Станки для холодной ковки своими руками
Один из способов украшения участков — использовать кованные изделия. Очень декоративно смотрятся заборы, скамейки, беседки, перила для лестницы и другие подобные сооружения. Причем в большинстве случаев данные изделия не есть ковка в ее традиционном понимании. Чаще всего это сделано не в кузне и не при помощи молотка и наковальни, а при помощи некоторых устройств, которые позволяют создавать из металлических полос и квадратных прутков самые различные узоры и изделия. Для изготовления подобных изделий потребуются станки для холодной ковки. Часть из них можно сделать своими руками другую проще купить.
- Ограды, перила для лестниц и балконов — тоже можно сделать своими руками
- Козырек над крыльцом методом холодной ковки
- Перила для крыльца — украшение, а не исключительно утилитарное приспособление
- Ворота смотрятся волшебно
Содержание статьи
- 1 Какие вообще устройства используются
- 2 Самодельные «Улитки»
- 3 Торсионный станок
- 4 Видео про самодельные приспособления и станки для холодной ковки
Какие вообще устройства используются
Для холодной ковки характерны различные завитки, изгибы, витые прутки и т.
п. Почти под каждый вид делают на отдельном приспособлении — определенном станке. Привод у них может быть ручной, а может — электрический. Для небольших объемов «для себя» применяют ручные станки для холодной ковки. Они хоть и не особо производительны, но намного проще в изготовлении. Если необходимо ставить изготовление «на поток» делают аналогичные устройства, но уже с электромоторами. В этом случае работать физически почти не нужно, но сложность изготовления приспособления возрастает в разы. В нашем материале поговорим о ручных станках для холодной ковки.
Какие же устройства используют:
- Торсионные. С их помощью четырехгранные прутки или полосы металла скручивают в продольном направлении. Получается витые столбики, которые называют еще торсионами.
Так выглядит торсион и одноименный станок
- Фонарик. На этом устройстве тоже скручивают пруток в продольном направлении, только еще дополнительно изгибают его и в поперечном направлении. Получается нечто похожее на фонарик.
Отсюда и название устройства.Так делают «фонарик»
- Твистеры или улитки. Формируют плоские завитки разного диаметра.

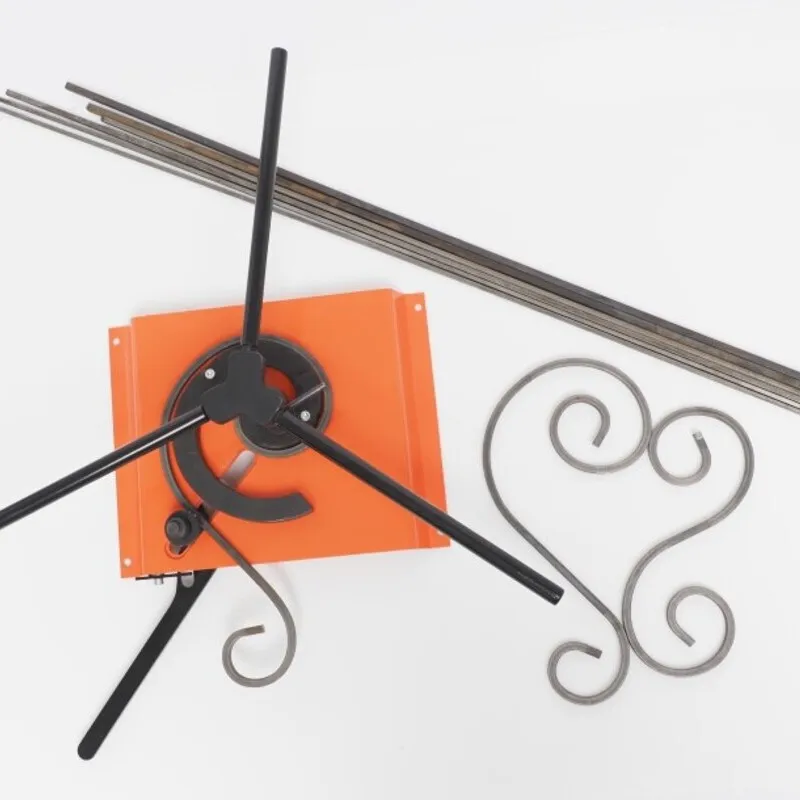

Приспособление для холодной ковки улитка — для формирования завитков
- Гибочные станки или гнутики. Позволяют изогнуть прутки или арматуру под требуемым углом в любом месте.
Для изгиба в любом месте и на любой угол — гнутики (гибочные станки)
- Волна. По сути это тоже гнутик, но более сложной конструкции — он позволяет менять направление изгиба, получая волнообразные детали.
- Приспособления для обработки концов деталей — инерционно-штамповочные станки или другие самодельные устройства.
Станки для оформления концов прутков. В данном случае — гусиная лапка
Отсюда и название устройства.Для начинающего мастера наиболее актуальный станок для холодной ковки — улитка. Только с его помощью можно сделать множество интересных вещей — начиная от забора и калитки и заканчивая скамейкой и другими подобными изделиями.
На втором месте по степени необходимости торсионный станок. Он добавляет разнообразия в детали. Все остальные можно приобретать или делать по мере совершенствования и набора мастерства.
Самодельные «Улитки»
По сути это модернизированный гибочный станок (трубогиб), но эти усовершенствования позволяют легко делать завитки из довольно толстых прутков (сечением до 10-12 мм) и повторять их с высокой степенью точности.
Один из самодельных станков для холодной ковкиКонструкций эти станки для холодной ковки имеют несколько, но проще всего в реализации вариант с круглым столом, имеющем центральную ножку. К ножке подвижно закреплен рычаг с роликами на подшипниках на конце. Они облегчают процесс гибки.
Поверхность стола можно сделать из стального листа толщиной от 10 мм и больше. Для ножки можно использовать любую толстостенную круглую трубу. Важно сделать конструкцию устойчивой, так как будут прилагаться боковые усилия, потому нужны боковые стойки, распорки, а также устойчивое основание.
Рычаг проще делать из квадратной трубы с толстой стенкой — не меньше 2-3 мм. Сечение трубы 25*40 мм или около того. Крепление рычага к ножке можно сделать на подшипнике, а можно просто взять небольшой кусок толстостенной трубы большего диаметра, надеть ее на ножку, а снизу приварить полосу-упор — чтобы рычаг вниз не падал. Вариант с подшипником дает более легкое движение, но при наличии смазки и второй вариант рабочий.
Вариант крепления рычагаВажна еще форма рычага. Рычаг двойной, верхняя часть — рабочая, нижняя — опорная. Везде где есть соединения желательно доварить усиление, так как усилия значительные.
Рычаг должен быть надежным, с усилениемНа столе закрепляется оправка или кондуктор — форма, по которой сгибаются завитки. Делают их разного диаметра — чтобы можно было делать разные по диаметру завитки. Такие оправки могут быть сборными — для формирования большего количества изгибов. В каждом таком образце должны быть стержни, которые устанавливаются в отверстия в столе.
Так этот шаблон фиксируется. Также его форма должна быть разработана с таким учетом, чтобы конец прутка в ней хорошо фиксировался.
Часто оправки вытачивают из металлического круга подходящего диаметра при помощи болгарки, но есть варианты из металла с наваренными на него стальными пластинами, изогнутыми соответствующим образом.
Как сделать подобный станок для холодной ковки — в следующем видео. Там же неплохо описан способ доведения концов заготовки до приличного состояния — обычные необработанные края смотрятся очень грубо. Для их обработки есть специальное оборудование, но, как оказалось, можно справится и без него.
Торсионный станок
Как уже говорили эти станки для холодной ковки позволяют сделать на прутке продольные изгибы. Это относительно несложная конструкция. Основная задача — закрепить неподвижно один конец прутка, ко второму приделать рычаг, при помощи которого можно будет скручивать заготовку.
В качестве основы подойдет обрезок профилированной трубы с толстой стенкой (не менее 3 мм). Фиксатор можно сварить из тех же прутков, оставив квадратный просвет нужного диаметра. Можно использовать зажим для троса подходящего размера (можно найти в магазине такелажа). Любой из этих упоров приваривается к основанию.
Держатель для троса — отличный фиксатор для пруткаДалее надо каким-то образом обеспечить захват и кручение второй части заготовки. Можно это сделать при помощи двух подшипниковых узлов. Внутрь вставляется труба подходящего диаметра, с одной стороны к ней приваривается ручка — конструкция напоминает букву «Т». С другой стороны в трубе делают фиксатор: сверлят четыре отверстия, в них вваривают гайки под 12 или 14 болты. В результате получается неплохой фиксатор — болты закручивают после того, как вставили пруток.
- Подшипниковый узел
- Фиксатор для заготовки
- Так выглядит конструкция в целом
Дальше — дело техники — рычагом наворачиваем нужное количество витков.
Нельзя сказать, что эта работа для слабаков, но при большом рычаге все не так уж и сложно.
Видео про самодельные приспособления и станки для холодной ковки
Художественная ковка перил для лестниц: фото и эскизы
Главная › Новости
Опубликовано: 05.09.2018
Кованые перила: о важных мелочах
Выполненные в такой технике, как художественная ковка, перила для лестницы в доме или на крыльце могут сочетаться с любым стилем дизайна.
Важно подобрать рисунок ограждения в соответствии с общим интерьером: для минимализма подойдут четкие геометрические формы и прямые линии; классика, барокко или рококо потребуют множества сложных деталей и вычурного узора. Но даже сравнительно простые контуры из плавно изогнутых или ломаных линий способны добавить изысканности любому помещению, где есть лестница, или удачно дополнить фасад коттеджа.
узор для лестниц и перил
Принципы изготовления кованых деталей перил
Самый важный элемент конструкции — рама, на которой будут закреплены декоративные детали ограждения лестницы. Для прямого пролета рама всегда имеет форму параллелограмма с двумя вертикальными сторонами и двумя наклонными прожилинами. Угол наклона диктуется крутизной подъема лестничного пролета и определяется индивидуально. Рама для площадки представляет собой прямоугольник. Если вертикальные стороны рамы выполняют функции балясин, то снизу следует сделать ножки, которые послужат для монтажа рамы на ступени и площадку.
балясины ковка
Согласно строительным нормам, высота ограждения должна быть не менее 90 см. Эту величину при расчетах следует принимать как высоту балясины от поверхности ступени или площадки до уровня крепления верхней прожилины и планки перила. Размеры рамы с декоративным узором могут быть выбраны произвольно, согласно вкусам и потребностям хозяина. Декоративные навершия балясин могут превышать указанную высоту, а сами столбики при необходимости переходить в опоры для козырька крыльца.
Рисунок 1. Кованый узор.
Даже неопытный, обладающий лишь первичными навыками работы с металлом домашний мастер в состоянии выполнить довольно сложный узор. Для этого нужно:
произвести измерения — высоту опорных столбиков, расстояния между ними, длину рамы для каждой части перил, угол наклона пролета;
разработать эскизы — нарисовать самостоятельно или использовать готовые рисунки;
нарезать пруток или полосу металла на части необходимой длины и изогнуть их в соответствии с эскизом;
при помощи сварки соединить детали узора и дополнить его декоративными элементами.
Соединение деталей выполняется только с использованием сварки.
Самым подходящим материалом для изготовления рамы может быть уголок, профтруба стальная, полоса толщиной 3-5 мм, что обеспечит конструкции необходимую прочность. Узор очень удобно выполнять из прутка диаметром 1,5 мм или полосовой стали. Эти материалы легко гнуть, придавая им нужную форму.
Что потребуется при работе
Для обработки металла нужен ряд инструментов. Об их наличии лучше позаботиться сразу же после составления эскиза. Будут необходимы:
Рисунок 2. Дополнительный декор. болгарка для нарезки металлических деталей; станок для холодной ковки или кузнечный горн для нагрева; клещи, плоскогубцы; молоток массой около 1 кг; тиски; сварочный аппарат; напильник, наждачная бумага для окончательной обработки поверхностей.
Самый простой способ соединения изогнутых элементов узора — сварка. К сварочному аппарату лучше всего приобрести электроды для общей и точечной сварки.
Места соединений впоследствии можно закрыть декоративными хомутами, накладками или тщательно зачистить напильником.
Лапки на концах деталей могут иметь декоративные насечки. Вручную их можно сделать при помощи зубила и молотка. У станка холодной ковки для этой цели есть специальные шаблоны.
В качестве оправки для кругов можно использовать трубу нужного диаметра. Спирали и завитки в большом количестве делать тоже при помощи оправки из металла.
Проще всего заказать шаблон в слесарной мастерской, где возможно изготовление самых разных изделий по рисунку мастера.
Этапы создания красивых перил
Рисунок 3. Скручивание прутка в продольном направлении.
Кованый узор всегда состоит из простых элементов: завитков, спиралей, кругов (рис. 1). Изготовить их можно, используя станок для холодной ковки или традиционные методы (изгибание горячего металла ударами молотка). При выполнении деталей узора из прутка или профильной трубы концы каждого отрезка нужно сплющить, формируя лапки, как на фото.
Кроме изогнутых элементов, в узорах ограждения художественная ковка подразумевает применение прямых прутьев, украшенных скручиванием или дополнительным декором (шишки, рис. 2). Сделать шишку можно своими руками:
4 тонких прутка плотно связать проволокой на концах и сварить; зажимая один конец в тисках, скрутить связку прутков, сделав 1,5-3 оборота; раскрутить прутки в обратном направлении, чтобы они разошлись.
Если хочется, чтобы шишка получилась объемнее, раскрученную заготовку нужно осадить: несколько раз ударить по верхнему концу связки при ее раскручивании. Шишки вваривают между прямыми частями.
Придать прутку красивый вид можно и скручиванием его в продольном направлении (рис. 3). Для этого круглый пруток следует проковать в квадрат на участке, где хочется выполнить скручивание. Затем зажать его в тиски возле начала скручиваемого фрагмента и нагреть горелкой. Плоскогубцами или специальным воротком (инструмент с квадратным отверстием и рукояткой) сделать несколько оборотов верхнего конца фрагмента.
Если таким образом хочется скрутить пруток по всей длине, его лучше поместить в трубку подходящего диаметра, чтобы в процессе обработки деталь не изогнулась.
В этом видео говорится о художественной ковке перил:
Готовые элементы узора расположить внутри рамы в соответствии с эскизом. Соединить их между собой лучше всего электродами для точечной сварки. Приварить узор к раме можно электродами большего диаметра.
Для монтажа перил для лестниц из бетона потребуется сделать отверстия при помощи перфоратора. В них устанавливают вертикальные части рамы и заливают пустоты бетонным раствором. На металлические ступени стойки перил можно приварить. Завершает работу окраска, она предохраняет металл от коррозии и продлевает срок службы ограждения.
