Как сделать антенну для телевизора своими руками

Несмотря на постоянное развитие телевизионной трансляции (переход в цифровой формат, возможность установки спутникового или кабельного телевидения, интернет-ТВ), использование антенн всё ещё остаётся актуальным. Особенно это касается пригородов и сельской местности. Иногда телеантенна выходит из строя, а рядом нет места, где её можно приобрести. Поэтому информация, как именно можно сделать антенну для телевизора своими руками, может оказаться полезной.

Содержание

1 Типы антенн
2 Принцип сборки
3 Варианты антенн своими руками
- 3.1 Из коаксиального кабеля
- 3.2 Из пивных банок
- 3.3 Зигзагообразная
- 3.4 Двойной и тройной квадрат

Типы антенн

Антенна – это устройство, которое может принимать или передавать радиоволны. Типы эфирных телеантенн (то есть таких, которые принимают сигнал с вышек или ретрансляторов) можно разделить по месту расположения на:

Внешние;
Комнатные.

Комнатные антенны для телевизора имеет смысл использовать только при хорошем сигнале, а на даче или в отдалении от телеретрансляторов применяют внешние. Кроме места расположения, приёмники телесигнала делятся на:

Пассивные – выполняют приём сигнала только за счёт своей формы;
Активные – сигнал проходит через преобразователи.

Качество сигнала от пассивной телеантенны будет напрямую зависеть от её размера – чем она больше, тем лучше.

Из преимуществ можно отметить:

Лёгкость изготовления;
Малая затратность: возможно сделать из подручных материалов;
Не нужно отдельное питание.

Тем не менее недостатки довольно весомые:

Неустойчивость к помехам: очень важно выбрать расположение для хорошего сигнала;
Требуется большая высота для установки, нужно использовать дополнительные укрепления;
Громоздкие, не подходят из-за габаритов для установки дома, в основном используются для наружной установки.

В активных антеннах дополнительно используются различные декодеры и усилители, которые позволяют сделать сигнал мощнее. Поэтому их преимущества следующие:

Может использоваться в любом месте, даже с низким уровнем сигнала;
Могут быть различных размеров и форм;
Можно регулировать уровень усиления и подавления шумов;
Низкое влияние на качество сигнала рельефа, погоды, различных строений.

Из минусов можно отметить:

Сложное устройство;
Нужен источник питания;
Более высокая стоимость;

Менее надёжна из-за присутствия электроники.

Радиоволны, которые передаются в эфире (среде передачи волн), имеют определённый размер и частоту. Телевизионный канал находится в диапазоне метровых и дециметровых частот:

Метровые волны (МВ) имеют длину от 1 до 10 м и частоту от 30 до 300 МГц;
Дециметровые волны (ДМВ) имеют длину от 0.1 до 1 м и частоту от 300 до 3000 МГц.

По частотам принимаемых сигналов телеантенны можно разделить на такие виды:

Всеволновые. Способны принимать и аналоговый, и цифровой сигнал, но расстояние приёма невелико.

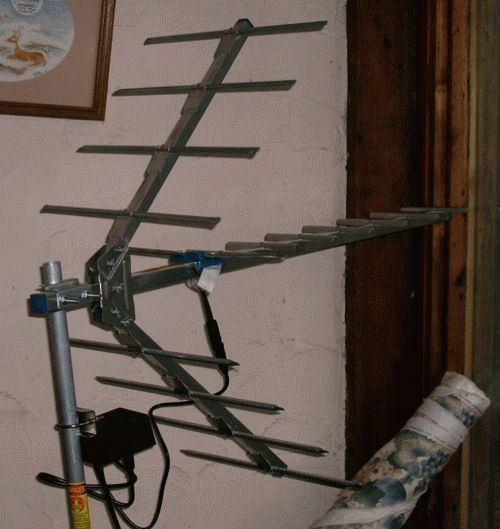

Логопериодичекие. Могут принять волны метрового и дециметрового диапазона.
Дециметровые. Предназначены только для коротких волн.

Всеволновые, иначе их называют частотонезависимые, устройства приёма по конструкции крайне просты, поэтому их можно сделать самому. Самые известные из них: «бабочка», из пивных банок, из двух лепестков. Чаще всего применяются на небольшом расстоянии от ретранслятора и с малым уровнем помех.

Логопериодические приёмные устройства состоят из основного стержня и поперечных перекладин с увеличивающейся длиной. В изготовлении гораздо сложнее предыдущих. Для правильной конструкции требует знания всех используемых частот, а также ориентация к ретранслятору. Зато, если расчёты конструкции сделаны правильно, антенна будет очень качественно передавать сигнал.

Дециметровые могут иметь как очень простые, так и очень сложные конструкции. Самые известные: «восьмёрка», кольцевая, рамочная.

Трансляция большинства каналов, в том числе цифровых, происходит в ДМВ-диапазоне. Конструкция таких ретрансляторов проще. Но огибание препятствий волнами такой длины хуже, а отражения и искажения играют сильную роль на качестве сигнала.

Исходя из этих особенностей, нужно разобраться, как могут быть сделаны ТВ-антенны своими силами.

Кроме типизации по приёму волн, расположению, а также наличия электронных элементов, телеантенны различаются ещё по всевозможной конструктивной реализации: волновой канал, бегущей волны, зигзагообразные, рамочные и т.п.

Принцип сборки

Чтобы сделанная ТВ-антенна работала должным образом, нужно придерживаться некоторых принципов.

Вначале нужно определиться, где будет использоваться конструкция: в гараже, на даче, в доме, в квартире и т.п. Исходя из этого, выбрать тип приёмного устройства и из чего можно собрать антенну.

Основными элементами, которые могут понадобиться, – это телевизионный кабель, металлические планки, провода, изоляционные материалы, клейкая лента, паяльник, саморезы.

Элементы приёмного устройства, особенно через которые будет проходить полезный сигнал, лучше соединять пайкой > ё

Наилучший приём сигнала будет, если расстояние от телевышки до приёмника не будет преграждаться строениями, деревьями и прочими помехами. В таком случае для того, чтобы поймать сигнал, достаточно будет простой проволоки. И комнатная телеантенна в такой ситуации будет очень проста в изготовлении и не потребует усилителя.

Уличные антенны могут быть по конструкции аналогичны комнатным, но должны быть изготовлены из более прочных материалов, которые смогут выдержать погодные условия. Размещать следует непосредственно возле окон или на крыше.

При слишком слабом сигнале может потребоваться усилитель.

Итак, как должна быть сделана телевизионная антенна своими руками:

Устройство должно быть выполнено аккуратно и с наименьшими соединениями, чтобы уменьшить потерю сигнала;
Телеантенну нужно располагать по оси электромагнитной волны для наилучшего улавливания её составными элементами;

Должна быть защищена от помех;
Важно знать частоту вещания телеэфира, от которой будут зависеть и размеры приёмного устройства.

Варианты антенн своими руками

Простую ТВ-антенну возможно сделать из материалов, которые обычно имеются в любом доме.

Например, из фольги, металлической банки, зонта и провода самому можно сделать даже спутниковую антенну.

С помощью фольги можно сделать такой приёмник:

На дне коробки разравнивается и приклеивается фольга.
Из 2 кусков телевизионного кабеля нужно снять изоляцию на 2.5 см.
Оплётку кабеля скрутить в отдельный контакт.
Из кусков кабеля сделать «восьмёрку», при этом контакты не должны скрепляться в середине и располагаться на 1 см.
Расположить кабель с наружной стороны коробки (без фольги).

Берётся ещё кабель, который будет соединять антенну с приёмником.
Его конец зачищается, оплётка тоже скручивается отдельно.
В одном месте соединяются 3 центральные жилы и 3 оплётки кабеля.
Телеантенну располагаем в месте наилучшего приёма.

Рассмотрим простые и популярные варианты телеантенн: из пивных банок, коаксиального кабеля и зигзагообразную.

Из коаксиального кабеля

Это самый элементарный вариант телеантенны из кабеля для приёма цифрового или аналогового сигнала. Самостоятельно такую конструкцию можно выполнить в течение получаса.

Коаксиальный кабель представляет собой электрический провод для передачи радиочастотных сигналов. Состоит из:

Внешней оболочки;
Внешнего проводника, который иначе называют экраном или оплёткой;
Изоляции, которая отделяет центральную жилу от оплётки;
Внутреннего проводника (центральной жилы).

Такой кабель может быть сопротивлением 50 или 75 Ом. Для изготовления самодельных антенн рекомендуется брать на 75 Ом.

Потребуется кусок кабеля длиной не меньше 0.5 метра. С одной стороны снимаем верхнюю изоляцию и изоляцию центральной жилы на 5 см. Жилу с оплеткой следует скрутить. Теперь от этого конца нужно отступить на 20-22 см и снять всё до изоляции центральной жилы. Длина этого участка будет около 2 см. Дальше отмеряется такое же расстояние, как было до этого участка, то есть 20-22 см. С участка в 1 см снимается только верхняя изоляция. Теперь делается петля: прикручивается оголённый конец к промежутку без внешней изоляции.

Оголённые места лучше обмотать изолентой, особенно если антенна будет использоваться на улице>ё

Устройство нужно направить в сторону вышки.

Можно сделать антенну из медной проволоки.

Для этого концы зачищаются от изоляции. Один конец прикрепляют на телевизор, а другой к отопительной трубе, которая будет выполнять роль усилителя. Такая антенна из проволоки сможет принимать около 5 каналов.

Из проволоки возможно сделать приёмное петлевое устройство для приёма цифрового сигнала. Для этого потребуется рассчитать длину петли. Нужно знать среднюю частоту сигнала. И 300 разделить на эту частоту. Полученное значение будет длиной петли. Кусок проволоки замыкается в кольцо, и к концам припаивается кабель. Вместо проволоки можно использовать коаксиал. Тогда кольцевая антенна будет похожа на описанный выше вариант.

Несмотря на простоту конструкции, этот способ при правильных расчётах снижает помехи и уверенно принимает сигнал.

Для улучшения сигнала можно попробовать выполнить усиление антенны.

Рассмотрим варианты, как усилить телеантенну своими руками:

Располагать устройство приёма как можно ближе к окну, устраняя препятствия;
Отрегулировать положение;
Можно удлинить антенну куском проволоки;
Добавить в конструкцию усилитель сигнала;
Внешние располагать как можно выше.

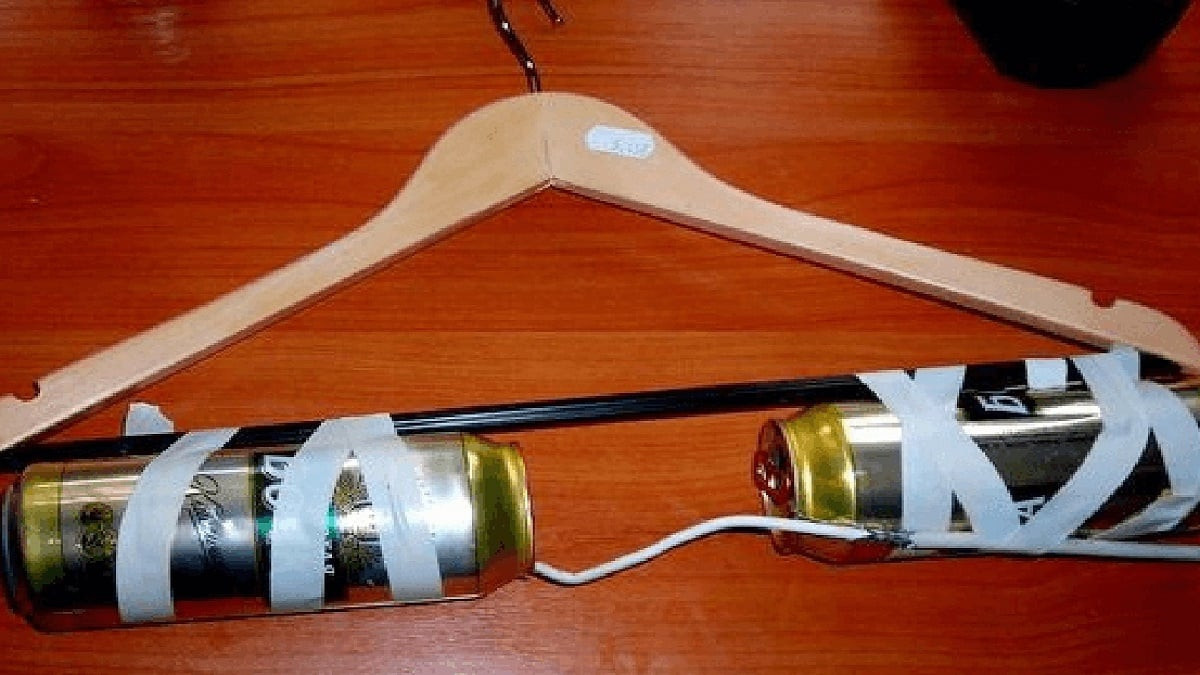

Из пивных банок

Простейшим способом заменить вышедшую из строя ТВ-антенну является создание таковой из пивных банок.

Разберёмся со способом изготовления простой антенны для цифрового ТВ, выполненной из подручных средств, а именно из металлических банок.

Понадобятся такие материалы:

Пивные банки с гладкой поверхностью (предварительно вымыть и высушить), в самом простом варианте – 2 шт;
Саморезы;
Кусок телевизионного кабеля;
Штекер;
Изолента или скотч;
Палка из материала, который не проводит электричество (можно использовать тремпель).

Этапы работ такие:

Кабель нужно брать такого размера, чтобы его хватило на ту высоту, на которую планируется подвешивать антенну. Если на куске кабеля нет штекера, он зачищается с одной стороны от обмотки и на него насаживается штекер.
Второй конец также очищается от обмотки. Внутри имеется центральная жила и оплётка (экран).
В банках с одинаковых сторон проделываются отверстия. Не имеет значения, это будет верхняя или нижняя часть банки.
К одной банке с помощью самореза прикрепляется центральная жила, а к другой оплётка. При этом нужно сделать петлю, которая обхватит саморез. И он своей шляпкой при ввинчивании должен хорошо ее зажать.
Вместо саморезов можно припаять контакты.
К палке нужно примотать банки так, чтобы они были на одной оси. Расстояние между банками берётся обычно от 7 до 10 см.
Когда оптимальное расстояние выбрано, банки надёжно фиксируются липкой лентой.

Лучше вначале банки зафиксировать резинкой, чтобы удобно было отрегулировать расстояние

Когда вы сделали такую антенну своими руками, при использовании на улице желательно соорудить защитный колпак, например, из пластиковой бутылки. При попадании влаги, контакты будут окисляться и сигнал ухудшаться. Уличный вариант можно усовершенствовать, добавив несколько секций с банками.

Зигзагообразная

Данная телеантенна имеет ещё название «восьмёрка» или антенна Харченко. Показывает один из лучших приёмов сигнала среди устройств, которые можно сделать самостоятельно. Её схема имеет вид:

Dvb t2 – это самый новый цифровой формат телевещания. Цифровой формат имеет множество преимуществ перед аналоговым: большая устойчивость к помехам, сигнал будет более широко доступен, а качество его лучше. Цифровой формат требует меньшего размера антенн и меньшей мощности передающих устройств.

Изготовить антенну для приёма dvb t2 довольно несложно. Следует отметить, что цифровое ТВ передаётся в ДМВ.

Теперь разберём, как может быть сделана антенна для цифрового ТВ своими руками:

Нужен любой материал, который проводит электрический ток. Это может быть трубка, провод, уголок и т.п. Проще всего использовать проволоку из алюминия, латуни или меди (лучше эти 2 варианта), толщиной от 2 до 5 мм. Потребуется сделать из материала 2 ромба, как на рисунке. Можно использовать и сварочные электроды, каждый из которых будет стороной ромба.

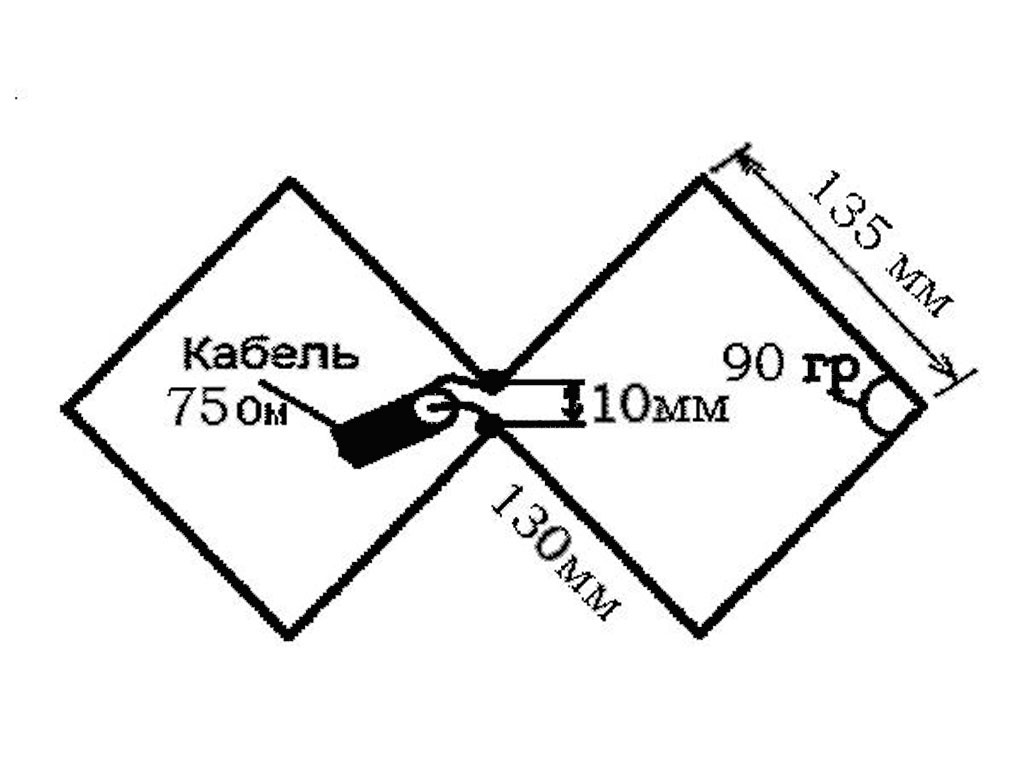

Для данной схемы имеются размеры:

— В1=14 см;

— В2=13 см;

— углы желательно около 90⁰.

Внешние стороны должны быть немного длиннее. Это делается для того, чтобы ромбы в середине не соединялись.

Но указанные параметры больше подходят для домашнего использования. Чаще можно встретить рекомендацию брать сторону ромба 45 см.

Можно сделать самостоятельный расчёт размеров антенны для цифрового ТВ. Для этого нужно знать длину волны трансляции сигнала и разделить на 4. Это и будут стороны ромбов

Существуют и калькуляторы для расчёта параметров «би-квадратных» антенн, которые можно найти в интернет-ресурсах.

Когда отмеряется длина проволоки, нужно взять запас 1-2 см для петли, которая замкнёт контур. Можно просто скрутить или спаять оставшийся конец.

После этого берётся коаксиальный кабель, который зачищается. Контакты нужно будет припаять к центральным углам ромба, которые не смыкаются. Центральная жила припаивается к одному углу, а оплётка к другому. Центральную часть можно поместить в пластиковый корпус и залить клеем для надёжности.

Для уменьшения сторонних помех можно установить позади приёмника экран. Это может быть просто фольга, натянутая на фанеру или решётка из металлических трубочек или проволоки. Экран должен располагаться в противоположной стороне от вышки и не контактировать с антенной.

Если антенна будет использоваться снаружи, можно собрать её с усилителем. Усилителем может быть простейшая плата, которая крепится к усам антенны или более габаритное устройство, которому требуется питание от сети.

В случае с усилителем «восьмёрка» крепится к пластине, при этом провод можно расплющить в месте крепления, и в центральной части сразу прикрепить усилитель.

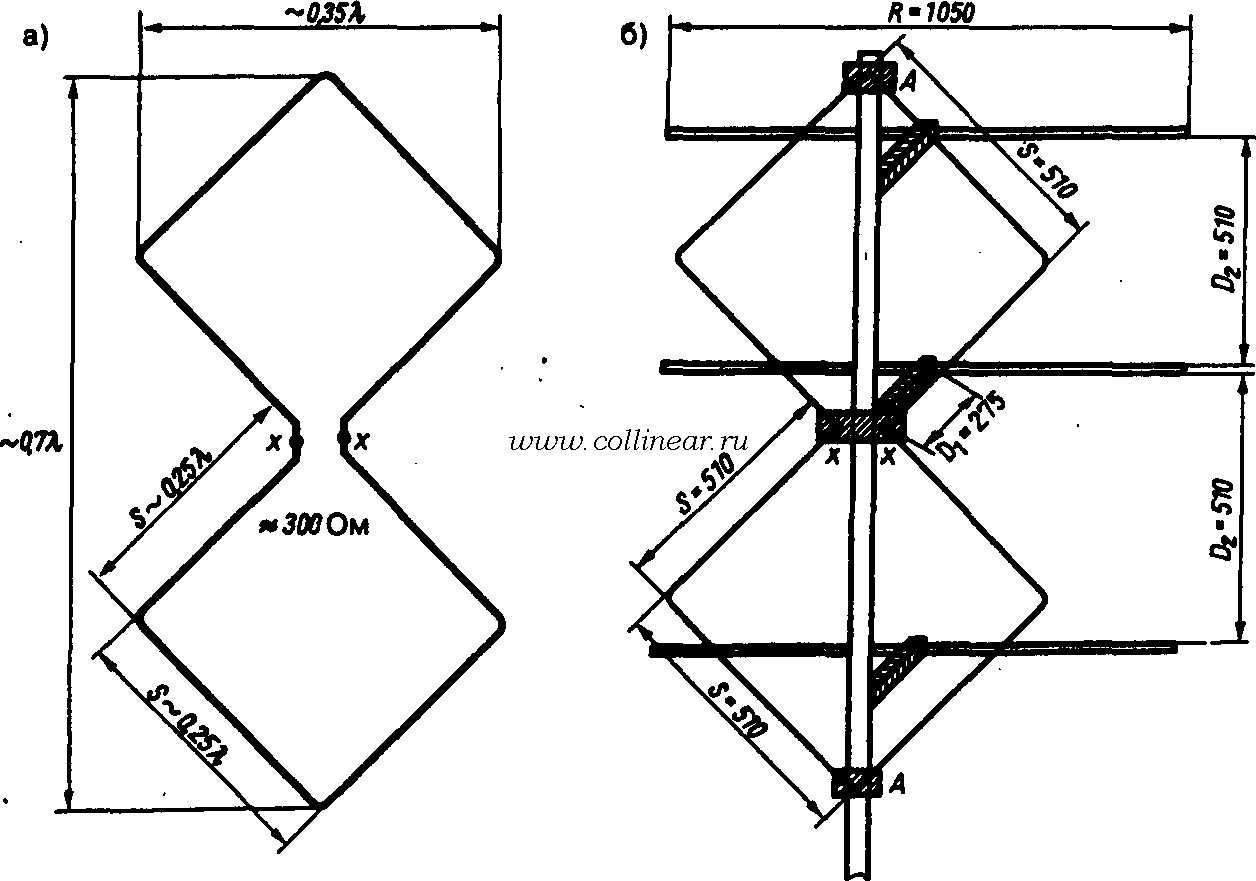

Можно усовершенствовать конструкцию «восьмёрки», добавив симметрично ещё ромбы.

Рассмотрим ещё несколько более сложных устройств телеантенн.

Двойной и тройной квадрат

Такой вариант является узкополосной телеантенной, то есть можно получить всего несколько каналов, но с качественной передачей. Её можно использовать для приёма слабого сигнала или если сигнал подавляется другими, более мощными сигналами. Но важна точная ориентация на источник телеволн.

Для изготовления понадобятся трубки или проволока. Для получения до 5 каналов в метровом диапазоне толщина должна составлять 10-20 мм. Для большего количества – 8-15 мм. Для ДМВ всего 3-6 мм.

В двойном квадрате из материала делаются 2 квадрата, причём один чуть больше другого. Меньший называется вибратор, а больший – рефлектор (отражатель). Вибратор присутствует вообще в каждой антенне и является системой получения колебаний.

Рамки крепятся параллельно друг другу. Сверху и снизу по центрам они закреплены с помощью стрел, которые, в свою очередь, крепятся к вертикальной опоре. Нижняя стрела должна быть сделана из непроводящего материала. Центры обеих рамок должны находиться на одной линии и направлены к телепередатчику. В трёхрамочной конструкции добавляется ещё меньший квадрат.

Ещё одна конструкция для ДМВ – рамочная.

Рамку рекомендуется сделать из полосок алюминия. Скреплять их можно болтами. В центре должен быть зазор, как было в зигзагообразной антенне. Кабель припаивается таким же образом.

Потом эта рамка крепится на вертикальную опору. Можно дополнительно оснастить усилителем или отражателем.

Самостоятельное изготовление антенны поможет сэкономить на покупке таковой. Масса имеющихся вариантов позволяет экспериментировать и найти оптимальный способ для конкретной ситуации.

антенна для цифрового ТВ своими руками, как сделать антенну для цифрового телевизора из подручных материалов

Если очень хочется посмотреть телевизор, а телевизионная антенна не под рукой – сделайте ее самостоятельно. Сложного в ее конструкции нет ничего и уже через 5-10 минут вы сможете посмотреть любимые передачи. Ниже представлены инструкции 6 антенн для телевизора, которые своими руками можно собрать из подручных средств.

А если вы хотите попутешествовать, то хостел «Вежливый Лось» в Москве всегда к вашим услугам.

Краткое содержимое статьи:

Из телевизионного провода
Рамка
Бабочка
В виде восьмерки
Из жестяных банок
Восьмерка

Из телевизионного провода

Эта цифровая антенна в народе получила название «Петля».

Понадобится только коаксиал с штекером для телевизора, а дальше действуйте так:

Если провод подключен к неисправной антенне – оторвите ее.
Отмерьте примерно 40 сантиметров и с двух концов зачистите изоляцию. Аккуратнее, коаксиальный кабель состоит из внутренней жилы, оплетки и ПВХ оболочки – ее и нужно снять.
Соедините концы и прикрутите в кабелю с переходником.

На то, чтобы сделать антенну-петлю своими руками уйдет около пяти минут. В этом видео инструкция показана более наглядно.

Рамка

Более «продвинутая» самодельная антенна для цифрового телевидения. Понадобятся алюминиевые полосы (например, от банок) и сетка (можно воспользоваться арматурой для штукатурки, гриль-решеткой). Из инструментов: плоскогубцы, электродрель и метизы.

Сборка выглядит так:

Сначала пластины нужно отрезать в размер и на концах сделать отверстие для болтов.
Теперь соберите раму, как на картинке.

В точках A и Б нужно прикрутить антенный кабель.
Рамка крепится на рефлектор. Это и есть решетка гриль или армирующая сетка. Кстати, касаться друг друга они не должны – сделайте проставку из любого диэлектрика.

Часто сигнал оказывается слабым. В этом случае поможет усилитель.

Бабочка

Неплохая широкополосная антенна для цифрового ТВ, которая своими руками собирается за 10 минут. Понадобится тонкая медная проволока и любая деревянная доска. Ее схема выглядит так.

Теперь следуйте инструкции:

Нужно отрезать 8 одинаковых кусков провода по 37,5 сантиметра для «крылышек» и еще 2 по 22 сантиметра для подключения.
Зачистите провода вот так.

Расположите их на доске таким образом.

Сзади подключите гнездо. От него уже провод пойдет в сам ТВ.

В виде восьмерки

Отличная антенна из кабеля для цифрового ТВ, которую изобрел еще советский инженер Харченко. Работает в широком диапазоном спекте, ловит практически все.

Антенны для цифрового телевидения работает интересно: Сигнал может отсутствовать полностью, либо быть очень хорошим. Причем если он есть, то качество очень достойное.

Конструкционно – это биквадрат. В качестве тела подойдет любой токопроводящий длинный элемент: спица от велосипеда, тонкий стальной пруток. Лучше всего получается из медного прутка с сечением от 3-4 квадратов.

Перед тем, как сделать антенну для цифрового ТВ, нужно провести расчет. Вот картинка с размерами.

Отрезок В1 равен длине волны, деленной на 4. Узнать это весьма просто, и для начала необходимо выяснить частоту конкретно в вашем регионе. Вот карта цифрового покрытия Российской Федерации. Найдите необходимый регион и посмотрите частоту в МГц.

Можно использовать следующие расчеты. Допустим, в Москве вещание в пакете PTPC-1 происходит на частоте 546 МГц. Теперь необходимо произвести расчет: 300/МГц в вашем регионе. Получается 300/546= 0,546. То есть длина волны равна 0,54 метра. Если разделить это число на 4, получится 13,5 сантиметров – вот какой длины должен быть отрезок В1.

Теперь можно приступать к сборке антенны для цифрового телевидения DVB T2 своими руками:

Для начала нужно придать кускам медной проволоки форму квадрата. Лучше сделать это в тисках, чтобы не допустить заломов.
Когда получилось 2 квадрата, их нужно соединить друг с другом. Лучше всего для этого подходит пайка.

Осталось только подкрутить телевизионный кабель и можно устанавливать ее на свое место.

Если хочется, чтобы комнатная антенна Харченко работала лучше, можно подключить ее с усилителем, а сзади поставить рефлектор из решетки. Это значительно улучшит качество сигнала.

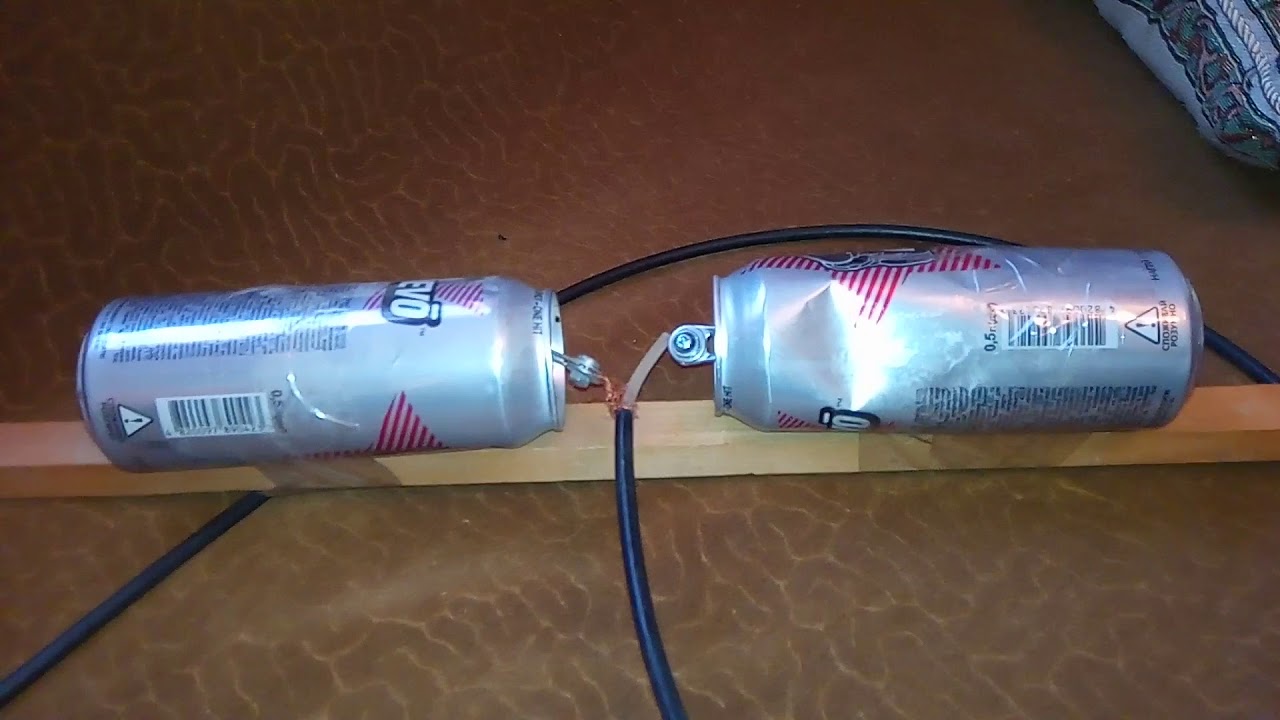

Из жестяных банок

Экстравагантная антенна «баночного типа», которой самое место на даче. В собранном состоянии выглядит так и говорить о хорошем качестве не приходится. Все-таки собирается она из мусора, который для приема сигнала ТВ мало пригоден, но посмотреть телевизор вы сможете.

Впрочем, если рядом стоит вышка и преград, вроде деревьев или многоэтажек не будет, сигнал будет сносным.

Для нее понадобится:

Пара банок от пива или газировки. Шурупы и шуруповерт. Медная проволока. Пара деревянных палочек. Скотч, лейкопластырь или изолента. Телевизионный провод со штекером.

Сначала соберите каркас из палочек. Конструкция должна походить на букву «Т» или крестик. А далее можно приступать к сборке:

В центре дна сделайте дырки для шурупов.
Снимите с кабеля изоляцию на 3 длины баночки. Аккуратно — не повредите экран.
Поставьте баночки крышками друг к другу и вытяните через них провод. Кончики закрепите с помощью шурупов.
Выходящие концы закрепите проволокой и закройке изолентой – это будет дополнительный экран.
Скотчем «антенну» закрепите на каркасе и подкрутите телевизионный кабель.

По сути, антенна уже готова, осталось только найти оптимальное расстояние. Для этого подключите провод к телевизору и начините сдвигать и раздвигать банки в разные стороны, пока не поймаете хороший сигнал.

Восьмерка

Напоследок стоит рассмотреть, как сделать антенну для телевизора своими руками из подручных средств. Понадобится коробка, проволочка, коаксиальный провод, ЭПСН и пищевая фольга.

Когда все готово – приступайте:

Донышко коробки намазывается ПВА и прокладывается фольгой – это будет отражатель.
Коробку нужно «замуровать» скотчем, чтобы она случайно не открылась.
На крышку положите 2 ушка из проволоки и закрепите изолентой или скотчем.

Зачистите концы петель вот так.

Теперь нужно подготовить телевизионный кабель. Зачистите его концы и припаяйте к выводам восьмерки. Скрутка здесь не подойдет – ухудшится сигнал.

Все, теперь поставьте антенну на улицу и подключите к телевизору.

Помогите проекту, поделитесь в соцсетях 😉

Превратите свой смартфон в цифровой ТВ-тюнер с антенной

Смотреть шоу, фильмы и другой видеоконтент на телефоне довольно просто. Вы можете использовать свой мобильный телефон или сеть Wi-Fi для просмотра бесплатных потоковых сервисов и приложений, таких как YouTube. Но это может израсходовать ваши мобильные данные или потребовать доступа к Wi-Fi. Итак, при определенных обстоятельствах — например, когда у вас нет большого количества доступных мобильных данных или вы испытываете перебои в подаче электроэнергии — вам не повезло.

Только, может, и не ты.

С помощью недорогого устройства, называемого цифровым ТВ-тюнером, вы можете превратить свое устройство Android в портативный телевизор, не требующий подключения к Интернету.

Что такое цифровой ТВ-тюнер?

Цифровой ТВ-тюнер позволяет принимать и отображать цифровой сигнал. Все телевизоры, купленные после марта 2007 года, имеют встроенные цифровые тюнеры. Цифровой ТВ-тюнер для смартфона — это внешнее аппаратное устройство, которое можно приобрести и легко установить. Эти тюнеры имеют встроенную антенну, которая может бесплатно принимать местные эфирные телеканалы в прямом эфире, где бы вы ни находились.

Тайлер Кляйнл подробно рассказывает о том, как работают цифровые ТВ-тюнеры для телефонов, на своем канале YouTube Antenna Man. Вы можете посмотреть все видео ниже.

Кляйнле объясняет, что есть несколько причин, по которым вы можете захотеть превратить свой смартфон в ТВ-тюнер.

«Пригодится при отключении электроэнергии или в чрезвычайных ситуациях. У многих людей нет тарифного плана или подписки на услугу прямого эфира для потоковой передачи через Интернет. Телевизионный тюнер на вашем телефоне также отлично подходит для кемпинга или поездок в новые города, чтобы посмотреть, на что похоже эфирное телевидение в этом районе», — объясняет он. «Наконец, это устройство может пригодиться, если вы хотите переместить антенну на крыше, чтобы найти наилучшее место для приема как можно большего количества каналов по сравнению с простой установкой в случайном месте и надеждой на лучшее».

Он добавляет, что превратить телефон Android в ТВ-тюнер проще, чем вы думаете.

Как использовать цифровой ТВ-тюнер на телефоне

К счастью, вам не нужно быть экспертом в области технологий, чтобы установить и начать использовать ТВ-тюнер для вашего телефона. Устройства доступны с кабелями micro-USB и/или USB-C для работы с новыми и старыми моделями телефонов Android.

Некоторые варианты включают в себя несколько антенн, в том числе меньшую, которая подключается непосредственно к тюнеру при просмотре в стандартных условиях, и большую, которую можно прикрепить к транспортному средству или разместить в другом месте, если вы путешествуете, отдыхаете или смотрите телевизор на открытом воздухе. .

Посмотрите на эти примеры: одна установка от MyGico представляет собой телевизионный приемник высокой четкости с двумя разными антеннами и необходимыми разъемами. Он доступен на Amazon примерно за 25 долларов. Другой вариант исходит от Ciglow и предлагает три типа антенн, включая легко переносимую версию браслета, примерно за 30 долларов.

У тюнера также есть приложение, которое вы можете загрузить и использовать для улучшения функциональности. Некоторые из приложений цифрового тюнера также позволяют записывать телепередачи в прямом эфире.

«Могу заверить вас, что мне не пришлось делать никаких операций на моем телефоне, чтобы сделать его таким. Все, что мне нужно было сделать, это загрузить приложение и подключить его», — поделился Кляйнле в своем видео.

Возможно, вы заметили, что Kleinle указал смартфоны Android. К сожалению, в настоящее время доступны только варианты, совместимые с устройствами Android. Из-за ограничений Apple на стороннее оборудование iPhone в настоящее время не может использовать цифровые ТВ-тюнеры.

Никакого другого оборудования не требуется, хотя Kleinle предлагает подключить его к внешней антенне большего размера, если она у вас есть, но только при первой настройке. Он заявляет, что это запрограммирует рыночные каналы. Если вы решите это сделать, вам потребуется приобрести переходник с микрокоаксиального разъема (MCX) на коаксиальный кабель.

После того, как вы выполните сканирование каналов, вы можете начать смотреть прямые местные трансляции на своем телефоне.

Важно отметить, что из-за очень маленькой антенны ваш цифровой тюнер с поддержкой телефона может принимать сигналы не так плавно, как стандартная телевизионная антенна, особенно если вы находитесь далеко от вещательных вышек или при наличии препятствий. Тем не менее, ТВ-тюнер на вашем телефоне — это бюджетный вариант, который может пригодиться во многих случаях.

Упрощенное руководство по сборке самодельной антенны для цифрового телевидения (HDTV)

Обзор

Bright Hub Engineering

Включите JavaScript

Bright Hub Engineering

Готовые к использованию HDTV-антенны типа Yagi доступны на рынке по цене менее 100 долларов США, хотя они могут быть не самыми удобными в использовании. Некоторые из них поставляются с ротором, но без индикатора. И вам определенно может быть трудно направить антенну в правильном направлении. Более того, работать с цифровыми сигналами с подвижной антенной будет не очень приятно; для стабилизации сигналов может потребоваться несколько минут, а это означает, что вам придется выполнить несколько очень медленных итераций, чтобы получить наилучшие результаты.

Что ж, больше не беспокойтесь об этих проблемах — вот несколько простых шагов, чтобы сделать вашу собственную самодельную антенну HDTV, которая обязательно даст гораздо лучшие результаты, чем ваша старая аналоговая антенна. Возможно, вам не придется сталкиваться с большим количеством отказов с этим, и самодельные антенны HDTV на намного экономичнее, буквально на несколько долларов.

Восемь простых шагов для сборки самодельной УВЧ-антенны

1. Возьмите небольшой кусок фанеры (или другого материала, устойчивого к атмосферным воздействиям или непроницаемому для погодных условий) размером, скажем, 30×16 дюймов, и несколько решеток от старой печи или пару металлических сушек. стойки.

2. Оберните деталь высокотемпературной изолентой из алюминиевой фольги.

3. Теперь отрежьте 2 X 4 до нужной длины и подготовьте вырез в нижней части (чтобы можно было установить его в ротор или на мачту). Например, если размер вашей доски 30×16, вы можете оставить надрез шириной 5 дюймов.

4. Положите доску 2 X 4, положите на нее доску лицевой стороной вниз, отцентрируйте ее и прибейте кровельными гвоздями.

5. Далее нужно придумать место для бабочек, а затем по центру нужно подключить согласующий трансформатор.

6. Возьмите несколько винтов и шайб, а также четыре вешалки. Пришло время избавиться от головок этих вешалок и отрезать основание, чтобы из каждой из них образовалась пара V-образных секций.

Двигаясь дальше, вам нужно обрезать эти 8 V-образных профилей таким образом, чтобы их ножки были длиной около 7 дюймов, а затем отполировать или придать шероховатость изгибам этих V-образных профилей наждачной бумагой именно там, где они соприкасаются с шайбой.

7. Вам нужно найти больше вешалок для одежды или, возможно, что-нибудь жесткое, что поможет. Сделав это, пришло время поместить ваши V-образные секции под каждую шайбу с проволокой.

Затем затяните винт, но перед этим вы можете убедиться, что ваши провода и V имеют одинаковую длину, чтобы создать правильную фазировку. Более того, провода будут перекрещиваться на концах, но вам придется держать хотя бы один из них изолированным.

8. Наконец, можно приступить к подключению согласующего трансформатора посередине и убедиться, что Vs параллельны фону из фольги и размещены равномерно.

Теперь пришло время попрощаться со всеми старыми дрянными антеннами, которые у вас есть (если они есть), и установить свое последнее творение, сделанное своими руками.

Примечание: Ожидается, что эта антенна будет хорошо работать с частотами UHF, и вы не можете ожидать, что она будет точно ловить самые слабые каналы VHF.

Дальнейшие усовершенствования и моменты, о которых следует помнить

Вот некоторые моменты, о которых следует помнить —

• Для лучших результатов можно добавить отражатель в четырех дюймах позади антенны. Это может быть любой легкий сетчатый материал, и он должен одинаково выступать за галстуки-бабочки со всех сторон.

• Расположите галстуки-бабочки как можно точнее.
