Изготовление деревянной лестницы своими руками: руководство

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

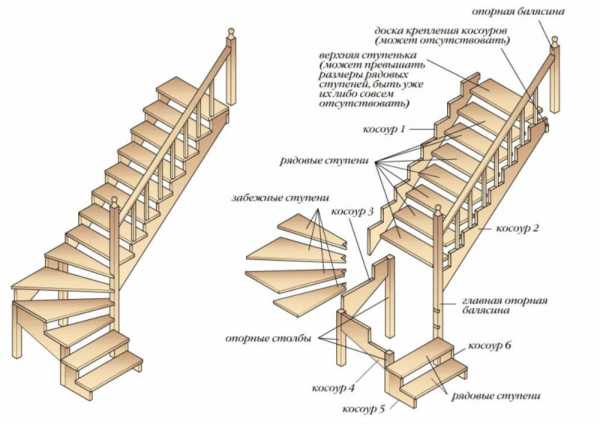

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

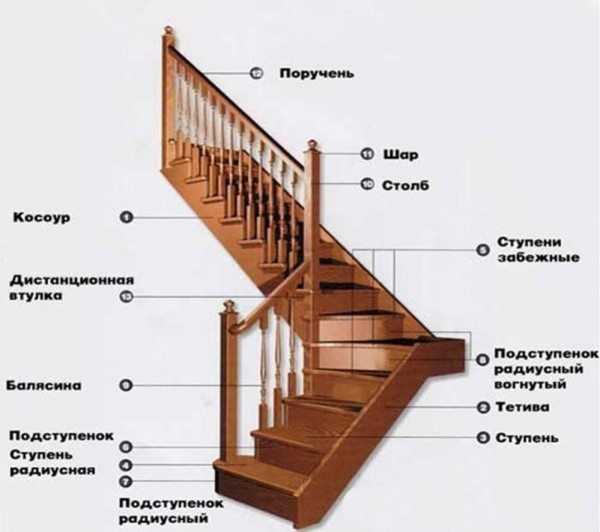

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

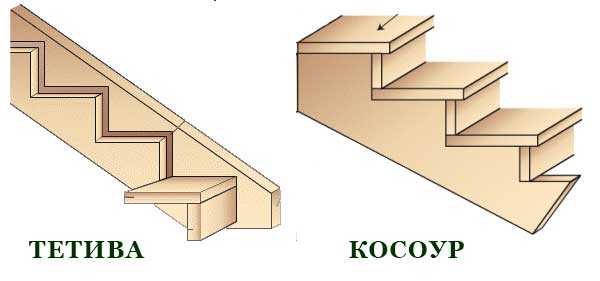

  • Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
  • Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

  • Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
  • Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
  • Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
  • Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
  • Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
  • Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

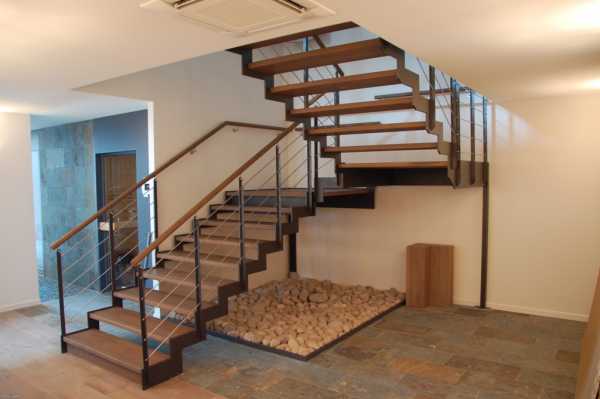

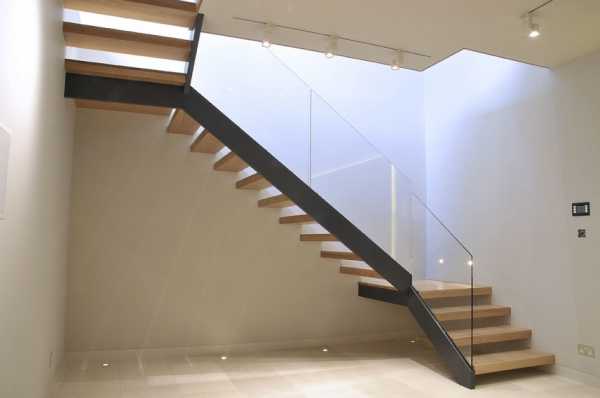

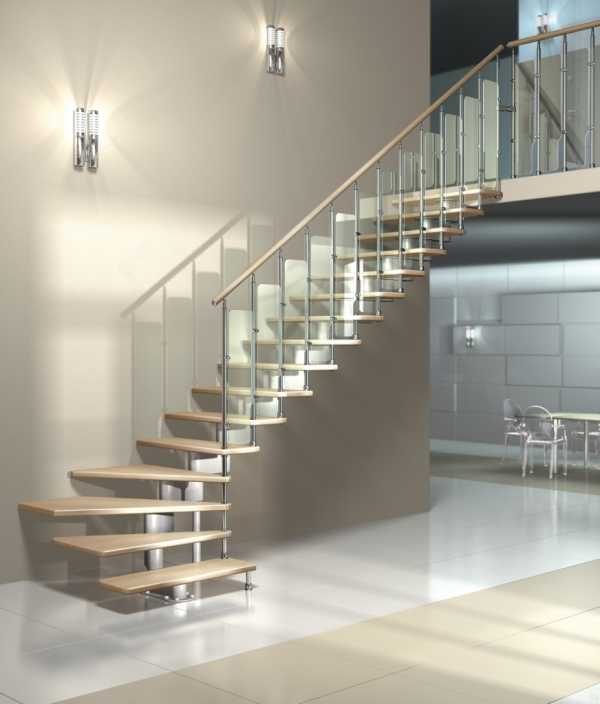

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха).

Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

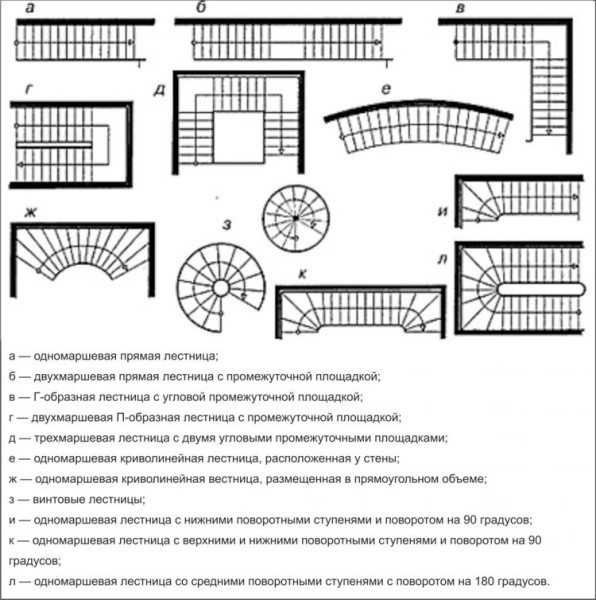

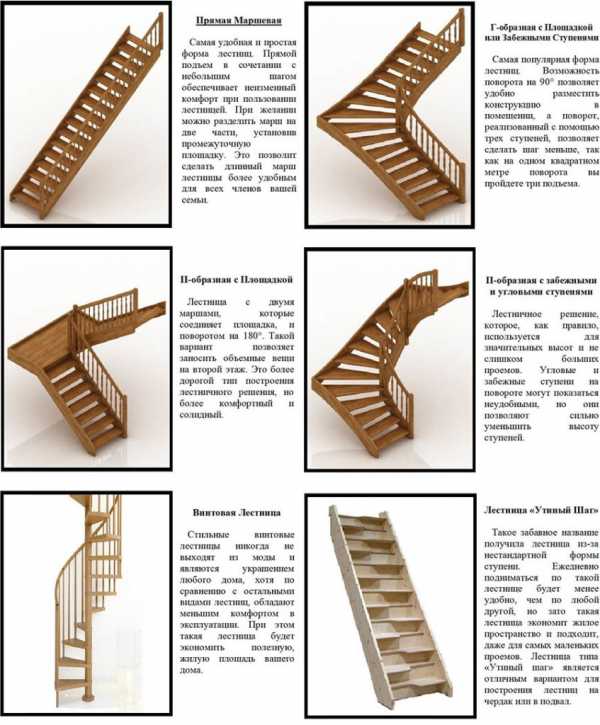

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

  1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.

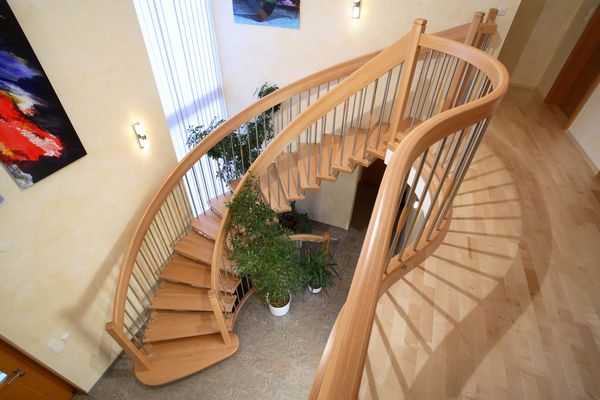

  2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.

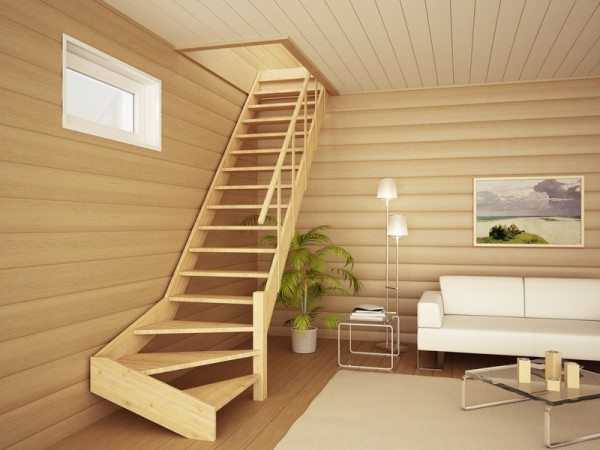

  3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
  4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.

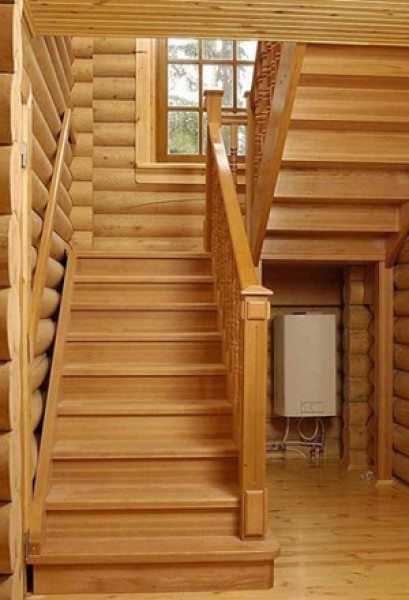

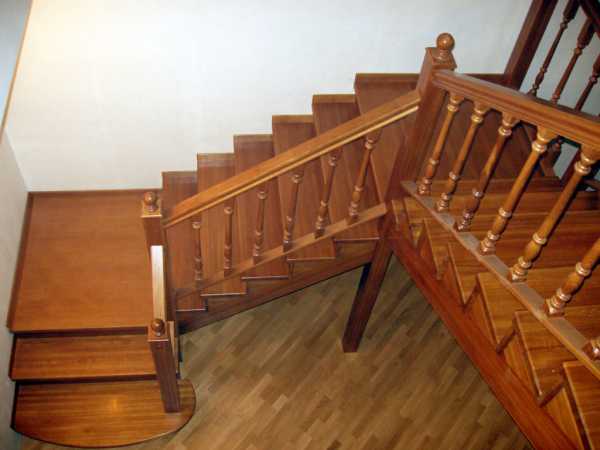

  5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.

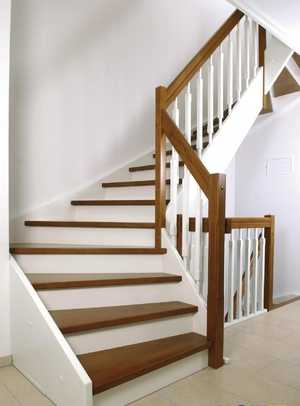

  6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
  7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

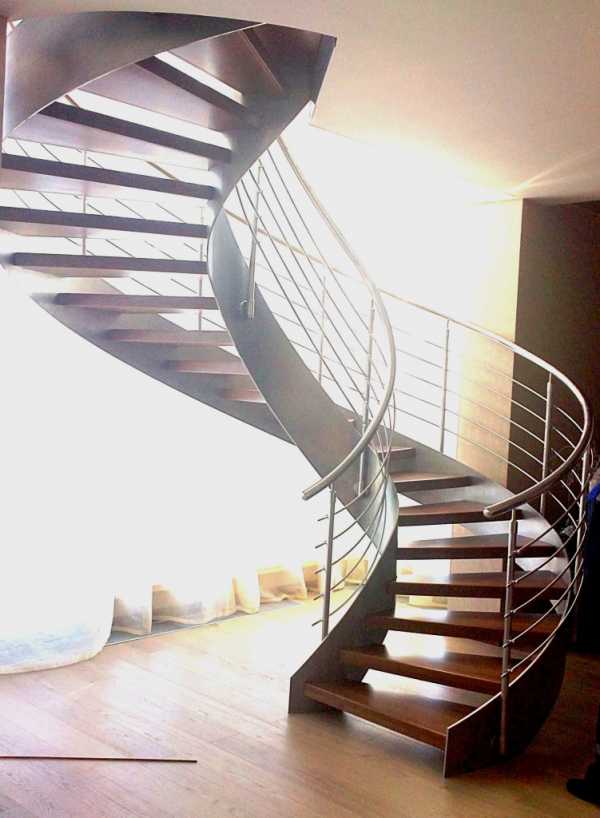

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

  • с консольным защемлением ступенек на внутреннем столбе;
  • с опорой ступенек на внутренний столб и периметральные стены;
  • с консольной опорой ступенек на обсадную трубу;
  • с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

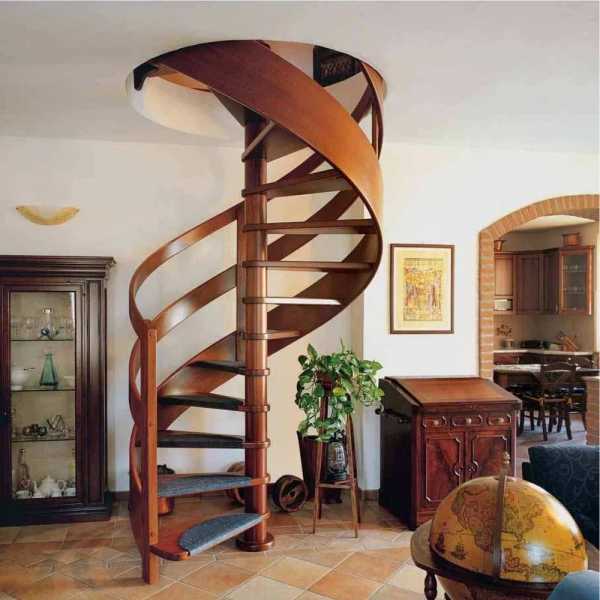

Винтовые лестницы позволяют экономить пространство

Виды конструкций

Перед тем как сделать деревянную лестницу, следует подобрать оптимальный вариант конструкции для своего помещения.

Существуют следующие популярные типы конструкций:

Самой простой является лестница прямой формы, которая обеспечивает прямолинейное перемещение по маршу.

Более подробно об этом читайте в статье о видах дизайна деревянных лестниц.

Изготовление деревянной лестницы своими руками с наглядной пошаговой инструкцией рассмотрим более детально. Процесс включает в себя два основных этапа: проектирование и монтаж.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

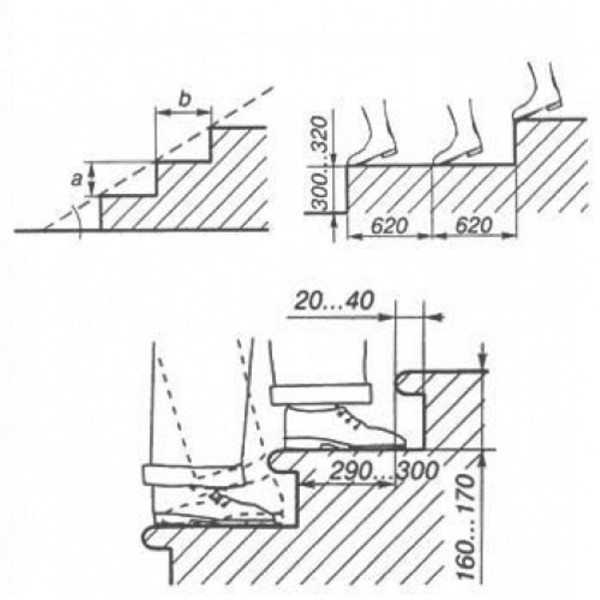

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

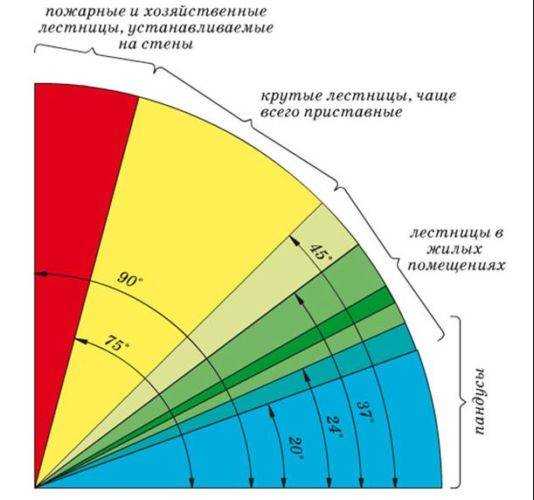

Оптимальный диапазон уклона лестницы выделен зеленым цветом

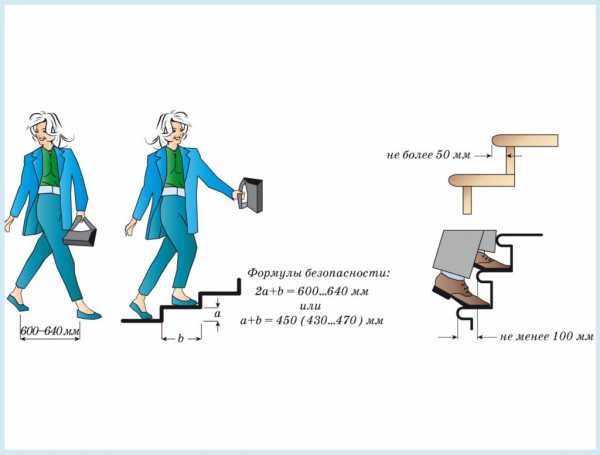

Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

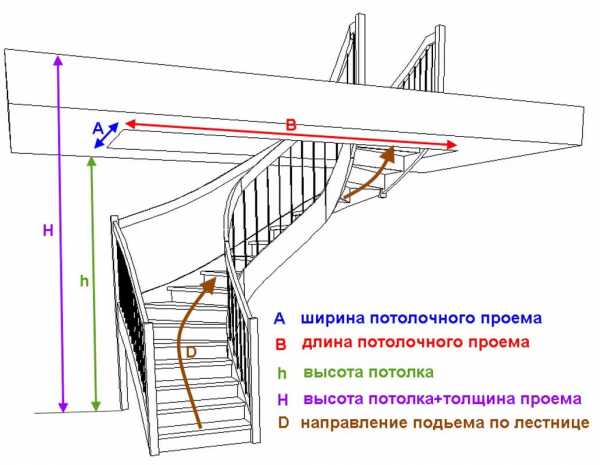

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

Оптимальным считается уклон 23-36 градусов, но часто не получается соблюсти необходимый угол из-за малой площади помещения (чем более крутым будет уклон, тем меньше площади он будет занимать).

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

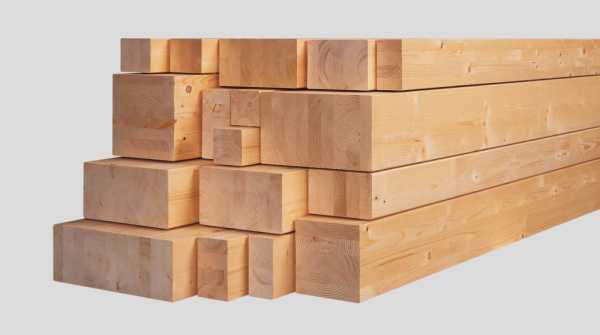

Выбор материала

После того как выполнены все расчеты, нужно закупать материалы. Для этого потребуются доски разной длины и плотности: для ступенек толщина составляет 3-4 см; для подступенков – 2-2,5 см; для тетивы или косоура толщина равна 5 см, а высота – 150-250 мм. Поручни и балясины лучше купить готовые, так как для их производства потребуется токарный станок и брус размером 10х10, 15х15 см. Для фиксации комплектующих потребуются саморезы и гвозди, а также металлические уголки для усиления.

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

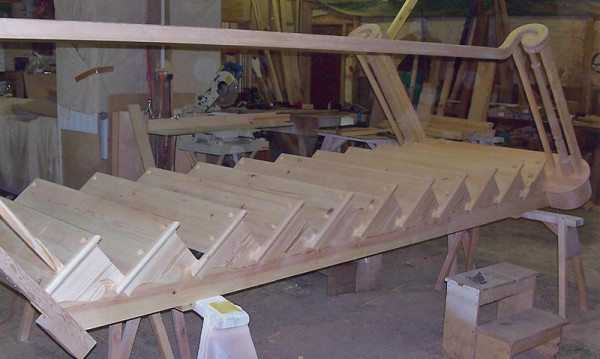

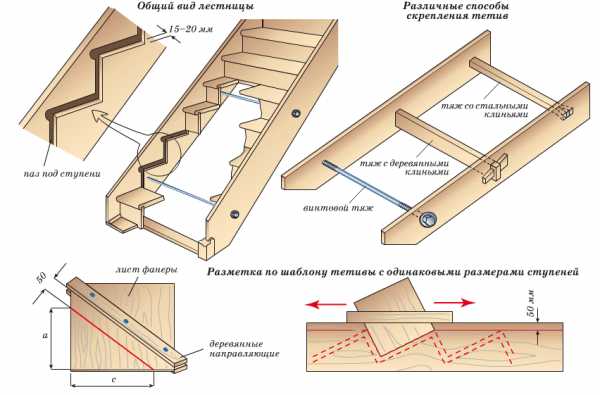

Сборка тетивы или косоуров

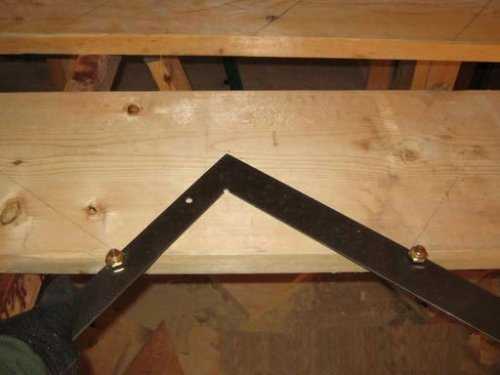

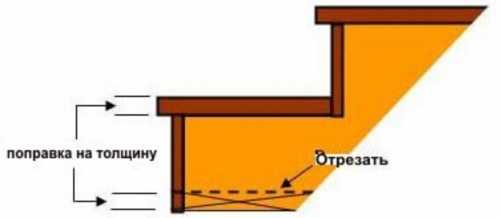

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

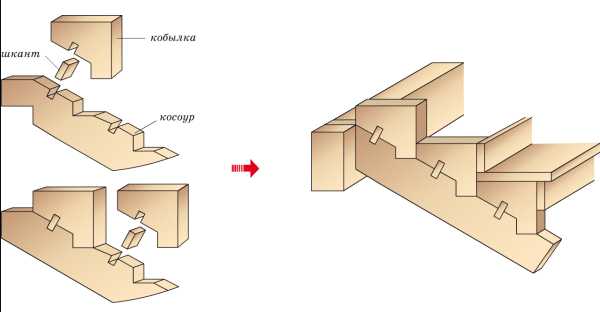

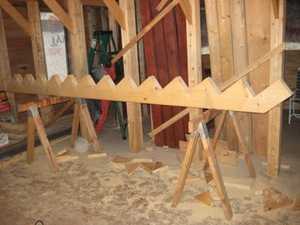

Разметка цельного косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

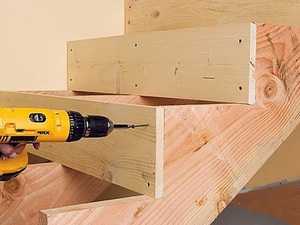

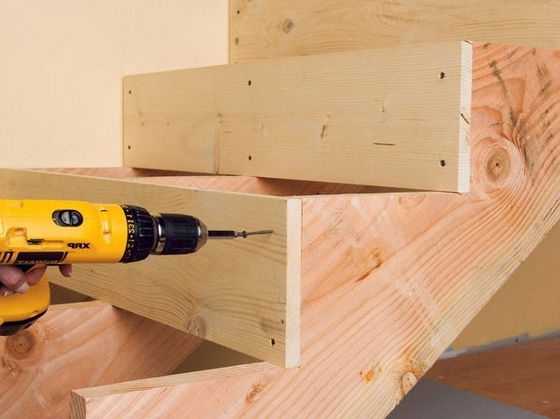

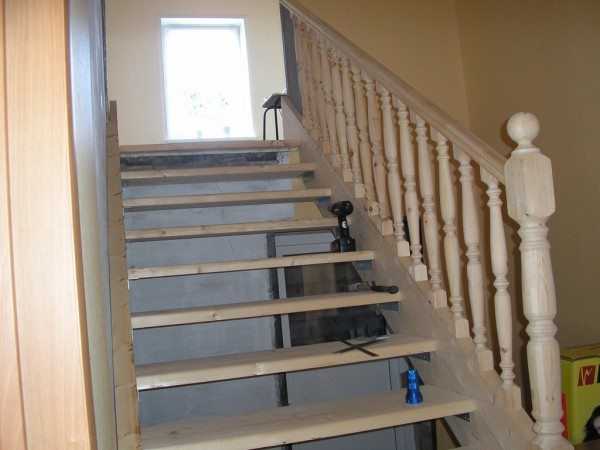

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

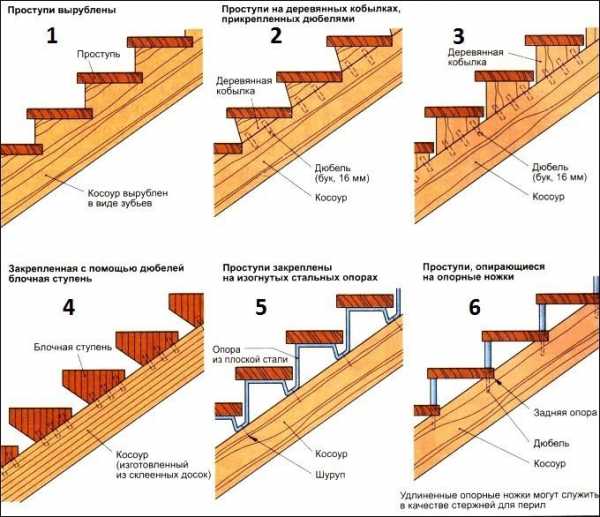

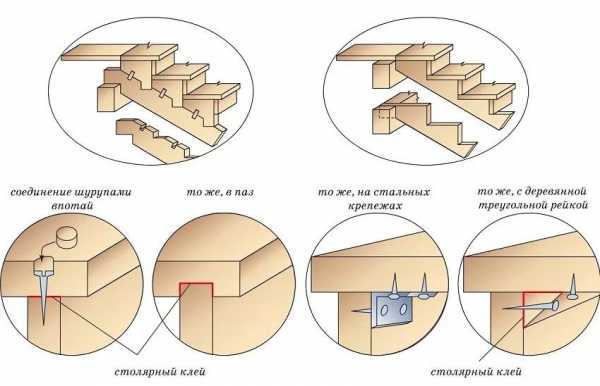

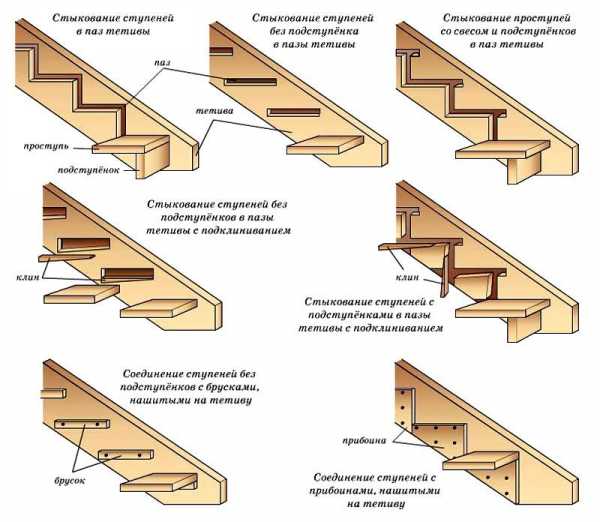

Способы установки ступеней на косоурВарианты крепления ступеней к тетиве



После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.Крепление косоура к полу

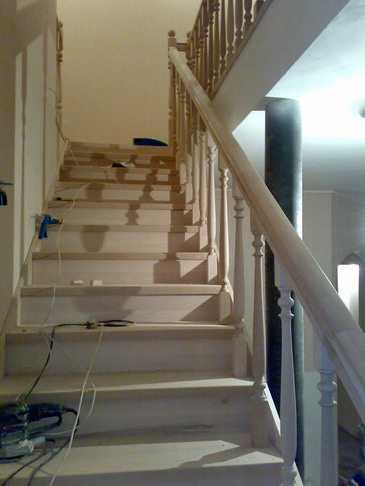

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

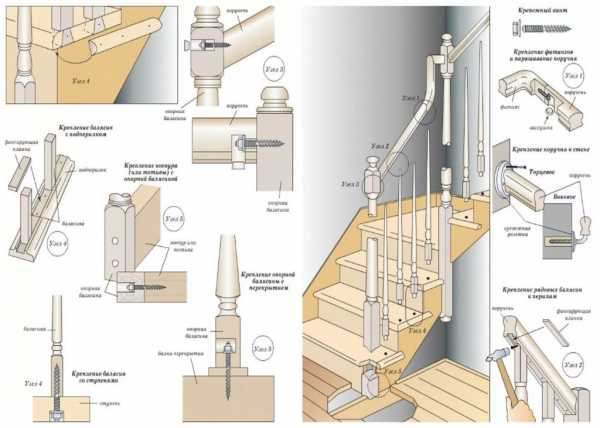

Схема крепления ограждений

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

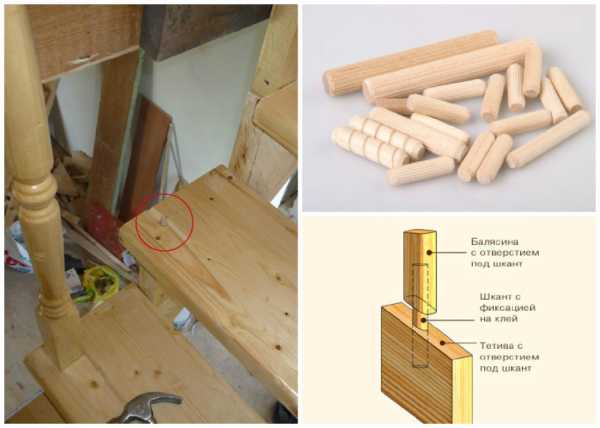

Крепление балясин на шканты

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

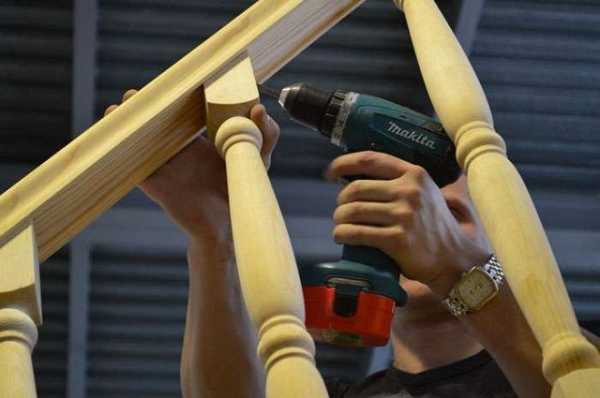

Крепление балясин с перилами

Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

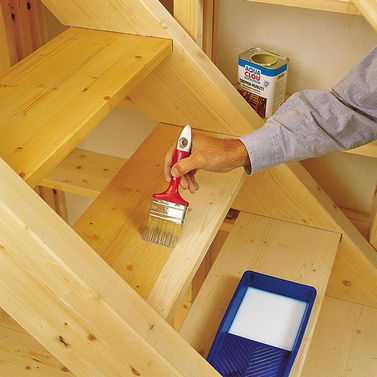

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.


domzastroika.ru

Деревянная приставная лестница своими руками


Всем здравствуйте!
Как добраться до предмета, который находится на недосягаемой для вас высоте ? Как собрать фрукты с самой вершины дерева или произвести покраску дома? Такие вопросы, скорее всего, посещали вас не один раз, именно для этих целей было изобретено специальное приспособление, которое называется Стремянка.

Стремянки — это, пожалуй, самые популярные и необходимые лестницы, их применяют в быту, и в других сферах деятельности.
В данной статье будет описан способ изготовления приставной лестницы, с подробным фото отчетом.

Для изготовления лестницы нам потребуется :

Материалы:

- два бруса 60*40 мм;
- брус 50*35 мм;
- саморезы;
- краска.

Инструмент:

- ножовка по дереву, или другой имеющийся режущий инструмент;
- шлифовальная машинка;
- дрель;
- молоток;
- топор;
- монтировка.


Начнем с того, что возьмем две вертикальные тетивы с сечением бруса 60*40 мм, его длину берем на свое усмотрение, в данном случае длина составляла 3,6 м.

Для того, чтобы лестницу сделать прочной и верхняя грань ступенек при наклоне была горизонтальной, делаем специальные зарубки, наносим разметку в тех местах, где планируем устанавливать ступеньки, расстояние между перекладинами берем 30 см. Брус для ступенек используем с сечение 50 мм, согласно этим размерам делаем разметку, ее наносим с обеих сторон тетивы. Далее отмечаем глубину зарубки – 15-20 мм. Полученные метки соединяем между собой косой линией, как показано на фото.

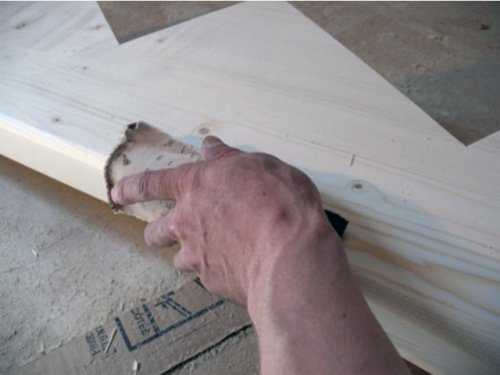

Затем при помощи острого топора и молотка снимаем под углом часть древесины, но перед этим ножовкой нужно сделать углубление по размеченной линии, это для того, чтобы брус не раскололся в ненужном для нас месте.

Топор используем в качестве рубанка, выравнивая угол зарубки.

Аналогичным способом делаем зарубки на обеих тетивах.

Далее при помощи шлифовальной машинки обрабатываем поверхность бруса.

Нужно тщательно выровнять сделанные нами зарубки.

Теперь при помощи краски окрашиваем внутреннюю часть зарубков. Откладываем их до полного высыхания.

Далее берем брус с сечением 50*35 мм для ступенек, его нужно немножко доработать. Берем рубанок и при помощи него снимаем фаску. Такую же операцию делаем на каждом бруске.

Затем нужно сделать одну из сторон брусьев базовой, для этого берем угловую линейку и при помощи карандаша наносим разметку.

Когда все готово, при помощи режущего инструмента отпиливаем все неровные края, после этого обрабатываем поверхность шлифовальной машинкой, торцы сглаживаем.

Теперь можно переходить к изготовлению верхней и нижней перекладины лестницы. Для того, чтобы отличить верх и низ лестницы, ее нужно сделать с небольшим сужением. Верхняя часть должна быть короче нижней. Ширину лестницы берем 65 см снизу и 55 – сверху. Размеры можно взять другие на свое усмотрение. При помощи рулетки отмечаем длину.

С помощью угольника наносим разметку в том месте, где будет производиться распил будущей ступеньки.

Начинаем распил.

Когда ступеньки готовы, обрабатываем торцы шлифовальной машинкой.

Далее на краях бруса находим центр, для этого нужно отступить от каждого из краев на половину толщины тетивы (20 мм).

Затем на отмеченных центрах делаем отверстия под саморезы. Саморез должен свободно проходить в это отверстие.

Делаем зенковку, используя для этого сверло большего диаметра.

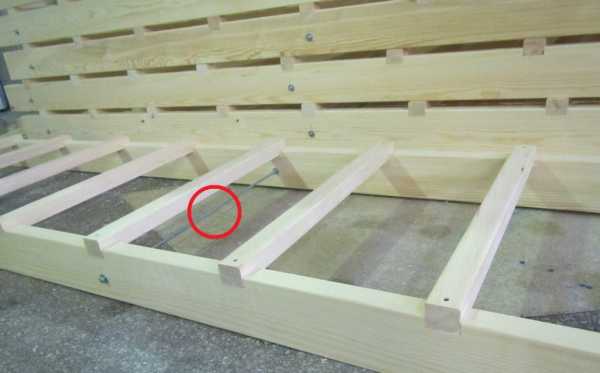

Теперь устанавливаем верхнюю и нижнюю перекладину, поместив и выровняв их в зарубке. Торцы ступенек делаем вровень с боковыми частями тетив. После этого через имеющиеся отверстия в ступеньках делаем метку того места, где нужно будет просверлить отверстие. Они нужны для того, чтобы саморезы при скручивании не раскололи древесину. Отверстия были сделаны сверлом на 0,2-0,3 меньше, чем толщина саморезов.


Теперь можно фиксировать ступеньку на свое место, но перед этим следует прижимную сторону перекладины покрасить.


Когда лестнице заданы необходимые размеры, добавляем недостающие ступеньки, для этого выкладываем заготовленные бруски в зарубки, выставляя базовые торцы вровень с боковыми частями тетив.

Отмечаем нужную для нас длину с обратной стороны тетивы, линии чертим, используя угловую линейку, далее отрезаем лишние части, торцы ступенек нужно зашлифовать. Устанавливаем ступеньки таким же самым способом, как и первые две. Всего ступенек должно получиться 11.


Теперь перейдем к покраске изделия. Для того, чтобы краска не забивала шлицы головки самореза, их нужно немножко выкрутить. Производим покраску. Когда все готово саморезы вкручиваем обратно.

Если после того, когда вы нанесли краску, вы заметили, что местами начало просвечиваться древесина, в таком случае стоит нанести еще один слой. Когда краска полностью высохнет, данная лестница готова к использованию.

Статья окончена, всем спасибо за внимание.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

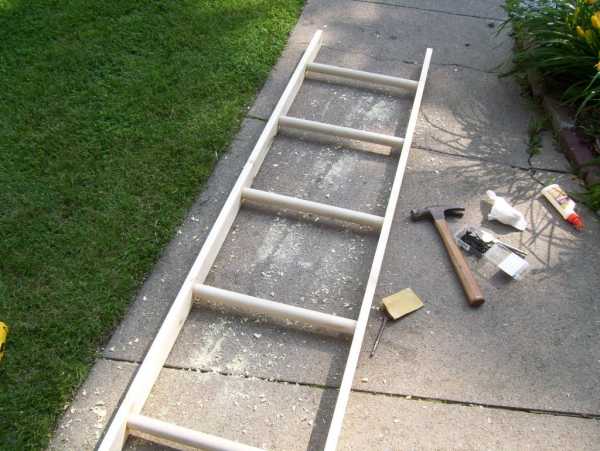

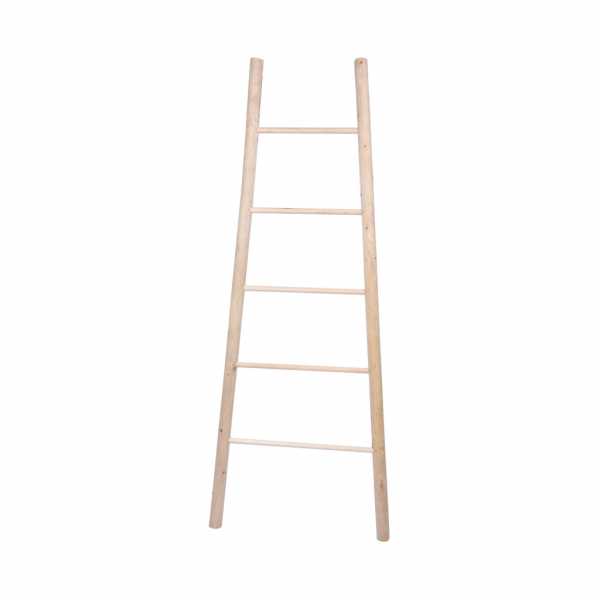

Приставная деревянная лестница своими руками: чертежи, сборка

Приставная лестница занимает важное место в загородном доме. Тем не менее, своими руками можно создать такой деревянную конструкцию, который абсолютно не будет уступать образцам из магазина. Чтобы работа по изготовлению увенчалась успехом, нужно соблюдать ряд условий. Среди них подборка нужной древесины и проведение расчетов. Кроме того, желательно иметь чертеж проекта.

Плюсы и минусы деревянной лестницы

Перечисляя преимущества древесины, стоит начать с того, что она является экологически чистым природным материалом. Вторым по важности преимуществом можно назвать простоту самостоятельной сборки. Также древесина проще других материалов поддается обработке и не требует множества дополнительных средств – достаточно будет лака и краски.

К недостаткам древесных материалов можно назвать его склонность к гниению, а также стоимость. Сборка долговечной лестницы потребует покупки дерева качественной породы, которая обойдется весьма не дешево. Кроме того, через некоторое время даже самая качественная древесина начнет рассыхаться и издавать скрипящие звуки.

Также деревянное изделие слишком чувствительно к окружающей среде. Лучше всего для его эксплуатации и хранения подойдет помещение с невысокой влажностью воздуха и стабильной температурой. Тем не менее, при должном уходе и правильной эксплуатации изделие может прослужить долгое время.

Вид конструкции

Приставная лестница имеет неразборную конструкцию. Данная конструкция не подразумевает наличие каких-либо механизмов. А потому для ее сборки не понадобятся дополнительные детали вроде направляющих или шарниров. Она может быть установлена исключительно под углом 60-75°. Кроме того, изготовить ее своими руками существенно проще, чем раздвижную либо складную лестницу.

Набор необходимых материалов и инструментов

Прежде чем приступить к изготовлению лестницы из дерева своими руками, нужно подобрать древесину. Важно понимать, что для данного изделия высокая износостойкость материала играет ключевую роль.

Наибольшей популярностью пользуется древесина из хвойных пород, так как она весьма дешевая и достаточно прочная. Однако специалисты рекомендуют потратить больше средств, но купить брусья из дуба или клена, которые прослужат намного дольше. Подбирая брусья, нужно придерживаться следующих критериев:

  • брусья должны быть практически идеально ровными;
  • наличие сучков, трещин или косослоя в брусьях категорически недопустимо.

Если высота конструкции будет ниже 3 м, то для нее подойдут бруски, сечение которых составляет 40х50 мм. Если же более 3 м – то 40х80 мм. Что касается ступенек, они также изготавливаются как раз дешевой и прочной хвойной породы деревьев. Для них подойдут бруски с сечением порядка 35х40 мм. Непосредственно перед началом процесса изготовления детали нужно обработать антисептиком. Это значительно повысит срок службы изделия.

Для изготовления приставной лестницы своими руками нужно подготовить чертеж проекта, а также следующие инструменты:

  • саморезы;
  • шуруповерт;
  • пила;
  • антисептик;
  • резиновые башмаки для упора;
  • строительный клей;
  • рулетка.

Совет!Не поленитесь сделать чертеж. Человеческий фактор никто не отменял, так что даже профессионал может допустить, казалось бы, очевидную ошибку.

Требования к конструкции

Чтобы изготовленный своими руками инструмент приносил пользу, нужно соблюдать ряд требований:

  • изделие не должно быть длиннее 5 метров, а оптимальный шаг – 30-35 см;

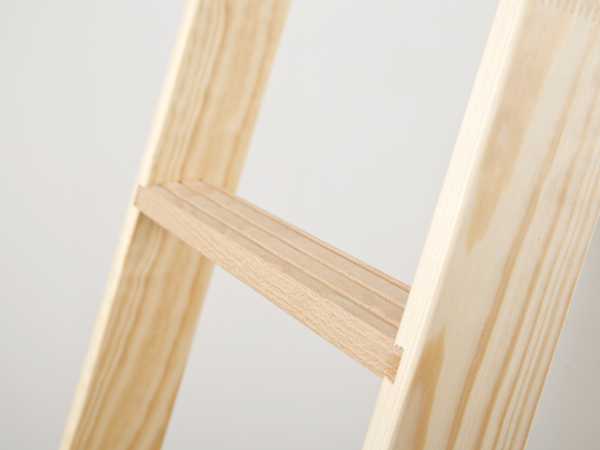

  • ступени должны быть закреплены в пазах тетив;
  • опорные стойки следует скрепить сверху, снизу, на протяжении всей лестницы через каждые два метра;

  • обязательным является применение разнообразных специальных укрепляющих насадок. Они применяются в том случае, когда лестница устанавливается на рыхлую почву. В такой ситуации на опоры надеваются накладки, оснащенные стальными штырями, которые следует установить вглубь почвы. В ситуациях, когда ее нужно установить на гладкую твердую поверхность, на нижние опоры надеваются резиновые «башмаки», которые исключают возможность скольжения боковых стоек.

Совет!На верхнюю часть рекомендуют установить съемные крюки, помогающее ее надежно закрепить.

Расчет и сборка лестницы

Прежде чем начинать сборку, нужно провести предварительный расчет и сделать хотя бы приблизительный чертеж, обозначив на нем все размеры лестницы.

Сформировав опоры, их нужно сбивать определенным образом, чтобы низ был немного шире верха. Оптимальным расстоянием можно назвать 30 см сверху и 40 см снизу.

Важно понимать, что при сборке своими руками следует полагаться не только на чертежи, но и на расчеты. Что касается ступеней, то их следует размещать, сохраняя расстояние в 25-30 см друг от друга. Перед установкой ступеней, на опоры следует нанести специальную разметку, а на сами ступени – номера. Чтобы состыковать опоры со ступенями, в тетивах нужно проделать пазы, а на конце каждой из ступеней сделать шип. Длина шипа должна составить 4-5 см. Рассчитывая количество стяжек, следует помнить, что через каждые 2 метра должна стоять минимум 1 стяжка. Один из способов создания приставной лестницы из дерева

Покраска + Покрытие специальными составами

Собрав конструкцию, нужно также обработать ее специальными составами, чтобы увеличить надежность и срок службы. Согласно правилам техники безопасности, использование масляных красок категорически запрещается. Применение данного состава делает ступеньки слишком скользкими. Вместо масляных красок рекомендуется использовать олифу. Ее следует наносить в несколько слоев, после чего покрыть бесцветным лаком. Что касается сцепления, то его можно повысить, если дополнительно нанести различные грунтовки, однако данный нюанс скорее является рекомендацией, чем обязательной мерой.

Данные манипуляции позволят существенно снизить вероятность возникновения набухания и коробления, которые возникают после попадания атмосферных осадков.

Наносить краску следует при помощи кисточки или валика. Сама лестница должна в этот момент находиться в горизонтальном положении.

Совет!Чтобы краска не забила шлицы головок саморезов, их следует предварительно выкрутить на несколько оборотов, а после того как краска высохнет, вкрутить обратно.

lestnitsygid.ru

инструкция по расчету конструкции (фото и видео)

После возведения двухэтажного дома встает вопрос о сооружении лестницы. И лучше решить его самостоятельно, ведь так вы сможете не только сэкономить приличную сумму денег, но и построить действительно надежную, долговечную конструкцию.

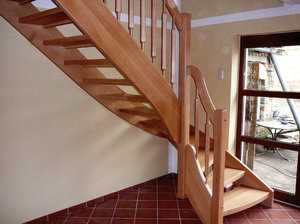

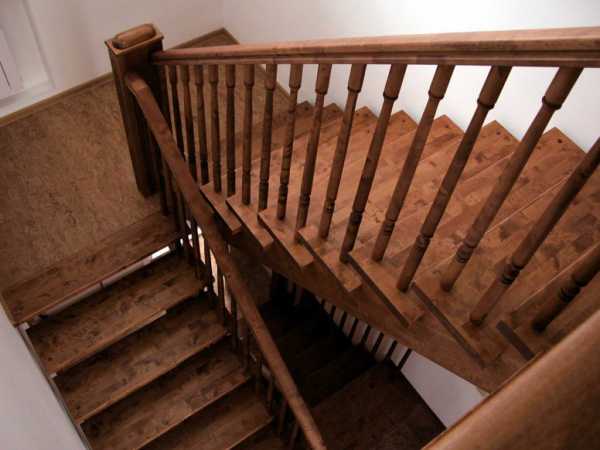

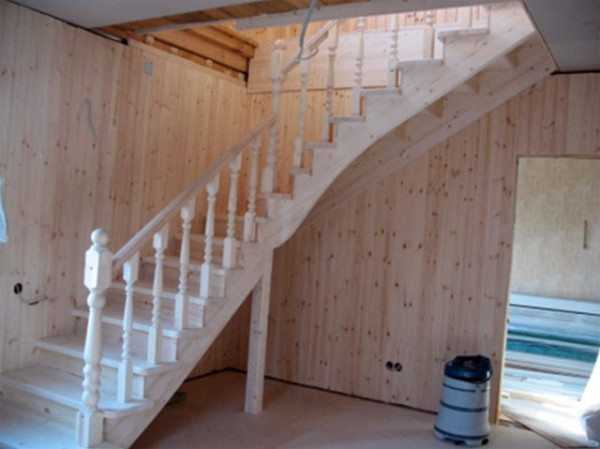

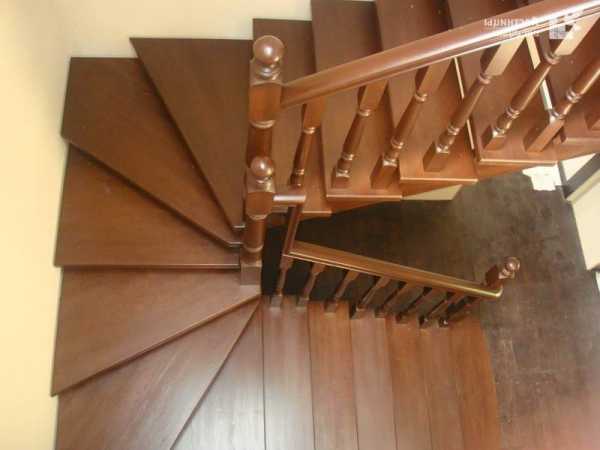

Аккуратная деревянная лесенка с поворотной структурой

А о том, как сделать деревянную лестницу своими руками, читайте в нашей статье.

Монтаж маршевой лестницы из дерева: от А до Я

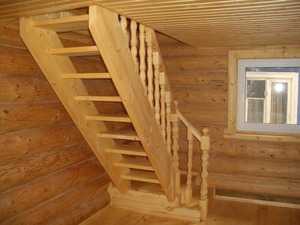

Простенькая в исполнении, но, тем не менее, весьма оригинальная деревянная лестница

Почему именно дерево, когда современный рынок предлагает столько уникальных материалов? Дело в том, что древесина – 100% экологична, проста в обработке и удобна в эксплуатации. Работать с ней сможет даже новичок!

Конечно, процесс создания лестницы займет определенное время, зато труд окупится вдвойне, так как конструкция, сделанная с душой, прослужит не один десяток лет на радость хозяевам. Итак, приступим.

Выбор структуры

В целом можно выделить два основных вида структур деревянных лесенок:

  • винтовые;
  • маршевые.

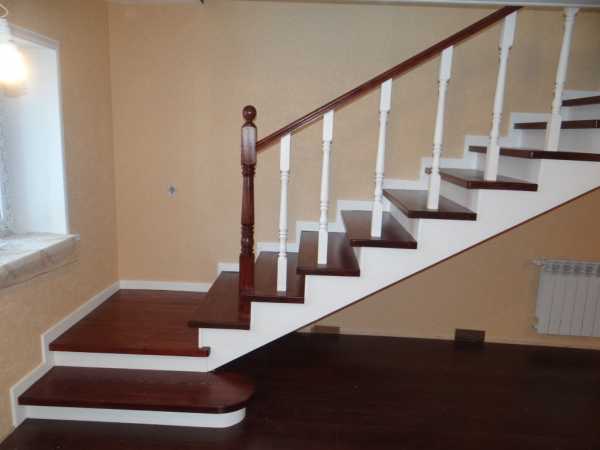

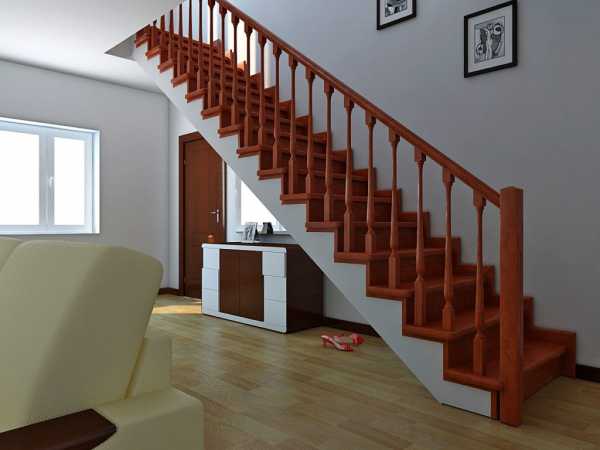

Прямая маршевая лесенка

Маршевые лестницы являются самыми простыми, поэтому именно за сооружение такой конструкции мы рекомендуем приняться начинающему домашнему мастеру. Что касается винтовых переходов на второй этаж, то они очень сложны в исполнении, требуют точных замеров и расчетов: одна малейшая ошибка – и лесенка может не получиться.

Интересная, но сложная в исполнении винтовая конструкция

К сведенью! В свою очередь, маршевые изделия делятся на два основных типа по своей структуре: одномаршевые и двухмаршевые. Обе не столь сложны для того, чтобы собрать их своими силами. Но есть еще и многомаршевые конструкции.

Различные лестничные структуры

Также, перед тем как сделать лестницу из дерева, необходимо определиться со следующими нюансами:

  • наличие и размер свободной площади, на которой можно будет расположить подъем на верхний этаж;
  • высота между этажами;
  • максимальная нагрузка, которую должна будет выдерживать лесенка;
  • удобство в использовании (тип ступеней, их высота и ширина, тип ограждений и перил).

Инструменты и материалы

Прежде чем ответить на вопрос как сделать самому деревянную лестницу – самому нужно произвести расчеты, изготовить детали и собрать их воедино. А для этого давайте подготовим все необходимые инструменты и материалы.

Для изготовления лестниц из дерева чаще всего используют хвойные породы древесины, так как они легко поддаются любой обработке и цена на них сравнительно низкая.

Совет! Покупайте струганную древесину, на которой нет серых участков, шероховатостей, трещин, выпавших сучков и деформаций. Наличие сучков допускается только в том случае, если данная часть материала пойдет на подступенки и ступени (диаметр сучков не более 1 см).

Лесенка из сосны без подступенков

Из материалов нам потребуются:

  • доски размером, предусмотренным проектом лестницы;
  • бруски для ступеней, толщина которых должна быть не менее 4 см;
  • балки для проступи толщиной 3-4 см;
  • балки для подступенок – не меньше 3 см;
  • бруски для тетивы или косоуров сечением 5х25 см;
  • балясины, перила и поручни лучше купить уже готовые, потому что сделать их красиво своими руками без наличия навыков и опыта очень сложно;
  • в качестве креплений используются шурупы из нержавеющей стали, анкерные болты, саморезы.

Инструменты:

  • Рулетка, слесарный угол, остро заточенный карандаш и несколько линеек разной длины для снятия всех размеров;
  • Ручная или электрическая дрель (в крайнем случае, коловорот), чтобы делать отверстия;
  • Ножовка по дереву для резки крупных деревянных деталей и ножовка по металлу с крупными зубцами для резки мелких деталей;
  • Электрический шуруповерт или набор отверток с соответствующими наконечниками для закручивания болтов, винтов и шурупов;
  • Стамеска и молоток, чтобы делать пазы;
  • Ручной или электрический рубанок;
  • Шлифовальная бумага (крупно-, средне- и мелкозернистая).

Важно! Мелкозернистой наждачкой необходимо зачищать все детали лестницы, в противном случае после высыхания лака или краски древесные волокна начнут топорщиться, что негативно скажется на внешнем виде всей конструкции. Все шлифовальные работы рекомендуем проводить в перчатках, дабы не насобирать заноз.

Основные детали маршевой лестницы

На фото можно рассмотреть, какие элементы могут присутствовать в лестничной конструкции
  • Косоур – именно на него приходятся все нагрузки. Это такая несущая  балка, поддерживающая ступеньки и подступенки снизу.

Вместо косоуров может использоваться тетива, также выполняющая несущую функцию. В ней имеются специальные выемки, в которые заводятся ступеньки торцом. Такое приспособление принято использовать с одной стороны, где лестница вплотную примыкает к стене, и с обеих сторон – в том случае, если она зажата меж двух стен.

  • Лестничные ступени – деревянные балки, состоящие из горизонтальной части (проступи) и вертикальной (подступенка). На проступи мы наступаем ногами, а подступенки ограждают пространство под проступями и укрепляют конструкцию в целом.

К сведенью! Можно обойтись и без подступенков, тогда останется свободное пространство, и нога не будет упираться. Однако лесенка получится менее прочной и надежной.

Что касается формы ступеней, то они могут быть самыми разными: традиционными прямоугольными, поворотными под определенным углом, дабы отбросить надобность в межмаршевой площадке, радиусными для красивого захода и забежными, где первая ступенька делается нестандартной формы.

  • Ограждения – складываются из балясин и поручней. Их размеры и формы зависят от личных предпочтений хозяев. Если лестничная конструкция состоит более чем из одного марша, то в нее также входят опорные столбы.

Подробный расчет размеров деталей

Ступеньки для лестницы – форма, материал, особенности конструкции

Перед тем, как делать деревянные лестницы, необходимо в обязательном порядке произвести все расчеты и нарисовать чертеж будущей конструкции. Выполнить это можно собственноручно или же при помощи одной из архитектурных программ. Еще вариант – это обратиться в специализированную компанию – так вы на 100% сможете быть уверены в точности расчетов.

Мы же предоставим все примеры расчетов на случай, если вы захотите сделать это самостоятельно. Проектирование, пожалуй, самый длинный и изнурительный процесс, но зато сама сборка лестницы не займет у вас много времени.

Его можно разделить на несколько этапов:

  • Высота лестничной конструкции. Для нахождения этой величины замерьте расстояние от поверхности конечного пола первого этажа до конечного пола второго этажа. Это и будет длина будущего лестничного марша.

Внимание! Если конечный (т.е. чистовой) пол пока еще не уложен, тогда его толщину нужно взять из расчета «на глаз», так как лесенка ставится исключительно на чистовое напольное покрытие.

Для примера расчета условно возьмем высоту от пола до потолка равной 250 см, а толщину межэтажного перекрытия вместе с полом второго этажа – 35 см. 250+35=285 см (это высота будущей лестницы).

  • Число ступенек и высота подступенок. Расчет количества ступеней производится, отталкиваясь от высоты подступенков, которая чаще всего стандартная и варьируется от 15,2 до 19,7 см. Принято считать, что это самая оптимальная высота для комфортного подъема: меньшая – будет сбивать шаг, большая – делает подъем тяжелым, а спуск опасным. Мы же из данного диапазона возьмем среднее значение, то есть 17 см.

Затем находим число ступеней по такому принципу: высота лестницы/высоту подступенков – 285/17=16,76. Округляем в большую сторону и получаем 17 штук.

Теперь у нас есть два пути:

  1. Сделать первую забежную ступеньку маленькой, а остальные с подступенками ровно в 17 см.
  2. Пересчитать и получить более точный, но неровный результат, что немного усложнит изготовление деталей. Для этого нужно разделить высоту конструкции на число ступенек: 285/17=16,76 см. Таким образом, можно выполнить 17 одинаковых по размеру степеней, но с высотой подступенков равной 16,7 см.
  • Ширина проступи. Считается, что для удобства минимальное значение этого параметра должно быть 22 см, а максимальное – 40 см. Если проступи будут меньше, то спуск получится сложным. Если больше – будет сбиваться шаг.
Длина лестничного марша – рассчитываем оптимальные пропорции для лестницы

Для наиболее точного расчета можно воспользоваться одной из двух формул:

  1. 2а+b=64 см;
  2. а+b=47 см;

где, a – высота подступенка, b – ширина проступи.

Попробуем подставить значения и посчитать по первой формуле: 2a+16,7=64 см; (64-16,7)/2, а=23,65 см. Такая ширина нам не подходит, так как слишком маленькая. Воспользуемся второй формулой: 47-16,7, a=30,3 см. Такая ширина вполне приемлема, можно округлить ее до 30 см.

  • Ширина лестницы. В принципе это значение никак жестко не регулируется. Скажем лишь, что минимальная удобная ширина – 80 см. Самым удачным решением будет подъем шириной 100-140 см, тогда и с переносом мебели проблем не возникнет, и полным людям будет комфортно передвигаться.

Совет! Дабы все детали лестницы гармонировали друг с другом, можно воспользоваться следующей подсказкой: ширина марша должна быть кратна ширине проступи. В нашем примере это 60, 90, 120 и 160 сантиметров.

  • Длина лесенки находится путем умножения ширины проступи на число ступеней: 30*17=510 см. 4 м 10 см – довольно таки большая длина, которая займет много места. И если нет возможности соорудить такую конструкцию прямой, в один марш, то придется делать ее двухмаршевой с поворотом на 180º и разделительной площадкой.

Другой вариант – лестница с поворотными ступеньками. Подобные расчеты лучше делать с помощью специальных программ, где также можно будет наглядно увидеть расположение всех элементов марша.

  • Высота просвета над ступеньками. Еще один немаловажный параметр, который нужно рассчитать перед тем, как сделать лестницу своими руками из дерева. Начало марша почти всегда приходится под потолком, постепенно сокращая свободное пространство над головой поднимающегося.

Поэтому важно просчитать высоту от самой высокой ступени, расположенной под потолком, до потолка. Минимально допустимое значение здесь – 195 см.

  • Длина косоура или тетивы. Находится по теореме Пифагора: длина лесенки² + высота лесенки² = длине косоура². То есть, 480² + 285 ² = 558, 23 см. Возьмем с запасом, где-то 580 см.

Изготовление деталей и сборка лестницы

Итак, разобравшись со всеми параметрами и подготовив примерный чертеж будущей подъемной конструкции, можно переходит к ответу на самый главный вопрос: «Как самому сделать деревянную лестницу?».

Для удобства ниже приведена простая инструкция, дополненная фотографиями.

  • Первое, что нужно сделать, это обрезать сверху и снизу балку, которая была куплена для косоуров, до требуемой длины лестницы. А после этого еще отрезать снизу толщину одной проступи (условно возьмем 5 см).
Поворотная лестница – изюминка вашего дома
  • Затем в балке выпиливаются проемы для ступеней. Для этого на строительном угольники отметьте ширину проступи и высоту подступени (минус 2-4 см) и перенесите разметку на внутреннюю поверхность балки при помощи карандаша.

Отпилите лишние части пилой или электролобзиком.

Переносим разметку на балку
  • Далее приставьте косоур на место, где будет располагаться лесенка: его верхний конец должен упираться в перекрытие, а нижний – плотно в полы первого этажа. Заодно проверьте горизонтальность запилов под ступени.
Эта схема поможет вам правильно изготовить косоуры

К сведенью! Таких вот косоуров вам понадобится два, однако в зависимости от нагрузок, которые должна выдерживать лестничная конструкция, их может быть больше. Тогда выпилите все остальные, используя первый в качестве шаблона.

Еще один вариант выполнения несущей балки
  • Хорошенько прошкурите все детали.
Шлифовка
  • Вверху и внизу косоуры нужно соединить между собой. Для этого выпилите их снизу и сверху на четверть и закрепите к толстой балке анкерными болтами. Если можно закрепить эти детали к стенам, то сделайте и это, также используя анкера.
Закрепленные косоуры
  • Все косоуры надежно закреплены, переходим к установке подступенок. Распилите балку на требуемое число подступенков определенной длины, выровняйте их относительно друг друга и прошкурьте.

Крепятся эти детали к косоуру саморезами с лицевой стороны. Потом шляпки можно будет зашпаклевать или спрятать под декоративной отделкой.

Монтаж подступенокПодступенки установлены
  • Когда все подступенки смонтированы, приступаем к проступям. Для этого также распилите балку на число ступеней (минус 1), прошкурите их и фрезуйте углом выступающий наружный край. Приставьте подступенки на их места и закрепите шурупами или саморезами.
На этой конструкции проступи уже на своих местах
  • Последнее, что предстоит сделать – смонтировать на ступени балясины, которые крепятся шпильками 100х8 мм (длина, ширина), и перила (здесь подойдут саморезы).

На этом сборка лестницы завершена! Останется лишь покрасить конструкцию. Лучше, конечно, сохранить естественную текстуру и цвет древесины, воспользовавшись прозрачным лаком или морилкой.

Декоративная отделка лесенкиКрасивая двухмаршевая лесенка

sdelai-lestnicu.ru

Как сделать своими руками деревянные лестницы

Лестница – непременный атрибут каждого индивидуального дома. Чаще всего сейчас строятся двухэтажные дома с межэтажными лестницами. Даже если дом одноэтажный, мансарда почти всегда в нем есть, и лестница, соответственно, тоже. Такой важный строительный и декоративный элемент можно выполнить своими руками. Выбор материалов разнообразен, но дерево имеет массу преимуществ. Это экологичный, удобный в обработке и надежный в эксплуатации, красивый материал. При желании и наличии несложных инструментов можно сделать лестницу из дерева своими руками, которая будет украшать жилище многие годы.

Составляющие элементы деревянной лестницы

Основных конструктивных элемента в деревянной лестнице, которые присущи всем типам этих сооружений, всего два:

  1. Ступени, которые, в свою очередь, состоят из проступей, горизонтальных площадок, и подступенков, установленных на ребро досок, служащих опорой проступям и выполняющих декоративную функцию, закрывая пространство под лестницей. Проступенки, строго говоря, обязательным элементом не являются. Лестница без таких опор выглядит более воздушной и легкой, а прочностные характеристики выдерживаются за счет других конструктивных решений;
  2. Опоры, поддерживающие ступени. Они могут быть двух типов. Если опоры поддерживают ступени по бокам, они называются тетивами. Опорные балки, расположенные под ступенями – косоуры.

Все остальные элементы являются принадлежностью конкретных видов сооружений. Это могут быть:

  • переходная площадка с опорными столбиками;
  • перила, обеспечивающие безопасность и удобство перемещения по лестницам, особенно для детей и стариков;
  • балясины, на которых устанавливаются перила. Они представляют собой вертикальные столбики и могут выполняться из различных материалов любой конфигурации в зависимости от стиля, в котором выполняется все сооружение;
  • стойка, являющаяся опорным элементом винтовой лестницы. На нее с определенным шагом по спирали крепятся ступени;
  • больцы, поддерживающие ступени болты. Эти элементы в определенных видах лестниц крепятся на стену и ступени.

Виды деревянных лестниц

Выделяются два основных вида сооружений:

  • винтовые, которые существенно экономят пространство и украшают интерьер. Но эти лестницы не очень удобны для переноски крупногабаритных вещей и сложны в изготовлении;
  • маршевые, наиболее популярные и простые в изготовлении конструкции. Их недостаток в том, что они занимают много места.

Маршевые лестницы, в свою очередь, можно разделить по количеству маршей на одномаршевые и двухмаршевые с поворотной площадкой.

По конструкции маршевые лестницы могут быть открытыми без подступенок, если ширина ступеней небольшая, или закрытыми, в которые есть и проступи и подступенки.

Обычно в марше может быть от трех до пятнадцати ступеней, но для комфортного перемещения достаточно 8–9 штук. Если ступеней больше, специалисты рекомендуют для прочности устанавливать площадку примерно посредине.

Если лестница выполнена с поворотом, ее называют:

  • четвертьповоротной, если поворот составляет 90°;
  • полуповоротной с углом 180°;
  • круговой, когда несколько маршей последовательно выполняют поворот на 360°.

Монтаж деревянной лестницы

Лестница на больцах

На фото лестница на больцах выглядит воздушной и легкой, но на самом деле она надежна и очень прочна, рассчитана на интенсивное движение, выдерживает нагрузку на ступень до 1800 кг. Ее конструкция может быть растянутой или компактной, но располагаться только у стены, к которой крепятся ступени.

Несмотря на кажущуюся простоту самой конструкции, рассчитать ее самостоятельно довольно сложно. Но производители выпускают много разновидностей таких лестниц в комплектах для самостоятельной сборки. Можно также заказать подобную конструкцию в специализированных фирмах с привязкой к конкретным размерам и интерьеру. Последовательность выполнения работ представлена на видео, посвященном монтажу деревянной лестницы на больцах.

Винтовая лестница

Из всех вариантов винтовая конструкция занимает наименьшую площадь и в отличие от лестницы на больцах, может устанавливаться в любом месте помещения и стать центром композиции в интерьере. Рассчитывается она непросто, достаточно сложна в монтаже. Проще всего приобрести готовый комплект и смонтировать его своими руками. Как правило, комплект состоит из нескольких основных частей:

  • стойки, которая чаще всего выполняется из металла. Она крепится на фланцах анкерными болтами к полу первого этажа и плите межэтежного перекрытия;
  • клинообразных ступеней с отверстиями в узкой части для установки на стойке и в широкой – для балясин. Ступени надеваются на стойку и поворачиваются вокруг нее так, чтобы вся конструкция напоминала спираль;
  • балясин и перил. Перила крепятся на балясинах и повторяют спиральную форму всей конструкции.

В каждом комплекте предусмотрены украшения и декоративные элементы. Производители предлагают множество фото с вариантами собранных конструкций. Чтобы понять, с какими размерами приобретать готовую винтовую лестницу, нужно самостоятельно выполнить некоторые замеры. Необходимо знать высоту помещения и диаметр окружности, в которую будет вписана конструкция. Технику замеров и последовательность сборки можно изучить по видео о монтаже винтовой лестницы.

При монтаже нужно учитывать, что расстояние между ступенями не должно превышать 200 мм, и такой же должна быть ширина середины ступени, а максимальная ее ширина – до 420 мм. Такие размеры делают перемещение по лестнице комфортным.

Прямая маршевая лестница

Самый простой вариант конструкции – прямая маршевая лестница на двух тетивах.

Для ее изготовления нужны доски толщиной от 25 мм, из которых будут выполняться ступени и толщиной около 18 мм для подступенков, два бруса примерно 40 × 40 мм для тетив, шурупы и материалы для отделки. Из инструментов, которые применяются для изготовления деревянной маршевой конструкции, самым сложным является ручная фрезерная машинка. Имея минимальные навыки составления чертежей, работы с фрезером и дрелью можно собирать деревянные лестницы своими руками. Видео в интернете описывают последовательность работ и специфику монтажа не одной конструкции.

Как сделать деревянную лестницу своими руками

В первую очередь нужно продумать ее конструкцию, выполнить некоторые замеры, сделать расчеты и начертить приблизительный план.

Требования к конструкции

В интернете есть видео, в котором подробно рассматриваются ошибки при проектировании и строительстве лестниц.

Требования, которые должны обеспечить безопасность при перемещении, предъявляются одинаковые к конструкциям из любых материалов:

  1. Оптимальный угол наклона лестницы – 45°;
  2. Ширина и высота ступени 200–300 и 200 мм соответственно;
  3. Наличие ограждения и его высота, которая должна быть больше 800 мм;
  4. Расстояние между балясинами не менее 150 мм, а если в доме есть маленькие дети – 100– 120 мм;
  5. Ширина пролета не должна быть меньше 850 мм;
  6. Расчетные нагрузки на ступень не меньше 300 кг/м².

Кроме того, обязательно нужно выбрать:

  1. Способ крепления первой и последней ступени;
  2. Способ крепления конструкции между этажами;
  3. Фактуру материала проступи, которая не должна быть скользкой;
  4. Количество площадок, если расчетное число ступеней больше одиннадцати.

Крепежные элементы должны быть качественными, от них зависит прочность всего сооружения. Изготовленные своими руками деревянные детали должны быть гладкими, без заусенцев, и точно соответствовать заданным размерам.

Как правильно рассчитать размеры ступеней и всего сооружения, составить простую схему подробно и наглядно описывается в видео с примером расчета маршевой межэтажной лестницы.

Последовательность работ

Если по расчетам получилось, что лестница должна быть с площадкой, то изготовление нужно начинать с установки такой переходной конструкции. Сначала из бруса нужно собрать основание площадки с ребрами жесткости посредине, на которые будет крепиться настил. До окончания работ лучше использовать временный настил, чтобы случайно не повредить красивую поверхность досок. По углам рамы устанавливаются опорные стойки.

Затем изготавливаются тетивы. В соответствии с рассчитанным углом наклона лестницы и количеством ступеней на каждом брусе размечаются пазы для ступеней и установочные срезы, которые выполняются затем ручной фрезерной машинкой.

Следующий этап – изготовление ступеней. С помощью фрезера прорезаются пазы для установки подступенков и оформляется передний край ступеней. Подступенки вставляются в пазы, и их нижний край прибивается небольшими гвоздиками к задней кромке ступеней. В конструкции подступенка ничего сложного нет. Это доска, которая может быть значительно тоньше проступи. Ее ширина и является высотой ступени, а длина такая, как у проступи.

Ступени вставляются в пазы тетивы. Эти соединения необходимо проклеить клеем ПВА. Чтобы лестница была жесткой, тетивы между собой через две — три ступени соединяются металлическими резьбовыми стяжками.

Из собранных лестничных маршей монтируют всю конструкцию. Сначала крепится первый лестничный марш к полу с помощью анкерных болтов и к площадке длинными болтами с декоративной головкой. Затем крепится следующий лестничный марш к площадке и к потолку, если он последний, тоже с помощью болтов с декоративной головкой и анкерных соответственно. Отверстия под болты в деревянных деталях выполняются дрелью. Если размеры лестницы и углы наклона были определены правильно и точно выполнены, монтаж всего сооружения труда не составляет. Для большей надежности, если позволяет конструкция, сооружение крепят к стене.

В последнюю очередь на ступени устанавливаются балясины, а на них крепятся перила. Балясины лучше покупать готовые. Для их изготовления нужен токарный станок, да и конструкция опорных столбиков очень важна для внешнего вида всего сооружения. В домашних условиях сделать такую работу безукоризненно могут только умельцы с навыками и соответствующим оборудованием.

Завершающий и очень ответственный этап – это окончательная отделка лестницы, которую можно разделить на три этапа:

  • подготовка поверхностей, которая заключается в шпаклевке специальными смесями для древесины и последующей шлифовке. Шлифование производится в два этапа: грубая обработка и через два дня чистовая, после которой можно наносить покрытие;
  • покраска. Прежде чем приступать к работам, нужно решить, какое покрытие наносить на конструкцию. Обычная даже самая хорошая краска скрывает структуру дерева и делает лестницу простой и безыскусной. Если использовать краску, поверхность нужно предварительно загрунтовать, а затем нанести алкидное или уретановое покрытие. Морилка же вместо краски подчеркнет рисунок дерева и придаст даже самой обычной деревянной конструкции изысканный вид. Кроме того, морилка защищает дерево от влаги;
  • защита лаком. После высыхания краски или морилки на поверхности наносится лак в три слоя. Каждый следующий слой нужно наносить после полного высыхания предыдущего.

Так примерно выглядит последовательность сборки деревянных лестниц своими руками. Фото в интернете фиксирует практически каждый момент монтажа. Есть также варианты деревянных конструкций на косоурах. Как изготовить такие лестницы своими руками, видео описывают в деталях.

Деревянные лестницы своими руками

lestnica.guru

Металлическая лестница своими руками: пошаговая инструкция

Лестницы, возводимые в различных помещениях, отличаются по прочности. Все зависит от предназначения конструкции. В частных домах, как правило, делают лестницы из дерева. Это разумно – больших затрат на такую постройку не требуется, сделать ее можно самостоятельно, а результат может получиться очень даже симпатичным. Однако многим хозяевам по душе интерьерные изделия из металла. Вот только большинство начинающих мастеров думают, что построить такую конструкцию своими силами практически нереально. Итак, металлическая лестница своими руками – настолько ли это сложно? Давайте разбираться. Лестницу из металла изготовить действительно сложнее, чем деревянную, будь то винтовая конструкция или более простой вариант. Чтобы сварить конструкцию, необходим хотя бы минимальный сварочный опыт и некоторые другие навыки работы с металлом. Если коснуться таких технологий, как ковка и литье, то тут все намного сложнее. А готовые чугунные и бронзовые изделия дороже стальных. Алюминий в лестничных конструкциях используется только для перил и ограждений. Несущие конструкции из него не делают – это нецелесообразно с экономической точки зрения. Для получения необходимой прочности опорных балок приходится увеличивать размеры их сечений, что отражается на стоимости изделия.

Какой выбрать каркас

Стальные лестничные каркасы бывают двух типов:

  • открытые;
  • закрытые.

Открытый металлический каркас, будучи собранным, останется на виду. Это требует аккуратности при проведении сварочных работ, а также последующей зачистки и шлифовки швов, покраски всей конструкции.

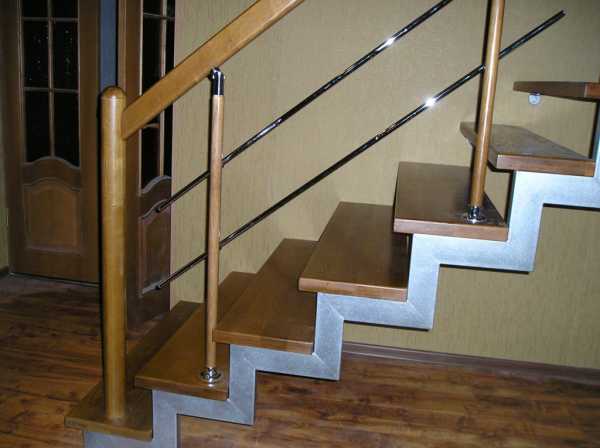

Вариант закрытого каркаса проще – его можно не «облагораживать» после сборки, так как он будет скрыт облицовочными материалами. Чтобы его изготовить потребуется лишь швеллер с уголками и соответствующие инструменты. После сварки открытого каркаса, его поверхность сначала грунтуют, после чего покрывают краской, не ограничиваясь одним слоем.

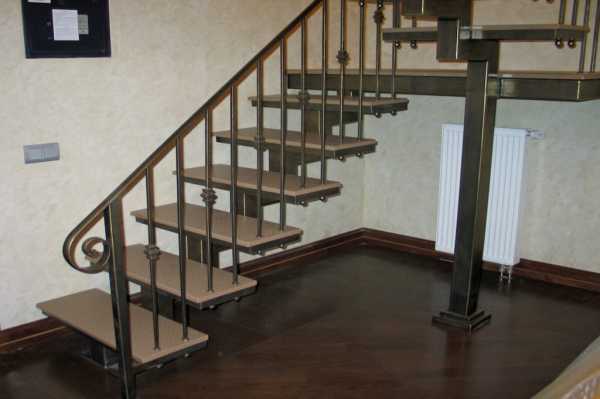

Маршевые металлические лестницы

Маршевые лестничные конструкции можно делать либо на тетивах, либо на косоурах. Первый вариант предполагает крепление ступеней торцами к внутренним сторонам тетив (опорных балок). В случае использования не тетив, а косоуров, ступени привариваются сверху, а их торцы остаются открытыми. Последний вариант наиболее прочный, поэтому в качестве опоры часто используют всего один косоур, располагая его посередине марша. Но в изготовлении такая конструкция сложнее.

Конструкция на тетивах

В качестве опорных балок чаще всего используются швеллеры. Они крепятся параллельно друг другу к верхней балке (межэтажному перекрытию) и плите, находящейся снизу. Угол наклона конструкции должен быть в пределах 20–45°. Основу ступенек – уголки приваривают к внутренним сторонам опорных балок. Делать это нужно по уровню, иначе ступеньки получатся неудобными для ходьбы. Оптимальным считается соблюдение следующих параметров: высота ступени – 18 см, ширина – 30 см.

Конструкция на косоурах

Создание конструкции на косоурах потребует применения тех же материалов, что и при изготовлении лестниц на тетивах. При использовании двух косоуров, они устанавливаются аналогично тетивам, но не на всю ширину марша. Торцы ступенек опорными балками не закрываются. Опоры для ступенек делаются из уголков – их сгибают под углом 90°, получая так называемые косынки, и приваривают к опорам. Горизонтальность их положения проверяется строительным уровнем.

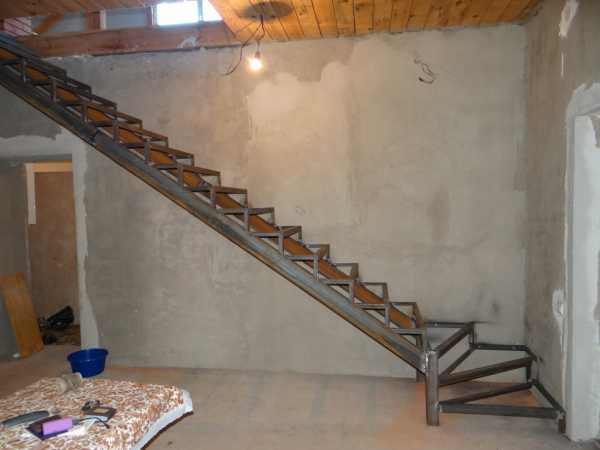

Сборка металлического косоура

Возможен другой вариант крепления ступеней к косоурам. Сначала к опорным балкам привариваются стойки, по высоте равные высоте будущих ступеней. Из уголков нужно сварить четырехугольные рамы для ступеней. Затем эти рамы приваривают одной стороной к стойкам, другой – к опорным балкам.

Ступени, перила и ограждения

Если ступени планируется сделать тоже из металла, его толщина должна быть не менее 3 мм. Желательна рифленая поверхность. Другой вариант обезопасить себя и близких от скользких ступеней – использовать специальное покрытие. Это могут быть резиновые или каучуковые коврики, накладки из резиновой крошки, абразивная клеящаяся лента, алюминиевые отделочные профили.

Крепятся металлические ступени к основанию с помощью саморезов по металлу. Вариант ступеней из металла применяется, как правило, для уличных конструкций. Внутренние же (межэтажные) лестницы стараются делать более приятными для хождения – оборудуют ступенями из дерева, например. Деревянные ступени крепятся тоже саморезами.

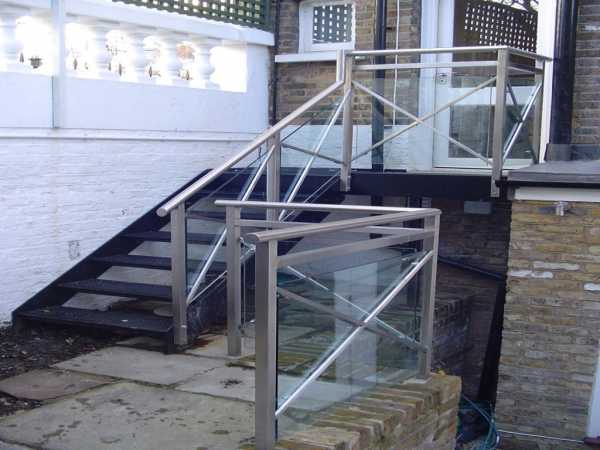

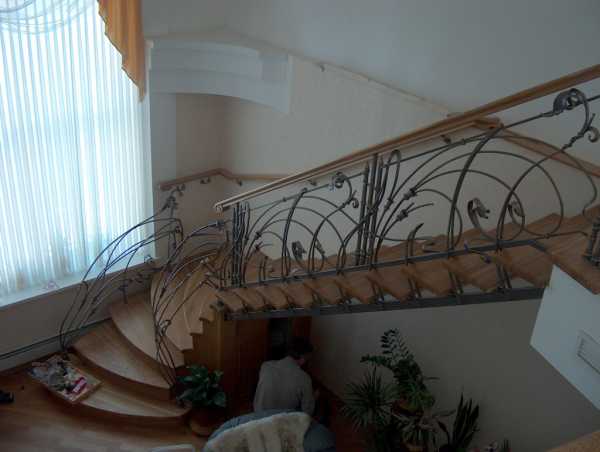

Металлические перила монтируются либо с помощью болтов, либо сваркой. Материалом ограждающей конструкции могут быть арматурные прутья, трубы и другие металлопрокатные изделия. Если в качестве перил используются металлические трубки, то диаметр их должен находиться в диапазоне 35–80 мм. Как правило, их покрывают пластиковыми трубками, чтобы перила были приятны на ощупь.

Как cделать винтовую лестницу

Особой ценностью обладает межэтажная винтовая лестница, называемая также спиральной. Во-первых, винтовая лестница очень привлекательно выглядит, часто она является центральным элементом интерьера. Возможны самые разные вариации исполнения винтовой лестницы, так что подходящий вариант найдется практически для любого интерьера. Во-вторых, благодаря компактной конструкции можно высвободить часть жилого пространства, которая была бы занята в случае использования простой маршевой лестницы. Винтовая лестница для изготовления потребует толстостенную трубу диаметром не меньше 80 мм. Она будет выполнять функцию центральной стойки. Ее длина определяется высотой всей конструкции. Ширину марша (длину ступеней) можно определить исходя из диаметра всей конструкции. В случае малой загрузки лестницы его выбирают равным 140 см. Для более интенсивного использования подойдет диаметр 2 м.

Важно!Верхний виток не должен быть помехой при ходьбе по нижнему,поэтому расстояние между ними должно быть порядка 2 м.

Чтобы добиться правильного вертикального положения, монтаж центральной стойки должен производиться с использованием отвеса и уровня. Кроме того, пол в месте установки должен быть достаточно прочным, чтобы выдерживать предполагаемую нагрузку – вес самой конструкции и вес находящихся на ней людей.

Ступени и гильзы Из металла можно сделать либо каркас ступени, либо полностью всю ступень. Первый вариант предпочтительнее. Каркас сваривается из уголков. Форма ступеней – трапециевидная, почти треугольная. Средняя часть должна быть не уже 20 см. В качестве облицовки часто используется дерево. Ступени будущей лестницы следует сначала крепить к гильзам. Гильзы делаются из трубы, диаметр которой немного больше, чем диаметр центральной стойки. Высота гильз выбирается из диапазона 200–260 мм. После того как ступень приварена к гильзе, полученную конструкцию можно просто надеть на центральную стойку.

Совет!Если диаметр гильз слишком большой и ступени болтаются на стойке, то используют кольца-уплотнители из трубы соответствующего диаметра. Кольца приваривают к внутренней стороне гильз, чтобы последние плотно садились на стойку.

Стойка крепится, когда все гильзы со ступенями нанизаны на нее. Крепить к деревянному полу несложно – используются анкерные болты и радиальное крепление. Установка на бетонный пол потребует дополнительного бетонирования.

Дополнения

Если одна из опорных балок примыкает вплотную к стене, используют дополнительное крепление анкерами. Вообще, в связи с тяжестью металлических конструкций часто применяют дополнительные опоры. Устанавливают их, например, под межпролетными площадками или забежными ступенями. С той же целью возводят перегородки из кирпича или бетона.

Очевидным преимуществом металлических лестничных конструкций является их прочность при внешней изящности. Кроме того, металлический каркас, в отличие от деревянного, лишен скрипов. Делать ступени и перила из дерева, а опорную конструкцию из металла – оптимальный вариант. При этом у металлической лестницы устраняется еще один минус – “прохладность” элементов. С деревянными перилами пользоваться лестницей будет намного приятнее.

Простейшая лестничная конструкция

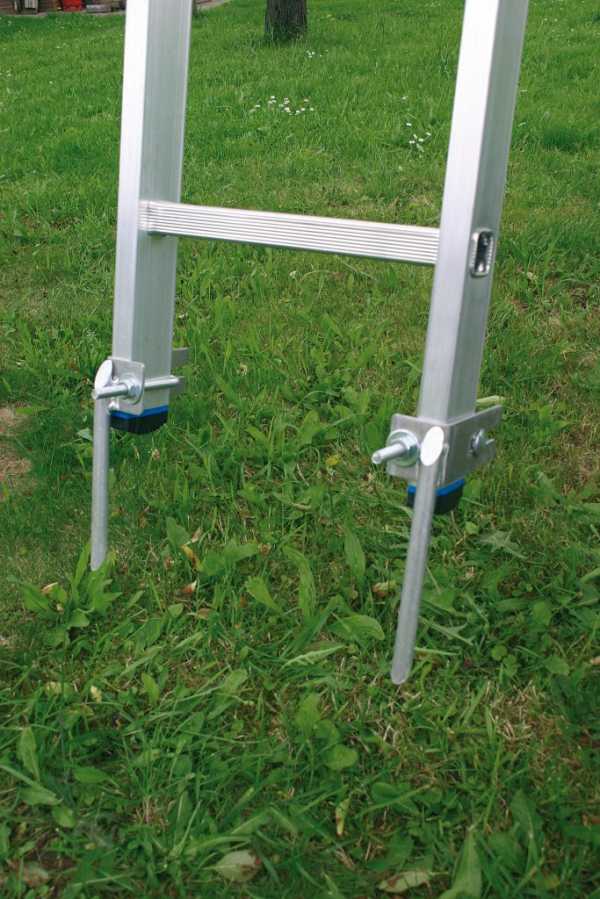

Приставная металлическая лестница – вариант, который изготовить проще всего. Делается приставная лестница с использованием сварки. Для получения двухметровой конструкции понадобятся опоры – две трубы диаметром 5–6 см, а также 6–7 поперечин – трубок круглого сечения 2,5–3 см и длиной 0,7 м. Отмерив от верха каждой из опор по 25 см, приваривают верхнюю ступеньку. Откладывая дальше по 25 см определяют положение остальных ступенек, после приваривания которых получается приставная лестница.

Готовые комплекты

Сегодня в продаже имеются готовые сборные металлические каркасы. Процесс их установки не предполагает использования сварки, а также проведения таких работ, как шлифовка, зачистка от заусенцев, грунтовка, покраска. Все уже готово, осталось лишь правильно смонтировать, для чего к таким изделиям прилагается подробная инструкция.

Если это винтовая конструкция, то краткая пошаговая инструкция будет состоять из следующих пунктов:

  1. Устанавливается стойка, для этого используется специальный крепеж, которым она прикручивается к полу.
  2. На стойку насаживаются ступени, шайбы, втулки.
  3. Все ступени поворачиваются на нужный угол. Положение верхней и нижней ступеней задается в первую очередь.
  4. Монтируются дополнительные кронштейны – верхняя ступень должна быть хорошо прикреплена к перекрытию между этажами.

Монтаж модульной лестницы

Металлические межэтажные и уличные конструкции делают и на заказ. Это может быть как винтовая лестница, так и конструкция с прямыми маршами. Обратившись к профессионалам, можно заказать, например, открытый вариант каркаса. Или же более простую опорную конструкцию без отделки. Можно просто проконсультироваться у специалистов перед тем, как возводить лестницу своими руками. Такая консультация будет полезна даже человеку, имеющему большой опыт в строительных делах.

lestnitsygid.ru

Как сделать лестницу своими руками, изготовить и рассчитать все самостоятельно

Содержание статьи:

Вопрос о том, как сделать лестницу в доме, обязательно возникает при наличии второго этажа или мансарды. Существует несколько способов изготовления лестниц своими руками, а какую конструкцию выбрать, зависит от наличия площадей и пристрастий хозяина. Важно правильно рассчитать конструкцию и соорудить ее с максимальной надежностью. Вопрос, как изготовить лестницу, напрямую связан с проблемой безопасности.

Схема армирования площадки для бетонной лестницы.

Особенности проектирования

Сделать лестницу в доме придется, если есть необходимость постоянного перемещения на второй этаж или жилую мансарду. К этому элементу домоустройства предъявляется, прежде всего, требование по надежности. Лестница должна выдерживать нахождение на ней одновременно нескольких человек и обеспечивать возможность подъема по ней грузов, например, мебели. Важнейшие требования вытекают из норм безопасности: наличие оградительных перил и отсутствие опасной крутизны подъема.

Лестница на мансарду своими руками.

Кроме того, нельзя не учитывать требования по комфорту: ширина самой лестницы, а также высота и ширина ступенек. Конструкция должна иметь привлекательный вид и вписываться в общий интерьер дома.

Наиболее часто внутренние лестницы частного дома изготавливают из дерева, иногда с упрочняющими металлическими элементами. Любая лестница состоит из таких основных деталей: несущая конструкция с опорами, ступеньки, перила, а при необходимости поворотная площадка.

При проектировании лестницы помимо указанных требований учитывается ряд реальных параметров дома. Во-первых, сооружение не должно мешать перемещению по первому этажу. Поэтому, прежде чем изготовить лестницу, необходимо тщательно измерить площадь, на которой можно ее разместить. Во-вторых, выбор конструкции зависит от высоты помещения, что учитывается при расчете крутизны.

Конструктивные особенности

Устройство лестницы.

В частном строительстве находят применение 2 основные конструкции лестничных систем: маршевая и винтовая. Маршевая конструкция предусматривает наличие пролетов. Она может быть прямая (однопролетная) или поворотная (2 или более пролетов с поворотной площадкой). Изготовить такую лестницу можно путем сооружения массивного каркаса или в виде струнного варианта, с помощью косоуров.

Винтовая лестница выполняется в виде непрерывной спирали. Самостоятельно изготовить ее значительно сложнее, но площадь она занимает меньшую.

Кроме того, винтовой вариант имеет еще один недостаток — неудобство при частом использовании.

Основные лестничные параметры

Схема угла наклона лестницы.

Параметры лестницы выбираются с учетом безопасности и удобства использования. Принято считать, что угол наклона пролета не должен превышать 37-38 º. При двухпролетном исполнении расстояние между пролетами должно быть не менее 10-12 см. Высота прохода выбирается порядка 1,85-2 м. Оптимальные размеры ступенек: высота -15-18 см, ширина — 24-33 см (ступня ноги должна надежно опираться на ступеньку). Ширина лестницы выбирается, исходя из наличия площади, но наиболее распространенной считается 1-1,2 м. Меньше 80 см ширину делать не рекомендуется.

Повышенные требования выдвигаются к проектированию перил. Наиболее простой и оптимальный вариант — расположение пролета вдоль стены. В этом случае потребуется возведение перил только с одной стороны. Расстояние между балясинами должно быть меньше размера головы ребенка. Высота должна составлять не менее 80-90 см.

Необходимый инструмент

При сооружении деревянной лестницы в частном доме своими руками потребуется следующий инструмент:

Схема винтовой лестницы.
  • болгарка;
  • рубанок;
  • шуруповерт;
  • электродрель;
  • ножовка;
  • стамеска;
  • молоток;
  • отвертка;
  • шлифовальная машина;
  • рулетка;
  • отвес;
  • уровень строительный;
  • линейка металлическая.

Изготовление лестницы

Расчет размеров лестницы.

Самый простой вариант — однопролетная лестница. Крепление ступенек осуществляется двумя способами: на косоур или тетиву. Косоур — это балка шириной порядка 25-30 см и толщиной 6-8 см. Такая балка не должна иметь изъянов, поэтому чаще всего ее составляют из двух досок. В такой балке делаются вырезы для крепления ступенек (в виде зубьев). Тетивой называется доска с теми же параметрами, в которой делается паз вставки доски ступеньки. Наиболее распространенная конструкция — лестница на основе косоура.

Косоуры устанавливаются под углом 35-37 º к полу, что вынуждает обеспечивать общую длину пролета порядка 5 м (при высоте помещения 2,5-2,7 м). В нижней части этот элемент закрепляется на опорную балку (брус), а вверху производится врезка косоура в балку потолочного перекрытия. Крепление производится с помощью анкерных болтов.

Ступенька выполняется из двух частей — горизонтальная площадка (подступок) и вертикальная доска (подступенник). Подступок изготавливается из доски толщиной не менее 35 мм и шириной, равной ширине ступеньки. Для подступенника можно использовать доску толщиной 2-2,5 см и шириной порядка 16-20 см. Доска для ступеньки тщательно обрабатывается и шлифуется. Крепится подступок к горизонтальной грани выреза косоура, а подступенник — к вертикальной. Крепление производится шурупами с промазыванием столярным клеем.

Видео о процедуре монтажа типовой лестницы на второй этаж.

Перила изготавливаются из вертикальных столбиков (балясин) и поручня. Балясины могут выполняться из бруса сечением не менее 4х4 см. Можно использовать готовые декоративные детали. Их крепление производится к ступеням с помощью шурупов. Сверху эти столбики скрепляются поручнем.

Если возникает необходимость изготовления двухпролетной лестницы, то вначале сооружается поворотная площадка в виде деревянного настила на вертикальных опорах. Для опоры используется брус сечением не менее 8х8 см. Далее устанавливаются косоуры с врезкой в эту площадку.

Видео об изготовлении лестницы своими руками без привлечения сторонних специалистов.

При наличии второго этажа или жилой мансарды невозможно обойтись без внутренней лестницы. Такое сооружение делается из дерева с учетом свободной площади. При изготовлении необходимо учесть все требования безопасности.

stupenimaster.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
