ЧЕРТИМ ПЛАН НА КОМПЬЮТЕРЕ — The wave of decor

Чертим план дома от руки или чертим план на компьютере? Что выберешь сегодня ты?  Я советую пробовать выбрать оба варианта, но финальную работу доверить современным технологиям.

Программ планировщиков сегодня огромное количество. Платные и бесплатные, профессиональные и непрофессиональные, простые и замороченные. Запутаться легко, да и времени на изучение можно потратить очень много.

Чтобы начертить план дома мечты, надо выбрать самую лучшую для конкретной задачи. Поэтому я сделала обзор программ, которые на мой взгляд являются самыми известными и доступными как для профессионалов, так и для тех, кто впервые столкнулся с задачей: нарисовать план дома к ремонту.

1. ARCHICAD

Светлана Неустроева

Специализированная программа созданная фирмой Graphisoft.  Предназначена не только для профессиональных архитекторов и дизайнеров, но и для неискушенных пользователей – людей, занятых перепланировкой квартиры, постройкой дома и благоустройством участка.

Из больших плюсов – считается удобной и простой. Работает в 2D и 3D. Надо учесть, что за 1 день освоить нереально, но через неделю план квартиры точно начертите, и сможете виртуально погулять по ней.

Программа лицензионная. Средний уровень сложности.

2. AUTOCAD

из тех документов студии “На волне декора”

Программа, в которой выполняются все профессиональные чертежи студии.

Двух и трёхмерная система автоматизированного проектирования и черчения, разработанная компанией Autodesk.

Это программа для очень широкого использования. Применима не только для архитектуры и дизайна, а для проектирования всего, что необходимо придумать, отчертить и воплотить в жизнь.

Специально для повседневных нужд архитекторов была разработана AutoCAD Architecture.

Девиз авторов: чертежи теперь – не рутина.

Могу отметить, что программа непроста в изучении и потребует времени и терпения.

Высокий уровень сложности.

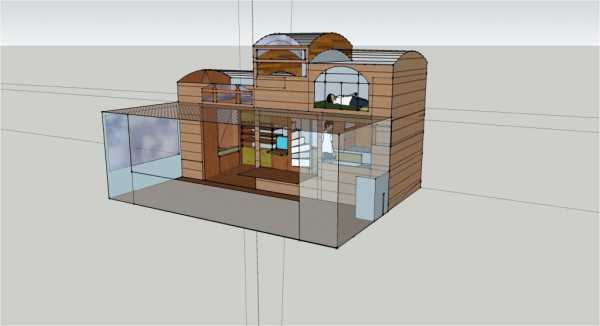

3. SKETCHUP

“Моделируйте все, что захотите. Обновите интерьер своей гостиной. Придумайте новую мебель. Создайте модель своего города для Google Планета Земля. Возможностям использования SketchUp нет предела.” – девиз программы.

Одна из самых перспективных программ на сегодняшний день. Времена изменились, и сегодня Скетчап уже не так прост в освоении, но все так же интуитивно понятен. Безграничные возможности программы делают ее незаменимым помощником среди архитекторов, дизайнеров и декораторов.

sketchupbook.com

Моя самая любимая и основная программа.

Полноценного учебника на русском языке нет. На youtube доступны отличные начальные уроки.

Есть онлайн версия, без скачивания. Есть платная версия Про для полноценной работы. Описание преимуществ займет не одну страницу. Так что пробуйте. В видеомультике можно посмотреть возможности программы. Такие видео прогулки по будущему дому помогут лучше понять, что конкретно хочется и к чему стремитесь вы при создании интерьера.

В платной версии ПРО вам предоставиться возможность делать красивые чертежи и работать активно с планами и разрезами.

Низкий, средний и высокий уровни сложности.

4. SWEET HOME 3D

www.sweethome3d.com

Бесплатное приложение для дизайна интерьера. Ориентирована на людей, которым надо быстро, для себя сделать подготовку к ремонту.

Программа очень простая в освоении и в использовании. Есть большой набор мебели и декора. Каждой тумбочке (ковру, картине и т.д.) можно задать высоту-ширину-глубину, а также цвет и текстуру.

Единственное, что мне не нравится – нет возможности построить точный 2D план с расстановкой мебели. Только ориентировочный.

Низкий уровень сложности.

5. ARCON Small Business.


Упрощенная версия программы ArCon. Здесь отсутствуют функции, необходимые для профессионального проектирования, программа максимально подходит для частного использования для дизайна собственного загородного дома, либо разработки дизайна фасада дома, для перепланировки дома или отдельного помещения.

Программа создает объект в двухмерном пространстве и дает возможность «погулять» в будущем «доме мечты».

Средний уровень сложности.



6. Семейство продуктов ADOBE.

проект студии “На волне декора”

Photoshop и Adobe Illustrator (AI) – являются профессиональными программами, но могут заинтересовать и любителей.

PHOTOSHOP – самая известная программа. Несмотря на то, что изначально была разработана как редактор различных изображений, в данное время она широко используется в различных сферах.

КНИГА “ФОТОШОП – ЭТО ПРОСТО”

ILLUSTRATOR – задуманный как редактор векторной графики, используются сегодня в самых разных целях.

Эти программы нельзя назвать сверхсложными, но на каждую придется потратить время для изучения.

Если они уже есть в компьютере и вы умеете ими пользоваться на хорошем уровне, то считайте, что Фотошоп и АИ заменят бумагу, линейку и карандаш.

Все действия по черчению плана эдинтичны черчению от руки. Только вместо бумаги – экран. А вместо карандаша мышка.

Смотрим видео как начертить план комнаты в фотошопе.

Средний и высокий уровни сложности

7. COREL – программа для работы в векторной графике. Очень схожа с АI. При любви к ней и навыках работы – также заменяет бумагу и карандаш.
Средний и высокий уровни сложности.

8. ROOMTODO для НОВИЧКОВ СУПЕР


Очень простая в освоении и интуитивно понятная программа.Полный обзор данной программы был сделан по просьбе разработчиков и его результаты, мой отзыв и краткое руководство к работе найдете вот ТУТ

ТЕСТ-ДРАЙВ ОНЛАЙН-ПЛАНИРОВЩИКА ROOMTODO

Для кого программа? Рассказывают авторы проекта:
“Roomtodo это разработка, предназначенная для новоселов и планирующих ремонт помещения. При желании получившийся дизайн можно опубликовать в Фейсбуке или встроить в свой сайт (как YouTube ролик).

Советую всем новичкам и совсем неискушенным  в компьютерах от чистого сердца.

9. KITCHENDRAW Советую начинающим!

пример плана в Китчендроу

Программа разработана специально для проектирования кухонь и ванных комнат. Простой и понятный интерфейс. Сегодня уже есть много ознакомительных и обучающих уроков на русском языке. Не смотря на заявленные производителем ограничения в использовании, программа позволяет легко создать план не только кухни, но и всей квартиры.

Сегодня существует много библиотек готовой мебели для использования в Kitchendraw. Можно даже научиться самим моделировать предметы интерьера и присвоить текстуры красивые.

Несколько лет назад я активно ей пользовалась для быстрой подачи идей.

пример работы в Kitchendraw

Очень удобна тем, что можно работать в двух форматах – 2d и 3D.
На плане размещены все необходимые размеры. И они точные, в отличии от других планировщиков. Неоценимый плюс – очень быстрая обработка файла в режиме “фотореализм”.

Низкий, средний и высокий уровни сложности.

10. ПЛАНИРОВЩИК ИКЕА

с оф сайта Ikea

“Пусть кухня вашей мечты станет реальной” – заголовок программы на официальном сайт.

Очень простая, не требующая загрузки на свой компьютер программа. Нужен интернет и внимательно прочитать инструкцию к работе. (Также можно загрузить и оффлайновую версию программы на официально сайте Икеа).

Интерфейс понятен, не перегружен информацией. Программа ориентирована на продукцию ИКЕА, но будет полезна, даже если и не собираетесь приобретать данную мебель – можно оценить комнату в объеме и с мебелью.

Полезна тем, кто изначально нацелен на приобретение продукции от компании ИКЕА:
можно не только распланировать интерьер, но и сразу посчитать его стоимость.
Неудобна тем , что нет возможности построить 2х мерный планНизкий уровень сложности.

11. ICOVIA ROOM PLANNER

Еще один очень любимый мой ресурс. Простой. Программой пользуются многие продавцы мебели и предметов интерьера за рубежом. Она работает в онлайн режиме. Все что необходимо –интернет и регистрация. Большая база моделей мебели. Удобный интерфейс. Можно сохранять свои планы. Есть черно-белый и цветной режимы.

Работает с метрической и американской системами измерений.

12. FLOORPLAN 3D



Простая и удобная компьютерная программа для перепланировки квартиры, дизайна дома, реконструирования офиса. При всей своей простоте и удобстве, программа обладает многими свойствами профессиональных приложений.

Программа проста в освоении. К ней прилагается довольно не плохой учебник. Библиотека моделей незамысловатая, но для планировки вполне достаточно.

Низкий и средний уровни сложности.



Продолжаем обзор программ:

В нашу жизнь стремительно врываются новые технологии и мы стали обладателями планшетов.

Читайте статью с ОБЗОРОМ лучших приложений для IPAD, с которыми сама познакомилась и нашла их полезными. С отзывами вы можете ознакомиться в applestore, стоимость их невелика, есть также бесплатные.

Я вам дала небольшой список классных программ. Выбирайте тот, который больше всего удобен, понятен и полезен в данный момент для решения определенной задачи.

А задача простая и сложная одновременно: нарисовать план своего дома или квартиры. Никто не ограничивает Вас в использовании сразу нескольких программ. Даже очень удачно может быть для некоторых построить план от руки, а смоделировать 3D в другой программе, например, в Sketchup.

Когда мы будем говорить именно о расстановке мебели, я еще вернусь к планировщикам и некоторые из них рассмотрим более детально.Как начертить ПЛАН квартиры и дома от руки читаем в статье “Чертим план карандашом”.

А также: важные знания для создания планов дома мечты:

ОБМЕР дома мечты – как сделать правильно.
МАСШТАБ – что это такое и как работает.

Спасибо за внимание! Оставайтесь со мной и обязательно делитесь с друзьями идеями блога “На волне декора” и ждите новых интересных статей! И….

УДАЧИ В РЕМОНТЕ!

 Блог “На волне декора” – некоммерческий проект и создается только силами автора. Если вы по достоинству оценили статью и она вам понравилась – я буду признательна за небольшую материальную поддержку. Спасибо!

www.thewaveofdecor.ru

Как сделать и создать проект дома самому на компьютере

Как сделать проект дома на компьютере — с этой проблемой сталкиваются и новички, и те, кто уже не раз испытывал свои силы в строительстве своими руками. Создание проекта дома в бесплатном планировщике, который в дальнейшем можно воплотить, необходимо осуществлять в соответствии со всеми особенностями и требованиями, предъявляемыми не только к будущей конструкции, но и к внешним условиям строительства.

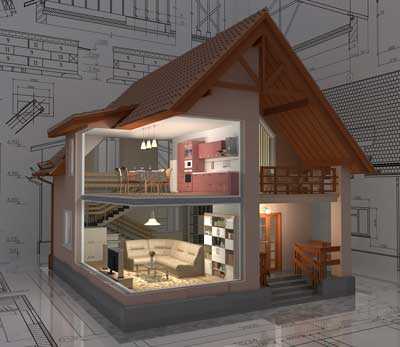

Пример проекта и планировки коттеджа созданного на компьютере

Создать проект дома на компьютере можно с помощью специально разработанной программы.

Вернуться к оглавлению

Содержание материала

Программа ArchiCAD

С помощью данной программы можно создать проекты каждого этажа вашего будущего дома. Помимо всего упомянутого ранее, это приложение поможет конструировать не только свой дом, но и любые другие сооружения и здания. Дополнительным преимуществом данного типа программы является то, что она самая удобная и приближена к профессиональным. Здесь учитываются все нюансы строительных работ.

Даже освещенность помещений будет меняться в соответствии с тем, какая была выбрана дата, и с тем, какое географическое положение данного проектируемого объекта. Тем, кто ранее не сталкивался с подобными программами, придется помучиться для того, чтобы понять, как именно работает такая система.

Планировка дома созданная в программе ArchiCAD

Связано это с тем, что здесь есть достаточно большое количество разнообразных вкладок и, соответственно, функций, которые может выполнять данное приложение. Рабочая зона располагается в центре экрана, и поэтому вы можете рассматривать создаваемый план достаточно близко и детально, регулировать его в дополнительных окнах (виды сверху, сбоку и т.д).

Наверху слева находятся главные функции, позволяющие редактировать объекты в целом или какие-то отдельные элементы. Справа имеется командная строка, где вы можете посмотреть, какие команды и манипуляции были произведены с проектом. В зависимости от того, будут ли они удовлетворять вашим требованиям, можно редактировать или удалять те или иные правки.

Проектирование дома в программе ArchiCAD

ArchiCAD позволяет создавать достаточно сложные проекты с самого начала, при этом существует достаточно большое количество данных и положений, позволяющих ускорить процесс и построить чертеж крепкого и надежного дома.

Создание проекта

Запустив данную программу, начинать лучше всего с проектирования цокольного этажа. В открывшемся окне необходимо будет сначала обратить внимание на ту панель, которая находится слева. Здесь находятся самые разные инструменты для работы, в том числе и элементы каждого дома. Например, это может быть:

  • Дверь;
  • Окна;
  • Стена;
  • Колонны;
  • Лестница;
  • Крыша и т.д.

Для того чтобы составить проект цокольного этажа, необходимо выбрать соответствующий раздел и слева на панели, которая уже была описана, выбрать вкладку «Стена». В появившемся окне нужно найти материалы, с помощью которых будет сделана эта конструкция.


Выбрать можно, например, камень. В данном окне обязательно поставьте галочку напротив пункта «Выбрать для всех». Далее с помощью мышки необходимо будет нарисовать примерный план цокольного этажа. Для этого кликните левой кнопкой мыши и ведите курсор в ту или иную сторону.

Обычно это квадратный либо прямоугольный периметр этажа. Предварительно можно начертить план каждого этажа в соответствии с теми габаритами, которыми будет обладать будущий домик. Очертив периметр, можно будет сразу же посмотреть в 3D-разрешении вид цокольного этажа. Качество получаемой картинки достаточно высокое, поэтому вы можете самостоятельно увеличивать изображение до максимума и рассматривать каждый кирпичик.

Дальнейшее руководство

Если в полученном проекте вас все устраивает, можно переходить к созданию перекрытия. Для этого нужно опять-таки слева найти вкладку «Перекрытие» и щелкнуть по ней левой кнопкой мыши. В открывшемся окне вам тоже нужно будет выбрать материал, лучше всего использовать железобетон. И конечно же, не забывайте о том, что нужно выбрать параметр «толщина перекрытия».

Здесь же выбирается и покрытие 2 этажа. Можете выбрать, например, паркет, и в соответствии с вашими требованиями, с дизайном будущего помещения выбирается и его цвет, например, зеленый. Далее начинаете чертить периметр перекрытия так же, как это делалось на предыдущем этапе, когда вы очерчивали периметр 1 этажа. В данном случае нужно ввести мышкой по самой стене, желательно по ее центру.

Установка лестницы в проекте дома

Для того чтобы сделать следующий этаж, необходимо выбрать вкладку «1 этаж» и после этого, точно так же как вы действовали в первом случае, нужно зайти в левую панель, найти параметр «Стена» и подобрать для нее те или иные габариты.

Так, можно выбрать материал уже не камень, а белый кирпич, толщину стены выбрать например, 400 мм, высоту — 3000 мм. Не забывайте еще и о том, что нужно указать габариты самого кирпича.

В данном случае кирпич белый будет лишь облицовочным материалом, а газобетонный блок — основным строительным материалом. Установив все эти значения, нужно будет снова нарисовать проект и планировку дома в соответствии с тем, как был создан цокольный этаж. На модели 3D данного проекта видно, что цоколь и стены 1 этажа совпадают между собой и находятся на одном уровне. Но нужно будет сделать так, чтобы стена 1 этажа немного выходила за периметр цоколя.

Проектирование гостиной вы специальной программе

Чтобы это сделать, нужно сначала левой кнопкой мыши выделить все стены, потом правой кнопкой нажать и выбрать функцию «Параметры внутренней стены». В появившемся окне справа вы увидите опцию «Линия края», ее показатель нужно будет увеличить.

Окна, двери, балки, крыша

Итак, как только стена и цоколь будут готовы, можно переходить к вставке окон и дверей. Для этого не нужно знать, как нарисовать тот или иной элемент. Необходимо сначала выбрать слева на панели значение «Дверь». В появившемся окне вы увидите множество самых разных вариантов дверей, их габариты, материалы и многое другое. Здесь же задаются все размеры двери. Ширина ее может быть, например, 1,5 м, высота — 2,5 м.


Далее вы увидите, что мышка уже не просто рисует линии, а перетаскивает небольшой прямоугольный участок, которым и является будущая дверь. Располагать ее можно абсолютно на любой стене, и после того, как вы ее поставили, можно будет потом посмотреть домик на 3D-модели. Если вас что-то не устроит, можно будет в любой момент поменять ее месторасположение. Точно так же осуществляется и вставка окон. Все эти изменения можно будет посмотреть не только снаружи, но и изнутри. Балки и перекрытия ставятся на 1 этаж тоже достаточно просто. Для этого вы находите на панели соответствующую вкладку и задаете все необходимые габариты:
  • Ширину;
  • Высоту;
  • Материал;
  • Цвет.

Такими балками нужно будет покрыть весь потолок. Между ними обязательно задается интервал, после чего остается только сделать план крыши. Во вкладке «Крыша» нужно установить цвет крыши и материал, которым она будет покрыта. Здесь же устанавливается расстояние от потолка до верхней точки крыши, например, 3000. Чертим контур дома, а далее программа сама спроектирует ее форму. Таким образом, проект дома можно сделать быстро даже самостоятельно.

planvsem.ru

выбор программы, пошаговая инструкция, советы и рекомендации — RUUD

Содержание статьи:

Перед тем как начать строительство дома, необходимо произвести четкие расчеты и составить карту будущего помещения. Для этого многие специалисты и профессиональные строители сначала создают план. Он помогает сформировать будущее помещение и грамотно распределить свободное место. Проектирование и планирование любого жилищного объекта — ответственный этап. Если этого не сделать, то при возведении стен или закладке фундамента начнут появляться первые проблемы.

Общие сведения

Строительство любого дома происходит поэтапно. Это позволяет сформировать правильно все работы и точно рассчитать затраты на необходимый материал. Те, кто начинают строительство любого типа недвижимости самостоятельно, также должны придерживаться четкого плана. Это позволит не только быстро и правильно возводить нужные объекты на земле, но и точно рассчитывать траты на выполнение этих действий.

Вам будет интересно:Почему не устанавливается Windows 10 с флешки: советы по устранению проблемы и созданию загрузочной флешки

В Сети и на различных форумах часто можно встретить вопрос, как нарисовать план дома на компьютере самому. Это довольно сложная задача. Однако, разработчики постоянно улучшают приложения и вводят новые инструменты для проектирования, которые позволяют справляться с такой задачей быстро и без сложного уровня подготовки.

Вам будет интересно:Рейтинг мессенджеров в России

Стоит понимать, что любой проект — это не только проявление собственной фантазии. Важно рассчитывать высоту стен, этажность, правильно составлять крышу и мансарду. Необходимо перед началом столь интересного занятия ознакомиться с азами строительства и подобрать для себя несколько подходящих вариантов.

О проекте дома

Нарисовать план дома на компьютере можно даже через стандартный графический редактор. Однако точность внесенных параметров будет практически отсутствовать. Кроме того, важно рассматривать проект дома в нескольких плоскостях. Для этого есть специальные инструменты в приложениях, которые позволяют создавать изображения будущей постройки в трехмерном и двухмерном пространстве.

Боковой вид дает возможность рассчитать высоту стен и посмотреть на будущий дом с каждой стороны. При этом будет понятно, как правильно располагать окна и все выходы в таком типе помещения. Вид сверху необходим для проектирования внутренних помещений. Особенно это полезно, если разрабатывается план дома, который будет состоять из нескольких этажей.

Вам будет интересно:Bash Scripting: руководство по созданию

Тогда план на двухмерной плоскости будет описывать ряд помещений на каждом уровне в доме. Внутри такого проекта обычно изображаются дверные и оконные проемы. После этого основную площадь используют для заполнения необходимыми на этаже комнатами, для чего устанавливаются перегородки в виде стен.

Как сделать планировку дома самостоятельно на компьютере, если нет четкого представления, какие именно комнаты нужны?

Здесь важно опираться на следующие базовые показатели:

  • Составление плана начинается с установки вертикальной оси по несущим стенам относительно земли (фундамента).
  • Этажность дома для семьи до 8 человек не более 2.
  • Высота внешних стен составляет 2,7 – 3 метра.
  • Толщина пола — до 45 см.
  • Толщина стен — до 0,75 метра (в зависимости от того, будет ли использоваться утеплитель).
  • Дверной проем высотой 1,9 и шириной 1,5 метра.
  • Стандартный оконный проем на 2 створки высотой 1,5 метра и шириной до 1,8 метра.
  • Высота крыши до 2 – 2,5 метра.

Этих данных на начальном этапе будет достаточно для оставления проекта с помощью ПО.

Внутренняя планировка

Как нарисовать план дома на компьютере самому так, чтобы проставить точные разметки под окна и двери? Эта задача не из простых. Представленные выше параметры помогут определиться с внешними размерами здания. Однако нужно учитывать, что некоторые параметры могут быть изменены. Это в большой мере касается окон. По желанию их можно установить любой формы. Поэтому следует сначала определиться с их типом. Узнать точные размеры можно в компании, где они будут закупаться.

Внутренняя планировка формируется по следующему принципу:

  • Определяются места для парадного и дополнительного входов.
  • Отмечается место под санитарный узел. Площадь ванной комнаты обычно принимается до 5 кв. метров. Площадь туалета — до 3 кв. метров.
  • Определяется место под размещение котельного и бойлерного оборудования. Для них нужна комната площадью до 10 кв. метров.
  • Выделяется пространство под кухню (до 15 кв. метров). Часто в жилых домах кухня совмещается с гостиной, поэтому площадь может вырасти до 30- 50 кв. метров.
  • Оставшееся место отводится под зал до 50 кв. метров и гостевую спальню до 15 кв. метров.
  • Остальное пространство — это коридор, холл и лестница на второй этаж.

Вам будет интересно:Как называется программа для просмотра DWG-файлов?

Стоит обратить внимание на то, что рассматривается пример проекта дома на 2 этажа общей площадью до 180 кв. метров.

Внутренняя планировка на втором этаже следующая:

  • Разметка спален. Для семьи из 4 человек количество комнат может быть 2 или 3. Родительская спальня площадью до 20 кв. метров. Детская — до 40 кв. метров либо каждая по 20 метров квадратных.
  • Обязательно предусматривается санузел (3-5 кв. метров) и ванная комната (5-7 кв. метров).
  • Остальное место оборудуется под зону свободного назначения. При желании можно выделить гардеробную до 15 кв. метров или личный кабинет.

Стоит также подчеркнуть, что толщина внутренних стен обычно не превышает 30-35 см. Если необходимо сделать план одноэтажного дома, то его площадь сокращается до 160 кв. метров. Добавляется 2-3 жилые комнаты, которые соединяются при помощи коридора. Дверные проемы внутри по параметрам идентичны входным.

Самостоятельное составление плана

Решив самостоятельно составить план дома на компьютере, пользователь должен быть готов к тому, что это процесс достаточно долгий по времени. Это не связанно со сложностью проекта, а зависит от того, что для технических расчетов потребуется вводить каждые параметры вручную. Не все из представленного списка программ имеют возможность составления точной инженерной проектировки.

Общий план действий по работе в программе будет выглядеть следующим образом:

  • Обозначается земельный участок, на котором будет стоять дом, и вводится его площадь.
  • Устанавливаются вертикальные оси (перпендикулярно плоскости участка). Желательно иметь преставление на схеме о расположении сторон света, чтобы знать, где будет солнечная сторона. Это необходимо при планировании внутренних комнат.
  • При создании проекта дома на 2 этажа общая площадь будет примерно до 180 кв. метров. Поэтому на земельном участке располагается основной короб из внешних стен в форме прямоугольника либо квадрата.
  • Зная, что этажа будет 2, и руководствуясь представленными выше параметрами, задается высота дома по стенам и полу (2,7 + 0,45 + 2,7).
  • Обозначатся центральный и дополнительный вход.
  • На первом этаже выделяется место под котельную и бойлерную.
  • Далее выделяются комнаты сантехнического назначения и кухня.
  • Формируется остальная площадь исходя из пожеланий составителя. Обязательно выделяется место для входа (не менее 5 кв. метров) и лестничный пролет на второй этаж до 3 кв. метров.
  • Дверные проемы подбираются, исходя из предпочтений и внутреннего дизайна помещения.
  • На втором этаже формируется выход с лестничного пролета до 3 метров.
  • Выделяются комнаты сантехнического назначения 3 и 5 кв. метров.
  • Оставшаяся площадь отводится под спальные комнаты родителей и детей, а также бытовые помещения.
  • Устанавливаются оконные проемы на двух этажах, согласно расположению каждой комнаты.

Крыша оформляется в последний момент. Ее наклон должен быть не менее 45 градусов, чтобы обеспечить плавный скат попадающих на нее объектов.

Как нарисовать план дома на компьютере самому и перенести его в натуральную величину? Этот вопрос также актуальный. Однако не стоит забывать, что составляемая схема нужна для оценки будущей недвижимости в качестве квадратуры и затрат на материалы. Без должного уровня знаний в строительной сфере возведение дома стоит доверить профессионалам.

Основные рекомендации

Решив самостоятельно начертить план дома на компьютере, важно придерживаться основных советов и рекомендаций, которыми всегда делятся проектировщики и инженеры на тематических форумах, посвященных строительству жилых помещений.

Основные из них выглядят следующим образом:

  • При составлении плана объекта необходимо опираться на бюджет, чтобы избежать его дефицита на середине возведения дома.
  • Количество этажей должно быть не более трех.
  • В каждом помещении должны быть оконные проемы. Это повышает функциональность комнат.
  • Количество комнат должно быть не более 4-5 на каждом этаже (это зависит от площади самого дома).

Кроме того, важно точно спроектировать крышу. Она должна быть функциональной в использовании.

Программы на ПК

Ответить на вопрос пользователей, как рисовать план дома на компьютере, поможет современное и многофункциональное программное обеспечение. Существует много различных цифровых проектов, которые помогут даже неопытному владельцу ПК быстро составить схему и план дома.

Каждое из приложений имеет свой уровень сложности и набор инструментов для создания схем вычислений объекта. Ниже будут представлены самые популярные программы для создания домов в двухмерной и трехмерной плоскостях.

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Вам будет интересно:»Снапчат» – что это? Особенности использования

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

AutoCAD

Как начертить план дома самому на компьютере и рассчитать все необходимые инженерные параметры, можно посмотреть в программе AutoCAD. Это популярное во всем мире приложение, которым пользуются как любители, так и профессионалы. Связанно это с тем, что программное обеспечение имеет тысячи различных фильтров и инструментов. Есть разные версии, что зависит от того, какой тип проекта необходимо создать.

Еще одно преимущество заключается в том, что приложение может созданный в двухмерной плоскости объект сразу перенести на трехмерное пространство. Есть фильтры, позволяющие создавать постройки и различные типы помещений, в соответствии с установленными параметрами в ГОСТах.

Однако есть и один нюанс – все версии программы являются полностью платными. Еще одной важной особенность в программе является наличие возможности создавать объекты произвольной формы и при этом получать их точные параметры. Это будет удобно, если необходимо создать проект нестандартного дома.

Floor Plan 3D

Если интересует вопрос, как составить план дома самому на компьютере в двухмерной плоскости, то это приложение позволит сделать его всего за пару часов. Есть также дополнение в программе, которое дает возможность при внесении необходимых параметров в план дома получить его изображение в трехмерном поле.

Из особенностей программного обеспечения выделяется:

  • Возможность проектирования фасада здания.
  • Оформление внутренних помещений.
  • Полный дизайн интерьера.
  • Возможность расчета объема материалов и их стоимость.

Дополнительно в базе данных программы есть много интерактивных советов по планированию. Стоит отметить, что данной программой пользуются многие строительные компании.

ArCon

Составить план дома на компьютере через программу можно в режиме конструктора. Весь проект собирается по блокам при помощи фиксации каждой детали. Это вполне просто делается. При необходимости можно получить итоговый расчет по каждому из показателей.

Чаще всего приложение применяется при детальном планировании участка и стоящего на нем объекта. В базе ПО заложено более 3000 наименований строительных материалов и более 1000 готовых решений.

Меню для работы понятное и простое. Каждый элемент на рабочей панели имеет графическое отображение. При необходимости появляются подсказки и короткие уроки по проектированию и расчету необходимого объекта.

Envisioneer Express

Программа на профессиональном уровне позволяет оформить проект дома. Для этого есть несколько режимов работы в различных плоскостях. Действует полная система просмотра помещения и внешнего вида здания под разными углами.

Все объекты выглядят довольно реалистично. При установке стен и других основных конструкций дома нужно вводить точные параметры. Это позволяет сразу получить дом по необходимым расчетам. В базе есть различные варианты интерьерной отделки и предметы мебели. При помощи строительных материалов можно рассчитать затраты на возведение здания и посмотреть, как оно будет выглядеть.

Вывод

Рассматривая вопрос, как нарисовать план дома на компьютере самому, стоит соблюдать основные требования, связанные с расчетами. Важно понимать, что каждый тип внутреннего помещения имеет уже заложенные размеры. Устанавливая стену или перегородку, проектируется новое помещение.

При планировании цокольного этажа, важно рассчитать точную нагрузку. Если дом будет в два либо три этажа, для укрепления конструкции необходимо устанавливать в подвальном помещении дополнительные колонны и балки. Остальные параметры могут быть вычислены автоматически при внешнем планировании объекта, исходя из заложенных показателей.

Источник

ruud.ru

как сделать проект дома самому

Для многих людей загородный дом является чем-то наподобие заветной мечты – перспектива отдохнуть от городской суеты в уютном уголке кажется достаточно радужной. Более того, хочется не просто приобрести уже готовое строение с обустроенным приусадебным участком, а создать усадьбу своей мечты, в которой будут правильно воплощены все пожелания относительно дизайна и планировки. Остается только одно – перенести свои задумки на бумагу, а уже затем, составив проект дома и определив его месторасположение на участке, воплощать в жизнь (заниматься непосредственно строительством дома). Если в отношении второго момента, по определению, не может быть никаких сомнений относительно необходимости сторонней помощи – даже в том случае, если вы будете профессиональным строителем, самостоятельно возвести правильный особняк вы не сможете, а вот затраты на составление архитектора можно исключить. Каким образом проектирование и строительство можно удешевить? Да очень просто – выполнить самому его работу вполне возможно, даже не имея каких-либо специальных навыков создания проекта частного дома. Осуществить проектирование дома (нарисовать его на бумаге схематически), на самом деле, не так уж и сложно!

Что нужно учитывать при самостоятельном составлении проекта собственного дома?

Самое главное заключается в том, чтобы разработанный вами проект строительства дома создавался опираясь на следующие принципы:

  1. Множественная функциональность – то есть, возведенный дом по этому проекту будет удобен и практичен во всех отношениях. Проект дома своими руками должен быть не хуже архитекторского;

  2. Простота конструкции – сделать проект дома несложно будет только в том случае, если он не будет предполагать каких-либо изысков. Создание какого-то особо сложного проекта, реализация которого потребует огромного количества творческих изысков, человеку, не имеющему специального образования, крайне не рекомендуется, ибо можно не учесть некоторые принципиально важные вещи;

  3. Эстетичность – конечно же, загородный дом должен выглядеть красиво и радовать взор своих хозяев. Проект надежного дома должен быть еще и эффектным!

Запомните – в том случае, если проект будет создан с учетом этих принципов, то он и в жизни будет очень неплох. Опять –таки, речь идет о достаточно примитивном самостоятельном строении – коттедж премиум-класса любитель не спроектирует. Проектированием домов такого уровня заниматься должен только архитектор – новички здесь очень часто делают ошибки.

Содержание

  1. Предварительный этап — разведка
  2. Начало проектирования дома
  3. Подвальное помещение / фундамент
  4. Проект первого этажа
  5. Второй этаж
  6. Мансарда / крыша
  7. Утверждение проекта для начала строительства

Геологическая разведка участка дома

С чего начинается «работа над проектом дома своими руками»? В первую очередь, при работе над проектом дома самостоятельно, необходимо провести геологическую разведку участка – оценить характер местности, почвы и узнать уровень стояния грунтовых вод. Лучшее время года для этого – весна, тогда их уровень находится максимально высоко и есть возможность с максимальной достоверностью определить этот показатель. Сделать это очень важно исходя из того, что именно данный показатель имеет наибольшее значение при закладке фундамента частного дома.

Для определения глубины залегания грунтовых вод рекомендуем обратиться к специалисту

Начало проектирования дома

Для наглядного примера наша редакция использовала программу бесплатную демо-версию программы «Визикон». Но все действия вполне можно выполнить и на обычном листе бумаги. Для примера был выбран простой проект двухэтажного дома 10 м х 10 м

Для проектирования домов необходимо будет «вооружиться» обычным тетрадным листом в клеточку и карандашом, задав при этом соответствующий масштаб. Рациональнее всего в данной ситуации будет поступить следующим образом – десять метров участка условно обозначить двумя клеточками. Таким образом, один миллиметр на линейке будет равняться 1 метру в реальной жизни – соотношение один к тысяче.

Шаг 1: наносим контур дома на тетрадный лист с помощью линейки и карандаша в масштабе 1:1000, т.е. 1 мм на бумаге будет равен 1 метру

Нанесение на бумагу контура самого участка, а также будущих строений. В данном случае все работы необходимо осуществлять в строгом соответствии с правильным масштабом – старательно перемеряя каждый метр на земле и нанося его на бумагу в соответствии размеров один к тысяче, вы обеспечиваете надежность и эстетичность возводимого здания. Нарисовать проект таким способом можно очень быстро. Обязательно надо учитывать не только контуры участка, отданного под проектирование и строительство, но и все расположенные объекты на участке, которые находились там еще до его планируемого возведения, и при этом их перенести не представляется никакой возможности. После этого можно будет приступить к проектированию самого здания – для упрощения задания, предположим, что проектируемый дом будет состоять из четырех комнат, кухни и двух санузлов (стандартное жилье для семьи из нескольких человек).

Подвальное помещение / фундамент

Несколько слов относительно проектирования подвального помещения. Необходимо отметить, что далеко не всегда в нем есть необходимость. Например, в том случае, если грунтовые воды стоят высоко, то это будет очень дорогим удовольствием – намного проще будет в проект включить еще одну комнату — как дополнительное помещение.

Проект первого этажа

Наносим на эскиз тамбур и прихожую – а уже из нее будут переходы в кухню и другие комнаты. Располагать помещения необходимо с учетом следующих моментов:

  1. Санузел и кухню следует размещать в непосредственной близости друг к другу – благодаря этому расположению намного проще будет проводить коммуникации;

  2. Очень неплохо, если составленный проект подразумевает отсутствие проходных комнат – это неотъемлемый элемент комфорта;

  3. На первом этаже надо учитывать наличие всех вспомогательных конструкций и помещений – их расположение будет очень важно не только для обеспечения функциональной пригодности дома, но и для комфортного перемещения жильцов.

Шаг 2: чертим все комнаты и помещения первого этажа с необходимым размером

После этого располагаем и планируем все двери нашего дома

Шаг 3: проектируем двери на первом этаже

Затем окна с учетом желаемой освещенности комнат и вашего бюджета

Шаг 4: проектируем окна на первом этаже

В итоге получаем такой первый этаж:

Вот такая получилась 3D модель первого этажа

Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа

Проектирование мансарды и крыши

Решили создать проект дома сами – не нужно будет пытаться нарисовать какую-то слишком «заумную» крышу с большим количеством изгибов. Запомните – крыша является одним из самых важных структурных компонентов в доме, и пытаться создавать дополнительную эстетичность, поставив под вопрос надежность, уж точно не стоит. Это все приведет к тому, что местах изгибов возникнут течи. Рисуете проект – будьте добры, исповедуйте принципы минимализма в архитектуре.

Для проектирования подобной крыши без архитектора не обойтись

Зависимость проектировки дома с изоляцией

Есть одно очень важное правило – все вспомогательные помещения необходимо строить с северной стороны. Несмотря на то, что теплоизоляция, выполняемая при помощи строительных материалов, имеет первостепенное значение, взаимное расположение комнат также нельзя выпускать из виду – хотя бы из-за экономии расхода энергии на обогрев дома.

Утверждение проекта для начала строительства

Необходимость корректировки проекта. Даже в том случае, если вы сами смогли изобразить на бумаге дом своей мечты, необходимо будет перед началом строительства дома все-таки проконсультироваться со специалистами – мнение грамотного прораба или же архитектора лишним не будет. Как минимум, необходимо будет согласовать следующие моменты:

  1. Проведение электрики;

  2. Проведение собственной канализации;

  3. Проведение водоснабжения;

Необходимо понимать, что все указанные выше вопросы не являются художественной или архитектурной частью проекта. Это все — самые рутинные вопросы, грамотный подход к решению которых обеспечивается только профессионалами своего дела. В крайнем случае, любой недосмотр при самостоятельном составлении проекта дома, который допустил человек, не имеющий профильного образования, может быть подкорректирован грамотным прорабом, который практическую сторону любой идеи понимает намного лучше. Хотя даже в том случае, если проект составляется профессиональными архитекторами, то также не исключаются чисто практические недочеты.

Самостоятельная работа над проектом дома и ее преимущества

Проект своего дома вы можете создавать сами – для того, чтобы разработать чертежи взаимного расположения тех или иных помещений, а также определиться с местом дома на участке, не потребуется специальных знаний. Грамотный и ответственный подход к делу обеспечит вам успех мероприятия. Однако в плане проведения коммуникаций надо будет обязательно проконсультироваться с профессионалами. Таким образом можно будет правильно спланировать дом, который прослужит вам верой и правдой.

Читайте про следующие этапы строительства:

Смотрите также видео о том, как сделать проект дома самостоятельно

Читайте про предыдущие этапы строительства:

Проектирование дома самостоятельно: создаем проект дома

4.3 (85.71%) 7 vote[s]

sdelat-dom.ru

Бесплатные программы для проектирования домов на русском языке в 3D


Строительство и создание интерьера начинается с проекта. Программы проектирования домов на русском языке помогут спроектировать коттедж любой этажности, сделать необычную планировку, продумать, каким будет сад или двор.

Сегодня застройщику-любителю нет необходимости карандашом на бумаге самому чертить примитивные схемы будущего дома

В интернете можно скачать самые простые, не требующие опыта, специальных знаний программы для проектирования зданий и сооружений. Они, как правило, предлагаются пользователям бесплатно. Более сложное программное обеспечение для работы опытных профессионалов, дизайнеров и архитекторов стоит немалых денег, а новичку разобраться во всех тонкостях их использования довольно сложно.

Вернуться к оглавлению

Содержание материала

Как выбрать программу для проектирования

Выбор софта для разработки дизайн-проекта зависит от цели, которую ставит перед собой пользователь.

Параметры выбора:

  1. Во время проектирования бани, коттеджа нужно определить, достаточно ли создать его трехмерное изображение. Или нужно увидеть его в реальной местности, в окружении уже существующих объектов.
  2. Нужна ли смета проекта.
  3. Будет ли полезно использовать материалы реальных компаний.
  4. Нужно ли наносить размеры, названия и другие пометки на макет.
  5. Насколько точным должна быть передача размеров.
  6. Нужно ли сохранять проект в облаке, чтобы обеспечить к нему доступ других людей в любое время.
  7. Предполагаете ли  вы работать с готовыми библиотеками или будете сами создавать объекты. Нужны ли отдельные темы по ландшафтному дизайну.

Для разработки интерьера лучше подойдет один инструмент, для архитектурного строения – другой.

Дом-3Д

В бесплатной программе Дом-3D разберется любой человек, не занимающийся архитектурой и дизайном. Она русифицирована, удобна в использовании, имеет понятный интерфейс, не требует специальных знаний и опыта. Работает на последних версиях Windows и не нуждается в мощном компьютере. Большой выбор функций позволяет выполнять задачи любой сложности.

Скачать Дом-3Д версии 3.1

Скачать Дом-3Д версии 3.2

Основная функция программы – проектирование домов и внутренней планировки комнат, а также трёхмерная визуализация спроектированных с её помощью объектов.

Интерфейс софта Дом-3D

Возможности этого редактора:

  1. Всестороннее, подробное моделирование жилых построек. Графический редактор имеет встроенный архитектурный модуль для проектирования стен, крыши, оконных проёмов, дверных конструкций и других сложных элементов дома. Она позволяет их редактировать, изменять размер по желанию пользователя, а затем просматривать в формате 3Д, что очень удобно для предварительной оценки будущего жилища.
  2. Разработка дизайна дома и внутренней обстановки помещений. С помощью программного редактора можно придумать планировку комнат, обставить их мебелью. При этом можно экспериментировать с цветовыми схемами, предметами меблировки, чтобы достичь наибольшего уюта и комфорта. Каждой домохозяйке предоставляется возможность пройтись по виртуальному дому, чтобы увидеть достоинства и недостатки проекта.
  3. Конструирование самой разнообразной корпусной мебели. Просмотр её на плоском чертеже и в формате 3Д позволяет выявить недостатки проектирования с целью их своевременного устранения.
  4. Просмотр разновидностей потолка, укладки напольной, настенной плитки.
    Это необходимо для оценки общего цветового колорита, текстуры оформления ванной, туалета, кухни, чтобы выбрать самый подходящий вариант.
  5. Выбор изделий из имеющегося каталога. В проектируемый интерьер и дизайн квартиры можно добавлять готовые конструкции мягкой или корпусной мебели, а также различные дополнительные аксессуары, которые имеет программа. Выбранные объекты можно расставлять, вращать, перемещать в прямоугольной или перспективной проекции.
  6. Проектирование вспомогательных конструкций: лестниц в доме, заборов, поручней, перил. Без них не обходится ни один особняк, особенно загородный коттедж или вилла.

Разработчики программного обеспечения постоянно трудятся над его усовершенствованием. Пользователям рекомендуется скачать новейшую версию, которая более функциональна в работе.

Смотрите в видео: урок дизайн в софте Дом 3Д.

Она дополнена удобным менеджером фасадов, новыми материалами для отделки полов и потолков, дополнительными источниками освещения.

Версии Дом-3D 3.1 и 3.2 подходят для проектирования лестниц, перил, заборов. Они включают новые материалы для полов и потолка, оригинальные источники освещения.

Основной недостаток – инструмент не работает на старых версиях Windows.

Дизайн Интерьера 3D

Программа на русском языке создана для работы на Windows и работает бесплатно. В ней можно человеку, не имеющему образования архитектора и дизайнера, создать проект дома, квартиры, офиса или спланировать ремонт.

Скачать программу Дизайн Интерьера 3D можете на нашем сайте по ссылке.

Для создания интерьера разработан каталог более чем 120 отделочных материалов

Свыше 50 вариантов мебели позволят придумать неповторимый дизайн кухни, гостиной, кабинета, ванной. Различные варианты декора и аксессуары дополнят дом мечты.

Для работы загружается план квартиры или коттеджа. Если плана нет, его можно создать с помощью встроенного редактора. После разработки можно начать выбирать двери, обои и половое покрытие.

Преимущества Дизайн Интерьера 3D:

  • простота использования;
  • большой выбор материалов;
  • разнообразная мебель;
  • выбор размера, цвета деталей;
  • можно распечатать готовый проект для работы строителей или мебельщиков.

Среди недостатков отмечают:

  • не совсем точную передачу размеров;
  • ограничения в бесплатной версии;
  • занимает много оперативной памяти.

Изменить обстановку, добавить дополнительные аксессуары можно просто выбрав мышкой нужную деталь.

Смотрите обзорный видеоурок Дизайн Интерьера 3D.

SketchUp

В программе для трехмерного моделирования SketchUp есть функции для создания интерьера, проектирования ландшафта. В ней можно сделать макет особняка, сауны, подсобных помещений, парилки. Она разрабатывалась как инструмент для быстрого эскизного моделирования.

Скачайте бесплатно SketchUpс нашего сайте.

Главная задача SketchUp – создание точных и правильных геометрических форм.

Новый проект, который создан в SkatchUp

Возможности программного обеспечения:

  1. Контроль над параметрами проекта, для чего вместо множества окон имеется рамка внизу справа.
  2. Масштабирование и деление созданных проектов на секции для удобной их корректировки.
  3. Создание трёхмерных моделей домов на основе одной или нескольких фотографий.
  4. Доступ к различным графическим эффектам, существенно повышающих качественный уровень презентации проектов: использование водяных знаков, объёмного текста, интеграция двухмерных фотографий, текстов с трёхмерными моделями.
  5. Имитация ландшафта, поверхности земли, графически точных теней.
  6. Предоставление библиотеки стилей, материалов, компонентов, которые можно пополнять самостоятельно, а потом загружать их в разрабатываемый проект.

Благодаря таким широким возможностям программа используется в различных сферах. Она удобна при разработке решений в архитектуре, моделировании зданий, оформлении ландшафтного дизайна и интерьера, проектировании зданий и инженерных сооружений. Печники используют её при конструировании печей и каминов, чтобы потом просмотреть свои модели в формате 3Д.

Советуем посмотреть обучающее видео по программе SketchUp.

VisiCon

Программа российских разработчиков эффективна для проектирования лестниц, других архитектурных элементов, создания интерьера офисных, торговых помещений, квартиры. Есть базовая и профессиональная версии, отличающиеся ценой и возможностями.

Скачать программу VisiCon можете бесплатно на нашем сайте.

Элементы дизайн-проекта можно создать или выбрать готовый из тематической библиотеки. Базовая комплектация включает более 100 тем, профессиональная – более 700.

Объекты, включенные в библиотеку, взяты из реально существующих каталогов российских компаний.

Это позволяет при разработке макета зафиксировать данные используемого элемента:

  • артикул;
  • название;
  • размеры;
  • количество в коробке;
  • единицу измерения;
  • цену.

Допускается изменение этой информации и экспорт в файлы формата HTML или DOC для подготовки смет и расчетов.

Основные темы:

  1. Строительные конструкции. В раздел включены архитектурные элементы, например, балконы, лестницы, окна, колонны.
  2. Офис. Содержит все для меблировки рабочих мест.
  3. Кухня. Библиотека включает все необходимые элементы для проектирования кухни.
  4. Жилые помещения. Предлагается большой выбор зеркал, стеллажей, кресел, кроватей.
  5. Торговое оборудование. В библиотеке есть витрины, горки, прилавки, кассы.
  6. Текстуры. Позволяет изменять цвет, прозрачность и даже отражение света. Это удобно для создания, например, стекол. Меняя его свойства можно создать настоящие витражи.

Библиотеки пополняются самостоятельно созданными объектами.

Готовый проект можно увидеть на плоскости и в трехмерной модели с разных точек зрения, разного расстояния

Результат сохраняется в файл или печатается на принтере.

Основные недостатки:

  1. Выделенный объект нельзя вставить в другой проект или помещение.
  2. Нет функции нанесения размеров.

Sweet Home 3D

Это простая программа для проектирования дома, планировки интерьера комнат, расстановки мебели в созданном по своему усмотрению пространстве. Варианты конечного результата можно просмотреть в графическом варианте 3Д.

Скачать Sweet Home 3D можете по ссылке.

Каждый шаг моделирования сопровождается подсказками, поэтому в ней способен разобраться пользователь, не имеющий навыков компьютерного дизайна

Графический редактор удобно использовать также при обновлении интерьера всего дома и каждого его помещения. Применение его по максимуму – это виртуальное возведение нового жилища, разработка проекта которого становится простой, доступной, побуждающей к творчеству. По минимуму – меблировка отдельной комнаты с перестановкой мебели для достижения наилучшего варианта.

Программное обеспечение используется в такой последовательности:

  1. Импорт, загрузка плана постройки, отсканированного и применяемого в качестве фонового рисунка. Для ускорения процесса можно по умолчанию использовать дом, который имеет программа.
  2. Рисование стен на фоновом изображении. Они должны быть пока сплошными, без дверных и оконных проёмов, которые добавляются позже. При двойном клике мышкой по стене открываются параметры её настройки.
  3. Добавление окон и дверей. Их размеры будут автоматически рассчитаны и расположены в соответствии с площадью каждой стены.
  4. Создание комнаты. Изменение её размеров производится при помощи индикаторов, расположенных по углам. Не следует забывать о подборе текстуры пола и потолка.
  5. Использование имеющегося каталога мебели. Там образцы расположены по категориям. Эти объекты можно добавлять в дизайн разрабатываемого жилища и корректировать, прибегнув к следующим индикаторам: вращения, приподнятости, высоты, размера.
  6. Добавление подписей к объектам дома и печатание чертежа.

В процессе выполнения всех этих операций следует часто обращаться к 3Д, изменяя угол, точку просмотра. Обзор результатов проектирования в 2Д и в режиме трёхмерного панорамного вида необходим. Всё это поможет обнаружить недостатки проекта, чтобы своевременно их ликвидировать.

Смотрите в видео: инструкция проектирования в программе Sweet Home 3D.

Envisioneer Express

Эту простую программу проектирования домов скачать бесплатно можно на сайте веб-разработчика. Она не требует специального обучения или знаний в области трёхмерного моделирования. С её помощью легко разработать план одно или многоэтажного жилого здания, украсить его дизайн-проектом по своему вкусу, расставить мебель так, чтобы достичь наибольшего комфорта и уюта.

Скачать Envisioneer Express.

Софт позволяет спроектировать дом, стены, окна, двери, полы, потолки, крыши, изменять внутреннюю и внешнюю отделку по цвету и текстуре

Созданный двухмерный план постройки можно одним кликом преобразовать в трёхмерный образец, чтобы рассмотреть его с разных позиций и точек осмотра.

Дополнительные плюсы программы:

  • предложение различных шаблонов под конкретную проектную задачу;
  • наличие большой библиотеки элементов;
  • возможность разработки и моделирования придомового участка;
  • наличие инструмента быстрого создания крыш.

Она предлагает пользователям разработку проекта с использованием предварительных параметров уже созданного плана дома. Имеет шаблоны для возведения каркасных построек и из бруса, а также каталоги корректируемых параметров стен. Обладает богатым набором прямых, Г-образных, проектирование винтовых лестниц, которые можно корректировать по отделочным материалам. Программа позволяет быстро спроектировать крышу здания с различным углом наклона и толщиной конструкции.

Вернуться к оглавлению

Заключение

Программы для проектирования домов позволяют создать оригинальные архитектурные решения и интерьеры. Во многих из них легко разберется даже неопытный пользователь. Функциональность, возможность печати, расчета стоимости материалов делают софт для моделирования удобным средством при выполнении строительных и ремонтных работ.

proekt-sam.ru

Как составить план дома правильно самому на компьютере: советы и программы +Видео

Еще на самом начале строительства, или скорее даже на моменте задумки, частные застройщики сталкиваются с проблемой как составить план дома правильно самому.

Выполненный под заказ план дома может обойтись застройщику довольно дорого, поэтому в данной статье мы рассмотрим вопрос о том, сделать план дома самостоятельно.

Проектирование зданий и домов – довольно сложный и многогранный вопрос. Составление плана дома потребует от вас, как минимум, определенных навыков и знаний в геометрии и черчении. Также вам потребуются данные об особенностях участка, на котором планируется стройка. Не помешает в этом деле и пространственное мышление.

Перед началом работы по проектировке здания продумайте определенные моменты: на проживание скольки человек будет рассчитан дом, какое количество комнат и санузлов вам необходимо предусмотреть, где будет располагаться кухня и др. Соотнесите все эти данные с бюджетом строительства и приступайте к работе.

Варианты выполнения

Сегодня есть несколько способов составить план дома:

  • заказать план для строительства дома у специалистов;
  • самостоятельно начертить его на бумаге, т.е. выполнить от руки;
  • воспользоваться специальными профессиональными программами, которые устанавливаются на компьютере;
  • воспользоваться онлайн сервисами.

Рассмотрим каждый из вариантов составления плана самостоятельно более подробно.

Чертим план дома от руки

Прежде всего, вам понадобится план участка строительства, а также данные о состоянии почвы в этом районе.

План участка понадобится для того, чтобы сориентироваться и определится с размерами дома и его расположением на местности. Данные о почве помогут выбрать оптимальный вид фундамента под дом.

  1. Определитесь с масштабом чертежа и начинайте рисовать план с разметки центровых осей внешних стен и каждой комнаты. Лучше всего делать проект дома простым, без сложных конструктивных решений. Это поможет вам более успешно воплотить его в жизнь и не потратить лишние средства просто ради интересного дизайнерского решения.
  2. Нанесите разметку внутренних стен и стеновых перегородок. Планируйте расположение комнат так, чтобы нежилые помещения располагались на северной стороне, а жилые — на южной.
  3. Определитесь с расположением окон и дверных проемов, обязательно укажите их на плане. Оптимально расположенные оконные проемы так, чтобы в жилые комнаты (спальню, зал, кабинет, детскую) попадало максимальное количество дневного света солнца.
  4. Равномерно с обеих сторон «нарастите» на оси предполагаемую толщину стен в соответствии с выбранным материалом строительства. Не забывайте соблюдать выбранный масштаб чертежа.
  5. Нанесите на план места расположения отопительных приборов (особенно актуально это для загородного дома, где нет возможности подключиться к центральному отоплению).
  6. Определитесь с расположением коммуникаций (на кухне, в санузлах и т.п.) и отметьте их на чертеже.
  7. Нанесите на чертеж разметку с основными размерами стен, перегородок и проемов.
  8. Каждому помещению внутри дома присвойте порядковый номер. Расшифруйте эти номера – определите, какая комната обозначена той или иной цифрой.

Составляем план дома при помощи программы, установленной на компьютер

Сегодня, когда у каждого (дома или на работе) имеется персональный компьютер или ноутбук, совершенно необязательно тратить время и нервы на составление полна дома от руки. Существует некоторое количество программных продуктов, которые можно скачать в интернет и установить на свой ПК. При помощи этих программ, многие из которых рассчитаны на непрофессионалов, можно решить вполне профессиональные задачи и составить план загородного дома любой сложности.

Покупать специализированное программное обеспечение вовсе не обязательно. Достаточно скачать условно бесплатный продукт. Такого рода программное обеспечение дает доступ на некоторый промежуток времени или на количество запусков.

Архитектурные программы проектировщики способны создавать двух- и даже трехмерную модель дома по заданным параметрам. Также есть возможность составить план дома в несколько этажей.

Одина из таких программ — программный продукт Ashampoo Home Designer Pro 2.0. Установленная на компьютер, данная программа поможет вам составить план дома, используя готовые шаблоны и конструктивные решения.

Приступая к работе, вам нужно будет задать основные размеры здания и количество этажей. Далее на черновой макет наносятся двери и окна.

Если у вас имеется план участка, вы можете внести кадастровые данные в программу. 3D модель позволит вам рассмотреть ваш будущий дом и его расположение на местности.

В функции программы Ashampoo Home Designer Pro 2.0 включена возможность проектировки не только помещений, но и крыши будущего дома. Также есть функция по подбору внутренней отделки помещений и даже расстановки мебели.

Также недорогими и достаточно удобными, а главное – понятными ( даже неопытному пользователю), являются программные продукты *Дизайн-студия 3D Home 3.0* или *ArCon Home & Ландшафт*.

Онлайн сервисы

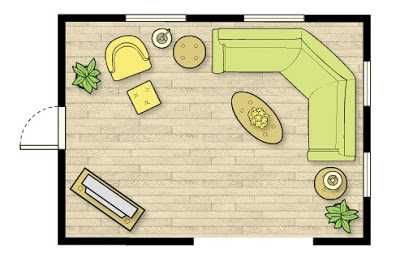

Существуют также и онлайн программы, которые позволяют составлять 2D или 3D модели дома. Одним из таких сервисов является онлайн проектировщик https://ru.floorplanner.com/.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Как сделать проект своего дома самому 🚩 как правильно сделать проект дома 🚩 Дизайн квартиры


До 2004 года для получения разрешения на строительство жилого дома требовался проект, выполненный профессиональным архитектором-проектировщиком, имеющим лицензию. С вступлением в законную силу нового Градостроительного кодекса, это требование было упразднено и, если вы планируете построить жилой дом для своей семьи не выше 3-х этажей, дорогостоящий проект у сертифицированных проектировщиков заказывать не обязательно.

Но строить без проекта тоже нельзя, поскольку, только имея на руках проектное решение вы сможете оценить стоимость строительства, закупить необходимое количество материалов и объяснить строителям, что вы от них хотите.


Сейчас, когда компьютер есть почти в каждом доме, нет никакого смысла в том, чтобы вычерчивать проект и поэтажные планы на бумаге. Чтобы сделать проект дома с нуля, вы можете воспользоваться специализированным программным обеспечением и создать трехмерную модель вашего будущего дома, максимально приближенную к реальности. Современные программные продукты, рассчитанные на непрофессиональных архитекторов, позволяют решать вполне профессиональные задачи. С их помощью вы можете не только сконструировать архитектурное сооружение, «привязав» его к ситуации и рельефу местности, но и разработать внутреннюю планировку и дизайн всех помещений.

Чтобы проектировать дом с учетом рельефа местности, вам потребуется топографическая съемка вашего земельного участка в масштабе 1:500 в электронном или растровом виде. По ней вы сможете сделать трехмерную модель местности и выбрать на ней оптимальное место для размещения жилого дома и подсобных строений, а также спроектировать ландшафтные дизайнерские решения.


Разработчики предлагают широкий выбор продуктов, которые позволят вам воплотить в жизнь свои архитектурно-дизайнерские идеи. Они, конечно, отличаются по цене и функционалу. Для начинающего пользователя можно посоветовать базовую версию пакета VisiCon, а также программы «Дизайн-студия 3D Home 3.0» и «ArCon Home & Ландшафт». У них невысокая цена, удобный, интуитивно понятный русифицированный интерфейс.

Тем пользователям, кто считает себя продвинутым и, вдобавок, владеет английским языком, понравятся имеющие расширенные функциональные возможности программные продукты FloorPlan 3D и Punch Professional Home Design Suite Platinum. Последний особенно привлекателен тем, что в нем вы можете сразу спроектировать и инженерные коммуникации, как внутренние, так и внешние.

www.kakprosto.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
