выбор программы, пошаговая инструкция, советы и рекомендации

Перед тем как начать строительство дома, необходимо произвести четкие расчеты и составить карту будущего помещения. Для этого многие специалисты и профессиональные строители сначала создают план. Он помогает сформировать будущее помещение и грамотно распределить свободное место. Проектирование и планирование любого жилищного объекта — ответственный этап. Если этого не сделать, то при возведении стен или закладке фундамента начнут появляться первые проблемы.

Общие сведения

Строительство любого дома происходит поэтапно. Это позволяет сформировать правильно все работы и точно рассчитать затраты на необходимый материал. Те, кто начинают строительство любого типа недвижимости самостоятельно, также должны придерживаться четкого плана. Это позволит не только быстро и правильно возводить нужные объекты на земле, но и точно рассчитывать траты на выполнение этих действий.

В Сети и на различных форумах часто можно встретить вопрос, как нарисовать план дома на компьютере самому. Это довольно сложная задача. Однако, разработчики постоянно улучшают приложения и вводят новые инструменты для проектирования, которые позволяют справляться с такой задачей быстро и без сложного уровня подготовки.

Стоит понимать, что любой проект — это не только проявление собственной фантазии. Важно рассчитывать высоту стен, этажность, правильно составлять крышу и мансарду. Необходимо перед началом столь интересного занятия ознакомиться с азами строительства и подобрать для себя несколько подходящих вариантов.

О проекте дома

Нарисовать план дома на компьютере можно даже через стандартный графический редактор. Однако точность внесенных параметров будет практически отсутствовать. Кроме того, важно рассматривать проект дома в нескольких плоскостях. Для этого есть специальные инструменты в приложениях, которые позволяют создавать изображения будущей постройки в трехмерном и двухмерном пространстве.

Боковой вид дает возможность рассчитать высоту стен и посмотреть на будущий дом с каждой стороны. При этом будет понятно, как правильно располагать окна и все выходы в таком типе помещения. Вид сверху необходим для проектирования внутренних помещений. Особенно это полезно, если разрабатывается план дома, который будет состоять из нескольких этажей.

Тогда план на двухмерной плоскости будет описывать ряд помещений на каждом уровне в доме. Внутри такого проекта обычно изображаются дверные и оконные проемы. После этого основную площадь используют для заполнения необходимыми на этаже комнатами, для чего устанавливаются перегородки в виде стен.

Как сделать планировку дома самостоятельно на компьютере, если нет четкого представления, какие именно комнаты нужны?

Здесь важно опираться на следующие базовые показатели:

Составление плана начинается с установки вертикальной оси по несущим стенам относительно земли (фундамента).
Этажность дома для семьи до 8 человек не более 2.
Высота внешних стен составляет 2,7 – 3 метра.
Толщина пола — до 45 см.
Толщина стен — до 0,75 метра (в зависимости от того, будет ли использоваться утеплитель).
Дверной проем высотой 1,9 и шириной 1,5 метра.
Стандартный оконный проем на 2 створки высотой 1,5 метра и шириной до 1,8 метра.
Высота крыши до 2 – 2,5 метра.

Этих данных на начальном этапе будет достаточно для оставления проекта с помощью ПО.

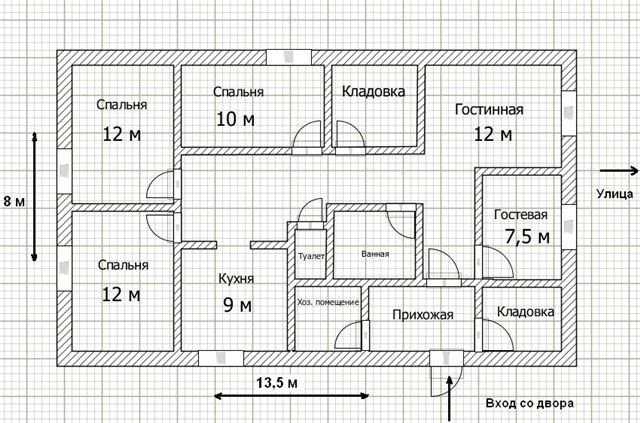

Внутренняя планировка

Как нарисовать план дома на компьютере самому так, чтобы проставить точные разметки под окна и двери? Эта задача не из простых. Представленные выше параметры помогут определиться с внешними размерами здания. Однако нужно учитывать, что некоторые параметры могут быть изменены. Это в большой мере касается окон. По желанию их можно установить любой формы. Поэтому следует сначала определиться с их типом. Узнать точные размеры можно в компании, где они будут закупаться.

Внутренняя планировка формируется по следующему принципу:

Определяются места для парадного и дополнительного входов.
Отмечается место под санитарный узел. Площадь ванной комнаты обычно принимается до 5 кв. метров. Площадь туалета — до 3 кв. метров.
Определяется место под размещение котельного и бойлерного оборудования. Для них нужна комната площадью до 10 кв. метров.
Выделяется пространство под кухню (до 15 кв. метров). Часто в жилых домах кухня совмещается с гостиной, поэтому площадь может вырасти до 30- 50 кв. метров.
Оставшееся место отводится под зал до 50 кв. метров и гостевую спальню до 15 кв. метров.
Остальное пространство — это коридор, холл и лестница на второй этаж.

Стоит обратить внимание на то, что рассматривается пример проекта дома на 2 этажа общей площадью до 180 кв. метров.

Внутренняя планировка на втором этаже следующая:

Разметка спален. Для семьи из 4 человек количество комнат может быть 2 или 3. Родительская спальня площадью до 20 кв. метров. Детская — до 40 кв. метров либо каждая по 20 метров квадратных.
Обязательно предусматривается санузел (3-5 кв. метров) и ванная комната (5-7 кв. метров).
Остальное место оборудуется под зону свободного назначения. При желании можно выделить гардеробную до 15 кв. метров или личный кабинет.

Стоит также подчеркнуть, что толщина внутренних стен обычно не превышает 30-35 см. Если необходимо сделать план одноэтажного дома, то его площадь сокращается до 160 кв. метров. Добавляется 2-3 жилые комнаты, которые соединяются при помощи коридора. Дверные проемы внутри по параметрам идентичны входным.

Самостоятельное составление плана

Решив самостоятельно составить план дома на компьютере, пользователь должен быть готов к тому, что это процесс достаточно долгий по времени. Это не связанно со сложностью проекта, а зависит от того, что для технических расчетов потребуется вводить каждые параметры вручную. Не все из представленного списка программ имеют возможность составления точной инженерной проектировки.

Общий план действий по работе в программе будет выглядеть следующим образом:

Обозначается земельный участок, на котором будет стоять дом, и вводится его площадь.
Устанавливаются вертикальные оси (перпендикулярно плоскости участка). Желательно иметь преставление на схеме о расположении сторон света, чтобы знать, где будет солнечная сторона. Это необходимо при планировании внутренних комнат.
При создании проекта дома на 2 этажа общая площадь будет примерно до 180 кв. метров. Поэтому на земельном участке располагается основной короб из внешних стен в форме прямоугольника либо квадрата.
Зная, что этажа будет 2, и руководствуясь представленными выше параметрами, задается высота дома по стенам и полу (2,7 + 0,45 + 2,7).
Обозначатся центральный и дополнительный вход.
На первом этаже выделяется место под котельную и бойлерную.
Далее выделяются комнаты сантехнического назначения и кухня.
Формируется остальная площадь исходя из пожеланий составителя. Обязательно выделяется место для входа (не менее 5 кв. метров) и лестничный пролет на второй этаж до 3 кв. метров.
Дверные проемы подбираются, исходя из предпочтений и внутреннего дизайна помещения.
На втором этаже формируется выход с лестничного пролета до 3 метров.
Выделяются комнаты сантехнического назначения 3 и 5 кв. метров.
Оставшаяся площадь отводится под спальные комнаты родителей и детей, а также бытовые помещения.
Устанавливаются оконные проемы на двух этажах, согласно расположению каждой комнаты.

Крыша оформляется в последний момент. Ее наклон должен быть не менее 45 градусов, чтобы обеспечить плавный скат попадающих на нее объектов.

Как нарисовать план дома на компьютере самому и перенести его в натуральную величину? Этот вопрос также актуальный. Однако не стоит забывать, что составляемая схема нужна для оценки будущей недвижимости в качестве квадратуры и затрат на материалы. Без должного уровня знаний в строительной сфере возведение дома стоит доверить профессионалам.

Основные рекомендации

Решив самостоятельно начертить план дома на компьютере, важно придерживаться основных советов и рекомендаций, которыми всегда делятся проектировщики и инженеры на тематических форумах, посвященных строительству жилых помещений.

Основные из них выглядят следующим образом:

При составлении плана объекта необходимо опираться на бюджет, чтобы избежать его дефицита на середине возведения дома.
Количество этажей должно быть не более трех.
В каждом помещении должны быть оконные проемы. Это повышает функциональность комнат.
Количество комнат должно быть не более 4-5 на каждом этаже (это зависит от площади самого дома).

Кроме того, важно точно спроектировать крышу. Она должна быть функциональной в использовании.

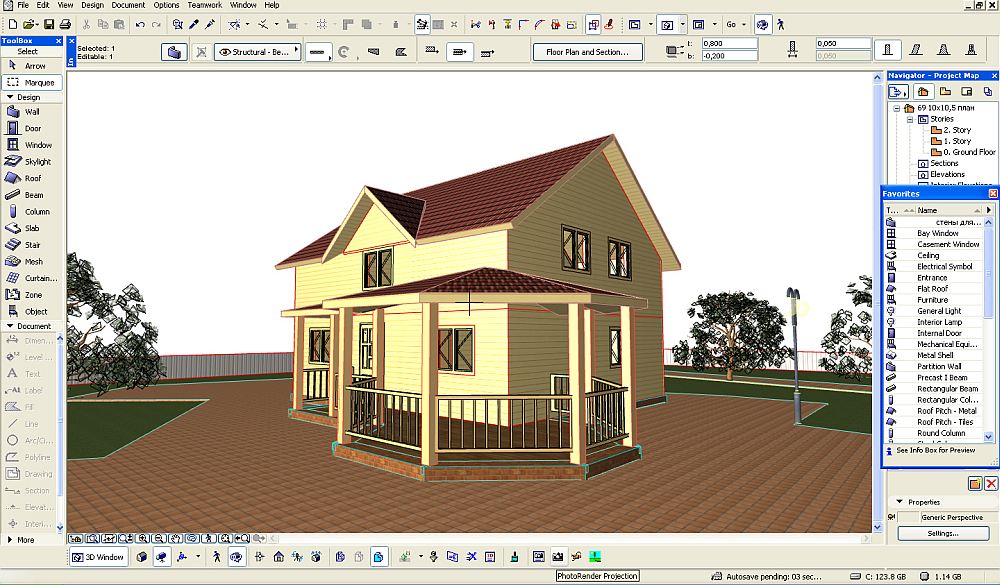

Программы на ПК

Ответить на вопрос пользователей, как рисовать план дома на компьютере, поможет современное и многофункциональное программное обеспечение. Существует много различных цифровых проектов, которые помогут даже неопытному владельцу ПК быстро составить схему и план дома.

Каждое из приложений имеет свой уровень сложности и набор инструментов для создания схем вычислений объекта. Ниже будут представлены самые популярные программы для создания домов в двухмерной и трехмерной плоскостях.

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

AutoCAD

Как начертить план дома самому на компьютере и рассчитать все необходимые инженерные параметры, можно посмотреть в программе AutoCAD. Это популярное во всем мире приложение, которым пользуются как любители, так и профессионалы. Связанно это с тем, что программное обеспечение имеет тысячи различных фильтров и инструментов. Есть разные версии, что зависит от того, какой тип проекта необходимо создать.

Еще одно преимущество заключается в том, что приложение может созданный в двухмерной плоскости объект сразу перенести на трехмерное пространство. Есть фильтры, позволяющие создавать постройки и различные типы помещений, в соответствии с установленными параметрами в ГОСТах.

Однако есть и один нюанс – все версии программы являются полностью платными. Еще одной важной особенность в программе является наличие возможности создавать объекты произвольной формы и при этом получать их точные параметры. Это будет удобно, если необходимо создать проект нестандартного дома.

Floor Plan 3D

Если интересует вопрос, как составить план дома самому на компьютере в двухмерной плоскости, то это приложение позволит сделать его всего за пару часов. Есть также дополнение в программе, которое дает возможность при внесении необходимых параметров в план дома получить его изображение в трехмерном поле.

Из особенностей программного обеспечения выделяется:

Возможность проектирования фасада здания.
Оформление внутренних помещений.
Полный дизайн интерьера.
Возможность расчета объема материалов и их стоимость.

Дополнительно в базе данных программы есть много интерактивных советов по планированию. Стоит отметить, что данной программой пользуются многие строительные компании.

ArCon

Составить план дома на компьютере через программу можно в режиме конструктора. Весь проект собирается по блокам при помощи фиксации каждой детали. Это вполне просто делается. При необходимости можно получить итоговый расчет по каждому из показателей.

Чаще всего приложение применяется при детальном планировании участка и стоящего на нем объекта. В базе ПО заложено более 3000 наименований строительных материалов и более 1000 готовых решений.

Меню для работы понятное и простое. Каждый элемент на рабочей панели имеет графическое отображение. При необходимости появляются подсказки и короткие уроки по проектированию и расчету необходимого объекта.

Envisioneer Express

Программа на профессиональном уровне позволяет оформить проект дома. Для этого есть несколько режимов работы в различных плоскостях. Действует полная система просмотра помещения и внешнего вида здания под разными углами.

Все объекты выглядят довольно реалистично. При установке стен и других основных конструкций дома нужно вводить точные параметры. Это позволяет сразу получить дом по необходимым расчетам. В базе есть различные варианты интерьерной отделки и предметы мебели. При помощи строительных материалов можно рассчитать затраты на возведение здания и посмотреть, как оно будет выглядеть.

Вывод

Рассматривая вопрос, как нарисовать план дома на компьютере самому, стоит соблюдать основные требования, связанные с расчетами. Важно понимать, что каждый тип внутреннего помещения имеет уже заложенные размеры. Устанавливая стену или перегородку, проектируется новое помещение.

При планировании цокольного этажа, важно рассчитать точную нагрузку. Если дом будет в два либо три этажа, для укрепления конструкции необходимо устанавливать в подвальном помещении дополнительные колонны и балки. Остальные параметры могут быть вычислены автоматически при внешнем планировании объекта, исходя из заложенных показателей.

Составляем план дома правильно самостоятельно на компьютере: Обзор программ +Видео

Еще на самом начале строительства, или скорее даже на моменте задумки, частные застройщики сталкиваются с проблемой как составить план дома правильно самому.

Выполненный под заказ план дома может обойтись застройщику довольно дорого, поэтому в данной статье мы рассмотрим вопрос о том, сделать план дома самостоятельно.

[contents]

Проектирование зданий и домов – довольно сложный и многогранный вопрос. Составление плана дома потребует от вас, как минимум, определенных навыков и знаний в геометрии и черчении. Также вам потребуются данные об особенностях участка, на котором планируется стройка. Не помешает в этом деле и пространственное мышление.

Перед началом работы по проектировке здания продумайте определенные моменты: на проживание скольки человек будет рассчитан дом, какое количество комнат и санузлов вам необходимо предусмотреть, где будет располагаться кухня и др.

Соотнесите все эти данные с бюджетом строительства и приступайте к работе.

Содержание:

1 Варианты выполнения
- 1.1 Чертим план дома от руки
- 1.2 Составляем план дома при помощи программы, установленной на компьютер
  - 1.2.1 Онлайн сервисы

Сегодня есть несколько способов составить план дома:

заказать план для строительства дома у специалистов;
самостоятельно начертить его на бумаге, т.е. выполнить от руки;
воспользоваться специальными профессиональными программами, которые устанавливаются на компьютере;
воспользоваться онлайн сервисами.

Рассмотрим каждый из вариантов составления плана самостоятельно более подробно.

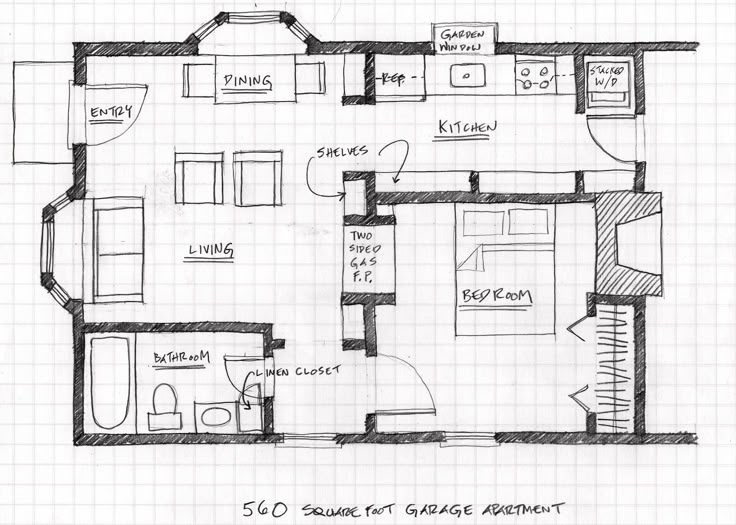

Чертим план дома от руки

Прежде всего, вам понадобится план участка строительства, а также данные о состоянии почвы в этом районе.

План участка понадобится для того, чтобы сориентироваться и определится с размерами дома и его расположением на местности. Данные о почве помогут выбрать оптимальный вид фундамента под дом.

Определитесь с масштабом чертежа и начинайте рисовать план с разметки центровых осей внешних стен и каждой комнаты. Лучше всего делать проект дома простым, без сложных конструктивных решений. Это поможет вам более успешно воплотить его в жизнь и не потратить лишние средства просто ради интересного дизайнерского решения.
Нанесите разметку внутренних стен и стеновых перегородок. Планируйте расположение комнат так, чтобы нежилые помещения располагались на северной стороне, а жилые — на южной.
Определитесь с расположением окон и дверных проемов, обязательно укажите их на плане. Оптимально расположенные оконные проемы так, чтобы в жилые комнаты (спальню, зал, кабинет, детскую) попадало максимальное количество дневного света солнца.
Равномерно с обеих сторон «нарастите» на оси предполагаемую толщину стен в соответствии с выбранным материалом строительства. Не забывайте соблюдать выбранный масштаб чертежа.
Нанесите на план места расположения отопительных приборов (особенно актуально это для загородного дома, где нет возможности подключиться к центральному отоплению).
Определитесь с расположением коммуникаций (на кухне, в санузлах и т.п.) и отметьте их на чертеже.

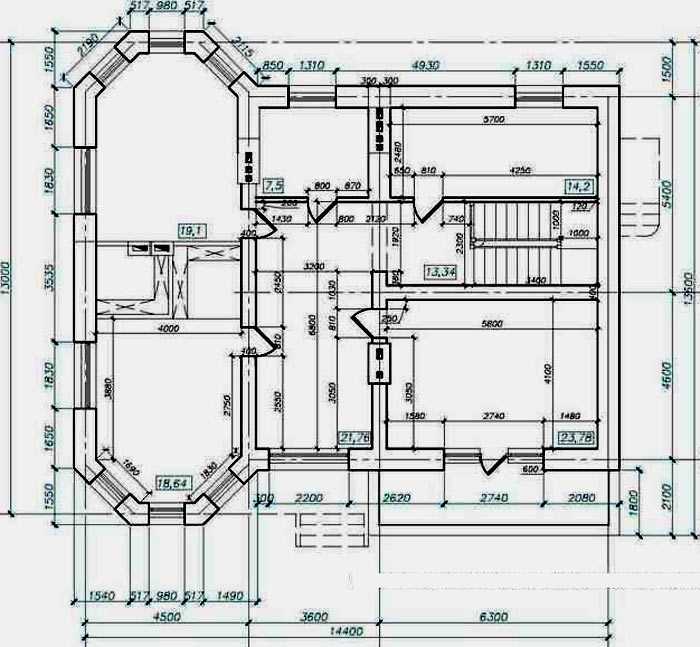

Нанесите на чертеж разметку с основными размерами стен, перегородок и проемов.
Каждому помещению внутри дома присвойте порядковый номер. Расшифруйте эти номера – определите, какая комната обозначена той или иной цифрой.

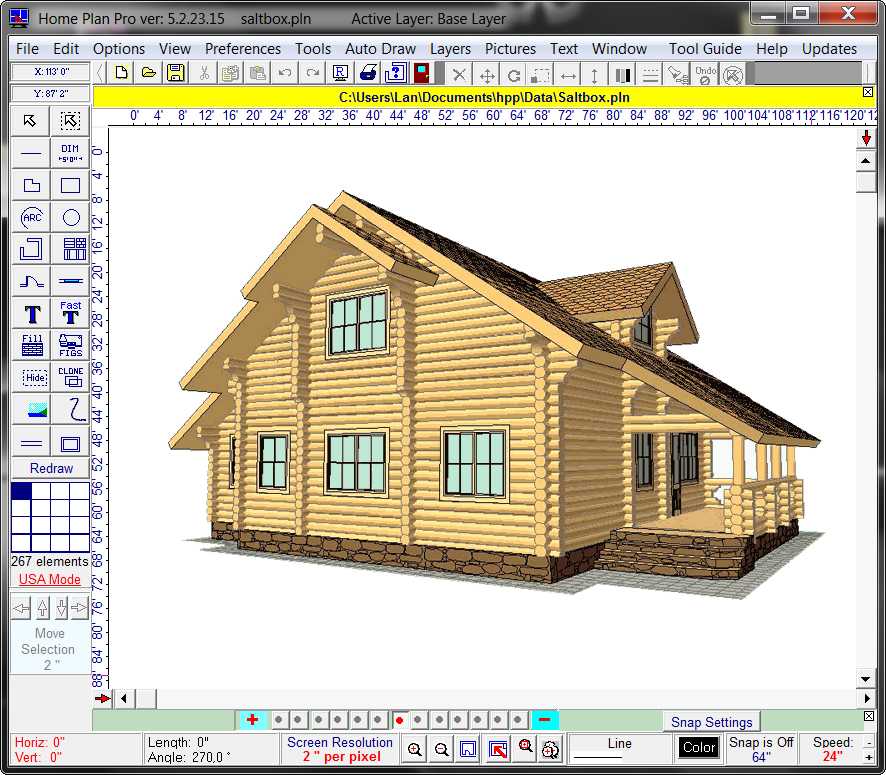

Составляем план дома при помощи программы, установленной на компьютер

Сегодня, когда у каждого (дома или на работе) имеется персональный компьютер или ноутбук, совершенно необязательно тратить время и нервы на составление полна дома от руки. Существует некоторое количество программных продуктов, которые можно скачать в интернет и установить на свой ПК. При помощи этих программ, многие из которых рассчитаны на непрофессионалов, можно решить вполне профессиональные задачи и составить план загородного дома любой сложности.

Покупать специализированное программное обеспечение вовсе не обязательно. Достаточно скачать условно бесплатный продукт. Такого рода программное обеспечение дает доступ на некоторый промежуток времени или на количество запусков.

Архитектурные программы проектировщики способны создавать двух- и даже трехмерную модель дома по заданным параметрам. Также есть возможность составить план дома в несколько этажей.

Одина из таких программ — программный продукт Ashampoo Home Designer Pro 2.0. Установленная на компьютер, данная программа поможет вам составить план дома, используя готовые шаблоны и конструктивные решения.

Приступая к работе, вам нужно будет задать основные размеры здания и количество этажей. Далее на черновой макет наносятся двери и окна.

Если у вас имеется план участка, вы можете внести кадастровые данные в программу. 3D модель позволит вам рассмотреть ваш будущий дом и его расположение на местности.

В функции программы Ashampoo Home Designer Pro 2.0 включена возможность проектировки не только помещений, но и крыши будущего дома. Также есть функция по подбору внутренней отделки помещений и даже расстановки мебели.

Также недорогими и достаточно удобными, а главное – понятными ( даже неопытному пользователю), являются программные продукты *Дизайн-студия 3D Home 3.0* или *ArCon Home & Ландшафт*.

Онлайн сервисы

Существуют также и онлайн программы, которые позволяют составлять 2D или 3D модели дома. Одним из таких сервисов является онлайн проектировщик https://ru.floorplanner.com/.

Рисование планов этажей с помощью приложения RoomSketcher

Нарисуйте планы этажей за считанные минуты с помощью RoomSketcher, простого в использовании приложения для создания планов этажей.

Создавайте высококачественные 2D- и 3D-планы этажей для печати и публикации в Интернете.

Начало работы

https://www.youtube.com/watch?v=0ddCg6NOHdAВидео не может быть загружено, так как JavaScript отключен: Нарисуйте план первого этажа | Приложение RoomSketcher (https://www.youtube.com/watch?v=0ddCg6NOHdA)

Рисование планов этажей — простой способ

С помощью RoomSketcher легко рисовать планы этажей. Нарисуйте планы этажей с помощью нашего приложения RoomSketcher. Приложение работает на компьютерах Mac и Windows, а также на планшетах iPad с Android. Проекты синхронизируются между устройствами, поэтому вы можете получить доступ к своим планам этажей в любом месте.

Используйте свои планы этажей RoomSketcher для списков недвижимости или для планирования проектов дизайна дома, размещайте на своем веб-сайте и проектируйте презентации и многое другое!

Начните с рисования стен

Начните с нуля или начните с формы или шаблона. Просто поместите курсор и начните рисовать. Встроенные измерения показывают длину стен во время рисования, поэтому вы можете создавать точные макеты. Легко изменяйте длину стены, перетаскивая стену или вводя точное значение.

Далее: добавьте окна, двери и лестницы

После того, как ваши стены возведены, продолжайте добавлять окна, двери и лестницы. Множество вариантов доступно в нашей большой библиотеке продуктов. Створчатые окна, двери и окна во французском стиле, межкомнатные и входные двери, винтовые лестницы, П-образные лестницы и многое другое. Легко изменить размер, перетаскивая, вращая или вводя точные измерения.

Тогда приступайте к отделке и декорированию

Украсьте свой план этажа материалами, мебелью и приспособлениями из нашей обширной библиотеки продуктов. Просто нажмите на элемент и поместите его на свой план этажа. Выбирайте из сотен фантастических вариантов отделки полов, стен и потолков. ИЛИ сопоставьте существующие цвета краски и создайте собственные цвета с помощью пользовательской палитры цветов.

Выбирайте из тысяч фирменных и непатентованных продуктов.

Наконец, создавайте высококачественные планы этажей и 3D-изображения

Создавайте высококачественные 2D- и 3D-планы этажей для печати и загрузки одним нажатием кнопки. Распечатайте и загрузите в метрическом или имперском масштабе и в нескольких форматах, таких как JPG, PNG и PDF. Затем создавайте впечатляющие трехмерные изображения одним нажатием кнопки. Потрясающие 3D-фотографии, 360° Views и Live 3D — все это доступно своевременно и по доступной цене.

Начните рисовать планы этажей с помощью RoomSketcher

Рисуйте с нуля на компьютере или планшете
Начните с формы или шаблона комнаты
Импортируйте план для отслеживания

Множество учебных пособий и видео справки для начала работы
Специализированная служба поддержки клиентов готова ответить на любой вопрос вопрос, который может у вас возникнуть

RoomSketcher — самый простой способ рисовать планы этажей

Рисуйте на своем компьютере или планшете и создавайте профессиональные 2D- и 3D-планы этажей и потрясающие 3D-изображения.

Профессиональные 2D-планы этажей

Красивые 3D-планы этажей

Реалистичные планы участков

Рисование по чертежу

Потрясающие 3D-изображения одним нажатием кнопки

Измерения и общая площадь

Чего ты ждешь?

Начало работы

Политика конфиденциальности | Условия использования | Файлы cookie

RoomSketcher®, Live 3D Floor Plans™ и 3D Storefront™ являются товарными знаками RoomSketcher AS в Норвегии и других странах.

Продолжая использовать этот веб-сайт, вы соглашаетесь на использование файлов cookie в соответствии с нашей Политикой использования файлов cookie.

Как рисовать планы этажей на компьютере — Онлайн и бесплатное программное обеспечение — План первого этажа

Здесь я делюсь с вами тем, как рисовать планы этажей на вашем компьютере с помощью онлайн-приложения и автономного программного обеспечения.

Начертить планы этажей на компьютере

Нарисуйте планы этажей в онлайн-приложении:

Вы можете легко нарисовать план этажа в веб-приложении.

есть много списков веб-сайтов, создайте онлайн-приложение, чтобы легко нарисовать план этажа на веб-сайте.

https://floorplanner.com
https://planner.roomsketcher.com
www.roomsketcher.com
https://floorplancreator.net
https://www.smartdraw.com
www.homestyler.com
www.lucidchart.com

Вы можете легко нарисовать план этажа на этом сайте. Просто добравшись до веб-адреса, создайте простую учетную запись с помощью информации Gmail или Facebook напрямую. Затем приступайте к рисованию планов этажей .

Вы можете легко рисовать планы этажей на компьютере , если на вашем компьютере установлено программное обеспечение для рисования.

Существует множество различных программ, которые можно использовать для рисования плана этажа. Например:

Милый дом 3D
Автокад
Архитектура AutoCAD
Гражданский 3D
Планировщик этажей
RoomSketcher
Планировщик этажей PlanningWiz
Румле
SmartDraw
Милый дом 3D
Набросай
SketchUp и т. д.

Sweet Home 3D для компьютера:

Вы можете легко рисовать 2D- и 3D-модели плана этажа в программе Sweet Home 3D. Скачать это программное обеспечение очень просто.

Рисование планов этажей в Auto-CAD:

Программное обеспечение Auto-CAD наиболее популярно для рисования 2D- и 3D-объектов. Теперь я вырезаю это шаг за шагом для рисования плана этажа в программе Auto-CAD.

Как я могу получить бесплатное программное обеспечение для обновления Autocad?

Вы можете получить бесплатное обновление программного обеспечения Autocad в компании Autodesk. Просто следуйте инструкциям:

Сначала перейдите на веб-сайт компании Autodesk и создайте учетную запись студента в Autodesk.
Завершите создание учетной записи, затем перейдите к бесплатному программному обеспечению Auto-CAD.
Затем введите свой адрес электронной почты и пароль.
Введите свой адрес электронной почты при применении электронной почты для создания учетной записи в Autodesk.
Затем введите свой пароль при применении электронной почты для создания учетной записи в Autodesk.
Затем подтвердите свою учетную запись Autodesk по адресу электронной почты. Нажмите, чтобы получить подтверждение по электронной почте.
Затем проверьте свою почту и откройте электронную почту Autodesk.
Затем нажмите кнопку подтверждения.
Нажмите «Готово» и завершите проверку электронной почты.
Впервые заполните свой профиль образования.
Укажите свое образование и завершите эту сессию.
Затем выберите версию Auto-CAD, разрядность и язык Windows вашего компьютера.
Затем вы получаете серийный номер и ключ продукта. Он доступен в течение 3 лет для бесплатного использования программного обеспечения Auto-CAD. затем нажмите «УСТАНОВИТЬ СЕЙЧАС».
Затем примите эту политику и завершите установку программы.
