Вентиляция в частном доме: проектирование и способы установки

Комфортный климат в помещении обеспечивается вентиляционной системой. Создавая проект своего жилья, необходимо учесть и тип конструкции, посредством которой будет подаваться свежий воздух. Вентиляция в частном доме осуществляется несколькими способами, каждый из которых располагает собственными достоинствами, а также является более предпочтительным в различных ситуациях. От того, насколько верно будет рассчитана данная система, зависит и качество оттока загрязнённого воздуха, что является профилактической мерой в борьбе с плесенью.

Разновидности систем вентиляции

Существует несколько основных типов вентиляционных систем:

• естественная;
• принудительная;
• смешанная.

Вентиляция в частном доме, где доступ свежего воздуха обеспечивается посредством воздуховода, без дополнительного оборудования, называется естественной. При этом движение воздушных потоков выполняется под воздействием ветра и зависит от длины, а также сечения воздуховода.

Принудительная вентиляция в частном доме подразумевает наличие дополнительных устройств, среди которых: фильтры, устройства управления, рекуператоры, вентиляторы, а также, непосредственно, блок вентиляции. Смешанный тип чаще всего представляет собой естественную вентиляцию с использованием вытяжки, регулируемой механически.

Установка вентиляции в частном доме производится после оценки факторов, влияющих на выбор способа притока свежего воздуха. В первую очередь следует ориентироваться на уровень загрязнённости окружающей среды.

Если жильё располагается за чертой города и вдали от автомобильных трасс, где воздух идеально чист, то рекомендуется естественная система вентиляции, в противном случае следует задуматься о более дорогостоящей, однако, в значительной мере более действенной — приточно-вытяжной вентиляции.

Играет роль и материал, используемый при постройке дома. Например, простая вентиляция в частном доме (естественного типа), рекомендуется, если применялся кирпич, дерево саман, пено- или газоблок. Принудительные вентиляционные системы лучше устанавливать в случае использования различных панелей (сэндвич, вакуумных и прочих).

Особенности самостоятельного расчёта

Эффективная вентиляция частного дома своими руками подразумевает необходимость проведения ряда расчётов, которые основываются на нескольких факторах, среди них:

• объём воздуха в помещении;
• количество людей, проживающих в доме;
• используемая техника, так как приборы создают электростатическое поле, в результате чего изменяется состав воздуха и из него удаляются аэроионы.

Первым шагом следует провести расчёт воздухообмена — это ключевой параметр, позволяющий определиться с типом вентиляции. Если вентиляция в частном доме естественная, тогда скорость движения воздушных потоков составляет в среднем 1 м3/час, в случае приточно-вытяжной системы это значение приравнивается к 3 м3/час. Учитывается скорость движения воздуха. Когда проектируется вытяжная вентиляция в частном доме естественного типа, подразумевается меньшая скорость движения воздушных потоков, чем во время функционирования принудительной системы.

Чем больше данный параметр, тем меньшее требуется использовать сечение воздуховода. Например, чтобы пропустить 300 м3/час через вытяжку принудительной системы достаточно сечения 160х200 мм или диаметра 200 мм. Для естественной циркуляции воздуха данные значения будут составлять: сечение 250х400 мм или диаметр 350 мм.

Расчёты выполняются в соответствии с различными параметрами:

• С учётом площади помещения.
• С учётом санитарно-гигиенических норм.
• По кратности воздухообмена.

Последний из названных параметров напрямую связан с назначением помещения. Вентиляция кухни в частном доме подразумевает кратность, равную единице. Такие данные определены в нормативных документах. Производимые расчёты притока и вытяжки воздуха в результате должны дать равные результаты. В случае наличия погрешности итоговое значение округляется в большую сторону.

Проектирование и монтаж системы вентиляции

После того, как были проведены расчёты, следует составить план-проект, по которому будет осуществляться вентиляция частный дом здесь является определяющим типом конструкции. Это объясняется возможностью расширить функциональность системы циркуляции воздушных потоков. Речь идёт о выборе поверхности, где будет находиться воздухозаборный щиток:

• в стене;
• на потолке;
• в напольном покрытии.

Вентиляция пола в частном доме особенно необходима, если его конструкция подразумевает деревянный пол на лагах. Это необходимо для того, чтобы в утеплителе и дереве из-за отсутствия циркуляции воздуха не скапливалась влага. Обеспечить свободное движение воздушного потока в подпольном пространстве можно, если сделать так называемые продухи на противоположных стенах ниже уровня пола. Это специальные отверстия, через которые воздух попадает в подпольное пространство. За счёт их сквозного расположения воздух движется под воздействием силы ветра.

Снаружи продухи закрываются сеткой, чтобы исключить риск проникновения сквозь них мелких грызунов. Обеспечив свободную циркуляцию воздуха, следует продумать возможность перетока воздуха из помещения в помещение. Для этой цели используются щели под межкомнатной дверью, достаточный размер которых — 20 мм, или переточные решётки. Данный конструктив устанавливается в стене либо в двери.

https://www.youtube.com/watch?v=xs9CrADXG_cПрименяется также вентиляция в стене частного дома. Для осуществления доступа воздуха в помещение, которое оснащено герметичными оконными блоками, а также при отсутствии щелей между дверью и дверным проёмом, в стене монтируется приточный клапан. Его конструкция подразумевает сквозную установку и представляет собой патрубок. С внутренней стороны стены и снаружи дома необходимо наличие решёток в нём. В середине патрубка также должна присутствовать решётка. Однако в этом случае решётка осуществляет функцию регулирования количества проникающего воздуха.

Посредством стенового приточного клапана можно полностью прекратить подачу воздуха, а можно лишь снизить её интенсивность благодаря возможности механической регулировки положений решётки. Если было решено монтировать естественную вентиляцию, то необходимо иметь в виду, что от длины воздуховода зависит эффективность системы. Например, в мансардных помещениях такой тип будет практически бесполезен, так как, чем больше длина воздуховода, тем лучше будет тяга воздуха.

oventilyatsii.ru

Принудительная вентиляция в частном доме: особенности и устройство

Содержание:

• Особенности вентиляции для частного дома
• Особенности искусственной вентиляции для ванной и туалета

В любом здании должна быть максимально грамотно продумана и смонтирована система, задачей которой является обновление воздуха и полноценное проветривание всех комнат. Современное домостроение подразумевает обязательный монтаж подобной схемы, застой воздуха в помещении приводит к возникновению повышенной влажности, которая становится причиной возникновения нездорового микроклимата. Принудительная вентиляция в частном доме способна обеспечить жилое пространство необходимым уровнем циркуляции воздуха. Полноценный воздухообмен исключает возникновение плесени, грибков и гарантирует здоровую и комфортную атмосферу.

Для того чтобы обеспечить полноценную вентиляцию в доме, о ней следует позаботиться на начальном этапе проектирования здания. Правильно продуманная приточно-вытяжная схема позволит создать наиболее эффективную систему. Благодаря пошаговой разработке этого вопроса можно значительно снизить расходы средств на отопление дома в осенне-зимний период. Разработка системы вентиляции обязательно включает в себя просчет воздухообмена, который зависит от площади помещения, количества постоянных жильцов. Обязательно учитываются характеристики тех строительных материалов, из которых планируется возведение дома. Система принудительной вентиляции начинает разрабатываться уже после формирования точных или околоточных подсчетов.

Приступая к проектированию вентиляционной системы, продумайте все места, где будет расположено специальное оборудование. Также важно определиться с путями прохождения каналов вентиляции и точками, в которых будет происходить выброс воздуха из здания и забор воздуха из атмосферы. Обязательно нужно помнить, что в соответствии с принятыми нормами, на одного человека положено 10 м3 чистого воздуха в час. Такой воздухообмен должен быть обеспечен каждому жильцу.

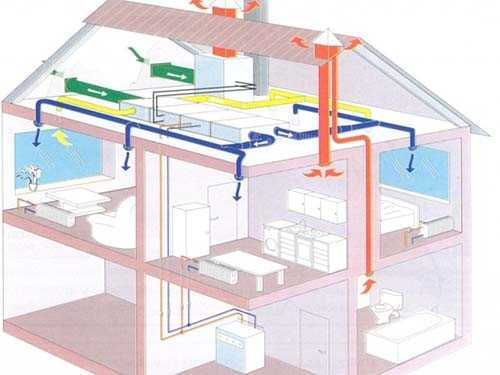

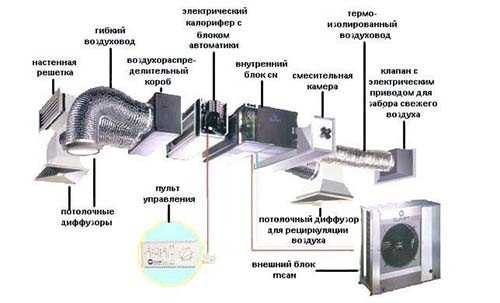

Принудительную циркуляцию воздуха в помещении осуществляет блок приточно-вытяжной вентиляции, в котором устанавливаются теплообменник (рекуператор) и вентиляторы электрические, отвечающие за принудительное движение воздуха. По воздухозаборнику в вентиляционный блок с улицы поставляется свежий воздух, который затем равномерно распределяется по всем комнатам частного дома. В тоже время, воздух отработанный принудительно всасывается в воздуховоды вентиляции вытяжной, которую часто устанавливают в таких помещениях, как кухня, котельная, ванная, гардеробная. Вытяжную вентиляцию устанавливают и таким образом, чтобы в нее попадал воздух из-под пола первого этажа, что не допускает увеличения влажности в подполье и подвале.

Особенности вентиляции для частного дома

Для осуществления воздухообмена, в любых по предназначению зданиях и помещениях существует 4 варианта устройства вентиляционных систем:

1. вытяжка воздуха и его поступление происходят естественным путем без использования техники, но при наличии специальных отверстий и вентиляционных каналов;
2. реализуется принудительна вытяжка, но естественный воздухоприток. Технические устройства при этом не применяются;
3. установленное специальное оборудование обеспечивает естественную вытяжку и принудительно нагнетает воздух;
4. вытяжка и нагнетание воздуха происходят принудительно. Такая система обеспечивает очищение воздуха в доме на высоком уровне.

Принудительная вентиляция в доме рекомендована в местностях с особенно загрязненным воздухом. К таким местам можно отнести, например, зону в черте города или мегаполиса. Данная система вентиляции способна очищать воздух не только в здании, но и перед его входом. Она будет вполне уместна и в жилых строениях, которые расположены вблизи от заводов или промышленных зон. Кроме этого, подобный тип вентиляции актуален для домов, возведенных по таким современным технологиям, как сэндвич-панели, СОТА-панели или пенополистиролбетон.

В частных домах наиболее предпочтительно устройство принудительной приточно-вытяжной вентиляции. Продумывая каждую деталь проекта вентиляционной системы частного дома, следует учесть:

• изолированность комнат друг от друга,
• планируемый способ отопления всего здания,
• модели и материалы будущих дверей и окон.
• особенности климата местности, где будет происходить строительство;
• количество тех приборов, которые будут повышать расход кислорода.

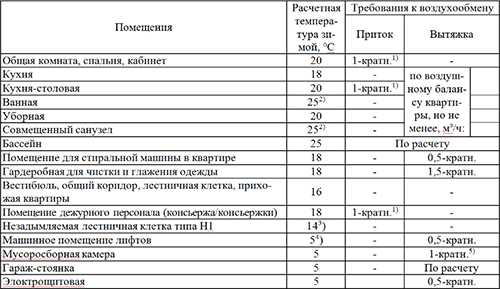

Существуют стандарты, на которые следует ориентироваться при составлении собственной схемы. Так, в кухне с газовой плитой необходим приток и отток воздуха, равный от 60 м3. Если плита электрическая, достаточно 45 м3/час. Если в доме планируется установка печи, необходимо продумать еще более высокий воздухообмен. Что касается таких помещений, как ванна, сауна или крытый бассейн, то необходимо учесть, что обмен воздуха в них должен составлять от 40 м3 в 1 час. Для этих помещений расчет производится исходя из их площади. В жилых комнатах следует продумать воздухообмен, равный от 15 до 30 м3/ч. Таким образом, правильно составленная принудительная вентиляция в частном доме – это гарантия всегда чистого воздуха в помещении, отсутствия посторонних запахов и комфортная атмосфера в каждой, без исключения, комнате.

Особенности искусственной вентиляции для ванной и туалета

Принудительная вентиляция в ванной комнате должна соответствовать особым требованиям, которые предъявляются для систем, работающих с воздухом в помещениях высокого уровня влажности. Отсутствие хорошего воздухообмена в такой зоне отрицательно влияет на микроклимат не только человека, но и вещей, материалов. Грамотно составленная схема обеспечит любую по площади ванную комнату формированием исключительно благоприятной кислородной среды. Даже в том случае, если планируется обустройство вентиляции в помещении уже построенного дома, эту работу можно сделать самостоятельно.

Итак, в соответствии с нормативами и строительными правилами (СНиП), в нашей стране, как и в странах СНГ, интенсивность притока и оттока воздуха в ванной должна составлять 25 м3/час, а при совмещенном санузле – не менее 50 м3 /час. Принудительная вентиляция тут создается при помощи специального вентилятора для ванной и санузла, который встраивается в воздухообменную систему. Если в помещении имеет место нормальная работа естественной вентиляции, установка принудительной системы все же рекомендована, так как только она способна достаточно эффективно избавить эти зоны дома от неприятных запахов и спертого воздуха.

По своей конструкции вентиляция в данных помещениях может быть канальной и без канальной. В первом случае происходит подвод вентиляции к тем участкам, которые нуждаются в особо интенсивном очищении воздуха от пара, влажности и частиц пыли. Во втором случае вентилируется ванна благодаря отверстиям в поверхностях стен. Эти отверстия являются каналами общей вентиляции не только частных домов, но и многоквартирных построек.

Перед тем, как приступить к составлению плана по модернизации вентиляционного вопроса, необходимо проверить качество функциональности действующей системы. Для этого следует приоткрыть форточку, например, в зале и открыть дверь, ведущую в ванную комнату. Затем необходимо взять лист бумаги положить его на отверстие шахты вентиляции. Обратите внимание, насколько интенсивно листок прижимается к данному отверстию. Отсутствие тяги потребует от вас выяснения причины, которая может быть, к примеру, простым засорением. Проверяется тяга и при помощи свечи, спички или зажигалки. Тем лучше работает система воздухообмена, чем сильнее пламя огня уклоняется в сторону входа в шахту.

Принудительная вентиляция в туалете рассчитывается по общему принципу, то есть, с учетом площади помещения. Вычислив точные данные площади уборной, полученную сумму следует умножить на число 5. К результату умножения добавьте еще не менее 20% (от полученного значения). Такая последовательность вычислений помогает определиться с оптимальной производительностью системы вентиляции для этого помещения.

Типы вентиляторов по способу их монтажа делятся на канальный и радиальный. Канальный тип установки подразумевает фиксацию прибора в самом канале воздуховода. Радиальный метод установки — это установка вентилятора на самом входе воздушного канала. Такой вариант отличает интересный дизайн корпуса, оформленный оригинально и эстетично.

oventilyatsii.ru

Как сделать вентиляцию в частном доме. Вентиляция в частном доме: особенности монтажа

Иметь свой частный дом за городом – это прекрасно. Но вместе с простором и комфортом приходят дополнительные заботы и обязанности – контролирование работы автономной отопительной системы, гидроизоляция крыши, установка вентиляционной системы. Многие и не подозревают, насколько важна вентиляция в доме, пока не столкнутся с ее отсутствием. Без регулярного проветривания на стенах и потолке скапливается конденсат, отделка портится, несущие конструкции отсыревают и ржавеют. Нетрудно догадаться, что такой дом простоит очень недолго, а жить в нем будет совсем некомфортно. Чтобы избежать подобных проблем, необходимо с самого начала позаботиться об установке вентиляции в частном доме.

Классификация систем

В зависимости от способа приведения воздуха в движение различают два вида вентиляционных систем: естественную и принудительную. В первом случае воздушный поток движется самостоятельно из-за разницы в давлении. Известно, что воздух всегда направляется из области высокого давления в область низкого. В природе так создается ветер, а в масштабах отдельно взятого дома – достаточная вентиляция помещений. Однако создать необходимый перепад давления в доме на 2-3 этажа практически невозможно. Этот способ актуален лишь для городских многоэтажек, поэтому мы рассмотрим его лишь в общих чертах.

А вот на принудительную вентиляцию стоит обратить внимание. Принцип ее работы заключается в механическом нагнетании воздушных масс посредством вентиляторов. В зависимости от характера движения воздуха такие системы могут быть:

1. Приточными – вентиляторы засасывают свежий воздух снаружи.
2. Вытяжными – вентиляторы удаляют отработанный воздух и дома.
3. Смешанными – оптимальный вариант системы, при котором в дом попадает свежий воздух и одновременно выводится отработанный.

Воздушные массы могут проникать в помещение разными способами: через специальные отверстия в дверях или окнах, вентиляционные окошки, каналы и воздуховоды.

Естественная вентиляция

Естественную вентиляцию в частном доме лучше всего использовать в качестве дополнительного способа проветривания помещений. Она хороша в том случае, если дом расположен в экологически чистой природной зоне. Если же вы живете поблизости от автомобильной магистрали, стройплощадки или завода, от такой системы лучше отказаться, поскольку вместе с воздухом к вам в дом будут попадать токсичные газы и неприятные запахи.

Естественная вентиляция отлично подойдет для домов из кирпича, дерева, самана, глины, пеноблоков или монолитного керамзитобетона. Эти материалы обладают достаточной пористостью и не мешают воздуху свободно циркулировать.

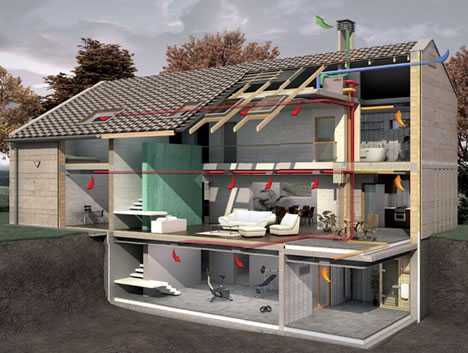

Чтобы сделать естественную вентиляцию в частном доме еще эффективнее, нужно обеспечить воздуху беспрепятственный доступ из комнаты в комнату. Для этого в нижней части дверных полотен устанавливают так называемые переточные отверстия или решетки, а между нижним краем двери и полом оставляют зазор в 2 см. Переточные отверстия должны в обязательном порядке находиться в дверях ванной комнаты и кухни – помещений с повышенным уровнем влажности. Их площадь при этом должна быть не меньше 80 см².

Принудительная вентиляция

Как мы уже говорили, вентиляционная система принудительного типа является оптимальным выбором для частного дома. Она обеспечивает внутреннее пространство достаточным объемом воздуха, а если установить специальные фильтры, то воздух этот будет еще и совершенно чистым. Для домов из сэндвич-панелей, которые стали очень популярными за последние несколько лет, установка приточно-вытяжной вентиляции обязательна. В противном случае герметичность конструкции не позволит воздуху циркулировать. Смешанные системы рекомендуется монтировать также в зданиях из пенополистеролбетона и каркасных домах.

Видео о вентиляции в частном доме поможет лучше разобраться в ситуации:

Монтаж вентиляционной системы

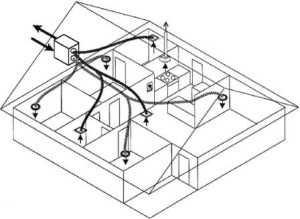

Прежде чем приступать к установке вентиляции в частном доме своими руками, необходимо разработать план действий и произвести расчеты. Как много воздуха будет закачивать система в дом, и как быстро она сможет выводить отработанные массы наружу? Расчет воздухообмена в зависимости от площади дома позволит подобрать оптимальную мощность системы.

Также следует определить сечение воздуховода. От этого будет зависеть микроклимат в доме. После выбора типа системы начертите подробный проект вентиляции частного дома: где будут проходить каналы, располагаться вентиляторы и отверстия, с помощью чего будут крепиться детали и т.д. План должен отображать последовательность действий, необходимые материалы и конечный результат работы.

У каждой вентиляционной системы есть определенная норма скорости движения воздушных масс. В доме с естественной вентиляцией этот показатель составляет примерно 1м³/ч, в то время как при механическом вентилировании он увеличивается до 3-5 м³/ч. В частных домах всего на 2-3 этажа скорость движения воздуха небольшая, поэтому ее надо увеличивать принудительно.

Как сделать расчет

Перед монтажом вентиляции в частном доме надо произвести ее расчет. При этом следует учитывать не только общую площадь жилых и технических помещений, требующих проветривания, но также и количество людей, проживающих в доме. В некоторых случаях, например, если вы любите часто устраивать вечеринки с большим количеством гостей, нужно учитывать еще и это.

Также следует брать во внимание и тот факт, что почти вся электроника и бытовые приборы уменьшают объем чистого воздуха. Газовая плита, например, во время работы интенсивно сжигает кислород, поэтому на непроветриваемой кухне быстро становится жарко и душно. При расчете определите, в каких помещениях нужно усилить воздухообмен. Обычно это комнаты с повышенным уровнем влажности (кухня, санузел), но если в доме есть котельная, ей тоже требуется много чистого воздуха.

Выполнять расчет воздухообмена можно по-разному, но большинство из способов требуют профессиональных знаний, построения диаграмм и таблиц. Облегчают задачу действующие государственные нормативы, рассчитанные в соответствии с санитарными нормами и спецификой использования жилых сооружений. Правила и предписания в них помогут быстро определить требуемую мощность вентиляционной системы. Чаще всего для бытовых нужд используют простые схемы расчетов: по площади, кратности или санитарным нормам.

Рассмотрим вкратце каждую из методик:

1. Сделать расчет воздухообмена по площади проще всего, поэтому таким способом пользуется большинство мастеров-самоучек. Кроме того, эти вычисления применимы только для жилых домов. Согласно действующим нормативам в жилые помещения необходимо подавать 3 м³ свежего воздуха в час на 1 м² площади. Таким образом, чтобы найти величину воздухообмена, надо сначала определить общую площадь дома, а затем умножить ее на 3.
2. Рассчитать воздухообмен по кратности немного сложнее, и таким способом пользуются в основном специалисты, зато он дает более точные результаты. Вычисления позволяют узнать, как часто отработанный воздух должен заменяться новым, чтобы полностью соответствовать принятым стандартам и обеспечивать качественное проветривание.
3. Расчет по санитарным нормам учитывает результаты вычислений по кратности, а также использует нормативы, измеряемые в м³/ч на каждого человека, находящегося в доме. Обычно такой способ используют при строительстве вентиляции в офисах, магазинах и других зданий, где постоянно находится много людей, но их количество не фиксировано.

Если вы попробуете вычислить норму воздухообмена всеми тремя способами, у вас получатся разные результаты, но все они будут верными, поскольку целиком соответствуют действующим нормам. Для частного дома удобнее всего использовать первый способ – расчет по площади.

Сечение вентканала

Когда вы сделали расчет воздухообмена и знаете, какой мощности должна быть вентиляция, пора подобрать сечение воздуховодов и выбрать схему их расположения. В магазинах вы найдете две разновидности жестких воздуховодов: прямоугольные и круглые.

Проще всего выбрать оптимальное сечение канала, воспользовавшись специальной диаграммой, которая учитывает скорость движения воздушных масс и их расход. Например, если нормативный воздухообмен составляет 360 м³/ч, то для устройства вентиляции в частном доме понадобятся прямоугольные вентканалы размером 160х200 мм или круглые диаметром 200 мм.

Приточный клапан

Сегодня в каждом втором доме установлены металлопластиковые окна. Стеклопакеты заслужили бешеную популярность благодаря своим исключительным эксплуатационным характеристикам – они не пропускают влагу, надежно защищают от холода, но вместе с тем они препятствуют микроциркуляции воздуха в доме. Если вы решили сменить деревянные окна на пластиковые, то при выборе уточняйте у продавца, установлен ли в стеклопакетах приточный клапан. Эта деталь позволяет кислороду попадать внутрь дома.

Если у вас уже установлены стеклопакеты, но клапанов в них нет, ничего страшного. Вы можете поставить приточный клапан самостоятельно. Для этого в стене возле окна делают небольшое отверстие, куда вставляют патрубок, закрытый с обеих сторон решетками. Внутри патрубок может иметь фильтрационную систему, чтобы внутрь попадал лишь чистый воздух. Также он может иметь слой утеплителя или специальный нагреватель для воздуха, чтобы в зимний период не охлаждать помещения.

Рекуператоры

Рекуперацией называют прогревание свежего воздуха на пути внутрь дома по вентиляционному каналу. Использование рекуператора в частном доме полностью оправдано, и затраты на его приобретение целиком окупаются в отопительный период, после чего вы начинаете экономить на обогреве. Если вы установили приточно-вытяжную принудительную вентиляцию, то зимой холодный воздух будет затягиваться вентиляторами внутрь и охлаждать помещения. Вам придется увеличить мощность обогрева, тратить больше топлива, и процесс этот будет продолжаться непрерывно.

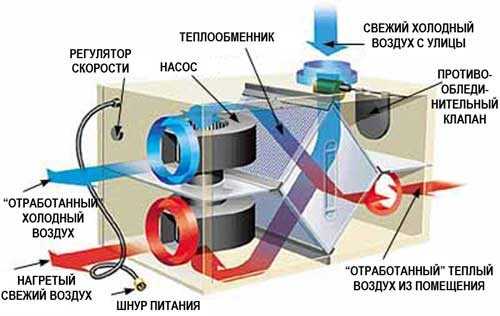

Рекуператор – это специальный короб с теплоизоляцией и нагревателем, который монтируют на пути движения чистого воздуха в приточном канале или сразу за вентилятором. Вентилятор засасывает холодный воздух, он попадает в рекуператор, нагревается до комфортной температуры и идет в жилые помещения. В результате вы сохраняете до 50% тепла.

Полезно: Для жителей северных регионов рекомендуется устанавливать рекуператор с калорифером, чтобы дополнительно подогревать воздух в случае сильных морозов.

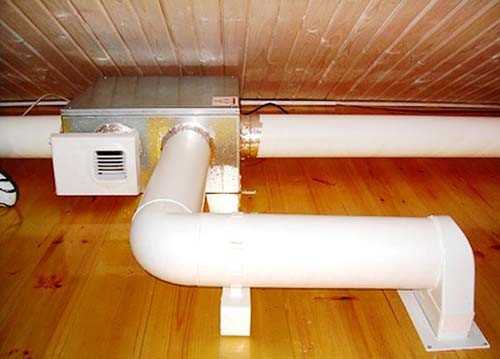

Из-за больших размеров рекуператора удобнее всего будет разместить его на чердаке или в цокольном этаже.

Требования к вентиляции в частном доме

Каждому хозяину хочется сделать качественную и правильную вентиляцию в частном доме, но сталкиваясь с подобной задачей впервые, сложно не допустить ошибок. Чтобы некоторые из них не стали фатальными, рекомендуем просмотреть список требований к вентиляционным системам при самостоятельном монтаже.

Как установить вентиляцию в частном доме:

1. Отработанный воздух из вентиляционного канала должен выходить на крыше. Если вы выводите воздуховод через стену, он должен подниматься выше коньковой балки минимум на 50 см.
2. Заборная решетка принудительной системы должна находиться на уровне 2-3 м от поверхности земли. Также ее необходимо закрыть мелкоячеистой сеткой, чтобы внутрь не попадали мелкие насекомые и мусор.

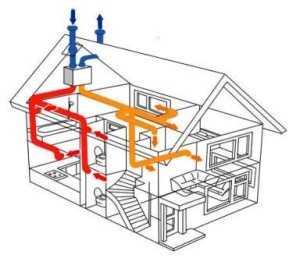

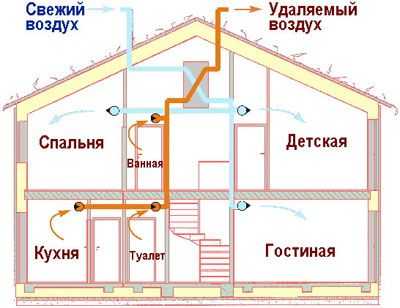

3. Организуйте движение воздуха в доме таким образом, чтобы он шел из спальни, детской, гостиной и других комнат по направлению к самым загрязняемым помещениям – кухне, ванной, котельной.
4. Спланируйте схему прокладки вентиляционных каналов так, чтобы они проходили к каждому помещению.
5. Если вентиляционная система содержит фильтры, не забывайте чистить или заменять их время от времени. Приточный клапан с фильтром в стене лучше монтировать поближе к окну, чтобы потом было удобнее проводить техническое обслуживание и чистку.

Сделать вентиляцию в частном доме не так уж и сложно, если произвести правильные расчеты и закупить качественное оборудование.
