Варианты подключения радиаторов отопления в частном доме. Какой вариант подключения радиаторов отопления выбрать
Различные варианты подключения радиаторов отопления в частном доме позволяют спроектировать отопление в соответствии с индивидуальными потребностями и финансовыми возможностями. Выбор схемы подключения радиаторов является одним из важнейших мероприятий по монтажу и систем отопления в частом доме. Последовательность подключения радиаторов оказывает непосредственное влияние на интенсивность движения теплоносителя внутри труб, и соответственно теплоотдачу.
Как можно подключить радиаторы отопления в частом доме
При монтаже отопления в частных дома используют подключение:
- однотрубное;
- двухтрубное.

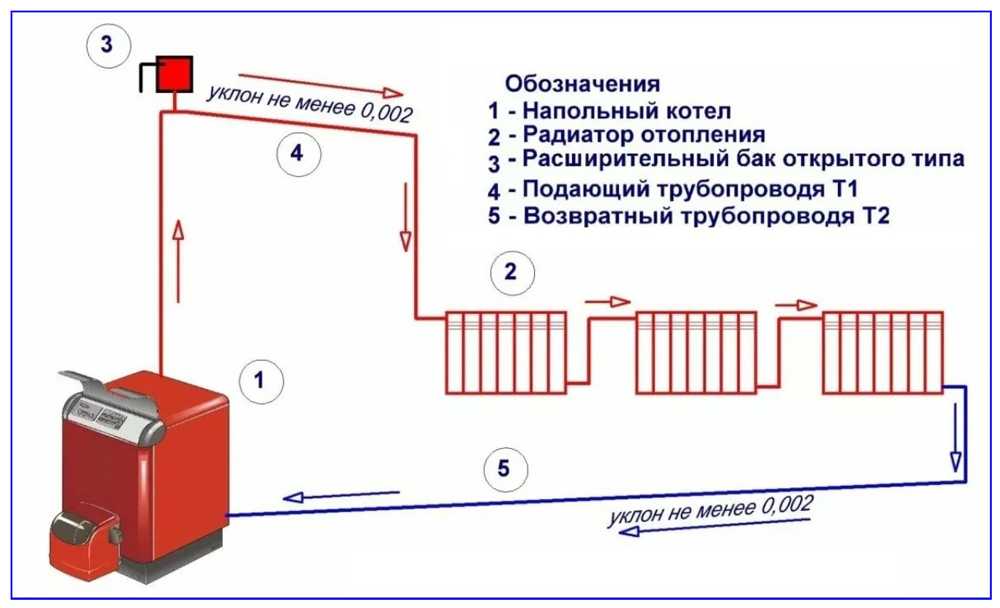

Однотрубная схема подключения радиаторов отопления
Такое подключение является наиболее распространенным вариантом по причине своей экономичности. На практике данная схема реализуется следующим образом: непосредственно от нагревательного котла отходит труба отопления, которая представляет собой замкнутый контур. Эта труба последовательно проходит сквозь все помещения. Теплоноситель перемещается по трубе и возвращаете обратно к своему источнику. При однотрубной схеме радиаторы отопления монтируются поверх трубы, соединяясь с ней нижними патрубками (нижнее подключение). При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути.

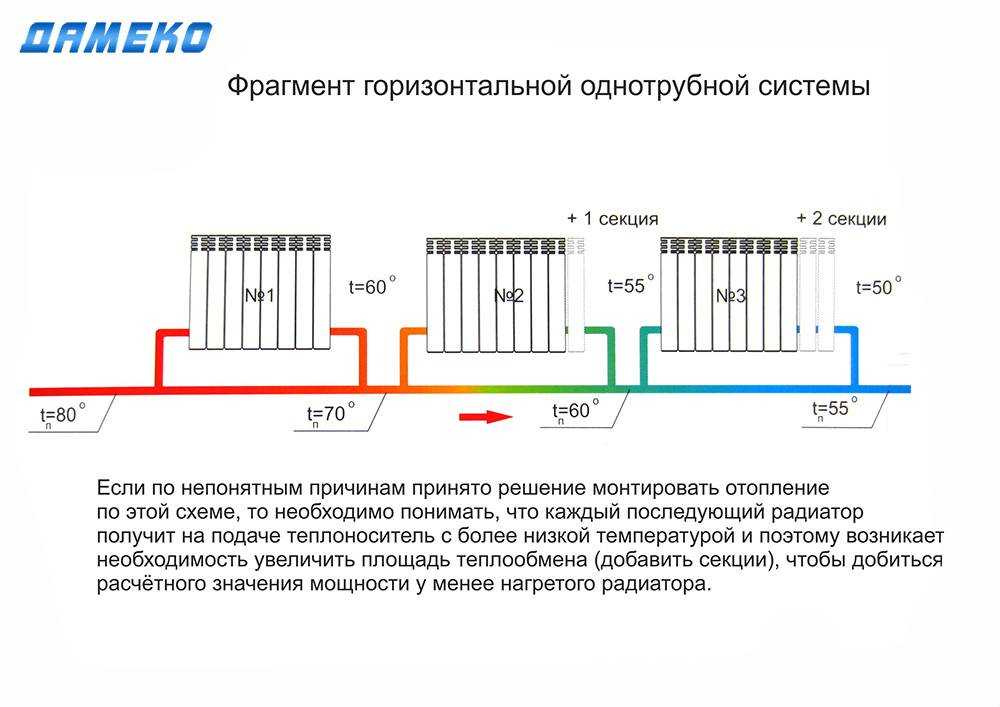

Проходя последовательно по всем помещением теплоноситель отдает тепло и возвращается в котел. После чего цикл повторяется. При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути. Недостатком последовательного подключения является неравномерный прогрев помещений в доме. Теплее всего будет в комнатах, которые находятся в непосредственной близости от котла. По мере отдаления радиаторов отопления от отопительного агрегата, температура воды в них будет падать.
Таким образом, самые дальние помещения будут достаточно прохладными. Решением проблемы может стать подключение циркуляционного насоса, который будет способствовать равномерному распределению теплоносителя по трубам отопления. К недостаткам однотрубной системы отопления относят также низкую теплоотдачу, ограничения по числу подключаемых радиаторов и невозможность осуществлять регулировку температуры в помещениях.
Двухтрубная схема отопления
Этот вариант подключения радиаторов требует дополнительных затрат, однако считается одним из наиболее эффективных по части теплоотдачи и экономичности. При организации отопления по двухтрубной схеме, по одной трубе в систему отопления поступает горячий теплоноситель, а по другой из нее выходит теплоноситель охлажденный. При этом трубы с горячей и холодной водой никак не связаны между собой. Это наиболее предпочтительный вариант подключения радиаторов в квартире. Двухтрубные системы отопления подразделяют на:
- горизонтальные;
- вертикальные.
Вертикальные системы монтируют в многоэтажные дома, а горизонтальные в одноэтажных.
Двухтрубные системы отопления позволяют равномерно распределять тепло по помещениям. Для регулировки температуры возможно подключить терморегуляторы.
Где купить радиаторы отопления?
В нашем интернет магазине вы можете приобрести:
- Чугунные радиаторы
- биметаллические радиаторы
- стальные радиаторы
Интернет магазин Терма-МСК предлагает своим покупателям, качественную продукцию от известных поставщиков отопительного оборудования и комплектующие по доступным ценам. У нас удобные способы доставки. Поставщики оборудования работают с нами в течении многих лет, что является дополнительной гарантией качества поставляемой продукции.
Центральное отопление в частном доме: принцип работы и стандарты
Центральное отопление в многоквартирном доме или коттедже создано для их качественного обогрева. Это происходит с помощью одного теплового центра, в котором находятся теплогенераторы или теплообменники. Они могут располагаться как в здании (котельной или тепловом пункте), так и на тепловой станции или ТЭЦ.
Центральное отопление делится на водяное, паровое и воздушное. Особой популярностью в последнее время пользуются комбинированное отопление.Содержание статьи
- Устройство центрального отопления в многоквартирном доме
- Отопительные внутриквартирные устройства и температурный режим
- Центральное отопление в частном доме
- Подсоединение
- Независимая схема
- Зависимая прямоточная схема
Устройство центрального отопления в многоквартирном доме
Для обогрева многоквартирных домов чаще всего применяется водяное центральное отопление, которое состоит из следующих деталей:
- входных заглушек, отделяющих дом от теплотрассы. При их помощи трубопровод делится на внешнюю и внутреннюю часть. За исправную работу первой отвечают специалисты тепловой службы, второй – коммунальщики;
- врезки труб горячего теплоснабжения на трубопроводах подачи и обратки. При их помощи выполняется распределение воды на полотенцесушители, которые находятся в квартирах;
- элеватора отопления, с помощью которого выполняется регулировка в системе температуры воды. Это достигается благодаря тому, что в нем горячая вода смешивается с охлажденной, из обратки. Емкость последней зависит от диаметра пропускного отверстия элеватора. Его можно менять, что позволяет изменять температуру воды в системах отопления квартир;
- домовых заглушек, нужных для отсечения в неотапливаемый сезон многоквартирного дома от теплотрассы;
- сбросов-вентилей, при помощи которых при возникновении ремонта вода сливается от системы.
Центральное отопление в многоэтажном строении предусматривает наличие внутри здания специальных разливов, которые представляют собой трубы, по которым теплоноситель проникает в вертикальные стояки. Если вы живете в старой советской пятиэтажке, то в подвале будут расположены нижние разливы, от которых идут стояки, фиксирующиеся между собой на чердаке или в верхней части здания.
Но такой вариант фиксации имеет большой минус. Есть вероятность заледенения теплоносителя центрального отопления многоквартирного дома зимой, если циркуляция воды будет остановлена. Чтобы этого не было, нужно уделить особое внимание их качественному утеплению. В верхней части здания обычно находятся воздушники для сброса лишнего воздуха.
Если вы живете в девятиэтажном доме, то разлив будет располагаться не в подвале, а на чердаке. Такое расположение позволяет почти сразу распределить воду по стоякам при включении отопления. Сложности с попаданием воздуха в стояки отсутствуют. В этом заключается большой плюс верхнего разлива от нижнего.
Устройство центрального отопления в многоквартирном доме
Отопительные внутриквартирные устройства и температурный режим
Вид батарей, монтированных в квартирах, зависит от года возведения здания. Если оно построено в советское время, то в квартирах будет использоваться один из следующих видов радиаторов:
- металлические конвекторы, которые имеют стальной корпус, внутри которого расположены витки трубы ДУ-20 и соединенные поперечным сечением;
- чугунные секционные батареи, которые не только много весят, но и имеют высокую теплоотдачу. На каждый радиатор приходится до 150 Вт. К их минусам можно отнести риск утечек и непривлекательный внешний вид.
Габариты радиаторов или отделений в них зависит от того, на каком этаже расположена квартира и какой тип циркуляции теплоносителя в доме. Например, если она верхняя, то теплоноситель, доходя до первого этажа, будет терять свою температуру. Получается, чтобы отопление многоквартирного дома было продуктивным, в квартире, если она расположена на нижнем этаже, необходимо увеличить количество отделений или установить батареи большого размера.
В современных многоэтажных зданиях обычно устанавливаются биметаллические радиаторы.
Такие радиаторы производятся из алюминия и отличаются хорошей теплоотдачей, которая равняется около 200 Вт на каждую батарею. Но цена таких батарей высокая. Зато эффективность на высоте. Многие люди задают вопрос, нужно ли устанавливать биметаллические радиаторы или нет. На этот вопрос каждый сам должен ответить, решив для себя, готов ли он потратиться ради получения тепла.
Температурный режим в квартирах указан в имеющемся положении СНиП. При центральном отоплении он составляет:
- санузел – 25 градусов;
- жилые комнаты и спальня – 20 градусов;
- кухня – 22 градусов;
- угловые комнаты – 22 градуса.
Центральное отопление в частном доме
Наличие центрального отопления в частном доме – популярное явление. У него много преимуществ. Центральное отопление подразумевает наличие генератора теплоносителя, функцию которого выполняет центральная котельная.
Подсоединение
Подсоединение отопления выполняется после подписания соответствующего договора между хозяином здания и компанией, которая оказывает данную услугу. Есть три вида подсоединения центрального отопления к частному дому:
- зависимая прямоточная схема;
- независимая схема;
- зависимая схема с монтажом элеватора.
Каждая схема отопления дома, представленная выше, обладает своими преимуществами и минусами, которые важно учесть.
Независимая схема
Достаточно часто для отопления частных домов используется независимая схема. Она подходит в тех ситуациях, когда по каким-то причинам невозможно поднять давление в системе отопления. Чаще всего это случается ввиду конструктивных причин.
Если жилой дом обладает отопительной системой, состоящей из пластиковых труб, понадобится независимая схема с применением циркуляционного насоса. В доме система может заполняться из водопровода или из теплоцентрали при помощи особенного запорного вентиля. Но у нее должен быть расширительный бак.
Независимая схема системы отопления
Центральное отопление частного строения может выполняться с помощью зависимой схемы. Но она нуждается в монтаже переходного устройства. За такую функцию отвечает индивидуальный тепловой пункт, обладающий элеваторным узлом. Последний создан для передачи энергии тепла. Ведь в центральной отопительной системе температура теплоносителя составляет +150 градусов, а на самом деле она не должна быть выше +90 градусов.
Элеватор нужен для передачи тепла от основной теплосети. Он, благодаря наличию инжекционного сопла, делает быстрее скорость перемещения воды в системе домашнего отопления. Благодаря его присутствию, вода будет нагреваться при помощи частичного смешивания с теплоносителем из центральной системы отопления, температура которого очень высокая.
Элеватор, обладающий стальным корпусом с расположенной внутри его смешивающей камерой имеет сопло в виде сужающего отверстия. Быстрое смешивание воды в системе отопления дома осуществляется из-за ее высокой скорости на выходе из сопла. Ее разрежение выполняется за струей. Уже охлажденная вода из возвратной системы отопления проникает в это разреженное пространство.
При наличии элеватора также можно контролировать объем расходуемой горячей воды. Это выполняется благодаря возможности контролировать поперечное проходное сечение сопла. Управление выполняется с помощью перекрытия части отверстия иглой, имеющей вид конуса с небольшим уклоном. Он передвигается при помощи особого механизма, оснащенного выведенной наружу ручкой управления.
Пропорционально температуры нагрева воды меняется ее расход при происхождении через сопло. Также элеватор одновременно играет роль регулятора температуры, смесителя и насоса. Эти оборудования отличаются бесшумной работой и надежностью. Благодаря им, зависимая схема циркуляции воды пользуется большим спросом.
Зависимая прямоточная схема
Зависимая прямоточная схема отопления
Самой простой схемой центрального отопления частного дома считается зависимая прямоточная.
Специалисты выделяют, что из трех систем, с помощью которых выполняется центральное отопление в частном доме, самым универсальным считается зависимая, которая имеет элеватор. Это охарактеризовано тем, что она не нуждается в применении прокачивающего насоса. Несмотря на наличие некоторых минусов, именно центральное отопление считается самым популярным. Ведь с его помощью можно эффективно обогреть квартиру или частный дом даже в знойные морозы.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.
Выбор и установка геотермальных тепловых насосов
Энергосбережение
При выборе и установке геотермального теплового насоса учитывайте эффективность нагрева и охлаждения, экономичность системы и характеристики вашего объекта. Обязательно найдите квалифицированного установщика.
Эффективность нагрева и охлаждения геотермальных тепловых насосов
Отопительная эффективность геотермальных и водяных тепловых насосов определяется их коэффициентом полезного действия (COP), который представляет собой отношение количества тепла в БТЕ на БТЕ подводимой энергии. Их эффективность охлаждения определяется коэффициентом энергоэффективности (EER), который представляет собой отношение отводимого тепла (в БТЕ в час) к электроэнергии, необходимой (в ваттах) для работы устройства.
Найдите наклейку ENERGY STAR®, которая указывает, что устройство соответствует критериям ENERGY STAR. Производители высокоэффективных геотермальных тепловых насосов (GHP) добровольно используют этикетку EPA ENERGY STAR на соответствующем оборудовании и соответствующей документации по продуктам. Многие GHP отмечены знаком ENERGY STAR Министерства энергетики США (DOE) и Агентства по охране окружающей среды (EPA).
Эти геотермальные нагревательные и охлаждающие устройства, установленные в подвале нового дома, связаны со сложной системой подземных змеевиков для поддержания комфортной температуры в помещении. | Фото предоставлено ©iStockphoto/BanksPhotos
Экономика геотермальных тепловых насосов
Хотя стоимость покупки и установки системы GHP для жилых помещений часто выше, чем у других систем отопления и охлаждения, правильно подобранные и установленные GHP обеспечивают больше энергии на единицу потребляемой энергии, чем обычные системы. Для дополнительной экономии GHP, оснащенные устройством, называемым «пароохладителем», могут нагревать воду для бытовых нужд. В период летнего охлаждения отводимое от дома тепло используется для бесплатного нагрева воды. Зимой расходы на нагрев воды снижаются примерно на 50%.
В зависимости от таких факторов, как климат, почвенные условия, выбранные вами функции системы, доступное финансирование и стимулы, вы можете окупить свои первоначальные инвестиции через несколько лет за счет более низких счетов за коммунальные услуги. А когда вы включаете ипотечный кредит, ваши инвестиции в GHP могут с самого начала приносить положительный денежный поток. Также можно включить покупку системы GHP в «энергоэффективную ипотеку», которая покроет это и другие энергосберегающие улучшения дома. Банки и ипотечные компании могут предоставить дополнительную информацию по этим кредитам.
Существуют также специальные средства финансирования и поощрения, которые помогут компенсировать расходы на добавление GHP в ваш дом. Эти положения доступны от федеральных, государственных и местных органов власти; поставщики электроэнергии; и банки или ипотечные компании, которые предлагают энергоэффективные ипотечные кредиты для энергосберегающих улучшений дома. Прежде чем совершить окончательную покупку, убедитесь, что интересующая вас система подходит для доступных поощрений.
Оценка вашего участка для геотермального теплового насоса
Температура почвы на мелководье относительно постоянна на всей территории Соединенных Штатов, поэтому геотермальные тепловые насосы (ГТН) можно эффективно использовать практически везде. Однако конкретные геологические, гидрологические и пространственные характеристики вашей земли помогут вашему местному поставщику/установщику системы определить наилучший тип контура заземления для вашего объекта.
Геология
При проектировании контура заземления необходимо учитывать такие факторы, как состав и свойства почвы и породы (которые могут влиять на скорость теплопередачи). Например, почва с хорошими свойствами теплопередачи требует меньшего количества трубопроводов для сбора определенного количества тепла, чем почва с плохими свойствами теплопередачи. Количество доступного грунта также влияет на конструкцию системы — поставщики систем в районах с обширными твердыми породами или почвой, слишком мелкой для рытья траншей, могут устанавливать вертикальные контуры заземления вместо горизонтальных контуров.
Гидрология
Наличие грунтовых или поверхностных вод также играет роль в принятии решения о том, какой тип контура заземления использовать. В зависимости от таких факторов, как глубина, объем и качество воды, поверхностные водоемы могут использоваться в качестве источника воды для разомкнутой системы или в качестве хранилища для змеевиков трубопроводов в замкнутой системе. Подземные воды также могут использоваться в качестве источника для систем с открытым контуром при условии надлежащего качества воды и соблюдения всех правил сброса подземных вод.
Прежде чем купить систему с открытым контуром, убедитесь, что ваш поставщик/установщик системы полностью изучил гидрологию вашего участка, чтобы избежать потенциальных проблем, таких как истощение водоносного горизонта и загрязнение грунтовых вод. Антифризные жидкости, циркулирующие по замкнутым системам, обычно практически не представляют опасности для окружающей среды.
Наличие земли
Площадь и расположение вашей земли, ваш ландшафт и расположение подземных коммуникаций или спринклерных систем также влияют на конструкцию вашей системы. Горизонтальные контуры заземления (как правило, наиболее экономичные) обычно используются для вновь построенных зданий с достаточным количеством земли. Вертикальные установки или более компактные горизонтальные установки «Slinky™» часто используются для существующих зданий, поскольку они сводят к минимуму нарушение ландшафта.
Установка геотермальных тепловых насосов
Для правильной установки трубопровода необходимы специальные технические знания и оборудование, поэтому установка системы GHP не является самостоятельным проектом. Чтобы найти квалифицированного установщика, обратитесь в местную коммунальную компанию, в Международную ассоциацию геотермальных тепловых насосов или в Организацию по обмену геотермальной энергией , чтобы получить список квалифицированных установщиков в вашем регионе. Монтажники должны быть сертифицированы и иметь опыт. Спросите рекомендации у владельцев систем, которым уже несколько лет, и проверьте их.
Грунтовый теплообменник в системе GHP состоит из системы труб с замкнутым или разомкнутым контуром. Наиболее распространенным является замкнутый контур, в котором полиэтиленовая труба высокой плотности закапывается горизонтально на глубину от 4 до 6 футов или вертикально на глубину от 100 до 400 футов. Эти трубы заполнены экологически безопасным раствором антифриза/воды, который действует как теплообменник. Зимой жидкость в трубах извлекает тепло из земли и переносит его в здание. Летом система реверсирует и забирает тепло из здания и отдает его в более прохладную землю.
Воздуховоды в доме распределяют нагретый или охлажденный воздух по всему дому, как и обычные системы. Коробку, в которой находится внутренний змеевик и вентилятор, иногда называют устройством обработки воздуха, потому что он пропускает воздух дома через тепловой насос для нагрева или охлаждения. Обработчик воздуха содержит большой вентилятор и фильтр, как и обычные кондиционеры.
Свяжитесь со своей страховой компанией, чтобы убедиться, что геотермальный тепловой насос застрахован. Даже если ваш провайдер покроет вашу систему, лучше сообщить ему в письменной форме о том, что вы являетесь владельцем новой системы.
Преимущества геотермальных тепловых насосов
Самым большим преимуществом GHP является то, что они потребляют на 25-50% меньше электроэнергии, чем обычные системы отопления или охлаждения. Это означает, что GHP использует одну единицу электроэнергии для перемещения трех единиц тепла от земли. По данным Агентства по охране окружающей среды, геотермальные тепловые насосы могут снизить потребление энергии и соответствующие выбросы до 44% по сравнению с тепловыми насосами с воздушным источником и до 72% по сравнению с электрическим отоплением со стандартным оборудованием для кондиционирования воздуха. GHP также улучшают контроль влажности, поддерживая относительную влажность в помещении около 50%, что делает GHP очень эффективными во влажных помещениях.
Геотермальные тепловые насосы обеспечивают гибкость конструкции и могут устанавливаться как в новых, так и в модернизируемых условиях. Кроме того, аппаратное обеспечение может занимать меньше места, чем обычная система HVAC, что, возможно, освобождает место для других целей. Системы GHP также обеспечивают превосходное «зональное» кондиционирование пространства, позволяя нагревать или охлаждать разные части вашего дома до разных температур.
Гарантия на подземные трубопроводы, связанные с системами GHP, часто составляет от 25 до 50 лет, а тепловые насосы часто служат 20 и более лет. Кроме того, компоненты в жилом пространстве легко доступны, что повышает фактор удобства и помогает обеспечить своевременное техническое обслуживание.
GHP не имеют внешних конденсаторных блоков, таких как кондиционеры, поэтому можно не беспокоиться о шуме снаружи дома. Двухскоростная система GHP настолько тихая внутри дома, что пользователи обычно не знают, что она работает.
- Узнать больше
- Ссылки
Геотермальные тепловые насосы
Геотермальные тепловые насосы Узнать больше
Системы тепловых насосов Узнать больше
Воздушные тепловые насосы Узнать больше
Мини-сплит-тепловые насосы без воздуховодов Узнать больше
Газоабсорбционный тепловой насос Узнать больше
Эксплуатация и техническое обслуживание теплового насоса Узнать больше
- Геотермальные тепловые насосы ENERGY STAR
- Международная ассоциация геотермальных тепловых насосов
- Консорциум геотермальных тепловых насосов
Кто управляет термостатом – арендодатель или арендатор?
Да, в большинстве штатов арендодатели могут управлять термостатом арендуемой недвижимости. Хотя они должны обеспечивать разумное количество тепла, они не должны передавать управление термостатом арендатору. Тем не менее, это правило штата за штатом. В некоторых штатах, таких как Аризона, где наблюдаются экстремальные температуры, может потребоваться, чтобы домовладельцы обеспечивали арендаторов термостатом в очень жаркие или холодные месяцы. Всегда проверяйте местные правила, прежде чем брать на себя управление термостатом.
Что такое подразумеваемая гарантия пригодности для проживания и как она применяется к отоплению и охлаждению?
Арендодатели несут ответственность за соблюдение подразумеваемой гарантии пригодности для жилья. Это юридическая фраза, которая означает, что арендодатели должны предоставить определенные основные удобства, такие как:
- Крыша для защиты от непогоды.
- Тепло.
- Горячая вода.
- Чистая вода.
- Освещение.
- Прочные стены и полы.
- Уничтожение вредителей.
- Датчики дыма.
- Замки для защиты от кражи.
Подразумеваемая гарантия обитаемости имеет особое значение, когда речь идет о термостатах. Это означает, что арендодатели должны обеспечить разумное количество тепла в холодные месяцы. В некоторых местах домовладельцы должны обеспечить кондиционирование воздуха в летние месяцы. Обычная минимальная температура для системы отопления составляет 68 градусов, но она может варьироваться от одного места к другому. Однако подразумеваемая гарантия обитаемости редко гарантирует доступ к термостату. В большинстве штатов, если домовладелец обеспечивает отопление, он может управлять термостатом.
Как арендодатели должны удовлетворять запросы арендаторов на разумную корректировку температуры?
Из-за подразумеваемой гарантии пригодности для жилья арендодатели обычно должны приложить все усилия, чтобы отрегулировать температуру по запросу арендатора. В целом, Соглашение об аренде определяет, как подавать и разрешать запросы на корректировку температуры. Руководство по аренде помогает устранить недопонимание и разочарование между арендатором и арендодателем. Разрешение регулировки температуры может помочь повысить энергоэффективность и сократить расходы. Жильцы, которым слишком жарко, могут просто открыть окна в зимнее время или прибегнуть к менее эффективным системам отопления и охлаждения.
Если проблемы с термостатом продолжают возникать, арендодатель и арендатор могут прийти к соглашению и изменить договор аренды, используя Поправку к договору аренды. Оперативное и честное общение может помочь уменьшить разочарование. Это также может гарантировать, что все стороны находятся на одной странице в отношении того, когда необходимо выполнить регулировку термостата.
Какие действия может предпринять арендатор, если возникла проблема с отоплением или охлаждением, и в течение какого времени арендодатели должны ее устранить?
Могут возникнуть проблемы с термостатами и системами отопления или охлаждения. Хотя арендодатель должен быть благоразумным, возможно, ему не придется сразу же вносить изменения при возникновении проблем. Арендодатель может подождать с ремонтом, если в доме достаточно тепло зимой и достаточно прохладно летом.
Однако ответ на этот вопрос зависит от штата. Всегда проверяйте законы штата или обращайтесь к юристу Rocket Lawyer On Call®, чтобы узнать о местных требованиях. Районы, в которых обычно бывает очень жарко или холодно, могут представлять особую проблему для арендодателей. У арендодателей могут быть очень короткие сроки для устранения проблем после того, как арендатор уведомит о проблеме.
Для арендаторов первым делом необходимо уведомить арендодателя о проблеме. Если арендодатель не устранит проблему в разумные сроки, жильцы могут обратиться в суд. Арендаторы могут обратиться в суд либо через местное государственное учреждение, либо в суд. Арендодатель может быть оштрафован, если он не примет своевременных мер по ремонту системы HVAC во время сильной жары или холода. Им также может потребоваться оплатить переезд арендаторов и расходы на жилье, пока проблема не будет решена.
Чтобы жильцы были счастливы, управляя термостатом, арендодатели могут:
- Сообщите температуру, которую они будут использовать.
- Немедленно отвечайте на запросы об изменении.
- Используйте интеллектуальные термостаты, которые позволяют жильцам контролировать температуру только в определенном диапазоне.
- Обеспечьте постоянную работу системы отопления и термостата.
- Включите всю информацию о системе отопления и термостате в договор аренды.
- Предупредите об этом, если что-то нужно изменить.
- Замените или отремонтируйте сломанные системы в течение 24 часов.
Суть в том, что доброжелательный жилец — счастливый жилец. Хотя управление термостатом может помочь контролировать расходы, может потребоваться немного больше усилий, чтобы жильцы чувствовали себя комфортно. Кроме того, имейте в виду, что в редких случаях арендодатель может нести ответственность за травмы, полученные из-за слишком высоких или низких температур.
