Виды теплых полов. Как правильно выбрать?
Это сверху кажется, что все они одинаковые. Но устройство теплого пола может быть типовым или оригинальным, а по способу обогрева различают электрические, водяные, пленочные и другие виды полов.
Общие у таких систем только потребительские свойства: скрытый подогрев поверхности с любой облицовкой. Не всегда нагревающие элементы расположены прямо под покрытием, но равномерность нагрева входит в число приоритетов. Самые первые теплые полы оказались востребованными для ванных и санузлов, позже – и для кухонь, а в наши дни их делают практически в любых комнатах.
При желании, можно обустроить всю квартиру или частный дом. Ограничения по выбору покрытия есть, но небольшие – а самым лучшим вариантом отделки поверх теплого пола традиционно считается кафель или природный камень.
По техническим причинам, самые распространенные виды теплых полов сейчас – это с электроподогревом или с водяными трубами.
Подробнее об электрических полах
Пол с электронагревателями может быть кабельным, пленочным или с термоматами. Сделать такое отопление реально на любой стадии ремонта – даже поверх готовой стяжки прибавится максимум 5 см толщины. Причем не факт, что потеря высоты огорчит владельцев жилья – утолщенная стяжка станет накопителем тепла, будет медленно остывать при выключении подогрева.
С другой стороны, термоматы или сравнительно тонкие провода можно укладывать буквально в слой клея под плиткой. А инфракрасная пленка теоретически может стать подложкой покрытия – тоньше уже некуда. Выигрыш по высоте электрики перед гидравликой очевиден. И выигрыш по весу немалый.
Самый простой электрический пол
Это кабельный контур из обычных проводов.
Сразу фиксируется на поверхности и заливается раствором. Если пол нельзя поднимать даже на полсантиметра, можно сделать штробу под контур. Доступны системы с замкнутым и открытым контуром – в первом случае используется провод с одной жилой, а во втором – с двумя. Так или иначе, работают кабельные полы одинаково: проходящий ток разогревает провода, а те отдают тепло в стяжку и пол сверху прогревается равномерно.
Строго говоря, термомат тоже можно считать разновидностью кабельной системы. Там тоже есть провода, только собранные на сетке (обычно из стекловолокна). Матами закрывать большую поверхность удобнее и быстрее. А еще быстрее – раскатывать рулон. Сверху маты покрываются клеем и плиткой. Если пол представляет собой не плоскость, для кривых форм сетку надрезают и поворачивают куда надо – но без повреждения кабеля.
ИК-пленка
Тоже электрический пол, соперничающий в простоте устройства с кабельными системами.
Только нагрев происходит на иных физических принципах. Эта пленка представляет собой «пирог» из карбоновых полос небольшой (до 0,5 мм) толщины, запаянных в обложку из полиэстера. Соединяются отдельные листы пленки шинами из меди. Теоретически на такое основание можно укладывать любое покрытие, в т.ч. паркет.
Считается, что ИК-излучение полезнее всего. Оно не проникает глубоко: все предметы вокруг поглощают ИК-волны, нагреваясь и рассеивая тепло в воздух. И первым нагревается покрытие пола над пленкой. Есть лишь одна большая проблема: эта пленка уязвима к сырости, ее нельзя укладывать в стяжку. И плиткой покрывать тоже нельзя. А значит, не получится экономить на обогреве как с кабельными системами. Зато монтаж на большой площади много времени не занимает: полосы раскатываются и соединяются прямо на месте, можно включать в сеть когда угодно.

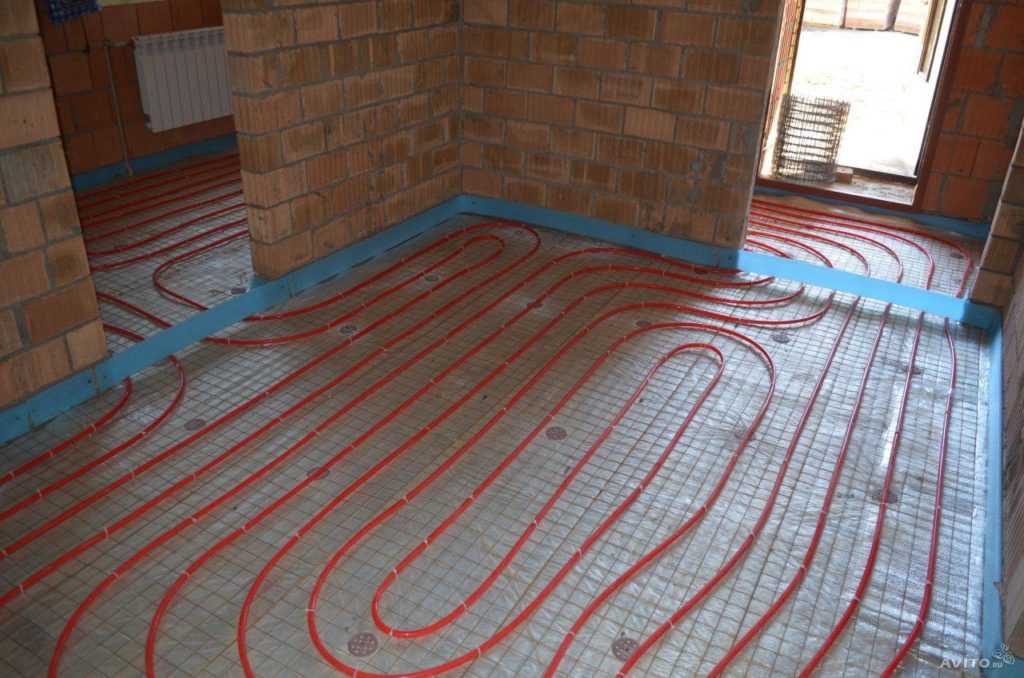

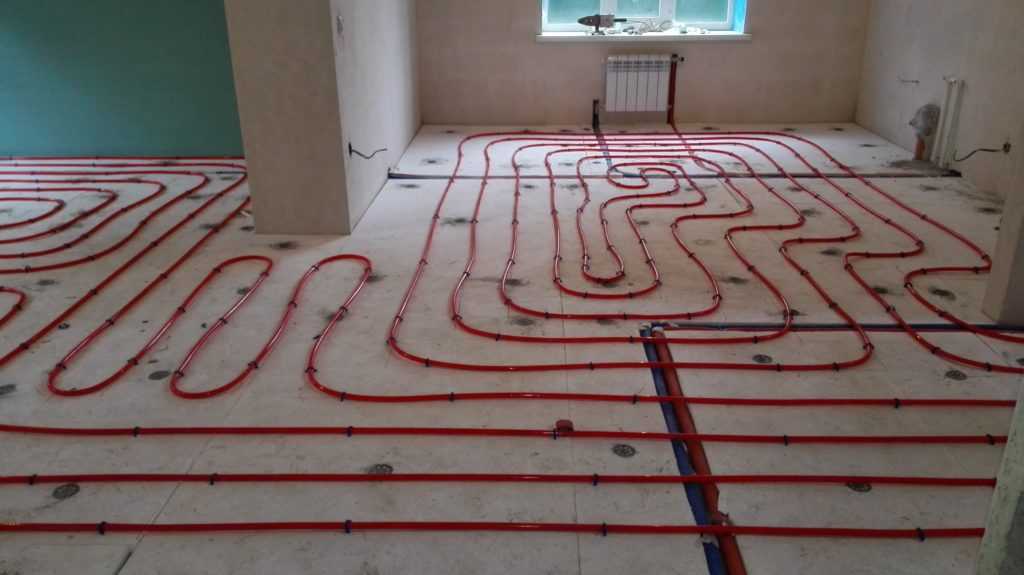

Водяной подогрев пола
Теплоносителем может быть и другая жидкость, но чаще всего это горячая вода.

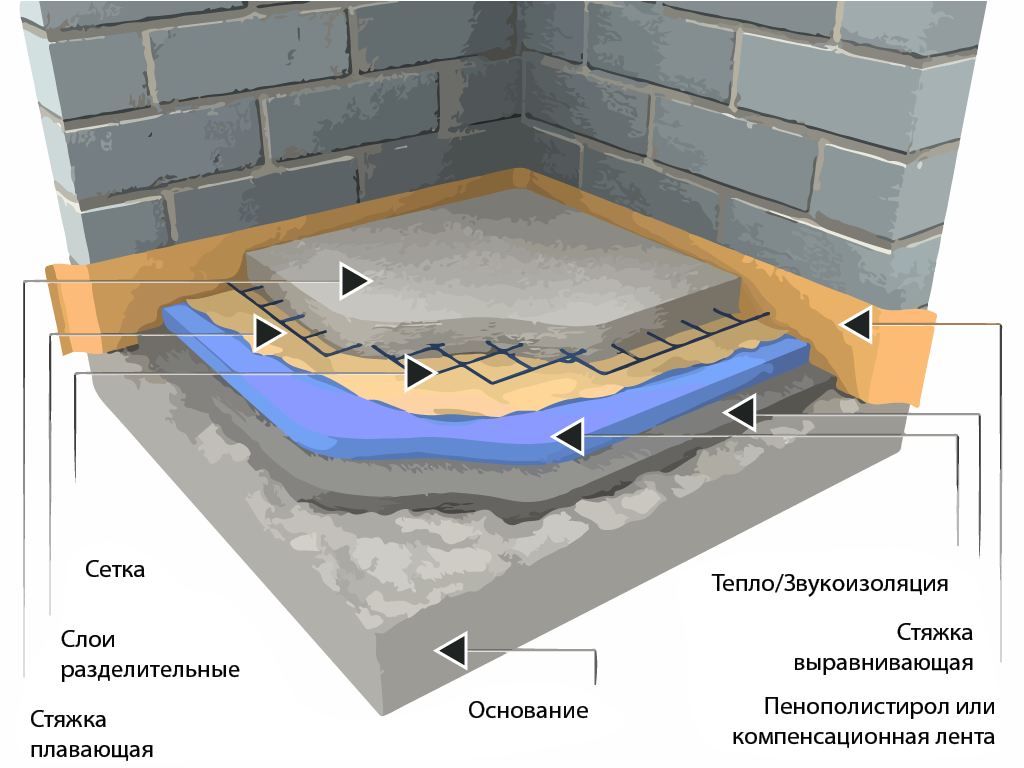

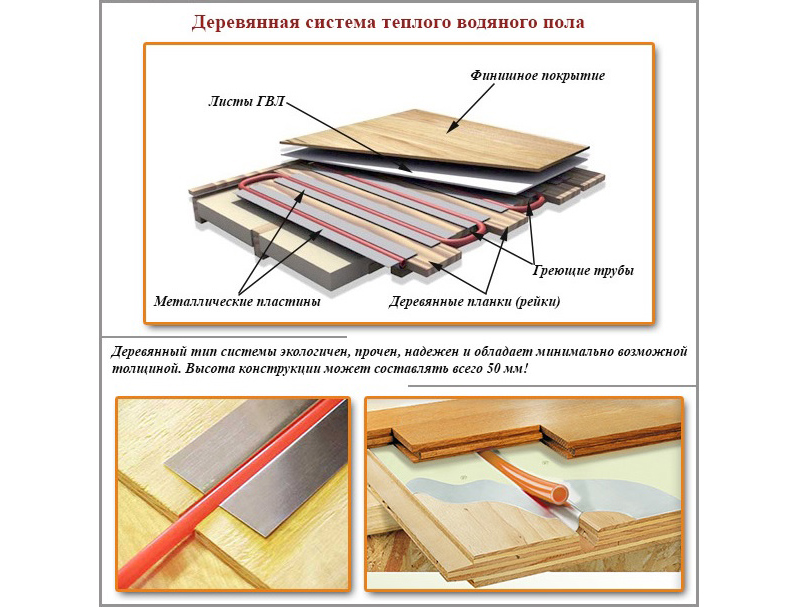

В зависимости от толщины слоев и диаметра труб в контуре, суммарная потеря высоты достигает 15 см. Можно заранее оценить и дополнительный вес на перекрытиях: примерно по 3 центнера с каждого кв.м. В деревянном доме такой пол укладывать нельзя. И не в каждом бетонном разрешено: есть проекты с расчетной нагрузкой без большого запаса. Вдобавок, при оформлении документов учитывается риск роста гидросопротивления системы, повреждений труб, гидроударов, протечек. А без согласия компетентных ведомств делать теплый пол крайне опасно и дорого.
+375333750106, +375444721821 Остались вопросы? Свяжитесь с нами по указанным номерам телефона.
Поделиться Поделиться Поделиться
Как подключить водяной теплый пол к системе отопления
Теплый пол как единственный источник тепла, комбинированная система отопления, подключение к радиатору и готовые комплекты.
Теплые полы — возможно, один из самых комфортных видов отопления дома.
Воздух в помещении прогревается равномерно на всей площади, не создаются горячие и холодные зоны в комнате, а теплее всего — ногам.
Но вариантов подключения теплого пола к системе отопления так много, что можно запросто в них запутаться. В этом материале расскажем о самых распространенных вариантах подключения теплого пола в разных исходных ситуациях.
Прямое подключение к отдельному котлу под теплый пол
Это оптимальный и простой вариант, так как теплый пол не будет зависеть от другой схемы отопления и как-либо влиять на нее. Но есть важное ограничение:
Теплый пол — низкотемпературная система отопления. Большинство типов котлов работают на высоких температурах, а при работе в низкотемпературном режиме будут выдавать низкий КПД. Кроме того, существует риск быстрого выхода из строя теплообменника.
Лучше всего с отоплением пола справляется конденсационный котел. В низкотемпературном режиме он выдает максимальный для себя КПД.
Простая схема подключения теплого пола непосредственно к котлу.
Термометры контролируют температуру поступающего теплоносителя и обратки: оптимальная разница 5-10°C.Так как конденсационный котел может эффективно вырабатывать оптимальную температуру для обогрева теплых полов, подключить такую систему несложно — потребуется меньше всего дополнительных элементов.
Комбинированная система отопления: радиаторы + теплый пол
В этом случае перед владельцем дома стоит принципиально другая задача. Для радиаторного отопления котел работает в высокотемпературном режиме. Вопрос в том, как понизить температуру теплоносителя.
Обычно для отопления дома радиаторами котел нагревает теплоноситель до температуры 70-80°C, для теплых полов она не должна превышать 60°C, оптимально — 35-45°C.
Для понижения температуры теплоносителя применяются разные решения. Одно из самых популярных — подмес остывшего теплоносителя к котловому уже в контуре теплого пола. Но и это можно делать по-разному.
Трехходовой термосмесительный клапан
Устройство работает на смешивание двух потоков теплоносителя разной температуры.
С одной стороны через него проходит нагретый теплоноситель с котла, с другой — остывший теплоноситель обратки отопительной системы. Смешиваясь в нужной пропорции — чтобы достичь установленной температуры, — вода направляется в контур теплого пола. После полного круга вода смешивается с обраткой всей отопительной системы.
Термостатические трехходовые клапаны позволяют настроить температурный режим теплого пола. В некоторых моделях есть преднастройки температурного диапазона согласно климатическим зонам.
В трехходовом клапане без термостата температура теплоносителя регулируется механически. Владельцу придется долго настраивать его в ручную, чтобы добиться комфортной температуры отопления.
Если вы решите изменить температуру в котле или выключить теплый пол, настраивать придется заново. На кран можно установить сервопривод — для автоматической регулировки по заданным температурным значениям.
Готовый смесительный узел
Некоторые производители выпускают готовые решения «все в одном» для теплого пола — насосно-смесительные узлы. Их комплектация, качество исполнения и цена разнообразны. Это максимально простой для подключения вариант. Принцип работы тот же: смешивание горячего теплоносителя с остывшей обраткой для поддержания нужной температуры теплого пола.
Обычно такие устройства имеют в своей конструкции трехходовой клапан, термометры на подаче и обратке и элементы подключения — к насосу и трубам или коллектору. Остальное — балансировочный клапан, автоматические воздухоотводчики, байпас, термоголовка с выносным датчиком — опционально. Насос в комплект узла не входит.
В центре – готовый насосно-смесительный узел. Слева – коллектор радиаторного отопления, справа – теплого пола.
В этом решении есть все необходимое. Боковые подводы — самое удобное и эстетичное решение для соединения с коллектором.Все элементы смесительного узла можно купить и собрать похожую систему самостоятельно.
Теплый пол на втором этаже дома
Главная проблема монтажа теплого пола на втором этаже — уровень расположения воздухоотводчиков. Воздухоотводчик должен находиться выше теплого пола, иначе воздух будет поступать в трубы и оставаться там. Поэтому устанавливать пол на втором этаже, подключая его к коллектору, расположенному на первом, запрещено.
Варианта решения два:
- 1. Дополнительные узлы с воздухоотводчиками на обеих трубах выше уровня теплого пола.
- 2. Подключение теплого пола от радиатора отопления.
Теплый пол от радиатора отопления
Это решение подходит для отопления помещения небольшой площади или части комнаты — 10-15 кв.
м. Представляет собой готовый терморегулирующий монтажный комплект в декоративном боксе для подключения одной петли теплого пола к высокотемпературному контуру отопления без насосно-смесительного узла. Внутри — термостатический клапан, управляющийся вручную, сервоприводом или головкой с выносным термочувствительным элементом, и воздухоотводчик.
К высокотемпературному контуру присоединяется одна петля теплого пола. На выходе из петли монтируется монтажный комплект. Горячий теплоноситель поступает в петлю и остывает до температуры, установленной автоматическим регулятором. Остывший теплоноситель уходит в обратку, а в теплый пол подается новая порция горячего теплоносителя.
Для жилых помещений это не самое комфортное решение — больше подходит для лоджии, балкона, санузла, коридора.
Еще раз самое главное:
- Если теплый пол подключается в качестве единственной отопительной системы, то для надежности и комфорта лучше использовать конденсационный котел в низкотемпературном режиме.
- Для подключения комбинированной отопительной системы с теплыми полами используются насосно-смесительные узлы, состав которых зависит от ваших требований и кошелька.
- Можно купить готовый смесительный узел, который прост в монтаже и в любой комплектации позволяет смонтировать теплый пол — нужно только докупить насос.
- При монтаже теплого пола на втором этаже дома нужно помнить о расположении воздухоотводчиков, при необходимости — установить дополнительные.
- Можно смонтировать теплый пол прямо от радиатора основного отопления, но это решение подходит для нежилых помещений малой площади.
Как установить систему водяного теплого пола?
Это гостевой блог Адама Бранделла, опытного установщика напольного отопления. Адам является основателем Circa Installations & Floor Heat Store с многолетним опытом установки напольного отопления.
Спросите большинство людей, почему они выбрали систему водяного обогрева пола , и вы обнаружите, что это энергоэффективная, безопасная и надежная система отопления.
В этом сообщении в блоге я поделюсь некоторыми из лучших советов по установке напольного отопления, которые я узнал за годы работы установщиком напольного отопления. Независимо от того, являетесь ли вы профессиональным установщиком или энтузиастом-любителем, я надеюсь, что вы найдете эти советы полезными.
6 советов для успешной установки теплого пола
1. Очистите черновой пол перед установкой трубы теплого полаСовременные трубы, используемые во влажных системах, прочны и долговечны. Тем не менее, тщательно очистите черный пол перед установкой и укладкой труб теплого пола, чтобы избавиться от неровных краев, которые могут их повредить. Перед укладкой изоляционного слоя, входящего в комплект, может потребоваться укладка влагонепроницаемой мембраны на черновой пол.

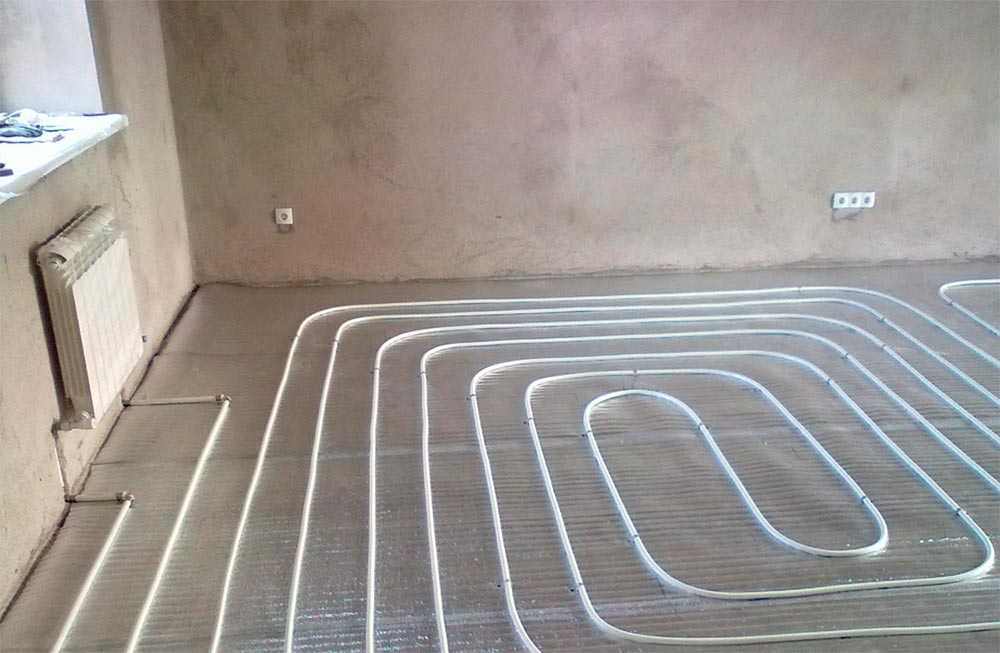

Труба крепится к простому набору узлов, которые удерживают ее в таком положении, что каждая петля находится на заданном расстоянии – обычно от 200 мм до 250 мм, в зависимости от типа пола.
Максимальная длина трубы, которую можно использовать в одном помещении, составляет около 100-110 м.
В системах водяного отопления в первую очередь должен быть установлен коллектор – узел, к которому подсоединяется петля трубы в конкретном помещении. При выборе места установки необходимо учитывать вес устройства и труб, которые в конечном итоге подключаются.
При электрическом напольном отоплении необходимо, чтобы квалифицированный электрик выполнил как минимум подключение к сети в соответствии со стандартом BS7671-2008 и действующими правилами электропроводки IEE.
3. Помните о максимальных температурах и конечном напольном покрытии Одним из наиболее важных моментов, на который следует обратить внимание, является вид готового напольного покрытия, которое будет укладываться поверх системы, поскольку некоторые напольные покрытия имеют ограничения по максимальной температуре.
Виниловые полы имеют максимальную температуру 27°C, как и ковровые покрытия, ламинат и деревянные полы.
Подробнее о мощности и температуре пола здесь.
Я не могу не подчеркнуть, насколько важна установка изоляционных плит Warmup. Многие люди пытаются сэкономить деньги и не заморачиваться с изоляцией пола, но она имеет огромные преимущества от сокращения времени нагрева до экономии энергии и снижения эксплуатационных расходов в долгосрочной перспективе.
5. Планирование и измерениеПланирование имеет важное значение, поэтому тщательно измерьте площадь и спланируйте установку. Мой совет — не торопитесь с этим, так как в долгосрочной перспективе это значительно ускорит установку.
Не забудьте рассмотреть все приспособления и приспособления, которые будут установлены. Например, при установке в ванной комнате унитазы, трубы для полотенцесушителей и радиаторы должны быть закреплены на полу.
Все это необходимо учитывать при монтаже системы, чтобы не повредить нагревательный провод при установке вышеперечисленного. Кроме того, убедитесь, что ваш существующий черный пол свободен от пыли и грязи, и, если это деревянный черный пол, убедитесь, что половицы не скрипят, так как исправить это впоследствии будет непросто.
Очень важно проверить систему до и после всех этапов установки. Если вы не уверены, просто попросите вашего электрика сделать это до того, как ляжет последнее напольное покрытие.
Также помните, что все системы Warmup поставляются с гарантией установки SafetyNet™, которая означает, что если нагреватель будет поврежден во время установки, он будет заменен бесплатно, что даст вам дополнительную заботу при установке системы.
Дополнительный совет: защитите свою новую систему
При укладке мата с подогревом пола укладывайте его проводами вниз к основанию пола, а сеткой вверх. Это обеспечит лучшую защиту нагревательного провода во время установки.
Всегда следуйте производственным инструкциям или обратитесь за профессиональной консультацией, если сомневаетесь.
И, наконец, если окончательным напольным покрытием будет плитка или керамика, я всегда рекомендую использовать эластичный самовыравнивающийся латекс или эластичный клей для плитки, чтобы покрыть мат напольного отопления защитным слоем, так как это облегчает укладку плитки. .
Как выбрать электрическую или водяную систему напольного отопления
Современные системы напольного отопления делятся на мокрые (или «гидронические») и сухие, или электрические. Сухие системы, как правило, проще и работают от электросети, тогда как мокрые системы используют петлю труб, несущих воду и подключенных к котлу или другому источнику тепла. Что касается проблем с установкой напольного отопления, у компетентного мастера не должно возникнуть серьезных проблем с установкой любой системы, хотя мокрые системы могут быть более сложными.
Расположение также повлияет на ваш выбор
Ваш выбор системы зависит от того, куда она будет направлена.
Новые строительные проекты хорошо подходят для влажных систем, так как трубы теплого пола часто встраиваются в новые бетонные полы, тогда как кабели и маты, из которых состоят электрические системы, могут быть уложены поверх чернового пола до того, как будут покрыты любым выбранным напольным покрытием. При кафельных полах кабели будут герметизированы плиточным клеем. Деревянные и ламинированные полы, винил и ковры также можно использовать с системой.
Помощь в выборе системы
Если вы не уверены, какой тип лучше всего подходит для вашего проекта, обратитесь к квалифицированному электрику или в компанию Warmup за консультацией относительно пригодности выбранной системы и для обсуждения любых ремонтных работ, которые должны быть выполнены до начинается установка. Warmup, самый продаваемый в мире бренд напольного отопления, является отличным выбором для этой системы. Вы должны остерегаться более дешевых альтернатив, изготовленных из продуктов низкого качества, и всегда убедитесь, что вы покупаете подлинный продукт у авторизованного реселлера Warmup, чтобы обеспечить наилучшее соотношение цены и качества.
Не знаете, какие продукты использовать при следующей установке напольного отопления?
Взгляните на линейку продукции Warmup для удобства.
Публикация в блоге в сотрудничестве с Floor Heat Store
Теплый пол своими руками: обязательные к прочтению советы по установке
Если вы ремонтируете одну часть своего дома, возможно, вы захотите сделать большую часть работы самостоятельно. Хотя традиционно это может включать в себя покраску и декорирование, нет никаких причин, по которым вам не следует также подумать об установке теплых полов (UFH) самостоятельно. Но важно правильно выбрать комплект или систему теплого пола своими руками.
1. Подумайте о теплопроизводительности
Хорошо ли изолирована комната, которую вы хотите обогреть, например, новая пристройка? Или в нем несколько окон и высокие потолки? Важно учитывать ткань здания, так как это повлияет на тепловую мощность, которую должен обеспечить ваш набор DIY UFH.
Не знаете, какой комплект выбрать? Мы всегда готовы помочь вам выбрать лучшее решение для сценария.
2. Выберите высококачественную систему или комплект
Есть старая пословица, которая гласит: «Если вы покупаете дешево, вы платите дважды». Это не означает, что вам нужно покупать самую дорогую систему UFH, которую вы можете найти, но это означает, что вы должны выбрать качественный продукт, который сэкономит вам время и деньги в долгосрочной перспективе.
3. Выбирайте низкопрофильную систему
При ремонте помещения и укладке UFH поверх существующего пола важно выбрать низкопрофильную систему, которая сводит к минимуму любое повреждение арматуры и фурнитуры. Некоторые системы добавляют всего 15 мм общей высоты. Наш ассортимент LoPro ® включает в себя популярные решения для водяного (теплой воды) напольного отопления, которые доступны в виде простых в установке комплектов OneZone ® .
Мы спросили эксперта по домашнему ремонту Джона из Warton Woodworks, что он думает о UFH: 9.
0005
«Многие дома становятся более открытой планировки, что означает ограниченное пространство на стенах для традиционных радиаторов. Пол с подогревом — это эффективный способ обогреть большую комнату открытой планировки, освобождая место на стене для мебели». – Джон Уортон из Warton Woodworks
4. Учитывайте вес системы UFH
Это может показаться странным, но не следует упускать из виду логистику перемещения компонентов UFH туда, где они должны быть. Если вы планируете установить теплый пол своими руками, вы, вероятно, не захотите таскать поддоны с тяжелыми компонентами в нужную часть дома. Если это вас беспокоит, выберите легкую систему, и ваша спина будет вам благодарна.
5. Всегда привлекайте сантехника для завершения установки
Любой компетентный домашний мастер может установить напольные компоненты комплекта UFH – полезно, если вы ограничены в бюджете! Но когда дело доходит до установки коллектора и прокладки трубопровода обратно к котлу, необходимо вызвать сантехника.
Они смогут завершить установку, ввести UFH в эксплуатацию и перепроверить, правильно ли работает система.
«Теплый пол более эффективен по двум причинам. Во-первых, это дает вам ощущение, что вам теплее, чем вы есть на самом деле, так как вы чувствуете тепло прямо под ногами. Во-вторых, он равномерно прогревает всю комнату, что помогает устранить холодные пятна. В целом, пол с подогревом помогает сэкономить деньги на счетах за отопление, так как сокращает время, в течение которого отопление включено». – Джон Уортон из Warton Woodworks
LoPro
® Lite – идеальная система напольного отопления своими руками Легкая, низкопрофильная, универсальная и полностью быть простым в установке. LoPro ® Lite, последнее дополнение к отмеченной наградами линейке LoPro ® от Nu-Heat, доступно как в виде разработанной системы для всего дома, так и в виде высококачественного комплекта OneZone ® для мокрого (теплой воды) теплого пола для дома.
отдельные комнаты или зоны.
LoPro ® Lite состоит из предварительно фрезерованных плит EPS (пенополистирол) высокой плотности, которые обладают превосходной точечной нагрузкой и добавляют всего 15 мм (высота монеты 5 пенсов) к существующему уровню пола перед укладкой. напольная палуба. Пластины диффузора располагаются на прямых участках плит для улучшения распределения тепла от 10-миллиметровой трубы FastFlo, а затем поверх панелей и трубы UFH может быть уложена стандартная плита из ДСП до укладки напольных покрытий.
ЛоПро
® Max и LoPro ® 10 систем теплого пола LoPro ® Max — еще один низкопрофильный вариант, который также доступен в виде разработанной системы теплого пола для всего дома или в виде комплекта для теплого пола OneZone ® DIY. Он обеспечивает более высокую теплоотдачу, что делает его идеальным для помещений, которые трудно обогреть, например, зимних садов или садовых комнат. LoPro ® Max прост в установке, так как он укладывается непосредственно на существующий настил пола.
ЛоПро ® 10 — это наша отмеченная наградами оригинальная низкопрофильная модернизированная система отопления, доступная в виде разработанной системы подогрева пола для всего дома. LoPro ® 10 наносится на существующий пол и имеет сверхтонкую толщину всего 15 мм. Система в основном сухая, требуется лишь небольшое количество самовыравнивающейся смеси для покрытия предварительно проложенных труб UFH.
Узнайте больше о LoPro ® Системы напольного отопления своими руками
Как насчет электрических систем напольного отопления своими руками?
Наряду с мокрым теплым полом своими руками, в котором используется теплая вода и трубы, мы также предлагаем электрическую систему теплых полов своими руками. Комплект ElectroMat ® OneZone ® компании Nu-Heat прост в установке и идеально подходит для облицованных плиткой помещений, таких как ванные комнаты или кухни.
«Напольная плитка может вызывать холод на ногах круглый год при использовании традиционных методов нагрева.
Тем не менее, пол с подогревом делает напольную плитку приятной и теплой, давая вам желаемый комфорт. Они также в полной мере используют тот факт, что тепло поднимается вверх, нагревая вас с головы до ног. Напольная плитка будет оставаться теплой в течение определенного периода времени, даже если отопление выключено». – Джон Уортон из Warton Woodworks
Электрический теплый пол своими руками можно быстро и просто установить, но он экономически эффективен только в небольших помещениях из-за более высоких эксплуатационных расходов. Если вы хотите обогреть большее пространство, мы рекомендуем системы водяного теплого пола, сделанные своими руками, такие как LoPro ® .
Как Nu-Heat может помочь с теплым полом своими руками?
Независимо от ситуации или критериев проекта, Nu-Heat может предоставить решение UFH, которое подойдет именно вам. Мы можем посоветовать, какие части установки вы можете выполнить сами, а какие потребуют помощи установщика. Если вам нужна спроектированная система для всего дома или комплект для подогрева пола своими руками, наша дружная команда предоставит вам экспертную консультацию, чтобы вы получили лучшее соотношение цены и качества.
