Теплый пол от центрального отопления в квартире: легальные способы реализации проекта

Автор Евгений Апрелев На чтение 5 мин Просмотров 19к.

Сегодня, монтаж нагревательного гидравлического контура в половое покрытие, среди наших соотечественников пользуется небывалой популярностью. Причиной этому является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властей, самовольно монтируя отопление в квартире по полу, нарушая при этом тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО) всего дома.

Законные пути реализации водяного теплого пола в квартирах многоквартирных домов есть и подключить систему теплый пол от центрального отопления можно. В этой публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлический и тепловой дисбаланс в СО.

Схема «вторичного кольца»

Данная схема может быть реализована при однотрубной СО в квартире. Первичное кольцо – центральная СО; вторичное – контур «теплого пола».

  • Врезка в центральную систему отопления производится только в обратку, на выходе из радиатора.
  • На контур устанавливается запорная арматура, а на обратке кольца «теплого пола» еще и обратный клапан, предотвращающий движение теплоносителя в обратном направлении.
  • Водяной теплый пол в квартире оснащается смесительным узлом, который включает в себя насос и трехходовой клапан.

При своей простоте, эта схема эффективна, но только при соблюдении правильного монтажа и четкой последовательности сборки.

Совет: Проблема в том, сможете ли вы доказать коммунальщикам, что данная схема работоспособна и не приводит к дисбалансу в централизованной СО. Как правило, специалисты контролирующих служб ссылаются на запрет внесения любых конструктивных изменений в отопительную систему. Поэтому мы настоятельно рекомендуем перед созданием теплого пола по данной технологии проконсультироваться с юристом и профессионалом-теплотехником.

Схема с теплообменником

100% теплотехников скажут, что не нарушая закон можно создавать теплые полы в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков о внесении любых изменений в централизованную отопительную систему, специалисты придумали такую схему, при реализации которой будет создана автономная СО, где в роль теплогенератора будет выступать бак косвенного нагрева (буферная емкость, теплоаккумулятор), теплообменник.

Данная система никак не затрагивает конструкцию центральной СО, не изменяет давление и не повышает гидростатическое сопротивление. Цифрами обозначено следующее оборудование:

  • 1 Циркуляционный насос
  • 2 Трехходовой смеситель
  • 3 и 4 Шаровые краны
  • 15 Группа обвязки теплообменника в которую входят: обратный клапан; шаровый кран с грязевиком.

Собрать Теплый пол от отопления в квартире своими руками по данной схеме по силам любому домашнему мастеру. Для более четкого понимания процесса сборки рекомендуем посмотреть видео по теме:

Нюансы, о которых необходимо помнить

  • Первое, на что нужно обратить внимание при подключении водяного теплого пола в центральной СО – это на материал, из которого изготовлен змеевик. Все дело ТВ том, что для разводки отопления в полу в квартире и изготовления непосредственно змеевика, как правило, используются пластиковые трубы, которые рассчитаны на температуру теплоносителя 50°С. Температура воды в центральной тепломагистрали может находиться в пределах 70 до 90°С. Разумеется, при подключении контура теплого пола к центральному отоплению напрямую, протечка и дорогостоящий ремонт обеспечены.
  • Второе. В интернете представлено достаточно большое количество монтажных схем водяных теплых полов в квартире, которые, теоретически не приводят к дестабилизации СО дома. Одна из них представлена ниже.

    По заявлениям специалистов-теплотехников, основная проблема водяных теплых полов в том, что в СО дома возвращается теплоноситель слишком низкой температуры, что влияет на отопление смежных по стояку квартир. В представленной выше схеме данное влияние минимизировано, за счет контроля за температурой обратки трехходовым клапаном (К2) с термостатическим механизмом. Данный механизм настраивается на максимальную температуру. Для регулировки температуры контура змеевика в схему включен балансирующий клапан К1.

    Важно! Следует понимать, что большинство данных схем не законны и тянут за собой серьезные штрафные санкции, плюс принудительный демонтаж оборудования, что выливается в дополнительную «копеечку».

  • Третье. Очень важен точный расчет, который может сделать только опытный теплотехник.

Теплый пол или радиатор: что лучше для квартиры

Каждый день огромное количество наших соотечественников задаются вопросом, как сделать теплый пол от отопления, так как свято уверены, что данная конструкция обогрева квартиры эффективней классической радиаторной. Рассмотрим экономическую целесообразность каждой СО.

  1. Система теплый пол экономичнее. Этот вопрос особенно важен владельцем автономных СО и владельцем квартир с тепловыми счетчиками. Для данной конструкции, в качестве основной системы обогрева, необходимо снизить теплопотери жилища до уровня 40-50 Вт/м
    2
    . Но при таких низких теплопотерях и радиаторная СО будет не менее эффективна.
  2. Существует расхожее мнение, что при обогреве посредством радиаторов «вверху горячо, а возле пола – холодно». Как правило, все упирается, опять же, в утепление жилища. Если оно соответствует европейским нормам, то перепад температуры воздуха под потолком и вблизи пола, даже при радиаторах будет минимальным, 1-2°С.
  3. Уровень комфорта значительно повышается, если монтировать систему «теплый пол» во всех помещениях квартиры. Действительно, ходить по такому полу приятней, но ответьте себе на вопрос, готовы ли вы во всей квартире оказаться от ковролина, линолеума и других напольных покрытий в пользу керамической плитки, обладающей наилучшей теплопередачей?

И последнее: сопоставьте затраты на реализацию проекта «водяной теплый пол», включающие в себя разрешения, проект с расчетами, дорогостоящий монтаж и настройку работоспособности с высокой эффективностью, которая является достаточно спорным моментом.

Совет: Грамотный расчет водяного теплого пола – это сложный процесс, требующий опыта и знаний множества нюансов. Именно поэтому для их проведения обращайтесь только к профессионалам.

⚠13 ошибок монтажа теплого пола: их допускает каждый 3-ий

Ошибки в технологии укладки кабельных систем, электрических нагревательных матов.

Наиболее частые ошибки монтажа элекрического теплого пола: неравномерная толщина стяжки и разная ширина укладки, различные повреждения изоляции и кабеля при укладке, недопустимые изгибы кабеля, неграмотно выполненные соединения кусков поврежденного кабеля, несоответствие при измерении реальных электрических параметров уложенного кабеля паспортным данным от производителя.


Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.

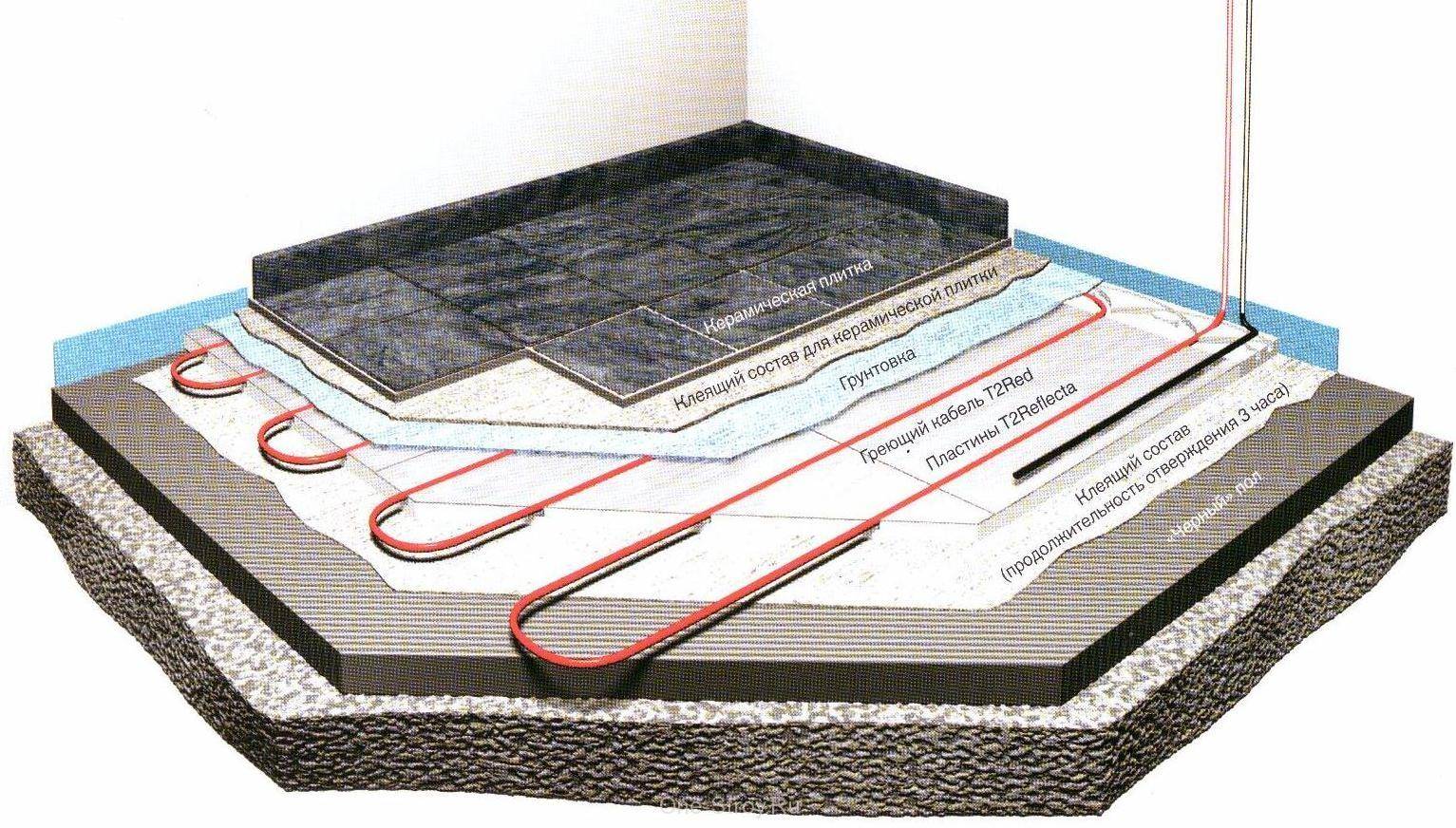

Макет укладки кабеля под стяжку на фольгированный теплоизолятор

или на теплоизолятор и штукатурную сетку

В готовых электрических нагревательных матах расстояние между витками кабеля (7 см) рассчитаны оптимально, чтобы избежать такой проблемы. Витки кабеля здесь расположены равномерно и надежно прикреплены в пластиковой основе-сетке. Следует только делать правильные повороты при укладке нескольких параллельных матов и грамотно распределять маты по всей площади.


Неправильный выбор мощности мата

(150 … 160 Вт/м2) не даст ощутимого нагрева, например, ванной комнаты. Необходимо правильно рассчитывать мощность для нагрева помещения с учетом теплопотерь на вентиляцию и через ограждающие конструкции, а потом выбирать – укладывать более мощный нагревательный кабель или подходящий по мощности нагревательный мат.

Ошибки при укладке датчика температуры пола. Гофрированная трубка с проложенным в ней кабелем с датчиком температуры на конце должна быть уложена в штробе ниже уровня укладки кабеля и датчик должен попасть строго посередине между соседними витками кабеля. Или если датчик укладывается на уровне пола, трубка с датчиком проходит параллельно соседним линиям кабеля и удалена от стены на расстояние до 50 см.


Ошибки: Если датчик будет находиться около стены и не попадать в зону поля раскладки нагревательного кабеля, он будет показывать ошибку обрыва датчика или контролировать температуру стены, что приведет к постоянному перегреву кабеля с избыточным расходом электроэнергии.

Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.


Неграмотный подбор и монтаж терморегуляторов. Для управления работой системы отопления с теплыми полами, важно правильно подобрать нужные модели терморегуляторов. Система не будет работать максимально эффективно, если сделан неграмотный подбор пультов:

  1. Для теплого пола в отдельном помещении /комнате может быть установлен электромеханический, цифровой или программируемый сенсорный регулятор с удаленным датчиком температуры на проводе, контролирующий температуру пола.
  2. В технических характеристиках терморегулятора указаны ток нагрузки и напряжение, на которые рассчитан регулятор. Н-р, указан номинальный ток 16А и напряжение питания AC95-240V 50-60Hz. Ток нагрузки для управления сервоприводом у регуляторов для водяного пола намного ниже, всего 3-5 А. Не следует путать назначение таких устройств!
  3. Для общих систем отопления с теплыми полами чаще применяют терморегуляторы с комбинированным контролем температуры воздуха и пола. В этом случае осуществляется контроль температуры воздуха с ограничением температуры нагрева пола. Можно также устанавливать терморегуляторы с контролем температуры только воздуха. Для этих целей пригодны чаще цифровые с таймером и интеллектуальные пульты-регуляторы. Пример, терморегулятор Mycond Touch.

Ошибочно при монтаже теплых полов с деревянным покрытием (паркет, ламинат, дерево) устанавливать терморегулятор без контроля температуры пола.

           4. Для централизованного управления нескольких систем теплого пола желательно устанавливать центральную панель и несколько отдельных терморегуляторов в отдельных помещениях, режимы которых настраиваются по радиосигналу.

Ошибочно ставить один терморегулятор для всего дома/здания/офиса, поскольку встроенный или удаленный датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему комнат.


Куда и зачем класть теплый пол? + пример » Теплый пол Thermo

Не так давно я затеял в квартире капитальный ремонт и передо мной очень остро встал вопрос: стоит ли класть электрический пол и если да, то в каких именно помещениях?

Отремонтировать требовалось четыре комнаты: гостиная – (напольное покрытие – паркетная доска), прихожая-коридор (керамогранит), ванная (керамогранит) и туалет (декоративная плитка). Работа предстояла немаленькая, а вот бюджет немного подкачал, поэтому вопрос о необходимости теплых полов был насущным.

Больше всего хотелось уложить их во всех помещениях, чтобы сразу сделать все на совесть, жить в комфорте и ближайшие 10-15 лет ни о чем не думать. С другой стороны, меня крайне волновали затраты, даже не столько на саму установку теплого пола, сколько на электроэнергию и последующие обслуживание системы. Кроме того, я очень старался найти действительно значимое обоснование необходимости установить систему во всех помещениях.

Чтобы найти верное решение, я предпринял целый ряд шагов. Сначала прошерстил самые популярные интернет-ресурсы и строительные форумы, потом пообщался со своими знакомыми и подробно расспросил их, куда и зачем они уложили теплые полы. Результат у меня получился следующий.

Почти все мои источники были едины в том, что электрический теплый пол для городской квартиры – вариант просто идеальный. Продается на каждом шагу, по цене вполне доступен, а монтажные работы может выполнить фирма-продавец. Плюс ко всему, можно купить и установить теплый пол своими руками, руководствуясь инструкцией, и долгосрочная гарантия при этом сохраняется.

По гостиной мой вопрос закрылся практически сразу. Я узнал, что максимальная допустимая мощность теплого пола под паркет или ламинат – 130 Вт/кв.м. Это предел, на который производители дают гарантию. Можно и выше поставить, но только под собственную ответственность. При этом максимально допустимая температура на поверхности ламината или паркета без риска его рассыхания – всего +26°С. По правде говоря, совершенно не впечатляет, да еще напольное покрытие повредить может. Некоторые утверждают, что даже при такой невысокой температуре с поверхности пола исчезают сквозняки, но в моей комнате их и так нет, поэтому от укладки теплого пола под ламинат или паркет я решил воздержаться.

Следующими на очереди были туалет и ванная. В этих помещениях преимущества теплых полов для меня были более-менее очевидны, особенно это касалось ванны, но не буду забегать вперед, а расскажу все по порядку.

Теплый пол под плитку в туалете, что мы имеем?

100% эффект «теплого пола» и равномерное распределение обогрева. В большинстве случаев температура на поверхности плитки достигает +28…30°С, хотя некоторые утверждают, что может быть и больше. Зависит это от теплопотерь помещения. У меня санузел – одно из самых холодных мест в квартире и это преимущество теплого пола перевесило все остальные доводы и стало для меня решающим. Общее подсушивание воздуха тоже актуально, учитывая повышенную сырость, особенно, весной и осенью.

Для ванны под керамогранит, все те же доводы, что и для туалета.

На поверхности керамогранита температура держится в районе +28…30°С. В помещении станет намного суше воздух, не будет плесени под самой ванной и на плитке из-за сильной влажности. Поверхность пола начнет высыхать намного быстрее, а это гарантирует безопасность, потому что полы больше не будут скользкими от воды. Ну и в самом помещении станет значительно теплее. Другими словами, выгода от укладки теплых полов в туалете и ванной была настолько очевидна, что я без колебаний внес их в смету приближающегося ремонта.

На закуску у меня остался коридор.

Из главных преимуществ теплого пола для этого помещения я отметил следующие позиции:

1.          Как и в случае с ванной и туалетом, температура на поверхности керамогранита от 28°С до 30°С.

2.         На полу больше не будет скользко.

3.         Сквозняки исчезнут с поверхности пола, особенно по направлению от входной двери в сторону балкона и жилых комнат.

4.         Следы от грязной обуви перестанут расползаться по всей квартире, так как очень быстро высохнут и их можно будет легко убрать.

5.         Больше не нужны специальные приспособления для сушки обуви. Все высыхает стоя прямо на полу.

6.         Коврик у входа будет высыхать практически мгновенно.

После всех этих доводов к смете на ремонт добавился теплый пол и для коридора.

Подводя итог, хочу сказать, что выгода, которую дают теплые полы во влажных и холодных помещениях под керамогранит, плитку и гранит, более чем очевидна.

Электрический теплый пол в ванной комнате

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Но эта проблема решаема. Прогреть воздух в ванной поможет полотенцесушитель, а для утепления пола есть сразу несколько способов: обычный коврик (который, впрочем, может намокнуть) и система теплый пол. Кстати, теплый пол может также заменить собой радиатор в ванной комнате.

Электрические полы, вопреки опасениям, абсолютно безопасны, если они качественно изготовлены, смонтированы и подключены. А их обустройство позволяет решить сразу несколько проблем:


  • Холодный пол
  • Повышенная влажность
  • Грибок на стенах и полу

Теплый пол в ванной комнате

Разновидности электрообогрева для ванной

Самое популярное напольное покрытие для ванных комнат – кафельная плитка или керамогранит. По иронии судьбы, именно они «радуют» нас своим холодом, поскольку сильно остывают. Ламинат, линолеум – в принципе не лучшая идея для ванной. К тому же, они не так сильно охлаждаются, поэтому теплый пол под них вряд ли нужен.

Безусловный плюс кафеля в том, что он отлично проводит тепло. Он не только остывает, но и нагревается быстро. А благодаря высокой прочности и устойчивости к нагреву его можно использовать с любыми разновидностями электрических теплых полов.

Две главные из них: нагревательный кабель в стяжку и маты.

Кабель в стяжку:


  • Кладется на теплоизоляцию в слой стяжки толщиной 3-5 см
  • Из-за этого повышает уровень пола
  • Сложнее устанавливать: нужно не только выравнивать пол и заливать стяжку, но и вычислять шаг укладки кабеля, и крепить его на монтажной ленте
  • Имеет большую мощность – температура пола будет выше
  • Может использоваться для основного отопления
  • Готов к работе только через 28 дней после заливки стяжки

Нагревательные маты:


  • Монтируются без стяжки и теплоизоляции
  • Не поднимают уровень пола
  • Готовые секции легко подобрать по площади
  • Не нужно крепить кабель на основании – он уже зафиксирован на сетке
  • Используется только для прогрева поверхности пола (не для основного отопления)
  • Клеевой раствор, покрывающий кабель, сохнет быстро. Пол готов к работе через 14 дней

Теплый пол мат под кафель

Безопасность при монтаже электрических полов в ванной

Как и с другими электрическими устройствами, при установке теплых полов во влажных помещениях должны соблюдаться меры безопасности.

В частности:


  • Сам кабель должен иметь повышенную гидроизоляцию (класс защиты, допускающий использование в ванной – не менее IP 67)
  • При установке во влажных помещениях кабельные полы необходимо подключать через УЗО.
  • Терморегулятор лучше выносить за пределы ванной комнаты – в соседнее помещение.
  • Кабель не укладывают под ванной, душевой кабиной.

Все нагревательные системы от компании Energy можно использовать в ванных комнатах, туалетах, на кухнях. Теплые полы Energy – это:

— Нагревательные маты Energy Mat и Energy Light Plus для дополнительного обогрева.

— Кабель в стяжку Energy Cable и Energy Universal для основного и дополнительного обогрева помещений.

Ознакомиться с характеристиками моделей и купить электрический теплый пол в ванную комнату можно на нашем сайте.

Теплый пол и способы его устройства

Держать ноги в тепле завещал еще великий Александр Суворов. Фраза, сказанная несколько столетий назад известным полководцем, актуальна и сегодня. Теплоизоляция вкупе с системой теплого пола не только значительно повышает комфорт внутри помещения, но и позволяет снизить затраты на его отопление. Существует два варианта устройства теплого пола — водяной и электрический. Расскажем о каждом подробнее, но для начала — несколько общих «за» в пользу теплого пола.

Система теплого пола при наличии хорошего теплоизоляционного слоя надежно защищает помещение от теплопотерь, аккумулирует тепло с течением эксплуатации, а также экономит затраты на отопление. Секрет тут довольно прост. Обогрев производится за счет теплового излучения, то есть температура всех поверхностей, включая и сам пол, будет немного выше температуры воздуха. Как известно, теплый воздух легче холодного, поэтому он поднимается вверх, обогревая тем самым все пространство. Таким образом, отпадает необходимость в повышении температуры, характерном для радиаторного отопления. Система теплого пола позволяет создать комфортный микроклимат даже при средних значениях 20-22 °C.

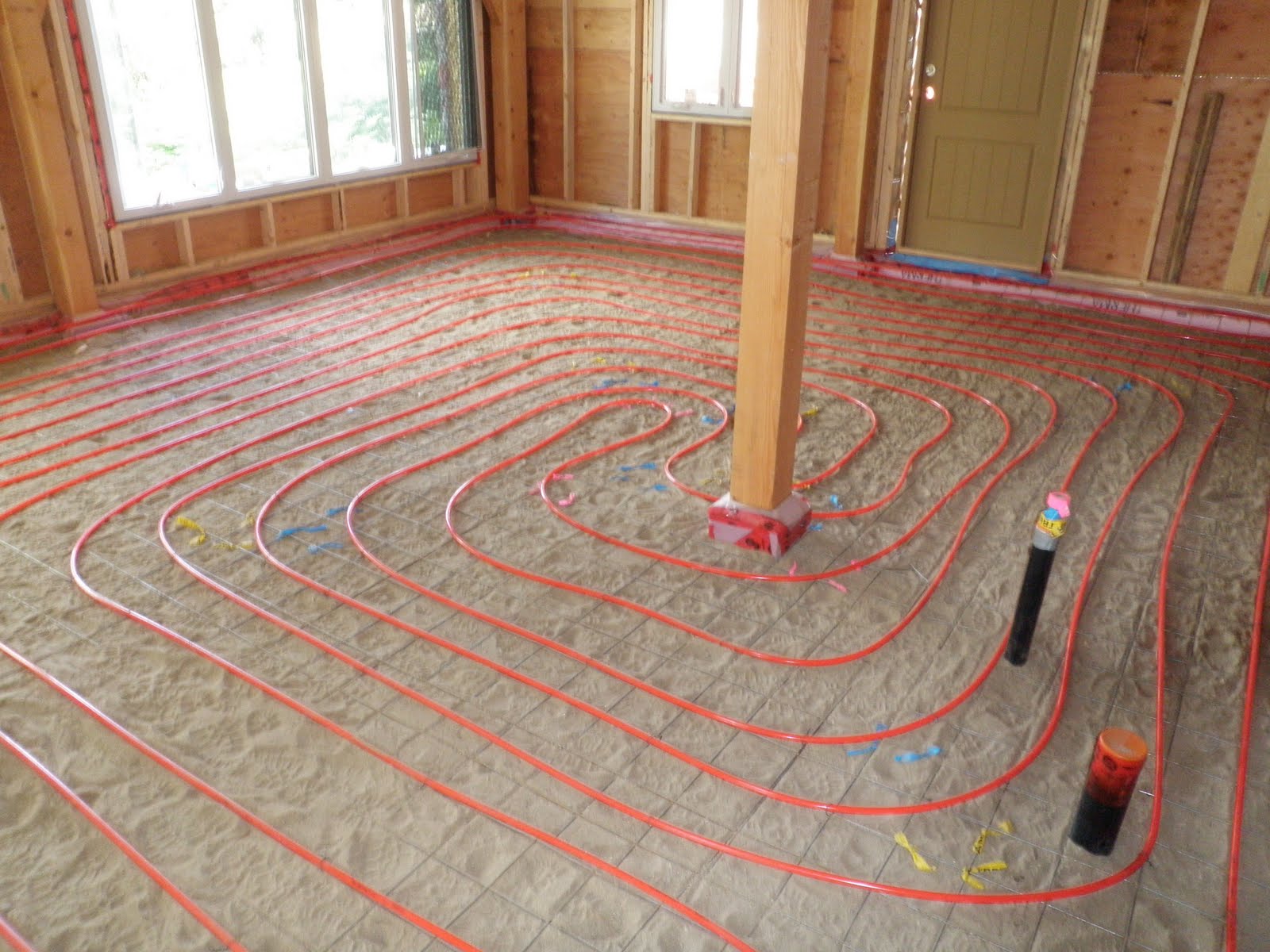

Утепление по технологии «водяной пол» на этапе строительства в частном доме


Позаботиться об устройстве теплого водяного пола необходимо еще на этапе возведения фундамента. Особенно просто его предусмотреть в фундаментах по типу УШП (утепленная шведская плита) и УФФ (утепленный финский фундамент), поскольку в данных случаях теплый водяной пол является их неотъемлемой частью.

Утепленная шведская плита – один из самых энергоэффективных фундаментов, который подходит практически для всех типов грунтов. На УШП возводят каркасные, брусовые и дома из блоков. Сплошной слой теплоизоляции из XPS повышенной прочности служит надежным щитом, предотвращая утечки тепла через конструкции, имеющие контакт с грунтом. Система обогрева при помощи теплого пола создает естественную конвекцию воздуха в помещении, при которой нет необходимости нагнетать температуру теплоносителя даже при минусовой температуре за окном.

В случае, когда участок имеет неровный рельеф, или при желании сделать высокий цоколь, оптимальным выборов станет фундамент по типу УФФ. Данная технология объединила в себе преимущества утепленной плиты с встроенной системой подогрева пола и утепленного малозаглубленного ленточного фундамента.

Для УФФ характерно наличие слоя теплоизоляции с внутренней стороны ленточной части фундамента и в конструкции пола по грунту. Для утепления ленточной части фундамента, от его подошвы до верхней границы, не требуются высокие прочностные характеристики плит XPS. А вот под плиту, как и в УШП, необходимо использовать утеплитель повышенной прочности, поскольку он испытывает значительные нагрузки.

Замкнутый теплоизоляционный контур УФФ защищает конструкцию от промерзания, препятствует потерям тепла, служит качественной профилактикой от воздействия сил морозного пучения. При этом встроенная система подогрева пола позволяет полностью отказаться от радиаторного отопления на первом этаже. Наличие сплошного слоя теплоизоляции, а также способность бетона накапливать энергию играют важную роль в том числе и при аварийном отключении энергии. В такой ситуации система будет еще некоторое время отдавать аккумулированное тепло.

Монтаж теплого пола первого этажа в уже построенном доме


Можно ли сделать систему теплого пола в уже построенном доме? Однозначно «да». При этом затраты на реконструкцию через некоторое время окупятся экономией. Снижение теплопотерь, а также поддержание температуры ниже, чем при радиаторном отоплении, положительно скажутся на семейном бюджете.

Энергоэффективным решением в данном случае являются полы по грунту. Плиты XPS укладываются свободно непосредственно на бетон, главное следить за тем, что стыковка в соседних рядах происходила со смещением швов.
В качестве утеплителя необходимо выбирать материал с высокими показателями прочности, ведь на него будет давить вес бетонной стяжки, предметов интерьера и людей. Кроме того, материал должен быть и влагостойким и хорошо удерживать тепло. Такими характеристиками обладает экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO. Толщина XPS рассчитывается с учетом климатических особенностей региона, типа конструкционного материала, из которого построен дом. В большинстве случаев для этих целей достаточно толщины 50-100 мм.
Дополнительное крепление утеплителя к поверхности не требуется, веса балласта в виде стяжки, финишного слоя и мебели вполне достаточно, чтобы зафиксировать XPS. Утеплитель необходимо закрыть пароизоляционной пленкой, в том числе чтобы исключить проникновение раствора между стыков плит. Поверх теплоизоляции укладывается арматурная сетка — карта, на которую крепятся трубы теплого пола серии PE-RT диаметром от 16 до 20 мм. Таким образом, при заливке трубы оказываются в среднем слое цементно-песчаной стяжки. В качестве альтернативы можно использовать электрические нагревательные элементы, которые укладываются по всей площади за исключением мест расположения мебели. Периметр помещения оклеивается демпферной лентой, после чего заливают ЦПС толщиной не менее 30 мм.

Теплый пол в квартире


При утеплении пола в квартире, например, на балконе, можно подумать об использовании системы с электрическим нагревательным элементом.

В многоквартирном доме утепление и монтаж теплого пола можно произвести и собственными силами, избежав при этом мокрых процессов. В данном случае слой теплоизоляции помогает создать термокапсулу, которая отсекает помещение от холодного пола. Как и в малоэтажном домостроении, при монтаже плит XPS важно следить за смещением швов в соседних рядах. Слой теплоизоляции закрывается пароизоляционной мембраной, поверх которой укладывается сборная стяжка, состоящая из двух слоев листовых материалов – плит ЦСП, ГВЛ и др. Перед монтажом плитки по всей поверхности за исключением мест, где будет находиться мебель и иные предметы интерьера, монтируются электрические нагревательные элементы. Следующим этапом производится монтаж плитки, которая фиксируется при помощи плиточного клея. Таким образом, система электрического пола оказывается в среднем слое клеевого состава.
Кроме того, в многоквартирном доме перед монтажом плит утеплителя на бетонное перекрытие можно положить слой геотекстиля, это позволит снизить уровень ударного шума. Так, например, при использовании плит ТЕХНОПЛЕКС толщиной 20-40 мм, уложенных поверх геотекстиля, индекс улучшения изоляции ударного шума составит 28 дБ.
Если в конструкции применяется так называемая «мокрая» стяжка, то расположение кабеля теплого пола будет зависеть от типа финишного покрытия. При монтаже плитки он размещается в среднем слое плиточного клея, при наличии наливного пола сначала монтируется система теплого пола, а уже затем происходит укладка стяжки.
Система теплого пола в сочетании с качественной теплоизоляцией рушит миф о том, что комфорт стоит дорого. Благоприятный микроклимат, созданный при помощи теплого пола, не только поддерживает здоровую атмосферу в доме, но и экономит бюджет его владельцев.

Теги: утепление пола, как утеплить пол, теплый пол, техноплекс, устройство теплого пола

Как укладывать инженерный паркет на пол с подогревом

(Источник)

Возможно, одна из самых роскошных модернизаций климат-контроля вашего дома — это пол с подогревом. Пол с подогревом может помочь решить проблему постоянного ношения носков или тапочек, чтобы избежать неприятно холодных полов.

В то время как полы с подогревом могут быть дорогостоящими, домовладельцы, живущие в более холодном регионе, часто очень довольны модернизацией.Тем не менее, существует несколько распространенных заблуждений относительно лучистого теплого пола, особенно относительно того, можно ли его безопасно размещать под деревянным полом.

Основы систем напольного отопления

Современные системы напольного отопления гораздо более совершенны и бывают двух основных типов: водяные и электрические.

Водяное отопление использует горячую воду для обогрева пола и часто выбирается из-за его более высокой энергоэффективности по сравнению с электрическим отоплением, а также из-за его надежности. Его часто можно интегрировать в существующую систему водяного отопления.Кроме того, водяные системы теплого пола универсальны, поэтому их можно устанавливать в определенных помещениях по мере необходимости.

Электрические системы напольного отопления дешевле в установке, чем водяные, хотя их энергозатраты будут выше. Однако электрические системы гораздо более отзывчивы и нагреваются быстрее, чем гидравлические системы. Это выгодно для домов в районах, где зимы холодные, а быстрое отопление идеально.

Сегодня обе эти системы можно безопасно использовать под самые разные полы, в том числе под паркетную доску.

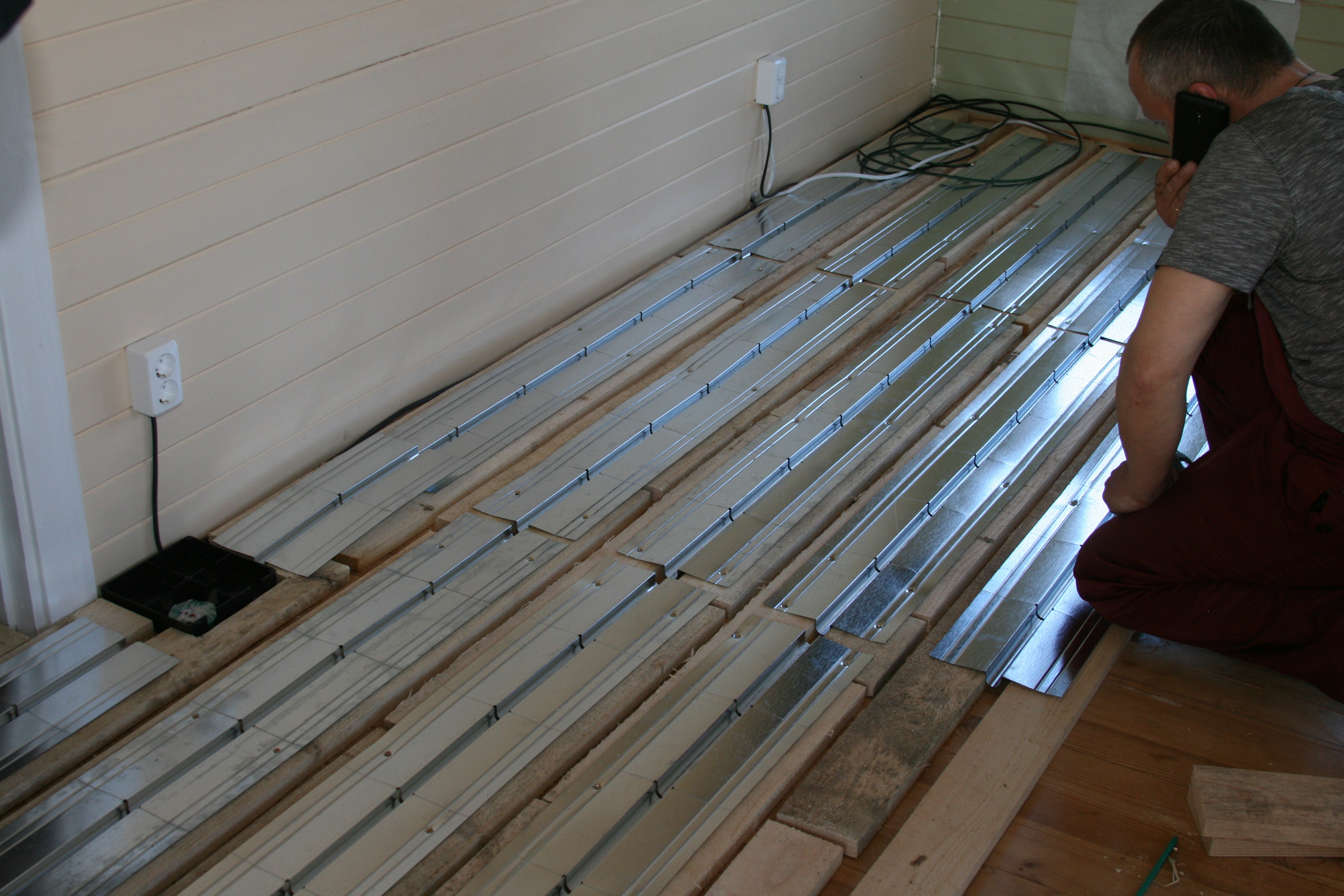

Добавление подогрева полов к паркетным перекрытиям

(Источник)

Деревянные полы — это традиционный выбор домовладельцев для напольных покрытий, однако инженерная древесина обладает той же эстетической привлекательностью, что и стандартная древесина, но при этом является более плотной, более устойчивой к царапинам и долговечнее обычных деревянных полов.

С инженерной древесиной можно использовать как электрические, так и водяные системы отопления.Гидравлические системы более популярны, но в большинстве случаев требуют структурной реконструкции пола. По этой причине, когда домовладельцы модернизируют свой дом, выбирая гидравлическую систему, они заменяют свой старый деревянный пол новым инженерным продуктом.

Из-за потенциальных проблем с влажностью гидравлических систем важно учитывать несколько факторов, чтобы обеспечить наилучший результат.

Следует помнить о четырех основных факторах:

  • Температура пола: Максимальная температура поверхности черного пола составляет 85ºF.Кроме того, температура котла никогда не должна превышать 110ºF.
  • Спецификация основания пола: Для основания пола подходят как фанера, так и бетон, а также их комбинация. Традиционные гидравлические системы будут размещены на фанерном основании и залиты бетоном.
  • Установка нагревательных труб: после установки труб и затвердевания самовыравнивающегося бетона перед установкой деревянных полов необходимо протестировать систему.
  • Климат-контроль: регулярно проверяйте температуру (перечисленную выше) и следите за тем, чтобы уровень влажности оставался в пределах от 30% до 50%, чтобы избежать расщепления или щелей в древесине.

Имейте в виду, что паркетные полы действуют как изолятор, поэтому тепло, выделяемое полом, не окажет существенного влияния на температуру окружающего воздуха, хотя босым ногам будет комфортно.

Нагрейте пол лучистым теплом

(Источник)

Если вы готовы установить полы с подогревом на свои полы, есть два способа обновить свой дом.

Системы электрического отопления часто требуют только демонтажа напольного покрытия и представляют собой довольно простой ремонт, который опытные мастера могут выполнить самостоятельно. Водяные системы напольного отопления требуют от подрядчика полного удаления существующего пола и изменения конструкции пола для размещения системы.

Несмотря на то, что установка гидравлической системы требует больше усилий, это дает прекрасную возможность заменить стандартную древесину или плитку на паркетную доску.

Прочность, красота и долговечность паркетных полов делают их идеальными для систем напольного отопления. Если пол установлен правильно, это абсолютно безопасная комбинация напольных покрытий, которая будет приносить пользу в течение многих лет.

Если вы планируете установить пол с подогревом в своем доме, обязательно ознакомьтесь с изделиями из инженерной древесины Nydree Flooring, чтобы ваш новый пол прослужил долгие годы.

Теплый пол – хорошая идея для вашего дома?

В отличие от радиаторов, теплые полы распределяют тепло по всем комнатам вашего дома.Теплый пол на самом деле существует с 1960-х годов, но с тех пор он стал намного более энергоэффективным! Полы с подогревом — это практичный и исключительно удобный способ эффективно обогревать дом, превращая каждую комнату в настоящее удовольствие в холодные месяцы.

Системы обогрева полов, работающие на воде или электричестве; оба варианта работают одинаково для обогрева вашего дома. Вы можете выбрать, чтобы ваши полы с подогревом распределяли тепло равномерно по всем комнатам в вашем доме или в соответствии со специально запрограммированными настройками, которые вы настраиваете самостоятельно в соответствии с потребностями вашей семьи.

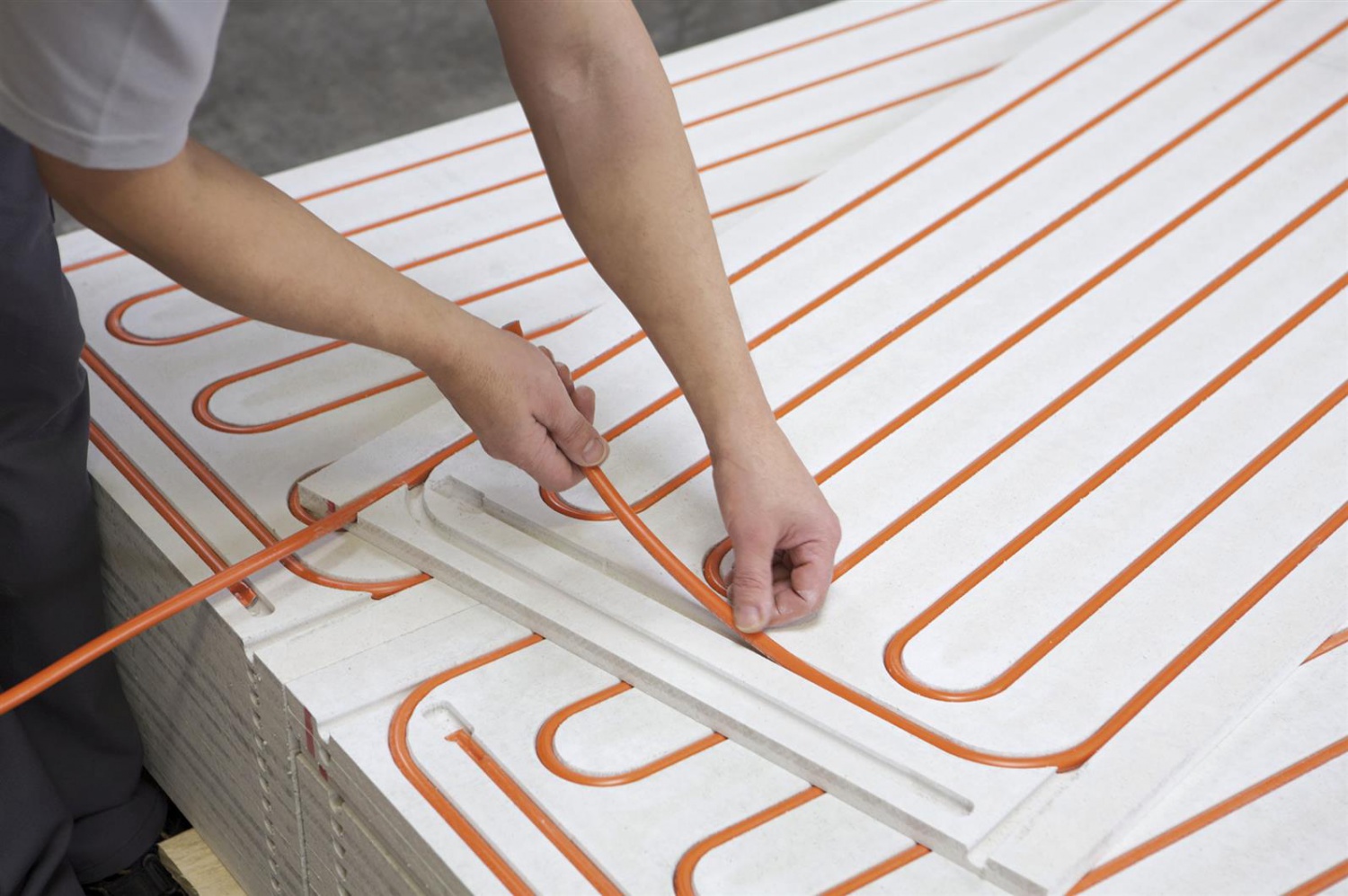

Водяные системы обогрева полов прокладывают различные трубы под полом в вашем доме. Вода, нагретая примерно до 40°C, течет по этим трубам, нагревая слой бетона над ними. Бетонный слой сохраняет это тепло и равномерно распределяет его по полу.

Электрические системы обогрева полов работают с использованием нагревательных кабелей. Они рассеивают тепло посредством излучения, эффективно и тщательно нагревая полы вашего дома.

Системы подогрева пола предназначены для поддержания приятного теплого пола в вашем доме, идеально подходящего для ходьбы босиком.Чтобы достичь такого уровня тепла и комфорта, температура земли никогда не должна превышать 28°C.

Существует два типа электрических теплых полов, классический и смешанный пол. Ниже мы подробнее рассмотрим оба.

Классический электрический теплый пол

Классический электрический теплый пол использует один нагревательный кабель для равномерного обогрева полов в вашем доме. Работая по всему дому, он подключен к электросети для питания.В системе электрического теплого пола нагревательный кабель будет передавать равномерное приятное тепло по всем этажам в вашем доме посредством процесса излучения.

На самом деле, электрические теплые полы не просто увеличивают тепло полов в вашем доме. Он на самом деле нагревает стены и потолки, а также предметы в комнатах вашего дома.

Электрические системы обогрева пола относительно быстро и просто устанавливаются, что делает их популярным вариантом при ремонте дома.В целом, электрические теплые полы дешевле в установке, чем водяные.

Электрический теплый пол с накопительной или смешанной емкостью

Этот тип электрического теплого пола немного отличается от классического электрического теплого пола тем, что он аккумулирует выделяемое тепло, когда он не используется, чтобы восстановить его при последующем включении. .

Эти электрические системы обогрева пола должны быть подключены к радиаторам в вашем доме или другим типам бытовых источников тепла, чтобы обеспечить постоянное отопление вашего дома.

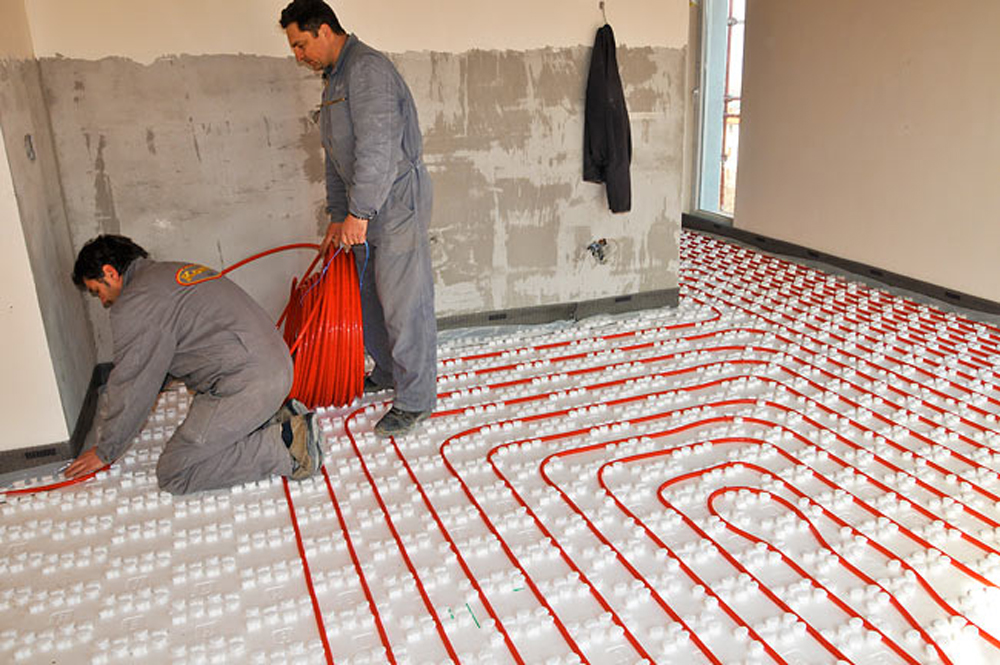

Системы напольного отопления, работающие на горячей воде, обычно представляют собой низкотемпературные домашние системы отопления.

Они работают через сеть водопроводных труб, проложенных под всеми полами с подогревом в вашем доме, которые передают тепло от проходящей через них горячей воды на бетонный слой выше. Бетон эффективно удерживает это тепло и передает его поверхности пола по всему дому.

Эти трубы для горячей воды под полом работают как обычная система центрального отопления, как и более традиционные радиаторные системы.Вырабатываемое тепло можно использовать для нагрева горячей воды для домашних кранов, душа и т. д., а также для непосредственного обогрева полов.

Системы водяного теплого пола подходят для использования под такими поверхностями пола, как плитка, паркет, камень, мрамор и некоторые типы ковров. Вам нужно будет проверить характеристики вашего материала для пола, чтобы убедиться, что он совместим с системой подогрева пола — безопасность превыше всего!

Малоизвестный факт заключается в том, что системы водяного теплого пола могут использоваться для поддержания прохлады в вашем доме и в самые жаркие месяцы года.В жаркую погоду вы можете использовать ту же систему для снижения температуры окружающей среды в комнатах вашего дома примерно на 5°C!

Несмотря на то, что покупка и установка систем водяного теплого пола дороже, чем электрических систем теплого пола, в конечном итоге они более экономичны, чем их электрические аналоги.

Здесь мы выделяем основные преимущества и недостатки как электрических, так и водяных систем теплого пола.

Преимущества

  • Улучшение самочувствия и домашнего комфорта благодаря идеально отапливаемым помещениям по всему дому

  • Практичная, невидимая и бесшумная система отопления, полностью встроенная в пол вашего дома

  • 2
  • с низкими годовыми затратами

  • Системы напольного отопления могут быть подключены ко всем типам домашних систем центрального отопления (солнечным, электрическим, геотермальным, дровяным, газовым и т. д.).)

  • Потенциальная экономия на затраты на отопление по сравнению с традиционными системами отопления дома

  • не подходит для определенных напольных покрытий (всегда проверьте технические характеристики)

  • Значительные первоначальные инвестиции в систему отопления (затраты на покупку и установку систем водяного теплого пола выше)

Чтобы рассчитать, во сколько вам обойдется установка, ориентируйтесь на три ключевых фактора:

1.Площадь полов, которые вы хотите отапливать в вашем доме

2. Планировочная конфигурация вашего дома

3. Какую систему теплого пола вы выберете (системы электрического теплого пола купить дешевле, но дороже использования; для систем водяного теплого пола все наоборот)

10 ошибок, допущенных при монтаже системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, треснувшая плитка – это лишь некоторые возможные последствия разного рода ошибок, допущенных при планировании или монтаже системы теплого пола. Неисправность теплого пола, как правило, является результатом небрежной установки или принятия неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок при монтаже системы теплого пола.

1. Отсутствие соответствующей документации

Отсутствие надлежащего проектирования при установке любой системы отопления может иметь катастрофические последствия. В случае напольного отопления расположение и форма труб отопления должны соответствовать параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие достоверной документации ведет не только к удорожанию обслуживания, но и к проблемам в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная фактические размеры петель, мы можем избежать их случайного повреждения при установке порогов или других элементов, требующих сверления отверстий в полу.

2.Неправильный порядок монтажных работ

Система подогрева пола должна быть установлена ​​в правильном порядке. Начинать его следует после прокладки других систем, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Коллекторные шкафы и коллекторы должны быть установлены до укладки труб. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей.Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленная площадка

Некоторые проблемы могут возникнуть и из-за некачественно выполненных строительных работ. Перед монтажом системы теплого пола необходимо правильно подготовить пол. Какие самые распространенные ошибки приводят к неприятным последствиям? Ниже перечислены три наиболее серьезных из них, касающихся подготовки пола.

На неровные поверхности нельзя укладывать дополнительные слои системы напольного отопления, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты будут плохо прилегать и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах, где стяжка трескается, есть риск повреждения труб отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу.Именно поэтому так важно выровнять поверхность перед укладкой утеплителя.

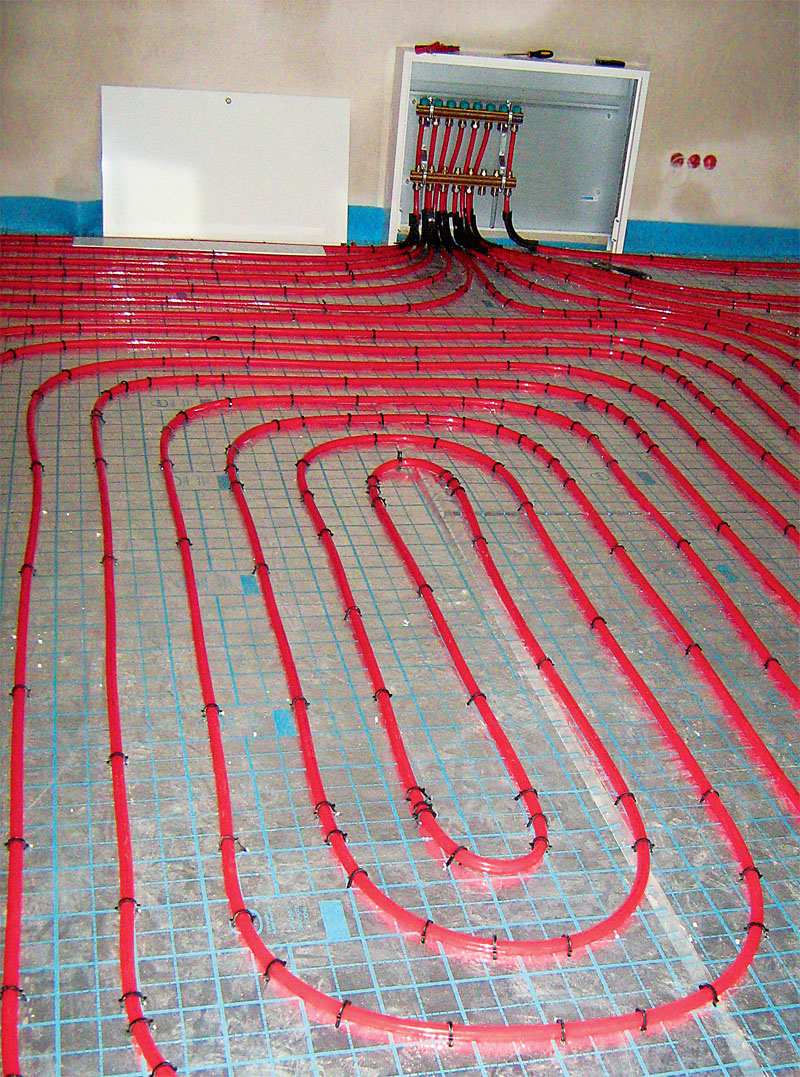

4. Неправильное соединение труб в петлях

Трубы отопления образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому при монтажных работах следите за тем, чтобы установщик не делал более длинных отопительных петель. Также стоит помнить, что каждая петля должна состоять из одного непрерывного отрезка трубы. Соединения допускаются при повреждении насоса и с использованием специальных ремонтных муфт, которые можно забетонировать. Во избежание проблем поэтому необходимо выбирать трубы таким образом, чтобы избежать соединений в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, так как там легко скапливается грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному прогреву определенных участков пола.

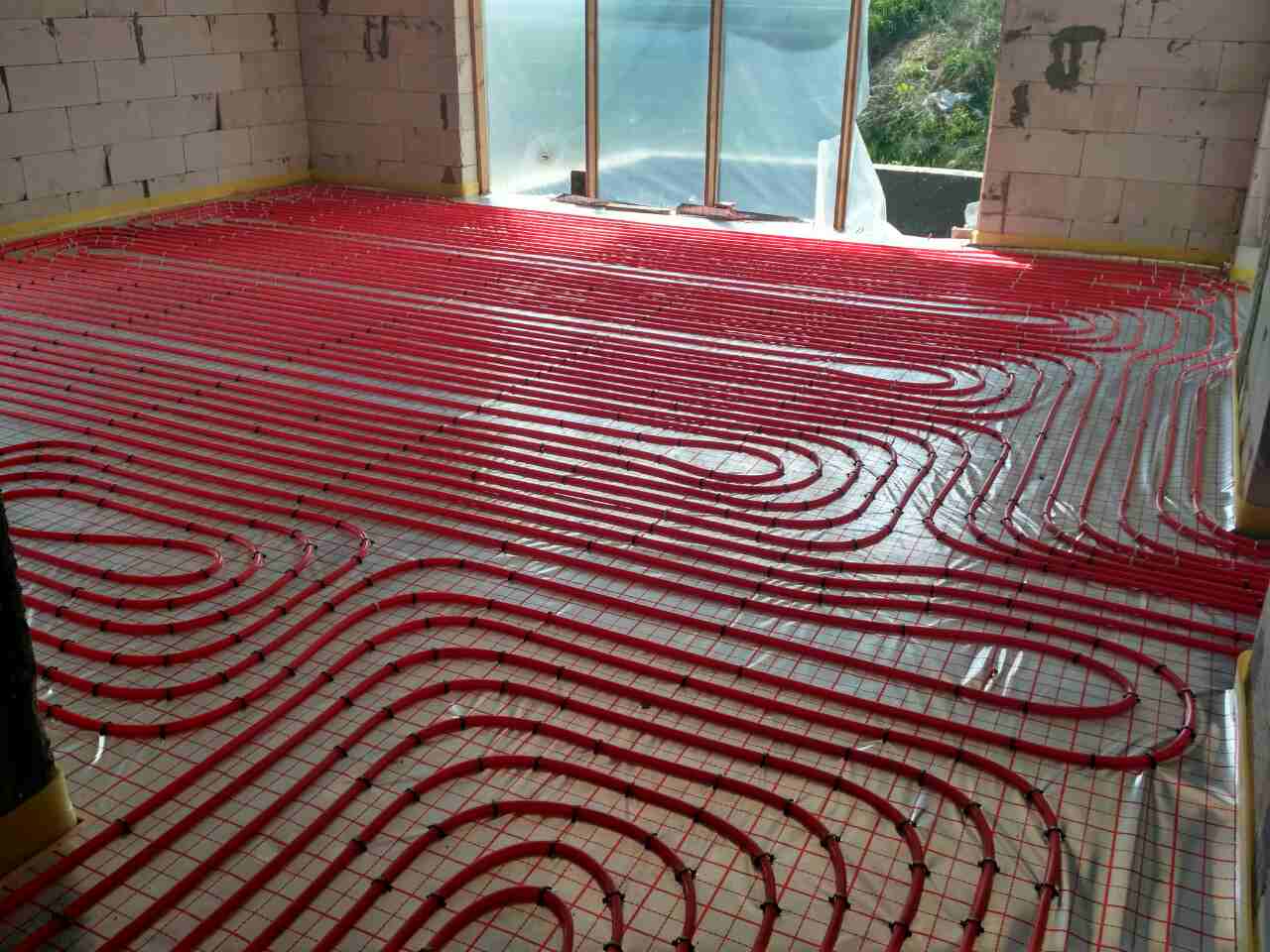

5. Неправильное крепление труб отопления к полу

Трубы отопления, по которым будет проходить вода, должны быть прочно прикреплены к земле.Сначала на слой полистирола следует уложить специальную трубопозиционирующую пленку с анкерной сеткой. Далее трубы крепятся к пленке с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли во время заливки стяжки на грунт. Кроме того, если в систему входят медные компоненты, трубы нельзя укладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы должны быть защищены дополнительным слоем пластика.Альтернативой является использование труб из различных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6. Отсутствие надлежащих компенсаторов

Пол, в который заложены трубы отопления, требует соответствующих компенсационных швов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или имеет необычную форму, необходимо предусмотреть дополнительные компенсационные швы в стяжке. Отсутствие таких зазоров или выполнение их только в напольном покрытии, а не через стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7. Небрежно нанесенная стяжка

Одним из последних этапов монтажа системы теплого пола является укладка труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления и не закрыть зазоры или компенсационные швы. Укладывать напольное покрытие можно только после надлежащего высыхания стяжки и достижения оптимальных параметров. Для того, чтобы бетон хорошо схватился, необходимо предотвратить чрезмерное высыхание поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола.Поэтому вопрос о том, какой материал будет лучшим, является одним из ключевых, когда речь идет об устройстве водяных теплых полов. Тип напольного покрытия определяет эффективность обогрева. Например, переход с керамической плитки на напольные панели снизит эффективность обогрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие.Типы материалов, используемых при монтаже системы теплого пола, показаны на рисунке ниже.

9. Отсутствие испытания давлением или его неправильное проведение

Перед укладкой стяжки систему необходимо заполнить водой, чтобы проверить, не упало ли чрезмерно давление в системе через несколько часов или даже суток. На этом этапе легче обнаружить и устранить протечки, чем после заливки труб бетоном. Опрессовку следует проводить, когда все отопительные контуры заполнены водой. Иногда монтажники вообще отказываются от этого занятия или заливают трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет сложным и дорогостоящим.

10. Неиспользование регуляторов теплого пола

При установке системы теплого пола ошибочно ограничиваться самыми простыми решениями и отказываться от использования контроллеров для управления теплым полом.Пренебрежение регулировкой теплого пола приводит к значительным потерям энергии, что является следствием высокой тепловой инерции системы. Наши современные регуляторы теплого пола серий 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого вида отопления в вашем доме, а также разумно управлять своим домашним бюджетом.

Читайте также: Балансировка системы теплого пола как способ добиться большего теплового комфорта и снизить счета за отопление.

Дорогостоящие ошибки при монтаже системы теплого пола.

Установка теплых полов – идеальное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и хорошо сделанная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплого пола, сказываются на частоте отказов и надежности всей системы. Выбрав проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете наслаждаться теплым полом долгие годы.

Теплые полы — обзор

В этом третьем тематическом исследовании рассматривается наша самая устойчивая схема на сегодняшний день; Выигранный после ограниченного приглашенного конкурса, новый многоцелевой зал в школе Tower House School должен был выполнять три различные функции под одной крышей — собрание / обед / выступление — а также сочетать в себе музыкальную школу, большую гибкую сцену и кухню общественного питания. для приготовления школьных обедов.

Треугольная планировка с тремя отдельными крыльями, окружающими большой крытый холл, включала в себя уникальную систему пассивной вентиляции с наземным источником, в которой использовалась сеть подземных бетонных труб большого диаметра.

Кроме того, высокий уровень изоляции, естественное дневное освещение и освещение с низким энергопотреблением гарантировали, что энергопотребление здания остается намного ниже, чем у сопоставимых традиционных типов зданий. Материалы также были тщательно отобраны из-за их превосходных показателей жизненного цикла, возможности вторичной переработки и надежности/соответствия назначению.

2.3.1 Многоцелевой зал, Tower House Scholl, Шин, Ричмонд, Лондон – пример из практики 3

Приглашенное задание на участие в конкурсе предусматривало создание небольшого многоцелевого зала на узком треугольном участке в дальнем углу ограниченной детская площадка, втиснутая на территорию бывшего викторианского особняка в пригороде.

Руководители школ определили два ключевых критерия для победившей комиссии: во-первых, схема должна быть максимально «зеленой»; во-вторых, чтобы выполнить задание в пределах максимального бюджета ≤500K.

С самого начала стало ясно, что школа должна предоставить необходимые помещения – новую музыкальную школу, специальную сцену/площадку для выступлений, актовый зал и столовую с кухней; и все «под одной крышей» — нужно было бы использовать почти весь участок.

В нашем решении предложен треугольный план. Это предложило наилучший компромисс между различными функциями и соответствовало ограниченной форме сайта, что позволило нам сохранить структуру ниже двух этажей в высоту; само по себе было ключевым ограничением, поскольку участок был ограничен со всех сторон садами трех отдельных жилищ.

Клиенты часто имеют предвзятое представление о том, что означает «зеленое» здание: здание не потребляет энергии; что он не требует охлаждения/нагрева, что он сделан из полностью перерабатываемых материалов, полученных из чистых, этичных, не загрязняющих окружающую среду источников; и даже то, что он выглядит «эко».

Однако по мере развития проекта внешние факторы изменяют, сдвигают и подрывают первоначальные устремления. Стоимость почти всегда является одним из них.

Чтобы реализовать действительно «зеленую» схему и избежать финансовых ловушек, мы решили сосредоточиться на одном аспекте конструкции здания — вентиляции. Было важно, чтобы такой подход был «жестко встроен» в здание, а не добавлялся как дополнение.

Учитывая ориентацию объекта и возможность большой площади крыши, рассматривалась возможность использования фотоэлектрических систем, но основное внимание уделялось обеспечению устойчивого и низкоэнергетического подхода к вентиляции, что в конечном итоге сделало наше решение простым, экономичным, элегантным и доставляемым.

Ключевым помещением в рамках проекта стал многоцелевой зал, способный вместить 100 учеников для утренних сборов, полноценных обеденных обедов и вечерних представлений вместе с приезжими родителями и гостями.

Необходимость менять назначение в течение дня означала важность управления освещением, поэтому была предложена система выдвижных штор во всю высоту, которые можно было легко развернуть, чтобы обеспечить ограждение, шумоизоляцию и затемнение. Однако использование этих штор создавало проблемы с вентиляцией и охлаждением/обогревом зала, особенно с учетом различных температурных требований, предъявляемых к пространству в результате многократного использования.

Зал занял центральное место в плане, оставив три зоны для остальных функций.

Длинное узкое «крыло» к югу от зала содержало музыкальную школу, состоящую из набора небольших, акустически разделенных комнат для занятий/учебных занятий, складов инструментов и большого камерного зала.

Западная зона стала сценой, кулисами и зоной «за кулисами». Кроме того, это пространство может быть использовано как отдельное большое учебно-тренировочное пространство для репетиций драмы или школьного оркестра с двустворчатыми дверями, отделяющими его от зала.Северная зона была обозначена как официальное «крыло» сцены и большой склад реквизита и сцены. Наконец, в восточной зоне, примыкающей к передней части зала, размещались кухня, оборудование, AV/звук/кабина управления и главный вход.

Высота зала уменьшалась от двух этажей в западной части до одноэтажной в восточной; что делает идеальным размещение оборудования и диспетчерских в верхней части над кухней, а арку авансцены — в противоположном нижнем конце.

Работающее «многоцелевое» помещение было создано с использованием низкотехнологичного комплекта, такого как шторы, ручные двустворчатые/раздвижные двери/перегородки [для сцены] и освещенный фонарь прохода, который удваивался как акустический барьер между музыкальной школой и главным залом.

Казалось логичным, что вентиляционное решение, являющееся одним из крупнейших потребителей энергии в зданиях такого типа, также должно следовать этому принципу. Предложение здания, которое использовало всю территорию участка и было ограничено с двух из трех сторон, оставило мало места для дворов или возможности для окон вдоль этих границ.Кроме того, ограничения по планированию местных властей и краткое описание строго ограничивали любую форму вертикального дымохода или дымохода.

Команда дизайнеров обратилась к единственному «пространству», доступному за пределами обозначенного участка: оставшимся игровым площадкам на юге и востоке.

Нам было известно о некоторых недавних схемах, в которых для умного эффекта использовалась технология охлаждающих балок, но мы осознавали стоимость и ограничения таких вариантов в нашем случае. Тем не менее, наземное отопление становилось все более жизнеспособной альтернативой, и мы задались вопросом, не существует ли эквивалента для облегчения вентиляции свежим воздухом, необходимой для объекта, но пассивным способом.

Команда проектировщиков была уверена, что другие примеры пассивной вентиляции обеспечат клиенту комфорт при использовании такого подхода в новом здании. Задача состояла в том, чтобы убедить клиента, что его конкретное место и обстоятельства потребуют переработки более традиционных форм пассивной вентиляции, предложив заземляющие трубы. В конечном счете именно такой низкотехнологичный подход в сочетании с дополнительным преимуществом внедрения системы с самого начала покорил клиента.

Впервые примененный в различных формах в «эко» зданиях еще в 1960-х годах, принцип основан на относительно постоянной, стабильной температуре земли на глубине 1,5 м; 14 ° C, и разница, которую это имеет значение, по сравнению с температурой окружающего воздуха на уровне земли [как зимой, когда температура под землей выше, так и летом, когда дело обстоит наоборот].

Эта постоянная температура ниже уровня земли в последнее время все чаще используется в современной технологии тепловых насосов с использованием геотермальной энергии.

Использование такой постоянной температуры под поверхностью потребует подходящего физического трубопровода, и в этом случае группа разработчиков сосредоточилась на герметичных трубах. Учитывая площадь окружающей незастроенной детской площадки, предполагалось, что будет достаточно места для закапывания таких запечатанных труб. Теория утверждала, что эта же постоянная температура грунта может быть использована для охлаждения или нагревания свежего приземного воздуха, когда он проходит по подводным трубам на пути к вентиляционным нуждам здания.

Для того, чтобы система была действительно оптимизирована, необходимо создать достаточное давление, и это было предложено путем указания заданного диаметра трубы по сравнению с управляемым жалюзийным демпфированием подачи/подачи, чтобы обеспечить создание постоянного потока подачи воздуха с надлежащая вытяжка, позволяющая теплому спертому воздуху покинуть здание.

Эта последняя часть процесса также предлагала дополнительную возможность рекуперации тепла для рециркуляции в зимние месяцы.

Такой подход к подаче воздуха означал, что можно было легко обеспечить обильную, пассивную, низкоэнергетическую форму фонового охлаждения/обогрева в сочетании с вентиляцией свежим воздухом, что привело к низкотехнологичной установке с минимальными затратами на техническое обслуживание.

Планирование такой системы требовало скоординированного подхода от группы разработчиков, тем более что не существовало коммерчески доступного «набора». После того, как началось детальное проектирование, команда дизайнеров приступила к разработке решения, которое оказалось бы одновременно практичным и «низкотехнологичным». Система, которая была выбрана, должна была состоять из ряда подземных труб большого диаметра, предназначенных для подачи свежего воздуха в пространство центрального зала.

Территория с ограниченным доступом и ограниченное пространство, доступное на прилегающих игровых площадках, означало, что любая подземная система труб должна быть установлена ​​таким образом, чтобы свести к минимуму нарушение нормального функционирования школы, и это включало оставление больших площадей площадка оцеплена и закрыта для подрядчиков; в результате всего два возможных места для траншей для труб.

Дополнительные ограничения возникли из-за предлагаемого диаметра труб; расчеты инженеров-механиков и электриков (M & E) показали, что ограничение количества и длины трубопроводов привело к увеличению диаметра подводящих труб, что позволило максимально увеличить площадь поверхности, подвергаемую тепловым воздействиям окружающей среды, испытываемым под землей.

В окончательном строительном решении предлагалось использовать большие плотные бетонные дренажные трубы [диаметром более 500 мм], уложенные в траншеи, которые частично проходили бы под несущей плитой здания на глубину не менее 1 м.5м. В соответствии с низкотехнологичным подходом эти трубы были легко получены от основного поставщика строительных материалов. Было выявлено два прогона; первый по юго-западной границе участка для питания участка зала, примыкающего к коридору музыкальной школы; второй в дальнем северо-восточном углу площадки для питания северной части зала.

Для каждого прогона требовалась уникальная конструкция воздухозаборника, так как оба были разной длины, но должны были обеспечивать одинаковый уровень пассивного теплового охлаждения и нагрева.

Водозабор южного прогона должен был располагаться как можно ближе к ограждающей стене, чтобы сохранить свободную детскую площадку, но не должен выходить за ограждающие конструкции здания дальше, чем застекленный навес входа. В конечном итоге было предложено низкое широкое вентиляционное отверстие на уровне земли, тщательно спрятанное под скамейкой для сидения, идущей снаружи во входное фойе.

За решеткой использовались жалюзи с переменным управлением для сдерживания поступающего свежего приточного воздуха и обеспечения необходимого ограниченного потока, который считался достаточным для создания достаточного давления на выходе из трубы внутри зала.

Северо-западный водозабор был расположен в углу здания, чтобы свести к минимуму потенциальное столкновение с прилегающей игровой площадкой и игровой площадкой для детей младшего школьного возраста. Существовало достаточно места, чтобы воздухозаборник был более «выразительным» по форме, позволяя воздуховоду давать визуальные подсказки для школьников, помогая им лучше понять устойчивый подход, принятый для вентиляции.

Юго-восточный воздухозаборник едва заметен и едва заметен ниже уступа входной зоны; напротив, северо-восточный вход был полностью выражен в форме воронкообразной структуры, вдохновленной вентиляционными отверстиями, использовавшимися с таким культовым успехом в Центре Помпиду в Париже и здании Ллойда в Лондоне [и это только два].

Как и в случае с юго-восточным вентиляционным отверстием, диаметр дымохода определялся требуемым давлением и расходом приточного воздуха; в результате получилась приятная форма, которая могла быть четко выражена над окружающей игровой площадкой.

В дополнение к наземным трубам требовалось решение для приточных вентиляционных отверстий для подачи свежего воздуха в здание. Поскольку задание предусматривало многоцелевой зал, в котором можно было бы проводить собрания, обеды и выступления; каждое использование возлагало различную нагрузку на потребность в вентиляции.Это было еще более осложнено использованием «низкотехнологичного» подхода к обеспечению необходимой гибкой программы с помощью занавеса и складывающихся экранов, которые ограничивали возможности выбора размеров для размещения приточных вентиляционных отверстий.

Чтобы преодолеть эти сложности, по всей длине зала были разработаны две длинные углубленные траншеи. Расположенные как на северной, так и на южной сторонах, они будут тщательно согласованы с выдвижными шторами, чтобы гарантировать, что воздушный поток и циркуляция не будут затруднены.

Расчеты МиО показали, что, несмотря на значительные масштабы подземной установки, в часы пик пассивная подача воздуха потребует некоторого увеличения для поддержания уровня комфорта на приемлемом уровне. Для борьбы с этим недостатком была предложена установка обработки воздуха, включающая функции рециркуляции и умеренной рекуперации тепла. Это устройство также можно использовать в качестве источника вентиляции для туалетов музыкальных школ, звуконепроницаемых репетиционных комнат и задней части сцены. В конечном итоге система, расположенная в задней части сцены за аркой авансцены, включала в себя один длинный горизонтальный воздухозаборник, установленный на лицевой стороне авансцены над двустворчатыми перегородками, аудио-видео установку и сценические занавесы, а также обеспечивала дополнительный высокий уровень. извлечение теплого спертого восходящего воздуха, которое может происходить в периоды пиковой нагрузки.Предоставление этой усиленной механической вентиляции также будет действовать как «усилитель» для пассивного снабжения, ускоряя поток и создавая большее движение воздуха в зале.

Для удовлетворения потребностей в отоплении в зимнее время был сделан вывод, что наиболее устойчивым решением для усиления пассивной вентиляции с теплым режимом является установка низкотемпературной фоновой системы подогрева пола во всем главном зале и основных помещениях. Кроме того, для смягчения траншеи пассивного приточного воздуха радиаторы типа «жабры» были установлены внутри двух длинных приточных вентиляционных отверстий, установленных в полу.

На этапе пуско-наладочных работ инженеры по мониторингу и оценке были призваны оценить, будет ли желаемый эффект от поступления потока охлажденного естественно вентилируемого воздуха в зал через наземные воздуховоды и вентиляционные отверстия, как предполагалось.

Первоначальное тестирование показало, что система работает должным образом, однако клиент не был в этом уверен, и с этой целью сотрудникам и управляющим было предложено накрыть внутренние вентиляционные отверстия тонким листом бумаги, чтобы воочию увидеть эффект.

После шести месяцев использования было проведено повторное обследование использования здания, результаты которого показали следующее:

В зимние месяцы школа редко включала полы с подогревом, так как температура в зале оставалась комфортной ; даже в самые холодные дни.

В обычный теплый летний день, в периоды пиковой нагрузки, помимо открывания оконных форточек на верхнем уровне, школе редко приходилось открывать наружные раздвижные двери, выходящие на север, для дополнительной вентиляции.

Возобновляемый и устойчивый дизайн повлиял на ряд других аспектов схемы.

Особое внимание было уделено материалам и их пригодности для повторного использования, долговечности и пригодности для использования, а также их устойчивым характеристикам с точки зрения производства из возобновляемых ресурсов и возможности вторичной переработки по окончании срока службы.

Были указаны следующие основные материалы:

Профилированная алюминиевая кровля со стоячим фальцем – обеспечивает долгий срок службы без обслуживания, превосходную возможность вторичной переработки по истечении срока службы и очень хорошую защиту от солнечных лучей.

Оконные/дверные блоки из композитного материала дерево/алюминий с двойным остеклением – с превосходными показателями теплопередачи, звукоизоляции и сквозняка – изготовлены из возобновляемой древесины и алюминия, пригодного для вторичной переработки.

Профилированные, полуструктурные, полноразмерные, георгиевские, армированные стеклянные панели между залом и музыкальной школой с минимальными элементами обрамления и второстепенных опор; эти панели представляли собой прочную систему промышленного класса, которая была прочной и долговечной.

Пропитанные силиконовой смолой блоки с лицевой поверхностью из бетона – имеют более прочную поверхность, чем стандартные бетонные блоки, и обеспечивают прочность, долгий срок службы и однослойное покрытие, что устраняет необходимость в повторном нанесении финишной обработки поверхности. экстерьер и интерьер зала.

Пропитанные смолой, стратифицированные, спроектированные деревянные полы – они были установлены в основных помещениях здания – с использованием древесины из сертифицированного устойчивого ремонтная отделка.

Использование естественного дневного света обеспечило еще одну область энергосбережения. Большая площадь остекления, выходящего на север, обеспечивала хороший уровень рассеянного северного света в главном зале; коридор музыкальной школы освещался как сверху через фасадные панели фонаря, так и сбоку через высокие вертикальные профилированные стеклянные панели; наконец, акустически герметичные небольшие помещения для занятий получили превосходный уровень естественного дневного света благодаря круглым куполообразным потолочным светильникам с прозрачными круглыми светильниками из поликарбоната, расположенными так, чтобы «плавать» в центре потолков, сводя к минимуму потерю естественного света.

Во всем зале широко использовались люминесцентные светильники с низким энергопотреблением, в том числе в матовых входных светильниках из дутого стекла, за которыми скрывались стандартные энергосберегающие лампочки E27.

Самый эффективный способ использования теплых полов | На главную Руководства

Подпольное или лучистое отопление более эффективно, чем системы воздушного отопления. Последний теряет тепло через воздуховоды. Вместо того, чтобы вдувать нагретый воздух в комнату, лучистое отопление работает, согревая людей в комнате почти так же, как солнце согревает нас снаружи.Некоторые варианты делают лучистое тепло еще более эффективным, еще больше снижая затраты на электроэнергию и сохраняя при этом уют в доме.

Оценка нагрузки

Профессиональные монтажники выполняют оценку тепловой нагрузки дома, чтобы спроектировать наиболее эффективную систему лучистого отопления. Затем они создают план, в котором трубы или провода лучистого обогрева пола размещаются по определенной схеме с надлежащим расстоянием между каждым рядом. В плане учитывается планировка комнаты, выбор готового пола, который вы рассматриваете, и расположение существующей изоляции.

Информация о черновом полу

Бетонные плиты являются лучшим основанием для лучистого отопления при условии, что они имеют изоляционную или отражающую способность на внешней стороне, вдали от направления теплового потока. Это позволяет плите нагреваться, не становясь теплоотводом, который рассеивал бы тепло в землю, а не в дом. Поскольку бетон хорошо поглощает тепло, он помогает создать более эффективную излучающую систему, поддерживая настройки комнатной температуры без необходимости продолжения работы системы.

Плитка и камень

Керамическая или керамогранитная плитка — отличный выбор для напольного покрытия поверх систем лучистого отопления. Натуральный камень также является хорошим выбором. Эти материалы работают почти так же, как бетонная плита, поглощая и помогая распределять лучистое тепло в помещении. Поскольку плитка и камень приклеиваются к черновому полу с помощью жидкого раствора, отсутствует изолирующий барьер, который мог бы препятствовать эффективному проникновению тепла в помещение.

Другие варианты напольных покрытий

Деревянные полы и ламинат можно использовать вместо излучающих систем, но они не так эффективны, как плитка или камень.Лучистое отопление должно быть установлено на более высокую температуру, чтобы тепло могло проходить через древесину и ламинат, когда оно излучается в комнату. Более высокие настройки температуры приводят к большему количеству энергии для нагрева змеевиков или воды в излучающей системе. Ковровое покрытие вызывает такую ​​же потерю эффективности в еще большей степени. Ковер действует как изолятор, который препятствует излучению тепла в пространство. Как и в случае с деревом, более высокая температура противодействует изолирующей природе ковра, но требует более высоких затрат энергии. Выберите более тонкие ковры и плотную подложку, чтобы сделать лучистое тепло более эффективным с этим типом напольного покрытия.

Укладка инженерной древесины на пол с подогревом

Если вы подумываете об установке системы лучистого отопления в своем доме, но сомневаетесь, потому что до вас дошли слухи о том, что полы с подогревом могут повредить паркетные полы, не бойтесь. Существует альтернатива массивному паркетному полу, который выглядит идентично, но не высыхает под воздействием теплого пола. Правильно уложенный деревянный пол может противостоять повреждениям от напольного отопления лучше, чем он может противостоять большинству локальных источников тепла.

Вот как сделать так, чтобы дерево и пол с подогревом работали вместе в вашем доме.

Коллекция Jasper Waterproof Engineered Hardwood Celestial в Gemini / Артикул: 15270028

На что обратить внимание перед установкой

Выберите правильную древесину

Прежде всего, используйте полы из паркетной доски вместо полов из цельного дерева. Изготовленный из нескольких слоев, инженерный паркет состоит из сердцевины из фанеры или ХДФ и верхнего слоя шпона из твердой древесины. Наряду с повышенной стабильностью, эта конструкция делает инженерные доски менее восприимчивыми к сжатию и расширению из-за изменений влажности и температуры, чем твердая древесина.

Благодаря дополнительной толщине слоев инженерной древесины этот пол менее подвержен возможному расширению и сжатию, вызванному внезапными изменениями температуры или влажности. Это также очень устойчивый вариант напольного покрытия, и теперь доступны полностью водонепроницаемые версии.

Размер доски имеет значение

Прежде чем начать, вам также необходимо подумать о размере досок и планировке комнаты. Чтобы тепло эффективно проникало в помещение, общая толщина настила должна быть не более 18 мм, а верхний слой массивной древесины должен быть не толще 5 мм.

Чем шире доски, которые вы устанавливаете, тем выше риск образования зазоров между досками при их усадке. Максимальная рекомендуемая ширина доски, используемой для напольного покрытия из твердой древесины над лучистым теплом, составляет 3 дюйма. Вы также можете уменьшить зазоры, используя паркет, шпунтованные планки или доски со скошенными краями.

Коллекция Jasper Varuna из водонепроницаемой инженерной древесины твердых пород в скалистом бассейне / Артикул: 15269186

Акклиматизируйте древесину

Перед укладкой дерева дайте ему адаптироваться к естественной температуре и влажности внутри вашего дома. Откройте любую упаковку незавершенных изделий из дерева и поместите их в дом, пока они не приживутся. По данным Национальной ассоциации деревянных полов, изделия из дерева должны оставаться при влажности окружающей среды и идеальной температуре (от 65°F до 75°F) в течение семи дней перед установкой, во время установки и семи дней после установки.

Прикрепите клеем

Приклеивание напольного покрытия в отличие от прибивания гвоздей или использования других методов позволяет древесине слегка расширяться и сжиматься без необратимого повреждения, поскольку клей эластичный.Вот руководство по установке инженерной древесины твердых пород методом приклеивания.

Безопасна ли установка теплых полов под паркет?

Согласно исследованию, проведенному компанией Forest & Wood Products Australia, сочетание твердой древесины и систем лучистого отопления безопасно практически в любой ситуации. Авторы исследования рекомендуют сочетать твердую древесину и лучистое тепло в средах с низким содержанием влаги и описывают, какие типы и срезы древесины лучше всего подходят для предотвращения коробления древесины.

Исследователи пришли к выводу: «Деревянные полы поверх UFH [теплых полов] могут работать хорошо, и можно даже утверждать, что деревянный пол, установленный и эксплуатируемый правильно, превзойдет по своим характеристикам полы с обычными системами отопления, которые вызывают горячие точки в полу с экстремальным локальным изменением размеров. .

Jasper Waterproof Engineered Hardwood Коллекция Varuna цвета Smoky Pearl / Артикул: 15269179

Правильная установка эффективной системы лучистого отопления в вашем доме может в конечном итоге сэкономить вам энергию и деньги на электричестве. Это экологически чистая альтернатива традиционной системе центрального отопления. Теперь, когда вы знаете, как использовать его под паркетными полами, у вас нет оправданий. Займитесь экологией и установите систему подогрева пола во время следующего ремонта.

Как уложить пол на теплый пол

Различные типы напольного отопления и напольного охлаждения Полы Quick-Step

можно сочетать с низкотемпературным напольным отоплением . В зависимости от выбранного этажа возможны два варианта:

  • Водяные или электрические нагревательные элементы , устанавливаемые в черновой пол. Подходит для всех полов Quick-Step: ламината, паркета и винила.
  • Нагревательная пленка : последнее поколение систем теплого пола. Нагревательную пленку укладывают на стяжку или базовый пол. Он совместим с нашими ламинированными и паркетными полами.

Все полы Quick-Step также совместимы с напольным охлаждением .Охлаждающие элементы работают так же, как и нагревательные элементы, за исключением того, что вместо теплой воды используется холодная.

Значение теплового сопротивления и изоляции

Чтобы воспользоваться преимуществами напольного отопления, вам нужен пол с низким термическим сопротивлением , который пропускает тепло. Чем выше тепловое сопротивление, тем дольше будет прогреваться пол и тем менее эффективным будет ваш теплый пол.

Кроме того, важно разместить изоляционный слой под полом с подогревом .Таким образом, тепло отражается от изоляционного слоя и проходит через пол.

Виниловые полы Quick-Step

имеют самое низкое тепловое сопротивление среди всех полов Quick-Step и являются отличными проводниками тепла, что делает их идеально подходящими для полов с подогревом. Тем не менее, наш ассортимент ламината и паркета также предлагает подходящие и экономичные варианты.

Установка напольного отопления и напольного охлаждения

При укладке пола в сочетании с напольным отоплением или охлаждением важно следовать специальным указаниям для каждого типа пола.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
