Как правильно самому начертить проект дома: Как сделать проект дома самостоятельно: спроектировать планировку своими руками

Как сделать проект дома самостоятельно: спроектировать планировку своими руками

288899 мин

поделиться:

Собственное загородное жилье по многим параметрам выигрывает у городской квартиры в многоэтажке. При этом следует понимать, что строительство жилого здания — дело весьма непростое, недешевое. И, пожалуй, самое существенное затруднение, с которым может столкнуться собственник земельного участка — это проектирование. Поэтому всем, кто приступает к постройке частного жилища, не помешает знать, как правильно сделать проект дома самостоятельно своими руками.

Что нужно учитывать при составлении

Рассчитать нужные параметры и все грамотно спланировать без привлечения опытных специалистов довольно сложно, но все-таки реально. Главное, что необходимо брать во внимание при планировании:

• Функциональность. Возведенное жилье по итогу должно быть максимально комфортным и практичным.
• Простота сооружения. Не следует браться за реализацию слишком мудреных проектных решений. Богатая фантазия — это безусловно здорово, но без соответствующих навыков и образования сделать все правильно самому не удастся.
• Эстетика. Она важна не менее практичности. Построенный объект обязан радовать глаз своего владельца, быть привлекательным как с внешней стороны, так и внутри.

Вышеперечисленные принципы необходимо обязательно учитывать. Только следуя им можно справиться с поставленной задачей. Стоит еще раз напомнить, что в данном случае речь идет о постройке самого простого в проектном отношении частного здания. С проектировкой даже средней сложности любитель сам не справится.

Программы для проектирования домов самостоятельно

При такой разработке схемы постройки с помощью компьютерного приложения нужно:

• знать саму программу, в которой предстоит работать;
• понимать что и как необходимо планировать;
• иметь представление об архитектурном планировании (желательно не понаслышке).

Без этих трех обязательных условий построить собственное жилье по собственноручно созданному проекту невозможно.

Онлайн ПО

Решая спроектировать будущую постройку таким способом, важно понимать, что полноценных инструментов в данном формате не существует. Да, есть сетевые ресурсы, позволяющие осуществить планировку и даже рассмотреть ее в 3D на компьютере. Однако объемное моделирование в нынешний момент все еще недосягаемо.

Floorplanner

Довольно популярная программа. Привлекает пользователей понятным интерфейсом, дает возможность добавлять описания, фото и видеоролики в создаваемый проект. Ориентирована больше на риэлторов, создающих презентации жилых зданий.

Autodesk Homestyler

Пожалуй, лучший вариант для того, кто решает задачу, как осуществить проектирование и из чего можно сделать планировку дома самостоятельно. Эта версия является не только приложением для создания схемы строительства будущего жилища, но и сетевым магазином по реализации предметов мебели и стройматериалов.

Позволяет задавать параметры вручную и настраивать толщину стен строения.

Профессиональные офлайн-программы

Это уже более серьезный подход к решению вопроса. По сравнению с онлайн-вариантами предоставляют больше возможностей для реализации идей.

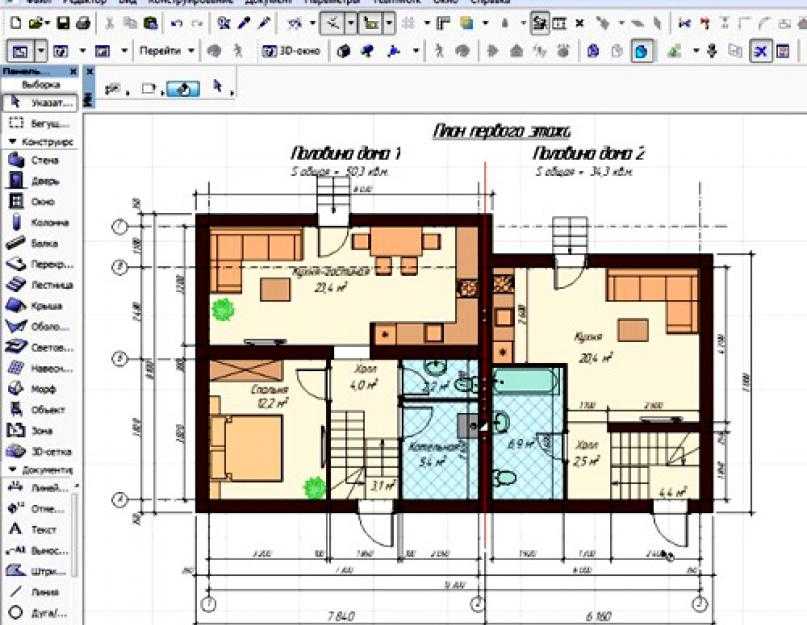

Graphisoft ArchiCAD

Оптимальная версия для создания готовой схемы будущего жилья. Продолжительное время она лидировала на рынке компьютерного проектирования. По сути, это целая проектная система, позволяющая грамотно сформировать и совместить все детали проекта. Прежде чем приступать к составлению чертежей, пользователю предстоит пройти обучающий курс по работе с данным инструментом.

Autodesk Revit

Нынешний безусловный лидер. Ведущим достоинством программы выступает отличная интеграция с иными продуктами этой компании, затрагивающими проектную деятельность. С ее помощью можно смоделировать одновременно (в виде единой модели) все конструкции, коммуникации и архитектурные элементы.

Обширные возможности делают ее очень популярной среди профессионалов.

Геологическая разведка участка

Без нее нельзя приступать к работе над созданием схемы будущего жилья. Очень важно заранее исследовать характерные особенности местности. Выяснить состав грунта, узнать глубину залегания пластов подземных вод. Оптимальное время проведения разведывательных действий — весна. Именно в этот период удастся получить максимально достоверные показатели.

Начальный этап проектирования

Это первое, что нужно сделать, задаваясь вопросом: как спроектировать дом. Для этого предстоит взять лист бумаги (лучше тетрадный в клетку) и карандаш. Основной момент — задать правильный масштаб. Обозначьте условно 10 м земли за две клеточки. В дальнейшем 1 см на листке будет равен 10 м на участке.

Нужна наша консультация?

Если при работе с сайтом или в процессе выбора проекта у вас возникли вопросы, обратитесь за помощью к нам

Нанесите контуры самого надела и будущих построек. При выполнении следите за соблюдением масштабного соответствия. Исходя из размеров 1/1000 можно достаточно быстро и без проблем понять, как правильно начертить самому нужную схему или план дома на бумаге. При составлении необходимо учитывать не только границы собственного земельного надела, но и все находящиеся на нем объекты, которые невозможно будет снести или перенести в перспективе. Только после их обозначения можно приступать к непосредственному проектированию жилого здания.

Подвальное помещение

Основание подвала далеко не всегда бывает целесообразным. Так, если подземные воды залегают слишком близко к поверхности, от его строительства лучше отказаться. В противном случае его обустройство обойдется в круглую сумму. Гораздо практичнее будет продумать дополнительную комнату в качестве технического отдела.

Первый этаж

Отобразите на эскизе тамбур и зону прихожей. От них будет удобнее переходить к кухне и комнатам. Размышляя, как нарисовать чертеж дома, не забывайте, что размещать их нужно, учитывая ряд нюансов:

• туалет, ванную и область для приготовления пищи следует расположить недалеко друг от друга;
• постарайтесь избежать планирования проходных жилых помещений;
• именно внизу здания необходимо предусмотреть наличие технических объектов и отделений, что обеспечит в дальнейшем максимальное удобство жильцам.

Далее переходите к размещению дверных и оконных проемов. При этом обратите внимание на месторасположение строения и учтите предполагаемый уровень освещенности.

Второй этаж

С верхней частью объекта будет намного проще, так как комнаты здесь будут располагаться в схожем порядке. Не забывайте, что нельзя менять взаимное положение санузлов. В противном случае процесс подведения труб существенно усложнится. Остается спланировать места для дверей и окон. На заметку: специалисты советуют обустраивать два входа на верх здания (с улицы и с первого уровня).

Мансарда и крыша

Проектируя данные объекты, помните о простоте. Чрезмерно сложная форма кровли превратит строительный процесс в настоящее испытание. Тем более, без соответствующего опыта и знаний справиться с этой задачей невозможно. Укрывная конструкция является одной из самых важных в доме. Поэтому забывать о практичности и надежности в погоне за эффектным внешним видом определенно не стоит.

При прорисовке отталкивайтесь от наиболее простых в реализации идей.

Грамотное размещение комнат

При возведении жилого здания следует придерживаться одного важного правила — все технические помещения обустраивайте в северной части. Конечно, никто не отменял теплоизоляцию и она прекрасно справляется со своими функциями. Но решая вопрос, как спланировать дом самому, располагая спальни и помещения общего пользования на южной стороне, удастся неплохо сэкономить на отоплении и освещении.

Утверждение проекта

Даже если вы справились с задачей и самостоятельно спроектировали будущее жилище, необходимо показать результат опытным специалистам. Перед стартом застройки не помешает продемонстрировать итоги проектирования архитектору или прорабу. Их мнение определенно не будет лишним. Кроме того, в любом случае предстоит согласовать такие моменты, как:

• подводка электричества;
• организация канализации;
• подведение труб водоснабжения.

Все вышеуказанные нюансы не являются архитектурной или эстетической стороной дела. Это насущные вопросы, требующие своевременного решения. Разобраться с любыми возникающими проблемами способны только опытные мастера.

Так, во избежание лишних сложностей, стоит обратиться за помощью к специалистам «Авирон Девелопмент». Наша девелоперская компания поможет проанализировать сложившуюся ситуацию отыскать оптимальный вариант решения задачи максимально быстро и эффективно. Мы с большой точностью выполнят все ваши пожелания и требования относительно возводимого объекта.

Поэтапная инструкция, как правильно начертить план дома самому на бумаге

Принимаясь за дело, следует разбить весь процесс на этапы и последовательно их выполнять.

Планирование

Первым делом подумайте о будущей постройке в общем. Прикиньте предполагаемые размеры здания, определите целевое назначение основного строения и вспомогательных объектов.

Выясните, нужен ли вам гараж или беседка. Изучите географические особенности собственного земельного надела. Узнайте, находятся ли на территории подводки водопровода и канализации.

Эскизы

На втором этапе все выявленные нюансы, а также личные пожелания компонуются в одну общую модель. При этом определяется этажность, число внутренних помещений (технических и жилых). По существу, эскизный проект — это набросок, на котором будущие строения изображены с разных сторон: фасад, вид сбоку, сзади, в разрезе. В этот же момент формируют список требуемых стройматериалов и их количество, указывают тип крыши, толщину стен и параметры перекрытий.

Коттедж в «Парус»

Ассоль

Этажи

2 этажа

Площадь

160 м²

Комнат

3

с участком от 10 соток

от 13 240 000 ₽

Доступно 18 участков

подробнее

Коттедж в «Лесково»

Борисовский

Этажи

2 этажа

Площадь

227,6 м²

Комнат

5

с участком от 11,02 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Опера парк»

BASIC 132. 3 м2

Этажи

2 этажа

Площадь

132,3 м²

Комнат

3

с участком от соток

от ₽

Доступно 18 участков

подробнее

Схема работы

А это уже полноценная инструкция строительного подряда. Она должна полностью описывать все предстоящие действия в строгой последовательности. Это обязательно нужно учитывать, изучая информацию, как составлять план и создавать проекты домов самостоятельно по образцу.

В архитектурной части необходимо наметить и прорисовать месторасположение всех комнат, балконов, террас, указать размеры оконных и дверных проемов, толщину стен, угол наклона крыши.

В конструктивном разделе следует подробно изучить все элементы строения: фундамент, перекрытия, дымоотвод, стропила, лестничные пролеты и т.д. Словом, расписать подробности. Так, для окон потребуется прописать все необходимые характеристики: ширину профиля, вид накладки, число слоев стеклопакета, особенности подоконника.

Для инженерно-технического планирования характерно формирование поэтапного алгоритма действий по организации канализации, вентиляционных, охранных и водопроводных систем, проведения электричества.

Дизайнерская часть включает в себя проработку цветовой палитры, используемой при отделке коттеджа или другого вида жилища, рассмотрение уместных декоративных элементов. Всему этому непременно отводят место, решая, как сделать план дома, когда чертят схему постройки.

Разновидности проектов

Отталкиваясь от собственных предпочтений и финансовых возможностей, можно подобрать подходящий вариант.

Постройка из бруса

Древесину нередко выбирают в качестве основного стройматериала. Она привлекает своей прочностью, долговечностью и относительно невысокой стоимостью. При возведении здания из дерева необходимо соблюдать следующие условия:

• при использовании брусьев длиннее 6 м нужно дополнительное утепление стыков;
• сами места соединений размещают в шахматном порядке;
• количество углов обязано быть четным;
• не забудьте про правильное распределение нагрузки;
• перегородки из бревен располагают исключительно над несущими стенами или на добавочных подпорках.

План: как построить дом из кирпича

Кирпичное жилье предполагает задействование внушительных средств. Это дорогой материал, который к тому же требует возведения основательного фундамента. Эта база тоже обойдется владельцу в круглую сумму.

При планировании постройки такого типа следует брать в расчет характеристики стройматериала: необходимость армирования, гидроизоляцию в местах повышенной влажности (ванная), соблюдение определенной кладки, выкладывание проемов окон и дверей особым образом.

Вариант с террасой

Данную пристройку к основному строению нужно проектировать отдельно. При формировании плана обращают внимание на месторасположение здания, открытость, подсчитывают необходимое количество ступеней, нюансы их формы.

Как правильно сделать проект дома самостоятельно

Если иметь некоторые навыки и умения, то осуществить это несложно. Достаточно вооружиться листом бумаги (лучше тетрадным в клетку) и заточенным карандашом. Главное — перенести листок свое будущее жилище и все расположенные рядом с ним постройки с максимальной точностью.

в «Летний берег»

Вереск

Этажи

1 этаж

Площадь

91,06 м²

Комнат

3

с участком от соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Лесково»

Арсеньевский

Этажи

2 этажа

Площадь

168,23 м²

Комнат

4

с участком от 6 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Парус»

Грей

Этажи

2 этажа

Площадь

198 м²

Комнат

4

с участком от 10 соток

от 14 540 000 ₽

Доступно 18 участков

подробнее

В этом деле вам помогут такие полезные ориентиры, как уже выполненные жилые объекты, которые можно посмотреть в сети. Возьмите их за основу и расширить на свое усмотрение исходя из условий и собственных предпочтений.

Самостоятельная работа над проектированием и ее преимущества

План жилья вы вполне можете составить собственноручно. Конечно, для этого потребуется задействовать все свои способности и очень ответственно подойти к его формированию. Ведь чтобы определить, где именно будут находиться техпостройки и основное здание особых умений не нужно. Зато при проведении коммуникационных подводок, вернее, при их планировании, участие профессионалов жизненно необходимо. Только такой основательный подход позволит построить по-настоящему хорошее жилище, которое прослужит вам и вашей семье долгие годы.

Видео-образец, как составить проект дома самостоятельно

Чтобы иметь полное представление, как производится проектирование, стоит посмотреть видеоролик рекомендательного характера:

Как начертить план на бумаге

Чтобы создать чертеж на бумажном носителе (миллиметровка, ватман), необходимо соблюсти следующие условия:

• На каждый этаж, кровлю, основу постройки, сантехнические и электрические элементы нужно нарисовать отдельную схему-чертеж. При выполнении схематичных отображений следует строго соблюдать масштабность.
• После пристального изучения предложений в сети или специальных изданиях, подберите вариант, который подойдет вам по всем параметрам. Глядя на него, вы поймете, как правильно создать свой собственный.
• Определитесь с масштабом. Перенесите на бумагу границы строения. Отступите внутрь расстояние предусмотренное на толщину стен. Прорисуйте параллельные линии. Ориентируясь по сторонам света, расположите здание на участке. Скопируйте чертежи коммуникаций и этажей (если он не один).
• Распределите и отобразите внутренние перегородки, определите комнаты.

Фото спроектированных жилых зданий

Ниже приведены возможные схемы планировок.

Думаем, теперь предельно ясно, можно ли самому сделать проект дома, составить план. Ответ очевиден — вполне. Главное — браться за дело, полностью отдавая отчет своим способностям и здраво оценивая собственные силы. И конечно, при возникающих затруднениях сразу же обращаться за помощью к опытным специалистам.

Основные этапы строительства частного дома: последовательность и порядок работ, пошаговая инструкция постройки жильяИз какого материала лучше всего построить дом: как выбрать самый долговечный стройматериал для частного и загородного жильяКак сделать проект дома самостоятельно: как правильно составить и начертить план жилья своими руками

E-mail

Согласен на обработку персональных данных

как сделать проект дома самому

Для многих людей загородный дом является чем-то наподобие заветной мечты – перспектива отдохнуть от городской суеты в уютном уголке кажется достаточно радужной. Более того, хочется не просто приобрести уже готовое строение с обустроенным приусадебным участком, а создать усадьбу своей мечты, в которой будут правильно воплощены все пожелания относительно дизайна и планировки. Остается только одно – перенести свои задумки на бумагу, а уже затем, составив проект дома и определив его месторасположение на участке, воплощать в жизнь (заниматься непосредственно строительством дома). Если в отношении второго момента, по определению, не может быть никаких сомнений относительно необходимости сторонней помощи – даже в том случае, если вы будете профессиональным строителем, самостоятельно возвести правильный особняк вы не сможете, а вот затраты на составление архитектора можно исключить. Каким образом проектирование и строительство можно удешевить? Да очень просто – выполнить самому его работу вполне возможно, даже не имея каких-либо специальных навыков создания проекта частного дома. Осуществить проектирование дома (нарисовать его на бумаге схематически), на самом деле, не так уж и сложно!

Что нужно учитывать при самостоятельном составлении проекта собственного дома?

Самое главное заключается в том, чтобы разработанный вами проект строительства дома создавался опираясь на следующие принципы:

1. Множественная функциональность – то есть, возведенный дом по этому проекту будет удобен и практичен во всех отношениях. Проект дома своими руками должен быть не хуже архитекторского;
2. Простота конструкции – сделать проект дома несложно будет только в том случае, если он не будет предполагать каких-либо изысков. Создание какого-то особо сложного проекта, реализация которого потребует огромного количества творческих изысков, человеку, не имеющему специального образования, крайне не рекомендуется, ибо можно не учесть некоторые принципиально важные вещи;
3. Эстетичность – конечно же, загородный дом должен выглядеть красиво и радовать взор своих хозяев. Проект надежного дома должен быть еще и эффектным!

Запомните – в том случае, если проект будет создан с учетом этих принципов, то он и в жизни будет очень неплох. Опять –таки, речь идет о достаточно примитивном самостоятельном строении – коттедж премиум-класса любитель не спроектирует. Проектированием домов такого уровня заниматься должен только архитектор – новички здесь очень часто делают ошибки.



Содержание

1. Предварительный этап — разведка
2. Начало проектирования дома
3. Подвальное помещение / фундамент
4. Проект первого этажа
5. Второй этаж
6. Мансарда / крыша
7. Утверждение проекта для начала строительства

Геологическая разведка участка дома

С чего начинается «работа над проектом дома своими руками»? В первую очередь, при работе над проектом дома самостоятельно, необходимо провести геологическую разведку участка – оценить характер местности, почвы и узнать уровень стояния грунтовых вод. Лучшее время года для этого – весна, тогда их уровень находится максимально высоко и есть возможность с максимальной достоверностью определить этот показатель. Сделать это очень важно исходя из того, что именно данный показатель имеет наибольшее значение при закладке фундамента частного дома.

Для определения глубины залегания грунтовых вод рекомендуем обратиться к специалисту

Начало проектирования дома

Для наглядного примера наша редакция использовала программу бесплатную демо-версию программы «Визикон». Но все действия вполне можно выполнить и на обычном листе бумаги. Для примера был выбран простой проект двухэтажного дома 10 м х 10 м

Для проектирования домов необходимо будет «вооружиться» обычным тетрадным листом в клеточку и карандашом, задав при этом соответствующий масштаб. Рациональнее всего в данной ситуации будет поступить следующим образом – десять метров участка условно обозначить двумя клеточками. Таким образом, один сантиметр на линейке будет равняться 1 метру в реальной жизни – соотношение один к ста.

Шаг 1: наносим контур дома на тетрадный лист с помощью линейки и карандаша в масштабе 1:100, т.е. 1 см на бумаге будет равен 1 метру

Нанесение на бумагу контура самого участка, а также будущих строений. В данном случае все работы необходимо осуществлять в строгом соответствии с правильным масштабом – старательно перемеряя каждый метр на земле и нанося его на бумагу в соответствии размеров один к тысяче, вы обеспечиваете надежность и эстетичность возводимого здания. Нарисовать проект таким способом можно очень быстро. Обязательно надо учитывать не только контуры участка, отданного под проектирование и строительство, но и все расположенные объекты на участке, которые находились там еще до его планируемого возведения, и при этом их перенести не представляется никакой возможности. После этого можно будет приступить к проектированию самого здания – для упрощения задания, предположим, что проектируемый дом будет состоять из четырех комнат, кухни и двух санузлов (стандартное жилье для семьи из нескольких человек).

Подвальное помещение / фундамент

Несколько слов относительно проектирования подвального помещения. Необходимо отметить, что далеко не всегда в нем есть необходимость. Например, в том случае, если грунтовые воды стоят высоко, то это будет очень дорогим удовольствием – намного проще будет в проект включить еще одну комнату — как дополнительное помещение.



Проект первого этажа

Наносим на эскиз тамбур и прихожую – а уже из нее будут переходы в кухню и другие комнаты. Располагать помещения необходимо с учетом следующих моментов:

1. Санузел и кухню следует размещать в непосредственной близости друг к другу – благодаря этому расположению намного проще будет проводить коммуникации;
2. Очень неплохо, если составленный проект подразумевает отсутствие проходных комнат – это неотъемлемый элемент комфорта;
3. На первом этаже надо учитывать наличие всех вспомогательных конструкций и помещений – их расположение будет очень важно не только для обеспечения функциональной пригодности дома, но и для комфортного перемещения жильцов.

Шаг 2: чертим все комнаты и помещения первого этажа с необходимым размером

После этого располагаем и планируем все двери нашего дома

Шаг 3: проектируем двери на первом этаже

Затем окна с учетом желаемой освещенности комнат и вашего бюджета

Шаг 4: проектируем окна на первом этаже

В итоге получаем такой первый этаж:

Вот такая получилась 3D модель первого этажа



Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа

Проектирование мансарды и крыши

Решили создать проект дома сами – не нужно будет пытаться нарисовать какую-то слишком «заумную» крышу с большим количеством изгибов. Запомните – крыша является одним из самых важных структурных компонентов в доме, и пытаться создавать дополнительную эстетичность, поставив под вопрос надежность, уж точно не стоит. Это все приведет к тому, что местах изгибов возникнут течи. Рисуете проект – будьте добры, исповедуйте принципы минимализма в архитектуре.

Для проектирования подобной крыши без архитектора не обойтись

Зависимость проектировки дома с изоляцией

Есть одно очень важное правило – все вспомогательные помещения необходимо строить с северной стороны. Несмотря на то, что теплоизоляция, выполняемая при помощи строительных материалов, имеет первостепенное значение, взаимное расположение комнат также нельзя выпускать из виду – хотя бы из-за экономии расхода энергии на обогрев дома.

Утверждение проекта для начала строительства

Необходимость корректировки проекта. Даже в том случае, если вы сами смогли изобразить на бумаге дом своей мечты, необходимо будет перед началом строительства дома все-таки проконсультироваться со специалистами – мнение грамотного прораба или же архитектора лишним не будет. Как минимум, необходимо будет согласовать следующие моменты:

1. Проведение электрики;
2. Проведение собственной канализации;
3. Проведение водоснабжения;

Необходимо понимать, что все указанные выше вопросы не являются художественной или архитектурной частью проекта. Это все — самые рутинные вопросы, грамотный подход к решению которых обеспечивается только профессионалами своего дела. В крайнем случае, любой недосмотр при самостоятельном составлении проекта дома, который допустил человек, не имеющий профильного образования, может быть подкорректирован грамотным прорабом, который практическую сторону любой идеи понимает намного лучше. Хотя даже в том случае, если проект составляется профессиональными архитекторами, то также не исключаются чисто практические недочеты.

Самостоятельная работа над проектом дома и ее преимущества

Проект своего дома вы можете создавать сами – для того, чтобы разработать чертежи взаимного расположения тех или иных помещений, а также определиться с местом дома на участке, не потребуется специальных знаний. Грамотный и ответственный подход к делу обеспечит вам успех мероприятия. Однако в плане проведения коммуникаций надо будет обязательно проконсультироваться с профессионалами. Таким образом можно будет правильно спланировать дом, который прослужит вам верой и правдой.

Читайте про следующие этапы строительства:

Смотрите также видео о том, как сделать проект дома самостоятельно

Читайте про предыдущие этапы строительства:



Как нарисовать план дома в программе на компьютере или в режиме онлайн

Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.

Так выглядит планировка и интерьер дома

Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.

Вернуться к оглавлению

Содержание материала

• 1 Правила проектирования
• 2 Несколько популярных программ для проектирования
  • 2.1 Google SketchUp
  • 2.2 FloorPlan3D
  • 2.3 ArCon
  • 2.4 AutodeskAutoCad
• 3 Как самостоятельно нарисовать план дома

Правила проектирования

Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

1. Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.
2. Черчение начинается с проведения осей, показывающих центр капитальных стен.

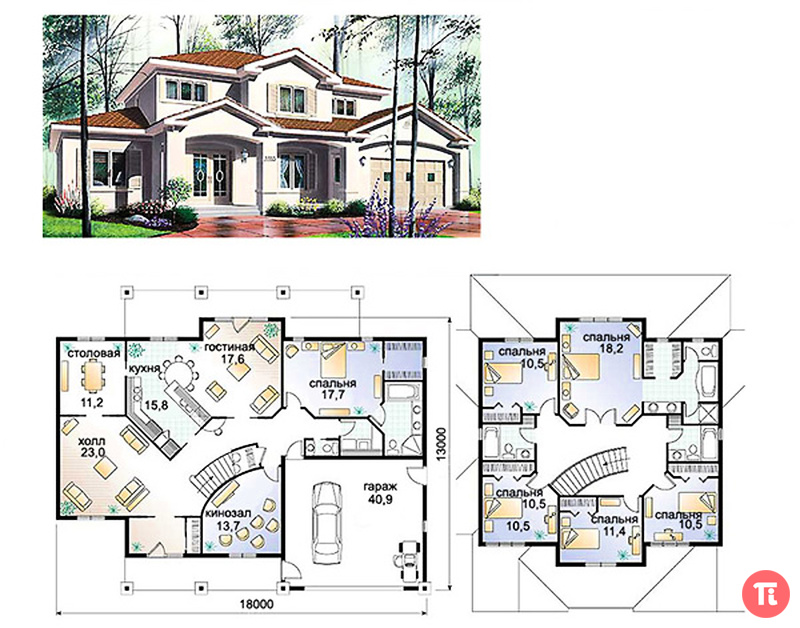

   Пример чертежа фасада дома и планировки

   Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

3. Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.
4. Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.
5. Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.

   Пример экспликационного номера помещений

На плане дома показываются:

• Лестничные проемы;
• Система вентиляции;
• Дверные номера;
• Высота пола;
• Номера окон.

На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:

• Перегородок;
• Оконных проемов;
• Дверных ниш.

План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

• Первый — экспликационный номер;
• Второй — название помещения;
• Третий — площадь здания.

Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

Вернуться к оглавлению

Несколько популярных программ для проектирования

Безусловно, сегодня проектирование зданий и рисование плана дома делается с помощью компьютерных программ. Все они имеют разную сложность и интерфейс.

Google SketchUp

Эта программа позволит с легкостью спланировать любой дом по заданным параметрам. Она способна просматривать проекты зданий, сделанных в 3D, а также проводить их редактирование.

Программа отличается универсальностью: кроме проектирования можно добавлять к собственному проекту различные детали.

Google SketchUp больше относится к дизайнерской работе. В ней отсутствуют ГОСТы, нет стандартизованных размеров. В программе можно будет вполне реалистично увидеть здание, построенное из строительных материалов, заложенных в плане.

Процесс создания проекта и планировки коттеджа в программе Google SketchUp

Для облегчения работы с программой в нее встроено большое количество обучающего материала. Для современного дизайна имеется возможность добавить базу элементов, разработанных другими пользователями, например, эксклюзивный диван или винтажный стул.

FloorPlan3D

При помощи такой разработки можно сделать перепланировку частного дома. Имеется возможность посмотреть проект будущего здания в трехмерном измерении.

Программа позволяет, кроме создания плана, разработать дизайн интерьера комнат, с учетом всех мелочей.

С ее помощью можно будет сделать подсчет нужного материала для ремонта. Она точно покажет сколько нужно:

• краски;
• обоев;
• шпаклевки.

Вы способны будете даже подсчитать финансовые расходы, которые предстоит затратить на ремонт помещения. Этой программой может с успехом пользоваться простой любитель и профессионал со стажем. Дело в том, что ее отличает очень доступный и легкий интерфейс. Главными достоинствами этой программы считаются:

• Возможность проектирования домов любой этажности;
• Все вычисления нужных площадей происходят в автоматическом режиме;
• Абсолютная точность;
• Большой ассортимент строительных материалов, разнообразие текстуры;
• Проектирование ландшафтного дизайна;
• Добавление декоративных деталей;
• Современный дизайн комнат;
• Типовые библиотеки;
• Интерактивные советы.

ArCon

При помощи такой программы, можно спланировать установку каждой детали, после чего посмотреть, что получилось, в трехмерном пространстве. В программе можно:

• Нарисовать план дома;
• Показать его внутреннее строение;
• Определить дизайн интерьера;
• Создать ландшафтный дизайн и планировку участка.

Для нормальной работы, программа обеспечена огромной библиотекой, в которой имеется больше 3000 самых разных деталей интерьера. Для показа использованы тысячи отделочных материалов. Вид здания получается очень реалистичным.

AutodeskAutoCad

Пожалуй, это самая известная программа такого рода. Ее использует большинство проектировщиков и любителей. Среди всех подобных программ, занимает лидирующее положение. Ее отличает интуитивно понятный интерфейс, дающий возможность выполнять работу сразу с двумя-тремя файлами.

Пример планировки дома выполненного в AutodeskAutoCad

Важнейшим положительным качеством считается возможность создавать произвольные формы, в соответствии с собственной фантазией. Причем созданный объект можно немедленно просмотреть в трехмерном пространстве.

Вернуться к оглавлению

Как самостоятельно нарисовать план дома

Очень многие собираются построить собственный коттедж, кто-то красивый дачный дом 4х6 метров. Чтобы такая постройка стала реальностью, нужно обязательно иметь план, на котором должно быть изображено месторасположение:

• Санузла;
• Всех комнат;
• Кухни;
• Перегородок.

Пример плана коттеджа нарисованного самостоятельно

Чтобы начертить своими руками такой план, требуется выполнить следующие технологические операции:

• Определить все необходимые размеры;
• Показать середину осей капитальных стен;
• Нарисовать перегородки внутри комнаты;
• Наметить месторасположения окон, а также дверных проемов;
• Обозначить местонахождение функционального оборудования:
  • Ванной 4 метра;
  • Туалета;
  • Газовой плиты;
  • Водопровода;
  • Вентиляции;
  • Лестничных клеток.

Каждому объекту присваивается номер. Все данные сводятся в таблицу. Однако необходимо всегда помнить, что можно начертить только планировку коттеджа, а для составления проекта понадобится помощь профессионалов.

Когда рисуется план, на нем нужно в обязательном порядке показать:

• Несущие стены;
• Другие, не столь важные, стены отмечаются пунктирной линией;
• Двери;
• Оконные проемы;
• Подвод воды;
• Систему канализации;
• Вентиляцию;
• Дымоходы.

Для планирования пространства пунктирными линиями показываются границы нежилых территорий. Отдельно отмечаются все требуемые высоты.

Как сделать и создать проект дома самому на компьютере

Как сделать проект дома на компьютере — с этой проблемой сталкиваются и новички, и те, кто уже не раз испытывал свои силы в строительстве своими руками. Создание проекта дома в бесплатном планировщике, который в дальнейшем можно воплотить, необходимо осуществлять в соответствии со всеми особенностями и требованиями, предъявляемыми не только к будущей конструкции, но и к внешним условиям строительства.

Пример проекта и планировки коттеджа созданного на компьютере

Создать проект дома на компьютере можно с помощью специально разработанной программы.

Вернуться к оглавлению

Содержание материала

• 1 Программа ArchiCAD
  • 1.1 Создание проекта
  • 1.2 Дальнейшее руководство
  • 1.3 Окна, двери, балки, крыша

С помощью данной программы можно создать проекты каждого этажа вашего будущего дома. Помимо всего упомянутого ранее, это приложение поможет конструировать не только свой дом, но и любые другие сооружения и здания. Дополнительным преимуществом данного типа программы является то, что она самая удобная и приближена к профессиональным. Здесь учитываются все нюансы строительных работ.

Даже освещенность помещений будет меняться в соответствии с тем, какая была выбрана дата, и с тем, какое географическое положение данного проектируемого объекта. Тем, кто ранее не сталкивался с подобными программами, придется помучиться для того, чтобы понять, как именно работает такая система.

Планировка дома созданная в программе ArchiCAD

Связано это с тем, что здесь есть достаточно большое количество разнообразных вкладок и, соответственно, функций, которые может выполнять данное приложение. Рабочая зона располагается в центре экрана, и поэтому вы можете рассматривать создаваемый план достаточно близко и детально, регулировать его в дополнительных окнах (виды сверху, сбоку и т.д).

Наверху слева находятся главные функции, позволяющие редактировать объекты в целом или какие-то отдельные элементы. Справа имеется командная строка, где вы можете посмотреть, какие команды и манипуляции были произведены с проектом. В зависимости от того, будут ли они удовлетворять вашим требованиям, можно редактировать или удалять те или иные правки.

Проектирование дома в программе ArchiCAD

ArchiCAD позволяет создавать достаточно сложные проекты с самого начала, при этом существует достаточно большое количество данных и положений, позволяющих ускорить процесс и построить чертеж крепкого и надежного дома.

Создание проекта

Запустив данную программу, начинать лучше всего с проектирования цокольного этажа. В открывшемся окне необходимо будет сначала обратить внимание на ту панель, которая находится слева. Здесь находятся самые разные инструменты для работы, в том числе и элементы каждого дома. Например, это может быть:

• Дверь;
• Окна;
• Стена;
• Колонны;
• Лестница;
• Крыша и т.д.

Для того чтобы составить проект цокольного этажа, необходимо выбрать соответствующий раздел и слева на панели, которая уже была описана, выбрать вкладку «Стена». В появившемся окне нужно найти материалы, с помощью которых будет сделана эта конструкция.

Выбрать можно, например, камень. В данном окне обязательно поставьте галочку напротив пункта «Выбрать для всех». Далее с помощью мышки необходимо будет нарисовать примерный план цокольного этажа. Для этого кликните левой кнопкой мыши и ведите курсор в ту или иную сторону.

Обычно это квадратный либо прямоугольный периметр этажа. Предварительно можно начертить план каждого этажа в соответствии с теми габаритами, которыми будет обладать будущий домик. Очертив периметр, можно будет сразу же посмотреть в 3D-разрешении вид цокольного этажа. Качество получаемой картинки достаточно высокое, поэтому вы можете самостоятельно увеличивать изображение до максимума и рассматривать каждый кирпичик.

Дальнейшее руководство

Если в полученном проекте вас все устраивает, можно переходить к созданию перекрытия. Для этого нужно опять-таки слева найти вкладку «Перекрытие» и щелкнуть по ней левой кнопкой мыши. В открывшемся окне вам тоже нужно будет выбрать материал, лучше всего использовать железобетон. И конечно же, не забывайте о том, что нужно выбрать параметр «толщина перекрытия».

Здесь же выбирается и покрытие 2 этажа. Можете выбрать, например, паркет, и в соответствии с вашими требованиями, с дизайном будущего помещения выбирается и его цвет, например, зеленый. Далее начинаете чертить периметр перекрытия так же, как это делалось на предыдущем этапе, когда вы очерчивали периметр 1 этажа. В данном случае нужно ввести мышкой по самой стене, желательно по ее центру.

Установка лестницы в проекте дома

Для того чтобы сделать следующий этаж, необходимо выбрать вкладку «1 этаж» и после этого, точно так же как вы действовали в первом случае, нужно зайти в левую панель, найти параметр «Стена» и подобрать для нее те или иные габариты.

Так, можно выбрать материал уже не камень, а белый кирпич, толщину стены выбрать например, 400 мм, высоту — 3000 мм. Не забывайте еще и о том, что нужно указать габариты самого кирпича.

В данном случае кирпич белый будет лишь облицовочным материалом, а газобетонный блок — основным строительным материалом. Установив все эти значения, нужно будет снова нарисовать проект и планировку дома в соответствии с тем, как был создан цокольный этаж. На модели 3D данного проекта видно, что цоколь и стены 1 этажа совпадают между собой и находятся на одном уровне. Но нужно будет сделать так, чтобы стена 1 этажа немного выходила за периметр цоколя.

Проектирование гостиной вы специальной программе

Чтобы это сделать, нужно сначала левой кнопкой мыши выделить все стены, потом правой кнопкой нажать и выбрать функцию «Параметры внутренней стены». В появившемся окне справа вы увидите опцию «Линия края», ее показатель нужно будет увеличить.

Окна, двери, балки, крыша

Итак, как только стена и цоколь будут готовы, можно переходить к вставке окон и дверей. Для этого не нужно знать, как нарисовать тот или иной элемент. Необходимо сначала выбрать слева на панели значение «Дверь». В появившемся окне вы увидите множество самых разных вариантов дверей, их габариты, материалы и многое другое. Здесь же задаются все размеры двери. Ширина ее может быть, например, 1,5 м, высота — 2,5 м.

Далее вы увидите, что мышка уже не просто рисует линии, а перетаскивает небольшой прямоугольный участок, которым и является будущая дверь. Располагать ее можно абсолютно на любой стене, и после того, как вы ее поставили, можно будет потом посмотреть домик на 3D-модели. Если вас что-то не устроит, можно будет в любой момент поменять ее месторасположение. Точно так же осуществляется и вставка окон. Все эти изменения можно будет посмотреть не только снаружи, но и изнутри. Балки и перекрытия ставятся на 1 этаж тоже достаточно просто. Для этого вы находите на панели соответствующую вкладку и задаете все необходимые габариты:

• Ширину;
• Высоту;
• Материал;
• Цвет.

Такими балками нужно будет покрыть весь потолок. Между ними обязательно задается интервал, после чего остается только сделать план крыши. Во вкладке «Крыша» нужно установить цвет крыши и материал, которым она будет покрыта. Здесь же устанавливается расстояние от потолка до верхней точки крыши, например, 3000. Чертим контур дома, а далее программа сама спроектирует ее форму. Таким образом, проект дома можно сделать быстро даже самостоятельно.

Как сделать проект дома своими руками пошаговая инструкция

Многие люди мечтают о собственном загородном доме, куда можно приехать на выходные и спокойно отдохнуть от городской суеты. И, пожалуй, одним из самых важных вопросов, с которым придётся столкнуться при строительстве коттеджа – выбор или создание подходящего проекта, который будет полностью отвечать всем требованиям хозяина. Самостоятельная проектировка – занятие непростое, требующее определённых умений и навыков. Как же сделать проект дома самому?

Если заглянуть в интернет, просмотреть различные журналы и специализированные издания, то можно встретить огромное количество всевозможных проектов домов: типовых и индивидуальных. Делая выбор в пользу того или иного варианта, не следует торопиться. Сначала подумайте – действительно вам так необходим индивидуальный проект?

Необычный индивидуальный проект частного дома

Такие варианты, как правило, выбирают, когда, ввиду некоторых особенностей земельного участка, возведение дома по типовому проекту затруднительно или вовсе невозможно. Помимо этого, строительство по индивидуальным проектам предпочитают люди, не стеснённые в бюджете – они могут получить собственное жилище в полном соответствии со своими желаниями, возможностями, особенностями расположения и прочим.

Оптимальным вариантом как по временным, так и по денежным затратам, станет покупка типового проекта с дальнейшей привязкой к определённому участку при помощи архитектора.

Простые и недорогие типовые проекты домов

Если вы создаёте проект дома своими руками, будьте готовы столкнуться со множеством технических деталей. В некоторых случаях лучше прибегнуть к помощи специалистов. Чтобы сэкономить, можно обратиться к студентам-проектировщикам, которые знакомы с основами профессии.

Прежде чем составлять проект своего загородного дома самостоятельно, запаситесь теоретическими знаниями по этой теме. В интернете вы найдёте огромное количество информации по тем или иным вопросам.

В этом видео рассказывается о частых ошибках самостоятельного проектирования дачных жилых домов новичками.

Можно воспользоваться услугами дизайнеров, которые нарисуют вам эскиз и планировки, без технических подробностей. Обладая таким эскизом, можно смело начинать строительство (правда, если речь идёт исключительно о дачном домике простой планировки).

Работы по возведению дома желательно доверить профессиональному прорабу, который с первого взгляда способен определить, что именно требуется при реализации того или иного момента. Обязательно составляйте договор на оказание услуг, согласно которому работник возьмёт на себя ответственность за соответствие проекта плану, а также нормам безопасности.

Вернуться к оглавлению

Содержание материала

• 1 Как правильно сделать проект дома – основные моменты
• 2 Как самостоятельно сделать проект дома – инструкция

Как правильно сделать проект дома – основные моменты

Что заказчик должен предоставить архитектору до начала работы? Прежде всего – план земельного участка, геологическое и геодезическое исследование, а также чёткое описание окружающего участка (дороги, лес, реки – все эти детали могут значительно повлиять на создание подходящего проекта с правильной архитектурой и расположением дома).

Также нужно предоставить документ об ограничениях, налагаемых законом (к примеру, строительство запрещено в водоохранной зоне) или домоуправляющей компанией (требования к отделке фасада или высотности сооружения), если такие ограничения существуют.

Как правило, девелоперы посёлков без подряда способны предоставить всю необходимую архитекторам проектную документацию по посёлку, а также частично технические условия. Некоторые УК могут предоставить точки ввода под электричество, не перекладывая все текущие заботы на владельцев. Очень хорошо, если архитектор будет знать обо всех возможных точках ввода коммуникаций, но они, в большинстве случаев, неизвестны, поэтому владельцам участков необходимо проектировать и подключать их самостоятельно. Газоснабжение, например, должно подключаться отдельно и только специализированными организациями.

Что касается работ относительно самого дома, то профессиональный архитектор сначала предложит вам заполнить специальный опросный лист, в котором будут учитываться  все основные требования к будущему проекту. В идеале подобные моменты должны чётко фиксироваться на бумаге обеими сторонами. Вполне возможен такой вариант, что архитектор сразу предложит внести в изначальный план какие-то изменения и корректировки.

Самый распространённый пример – спальня для пожилых людей должна располагаться на первом этаже, а не на втором, так как им будет не слишком удобно постоянно подниматься и спускаться по лестницам.

При этом нужно помнить о том, что на собственное или индивидуальное проектирование коттеджа может уйти, в среднем, около трёх месяцев.

Нередко происходят такие ситуации, когда будущий владелец дома принимает одно решение, а увидев готовые результаты проектировки, хочет внести новые дополнения или изменения. Что, соответственно, увеличивает время создания проекта.

Одной из главных ошибок заказчиков – пренебрежительное отношение к документации. Помните о том, что чёткое и подробное заполнение опросного листа, детальное и полное техническое задание способны существенно сократить время проектирования.

Вернуться к оглавлению

Как самостоятельно сделать проект дома – инструкция

1.  Проектировку будущего дома необходимо начинать с геологоразведки земельного участка. Благодаря этой процедуре можно узнать точную информацию о свойствах грунтов, а также высоте залегания грунтовых вод – что обязательно потребуется в процессе планировки фундамента и подвала. Эти работы рекомендуется проводить либо ранней весной, либо поздней осенью, когда уровень грунтовых вод является максимально высоким.

Геодезическое исследование участка

2. После того как получено заключение инженерно-геологических исследований, можно начинать планировку подвала. Если уровень грунтовых вод слишком высокий, то строительство подвала может повлиять на стоимость дома примерно на 30%. Если площадь земельного участка позволяет, то будет целесообразнее возвести не подвал, а простое дополнительное помещение.
3. Как только решены все вопросы с высотой и типом фундамента, следует определиться с типом материала, который будет использоваться при строительстве коттеджа. Затем можно приступать непосредственно к самой проектировке здания и чертежам. В целях большей эффективности и экономичности лучше отдать предпочтение простым проектам, так как наличие всевозможных углов и изгибов существенно влияет на стоимость готовой работы.

Простой проект коттеджа стандартной прямоугольной формы

4. То же самое правило актуально при проектировании крыши – чем больше стыков и изгибов, тем дороже проект. Помимо этого, крыша сложной формы менее надёжна, так как в этих местах со временем может образоваться течь.
5. В целях более эффективного энергосбережения нежилые помещения (хозяйственные помещения, санузлы, кухни) рекомендуется размещать с северной стороны здания, а жилые, в свою очередь, с южной. Обратите внимание на то, что энергозатратность вашего будущего дома зависит от применения теплоизоляционных материалов, а также размера и месторасположения окон.

Помните о том, что благодаря качественно выполненному проекту можно отстроить красивый, надёжный и удобный дом, способный прослужить верой и правдой не одному поколению вашей семьи.

Проект дома своими руками — 98 фото процесса проектирования от А до Я

  Школа рукоделия Хоббитания 🎨 |   Политика сайта |   Контакты

Автор: Школа рукоделия Хоббитания

Строительство даже самого маленького домика начинается с проектирования. Подготовленный на бумаге проект позволит спланировать площадь постройки, количество комнат, окон и дверей, а также просчитать стоимость работ и количество необходимых материалов.

Собираясь строить дом, можно обратиться за помощью в специализированные компании заказать проект, выбрать подходящий из числа готовых или самостоятельно разработать план нового жилища.

Создавать проект дома своими руками рациональнее тогда, когда все строительные работы планируется выполнять без посторонней помощи.

Содержимое обзора:

Первый этап – планирование

Первая стадия разработки проекта предполагает общее планирование будущего дома, его размеров, предназначения, наличия гаража или других дополнительных построек, а также географических особенностей участка, наличия или отсутствия системы канализации и водоснабжения.

Второй этап – эскизы

На втором шаге все условия и желания учитываются и собираются в некую модель дома с уже определенным количеством этажей и комнат.

Эскизный проект имеет характер наброска и изображает будущее здания с разных сторон: фасада, сбоку, сзади и в разрезе (поперечном и продольном).

Здесь же приводится перечень используемых материалов, а также отмечаются особенности конструкции дома: вид кровли, толщина стен и перекрытий.

Перед тем, как приступить к собственному проекту дома, лучше внимательно изучить фото готовых планов, чтобы почерпнуть идеи и опыт.

Третий этап – рабочий план

Рабочий вариант проекта служит руководством для строительной бригады и предполагает полное описание всех предусмотренных работ по строительству дома: архитектурных, конструктивных, инженерно-технических и дизайнерских.

В проекте архитектурного типа намечаются и прорисовываются местоположение всех помещений, их площадь, наличие балконов или террас, размерность окон и дверей, уклон крыши, толщина стен.

Конструктивный тип проекта предполагает детальное рассмотрение каждого элемента дома от фундамента, стен и перекрытий до дымохода, лестниц и стропил. Например, прикладывается полная расшифровка характеристик к окнам, где отмечается ширина профиля, тип накладки, количество слоев стеклопакета, наличие подоконника.

Инженерно-техническое проектирование направлено на составление подробного плана выполнения работ по налаживанию канализации, водоснабжения, вентиляции, отопления, электропроводки, системы заземления и охраны.

Дизайн-проект вносит заключительные коррективы в строительство дома. На данной стадии окончательно определяются с цветовой гаммой фасада, стен, кровли и внутренней отделки помещения.

Проект дома из бруса

Чаще всего в качестве основного материала для постройки выбирается экономичное, прочное и долговечное дерево.

Однако проект частного дома из бруса требует соблюдения некоторых условий:

• Если для строительства необходимы брусья более 6 м, то потребуется дополнительное утепление стыков бревен;
• Стыки размещаются в шахматном порядке;
• Число углов должно быть четным;
• Особое внимание необходимо уделить грамотному распределению нагрузки;
• Бревенчатые перегородки размещаются только над несущими стенами или на дополнительных столбах.

Проект кирпичного дома

Проект дома из кирпича должен обязательно включать в себя оценку финансовых возможностей, так как этот тип постройки отличается дороговизной и необходимостью создания крепкого и затратного фундамента.

При строительстве кирпичных домов следует учитывать и другие особенности материала: использование глиняного кирпича на нижних этажах, двойная гидроизоляция в ванной комнате, армирование стены для большей прочности, строгое соблюдение горизонтальности кладки, выкладывание оконных и дверных проемов с четвертью.

Проект с террасой

Правильная и грамотная пристройка к дому террасы тоже требует отдельного проекта. При его составлении необходимо учесть ее устройство, расположение, степень открытости, форму и наличие ступенек.

Чаще всего терраса размещается около одной из стен дома или окольцовывает всю постройку, реже устанавливается отдельно от жилого здания или примыкает к бассейну.

Как и в проекте дома, в плане террасы обязательно указываются площадь, размеры, материалы, масса конструкции и тип фундамента.

Как выполнить проект дома своими руками?

Необходимо запастись бумагой, линейкой и карандашом и постараться детально изобразить свой будущий дом.

Ориентирами и помощниками станут размещенные в интернете готовые типовые проекты, дополнив и расширив которые можно получить идеальный план нового здания.

Фото проекта дома своими руками

Scroll Up

Adblock
detector

Планы этажей — Узнайте, как проектировать и планировать планы этажей

Что такое план этажа?

План этажа представляет собой масштабную схему комнаты или здания, если смотреть сверху. На плане этажа может быть изображено все здание, один этаж здания или отдельная комната. Он также может включать измерения, мебель, технику или что-либо еще, необходимое для целей плана.

Планы этажей полезны для проектирования расстановки мебели, систем электропроводки и многого другого. Они также являются ценным инструментом для агентов по недвижимости и лизинговых компаний, помогая продать или сдать в аренду помещение.

Создайте свой собственный план этажа онлайн

Начинай сейчас

Важность проектирования плана этажа

Планы этажей необходимы при проектировании и строительстве дома. Хороший план этажа может увеличить удовольствие от дома, создавая хороший поток между пространствами, и может даже увеличить его стоимость при перепродаже.

Каковы ключевые характеристики хорошего плана этажа при проектировании вашего дома?

• Универсальность и гибкость. Позаботьтесь о том, чтобы в будущем офис можно было легко превратить в детскую как для вашей семьи, так и для будущего покупателя.
• Идеальная планировка помещения. Убедитесь, что спальни находятся далеко от мест для развлечений. Ванные комнаты не должны выходить на общие развлекательные зоны, такие как столовые или гостиные. Большинству людей понравится, если кухня открывается в столовую или гостиную, чтобы тот, кто готовит, мог по-прежнему общаться с гостями или следить за играющими детьми.
• Размер имеет значение. При проектировании любой комнаты или коридора подумайте о том, сколько людей будет находиться в этом пространстве одновременно. Имеют ли они место для перемещения? Есть ли место для мебели, чтобы вместить все запланированные мероприятия?
• Соответствует вашим приоритетам и стилю жизни. Если важно развлекаться, убедитесь, что из кухни есть выход на улицу и в гостиную. Если вы работаете из дома, убедитесь, что ваш офис хорошо освещен и, возможно, находится в тихом месте. Когда вы стираете, нормально ли вам подниматься на три этажа, чтобы добраться из главной спальни в прачечную?
• Найдите баланс между архитектурными деталями и практическими соображениями. Подумайте о безопасности детей, уборке, отоплении и охлаждении, прежде чем влюбиться в какую-нибудь величественную лестницу или окна от пола до потолка.

Прочтите несколько советов по созданию идеальных планов этажей.

Маркетинг и распространение планов этажей

Планы этажей также играют ключевую роль в информировании потенциальных покупателей или арендаторов о вашем пространстве.

В 2013 году компания Rightmove опубликовала исследование, в котором говорится, что покупатели недвижимости считают планы этажей не только приятными, но и необходимыми при выборе недвижимости. Каждый пятый заявил, что проигнорирует недвижимость без плана этажа. Они также оценили планы этажей как более важные, чем фотографии и описание собственности. С другой стороны, когда продавцы рассматривают возможность найма агента по недвижимости, Rightmove обнаружил, что 42% не стали бы нанимать агента, который не предлагает план помещения.

Добавление поэтажного плана к списку недвижимости может увеличить количество кликов от покупателей на 52%.

План этажа также можно использовать для общения с подрядчиками и поставщиками по поводу предстоящего проекта реконструкции.

Как нарисовать план этажа

Существует несколько основных шагов для создания плана этажа:

• Выберите область. Определить область для рисования. Если здание уже существует, решите, какую его часть (комнату, этаж или все здание) рисовать. Если здание еще не существует, придумайте проекты, основанные на размере и форме места, на котором будет построено здание.
• Провести измерения. Если здание существует, измерьте стены, двери и соответствующую мебель, чтобы план этажа был точным. Если план создается для совершенно новой области, убедитесь, что общая площадь соответствует тому месту, где она будет построена. Целесообразно изучить здания, построенные в аналогичных районах, чтобы использовать их в качестве сметы для этого плана этажа. Узнайте больше о том, как измерить и нарисовать план этажа в масштабе.
• Рисовать стены. Добавьте стены для каждой комнаты здания, соблюдая масштаб.
• Добавьте архитектурные особенности. Начните добавлять элементы в пространство, включая неизменяемые элементы, такие как двери и окна, а также холодильник, посудомоечную машину, сушилку и другие важные приборы, которые должны быть размещены в определенном месте.
• Добавить мебель. Добавьте мебель, если этого требует план этажа.

Прочтите подробное руководство SmartDraw по рисованию планов этажей.

Подпишитесь на SmartDraw Free

Начинай сейчас

Примеры планов этажей

Лучший способ понять планы этажей — посмотреть на некоторые примеры планов этажей.

Нажмите на любой из этих планов этажей, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию примеров и шаблонов планов этажей SmartDraw

Подробнее

• Конструктор планов этажей
• Программное обеспечение для ремонта дома
• Программное обеспечение для планирования помещений
• Программное обеспечение для планировки помещений
• Шаблоны планов этажей
• Программное обеспечение для дизайна кухни
• Кухонный планировщик
• Программное обеспечение для проектирования ванных комнат
• Начертить планы этажей
• Онлайн AutoCAD ^® альтернатива
• ПО для рисования HVAC
• Программное обеспечение для архитектурных чертежей
• Программное обеспечение для проектирования шкафов
• Дизайн интерьера
• Планировщик планировки офиса
• Программное обеспечение для проектирования планировки склада
• Программное обеспечение Arquitectura

• Программное обеспечение для проектирования дома
• Создатель чертежей
• Программное обеспечение для построения фасадов
• Составитель плана этажа
• Программное обеспечение для проектирования зданий
• Программное обеспечение для планирования зданий
• Программное обеспечение для планирования участка
• Программное обеспечение для дизайна интерьера
• CAD-чертеж
• Программное обеспечение для компоновки оборудования
• ПО для черчения
• Создатель плана этажа
• Программное обеспечение для архитектуры
• Программное обеспечение для офисного дизайна
• Программное обеспечение для проектирования систем хранения
• Программное обеспечение для планирования пространства
• Программное обеспечение для инженерных чертежей
• Diseño de Casas e Interiores
• Dibuje Planos de Edificios

Как нарисовать план этажа – Live Home 3D

Типы планов

Планы этажей на бумаге

Создание планов этажей на бумаге позволит вам визуализировать большую и подробную схему вашего проекта. Вы не ограничены в выборе личных знаков и пометок в дополнение к общим для выделения важных заметок и мест.

Этот традиционный метод вполне подходит. Однако, если вы хотите добиться большей гибкости и универсальности, например поделиться бумажными шаблонами дома с другими, чтобы узнать их отзывы, предпочтительнее использовать цифровую версию, нарисованную на компьютере или планшете.

Планы этажей на компьютере или планшете

Несмотря на то, что это решение кажется слишком сложным для пользователей, не разбирающихся в технологиях, существует множество простых программ, предназначенных для начинающих пользователей, занимающихся самоделкой.

В целом, создание плана этажа на компьютере дает несколько преимуществ:

• Рисовать с помощью компьютерных инструментов намного быстрее.
• Любые будущие модификации плана очень просты.
• Быстрое получение 3D-плана на основе плана этажа.
• Легко делитесь планом с другими, независимо от расстояния.

В следующей статье мы обсудим этапы рисования плана этажа на компьютере.

Перед началом: Подготовка

Измерения площадки

Если вам не нужно начинать с нуля, а нужно сделать ремонт или реновацию уже существующего дома или квартиры, первое, что нужно сделать, это измерить наружные стены и определить размеры внутренних стен. Не забудьте измерить все расстояния между дверями и окнами, а также высоту, ширину и возвышение этих предметов. Также очень важно измерить размер молдингов. Вы можете использовать Room Scanner на своем iPhone или iPad, чтобы измерить свою комнату и мгновенно получить цифровой план этажа.

Если вы планируете новый дом

Конечно, если ваша цель — построить новый дом, вы можете пропустить предыдущий шаг. Вместо этого критически важно проанализировать текущие предложения на рынке и решить, какой тип здания вы хотели бы видеть в конечном итоге. Например, вы должны определить, сколько этажей, спален, ванных комнат и входов в него будет входить. Вам нужно тщательно спланировать свой будущий дом, чтобы избежать наиболее распространенных ошибок в плане этажа.

Если вы не знаете, с чего начать, в Интернете есть различные готовые планы домов. Посетите специальные архитектурные веб-сайты, чтобы определить, какие детали вам нравятся и не нравятся.

Как нарисовать план этажа на компьютере

Как мы упоминали выше, мы рекомендуем создавать план этажа в цифровом формате. С современными технологиями для этой задачи можно использовать даже планшет, что является отличной новостью для тех из нас, кто перешел на такие устройства.

Шаг 1: Найдите программное обеспечение для дизайна интерьера

Существует множество приложений для домашнего дизайна — от простых до самых профессиональных. Некоторые из них работают онлайн, а другие нужно устанавливать на устройство.

Обычно родное программное обеспечение, установленное на устройствах, предлагает больше функций и в полной мере использует возможности операционной системы. Хороший пример — когда приложения для iOS используют технологию AR (дополненной реальности), поддерживаемую операционной системой. Программное обеспечение в Интернете обычно намного медленнее и ограниченнее, и оно не работает без подключения к Интернету.

В качестве примера для этой статьи мы будем использовать Live Home 3D. Live Home 3D — это мультиплатформенное программное обеспечение для домашнего дизайна, которое предлагает нативные приложения для каждой системы (Windows 10, macOS, iOS и iPadOS), при этом проекты по-прежнему можно использовать на разных платформах.

Шаг 2. Выберите масштаб проекта

Прежде чем начать, вы должны выбрать масштаб проекта. Самый распространенный масштаб для комнаты 1:25, 1:50 для квартиры и 1:100 для дома.

Чтобы выбрать удобный масштаб В Live Home 3D перейдите в «Настройки проекта» и выберите нужный вариант.

Шаг 3: Выберите единицы измерения

Еще одна вещь, о которой вы должны подумать, прежде чем приступить к работе над планами дома, — это единицы измерения. В разных странах и частях мира используются разные системы измерения. Программное обеспечение, которое продается по всему миру, обычно предлагает все распространенные опции, поэтому не забудьте выбрать тот, который вам удобен.

По умолчанию Live Home 3D работает в имперской системе (например, в дюймах и футах), но вы можете легко переключиться на метрическую систему (например, в метрах, ярдах). Для этого щелкните раскрывающиеся списки в верхнем левом углу окна документа или выберите его в диалоговом окне «Параметры проекта».

Полезный совет: импортируйте план этажа

Если вы планируете ремонт и распечатываете свой план этажа на бумаге, то вам повезло, потому что некоторые приложения для домашнего дизайна предлагают функцию импорта чертежей, которая еще больше облегчит и сократит процесс.

Просто отсканируйте или сфотографируйте свой план и экспортируйте его в виде изображения в формате jpeg или png, а затем проследите его с помощью строительных инструментов Live Home 3D. В этом случае вам нужно будет найти масштаб и единицы измерения на распечатанном плане помещения и установить их в программе.

Шаг 4: Рисование стен

Конечно же, план этажа начинается с наружных стен. В каждом приложении для домашнего дизайна есть инструмент для создания прямых стен. Используйте его, чтобы нарисовать периметр комнаты или дома.

Некоторые приложения предлагают инструменты для создания пространств произвольной формы. Live Home 3D расширяет свою коллекцию строительных инструментов с помощью Arc Wall для создания более сложных проектов, таких как круглые комнаты или арочные стены.

Внутренние стены делят дом на отдельные помещения. Добавляйте их осторожно, следуя своему плану.

Шаг 5: Нарисуйте полы и потолки

Когда вы закончите со стенами, нарисуйте полы и потолки, чтобы завершить комнаты.

В Live Home 3D можно создавать полы и потолки любой формы благодаря специальным инструментам, таким как Floor/Ceiling Poly для полов и потолков нестандартной формы и Ceiling Opening Rect/Poly для потолочных проемов.

Полезный совет: нарисуйте полные комнаты

Некоторые приложения, такие как Live Home 3D, позволяют рисовать целые комнаты. Инструмент «Комната» создает прямоугольную комнату с потолком и полом. Приложение отображает длину каждой стены во время рисования.

Преимущество Live Home 3D заключается в том, что вы можете построить план этажа, добавляя целые комнаты, и это очень просто, поскольку отснятый материал просматривается на лету.

Шаг 6. Добавьте двери и окна

После того, как вы нарисовали все стены, полы и потолки, вы должны добавить двери и окна.

В Live Home 3D их можно перетаскивать из огромной встроенной галереи объектов, и они автоматически интегрируются в стены.

Полезный совет: установите расстояние между объектами

Live Home 3D позволяет установить расстояние между объектами. Вы можете поместить объект (например, дверь, окно, мебель) на план, а затем вручную отрегулировать его положение или использовать инструмент интеллектуального измерения, чтобы установить расстояние между нижележащими объектами или стенами.

Шаг 7. Добавьте размеры и отметьте видеоряд

Измерьте и отметьте длины между различными объектами, чтобы подчеркнуть важные расстояния. Кроме того, важной частью плана этажа являются метки метража, поэтому убедитесь, что вы используете их на своем плане.

Шаг 8. Отметьте разные области цветом

Отметьте разные области разными цветами, чтобы сделать план этажа привлекательным и помочь визуально идентифицировать отдельные помещения.

В Live Home 3D по умолчанию все стены и полы на плане отмечены одним цветом. Чтобы сделать план более четким и привлекательным, вы можете установить отдельные цвета для разных комнат, настроив параметры заливки, обводки и штриховки 2D-чертежей. Вы также можете выбрать между контурным и растровым представлением изображения, и последнее закрасит все объекты на плане их реальными цветами.

Шаг 9: Пометьте комнаты

Добавьте метки для обозначения комнат и всех помещений квартиры или дома.

Еще один разумный способ сделать план понятным — указать названия комнат (например, холл, кухня, столовая, ванная, спальня и т. д.). Ваш план этажа будет выглядеть более читабельным и профессиональным с метками комнат.

Шаг 10: Добавьте мебель и лестницу

Это та часть, в которой цифровые планы наиболее эффективно вступают в игру. Добавляйте мебель и изменяйте ее расположение, чтобы определить наиболее понравившуюся конфигурацию.

Обычно в первую очередь добавляются основные элементы, такие как лестницы, ванны, душевые, туалеты и раковины. Затем добавьте на кухню необходимую мебель и спланируйте расположение рабочей поверхности, плиты, раковины, холодильника и обеденного стола. А потом и все остальное, от кроватей и столов до растений и украшений.

Шаг 11. Настройте план этажа в виде фасада

Вид фасада обычно доступен в профессиональных архитектурных программах; тем не менее, это полезно и для проектов DIY. Эта функция отображает вид проекта сбоку, что позволяет точно настроить положение объектов, обычно расположенных над полом, таких как окна, проемы, ниши и стеновые панели. Фасады позже можно экспортировать или распечатать, чтобы получить полное представление о плане.

Live Home 3D Pro — единственное относительно доступное приложение, предлагающее вид с высоты.

Шаг 12. Экспорт плана этажа в графический файл

Вот оно! Ваш план этажа готов. После того, как вы закончите, вы можете экспортировать его в виде изображения, чтобы поделиться им с семьей, друзьями или подрядчиками.

Live Home 3D может помочь вам экспортировать план этажа всего за несколько кликов, предлагая расширенные параметры экспорта, которые помогут вам визуализировать именно то, что вы хотите, на конечном изображении. Приложение поддерживает экспорт в несколько графических форматов, включая PDF, BMP, TIFF, JPG и PNG. Узнайте о 8 способах поделиться своим дизайном интерьера.

Посмотрите на свой интерьер в 3D!

Вот дополнительный бонус, который можно получить при использовании программного обеспечения, такого как Live Home 3D. Пока вы рисуете план этажа, программа автоматически создает 3D-вид.

Вы можете в любой момент переключиться на 3D-просмотр и продолжить редактирование в 3D-режиме, если предпочитаете более наглядный формат. Вы бы никогда не получили такой шанс, если бы рисовали план этажа на бумаге!

Посмотрите наши учебные пособия «Создание плана этажа», чтобы начать рисовать планы этажей прямо сейчас.

Удачи вам в создании планов этажей!

Опубликовано: май 2020 г.

Простое руководство из 7 шагов на 2022 год

Я нарисовал сотни планов этажей. Сегодня вы узнаете мои главные советы, чтобы вы могли быстро и легко нарисовать план дома. Хорошо звучит? Пойдем.

Если вы новичок в этом, мы начнем с ответов на несколько основных вопросов о планах этажей и о том, почему вы должны включать их в свои списки недвижимости. Тем не менее, вы можете сразу перейти к шагу 1 моего простого 7-шагового процесса, чтобы научиться рисовать план этажа в два раза быстрее и с максимальной точностью.

Кроме того, **спойлер**, мы сотрудничаем с агентами по недвижимости и специалистами по недвижимости, чтобы преобразовать нарисованные от руки эскизы в профессиональные цифровые планы этажей. Если вы здесь для этого, ознакомьтесь с Преобразование плана этажа.

Теперь приступим.

Подпишитесь на 3 бесплатных заказа. Без контракта. Нет кредитной карты.

Попробуйте бесплатно

Содержание

Что такое план этажа?

Поэтажный план наглядно показывает расположение собственности. Потенциальные покупатели и арендаторы любят их, поскольку они помогают им визуализировать планировку пространства. План этажа может быть создан в 2D или 3D, а также может использоваться архитекторами и дизайнерами для описания взаимосвязи между физическими особенностями, пространствами и комнатами, если смотреть сверху.

Планы этажей также могут отображать размеры и ориентацию дома, что позволяет охотникам за жильем подумать о том, как их мебель впишется в пространство, и представить, где восходит и заходит солнце, пока они пьют утренний кофе или вечером. летний шашлык.

Что мне нужно, чтобы нарисовать план этажа?

Вот что я использую:

• Карандаш с ластиком — подойдет любой, мне нравятся эти Bic’ы.
• Миллиметровая бумага – Этот блокнот от Silvine хорош. Вырвите 15-20 страниц, чтобы было легче.
• Лазерный измеритель – серия Leica D2 превосходна.
• Буфер обмена – Мой был от Asda.
• Компас или приложение компаса на вашем телефоне (если вы хотите показать стрелку севера).

Должен ли я создать план этажа в книжной или альбомной ориентации?

Книжная ориентация лучше подходит для более тонких домов (также немного легче держать буфер обмена), но наилучшая планировка также зависит от площади или формы собственности. Пейзаж лучше подходит для более широких домов — поймите.

Начертить план дома на одной странице или на отдельных страницах?

Любой вариант подходит. Я бы дал небольшое преимущество возможности рисовать каждый этаж на отдельных страницах. Почему? Потому что, как только вы закончите первый этаж, вы можете отметить, где находятся углы, которые определяют контур следа, а затем поднять страницу и отметить их на странице ниже.

Тогда это старая добрая игра «Соедини точки», и через несколько секунд у вас будет план этажа выше, готовый к работе. Первый этаж и последующие этажи выше не всегда точно такие же, но это дает вам огромную и быструю фору в наброске этажей выше. Смущенный? См. Шаг 3 ниже – все станет ясно.

Какие приложения лучше всего подходят для создания плана этажа?

Их нет! Не то чтобы нам это нравилось. Большинство приложений для создания планов этажей неудобны и раздражают. Итак, если вы ищете лучшие приложения для рисования плана этажа, то, боюсь, мы не для вас, друг мой. Нам нравится придерживаться старой школы с помощью лазерного мера, миллиметровой бумаги и карандаша.

Нужно преобразовать эскиз в готовый план этажа? Теперь, что мы можем сделать. См. Преобразование плана этажа для получения дополнительной информации. Вы даже можете попробовать это БЕСПЛАТНО.

Подпишитесь на 3 бесплатных заказа. Без контракта. Нет кредитной карты.

Попробовать бесплатно

Как нарисовать план дома?

Ладно, снаряжение есть? Проверять! Вы готовы к року. Теперь немедленно покиньте территорию. Ниже я подробно расскажу о каждом из этих 7 шагов, но вот общий порядок действий.

Начните снаружи, двигайтесь внутрь, чтобы сделать первый этаж, скопируйте след для этажа выше, выйдите наружу, чтобы отметить окна, вернитесь внутрь вверх по лестнице, чтобы сделать верхний этаж (этажи), окончательные проверки, затем отправьте свой план в Elements Недвижимость для преобразования плана этажа.

Хорошо, теперь подробнее. Вот мой простой 7-шаговый процесс для наброска точного плана этажа за минимально возможное время.

Шаг 1: Начните снаружи и нарисуйте стены первого этажа, двери и окна

Выйдите наружу к передней части дома и, начиная с нижней части страницы, нарисуйте контур первого этажа. Оставьте достаточно места по бокам на случай, если появятся какие-либо неожиданные пристройки или торчащие части имущества. Кроме того, не начинайте слишком большой/широкий, так как позже в верхней части страницы вам не хватит места.

Примерно отметьте, где находятся двери, отметив направление, в котором они открываются. Отметьте любые окна простой линией. Не беспокойтесь о совершенстве, вы всегда можете исправить ситуацию на лету с помощью ластика.

Для простых домов достаточно начать с 1 или 2 внешних стен. Для более крупных и сложных свойств попробуйте обойти заднюю часть и получить полный контур основания, прежде чем отправиться внутрь.

Шаг 2: Войдите внутрь, измерьте, начертите и пометьте комнату за комнатой

Пройдите внутрь и начните рисовать стены. Измеряйте на ходу, выполняя измерения от внутренней стены до внутренней стены, и убедитесь, что ваш лазерный измеритель правильно настроен для измерения от нижней части устройства (см. значок на изображении ниже).

Начать стрелять лазером. Приложите нижнюю часть к стене и, удерживая ее горизонтально и прямо, направьте ее на другую сторону комнаты. Четко запишите размеры на плане рядом с указанной стеной с точностью до 2 знаков после запятой, например. 4,65 м.

Для квадратной/прямоугольной комнаты достаточно двух измерений. Для помещений более сложной формы измерьте каждый участок стены и сопроводите его двунаправленной стрелкой, указывающей, где он начинается и где заканчивается. Чем больше измерений, тем лучше избежать ошибок и задержек в дальнейшем. Измерьте любые особенно толстые стены, используя свой буфер обмена, чтобы помочь.

Добавляйте названия комнат и детали по мере того, как вы будете отмечать такие вещи, как туалеты, кухонные столешницы, раковины, плиты и т. д. Не забудьте добавить лестницы. Поскольку макет должен быть совмещен, окна, которые вы отметили снаружи, могут быть не совсем правильными, поэтому при необходимости откорректируйте их.

Шаг 3: Скопируйте отпечаток первого этажа на новую страницу

Теперь, когда вы закончили рисовать первый этаж, ударьте себя кулаком 👊. Вы сломали хребет работе. Теперь вы можете ускориться на следующий этаж.

Видите, где находятся углы участка земли? Скопируйте их на страницу ниже, затем соедините точки, и у вас есть первый этаж.

Используйте свое суждение, чтобы внести какие-либо исправления, если этажи не совсем одинаковы. На первых этажах часто есть пристройки или части здания, которых нет на верхнем этаже.

Шаг 4: Выйдите на улицу и отметьте окна первого этажа

Вернитесь наружу и отметьте окна в передней части дома. Часто они находятся прямо над окнами первого этажа, так что это приятно.

В этом примере посмотрите, где находится крошечное окошко на конце фасада. Знание того, где оно находится, будет очень кстати, когда дело дойдет до начала строительства на первом этаже.

Поднимитесь на все возможные возвышения и примерно отметьте, где находятся окна.

Шаг 5: Измерьте и начертите первый этаж

Вернитесь внутрь и поднимитесь по лестнице. В сегодняшнем примере вы увидите, что, зная положение крошечного окошка на лестнице из шага 4, я уверен, где находится стена, разделяющая конец лестницы и спальню 3.

Тогда просто взломайте то же, что внизу. При измерении и чертеже спален обратите внимание и на ширину любых шкафов в спальне; сделайте очевидным, что это шкафы, нарисовав дугу двери на плане. Когда вы сориентируетесь, измените положение отмеченных вами окон (при необходимости).

В ванной нарисуйте раковины, душевые и туалеты, как вы их видите.

Шаг 6: Окончательная проверка

Вы потратили время на то, чтобы набросать великолепный план этажа, молодец! Пожалуйста, не стреляйте себе в ногу, если не укажете ключевой размер или забудете что-то, что может вызвать путаницу, когда вы конвертируете свой эскиз в готовый план этажа.

Сядьте и проверьте следующее…

• Каждый этаж помечен, например. Цокольный этаж, Первый этаж и т.д.
• Каждому помещению присваивается имя, например. Кухня, гостиная, спальня 1, ванная комната и т. д.
• Стрелка севера включена (если хотите)
• Отображается часть адреса — полезно, если каждый день рисуется много планов этажей
• Все размеры присутствуют и легко читаются – это очень важно!

Шаг 7: Отправить для преобразования плана этажа с помощью Elements Property

Теперь вы не можете просто загрузить свой эскиз на Rightmove, так как же вы собираетесь преобразовать нарисованный от руки эскиз объекта в профессиональный цифровой план этажа? Ваши варианты — сделать это самостоятельно или отдать на аутсорсинг.

Если вы не получаете садистского удовольствия от использования Metropix, избегайте этого. И если вы не готовы свести на нет свои драгоценные часы, щелкая мышью в каком-либо другом программном обеспечении для создания планов этажей, вам следует избегать этого.

Здесь мы выходим на сцену слева. Загрузите свой эскиз в Elements Property простым перетаскиванием, и всего через 3 часа готовый план этажа снова будет у вас. Скоро у нас даже будет мобильное приложение, чтобы вы могли загрузить свой эскиз, находясь в собственности.

Вы можете настроить цветовую схему, что отображать на плане, ваш логотип (или логотип вашего клиента), текст заявления об отказе от ответственности, единицы измерения, т. е. имперские, метрические или оба, тип файла, который вы хотите — список можно продолжить. Это довольно приятная сделка.

Сколько? Проверьте нашу страницу цен. В стоимость включены неограниченные поправки и дружелюбная поддержка клиентов 24/7.

Хотите попробовать Преобразование плана этажа БЕСПЛАТНО? Введите BLOG28 при создании учетной записи, и вы получите 3 бесплатных заказа, счастливых дней 🙂

Подпишитесь на 3 бесплатных заказа. Без контракта. Нет кредитной карты.

Попробуйте бесплатно

• Автор
• Последние сообщения

Алекс Стреттон

Алекс — основатель Elements. Плохие фотографии недвижимости и плохие списки расстроили его, поэтому он построил бизнес, чтобы помочь решить проблемы.

Он также учит агентов, как делать потрясающие фотографии недвижимости, ведя блог и проводя тренинги для участников Rightmove.

Ракетный спорт, уличная фотография, путешествия и бросание своего Триумфального Тигра в какие-то извилины — его главные пороки. Взрыв среднего игрока в гольф.

Последние сообщения Алекса Стреттона (посмотреть все)

Опубликовано 30 июля 2022

15 шагов, чтобы нарисовать план дома как архитектор

Как нарисовать проект дома как архитектор ЭТАП 1 —  Размер участка Размер участка определяется его длиной и шириной. ЭТАП 2 —  Уступы Уступы определяются как открытое пространство между составной стеной и стеной дома, для которого планируется строительство. ЭТАП 3 —  Расположение и ширина дороги Расположение и ширина дороги помогут выделить место для въезда, парковки и выезда автомобиля, а также въездные ворота. ЭТАП 4 —  Северное направление Северное направление лучше всего подходит для получения представления о четырех сторонах света (восток, запад и север, юг), что, в свою очередь, помогает понять местные климатические условия в течение года. . ЭТАП 5 —  Информация о климате Дом должен реагировать на климатические условия в любом конкретном месте. ЭТАП 6 —    Проведите исследования и разработки для образца План этажа Небольшое онлайн-исследование по планированию и дизайну дома может быть не такой уж плохой идеей, если оно может дать вам новый взгляд на современные проекты домов. Проверьте сайты, которые демонстрируют планы этажей и проекты для вашего региона. Для Индии у нас есть: www.homeplansindia.com www.housplansindia.in   ШАГ 7 —  Разделить участок сеткой Начертите границу участка, а затем разделите участок на две равные половины по вертикали и горизонтали, т.е. После этого нарисуйте аналогичные линии на расстоянии около 2 футов или 600 мм друг от друга в обоих направлениях. Таким образом, вы создали воображаемую линию сетки для дальнейшего развития плана вашего дома. ШАГ 8 —  Создание пузырьковой схемы (2/3 раза) Когда у вас будет готов чертеж, перечислите все требования к дому. Упомяните предварительную область как возможное требование. См. пример -Гостиная -Кухня -Столовая и т.д. Как указано выше, используйте это пространство на чертеже, созданном перед сюжетом, для размещения комнат в соответствии с вашим использованием и смыслом. Не беспокойтесь поначалу, если определенные комнаты/пространства не дополняют друг друга. Это ваш первый набросок, а не окончательный план этажа, поэтому не беспокойтесь, если он не выглядит идеальным. Имейте немного терпения, и это будет развиваться со временем. ЭТАП 9 —  Нарисуйте план помещения одной линией Как только пузырьковые диаграммы будут больше соответствовать вашим требованиям, используйте цветную ручку, чтобы закрепить линии, обозначающие стены (9-дюймовая стена). Покажите дверные проемы минимум около 3 футов и оконные проемы, которые могут быть от 2 до более. Используйте приведенную ниже сетку в качестве ориентира для определения размера окна.         ЭТАП 10 —  Начертить двойной линией/толщиной стен На следующем шаге поместите еще одну кальку поверх исходного чертежа и теперь считайте, что стены имеют толщину 9 дюймов, и преобразуйте эти первоначальные одиночные линии в двойные линии стен.     ЭТАП 11 —  Выдвижные двери Таким же образом, как и раньше, укажите дверные проемы по мере необходимости. Внесите необходимые изменения в план этажа для размещения входа в комнаты/пространства.             ЭТАП 12 –  Начертить оконные проемы Следуя тому же пониманию, что и двери, укажите оконные проемы на чертеже. Имейте в виду, что перекрестная вентиляция очень важна. Также проверьте направление ветра на участке. Учитывайте количество осадков, снегопадов и другую климатическую информацию.              ЭТАП 13 —  Используйте этот макет и нарисуйте их с помощью онлайн-программного обеспечения развивать то же самое. Лучше всего использовать любую компьютерную программу для рисования, которая широко доступна. Вот некоторые из этих программ для планирования и рисования дома, которые мы рекомендуем: http://www.homestyler.com/designer http://planner.roomsketcher.com/ http://www.roomle.com/ http://www.sweethome3d.com/index.jsp http ://www.fldraw.com/ ЭТАП 14 —  Разместите мебель в комнате, чтобы получить более реалистичное представление о внутреннем пространстве После того, как вы перенесли нарисованный от руки макет в любой из вышеупомянутых онлайн-домов программное обеспечение для планирования и рисования, то пришло время эффективно использовать их мебельную библиотеку. Вполне обычно, что вы наткнетесь на обширный набор мебельных блоков надлежащего масштаба и размера, которые после размещения на плане этажа дают более реалистичное представление о плане этажа. Может случиться так, что определенная мебель может выглядеть так, что она занимает много места или ее слишком мало для большой комнаты. Этот процесс требует времени, поэтому уделяйте себе около 1 или 2 часов каждый день, прежде чем вы увидите что-то более плодотворное и реалистично выглядящее. Создание хорошего плана этажа дома требует времени, поэтому не спешите. Помните, что несколько часов размышлений сегодня дадут вам более просчитанное качество пространства для вашей повседневной жизни и ваших инвестиций в дом. Также хорошая идея = Хороший план дома = Оптимальное использование ваших инвестиций для строительства вашего дома также поможет вам раскрасить планы этажей с отделкой пола, ковром и другими особенностями, которые вы хотите учитывать для дома. Это сделает макет более презентабельным и читабельным.

Как нарисовать план этажа дома, как архитектор, с помощью видео

Создайте план этажа

Используйте шаблон План этажа в Visio, чтобы нарисовать планы этажей для отдельных комнат или целых этажей вашего здания, включая структуру стен, сердцевину здания и электрические символы.

Вот пример готового плана этажа.

Начать новый план этажа

1. В списке Категории выберите категорию Карты и планы этажей .

2. Щелкните План этажа , а затем щелкните Создать .

Включите линии сетки, чтобы увеличить масштаб и точность

Возможно, вы захотите, чтобы линии сетки были видны на холсте для рисования, чтобы помочь вам аккуратно размещать и масштабировать объекты:

Фиксированная сетка может быть полезна на планах этажей и картах, где вы всегда хотите, чтобы линии сетки отображали одни и те же размеры. Чтобы сделать сетку фиксированной:

1. На ленте панели инструментов выберите View .

2. В правом углу группы Показать выберите стрелку «Дополнительно» .

3. В диалоговом окне введите минимальное расстояние между линиями для каждой оси, и сетка сохранит фиксированную перспективу на протяжении всего процесса проектирования, независимо от уровня масштабирования.

Создать конструкцию внешней стены

Использование форм комнаты

org/ItemList»>

1. Из трафарета Walls, Shell and Structure перетащите одну из фигур комнаты на страницу чертежа.

2. Измените размер комнаты, перетащив маркеры управления и выбора на отдельные стены.

Использование форм стен

1. Из набора элементов Walls, Shell and Structure перетащите фигуры Exterior wall на страницу чертежа.

2. org/ListItem»>

   Продолжайте рисовать внешний вид, используя следующие параметры:

   • Изменение размеров стен путем перетаскивания конечной точки.

   • Щелкните правой кнопкой мыши форму стены, чтобы установить параметры.

   • Перетащите конечную точку одной стены на другую стену.

   Конечные точки подсвечиваются при склейке стен. Пересечения между двумя стенами очищаются автоматически.

Создание конструкции внутренней стены

1. Из набора элементов Walls, Shell and Structure перетащите формы стен на страницу чертежа, расположив их внутри внешней конструкции.

2. Продолжайте рисовать интерьер, используя следующие параметры:

   • Изменение размеров стен путем перетаскивания конечной точки.

   • org/ListItem»>

     Щелкните правой кнопкой мыши стену, чтобы установить параметры.

   • Перетащите конечную точку одной стены на другую стену.

Добавить двери и окна

Двери и окна автоматически поворачиваются, чтобы выровняться со стеной и приклеиться к ней. Они также приобретают толщину стены и перемещаются вместе со стенами при изменении их положения.

Добавить другие элементы конструкции

• Из набора элементов Walls, Shell and Structure перетащите структурные фигуры, например колонны, на страницу документа.

• Из трафарета Building Core перетащите основные формы здания, например лестницы, на страницу чертежа.

Добавить электрические символы и размерные линии

Электрические символы

1. Из набора элементов «Электротехника и телекоммуникации » перетащите настенные выключатели, розетки и другие настенные светильники на формы стен. Отпустите кнопку мыши, когда появится жирный квадрат, означающий, что символ приклеен к стене. Настенные светильники автоматически поворачиваются для выравнивания и приклеивания к стене

Размерные линии стен

org/ItemList»>

1. Щелкните правой кнопкой мыши стену и выберите Добавить измерение .

2. Переместите размерные линии и текст, перетащив управляющий маркер.

Если вы хотите изменить размер стены после добавления к ней размера, выберите фигуру размера, введите нужный размер, а затем щелкните вне фигуры размера.

Вставка плана этажа САПР

1. На вкладке Вставка в группе Иллюстрации щелкните Чертеж САПР .

2. В диалоговом окне Вставить чертеж AutoCAD выберите нужный файл САПР и нажмите Открыть .

3. Чтобы принять размер и расположение чертежа САПР, нажмите OK .

После того, как вы вставили рисунок, вы можете изменить его размер, масштаб или переместить. Вы также можете заблокировать слой, содержащий чертеж САПР, чтобы случайно не изменить его, если вы создадите новый план поверх него.

Сохранить как файл DWG

Файлы DWG являются стандартным типом файлов для планов этажей, которые могут быть прочитаны программами автоматизированного проектирования (САПР). Они содержат дополнительные метаданные, такие как номера комнат, которые могут использоваться другими программами, такими как Microsoft Search, для разработки схемы рассадки.

1. На вкладке Файл выберите Сохранить как > Просмотреть .

2. Измените Сохранить как тип на чертеж AutoCad (.dwg) .

Хотите больше?

Найдите образцы шаблонов и схем Visio для плана этажа

Важно: Office 2010 больше не поддерживается . Перейдите на Microsoft 365, чтобы работать где угодно с любого устройства и продолжать получать поддержку.

Обновить сейчас

Начать новый план этажа

1. Перейдите на вкладку Файл .

2. Нажмите Новый , щелкните Карты и планы этажей , а затем в разделе Доступные шаблоны щелкните шаблон, который вы хотите использовать.

3. Нажмите Создать .

Создание конструкции внешней стены

Использование форм комнаты

org/ItemList»>

1. Из трафарета Walls, Shell and Structure перетащите одну из фигур комнаты на страницу чертежа.

2. Измените размер комнаты, перетащив маркеры управления и маркеры выделения на отдельные стены.

Использование форм стен

1. Из набора элементов Walls, Shell and Structure перетащите фигуры Exterior wall на страницу чертежа.

2. org/ListItem»>

   Продолжайте рисовать внешний вид, используя следующие параметры:

   Конечные точки становятся красными, когда стены склеены. Пересечения между двумя стенами очищаются автоматически.

Создание конструкции внутренней стены

1. Из набора элементов Walls, Shell and Structure перетащите формы стен на страницу чертежа, расположив их внутри внешней конструкции.

2. Продолжайте рисовать интерьер, используя следующие параметры:

   • org/ListItem»>

     Изменение размеров стен путем перетаскивания конечной точки.

   • Перетащите конечную точку одной стены на другую стену.

     Конечные точки становятся красными, когда стены склеены. Пересечения между двумя стенами очищаются автоматически.

Добавить двери и окна

Двери и окна автоматически поворачиваются, чтобы выровняться со стеной и приклеиться к ней. Они также приобретают толщину стены и перемещаются вместе со стенами при изменении их положения.

Добавить другие элементы конструкции

• org/ListItem»>

  Из Walls, Shell and Structure трафарет, перетащите структурные формы, такие как колонны, на страницу документа.

• Из трафарета Building Core перетащите основные формы здания, например лестницы, на страницу чертежа.

Добавить электрические символы и размерные линии

Электрические символы

1. Из набора элементов «Электротехника и телекоммуникации » перетащите настенные выключатели, розетки и другие настенные светильники на формы стен. Отпустите кнопку мыши, когда появится красный квадрат, означающий, что символ приклеен к стене. Настенные светильники автоматически поворачиваются для выравнивания и приклеивания к стене.

   Вы также можете перетаскивать формы потолочных светильников, например, Потолочный вентилятор , на страницу чертежа.

Размерные линии стен

1. Щелкните правой кнопкой мыши стену и выберите Добавить измерение .

2. Переместите размерные линии и текст, перетащив управляющий маркер.

Если вы хотите изменить размер стены после добавления к ней размера, выберите фигуру размера, введите нужный размер, а затем щелкните вне фигуры размера.

Вставка плана этажа САПР

1. Перейдите на вкладку Файл .

2. Щелкните Новый , щелкните Карты и планы этажей , а затем в разделе Доступные шаблоны щелкните шаблон, который вы хотите использовать.

3. org/ListItem»>

   Нажмите Создать .

4. На вкладке Вставка в Иллюстрации группа, нажмите Чертеж САПР .

5. В диалоговом окне Вставить чертеж AutoCAD выберите нужный файл САПР и нажмите Открыть .

6. Чтобы принять размер и расположение чертежа САПР, нажмите OK .

После того, как вы вставили рисунок, вы можете изменить его размер, масштаб или переместить. Вы также можете заблокировать слой, содержащий чертеж САПР, чтобы случайно не изменить его, если вы создадите новый план поверх него.

Скопируйте существующий план этажа Visio в новый чертеж

1. Нажмите на файл таб.

2. Щелкните Новый , щелкните Карты и планы этажей , а затем в разделе Доступные шаблоны щелкните шаблон, который вы хотите использовать.

3. Нажмите Создать .

4. org/ListItem»>

   Откройте существующий документ Visio.

5. На вкладке Design щелкните Параметры страницы Запуск диалогового окна. В диалоговом окне Параметры страницы на вкладке Масштаб чертежа запишите настройку масштаба в существующем чертеже, а затем задайте соответствующий масштаб нового чертежа.

6. В существующем чертеже выберите фигуры, которые вы хотите использовать в новом чертеже, а затем на вкладке Главная в группе Буфер обмена щелкните Копировать .

7. org/ListItem»>

   Переключитесь на новый чертеж, а затем в группе Буфер обмена щелкните Вставить .

   Совет:  Вы можете заблокировать существующие слои чертежа, чтобы случайно не изменить их при создании нового плана поверх него.

Важно: Office 2007 больше не поддерживается . Перейдите на Microsoft 365, чтобы работать где угодно с любого устройства и продолжать получать поддержку.

Обновить сейчас

Начать новый план этажа

1. В меню Файл выберите Новый , выберите Карты и планы этажей , а затем щелкните План этажа .

   По умолчанию этот шаблон открывает масштабированную страницу чертежа в альбомной ориентации. Вы можете изменить эти настройки в любое время. Дополнительные сведения см. в разделе Изменение масштаба чертежа.

Создание конструкции внешней стены

Создайте базовую конструкцию внешней стены одним из следующих способов.

Использование форм комнаты

1. Из набора элементов Walls, Shell and Structure перетащите фигуры Exterior wall на страницу чертежа.

2. Измените размер комнаты, перетащив маркеры управления и маркеры выбора на отдельные стены.

Использование форм стен

1. Из набора элементов Walls, Shell and Structure перетащите фигуры Exterior wall на страницу чертежа.

2. Продолжайте рисовать внешний вид, используя следующие параметры:

   Конечные точки становятся красными, когда стены склеены. Пересечения между двумя стенами очищаются автоматически.

   Чтобы стены соединялись правильно, убедитесь, что в диалоговом окне Snap & Glue выбран параметр Приклеивание к геометрии формы .

Создание конструкции внутренней стены

1. Из набора элементов Walls, Shell and Structure перетащите формы стен на страницу чертежа, расположив их внутри внешней конструкции.

2. Продолжайте рисовать интерьер, используя следующие параметры:

   • Измените размер стен, перетащив конечную точку ( или ).

   • org/ListItem»>

     Перетащите конечную точку ( или ) одной стены на другую стену.

     Конечные точки становятся красными, когда стены склеены. Пересечения между двумя стенами очищаются автоматически.

     Чтобы стены соединялись правильно, убедитесь, что в диалоговом окне Snap & Glue выбран параметр Приклеивание к геометрии формы .

Добавить двери и окна

Двери и окна автоматически поворачиваются, чтобы выровняться со стеной и приклеиться к ней. Они также приобретают толщину стены и перемещаются вместе со стенами при изменении их положения.

Добавить другие элементы конструкции

• org/ListItem»>

  Из набора элементов Walls, Shell and Structure перетащите структурные фигуры, например колонны, на страницу документа.

• Из трафарета Building Core перетащите основные формы здания, например лестницы, на страницу чертежа.

Добавление электрических символов и размерных линий

Электрические символы

1. Из набора элементов «Электротехника и телекоммуникации » перетащите настенные выключатели, розетки и другие настенные светильники на формы стен. Отпустите кнопку мыши, когда появится красный квадрат, означающий, что символ приклеен к стене. Настенные светильники автоматически поворачиваются для выравнивания и приклеивания к стене.

   Можно также перетаскивать фигуры потолочных светильников, например Потолочный вентилятор , на страницу документа.

Размерные линии стен

1. Щелкните правой кнопкой мыши стену и выберите Добавить измерение

2. Измените положение размерных линий и размерного текста, перетащив управляющий маркер.

   Чтобы просмотреть подсказку о маркере управления для выбранной фигуры, наведите указатель мыши на маркер.

Если вы хотите изменить размер стены после добавления к ней размера, выберите фигуру размера, введите нужный размер, а затем щелкните вне фигуры размера.

Вставка плана этажа САПР

1. В меню Файл выберите Новый , выберите Карты и планы этажей , а затем щелкните План этажа .

   По умолчанию этот шаблон открывает масштабированную страницу чертежа в альбомной ориентации. Вы можете изменить эти настройки в любое время. Дополнительные сведения см. в разделе Изменение масштаба чертежа.

2. В меню Вставить выберите Чертеж САПР .

3. В разделе Файлы типа выберите Чертеж AutoCAD (*.dwg, *.dxf) . Найдите файл САПР и нажмите Открыть .

4. Чтобы принять размер и расположение чертежа САПР, нажмите OK .

После того, как вы вставили рисунок, вы можете изменить его размер, масштаб или переместить. Вы также можете заблокировать слой, содержащий чертеж САПР, чтобы случайно не изменить его, если вы создадите новый план поверх него.

Скопируйте существующий план этажа Visio в новый чертеж

1. В меню Файл выберите Новый , выберите Карты и планы этажей , а затем щелкните План этажа .

   По умолчанию этот шаблон открывает масштабированную страницу чертежа в альбомной ориентации. Вы можете изменить эти настройки в любое время. Дополнительные сведения см. в разделе Изменение масштаба чертежа.

2. Откройте существующий документ Visio.

3. org/ListItem»>

   В меню Файл щелкните Параметры страницы , а затем щелкните вкладку Масштаб . Запишите настройку масштаба в существующем чертеже, а затем установите соответствующий масштаб нового чертежа.

4. В существующем чертеже выберите фигуры, которые вы хотите использовать в новом чертеже, а затем на Редактировать меню, нажмите Копировать .

5. Переключитесь на новый чертеж, а затем в меню Редактировать щелкните Вставить .

   Совет:  Вы можете заблокировать существующие слои чертежа, чтобы случайно не изменить их при создании нового плана поверх него.

Сожалеем. В настоящее время Visio для Интернета не позволяет рисовать планы этажей.

Если вы хотите, чтобы эта функция была доступна в Visio для Интернета, отправьте нам свой отзыв, чтобы помочь нам расставить приоритеты для новых функций в будущих обновлениях. См. раздел Как оставить отзыв о Microsoft Office? Чтобы получить больше информации.

Как нарисовать план этажа вручную (Пошаговое руководство)

Содержание

План этажа — это виртуальное представление планировки здания, масштабированное от вида сверху.

Формально его делали только архитекторы, но на сегодняшний день его рисуют также домовладельцы и агенты по недвижимости.

Программное обеспечение для проектирования планов этажей позволяет архитекторам и домовладельцам легко составлять свои планы. Но некоторые все же предпочитают рисовать голыми руками. Если вы относитесь к этой категории, вам не о чем беспокоиться. Мы прикроем вашу спину.



Кому нужен план этажа?

Хотите построить дом или продать дом? Планы этажей необходимы для лучшего представления проекта здания, предлагаемого для строительства или продажи.

Если вы намереваетесь построить дом или отремонтировать его, самостоятельно начертите план этажа, чтобы лучше представить свой проект архитектору. Это дает архитектору или строителю полное представление о том, чего вы хотите.

Агенту по недвижимости может показаться, что составление плана этажа занимает немного времени, но он лучше убеждает покупателей, чем фотография.

Когда вы выставляете план дома вместе с фотографиями интерьера и экстерьера здания при маркетинге, это дает больше результатов. Вы должны не торопиться, чтобы нарисовать план этажа. И делать это руками намного проще, если у вас нет предварительных знаний.



Почему некоторые люди предпочитают рисовать свои планы этажей вручную

Во-первых, программное обеспечение для проектирования не так просто понять. Одно дело — уметь рисовать план, а другое — уметь пользоваться программным обеспечением. Похоже, что большинство программных пакетов были разработаны так, чтобы быть удобными для непрофессиональных пользователей, но многие по-прежнему считают их сложными в использовании.

Во-вторых, многие программы будут стоить вам несколько долларов. Они могут показаться бесплатными, но вам все равно нужно платить, чтобы разблокировать определенные функции. Эти два фактора являются основными причинами, по которым некоторые люди предпочитают рисовать планы этажей своими руками. А в других случаях они предпочитают покупать готовые проекты домов.



Необходимые инструменты для рисования плана этажа
• Архитектурный масштаб
• Регулируемый треугольник
• Т-образный квадрат
• Механические карандаши и грифели
• Ластики
• Компас
• Шаблон символа
• Малярная лента
• Универсальный нож
• Большой плоский стол
• Длинная металлическая линейка
• Калька
• Рулетка



Пошаговое руководство по рисованию плана этажа от руки
1. Измерьте комнату

С помощью рулетки измерьте углы комнат. Если есть плинтус, проложите ленту поверх плинтуса. Но если таковой нет, протяните свою ленту по полу. Вы можете попросить о помощи и попросить кого-нибудь подержать другой конец ленты, чтобы повысить точность.



2. Добавьте размер к черновому эскизу

Здесь можно просто использовать карандаш и чистый лист бумаги. Запишите размеры вашей комнаты в бесплатном эскизе. Для прямоугольных комнат запишите размеры рядом с соответствующими стенами.

Если в комнате есть шкафы и скошенные углы, укажите их размер в нужном месте. Фесты или дюймовые измерения должны быть записаны как 15̎ или 15′, а метрические измерения как 5,2 м или 5,25 м.



3. Чертеж в масштабе архитектора

В планах домов обычно используется масштаб от ¼ дюйма до одного фута. Они часто представлены как 1/4̎: это означает, что вы рисуете четверть дюйма, чтобы представить один фут реального дома. Использовать архитектурный масштаб несложно. Например, если вам нужно нарисовать внешнюю или внутреннюю стену длиной 30 футов, выполните следующие действия.

• Нанесение архитектурного масштаба на бумагу или график
• Рядом с нулевыми отметками на шкале сделайте небольшую отметку карандашом на бумаге. Сделайте такую ​​же отметку на бумаге на 30 баллов по шкале 9.0024
• Затем используйте линейку, чтобы провести линию по двум меткам

Нарисованная вами линия должна иметь длину 7,5 дюймов, что соответствует 30 футам настоящего дома. На этом этапе важна точность. Измерьте все линии правильно.



4. Чертеж

Положите лист бумаги размером 24 на 36 на рабочую поверхность. Самый длинный край должен быть горизонтальным. Сохраните правый нижний угол для основной надписи, которая должна содержать название вида, масштаб, название дома, имя дизайнера и дату. Дата очень важна, потому что строителю, проектировщику или покупателю легче узнать, когда план был составлен или отредактирован.



5. Наружные стены

Пришло время определить форму и размеры дома. Для простоты мы будем использовать прямоугольную форму, которая является основной формой. Стандартно иметь дверь на нижней стороне листа. Но если ваш дом имеет другую форму, вы можете изменить ее и нарисовать то, что у вас есть. Выполните следующие шаги для начала;

• Нарисуйте общий размер первой стены с помощью линейки, карандаша и архитектурного масштаба до пересечения с другой стеной
• Следующая стена должна быть нарисована с помощью Т-образного угольника и масштаба архитектора. Продолжайте, пока не нарисуете внутренние каркасные стены здания
.
• Затем нарисуйте внешний каркас. Допустим, вы кадрируете с 2 на 6; ваш внешний вид будет толщиной 5,1/2 дюйма



6. Внутренние стены

Если вы используете 2 на 4 для внутренних стен, фактическая толщина будет 3,1/2 дюйма. Это потому, что они проходят на полдюйма как по ширине, так и по толщине. Если в доме есть лестничные клетки, нарисуйте вокруг них стену, чтобы их можно было визуализировать как комнату. Не все лестничные клетки окружены стеной. Если ваш подпадает под категорию тех, которым не нужна стена, вы можете просто нарисовать пунктирные линии разлома, чтобы отметить область.



7. Добавьте двери и окна

Ваш план настроен для окон и дверей. Но прежде чем рисовать двери и окна, заморозьте шкалу, чтобы определить их положение. Расположение двери должно быть отмерено от центра размещения стены. Двери обычно 2 фута 8 дюймов. Что касается окон, необходимо соблюдать разумное расстояние и размер. Они также измеряются от центра стены. Затем пометьте комнаты в центре — пометьте везде, включая открытые шкафы и вход.



8. Добавьте бытовые приборы, приспособления и сантехнику

Вы можете либо использовать символы в шаблонах чертежей для представления ваших приборов и приспособлений, либо просто использовать линии. Поскольку нижние кухонные шкафы обычно имеют глубину 2 фута, покажите их сплошными линиями. Что касается верхних шкафов, которые обычно имеют глубину 1 фут, изобразите их пунктирными линиями. Холодильники и плиты также следует рисовать сплошными линиями или маркировать. Сантехника выполнена по тому же принципу.



9. Добавьте электрические символы

На свои места следует поставить символы для выключателей, настенных выключателей, настенных светильников и дверных звонков. Так как ваш вид сверху, монтируемые светильники, такие как потолочные светильники и дымовые извещатели, должны быть нарисованы на полу, прямо под местом их крепления.



10. Поверхность пола

Укажите тип пола в каждой комнате. Хотите ли вы один тип напольного покрытия для всех комнат или разные типы, просто обозначьте пол в комнате. Имейте в виду, что не рекомендуется использовать более двух типов полов в доме, так как это нарушит поток. Тип напольного покрытия будет обозначен шкалой, например, 1/4 ̎ плитки поверх 1/2 ̎ фанерного основания.



11. Начертить размеры

Добавить размеры на план этажа; это надо делать основательно. Ничто не должно оставаться без весов. Должны быть размеры для комнат, шкафов, глубины шкафа, расстояния от стены до задней части унитаза, размеров ванн и расстояний от стен до края любого прибора или приспособлений. Вдоль каждой наружной стены должна проходить одна размерная линия для оконных и дверных проемов.



12. Добавить мебель

Мебель не нужна, если вы планируете строительство, но она должна быть включена в проектный план. Таким образом, ваш покупатель будет уверен, что места хватит для всех комнат.



13. Уборка

Пришло время закончить план этажа и привести его в порядок. Стереть все ошибки. Затемните линии, чтобы показать их правильно, используя линейку, а не свободную руку, чтобы избежать дальнейших ошибок.
