Как правильно изготовить сварить ворота
Как самому сделать откатные ворота?
Мы постараемся ответить на этот вопрос максимально чётко в нашем обзоре, чтоб у вас была понятная и целостная инструкция.
Итак, для того чтобы изготовить откатные ворота самостоятельно вам не потребуется специальных профессиональных навыков, а самым сложным процессом, пожалуй, будет лишь сварка рамы (каркаса).
Первым этапом для изготовления ворот является замер. Очень важно произвести все замеры и расчёты правильно!
Для того, чтоб промерять проём ворот самостоятельно, обратите внимание на наши рекомендации:
- ширина проема меряется между столбами, но зашитая часть полотна будет больше, чтоб в закрытом положении рама скрывалась за столбами. Мы, как правило, зашитую часть ворот делаем шире на ширину имеющегося столба. Например, если у вас проём 4 м и столбы из бессера 40х40 см, то зашитую часть делаем 4,4м, чтоб ворота скрывались за каждым столбом по 20см.
Если у вас стоят металлические столбы 100х100 и проём 3,5 м, то зашитую часть делаем не менее 3,6 м.
- высота рамы меряется от существующего фундамента для откатных ворот (бетонного основания, подушки). Нижней точкой является бетон, а верхней — верх материала заполнения секции забора в зоне отката ворот. Верх полотна откатных ворот должен быть не выше существующего забора. Так как мы делали замер от бетонного основания, то сама рама будет ниже на высоту роликов и направляющей балки. Мы рекомендуем использовать трубу 60х40х2мм для сварки основного каркаса и надежные комплектующие от компании Brama-Box с балкой 60х70х3,5 мм. При таком исполнении ворот, вам необходимо от предварительно сделанного замера отнять 22 см (8 см высота от бетона до низа ворот, 6 см высота направляющей балки Брама, 4 см нижняя труба рамы, 4 см верхняя труба рамы) и мы получим внутреннее расстояние между трубами каркаса ворот. Например, если ваш замер от фундамента до верха забора был 1950 мм, то внутреннее расстояние между трубами внутри рамы делаем 1730 мм.
Затем приступаем к подготовке заранее купленных труб — зачищаем и нарезаем металл в необходимый размер. Для изготовления основного каркаса мы рекомендуем использовать трубу 60х40х2 мм. Большей толщины не нужно, чтоб не утяжелять всю конструкцию ворот. Зарезать и стыковать профильную трубу 60х40 на углах под 45 градусов НЕ ОБЯЗАТЕЛЬНО. Можно приваривать их в торец и затем заварить имеющиеся отверстия или закрыть пластиковыми заглушками на силикон.
Если вы планируете заполнять створку ворот деревянным штакетником либо металлическим евроштакетником, то также понадобятся профильные трубы 40х20 мм.

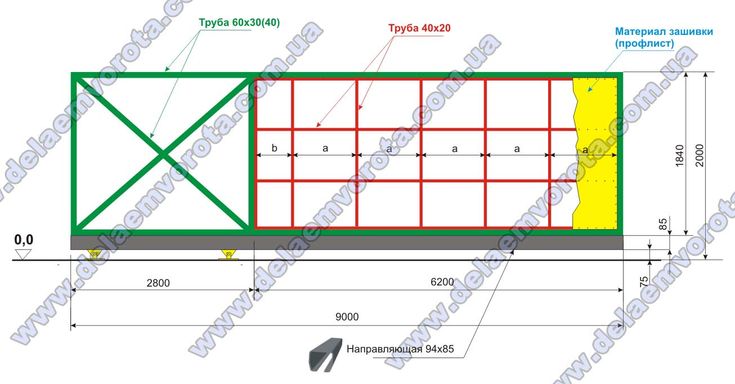

Если вы планируете заполнять створку ворот профнастилом (профлистом), то для крепления к конструкции понадобятся профильные трубы 20х20 мм.
В зависимости от ширины проема и фактической массы материала заполнения определяется необходимое количество рёбер жесткости в конструкции рамы. Иногда, для усиления жесткости каркаса необходимо предусмотреть диагональные раскосы либо подобие ферм.
Профнастил придает всему изделию ворот отличную жесткость после заполнения, что минимизирует их последующее провисание при движении.Это интересно!

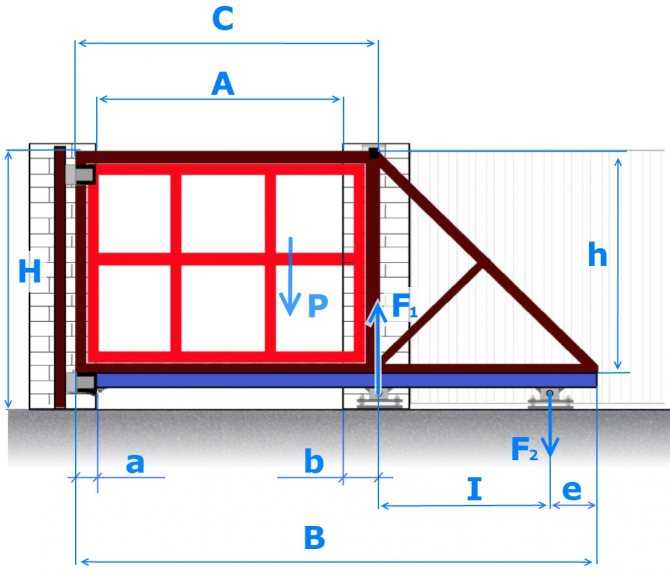

Вы наверное не раз обращали внимание на конструкцию откатных ворот ранее, и замечали уголок либо прямоугольный вылет за приделами проема — это так называемый «противовес», который необходим для правильного функционирования ворот.
Какой же сделать правильный противовес в откатных воротах?
— Его длина составляет 40% от существующей зоны въезда (проема).
Начинаем сварочные работы

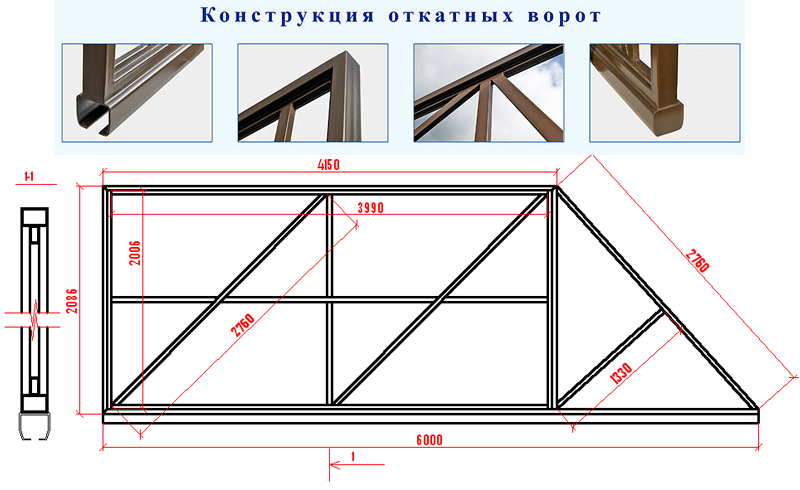

В первую очередь необходимо сварить каркас (прямоугольник), а затем приваривается направляющая балка. Обратите внимание на соблюдение всех диагоналей и прямых углов — используйте угольник, уровень и рулетку.

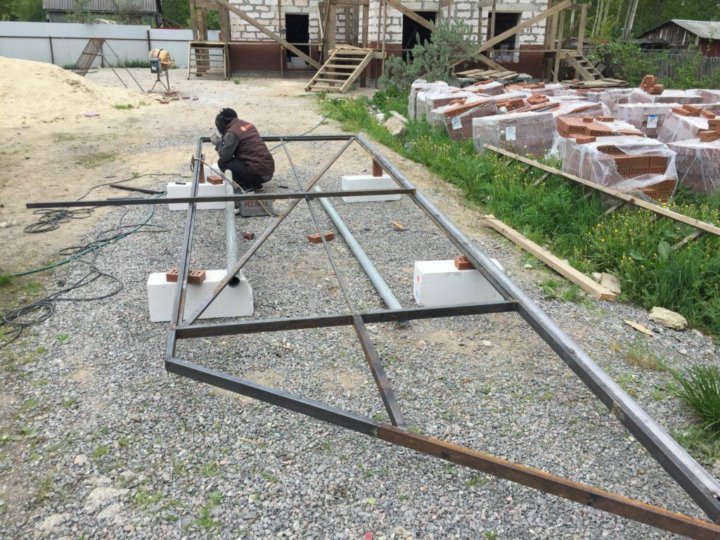

Уделите время подготовке производственного места! Удобнее всего будет варить на опорных столах, однако некоторые выполняют сварочные работы и в вертикальном положении.
Для начала, весь каркас соберите на «прихватки» — точечную сварку. Обваривать по контуру лучше позже, когда отрегулируются все размеры до миллиметра.
Если вы сварили раму, то теперь нужно закрепить к ней направляющую балку с помощью струбцин, соблюдая симметричное положение по всей длине каркаса ворот. Так как ширина трубы 60 мм, а ширина балки 70мм, то шина разместится шире каркаса на 5 мм с каждой стороны.
Каркас откатных ворот готов, теперь нужно зачистить все швы, загерметизировать стыки и подготовить изделие к покраске. Об этом подробнее читайте в следующей статье-инструкции «Как покрасить откатные ворота своими руками»
Как сделать откатные ворота своими руками: видео, фото и чертежи
Многие дачники сталкиваются с вопросом, как сделать откатные ворота из профнастила или другого материала своими руками быстро и качественно. Ведь украсить усадьбу надежным красивым забором означает не только возвести ограду, но и установить ворота.
Отличный вариант для стесненной территории
Откатные ворота, в свою очередь, должны быть простыми в эксплуатации и максимально функциональными. Должны иметь широкие створки и при этом не требовать много места. Такая конструкция – не что иное, как измененный пролет забора с роликами, установленный на направляющие.
Вернуться к оглавлению
Содержание материала
- 1 Особенности
- 1.1 Достоинства
- 1.2 Недостатки
- 2 Виды конструкций
- 3 Выбор
- 4 Монтаж
- 4.1 Устройство фундамента
- 4.2 Установка
- 5 Автоматика
Особенности
Оценить достоинства отдельного типа конструкции поможет ряд критериев, по которым оцениваются въездные ворота.
И хотя эти критерии весьма условны, имеет смысл достаточно глубоко оценить все показатели, по которым будет проводиться оценка. Для анализа стоит обратить внимание на:
- Функциональность конструкции.
- Стоимость материалов и работ по их сборке и установке.
- Массу конструкции, возможности по уменьшению веса без ущерба для прочности.
- Возможность самостоятельно собрать и установить все элементы.
Монтаж каркаса
Кроме того, стоит сразу определиться с понятиями. Раз уж речь идет об откатных воротах, то здесь имеются три основные конструкции, условно объединенные в это понятие:
- подвесной тип – конструкция, схема работы которой основана на движении по направляющей, установленной на опорных столбах над проездом;
- опорный тип – конструкция имеет направляющую, установленную на поверхности грунта, и створка или створки откатываются по направляющей на опорных роликах;
- консольный тип, в котором используется рамная конструкция как подвижная консоль на направляющей. При этом сами ворота не касаются поверхности земли.
Открывание
Достоинства
Главным достоинством этого вида конструкции выступает ее функциональность. Большая створка позволяет сделать въезд во двор практически любому транспорту, она не занимает много места. Ее можно использовать и как ворота на даче или для городской усадьбы.
Стоимость материалов для сборки также невелика. Сварить и установить каркас из профильной трубы и обшить его профлистом стоит ненамного дороже, чем секция забора.
Профильная труба, профлист и запорное устройство весят намного меньше, чем кованые модели или распашные двухстворчатые конструкции из листового металла. Это дает возможность сделать въезд намного шире и больше.
В основе конструкции лежит рама, усиленная диагональными упорами. Имея в распоряжении небольшую ровную площадку для работы и сварочный аппарат, сварить все детали не представляет большого труда. А чтобы понять алгоритм работы, стоит дополнительно изучить фото и видео, которые будут представлены ниже.

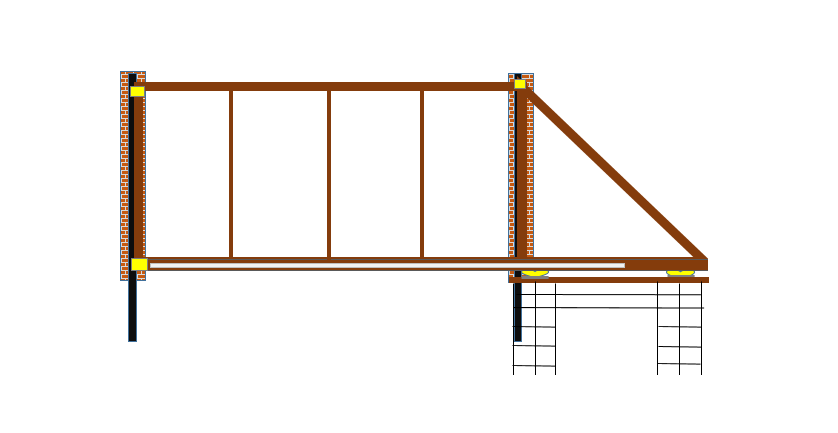

Схема установки
Недостатки
Увы, есть и недостатки в варианте, где ворота должны откатываться. Сделать откатные ворота своими руками можно только с использованием навыков сварочных работ. Без этого собрать раму, фундамент, установить направляющую рейку и роликовый блок просто невозможно.
Также необходимо обратить внимание на вопрос, как сделать ролики для откатных ворот. Нужно решить, сделать их самостоятельно из подручных материалов или заказать готовый комплект для установки. Второй вариант намного практичнее и удобнее как в плане работы, так и при регулировке.
Откатные ворота для дачи обычно делаются без автоматизированной системы для установки в неохраняемых дачных массивах. С системой автоматики делают для мест, где гарантирована сохранность устройства. Так что ориентироваться здесь нужно по обстоятельствам и трезво оценивать свои силы и возможности.
Пример для частного дома
Вернуться к оглавлению
Виды конструкций
Учитывая то, что консольная конструкция позволяет не только сделать наиболее приемлемые для установки и эксплуатации ворота, но и оснастить их устройством автоматического открытия, стоит рассматривать именно эту модель. Правда, при этом нужно упомянуть о недостатках других конструкций, чтобы убедиться в правильности выбора.
Подвесной тип позволяет сделать не одну панель створки, а оснастить ее двумя половинками, которые будут открываться в разные стороны. С другой стороны, сразу стоит учесть то, что въезд в усадьбу будет ограничен по высоте габаритами направляющей.
Конструктив
Кроме этого, стоит вспомнить и о том, что все равно придется применять опорные ролики и ограничители для нормального функционирования устройства. В условиях снежных и затяжных зим работа именно опорных роликов будет весьма проблематичной.
Такая же ситуация – и у опорных видов моделей: здесь нужно постоянно следить за состоянием направляющих, очищать их от попадания воды, очищать от льда и снега. В противном случае движение по направляющим будет невозможно.
Что касается консольной конструкции, то здесь даже без установки электрооборудования движение будет осуществляться нормально, без рывков и сбоев, а главное, ни снег, ни лед ей будут не страшны.
Говоря о моделях и конструкциях, стоит рассмотреть и модели, имеющие встроенную калитку. Это решение оптимально с точки зрения удобства: традиционная калитка в виде открывающейся двери, встроенная в рамку каркаса, не выходит за габариты общего полотна, что положительно сказывается на работоспособности системы. Такие варианты наглядно показаны на фото готовых работ.
На фото изображены красивые ворота.
Для кирпичного ограждения
Вернуться к оглавлению
Выбор
Облегчить работу по расчетам и подбору материала можно, просто скачав чертежи стандартных решений, которые выкладываются в Сети. Следующим этапом будет выбор материала и технологии сборки. Правильно подобрать материал также помогут онлайн-калькуляторы.
Основным материалом каркаса панели будет профильная труба размером 30х60 или 40х60 мм. Распорки внутри каркаса изготавливаются из трубы меньшего сечения.
Главное, чтобы по ширине труба наружного каркаса была одинаковая с рамкой внутри. Например, если наружная рамка будет из профиля 30х60 мм, то внутреннюю можно изготовить из профиля 25х60 или даже 20х60 мм.
Устройство каркаса
Для самого ответственного элемента каркаса – опорной балки, или закладной, – выбирается швеллер. Стоит отметить, что советы сварить опорную балку из двух уголков или двух труб сечением 80х80 мм лучше отбросить сразу. Только швеллер, пусть громоздкий, пусть неудобный, но именно он будет работать, а трубы и уголки лучше пустить на направляющие и опорные стойки.
Профилированный лист для установки на рамку стоит подобрать более качественный с полимерным покрытием. Здесь нужно выбирать более дорогие модели. Толщина должна быть не меньше 0,5 мм, а покрытие – обеспечивать надежную защиту от коррозии.
С профлистом рекомендуется приобрести и крепежные материалы: саморезы, заклепки. Если планируется установить калитку в рамке ворот, то необходимо приобрести и притворную планку для обшивки периметра и калитки, и рамки профлиста вокруг.
При заливке фундамента понадобится, кроме этого, еще и арматура диаметром от 8 мм. Общее количество погонных метров арматуры посчитать несложно. При расчете ворот берется ширина створки: для ворот шириной два метра понадобятся две колонны фундамента на глубину промерзания грунта. Для каждого следующего метра ворот суммируется еще одна колонна из четырех прутьев арматуры плюс поперечины.
Ролики
Вернуться к оглавлению
Монтаж
Первый этап монтажа состоит в том, чтобы создать надежное основание для установки, – закладную планку. Для нее стоит использовать швеллер шириной от 16 см и длиной, равной 1/2 проема ворот.
Закладная должна выдерживать большие нагрузки, поэтому к ней крепится сварочным способом арматурный каркас по четыре прута диаметром 12–16 мм и длиной, равной глубине столба фундамента под откатные ворота. Закладная должна быть связана как минимум четырьмя поясами перемычек из арматуры меньшего диаметра размером 8–10 мм.
Верхний ярус перемычек должен связывать столбы между собой, а нижние – формировать каркас самих столбов.
Второй этап заключается в сборке каркаса. По чертежу делаются разметка профиля и его разрезка. На ровной поверхности выкладываются все элементы, выравниваются по уровню и свариваются небольшими швами. После проверки углов и диагоналей все детали свариваются окончательно.
Конструктивная схема
Сборка каркаса начинается с направляющего рельса, он усиливается рамной трубой и прихватывается точечными швами в нескольких местах. Делать прямой шов от начала до конца не стоит: при сварке металл деформируется, а значит, и направляющий рельс – тоже.
Порядок сваривания каркаса:
- К направляющему рельсу приваривается труба каркаса.
- Устанавливается и фиксируется вертикальная крайняя стойка раздвижной конструкции.
- Устанавливаются вертикальные промежуточные стойки и стойка консольного элемента.
- Приваривается верхняя горизонтальная часть.
- Устанавливается консольная диагональ.
- Вставляются рамы усиления внутреннего каркаса.
- Швы зачищаются, каркас грунтуется и окрашивается.
Решая, как сделать откатные ворота – с уже установленными столбами или установить их в процессе постройки, – совершенно очевидно. Конечно, столбы лучше устанавливать в комплексе: так удастся избежать ошибок и сэкономить время.
Схема сборки изображена ниже.

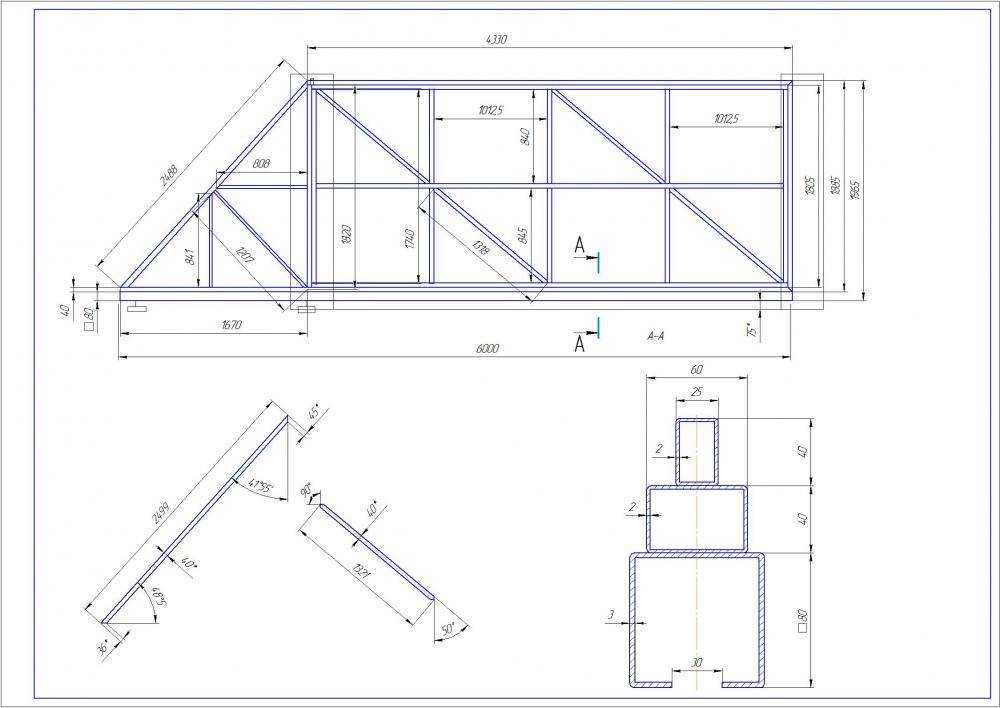

Деталировка
Устройство фундамента
Фундамент для откатных ворот имеет сложную форму. Вследствие этого, перед тем как приступать к выемке грунта, нужно сначала на листе бумаги нарисовать то, как будет выглядеть на самом деле подземная часть.
Фундамент отрывается на всю длину закладной планки и глубину колонн. В местах перемычек между колоннами глубина должна быть не меньше 70 см, а колонны должны быть глубже точки промерзания на 15–20 см. Одновременно отрывается и фундамент под опорный столб.
Подробное видео установки.
Заливку бетоном лучше делать на весь объем за один раз. Под основания делается гравийно-песчаная подушка в 10–15 см. После установки арматурного каркаса и центрального столба опоры все фиксируется и по возможности сваривается арматурным поясом.
Заливка бетоном делается с постоянным уплотнением.
Бетон готовится из расчета 1 часть цемента, 3 части песка, 3 части щебенки мелкой фракции. Раствор не должен быть слишком редким, но и густым бетоном заливку делать нежелательно. Усилить монолит заливки можно бутовым камнем или кирпичным боем.
Схема устройства конструкции
После того как бетон застынет, к противоположному опорному столбу прокладывается на глубине 20–25 см металлическая труба диаметром 40–60 мм с выводами выше уровня грунта на 15–20 см. Позже этот туннель будет использоваться для прокладки кабеля электропитания автоматики.
На фото изображен откатной вариант конструкции.
Пример конструкции
Как сделать фундамент под откатные ворота, можно посмотреть по ссылке.
Установка
Установка ворот начинается с установки нащельников и выставления опорных катков. При бетонировании основания откатных ворот своими руками верхняя часть закладной должна быть на одном уровне с поверхностью покрытия под воротами.
Высота в 7 см от поверхности до нижней кромки направляющего рельса формируется за счет установки роликовых элементов на регулируемые подъемные платформы.
Нащельник правильно устанавливать на уже готовую кирпичную кладку столба, сквозь которую выведены кронштейны для сварки. В качестве нащельника используется профиль 60х30 или 60х40 мм. Со стороны консоли нащельник оборудуется направляющими роликами, а с противоположной – уловителями и концевыми выключателями.

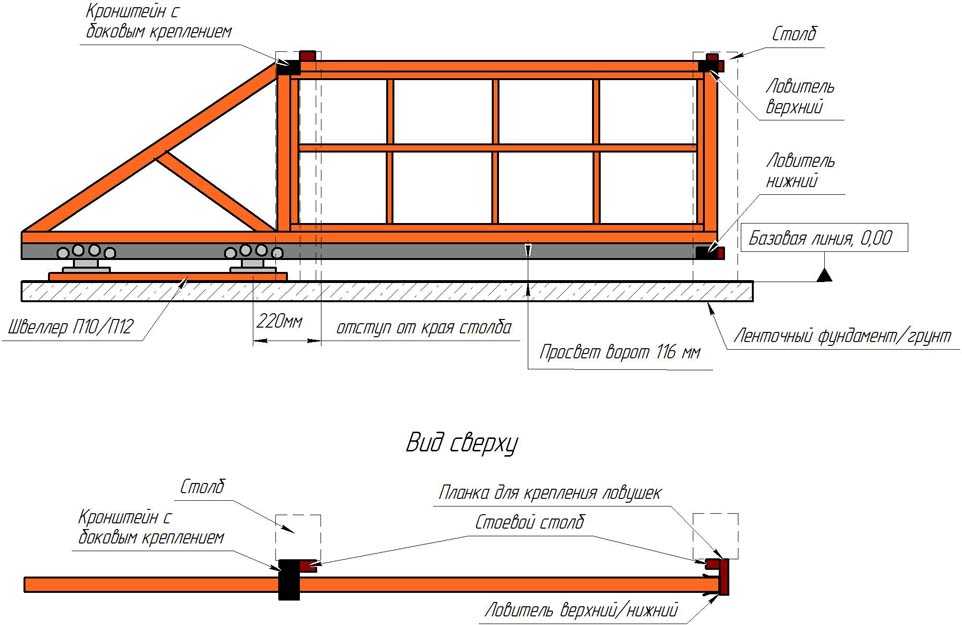

Деталировочная схема
Роликовые каретки устанавливаются на регулировочные платформы, приваривать их к закладной нельзя. Выбирая роликовые каретки раздвижной конструкции, лучше отдать предпочтение моделям с металлическими роликами: пластмасса обычно выхаживает всего 3–4 сезона.
После установки всей фурнитуры устанавливается каркас и проверяется работа конструкции. Каркас должен иметь плавный ход и точно попадать в уловители. А если это сдвижные, состоящие из двух половинок, то они должны точно соприкасаться в центре проема по всей плоскости.
После того как будут закончены все работы по доводке и регулировке, можно снять каркас и обшить его профнастилом. Технология здесь отличается от установки забора лишь тем, что саморезы устанавливаются в каждый прогиб волны, а не через каждую 3-ю – 4-ю волну.
На фото изображена изгородь в деревне.
Готовая конструкция
Вернуться к оглавлению
Автоматика
Закончив работу с основными элементами, в любой момент можно оснастить ворота системой автоматического открывания. Перед тем как сделать автоматические конструкции, проводится точное измерение размеров направляющей. Делается заказ зубчатой рейки нужного размера.
Это очень важно, потому что часто при заказе ошибаются, заказывая рейку меньшей длины. В работе такая рейка не дает автоматически до конца открыть створку, что становится большой проблемой.
В число необходимых элементов для установки необходимо приобрести:
- Привод для открытия и закрытия.
- Блок управления.
- Зубчатую рейку.
- Брелоки дистанционного управления.
- Концевые выключатели.
Подробная деталировка
Установка этих элементов осуществляется согласно схеме подключения, прилагаемой к блокам.
Сделай сам, как построить консольные раздвижные ворота своими руками (5) – Вварить оцинкованные трубы в раму ворот – Xueming Yu
только тревожная часть этого проекта, когда я решил построить эти консольные ворота, потому что я никогда раньше не занимался сваркой и у меня нет сварочного аппарата.
Я купил на eBay аппарат для дуговой сварки на 200 ампер, модель BX1-200C1 примерно за 100 долларов. Это простой, тяжелый и «аналоговый» аппарат — никаких причудливых светодиодных индикаторов или цифрового дисплея, все, что у него есть внутри стального корпуса, — это наборы мощных катушек, которые, как я полагаю, должны преобразовывать переменный ток в низковольтный постоянный для дуговой сварки. Электрический ток можно регулировать с помощью ручки, которая на самом деле просто вставляет / вытягивает металлический сердечник из катушек для достижения различного коэффициента трансформации трансформатора.
Сварочный аппарат BX1-200C1 поставляется с незавершенным кабелем питания, поэтому вам нужно будет подключить вилку к кабелю питания. Цветовой код на коде питания, вероятно, является стандартом Европы/Китая, в котором коричневый цвет означает напряжение, синий – нейтраль, а зеленая – заземление. Поскольку я собирался получать питание от стандартной розетки переменного тока на 110 В из гаража, я подключил шнур к вилке NEMA 5-15P США. Имея в гараже автоматический выключатель на 25 ампер, я поначалу немного беспокоился о том, достаточно ли надежна моя гаражная цепь, чтобы справиться с энергопотреблением. Удивительно, но выключатель срабатывал всего несколько раз, когда моя стиральная машина также работала на полной скорости в гараже. Когда сварочный аппарат был единственным потребителем электроэнергии, он работал отлично, без сбоев.
Мне еще не удалось попробовать режим 220 В переменного тока, так как 110 В переменного тока уже дали мне более чем достаточную мощность, чтобы закончить мой проект ворот со сварочными электродами 1/8″. Я предполагаю, что 220 В переменного тока будет необходимо, когда для тяжелых работ требуются электроды толщиной более 1/8 дюйма.
Надлежащее крепление/зажим металлических деталей — еще один важный шаг для обеспечения успешного сварного шва. Свариваемые детали должны оставаться прочно соединенными во время процесса сварки. Я использовал ту же идею «параллельного зажима», что и для установки стойки, в которой я установил две деревянные стойки одинаковой длины перпендикулярно, чтобы обеспечить одинаковое расстояние между оцинкованными трубами. Чтобы скрепить все вместе перед сваркой, я использовал те же стропы на этапе транспортировки. На следующем рисунке показана моя рабочая установка во время процесса сварки.
Посмотрите видео о процессе сварки.
После того, как рама в основном сварена, пришло время повесить все это на стойку. 18-футовые ворота были очень длинными, мне пришлось срезать овощи, чтобы освободить место. На данный момент вес рамы ворот еще можно выдержать, но мне определенно нужна помощь других. Я продолжал приваривать больше труб (в диагональном направлении), чтобы сделать раму более прочной. На самом деле было легче сваривать, когда рама была поднята.
Повесить сварную раму ворот на столб. Рама будет перемещаться на консольных роликах. Ворота в положении «закрыто». Скользит очень плавно!….при этом на нем еще не так много вещей. Рама ворот в положении «открыто».Эволюция автоматических ворот
Автор: APS
21 июня 2022 г.
Когда вы думаете об автоматизации ворот, что приходит вам на ум? Многим первое, что приходит на ум, это автоматические ворота, которые открываются и закрываются нажатием кнопки. Но за последние годы автоматизация ворот прошла долгий путь, и теперь на рынке доступно множество различных типов автоматических ворот. В этом сообщении блога мы кратко расскажем об истории автоматических ворот, о том, как они развивались в последние годы, и рассмотрим некоторые из новых разработок в области систем контроля доступа, доступных сегодня.
Краткая история
Когда были изобретены автоматические двери? Если вы энтузиаст ворот или дверей, возможно, вы уже знаете ответ на этот вопрос, но для тех, кто ищет забавный факт, они были изобретены в 1881 году и использовались в Канаде для управления железнодорожными переездами. Изобретение приобрело популярность и со временем было адаптировано для повседневного использования. Первая автоматическая дверь была изобретена в 1931 году и установлена в ресторане в Уэст-Хейвене, штат Коннектикут.
Современная автоматика для ворот
На протяжении веков люди должны были знать, что их дома и рабочие места безопасны и защищены от вреда. Эта повышенная потребность в надежной безопасности привела к тому, что сегодня мы видим автоматические ворота в качестве обычного продукта. Сегодня автоматизированные ворота доступны в огромном разнообразии стилей и типов. Простые варианты состоят из прочной двери, управляемой с помощью удаленного устройства, а более сложные автоматические системы ворот могут быть интегрированы в интеллектуальную систему дома. Эта разновидность является результатом длительного периода инженерных разработок и исследований.
Последние разработки в области контроля доступа к автоматическим воротам
Чтобы удовлетворить меняющиеся потребности и удобство современного потребителя, инженеры продолжали искать способы сделать автоматические ворота более совершенными. Ниже мы расскажем о некоторых из последних разработок в области контроля доступа и их характеристиках:
Раздвижные ворота: этот тип ворот работает на направляющей с помощью колес и перемещается горизонтально, закрываясь или открываясь. Это идеальный тип ворот для объектов с ограниченным пространством, и они более безопасны по сравнению с распашными воротами.
Скорость: Ворота могут открываться и закрываться автоматически путем скольжения или поворота. Раздвижные ворота часто быстрее, что делает их более популярными. Недавняя разработка на рынке шиберных затворов — появление более быстрых двигателей.
Более быстрый доступ: более быстрых двигателя потенциально могут предотвратить риск аварии, когда транспортные средства въезжают на территорию на высокой скорости. Помимо этого практического соображения, люди не привыкли долго ждать, чтобы войти или выйти из места, а удобство быстрого доступа делает раздвижные ворота более привлекательным выбором.
Прочность: Как и любое изобретение, автоматические ворота со временем становятся прочнее и надежнее. Вы можете выбирать из материалов, таких как алюминий или сталь, и добавлять настраиваемые функции, чтобы сократить техническое обслуживание, необходимое для вашей системы автоматических ворот.
Доступность: откатные ворота стали гораздо более экономичными для тех, кто ищет современную систему контроля доступа для своей жилой или коммерческой недвижимости. В зависимости от материала, стиля и характеристик цена может варьироваться от 500 до 3000 долларов.
Интеллектуальная интеграция: возможность включения автоматических ворот в интеллектуальную систему, установленную в здании, чтобы можно было контролировать доступ через смартфон или мобильное устройство.
Заключение
Автоматические ворота, несомненно, прошли долгий путь с момента их первого появления в 1881 году. Сегодня это один из лучших способов легко управлять трафиком, обеспечить конфиденциальность и повысить безопасность вашего дома или офиса, и все это в ваше удобство. Чтобы получить лучшие в отрасли автоматизированные системы ворот для жилых или коммерческих помещений, свяжитесь с Access Professional Systems сегодня. Мы разработаем высококачественное решение для автоматических ворот, которое будет соответствовать всем вашим потребностям, и мы можем настроить внешний вид ваших ворот в соответствии с вашим вкусом. Все системы ворот APS соответствуют стандартам безопасности и проходят ряд обязательных испытаний, чтобы обеспечить максимально безопасную работу ваших ворот. Мы также стремимся предоставлять первоклассный сервис каждому из наших клиентов, и наша прозрачная коммуникация держит вас в курсе на каждом этапе пути. Доверьтесь Access Professional Systems во всех ваших потребностях в безопасности и защите.
