Как правильно сварить откатные ворота своими руками: Откатные ворота своими руками. Сварка ворот.

Откатные ворота своими руками. Сварка ворот.

Рекомендации по выбору и монтажу откатных самонесущих ворот



1. Изготовление створки откатных ворот.



Правильно изготовленная створка обеспечит более продолжительную работу всей конструкции без поломок.

Створка откатных ворот представляет собой прямоугольную раму из профильных труб различного сечения. Каркас для полотна ворот, свариваемый из профильной трубы размерами 60х40х2 мм (основная рама) и 20х20х1,5 мм (перемычки), должен быть достаточно жестким. Ведь воротная створка находится под воздействием ветровых нагрузок, которые могут быть весьма значительными. Полотно также не должно подвергаться каким-либо деформациям под давлением собственного веса.



2.  Конструкция створки ворот.



Створка должна быть жесткой, но не перегруженной излишними элементами, она должна содержать все необходимые вертикальные и диагональные силовые элементы.





Рис.  Каркас створки ворот



При производстве больших откатных ворот в технологической части делается одна больная диагональ и никак не фиксируется нижняя труба. Это приводит к сильным прогибам, т.к. в этой части самые высокие нагрузки.







Нерекомендуемый вариант                                      Рекомендуемый вариант



Из схемы видно, что узловые точки каркаса откатных ворот рекомендуется делать над роликовыми опорами в закрытом положении створки ворот. При таком расположении силы будут передаваться на весь каркас ворот, а не на нижнюю трубу.



Ветровая жесткость створки.



На ветровую жесткость створки влияет ширина профильных труб составляющих каркас створки откатных ворот, причем не обязательно иметь большую высоту труб, т.к. вертикальную жесткость створки обеспечивает ферма.

Важно! При изготовлении каркаса тяжелых ворот можно столкнуться с деформацией стенок профильных труб в наиболее нагруженных точках.





Рис. Деформация



Для избежания этой проблемы можно использовать профильные трубы с большей толщиной стенки или в узловых точках подкладывать пластины и/или устанавливать косынки.







Рис. Усиление.



При изготовлении створки откатных ворот с вертикальным решетчатым заполнением обязательно нужно использовать диагональные элементы жесткости. Не рекомендуется использовать тросовые растяжки для повышения жесткости каркаса.



Винтовая жесткость створки ворот.



На общую жесткость створки откатных самонесущих ворот влияет винтовая жесткость створки. Для получения наиболее жестких ворот необходимо использовать четыре точки крепления створки, а не три: две роликовые опоры и два кронштейна.









Рис. Винтовая жесткость.



Стыковка направляющих профилей и снятие напряжений.



При изготовлении створки откатных ворот иногда возникает необходимость стыковки нескольких направляющих, при этом важно правильно выбрать место стыка, подготовить торец направляющей и правильно сварить и зачистить стык!

Важно! Расположение стыковочного шва недопустимо в технологической части ворот, т.к. в ней самые высокие нагрузки  и при прохождении роликами опоры сварного шва будут возникать нежелательные нагрузки на направляющую.

Целесообразно располагать стыковочный шов в том месте, где он будет взаимодействовать только с верхними роликами обеих опор (см. рис.)

Место стыковки располагается на расстоянии I справа и слева от центра массы готовых ворот. При этом I равно расстоянию между центрами роликовых опор.

Ас – центр массы ворот

А – ширина проема ворот

I – расстояние между центрами опор

Р, Рт – сила, действующая на направляющую







Рис. Зона расположения сварного шва.





 Рис. Зона удобной зачистки



В этой зоне полностью отсутствуют разгибающие силы, поэтому можно проваривать прочным швом, с разделкой кромки только верхнюю часть направляющей. Нижнюю часть направляющей допускается проваривать несильно, для исключения попадания капель сварки внутрь профиля, где их сложно зачистить.



Рис. Шов



Для правильной стыковки направляющих откатных ворот  необходимо:



1.     Произвести ровную торцовку направляющих.

2.     Попытаться достичь максимальной прямолинейности свариваемых деталей ворот. Для этого сварку нужно производить на специальном ровном столе, не короче длины получаемой направляющей.

3.     Для качественной сварки нужно правильно подготовить кромки торцов направляющих. Нужно снимать фаску на половину толщины материала.

4.     При стыковке направляющих с заводскими кромками рекомендуется подрезать профиль на 100-150 мм для удаления разогнутого торца.



3.     Крепление направляющей.



Крепление направляющей откатных ворот к каркасу створки необходимо выполнять прерывистым сварочным швом в шахматном порядке от центра массы створки. Для этого нужно на предварительно смонтированные роликовые опоры одеть направляющую и выставить ее по уровню. Затем установить так, чтобы середина длины направляющей совпала с центром расстояния между опорами. Затем на направляющую установить каркас створки ворот, выровнять по уровню и закрепить струбцинами. Сварку производить в шахматном порядке от центра к краям направляющей.

Нельзя сварку производить сначала с одной стороны конструкции, потом с другой, это может привести к изгибанию конструкции из-за тепловых поводок.

Перед сваркой направляющую откатных ворот и каркас створки необходимо загрунтовать.

Стык направляющей и каркаса после сварки необходимо загерметизировать акриловым герметиком, т.к. его можно окрашивать.





Рис. Крепление каркаса к направляющей.



Правильно изготовленные ворота будут сами стоять на гладком и ровном основании на роликовых опорах без поддержки верхнего фиксатора в вертикальном положении.



4.     Покраска ворот.



Перед покраской конструкцию откатных ворот необходимо:



1.     Зачистить от ржавчины

2.     Удалить остатки ржавчины специальным составом

3.     Загрунтовать

4.     Покрасить конструкцию

Качественным и долговечным покрытием считается покраска с использованием порошковой технологии.



Важно! В месте контакта двух профильных труб(профилей) образуется капиллярная полость, куда при эксплуатации, даже после покраски попадают осадки. Они вызывают образование ржавчины внутри полости и вытекание ржавчины на видимые места. Это портит товарный вид и снижает срок службы ворот.

Для исключения этого негативного процесса нужно все стыки перед покраской нужно герметизировать акриловым герметиком.

Акриловый герметик хорошо красится любыми красками, включая порошковые и не разлагается вплоть до температуры 200°С.

Силиконовый герметик применять НЕЛЬЗЯ!





Монтаж откатных ворот



Монтаж любых ворот необходимо начинать с подготовки проема. Нужно правильно изготовить фундамент для крепления роликовых опор, столбов и дать бетону схватиться.

При изготовлении фундамента необходимо сразу установить закладные швеллера для монтажа столбов и закладные трубы для прокладки питающих и управляющих кабелей электропривода и управляющей автоматики.



1.  Фундамент для роликовых опор и крепления двигателя.



Сначала нужно выкопать яму равную длиной половине ширины проема, шириной 400-500 мм и глубиной чуть больше глубины промерзания грунта.

Яму роем от начала проема вплотную к столбу.

Затем подготавливаем закладную.   Для бытовых ворот применяется швеллер №16-20 с приваренным к нему каркасом из арматуры диаметром 12-16 мм.

Рис. Закладная



При установке закладной важно выставить ее в соответствии с высотой финишного покрытия, так чтобы верхняя поверхность швеллера была на уровне чистого пола. Затем нужно прокласть закладные трубы  для подвода питания к электроприводу и датчикам автоматики откатных ворот.



2.  Установка закладных в столбы.



Закладные монтируются на поверхность столбов обращенную во двор. Размер закладной можно взять 50х50 мм или 60х60 мм. К закладной  впоследствии приваривается профильная труба. Осевая линия закладной должна располагаться на расстоянии 100мм от края проёма. Закладная обязательно должна быть связана с центральной трубой или арматурой столба, чтобы исключить выпадение закладной в процессе эксплуатации откатных ворот.

На профильные трубы впоследствии монтируются ловители створки ворот и поддерживающие в вертикальном положении створку ворот ролики.



3.  Установка полотна откатных ворот.



После монтажа столбов сворку ворот необходимо одеть на незакрепленные роликовые опоры. Сами опоры перед монтажом необходимо установить на регулировочные подставки в среднее положение, для удобства монтажа и последующей регулировки.

Створка откатных ворот на роликовых опорах выставляется в плоскости монтажа вертикально, по уровню. Выставленная створка должна попадать в нижний ловитель. После предварительной установки створки сдвижных ворот, необходимо сваркой прихватить регулировочные подставки к швеллеру в фундаменте.



Важно! Роликовые опоры к фундаменту приваривать категорически запрещено!



После предварительной прихватки регулировочных подставок, створку откатных ворот необходимо прокатить из среднего положения в крайнее открытое/закрытое положение ворот. При прокатывании полотна ворот необходимо произвести настройку высоты роликовых опор и бокового смещения. Если боковое смещение не удается настроить и пазов в роликовых опорах не хватает, нужно переставить регулировочные подставки.



Настройка створки ворот осуществляется с расчетом на то, чтобы концевой ролик обязательно полностью входил в ловитель нижний без горизонтального перекоса.

В вертикальной плоскости, створка откатных ворот при наезде на нижний ловитель должна приподниматься на 10 мм — это обязательное условие!

Нельзя оставлять концевой ролик в закрытом/открытом положении ворот в подвешенном состоянии, т.к. основное предназначение концевого ролика снимать нагрузку с роликовых опор и направляющей.

Финальным этапом монтажа сдвижных ворот являются работы по настройке резиновых роликов и верхних ловителей на столбах.



После полной установки и регулировки створки откатных ворот можно крепить материал заполнения створки (профлист, деревянные или алюминиевые панели и т.п.).



Следующим этапом устанавливается комплект автоматики для ворот (если это требуется). Кронштейны для крепления зубчатой рейки к створке ворот желательно закрепить к направляющей до покраски всей конструкции, т.к. качественно приварить кронштейны к уже окрашенной поверхности практически невозможно.

Каркас откатных ворот своими руками

Откатные ворота – это наиболее практичный и удобный вариант ограждения частной собственности, поэтому на сегодняшний день существует немало вариантов такой системы и ее отделки. Как правило, каркас откатных ворот сваривается из металлической профилированной трубы размером 50х50х2мм, 60х30х2мм или 60х40х2мм. Единых стандартов для откатных ворот нет, поэтому каждый решает сам, опираясь на свои убеждения.

Главное помнить об одном: если в воротах большой проем, то лучше использовать более толстую трубу, т.к. нагрузка при таких конструкциях увеличена в несколько раз и любое отклонение от норм может деформировать изделие. Для проемов от 4 метров и более часто используется специальный омега-профиль, который дает необходимую жесткость конструкции и надежность на долгие годы эксплуатации.

Не забывать про обработку

Перед изготовлением каркаса своими руками проводится тщательная обработка всего металла, чтобы предотвратить коррозию и сохранить важные свойства прочной конструкции. Для этого поверхность будущих ворот обязательно обрабатывается растворителем, затем наносится сама грунтовка. Защитным слоем антикоррозийного средства лучше покрывать из пульверизатора, чтобы краска попала в каждую щель профилированной трубы и обезвредила возможную ржавчину.

Каркас для ворот

После высыхания плотного слоя антикоррозийного покрытия необходимо подготовить каркас для откатных ворот. Эту работу можно сделать своими руками и не привлекать наемный труд. Важно только отметить, что сварка должна быть качественной и без каких-либо отверстий на стыке, в которые в процессе эксплуатации может попасть дождь или растаявший снег.

В дальнейшем будет готовиться наполнение самого каркаса откатных ворот. Внутренняя рама конструкции собирается своими руками и сваривается из профилированной трубы, но немного меньше основной конструкции из каркаса. Размеры такой рамы будут 40х20х2 мм, что позволит соединить две комплектующие в одно целое.

Варианты отделки

Следует также помнить, что впоследствии к этой составляющей откатных ворот будет крепиться обшивка конструкции, поэтому заранее необходимо продумать наполнение и высчитать его толщину. Выбор отделки из металла велик, и разные производители предлагают использовать подготовленные гофрированные листы, уже покрытые цветной краской. Заводская отделка надолго сохранит цвет и прекрасный вид всего изделия.

Существует несколько видов отделки откатных ворот:

• из профнастила;
• из сендвич-панелей;
• филенчатые.

Каркас откатных ворот соединяется внутренней меньшей по размеру рамой и большей, заваривая точечной сваркой по 2 см через каждые 20-30 см. Такой способ не даст в конструкции перекоса при смене температур и выдержит любой вес готового изделия. После каждого сваривания швы зачищаются и обрабатываются антикоррозийным средством, не давая впоследствии разрушить структуру металлоизделия. При сваривании своими руками заранее необходимо решить, как будут обшиты ворота и каким материалом.

Если только с внешней стороны, то вся рама внутреннего каркаса будет свариваться, сдвигаясь к краю, оставляя место для отделки только с одной стороны. В случае когда профнастил закрепляется с обеих сторон, каркас размещается посередине всей металлоконструкции. После сваривания изделия своими руками все швы необходимо обработать болгаркой и нанести антикоррозийное средство для увеличения срока эксплуатации металлического изделия.

Следует заметить, что внутренний каркас обеспечивает не только жесткость всей конструкции, но и служит для закрепления на нем отделки, поэтому здесь необходимо четко рассчитать и оставить места для заклепок или саморезов.

Заключительный этап

Когда рама и каркас откатных ворот будут готовы, всю конструкцию из металла нужно покрасить, используя обычную эмалированную краску или импортную алкидную эмаль. Это можно сделать очень быстро своими руками, используя пульверизатор или обычную кисть. Обычно такой краской покрывают весь каркас металлоконструкции, используя подряд несколько слоев. Такой подход исключит любые повреждения и разрушение основы, сохраняя ее первоначальный вид и свойства металлического изделия.

Откатные ворота своими руками. Инструкция. БЕСПЛАТНО.

Бесплатно поможем Вам поставить откатные ворота своими руками. Инструкцию по изготовлению и установке высылаем на Вашу почту:

— в виде файла в Ворде с пошаговым описанием по каждому этапу с фотографиями.

— в виде ссылок на подробнейшие фотоотчеты с реальных выполненных объектов

— описывается как установка самих ворот, так и установка роликов, подключение автоматики и т. п.

— все инструкции и рекомендации даны на основании нашего 20-тилетнего опыта изготовления и установки сдвижных ворот.

Материалы для тех, кто ставит откатные ворота своими руками, включают в себя ответы на часто звдаваемые вопросы (FAQ):

— Какой длины делается рама откатных ворот? Из каких материалов? Как сделать автоматические раздвижные ворота легкими и прочными одновременно? Какова технология изготовления ворот?

— Какого размера и формы делать противовес откатных ворот? Как правильно сварить противовес?

— Какие ролики, комплектующие мне подходят? Как выбрать изготовителя? Плюсы и минусы? Зависит ли выбор роликов от того, чем я зашиваю ворота?

— Какая должна быть направляющая балка? Можно ли резать направляющую балку? Почему в 99% случаев направляющие балки не цинкуются?

— Как встроить калитку в каркас ворот? Плюсы и минусы встроенной калитки?

— Что лучше: бетонирование или винтовые сваи и почему? Как сделать основание для откатных ворот своими руками?

— Как выбрать автоматику? Плюсы и минусы производителей автоматики для ворот? Какая самая надежная автоматика для сдвижных ворот на рынке, по Вашему опыту? Что обязательно нужно, а что нет из комплекта автоматики?

— Как установить автоматику на раздвижные ворота своими руками? Какие типичные ошибки при подключении автоматики совершают пользователи? и т. п….

Пошаговая инструкция для изготовления и установки откатных ворот своими руками высылается абсолютно бесплатно.

Все, что нужно от Вас — позвоните нам, сообщите свою электронную почту (или пришлите нам запрос), и мы всё вышлем на Вашу почту.

Более подробно тут: http://komplekt-vorot.ru/p183403109-otkatnye-vorota-proizvoditelya.html

_________________________________________________________________________________________________

С уважением к Вам, коллектив ООО «КОМПЛЕКТ ЕВРАЗИЯ».

_________________________________________________________________________________________________

Сбор откатных ворот своими руками

Собираем откатные ворота своими руками

Конструкция откатных ворот имеет свои особенности, зная которые вы сможете справиться с их установкой без помощи специалистов. По сути, чтобы собрать их с нуля вам понадобится: умение лить фундамент, варить каркас и обшивать его гофролистом. Желательно также знать, как подобрать ширину проема и высоту створки, чтобы воротина была вровень с забором и без щелей. Обо всем по порядку.

Подбираем ширину проема и габариты створки

Важно изначально правильно рассчитать ширину проема. Оптимальная ширина должна минимум равняться ширине кузова наиболее габаритного транспортного средства, которое будет заезжать на участок, плюс 0,6-1 м запаса. Не забудьте учесть угол заезда и убедиться, что развернуться при заезде получится не только у легковой машины но и, например, у грузовой «Газели» или КаМАЗа.

Наиболее удобная ширина въезда находится в диапазоне 4,5-5 метров. В них без проблем под углом 45 градусов въедет груженый КАМАЗ и тентованная «Газель».

Ширина откатной створки должна быть на 0,2-0,25 м больше проема. «Нахлест» закроет щель между опорным столбом и створкой, чем обезопасит участок.

Высота гофролиста для обшивки створки наоборот должна быть меньшей, чем на забор. В отличие от забора, стоящего прямо на фундаменте, откатной створке нужно 0,1-0,15 м зазора снизу под ролики, а еще высоты добавит каркасный профиль (+0,04 м) и направляющая балка (+0,06 м). Поэтому прежде чем заказывать профнастил для обшивки лучше набросать чертеж и несколько раз пересчитать.

Из чего состоит раздвижная система

Прежде чем собирать, разберемся как работает раздвижная система и что нужно. чтобы ее правильно собрать. Если вы покупали готовый комплект ворот, наверняка производитель включил в него все перечисленные ниже детали. Если же вы собираете механизм для откатных ворот с нуля, перепроверьте все ли у вас есть:

• Торцевая заглушка для задней части направляющей — предотвращает набивание снега внутрь.
• Поддерживающая шина с резиновыми роликами — удерживает полотно от раскачивания и опрокидывания.
• Улавливатели верхний и нижний — удерживают створку от раскачивания, когда ворота закрыты.
• Опорный ролик — демпфер, предназначенный для снятия нагрузки с направляющей и полотна.
• Направляющий рельс — нужен для определения направления движения створки.
• Опорные ролики — обеспечивают перекатывание откатных ворот.

Собираем откатные ворота самостоятельно

После того, как все рассчитано и куплено, можно приступать непосредственно к установке: заливке фундамента под ворота и сборке откатной конструкции.

Опорные столбы и закладной рельс для приваривания опорных роликов и установки двигателя лучше всего ставить на железобетонный фундамент. Глубина погружения фундамента должна быть ниже слоя промерзания. Для прочности закладной рельс наваривают на арматурный «скелет».

Важно, чтобы фундамент под столбы и закладную был цельным. Это обойдется дороже раздельного, зато избавит от необходимости после каждой зимы, а иногда чаще, настраивать «поплывшие» уловители.

Пока фундамент схватывается, можно заняться сваркой створки. Каркас для нее сваривают из труб прямоугольного сечения двух типоразмеров: толще для периметра, тоньше — для ребер жесткости. В конструкции каркаса должен быть предусмотрен противовес. Длина противовеса — не менее ⅓ части длины створки, желательно ½ длины створки.

Когда фундамент застынет на закладную можно наваривать опорные ролики и выставлять на них каркас. Для удобства выравнивания по высоте у опорных роликов предусмотрены подвижные площадки, которые поднимают ролик на высоту до 5 см. Обшивать «скелет» ворот профнастилом удобнее, когда все уже выставлено. Профлисты удобно крепить саморезами по металлу.

После обшивки остается наварить зубчатую рейку и подключить мотор, который будет выкатывать и закатывать створку. Желательно, чтобы у зубчатой рейки был запас минимум в один метр, выступающий на противовес, тогда шестерня мотора точно не соскочит при полном открывании.

Если соблюдать правила — в сборке ворот нет ничего сверхсложного. Запомните: измеряем ширину проема, ставим фундамент, свариваем створки с противовесом и выставляем каркас.

Сварка ворот своими руками — отличная альтернатива дорогим готовым изделиям.

Приобрести качественные ворота по силам не всем обладателям загородных домов или личных автомобилей. Вот почему многие сооружают ворота своими силами. Разумеется, проще всего купить и поставить готовое изделие. Однако сварка ворот может быть выполнена и самостоятельно, только при этом обязательно должна быть составлена предварительная схема конструкции с подгонкой ее, как говорят, «под себя». Лишь в этом случае можно быть уверенным в качестве и высокой надежности изделия. Сегодня есть несколько типов ворот, часть которых появилась лишь недавно.

Виды ворот

По типу конструкции ворота можно разделить на 4 вида:

• Распашные
• Откатные
• Подъемные секционные
• Подъемные поворотные

Распашные ворота

Этот тип ворот – древнейший и самый надежный. Он заслуживают доверия безотказной работой в самых сложных условиях. Их конструкция включает в себя 2 створки, пару петель и проем самих дверей. Как видите, ничего сложного в них нет и сварка – лучший инструмент для их изготовления.

Откатные ворота

Представляют собой единую створку, отъезжающую на сторону параллельно основной стене. Для обеспечения свободного хода, ворота должны обладать достаточным свободным пространством у стены. В частном доме подобные ворота устанавливаются у центрального въезда во двор.

Подъемные секционные

Этот тип ворот представляет собой полотно из секций, при открывании заезжающих по специальным направляющим под самый потолок. Их достоинство – значительная экономия места.

Подъемные поворотные

Такая конструкция также представляет собой полотно, при открывании поднимающееся к самому потолку параллельно полу. Их удобство — в значительной экономии свободного пространства.

Описанную выше конструкцию подъемно-поворотного типа можно попытаться сделать и своими силами, однако для этого нужно обладать определенным опытом и знаниями, чтобы правильно подобрать противовес и смонтировать весь механизм.

Подъемные секционные ворота самостоятельно сделать не получится из-за слишком больших расходов и большого срока изготовления. Кроме того, нет гарантии, что вся конструкция будет работать корректно. Если вам нужны только такие ворота, то лучше заказать их готовыми.

Самыми простыми при изготовлении своими силами оказываются ворота распашного типа. Как же сварка может помочь вам сделать ворота собственными руками? Следует действовать поэтапно.

Этапы самостоятельной варки ворот

С технологической точки зрения сделать качественные ворота своими силами вовсе несложно. Главное преимущество в самостоятельной сварке – значительная экономия средств и быстрота изготовления конструкции. Сам процесс выполнения такой работы не очень трудоемкий, вам не потребуются дорогостоящие материалы и инструменты. Нужны лишь: металлические листы не менее 2-3 мм толщины, болгарка, сварка, металлический профиль и пара петель.Кроме того, нужны стальные уголки, угольник с рулеткой и уровень.

Рама

Первоначальная схема работ включает в себя изготовление крепежной рамы, которая состоит из внутреннего и внешнего каркаса. Прежде, чем собирать раму, необходимо точно измерить размеры проема ворот. Точность обмеров влияет на качество готовой рамы. Замеряя диагонали, внимательно следите за тем, чтобы все углы были строго прямыми. И только после этого применяется сварка. Чтобы достичь оптимальной жесткости рамы, по углам ввариваются вертикальные усилители (из обрезков уголка).

Каркас

Эта часть ворот включает пару створок, к которым привариваются листы. Чтобы их изготовить, потребуется профиль 60х20 мм. Направляющие вставляются в раму, затем выравниваются руками по вертикали ( с помощью уровня). При этом между створками оставляется зазор, чтобы они двигались свободно. В завершение, выверяют все углы и с помощью сварки готовят обрешетку будущей конструкции.

Обшивка каркаса металлом

После изготовления обрешетки можно приступать к свариванию ворот своими руками. Из листа металла выкройте створки необходимых вам размерностей. Правое полотно дверей нужно сделать на 2 см шире, чем левое, поскольку правая створка накладывается на левую. Крепить же сами листы нужно при помощи сварки.

Петли и запоры

Чтобы ваши ворота функционировали надежно, производится монтаж силовых петель. Учтите, что варить петли своими руками нужно так, чтобы их верхняя часть приваривалась к внешней створке. Нижняя же часть крепится на самой воротной раме. Чтобы усилить крепление, с помощью сварки приварите полосу металла ( 10 мм толщины). Эта полоска приваривается к верху петель, а также створкам самих ворот.

Для укрепления конструкции изнутри, обычно применяются арматурные вкладки. После установки пары петель монтируется засов, для чего используются вертикальные штыри. Схема подобной конструкции не слишком сложна, к тому же она будет достаточно надежной. Чтобы фиксировать засов, в потолке и полу делаются неглубокие отверстия диаметром 2,5-3 см.

Окончательная установка

После того, как ваше изделие будет готово, каждую его часть хорошо загрунтуйте и покрасьте. Это необходимо, чтобы защитить конструкцию ворот от ржавчины. Сделав это, можно начать процесс монтажа. Учтите, что от качество петель зависит то, насколько легко будет двигаться каждая створка.

Общая схема гласит, что вначале монтируют раму, крепящуюся к откосам посредством штырей 20 см длины. Концы этих штырей обрезают и обваривают, после чего шлифуют. Далее на раме цепляются створки дверей. Теперь вам остается лишь поставить замки и прочие запорные механизмы.

Как видите, изготовить ворота своими руками вовсе несложно. Если же вам нужно сделать гаражные ворота, то их придется еще утеплять. Простейший способ – постройка внутри гаража особой брезентовой или пленочной тепловой завесы. Если хотите сделать утепление лучше, то изнутри монтируется деревянная обрешетка. Между ее элементами прокладывается утеплитель из пенопласта или стекловаты.

Похожие статьи

Сделай сам, как построить консольные откатные ворота своими руками (5) – Приварить оцинкованные трубы к раме ворот – Xueming Yu

Сварка была единственной беспокойной частью этого проекта, когда я решил построить эти консольные ворота, потому что я никогда раньше не занимался сваркой и у меня нет сварочного аппарата. И я понятия не имел, в чем разница между сваркой MIG и дуговой сваркой. К счастью, я принял мудрое решение купить сварочный аппарат ARC, который подключается к розетке так же, как и другие приборы, и, самое главное, он отлично справился со своей задачей.Забудьте о сварке MIG, если вы не хотите держать бензобак в своем гараже… Отрицательной стороной дуговой сварки является более крутая кривая обучения. Но как только вы как начинающий сварщик преодолеете все трудности, дуговая сварка окажется очень увлекательной!

Уродливые сварные швы, которые я сделал на своих воротах… но они довольно хорошо соединяются между собой. Может, не так уж и плохо для начинающего сварщика?!

Я купил на eBay аппарат для дуговой сварки на 200 ампер, модель BX1-200C1 примерно за 100 долларов. Это простой, тяжелый и «аналоговый» аппарат — никаких причудливых светодиодных индикаторов или цифрового дисплея, все, что у него есть внутри стального корпуса, — это наборы мощных катушек, которые, как я полагаю, должны преобразовывать переменный ток в низковольтный постоянный для дуговой сварки.Электрический ток можно регулировать с помощью ручки, которая на самом деле просто вставляет / вытягивает металлический сердечник из катушек для достижения различного коэффициента трансформации трансформатора.

Передняя панель управления сварочного аппарата BX1-200C1 200 AMP.

Сварочный аппарат BX1-200C1 поставляется с незавершенным кабелем питания, поэтому вам нужно будет подключить вилку к кабелю питания. Цветовой код на коде питания, вероятно, является стандартом Европы/Китая, в котором коричневый цвет означает напряжение, синий – нейтраль, а зеленая – заземление.Поскольку я собирался получать питание от стандартной розетки переменного тока на 110 В из гаража, я подключил шнур к вилке NEMA 5-15P США. Имея в гараже автоматический выключатель на 25 ампер, я поначалу немного беспокоился о том, достаточно ли надежна моя гаражная цепь, чтобы справиться с энергопотреблением. Удивительно, но выключатель срабатывал всего несколько раз, когда моя стиральная машина также работала на полной скорости в гараже. Когда сварочный аппарат был единственным потребителем электроэнергии, он работал отлично, без сбоев.

Схемы подключения сварочного аппарата BX1-200C1: Коричневый – под напряжением; Синий — нейтральный; Зеленый/желтый – заземление. Вилка подключена в соответствии с цветовой маркировкой.

Мне еще не удалось попробовать режим 220 В переменного тока, так как 110 В переменного тока уже дали мне более чем достаточную мощность, чтобы закончить мой проект ворот со сварочными электродами 1/8″. Я предполагаю, что 220 В переменного тока будет необходимо, когда для тяжелых работ требуются электроды толщиной более 1/8 дюйма.

Надлежащее крепление/зажим металлических деталей — еще один важный шаг для обеспечения успешного сварного шва. Свариваемые детали должны оставаться прочно соединенными во время процесса сварки. Я использовал ту же идею «параллельного зажима», что и для установки стойки, в которой я установил две деревянные стойки одинаковой длины перпендикулярно, чтобы обеспечить одинаковое расстояние между оцинкованными трубами. Чтобы скрепить все вместе перед сваркой, я использовал те же стропы на этапе транспортировки. На следующем рисунке показана моя рабочая установка во время процесса сварки.

Деревянные шпильки и стяжные ремни, используемые для скрепления труб друг с другом.

Посмотрите видео о процессе сварки.

После того, как рама в основном сварена, пришло время повесить все это на стойку. 18-футовые ворота были очень длинными, мне пришлось срезать овощи, чтобы освободить место. На данный момент вес рамы ворот еще можно выдержать, но мне определенно нужна помощь других. Я продолжал приваривать больше труб (в диагональном направлении), чтобы сделать раму более прочной. На самом деле было легче сваривать, когда рама была поднята.

Подвесьте сварную раму ворот на столб. Рама будет перемещаться на консольных роликах. Ворота в положении «закрыто». Скользит очень плавно!….при этом на нем еще не так много вещей. Рама ворот в положении «открыто».

Установка автоматических откатных и распашных ворот своими руками

Наиболее популярными видами являются распашные и откатные ворота. Их преимущество в удобстве использования, которое можно расширить, используя автоматизацию. Для того, что бы самостоятельно установить автоматические ворота потребуются определенные навыки, без которых этот процесс будет очень долгим, иначе он не удастся.

Выбор между откатными и распашными воротами

О том, какие ворота лучше: откатные или распашные, можно рассуждать, проанализировав преимущества и недостатки каждого типа.

Сегодня по популярности откатные ворота завоевали первенство, потеснив привычные для всех распашные ворота.

Откатные ворота

Преимущество распашных ворот только в том, что они имеют более простую конструкцию, но лучшими считаются раздвижные двери из-за того, что они не имеют ограничений верхнего и нижнего проема, что немаловажно для крупногабаритного транспорта.

Недостатком откатных ворот являются существующие затраты на фурнитуру и комплектующие механизма тяги, однако из-за очевидных достоинств этот недостаток считается малозначительным.

Распашные ворота

Подводя итог можно сказать, учитывая удобство эксплуатации ворот, рекомендуется выбирать откатные ворота со встроенной автоматикой, о которой мы сейчас и поговорим.

Как сделать автоматические распашные ворота своими руками

Основные преимущества распашных ворот

Автоматические распашные ворота

Распашные ворота более привычны садоводам и имеют ряд преимуществ:

• Простота конструкции
• Низкая стоимость создания
• Долгий срок службы
• Без дополнительных затрат на детали

Недостаток распашных ворот единичный, и он не очень существенный – зимой нужно очищать место открывания ворот от снега.

Применение распашных ворот производится в том случае, если на участке нет места для раздвижной системы.

Как сделать автоматические распашные ворота

Схема автоматических распашных ворот

Первым делом необходимо установить опорные столбы. Для этого из котлована глубиной 1-1,5 метра установили столбы и залили бетоном. До полного застывания раствора нужно подождать около 7 дней.

Стойки могут быть как металлическими, так и деревянными. Рекомендуемое сечение с учетом требуемой устойчивости должно быть не менее 100*100 мм.

Если вы хотите использовать железобетонные столбы, обложенные кирпичом, то фундамент должен быть проанимирован.

Все элементы конструкции распашных ворот предлагается зачистить, обработать антикоррозийной обработкой и покрасить, что бы ворота не поддавались гниению и прослужили как можно дольше.

О том, как сделать откатные ворота своими руками вы можете посмотреть в этой статье, инструкция приведена в последнем подзаголовке.

После того, как конструкция ворот будет установлена ​​на опорные столбы, переходим к выбору и установке систем автоматики. Для этого нам нужно найти диск по следующим параметрам:

• Линейные размеры задвижек
• Вес двери
• Длина от середины дверных петель до боковых стенок

Автоматическое открывание ворот может осуществляться как внутри гаража, так и снаружи, но, учитывая тот факт, что размеры гаража зачастую небольшие, рекомендуется использовать последний вариант.

На конструкцию и общий вид накопителя не стоит обращать внимание, т.к.он будет внутри двора и вряд ли будет сильно бросаться в глаза окружающим, к тому же размеры дисков примерно одинаковые.

Для выбора и установки автоматических ворот лучше воспользоваться помощью специалистов, т.к. их услуги не будут слишком дорогими, а качество работы вы почувствуете сразу.

Как сделать автоматические раздвижные двери своими руками?

Автоматические откатные ворота

Принцип действия

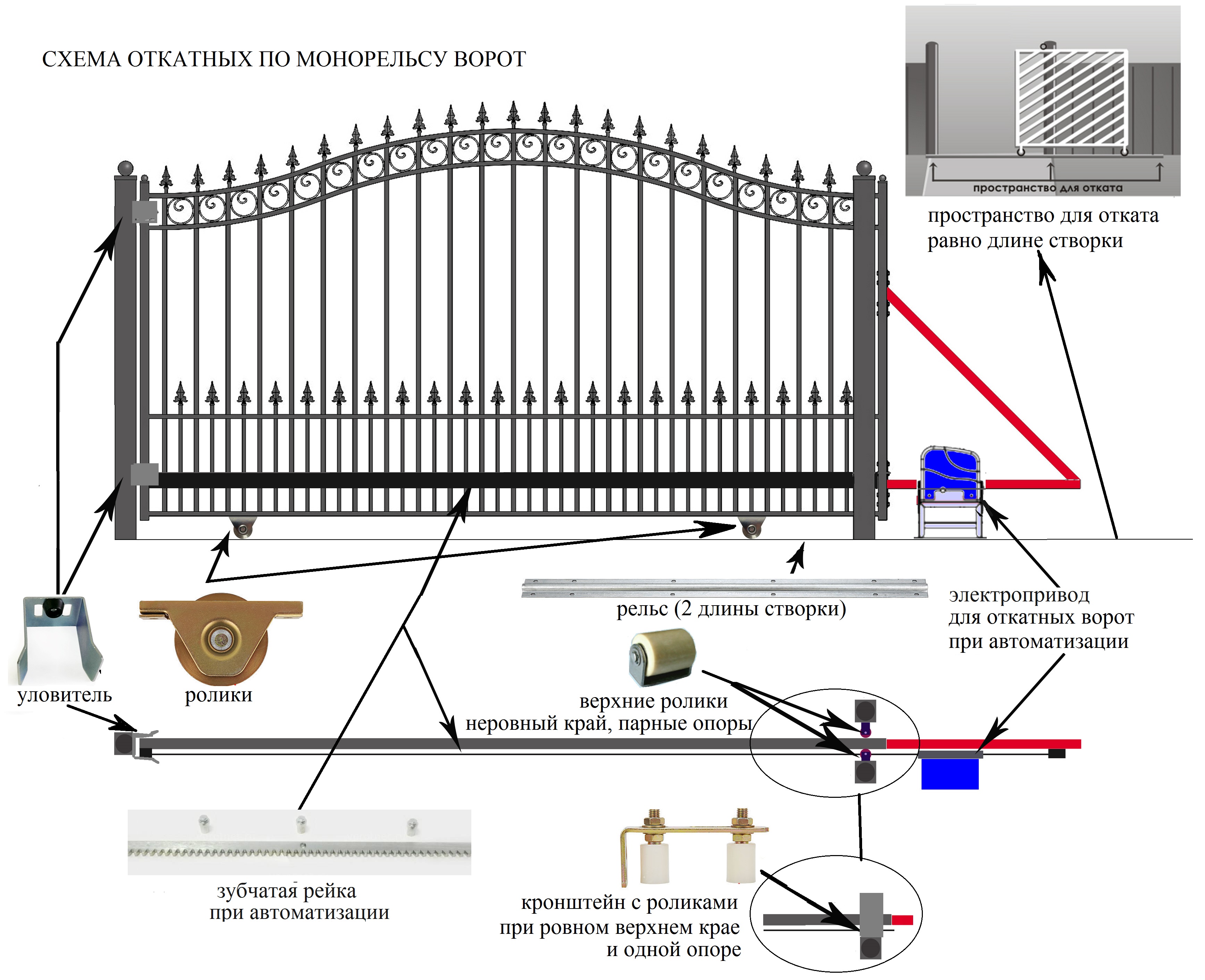

Принцип работы откатных ворот таков: направляющая, приваренная к раме ворот, перемещается по роликовым тележкам, установленным на бетонном основании.

Направляющая представляет собой трубу квадратного сечения, защищающую тележку от грязи, воды и снега.

Роликовая каретка представляет собой механизм из 7-8 роликов, которые состоят из подшипников в металлическом сепараторе.

Срок эксплуатации откатных ворот 15 лет при уходе за ними.

Комплект аксессуаров для откатных ворот включает:

• Тележка с 2 роликами
• Ролики опорные верхние
• Ловцы
• Направляющая с заглушками на концах
• Тележка на колесиках

Установка автоматических откатных ворот

Автоматические откатные ворота

Монтаж раздвижных дверей начинается с установки опорных столбов по технологии, аналогичной вышеописанной (распашные ворота).

Далее необходимо сделать фундамент для откатных ворот. Рекомендуется использовать швеллер шириной 20 см и арматуру (14 мм). Арматуру необходимо нарезать на метровые куски и приварить к стенкам канала – это создаст базовую конструкцию.

Затем вырываем яму под швеллер (глубина ямы 1,5 метра, ширина не менее 40 см, длина – половина ширины ворот) заливаем все бетоном и кладем швеллер. Нужно, что бы канал был на одном уровне с дорогой и ни в коем случае не был.

Теперь создайте каркас ворот. Для этого используем металлический профиль 60*30мм. При помощи сварки создают каркас из дерева, обшивают его гофрированным листом или поликарбонатом и приступают к соединению с выдвижным механизмом.

На швеллер сначала надеваются ролики, на ролики накатывается защитный каркас, который впоследствии приваривается к воротам.

Обратите внимание, все строительно-монтажные работы необходимо производить с использованием строительного уровня, т.к. перекошенная конструкция быстро выводит ворота из строя.

После того, как ворота будут готовы, установите автоматику и наслаждайтесь комфортным пользованием автоматическими откатными воротами, сделанными своими руками!

Рекомендуем также прочитать статью о том, как сделать канализацию для дома своими руками!

Как построить ворота: подробная инструкция

Ворота – визитная карточка любого дома. Самое первое, что увидят ваши гости – это ворота, поэтому важно знать, как построить ворота для вашего забора.

Ворота – визитная карточка любого дома. Самое первое, что увидят ваши гости – это ворота, поэтому важно знать, как построить ворота для вашего забора.

Характеристики ворот

Почему так важно выбрать ворота, наиболее подходящие для вашего типа забора? Это самый важный этап, так как от этого будет зависеть:

• удобство использования;
• эстетичный внешний вид;
• затраты на производство;
• расходы на содержание в рабочем состоянии.

Ворота должны соответствовать определенным требованиям:

• обеспечивают определенный уровень безопасности;
• эффективно открываться для обеспечения беспрепятственного прохода или перемещения габаритных предметов;
• имеют отдельные запорные элементы;
• соответствуют общему стилю дома и всего участка;
• выглядят эстетично.

Материалы конструкции ворот

Для всего строительства коттеджей, загородных домов, таунхаусов вам обязательно нужно знать как построить ворота .Сегодня, благодаря развитию современных строительных технологий, ворота можно изготавливать из различных материалов. Существуют следующие виды данной конструкции:

1. Деревянные ворота. Ворота из дерева – отличное решение, если вы хотите сэкономить и сделать конструкцию своими руками. Легкая деревянная конструкция снижает нагрузку на несущие стойки, а значит, может быть менее громоздкой.
2. Кованые ворота. Это отличный вариант для людей, которые могут позволить себе потратить немалую сумму денег на ворота для сада или загородного дома.Несмотря на кажущуюся легкость и изящность, кованые ворота обладают очень высокой прочностью.
3. Ворота из профнастила. Этот вариант можно назвать удачным компромиссом между вышеописанными вариантами. Единственное, в чем они уступают, так это в привлекательности.

Из какого бы материала не был сделан забор, его основным элементом всегда являются ворота. В большинстве случаев он изготавливается из того же материала, что и сам забор.

Типы ворот

В зависимости от типа конструкции различают следующие типы ворот:

• Подъем;
• Раздвижные;
• Качание.

Наиболее распространенной конструкцией являются ворота распашного типа. Они состоят из рамы ворот, которая создается с помощью сварочного аппарата из металлической трубы, а затем поверх нее укладываются гофрированные стальные листы. Во втором случае больше всего эффектны ворота с декорированными коваными элементами. Распашные ворота также могут иметь обшивку деревянными панелями или детали из комбинированных материалов.

Помните, что тяжелая обшивка увеличивает нагрузку на петли и опоры, что влияет на продолжительность функционирования всей конструкции.

Какие ворота построить?

Многие специалисты считают, что стандартный тип распашных деревянных ворот не совсем удачный выбор для какой-то климатической зоны (хотя качественная обработка деревянных элементов и правильный монтаж помогут им прослужить долгие годы), и рекомендуют установить ворота откатного типа.

Это лист с расположенными на нем блоками из 1-2-х ползунков, через которые проходит направляющая линия. Он перемещается по направляющим роликам, благодаря чему конструкция может двигаться.Установка этих ворот выполняется на фундамент.

Внутри участка установлены откатные ворота. Они не нуждаются в особом уходе. Их можно оборудовать автоматикой, и тогда вам не нужно будет оставлять машину, чтобы открыть ворота и въехать на территорию участка. Можно установить раздвижные двери своими руками, но чтобы потом не возникало проблем в процессе их работы, лучше обращаться в специальные фирмы, занимающиеся изготовлением и установкой таких конструкций.

Как сделать ворота своими руками? Инструкции по соревнованиям

Определимся, как правильно сделать распашные ворота на дачном заборе.Эти конструкции удобнее строить с дополнительной помощью.

1. Установка столбов для ворот. Чтобы избежать использования кранового оборудования, используйте в качестве опоры для своей конструкции цельные бревна или швеллеры. Под столбы нужно вырыть котлован, глубина которого равна одной трети столба, поставленного над землей. Лист створки должен быть на 20 сантиметров ниже высоты надземной части колонн. Если столбы деревянные, отверстие для них должно быть немного шире самих опор.В яму насыпают небольшое количество гравия, утрамбовывают его, а затем насыпают небольшое количество битума. Далее нужно установить столб в яму, засыпать гравием, утрамбовать его. Деревянные столбы нужно отстоять около 2 дней. Опоры швеллера также укладывают в котлован размерами 3,3х3,3 фута, в котором предварительно делают гравийную подушку (можно из гравия или битого кирпича), и заливают внутрь бетонным раствором. Бетон может промерзнуть в течение месяца. В этот период необходимо контролировать вертикальный столб. Деревянные столбы обработать антисептической пропиткой, нижнюю часть столбов отжечь на огне, обернуть рубероидом и прогреть на паяльной лампе.Это значительно увеличит срок службы узла.
2. Установка рамы. Во-первых, необходимо разместить каркас коробки в соответствии с параметрами будущей конструкции. Каркас должен быть изготовлен из дерева или стальных профильных труб. В зависимости от материала используйте сварочный аппарат или гвозди с молотком. Часто калитку встраивают в ворота. В этом случае в процессе сборки сделайте в одной из створок продольную крестовину вместо поперечной, расположив ее на расстоянии 2,6 фута от края и параллельно длинной стороне.В верхней части соедините ее с длинной стороной другой перемычкой в ​​1,5 м от низа створки. При создании этой конструкции петли ворот крепятся к краю створки сверху и снизу.
3. Крепление профлиста. Профнастил сразу крепится к каркасу. На ворота с каждым листом 6,5 футов потребуется 4 металлических листа. Закрепите стальной лист винтами с шестигранной головкой. Застежки можно подобрать по соответствующему цвету. Петли плохо держатся на профнастиле ворот, поэтому прикрепите их к раме с помощью болтов или приварите при ее сборке.
4. Установка створок. Сначала в подворотни кладут 2-3 бруска в зависимости от расстояния, на котором будут створки от земли. Каждая створка ворот весит около 110 фунтов. Поэтому для их установки можно использовать автолебедку (если вы устанавливаете конструкцию самостоятельно). Первый лист надевается на подпорку, а концы петель закрепляются на опоре. Петли хорошо приварены к швеллеру, но для надежности их фиксируют даже болтом, который должен проходить через две полки швеллера.Если столбы деревянные, необходимо предварительно просверлить сквозные отверстия под болты и подложить под гайки 1-2 шайбы увеличенного размера. Затем вынимают подпорку и в процессе работы проверяют створку.

Как видите, установка ворот для вашего забора трудоемкий, но достаточно простой процесс, не требующий особых навыков.

Как построить свои собственные двустворчатые металлические ворота

Если видеоплеер не работает, вы можете нажать на эту альтернативную ссылку на видео.

Трудно найти ворота достойного качества. Итак, почему бы не взять немного металла, свое оборудование для металлообработки и непревзойденные навыки, чтобы построить свое собственное?

Если это звучит интересно, то этот удобный учебник проведет вас через этот процесс.

Источник: Интересное проектирование/YouTube

Как и в любом проекте такого рода, вам понадобятся некоторые инструменты и материалы, прежде чем вы начнете.

Необходимые детали

Для этой конкретной сборки вам понадобятся: —

Со всеми вашими материалами пришло время приступить к основной сборке.

Шаг 1: Отрежьте стальную трубку по размеру

Сначала возьмите стальную трубку, отметьте на конце углы под углом 45 градусов и отрежьте с помощью угловой шлифовальной машины. Это потому, что вы будете сваривать их вместе, чтобы сформировать раму позже.

При этом обязательно используйте соответствующие средства защиты. Когда горячие, острые кусочки металла застревают в ваших руках или лице, это не весело.

Источник: Interest Engineering/YouTube.Вам понадобятся четыре длинных стальных трубы и четыре меньших, если вы собираетесь сделать двойные распашные ворота. Если вы выберете только одинарные распашные ворота, уменьшите вдвое длину трубы.

Размеры полностью зависят от окончательного размера ваших конкретных ворот.

Источник: Interest Engineering/YouTube

Шаг 2: Сварите стальные трубы вместе

Затем с помощью сварочных зажимов соберите раму, используя два более длинных и два более коротких отрезка трубы перед сваркой.После установки сварите стыки между стальными трубами по мере необходимости. Как всегда, убедитесь, что вы носите соответствующее защитное снаряжение при этом.

Источник: Interest Engineering/YouTube

После завершения также добавьте две поперечины из прямых стальных труб с обрезанными краями для дополнительной прочности, если это необходимо.

Источник: Interest Engineering/YouTube

Закончив этот шаг, используйте угловую шлифовальную машину, чтобы сгладить и зачистить сварные швы по мере необходимости. Затем вырежьте из стального листа небольшие кусочки тех же размеров, что и стальная труба.

Теперь отрежьте еще несколько отрезков больших прямоугольных стальных труб и приварите куски стального листа к открытым концам, как показано на рисунке. Они сформируют основную опорную стойку(и) для ворот.

Источник: Interest Engineering/YouTube

Еще раз сгладьте и зачистите сварные швы с помощью угловой шлифовальной машины. Промойте и повторите, пока у вас не будет двух трубок одинакового размера.

Шаг 3: Создание петель для ворот

Затем возьмите цилиндрические петли и отметьте места, где они должны располагаться на главной раме ворот и опорных стойках.Закрепите их на месте с помощью F-образных зажимов и приварите к раме, как и раньше.

Источник: Interest Engineering/YouTube

Проверьте их движение после завершения, чтобы убедиться, что шарниры свободно качаются. Вы также можете зачистить сварные швы на этом этапе.

Источник: Interest Engineering/YouTube

Шаг 4: Добавьте лист из просечно-вытяжной стали

Затем возьмите лист из просечно-вытяжной стали и обрежьте его до размера, подходящего для отверстий в стальной раме ворот. При необходимости закрепите на стальной раме и приварите их на место.

Источник: Interest Engineering/YouTube

Для достижения наилучших результатов сначала приварите углы, а затем переходите к сварке каждой из секций расширенной стальной проволоки. Это будет немного неудобно, поэтому не торопитесь и убедитесь, что сварные швы хорошие и прочные.

Шаг 5: Изготовьте замок и защелку скользящего ригеля

Затем вырежьте небольшой квадрат из стального листа и просверлите направляющее отверстие немного не по центру, как показано ниже.

Источник: Interest Engineering/YouTube

Затем расширьте отверстие по мере необходимости и скосите края.Повторите процесс еще для двух одинаковых по размеру кусков листового металла. Всего вам понадобится три на ворота. Они будут использоваться для удержания болтового замка.

Источник: Интересное проектирование/YouTube

С этим завершите, закрепите и приварите к двери ворот, где замок будет расположен возле их оснований (болты будут использоваться для крепления ворот к полу в пазу). Добавьте два параллельно и еще один перпендикулярно этим двум на раме ворот. Последний будет удерживать плечо затвора при открытии и перемещении ворот.

Источник: Интересное Инженерное дело/YouTube

Затем возьмите кусок металлического стержня чуть меньшего диаметра к отверстиям, которые вы сделали ранее в квадратах листового металла. Отметьте и отрежьте одну длину, достаточную для того, чтобы очистить два отверстия под болты и иметь достаточный зазор, чтобы достать до паза в земле. Вам также нужно будет вырезать еще один, меньший, чтобы сформировать ручку выдвижного замка.

Источник: Интересное проектирование/YouTube

Сварите два отрезка стального стержня вместе, чтобы сформировать L-образную форму.После охлаждения он должен легко входить и скользить через фиксирующий механизм.

Источник: Interest Engineering/YouTube

Теперь пришло время сделать защелку ворот. Возьмите готовый или сделайте его самостоятельно и разметьте, где должны проходить отверстия для крепежных болтов.

Затем просверлите отверстия и скосите края. Теперь выровняйте защелку и закрепите ее на раме ворот с помощью болтов подходящего размера.

Источник: Interest Engineering/YouTube

Шаг 6: Покрасьте ворота

Если вы хотите, чтобы ваши ворота были особенными, теперь вы можете покрасить все открытые металлические поверхности.Либо делайте это вручную, либо используйте пульверизатор — выбор за вами.

В любом случае старайтесь красить ворота в хорошо проветриваемом помещении, желательно на открытом воздухе.

Источник: Interest Engineering/YouTube

Шаг 7: Завершите изготовление ворот

После того, как краска высохнет, ворота будут фактически закончены. Теперь все, что вам нужно сделать, это выкопать ямы и заложить бетонный фундамент для столбов ворот.

Закрепите стойки ворот в бетоне, убедитесь, что они идеально вертикальны и закреплены на месте, пока бетон не затвердеет в достаточной степени.После завершения ворота можно повесить на петли стоек ворот. В качестве альтернативы, вы также можете собрать все ворота на этом этапе и оставить бетон затвердевать.

Источник: Interest Engineering/YouTube

Если вы выбрали двойные распашные ворота, вам также нужно будет добавить врезные отверстия в полу, где ворота будут находиться после закрытия. Теперь вы также можете добавить перекидную защелку между воротами по мере необходимости.

Теперь ваши металлические ворота, сделанные своими руками, готовы. Теперь все, что вам нужно, это уличная раковина, которая подойдет к вашим замечательным воротам!

Интересная инженерия является участником партнерской программы Amazon Services LLC и различных других партнерских программ, поэтому в этой статье могут быть партнерские ссылки на продукты.Переходя по ссылкам и совершая покупки на партнерских сайтах, вы не только получаете необходимые материалы, но и поддерживаете наш сайт.

Ворота из кованого железа на заказ | Изогнутые поручни

Chickadee-Gates_6-60-2021 Copycc

Mike _ & _ dene_smith_gate_09-2020 Copy_smith_gate_09-2020

Красивые художественные въездные ворота | Изогнутые и нестандартные перила | Автоматика ворот



Вы ищете красивые въездные ворота, художественные ворота, ворота с силуэтом дикой природы, ворота с дизайном ветвей деревьев, проходные ворота, ворота для ранчо, фермерские ворота, защитные ворота, экономичные подъездные ворота, распашные ворота, раздвижные ворота, садовые ворота, винные подвальные ворота; Пользовательские перила; открыватели ворот, установка ворот. Это наш основной бизнес и страсть. Мы находимся недалеко от Шарлотты, Северная Каролина, в Хикори, Западная Северная Каролина. Подача: NC, SC, VA, TN, GA, DC

NC Welding Solutions — это специальная компания, которая специализируется на разработке креативных входных ворот на заказ. Независимо от вашего воображения или вкуса, мы обычно можем спроектировать и изготовить из него индивидуальные ворота или декоративное приложение.

Ворота

из кованого железа в стиле Старого Света и с креативным индивидуальным силуэтом придают величественный художественный стиль любому входу в жилой или коммерческий подъезд, повышая безопасность и конфиденциальность.

Сочетание способностей и опыта позволяет нам спроектировать ваши ворота практически на любую тему или идею, которую вы можете себе представить. Вестерн, лошадь, ковбой, олень, дикая природа, природа, горы, озеро, пейзаж, собака, гольф, логотипы и т. д.; на стальные сосновые ветки. Мы спроектируем и изготовим ваши въездные ворота в стильное произведение искусства из металла. Наши ворота изготовлены вручную из сверхпрочной стали и покрыты порошковой краской для долговечности и долговечности.

Для проектов, которые нам еще предстоит создать, мы учитываем идеи и вкусы наших клиентов, чтобы персонализировать их ворота.Клиентам предоставляется чертеж того, как их индивидуальные ворота будут выглядеть после завершения, для проверки, прежде чем мы начнем изготовление.

NC Welding Solutions — одна из немногих компаний, которые предлагают нестандартные входные ворота, изогнутые или прямые перила, проектирование, изготовление и установку. Когда вы нанимаете NC Welding Solutions, вы можете быть уверены, что ваш проект будет завершен в соответствии с вашим одобрением.

Мы предлагаем нестандартные ворота, обычно простые по конструкции, из стали меньшего и тонкого сечения.Мы также являемся дистрибьюторами компании Amazing Gates, которая производит линейку экономичных ворот стандартных размеров, предлагая консультации и установку въездных ворот.

Мы понимаем, что наша репутация настолько сильна, насколько сильна наша последняя работа, и мы хотим, чтобы вы были рады, что выбрали NC Welding Solutions. В разделе ОТЗЫВЫ узнайте, что говорят наши клиенты…

Примеры наших ворот, изготовленных по индивидуальному заказу

Получить оценку ворот.

Особые въездные ворота для ферм, ранчо, поместий и закрытых сообществ !

Почему стоит обратить внимание на индивидуальные ворота?

Индивидуальные въездные ворота делают вашу собственность не только частной и безопасной, но и более привлекательной, поскольку обычно представляют собой произведение искусства из металла.Когда ворота закрыты, они функционируют как эстетическая передняя часть фасада дома или ландшафта, повышая безопасность, ценность и интерес к вашей собственности.

Когда операторы автоматических ворот открывают ваши ворота, чтобы впустить посетителей, ощущение парадного входа в собственность отражает ваш личный вкус и интересы. Ворота будут медленно открываться, как одна или две двустворчатые двери, или скользить как единое целое в сторону. В любом случае это требует времени и заставляет гостей остановиться и насладиться красотой ворот.

В NC Welding Solutions наши нестандартные въездные ворота построены так, чтобы улучшить свойства, которые они привносят. Различные формы ворот используются для акцентирования определенных типов архитектуры. Наш метод проектирования этих подъездных ворот заключается в том, чтобы узнать об имуществе, хобби и интересах наших клиентов, въезде на подъездную дорожку, переднем ландшафте, а также о том, склоняется ли их вкус к простому или богато украшенному.

Действительно ли входные ворота снижают уровень преступности?

Ответ всегда квалифицированный, да.Ворота определенно уменьшают количество несанкционированных транспортных средств и пешеходов на территории, особенно поздно ночью и рано утром. Ворота по своей конструкции обеспечивают физический и психологический барьер для преступников. Преступники хотят проникнуть на территорию анонимно и хотят смешаться с сообществом незнакомцев. Преступникам нравятся быстрые пути к отступлению, и они не хотят оказаться в ловушке за воротами, если их обнаружат. Многие преступники пропустят охраняемую территорию в пользу другой просто из-за ограниченного доступа.

Восприятие безопасности

Все больше людей хотят жить в закрытых жилых домах. Из-за этого закрытые жилые дома, поселки и закрытые квартиры по всей стране строятся рекордными темпами. В 1970-х годах по всей стране насчитывалось около 2000 закрытых поселков. В начале 2000-х годов насчитывалось более 50 000 закрытых жилых домов, и каждый год строилось все больше.

У всех владений и сообществ с закрытыми входами есть несколько общих черт.Ворота обеспечивают восприятие безопасности, безопасности и конфиденциальности. В богатом жилом районе уединение означает эксклюзивность и, следовательно, увеличивает стоимость недвижимости. Добавление привлекательной системы автоматических въездных ворот может легко добавить 50 000 долларов или более к стоимости дома на одну семью в некоторых сообществах, независимо от того, влияет ли это на преступность.

Некоторые из отдаленных районов, которые мы обслуживаем: : Шарлотта, Мурсвилл, Лейк-Норман, Эшвилл, Кассирс, Хайлендс, Сапфир, Уинстон-Салем, Гринсборо, Роли-Дарем, Уилмингтон, Хендерсонвилл, Эшборо, Блоуинг-Рок, Бун, Джефферсон; Южная Каролина: Колумбия, Маунт-Плезант, Спартанбург, Гринвилл, Андерсон, Миртл-Бич, Чарльстон; Теннесси: Джонсон-Сити, Ноксвилл, Нэшвилл; Вирджиния: Вирджиния-Бич, Норфолк, Ричмонд; Западная Виргиния; Джорджия: Атланта.Мы предлагаем доставку в: Флориду, Кентукки, Алабаму, Луизиану, Техас, Мэриленд, Огайо, Калифорнию, Колорадо, Аризону, Неваду, Огайо, Питтсбург, Вашингтон, Нью-Мексико, Северную и Южную Дакоту.

Откатные ворота – преимущества конструкции

Ворота откатные — на данный момент очень популярное устройство. Такая конструкция устанавливается на специальный фундамент. Ворота перемещаются по опорам и консольной балке в сторону.

Преимущества этой конструкции:

— не ограничивают высоту входного проема;

— нет нижней планки, а значит зимой не нужно убирать снег перед воротами;

— Надежность и простота в эксплуатации;

— при отсутствии электричества их несложно открыть и закрыть руками;

— их установка и эксплуатация не будут дорогими;

— в постройке этих ворот можно построить ворота.

Как самому сделать и установить такие ворота

Для того чтобы построить откатные ворота своими руками, необходимо определиться, какой будет ширина проема. После этого специализированная компания закупает необходимые комплектующие. Сюда входят: направляющий профиль, роликовые каретки, нижний и верхний улавливатели, концевой ролик с металлической заглушкой, резиновые заглушки для концов направляющего профиля. Если вы планируете сделать эти откатные ворота автоматическими, вам потребуется приобрести специальный привод.

Для опор подходят металлические трубы. Они могут быть выполнены из кирпича, бетона или дерева. Кроме того, потребуется выполнить бетонное основание для ворот и установить на него швеллер, по которому будет двигаться полотно ворот. Сама створка делается из трубы любого удобного сечения, которая будет служить внешней рамой, и трубы меньшего сечения для внутренней рамы. Створку можно обшить профлистом. Для этого потребуется сварочный аппарат и болгарка. По окончании работы поверхности грунтуют и окрашивают.После этого монтируются откатные ворота.

Котлованы

устанавливаются в котлованах глубиной не менее 1 м. Яма имеет длину 1,5 м и ширину 40 см, а швеллер опускается в нее на половину проема ворот. Его положение должно быть выровнено по горизонтали. Вся конструкция залита бетоном. Канал должен быть на уровне земли. Все должно сохнуть в течение одной недели. За это время изготавливается дверное полотно. Внешняя и внутренняя рама сварены между собой. На внешний каркас крепится направляющий профиль, а сам лист обшивается профлистом.

После высыхания бетонного основания на швеллер устанавливаются катки. На ролики надевается направляющий профиль вместе с дверным полотном. Верхний и концевой ролики, верхний и нижний ловители сварены.

Автоматика для откатных ворот

Автоматика для откатных ворот рассчитана на определенный вес ворот. Работа автоматики основана на технологии «масляной лампы». Масло в приводе работает только при достижении заданной температуры. Движение передается через зубчатую рейку.При покупке привода учитывается его мощность, интенсивность работы, скорость открытия и закрытия. Откатные ворота могут быть оснащены фотоэлементами. Тогда после прохода людей ворота сами закроются. Также вы можете заказать ворота с дистанционным управлением.

Как сделать откатные ворота своими руками? Совет специалиста

Как сделать откатные ворота своими руками? Этот вопрос задают все чаще и чаще. Эта модель достаточно привлекательна, не занимает много места в раскрытом виде, так как просто откатывается в сторону.Кроме того, есть возможность установки автоматики, чтобы ворота открывались сами.

Основные типы ворот

На сегодняшний день различают два типа ворот по способу их открывания.

Первый тип называется раздвижным. Особенность в том, что у них по две створки, каждая из которых у проема отходит в сторону. Этот вариант ворот имеет преимущества раздвижных и распашных ворот.

Вторая модель — прямо откатные ворота. Отличие от первого варианта в том, что у них почти всегда только один лист, который отходит в нужном направлении.Об установке такого типа задумываются те люди, которые ищут способ сделать откатные ворота своими руками.

Основное преимущество откатных ворот именно в экономии места. Хорошим дополнением станет установка автоматики, позволяющей открывать ворота в автоматическом режиме. К тому же сама конструкция довольно легкая и будет отлично скользить по роликам даже при наличии снега.

Классификация устройства

Чтобы успешно сделать откатные ворота своими руками, как это делают профессионалы, нужно знать еще кое-что.Во-первых, их классифицируют по степени механизации, во-вторых, по типу деталей, выполняющих роль направляющих.

Со степенью механизации все довольно просто. Они могут быть ручными или автоматическими. Стоит отметить, что открыть ворота вручную достаточно просто, поэтому многие устанавливают именно такие. С автоматическим откатом все несколько сложнее, так как потребуется подключение электричества, дополнительных элементов вроде сигнальных ламп, электропривода, пульта.

Направляющие ворот бывают двух типов — подвесные и консольные. В первом варианте элементы крепятся сверху, что ограничивает высоту изделия. Второй тип, то есть консольный, отличается тем, что направляющие крепятся снизу.

Как самому сделать откатные ворота?

Чтобы успешно завершить всю работу, необходимо следовать определенному плану.

Первое, что нужно сделать, это сделать набросок. Этот рисунок будет отражать конструкцию объекта, а также его основные элементы, однако здесь не указаны никакие размеры.

Второй шаг — составить схему. Это уже не набросок, но и не законченный рисунок. Дело в том, что размеры уже разрешены и необходимы, но пропорции не соблюдены. Однако если нет навыков составления чертежа, то схема станет лучшим другом в правильном изготовлении откатных ворот своими руками, как это делают специалисты.

Последний шаг, который может сделать только специалист или человек с опытом в таких делах, это составление чертежа. Лучше всего обратиться в строительную компанию, если такого опыта нет.

Расчетная часть

Как сделать откатные ворота своими руками, конструкция которых будет простой и надежной? Во-первых, нужно использовать подходящий материал, во-вторых, провести хорошую дизайнерскую работу. Например, будет представлена ​​работа с профнастилом.

Первое, что нужно учитывать при проведении расчетных работ, это вес конструкции. Общая масса будет определяющим фактором при выборе несущих элементов.Общий вес складывается из веса таких деталей, как рама, противовес, кожух, декоративные элементы. В некоторых случаях калитку также монтируют непосредственно на калитку. В этом случае нужно добавить вес его каркаса и материала. Вес всех замков не слишком велик, но при расчетах об этом не стоит забывать.

В качестве опорных столбов для конструкции с успехом может быть использована металлическая труба достаточно большого сечения.

Как сделать откатные ворота своими руками? Совет специалистов гласит, что нужно детально подойти к расчету длины консоли. Этот параметр определяется шириной проема плюс 1/2 от этого значения. Например, если ширина должна быть 4000 мм, то длина консоли должна быть 6000 мм. 2000 мм необходимо для установки противовеса (хвостовика). Это, в свою очередь, означает, что длина забора со стороны, куда будут откатываться ворота, должна быть более 6000 мм без учета поворотов.

Еще немного о весе конструкции. Если вес ворот до 300 кг, то сечение направляющей должно быть 60 х 70 мм, а толщина стали 3.5 мм. Если масса находится в пределах от 300 до 700 кг, то сечение увеличивается до 85 х 95 мм, а толщина до 5 мм. Последний вариант – это ворота весом от 800 кг. В данном случае сечение 170 х 180 мм, а толщина 12 мм.

Что потребуется для работы

Прежде чем приступить к пошаговой инструкции, как сделать откатные ворота своими руками, необходимо позаботиться о наличии всех материалов и инструментов, таких как:

• листы профнастила общей длиной около 10 квадратных метров;
• две трубы 100 х 100 мм и толщиной 4 мм;
• пять труб 60 х 30 мм и толщиной 2 мм;
• понадобятся трубы 60 х 20 мм и толщиной 2 мм для армирования перемычек, от их количества зависит количество труб;
• если для местности характерны сильные ветры, то для усиления каркаса потребуются металлические листы толщиной 2 мм;
• понадобится один канал 2-3 м р. установить в качестве основы для хвостовика;
• грунтовка, винты, заклепки, краска;
• вам потребуются все компоненты для замешивания бетонной смеси.

Естественно, необходимо приобрести мелкие детали, такие как ручки, замки и т.д. в нужном количестве.

Ролики для ворот

Особое внимание стоит уделить теме как сделать ролики для откатных ворот своими руками.

Эта часть является основным элементом. Ролики устанавливаются как сверху, так и снизу.Верхние ролики отвечают за то, чтобы створка постоянно находилась в горизонтальном положении. Кроме того, они также препятствуют раскачиванию полотна. Нижние ролики крепятся на концах консоли (балки). Эти опорные элементы будут отвечать за удержание ворот в закрытом состоянии. Также они предохраняют ворота от провисания и самопроизвольного открывания.

Начало работы. База

Как сделать откатные ворота своими руками? Инструкция начинается с обустройства фундамента, так как конструкция в любом случае достаточно тяжелая. Вся работа достаточно проста.

Сначала делается углубление. Она должна быть в виде траншеи. В глубину и ширину она должна быть 500 мм. Длина будет зависеть от ширины. В числовом значении это 1/2 ширины. Например, если ширина створки 4 м, то длина ниши 2 м.

Далее сверлится несколько отверстий для установки в них опорных стоек. Глубина должна составлять 1/3 от общей длины трубы. Обычно это 1300-1500 мм. Что касается диаметра, то он должен быть примерно 2.в 5 раз больше диаметра самой опоры.

Далее все достаточно просто. На дно ямы насыпается подушка из песка и гравия. Толщина слоя — от 50 до 100 мм.

Следующим шагом будет заливка бетона.

На дно траншеи между ее опорами также укладывается подушка из песчано-гравийного материала.

Здесь понадобится дополнительное армирование из армирующей сетки. Его можно заменить усиленными прутьями, но перед использованием их нужно связать проволокой.

Все ниши забетонированы.

Каркас рабочий

Как сделать откатные ворота своими руками, фото которых представлено? Очень важно правильно собрать каркас.

Первым делом необходимо вырезать все металлические элементы, которые будут сварены вместе для создания каркаса. Важно помнить, что те заготовки, которые должны образовывать прямой угол, следует обрезать под углом 45 градусов. Те, что установлены перпендикулярно, должны быть обрезаны под прямым углом.

Все железные элементы очищаются от грязи, ржавчины и т.п.

Далее согласно чертежу необходимо сварить между собой все элементы. Важно знать, что сварка должна производиться точечным методом, а не сплошным швом, иначе каркас довольно легко может повести. Кроме того, «точки» гораздо проще демонтировать, если вам нужно отремонтировать или демонтировать всю конструкцию.

Все заготовки, а также места для сварки элементов необходимо отшлифовать.

Затем рама грунтуется для предотвращения коррозии.

Силовой каркас и прогоны

Совет, как сделать откатные ворота своими руками, чаще всего заключается в том, что нужно осуществить монтаж силового каркаса. Этот этап осуществляется в момент сварки основного элемента. Силовой каркас представляет собой продольные или перпендикулярные дополнительные стальные элементы, которые привариваются к каркасу для повышения его надежности и устойчивости. В некоторых случаях приваривают не целую трубу, а лист металла по углам рамы, где есть стыки нескольких труб.Его часто называют шарфом.

Далее заходим в консоль. Направляющая балка обычно приваривается к нижней части рамы. Однако, как было сказано ранее, возможна установка в верхней части. По краям этого элемента также нужно установить резиновые заглушки. Если этого не сделать, то в консоль будет забиваться мусор, что со временем сильно затруднит движение ворот по консоли.

Фурнитура и отделка

После того, как все вышеперечисленное сделано, можно приступать к работе с фурнитурой.

К одной из опор необходимо прикрепить такую ​​штуку, как съемник. Это уголок размерами 150 х 150 мм или швеллер.

К этому элементу крепятся верхний и нижний ловители.

Далее на закладной фундамент или установленный швеллер вместо фундамента монтируются ролики (каретки). Стоит отметить, что зажимы должны находиться как можно дальше друг от друга.

На навесные каретки уже можно устанавливать консоль, то есть направляющую.

На этом этапе нужно окончательно настроить ловушки.

Последним этапом является установка всей фурнитуры, а также автоматики, если это необходимо.

Следующим большим этапом является обшивка готового и смонтированного каркаса профнастилом. Установка довольно проста. Профнастил прикручивается с помощью саморезов. Шаг крепления обычно составляет от 20 до 30 см. После того, как они вкручены, их можно покрасить, чтобы придать более привлекательный вид.

Автоматика для ворот

Как сделать автоматические откатные ворота своими руками?

Для достижения долговременной и корректной работы необходимо провести правильную настройку оборудования и программного обеспечения.Наиболее распространены следующие настройки:

Одним из настраиваемых параметров является текущая чувствительность. Этот параметр будет отвечать за запуск защитного устройства. Если в воротах появляется преграда, то они останавливаются. Эта деталь очень важна, так как при неправильной настройке ворота закроются раньше, чем автомобиль успеет проехать, например.

Что касается регулирования скорости, то допускается изменение скорости открытия и закрытия ворот. Для этого регулируется мощность основного элемента – электродвигателя.Слишком большая скорость не рекомендуется, так как есть риск повреждения оборудования. Максимальная мощность обычно ограничивается 38 В.

Автозакрытие может быть реализовано с помощью таймера. Однако это устройство можно только купить и настроить, самостоятельно оно не получится.

Уход за воротами

Время от времени следует выполнять простые процедуры, чтобы поддерживать имущество в хорошем состоянии. Все движущиеся механические части должны быть смазаны. Можно использовать только незамерзающую смазку. Зимой нужно периодически осматривать консоль, то есть направляющую.
