Как правильно залить фундамент под баню своими руками

Обустройство фундамента – один из первых и наиболее важных этапов выполнения строительных работ. В собственном фундаменте нуждается любая постройка, будь то легкий сарай из досок, компактная баня, небольшой каркасный дом или огромный частный особняк из каменных материалов.

Как правильно залить фундамент под баню своими руками

Среди всех существующих разновидностей опорных конструкций наибольшую популярность получили ленточные фундаменты: они подходят для использования в самых разнообразных условиях, отличаются сравнительной простотой обустройства и в целом добросовестно справляются со всеми возлагаемыми на них задачами.

Файл для скачивания: СНиП 3.02.01-87 ЗЕМЛЯНЫЕ СООРУЖЕНИЯ, ОСНОВАНИЯ И ФУНДАМЕНТЫ

СНиП 3.02.01-87

Ознакомившись с нижеизложенной информацией, вы получите полное представление о существующих разновидностях ленточных фундаментов и сферах их применения, требованиях к подобного рода конструкциям, изучите теоретические аспекты в отношении каждого ключевого этапа возведения такой опоры и пошаговую практическую инструкцию с иллюстрациями.

Содержание материала

Сферы применения оснований ленточного типа

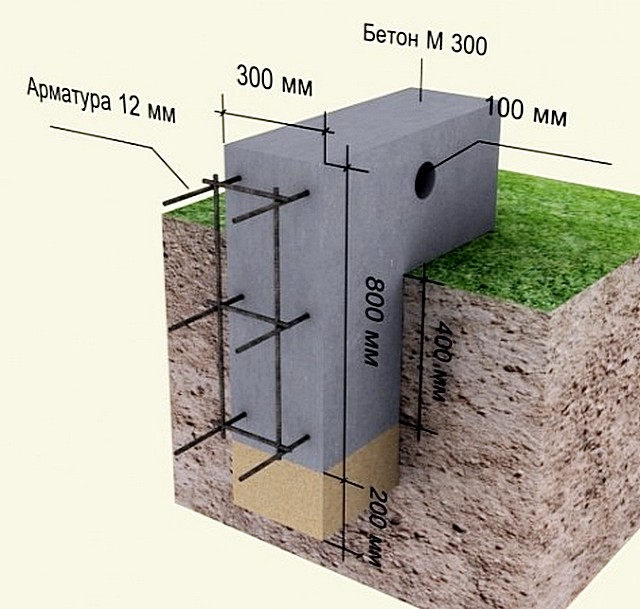

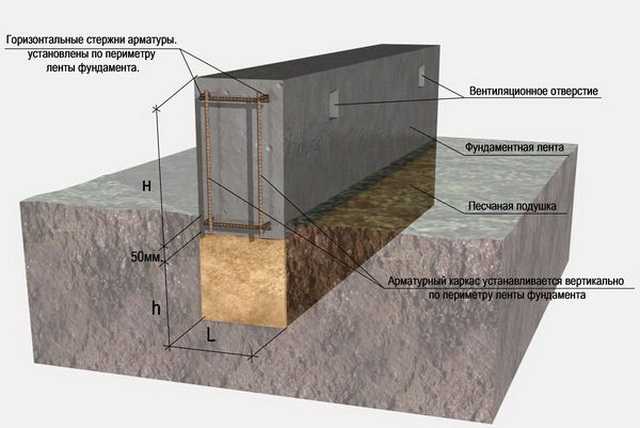

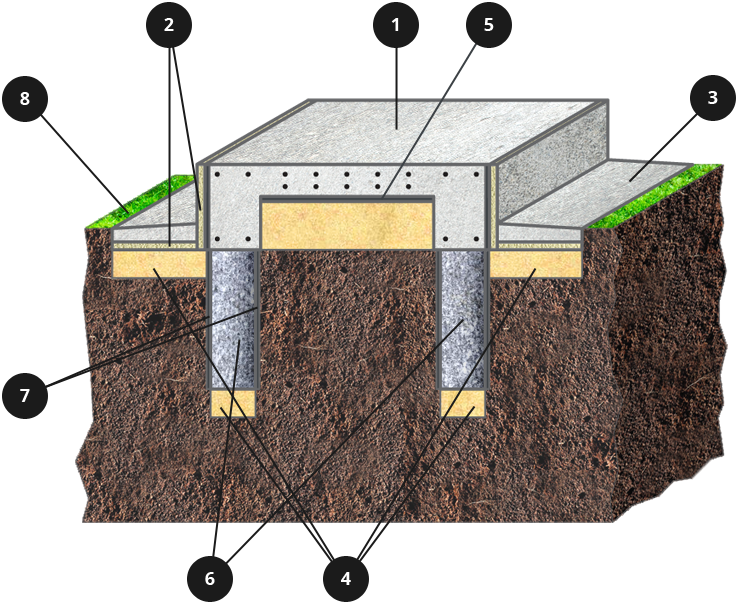

Схема ленточного фундамента

Ленточные фундаменты успешно зарекомендовали себя при выполнении нижеперечисленных работ:

• возведении относительно легких (каркасные, бревенчатые) и тяжелых (шлакоблочные, кирпичные, бетонные, каменные и пр.) построек;
• возведении строений с подвалом, подземным гаражом и прочими подобными помещениями;
• строительстве бань и домов с мансардными этажами;
• выполнении строительных работ на площадках с неоднородной почвой.

Рассматриваемое основание является практически полностью универсальным – бетонную ленту не получится обустроить разве что на торфянике или просадочном грунте. Обязательно учитывайте данный момент при самостоятельном обустройстве опорной конструкции и ознакомьтесь с ключевыми требованиями, предъявляемыми к ленточным фундаментам.

Файл для скачивания: СНиП 2.02.01-83. Основания зданий и сооружений

СНиП 2.02.01-83

Основные требования к ленточным фундаментам

Главной характеристикой ленточного фундамента является глубина его залегания. При выборе подходящего значения учитывается, во-первых, характер грунта на строительной площадке, во-вторых, тип постройки, для возведения которой обустраивается бетонная опора. Информация в отношении этих моментов приведена в следующей таблице.

Таблица 1. Необходимая глубина залегания ленточного фундамента для бани, см

Возводящаяся постройка	Каменистая почва	Плотные глинистые и суглинистые грунты	Песчаники, состоящие из слежавшегося сухого песка	Илистые грунты, мягкие песчаники	Очень мягкие песчаники, илистые почвы, супеси	Торфяные грунты
Компактная одноэтажная баня	20	30	40	45	65	Ленточный фундамент не применяется
Дом-баня с мансардой	30	35	60	65	85	Ленточный фундамент не применяется

В таблице приведены усредненные значения. В целом необходимую глубину ленточного фундамента лучше уточнять в индивидуальном порядке, в полной мере оценивая особенности климата в месте проведения строительных работ и характеристики непосредственно площадки (тип почвы, глубина прохождения подземных вод и т.п.).

Виды ленточных фундаментов

В настоящее время существует достаточно много разновидностей ленточных фундаментов. Они применяются при выполнении разных строительных работ и имеют ряд конструктивных отличий, но возводятся в целом по аналогичной технологии.

Наиболее простая разновидность рассматриваемой опоры – ленточный монолитный пояс.

Ленточный монолитный пояс

Конструкция применяется преимущественно на участках с высоким уровнем грунтовых вод при возведении небольших легких построек. Хорошо подойдет для компактной каркасной бани, к примеру, 3х3 или 4х4, не создающей существенной нагрузки на основание.

Второй тип – незаглубленный ленточный фундамент. По сути, представляет собой тот же ленточный монолитный пояс, только непосредственно бетонная часть конструкции здесь поставлена на ребро.

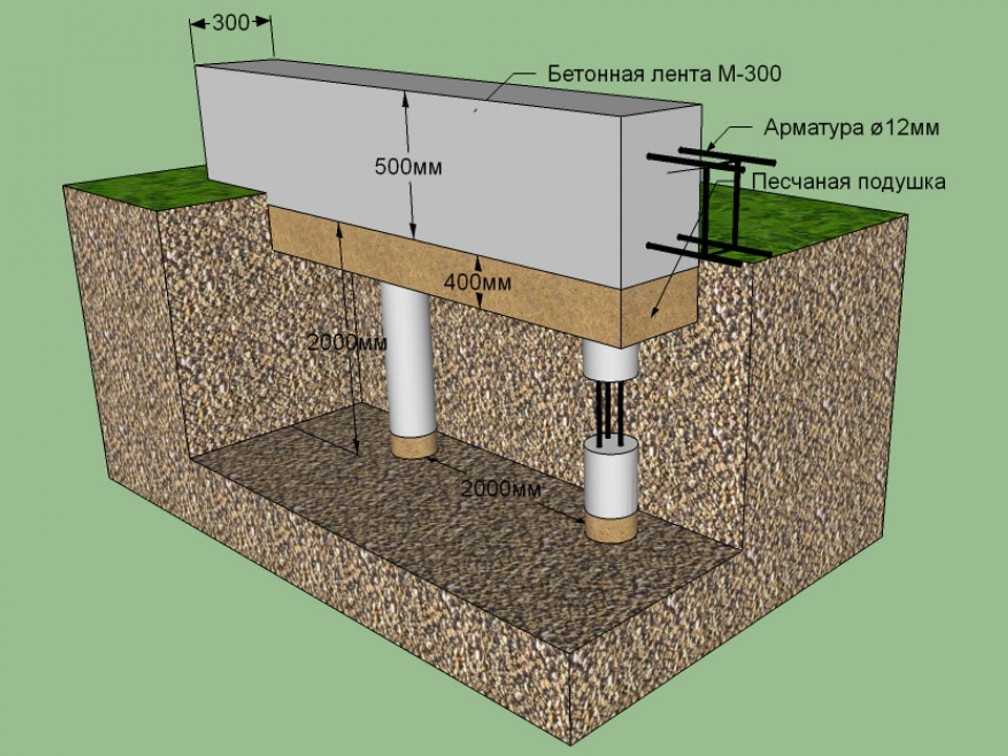

Незаглубленный ленточный фундамент

Данная разновидность фундамента характеризуется увеличенной высокой прочностью на изгиб, что позволяет ставить на опору более серьезные по своим характеристикам постройки, к примеру, из оцилиндрованного бревна.

Важно! На монолитный пояс и мелкозаглубленный фундамент никакие каменные постройки ставить нельзя.

Третья разновидность рассматриваемых опор – мелкозаглубленный ленточный фундамент.

Мелкозаглубленный ленточный фундамент

Конструкция применяется преимущественно на участках, где уровень грунтовых вод проходит на глубине более 1 м. Примерно половина высоты бетонной части заглубляется в землю. Если грунтовые воды проходят выше упомянутой отметки, смысла в обустройстве мелкозаглубленной ленты не будет: в данном случае придется делать дренаж, что чревато дополнительными трудовыми, финансовыми и временными затратами.

Четвертый тип – Т-образный ленточный фундамент.

Т-образный ленточный фундамент

Первая лента здесь лежит на боку, вторая – стоит на ребре. Подобная связка образует очень жесткую конструкцию. На такой фундамент можно ставить каменные дома. Смысла в применении Т-образного фундамента при возведении небольшой частной бани, как правило, нет. Рекомендованное заглубление – от 1 м. Важным условием при обустройстве такой опорной конструкции является отсутствие грунтовой воды по всей глубине заложения ленты, т.к. под давлением жидкости фундамент деформируется и разрушится, что сделает эксплуатацию установленного сверху строения невозможной.

Пятая разновидность рассматриваемого основания – ленточный заглубленный фундамент.

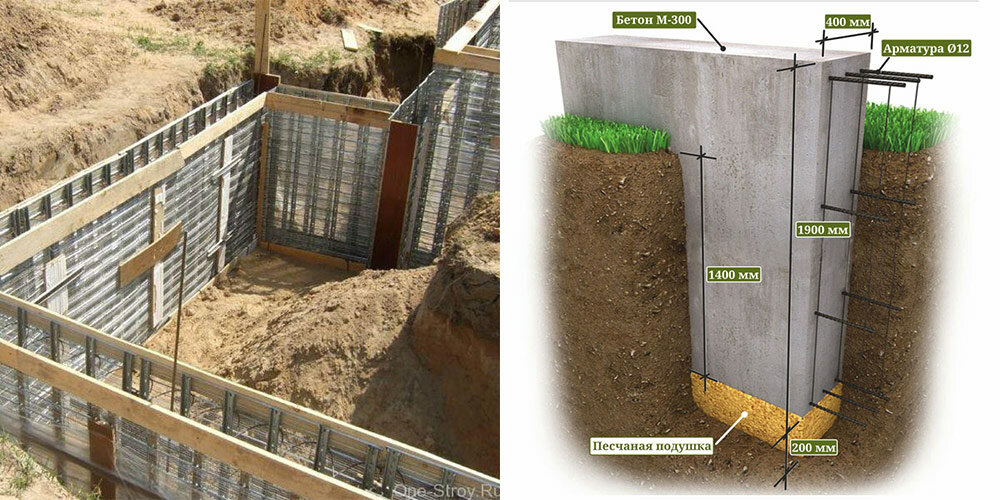

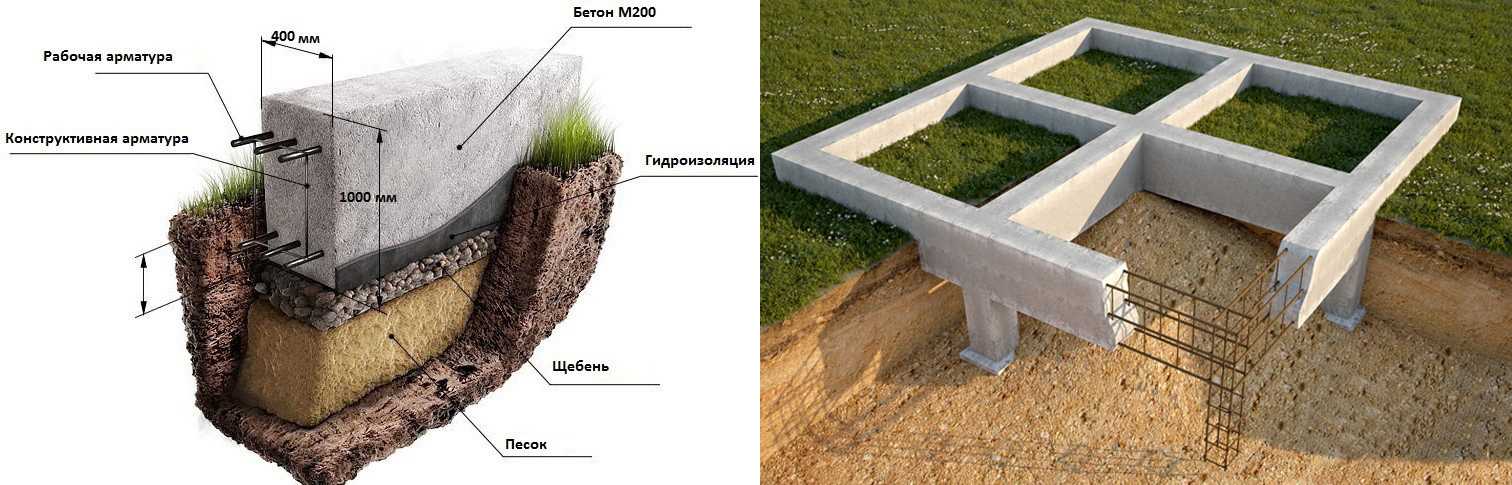

Ленточный заглубленный фундамент

Минимальное заглубление – 1,5 м. Конкретное значение определяется глубиной промерзания грунта – основание бетонной конструкции должно находиться ниже упомянутого показателя.

Регионы	Глубина промерзания грунта, см
Воркута, Сургут, Нижневартовск, Салехард	240
Омск, Новосибирск	220
Тобольск, Петропавловск	210
Курган, Кустанай	200
Екатеринбург, Челябинск, Пермь	190
Сыктывкар, Уфа, Актюбинск, Оренбург	180
Киров, Ижевск, Казань, Ульяновск	170
Самара, Уральск	160
Вологда, Кострома, Пенза, Саратов	150
Воронеж, Пермь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль	140
Волгоград, Курск, Смоленск	120
Псков, Астрахань	110
Белгород, Курск, Калининград	100
Ростов	90
Краснодар	80
Нальчик, Ставрополь	60

Видео – Виды ленточных фундаментов

Теоретические аспекты самостоятельного обустройства ленточного фундамента

Прежде чем приступать к рассмотрению пошаговой технологии самостоятельной заливки фундамента под баню, вам рекомендуется подробно изучить теоретические аспекты, ключевые требования и сопутствующие замечания в отношении проведения каждого этапа предстоящей работы.

Разметка площадки

После определения подходящих параметров ленточного фундамента в соответствии с условиями конкретного строительного мероприятия (информация по этому поводу приводилась в таблице и на схемах существующих разновидностей опоры), приступают к разметке участка, предварительно очистив его от мусора и в целом всего, что может мешать выполнению дальнейших работ.

Помимо мусора, удаляется верхний шар грунта на глубину порядка 12-15 см. Разметка в целом выполняется традиционным способом: в углах будущей конструкции вбиваются деревянные или металлические колышки и между ними натягивается веревка. Последняя позволит проще
ориентироваться при определении направления фундаментной полосы.

Очень удобным вариантом является выполнение разметки с использованием обноски. Пример разметки с использованием подобных приспособлений показан на следующем изображении.



Разметка площадки

Разметка начинается с обозначения внешнего контура основания. В рассматриваемом примере размечается фундамент для бани размерами 5х6 м. По всем сторонам участок для обустройства основания должен быть минимум на 40-50 см шире непосредственно опорной конструкции.

[adrotate group=»5″]

Конкретно в данном примере размеры размечаемой площадки составили 6,6х7,6 м. Расчет ведется по теореме Пифагора, в соответствии с которой квадрат гипотенузы равен сумме квадратов катетов. Гипотенуза (АС) для этого примера рассчитывается следующим образом: √(5600²+6600²). В результате получается значение равное 8656 мм.

Проводим базовую линию, равную одной из сторон будущего основания. В рассматриваемом примере в качестве базового определен отрезок AD, равный 5600 мм. Чаще всего при выполнении данного мероприятия первой размечается самая важная сторона будущей постройки – ее делают параллельной некоторому направлению, к примеру, линии другого здания, ограждения и т.п. Для примера определим как важную линию АВ, обустраиваемую параллельно
по отношению к дому на отдалении 5 м от него. Угловую точку А отдаляем на 2 м от ограждения. Из т. А откладываем отрезок AD и вбиваем в его крайних точках колышки либо арматуру.

Для определения точки B нам понадобится пара веревок. На концах каждой веревки делаем петли. Набрасываем первую петлю на колышек/прут, обустроенный в месте расположения точки D. По длине используем такие веревки, чтобы после их натяжения между осями вбитых колышков были обеспечены значения равные упомянутым ранее 6600 мм и 8656 мм, в соответствии с приведенным выше чертежом.

После натяжения веревки чертим на земле дуги. Первой чертим дугу радиусом 6600 мм из т. А,  вторую – 8656 мм из т. D. В месте пересечения начерченных дуг и находится т. B. Здесь и надо вбить второй колышек/прут.

Для определения точки С используем эту же технологию. Разница лишь в том, что из т. А проводится дуга по длине диагонали, из т. D – по стороне прямоугольника. Замеряем диагонали полученного прямоугольника. В идеале их длина должна быть одинаковой. Максимально допустимое отклонение – 1-1,5 см. Веревку для разметки натягиваем, отступив от грунта вверх порядка 20-25 см, последовательно обходя каждый брусок/стержень. При такой высоте натяжения шнура он не будет мешать монтажу обносок.

Для определения оставшихся внешних узловых точек попросту измеряем отрезки либо же используем вышерассмотренную технологию в соответствии с чертежом фундамента, ориентируясь по веревкам. Внутренний контур, а также узловые точки несущих стен размечаются после обустройства обноски.

Разметка

Приступаем к установке обноски. Она обеспечит временное обозначение осей за пределами траншеи и позволит контролировать нулевой уровень конструкции. Помимо этого, наличие обноски делает проведение всех подготовительных мероприятий более простым и удобным.

Монтаж обносок осуществляется по всему периметру вокруг опорной конструкции. Между каждой стороной периметра и устанавливаемыми обносками выдерживается расстояние порядка 1-1,5 м, чтобы не возникало неудобств в процессе выполнения земляных работ.

Находим наивысшую угловую точку нашей площадки, к примеру, А. Здесь будет установлена первая обноска. Берем три бруса (достаточно размерами 10х10 см) и вбиваем их в землю в соответствии с чертежом. Важно обеспечить максимально надежную фиксацию столбиков. С помощью карандаша или другого подходящего приспособления наносим на столбик метку нулевого уровня будущей бани. Чтобы это сделать, отступаем от земли 60 см вверх и наносим линию, обозначающую нулевой уровень.

Вооружившись шуруповертом и уровнем, фиксируем на вбитых столбиках пару досок размерами 4х15 см. Важно, чтобы верхние грани закрепленных досок строго совпадали с нанесенным ранее нулевым уровнем и располагались в единой горизонтальной плоскости. В аналогичном порядке монтируем столбики и доски в каждом углу и по протяженности периметра. Нулевой уровень переносим на каждый установленный столбик, ориентируясь на нулевой уровень самой первой обноски. В завершении убеждаемся, что верхние грани закрепленных досок располагаются в единой горизонтальной плоскости. Для этого используем уровень.

Приступаем к окончательной разметке. Сначала поочередно натягиваем веревки по наружному контуру. Чтобы это сделать, заводим веревку на верхние кромки противоположно расположенных обносок и натягиваем ее, ориентируя строго по веревке нижнего контура. После окончательного выравнивания, вбиваем в доски гвозди и качественно завязываем шнуры. По такой же схеме размечаем весь наружный контур. В результате верхний контур должен совпасть с нижним. Убеждаемся в равности наших диагоналей. При отсутствии отклонений, натягиваем оставшиеся веревки вдоль крайних кромок стенок возводящейся опорной конструкции. Отмечаем на обносках требуемую толщину стенок и ширину промежутков между ними, вбиваем гвозди, натягиваем и завязываем веревки.

Выполнение разметки внешних и внутренних стен здания

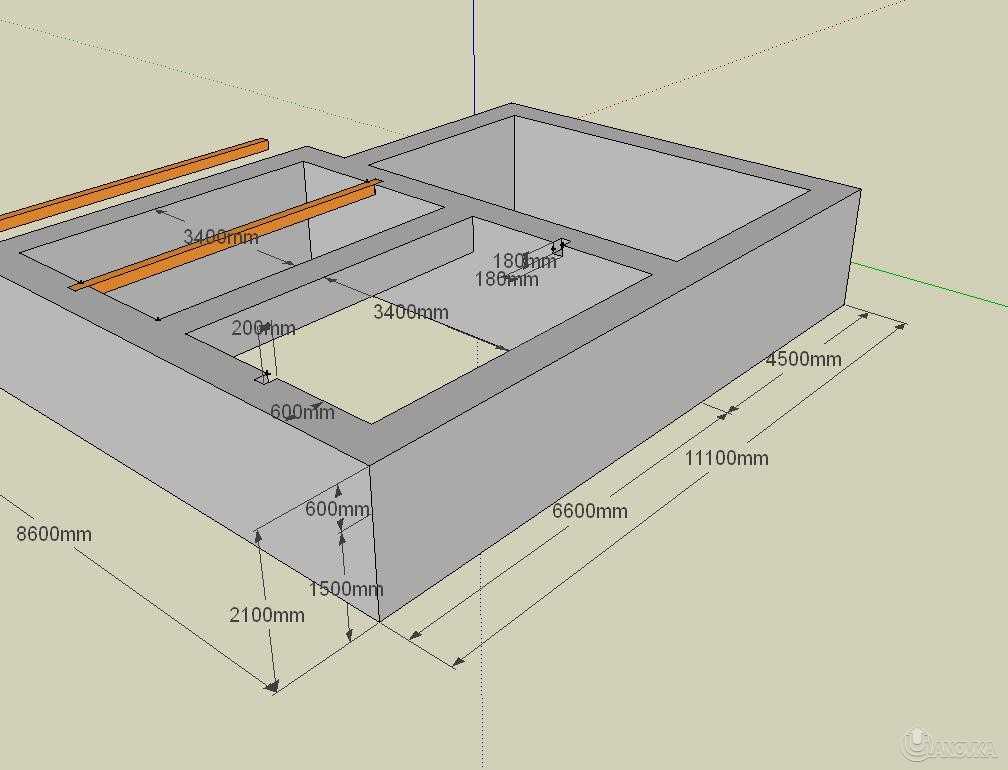

Выполнение разметки внешних и внутренних стен здания. Схема

Разметка осуществляется в таком порядке до обозначения всех углов

На этом же этапе можете разметить фундамент для банной печи. В соответствии с требованиями строительной технологии, между опорами печи и основной постройки не должно быть жесткой связи. Справившись с разметкой, приступайте к проведению земляных работ.

Рытье траншеи

В соответствии с разметкой роется траншея на предварительно определенную глубину – рекомендации по этому поводу приводились ранее.

Рытье траншеи

Вид вырытой траншеи

Требований и рекомендаций на этом этапе немного:

• копать начинайте от нижнего угла опорной конструкции – так вы добьетесь одинаковой глубины котлована по всей его протяженности;

• старайтесь, чтобы стенки траншеи были максимально вертикальными и ровными. В местах осыпания грунта установите временные подпорки;

• регулярно проверяйте глубину котлована и показатели уклона его дна на отсутствие перепадов.

Выкопав котлован, приступайте к обустройству засыпки. Толщина песчаной подушки – от 15-20 см. Засыпка проливается водой и тщательно утрамбовывается. Благодаря этому элементу конструкции будет обеспечено правильное распределение нагрузок от будущего строения на опорную конструкцию. Вид засыпки в составе конструкции показан на следующем изображении.

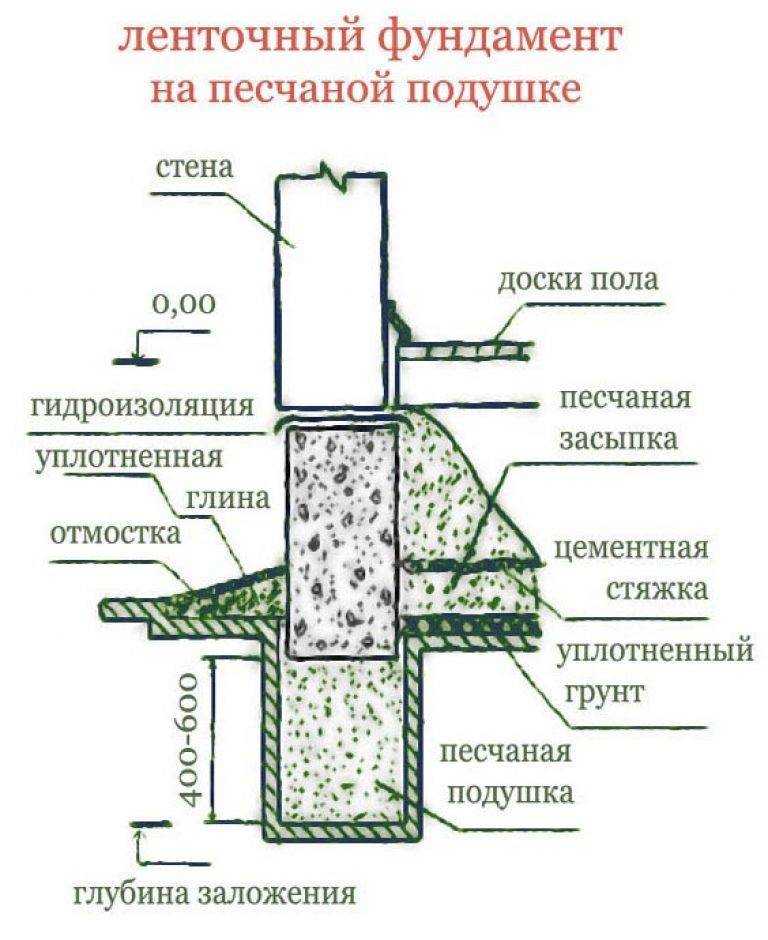

Вид засыпки в составе конструкции

Важно! Засыпка делается в несколько слоев. Рекомендованная толщина каждого слоя – 5 см.

На готовую песчаную подушку укладывается слой рубероида. Материал обеспечит защиту засыпки от размывания и предотвратит просачивание бетонной смеси в песок во время заливки фундамента.

На фото – рубероид под армированием

Дополнительно рубероид возьмет на себя функции гидроизоляции нижней части опорной конструкции. Для большей эффективности, изоляционный материал следует завернуть на стены котлована примерно на 15-20 см.

Цены на рубероид

рубероид



Опалубка

Установка опалубки – один из важнейших этапов рассматриваемой работы.

Опалубка

Конструкция может быть разборной (демонтируется спустя 3-10 дней после заливки бетона) или несъемной (остается в составе фундамента, обеспечивая его дополнительное утепление).

Для изготовления разборной опалубки используются деревянные доски. Отдельные элементы скручиваются шурупами в щиты нужных размеров. Готовые щиты вертикально устанавливаются в траншею. От высоты выступа опалубки над поверхностью грунта напрямую зависит высота надземной цокольной части. Как правило, придерживаются показателя от 35-40 см.

На фото бота опалубки с перемычками и установленными подпорками

Скрепление отдельных щитов осуществляется по их поперечинам. С наружной стороны элементы подпираются кусками деревянного бруса. Обязательно контролируйте, чтобы верхняя часть опалубки находилась в единой горизонтальной плоскости, т.е. не было перепадов по высоте, иначе фундамент тоже получится неровным.

[adrotate group=»5″]

В готовую опалубку настилается плотная полиэтиленовая пленка, закрывающая конструкцию изнутри. Полиэтилен крепите к торцевым сторонам щитов опалубки.

В готовую опалубку настилается плотная полиэтиленовая пленка, закрывающая конструкцию изнутри

Для сборки несъемной опалубки используются пенополистирольные блоки. Элементы устанавливаются друг на друга. Скрепление отдельных блоков осуществляется посредством зубчатых вырезов и пазов. В продаже доступны блоки разных размеров, что позволяет подобрать их для любого фундамента.

Для сборки несъемной опалубки используются пенополистирольные блоки

Блоки не нуждаются в дополнительном скреплении. Распорки также не нужны.

Армирование

Армирование выполняется с использованием стальных прутьев диаметром 8-15 мм, в зависимости от предполагаемой нагрузки, которая будет создаваться будущей баней, размеров фундамента и ключевых характеристик грунта.

Арматура нарезается на пруты по длине стен и связывается в сетку при помощи специальной проволоки. Использовать для этого сварку настоятельно не рекомендуется – в процессе усадки конструкции армирующая сетка может разрушиться.

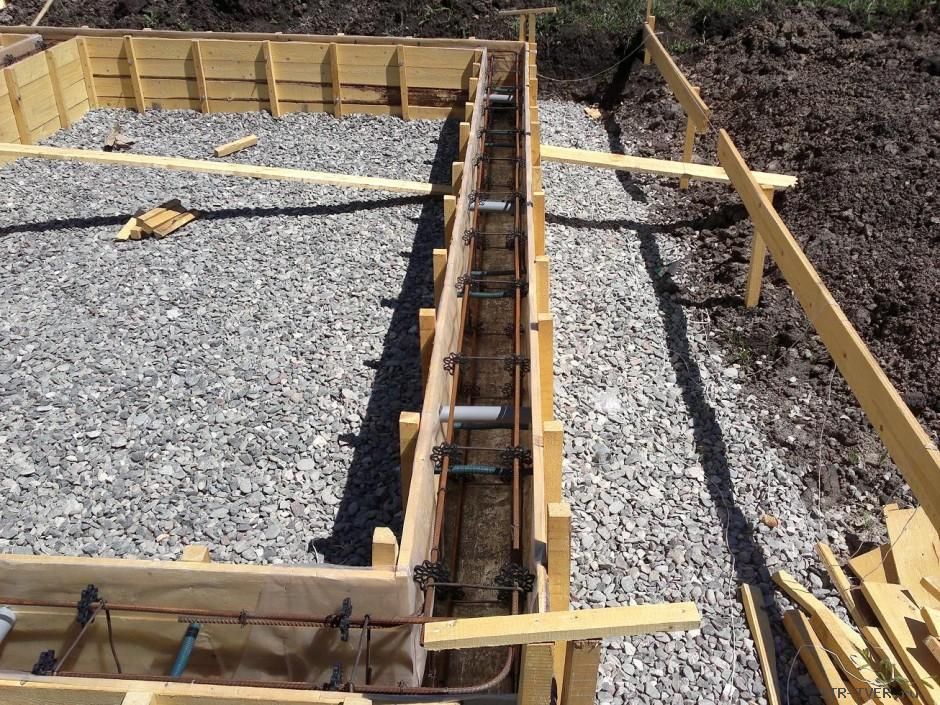

На фото связанный армирующий каркас

По желанию владельца, скрепление прутков может быть выполнено специальными пластиковыми клипсами (хомутами) – это более простой и быстрый вариант.

Клипсы для скрепления хомутов

Каркас, скрепленный клипсами

Заливка

Лучше, если бетон будет заливаться за один прием, однако в условиях самостоятельного строительства приготовить сразу требуемое количество смеси зачастую крайне проблематично.

Заливка бетона в опалубку

Ввиду этого бетон придется либо заказывать в готовом виде, либо искать другие варианты решения проблемы, заливая раствор послойно. Стандартная схема следующая: в первый день заливается горизонтальный слой 15-20-сантиметровой толщины и тщательно утрамбовывается при помощи деревянного бруса. Важно, чтобы толщина слоя по всей протяженности опалубки была одинаковой, а верх заливки – ровным. На следующий день работа выполняется по такой же схеме. Процесс повторятся до полного заполнения опалубки бетоном.

Залитая конструкция накрывается полиэтиленовой пленкой – это предотвратит ее слишком быстрое высыхание и растрескивание. Периодически полиэтиленовая пленка снимается, бетон проливается водой из шланга, после чего снова накрывается изоляционным материалом. Основание будет сохнуть 4-5 недель. Опалубка демонтируется в среднем на 5-7 день после заливки, иногда – спустя 10 суток. В завершение готовая конструкция подвергается гидроизоляции. Этот момент будет подробнее рассмотрен далее.

Дополнительные полезные советы

Чтобы готовый фундамент был максимально качественным, выполняйте работу по его обустройству с соблюдением ключевых строительных рекомендаций.

Во-первых, в случае самостоятельного приготовления раствора, используйте для этого очищенные от глины, грунта и прочих примесей материалы.

Во-вторых, правильно подберите пропорции раствора конкретно для вашего случая. В целом щебня/гравия всегда берется приблизительно в 1,5-2 раза больше, чем мелкого заполнителя, т.е. песка. Подробная информация в отношении возможных составов бетона будет приведена в практической части.

В-третьих, добавляйте в раствор оптимальное количество воды – порядка половины от веса цемента. Дополнительно учитывайте влажность сырьевых материалов. К примеру, если вы вынуждены использовать мокрый песок, необходимое количество воды соответствующим образом уменьшится.

В-четвертых, не забудьте обработать заливку для удаления из нее лишнего воздуха – актуально для густых растворов. Достаточно проткнуть заливку металлическим стержнем по всей протяженности.

В-пятых, после заливки бетона опалубку нужно простучать деревянным молотком – это также удалит лишний воздух.

Практические аспекты, или пошаговая инструкция по заливке фундамента

Для примера рассмотрим порядок обустройства незаглубленного ленточного фундамента – один из наиболее популярных вариантов, прекрасно подходящий для конструкций сравнительно небольшой площади. К примеру, ваша деревянная баня размером 4х4 или 6х6 (иногда можно даже больше) будет вполне комфортно себя чувствовать на таком основании. При необходимости можете менять глубину залегания ленты и другие ее параметры в соответствии с типом грунта и особенностями возводящейся постройки – непосредственно порядок действий останется аналогичным.

Порядок проведения рассматриваемого мероприятия приведен в следующей таблице.

Таблица 2. Порядок обустройства незаглубленного фундамента

Этап работы	Иллюстрация и дополнительные пояснения
Очищаем площадку для будущего фундамента от мусора.	Очищаем площадку
Утилизируем собранный мусор. К примеру, его можно вывезти на свалку или попросту сжечь.	Утилизируем мусор
Приступаем к подготовке разметки для траншеи	Делаем разметку Разметка выполняется стандартным способом: по периметру будущей конструкции натягивается шнур, в углах вбиваются колышки Колышки При помощи гидроуровня наносим на колышки точки горизонтальной плоскости. В соответствии с нанесенными точками, натягиваем шнур. В дальнейшем это поможет нам обеспечить горизонтальность дна траншеи – копать будем на одинаковую глубину от натянутой веревки. Размечаем внутренний периметр ленты. Для этого, опять-таки, устанавливаем колышки. В землю их можно вбить, к примеру, обратной стороной топора. Натягиваем веревку, обеспечивая тем самым разметку внутренней стенки траншеи.
Копаем траншею в соответствии с разметкой. Минимально допустимая глубина – 60 см.	Траншея Дно готовой траншеи застилаем геотекстилем, рубероидом либо полиэтиленовой пленкой для гидроизоляции.
Выполняем засыпку	Для этого используем песчано-гравийную смесь. Рекомендованная толщина слоя – 15-20 см. Засыпку тщательно проливаем водой и хорошенько утрамбовываем Выполняем засыпку Утрамбовать можно вручную. Верх готовой засыпки выравниваем по горизонтали.
Подготавливаем щиты для опалубки	Подготавливаем щиты для опалубки Ширина каждого должна соответствовать высоте обустраиваемого фундамента. В рассматриваемом примере обустраивается фундамент шириной 300 мм и высотой 400 мм.
Собираем опалубку	Собираем опалубку Начинаем с внутренней стороны. Чтобы в будущем опалубку было легче разобрать, для соединения элементов используем шурупы. Важно, чтобы верх готовой опалубки лежал строго в горизонтальной плоскости. Для проверки используем гидроуровень. При необходимости сразу нивелируем обнаруженные отклонения. С обратной стороны каждого щита загоняем в землю по 3 колышка. Это обеспечит жесткую и надежную фиксацию конструкции.Для скрепления вбитых колышков с щитами используем шурупы. С каждой стороны конструкции устанавливаем минимум 3 распорки. Они предотвратят распирание опалубки под давлением бетона. Крепление распорок выполняем с помощью шурупов.
Приступаем к армированию	Приступаем к армированию Благодаря армированию будут обеспечены необходимые показатели жесткости готового фундамента. Прутки арматуры соединяются с помощью вязальной проволоки. Крючок для вязки при желании можно согнуть из старой отвертки. Сначала вяжутся сетки. После готовые сетки соединяются в короба. Как вязать арматуру для фундамента Размеры ячеек обычно выдерживаются на уровне 10х10 либо 15х15 см. Готовые короба устанавливаются у каждой стенки опалубки, а после связываются в единую конструкцию по уже известной технологии. На стыках монтируется дополнительная усиливающая арматура. На стыках монтируется дополнительная усиливающая арматура
Устанавливаем наружную опалубку	Устанавливаем наружную опалубку
Заливаем бетон	Для этого используем готовый состав марки от М200 либо же готовим раствор самостоятельно (пропорци и указаны в таблице ниже). Заполняем пространство в опалубке равномерным горизонтальным слоем бетона и тщательно его утрамбовываем, можно вручную. Заливка ленточного фундамента На изображении вы видите, что стенки фундамента находятся на разном уровне – этот вариант очень удобен в случае возведения бани из бревна. Такая особенность позволит максимально качественно уложить в дальнейшем первый венец. Величину перепада подбирайте в соответствии с размерами используемых бревен. При возведении фундамента из других материалов, такой перепад можете не делать – смысла в этом нет. Технология выполнения работы остается аналогичной. Залитый фундамент
Чтобы весь цемент вступил в реакцию и застывший бетон был максимально прочным, периодически проливаем заливку водой, а после накрываем ее полиэтиленом либо рубероидом	Рубероид
Опалубку обычно демонтируют на 5-7 сутки после заливки, но в зависимости от состояния бетона, этот срок может увеличиться до 10 дней. К дальнейшим строительным работам можно приступать минимум через месяц после заливки фундамента.	Фундамент



Таблица 3. Пропорции бетона

Марка цемента	Бетон М300 (В 22,5)	Бетон М250 (В20)	М200 (В15)	М150 (В10)	М100 (В7,5)
400	1:1,6:3,4	1:1,8:3,6	1:2,4:4,4	1:3:5,3	1:4:6,5
500	1:1,8:3,9	1:2:4	1:2,6:5	1:3,5:6	1:4,5:7,3

Видео – Как правильно залить фундамент под баню

Полностью застывший и набравший прочность фундамент подлежит обязательной гидроизоляции. Чаще всего для этого используется рубероид. Материал укладывается на предварительно очищенную от мусора и, по желанию владельца, покрытую акриловой грунтовкой верхнюю часть фундамента. После очистки и грунтования (если запланировано) верх фундамента покрывается мастикой.

Мастика для гидроизоляции фундамента

Сверху укладывается, прижимается и одновременно разглаживается первый слой рубероида.

Гидроизоляция фундамента рубероидом

Цены на битумную мастику

битумная мастика



Далее выполняются уже знакомые действия: поверх первого слоя наносится битумная мастика и укладывается второй слой рубероида. Гидроизоляция готова!

Видео – Гидроизоляция фундамента

Как залить ленточный фундамент

Содержание

• Подготавливаем котлован для заливки
• Монтируем арматуру и опалубку для фундамента
• Укладываем арматуру
• Приготовление раствора и заливка фундамента
• Заключение

Если вы читаете эту статью, то, скорее всего, решили строить фундамент для дома своими руками. Это понятно, так как с сегодняшними ценами на материал и услуги работников особо не разбежишься. Поэтому многие решают выполнять максимум работы своими руками. На определенном этапе работ возникает вопрос, как правильно залить ленточный фундамент?

Ведь назвать возведение фундамента легкой задачей нельзя вовсе. Как же быть? В этой статье вы найдете подробную инструкцию о том, как можно сделать это самостоятельно.

Подготавливаем котлован для заливки

Начнем с того, что заливать фундамент нужно в специально предназначенное место. Таким местом является лента, вырытая по периметру здания. Именно в эту траншею мы будем заливать бетонный раствор. Но, перед тем как это сделать, нужно выполнить ряд подготовительных работ, и сделать это качественно. Все начинается с разметки будущего основания. Благодаря схеме, сделанной на грунте, вы будете иметь некий ориентир для земельных работ.

Исходя из разметки под фундамент, можно начинать рыть котлован. Здесь у вас будет несколько вариантов развития: простой и сложный. Если говорить о первом варианте, то от вас требуется только позвонить в специальную службу, которая выполнит рытье котлована под фундамент посредством специальной тяжелой техники. Минимум усилий и затрат по времени, максимум пользы и траты средств. Другой вариант – сделать все вручную, используя лопату. Это будет особо тяжело, особенно если глубина залегания фундамента довольно большая. Рекомендуется обратиться за помощью: родственники, друзья, соседи и члены семьи. Такая рабочая сила будет очень кстати, процесс выполнится намного быстрее.

Важно следить за тем, чтобы все соответствовало размерам фундамента, а дно и стенки котлована были ровными. Используйте уровень, рулетку и отвес. После того как все выкопано, стенки вертикальные, а дно ровное, можно приступать к следующему этапу – устройству песчаной подушки.

Зачем она нужна? Она делает фундамент устойчивее при смещении грунта. Благодаря такому нехитрому способу можно продлить срок эксплуатации постройки. Чтобы реализовать это, на дно траншеи по всему периметру нужно насыпать песок и утрамбовать его. Слой песка от 10 до 20 см, в зависимости от глубины фундамента. Песок можно смочить, и хорошенько утрамбовать. Сверху устраивается такой же слой щебня и тоже уплотняется. Остается покрыть подушку гидроизоляционным материалом. Это может быть рубероид или полиэтилен.

Монтируем арматуру и опалубку для фундамента

Чтобы качественно и правильно залить ленточный фундамент под дом, нужно сделать армирование и опалубку. Без должного армирования бетон будет непрочный и ненадежный. Срок эксплуатации снижается в разы. А благодаря опалубке залить бетон можно не только по уровню земли, но и сделать цоколь дома.

Опалубку можно сделать разными способами. Существует два вида:

1. Несъемная опалубка.
2. Съемная опалубка.

Первый вариант представляет собой конструктивные элементы, которые после заливки так и останутся частью фундамента. При этом они дополнительно защищают его и служат утеплением. Снимать их не требуется. Но, цена на них намного выше, чем на съемный вариант. Дело в том, что простую конструкцию можно сделать как из досок, так и из деревянных щитов, фанеры, листов ОСБ и т. д. После заливки все убирается.

Обратите внимание! Все элементы можно будет использовать повторно.

Скреплять доски или щиты нужно таким образом, чтобы шляпки гвоздей и шурупов находились внутри опалубки. Так, стенки основания будут ровнее и без трещин. Высота опалубки делается в зависимости от желаемой высоты цоколя. Обычно это 30 см. Для холодных регионов лучше выбирать 50 см и выше. Кроме того, внутри опалубки нужно сделать пометки, до какого уровня следует заливать бетон. Это может быть веревка или леска.

После того как опалубка для фундамента сделана, можно начинать вязать арматурный каркас. Для этого вам понадобятся прутья арматуры сечением 10 или 12 мм, а также вязальная проволока. Ниже приводится схема, по которой вы можете ориентироваться, конструируя сетку из арматуры.

7

Укладываем арматуру

Арматурная сетка состоит из прутьев, образующих некую конструкцию. Размер ячеек сетки нужно знать заранее, еще на стадии планирования. Обычно это 25×25 см. Что касается сетки, соединенной методом сварки, то лучше не прибегать к этому способу. Дело в том, что в местах сварки может появляться ржавчина. Да и сетка слабо будет воспринимать изменения по форме при заливке фундамента. На дно арматуру нужно установить так, чтобы она не соприкасалась с землей. После того как вы будете заливать свой фундамент, сетка окажется внутри, придавая ленте жесткости и надежности. Кроме того, она не поржавеет.

Совет! Чтобы уложить сетку на определенном уровне, используйте подпорки из камней или кирпича. Но, их высота не должна превышать 5 см.

Что касается стенок траншеи, то арматурная сетка не должна их касаться. Важно выдержать одинаковое расстояние.

Приготовление раствора и заливка фундамента

После всех этих подготовительных работ, можно залить ленточный фундамент своими руками. Осталось малое. При этом у вас тоже есть выбор, как поступить.

Чтобы упростить задачу, вы можете воспользоваться услугами строительных фирм, заказав нужное количество уже готового бетона. После обработки заказа, вы получите качественный бетон, который остается залить в фундамент. Доставляют сырье в специальной машине с миксером. Для подачи в фундамент используют либо систему желобов, либо насос. Благодаря такому способу, вы сможете залить фундамент за один раз. А именно это и требуется сделать для того, чтобы не образовалось стыков, и фундамент имел слабые места.

Второй вариант – изготовить бетон самостоятельно. Процесс трудоемкий, но дешевый. Для работы вам понадобится:

• бетономешалка;
• ведра и лопаты;
• тачка.

Что касается самого бетона для фундамента, то потребуется его составные части для приготовления:

1. Цемент марки М300 и выше.
2. Речной мытый песок.
3. Щебень.
4. Вода.
5. Пластификаторы.

Подробное видео о том, как можно сделать бетонный раствор для ленточного фундамента, находится ниже.

После приготовления, раствор нужно будет заливать в подготовленный котлован с опалубкой. Мы уже упоминали то, что работу лучше выполнять за один раз, равномерно распределяя бетон по ленте фундамента. Если начать заливать ленту под вечер, потом прерваться и ждать завтрашнего дня, то результат будет плачевный. Первый слой подсохнет, добиться монолитности будет сложно. Поэтому старайтесь сделать все за один раз.

Из бетономешалки раствор выгружайте в тачку, а дальше транспортируйте его на место залегания фундамента. Весь процесс нужно выполнять с несколькими напарниками, которые будут ускорять процесс. Ведь самому выгружать, везти к траншее и в это же время замешивать новую партию не получится. Заливайте основание до тех пор, пока не достигните отмеченного на опалубке уровня.

После заливки в обязательном порядке выполняется уплотнение бетона и выгонка из него воздуха специальным вибратором. В конце, основание нужно выровнять правилом или мастерком. Осталось дождаться высыхания фундамента, которое займет около 30 дней. На этот период укройте фундамент.

Заключение

Теперь вы знаете, как залить ленточный фундамент. Процесс не сложный, но довольно затратный и трудоемкий. Но, если придерживаться всех советов, то у вас все получится.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

важных характеристик спасут ваш дом

Что такое ленточный фундамент. Его виды, особенности конструкции, преимущества и недостатки применения. Этапы возведения ленточного фундамента.

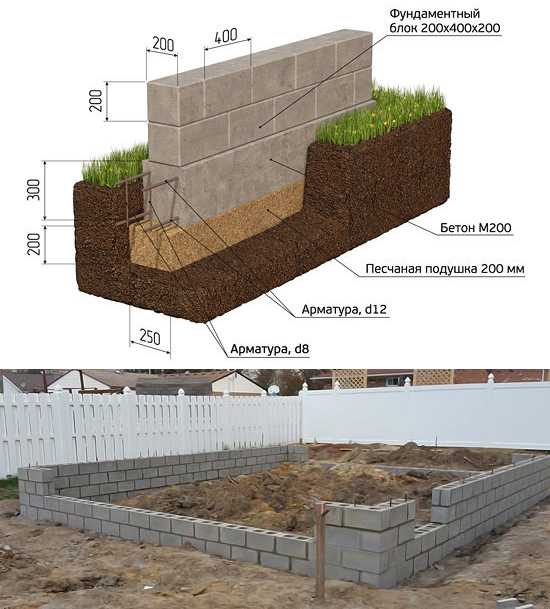

Ленточный фундамент представляет собой сплошную бетонную ленту, на которой центрально возводятся несущие стены. Он представляет собой ровное основание для стен, и его размеры должны быть достаточными для распределения нагрузки, воздействующей на фундамент, на площадь основания, способную выдержать вес здания без чрезмерного уплотнения. Сегодня для фундаментов застройщики в основном используют бетон, так как его легко укладывать, распределять и выравнивать в траншее для фундамента. Благодаря своей способности затвердевать бетон создает основу для стен и развивает достаточную прочность на сжатие, чтобы выдержать нагрузку фундамента. Раньше ленточные фундаменты делали из кирпича. Их устанавливали непосредственно на твердый грунт или возводили на ложе из природного камня.

Что такое ширина ленточного фундамента? Он определяется несущей способностью грунтов и предполагаемой нагрузкой. Чем больше несущая способность грунта, тем меньшая ширина фундамента необходима для одной и той же конструкции.

Если ленточный фундамент должен быть построен на наклонном участке, возможно потребуется создание ступенчатой ​​конструкции. Для правильной укладки фундамента общая толщина верхней части фундамента должна быть в два раза больше высоты ступени; или он должен быть равен 12 дюймам, если больше. Во избежание возможной необходимости подрезки блоков или кирпичей, а также для обеспечения устойчивости будущей стены, выполняемую в дальнейшем кирпичную или блочную кладку следует завязывать непосредственно у ступени.

Глубокий ленточный фундамент известен как наиболее часто используемый тип и самый дешевый метод при соответствующих грунтовых условиях. Полоса железобетона поддерживает стены. Глубина траншеи может варьироваться, хотя она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Минимальная глубина бетона должна быть 9 дюймов.

Ширина фундамента определяется особенностями грунта, но условный минимум составляет 18 дюймов. Однако ваш строитель, скорее всего, укажет 24 дюйма; это условная ширина, применяемая для строительства двухэтажных домов.

Широкий ленточный фундамент. Фундаментные конструкции, построенные на грунтах с плохой несущей способностью, например, на мягких супесчаных глинах, должны быть значительно шире, чем традиционные ленточные фундаменты, так как для большей устойчивости необходимо распределить нагрузку на большую площадь грунта. Чрезмерное увеличение ширины и глубины конструкции с целью предотвращения сдвига стены экономически не обосновано. Разумным вариантом является строительство фундамента с использованием железобетона. Арматурные стержни придают фундаменту прочность на растяжение, делая всю конструкцию способной выдерживать воздействие растяжения и сжатия.

Преимущества и недостатки ленточных фундаментов

Ленточный фундамент имеет как положительные, так и отрицательные качества. К положительным можно отнести простоту конструкции, возможность возведения фундамента без дорогостоящего инструмента, а также его длительную эксплуатацию. Отрицательные качества заключаются в сравнительно низкой долговечности, высокой стоимости на завершающих этапах строительства (необходимо выполнение дополнительных ручных работ, таких как засыпка грунта между полосами и его выравнивание, устройство пола и т. пол в подвал.

Когда можно использовать ленточный фундамент?

Вы можете ознакомиться со строительными нормами, чтобы узнать, при каких условиях можно использовать ленточный фундамент. Обратите внимание на следующее:

1. При планировании строительства учитывайте требуемую ширину ленты фундамента, указанную в строительных нормах.
2. Бетонный раствор должен соответствовать требованиям совместимости с химическими веществами почвы.
3. Толщина бетонной полосы должна быть равна или превышать выступ внешней стороны стены, но не менее 6 дюймов.
4. Высота ступени не должна превышать толщину фундамента.
5. Фундаментная полоса выступает за край опор, дымоход образует сторону стены на столько, на сколько он выступает за внешнюю поверхность стены.

Перегородка

Уберите мусор с места и начните перегородку, заложив на грунт как внешнюю, так и внутреннюю границу будущего фундамента. Используйте колышки или арматурные стержни и веревки.

При выполнении разметки следует изучить вариации поверхности строительной площадки и выбрать самую низкую точку, на которую следует ориентироваться при разметке глубины траншеи и для устранения разницы в высоте фундамента.

Подготовка к строительству ленточного фундамента

1. Когда траншея готова, засыпать на дно песчаное основание с добавлением гравия.
2. Опалубка фундамента изготавливается из строганных досок толщиной примерно 40-50 мм. При возведении опалубки следует все время следить за ее вертикальностью. Рекомендуемая проекция рамы над землей составляет 12 дюймов. Необходимо построить небольшую базу.
3. Следующий шаг – армирование фундамента. Арматурные стержни сечением 10-12 мм связывают специально разработанной вязальной проволокой так, чтобы стороны квадратных ячеек были равны 12-16 дюймам. Для армирования можно использовать как стальные, так и стеклопластиковые арматурные стержни. При укладке арматуры в траншею следите за отступами от краев. Оптимальная набивка 50 мм. В этом случае арматура будет наиболее эффективно располагаться в монолите.

Заливка бетонного ленточного фундамента

Заливка бетона осуществляется сразу в случае товарного бетона или послойно, если бетон готовят самостоятельно.

1. Приготовление бетона: цемент смешивают с просеянным речным песком в соотношении 1:2 – 1:2,5, разбавляют водой до консистенции жидкой сметаны, после чего выливают на подготовленный щебень. Количество щебня соответствует количеству песка. Перемешать смесь так, чтобы весь щебень смочил раствором.
2. Залить бетон в подготовленную опалубку. Проткните бетон в нескольких местах с помощью металлического бруса и уплотните его деревянным бруском, чтобы удалить остатки воздуха из пустот.
3. Залейте бетон до уровня, указанного на опалубке. При этом сотрясают опалубку снаружи для лучшей осадки бетона.
4. Верхний слой выравнивается правилом или кельмой.
5. Посыпать бетон просеянным сухим цементом; можно через сито. Этот метод позволяет немного затвердеть верхнему слою бетона и предотвращает его эрозию и растрескивание.
6. Накройте бетон мешковиной или укрывным материалом и оставьте на 3-4 недели. В сухую погоду нужно увлажнять верхний слой бетона, чтобы предотвратить его высыхание.

Рекомендуем:

Типы фундаментов домов.

Альтернативы строительству фундаментов дуплексов на хорошем грунте

Простые дуплексные здания, основанные на грунте с допустимой несущей способностью 100 кН/м ² и выше можно безопасно и экономично поддерживать на блочном фундаменте. Данная статья направлена ​​на предложение альтернативного способа устройства фундаментов дуплексов на хорошем грунте (скажем, безопасная несущая способность 100 кН/м ² и выше) в Нигерии.

В Нигерии наиболее популярным подходом к строительству фундамента дуплексов является сочетание блочного и ленточного фундамента. Фундаменты ленточные используются для поддержки колонн здания, а ленточные фундаменты используются для поддержки блочной стены (блоки из пескобетона).

Рис. 1 : Комбинация блочного и ленточного фундамента для дуплекса

Как правило, размер блочного фундамента зависит от ожидаемой эксплуатационной нагрузки от колонны, безопасной несущей способности грунта и допустимой осадки (в зависимости от того, какая управляет дизайном). Толщина фундамента и необходимая арматура определяются из соображений предельного состояния по несущей способности, таких как изгиб, односторонний сдвиг и сдвиг при продавливании.

С другой стороны, ширина ленточных фундаментов в фундаменте дуплексов обычно составляет 675-700 мм. Толщина бетона колеблется от 150 мм до 225 мм при 9используются пустотелые блоки. Когда глубина грунтовых вод очень мала ниже поверхности, глубина фундамента обычно составляет от 900 мм до 1200 мм.

Поскольку полосы обычно неармированные, рекомендуемая толщина ленточного фундамента для 9-дюймовых блоков (блоков 225 мм) составляет около 225 мм, чтобы рассредоточение давления (под углом 45 градусов) попадало на края фундамента без внесения каких-либо пробивной сдвиг (см. рис. 2). Этот рекомендуемый вариант может быть экономически сложным при строительстве полос для дуплексов, и перед принятием решения следует проконсультироваться с инженером-строителем.

Рис. 2: Схема ленточного фундамента для дуплекса

При конструктивном проектировании жилых дуплексов обычно предполагается, что каменные блоки (блочные стены) не несут никакой нагрузки (каркасная конструкция), хотя иногда методология строительства может предполагать в противном случае. Поэтому мы ожидаем, что в фундаменте ленточный фундамент будет нести не более собственного веса стены и отделки первого этажа, который обычно составляет около 10,5 кН/м для стены высотой 3 м. Нагрузка от плиты первого этажа может передаваться и на ленточный фундамент.

Как правило, общая нагрузка, передаваемая на ленточный фундамент, зависит от конструктивной схемы и методики строительства. Например, некоторые проектировщики/строители предпочитают цепные фундаменты на уровне влагонепроницаемого слоя (DPC). В этом случае предполагается передача всей нагрузки блочных стен первого этажа не на ленточный фундамент, а на колонны через цокольные балки.

Традиционный процесс строительства фундамента многоквартирных домов в Нигерии

(a) Разбивка фундамента
Если установлено, что для поддержки дуплекса в районе с низким уровнем грунтовых вод можно использовать кулисный фундамент, первым этапом строительства фундамента является «разметка». Для обычного дуплексного здания разметку можно выполнить, используя деревянные колышки и мягкую древесину 2″ x 3″ в качестве профильной доски (см. рис. 3).

Рис. 3 : Типичная планировка здания с использованием правила 3-4-5

Используя метод 3-4-5, строительный квадрат и линии, здание может быть точно установлено. Там, где это возможно, для ускорения работы можно использовать тахеометры и лазерное оборудование для разметки/нивелирования. Ширина котлована, линии застройки и осевые линии стен устанавливаются на профильной доске с помощью гвоздей, как показано на рис. 4.

Рис. 4 : Типичная маркировка на профилированной доске

Важно удерживать профилированную доску на месте до тех пор, пока не будет отлита плита первого этажа. Кроме того, также может быть полезно перенести опорные уровни и как минимум две координаты (линии построения/оси в обоих направлениях) на постоянное место, возможно, они понадобятся вам позже, после снятия профильной доски.

(b) Земляные работы
После установки здания следующим шагом является начало земляных работ. Ширина котлована переносится из профильной доски, а глубина фундамента определяется по проектным чертежам. С помощью эталонного уровня инженером-строителем устанавливается глубина фундамента. Если земля имеет уклон, фундамент можно сделать ступенчатым с согласия инженера-проектировщика.

Может оказаться возможным сначала выкопать основания колонн, а затем полосу или наоборот. Но в каждом случае какая-то часть выкопанного грунта должна быть отодвинута, чтобы вместить другую. Исходя из опыта, может быть удобнее сначала выкопать полосы, прежде чем выкапывать основания колонн.

Для того, чтобы иметь плоскую поверхность для укладки блоков, основания колонн, возможно, должны быть глубже, чем полосы. Например, если основание колонны имеет толщину 300 мм, а полоса — 150 мм, то основание колонны можно опустить на 200 мм (дополнительно 50 мм на заглушку), чтобы при заливке оно было заподлицо с уровень полосы, как показано на рисунке 5. Для рассматриваемой схемы фундамента земляные работы должны стоить около 130 400 фунтов стерлингов с использованием ручного труда.

Рис. 5 : Схема строительства подушечного и ленточного фундамента

(c) Выравнивание и уплотнение вырытых траншей
После рытья траншей основание фундамента должно быть надлежащим образом уплотнено и выровнено для заливки бетона. Выравнивание должно обеспечивать одинаковую толщину бетона везде, где это требуется. Для установки необходимых уровней можно использовать деревянные колышки или короткие обрезки арматуры. Диапазон и спиртовой уровень или лазер могут быть использованы для переноса уровней из одной точки в другую. Для неглубоких фундаментов в латеритных или связных грунтах котлован должен стоять самостоятельно без обрушения в пределах 900 – глубина 1200 мм. Если фундамент основан на песке, потребуются боковые опоры для котлована.

(d) Заглушка
Основание колонны должно быть залито бетоном той же прочности, что и фундамент. Толщина облицовки должна быть около 50 мм, и она должна быть надлежащим образом укреплена.

(e) Работы по армированию
Арматура основания колонны и начальные стержни должны быть подготовлены в соответствии со структурным чертежом. С помощью профильной доски и строп необходимо установить стартовые стержни в правильное положение, чтобы впоследствии избежать проворачивания арматуры. Инженер-строитель должен убедиться, что стержни начала колонны установлены вертикально и должным образом закреплены, чтобы предотвратить их перемещение во время бетонирования.

Рис. 6: Типичное выравнивание колонн в дуплексной конструкции

Инженер-проектировщик и архитектор-консультант должны подписать размещение арматуры после выполнения гибки железа. В то время как архитектор должен проверить расположение и расположение, инженер-строитель должен проверить следующее:

(1) Ослепление выполнено надлежащим образом
(2) Для армирования использовались стержни правильного размера, предела текучести и расстояния между ними. Инженер-консультант должен запросить результаты испытаний арматуры на прочность на растяжение.
(3) Надлежащее бетонное покрытие (50 мм) предусмотрено под арматурой основания колонны вдали от ослепления.
(4) Стартовые стержни колонны располагаются по центру корзины (или в соответствии с чертежами), чтобы избежать внецентренной нагрузки на фундамент.
(5) Фундамент был забит и выкопан таким образом, чтобы толщина бетона при заливке соответствовала проектным спецификациям.

Если размещение арматуры признано удовлетворительным, следует дать разрешение на бетонирование.

(f) Бетонирование
Ленточный фундамент и основания колонн должны быть залиты до указанной толщины с использованием рекомендуемой марки бетона. Бетон должен быть надлежащим образом провибрирован, чтобы в бетонной массе существовали минимальные пустоты. Опытный каменщик должен обработать поверхность и убедиться, что установленные уровни литья должным образом соблюдены.

(ж) Блочная кладка
После бетонирования выполнить кладку блоков по чертежам от фундамента до уровня ЦОД. Инженер-строитель должен убедиться, что края блока, прилегающие к колонне, сохраняют защитный слой бетона толщиной около 35 мм. Кроме того, размер полученной колонны должен соответствовать проектным характеристикам, так как блоки служат частью несъемной опалубки колонны. Края блока рядом с колонной должны быть идеально выровнены и отвесны. Некоторые инженеры рекомендуют заполнять пустотелые блоки из пескобетона слабым бетоном.

Рис. 7: Типовая кладка в фундаменте дуплекса

(h) Заливка стоек колонн
После того, как кладка блоков завершена, следует залить стойки колонн. Прежде чем это сделать, важно очистить всю почву, которая должна была попасть в основание колонны, предпочтительно с помощью струи воды под высоким давлением. Это необходимо сделать до того, как плотник установит опалубку. Опалубка для стоек колонн должна быть правильно закреплена, чтобы избежать разрыва во время заливки бетона. Следует использовать рекомендуемую бетонную смесь и тщательно ее вибрировать, чтобы избежать образования сот.

(i) Обратная засыпка и уплотнение
Фундамент обычно засыпается материалом, извлеченным из фундамента. Для доведения уровня до ДПК необходимо завозить, укладывать и уплотнять до необходимого уровня качественные латеритные материалы или песок. Материал земли, который будет использоваться, должен быть неэкспансивным или проблематичным. После этого процесса необходимо установить влагонепроницаемую мембрану и проволочную сетку Hardcore/BRC, как рекомендовано в спецификации проекта.

(j) Заливка плиты первого этажа
Плотники должны подготовить краевую опалубку здания и убедиться, что она идеально выровнена. Уровни также должны быть установлены внутри, чтобы конечная поверхность плиты первого этажа была ровной. После этого заливается бетон первого этажа и выполняется соответствующая отделка.

Процесс отливки плиты первого этажа завершает работы по основанию.

Мы видим, что процесс может быть довольно длительным и обычно занимает около одной недели, если нет ненужных задержек и если используется адекватная рабочая сила. Схематическое представление конечного результата показано на рисунке 8.9.0003 Рис. 8: Схема полных работ по подконструкции здания на ленточном фундаменте

Альтернативный подход к строительству дуплексного фундамента

Если теоретически предположить, что блочные стены не несут никакой нагрузки, то зачем нам проходить длительный процесс выкапывать полосы, отливать полосу и формировать блочные стены от фундамента до уровня ЦОД? Новый подход, рекомендуемый в этом разделе, направлен на бойкот этого процесса и, возможно, на снижение затрат и ускорение процесса строительства. Такой подход может уже применяться на практике где-то еще. Новый подход описан ниже;

(1) Разметка
Процесс разметки аналогичен описанному выше, но линии выемки по ширине полосы могут быть опущены.

(2) Выемка грунта и засыпка
На данном этапе будут вырыты на требуемую глубину только основания колонн и залит бетон для засыпки в соответствии с техническими требованиями.

(3) Работы по армированию
Работы по армированию основания колонны и стартовых стержней должны быть подготовлены и установлены, как описано выше.

(4) Заливка основания колонны и шпилек
Сначала необходимо залить бетон основания колонны, а на следующий день необходимо сформировать опоры толщиной 75 мм, которые отображают размеры и ориентацию колонн. Опалубка стержня колонны должна быть установлена ​​и должным образом закреплена до начала бетонирования стержня колонны. Высота колонны должна быть до уровня земли или в соответствии с техническими рекомендациями.

(5) Отливка цокольных балок
Железобетонные цокольные балки должны быть отлиты рядом с поверхностью уровня земли, чтобы принять блочные стены, которые будут подниматься до требуемого уровня первого этажа. Основание для установки цокольных балок должно быть хорошо подготовлено, выровнено и укреплено, чтобы принять ослепление до того, как будет отлита балка. Цокольные балки должны проходить от колонны к колонне и в области, где предполагается кладка блоков. Ширина бруса должна быть такой же ширины, как блок, который будет использоваться, или больше. Глубина может быть определена инженером-строителем, но не должна превышать 300 мм.

(6) Блокировка
Блокировка укладывается от цокольной балки до необходимого уровня ЦОД. После чего производится заливка, уплотнение и заливка цокольного этажа. Схематическое представление конечного результата показано на Рисунке 8.

Рис. 9: Схема полной работы подконструкции в здании с использованием цокольных балок

Сравнение стоимости обоих вариантов

Давайте теперь сравним стоимость принятия обоих подходов при строительстве дуплекса с планировкой фундамента, показанной на рис. 10.

Рис. 10: Схема фундамента типичного двухуровневого здания

Сооружение цокольной балки и игнорирование ленточного фундамента для схемы основания, показанной на Рис. 10, повлечет за собой следующие расходы;

(1) Стоимость мелких земляных работ и выравнивания грунта (скажем) = 20 000 ₦
(2) Необходимое количество бетона = 6 м ³ × 42 500 ₦ = 255 000 ₦ = 182 250 ₦
(4) Y8 мм в качестве звеньев = 162 кг × 450 ₦ = 72 900 ₦
(5) Вязальная проволока (скажем) = 13 000 ₦
(6) Требуется опалубка 58 м ² из досок 1″ x 12″ = 58 м ² × ₦1905 = ₦110,490
(7) Требуется раскос 20 шт. = 8000
₦ (8) Общая стоимость работ и надзора = 120 000
₦ Общая стоимость строительства = 781 640

₦ В качестве альтернативы, когда используется ленточный фундамент, вероятные затраты будут следующими:
(1) Рытье ленточного фундамента = 100 000 ₦
(2) Необходимый бетон для ленты = 13,5 м ³ × 42 500 ₦ 573 750
(3) Блокировка до уровня земли = 103 м ² × 3 700 ₦ 381 100
(4) Обратная засыпка ленточного фундамента (скажем) = 10 000 ₦

(5) Общая стоимость труда ( бетонные и блочные работы) = 149 900
₦ (6) Стоимость надзора (скажем) = 50 000
₦ Общая стоимость строительства = 1 264 750

дуплекс может привести к экономии стоимости основания примерно на 38%.
