Схемы отопления в частном доме из полипропилена

Здесь вы узнаете:

Толстые стальные трубы отопительных систем в частных домах знакомы многим. В довесок к ним идут не менее толстые и тяжелые чугунные батареи. В процессе капитального ремонта принято менять их на более современные модели – в домах прокладываются пластиковые трубы и устанавливаются компактные алюминиевые или стальные батареи. В этом обзоре мы поговорим о пластиковых трубах и рассмотрим схемы отопления в частном доме из полипропилена.

Достоинства и недостатки полипропиленовых труб

Металлические трубы используются в автономных отопительных системах все реже и реже. Их место занимают собратья из полипропилена. Они отличаются простотой в монтаже и стойкостью к высокой температуре. Трубы легко спаиваются и режутся, не менее легко закладываются прямо в стены или в полы. В случае поломки на замену поврежденного участка уйдет минимум времени. Если монтаж выполняется с нуля, то при использовании труб из полипропилена сроки проведения работ значительно сокращаются.

Существуют различные размеры труб из полипропилена. Диаметр подбирается исходя из мощности и размеров вашей отопительной системы.

В чем заключаются преимущества труб из полипропилена?

  • Достаточная прочность для работы в автономных системах – пластиковые трубы выдерживают давление до 10 и выше атмосфер, не лопаясь под его воздействием;
  • Стойкость к высоким температурам – комбинированные трубы, сделанные из пластика и алюминия, способны работать при температуре теплоносителя до +95 градусов. Также допускается кратковременное превышение максимально возможной температуры;
  • Отличное прохождение теплоносителя – внутренняя поверхность пластиковых труб очень гладкая, поэтому протеканию теплоносителя ничто не мешает;
  • Отсутствие коррозии – если сталь боится ржавчины, то пластику она не страшна. Они не портятся и не ржавеют, сохраняя свои свойства долгие десятилетия;
  • Продолжительный срок службы – производители уверяют, что полипропиленовые трубы служат по 40-50 лет и даже больше;
  • Стойкость к солям и агрессивным компонентам – полипропилен спокойно реагирует на повышенную кислотность теплоносителя, не разрушаясь и не портясь;
  • Легкость в монтаже – отопительную систему можно запросто смонтировать самостоятельно, без посторонней помощи.

Список достоинств довольно большой, поэтому полипропиленовые трубы и получили столь широкое распространение.

Продолжительный срок службы достигается при соблюдении оптимальных условий эксплуатации без перегрузок по давлению и температуре.

К сожалению, трубы из полипропилена обладают и недостатками:

  • Наличие теплопотерь – за это придется расплачиваться дополнительными расходами на отопление. В некоторых случаях проблема решается с помощью дополнительной теплоизоляции, накладываемой сверху;
  • Нужно научиться правильному монтажу – тем, кто привык работать с металлическими трубами, придется обучаться принципам их монтажа из полипропилена.

Также для монтажа труб придется приобрести специальное оборудование для спайки. Мы рекомендуем обратиться в магазины теплотехники и сантехники по вопросу аренды оборудования – многие магазины дают «паяльники» в аренду, с посуточной оплатой, что обеспечит дополнительную экономию.

Выбираем полипропиленовые трубы

Полипропиленовые трубы для отопления имеют в своей конструкции алюминиевый слой, для большей устойчивости к высоким температурам.

Обычные пластиковые трубы для отопления не подходят – высокая температура теплоносителя может привести к их повреждению. Поэтому в отопительных системах используются армированные трубы. В своей структуре они содержат алюминий или стекловолокно, что делает их более крепкими и устойчивыми к высокой температуры. Такие изделия как нельзя лучше подходят для использования в отопительных системах.

Выбирая трубы из полипропилена, нужно обратить внимание на производителя. Самый лучший вариант – покупать продукцию от наиболее распространенных брендов, которых не так уж и много. Взяв продукцию малоизвестного производителя, вы можете столкнуться с ситуацией отсутствия подходящих фитингов и прочих аксессуаров – если в системе что-то сломается или потребуется ее переделка, монтажные и ремонтные работы могут затянуться до нахождения нужных элементов.

Для монтажа труб желательно использовать неразъемные фитинги – они обеспечивают прочное и герметичное соединение. Монтажные работы производятся с помощью специального паяльного инструмента.

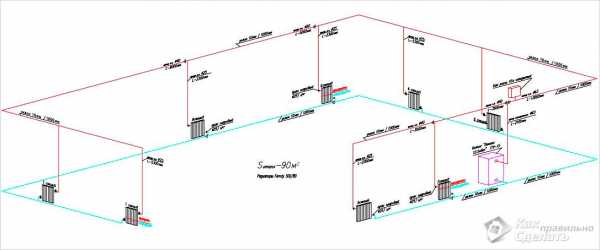

Схема отопления в частном доме

В частных домах часто используется однотрубная система отопления с циркуляционным насосом.

Схемы отопления в частном доме, с трубами из полипропилена, могут быть самыми разными. Например, ничто не мешает проложить однотрубную систему, дополненную циркуляционным насосом – она обеспечит интенсивное протекание теплоносителя и равномерный прогрев помещений. Возможно применение вертикальных двухтрубных систем с нижней и верхней разводкой. Хотите сделать горизонтальную разводку – пожалуйста.

Таким образом, в частных домах используются самые разные схемы отопления. Они хорошо прогревают помещения, но в них крайне желательно использовать циркуляционные насосы. Благодаря этому обеспечивается нормальная циркуляция теплоносителя.

Монтаж полипропиленовых труб

Для пайки полипропиленовых труб используется специальный аппарат.

Для монтажа полипропиленовых труб используются специальные инструменты и фитинги. Паяльный инструмент намертво сваривает изделия, образуя надежное и герметичное соединение. Резка осуществляется обычной ножовкой по металлу или с помощью специальных ножниц – данное оборудование можно взять в аренду. При резке труб необходимо обеспечить соблюдение углов.

Так как внутри пластиковых труб для отопления присутствует армировка из алюминия, края после резки подлежат зачистке – используйте для этого подходящую наждачную бумагу. Разогретые трубы и фитинги соединяются друг с другом в горячем состоянии, причем место соединения во время остывания должно оставаться неподвижным – перекосы здесь не допускаются. Если нужно обеспечить стыковку пластиковой и металлической труб, используйте для этого специальные фитинги.

remont-system.ru

Отопление в частном доме из полипропиленовых труб своими руками

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Чтобы сэкономить деньги на услугах специалистов, можно установить отопление в частном доме из полипропиленовых труб своими руками. Такой подход поможет самому контролировать все рабочие процессы. В результате получится не только сэкономить, но получить действительно надежные гарантии качества.

Самостоятельно можно точно выполнять наиболее ответственные операции

Содержание статьи

Целесообразность применения полипропиленовых труб

Следует отметить положительные особенности труб, изготовленных из полипропилена:

  • Их стенки отличаются низкой теплопроводностью, поэтому такая система будет выполнять свои функции эффективно.
  • Улучшенные изоляционные свойства снижают уровень шумов, которые издает жидкость при перемещении.
  • Этот полимер химически нейтрален. Он не окисляется, сохраняет целостность структуры в течение длительного срока эксплуатации.
  • Отсутствие ржавчины снижает нагрузку на фильтры, краны.

Качественные полипропиленовые трубы долговечнее, чем металлические аналоги

  • При аварийном замораживании системы трубы не лопаются (как металлические изделия). Данный пункт особо важен для системы отопления частного дома, где не исключены подобные неприятности.
  • Относительно небольшой вес снижает нагрузку на строение.
  • Монтаж инженерной системы отличается простотой. Для ее создания не понадобится сварочное оборудование и умение обращаться с ним. Соединения элементов получатся герметичными без резьбовых узлов и уплотнительных прокладок.
  • В отдельных ситуациях пригодится отсутствие электропроводности.
Качественное соединение полипропиленовых деталей получается цельным, без швов и дефектов

Для объективности следует упомянуть относительно большой коэффициент теплового расширения. В таблице приведены примерные цифры для труб длиной 10 метров, если нагреть их на 45°C:

Материал (комбинированная конструкция)Увеличение длины по сравнению с начальным значением, ммРазница в мм по сравнению с образцом из полипропилена
Чугун50-590
Сталь56-584
Медь
83-557
Металл + полимер125-515
Полипропилен + алюминий
145-495
Полипропилен + стекловолокно295-345
Полипропилен6400
Полибутилен740100

Для соединения полипропиленовых и металлических труб применяют специальные переходные узлы

Технические характеристики полипропиленовых труб для отопления

Так как в данном случае подразумевается наличие высоких температур, следует приобретать специализированные изделия. Их создают из трансформированного особым образом полипропилена, когда в стандартную молекулярную цепочку добавляют участки из этилена. Это обеспечивает возможность кратковременной работы в диапазоне от +105°C до +115°C. Точные значения указаны в сопроводительной документации производителя.

Армирование алюминием

Алюминий и стекловолокно добавляют для повышения прочности и уменьшения коэффициента расширения. Ниже приведены типовые обозначения в названиях:

Тип трубыСистемаРекомендованная максимальная температура теплоносителя, в °CНоминальное давление в системе, МПа
PN 10Холодное водоснабжение201
PN 10«Теплый пол»451
PN 16
Холодное и горячее водоснабжение601,6
PN 20Горячее водоснабжение952
PN 25Горячее водоснабжение (частные и централизованные системы)952,5

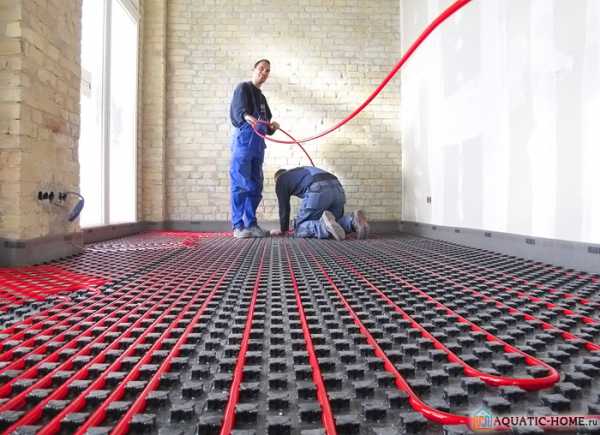

В системе «теплый пол» обязательно использование качественных труб

Цена пропиленовых труб для отопления

Стоимость изделий зависит от типа материалов и конструкции, толщины стенок. Имеет значение товарная марка. Дать точный совет сложно, ведь изменения на рынке вызывают самые разные факторы, в том числе колебания валютных курсов. Будет справедливым утверждение, что цена полипропиленовых армированных стекловолокном труб для системы отопления будет выше. С другой стороны надо помнить, что не везде понадобится именно такое усиление конструкции.

ИзображениеВнешний диаметр, ммТолщина стенок, ммТипЦена за пог.м., руб
Полипропилен
201,9PN 1038
202,8PN 1651
203,4PN 2056
Полипропилен + алюминий
202,8PN 16111
203,4PN 20124
Полипропилен + стекловолокно
202,8PN 1671
203,4PN 2088

Широкий ассортимент трубопроводных изделий пригодится для решения разных задач

Особенности монтажа

При проектировании системы отопления в частном доме из полипропиленовых труб своими руками следует внимательно изучить вопросы теплового расширения. Даже при выборе самых дорогих изделий, армированных алюминием, соответствующие изменения будут существенными. Для компенсации температурных трансформаций при прокладке трассы чередуют жесткую фиксацию с креплениями, не препятствующими подвижности в линейном направлении. Применяют «П» – образные и участки другого вида, которые созданы с учетом возможных деформаций.

Кольцевые компенсаторы на вертикальных участках

Например, один кольцевой компенсатор при диаметре трубы 20 мм устанавливают на каждые 30 м. погонных трассы при использовании изделий. Эти данные применяют при использовании полипропиленовых изделий, армированных алюминием сверху. Но они справедливы только для определенной модели. Надо уточнять конкретные справочные данные по выбранным комплектующим деталям.

При проходе стен, межэтажных перекрытий, в отверстия вставляют отрезки труб большего диаметра. Разные мнения имеют профильные специалисты по поводу монтажа системы в стяжке и в других монолитных элементах строительных конструкций. Опытные мастера размещают трассу в специальных каналах.

Размеры штробы делают достаточными для монтажа. Если заливают конструкцию бетоном, поверхностный слой создают не менее 2,5-3 диаметров трубы

Выбор схемы отопления

Дешевле других вариантов – однотрубная схема водяного отопления частного дома своими руками. В таком проекте радиаторы отопления соединяются последовательно, поэтому количество составляющих трассы минимально. Но надо отметить, что самые дальние приборы будут работать с небольшой температурой жидкости. Их автономная регулировка невозможна, равно как и подключение оборудования к управляющему современному комплексу категории «умный дом».

Однотрубная система не способна эффективно выполнять свои функции во всех помещениях дома

Больше возможностей у пользователей при выборе схемы с распределительным устройством. Для питания отдельных радиаторов, или нескольких блоков, используется коллектор. При необходимости можно установить датчики и электромагнитные приводы  для автоматизированного подержания комфортной температуры.

Статья по теме:

Гидрострелка: назначение, принцип работы и расчет. Немногие знают, для чего нужно это полезное приспособление. Предлагаем познакомиться поближе с его возможностями в отдельной публикации нашего портала.

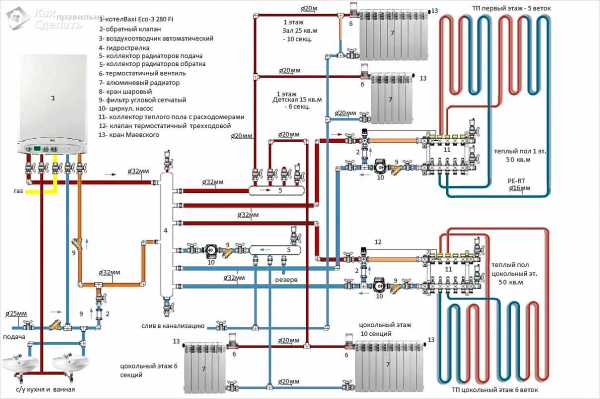

Распределительный узел коллекторной системы

Комплектация проекта

Отопление в частном доме из полипропиленовых труб своими руками будет создать проще, если заранее подготовить необходимые материалы, инструменты:

  • Кроме определенного количества труб приобретают фитинги, задвижки, краны и другие части трассы.
  • В систему включают бак для теплоносителя, расширившегося при нагреве. Для защиты от чрезмерного давления устанавливают специальный клапан.
  • Радиаторы оснащают регуляторами и кранами Маевского.
  • Для работы с трубами понадобится резак и специальный аппарат для пайки.
Полезный совет! Точный список составляется на основе требований проекта. Список надо проверить, чтобы сократить время на поездки по магазинам.

Комплектующие детали

Отопление в частном доме из полипропиленовых труб своими руками: особенности отдельных работ

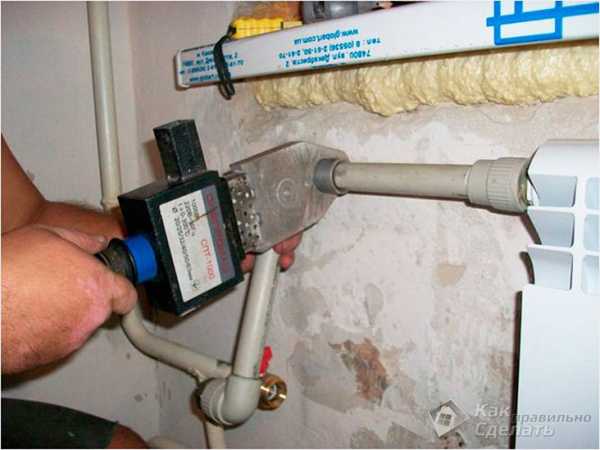

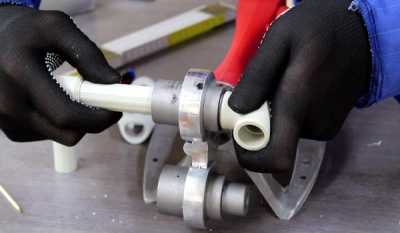

Для соединения конструкции понадобится «паяльник». Этот аппарат можно взять в аренду вместе с набором насадок. Их вставляют в отверстия нагревательного элемента и включают электропитание. Детали из полимера нагревают, снимают с насадки и соединяют вместе без лишнего давления и нарушения геометрии. Все временные интервалы и другие параметры должны соответствовать рабочей инструкции.

Аппарат для сварки полипропиленовых труб

Далее приведены сведения по одному размеру трубы:

  • Температура нагрева, °C – 260.
  • Наружный диаметр, мм – 20.
  • Время нагрева, с – от 4 до 5.
  • Интервал от момента отделения изделия до присоединения к другой нагретой поверхности, с – от 3 до 4.
  • Выдержка, в течение которой материал утратит пластичность, с – от 100 до 120.

Армирование полипропиленовых труб стекловолокном не создает дополнительных трудностей при соединении деталей. Их можно разрезать обычной ножовкой по дереву. Если имеется внутренний слой из алюминия, необходимо край делать очень ровным. Для этого применяют специальный инструмент.

С «паяльником» можно работать в сложных условиях

Выводы и рекомендации

По отзывам профессионалов, полипропиленовые трубы подходят для отопления. Их преимущества будут использованы в полной мере, если учесть рассмотренные выше сведения.

Профессионалы создают соединения быстро и точно. Новичку придется потренироваться

Чтобы сократить стоимость надо внимательно изучить особенности проекта. Где есть свободный доступ, можно применять изделия дешевле, из полипропилена без армирования. Для полного анализа необходимо рассмотреть:

  • разные виды изделий;
  • технологии монтажа;
  • совместимость с отопительными системами современного уровня.

Следует сложить совокупные затраты с эксплуатационными расходами. Обязательно проверьте срок службы, заявленный производителем.

Секреты монтажа полипропиленовых труб (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Схема отопления из полипропиленовых труб в частном доме

Желая сделать свой дом комфортнее и уютнее, хозяева часто сталкиваются с проблемой создания или модернизации системы отопления своими руками. Эта задача вполне под силу каждому. Давайте подробно разберемся, с чего начинать и как действовать, чтоб ваше водяное отопление надежно служило долгие годы.

Большинство владельцев сегодня выбирают полипропиленовые трубы и фитинги для отопления частного дома. И это вполне закономерно, так как полипропилен имеет большое количество преимуществ по сравнению с другими материалами при сравнительно низкой стоимости и простоте монтажа.

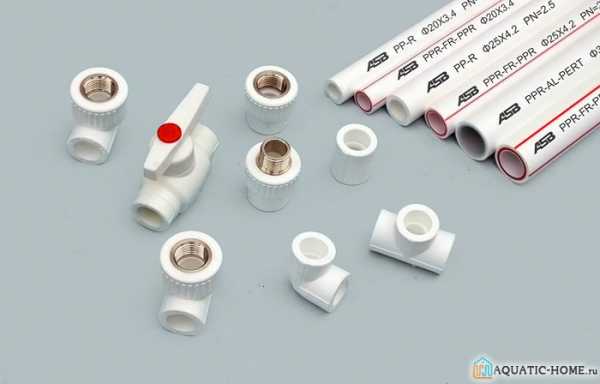

Полипропиленовые трубы и фитинги

Водяное отопление характеризуется относительно высокой температурой теплоносителя, которая может вызвать значительные тепловые удлинения трубопроводов. В связи с этим обычный полипропилен использовать нельзя, применяются исключительно армированные полипропиленовые трубы для отопления. Для усиления полипропилена используется стекловолокно либо алюминий.

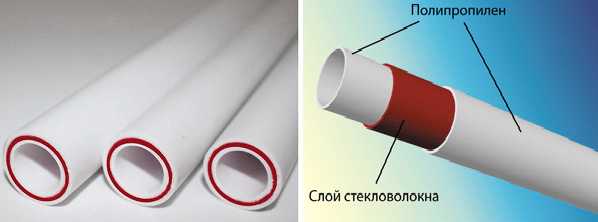

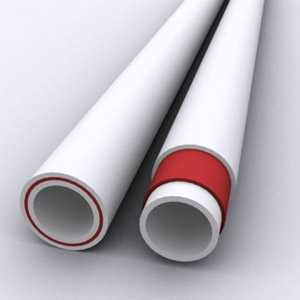

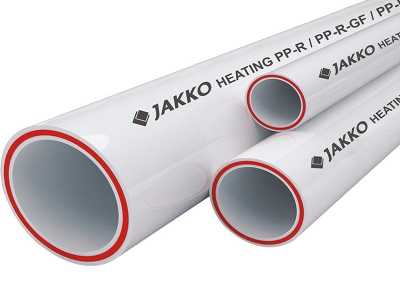

Полипропиленовая труба со стекловолокном

Армирующий слой имеет значительно меньшую степень линейного расширения, чем полипропилен, и препятствует появлению таких нежелательных явлений как изгибание и провисание трубопроводов при нагреве.

Провисание нагретых трубороводов

Кроме неприглядного вида с эстетической точки зрения, температурные деформации способны создать серьезные напряжения в трубопроводах и стать причиной появления трещин в строительных конструкциях либо утечек теплоносителя.

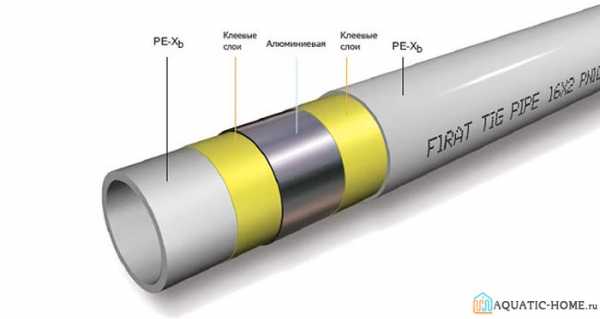

Усиление полипропиленовых труб для отопления с введением внутреннего алюминиевого слоя может выполняться 3 различными способами:

  • Слой сплошного металла находится внутри полипропиленовой трубы;
  • Слой сплошного металла находится у самой поверхности;

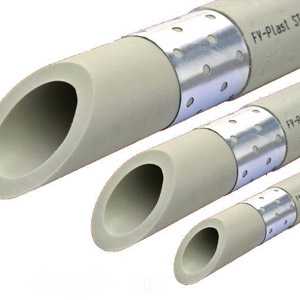

  • У поверхности материала располагается перфорированный слой алюминия.

Для соединения полипропиленовых элементов применяется пайка. Торец трубы и необходимый фитинг нагреваются с помощью паяльника, а затем жестко соединяются между собой, создавая после застывания надежный однородный стык.

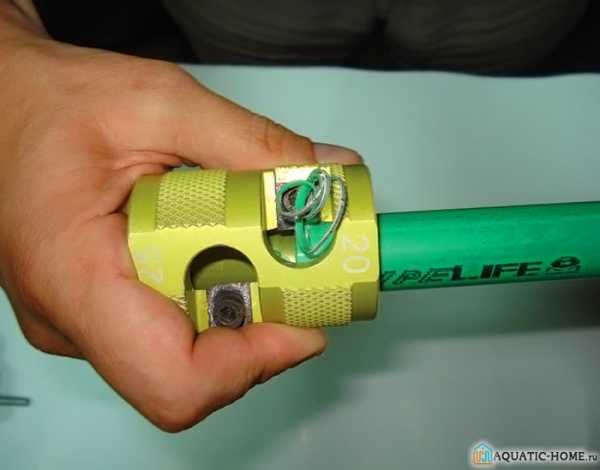

Армирующая алюминиевая фольга удаляется в месте соединения. Если металл у поверхности, то его счищают с помощью специальной зачистки либо ножа, а если внутри, то вычищается внутренний слой с помощью торцевателя. Это обеспечивает надежность соединения торца трубы с фитингом и защищает алюминий от возможного повреждения и расслаивания в процессе эксплуатации.

Перед тем, как приступать к самостоятельному монтажу системы отопления полипропиленовыми трубами, обязательно внимательно изучите все рекомендации и выполните несколько тренировочных паек!
Начинающему монтажнику лучше выбрать полипропиленовые трубы армированные стекловолокном для отопления своего дома, так как они не нуждаются в обработке перед пайкой, что ускоряет работу и избавляет от необходимости покупки дополнительного инструмента.

К тому же они явно выигрывают по соотношению стоимость-качество. Следует лишь учесть небольшое увеличение длины при нагревании у труб со стекловолоконной фиброй. При пересечении стен трубы заключают в гильзы, которые позволяют полипропиленовой трубе свободно перемещаться, а между внутренними углами стен и поворотами трубопровода оставляют пространство для компенсационного хода при тепловом удлинении.

Не имея профессиональных навыков, довольно сложно разобраться в широком ассортименте торговых марок и определиться, из чего же лучше монтировать свое водяное отопление. Поэтому, как показывает практика, лучше довериться опыту большинства и отдать предпочтение наиболее распространенным известным брендам. Более дорогие трубы кроме повышенной надежности обладают также очень важным плюсом для новичка — обычно их легче паять, они прощают незначительные огрехи при стыковке элементов.

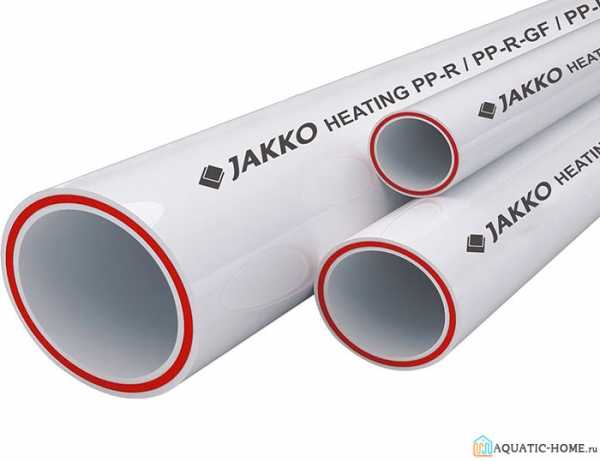

Таким образом, полипропиленовая труба армированная стекловолокном известного производителя является идеальным решением для монтажа системы отопления частного дома своими руками.

В маркировке трубы обязательно должна присутствовать надпись PN 25. Диаметр полипропиленовых труб для отопления выбирается по расчету, пропорционально требуемому расходу теплоносителя согласно тепловой нагрузке и выбранной схемы системы отопления.

Достоинства и недостатки полипропиленовых труб

Система отопления из полипропиленовых труб имеет следующие достоинства:

  1. Доступная цена и качество.
  2. Гладкая внутренняя поверхность трубы позволяет пропускать теплоноситель с минимальными потерями давления.
  3. Надежность.
  4. Стойкость к коррозии и гидроударам.
  5. Хорошая ремонтопригодность.
  6. Высокая тепло- и звукоизоляция.
  7. Большая упругость, обеспечивающая устойчивость к замерзанию воды в системе.
  8. Экологичность.
  9. Рабочее давление до 10 атмосфер.
  10. Температура транспортируемой жидкости до 95 °С.
  11. Расчетный срок службы более 50 лет.
  12. Возможность скрытой прокладки в стенах и полах.
  13. Простота сборки позволяет быстро и легко осуществить монтаж системы отопления частного дома своими руками.

Справедливости ради стоит отметить и незначительные недостатки, характерные для полипропиленовых труб:

  • Высокий коэффициент линейного расширения;
  • Необходимость защиты от солнечных лучей, т.к. они негативно влияют на структуру полимера;
  • При нагреве до 175 °С происходит плавление полипропилена;
  • Покупка у непроверенного производителя может привести к неожиданным сюрпризам в связи с существенным снижением всех показателей из-за низкокачественного сырья и нарушения технологии производства.

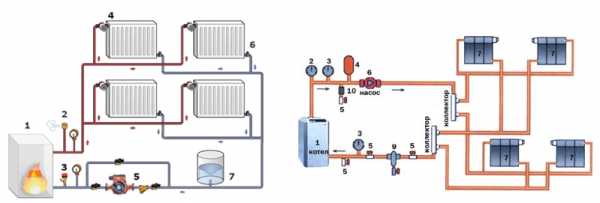

Схемы отопительных систем

Если в квартирах обычно используется зависимая схема отопления, работающая от тепловой сети, то в частном доме приходится задумываться об установке собственного котла отопления и о том, как его обвязывать. За независимость от внешних факторов и возможность самостоятельно задавать комфортную температуру в помещениях приходится платить дополнительными хлопотами при обустройстве системы отопления и затратами на котельное оборудование плюс комплектующие.

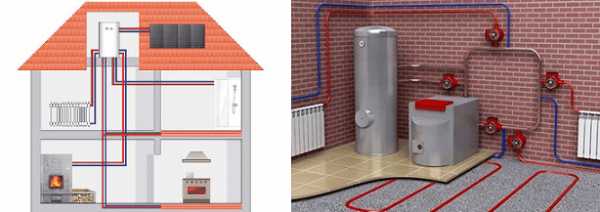

Независимая схема организации обогрева частного дома подразумевает кроме прокладки труб еще и установку котла отопления. Наиболее экономным вариантом на сегодня является комбинирование электрического с твердотопливным котлом. В связи со спецификой этого оборудования должны быть приняты следующие меры предосторожности:

  1. В виду выделения большого количества тепла при сгорании дров для обвязки напольного котла на твердом топливе желательно использовать металлические трубы с последующим переходом на полипропилен с помощью специальных муфт.
  2. Для надежной работы электрического котла необходимо обеспечить постоянное напряжение в сети.
  3. Схема обвязки напольного котла на твердом топливе обязательно должна включать наличие расширительного бака и группы безопасности.

В зависимости от герметичности система отопления может быть открытая либо закрытого типа. Первая подразумевает наличие на чердаке открытой емкости для расширяющегося при нагреве теплоносителя, вторая имеет возле котла отопления специальный закрытый бак с мембраной.

Открытая система может быть использована только при естественном движении теплоносителя. В этом случае он перемещается самотеком за счет гравитационного давления. В системе закрытого типа перенос рабочей жидкости обеспечивается с помощью циркуляционного насоса.

Несмотря на кажущуюся дешевизну отопления без насоса, самотечная схема потребует существенных затрат на трубы, так как она хорошо работает только при больших диаметрах и соответственно требует значительных капитальных затрат на трубы. При этом возможна только открытая прокладка.

Схемы отопления с принудительной циркуляцией на практике оказываются экономичнее и эстетичнее, лучше поддаются регулировке и обеспечивают более высокий КПД. Система водяного отопления закрытого типа с насосом работает стабильнее, чем самотечная. Она обеспечивает всегда постоянное давление и хорошую циркуляцию, а соответственно и равномерное распределение тепла.

Открытая система может быть оправдана лишь для небольших домов и в районах с перебоями подачи электроэнергии. Перед тем, как создавать водяное отопление частного дома своими руками, необходимо определиться с принципиальной схемой, способом циркуляции и схемой разводки труб, тщательно все спроектировать и составить необходимые чертежи.

От правильного выбора на этапе проектирования зависит эффективность работы схем отопления, удобство эксплуатации и комфорт жильцов.

Исходя из типа применяемой разводки, различают 3 основные схемы отопления из полипропиленовых труб в частном доме: однотрубная, коллекторная и двухтрубная.

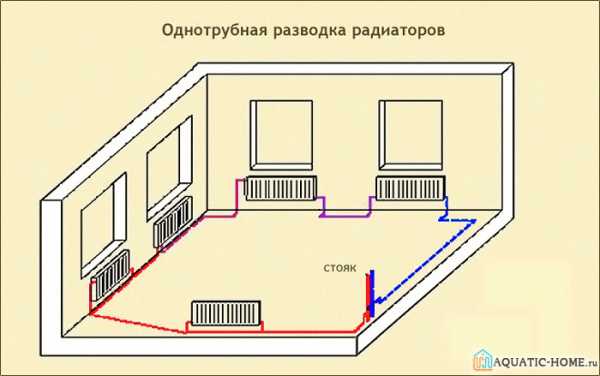

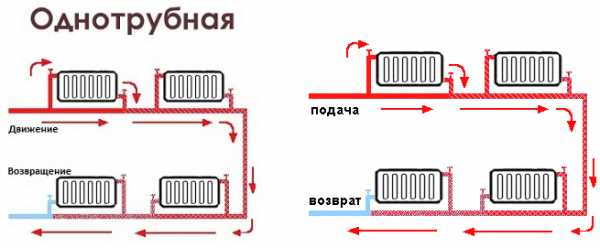

Однотрубная схема

Самая дешевая и простая в выполнении схема разводки отопления. Теплоноситель в системе однотрубного отопления последовательно заполняет все отопительные приборы. При этом каждый последующий радиатор получает все более охлажденную воду, тепло распределяется не равномерно. В системах закрытого типа, где насос обеспечивает хорошую циркуляцию, этот недостаток почти незаметен.

Однотрубная система отопления схема закрытого типа

Как показывает практика, при определенных условиях возможно полное остывание воды еще до входа в последние батареи отопления и как результат – удаленные от котла помещения остаются холодными.

Если вам нужно надежное водяное отопление, которое стабильно работает и комфортная температура во всех комнатах, то однотрубной схемы системы отопления следует избегать. Она может быть оправдана лишь для маленьких домов, при этом первыми по ходу движения теплоносителя подключают жилые комнаты, а потом помещения технического назначения.

Коллекторная схема

Более сложная и затратная по материалам схема водяного отопления, но позволяющая обеспечить равномерное распределение тепла, удобство эксплуатации и высокую надежность системы. На выходе из котла отопления или на каждом ответвлении от стояка устанавливается коллекторная гребенка, к которой подключаются горизонтальные ветки либо отдельные приборы.

Наиболее актуально применение этой схемы подключения приборов в больших коттеджах со сложными разветвленными системами. Она позволяет регулировать параметры температуры и давления для каждой ветки или прибора отдельно.

Если в вашем доме будет использоваться схема комбинированного отопления, то есть сочетание классического радиаторного отопления с теплыми полами, то вы однозначно сделаете правильный выбор, остановившись на коллекторной схеме.

Предусматривает параллельное подключение отопительных приборов к подающему и обратному трубопроводу. Каждый радиатор независимый от других и получает на входе теплоноситель практически одинаковой температуры.

При аварийной ситуации можно отключить один или несколько приборов без ущерба для работоспособности системы. Двухтрубная схема монтажа позволяет применить скрытую прокладку и легко спрятать трубопроводы в пол. В большинстве случаев именно эта схема отопления частного дома является наиболее оптимальной.

Двухтрубная схема отопления с нижней разводкой

В частном доме может применяться как горизонтальная, так и вертикальная разводка трубопроводов. Вертикальная разводка применяется в домах с количеством этажей 2 и более. Она наиболее характерна для больших коттеджей.

Теплоноситель движется по стоякам от этажа к этажу. Возможна организация отопления с нижней разводкой и с верхней в зависимости от расположения подающего трубопровода относительно радиаторов. Схема отопления двухэтажного дома может выполняться также и с горизонтальной разводкой, когда от одного стояка расходятся по дому горизонтальные ветки на каждом этаже. Схема отопления одноэтажного дома однозначно будет горизонтальной.

Горизонтальная разводка

Горизонтальная схема подключения радиаторов в современных частных домах является наиболее распространенной. Она позволяет сделать отапливаемый дом комфортным как по тепловому режиму, так и эстетике. Отдельные приборы и ветки могут отключаться без ущерба для основной системы и регулироваться по необходимости.

Принципиальная схема отопления может быть однотрубная либо двухтрубная. В зависимости от способа прокладки бывает периметральная и лучевая.

Периметральная разводка

Периметральная разводка предусматривает прокладку труб вдоль стен по периметру квартиры, возможна также скрытая прокладка в конструкции пола. Такую систему водяного отопления удобно монтировать как при новом строительстве, так и при реконструкции. Основной недостаток – значительная длина трубопроводов и сложность обеспечить возможность слива воды с системы.

Схема отопления с горизонтальной периметральной разводкой

Лучевая разводка предусматривает отдельное подключение каждого радиатора к общему коллектору кратчайшим путем, схема подключения приборов напоминает солнечные лучи. Она позволяет пользователю осуществлять индивидуальную настройку каждого прибора, и обеспечивает легкую гидравлическую балансировку.

Эта схема системы отопления удобна при новом строительстве, трубы укладываются на черновую поверхность пола и заливаются стяжкой. К недостаткам можно отнести сложность ремонта, так как в случае аварийной ситуации весьма затруднительно добраться до трубопроводов. Расход труб при лучевой разводке больше, чем в других вариантах, но это компенсируется снижением их диаметров. Именно эта схема разводки трубопроводов является типовой для большинства современных коттеджей.

Выводы

Приступая к монтажу системы отопления из полипропиленовых труб в частном доме, внимательно изучите технологию пайки полипропилена, проанализируйте все возможные схемы водяного отопления, определите необходимые тепловые нагрузки, составьте планы и трехмерные чертежи.

Постарайтесь предварительно проконсультироваться со специалистом в области теплотехники и согласовать с ним проект будущей системы. Заручившись поддержкой опытного человека в технических вопросах и тщательно подготовившись, вы легко справитесь с устройством системы водяного отопления частного дома своими руками.

homeframe.ru

Справятся даже новички! Изготовление системы отопления в частном доме из полипропиленовых труб своими руками

Недорогой и технологичный вариант для отопления — пластиковые трубы.

Они долговечны, легко монтируются и недороги. Хорошо спаянная система из полипропилена способна служить 30–60 лет без ремонта, но есть факторы, значительно снижающие срок службы и надёжность.

Это избыточная температура, давление, длительное воздействие прямых солнечных лучей. Полипропиленовые трубы не стоит использовать при подключении твердотопливного котла, на паровых магистралях, при контакте с раскалённым металлом, в системах отопления многоквартирных высотных зданий.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Виды полипропиленовых труб

На всем протяжении изделия производитель делает маркировку. В ней указываются вид материала, номинальное давление, температура эксплуатации, диаметр, толщина стенки, защита от ультрафиолета.

В зависимости от материала стенки выделяются трубы:

  • Монолитные. Служат для транспортировки жидкостей при невысоком давлении и температуре. Применяются для водопровода, в поливочных системах. Обозначаются как PPH, PPB. Номинальное давление PN15, PN 20.
  • Рандомсополимерные. Применяются в водопроводах и при организации низкотемпературного отопления — тёплые полы. Обозначаются PPR. Номинальное давление PN20 - PN 25.
  • Термостойкие армированные — PPS. Прочность таких труб выше металлопластика, применяются в системах отопления. Номинальное давление PN 25. Выдерживают температуру 95 °C, используются в любых системах ото

ogon.guru

Монтаж труб отопления своими руками

Самостоятельный монтаж труб домашнего отопления довольно непростое дело, но вполне выполнимое. В основе работы лежит сварка отдельных участков трубы в целую систему отопления, подключение радиаторов и отопительного котла. Чтобы выполнить сварку металлических труб, вам придется воспользоваться услугами сварщика. Такая процедура сулит лишние расходы, а также дым и копоть от сварки в квартире. Ну а если вы решили выполнить монтаж труб отопления своими руками, используйте для работы полипропиленовые трубы.

Разводка трубопровода

Схема системы отопления

От правильной разводки трубопровода зависит работоспособность вашей системы отопления. Существуют различные схемы систем отопления, но выделяют две, самые популярные:

Система верхнего разлива воды очень выгодна своей независимостью от принудительной циркуляции воды. Нагретая в котле вода будет подниматься по трубе в верхнюю точку и по трубопроводу опускаться через радиаторы в нижнюю (обратную) трубу. С обратной трубы вода снова стекает в котел для подогрева. Для работы этой системы трубопровод монтируют по уровню. Надо, чтобы от выхода котла в сторону его входа, по всему трубопроводу был небольшой уклон для произвольной циркуляции воды.

Система верхнего разлива воды

Выгодна такая система тем, что не требует установки насоса для циркуляции воды. Вы экономите на электричестве, а при его отключении отопительная система продолжает работать. Недостаток системы заключается лишь в ее неэстетичности. Верхняя труба применяется большего диаметра, чем в системе с нижним разливом. Такой трубопровод сложнее спрятать в стене. Кроме того, сэкономив на электричестве и приобретении насоса, вы переплатите за увеличенное потребление энергоносителя, применяемого для работы котла.

Система нижнего разлива воды позволяет применять пластиковые трубы малого диаметра. Циркуляцию воды в трубопроводе будет обеспечивать насос. Такой вид системы имеет большее КПД, чем рассмотренный выше.

Система нижнего разлива воды

К достоинствам монтажа трубопровода относится укладка тонкой пластиковой трубы под полом здания и подключение к ней системы теплого пола. К радиатору из-под пола будут выходить два маленьких отрезка трубы для подключения. Минус данной системы состоит в ее зависимости от насоса. Отключили электроэнергию или сломался насос – системой отопления вы пользоваться не сможете.

Монтаж трубопровода

Все работы начинайте с составления плана отопительной системы. Если вы решили выполнить монтаж отопления из полипропиленовых труб, потренируйтесь выполнять пайку соединений на ненужных кусках трубы. Это спасет вас от лишнего брака в работе. Исходя из составленного плана, приобретите необходимое количество полипропиленовых труб, фитинги, краны, паяльник.

  • В стенах и перекрытиях здания, где будет проходить трубопровод, пробейте перфоратором отверстия.
  • Ножницами для резки труб нарежьте необходимых размеров куски, на краях снимите маленькую фаску, для лучшего входа трубы в фитинг. На армированной трубе зачищаете край от фольги на расстоянии глубины фитинга. Армированная труба, покрытая сверху пластиком, в зачистке не нуждается.
  • Разогрейте паяльник и подготовьтесь к пайке. Рассчитайте так, чтобы большую часть пайки конструкции выполнить на столе. У стены должны остаться последние точки пайки для соединения всей конструкции. Такой способ монтажа облегчит вам работу, и вы не будете в неудобной позе с паяльником на полу паять каждый стык трубы.
  • Вставьте край трубы в насадку паяльника с одной стороны, и одновременно фитинг – с другой стороны. Прогрейте при температуре 260°C. Снимите заготовки с паяльника и соедините, вставив трубу в фитинг. Почувствовав упор стенки фитинга, не делайте больше давления на трубу. Иначе сдавленный край может уменьшить диаметр пропускного отверстия. Через пару секунд заготовки спаяются. Для пайки труб разного диаметра необходимо свое время, которое можно найти в этой таблице:

Время для пайки труб разного диаметра

  • Выполнив пайку всех возможных участков на столе, уложите заготовки на свое постоянное место и закрепите трубы в специальных держателях. Далее вам придется спаять на весу все заготовки в единый трубопровод.
  • На следующем этапе приступайте к подключению к вашей системе радиаторов. На каждый вход и выход радиатора желательно установить шаровой кран. При выходе одного радиатора из строя, кранами можно будет отключить его, а вся система отопления будет продолжать свою работу. При установке кранов все резьбовые соединения уплотняйте ФУМ лентой. В кран вкрутите фитинг с переходом с резьбы на пластик и припаяйте к общей системе трубопровода. Но такой вид соединения будет неразъемным. Для замены радиатора вам придется перерезать трубу, а потом опять выполнять пайку. Чтобы избежать такой проблемы, установите между фитингом и краном разъемное соединение – американку.
  • Полностью готовую систему отопления продуйте компрессором, направив поток воздуха в верхнюю трубу – подачу. Воздух беспрепятственно должен пройти по всему трубопроводу и радиаторам и выйти в нижнюю трубу – обратку. Если воздух не проходит, значит, во время пайки вы сделали брак и запаяли проходное отверстие трубы. Тут уж ничего не поделаешь, придется местами резать трубопровод и искать бракованную пайку.
  • После успешного испытания подключите трубы к насосу и отопительному котлу. Имейте в виду, что котел должен располагаться в самой нижней точке от всей трубопроводной системы и отдельной комнате. Подключение делаете все теми же фитингами с переходом резьбы на пластик.
  • Закачайте в систему воду, стравите с радиаторов воздух и проверьте все соединения.

Разводка труб выполнена

После этого ваша система отопления готова к работе, можете включать насос и разжигать котел. А полипропиленовые трубы дадут вам гарантию качественной работы системы, минимум на 50 лет.

Видео

В этом видео специалист поделится своими знаниями и расскажет, как выполнить монтаж системы отопления дома своими руками:

kakpravilnosdelat.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
