Содержание

схема глубинного и простейшего металло детектора

Устройство позволяющее отыскивать металлические предметы, расположенные в нейтральной среде, например, грунте, за счет их проводимости называют металлодетектором (металлоискателем). Это прибор позволяет находить металлические предметы в различных средах, в том числе и в организме человека.

Металлоискатель X-Terra 305.

Во многом благодаря развитию микроэлектроники металлодетекторы, которые выпускают множество предприятий по всему свету, обладают высокой надежностью и небольшими габаритно-весовыми характеристиками.

Работа сапера с металлоискателем

Еще не так давно, такие приборы можно было чаще всего увидеть у саперов, то теперь, ими пользуются спасатели, кладоискатели, работники коммунальных служб при поиске труб, кабелей и пр. Более того, многие «кладоискатели» применяют металлодетекторы, которые они собирают своими руками.

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Принцип работы металлоискателя

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Схема металлоискателя

Приборы этого класса обладают следующими достоинства:

  • простота конструкции;
  • большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

  • металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
  • технологические сложности при производстве изделия.

Другими словами, устройства этого типа перед работой необходимо настраивать своими руками.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Но кроме этого, при их эксплуатации необходимо учитывать и то, что у них высокое энергопотребление.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

  1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и  для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
  2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
  3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
  4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
  5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Конструкция металлоискателя

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Вот такая относительная простота конструкция и позволяет изготовлять металлоискатели своими руками.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

  1. Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
  2. Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
  3. Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
  4. Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
  5. Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
  6. Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
  7. Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
  8. Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».

Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.

Основные параметры

Как и любое техническое устройство металлодетектор обладает определенными параметрами, характеризующими их функциональные свойства.

Глубина обнаружения

На первом месте стоит глубина обнаружения металла. Кстати, многие компании, производящие подобные устройства не показывают предельную глубину, на которой их продукция может обнаружить металлические изделия. И если такая цифра и указана, то, скорее всего, это данные полученные во время лабораторных испытаний. То есть, реальные, полевые условия существенно отличаются от лабораторных (полигонных).

Это значит, что при выполнении реальной работы своими руками, глубина обнаружения будет несколько меньше, чем указано в паспорте. Почему так происходит? Дело в том, что состав грунта оказывает существенное влияние на способности металлодетектора. В самом деле, одно дело вести поиск в речном песке, а другое в грунте с высоким содержанием железа. Металлические изделия, особенно те, которые длительное время находятся на глубине, окисляются и изменяют свои свойства и это оказывает влияние на возможности обнаружения объекта.

Глубина обнаружения металлоискателем

Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.

Частота работы

Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.

Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.

Металлоискатель с дискриминацией металлов

Современные металлодетекторы оснащаются такой функцией, как дискриминация металла. Она позволяет различать тип материала находящегося на глубине. При этом при обнаружении черного металла в наушниках поисковика будет звучать один звук, а при обнаружении цветного другой.

Такие устройства относят к ипульсно – балансным. Они используют в своей работе частоты от 8 до 15 кГц. В качестве источника применяют батареи в 9 – 12 В.

Приборы этого класса способны обнаружить золотой предмет на глубине в несколько десятков сантиметров, а изделия из черных металлов на глубине порядка 1 и более метра.

Металлоискатель с дискриминацией металлов

Но, разумеется, эти параметры зависят от модели устройства.

Как собрать самодельный металлоискатель своими руками

На рынке существует множество моделей приборов для поиска металла в грунте, стенах и пр. Несмотря на его внешнюю сложность, изготовить металлоискатель своими руками не так и сложно и это может сделать практически любой человек. Как уже отмечалось выше, любой металлоискатель состоит из следующих ключевых компонентов – катушки, дешифратора и сигнализирующего устройства блока питания.

Для сборки своими руками такого металлоискателя необходим следующий набор элементов:

  • контроллер;
  • резонатор;
  • конденсаторы разных типов, в том числе и пленочные;
  • резисторы;
  • излучатель звука;
  • стабилизатор напряжения.

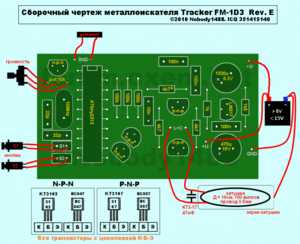

Металлоискатель простейший своими руками

Схема металлоискателя не отличается сложностью, а найти ее можно или на просторах мировой сети, или в специализированной литературе. Выше приведен перечень радиоэлементов, которые пригодятся для сборки металлоискателя своими руками в домашних условиях. Простой металлоискатель можно собирать своими руками, используя паяльник или другой доступный способом. Главное при этом, детали не должны касаться корпуса прибора. Для обеспечения работы собранного металлоискателя применяют источники питания в 9 – 12 вольт.

Для намотки катушки применяют провод с диаметром сечения в пределах 0,3 мм, разумеется, это будет зависеть от выбранной схемы. Кстати, намотанную катушку необходимо защитить от воздействия постороннего излучения. Для этого ее экранируют своими руками при помощи обыкновенной пищевой фольги.

Металлоискатель простейший в домашних условиях

Для прошивки контроллера применяют специальные программы, которые также можно найти на просторах интернет.

Металлоискатель без микросхем

Если у начинающего «кладоискателя» нет желания связываться с микросхемами, существуют схемы и без них.

Простая схема на тронзисторных генераторах

Существуют более простые схемы, основанные на использовании традиционных транзисторов. Такой прибор может найти металл на глубине в несколько десятков сантиметров.

Схема глубинного металлоискателя

Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.

Схема глубинного металлоискателя

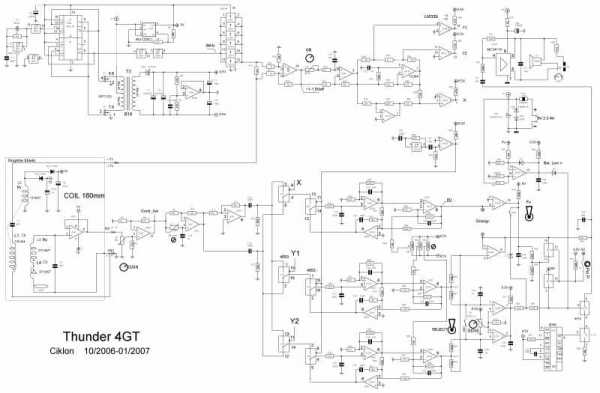

Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:

  • конденсаторы разного типа – пленочные, керамические и пр.;
  • резисторы разного номинала;
  • полупроводники – транзисторы и диоды.

Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.

Процесс сборки глубинного металлодетектора

Процесс сборки глубинного металлодетектора выглядит примерно следующим образом. Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.

После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.

Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.

Немного о смартфонах

Существует мнение о том, что вполне возможно изготовить металлоискатель из смартфона. Это не так! Да, есть приложения, которые устанавливают под ОС Android.

Но по факту, после установки такого приложения он действительно сможет находить металлические предметы, но только предварительно намагниченные. Искать и тем более дискриминировать металлы он не сможет.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как сделать металлоискатель своими руками в домашних условиях

Металлодетектор используют при поиске предметов с определенными электромагнитными характеристиками, а именно металлов. В профессиональной деятельности данный прибор используется службами, проводящими досмотр, археологами, геологами и профессиональными кладоискателями. Помимо этого, прибор, обнаруживающий металлы, часто применяют в строительстве, например, для обнаружения арматуры, проводки и профилей в стенах.

Профессиональное оборудование имеет очень существенный недостаток — очень высокую стоимость, которая варьируется в зависимости от глубины обнаружения, типа интерфейса и функции распознавания металла.

Потребность в наличии металлоискателя возникает и у обычных людей. Зачастую это те, кто решил попробовать себя в роли кладоискателя. В отличие от профессионалов, которым оборудование или предоставляется организацией, начинающие любители не всегда хотят приобретать дорогой прибор. Это обуславливается тем, что такая покупка не будет использоваться для профессионального применения и вряд ли себя реализует.

Для любителя, который только начинает работу с данными аппаратами, может подойти собранный самостоятельно металлоискатель. Самодельные приборы относительно простые в изготовлении, в интернете есть много подробных инструкций. Металлоискатель своими руками может собрать любой человек при наличии желания и требуемых в сборке компонентов; и их сборка под силу даже тем, кто слабо разбирается в радиомонтаже. Самодельные приборы могут обладать как относительно слабыми характеристиками, так и не уступать фирменным дорогим товарам. Перед тем как собирать прибор, нужно знать его устройство и разновидности.

Разновидности металлоискателей

Для того чтобы понимать, какой именно металлодетектор нужно собирать, необходимо определиться с перечнем проводимых работ, а также тем, какие именно металлы будут целью поиска. Внешне похожие приборы для поиска золота и проведения строительных работ отличаются по конструктиву и техническим характеристикам. Существуют следующие общие параметры поисковых устройств:

  • Проникающая способность электромагнитного поля. Этот параметр отвечает за максимально возможную глубину проницания ЭМП, дальше которой прибор ничего не обнаружит.
  • Чувствительность, которая задает габариты искомых предметов.
  • Избирательность, или способность реагировать на определенный вид металла сильнее, чем на другие, или исключительно на него.
  • Устойчивость к помехам. Существует великое множество потенциальных паразитических наводок от трансформаторов, радиоприемников, сотовых телефонов и тому подобных излучателей. В идеале прибор должен быть полностью защищен от данной проблемы.
  • Мобильность, которая зависит от массы и габаритов металлодетектора.

Дискриминация поиска может происходить по трем вариантам:

  • Пространственная, которая указывает на размещение найденного объекта в зоне электромагнитного поля, а также его глубине нахождения.
  • Геометрическая, показывающая размеры и форму найденного объекта.
  • Качественная, определяющая то, какими свойствами обладает найденный материал.

Диапазон рабочих частот

Металлоискатели работают в определенном диапазоне частот:

  • Сверхнизко частотные, до нескольких сотен Гц. Мощные металлоискатели, требующие высокого напряжения, внушительные габариты, и компьютерная расшифровка сигнала делают денные приборы непригодными для любительского применения.
  • Низкочастотные, до нескольких кГц. Достаточно простые схемы и конструкция, хорошая помехоустойчивость и малочувствительны к грунту. Обладают проницанием в зависимости от подаваемого вольтажа, вплоть до 5 метров. Острее всего реагируют на черные металлы и железобетонные конструкции.
  • Повышенной частоты, до десятков кГц. Обладают более сложными схемами, но менее требовательны к катушкам. Относительная помехоустойчивость и глубина обнаружения до полутора метров. Очень плохо работают во влажных и минеральных грунтах.
  • Радиочастотные, применяются для поиска цветных металлов, например, золота. Глубина обнаружения меньше метра в сухих почвах, очень критичны к конструкции и качеству применяемых катушек.

Классификация по виду поиска

Существует много методов поиска, но многие из них применимы только в профессиональной деятельности, и нереализуемы в самодельных устройствах. К более применимым в домашних условиях можно отнести:

  • Без приемника (параметрический).
  • На биениях.
  • Накопление фазы.
  • Приемо-передающий.

Параметрический металлоискатель

В данных приборах нет приемной катушки и приемника, и обнаружение объекта происходит за счет его влияния на катушку генератора, изменение ее параметров, таких как частота и амплитуда вырабатываемых колебаний, фиксируется разными возможными способами. Достаточно просты в сборке и обладают относительно высокой помехоустойчивостью. Чаще используются как магнитодетекторы ввиду слабой чувствительности.

Приемо-передающее устройство

Прибор состоит из передающей и принимающей катушек, передатчика ЭМ колебаний, а также может оснащаться дискриминатором, который будет обнаруживать только определенные металлы.

Катушка создает электромагнитное поле; если в ее зоне окажутся материалы, обладающие отличным электромагнитным полем, то приемник улавливает их, и подает звуковой сигнал об обнаружении. Если обнаруживается объект не обладающий электропроводными свойствами, но имеющий ферромагнитные характеристики, то он исказит электромагнитное поле за счет экранирования.

Данные приборы добиваются лучшей производительности в своем рабочем частотном диапазоне, но их самостоятельное изготовление требует качественной системы катушек, которые должны идеально располагаться относительно друг друга.

Приемо-передающий металлодетектор с одной катушкой называют индуктивным. Его создание проще за счет того, что не нужно подбирать катушки, но требуется разделять вторичный слабый сигнал относительно излучаемого первичного.

Фазочувствительный прибор

Данные металлодетекторы представлены импульсными с одной катушкой или приборами с двумя катушками, на каждую из которых воздействует отдельный генератор.

В случае с импульсным фазочувствительным металлоискателем, излучаемые импульсы при столкновении с искомым металлом задерживаются, и во время нарастающего сдвига фаз дискриминатор срабатывает и подает сигнал. Чем ближе прибор к объекту, тем чаще становятся сигналы. На этом принципе работает популярный самодельный металлоискатель «Пират» с дискриминацией металлов.

Принцип работы прибора с двумя катушками основан на том, что электромагнитные поля двух катушек синхронизируются и работают в такт; а при искажении поля происходит рассинхронизация, и дискриминатор начинает издавать сигналы. Этот вид прибора проще изготовить, чем одно катушечный, но глубина возможного обнаружения снижается.

На принципе гармоники

В данном приборе конструктивно находятся две катушки: рабочая и опорная. Опорная колебательная катушка маленькая, защищенная от посторонних наводок, или стабилизирована резонатором. Частота рабочей поисковой катушки зависит от наличия искомых предметов в зоне излучения.

Перед началом поисков они настраиваются на совпадение частот и, как следствие, однотонного звука. Изменение тональности означает попадание металлических предметов в зону электромагнитного поля, и от уровня изменения определяют размер и глубину предмета.

Катушки металлоискателя

Главным требованием к качеству самодельных приборов является грамотное изготовление катушки и ее надежное экранирование.

При создании прибора, схему прибора подгоняют под катушку до получения оптимальных значений. С неправильно подобранной катушкой металлоискатель если и будет работать, то с очень плохими характеристиками. В связи с этим при выборе варианта для изготовления нужно внимательно смотреть на описание катушки. Если оно недостаточно полное, лучше изготовить другой прибор.

Размер катушки также важен. Широкие глубже прозванивают грунт, но в случае обнаружения крупных предметов, их сигнал забьет потенциально нужные мелкие предметы. Также, чтобы увеличить глубину обнаружения, нужно иметь более широкую катушку.

Общепринято использовать катушки диаметром до 90 мм при поисках профилей и арматуры, до 150 мм на мелочевку, а диаметры до 600 мм для поиска крупногабаритного железа.

Будет идеально, если металлоискатель рассчитан на работу с катушками разных габаритов.

Помехоустойчивость

Катушки хорошо ловят различного вида наводки, и существует 2 распространенных способа повысить помехоустойчивость:

  1. Применение экрана Фарадея. В данном случае катушку помещают внутрь металлической трубки или обматывают фольгой. Важно, чтобы защитный контур был с разрезом, иначе он будет полностью поглощать электромагнитное излучение. Также необходимо соединение экрана с общим проводом схемы металлоискателя, причем подключение должно быть строго симметрично разрезу, а подводка симметрична сигнальным проводам. Если этого не соблюдать, то паразитные наводки будут пролезать через экран.
  2. Катушки импульсных приборов нельзя заключать в экран. В этом случае применяется симметричная обмотка, притом при применении бифилярного способа симметрии прибор не будет работать. Это объясняется тем, что при попадании в поле бифилярной катушки электропроводящих или магнитных излучений, ее симметрия будет пропадать. В связи с этим симметрию выполняют перекрестной намоткой, но мотать симметрично большое количество витков слишком тяжело, в данном случае проще использовать корзиночные катушки.

Корзинки

Данные катушки представлены плоским и объемным вариантами, они стабильны, менее чувствительны к наводкам, обладают высокой дискриминацией. Для новичка проще наматывать плоскую катушку.

В качестве ее оправки могут выступать компьютерные диски, тарелки и блюдца, а рассчитать обмотку можно самостоятельно. Объемный же вариант намотать без расчёта с применением компьютерных программ невозможно.

Простой металлоискатель своими руками

Данный вариант самодельного металлоискателя состоит из дешифратора сигналов, сигнального устройства и катушки. Для его сборки потребуются:

  • Микросхема PIC12F675 или ее аналоги и программатор для прошивки.
  • Резонатор на 20 мГц.
  • Стабилизатор напряжения AMS1117.
  • Конденсаторы на 15 пФ и 100 нФ керамические, электролитический на 10 мкФ и пленочный на 100 нФ.
  • Резисторы 470 Ом, 10 кОм.
  • Звуковой излучатель.

Пайка производится навесным или монтажным способом, для питания схемы требуется напряжение 9−12 В. Стабилизатор контролирует выходные 3,3 В.

Катушка наматывается на оправку 10 см проводом сечения 0,3 мм. Требуется плотно намотать 90 витков, и полученную конструкцию плотно обмотать скотчем и поместить в экран Фарадея.

Получается достаточно мощный металлоискатель для глубинного поиска, которому можно задать дискриминацию: при обнаружении черных и цветных металлов будет издаваться звук разной частоты.

Профессиональные металлодетекторы зачастую довольно дорогие и не по карману любителям. В интернете существуют схемы металлоискателей, некоторые из них можно собрать своими руками, не имея особых навыков радиомонтажа и профессионального оборудования. При желании можно собрать даже подводный металлодетектор, который будет одинаково работать как на суше, так и в воде.

Для того чтобы самостоятельно собранный прибор идеально выполнял все возможные требования, необходимо разбираться в конструкции металлоискателя, определиться с видом поисковых работ, которые будут проводиться с прибором после его сборки. Это поможет подобрать именно тот вариант исполнения металлодетектора, который необходим начинающему кладоискателю.

obinstrumentah.info

Как сделать металлоискатель самому — изготовление простейшего устройства

Кто не мечтал однажды найти клад и разбогатеть? Разница между людьми лишь в том, что одни дальше мечтаний не идут, а другие ищут. Но есть только единицы тех, кто что-либо находит в земле, а большинство, потратившись на дорогое оборудование, так и остается ни с чем.

Вот это и удерживает человека от приобретения металлоискателей, которые стоят приличных денег, но не дают гарантии того, будет что либо найдено или нет.

А с другой стороны, если бы такой прибор достался практически даром, то не обязательно ходить по лесам в поисках мифических сокровищ. Даже на приусадебном участке возможно выкопать несколько метров трубы или брошенного кабеля, который при сдаче его в пункт приема может принести деньги. А ведь они, как известно, лишними не бывают.

В таком случае необходимо разобраться, возможно ли сделать металлоискатель из радиоприемника или дисков своими руками без применения микросхем, насколько сложен этот процесс и требует ли он каких либо определенных знаний, сложны ли схемы простых металлоискателей, что для этого потребуется, и каков алгоритм подобной работы.

Что представляет собой металлоискатель

Внешний вид металлоискателя

Подобный прибор, самодельный или сделанный на заводе, предназначен для поиска любого металла под слоем грунта, независимо, будут ли это куски железа, меди или что-то еще более ценное. Используют такие устройства не только золотоискатели, но и различные археологические группы, патриотические сообщества (в поисках останков и предметов, оставшихся в земле после второй мировой войны) и даже саперы при разминировании территорий.

Формы, как и схемы металлоискателей, бывают разными. Это может быть диск, закрепленный на рукоятке, а может быть и некое подобие микрофона. Суть данного прибора от этого не меняется — при обнаружении на небольшой глубине любого металлического предмета он издает определенный звук при помощи встроенного в него зуммера, сигнализируя о находке.

Работают подобные устройства на основании физического закона, по которому действует электромагнитная индукция. Составными его частями являются передатчик, который, принимая сигнал, отправляет его на оповещающее устройство (звуковое или визуальное), самого приемника сигнала и зуммера либо экрана. Электромагнитные колебания отправляются к поверхности и отражаются. Если передаваемый сигнал возвращается неизмененным, в цепи ничего не происходит, но при условии, что в область прохождения сигнала попадает любой металл, возвращенная волна получается искаженной и это фиксируется передатчиком, который и подает звуковое или визуальное оповещение.

Рабочие частоты

Металлоискатель связывает в себе сложные параметры, порой взаимоисключающие друг друга. К примеру, если понизить частоту, вырабатываемую генератором, можно добиться большей глубины поиска, но при этом увеличится потребление энергии, а также снизится показатель чувствительности, а также и мобильности по причине увеличения катушки. Но в основном все параметры, так или иначе, имеют привязку к показателям частоты генератора, а потому подобные устройства классифицируют именно по параметру диапазонов рабочих частот.

Электрическая схема металлоискателя

СНЧ

Схема простого металлоискателя, предусматривающего работу в диапазоне примерно от 100 до 500-600 Герц, называется сверхнизкочастотной. Подобные устройства являются любительскими, мощностью не более сотни ватт. Подобные приборы являются слабыми и без применения компьютерной обработки сигнал распознать практически невозможно.

НЧ

Следующий класс металлоискателей — низкочастотные. Немного мощнее предыдущих, схема проста, имеют устойчивость к помехам, но чувствительность, все же, достаточно мала. При потреблении энергии более 10 Ватт глубина возможного поиска составит около 5 метров. Неудобство их также в том, что, помимо металла, они реагируют и на крупные фрагменты камня или бетона. Наилучший сигнал обнаруживается на черные металлы, а потому подобный металлоискатель также называют магнитодетектором. Имеют низкую чувствительность к свойствам почвы.

ПЧ

Еще одна классификация — металлодетекторы повышенных частот — в несколько десятков килогерц. Они  обладают менее хорошей помехоустойчивостью, по сравнению с НЧ. Удобны при исполнении с использованием импульсного режима, о котором будет рассказано чуть позже. Недостаток подобных приборов в том, что при повышенной минерализации или в болотистой местности они совсем перестают принимать измененный сигнал, вследствие чего не «видят» металлов.

ВЧ

Самый мощный металлоискатель, подходящий для поиска драгоценных металлов, но на небольшой глубине. Неплохо подходит для нахождения золотых изделий, потерянных отдыхающими в песке на пляжах. Глубина проникновения сигнала в грунт — не более 80–90 см. Результаты работы зависят от мощности катушки передатчика, работают с результатом только по сухому немагнитному грунту, к которому и относится песок.

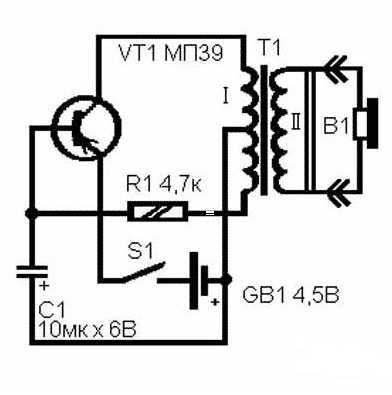

Металлоискатель на транзисторах. Схема

Импульсники

Подобные металлоискатели — это лучшее оборудование из линейки. Они стоят отдельно от других подобных устройств. Дело в том, что поступление тока на катушку у них происходит в импульсном режиме. Есть возможность задать частоты подачи импульса в низких диапазонах, а длительность, определяющую область спектрального состава — в повышенных или высоких частотах. Таким образом, получается металлоискатель, объединяющий наилучшие качества всех категорий детекторов, либо прибор, который можно перенастроить, в зависимости от требуемых параметров.

Как сделать металлоискатель своими руками?

Исходя из того, что стоимость подобных детекторов очень высока, имеет смысл разобраться с возможностью сделать простой металлоискатель своими руками в домашних условиях. Самоделки, практически не требуют никаких затрат, кроме, конечно, небольшого количества времени.

Так как схема металлоискателя достаточно проста, для работы понадобится наличие двух дисков (CD и DVD), наушников, обычного калькулятора, элемента питания на 9 вольт («крона»), изоленты и клея, а собираете вы ее практически «на коленке».

Итак, подробная инструкция по сборке металлоискателя своими руками.

Чтобы собрать металлоискатель из дисков, нужно придерживаться следующего алгоритма действий:

  • Штекер наушников не потребуется, а потому он срезается, а провода зачищаются на длину около 1 см.
  • Каждый зачищенный провод делится на две равные части, одна из которых пойдет к зеркальной части диска, а вторая к питающему элементу.
  • При условии, что зеркальная поверхность дисков находится с двух сторон, при помощи клея одна из частей провода крепится на нее по отдельности. Если же диски односторонние — то по тут все проще. Контактной является пишущая сторона.
  • Изолентой крепятся провода на самих CD и DVD дисках.

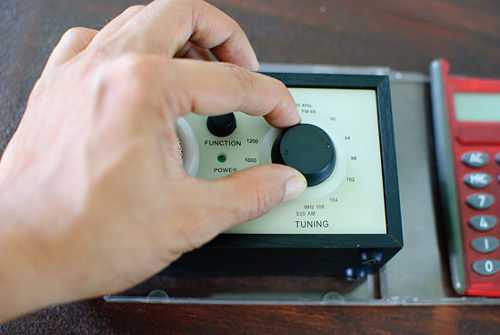

  • Калькулятор во включенном состоянии крепится той же изолентой между дисками, а на поверхности DVD закрепляется элемент питания.
Металлоискатель из дисков

На этом работа окончена и металлоискатель из подручных средств готов. Как можно убедиться, процесс это совершенно несложный и незатратный, как в финансовом плане, так и по времени.

Конечно, если делать металлоискатель, схемы которого настолько просты, то его характеристики не сравнятся с профессиональными устройствами, но элементарные конструкции в грунте с его помощью можно найти.

Если же требуется более устройство, мощнее, чем простейший металлоискатель, его можно сделать из старого радиоприемника.

Металлоискатель из радио

Этим способом можно изготовить детектор, который будет мощнее простого металлоискателя. Для этого понадобится наличие пустой коробки от диска, калькулятора, радиоприемника с АМ частотой, двухстороннего скотча и изоленты.

С внутренней стороны коробки от диска на двухсторонний скотч клеится радио, а на другую — калькулятор во включенном состоянии. На приемнике выставляется самая высокая частота в АМ диапазоне, либо ближайшая к ней, на которой кроме шума никаких посторонних звуков нет.

К полученной конструкции можно прикрепить любую палку от швабры. После этого остается только настроить детектор. Для этого нужно раздвигать или сдвигать створки коробки до появления резкого звука. После, раздвижением створок находится тот же, слабозаметный звук и коробка фиксируется в этом положении. После проделанной работы при приближении к металлу будет раздаваться тот же звук, но в более резком звуковом диапазоне.

Конечно, хороший металлоискатель своими руками не собрать, но приемлемый — вполне возможно.

Нужен или нет

Конечно, если человек не занимается профессионально раскопками, подобное устройство приобретать нет смысла — это просто выбрасывание на ветер немалой суммы. Но для домашнего пользования можно собрать простой металлоискатель. Конечно, сокровища, закопанные в недрах земли, он найти не поможет, но определить расположение металлического каркаса за стеной из ГКЛ или расположение скрытой проводки в бетонных перекрытиях домов, простой металлоискатель своими руками или из радиоприемника вполне способен, что уже немаловажно. Ну а сделать металлоискатель в домашних условиях без применения микросхем при помощи телефона (описание работы идентично сборке металлоискателя своими руками из дисков или радио, но вместо калькулятора используется телефон) не сложно.

Похожие статьи:

domelectrik.ru

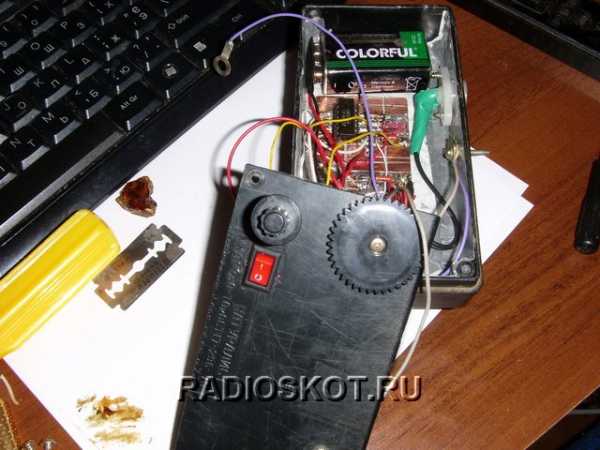

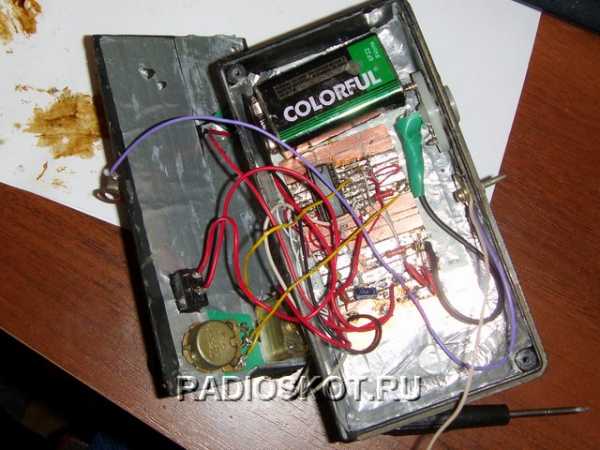

ДЕЛАЕМ МЕТАЛЛОИСКАТЕЛЬ В ДОМАШНИХ УСЛОВИЯХ

   Этот простой металлоискатель доступен для повторения даже начинающими радиолюбителями. В нём нет микроконтроллеров, дорогих и дефицитных деталей - его основа простая микросхема К561ЛЕ5, которая часто используется в различной советской аппаратуре. Сделать его можно в домашних условиях, имея из приборов лишь мультиметр. Схема простого металлодетектора представлена на рисунке:

   Металлоискатель имеет сменные катушки диаметром от 25 до 30см, что позволяет в зависимости от необходимых условий поиска обнаружить мелкие и крупные металлические обьекты.


   Принцип работы традицыонный для приборов такого класса - металлоискатель имеет опорный генератор с частотой 100кгц и чувствительный к металлам генератор на элементе DD1.2 и одной из выносных катушек индуктивности, подключаемых к генератору. К выходу смесителя подключены наушники.


   Для получения большей громкости звука можно добавить простой УНЧ и маленький динамик. Металлоискатель питается от батареи крона - на 9 вольт. Микросхемы в приборе можно применять К561ЛА7 или К564ЛЕ5. Резисторы МЛТ-0,125, переменный - любой малогобаритный. Конденсатор с3 подстроечный, от любого китайского приёмника. Поисковая обмотка должна содержать такое количество витков:

 - для катушки диаметром 25мм - 150 витков провода ПЭВ-1 0,1;

 - для катушки диаметром 75мм - 80 витков ПЭВ-1 0,2;

 - для катушки диаметром 200мм - 50 витков ПЭВ-1 0,3.


   После изготовления одной из катушек, подключаем её к схеме. Движком резистора и переменым конденсатором С3 добиваемся звука низкого тона в наушниках.


   При приближении катушки к металу, звук в наушниках должен изменить тональность - таким образом происходит определение наличия металлического предмета в поисковой зоне. В качестве корпуса использовал пластмассовую коробку подходящих размеров.

   Форум по металлоискателям

   Обсудить статью ДЕЛАЕМ МЕТАЛЛОИСКАТЕЛЬ В ДОМАШНИХ УСЛОВИЯХ



radioskot.ru

Как сделать металлоискатель своими руками

   Многие любители поиска сокровищ, и просто люди пытающиеся сэкономить, задаются вопросом как сделать металлоискатель своими руками. Мы же сразу отметим, что из подручных средств можно сделать любительское устройство металлодетектора по своим характеристикам намного уступающее профессиональным приборам. Хоть что бы как то наблизится по уровню поиска к ним, нужно как минимум хорошо знать радиотехнику, разбираться в схемотехнике и затратить намного больше времени и средств чем предлагается нами в этой статье. Мы же приводим инструкцию о том, как сделать самый простой металлоискатель в домашних условиях своими руками. По этому, не стоит ожидать от него чего то большего чем выявление небольших металлических объектов на (или) неглубоко в земле. Самодельный металлоискатель также годится как прибор для развлечения с детьми, обнаружения гаек, гвоздей, монеток. Для более серьезных целей следует купить металлоискатель профессионального типа.  Прежде чем переходить хоть к каким-то действиям, что бы сделать металлоискатель своими руками нужно понимать, что же он собою являет и по каких принципах работает.

   Подавляющее большинство металлоискателей независимо от типа имеют схожую конструкцию. По этому, предложенные нами методы создания металлоискателя своими руками отличаются только отчасти. Профессиональный металлоискатель состоит из нескольких частей: ручки которая приспособлена для комфортного ношения и детектирования, самого детектора – зачастую им служит котушка и коробки управления в которую входит аккумулятор, микродинамик, плата или микропроцессор.

Принцип работы металлоискателя

   Металлоискатели любой сложности для обнаружения металла работают на эффекте смены магнитного поля испускаемого котушкой детектором. Магнитное поле поисковой котушки направляется в землю, и при проведении котушкой над металлическим объектом меняет свою  тональность. Эти перемены улавливаются второй котушкой которая сообщает также про находку через тональный сигнализатор. Таким образом, в непосредственной близости с металлическим объектом из за эффекта магнитного притяжения меняется тональность поля которую мы и регистрируем. Также, становится очевидным тот факт что чем больше поисковая котушка тем мощнее будет прибор. Но, для обнаружения мелких объектов предпочтительно иметь одновременно мощную но маленькую котушку, такое сочетание практически невозможно сделать в металлоискателе своими руками. Как видим для создания металлоискателя нужно в первую очередь сделать поисковую головку – детектор, который и будет улавливать сигнал. Мы предлагаем две простые но работающие инструкции для создания самого простого металлоискателя своими руками из подручных средств.

Как сделать металлоискатель своими руками из радиоприемника

   Для этого нам понадобится радиоприемник работающий в AM диапазоне. Помимо него также нужно использовать бытовой калькулятор. Эти два устройства и будут аналогом детектора металлоискателя. Главное закрепить эти два прибора в непосредственной близости друг от друга на плоской твердой поверхности. Этой поверхностью может служить фанера или пластик. Также, важно зафиксировать устройства с помощью скотча или изоляционной ленты. В качестве плоской твердой поверхности из подручных материалов лучше всего подойдет коробка от компакт-диска. И так, мы вплотную подошли к вопросу как сделать металлоискатель используя радиоприемник. Следуем нескольким шагам:

  1. Прикрепляем скотчем или изолентой радиоприемник на внутренней стороне створки от CD-диска
  2. Аналогично на второй створке прикрепляем калькулятор
  3. Включаем радиоприемник и настраиваем его на самую высокую частоту AM диапазона. Но так, что бы не было слышно сигнала от радиостанций. Стараемся сделать максимально громкий звук.
  4. Включаем калькулятор
  5. Складываем коробку от компакт-диска
  6. Немного разводим створки коробки от CD что бы добиться оптимального качества звука.
  7. Проверяем металлоискатель – подносим к любому металлическому объекту и слышим громкий звук.
  8. Полученную поисковую систему для удобства можно прикрепить к палке или самодельному держателю

   Отлично. Мы получили рабочий прибор, то есть сделали металлоискатель, используя только подручные материалы и собственные руки. В качестве источника магнитного поля в этой схеме мы используем калькулятор, а приемником сигнала служит радиоприемник. Магнитное поле калькулятора влияет на выходной сигнал радиоприемника таким образом, что мы слышим характерные звуки в виде треска. Если возле калькулятора обнаружится металлический объект, то сигнал на выходе приемника исказится и мы зафиксируем это искажение на слух. Вместо радиоприемника можно использовать другие подручные средства, например – компакт-диски. Рассмотрим второй метод создания металлоискателя в домашних условиях.

Как сделать металлоискатель своими руками с помощью дисков

   Как и в первом случае, тут мы тоже используем калькулятор, но в качестве приемника сигнала будет использована пара обычных дисков, батарея на 9 Вольт и наушники для фиксации звука.

   И так, если Вам интересно как сделать металлоискатель с помощью дисков, то следуйте таким простым шагам:

  1. Ножницами отрезаем штепсель наушников и оголяем два провода. Получаем два медных провода разных цветов (допустим красного и синего)
  2. Берем CD диск и с помощью суперклея приклеиваем один из пары проводов (пусть будет синий) на его пишущую поверхность
  3. Таким же образом но только на DVD диск приклеиваем уже красный провод. Получаем два диска от которых идут два разных провода от наушников.
  4. Надежно прикрепляем провода к дискам изолентой или скотчем
  5. Берем батарейку на 9V и присоединяем синий провод от наушников к минусу, красный к плюсу.
  6. Получаем конструкцию в виде двух дисков от которых идут разные провода также присоединены к батарее
  7. Берем калькулятор и прикрепляем его с помощью изоляционной ленты на CD диск
  8. Кладем DVD диск поверх калькулятора, соединяем оба диска с помощью изоленты.
  9. Ложим батарейку сверху на DVD диск и закрепляем ее с помощью изоленты

   Вот мы и сделали металлоискатель своими руками вторым способом. Можно также как и в первом случае прикрепить детектор к ручке. Проводя диски над металлическим объектом, можно будет услышать специфические звуки в наушниках. Любой из этих двух предложенных методов поможет сделать простой рабочий металлоискатель своими руками в домашних условиях. Без сложных схем и серьезных усилий и затрат.

Но, если Вам нужен качественный прибор профессионального уровня рекомендуем купить металлоискатель от известных производителей. Удачи в поисках!

pro-spec.ru

Простой металлоискатель своими руками | Мастер Винтик. Всё своими руками!

Металлоискатель на срывах синхронизации «Бабочка»

Для начинающих простая схема металлоискателя на двух катушках, основана на принципе срыва синхронизации этих самых генераторов.  В интернетe есть много разных схем металлоискателей, но правильно настроить и отрегулировать собранную схему без осциллографа достаточно тяжело начинающему радиолюбителю. Мы предлагаем собрать простой металлоискатель своими руками с простыми настройками.

Характеристики металлоискателя
  • монету размером с 5 копеек СССР обнаруживает до 15 см;
  • металлическая крышка от банки – до 30 см;
  • металлический канализационный люк — до 60 см.
  • может работать в воде.
  • одной зарядки аккумулятора хватает на 20 — 30 часов работы.
  • потребляемый ток — 15 мА.
  • Вес 500 грамм.

Подстраивается под соответствующий грунт и даже при хорошей герметизации катушек может работать в воде. По определенному звуку в наушниках можно определить тип металла.

Схема не критична к питанию, количеству витков и номиналам деталей.

Условие одно — левая и правая части схемы должны быть одинаковыми!

Помехи компенсируются, грунт не влияет. Чувствительность зависит не от схемы, а от самой физики измерений. Мы накапливаем сдвиг фазы.

Симметрично собранная схема работает сразу. Но посмотреть интересно.

При питании 4 V на катушках около 40 V — можно подать прямо на трубку .
Сигналы с генераторов подаем на пластины X и Y

Частоты совпадают

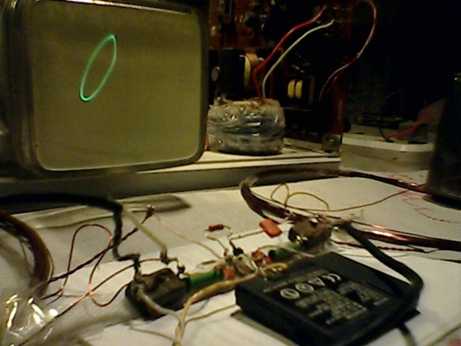

Вот они срывы.
В наушниках появились щелчки.

Генераторы не синхронизированы.

Детали собираем на любом непроводящем клею.

Если батарейка питания дохлая и садится, то и настройка будет уплывать. Хорошо аккумулятор от телефона подходит.



Для конструкции мы используем металлопластиковую водопроводную трубу. Штанга может быть разъемной, трубы диаметром 26 и 20 туго входят одна в другую. Конденсаторы с хорошей температурной стабильностью, слюдяные — это важно.

Катушки и схему покрыть масляным лаком. Между катушками 10 см. Катушки ставим на расстоянии 10 см и приклеиваем — двигать не надо

Схема металлоискателя «Бабочка» с одним динамиком

Источник:majstin.narod.ru

Список деталей:
  • Транзистор — КТ315 (ВС182, ВС546, ВС547 и т.п.) — 2шт;
  • Конденсатор — 1000 пф (1 нф или 102) — 2шт;
  • Конденсатор — 10000 пф (10 нф или 103) — 2шт;
  • Сопротивление — 100 кОм — 2шт;
  • Обычные стереонаушники — 1 шт;
  • Источник питания (от сотового телефона) — 3,7 В — 1 шт;
  • Провод в лаковой изоляции ПЭВ, ПЭЛ, ПЭТВ и т.п. диаметром 0,4-0,7 мм.

Если у Вас нет всех необходимых деталей и платы,

Вы можете заказать их у нас

все необходимые детали с печатной платой.

Подробнее о радионаборе…

Как мотать катушки?

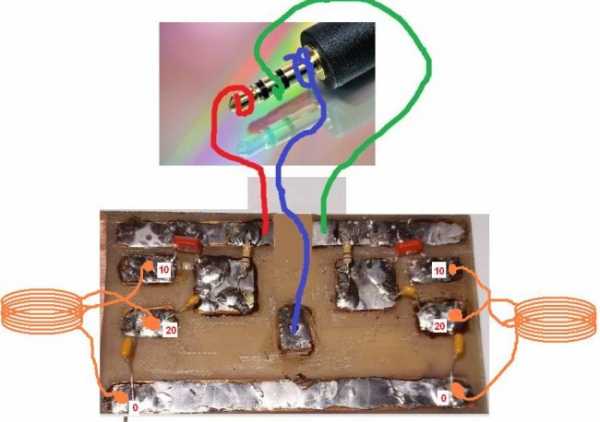

Подробное объяснение изготовления катушки: 0 — ой виток — это начало катушки (припаивается к нижней по схеме дорожке (минус батареи). Далее мотаете катушку (например на кастрюле), как 10 витков сделали скручиваете петельку, зачищаете изоляцию и припаиваете к средней по схеме отводу, т.е. к эмиттеру транзистора (это будет отвод). Затем мотаете ещё 20 витков, отрезаете и конец провода припаиваете к соединению двух конденсаторов 1000 пф и 10000 пф (это конец катушки). Аналогично делается вторая катушка.

Настройка металлоискателя

Когда пищит — это хорошо! Но всё же не всегда (по разным причинам) удаётся сделать одинаковые генераторы, по этому необходимо один из них подстроить под частоту второго.

Грубая настройка последним витком катушек

Берем листок алюминия или консервную банку побольше. Подносим к катушкам поочередно. Над одной писк еще выше, над другой замолкает. На той катушке, где замолкает, отгибаем вовнутрь последний виток (или двигаем катушки, уменьшаем или увеличиваем расстояние между ними) , добиваемся самого тихого писка или пока сигнал не замолчит. Сверху каждой катушки обязательно следует приклеить трубочки с ферритом. Можно потом подстроить ферритовым стержнем до полной тишины.

Настройка ферритовым стержнем

Для этого берём трубочку и ферритовый стержень, крепим рядом с одной из катушек. Ферритовый стержень двигаете в трубочке  пока не за синхронизируете генераторы. Ферритовый стержень с катушкой от старого радиоприёмника (можно лампового). Все провода смотать, оставить каркас с ферритовым стержнем.

Видео инструкция по настройке металлоискателя

Можно отрегулировать полосками алюминия, приклеив их к катушке внутри или снаружи. Для настройки кладем на обе катушки по полоске алюминия или просто консервные крышки и двигаем их, добиваясь самого низкого тона гудения.

Если в наушниках четко слышатся щелчки — это значит, что чувствительность прибора стоит на максимуме.

Другой вариант подстройки частоты — установка параллельно конденсатору 1000 пф конденсатора переменной ёмкости, например от старого радиоприёмника.

Монтаж металлоискателя

За неимением платы из фольгированного текстолита или гетинакса платы можно сделать из картона.

Фото вариантов изготовления печатной платы данного  металлоискателя

Фото металлоискателя Владимира Носикова

Фото металлоискателя Дмитрия Коснова

 Возможно Вас так же заинтересует

Здесь Вы можете купить готовый Металлоискатель других типов или датчик




П О П У Л Я Р Н О Е:

  • Звуковые сигнализаторы клева.
  • Рассмотрим простейшие конструкции сигнализаторов, дающих звуковое оповещение при поклевке. Подробнее…

  • Простой, но чувствительный металлодетектор!
  • Схема данного металлодетектора простая, из активных элементов одна микросхема, транзистор и несколько диодов. Несмотря на простоту схемы металлодетектор, способен среагировать на приближение медной монеты (диаметром 2,5 см) к катушке на расстоянии около 10 см, а крупные предметы из цветных металлов, на расстоянии более 1 метра!

    Подробнее…

  • Светодиодный ночник своими руками
  • Самодельный ночник на сверхъярких светодиодах

    Раньше мы писали о доработке ночника «Луна». У него есть один недостаток — он питается от батарей и на долгое время включать его нельзя. Сегодня пойдёт речь: как сделать светодиодный ночник своими руками с питанием от сети?  Его можно сделать из доступных материалов всего за один час. А также рассмотрим вариант изготовления светодиодной лампы.

    Подробнее…


- н а в и г а т о р -


Популярность: 182 432 просм.


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ


www.mastervintik.ru

Как сделать металлоискатель своими руками в домашних условиях: подробная инструкция и схемы

Число кладоискателей неуклонно растёт. И хоть всё уже давно перекопано, остаются такие энтузиасты, которые желают попытать своё счастье и отправляются на очередной поиск золота, элементов старины или монет. Это не странно, ведь сама процедура обладает своеобразной атмосферой и доставляет каждому участнику массу незабываемых эмоций. Достаточно зарядить аккумуляторы, выехать подальше от города, сделать пару первых взмахов катушкой и дождаться звукового сигнала о находке. Вот он, секрет хорошего настроения каждого кладоискателя.

В настоящее время существует большой выбор приборов для поиска металлов. В продаже несложно найти модели стоимостью меньше сотни долларов. Но кроме этого, есть и дорогие изделия, которые продаются по цене свыше 1000 долларов. Есть ли смысл покупать новичку такое дорогое устройство? Конечно, нет. Чем дороже прибор, тем сложнее он в настройке. Естественно, начинающий копатель не сможет разобраться со всеми возможностями такого изобретения, не обладая соответствующим опытом и минимальными навыками. А может попытаться сделать простой металлоискатель своими руками? Ведь это вполне выполнимая процедура и она под силу каждому желающему.

Как сделать металлоискатель своими руками

Перед тем как сделать простой металлоискатель в домашних условиях, следует разобраться с принципом его работы.

Металлоискатель (металлодетектор, сканер металлов и т.д.) представляет собой специальный прибор для быстрого определения металлических объектов под землей. На рынке доступно несколько разновидностей таких изобретений, которые отличаются характеристиками и возможностями. В большей степени, ключевые отличия заключаются в глубине обнаружения и удобстве эксплуатации. Естественно, чем глубже «видит» прибор, тем дороже он будет стоить.

Принцип действия базируется на использовании закона магнитного притяжения объектов. Устройство генерирует магнитное поле и отправляет его в конкретную область под землей. Если там находится какой-либо предмет с металлическими свойствами, сигнал отображается от него и возвращается обратно, оповещая кладоискателя о находке.

Чтобы соорудить высокочастотный инструмент необходимо собрать качественный командный блок. В его качестве используется ноутбук или радиоприемник, на котором максимальная частота АМ. Предварительно убедитесь, что волна «чистая» и на ней нет никаких радиостанций.

Следующий шаг подразумевает создание головки для поиска, которую несложно изготовить из тонкого фанерного листа. Вырезаем два круга в диаметре 15 и 10 сантиметров и плотно закрепляем их между собой.

Затем нужно вырезать палочки из дерева, чтобы расположить кольца параллельно друг к другу. Эмалированным медным проводом необходимо обмотать пластину, сделав 10-15 витков. После этого подделку можно прикрепить непосредственно к самому блоку. Запускаем самую высокую частоту. Если процедура выполнена успешно, можно будет услышать негромкий сигнал. Для более чёткого воспроизведения лучше использовать внешний динамик или наушники. Выполнить монтаж металлоискателя по такой инструкции очень просто. К тому же, в Сети можно скачать обучающие видео и схемы для выполнения действия.

Металлоискатель своими руками: схема

Найти схемы простого металлоискателя с поддержкой дискриминации очень просто. Чтобы сделать прибор, необходимо запастись:

  • микросхемой таймер 555;
  • резистором 47 килоом;
  • двумя конденсаторами 2.2 микрофарад;
  • батареей «Кроной» на 9В;
  • зуммером;
  • медным проводом толщиной 0.2 мм;
  • проводами;
  • клеем;
  • скотчем;
  • картоном;

Для изготовления катушки с диаметром 90 миллиметров, нужно обмотать медной проволокой круги из картона, сделав 250 витков. Если речь идёт о катушке в диаметре 70 мм, то здесь придётся сделать от 290 витков. В результате удастся получить 10 мГн.

После того как вы соберете схему, необходимо убедиться в её работоспособности. После этого можно приступить к изготовлению печатной платы, куда будут установлены все остальные элементы металлоискателя.

Следующий этап подразумевает подготовку ручки. Её можно сделать из картона, вырезав три одинаковых заготовки в виде бумеранга. В ручке необходимо вырезать отверстия для аккумуляторов, после чего три отдельных часто можно зафиксировать между собой клеем. Также следует вырезать место для кнопки включения и выключения. После прикрепления схемы, батарейки и выключателя, можно завершить изготовление катушки.

Металлоискатель своими руками из DVD -дисков

Изготовить простой металлоискатель своими руками можно с помощью двух дисков CD и DVD . Инструкция отличается особой простотой и не нуждается в применении дополнительных схем или сложных инструкций. Всё, что потребуется для изготовления, это:

СD и DVD -диск. Рекомендуется использовать двусторонние модели, т.к. они отличаются более высокой чувствительностью;

Калькулятор. Неважно какой тип такого устройства попадётся вам под руки. Можно взять самую простую и дешевую модель;

  1. Наушники;
  2. Аккумулятор «Крона»;
  3. Клей и моток изоленты;

Последовательность действий при создании металлодетектора из DVD-дисков:

  • Берём наушники и отрезаем штекер.
  • Затем нужно зачистить 10-сантиметров изоляционного провода и разделить на два, чтобы получить две пары проводов;
  • После этого следует прикрепить по одному проводу из пары на диске. Если вы используете односторонний диск, закреплять нужно на пишущую сторону;
  • Фиксируем провода изолентой, а остаток «голой» части соединяем с аккумулятором, к контактам плюс и минус.
  • На следующем этапе нужно тщательно заизолировать оголённый кабель;
  • К поверхности CD -диска плотно прикрепляем заранее включенный и заряженный калькулятор;
  • Затем на него нужно поместить DVD -диск, а на конечном этапе обмотать конструкцию с помощью изоленты;
  • На конечном этапе необходимо зафиксировать батарейку «Крону» на поверхности диска;

Вот и всё, схема самого простого, но очень эффективного металлоискателя готова. Остаётся протестировать её в реальных условиях и убедиться, что всё работает без сбоев. Конечно же, искать монеты на глубине полметра с таким прибором не удастся, но всё же, для домашнего использования он вполне подойдёт.

Металлоискатель «Пират» своими руками

Среди самодельных металлоискателей особо большим спросом пользуется вариант под названием «Пират». Пират представляет собой импульсный металлодетектор, который построен на простой и доступной схеме. В конструкции применяется несколько маленьких элементов и небольшая катушка. Если оснастить устройство катушкой в диаметре 280 мм, то оно сможет «видеть» монеты на глубине до 20 сантиметров. Крупные металлические предметы прибор найдёт и на полутораметровой глубине.

Название «Пират» ( PIRAT ) походит от разработчиков схемы – PI – обозначает принцип действия, а RAT – является сокращенным обозначением «Радио Скот» – сайта разработчиков.

Самодельный прибор «Пират» не способен дискриминировать металлы. Но для поиска крупных объектов вполне сойдёт. Особенно ценится такой прибор среди начинающих искателей металла. Всё определяется простотой использования и неплохими результатами поиска. Найти схемы и купить комплектующее для создания «Пирата» можно на любом рынке или в магазине деталей для радиоприемников и прочего радиооборудования. Для изготовления такого прибора необязательно обладать высоким уровнем подготовки.

В конце концов, можно с уверенностью заявить, что собрать металлоискатель своими руками в домашних условиях вполне реально. Для этого следует изучить подробные инструкции и разобраться со схемой изготовления. Важно понимать, что самодельные приборы не подойдут для более серьёзных поисков, например, монет или антикварных вещей небольшого размера. Это объясняется небольшим радиусом действия. В любом случае, изготовление металлоискателя своими руками позволит создать весьма неплохой прибор, который сгодится для обретения начальных навыков настоящего кладоискателя.

remontoni.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
