Как самому сделать теплый пол: инструкции для монтажа своими руками

Монтаж водяного тёплого пола в ванной своими руками

Содержание

1. Можно ли делать водяные полы в ванной
2. Как укладывать обогреваемые полы в ванной
3. Как залить пол в ванной
4. Как в ванной подключить водяной пол
5. Распространенные ошибки при монтаже и подключении
6. Теплые полы в ванной — электрические или водяные

Монтаж водяного тёплого пола в ванной своими руками в квартире многоэтажного дома может позволить решить множество проблем. Согласно типовому проекту, ванная комната отапливается исключительно за счет полотенцесушителя, чего явно недостаточно для проведения комфортных водных процедур.

Холодные полы, недостаточный нагрев помещения – все это является следствием недостаточной и непродуманной системы отопления. Не удивительно, что многие хозяева всерьез подумывают об усовершенствовании системы отопления ванной комнаты.

Можно ли делать водяные полы в ванной

Монтаж водяного пола в ванной комнате является личным делом только в случае частного дома. Согласно жилищному кодексу, любое самостоятельное изменение в конструкции системы отопления, является неправомерным.

Жалобы соседей на уменьшение интенсивности нагрева являются обоснованием для возбуждения судебного процесса, результатом которого будет административное взыскание и предписание устранить изменения в короткие сроки.

Исходя из этого, законность монтажа полов с водяным подогревом в многоквартирном доме является в лучшем случае сомнительной. Жилищный кодекс позволяет изменить конструкцию и схему системы отопления, но после получения необходимых разрешений и согласования с соответствующими инстанциями. В любом случае, начинать оформление следует с посещения ЖКХ.

Подключение тёплого отапливаемого пола в ванной от полотенцесушителя одно из наиболее часто применяемых решений при отоплении ванной комнаты в многоэтажке. При этом крайне важно позаботиться о том, чтобы у соседей не снизилась температура нагрева. Для этого можно использовать двухходовой клапан.

Как укладывать обогреваемые полы в ванной

Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.

• Подготовительные работы – на этом этапе меняются водопроводные и канализационные стояки. Рассчитывается схема укладки будущего теплого пола. Приобретаются комплектующие и расходные материалы.
• Устройство гидроизоляции пола в ванной комнате или душевой – для этого используют специальную пленку или еврорубероид. Чтобы создать прочный защитный слой, стыки между гидроизоляцией обрабатывают паяльной лампой или строительным феном. Крайне важно создать надежную защиту от проникновения влаги. В случае протечки конструкции пола, вода потечет к соседям этажом ниже. Гидроизоляция в данном случае будет единственным, что не даст в многоквартирном доме сразу же протечь воде к соседям.
• Черновой слой – качество пирога теплого водяного пола зависит в первую очередь от стяжки. Основание заливают с использованием керамзита или мелкого щебня. Основание заливается по маякам. После заливки полов в ванной, необходимо выдержать как минимум 5-6 дней до продолжения работ. Все это время потребуется смачивать пол водой, чтобы бетон не растрескался.
• Фольгированный слой – чтобы укладка пола в ванной комнате с водяным подогревом поверхности имела максимальную теплоотдачу, понадобится создать своеобразный экран, предотвращающий тепловые потери. В индивидуальном доме для этого можно использовать как экструдированный полистирол, так и любую другую теплоизоляцию. Одновременно выполняется утепление полов. Для квартиры, где критичным является уменьшение высоты потолков, стелют фольгированную теплоизоляцию.

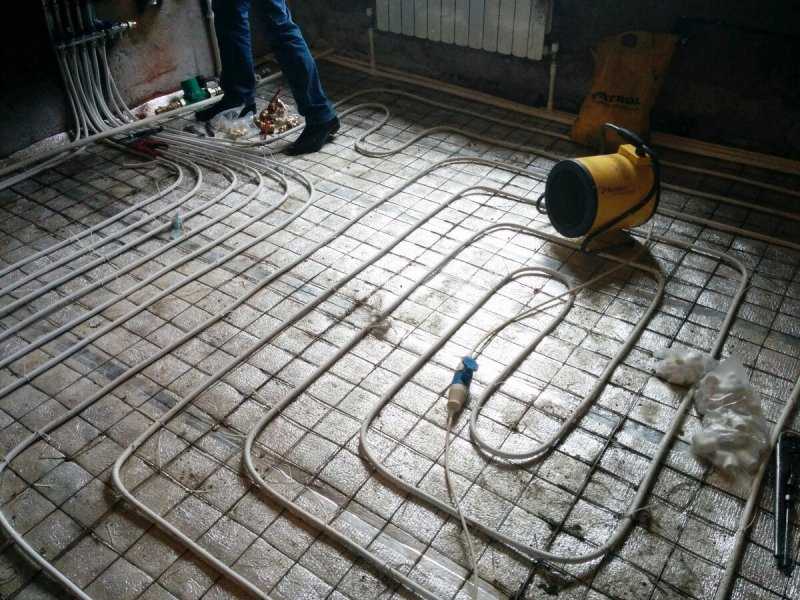

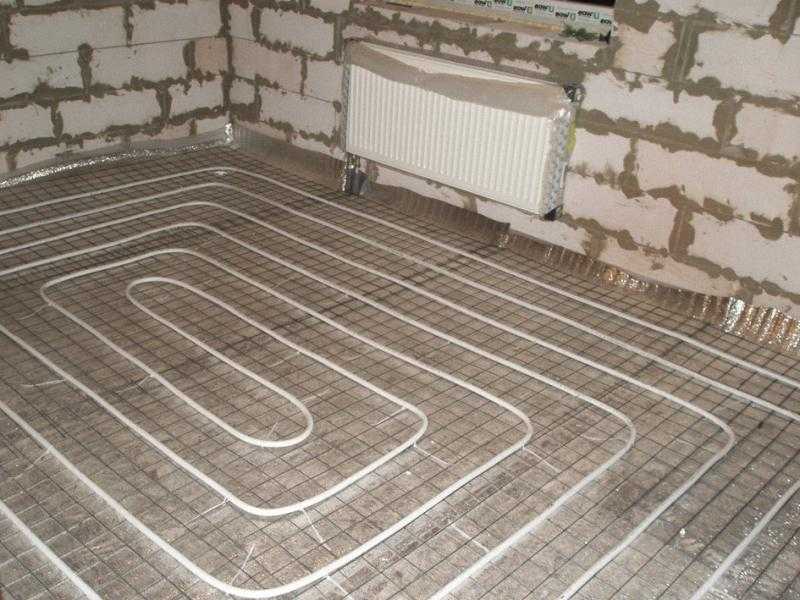

• Прокладка труб – водяной контур монтируется либо на специальную армирующую сетку, или на стирольную подложку. Фиксация труб осуществляется с помощью хомутов или специальной планки. Предварительно необходимо рассчитать пол и выбрать подходящую схему отопления.
• Заливка второго слоя стяжки. Технология укладки требует использовать для этой задачи специальные клеевые растворы с присадками, позволяющими выдерживать постоянные перепады температуры.
• Финишная отделка – обычно теплые полы в ванной комнате делают под плитку.

В душевой и ванной комнате в многоквартирном доме в большинстве случаев устанавливают водяной контур без коллектора. Небольшое расстояние отапливаемой площади позволяет запитать контур от полотенцесушителя и получить достаточное количество тепловой энергии.

Как залить пол в ванной

Самостоятельный монтаж теплых полов намного легче осуществить при использовании специальных выравнивающих, нивелирующих смесей. При этом, чтобы сделать водяной подогрев пола в ванной и душевой, необходимо позаботиться о качестве стяжки, которая должна соответствовать требованиям:

1. Выдерживать перепады температуры – сделать самому цементный состав, способный не растрескаться после нескольких лет эксплуатации, практически невозможно, поэтому лучше всего остановить свой выбор на уже готовых смесях.
2. Сохранять прочность – отапливаемые полы подвергаются постоянным нагрузкам от перепадов температур и влажности. Для уменьшения негативного воздействия потребуется заложить слой армирующей сетки. Особенно арматура необходима, если планируется установка трапа в душевой.

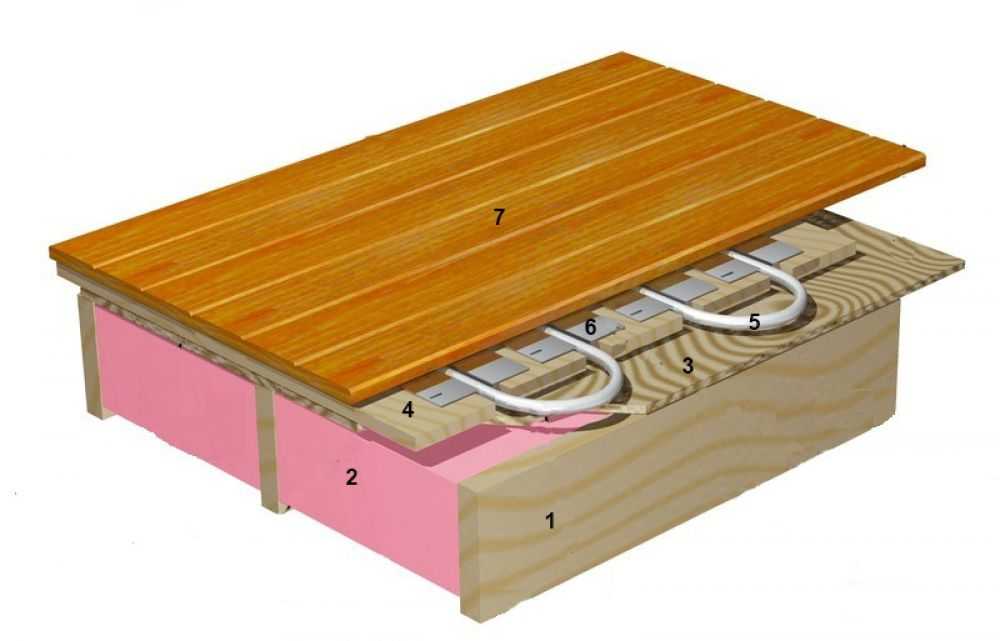

Состав «пирога» пола состоит из: гидроизоляции, армирующей сетки, фольгированного утеплителя и теплоизоляции. Качественная стяжка позволяет соединить все четыре типа слоя и сделать практически монолит.

Как в ванной подключить водяной пол

Существует несколько решений того, как сделать и запитать водяной пол в душевой или ванной. У каждого есть свои преимущества и недостатки.

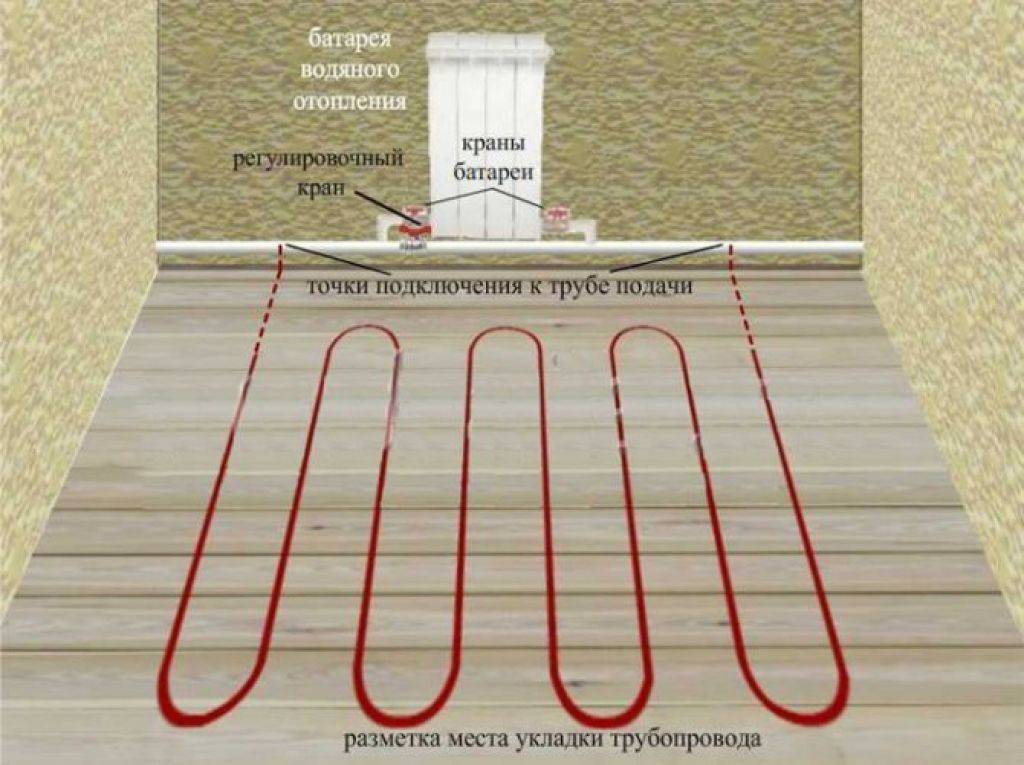

• От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.
• От котла — решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.
• От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.

Распространенные ошибки при монтаже и подключении

Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:

1. Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
2. Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
3. Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
4. Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.

Теплые полы в ванной — электрические или водяные

Остается нерешенным только один вопрос, какой тёплый пол в ванну лучше, электрический или водяной. У каждого варианта есть свои преимущества.

Так, электрический пол лучше всего укладывать в многоквартирном доме. Решение не требует получения разрешений для монтажа. Укладка требует меньших материальных затрат и осуществляется быстрее.

Водяные полы полностью безопасны. Исключается возгорание и короткое замыкание. В многоквартирном доме их использование не несет дополнительной материальной нагрузки.

Теплый пол в гараже: электрический, водяной своими руками

Утеплённый гараж радует владельца тёплой машиной, которую нет необходимости прогревать при помощи печки, теряя драгоценное время. Да и само авто, находясь в благоприятных условиях, будет значительно реже ломаться. Давайте рассмотрим вопрос, как сделать тёплый пол в гараже, и разберёмся, какой вариант выбрать при установке системы отопления.

Зачем тёплый пол в гараже, есть ли плюсы и минусы

Обогрев гаражного пола в холодное время года имеет целый ряд преимуществ:

•       возможность произвести мелкий ремонт днища, лёжа прямо на полу;
•       создание благоприятных условий для продления жизни машине;
•       равномерный прогрев всего гаражного помещения;
•       достаточно поднятия температуры воздуха до +15°C.

Из недостатков можно выделить:

•       под автомобилем, заехавшим с улицы, образуются лужи от растаявшего снега;
•       тяжесть ТС может нарушить отопительную систему, если расчёты проведены неверно;
•       при необходимости ремонта приходится производить полный демонтаж конструкции;
•       из-за перепада температур гаражные двери могут перемёрзнуть;
•       дополнительные расходы на оплату получаемой теплоэнергии.



Какими бывают тёплые полы

Гаражи можно обогревать с помощью электричества или подогретой воды. Тёплый пол в гаражном помещении вполне по силам сделать своими руками, вне зависимости от выбранного вами способа обогрева.

Водяные

В этом случае прокладываются трубы из металлопластика или стали. По ним движется вода, подогретая с помощью теплоносителя и раздающая тепло в помещение. По возможности гараж подключают к централизованной системе обогрева. Есть вариант установки электрического, газового, дровяного или угольного котла.

Электрические

При нежелании возиться с водой, которая может легко замёрзнуть зимой, если не использовать подогрев регулярно, выбирают одну из двух электрических систем:

•       кабельное обогревание;
•       инфракрасная плёнка.

В этом случае трубы не перемёрзнут и не лопаются, но резко возрастёт плата за электроэнергию.

Монтаж инфракрасного пола

Прежде чем приступать к установке тёплого пола, следует позаботиться, чтобы стены и потолок в гараже хорошо держали тепло, то есть были утеплены. Кроме того, следует убедиться, способна ли проводка выдержать такую мощную дополнительную нагрузку.

Расчёт

Чтобы узнать необходимую мощность обогревательной конструкции, следует перемножить две составляющие: мощность нагревательного элемента и площадь помещения.

Необходимые материалы

Владельцу гаража предстоит выбрать, что он желает установить — инфракрасную плёнку или стержневой пол. Вне зависимости от варианта отопления, нужно купить дополнительно:

•       регулятор температуры;
•       УЗО для отключения системы;
•       заземляющий кабель;
•       крепежи;
•       готовую смесь для стяжки.

Составление проекта

Следующий этап работы — план укладки плёнки. Нет необходимости прокладывать утепление под станками, подъёмником и местом, где будет находиться авто. Следует также предусмотреть отступы от стен хотя бы на 10 см.

Чтобы инфракрасный пол использовался в качестве основного отопления, придётся покрыть 17% его поверхности. Место для терморегулятора следует выделить на расстоянии 15 см от пола.

Подготовка основания

Демонтаж пола в гараже перед укладкой инфракрасной плёнки не требуется. Выравнивать небольшие неровности также не нужно — залить тонкий слой стяжки необходимо только при наличии больших ямок и выпуклостей. Смотровую яму следует обложить слоем кирпича, сравнив по высоте с предстоящим уровнем тёплого пола.

Гидроизоляция и теплоизоляция

Этапы работы:

1.     Укладывается слой плёнки из полиэтилена с захватыванием стен до 15 см.
2.     Наклеивается демпферная лента.
3.     Выстилается 10-сантиметровый теплоизоляционный слой фольгой вниз или 5-сантиметровый слой пенопласта.
4.     Выкладывается арматурная решётка.

При намерениях использовать фиброволокно и пластификатор, последний пункт можно проигнорировать.

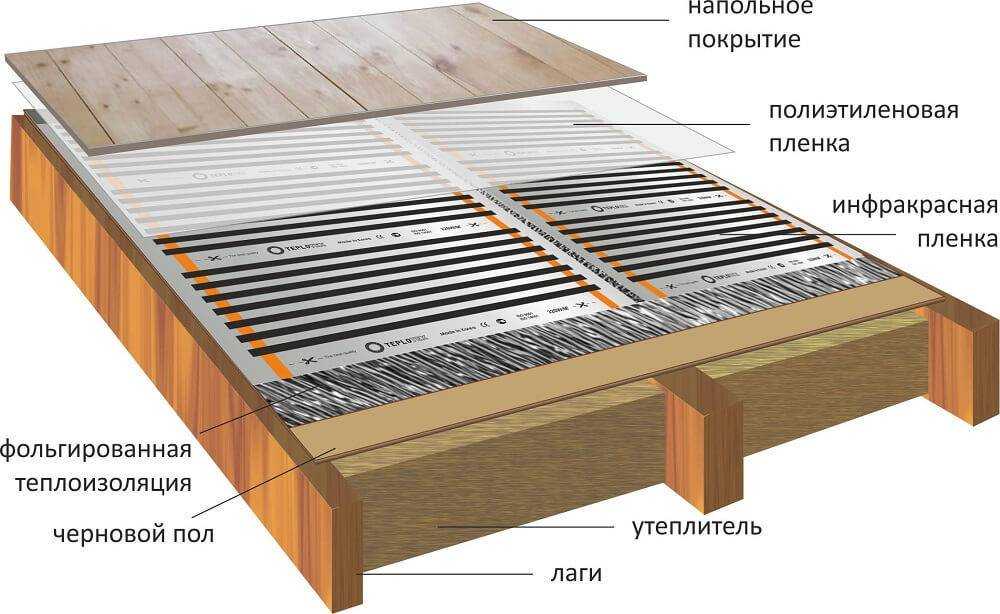

Укладка нагревательного элемента

Плёнка вырезается по схеме укладки. Резать её нужно по намеченным линиям. Укладывать её следует, чтобы контакты были обращены вниз. Нельзя допускать накладок листов один на другой. Листы плёнки соединяют в одно целое с помощью скотча.

Подключение

Контакты плёнки и изоляция закрепляются с помощью битумной мастики. Основа соединяется с термодатчиком. При этом необходимо изолировать кабели. После этого можно проверить, работает ли система. Если греет нормально, приступают к заливке стяжки.

Заливка стяжки

Можно воспользоваться финишной смесью, предлагаемой к продаже в готовом виде. При желании можно самостоятельно смешать песок с цементом, заливая нужным количеством воды. Раствор заливается одновременно, равномерно распределяясь по всей площади помещения, чтобы выровнять уровень. На просушку следует выделить не меньше месяца — только потом разрешено пробовать включать отопление.

Монтаж кабельного пола

Чтобы во время эксплуатации на обогрев кабельного пола не приходилось тратить слишком много электричества, необходимо заранее позаботиться о теплоёмкости стен и перекрытия, а во время укладки сделать хорошую теплоизоляцию.

Расчёт

Для начала рассчитывается мощность по вышеописанной формуле.

Составление схемы

Далее приступают к составлению схемы с отражением мест, где будет проходить кабель, а также выделяется место установки регулятора. Если площадь размещения нагревательных элементов составляет 40 кв.м и более, потребуется обустройство демпферных зазоров.

Необходимые материалы

Тем, кто собирается производить установку собственноручно, придётся приобрести необходимый набор:

•       одно- или двужильный резистивный кабель нужного сечения;
•       любая модель нагревательного мата с резистивным проводом.



Подготовка основания

Провода укладываются на выровненную и предварительно очищенную поверхность.

Теплоизоляция

Гидро- и теплоизоляция проводится по той же схеме, как описано в разделе с инфракрасными полами.

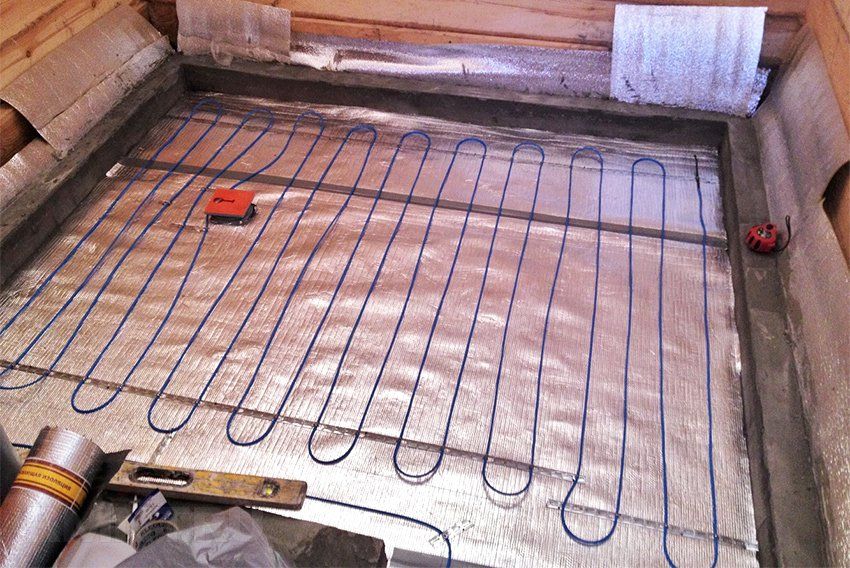

Укладка нагревательных элементов

Монтаж кабеля производят по двум видам:

•       «змейка»;
•       «улитка».

Прежде чем начинать работу, на утеплителе размечаются линии продвижения проводов. Между витками желательно соблюдать расстояние в 30 см.

Убедитесь, что на кабеле отсутствуют скрутки, иначе он проработает совсем недолго. Фиксируйте проводку на сетке, используя клипсы или усы на монтажной ленте.

Если нет уверенности, что сделаете всё правильно, покупайте готовые маты с кабелем, закреплённым на сетке. Вашей задачей будет укладка и фиксация их на поверхности пола.

Подключение

Установив в выбранном месте монтажную коробку, внутрь отправьте терморегулятор и подведите два кабеля. Один должен быть силовым, второй — заземляющим. Термодатчик расположите на расстоянии полуметра от стены, углубив и вставив в конструкцию из гофрированной трубы. Датчик будет располагаться внутри неё. Провод протяните к регулятору.

Розетка под тёплый пол должна быть только отдельной, а до заливки стяжки обязательно убедитесь в работоспособности конструкции.

Заливка стяжки

Поверх нагревательного кабеля будет достаточно бетонной стяжки. При желании сверху можно выложить слой плитки.

Монтаж водяного тёплого пола

Тёплый водяной пол в гараже без труда делается своими руками. Особенно удобно, если он располагается рядом с домом. В этом случае гараж подключается к системе отопления жилых помещений. В отдельно стоящем здании придётся заняться установкой автономного котла.

Укладочная схема и расчёт

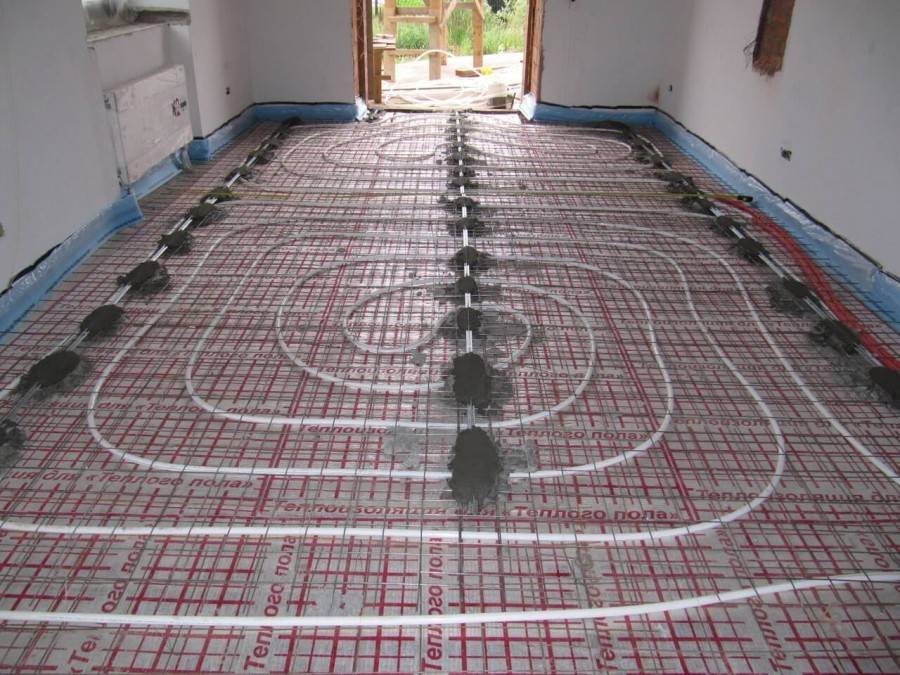

Трубы на полу гаражного бокса можно выкладывать в виде «змейки» или «улитки». Витки располагайте на расстоянии 10 см один от другого — тогда удастся равномерно прогреть всю площадь помещения. Стены и ворота — источники холода, поэтому в этих местах стелите трубы поплотнее. Шланг подачи установите как можно ближе к наружной стене.

Тёплый водяной пол должен обладать примерно такими параметрами:

•       16-миллиметровое сечение труб;
•       30–40 м размер петель при гаражной площади в 30 кв.м;
•       1 л/с — мощность насоса.

Инструменты и материалы

В строительных магазинах продаются готовые комплекты отопления для нежилых помещений на 60–80 квадратов. По необходимости можно приобрести комплектующие отдельно.

Понадобится примерно:

•       400 м труб;
•       пластификатор на 80 л;
•       60 м демпферной ленты;
•       60 кв.м утеплителя;
•       3-ходовой клапан;
•       циркулирующий насос;
•       термостат;
•       пластиковые фитинги;
•       2 автовоздухоотводчика;
•       сервомотор.

Расчёт сделан для патрубков с шагом 15–20 см.

Подготовка основания

Ещё до укладки водяных труб проводится подготовка поверхности с настиланием пластов:

•       10 см песка;
•       10 см щебёнки;
•       10 м утеплителя из пенопласта;
•       гидроизоляционный слой;
•       арматура;
•       черновой слой бетона, выравнивающий поверхность.

Гидро- и теплоизоляция

Для установки гидропола проводятся те же изоляционные мероприятия, как и для электрического. Функцию гидроизоляции будет выполнять слой толстой полиэтиленовой плёнки. При желании замените его рубероидом — так будет даже лучше. По стыкам обязательно пройдитесь мастикой из битума.

После этого настилайте утеплитель мощным слоем, ведь ему придётся выдерживать большие нагрузки. Обратите внимание: слой фольги должен смотреть вверх, не допуская утекания тепла в землю. По периметру гаража не забудьте уложить демпферную ленту.

Укладка трубопровода

Выбрав схему расположения труб, нанесите её на утеплитель — так будет проще делать монтаж. Расставьте пластиковые подпорки, на которые выложите обрешётку. Между ней и утеплителем должно оставаться 2–4 см свободного пространства, чтобы бетон не растрескался.

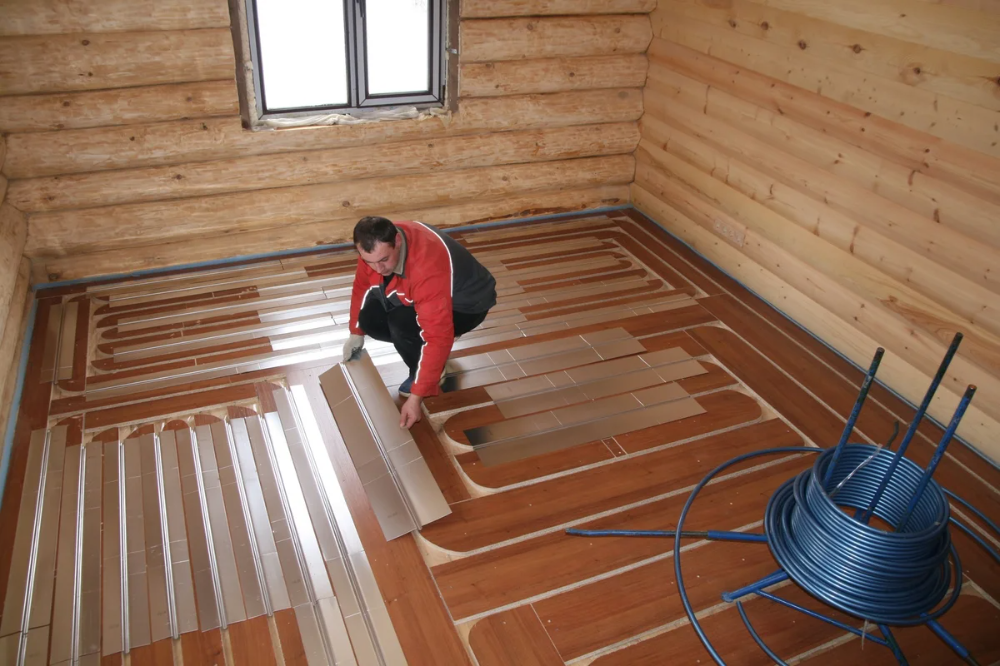

Поверх арматуры укладывайте трубы, закрепляя хомутами. Можно использовать скобы. Располагайте крепления не реже чем через 25–40 см. На поворотах чаще — 10–15 см. Бухты с трубами разматывайте понемногу.

Укладку начинайте от коллектора с самой дальней петли. Конец шланга обрамите трубкой с фитингом. Через него нужно подключиться к коллектору. Второй конец трубы должен находиться в непосредственной близости от распределительного узла.

Коллекторно-смесительный узел

Поступление и спуск горячей воды, а также регулировки происходят через смесительный узел. Устройство продаётся в стройматериалах в готовом виде. Кто чувствует в себе уверенность, может собрать его самостоятельно.

Для коллектора нужно купить:

•       подающий вентиль;
•       сливной вентиль;
•       воздухоотводчик;
•       запорный кран для оттока воды из системы;
•       фитинги для присоединения труб;
•       циркуляционный насос.

Коллекторно-смесительный узел прячется в специальном шкафу. Его вешают на стену или монтируют в нишу. Концы труб соединяются с вентилями подачи и обратки.

Перед заливкой стяжки проверьте работоспособность системы. Давление подайте вдвое сильнее рабочего. Если конструкция в течение суток будет функционировать без проблем, значит, монтаж проведён без ошибок.

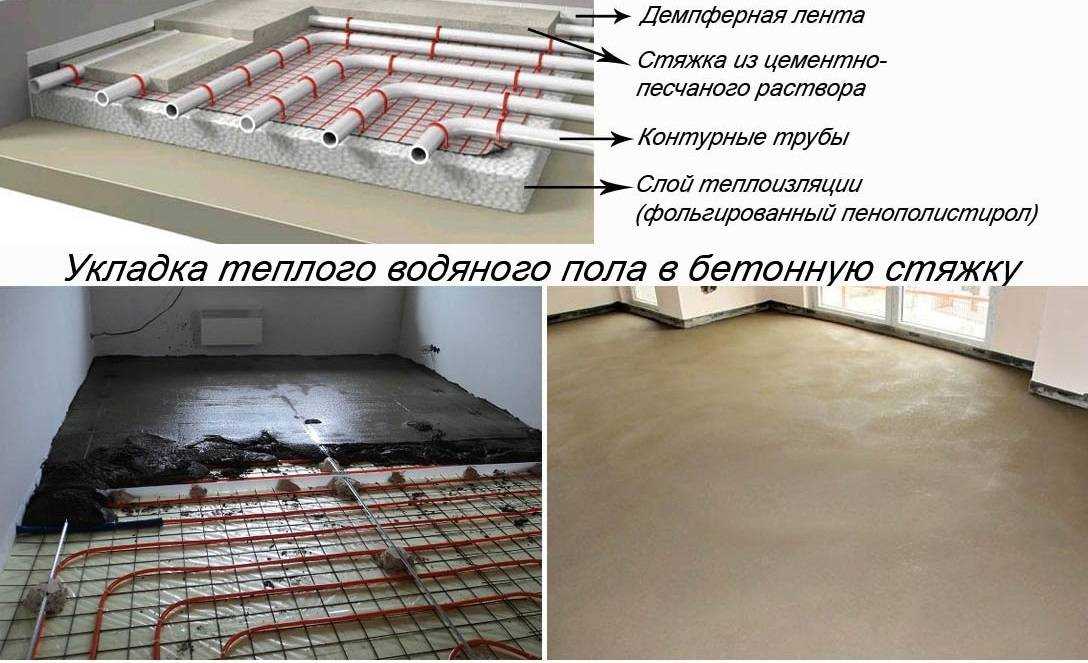

Заливка стяжки

Готовясь делать стяжку, предварительно подайте давление в трубы. При этом они должны быть такой же температуры, как воздух окружающей среды. Бетонный слой заливайте на 7–12 см.

Начинайте с самого дальнего угла, чтобы закончить к воротам. Бетон должен схватиться за 30–35 дней. По истечении этого времени позволяется включать отопление.

Антифриз в качестве теплоносителя

Если нет необходимости постоянно обогревать гараж, система может перемёрзнуть, и трубы полопаются, поэтому вместо воды её лучше заполнить антифризом. Этот компонент способен выдержать температуру -30°C. В этом случае потребуется более мощные насос и котёл.

Заключение

Теперь у вас не возникнет вопроса, зачем нужен тёплый пол в гараже. Это удобно, комфортно и важно для продления срока работы автомобиля. Варианты утепления можно выбирать различные.

Главное — организовать всё правильно с учётом вышеописанных нюансов.



• Отделка стен в гараже: чем обшить изнутри, дешево, вагонка, ОСБ
• Пол в гараже: из чего лучше сделать, варианты, материалы
• Потолок в гараже: чем обшить дешево, своими руками, ПВХ, гипсокартон, ОСБ

Руководство для домашнего мастера

Электрические теплые полы — это простая и эффективная система отопления, которую можно установить как при реконструкции, так и при новом строительстве. С этим справится любой грамотный домашний мастер. Тем не менее, вы должны вызвать электрика, зарегистрированного в части P, для окончательного подключения системы подогрева пола к электросети. Также стоит попросить вашего электрика, зарегистрированного в части P, сообщить вам, если нагрузка системы превышает максимальную нагрузку термостата 16 А. Если это так, вам необходимо установить контактор/снаббер.

В этом руководстве мы познакомим вас с каждым этапом процесса установки, включая несколько основных советов, при установке системы сетчатых матов с электрическим теплым полом, такой как ThermoSphere Mesh мощностью 150 Вт/м ² .

Для целей данной статьи данное руководство будет посвящено установке системы в ванной комнате на верхнем этаже с деревянным полом и отделкой плиткой или камнем.

Предпочитаете смотреть видео? Посмотрите «Полное руководство по установке ThermoSphere Mesh»

1. Все, что вам нужно для идеальной установки

Считайте это своим контрольным списком перед началом установки. Мы также включили несколько полезных инструментов.

Биты UFH!	Стандартные инструменты	Инструменты для обработки почвы
Электрический коврик(и) для подогрева пола Теплоизоляционные плиты Пенопласт для изоляции периметра Винты и шайбы Гибкий клей для плитки Самовыравнивающаяся смесь Фиксирующая лента Лента из стекловолокна Кабелепроводы Датчик пола Запасной датчик пола Электрическая задняя коробка Термостат Выбранная вами отделка пола	Кусачки Инструмент для зачистки проводов Ножницы Острое лезвие Отвертка Прецизионная отвертка Маркер Электросчетчик	Ведро для смешивания Большой зубчатый шпатель Губка Плиткорез Распорки/выравниватели для плитки Смесительная насадка и дрель

2.

Подготовка основания (чернового пола)

Поскольку мы используем пример ванной комнаты наверху, основанием обычно будет фанера или древесина. Если вы устанавливаете электрический теплый пол внизу, скорее всего, у вас будет бетонное основание.

Какое значение имеет тип субстрата?

Это потому, что вам нужно будет использовать изоляционную плиту с покрытием для деревянной подложки и непокрытую изоляционную плиту, если это была бетонная подложка. Чтобы максимизировать эффективность вашей системы напольного отопления, мы всегда рекомендуем использовать изоляционные плиты, так как это повысит эффективность системы до 50%. Это означает, что помещение быстрее достигнет нужной температуры, и вам будет дешевле эксплуатировать его.

Вернемся к подготовке основания. Убедитесь, что черновой пол ровный, устойчивый, чистый и на нем нет пыли или мусора. Закрепите изоляционную пену по периметру по краю комнаты с помощью самоклеящейся ленты или любого прочного двустороннего скотча. №

Уложите теплоизоляционные плиты с покрытием (для использования с деревянным основанием) в виде кирпичной кладки по всему полу. Используйте нож, чтобы разрезать доски, чтобы они соответствовали вашему пространству.

Прикрепите изоляционные плиты к основанию на расстоянии 300 мм от центра с помощью винтов и шайб. Вы также можете использовать сетчатую ленту вдоль швов, чтобы клей лучше держался на стыках.

При установке на бетонное основание убедитесь, что оно чистое, ровное и готово к обработке. Смойте плиточный клей и уложите непокрытую изоляционную плиту по всему полу.

3. Разметка неотапливаемых зон

При установке системы электрического подогрева пола в ванной комнате вам необходимо разметить зоны, где есть (или будут) постоянные приспособления, такие как унитазы, пьедесталы и ванны.

Если вы установите стационарные светильники поверх нагревательного кабеля, вы ограничите поток воздуха на пол, что приведет к «тепловой блокировке». Это может привести к перегреву системы отопления, повреждению покрытия пола и выходу из строя.

4. Тестирование перед установкой (1-е тестирование)

Тестирование — одна из самых важных задач. Представьте себе, что вы включаете электрический теплый пол в первый раз, и он не работает… душераздирающе. Это первое из трех испытаний, которые необходимо выполнить. Эти показания также понадобятся вам для регистрации гарантии на систему у производителя.

Проверка нагревательного мата:

• Достаньте сетчатый нагревательный мат из коробки.
• Включите измерительный прибор и установите его в омах.
• Подсоедините фазу к одной клемме, а нейтраль к другой клемме.
• Показания счетчика должны быть в пределах от -5 до +10 % ожидаемых показаний, указанных в руководстве по эксплуатации.
• Запишите номер детали и показания в руководстве по эксплуатации, чтобы можно было зарегистрировать гарантию.

Проверка изоляции нагревательного мата:

• Включите тестер изоляции и установите его на 500 В.
• Подсоедините фазу и нейтраль к одной из клемм, а землю к другой.
• Нажмите тест и запишите результаты. Тестер должен показывать более 999 МОм или бесконечность.

Проверка сопротивления датчика пола:

• Установите измеритель на омы и подключите кабели к клеммам.
• Например, напольные датчики ThermoSphere рассчитаны на сопротивление 10 кОм при 25°C. Показание будет между 8 — 12k в зависимости от температуры.
• Запишите результаты и повторите тот же тест для запасного датчика пола.

5. Установка мата электрического теплого пола (ThermoSphere Mesh)

Первый этап испытаний завершен, следующим этапом является установка сетчатого мата.

Лучше всего начать с того места, где будет располагаться термостат, и раскатать коврик для теплого пола. Когда вы дойдете до препятствия или конца комнаты, аккуратно разрежьте сетку ножницами. Важно: Не обрезайте кабель и не используйте нож для разрезания сетчатого мата.

После того, как сетка будет аккуратно вырезана, поверните вал на 90 градусов и избегайте отмеченных ненагретых участков. Продолжайте раскатывать коврик до следующего неотапливаемого участка. Эта часть коврика обращена проволокой вверх. Дойдя до стены, аккуратно разрежьте сетку, переверните рулон и продолжайте катить в обратном направлении. Просто повторяйте эти шаги, пока весь пол не будет покрыт.

Для небольших площадей нагревательный кабель можно снять с сетчатого мата. Вы делаете это, аккуратно разрезая сетку, снимая защитную пленку и удаляя белые ленты. Отложите сетку в сторону, чтобы использовать позже. Убедитесь, что у вас достаточно нагревательного кабеля, чтобы покрыть отапливаемую площадь. Для узких мест нарежьте сетку на полоски и не забудьте не перерезать кабель! Затем вы можете положить полоски в линию.

Крепление незакрепленного греющего кабеля

При закреплении незакрепленного отрезка греющего кабеля от сетчатого мата убедитесь, что расстояние между кабелем составляет не менее 50 мм.

При укладке не перекрещивать нагревательный кабель и не использовать поверх него фиксирующую ленту. Это приведет к перегреву и повреждению кабеля. Используйте сетчатую ленту, чтобы зафиксировать свободный нагревательный кабель на месте. Это предотвращает появление воздушных пустот и позволяет полностью покрыть клей для плитки, а также удалить любые винты и шайбы, которые находятся под нагревательным кабелем. Используйте вырезанную часть сетчатого мата, чтобы закрыть и защитить нагревательный кабель.

6. Тестирование во время установки (2-й тест)

После того, как вы закончили укладку сетчатого мата, пришло время провести второй набор тестов. Вы снова проводите испытание на сопротивление и изоляцию мата, чтобы убедиться в отсутствии случайных повреждений в процессе резки и прокатки.

Вернитесь к пункту 4, чтобы узнать, как выполнять эти тесты.

7. Установка напольного датчика

Установка напольного датчика поможет вам ограничить температуру пола и снизить риск перегрева, который может повредить отделку пола. Отделка пола, такая как дерево, чувствительна к изменениям температуры и имеет максимальную температуру, которую они могут выдержать.

Установка напольного датчика помогает сделать электрическую систему обогрева пола более энергоэффективной и снижает потребление энергии по сравнению с работой системы только от датчика воздуха в термостате.

Простые шаги для установки напольного датчика:

• Просверлите отверстие в основании стены для кабелей под задней коробкой. Затем протяните трубопровод через заднюю коробку.
• Проведите зонд датчика вниз по кабелепроводу, пока не почувствуете, что он касается конца.
• Протяните кабелепровод к центру нагревательного кабеля.
• Извлеките и потяните сетчатый нагревательный мат назад, чтобы отметить расстояние и площадь для вырезания канала для канала в плите с покрытием.
• Проложите трубу в канале и убедитесь, что датчик пола виден на конце трубы.
• Убедитесь, что вы снова надели колпачок, затем закрепите канал на месте с помощью фиксирующей ленты.
• Положите сетчатый нагревательный мат на кабелепровод и подведите холодный хвост к задней коробке.

Важно! Не прокладывайте нагревательный кабель или холодные соединительные муфты в стену! Это приведет к перегреву и повреждению кабеля!

• Закрепите холодный хвост с помощью фиксирующей ленты, готовой для крепления сетчатого нагревательного мата. Уникальный для ThermoSphere, наш холодный хвост LayFlat создает ровную поверхность даже вокруг углов.

8. Крепление сетчатого нагревательного мата

Снимите пластиковую подложку и плотно прижмите мат на место. Повторяйте, пока все области не будут закреплены. Обязательно плотно прижмите коврик, чтобы он не отслаивался.

Торцевая заделка должна быть расположена так, чтобы ее можно было полностью покрыть плиточным клеем или выравнивающей массой. Помните, что не следует заклеивать концы лентой, так как это может привести к перегреву. Тем не менее, вы можете приклеить его, используя ленту из стекловолокна, чтобы пропустить клей для плитки или выравнивающую смесь. Вы также можете использовать фиксирующую ленту по краям сетчатого мата, если это необходимо, чтобы дополнительно закрепить его.

Не накрывайте нагревательный кабель фиксирующей лентой! Это может привести к перегреву и повреждению кабеля!

9. Резка стыка холодного конца и установка запасного датчика пола

Соединение холодного конца

При вырезании стыка холодного конца в изоляцию или основание пола, не закрывайте лентой воздушное пространство. Это может привести к перегреву и, в конечном итоге, к выходу из строя. Вместо этого заполните пустоты самовыравнивающейся смесью или клеем для плитки.

Запасной датчик пола

Мы всегда рекомендуем установить запасной датчик пола на тот случай, если другой выйдет из строя. Это означает, что у вас будет резервная копия, и вам не нужно будет переключаться на измерение температуры воздуха, которое менее энергоэффективно.

Просто поместите запасной датчик температуры пола по центру между двумя секциями нагревательного кабеля.

Но не кладите напольный датчик на нагревательные кабели и используйте фиксирующую ленту, чтобы закрепить запасной датчик на месте.

10. Проверка сопротивления датчика пола (2-й тест)

Повторите проверку сопротивления датчика пола, начиная с шага 4, и запишите результаты, а затем проведите такой же тест сопротивления для запасного датчика пола и запишите результаты.

11. Укладка финишного покрытия пола

Укладка плитки непосредственно на нагревательный мат

• Осторожно нанесите клей для плитки на холодный хвостовой шов и проведите его через сетку.
• Убедитесь, что нагревательный кабель полностью покрыт клеем.
• Для достижения наилучших результатов смажьте плитку обратной стороной.
• Положить плитку на остальную часть пола.

Укладка плитки на самонивелирующийся состав

• Залейте пол самонивелирующимся составом, убедитесь, что все нагревательные кабели и муфты закрыты.
• Когда выравнивающая смесь будет готова для укладки плитки, нанесите клей для плитки и уложите плитку на пол. Для достижения наилучших результатов смажьте плитку маслом.
• Положить плитку на остальную часть пола.

12. Заключительное испытание (3-е испытание)

Повторите испытание на сопротивление нагревательного мата, испытание на изоляцию нагревательного мата и испытание на сопротивление датчика пола в последний раз (см. шаг 4). Запишите результаты, так как вам понадобятся все результаты испытаний для регистрации гарантии. Эти заключительные тесты должны убедиться, что во время установки не произошло никаких повреждений.

13. Электропроводка

Важно! Все окончательные электрические соединения должны выполняться квалифицированным электриком.

• В точке подключения должно быть четыре кабеля.
• Подсоедините запасной датчик пола к клеммной колодке и уберите в заднюю коробку.
• Изолируйте заземление питания и холодного вывода. Подсоедините их к клеммной колодке или к задней клеммной колодке.
• Подсоедините датчик пола к клеммам с маркировкой и помните, что датчик пола не чувствителен к полярности.
• Подключить подогрев пола под напряжением и нейтралью к выходным клеммам.
• Подключите питание под напряжением и нейтраль к входным клеммам.
• Убедитесь, что у вас есть хорошее и надежное соединение во всех клеммах, и что медная проводка не оголена.
• Прикрепите термостат к заднему корпусу с помощью прилагаемых винтов и добавьте лицевую панель.

14. Включение электрического напольного отопления

Как бы вам ни хотелось включить вашу новую электрическую систему напольного отопления, вы должны дождаться, пока клей для плитки и/или самонивелирующаяся смесь полностью затвердеют, прежде чем включать ее. на. Процесс отверждения может занять от 7 до 14 дней, но обязательно ознакомьтесь с рекомендациями производителя.

Мы рекомендуем выполнить следующий процесс ввода в эксплуатацию:

1. Включить термостат
2. Комплект для датчика пола
3. Установить ограничение этажа на 27 ^o C
4. Убедитесь, что обогрев выключен
5. Оставить на 24 часа

Наконец, повышайте температуру не более чем на 2°C каждые 24 часа, пока не будет достигнута желаемая температура пола.

Вот оно! Вы сделали!

Мы надеемся, что это руководство поможет вам при установке электрического теплого пола. Но если у вас есть какие-либо вопросы и вам нужна дополнительная консультация, наша команда всегда готова помочь. Свяжитесь с нами.

Полы с подогревом: полное руководство

Что такое полы с подогревом?

Теплый пол использует основной принцип волн тепла, поднимающихся по воздуху. Теплый пол может быть либо «мокрой» системой, которая подает теплую воду по трубам под полом, либо «сухой» системой электрических змеевиков, размещенных под полом, которые нагреваются при включении системы.

Ниже мы рассмотрим плюсы и минусы теплых полов, различные доступные типы систем теплых полов, способы их установки и связанные с этим затраты.

Каковы плюсы и минусы теплых полов?

Как и все в жизни, полы с подогревом имеют свои плюсы и минусы, которые необходимо учитывать при принятии решения об их выборе.

Плюсы напольного отопления

• Комфорт – ощущение роскоши усиливается, когда вы можете ходить босиком в зимние месяцы

• Повышенная теплоотдача – тепло не только равномерно распределяется по комнате , но система, которая достаточно велика, чтобы обогреть всю комнату, будет более эффективным методом обогрева, чем радиатор, поэтому ваши счета за электроэнергию могут снизиться

• Повышение стоимости дома – пол с подогревом является чрезвычайно желанной характеристикой для покупателей жилья, поэтому любое имущество, которое включает его (даже если оно находится всего в одной комнате), будет стоить больше, когда придет время продать

• Установка — Электрические системы подогрева пола можно установить самостоятельно, и, как мы уже видели, они особенно хорошо работают с плиткой и камнем, что делает их популярным выбором для ванных комнат.

Однако у систем напольного отопления есть несколько существенных недостатков, которые следует учитывать перед их установкой.

Минусы напольного отопления

• Стоимость — установка системы может стоить дорого, а также создавать большие трудности в процессе установки. Это делает его особенно подходящим для новостроек или когда у вас уже есть работы на полу. это с таймером, чтобы у вас было тепло, когда вы действительно этого хотите. Системы также могут ограничивать то, что вы можете размещать на полу, поскольку они не могут располагаться под определенной арматурой и предметами мебели

• Установка. Если вы выбираете систему на водной основе, вам придется заплатить за профессиональную установку, а не пытаться сделать это самостоятельно.

Электрические системы обогрева пола

Электрические системы обогрева пола основаны на сети проводов под полом, которые нагреваются. В зависимости от формы помещения вы можете выбрать нагревательные маты, которые покрывают большие площади, или отдельные провода, которые могут попасть в каждый уголок и щель. Нагревательные маты, как правило, немного дешевле, поскольку они имеют одинаковый размер. Провода обычно сидят поверх слоя изоляции. Они могут подходить под разные типы полов (но не под слишком толстые ковры — значение более 1,5 обычно считается слишком толстым). Сами электрические провода довольно тонкие, что делает их установку проще и дешевле, чем систему на водной основе. Тем не менее, они также немного дороже в эксплуатации, что делает их более подходящими для небольших площадей.

Водяные теплые полы

Водяные теплые полы, напротив, представляют собой сеть труб, соединенных с вашим бойлером, по которым горячая вода качается по комнате. Поскольку системы напольного отопления распределяют тепло более равномерно, чем радиаторы, они фактически используют воду с более низким нагревом, чем радиатор. Это гарантирует, что ваш котел будет более эффективным.

Сложность с системами на водной основе связана с установкой, и по этой причине затраты обычно выше. Если вы не профессиональный сантехник, не рекомендуется пытаться установить систему самостоятельно. Трубы толще проводов, поэтому на полу должно быть достаточно места для установки системы, или, возможно, потребуется немного приподнять землю. Это означает, что, хотя они являются отличным решением для новых сборок, их может быть сложно установить на некоторых объектах.

Следовательно, установка системы на водной основе непроста и, в отличие от электрических систем, не должна устанавливаться без посторонней помощи.

Как установить систему подогрева пола

Тип устанавливаемой системы зависит от типа вашего пола. Для разных поверхностей доступны разные типы. Электрические системы напольного отопления, как правило, можно установить самостоятельно, что снижает общую стоимость.

Когда дело доходит до системы на водной основе, лучше не пытаться установить ее самостоятельно — наймите сантехника, чтобы сделать это за вас, потому что установка потребует прокладки труб, подключения их к системе котла и, возможно, даже подъема пол.

Сколько стоит установка систем теплого пола?

Стоимость теплых полов полностью зависит от того, какую систему вы выберете, и от того, устанавливаете ли вы ее в новостройке (или устанавливаете во время ремонта существующей недвижимости) или нет. Электрическая система будет стоить около 75 фунтов стерлингов за квадратный метр для предварительно установленных матов с подогревом пола или 100 фунтов стерлингов за квадратный метр для свободных кабелей. Дальнейшие расходы связаны с укладкой изоляции под системой, управлением отоплением и оплатой услуг электрика.

Системы на водной основе будут стоить значительно дороже, а общая стоимость после установки исчисляется тысячами фунтов стерлингов.

Подходит ли вам пол с подогревом?

Важно не питать иллюзий, что пол с подогревом экономит деньги – это зависит от площади поверхности, с которой вы работаете, а также от вашего источника топлива, и это, в сочетании со значительными затратами на установку, означает, что вы вряд ли чтобы сэкономить много.
