Как сделать антенну своими руками для телевизора

Несмотря на быстрое развитие интернета, телевидение — ключевой источник важной информации для каждого из нас. Чтобы на экране отображалось качественное изображение, требуется мощная антенна. Ее можно приобрести или сделать самостоятельно и хорошо сэкономить. Как сделать антенну своими руками для телевизора, что для этого требуется — подробно разберем в этой статье.

Содержание статьи:

  1. Используем пивные банки
  2. Зигзагообразная антенна
  3. Коаксиальный кабель
  4. Антенный усилитель
  5. Несколько полезных рекомендаций
  6. В завершение

Используем пивные банки

Сегодня доступно множество схем, по которым можно собрать хорошую домашнюю антенну. Конструкция из пивных банок собирается очень быстро, причем все необходимые материалы есть под рукой. Конечно, такая антенна сверхустойчивый сигнал не гарантирует, но для дачи или дома в деревни — рабочее решение.

Что требуется для сборки:

  • банки алюминиевые из-под любого напитка, но одинакового объема;
  • антенный провод, длина определяется индивидуально;
  • штекеры;
  • изоляция или скотч;
  • деревянная или пластиковая планка для основания.

Если все эти элементы есть, пора выяснить, как быстро сделать антенну для телевизора:

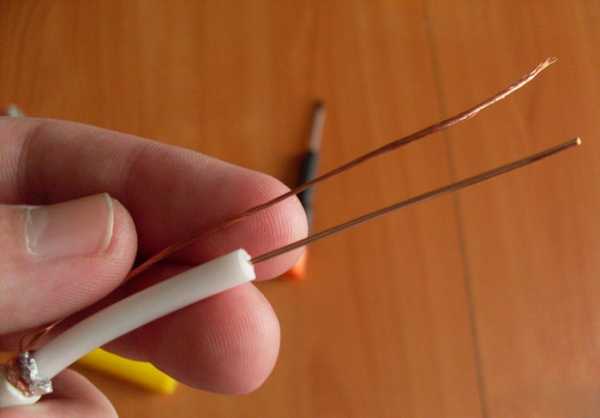

  1. Подготавливаем провод. Отмеряем 10 см от конца кабеля. Делаем надрез и устраняем изоляционный слой. Скручиваем экран в единую жилу. Убираем изоляцию с медного провода. На другой конец провода необходимо надеть антенный штекер.
  2. Фиксируем контакты. К одной банке с помощью небольшого болта крепим медную проволоку, а к другой — скрученный экран. Для стабильного сигнала провода лучше припаять.
  3. Применяя скотч или изоляцию, фиксируем банки к подготовленной планке. Располагаться они должны строго по прямой. Любое отклонение приведет к тому, что самодельная конструкция работать не будет.

Остается только экспериментировать с расположением антенны и расстоянием между банками. Оптимальным считается 7.5 см между краями банок. Хотя в определенных ситуациях дистанция может быть уменьшена или увеличена.

Зигзагообразная антенна

Как сделать самодельную антенну для телевизора, еще в 1961 придумал Харченко К.П. Вот только на тот момент зигзагообразная форма мало кого заинтересовала. Однако с появлением цифрового телевидения ситуация поменялась, так как фигурная антенна демонстрирует отличный прием сигнала.

Для ее изготовления требуется:

  • медный кабель толщиной 5 мм;
  • кусок антенного провода;
  • паяльник и припой;
  • разъемы;
  • кусок фанеры для основания.

Первостепенно правильно изготавливаем раму. Отмеряем отрезок провода 109 см. Сгибаем его так, чтобы получилось два параллельных ромба, длина одной стенки должна быть 13.5 см. После всех манипуляций в центральной части должен остаться 1 см кабеля. Он будет применяться для окончательной фиксации конструкции.

В центральной части изделия углы ромбов не должны контактировать. К ним будет крепится антенный шнур. На верхний угол припаивается центральная жила, на нижний крепится экран. Промежуток между углами — 2 см.


Полученную конструкцию прикрепляем к основанию и устанавливаем на возвышенности для обеспечения стабильного сигнала.

Коаксиальный кабель

Многих интересует, как самому сделать антенну для телевизора из коаксиального кабеля. Такая комнатная конструкция создается из 75-омного коаксиального провода. Для такого способа требуется правильно рассчитать длину кабеля для эффективного приема сигнала. Для этого выясняем частоту вещания и делим ее в мегагерцах на 7500. Итоговое значение округляем до ровной цифры. Оптимальную длину антенны для своего региона можно найти в интернете.

Антенна из коаксиального кабеля

Определив длину провода, остается придерживаться следующих инструкций, как сделать уличную антенну для телевизора:

  • с одной стороны конца подготавливаем кабель и устанавливаем разъем для подсоединения к ТВ или цифровой приставке;
  • от установленного разъема отмеряем 2 см и делаем отметку — от нее необходимо будет отмерить требуемую длину антенны;
  • лишнее убираем плоскогубцами;
  • убираем верхний слой изоляции и оплетку;
  • зачищенную часть загибаем под 90 градусов;
  • выполняем поиск каналов на ТВ.

Этот способ — самый простой, но требуется соблюсти условия по длине антенны. Конструкция демонстрирует высокую эффективность, но при условии, что нет серьезных препятствий.

Антенный усилитель

В некоторых населенных пунктах, даже зная, как сделать самостоятельно комнатную антенну для телевизора, добиться стабильного сигнала не получается. Решается проблема установкой усилителя. Вот только устройство это имеет сложную конструкцию: без соответствующих навыков и знаний собрать его не получится.
Решить проблему можно двумя способами:

  • отправиться в магазин и приобрести готовый вариант;
  • воспользоваться обычным магнитом.

Магнит закрепляется максимально близко от антенны, предварительно он несколько раз обматывается антенным проводом. Хотя лучше все-таки обзавестись полноценным усилителем.


Несколько полезных рекомендаций

Чтобы понять, как сделать антенну для телевизора на даче, необходимо учитывать определенные моменты:

  1. Применяем хороший кабель. От качества провода зависит уровень сигнала. Идеально — вариант с сопротивлением 75 Ом и выполненный в силиконовой оплетке.
  2. Сводим количество соединений к минимуму. Советуем для антенны и усилителя применять единый кабель.
  3. Используем пайку. Сигнал чутко реагирует на любые помехи и мгновенно ухудшается, если присутствуют недостатки в конструкции. Если все контакты припаять, то изделие прослужит долго и будет надежным, а сигнал — стабильным.

В завершение

В статье представлены только самые простые способы по быстрой сборке антенны в домашних условиях. Самодельные конструкции обеспечивают стабильный сигнал и часто не уступают покупным моделям. Главное — в процессе сборки придерживаться инструкций и подбирать качественные материалы.

teleinside.ru

Как сделать и настроить комнатную антенну своими руками

Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое.

Если следовать рекомендациям и приложить небольшие усилия, то можно самому сделать TV-антенну.

В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.

Для подключения к эфирному цифровому телевидению вам понадобится:

  • установить дециметровую антенну, комнатную или внешнюю;
  • приобрести специальную цифровую приставку, если ваш телевизор не поддерживает приём DVB-T2 сигнала;
  • подключить антенну и приставку телевизионным кабелем.

Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

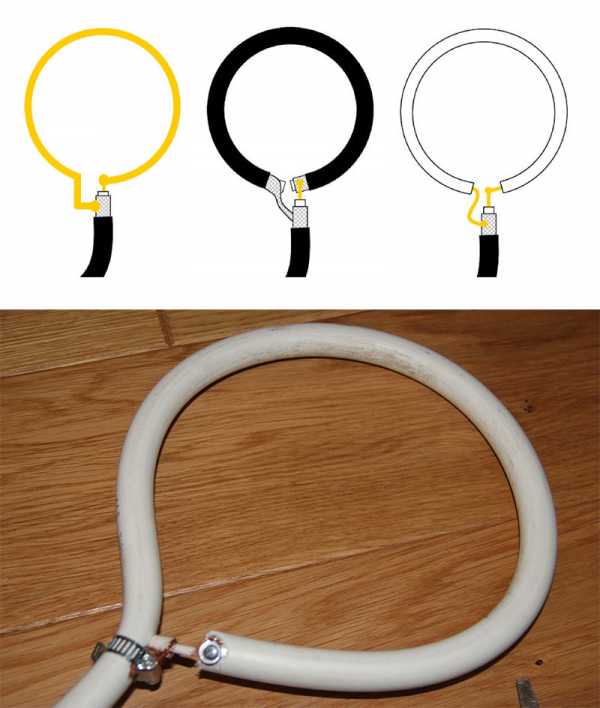

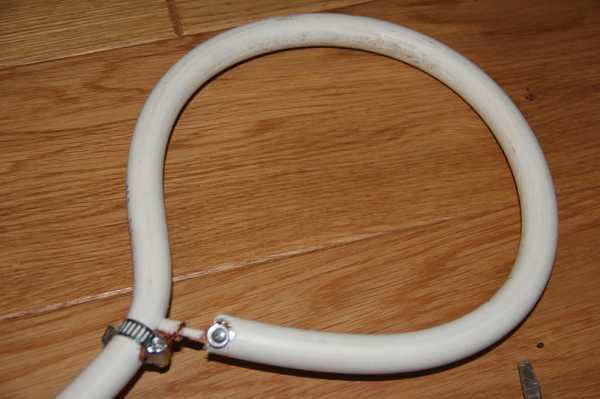

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

  1. Приготовьте кусок кабеля 53 см.
  2. Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
  3. Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
  4. Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
  5. Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
  6. Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

  1. Возьмите две обычные пивные банки.
  2. Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
  3. Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
  4. Разместите в отверстия саморезы.
  5. Зачистите конец антенного кабеля.
  6. Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
  7. Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
  8. Можно сделать более продвинутый вариант из 3–4 рядов банок.
  9. Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
  10. По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
  11. Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

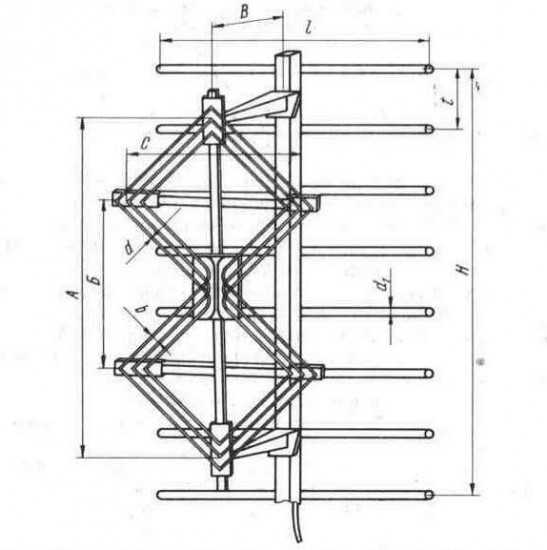

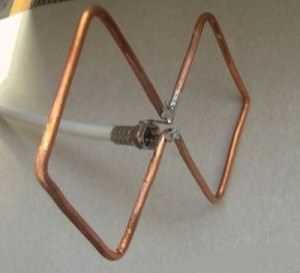

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

  1. Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
  2. Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
  3. Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
  4. Закрепите конструкцию на диэлектрическую основу.
  5. На другом конце кабеля установите штекер и воткните в телевизор или приставку.

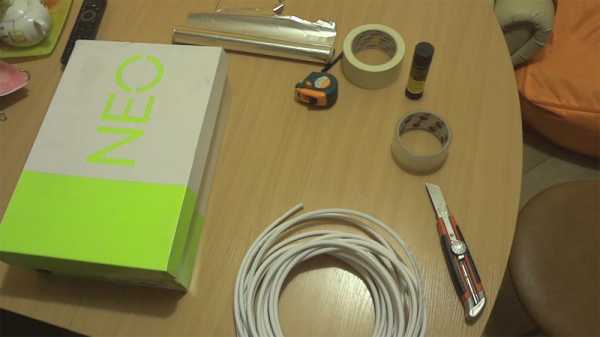

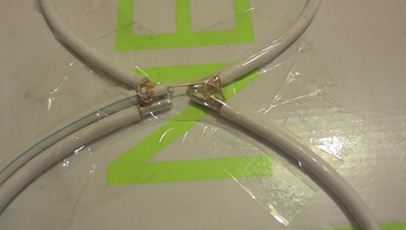

Своими руками можно легко смастерить антенну из картонной коробки:

  1. Возьмите обычную картонную коробку, например, из-под обуви.
  2. Наклейте на дно слой фольги.
  3. Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
  4. Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
  5. Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

  1. Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
  2. Подключите к телевизору или цифровой приставке.
  3. Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
  4. Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

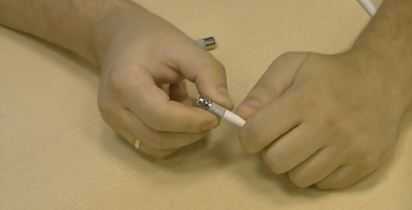

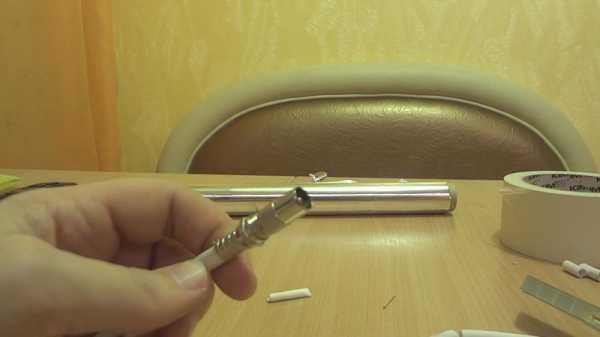

И напоследок инструкция, как подключить кабель к разъёму телевизора:

  1. Надрежьте и снимите с края кабеля изоляцию, не повредив оплётки.
  2. Осторожно отогните металлические волоски оплётки и фольгу вниз.
  3. Отступите 1 см и срежьте внутреннюю изоляцию, оголив центральную жилу.
  4. Проденьте внутреннюю жилу кабеля до упора в штекер и плотно закрутите шайбу штекера.
  5. Торчащий из штекера лишний кусок жилы отрежьте кусачками.

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

nastroyvse.ru

Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

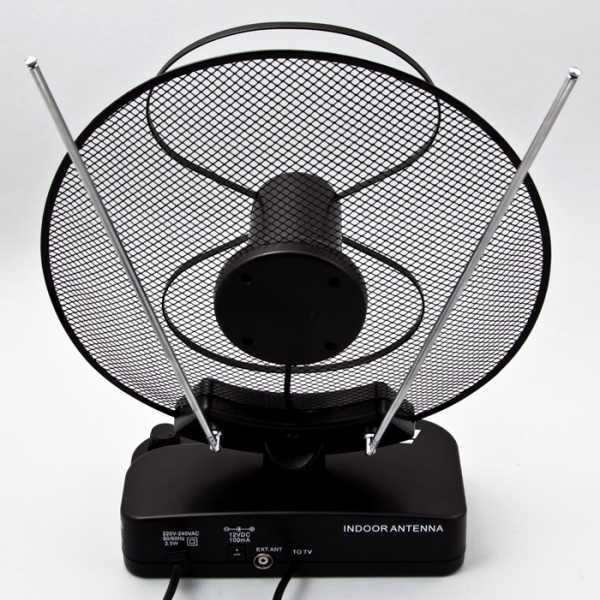

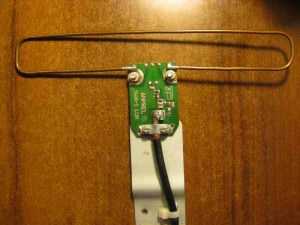

  • Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.
  • Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

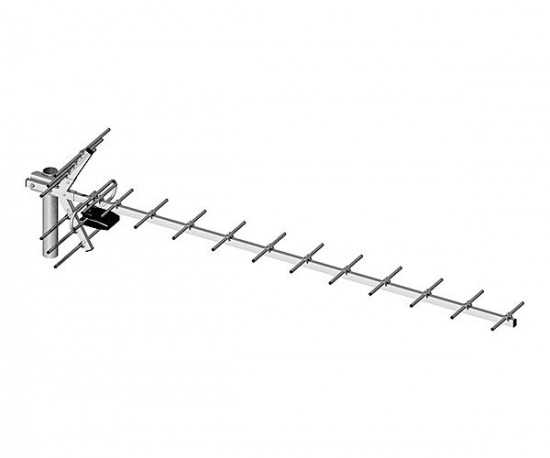

  • Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

  1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
  2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
  3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

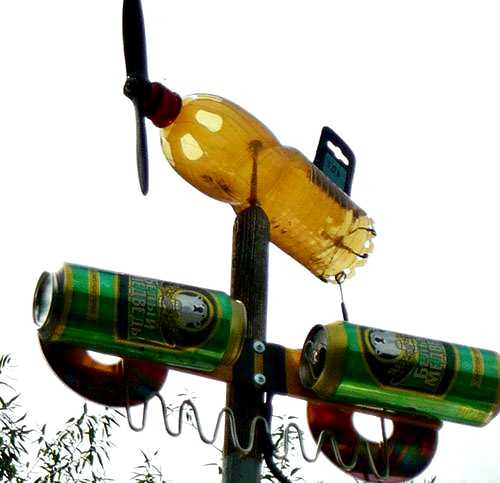

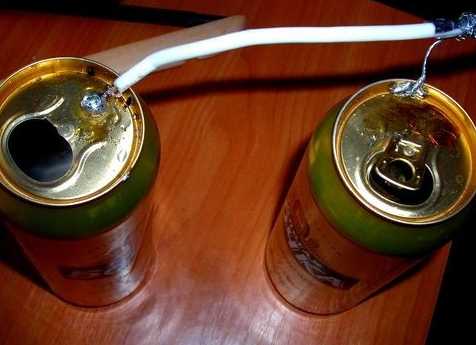

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.
Антенна из пивных банок
Чтобы сделать антенну вам понадобятся:

  • Две алюминиевые банки из под пива или другого напитка.
  • Метров пять телевизионного кабеля.
  • Штекер.
  • Два шурупа.
  • Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
  • Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

  1. Зачистите один конец кабеля и присоедините к нему штекер.
  2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
  3. Расплетите оплётку и скрутите её в шнур.
  4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
  5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
  6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
  7. Прикрепите банки на основание с помощью изоленты.
  8. Закрепите на основании кабель.
  9. Вставьте штекер в телевизор.
  10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

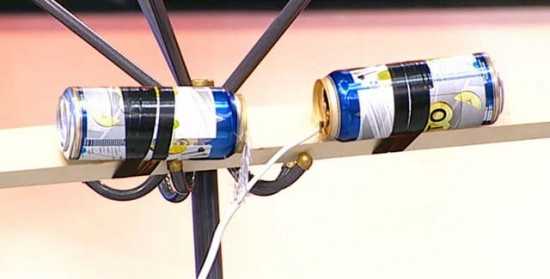

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

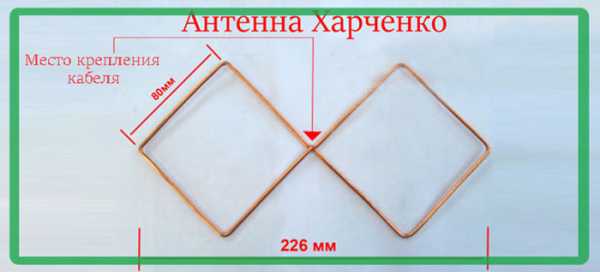

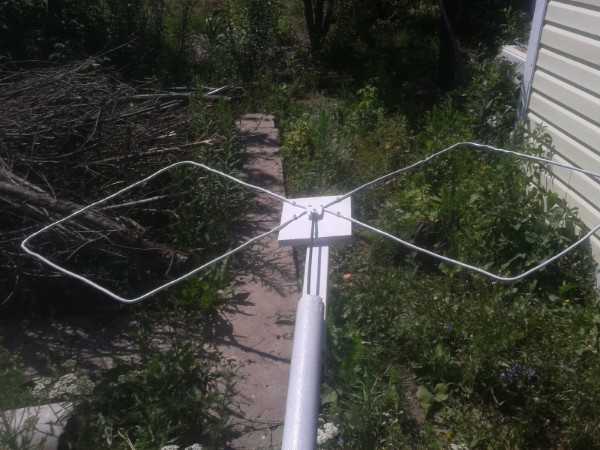

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.
Антенна Харченко
Для изготовления зигзагообразной антенны вам понадобится:

  • Медная проволока диаметром 3-5 мм.
  • Телевизионный кабель 3-5 метров.
  • Припой.

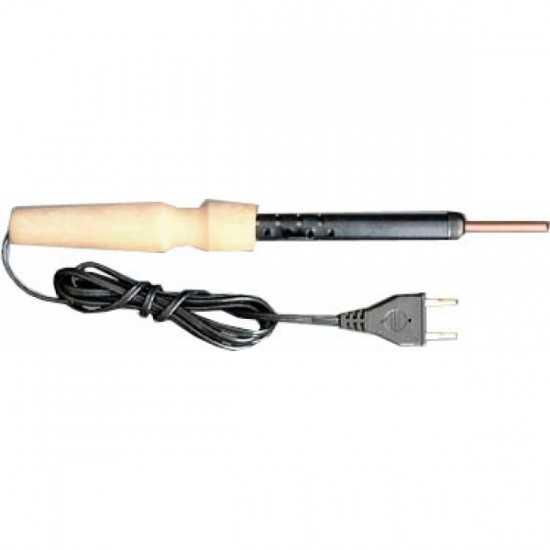

  • Паяльник.
  • Штекер.
  • Изоляционная лента.
  • Кусок пластика или фанеры для основания.
  • Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

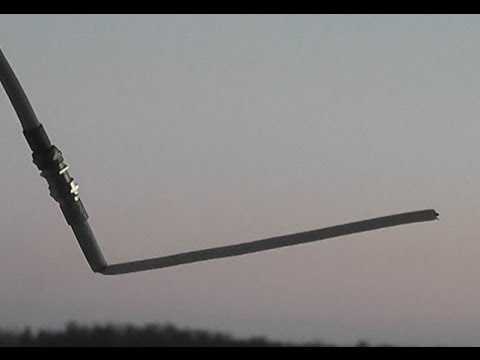

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.
Антенна из кабеля
Получив длину кабеля сделайте следующее:

  1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
  2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
  3. Отмерив нужную длину, откусите лишнее плоскогубцами.
  4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
  5. Загните очищенную часть под углом в 90 градусов.
  6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

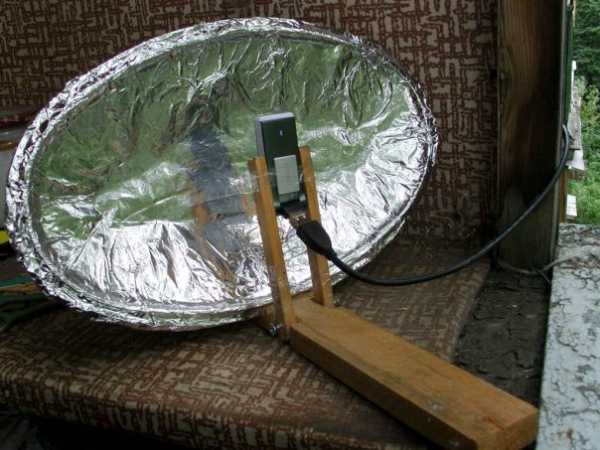

  • Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
  • Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
  • Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.


Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

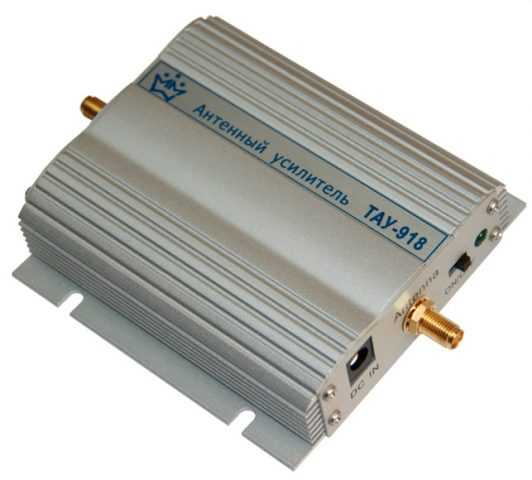

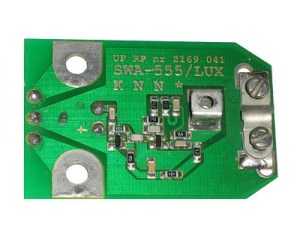

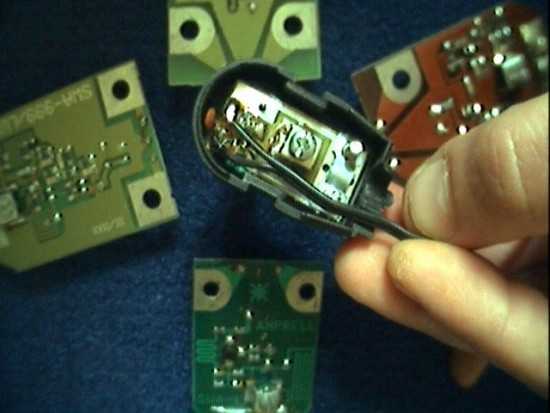

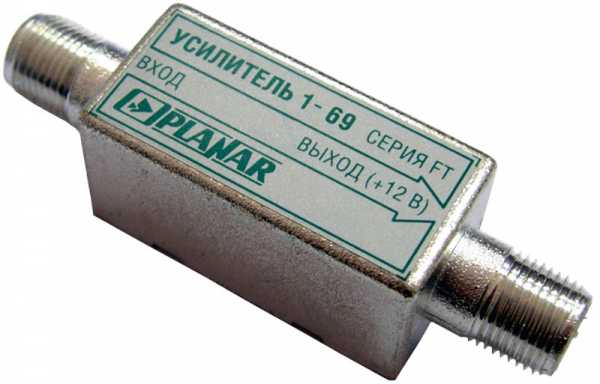

Антенный усилитель

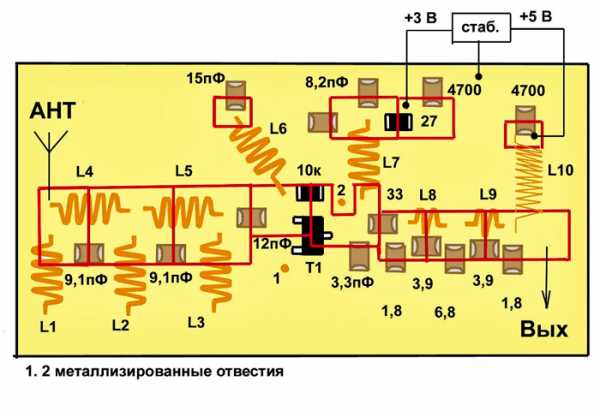

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

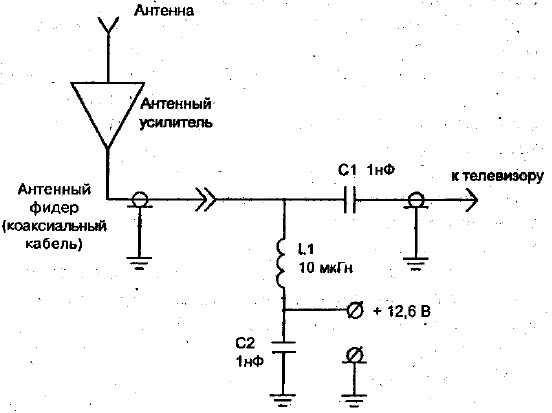

Схема питания развязки
Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.

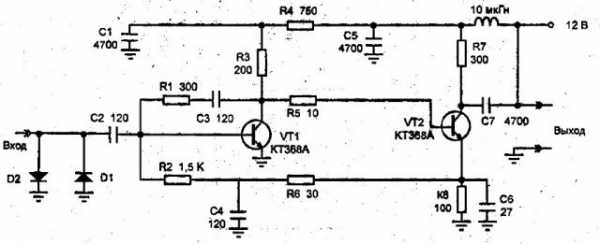

Ниже приведена схема антенного усилителя метрового диапазона:

    Схема антенного усилителя метрового диапазона
  • Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
  • Потребляемый ток не более 20 миллиампер.
  • Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
  • Каскады имеют общий эмиттер.
  • Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
  • Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
  • Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

    Схема дециметрового усилителя
  • Антенный усилитель дециметрового диапазона 470-790 мегагерц.
  • Коэффициент усиления 30 дБ. при напряжении 12 вольт.
  • Потребляемый ток 12 миллиампер.
  • Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
  • Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
  • Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:


Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

remboo.ru

Как сделать антенну своими руками для телевизора: три способа

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Только в переносных моделях телевизоров есть встроенные устройства, обеспечивающие необходимое преобразование электромагнитных волн эфирного ТВ. Полученные сигналы усиливаются и обрабатываются. На основе этих данных формируется итоговое изображение. Но в стационарных приемниках такой возможности не предусмотрено. Поэтому могут пригодиться знания о том, как сделать антенну своими руками для телевизора. В этой статье представлены конструкции, которые любой человек сможет воспроизвести без лишних усилий. При их выборе предпочтительными считались изделия, собранные из простейших комплектующих деталей.

Подобную сложную конструкцию вполне можно заменить качественной самоделкой



Содержание статьи

Зачем нужна самодельная антенна для цифрового телевидения

Как ни странно, но некоторые «кустарные» конструкции по своим параметрам ничем не уступают фабричным изделиям. Боле того, некоторые из них обеспечивают отличное усиление, хорошую избирательность частот и другие лучшие технические характеристики. Элементарные теоретические знания помогут вам сделать точную настройку в соответствии с особыми условиями в месте приема сигнала.

В некоторых ситуациях соответствующие умения попросту необходимы. Согласитесь, сложно дождаться открытия магазина завтра утром, когда прямо сейчас можно создать качественную антенну из подручных материалов. Весь процесс займет не более часа. После этого – заслуженная гордость самим собой будет гармонично дополнена уважением всех членов семьи.

Телевизор в автомобиле также можно подключить к самодельной антенне


Соответствующие умения и навыки пригодятся при поломке стандартного оборудования

Как сделать антенну своими руками для телевизора: простые конструкции

Тем, кто не желает подробно разбираться в тонкостях теории распространения радиоволн, достаточно изучить инструкции в этом разделе. Здесь рассказано о том, как сделать антенну своими руками для телевизора без лишних затрат времени и денежных средств. Эти проекты проверены на практике. Поэтому для получения положительного результата надо только повторить последовательность рабочих операций.

Вторая «жизнь» пивных банок

Обратите внимание! Здесь и далее надо учитывать место нахождения ближайшей вышки. В данном случае центральную ось банок устанавливают перпендикулярно направлению на передатчик сигнала. После того, как получена хорошая «картинка», оптимальные положения жестко фиксируют скотчем.

Проволока и доска

Простая антенна своими руками для цифрового ТВ с точным расчетом

Чтобы выяснить, как делать антенны своими руками для телевизора без ошибок, надо конкретизировать условия задачи. Если рассматривать Московскую область, то тут эфирное вещание в цифровом формате ведут на двух несущих частотах. Для расчетов используем одно значение, 546 МГц.

Активные части антенн делают из проводников. Их размеры должны соответствовать длине волны (ДВ). Если используете квадрат, то каждая сторона должна быть равной ¼ ДВ.

Для присоединения приемника надо использовать только специальный телевизионный кабель. Он отличается от стандартных проводников сетей питания и других точным значением волнового сопротивления, 75 Ом. На него настроены входные каналы техники. Если применить другую кабельную продукцию, параметры входного сигнала будут хуже.

Чтобы не усложнять конструкцию, используем простую форму, кольцо. Его размеры рассчитываются по простой формуле.

ДР= (300/ ЧС)*100, где

  • ДР – длина рамки в см;
  • ЧС – частота несущего сигнала в Мгц.

В нашем случае получится: (300/546)*100=55 см (округленная величина).

Обратите внимание на то, что центральная жила отрезка рамки не используется вовсе. К оплетке подсоединяется разделанный телевизионный кабель. Скрутка упрочняется пайкой.

Решение проблем дальнего приема

Если «пассивных» методов недостаточно, пригодится технология создания антенного усилителя своими руками. В этом случае подручных материалов будет недостаточно. Придется приобрести электронные компоненты, освоить методику изготовления печатной платы.

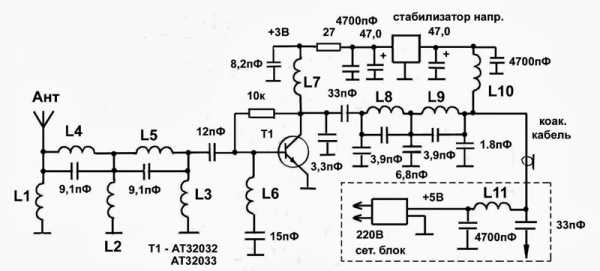

Принципиальная схема


Монтажный чертеж


Усилитель в сборе

Полезная информация! Катушки индуктивности можно сделать самостоятельно. Подойдет любой каркас (цилиндр с диаметром 2 мм). Для намотки используют провод из меди с лаковым покрытием (0,5 мм).

Выводы и рекомендации

Не только копируя готовые решения, но и с точным расчетом эффективную телеантенну своими руками сделать не сложно. Определенные трудности возникнут, если понадобится активное усиление сигнала. Но до этого имеет смысл поэкспериментировать с пассивными антеннами.

Если правильно применить сведения из этой статьи, то созданное своими руками устройство будет обладать лучшими параметрами, чем серийная техника

Как сделать самодельную антенну для цифрового ТВ (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Как сделать мощную HDTV антенну для телевизора своими руками

Люди придумали кучу способов улучшить прием сигнала антеннами – от прикреплённой одежной вешалки до намотанной алюминиевой фольги. Поняв, что большинство этих способов не работают на самом деле, я решил сделать нормальную и расскажу вам как собрать антенну для телевизора.

Из-за возросшей стоимости кабельного ТВ, я решил купить антенну. Первая практически не ловила сигнал, вторая работала, но если кот сидел на подоконнике, то сигнал пропадал. И даже то, что я обмотал ее фольгой не помогло.

После поисков в интернете я нашел инструкцию, как сделать телевизионную антенну в домашних условиях для сигнала телевидения высокого разрешения из картона и алюминиевой фольги. Когда я поделился задумкой с отцом, он сначала посмеялся, но теперь тоже просит, чтобы я и ему сделал такую широкополосную уличную телеантенну из проволоки на дачу. Супер мощная антенна для аналогового ТВ достаточно простая для изготовления своими руками, мои фотографии и пояснения помогут вам разобраться в процессе.

Даже не поднимая антенну повыше, я уже поймал больше каналов, чем раньше было по платному кабельному ТВ, и изображение очень чистое. После того, как закрепите самодельную антенну для телевизора на постоянном месте повыше, заново включите поиск каналов, их должно найтись еще больше на большей высоте.

Шаг 1: Необходимые материалы

Материалы:

  • Лист картона около метра длиной
  • Инструменты для резки картона – ножницы и канцелярский нож
  • Алюминиевая фольга
  • Клей (я использовал столярный – он очень хорошо склеивает)
  • Дрель
  • Два винта с гайками и шайбами
  • Антенный адаптер 75-300 ОМ UHF/VHF, есть на Амазоне
  • Коаксиальный кабель 1-1,2 м, есть на Амазоне, размер не важен, главное, чтобы длины хватало
  • Краска, маркеры или самоклейка для облагораживания внешней стороны (опционально)

Шаблон
Шаблоны для вырезания деталей из картона и фольги есть в интернете.


Шаг 2: Вырезаем картонное основание антенны

Сначала вырежьте из картона прямоугольник 33х36 см. Затем нанесите небольшое количество клея на одну сторону и приклейте фольгу, хорошо ее разгладив. Края фольги загните на другую сторона картонного основания и покройте фольгу краской. Можно декорировать внешнюю сторону маркерами или самоклеящейся бумагой, на ваше усмотрение. Отложите основание в сторону, пока клей не просохнет.

Шаг 3: Вырезаем части антенны

Распечатайте скачанные шаблоны и вырежьте их. Затем положите шаблоны на картон, можно закрепить их парой кусочков скотча. Обведите шаблоны и вырежьте их канцелярским ножом. Вам понадобятся две детали крыльев, соединенных перемычкой. Также вырежьте две крепежные пластины.

Вырежьте две детали с крыльями из фольги по шаблону. Для вырезания шаблонов из фольги используйте ножницы, канцелярский нож рвет фольгу.

У вас должны быть две детали с крыльями, две аналогичные детали из фольги, две крепежных пластины. Также есть шаблон для подставки, если собираетесь ставить антенну на подставку, вырежьте деталь из картона.

Шаг 4: Сгибаем крылья антенны

Как вы, наверное, заметили, на шаблоне крыльев антенны нанесены пунктирные линии сгиба. Согните шаблон по этим линиям и на картонной заготовке карандашом отметьте места, где должны быть линии сгиба. Аккуратно и медленно надрежьте картон по этим линиям, будьте осторожны и не прорежьте картон насквозь. Аккуратно сложите все четыре картонных закрылка по надрезанным линиям сгиба. Сгибайте не до конца, а чтобы получился нужный угол, на фото можно рассмотреть детально.

После того, как закрылки согнуты, нанесите клей в надрезы по линиям сгиба, чтобы зафиксировать сгибы. Закрылки должны составлять с плоскостью крыла угол 45°, то есть по отношению друг другу они находятся под углом 90°. Скорее всего, они разойдутся, если их не проклеить, лучший вариант для этого – термоклей.

Шаг 5: Обклеиваем крылья фольгой

Теперь нужно обклеить фольгой крылья с обратной стороны. Из-за того, что лист фольги уже, чем картонная деталь, перекладина детали останется непокрыта фольгой. Фольгу нужно наклеить и разгладить до максимально возможно гладкого состояния, слой клея должен быть тонким. Отложите пока детали в сторону, чтобы клей высох.

Шаг 6: Красим антенну и устанавливаем крепежные пластины

Покрываем крепежные пластины краской, проверяем высох ли клей на основании (прямоугольник 33х36 см). Если клей просох, расположите прямоугольник перед собой по высоте (в книжной ориентации). Используя шаблон, отметьте места, где нужно сделать отверстия для крепежных пластин. Прорежьте эти отверстия.

Затем красим две детали с крыльями. Дадим краске высохнуть. Затем устанавливаем крепежные пластины на места (на фото). Продеть в отверстие пластины нужно боком и затем развернуть их прямо. Они должны быть прижаты к верхнему краю отверстий в основании и вытянуты достаточно далеко от него.

Если прорези в крепежных пластинах слишком узкие и пластины тяжело фиксируются на основании, прорези можно немного расширить. Можно проклеить места соединения крепежных пластин и основания, а также добавить по капле клея в тех местах, где вырезанные прямоугольники картонного основания отгибаются наружу. Это добавит прочности конструкции.

Как только клей и краска высохнут, можно собрать антенну целиком.

Шаг 7: Подключаем антенну

Сначала установите две детали с крыльями в прорези крепежных пластин. Места соединения деталей можно дополнительно усилить клеем. Дайте клею высохнуть.

Подключение проводов на самом деле достаточно простое. На шаблоне перемычки между крыльев отмечено отверстие на расстоянии 3 мм и 6 мм от краев перемычки. С помощью шаблона отметьте эти места на перемычках и просверлите их. В отверстия вставьте винты, на них наденьте шайбы, затем накиньте контакты от антенного адаптера, и закрутите гайки.

Теперь адаптер подключен к антенне и можно подключать его к телевизору. Подключите коаксиальный кабель к штекеру адаптера, а другой конец кабеля подключите к соответствующему разъему телевизора. На этом, собственно, все.
Эта антенна намного превзошла все, купленные мной в магазине.

masterclub.online

Телевизионная антенна для дачи своими руками: как сделать

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Радиоэлектроника и телеэфир: просто о сложном

Самодельная антенна из пивных банок с флюгером

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Заводская дециметровая антенна

Но для этого придётся учесть несколько несложных нюансов:

  1. Коэффициенты направленного и защитного действия антенны не имеют определяющего значения, в отличие от её собственного коэффициента усиления. Это значит, что антенна, которая хорошо просматривает эфир, а не принимает лишь небольшую часть диапазона, даст некоторый запас мощности сигнала.

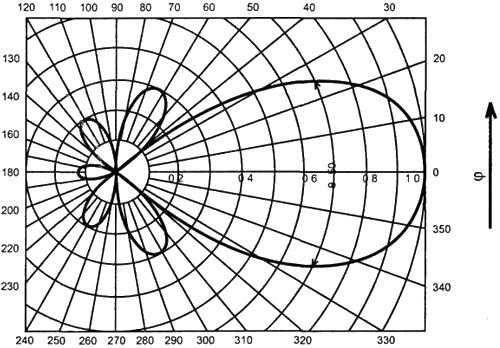

    КНД телевизионной антенны

  2. Электрические параметры антенны должны сохранятся в естественном виде, а не приводиться к приемлемому путём инженерных ухищрений.

    Простая телеантенна с вибратором, фидером и подставкой

  3. Чем более гладкой будет амлитудно-частотная характеристика антенны, тем чётче и сильнее будет сигнал.

    АЧХ телевизионной антенны



Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

  1. Всеволновая (частотнонезависимая)

Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

Схема универсальной всеволновой телеантенны

  1. Логопериодическая диапазонная

Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

Направленная логопериодическая антенна

  1. Дециметровая зигзагообразная

Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

ДМВ зигзагообразная антенна для дачи

Тонкости изготовления телевизионных антенн

Самодельная спиральная антенна»

Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.

Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.

Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.

Коаксиальный (антенный) кабель

Для изготовления антенны и её кабельного подключения желательно использовать:

  • паяльник мощностью не более 40 Вт;

    Паяльник 25 Вт

  • легкоплавкий припой;

    Легкоплавкий припой d0,8

  • флюс-пасту вместо канифоли.

    Флюс-паста для пайки меди



Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.

Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.

Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.

Заводской антенный усилитель

В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.

Частотнонезависимая антенна своими руками

Всеволновая антенна из пивных банок

Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.

Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.

Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:

  • антенный кабель;
  • несколько жестяных банок;
  • саморезы;
  • штекер;
  • изолента;
  • отвёртка;
  • деревянная рейка;
  • медная проволока.

Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

Оптимальное расположение элементов ЧНЗ-антенны

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.

Схема простейшей всеволновой антенны

Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

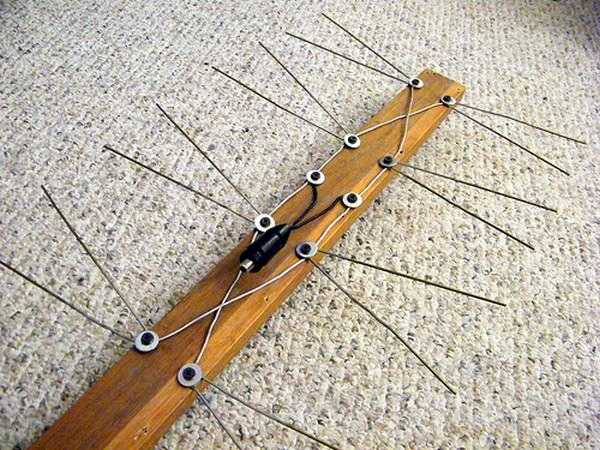

Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.

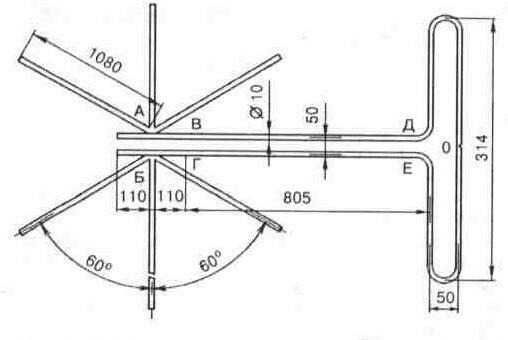

Схема веерной антенны

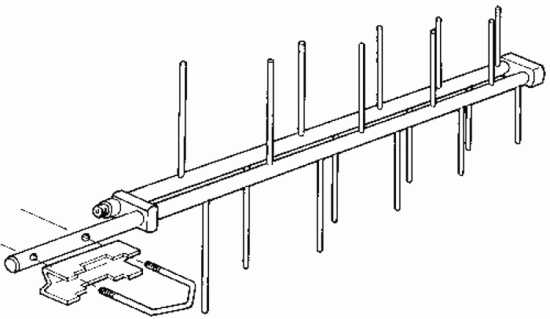

Изготовление логопериодической телеантенны

Логопериодиечская телеантенна

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

  1. Начало расчёта длины диполей выполняется со второго по длине.
  2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
  3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

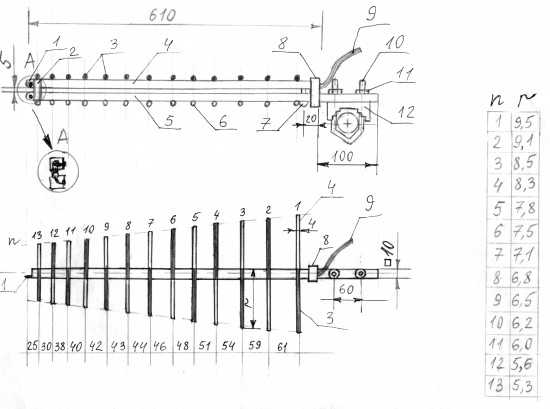

Параметры ЛП-антенны

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Самодельная ЛП-антенна

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны «Дельта»

Зигзагообразная антенна для дачи

Зигзагообразная антенна с рефлектором

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

  • штанга;
  • полотно проволочное;
  • металлические пластины для крепления полотна;
  • поперечные рейки;
  • диэлектрические пластины и прокладки;
  • крепёжная плата;
  • фидерная линия;
  • пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

Конструктивная схема сборки z-антенны

К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.

Варианты самостоятельного изготовления телевизионных антенн на фото

[wonderplugin_gridgallery id=»16″]

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Самостоятельное изготовление антенны для дачи на видео

dm-st.ru

Антенна для телевизора своими руками

Основную массу информации население получает благодаря телевидению, просмотр которого требует наличия принимающей антенны. Купить принимающее устройство можно в любом магазине, но не всегда есть такая возможность. В таком случае, можно сделать антенну своими руками. Далее, будут рассмотрены основные разновидности и порядок их сборки.

Главным преимуществом самодельных устройств является то, что они требуют минимум финансовых затрат. Случается и так, что самодельные варианты превосходят заводские по многим позициям.

Плюс и в том, что кустарные изделия можно назвать «всеволновыми», делается это не умышленно, получается именно так. Недостатки самодельных устройств заключаются в неэстетичном внешнем виде, хотя это зависит от рук мастера. Весомым недостатком является труднодоступность некоторых материалов.

Несомненно, плюсов больше, поэтому рассмотрим основные кустарные изделия.

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива. Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

  1. Для начала, берется деревянная рейка (подойдет и вешалка), которая будет служить опорой конструкции.
  2. К рейке, при помощи скотча, крепятся пивные банки, на расстоянии около 6 сантиметров.
  3. Далее, к банкам, крепится телевизионный кабель. Процедура может быть выполнена как при помощи саморезов, так и с помощью припоя.
  4. Последним этапом является крепление основы к мачте и настройке положения. Более сложный вариант изготавливается из 6-8 банок. Для такой антенны потребуется две основы, установленные вертикально.
  5. На установленные основы крепятся по 4 банки, параллельно друг друга.
  6. При помощи медной пластины или проволоки, следует соединить банки, расположенные на одной стойке, далее, выполнить процедуру на другой.
  7. Следующим этапом является монтаж стоек в одну конструкцию, следует учитывать, что расстояние между донышками банок должно быть не менее 60 мм.
  8. Осталось закрепить кабель в крайних точках соединительных пластин.

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах. Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

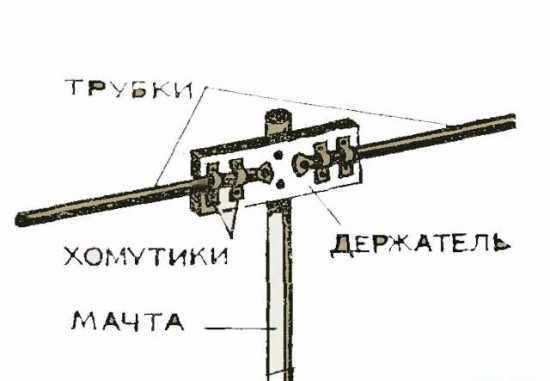

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

  1. Длина трубок должна быть 276 мм – именно она обеспечивает прием большинства каналов, толщина 20 мм. Трубки следует расплющить с одной стороны, далее просверлить отверстия в этих местах.
  2. Следующий этап – это подготовка основы. Она должна выполняться из диэлектрического материала, размером 150 на 50 мм и толщиной не менее 5 мм.
  3. Далее, на ровной поверхности выкладывается макет антенны. Ложится основа, поверх нее трубки, расстояние между расплющенными концами трубок составляет 65 мм, отмечаются места отверстий в трубках и сверлом того же диаметра делается отверстие в основе.
  4. Следующий этап – сборка конструкции. Трубки крепятся к основе при помощи болтов, желательно использовать дополнительное крепление в виде хомута – это обеспечит прочность конструкции. Болты, используемые для крепления, берутся длиной 15-20 мм, это необходимо для крепления петли.
  5. Сборка антенны завершена, остается только присоединить кабель, делать это напрямую к антенне нельзя. Правильное соединение производится через кольцо из провода с сопротивлением 75 Ом. Длина петли высчитывается индивидуально в зависимости от длины трубки, в данной ситуации она равна 280 сантиметров.

Отводящий кабель присоединяется уже к петле.

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

  1. Изготовление приемного устройства начинается с выгибания из трубки двух квадратов одинакового размера, крепящихся на диэлектрическую основу таким способом, чтобы расстояние между углами квадратов составляло 10-15 мм.
  2. Следующим этапом является изготовления экрана, призванного усилить мощность сигнала, и сгладить радиопомехи. Экран выгибается в форме прямоугольника 11×10 сантиметров, с высотой бортов 23 мм и шириной 6 мм.
  3. При соединении двух компонентов необходимо выдержать расстояние в 12 мм. Соединение готового изделия с телевизором производится при помощи кабеля с сопротивлением 75 Ом. Важным фактом является то, что данная конструкция не допускает использование болтового соединения, разрешен только припой.

При правильной сборке, модель превосходит по характеристикам заводские аналоги.

ДМВ антенна

Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

  1. Для сборки потребуется телевизионный кабель 75 Ом длиной 53 см. Этот отрезок закрепляется на листе в форме кольца, крепить можно как хомутами, так и при помощи клея.
  2. При загибе петли следует сделать так, чтобы между концами кабеля был зазор в 5-10 мм. Второй элемент изделия выполняется из аналогичного кабеля, длиной в 15,5 см, из этого отрезка выполняется петля.
  3. Соединение кольца и петли выполняется следующим образом – внутренняя жила кольца соединяется с обмоткой обеих сторон. Петля центральной жилой крепится к этой скрутке, а наружная обмотка соединится между краями. Центральная жила антенного кабеля присоединяется к внутренней жиле петли, а обмотка к обмотке петли.

Настройка

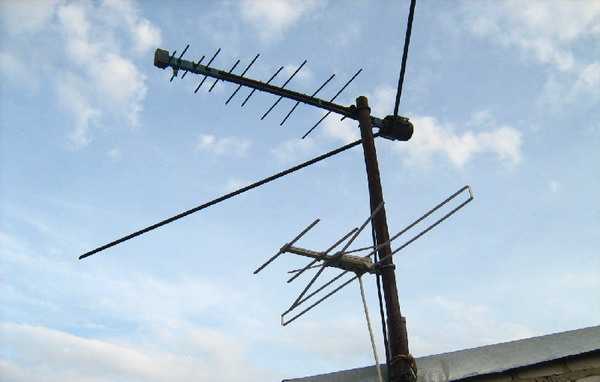

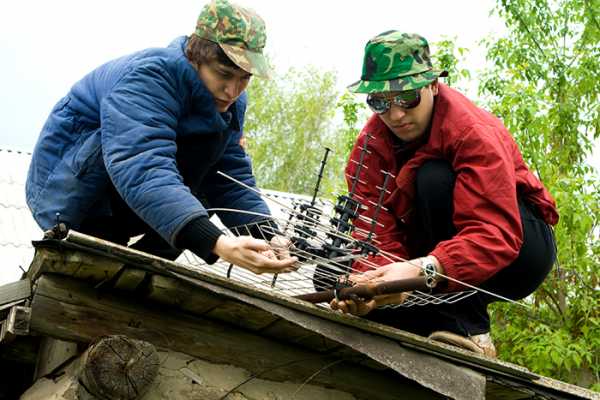

Установка изделий, сделанных своими руками, производится аналогично заводским аналогам. Большинство вариантов требуют наличия мачты, для поднятия их на максимальную высоту.

В большинстве случаев, достаточно высоты на 2-3 метра превышающей высоту крыши строения. Дополнительно, при установке следует выбрать место с наличием самого сильного сигнала, особенно это актуально для комнатных устройств.

Настройка осуществляется путем перестановки или поворота антенны в сторону вышки, иногда требуется установка дополнительного экрана с задней стороны.

Усилитель своими руками

Нередки ситуации, когда правильно собранная и грамотно настроенная антенна, отказывается надежно принимать сигнал, тогда просто не обойтись без усилителя сигнала.

Большая часть подобных устройств имеет сложную конструкцию, собрать которую без определенных знаний тяжело. Более простой вариант можно изготовить своими руками за 10 минут.

Понадобится магнит, на который наматывается несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний вариант наиболее популярен в заводских усилителях.

Итоги

Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля. Самый популярный вариант – это изделие имеющее сопротивление 75 Ом, выполненное из силикона.

Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата. Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки.

Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.

househill.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
