Антенна для телевизора своими руками: 7 рабочих способов

Если вам во время пребывания на даче или отдыхе внезапно понадобилась телевизионная антенна, а под рукой заводской модели не оказалось, вы можете обойтись и без любимых телепрограмм, но куда интереснее и быстрее изготовить такое устройство самостоятельно. Его можно сделать для приема определенных каналов в метровом или дециметровом диапазоне. Далее мы рассмотрим, как изготавливается антенна для телевизора своими руками несколькими способами, из которых вы можете выбрать наиболее подходящий для себя.

Содержание

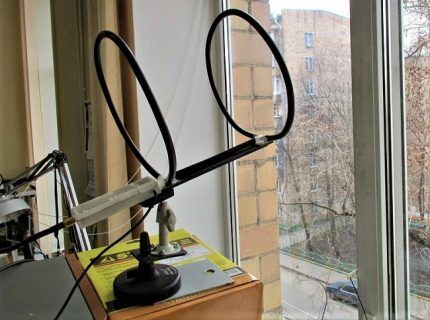

Антенна из коаксиального кабеля

Довольно простой вариант комнатной антенны, который легко можно реализовать в домашних условиях за короткий промежуток времени. Предназначена для приема телевизионных каналов, транслируемых в диапазоне ДМВ. Для ее изготовления вам понадобится кусок коаксиального кабеля, фанера или другой листовой материал в качестве основания, изолента для фиксации, нож и паяльник.

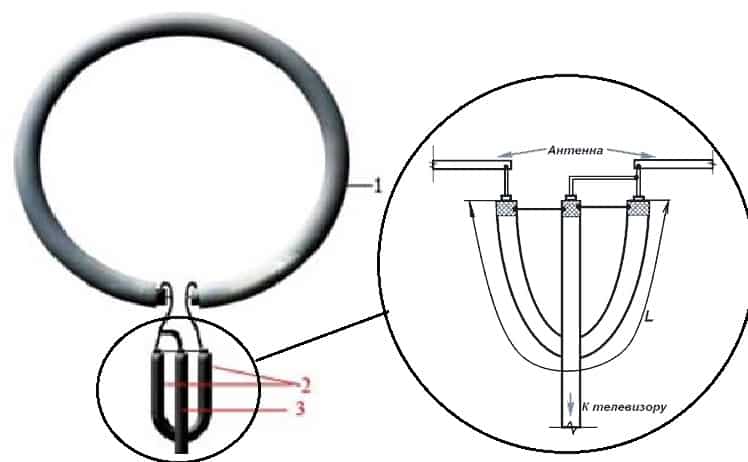

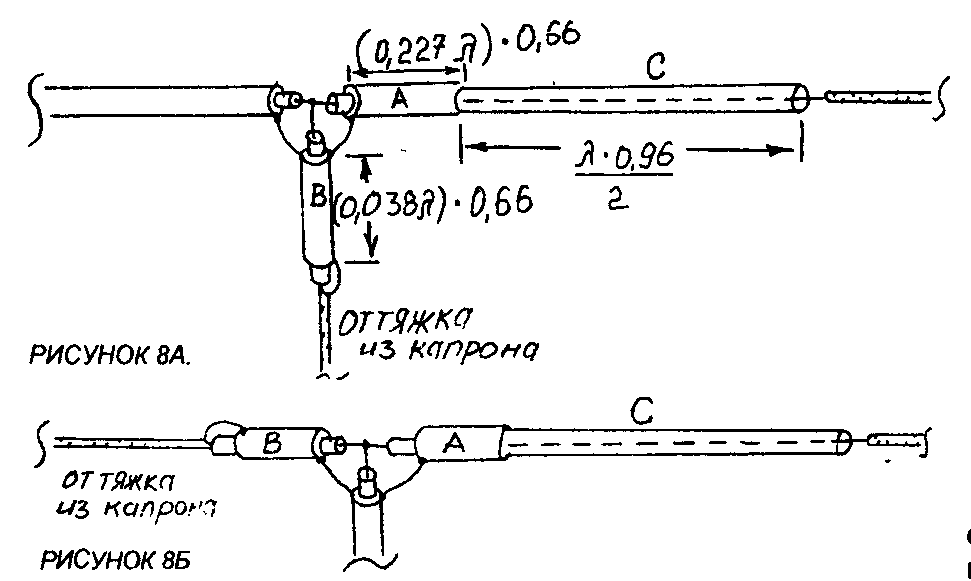

Антенна из коаксиального кабеляАнтенна из коаксиального кабеля
Рис. 1: Антенна из коаксиального кабеля
  • Возьмите кусок коаксиального кабеля длиной 0,53 м и изогните его в форме кольца (1) с разомкнутыми краями и зафиксируйте в такой форме на листе фанеры;
  • Из такого же кабеля отрежьте кусок длиной 0,175 м для петли (2) и подключите, как показано на рисунке.
  • Подключите кабель (3), на втором конце которого установите разъем для подключения к телевизору.

Простейшая антенна готова, но ее может оказаться недостаточно для приема сигнала, поэтому вам понадобится блок активного усиления.  Или изготовить более сложную модель в форме восьмерки.

Антенна “восьмерка”

Довольно простой вариант самодельной антенны, ее можно собрать в течении нескольких минут. Для этого вам понадобится любая картонная коробка, в данном случае используется из-под обуви, антенный кабель, штекер, канцелярский нож, паяльник, скотч, фольга  и клей.

Процесс изготовления заключается в поочередном выполнении таких этапов:

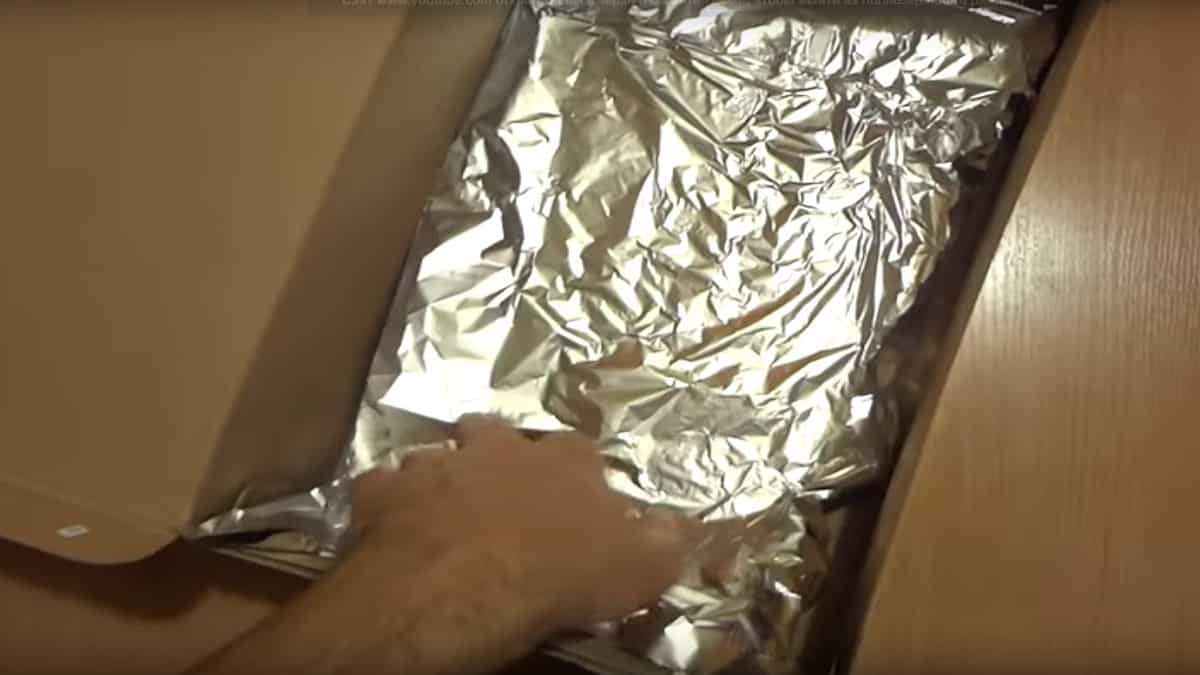

  • Откройте коробку и очистите внутреннюю поверхность от скопившейся пыли и мусора, если они отсутствуют, можете сразу переходить к оклейке.
  • Нанесите на дно коробки тонкий слой клея, важно чтобы он не менял геометрических параметров, расположенной на нем фольги. Оклейте дно фольгой – она будет выполнять роль отражателя сигнала. Оклейте дно коробки фольгойОклейте дно коробки фольгойРис. 2. Оклейте дно коробки фольгой
  • Закройте коробку и заклейте скотчем, чтобы она не могла самопроизвольно открыться.
  • На крышку установите два куска кабеля в форме восьмерки, стороны которой зафиксируйте скотчем. Сделайте восьмерку и зафиксируйте скотчемСделайте восьмерку и зафиксируйте скотчем
    Рис. 3: сделайте восьмерку и зафиксируйте скотчем

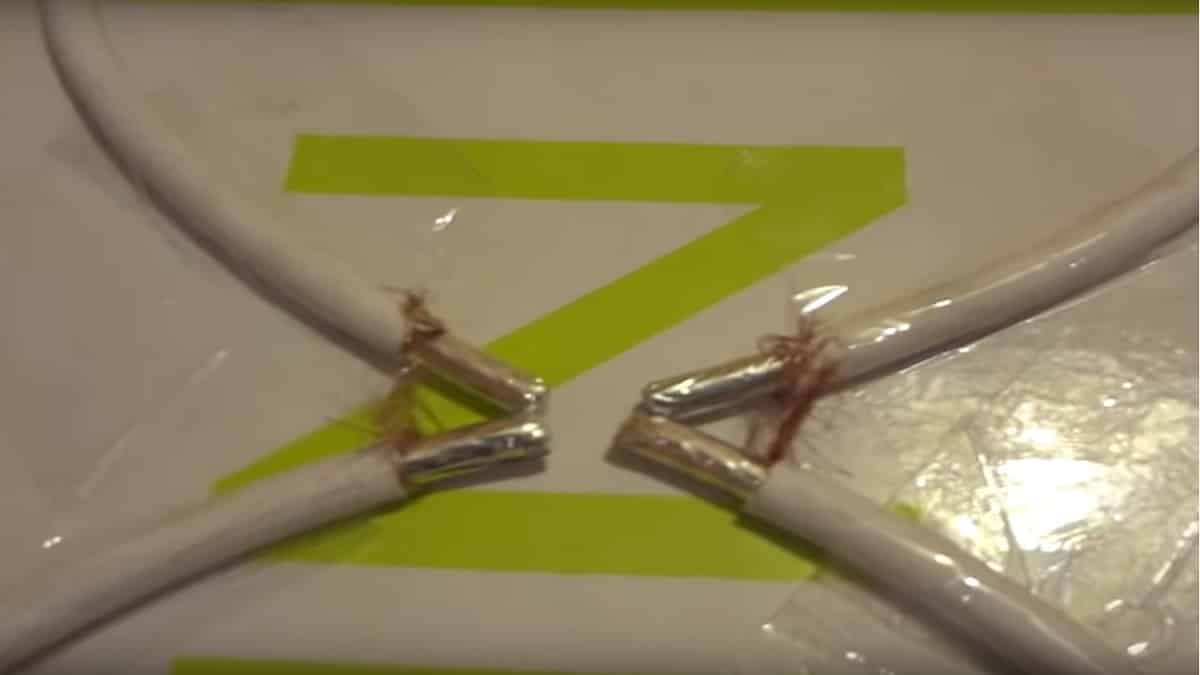

  • Посредине восьмерки зачистите кабель и сделайте два вывода от металлической оплетки для подключения антенны. Посредине восьмерки зачистьте концыПосредине восьмерки зачистьте концыРис. 4: посредине восьмерки зачистите концы
  • Отрежьте кусок проводника для подключения антенны к телевизору, его длина подбирается в соответствии с расстоянием от места установки до телевизора или цифровой приставки.
  • Один конец соединительного шнурка зачистите под разъем, второй зачистите таким образом, чтобы собрать вывод от экрана и вывод от центральной жилы через 1 – 2см изоляции. Зачистите кабель

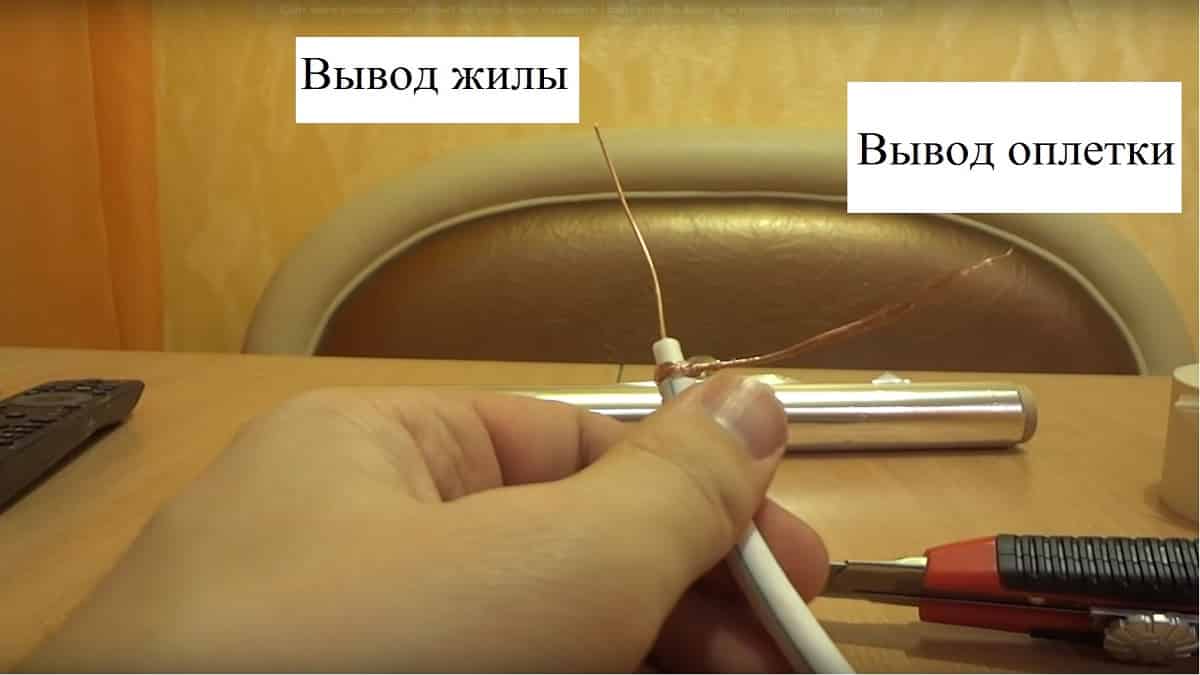

    Зачистите кабельРис. 5: зачистите кабель

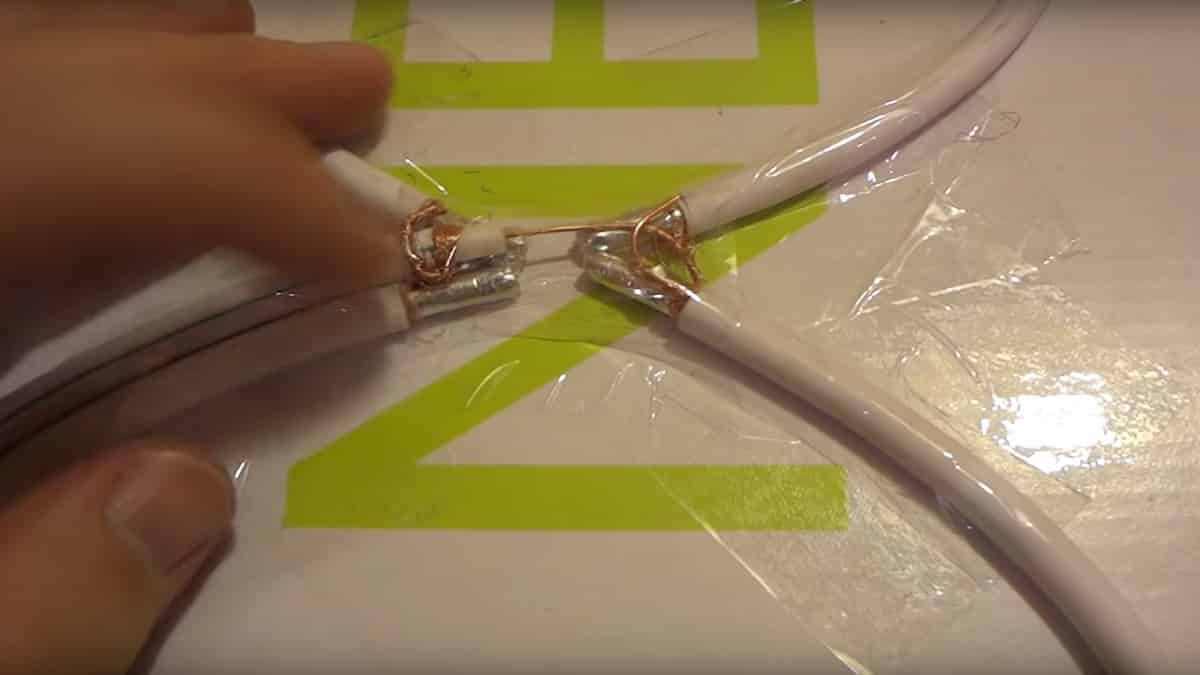

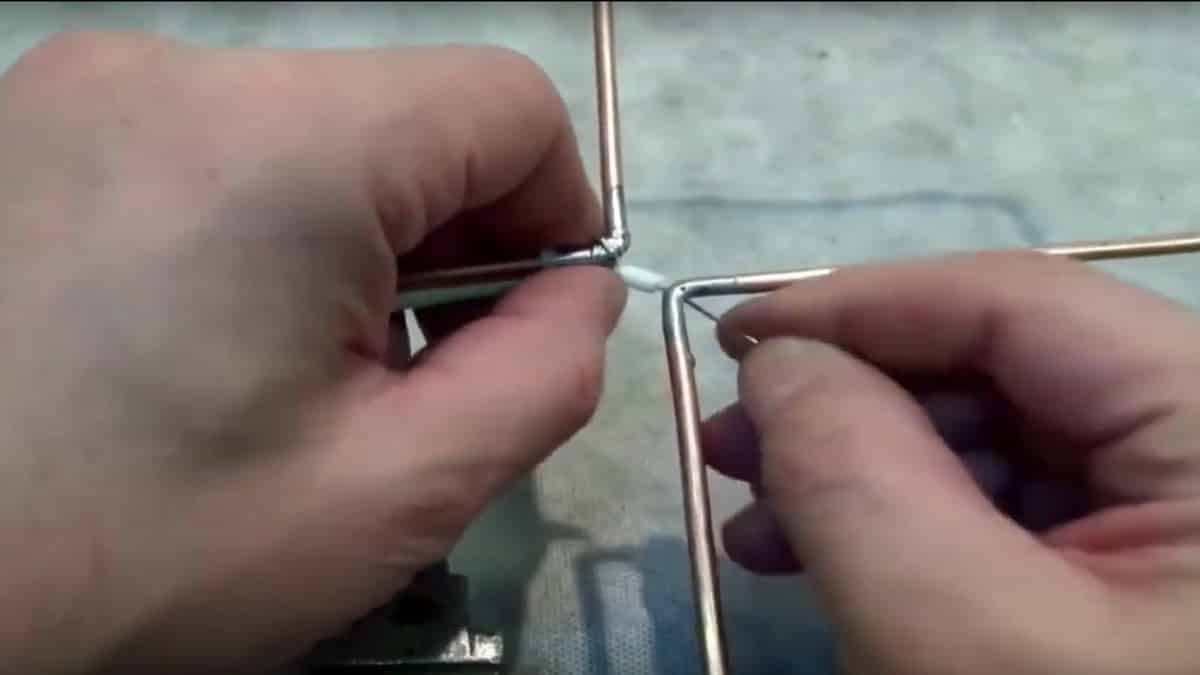

  • Подключите выводы кабеля к выводам восьмерки, как показано на рисунке. Подключите выводы кабеля к выводам восьмеркиПодключите выводы кабеля к выводам восьмеркиРис. 6: подключите выводы кабеля к выводам восьмерки

Ко второму концу подсоедините телевизионный разъем, и подключите к телевизору.

Антенна «восьмерка» готова к использованию, сегодня она станет отличной заменой спутниковому телевидению, поскольку картинка цифрового сигнала ничем ему не уступает.

Двойной и тройной квадрат

В отличии от предыдущего варианта сборка антенны в форме двойного и тройного квадрата потребует значительно больших усилий. Но такое устройство позволит принимать даже слабые телевизионные сигналы, главное обеспечить точную ориентацию на ретранслятор. При этом качество не зависит от расстояния до источника, главное соблюсти габаритные размеры.  Для ее изготовления вам понадобятся: металлические трубки (медная, латунная, алюминиевая) или прутки, диэлектрический пруток, деревянное основание для несущей конструкции, соединительные провода.

В зависимости от диаметра трубок антенна сможет принимать различное количество каналов в определенном диапазоне частот:

  • 10 – 20мм подходит для приема в метровом диапазоне, может ловить от 1 до 5каналов.
  • 8 – 15мм подходит для приема в метровом диапазоне, может ловить от 6 до 12 каналов.
  • 3 – 6мм подходит для каналов в дециметровом диапазоне.

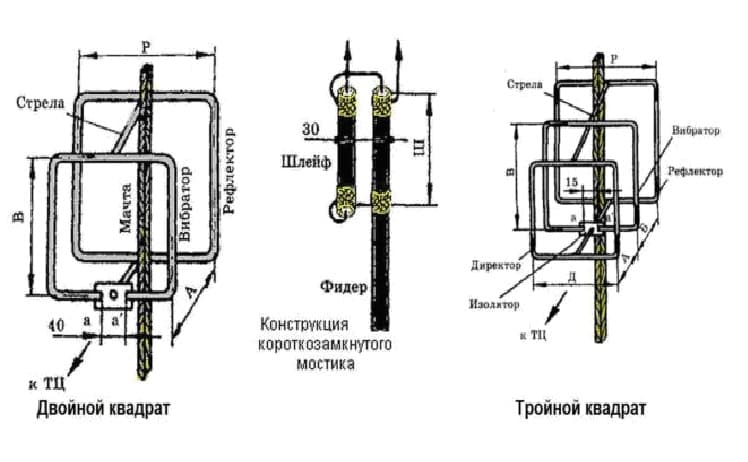

Схема антенны двойной и тройной квадратСхема антенны двойной и тройной квадрат
Рис. 7: схема антенны двойной и тройной квадрат

Как видите на рисунке, конструктивно двойной и тройной квадрат представляет собой две и три рамки правильной формы, отличающиеся размерами. В зависимости от  габаритных размеров будет меняться и длина принимаемой волны.

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Длина волны123456789101112
В14501220930840770410390370360345330320
Р163013701050950870460440420405390375360
А900760580530480250240230220210210200
Ш15001260970880800
430
410390375360350335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, штВРАШ
21-2615817091152
27 – 3214415583139
33 – 4013114175126
41 – 4911712668113
50 – 6010511360101

Для тройного квадрата размеры приведены в таблице ниже

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Каналы123456789101112
Д12551060825750688370354340325312300
290
В14851260975890812438418400385370357345
Р1810153011901080990532510488470450435420
А630532412375345185177170163157150145
Б915775600545500270258246237228220210
Ш15001260970880800430410390375360350335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, штДВРАБШ
21-2613415819367
98
152
27 – 321221441766189139
33 – 401101311605580126
41 – 49991171435072112
50 – 60891051294565102

Приведенный на рисунке короткозамкнутый мостик предназначен для подключения симметричной рамки к несимметричному кабелю и выступает в роли согласующего блока.

Процесс изготовления состоит из таких этапов:

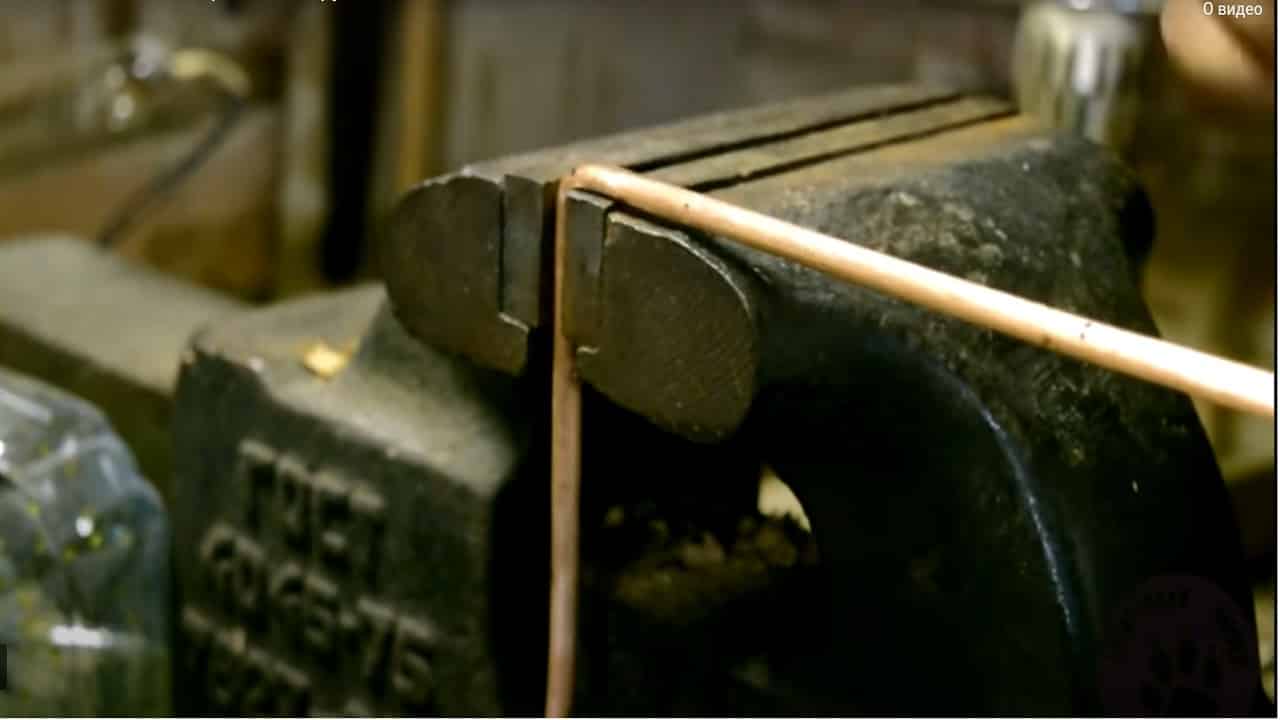

  1. Согните трубку в форме квадратов в соответствии с приведенными размерами;
  2. Соедините их вверху стрелой из проводникового материала, а внизу стрелой из диэлектрического материала;
  3. Установите наружную антенну на деревянное основание;
  4. Разделайте кабель и отделите оплетку в отдельный вывод;
  5. Подключите кабель к антенне, а второй конец заделайте под антенный штекер для передачи телевизионного вещания к телевизору.

Антенна готова, этот вариант подходит для наружного размещения, поэтому лучше всего устанавливать его на крыше или отдельно стоящей опоре.

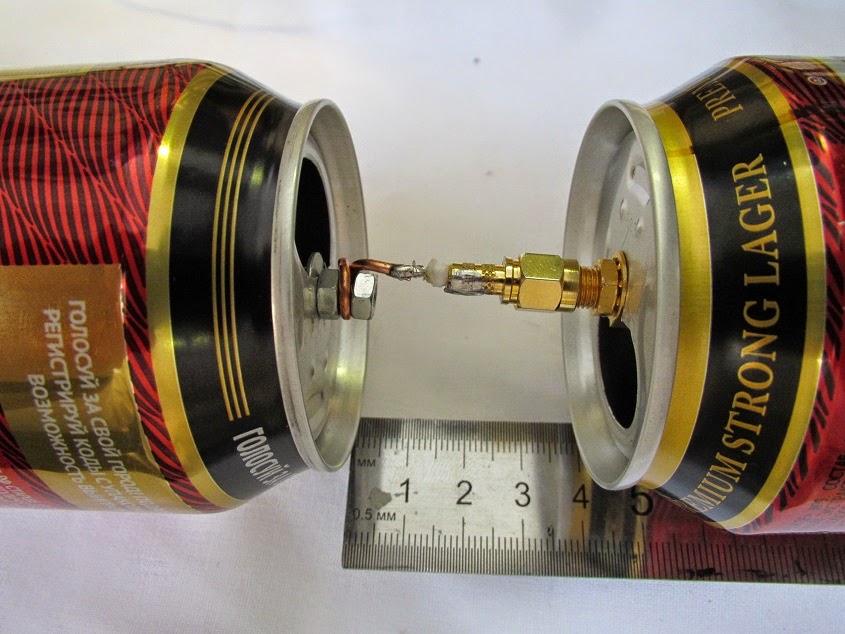

Из металлических банок

Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).

Процесс изготовления антенны из металлических банок состоит из таких этапов:

  • Промойте и осушите банки от влаги, но соблюдайте осторожность, чтобы не помять стенки. Чем ровнее банки, тем лучше будет приниматься сигнал телевизионным приемником.

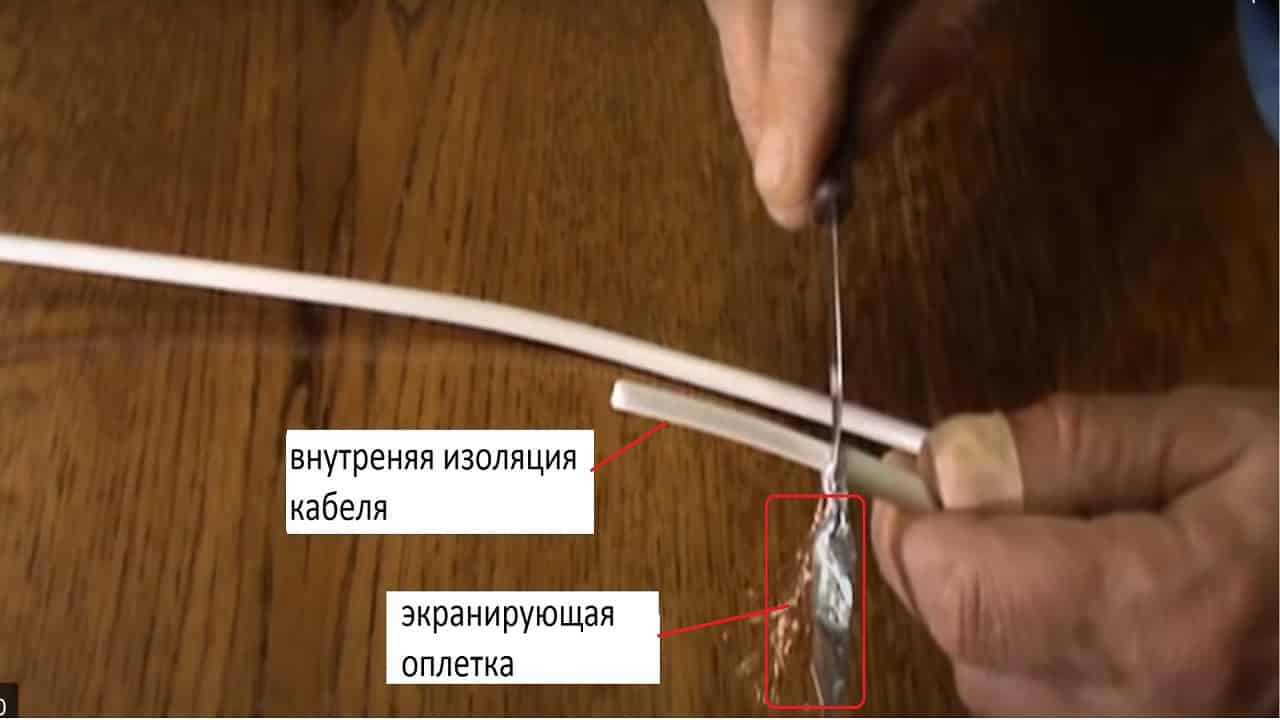

  • Удалите верхний слой изоляции с телевизионного проводника, примерно 5 – 10см, чтобы осталась только металлическая оплетка. Аккуратно скрутите ее в подобие проводника. Затем снимите монолитную изоляцию с центральной жилы, чтобы получить оголенный металл. Удалите изоляцию с кабеля

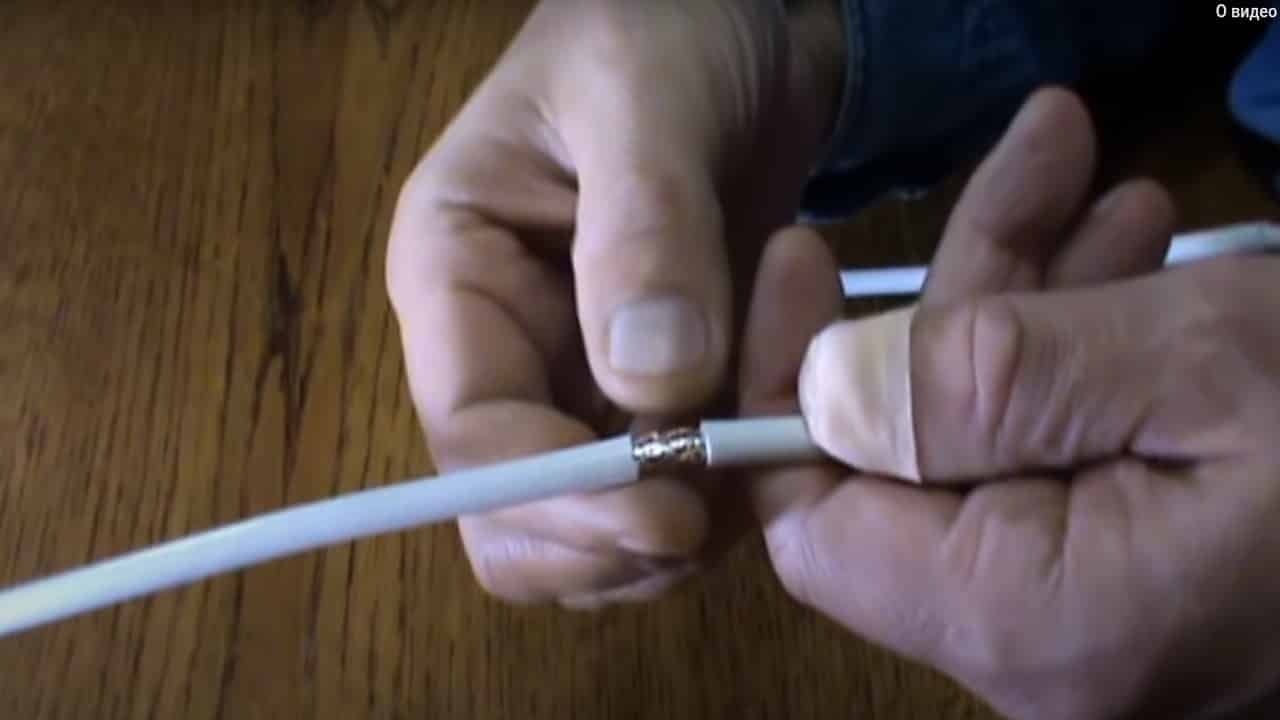

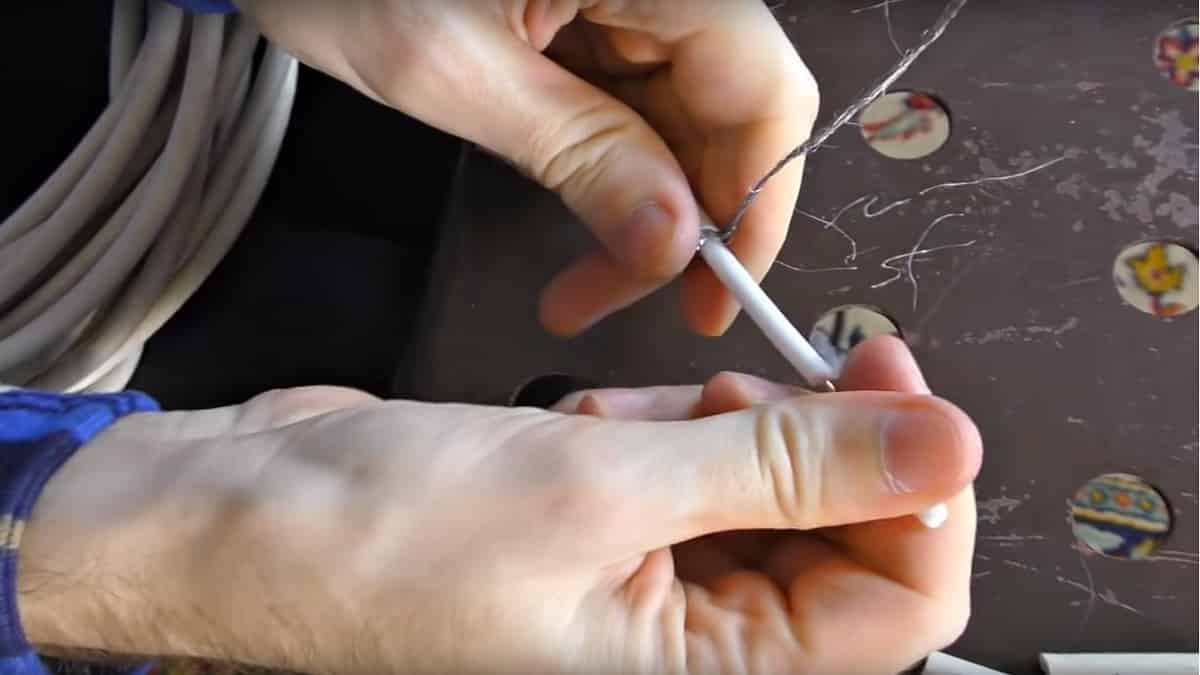

    Удалите изоляцию с кабеляРис. 8: Удалите изоляцию с кабеля

Сделайте петельки для подключения на выводе оплетки и жилы.

  • Зачистите поверхность банок в местах подключения провода от краски и лака, чтобы получился голый металл. Закрепите при помощи саморезов петли – на одну банку от экрана, на вторую от жилы. Для повышения качества сигнала желательно припаять провода к банкам помимо соединения саморезами.
  • Поместите банки на плечи тремпеля и зафиксируйте при помощи скотча – антенна из банок готова. Зафиксируйте на тремпелеЗафиксируйте на тремпелеРис. 9: зафиксируйте на тремпеле

После установки следует выполнить настройку каналов путем  изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.

В виде рамки

Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

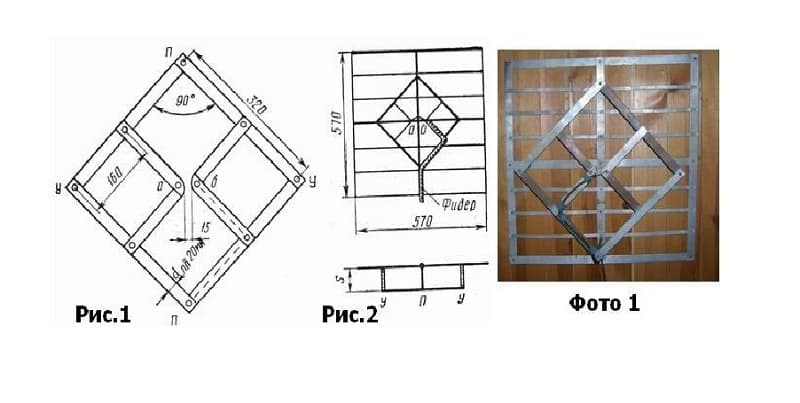

Антенна в виде рамкиАнтенна в виде рамкиРис. 10: антенна в виде рамки

Процесс изготовления антенны заключается в следующем:

  • Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
  • Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест. Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
  • К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
  • Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
  • Установите на мачту и разместите в предусмотренном для этого месте.

Если сигнал окажется слабым, получить более мощную антенну  можно путем включения в цепь антенного усилителя.

В форме бабочки

Очередной вариант всеволновой антенны, которая позволяет принимать достаточно большое количество каналов в хорошем качестве. Благодаря чему ее работа может заменить использование спутниковых антенн, но и процесс изготовления требует предельного внимания, точности  и времени. Конструктивно она будет состоять из деревянной доски и нескольких кусков медного провода с жилой 4мм, изогнутого в форме крыльев бабочки, откуда и происходит название модели. Изначально вам нужно разметить на доске расположение отверстий  и высверлить их согласно схемы:

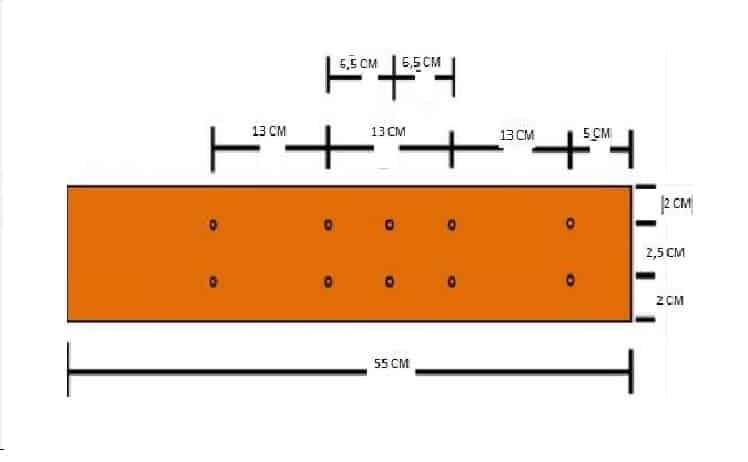

Схема отверстий антенны бабочкаСхема отверстий антенны бабочкаРис. 11: схема отверстий антенны бабочка

Далее вам необходимо:

Широкополосная антенна готова к использованию, можете устанавливать ее в наиболее подходящем месте комнаты для приема телевизионных сигналов.

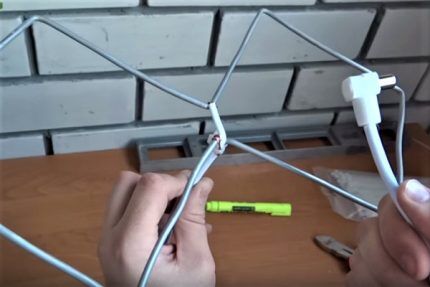

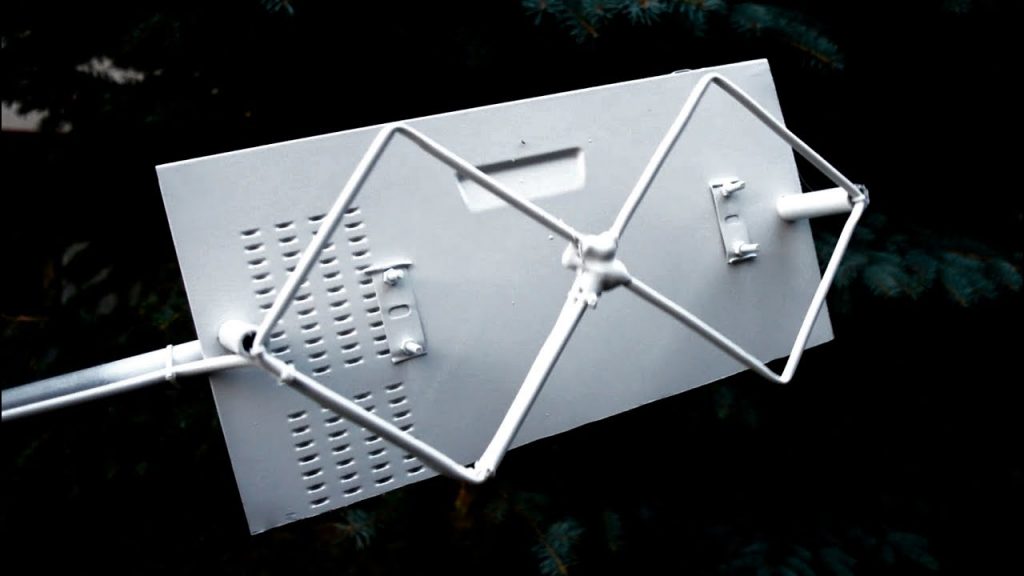

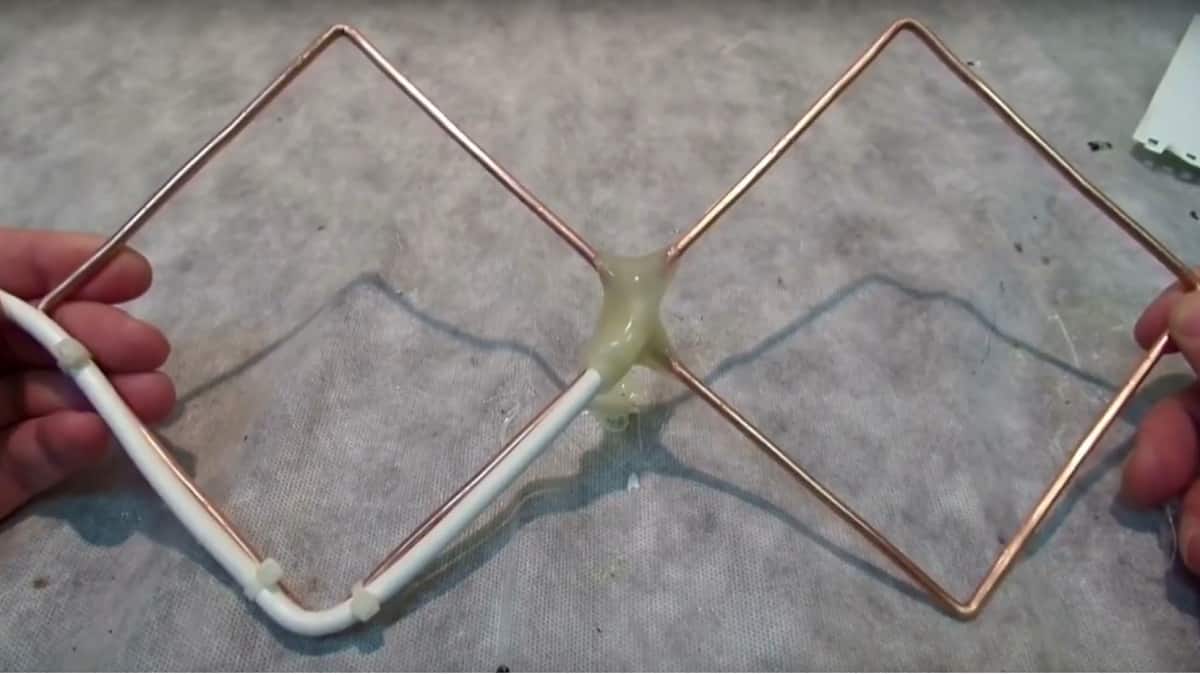

Зигзагообразная антенна Харченко

Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом диапазоне. Основное преимущество, что цифровой сигнал либо есть, либо он отсутствует совсем, поэтому изображение получается довольно высокого качества.

Конструктивно антенны Харченко состоят из двух ромбов, которые изготавливаются из токопроводящих материалов. Для них подойдет медная или алюминиевая проволока, прут, уголок или шина. Схематическое изображение зигзагообразной антенны приведено на рисунке ниже.

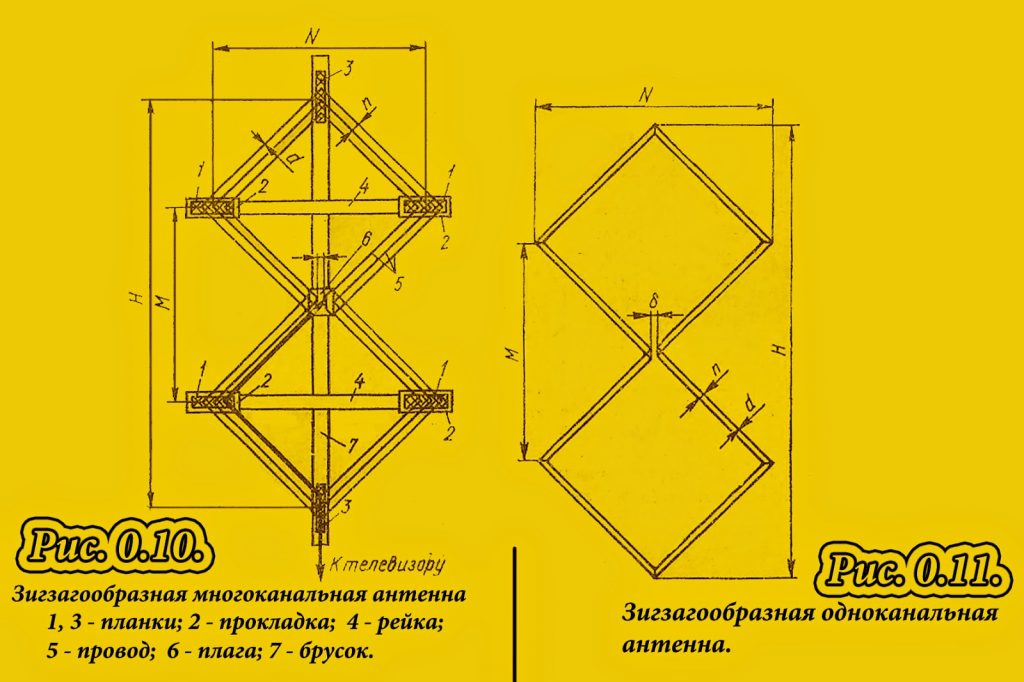

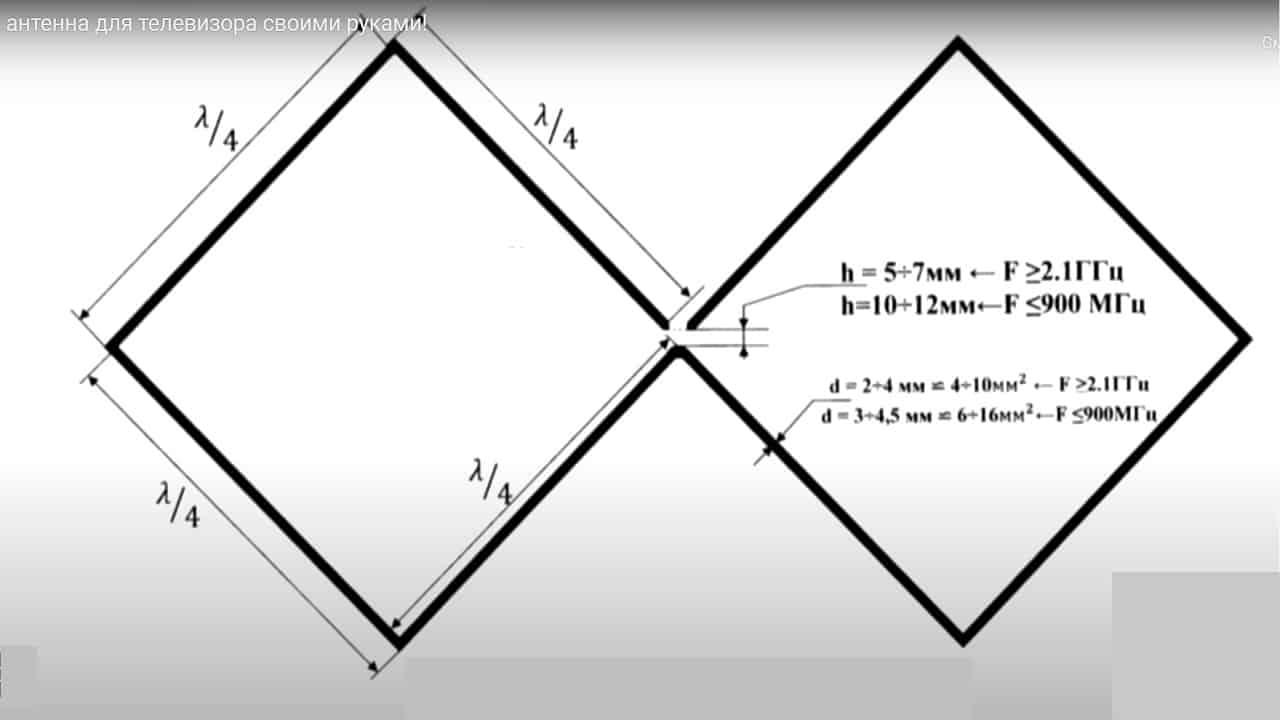

Схема и практическая реализация антенны ХарченкоСхема и практическая реализация антенны ХарченкоРис. 15: схема и практическая реализация антенны Харченко

В данном случае размеры нужно рассчитывать исходя из длины волны. Для приема цифрового вещания длину волны делят на 4 – это и будет габарит B1, а чтобы настроить антенну на более широкополосный диапазон сторону B2 нужно сделать на 1см меньше, чем  B1, к примеру, в соотношении 12,5 и 11,5см. Для изгибания медной проволоки можно использовать пассатижи, тиски или молоток. С обратной стороны антенны присутствует отражатель для лучшего приема ТВ сигнала, но эта доработка была актуальна для аналогового телевидения, в цифровом ТВ его устанавливать необязательно.

Помимо проволоки для изготовления устройства вам понадобится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг или наждачку, паяльник.

Процесс изготовления включает в себя такие этапы:

  • Подготовьте проволоку нужной длины, в данном случае используется 112мм, если будете использовать другие размеры, следует не забывать про запас на места перегиба.
  • Согните антенну из проволоки, как показано на схеме, соблюдая углы в 90º и делая плавный поворот в местах изгиба. Согните проволокуСогните проволокуРис. 16: согните проволоку
  • Чтобы соединить концы, сделайте пазы и соедините тонкой проволокой или сделайте две петли и соедините их вместе, для лучшего контакта и предотвращения окисления полудите их оловом. Если на проводнике присутствует лак, перед лужением его следует счистить. Полудите концы оловомПолудите концы оловомРис. 17: полудите концы оловом
  • Ту же процедуру повторите с противоположной стороной, чтобы получился второй контакт. Расстояние между ними должно получиться порядка 2см.
  • Коаксиальный кабель зачистите с двух сторон – одна для подключения к антенне, вторая для ввода в приемник сигнала. Для антенны нужно удалить внешнюю изоляцию на 3 – 5см и собрать многопроволочную оплетку в отдельный вывод. Для телевизора зачистите около 1 – 2см и припаяйте к штекеру.
  • Установите антенну на основание и припаяйте к ней кабель. Подключите кабель к выводамПодключите кабель к выводамРис. 18: подключите кабель к выводам
  • Для защиты от атмосферных воздействий и придания дополнительной жесткости место пайки обрабатывают термоклеем. Место пайки обработайте термоклеемМесто пайки обработайте термоклеемРис. 19: место пайки обработайте термоклеем

Антенна готова для подключения к телевизору, если соблюдены все требования, оговоренные проектировщиком, вы получите отличный вариант устройства, по параметрам не уступающий заводским моделям.

Видео идеи

как сделать самодельную телеантенну в домашних условиях

Настоящие мастера-умельцы отличаются от обычных людей тем, что не бегут при необходимости в магазин, а стараются соорудить нужное устройство самостоятельно. При этом зачастую у них получаются приборы, не уступающие по характеристикам заводским аналогам.

Как оказалось, собранная ТВ антенна своими руками отлично ловит сигнал с ближайшей телевизионной вышки. Более того можно спроектировать и собрать немало эффективных функционирующих устройств для домашнего использования. В этой статье представляем подборку лучших моделей с подробными инструкциями по их изготовлению. А для начала разберем их преимущества перед покупными.

Содержание статьи:

Чем хороши самодельные антенны?

Даже с появлением компьютерной техники и сети Интернет популярность телевидения не снижается. Большое количество различных передач и каналов удовлетворяет запросы и малышей, и взрослых членов семьи.

Но иногда телеманы сталкиваются с обстоятельствами, при которых требуется быстро и грамотно изготовить антенну своими руками.

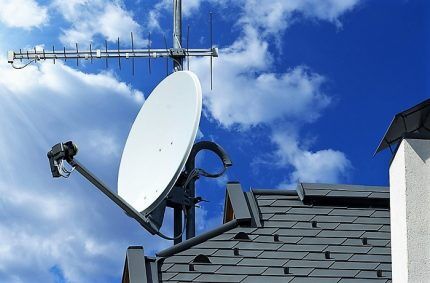

Спутниковая антенна на крышеСпутниковая антенна на крыше

Сигнал в домашние телеприемники поступает разными способами: через спутниковую антенну, закрепленную на внешней стороне дома или кровли, телевизионный кабель, специальную приставку

Вот только несколько причин заняться технической «самодеятельностью»:

  • жилое здание еще новое, провайдеры не успели его освоить;
  • дом находится вдалеке от города и магазинов;
  • кабельное телевидение отключили для профработ;
  • старое устройство вышло их строя, а на новое нет денег и пр.

А некоторые домашние изобретатели отказываются от покупных устройств ради новых экспериментов. Такое хобби часто выручает и к тому же экономит семейный бюджет.

Самодельная антенна из подручных материаловСамодельная антенна из подручных материалов

Стоимость самоделок гораздо меньше, чем цена моделей, представленных в магазинах. А если дома целый склад старых деталей, то новенькая антенна может достаться даром

Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми приборами.

Однако практика показала, что при благоприятном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.

Модели для домашнего изготовления

Следует понимать, что передача цифрового сигнала ограничивается как расстоянием, так и зоной видимости. Считается, что передатчик может обеспечить хороший сигнал на расстоянии 60 км, хотя на практике встречались случаи, когда и 90 км не служили преградой, особенно при использовании .

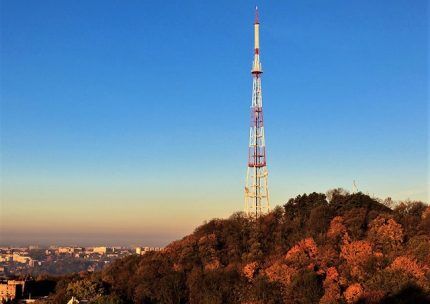

Телевышка в зоне видимостиТелевышка в зоне видимости

В идеале телевышка должна быть в свободной зоне видимости, то есть не закрыта от антенны другими зданиями или объемными конструкциями

При таких условиях будет достаточно даже слабого сигнала, чтобы изображение и звук удовлетворяли запросы потребителей.

Однако к антеннам предъявляются следующие требования:

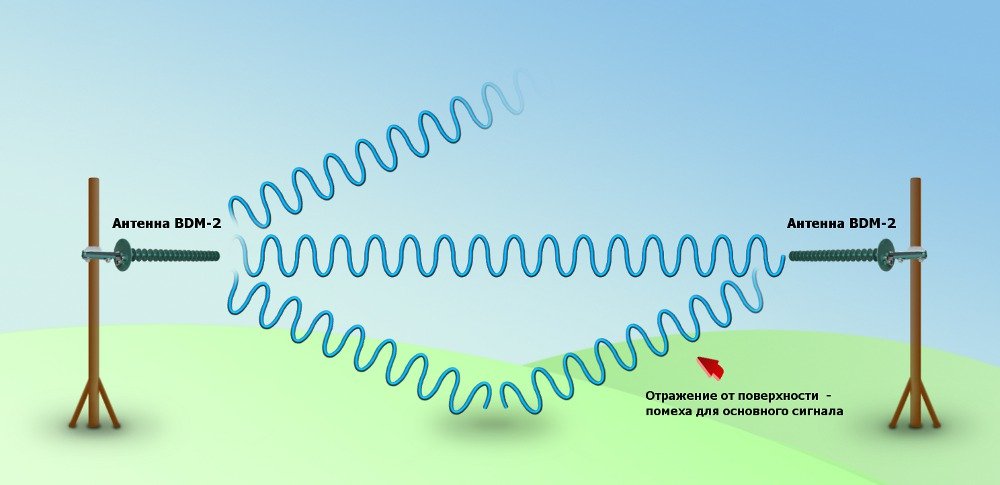

  • расположение – по оси поступающей электромагнитной волны;
  • все работы выполняются аккуратно, в соответствии с расчетами;
  • не нужно забывать об ориентации по поляризации;
  • если существуют помехи, совпадающие по частоте, необходима дополнительная защита.

Чтобы прием сигнала был качественным, он должен быть на 1,5 дБ выше фоновых шумов, сопровождающих помехи. Если произойдет повреждение кабеля или искажение фазы, даже сильный сигнал исчезнет.

Модель #1 — простое устройство из пивных банок

Это самая простая модификация домашней антенны, не требующая специальных знаний или расчетов. Конечно, прибор нельзя назвать мощным, но при благоприятных условиях он способен поймать несколько каналов.

Для изготовления потребуются две пивные банки, метровый кусок телевизионного кабеля с разъемом, строительный или канцелярский нож для разделки кабеля, изолента, небольшой деревянный брусок.

Чтобы узнать, как сделать простейшую ТВ антенну в домашних условиях, достаточно воспользоваться приведенной ниже фотоинструкцией. Прибор очень популярен, поэтому руководство подробное и доступное для всех.

Пошаговая инструкция по изготовлению «баночного» устройства:

Галерея изображений

Фото из

Банки не требуют специальной подготовки, используются в таком виде, в котором продаются. Главное, чтобы они были пустыми

Устройства для открывания банок, которые называют ушками или язычками, необходимо зачистить. Для этого можно воспользоваться канцелярским ножом или куском наждачки

Берем 1-1,5 м телевизионного кабеля. Подготавливаем свободный конец для подключения к банкам: освобождаем от изоляции центральную жилу, оплетку разбираем и скручиваем

Конец оплетки вставляем в отверстие язычка, оборачиваем пару раз и закрепляем. Расстояние свободной части между кабелем и креплением – примерно 10-15 мм

Аналогичным образом закрепляем и центральную жилу – вставляем в отверстие ушка второй банки, затем оборачиваем два раза, чтобы прочно зафиксировать.

Оба соединения необходимо изолировать. Для этого берем изоленту и наматываем ее плотным слоем по всей длине открытых частей провода, заезжая на ушки и оболочку кабеля

Чтобы придать банкам нужное положение, используем ошкуренный деревянный брусок. Длина его должна немного превышать сумму длин обеих банок

Для фиксации используем все ту же изоленту. Для прочности конструкции крепление производим в четырех местах – по краям обеих банок

Шаг 1 – основа прибора – две пивные банки

Шаг 2 – зачистка язычков (ушек)

Шаг 3 – разделка телевизионного кабеля

Шаг 4 – подключение оплетки к первой банке

Шаг 5 – подключение центральной жилы ко второй банке

Шаг 6 – обмотка соединений изолентой

Шаг 7 – брусок в качестве основы

Шаг 8 – крепление антенны на бруске

Антенна полностью готова, осталось ее подключить к телевизору.

Для тех, кто это делает впервые, представляем еще одно краткое фоторуководство:

Галерея изображений

Фото из

Этап 1 – подключение к разъему телевизора

Этап 2 – установка антенны удобном месте

Этап 3 – настройка каналов пультом д/у

Этап 4 – выбор канала с хорошим приемом сигнала

Это примитивный вариант антенны, надеяться на отличное изображение или большое количество пойманных каналов не стоит.

Но при выгодном расположении дома относительно источника трансляции можно найти от 5 до 8 различных каналов, которые будут отображаться в удовлетворительном состоянии.

Чтобы улучшить качество передачи сигнала, можно попытаться изменить положение антенны или немного увеличить длину провода, чтобы вынести ее на балкон.

Модель #2 — антенна-биквадрат для цифрового вещания

Биквадратную антенну, так любимую мастерами-самоучками, в прошлом веке придумал инженер Харченко, по имени которого она называется до сих пор.

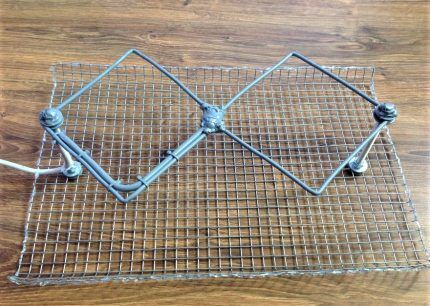

Антенна Харченко на решеткеАнтенна Харченко на решетке

Размеры зигзагообразной рамочной конструкции не берутся «с потолка». Чтобы изображение на экране ТВ было четким, а звук не имел посторонних шумов, нужны точные расчеты

Для повышения направленности двойной квадрат оборудуют решеткой или экраном, однако при хорошей проводимости волн он не требуется. Предлагаем два похожих варианта, которые отличаются материалом и нюансами изготовления.

Вариант #1 — из медной проволоки

Для приема аналогового или цифрового сигнала подойдет простая в изготовлении, небольшая антенна из медной проволоки и коаксиального кабеля. Конструкция устройства проста: биквадрат с центральным корпусом из распределительной коробки. Ее можно устанавливать в квартире или на улице.

Себестоимость антенны мала, так как практически все материалы можно найти дома или купить недорого в магазине, продающем комплектующие для телевизоров и другой техники.

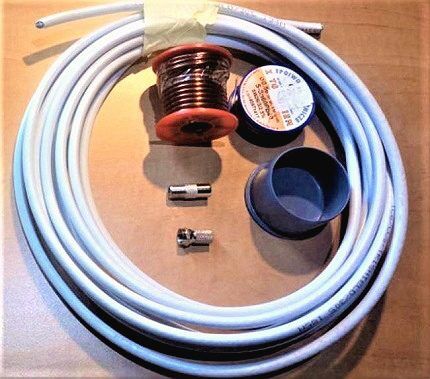

Материалы для изготовления антенныМатериалы для изготовления антенны

Для работы потребуются: отрезок коаксиального кабеля, 1 м медной проволоки сечением 0,3-0,4 см, телевизионный разъем, флюс, припой, пластиковая распределительная коробка

Сейчас распространено цифровое телевидение, поэтому антенна предназначена именно для него. Выставлять наугад размеры не стоит, лучше произвести расчеты. Для начала нужно узнать диапазон приема цифровых каналов, нужную информацию можно почерпнуть из справочников, размещенных в интернете.

Для «цифры» среднее значение частоты – 690 МГц. Если вы до сих пор пользуетесь аналоговыми каналами, то потребуется 470 МГц (для дециметровых волн).

Дальше нужно рассчитать размеры – и здесь проще всего воспользоваться онлайн-калькулятором, который предназначен для расчетов антенн такого типа. Вставляете в верхнее окошко частоту – автоматически подсчитываются другие параметры.

Для биквадрата с частотой 690 МГц одна сторона квадрата (L1) равна примерно 105 мм, а длина всего прибора (L2) – 295 мм. Это основные размеры, которые нужно знать.

Пошаговая инструкция по изготовлению самодельной телеантенны из медной поволоки:

Галерея изображений

Фото из

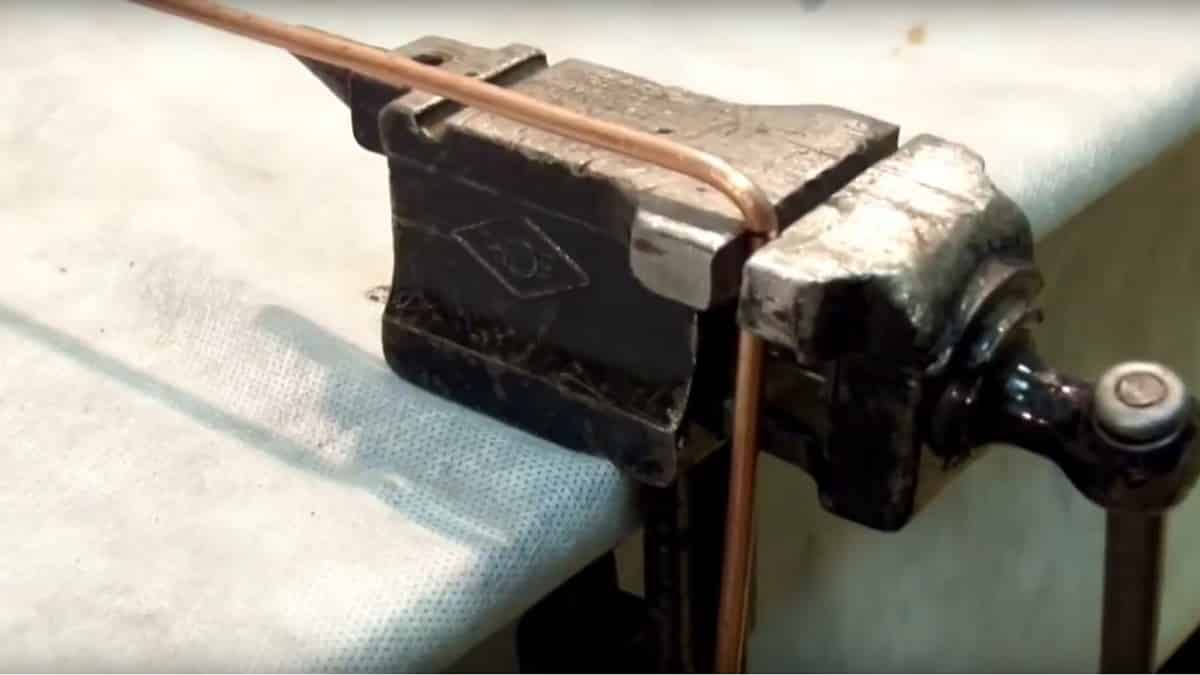

Берем маркер и линейку (метр) и катушку медной проволоки, отмеряем кусок длиной 0,9 м. При помощи кусачек или плоскогубцев отрезаем его – это основа будущего «двойного квадрата»

Снова берем маркер, производим измерения и делаем пометки. Делим проволоку на отрезки длиной 10,5 см – это будут стороны двух квадратов

Загибаем проволоку, как на фото, чтобы образовались две одинаковые фигуры квадратной формы. Лишний кусок проволоки отрезаем, но оставляем небольшой припуск в 10-15 мм, чтобы замкнуть контур

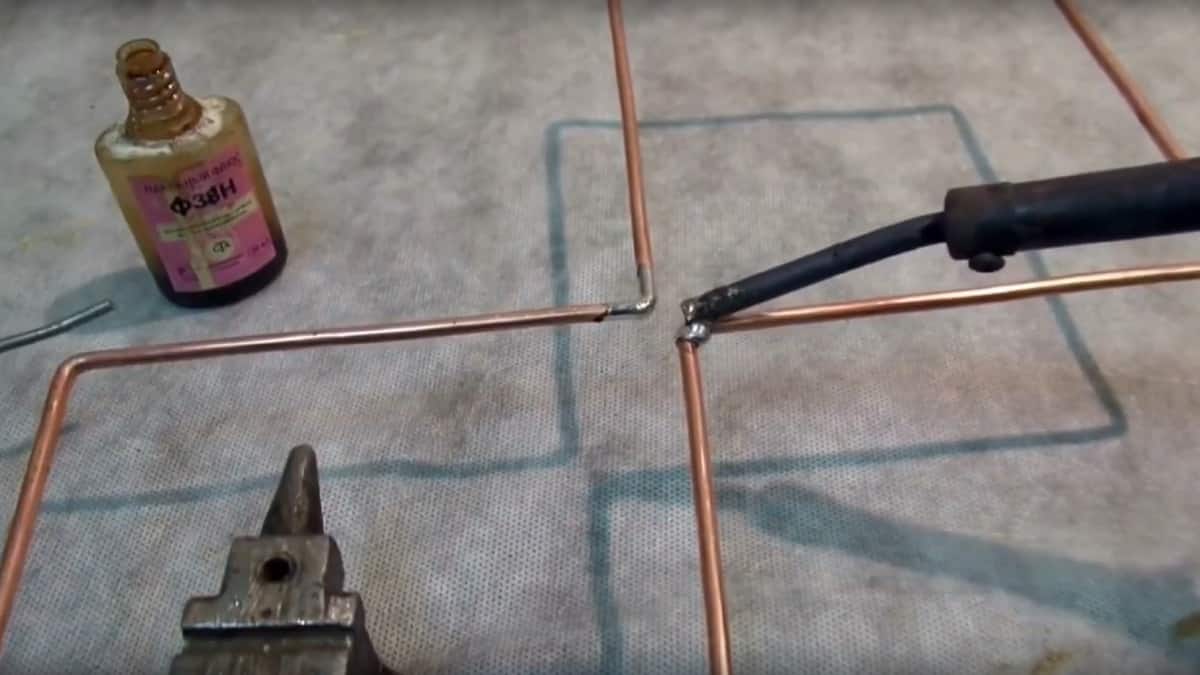

Мелкой наждачкой тщательно зачищаем концы проволоки и места подключения. Для прогревания толстого провода из меди потребуется мощный паяльник. Берем припой, флюс и производим пайку в месте соединения концов провода

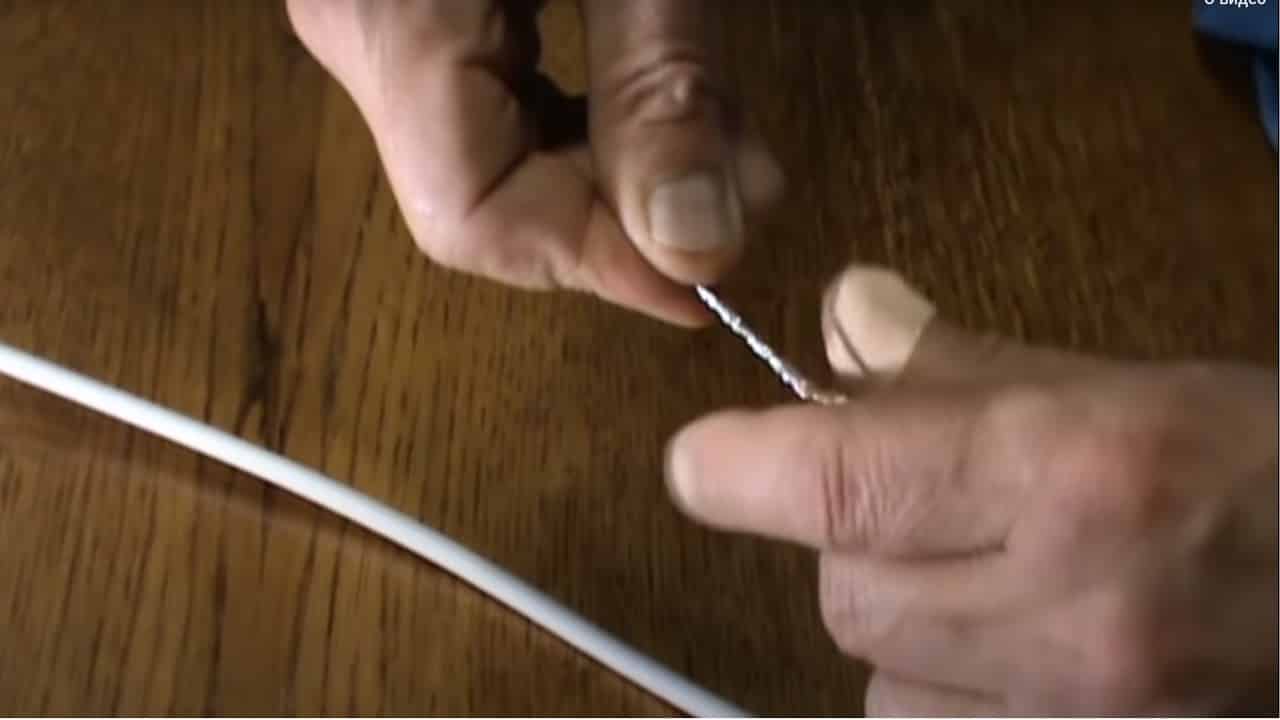

Снимаем с конца телевизионного кабеля оплетку, скручиваем и отгибаем ее. Освобожденный провод зачищаем, а затем припаиваем: центральный провод к одному квадрату, оплетку – к другому

Чтобы готовое изделие было легче монтировать, из распределительной коробки или подрозетника нужно сделать небольшой корпус. Она слишком глубокая, поэтому примерно половину отрезаем ножовкой

Паяльником или ножовкой с четырех сторон проделываем отверстия под проволоку. Вставляем готовую антенну с кабелем, для фиксации клеем заливаем все места соединения

В городских условиях лучше вынести антенну за пределы квартиры – на крышу, внешнюю стену или на балкон. Пластиковую коробку закрепляем, а провод пропускаем сквозь отверстие в окне

Шаг 1 – отрезок медной проволоки

Шаг 2 – разметка провода на отрезки

Шаг 3 – сгибание проволоки в контур

Шаг 4 – зачистка и пайка провода

Шаг 5 – подключение ТВ кабеля

Шаг 6 – пластиковый корпус для антенны

Шаг 7 – соединение проволоки и корпуса

Шаг 8 – установка антенны на крыше

После установки антенны необходимо на второй конец кабеля надеть штекер, если его там нет, и затем воткнуть его в соответствующий разъем телевизора.

Чтобы проверить качество сигнала, включаем автопоиск. Скорее всего, качество приема окажется хорошим.

Вариант #2 — из алюминиевой проволоки

Вторая модель напоминает первую конструкцией и способом изготовления, однако имеет и отличительные черты.

Биквадратная антенна из алюминияБиквадратная антенна из алюминия

На самом деле антенна более простая и недорогая, так как вместо медного провода используется алюминиевый. Пайка не предусмотрена, что облегчает процесс сборки

Для сборки конструкции и подключения потребуется совсем немного времени.

Если все материалы приготовлены, а инструменты под рукой, то достаточно одного свободного вечера.

Галерея изображений

Фото из

Из многожильного кабеля нужно достать один провод. Подходящая толщина жилы – 2-4 мм, длина – 1,15 м, но лучше взять с небольшим запасом

С помощью кабеля выполняется соединение между антенной и приемником – телевизором. Длина отрезка зависит от расстояния между балконом (форточкой) и электроприбором

Штекер можно приобрети там же, где и кабель – в магазине электро- и радиодеталей. Пластиковая модель – самая недорогая и простая в монтаже

Все без исключения инструменты, скорее всего, есть в доме. Это острый строительный нож, линейка, несмываемый маркер (лучше светлый), кусачки. Из расходки потребуются стяжки или изолента

Берем линейку, маркер и выставляем метки со следующими интервалами: первая – через 2 см, затем через 13, 14, 14, 13, 13, 14, 14, 13, 2 см. Длинные отрезки – стороны квадратов

По маркерным отметкам сгибаем провод таким образом, чтобы получились два квадрата. 2-сантиметровые концы проволоки загибаем для дальнейшего соединения и подключения

Разделываем конец коаксиального кабеля, как в первой инструкции, и закрепляем его на обоих квадратах: скрученную оплетку на одном, центральную жилу на другом

К другому концу кабеля присоединяем штекер. Для этого разбираем его корпус, вставляем токоведущую жилу в специальный контакт, собираем обратно

Кусок алюминиевого многожильного кабеля

Моток коаксиального антенного кабеля

Телевизионный штекер для подключения

Набор инструментов для работы

Разметка провода для сгибания

Сгибание провода в биквадрат

Присоединение телевизионного кабеля к биквадрату

Монтаж штекера для подключения к телевизору

Готовую антенну, чтобы она лучше ловила сигнал, необходимо вынести на балкон или выставить в форточку.

Если ближайшая телевышка находится сбоку, то для улучшения направления можно биквадрат закрепить на палке и выставить вперед. На качество приемки волн не так негативно влияет расстояние, как наличие всевозможных препятствий – например, жилых многоэтажек.

Модель #3 — спиральное устройство для ТВ

Это дачный вариант без усилителя, собранный из подручного материала: остатка силового кабеля и старой лопаты для уборки снега. Кабель идет на изготовление спирали, а из фрагмента лопаты получился хороший отражающий экран.

Спиральная антенна в сборкеСпиральная антенна в сборке

Конструкция антенны проста, с ее изготовлением справится и любитель. При сборке пайки не производилось, все соединения выполнены или скруткой, или винтовыми креплениями

Дециметровая антенна ловит цифровое вещание, если устраивает дальность приема. Чтобы высчитать шаг между витками, необходимо уточнить частоту передачи «цифры» в регионе, а полученное значение перевести в метры.

Расчеты для этой модели:

  • частота – 522 МГц
  • длина волны (λ) – 0,57 м
  • ⌀ каждого витка – 0,177 м
  • шаг между двумя соседними витками – 0,137 м
  • расстояние от кабеля до экрана – 0,074 м
  • ширина отражающего экрана – 0,35 м

Перед началом работы все измерения рекомендуется занести на схему, которая будет служить руководством.

Схема спиральной антенныСхема спиральной антенны

За образец можно взять типовую схему цилиндрической спиральной антенны, на которой нужно обозначить основные элементы устройства, количество витков и результаты расчетов

Для работы потребуется плоская часть снегоуборочной лопаты, которая выполнена из нержавейки. Если в хозяйстве нет похожих предметов, то просто стальной лист. Вырезать из него круг необязательно, заготовка может иметь форму квадрата или прямоугольника.

Для спирали нужен обычный электропровод диаметром 0,2 см, вернее, одна из его медных жил в полимерной изоляции. На практике лучше использовать провод, сечение которого в 5 раз больше – так диапазон приема получится шире. Нужен и второй кабель с разъемом – коаксиальный, с сопротивлением 75 Ом.

Порядок действий:

  1. Соорудить основу для намотки кабеля из листа фанеры и деревянных реек. В идеале вместо них должен быть диэлектрический цилиндр.
  2. Распрямить стальной лист, зафиксировать его перпендикулярно основе с помощью неподвижного винтового крепления.
  3. Произвести намотку кабеля с витками согласно расчетам.
  4. Присоединить коаксиальный кабель скруткой.

Для тестирования изделие необходимо перенести в верхнюю часть дома и установить в мансарде или на чердаке – там, где антенна будет защищена от дождя. Но это при условии, что кровля покрыта материалом, через который свободно проникают волны – например, мягкой черепицей.

Помимо этой модели для дачи можно соорудить и другие, не менее простые и действенные, варианты антенн из подручных материалов. В другой статье на нашем сайте мы привели подборку лучших дачных моделей с по их изготовлению.

Несколько рекомендаций по использованию и эксплуатации спиральной самоделки:

Галерея изображений

Фото из

Для установки необходимо выбрать стену, плоскость которой обращена к ближайшей транслирующей вышке, и закрепить конструкцию так, чтобы верхушка была направлена в сторону волн

Прикрепить кусок фанеры к отражающему экрану можно любым способом, например, готовым пластиковым уголком, прикрученным на 4 винтах. Детали можно выполнить и из дерева

Из двух прищепок и медной треугольной пластинки можно сделать переходник между двумя кабелями - с 180 Ом на 75 Ом. Регулировка производится поворачиванием пластинки, которая нужна, чтобы снизить уровень шума

Сигнал будет лучше, если разместить конструкцию под самой кровлей. Она устанавливается параллельно полу, верхушкой в сторону ближайшего источника трансляции

Чтобы витки были ровными и равномерно размещались по всей длине каркаса, для намотки можно использовать обычную 3-литровую банку. Когда кабель растянется в стороны, он примет необходимую форму

Вместо силового кабеля можно взять металлопластиковую водопроводную трубу диаметром 0,16 м. Она обеспечивает улучшение уровня сигнала примерно на 10 %. Для установки вместо каркаса можно использовать один брусок

КСВ – аббревиатура коэффициента стоячей волны. КСВ-метр можно соорудить своими руками, соединив его с самодельным же генератором. У антенны из силового кабеля коэффициент оказался равен 1,5

На чердаке антенну устанавливать целесообразно, если кровля покрыта пергамином, листами фанеры, а сверху – Ондулином, мягкой черепицей, обычным шифером или керамической черепицей

Антенна установлена на стене мансарды

Крепление для фанеры к стальному листу

Трансформатор – согласующее антенное устройство

Монтаж антенны под коньком крыши

Стеклянная трехлитровая банка для намотки

Вариант антенны из металлопластика

КСВ-метр для измерения волн

Крыша покрыта мягкой черепицей

Спиральная антенна показала хорошие результаты на расстоянии 90 км от ближайшего транслятора дециметровых волн – два канала телевизора работали в удовлетворительном качестве.

Усилитель использовать необязательно. Его применяют, если длина снижающего коаксиального кабеля превышает 3 м или к такой антенне подключают еще 1-2 телевизора.

Если все рассмотренные модели самоделок вам кажутся сложными или вы не хотите заморачиваться и тратить свое время на их сборку, всегда можно купить готовую антенну в магазине, например, спутниковую. В таком случае вам пригодится тарелки и самостоятельной .

Выводы и полезное видео по теме

Экспресс-антенна из телевизионного кабеля:

Биквадрат Харченко с рефлектором:

Расчеты и изготовление антенны на решетке:

Здесь представлено только четыре руководства, как можно быстро сделать домашнюю антенну для телевизора, на самом деле их гораздо больше. Существуют и более серьезные варианты, с точными расчетами по формулам и с использованием дополнительных усилителей. Вы же можете выбрать для начала самое простое устройство и проверить, действительно ли оно способно работать.

Пользуетесь самодельной антенной для ТВ? Какую модель вы предпочли и сколько времени у вас ушло на ее сооружение? Расскажите, пожалуйста, в блоке комментариев о своем опыте изготовления прибора, покажите фотографии готового изделия, прикрепив их ниже. При желании  поделитесь с новичками полезными рекомендациями по сборке – ваш успешный опыт вдохновит на творчество других домашних мастеров.

Как сделать антенну для телевизора своими руками

Несмотря на постоянное развитие телевизионной трансляции (переход в цифровой формат, возможность установки спутникового или кабельного телевидения, интернет-ТВ), использование антенн всё ещё остаётся актуальным. Особенно это касается пригородов и сельской местности. Иногда телеантенна выходит из строя, а рядом нет места, где её можно приобрести. Поэтому информация, как именно можно сделать антенну для телевизора своими руками, может оказаться полезной.

Типы антенн

Антенна – это устройство, которое может принимать или передавать радиоволны. Типы эфирных телеантенн (то есть таких, которые принимают сигнал с вышек или ретрансляторов) можно разделить по месту расположения на:

  • Внешние;
  • Комнатные.

Комнатные антенны для телевизора имеет смысл использовать только при хорошем сигнале, а на даче или в отдалении от телеретрансляторов применяют внешние. Кроме места расположения, приёмники телесигнала делятся на:

  • Пассивные – выполняют приём сигнала только за счёт своей формы;
  • Активные – сигнал проходит через преобразователи.

Качество сигнала от пассивной телеантенны будет напрямую зависеть от её размера – чем она больше, тем лучше.

Из преимуществ можно отметить:

  • Лёгкость изготовления;
  • Малая затратность: возможно сделать из подручных материалов;
  • Не нужно отдельное питание.

Тем не менее недостатки довольно весомые:

  • Неустойчивость к помехам: очень важно выбрать расположение для хорошего сигнала;
  • Требуется большая высота для установки, нужно использовать дополнительные укрепления;
  • Громоздкие, не подходят из-за габаритов для установки дома, в основном используются для наружной установки.

В активных антеннах дополнительно используются различные декодеры и усилители, которые позволяют сделать сигнал мощнее. Поэтому их преимущества следующие:

  • Может использоваться в любом месте, даже с низким уровнем сигнала;
  • Могут быть различных размеров и форм;
  • Можно регулировать уровень усиления и подавления шумов;
  • Низкое влияние на качество сигнала рельефа, погоды, различных строений.

Из минусов можно отметить:

  • Сложное устройство;
  • Нужен источник питания;
  • Более высокая стоимость;
  • Менее надёжна из-за присутствия электроники.

Радиоволны, которые передаются в эфире (среде передачи волн), имеют определённый размер и частоту. Телевизионный канал находится в диапазоне метровых и дециметровых частот:

  • Метровые волны (МВ) имеют длину от 1 до 10 м и частоту от 30 до 300 МГц;
  • Дециметровые волны (ДМВ) имеют длину от 0.1 до 1 м и частоту от 300 до 3000 МГц.

По частотам принимаемых сигналов телеантенны можно разделить на такие виды:

  • Всеволновые. Способны принимать и аналоговый, и цифровой сигнал, но расстояние приёма невелико.
  • Логопериодичекие. Могут принять волны метрового и дециметрового диапазона.
  • Дециметровые. Предназначены только для коротких волн.

Всеволновые, иначе их называют частотонезависимые,  устройства приёма по конструкции крайне просты, поэтому их можно сделать самому. Самые известные из них: «бабочка», из пивных банок, из двух лепестков. Чаще всего применяются на небольшом расстоянии от ретранслятора и с малым уровнем помех.

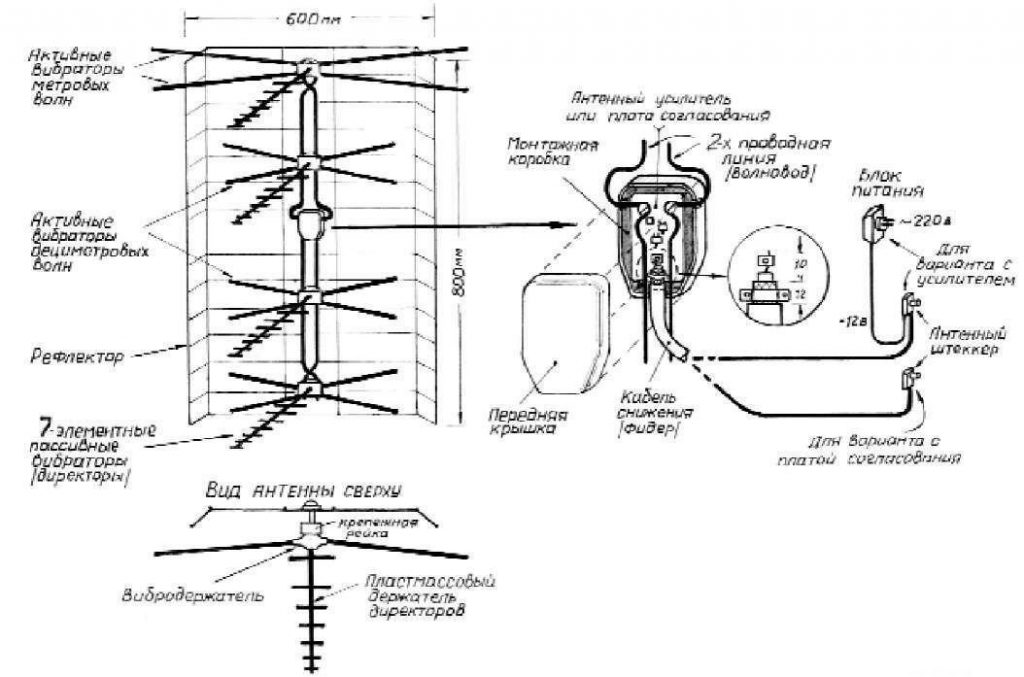

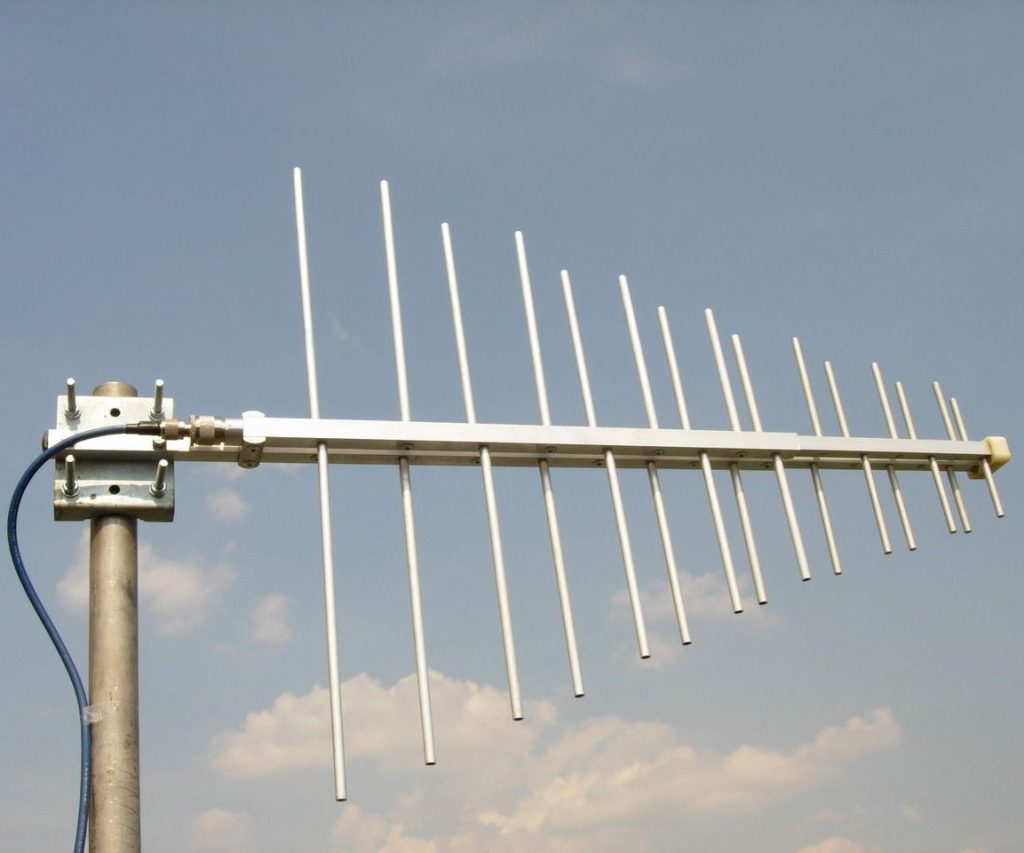

Логопериодические приёмные устройства состоят из основного стержня и поперечных перекладин с увеличивающейся длиной. В изготовлении гораздо сложнее предыдущих. Для правильной конструкции требует знания всех используемых частот, а также ориентация к ретранслятору. Зато, если расчёты конструкции сделаны правильно, антенна будет очень качественно передавать сигнал.

Дециметровые могут иметь как очень простые, так и очень сложные конструкции. Самые известные: «восьмёрка», кольцевая, рамочная.

Трансляция большинства каналов, в том числе цифровых, происходит в ДМВ-диапазоне. Конструкция таких ретрансляторов проще. Но огибание препятствий волнами такой длины хуже, а отражения и искажения играют сильную роль на качестве сигнала.

Исходя из этих особенностей, нужно разобраться, как могут быть сделаны ТВ-антенны своими силами.

Кроме типизации по приёму волн, расположению, а также наличия электронных элементов, телеантенны различаются ещё по всевозможной конструктивной реализации: волновой канал, бегущей волны, зигзагообразные, рамочные и т.п.

Принцип сборки

Чтобы сделанная ТВ-антенна работала должным образом, нужно придерживаться некоторых принципов.

Вначале нужно определиться, где будет использоваться конструкция: в гараже, на даче, в доме, в квартире и т.п. Исходя из этого, выбрать тип приёмного устройства и из чего можно собрать антенну.

Основными элементами, которые могут понадобиться, – это телевизионный кабель, металлические планки, провода, изоляционные материалы, клейкая лента, паяльник, саморезы.

Элементы приёмного устройства, особенно через которые будет проходить полезный сигнал, лучше соединять пайкой > ё

Наилучший приём сигнала будет, если расстояние от телевышки до приёмника не будет преграждаться строениями, деревьями и прочими помехами. В таком случае для того, чтобы поймать сигнал, достаточно будет простой проволоки. И комнатная телеантенна в такой ситуации будет очень проста в изготовлении и не потребует усилителя.

Уличные антенны могут быть по конструкции аналогичны комнатным, но должны быть изготовлены из более прочных материалов, которые смогут выдержать погодные условия. Размещать следует непосредственно возле окон или на крыше.

При слишком слабом сигнале может потребоваться усилитель.

Итак, как должна быть сделана телевизионная антенна своими руками:

  • Устройство должно быть выполнено аккуратно и с наименьшими соединениями, чтобы уменьшить потерю сигнала;
  • Телеантенну нужно располагать по оси электромагнитной волны для наилучшего улавливания её составными элементами;
  • Должна быть защищена от помех;
  • Важно знать частоту вещания телеэфира, от которой будут зависеть и размеры приёмного устройства.

Варианты антенн своими руками

Простую ТВ-антенну возможно сделать из материалов, которые обычно имеются в любом доме.

Например, из фольги, металлической банки, зонта и провода самому можно сделать даже спутниковую антенну.

С помощью фольги можно сделать такой приёмник:

  1. На дне коробки разравнивается и приклеивается фольга.
  2. Из 2 кусков телевизионного кабеля нужно снять изоляцию на 2.5 см.
  3. Оплётку кабеля скрутить в отдельный контакт.
  4. Из кусков кабеля сделать «восьмёрку», при этом контакты не должны скрепляться в середине и располагаться на 1 см.
  5. Расположить кабель с наружной стороны коробки (без фольги).
  6. Берётся ещё кабель, который будет соединять антенну с приёмником.
  7. Его конец зачищается, оплётка тоже скручивается отдельно.
  8. В одном месте соединяются 3 центральные жилы и 3 оплётки кабеля.
  9. Телеантенну располагаем в месте наилучшего приёма.

Рассмотрим простые и популярные варианты телеантенн: из пивных банок, коаксиального кабеля и зигзагообразную.

Из коаксиального кабеля

Это самый элементарный вариант телеантенны из кабеля для приёма цифрового или аналогового сигнала. Самостоятельно такую конструкцию можно выполнить в течение получаса.

Коаксиальный кабель представляет собой электрический провод для передачи радиочастотных сигналов. Состоит из:

  • Внешней оболочки;
  • Внешнего проводника, который иначе называют экраном или оплёткой;
  • Изоляции, которая отделяет центральную жилу от оплётки;
  • Внутреннего проводника (центральной жилы).

Такой кабель может быть сопротивлением 50 или 75 Ом. Для изготовления самодельных антенн рекомендуется брать на 75 Ом.

Потребуется кусок кабеля длиной не меньше 0.5 метра. С одной стороны снимаем верхнюю изоляцию и изоляцию центральной жилы на 5 см. Жилу с оплеткой следует скрутить. Теперь от этого конца нужно отступить на 20-22 см и снять всё до изоляции центральной жилы. Длина этого участка будет около 2 см. Дальше отмеряется такое же расстояние, как было до этого участка, то есть 20-22 см. С участка в 1 см снимается только верхняя изоляция. Теперь делается петля: прикручивается оголённый конец к промежутку без внешней изоляции.

Оголённые места лучше обмотать изолентой, особенно если антенна будет использоваться на улице

Устройство нужно направить в сторону вышки.

Можно сделать антенну из медной проволоки.

Для этого концы зачищаются от изоляции. Один конец прикрепляют на телевизор, а другой к отопительной трубе, которая будет выполнять роль усилителя. Такая антенна из проволоки сможет принимать около 5 каналов.

Из проволоки возможно сделать приёмное петлевое устройство для приёма цифрового сигнала. Для этого потребуется рассчитать длину петли. Нужно знать среднюю частоту сигнала. И 300 разделить на эту частоту. Полученное значение будет длиной петли. Кусок проволоки замыкается в кольцо, и к концам припаивается кабель. Вместо проволоки можно использовать коаксиал. Тогда кольцевая антенна будет похожа на описанный выше вариант.

Несмотря на простоту конструкции, этот способ при правильных расчётах снижает помехи и уверенно принимает сигнал.

Для улучшения сигнала можно попробовать выполнить усиление антенны.

Рассмотрим варианты, как усилить телеантенну своими руками:

  • Располагать устройство приёма как можно ближе к окну, устраняя препятствия;
  • Отрегулировать положение;
  • Можно удлинить антенну куском проволоки;
  • Добавить в конструкцию усилитель сигнала;
  • Внешние располагать как можно выше.

 Из пивных банок

Простейшим способом заменить вышедшую из строя ТВ-антенну является создание таковой из пивных банок.

Разберёмся со способом изготовления простой антенны для цифрового ТВ, выполненной из подручных средств, а именно из металлических банок.

Понадобятся такие материалы:

  • Пивные банки с гладкой поверхностью (предварительно вымыть и высушить), в самом простом варианте – 2 шт;
  • Саморезы;
  • Кусок телевизионного кабеля;
  • Штекер;
  • Изолента или скотч;
  • Палка из материала, который не проводит электричество (можно использовать тремпель).

Этапы работ такие:

  1. Кабель нужно брать такого размера, чтобы его хватило на ту высоту, на которую планируется подвешивать антенну. Если на куске кабеля нет штекера, он зачищается с одной стороны от обмотки и на него насаживается штекер.
  2. Второй конец также очищается от обмотки. Внутри имеется центральная жила и оплётка (экран).
  3. В банках с одинаковых сторон проделываются отверстия. Не имеет значения, это будет верхняя или нижняя часть банки.
  4. К одной банке с помощью самореза прикрепляется центральная жила, а к другой оплётка. При этом нужно сделать петлю, которая обхватит саморез. И он своей шляпкой при ввинчивании должен хорошо ее зажать.
  5. Вместо саморезов можно припаять контакты.
  6. К палке нужно примотать банки так, чтобы они были на одной оси. Расстояние между банками берётся обычно от 7 до 10 см.
  7. Когда оптимальное расстояние выбрано, банки надёжно фиксируются липкой лентой.

Лучше вначале банки зафиксировать резинкой, чтобы удобно было отрегулировать расстояние

Когда вы сделали такую антенну своими руками, при использовании на улице желательно соорудить защитный колпак, например, из пластиковой бутылки. При попадании влаги, контакты будут окисляться и сигнал ухудшаться. Уличный вариант можно усовершенствовать, добавив несколько секций с банками.

Зигзагообразная

Данная телеантенна имеет ещё название «восьмёрка» или антенна Харченко. Показывает один из лучших приёмов сигнала среди устройств, которые можно сделать самостоятельно. Её схема имеет вид:

Dvb t2 – это самый новый цифровой формат телевещания. Цифровой формат имеет множество преимуществ перед аналоговым: большая устойчивость к помехам, сигнал будет более широко доступен, а качество его лучше. Цифровой формат требует меньшего размера антенн и меньшей мощности передающих устройств.

Изготовить антенну для приёма dvb t2 довольно несложно. Следует отметить, что цифровое ТВ передаётся в ДМВ.

Теперь разберём, как может быть сделана антенна для цифрового ТВ своими руками:

Нужен любой материал, который проводит электрический ток. Это может быть трубка, провод, уголок и т.п. Проще всего использовать проволоку из алюминия, латуни или меди (лучше эти 2 варианта), толщиной от 2 до 5 мм. Потребуется сделать из материала 2 ромба, как на рисунке. Можно использовать и сварочные электроды, каждый из которых будет стороной ромба.

Для данной схемы имеются размеры:

– В1=14 см;

– В2=13 см;

– углы желательно около 900.

Внешние стороны должны быть немного длиннее. Это делается для того, чтобы ромбы в середине не соединялись.

Но указанные параметры  больше подходят для домашнего использования. Чаще можно встретить рекомендацию брать сторону ромба 45 см.

Можно сделать самостоятельный расчёт размеров антенны для цифрового ТВ. Для этого нужно знать длину волны трансляции сигнала и разделить на 4. Это и будут стороны ромбов

Существуют и калькуляторы для расчёта параметров «би-квадратных» антенн, которые можно найти в интернет-ресурсах.

Когда отмеряется длина проволоки, нужно взять запас 1-2 см для петли, которая замкнёт контур. Можно просто скрутить или спаять оставшийся конец.

После этого берётся коаксиальный кабель, который зачищается. Контакты нужно будет припаять к центральным углам ромба, которые не смыкаются. Центральная жила припаивается к одному углу, а оплётка к другому. Центральную часть можно поместить в пластиковый корпус и залить клеем для надёжности.

Для уменьшения сторонних помех можно установить позади приёмника экран. Это может быть просто фольга, натянутая на фанеру или решётка из металлических трубочек или проволоки. Экран должен располагаться в противоположной стороне от вышки и не контактировать с антенной.

Если антенна будет использоваться снаружи, можно собрать её с усилителем. Усилителем может быть простейшая плата, которая крепится к усам антенны или более габаритное устройство, которому требуется питание от сети.

В случае с усилителем «восьмёрка» крепится к пластине, при этом провод можно расплющить в месте крепления, и в центральной части сразу прикрепить усилитель.

Можно усовершенствовать конструкцию «восьмёрки», добавив симметрично ещё ромбы.

Рассмотрим ещё несколько более сложных устройств телеантенн.

Двойной и тройной квадрат

Такой вариант является узкополосной телеантенной, то есть можно получить всего несколько каналов, но с качественной передачей. Её можно использовать для приёма слабого сигнала или если сигнал подавляется другими, более мощными сигналами. Но важна точная ориентация на источник телеволн.

Для изготовления понадобятся трубки или проволока. Для получения до 5 каналов в метровом диапазоне толщина должна составлять 10-20 мм. Для большего количества – 8-15 мм. Для ДМВ всего 3-6 мм.

В двойном квадрате из материала делаются 2 квадрата, причём один чуть больше другого. Меньший называется вибратор, а больший – рефлектор (отражатель). Вибратор присутствует вообще в каждой антенне и является системой получения колебаний.

Рамки крепятся параллельно друг другу. Сверху и снизу по центрам они закреплены с помощью стрел, которые, в свою очередь, крепятся к вертикальной опоре. Нижняя стрела должна быть сделана из непроводящего материала. Центры обеих рамок должны находиться на одной линии и направлены к телепередатчику. В трёхрамочной конструкции добавляется ещё меньший квадрат.

Ещё одна конструкция для ДМВ – рамочная.



Рамку рекомендуется сделать из полосок алюминия. Скреплять их можно болтами. В центре должен быть зазор, как было в зигзагообразной антенне. Кабель припаивается  таким же образом.

Потом эта рамка крепится на вертикальную опору. Можно дополнительно оснастить усилителем или отражателем.

Самостоятельное изготовление антенны поможет сэкономить на покупке таковой. Масса имеющихся вариантов позволяет экспериментировать и найти оптимальный способ для конкретной ситуации.

Как сделать антенну для телевизора своими руками, антенна харченко

Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).

Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.

Антенна для телевизора 1

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

Далее рассмотрим примеры изготовления антенн в домашних условиях с использованием подручных материалов, от простого к сложному.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

  • во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
  • во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
  • в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
  • и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Антенна для телевизора 6

Важно!

Перед тем, как сделать антенну из пивных банок, убедитесь в том, что между телецентром и точкой приема нет высотных зданий, которые могут блокировать сигнал.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

  1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
  2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
  3. Антенный штекер, соответствующий вашему телевизору.
  4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
  5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
  6. Паяльник, стандартный припой, флюс для пайки алюминия.
  7. Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Важно:

Зачистка производится непосредственно перед пайкой и до «голого» металла.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Антенна для телевизора 7

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Информация:

Если мощности сигнала все-таки не хватает, можно сделать антенный усилитель своими руками.

Типовая схема на иллюстрации:

Антенна для телевизора 8

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

«Восьмерка», она же ромб, она же «Z» образная

Антенна для телевизора 9

Пожалуй, самая популярная конструкция для самодельщиков. Эта достаточно мощная антенна Харченко уверенно принимает метровые и дециметровые частоты в аналоговом и цифровом формате. Когда возникает вопрос: «Как сделать антенну своими руками?», в первую очередь предполагается именно этот вариант.

В чем ее преимущество? При компактных размерах в большинстве случаев не требуется усилитель. Разве что вы хотите принимать сигнал на 1–3 этаже в густо застроенном микрорайоне, где между вами и телецентром расположены десятки многоэтажек.

Как сделать самодельную антенну без проведения сложных расчетов? Для типовой сетки вещания существует базовый размер плеча ромба: это 140 мм. Расстояние между точками подключения провода: 10–15 мм.

Антенна для телевизора 10

Антенна Харченко с такими размерами попадает как раз в середину типового диапазона вещания. Если необходимо захватить другие каналы (в некоторых регионах сетка может работать на нестандартных частотах), можно изготовить проволочную конструкции, в несколько рядов. На иллюстрации изображен чертеж из журнала «Радио» 50-летней давности.

Антенна для телевизора 11

Тогда принимался метровый диапазон, и антенны имели соответствующие гигантские размеры. Из проволоки они делались для уменьшения парусности. Такая технология изготовления требует терпения и большого количества материала. Современные «самоделкины» предпочитают медную трубку либо алюминиевую пластину.

Антенна для телевизора 12

Чтобы сделать комнатную антенну по этой технологии, достаточно куска проволоки. Прибор вешается в оконный проем (в направлении телецентра) и не нужно беспокоиться о том, что его погнет ветром. Можно изготовить несколько ромбов, при этом диапазон приема будет существенно расширен. Идеальный вариант для цифрового телевидения, который можно сделать своими руками на даче или в частном доме.

Антенна для телевизора 13

Усиливаем сигнал без усилителя

Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

Антенна для телевизора 14

Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.

Антенна для телевизора 15

И, наконец, самая сложная антенна для цифрового ТВ, которую можно изготовить своими руками

Логопериодическая схема позволяет получить максимум усиления без дополнительных схем.

Антенна для телевизора 16

Принцип действия конструкции: в направлении источника сигнала располагаются две проводящие шины, на которых в строгой последовательности установлены перпендикулярные вибраторы. Их длина и расстояние между собой рассчитываются по строгому алгоритму. Ошибка в 2–5% приведет к полной неработоспособности системы. Зато правильно собранная антенна будет принимать аналоговый и цифровой сигнал с высочайшим качеством.

Примечание:

Этот тип антенны требует тщательной ориентации по направлению к телевышке.

Может использоваться с экраном, который способствует усилению слабого сигнала.

Итог

Изготовление самодельной антенны, не просто экономия средств. Это отличный повод попрактиковаться в радиоделе, без риска испортить дорогостоящие радиоэлементы и материалы. А если ваша точка приема расположена в неблагоприятном месте, всегда можно попробовать иную конфигурацию, не покупая несколько антенн фабричного производства.

Видео по теме

Хорошая реклама



делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, как правило, самому ничего нельзя сделать, то решить проблемы с приемом можно с помощью самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат может оказаться даже лучше, чем у фабричных устройств.

Варианты самоделок для приема DVB-T2

Прежде всего определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для часто встречающегося диапазона передачи 650 МГц это значение будет 0,46 м). Получается, что размах элементов должен быть равен этой величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ.

Самодельная антенна — это сложно?

Трудно!Легко!

Вариантов конструкций, подходящих для приема телевизионного сигнала , множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема :

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:

  • слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
  • дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

DVB-T2 антенна из кабеляDVB-T2 антенна из кабеля

По ссылке находится инструкция с пошаговым описанием процесса изготовления .

Если же вкратце, то она делается так:

  1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
  2. На одном его конце снимается изоляция с центральной жилы и экрана.
  3. Через 22 см обнажается центральная жила.
  4. Еще через 22 см снимается изоляция с экрана.
  5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
  6. На другой конец кабеля надевается штекер.

Преимущества:

  • Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.

Недостатки:

  • Годится в качестве комнатной в условиях мощного сигнала, но не более.  к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

Антенна из 4 банокАнтенна из 4 банок

Чтобы сделать такое устройство в комнатном или наружном варианте, действуйте в соответствии с инструкцией по изготовлению .

В общих чертах процесс этот выглядит так:

  1. Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
  2. В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
  3. Банки подключаются по строгой схеме.
  4. В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр.).

Преимущества:

  • Простота сборки. Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
  • Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.

Недостатки:

  • Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
  • Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

«Бабочка»

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

Схема устройства антенны "Бабочка"Схема устройства антенны "Бабочка"

Для изготовления потребуется:

  • тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
  • около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
  • саморезы;
  • отвертка или шуруповерт;
  • нож для зачистки;
  • паяльник с припоем и флюс-пастой;
  • линейка для разметки;
  • кусачки или плоскогубцы;
  • карандаш для разметки дощечки;
  • штекер на 75 Ом;
  • F-разъемы для подключения.

Размеры антенны "Бабочка"Размеры антенны "Бабочка"

Изготовление выглядит так:

  1. Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
  2. Нарезаются провода в соответствии с рассчитанными размерами.  Потребуется восемь проводников.
  3. Середина каждого проводника зачищается на 2 см.
  4. Каждый провод сгибается дугой так, чтобы между концами было не менее 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
  5. Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
  6. Все проволоки соединяются между собой по схеме подключений.
  7. Выходы антенны впаиваются в штекер.
  8. К штекеру подключается провод-переходник на 75 Ом.
  9. К переходнику подключается кабель.
  10. Антенна настраивается на прием и крепится в подходящем положении.

Преимущества:

  • простота в изготовлении;
  • эффективность.

Недостатки:

  • сравнительно невысокий коэффициент усиления.

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

  • директора;
  • вибратора – именно с него снимается принятый сигнал;
  • рефлектора.

Схема распайки антенныСхема распайки антенны

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

По ссылке вы найдете подробную инструкцию по расчету и изготовлению .

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

  1. Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
  2. Стыки спаиваются между собой.
  3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

Преимущества:

  • Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
  • Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
  • Есть возможность , превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

Недостатки:

  • Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
  • Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
  • Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Антенна Харченко

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Биквадрат схема подключенияБиквадрат схема подключения

Для точного расчета и самостоятельной сборки рекомендуем статью с инструкцией по .

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

  1. По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
  2. Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
  3. Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.

Преимущества:

  • Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
  • Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.

Недостатки:

  • Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
  • Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Устройство логопериодической антенныУстройство логопериодической антенны

Главная особенности конструкции:

  • вибраторы переменной длинны крепятся на общей оси;
  • длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
  • расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.
Читайте подробнее о конструкции и методах .

Здесь лишь напомним ключевые моменты:

  1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
  2. Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
  3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
  4. Стержни соединяются перемычкой.
  5. Подключается коаксиальный кабель.
  6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

Преимущества:

  • Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
  • По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
  • Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

Недостатки:

  • Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
  • Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Народный рейтинг самодельных антенн для цифрового ТВ

Самый честный рейтинг - это тот, который сформирован людьми, уже сделавшими одну или несколько самоделок. У вас есть 2 голоса. Выберите наилучший (+) и наихудший (-) по вашему мнению вариант самодельной антенны:

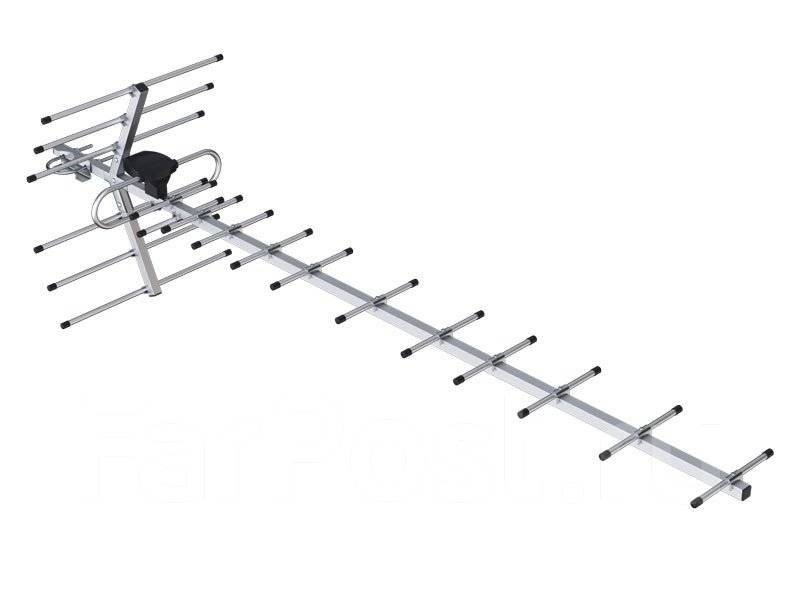

Волновой канал

15

34

Предыдущая

АнтеннаРасчет и сборка антенны "тройной квадрат" для DVB-T2

Как сделать антенну своими руками для телевизора

Несмотря на быстрое развитие интернета, телевидение — ключевой источник важной информации для каждого из нас. Чтобы на экране отображалось качественное изображение, требуется мощная антенна. Ее можно приобрести или сделать самостоятельно и хорошо сэкономить. Как сделать антенну своими руками для телевизора, что для этого требуется — подробно разберем в этой статье.

Содержание статьи:

  1. Используем пивные банки
  2. Зигзагообразная антенна
  3. Коаксиальный кабель
  4. Антенный усилитель
  5. Несколько полезных рекомендаций
  6. В завершение

Как можно сделать полноценную антенну для телевизора своими руками

Используем пивные банки

Сегодня доступно множество схем, по которым можно собрать хорошую домашнюю антенну. Конструкция из пивных банок собирается очень быстро, причем все необходимые материалы есть под рукой. Конечно, такая антенна сверхустойчивый сигнал не гарантирует, но для дачи или дома в деревни — рабочее решение.

Что требуется для сборки:

  • банки алюминиевые из-под любого напитка, но одинакового объема;
  • антенный провод, длина определяется индивидуально;
  • штекеры;
  • изоляция или скотч;
  • деревянная или пластиковая планка для основания.

Если все эти элементы есть, пора выяснить, как быстро сделать антенну для телевизора:

  1. Подготавливаем провод. Отмеряем 10 см от конца кабеля. Делаем надрез и устраняем изоляционный слой. Скручиваем экран в единую жилу. Убираем изоляцию с медного провода. На другой конец провода необходимо надеть антенный штекер.
    Подробная инструкция как сделать антенну из пивных банок
  2. Фиксируем контакты. К одной банке с помощью небольшого болта крепим медную проволоку, а к другой — скрученный экран. Для стабильного сигнала провода лучше припаять.
    Как правильно соединить провода для антенны из пивных банок
  3. Применяя скотч или изоляцию, фиксируем банки к подготовленной планке. Располагаться они должны строго по прямой. Любое отклонение приведет к тому, что самодельная конструкция работать не будет.
    Как закрепить банки для того чтобы сделать антенну для телевизора

Остается только экспериментировать с расположением антенны и расстоянием между банками. Оптимальным считается 7.5 см между краями банок. Хотя в определенных ситуациях дистанция может быть уменьшена или увеличена.

Зигзагообразная антенна

Как сделать самодельную антенну для телевизора, еще в 1961 придумал Харченко К.П. Вот только на тот момент зигзагообразная форма мало кого заинтересовала. Однако с появлением цифрового телевидения ситуация поменялась, так как фигурная антенна демонстрирует отличный прием сигнала.

Для ее изготовления требуется:

  • медный кабель толщиной 5 мм;
  • кусок антенного провода;
  • паяльник и припой;
  • разъемы;
  • кусок фанеры для основания.

Как сделать зигзагообразную антенну Харченка своими рукамиПервостепенно правильно изготавливаем раму. Отмеряем отрезок провода 109 см. Сгибаем его так, чтобы получилось два параллельных ромба, длина одной стенки должна быть 13.5 см. После всех манипуляций в центральной части должен остаться 1 см кабеля. Он будет применяться для окончательной фиксации конструкции.

В центральной части изделия углы ромбов не должны контактировать. К ним будет крепится антенный шнур. На верхний угол припаивается центральная жила, на нижний крепится экран. Промежуток между углами — 2 см.


Полученную конструкцию прикрепляем к основанию и устанавливаем на возвышенности для обеспечения стабильного сигнала.

Коаксиальный кабель

Многих интересует, как самому сделать антенну для телевизора из коаксиального кабеля. Такая комнатная конструкция создается из 75-омного коаксиального провода. Для такого способа требуется правильно рассчитать длину кабеля для эффективного приема сигнала. Для этого выясняем частоту вещания и делим ее в мегагерцах на 7500. Итоговое значение округляем до ровной цифры. Оптимальную длину антенны для своего региона можно найти в интернете.

Как сделать антенну из коаксиального кабеляАнтенна из коаксиального кабеля

Определив длину провода, остается придерживаться следующих инструкций, как сделать уличную антенну для телевизора:

  • с одной стороны конца подготавливаем кабель и устанавливаем разъем для подсоединения к ТВ или цифровой приставке;
  • от установленного разъема отмеряем 2 см и делаем отметку — от нее необходимо будет отмерить требуемую длину антенны;
  • лишнее убираем плоскогубцами;
  • убираем верхний слой изоляции и оплетку;
  • зачищенную часть загибаем под 90 градусов;
  • выполняем поиск каналов на ТВ.

Этот способ — самый простой, но требуется соблюсти условия по длине антенны. Конструкция демонстрирует высокую эффективность, но при условии, что нет серьезных препятствий.

Антенный усилитель

В некоторых населенных пунктах, даже зная, как сделать самостоятельно комнатную антенну для телевизора, добиться стабильного сигнала не получается. Решается проблема установкой усилителя. Вот только устройство это имеет сложную конструкцию: без соответствующих навыков и знаний собрать его не получится.
Решить проблему можно двумя способами:

  • отправиться в магазин и приобрести готовый вариант;
  • воспользоваться обычным магнитом.

Магнит закрепляется максимально близко от антенны, предварительно он несколько раз обматывается антенным проводом. Хотя лучше все-таки обзавестись полноценным усилителем.
Как установить антенный усилитель, или сделать самостоятельно

Несколько полезных рекомендаций

Чтобы понять, как сделать антенну для телевизора на даче, необходимо учитывать определенные моменты:

  1. Применяем хороший кабель. От качества провода зависит уровень сигнала. Идеально — вариант с сопротивлением 75 Ом и выполненный в силиконовой оплетке.
  2. Сводим количество соединений к минимуму. Советуем для антенны и усилителя применять единый кабель.
  3. Используем пайку. Сигнал чутко реагирует на любые помехи и мгновенно ухудшается, если присутствуют недостатки в конструкции. Если все контакты припаять, то изделие прослужит долго и будет надежным, а сигнал — стабильным.

В завершение

В статье представлены только самые простые способы по быстрой сборке антенны в домашних условиях. Самодельные конструкции обеспечивают стабильный сигнал и часто не уступают покупным моделям. Главное — в процессе сборки придерживаться инструкций и подбирать качественные материалы.

Антенна для цифрового ТВ своими руками: 2 простых варианта

Современное телевещание массово отходит от аналоговых сигналов в пользу более перспективного и качественного цифрового. И если вы оказались в ситуации, когда под рукой нет антенны или имеющаяся сломалась, вам пригодятся несколько инструкций для самодельного устройства.

Однако заметьте, универсальный приемник создать не получится, при усилении принимаемого ТВ сигнала, существенно сократиться диапазон каналов, и наоборот, при расширении рабочих пределов придется пожертвовать коэффициентом усиления. Поэтому антенна для цифрового ТВ своими руками разрабатывается исходя из персональных данных, которые актуальны для вашего жилья и его местоположения в регионе.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

  • найти в интернете ближайшие мультиплексоры в регионе или городе;
  • определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
  • узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны,  f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

  • λ = 300/500 = 0,6 м;
  • λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

  • Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
  • Телевизионный кабель для передачи видеосигнала.
  • Линейка для измерений, карандаш или маркер для нанесения отметок.
  • Пассатижи или тиски с молотком для придания проволоке нужной формы.
  • Отражатель из фольги или металлической сетки.
  • Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

  • Кусок коаксиального кабеля.
  • Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
  • Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Пошаговая инструкция

Оба варианта достаточно просты, но учтите, что модель Харченко требует хороших механических усилий, в ней не стоит допускать неровностей по всей длине, так как это повлияет на длину плеча. Кольцевая антенна получится проще в изготовлении, поэтому она отлично подходит для временных решений, когда ну никак нельзя пропустить футбол или любимый сериал.

Антенна Харченко для цифрового ТВ

Схема антенны ХарченкоСхема антенны ХарченкоСхема антенны Харченко

Сначала рассмотрим, как сделать антенну Харченко своими руками, для этого: возьмите проволоку или трубку, в рассматриваемом примере мы будем использовать трубку из меди от радиатора старого холодильника. Если вы используете проволоку, то убедитесь, что на ней нет изоляции.

Total Time: 1 hour

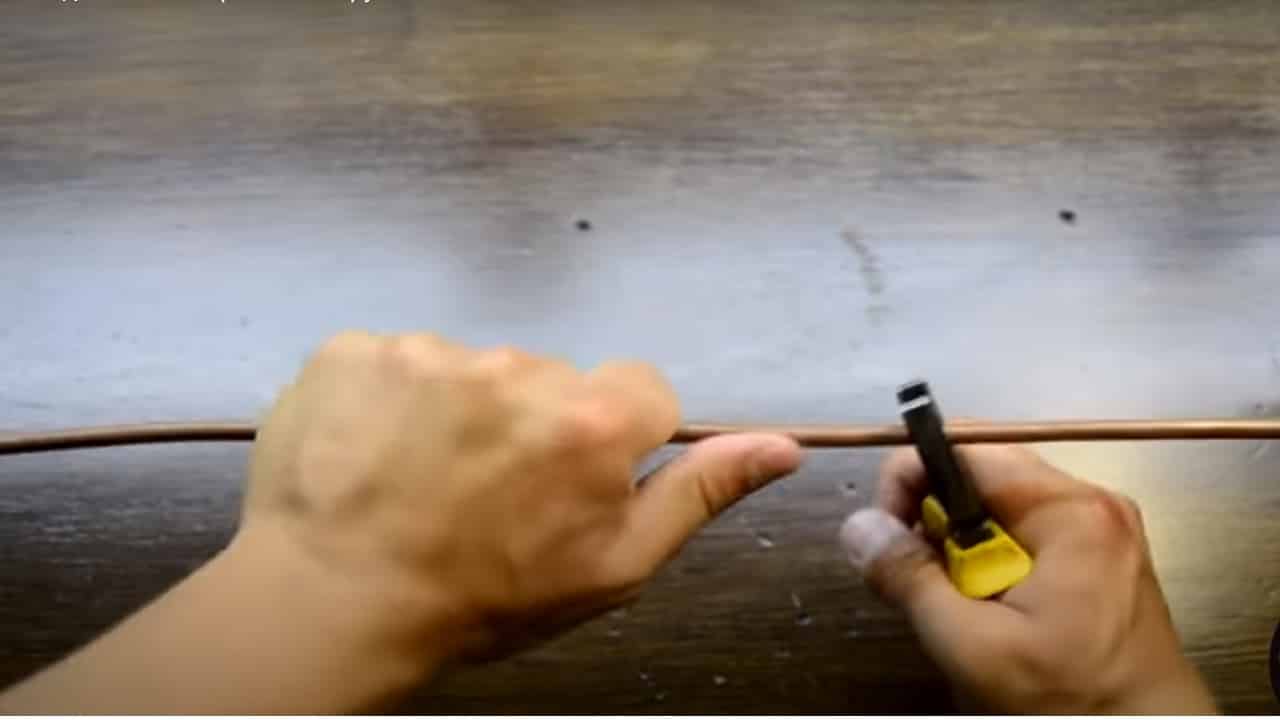

Выровняйте до получения прямого отрезка.

Если металл покрылся оксидной пленкой, ее нужно удалить для лучшего прохождения цифрового сигнала. Если такого желания нет, можете произвести эту процедуру только после получения нужной формы.Выровняйте трубку от радиатора холодильникаВыровняйте трубку от радиатора холодильника

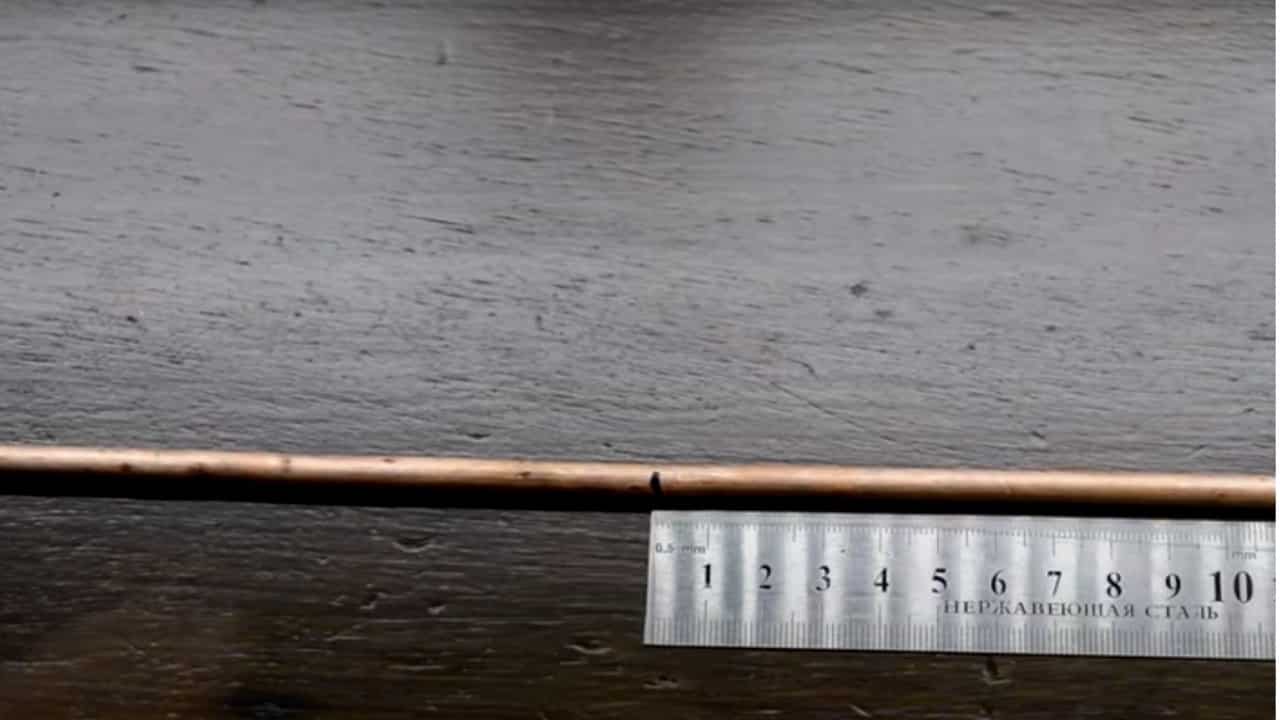

Отмерьте нужное число плеч для каждого квадрата.

Затем отмерьте нужное число плеч для каждого квадрата — всего получится 8 штук по 15 см, соответственно, общая длина составит 120 см. В соответствующих точках поставьте отметки.Отмерьте нужное количество плеч на трубкеОтмерьте нужное количество плеч на трубке

Зажмите трубку в тисках и согните по отметке.

Процедуру можно выполнять как пассатижами, так и молотком. Сгибание проводится до тех пор, пока не получится угол в 90°.Зажмите трубку в тисках и согните на 90 градусовЗажмите трубку в тисках и согните на 90 градусов

Повторите процедуру.

Повторите процедуру до тех пор, пока не получится форма биквадрата. Однако заметьте, в центре углы не касаются друг друга, между ними должен обеспечиваться диэлектрический зазор.Согните до получения биквадратаСогните до получения биквадрата

Закрепите полученную антенну на рефлектор.

Для этого обязательно используются вставки из изоляционного материала, в нашем случае это трубки от маркера.Установите антенну на рефлекторУстановите антенну на рефлектор

Припаяйте телевизионный кабель к выводам антенны.

В нашем случае трубка имеет большое сечение, поэтому металл нужно хорошо прогреть, подключение выполняется, как показано на рисунке.Припаяйте кабель к антеннеПрипаяйте кабель к антенне

Место соединения можно обработать термоклеем или силиконом для изоляции и предотвращения окисления.

Цифровая антенна для ТВ готова, после этого ее можно устанавливать в квартире или крепить к мачте на крыше по вашему усмотрению. Уличную антенну лучше покрасить или покрыть лаком, чтобы сохранить качество приема цифрового сигнала.

Кольцевая антенна для цифрового ТВ

Для ее изготовления своими руками вам понадобится кусок коаксиального кабеля, на конце которого и получится антенна.

Чтобы проводник стал принимать цифровые сигналы, вам понадобится:

  • На расстоянии 4 — 5 см от края аккуратно срезать ножом верхнюю изоляционную оболочку так, чтобы не повредить экран. Провода вместе с фольгой отведите в сторону, чтобы получить доступ к следующему слою диэлектрика.
Удалите внешнюю изоляцию, оплетку отведите в сторонуУдалите внешнюю изоляцию, оплетку отведите в сторонуУдалите внешнюю изоляцию, оплетку отведите в сторону
  • На том же участке в 4 — 5 см удалите и внутреннюю изоляцию. Плотно скрутите центральную жилу кабеля и экранирующую оплетку.
Плотно скрутите оплетку с центральной жилойПлотно скрутите оплетку с центральной жилойПлотно скрутите оплетку с центральной жилой
  • От края изоляции отступите 20 см и сделайте надрез изоляции шириной 2 см. Из-под верхней оболочки удалите и слой оплетки. Внутренняя изоляция должна остаться целой.
Удалите 2 см изоляции и оплеткиУдалите 2 см изоляции и оплеткиУдалите 2 см изоляции и оплетки
  • Отступите от края внешней изоляции еще 20 см и удалите 1 см внешней изоляции таким образом, чтобы экран остался неповрежденным.
Удалите 1 см внешней изоляцииУдалите 1 см внешней изоляцииУдалите 1 см внешней изоляции
  • Конец кабеля со скруткой оплетки и центральной жилы прикрутите к отрезку с оголенным экраном. Процедуру можно выполнить и вручную, и с помощью пассатижей, главное, чтобы обеспечивалась плотность прилегания и хороший контакт.
Конец кабеля прикрутите к отрезку с экраномКонец кабеля прикрутите к отрезку с экраномКонец кабеля прикрутите к отрезку с экраном
  • Закрепите кольцо из кабеля для цифрового ТВ на жесткое основание, в данном примере мы используем кольцо из фанеры и изоленту.

Если антенна изготавливается не на один вечер место контакта можно пропаять паяльником. Но заметьте, этот вариант антенны для приема цифрового ТВ сигнала лучше располагать внутри помещения.

Другие видео инструкции

Как создать супер-антенну за 20 долларов для лучшей мощности сигнала и более бесплатных телеканалов «MacGyverisms :: WonderHowTo

Если вы недавно присоединились к постоянно растущим рядам кабелерезов, вы далеко не одиноки. Все больше и больше людей (включая меня) устают от устаревших моделей подписки поставщиков услуг и абсурдных цен и отменяют свои услуги.

А почему бы и нет?

Существует больше законных альтернатив, чем когда-либо, и если вы хотите немного подождать, чтобы наверстать упущенное на ваших любимых шоу, вы можете сэкономить кучу денег.

How to Build a $20 Super Antenna for Better Signal Strength & More Free Broadcast TV Channels Изображение через wordpress.com

В дополнение к онлайн-сервисам, таким как Netflix, Hulu и Crackle, вы все еще можете смотреть некоторые эфирные каналы, такие как ABC, NBC, FOX и PBS, но у вас есть чтобы иметь возможность забрать их. Вы можете купить множество антенн, чтобы повысить уровень сигнала, но немногие из них столь же эффективны, как антенна Грей-Ховермана.

Устройство было изобретено и впервые запатентовано инженером Дойтом Р. Ховерманом в 1959 году, оно называется «супер-антенной», потому что оно значительно увеличивает диапазон и количество каналов, которые вы можете выбрать.Пользователи обычно могут настроиться на радиостанции, вещающие на расстоянии 30-40 миль, а иногда и больше.

Срок действия обоих патентов на устройство истек, что облегчает создание собственного дома. Существует ряд учебных пособий, в которых используются различные материалы, но один из самых простых - это технический блогер Джон Биггс, использующий плату с пенопластовым сердечником и медную ленту для легкой недорогой антенны, которую можно установить в помещении.

How to Build a $20 Super Antenna for Better Signal Strength & More Free Broadcast TV Channels Изображение через blogspot.com

Как построить супер-антенну Грей-Ховермана

Собрать ее вместе очень просто.В дополнение к плате из пенопласта и медной ленте вам также понадобится действительно дешевый симметрирующий трансформатор (который можно купить в любом магазине электроники), два шурупа (или припой) для дерева и коаксиальный кабель для его подключения. к.

How to Build a $20 Super Antenna for Better Signal Strength & More Free Broadcast TV Channels

Джон создал схему ниже и использовал линейку и транспортир, чтобы нарисовать ее на доске, прежде чем положить ленту. Важно уделять пристальное внимание измерениям и быть настолько точными, насколько это возможно, так как ваши результаты будут определяться тем, насколько они точны.

How to Build a $20 Super Antenna for Better Signal Strength & More Free Broadcast TV Channels Изображение через blogspot.com

Когда вы начинаете записывать на пленку, важно сгибать ленту в каждом углу, а не разрезать ее, поэтому каждая сторона представляет собой один непрерывный кусок. Верхняя и нижняя части (показаны черным на схеме) должны быть ровно 6 мм от сторон (показано синим).

How to Build a $20 Super Antenna for Better Signal Strength & More Free Broadcast TV Channels Изображение через blogspot.com

Зазор в центре между двумя сторонами (показан красным) должен составлять 81 мм после того, как вы закончили склеивать, и именно здесь балун будет прикреплен.Вы можете припаять его или использовать два шурупа для дерева, чтобы соединить его с медной лентой.

Установка и поиск станций

Антенна может быть установлена ​​практически в любом месте, но вам нужно убедиться, что она направлена ​​в правильном направлении, чтобы подобрать любые станции. Модель, которую использовал Джон (GH0n), должна быть способна подбирать цифровые каналы HDTV, которые находятся в пределах вашего диапазона, и лучше работать с УВЧ или сверхвысокочастотными каналами (каналы 14-51), чем с УКВ или очень высокими частотами (каналы 2-13).

Чтобы узнать, какие станции будет принимать ваша антенна, вы можете использовать онлайн-инструмент FCC или другой инструмент, например TV Fool, для поиска станций в вашем регионе, которые вещают бесплатно. Инструмент также скажет вам, в каком направлении они передаются, чтобы вы знали, как расположить антенну.

How to Build a $20 Super Antenna for Better Signal Strength & More Free Broadcast TV Channels

Как только вы установите его правильно, просто подключите коаксиальный кабель и запустите сканирование на вашем телевизоре, чтобы найти каналы. Настройки различны для каждой марки, но вы можете найти опцию автоматического сканирования в меню «Кабель или Антенна».

Вы можете найти более подробную информацию и технические характеристики антенны Грея-Ховермана здесь, а также подробнее о создании своего собственного в блоге Джона.

Хотите освоить Microsoft Excel и поднять свои перспективы работы на дому на новый уровень? Начните свою карьеру с нашим пакетом учебных материалов для Microsoft Excel Premium из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам базовых и дополнительных инструкций по функциям, формулам, инструментам и многому другому.

Купить (скидка 97%)>

Фото на обложке CrEST ,

Сделайте эту мощную HDTV-антенну из картона

Продолжайте читать. Вы собираетесь открыть для себя едва ли не самую неожиданную вещь, которую вы когда-либо ожидали сделать из картона.

Как владелец телевизора высокой четкости, вы ищете самый простой и недорогой способ получения каналов локальной сети. Возможно, вы поняли, что за это вам не нужно платить провайдеру кабельного телевидения. Четкие, четкие, цифровые сигналы высокой четкости доступны бесплатно на местных телеканалах: все, что вам нужно, - это правильная антенна.

Но антенны HDTV могут быть дорогими: от 40 до 70 долларов за хорошую модель в помещении. Это одна из лучших конструкций антенн HDTV, а также самая дешевая, потому что вы будете делать ее самостоятельно, используя картон и фольгу.

Вот секрет, который вы не услышите от производителя антенны: сами телевизионные сигналы не заботятся о том, из чего сделана антенна, при условии правильного расположения электрических проводников. С этой антенной это алюминиевая фольга. Какая бы возмутительная ни звучала эта антенна, она может быть столь же эффективной и мощной - или даже более того - любой другой антенной, независимо от стоимости или конструкции.

Я взял некоторые из лучших конструкций антенн, которые я мог найти и модифицировал, экспериментировал, собирал и перестраивал их, пока у меня не была самая лучшая антенна HDTV, которую я когда-либо тестировал. Они просто сделаны из картона.

Не позволяй простоте обмануть тебя. Это мощная антенна, которая легко разбивает антенну HDTV за 50 долларов. Обратитесь к желтой диаграмме ниже, чтобы ознакомиться с деталями. Вы можете построить его всего за 13 шагов.

  • Ножницы и перьевой нож / ножницы.
  • Фломастер.
  • Линейка или рулетка.
  • клей.
  • Лента.
  • Степлер или гайки / болты (см. Указания ниже).
  • О трех квадратных футах картона или Foamcor. Самый длинный размер составляет 14 дюймов. (Я использую картон из старой компьютерной коробки для моего примера.)
  • Алюминиевая фольга.
  • Кабель
  • , коаксиальный 75 Ом или двухпроводный 300 Ом.
  • балун.

Чтобы подключить антенну к вашему ресиверу, вам понадобится провод и адаптер, называемый симметрирующим (слово означает «сбалансированный - несбалансированный»).Для HDTV ваш ресивер почти наверняка имеет несимметричное соединение на 75 Ом. Антенны, включая эту конструкцию, обычно сбалансированы на 300 Ом. Таким образом, есть два подхода к достижению правильного типа соединения и два типа балунов:

  1. Первый способ - подключить двухпроводный 300-омный провод (плоский провод) к антенне и добавить симметрирующий наконечник на конце провода, соединяющего ваш телевизор.
  2. Второй способ - подключить балун непосредственно к антенне и пропустить 75-омный коаксиальный кабель (круглый провод) от антенны к телевизору.Оба подхода работают нормально.

Вы можете найти антенные балуны (также называемые телевизионными согласующими трансформаторами) и провода в таких местах, как Home Depot, Radio Shack, аукционы eBay и даже универмаги.

Большинство передач HDTV происходит в диапазоне УВЧ-телевидения, поэтому эта антенна была оптимизирована для этих частот.

Размещение вашей антенны является ключевым. Антенну с двумя бабочками можно повесить на стену, но она действительно должна быть направлена ​​в сторону телевизионных вышек.Вам почти наверняка придется экспериментировать с расположением и вращением, пока вы не найдете место, где ваш приемник регистрирует хороший сигнал.

В некоторых случаях, особенно если вы находитесь в доме с алюминиевым сайдингом, вы не сможете получить адекватный сигнал в помещении. В этом случае у вас еще есть несколько вариантов.

  1. Во-первых, разместите антенну на чердаке, над влиянием алюминиевого сайдинга, и проложите кабель к вашему устройству.
  2. Второй - повесить антенну из окна.В общем, это не то, что вы хотите делать с картонной антенной, но если вы добавите немного дополнительных картонных креплений, поместите антенну в пластиковый пакет и разработайте прочное крепление. Антенна сможет выжить таким образом довольно долго, и если следующий ураган снесет ее, что вы потеряли? Всего несколько центов материалов!
,

построить антенну Diy Wifi «Интересно, как

Как сделать

Узнайте, как создать защищенную от непогоды компактную WiFi-антенну с высоким коэффициентом усиления менее чем за пятнадцать долларов! Этой домашней WiFi-антенны должно хватить для большинства приложений, поскольку она в три раза мощнее стандартной антенны.Для этой компактной DIY Wi-Fi антенны вам понадобится 12 см х ... подробнее

Как до

Systm - это шоу «Сделай сам», предназначенное для простого гика, который хочет быстро и легко научиться погружаться в новейшие и самые горячие технические проекты.Они помогут вам избежать подводных камней и быстро запустить ваш проект. В этом эпизоде ​​"Сделай сам" узнай, как создать дешевую ... подробнее

Как сделать

В этом ролике вы узнаете, как сделать «Cantenna».Кантенна - это мощная WiFi-антенна, которую можно использовать с любым компьютером или устройством, изготовленным из обычной суповой банки. После того, как вы насладились парой больших мисок куриного супа с лапшой, сохраните банку и отправляйтесь в свой ... больше

Как сделать

Узнайте, как создать экологически чистую направленную WiFi-антенну, с помощью этого простого видеогида.В домашних условиях вам понадобятся следующие вещи: медный клин, разъем N-типа, несколько винтов, зажимная вилка N, косичка и беспроводная карта. Вам также нужно ... больше

Как сделать

Патрик Нортон Показывает, как сделать простой усилитель антенны WiFi.Этот усилитель представляет собой параболический отражатель, предназначенный для фокусировки сигнала, чтобы он был сильнее и мог проецироваться дальше. Это идеально, если ваш беспроводной маршрутизатор неудобен и не может передавать сигнал Wi-Fi на дальние расстояния ... подробнее

Hacking Gear

Если вы устали от ежедневного взлома и вам нужна новая игрушка для экспериментов, мы составили список гаджетов, которые помогут вам поднять взлом пароля и взлом беспроводного доступа на новый уровень.Если вы не белая шляпа или пентестер, но у вас есть для чего купить, будь то ... больше

Как до

Дешево, легко и быстро построить антенну HDTV, которая превосходит усиленные приобретенные в магазине антенны! Эта DIY антенна имеет удивительно хороший прием для вашего телевизора.Прекратите платить своей кабельной компании, когда вы сможете получить HDTV бесплатно! Видео: .

Как до

Есть много способов утилизации спутниковой антенны, и это один из них.Из этого видеоурока вы узнаете, как взломать старую спутниковую антенну в двухпроводную WiFi-антенну. Подробные пошаговые инструкции по созданию собственного усилителя аудиосигнала смотрите!

Как сделать

Посмотрите, как решить проблемы антенны iPhone.Являетесь ли вы счастливым обладателем Apple iPhone 4G HD или, возможно, просто подумываете о его приобретении, вы обязательно воспользуетесь этим бесплатным видеоуроком, в котором представлен полный обзор способов решения проблемы неудачной GSM / WiFi антенны. .Больше

Как сделать

Хотите повысить свой прием WiFi? У вас есть дополнительный вок или параболический дуршлаг? Этот видеоурок демонстрирует простой взлом, который позволит вам построить эффективную радиоантенну, которая значительно увеличит усиление вашего сигнала WiFi.Чтобы повторить этот взломать дома, вы ... больше

Как сделать

Systm - это шоу «Сделай сам», предназначенное для простого гика, который хочет быстро и легко научиться погружаться в новейшие и самые горячие технические проекты.Они помогут вам избежать подводных камней и быстро запустить ваш проект. В этом эпизоде ​​«Сделай сам» узнайте, как поделиться интернетом ... подробнее

Как до

Вам нужно использовать XBox 360 в качестве беспроводного маршрутизатора для подключения других цифровых устройств? В то время как привязывание само по себе в значительной степени относится к делу, как насчет того, чтобы быть в состоянии привязать к дальней расстояниям, чем когда-либо прежде? Вы можете увеличить радиус действия вашего XBox 360, сделав...Больше

Как до

Бумажные рулоны по кругу, чтобы закрыть модем, помогут значительно увеличить помехи WiFi.Это помогает увеличить диапазон Wi-Fi и низкий уровень сигнала. Это параболическая антенна для отражения сигнала в направлении вашего ноутбука.

Как сделать

Hak5 - это не обычное техническое шоу.Это хакерство в старом школьном смысле, охватывающее все, от сетевой безопасности, открытого исходного кода и криминалистики, до моддинга DIY и сцены домашнего приготовления. Черт побери, пора довериться своей технолусту. В этом эпизоде ​​узнайте, как получить бесплатно ... подробнее

Новости

Изо всех сил пытаетесь поддерживать ваш беспроводной сигнал? Если вы изо всех сил пытаетесь передать Hulu со двора, у DocZee есть идея.Вытащите эту старую спутниковую антенну DirecTV с крыши. Измените его на 2,4 ГГц 802.11 WiFi бустерную антенну. О, сделай это антенна, которая вращается! Этот хак ... больше

Руководство покупателя

Известно, что хакерам сложно купить подарки, поэтому мы составили список 20 самых популярных предметов, которые читатели Null Byte покупают во время своих исследований этического хакерства.Покупаете ли вы подарок для друга или уже давно хотели поделиться этим списком с кем-нибудь из покупателей ... подробнее

Как сделать

Если вы когда-нибудь хотели отследить источник передачи по Wi-Fi, это может быть относительно легко с правильным оборудованием.Используя направленную антенну Wi-Fi и Wireshark, мы можем создать фильтр отображения для любого устройства в диапазоне, чтобы отобразить уровень сигнала на гра ... подробнее

Руководство покупателя

Для непосвященных может быть трудно купить этого специального хакера в вашей жизни идеальный подарок к празднику.Вот почему мы убрали догадки и составили список 20 самых популярных предметов, которые покупают наши читатели. Покупаете ли вы подарок для друга или были ... больше

Как сделать

Чтобы смотреть телевизор на ПК, вам нужен ТВ-тюнер.У вас есть два варианта. Есть флешки и pci карты. PCI - это внутренняя печатная плата, которая входит в ваш компьютер. Карта PCI очень проста в установке. Буквально просто откройте компьютер и вставьте его в доступный компьютер ... подробнее

Альтруистический взлом

Понятно, что трагедия в Японии существенно подняла уровень всемирной радиационной истерии.Тем более, что в качестве альтернативы штамповке магазинов здоровой пищи для таблеток йода, хитрые люди и организации взламывают персональную радиационную ... подробнее

Friday Fresh

Каждый день недели кураторы WonderHowTo усердно работают, отыскивая в Интернете самые интересные и вдохновляющие видеоролики с инструкциями.Каждую пятницу мы будем освещать наши любимые находки. Сделайте свой собственный G-spot и защитите свой автомобиль. Это не то, что вы думаете. Точка G здесь не относится ... больше

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
