Как сделать антенну для телевизора своими руками из пивных банок: делаем за 20 минут своими руками

делаем за 20 минут своими руками

Для того чтобы ловить хотя бы 20 каналов эфирного цифрового ТВ, необходим не только телевизор (или приставка к нему), но и антенна. Она продается во всех магазинах бытовой электроники, но рабочую конструкцию можно собрать своими руками из подручных материалов, в том числе из алюминиевых банок из-под пива.

Содержание

• Что это и почему ловит DVB-T2
• Что нужно иметь
• Пошаговая инструкция
• Важные мелочи для устойчивого приема
• Изготовление мачты
• Установка и подключение
• Вместо заключения

Что это и почему ловит DVB-T2

Принцип работы телеантенны основан на том, что под действием радиоволны в проводнике за счет индукции возникает электрический ток. Он, в свою очередь, может быть уловлен специальными приборами и преобразован в изображение, звук или что-то еще.

Однако чтобы ток оказался достаточно мощным и мог повлиять на прибор-приемник, требуется усиление.

Оно обеспечивается двумя способами:

• усилением уже принятого сигнала;
• повышением чувствительности антенны за счет формы и направленности.

Поскольку для антенны нужны материалы, проводящие электричество, пивные банки или жестянки из-под продуктов оказываются подходящим сырьем.

Как показывает опыт, антенна из алюминиевых банок отлично работает при следующих условиях:

1. – не более 15 км.
2. Точное соблюдение расстояния между элементами конструкции.
   Не исключено, что во время настройки придется его регулировать. Поэтому перед окончательной сборкой надо предусмотреть возможность передвижения банок друг между другом.
3. Корректное расположение.
   Антенна из пивных банок для цифрового ТВ получается более широкополосной, чем фабричная. Как следствие, неизбежен прием не только телесигнала, но и паразитных шумов. Для цифрового телевидения это не так важно, но антенну рекомендуется размещать подальше как от телевизора, так и от других источников помех.
4. Правильно подобранное количество банок.
   Самая простая телеантенна собирается из двух емкостей из-под напитков. Но это получится полуволновой вибратор на частоту 250–400 МГц, на которой цифровое ТВ не вещает. Принимать сигнал такая конструкция будет, но только в идеальных условиях и от близкой вышки. Для качественного приема на более дальних расстояниях нужна конструкция минимум из 4 банок.

Что нужно иметь

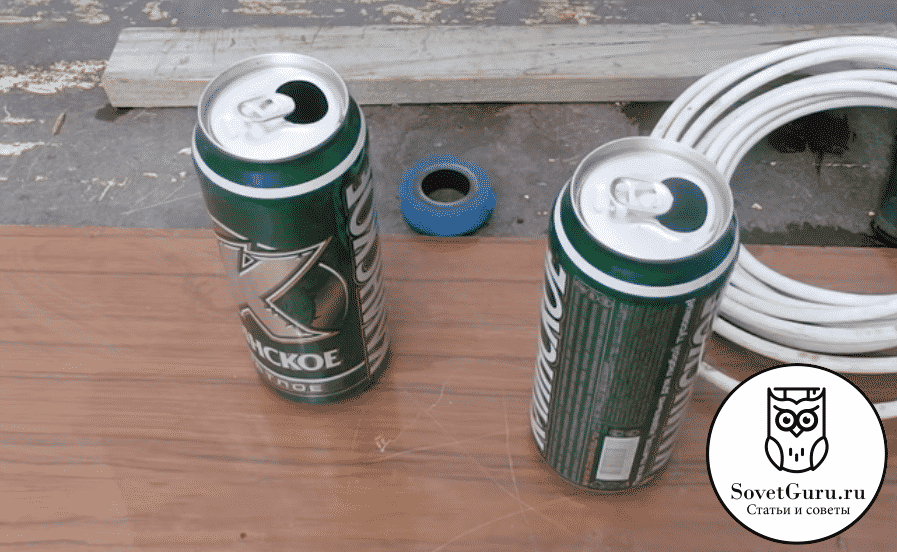

Для сборки самодельной телеантенны такой конструкции потребуется:

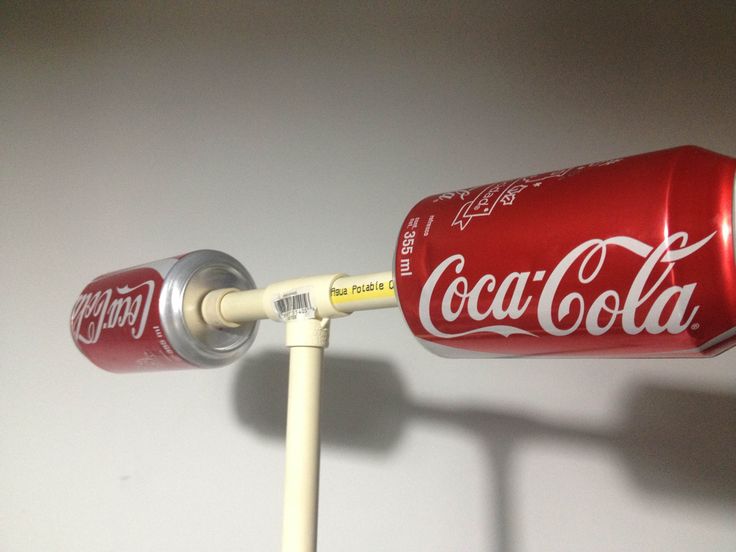

• жестяные банки (из-под пива или «Кока-колы») в количестве не менее 2 штук; лучше объемом 0,5 л, поскольку для 0,33 л придется делать дополнительные расчеты;

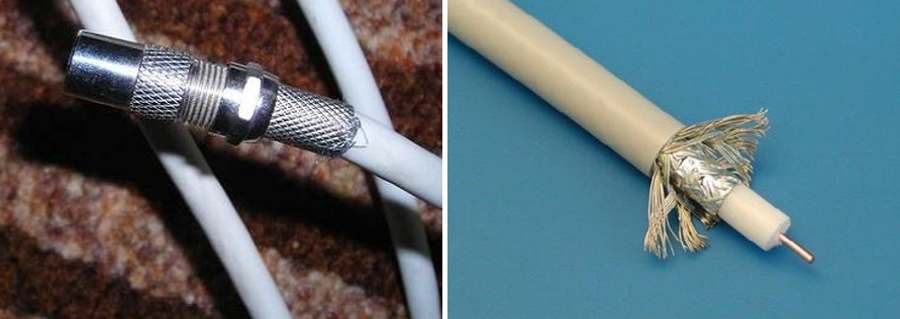

• коаксиальный антенный кабель;
• штекер для подключения антенного кабеля к телевизору;
• каркас, на котором будут монтироваться элементы; в самом простом случае – гладкая деревянная или пластиковая рейка; лучше — одежная вешалка;
• шурупы или саморезы с пресс-шайбами для крепления банок, телевизионного кабеля и проволоки;
• отвертка;
• нож для зачистки кабеля и банок;
• кусачки или пассатижи;
• изолента или скотч.

Пошаговая инструкция

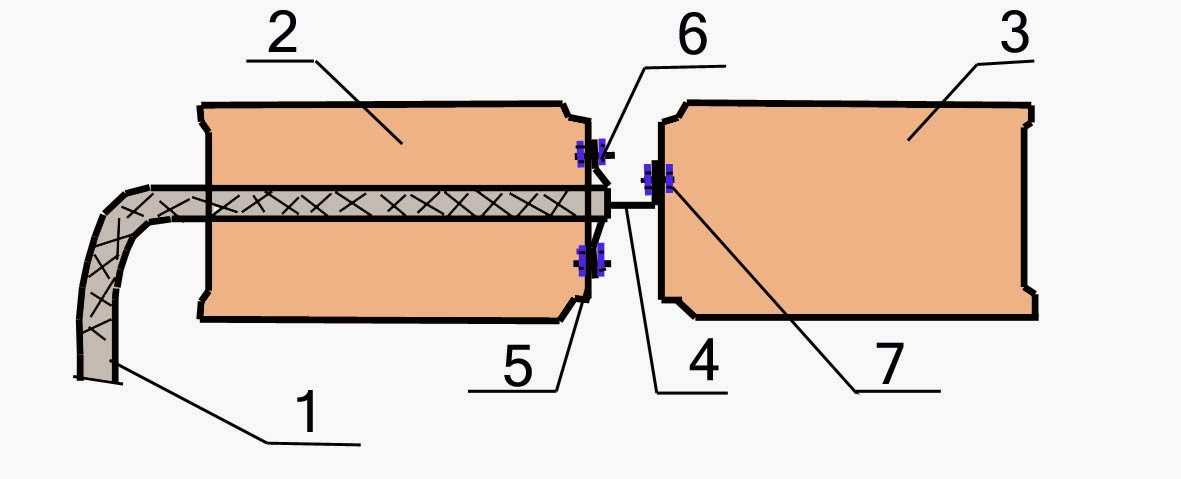

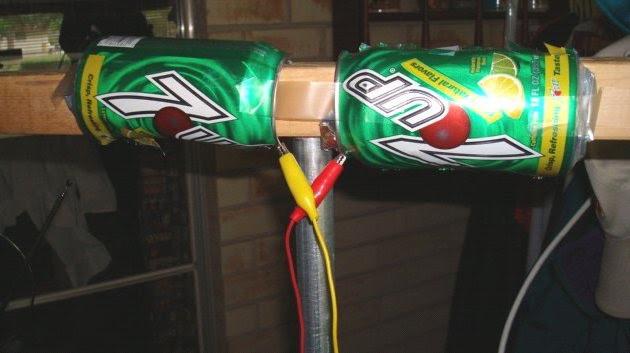

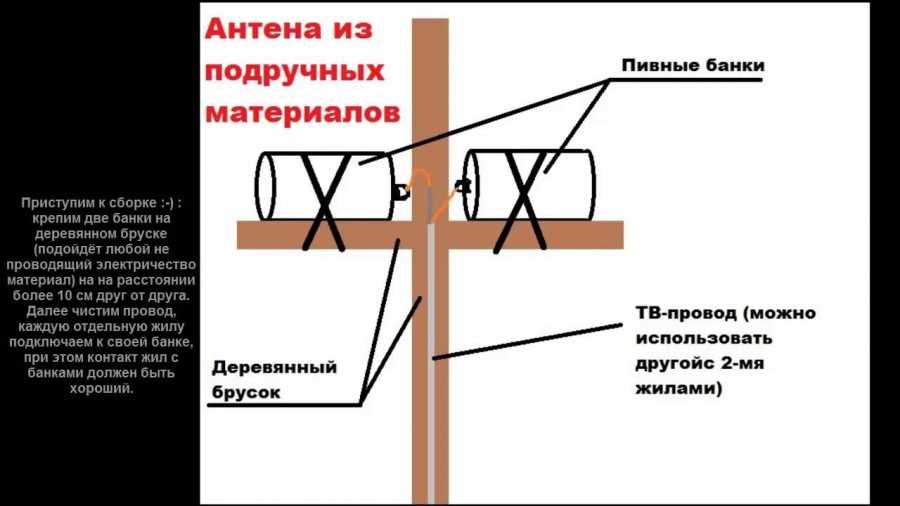

Самая примитивная по конструкции баночная антенна собирается следующим образом:

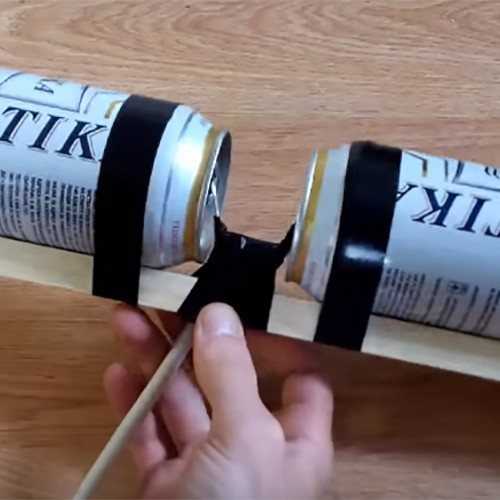

1. с помощью скотча прикрепите 1-ую банку к деревянной планке;
2. в донышке сделайте отверстие диаметром 7-10 мм и пропустите кабель насквозь через всю банку;
3. прикрутите оплетку через два шурупа;

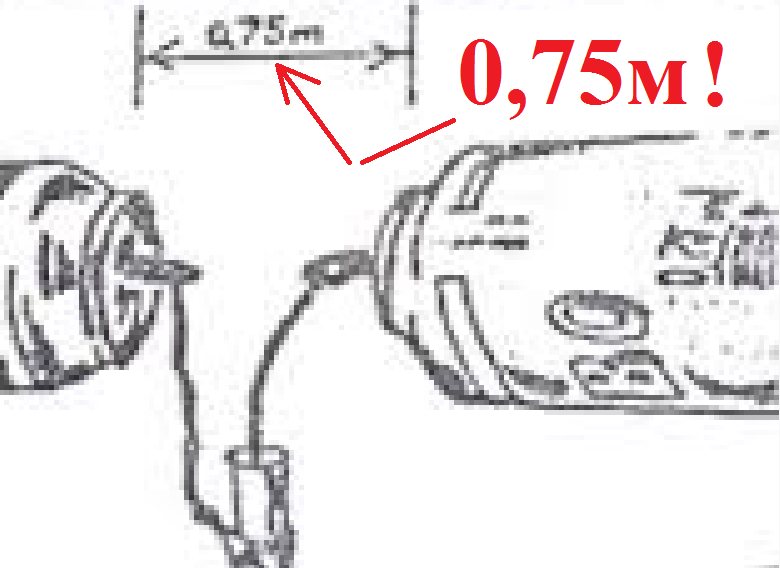

4. прикрепите к планке 2-ю банку на расстоянии 75 мм от первой и зафиксируйте центральную жилу кабеля на саморез;
5. на свободный конец провода наденьте антенный штекер.

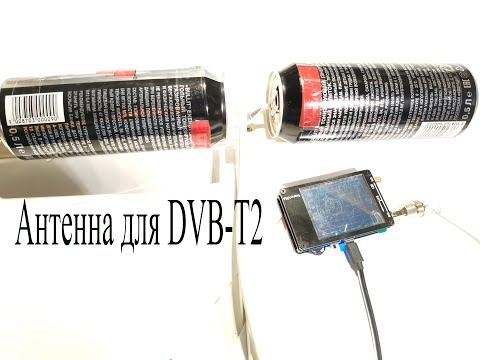

Вот пошаговая видеоинструкция:

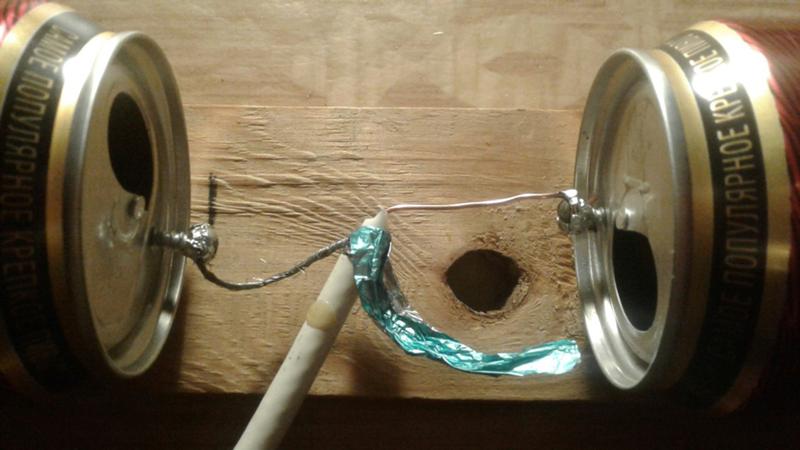

Крепление кабеля можно производить и к баночным «язычкам», но лучше всего работает пайка — контакт получается надежным, потери сигнала исключаются.

Такая конструкция будет работать в разы лучше, если поставить на нее антенный усилитель, который продается в любом радиомагазине. В комплекте идет блок питания.

1. Первый конец кабеля подсоединяем к входным разъемам усилителя.
2. Прикручиваем плату к двум баночным ушкам на винты с гайками.
3. На второй конец кабеля устанавливаем блок питания.
4. Подключаем получившуюся антенну к телевизору.

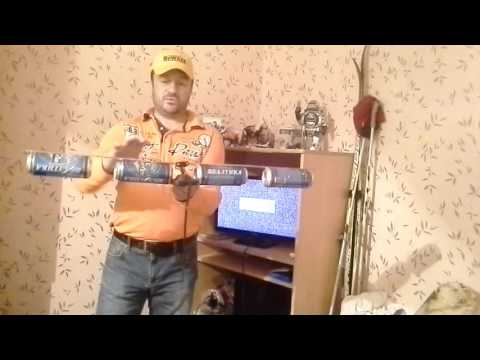

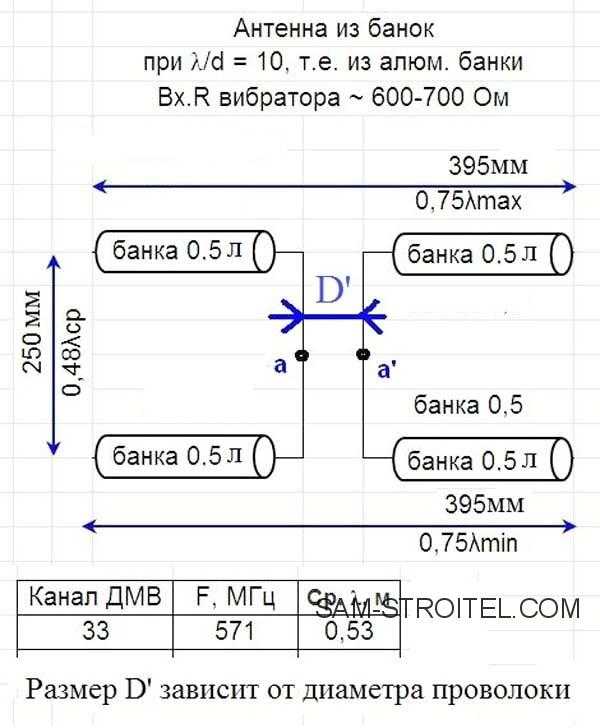

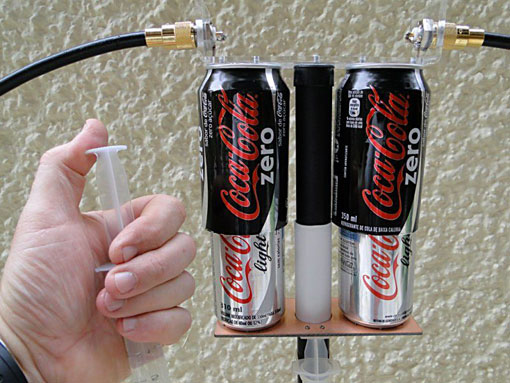

Продвинутый вариант — это конструкция из 4, 6 и даже 8 банок. Чем больше — тем увереннее прием вдали от ретранслятора.

Важные мелочи для устойчивого приема

Чтобы получившаяся конструкция правильно принимала ТВ-сигнал, настройте ее по месту.

Для этого нужно:

• Перемещать антенну по комнате. Нужно найти место, где сигнал окажется мощнее.
• Поворачивать антенну в горизонтальной плоскости. Добейтесь наилучшего уровня сигнала по шкале тюнера.
• Осторожно менять расстояние между банками. Перемещать вдоль планки: изменение линейных размеров влияет на то, какая частота электромагнитной волны возбудит в ней наиболее сильный ток.
• Защитить антенну от влаги, если она предназначена для улицы. Можно надеть кожух из разрезанных продольно пластиковых бутылок подходящего размера, чтобы на банки и кабель не попадал дождь или снег. Герметизировать кожух не надо, иначе при перепадах температуры в нем будет конденсироваться влага. Достаточно, чтобы капли дождя и снежинки не попадали внутрь сверху и с боков.

Изготовление мачты

После того как антенна готова, ее необходимо установить. Для этого требуется мачта или другой поддерживающий каркас. Здесь могут использоваться следующие варианты:

1. Мачта из деревянной рейки длиной в 1,5–2 м, прибитая к стене.
   В этом случае надо только закрепить готовую антенну на верхнем конце так, чтобы крепеж (гвозди, шурупы, саморезы и пр.) не касались банок или оголенных частей кабеля.
2. Более сложная, но надежная — из металлической трубы.
   Дополните ее крепежными элементами: подпятником для основания (чтобы мачта не ржавела от влажного грунта), настенными крепежами и фиксатором для антенны на верхнем конце. Форма, размеры и конструкция зависят от фантазии и навыков мастера.
3. Имеет смысл сделать для мачты молниеотвод.
   Будет полезен в случаях, когда телеантенна оказывается самой высокой точкой в доме и его окрестностях.

Простор для творчества безграничный. Посмотрите, какие изыски предлагают радиолюбители:

Изоляция места соединения

Конструкция из 8 частей

Гидроизолция из бутылок

Мачта из пластиковых труб

Под козырьком

На основании из ДВП

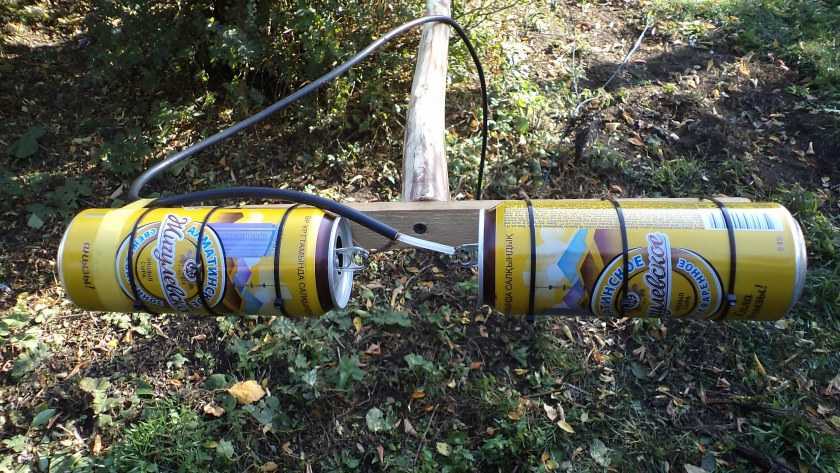

На деревянной мачте

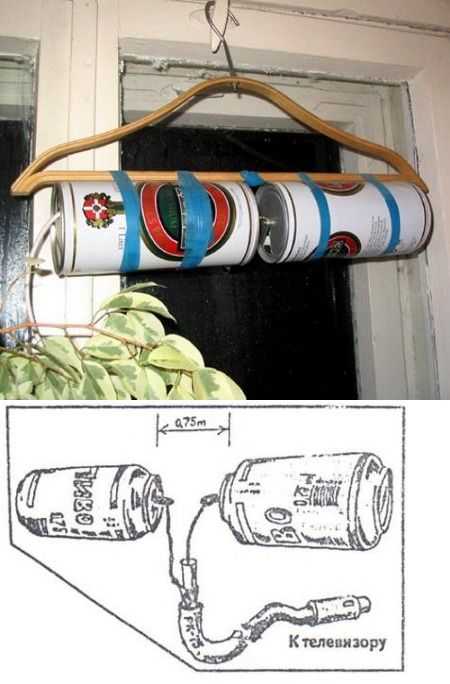

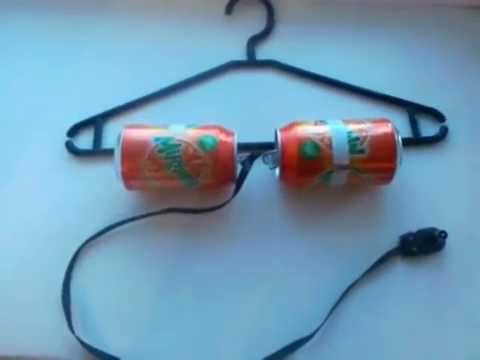

Крепление на двух вешалках

Установка и подключение

Инструкция по установке антенны:

1. Закрепите конструкцию на верхнем конце мачты.
2. Поднимите ее и закрепите вертикально так, чтобы можно было вращать опору вокруг оси для ориентации антенны.
3. Зафиксируйте намертво так, чтобы ее не могло опрокинуть или искривить ветром.

Для подключения антенны к телевизору или приставке-ресиверу необходимо правильно уложить антенный кабель.

При этом учтите:

1. С увеличением длинны кабеля растет и его сопротивление и, как следствие, потери при прохождении сигнала. Поэтому длина кабеля должна быть по возможности минимальной.
2. Надежно закрепите кабель на мачте, чтобы он не болтался и не подвергал риску проходящих мимо. Для крепления используйте любые подручные материалы: пластиковые вязки для растений, стальные хомутики, изоленту и пр.
3. Герметичность. Место подсоединения кабеля к элементам антенны должно быть надежно гидроизолировано.

После того как кабель проложен, штекер на его конце вставляют в гнездо телевизора или ресивера и проводят настройку на , на которой вещает ближайшая вышка ЦЭТВ.

Рекомендуем прочитать подробную инструкцию по . Все описанное действительно и для таких самодельных приемников.

Вместо заключения

Пивные банки – не идеальный материал для антенны, однако достаточно удобный. Если конструкция правильно собрана и обеспечен контакт между ее элементами и кабелем, такая модель может принимать сигнал не хуже фабричной.

«Пивная» антенна — нормальный вариант?

Круто!Отстой!

Предыдущая

АнтеннаПростое подключение антенны к телевизору и приставке: важные нюансы

Следующая

АнтеннаВыбор антенного усилителя для телевизора: топ-4 лучших моделей

Антенна из пивных банок – миф или реальность?

Однажды мне по электронной почте пришло письмо от посетителя сайта Наиля, как оказалось рукодельного домашнего мастера, с просьбой о помощи в изготовлении телевизионной антенны для дачи из пивных банок. В Интернете я не раз сталкивался с описаниями по изготовлению телевизионных антенн из алюминиевых банок от пива, но относился к подобным самодельным антеннам с большим недоверием.

Ведь для того чтобы разработать конструкцию и рассчитать геометрические размеры антенны необходимо знать теоретические основы техники СВЧ и методику расчета. После разработки и изготовления телевизионной антенны нужно ее настроить и определить с помощью дорогостоящих измерительных приборов, насколько реальные технические характеристики антенны соответствуют заданным параметрам.

В заключение необходимо провести испытания в реальных условиях. Только после проведения перечисленных работ можно судить о целесообразности применения телевизионной антенны в тех или иных условиях приема телевизионного сигнала. Такая работа по силам только коллективу высококвалифицированных радиоинженеров. Достоверную информацию о качестве работы телевизионной антенны из пивных банок найти в Интернете не представилось возможным.

Наиль уже принимал в своем дачном домике телевизионный сигнал с помощью сделанной своими руками антенны из двух пивных банок по чертежам, взятых из Интернета. Антенна была установлена внутри дачного домика. Хорошо телевизор показывал только три цифровых телевизионных канала вместо доступных для приема тридцати.

В надежде сэкономить средства и получить возможность смотреть все тридцать каналов Наиль решил изготовить многоэлементную антенну из пивных банок и установить ее на мачту. При изготовлении антенны у Наиля возник ряд вопросов, за ответами на которые он обратился ко мне. Я согласился ему помочь, так как представилась возможность получить ответ на интересующий многих вопрос: Антенна из пивных банок это миф или реальность?

Изготовление мачты для телевизионной антенны

Поднять антенну на высоту можно установив ее на крыше дачного домика или на отдельно стоящую мачту. Наиль решил не портить кровлю, и установить антенну на изготовленную своими руками мачту, закрепленную на стене дачного домика.

Опорный и удерживающий мачту в вертикальном положении кронштейны были с помощью электродуговой сварки сделаны из стальных отрезков уголков, трубы и листового материала.

На этой фотографии показан внешний вид снизу готового для установки опорного кронштейна. Для опоры мачты в вертикальном направлении ко дну цилиндра приварен подпятник. Получился стакан. Для стока воды при выпадении осадков в дне стакана сделано отверстие. Для фиксации мачты на боку стакана были сделаны два отверстия, на которые соосно наварены гайки. Закрутив болты в гайки можно зажать трубу мачты в стакане и тем самым исключить ее вращение при воздействии ветра на антенну.

Один из фиксирующих мачту ботов с накрученной на него гайкой одновременно служит для присоединения заземляющего провода, отводящего электрический ток в случае попадании молнии в мачту. Молниеотвод, направляя электрический ток от молнии в землю, защищает телевизор от серьезной поломки, исключая попадание высокого напряжения молнии на его антенный вход.

Удерживающий верхний кронштейн изготовлен такой же конструкции, но без подпятника и приваренных гаек. На мой взгляд, реализованная Наилем конструкция крепления мачты получилась простой, функциональной и очень надежной.

Мачта сделана из стальной трубы длиной около 2,5 метров, что позволит, с учетом высоты крепления кронштейнов на домике, поместить антенну на высоте более 4 метров над уровнем земли. Такая высота размещения антенны с учетом реальных условий приема обеспечит беспрепятственное прохождение телевизионного сигнала с телевышки на антенну из пивных банок. Для крепления антенны на мачте к ней были приварены два болта с резьбой.

На фотографии представлена готовая для установки мачта. На болтах с помощью гаек закреплены хомуты для крепления антенны из пивных банок. Для хорошего прилегания и надежного крепления антенны к мачте на хомуты установлены резиновые прокладки.

Изготовление антенны из пивных банок

На основании рекомендаций, приведенных на сайтах, посвященных изготовлению антенны из пивных банок, Наиль выбрал антенну из четырех пар банок. Авторы статей утверждают, что это оптимальное количество банок для антенны, обеспечивающее хорошее согласование по волновому сопротивлению с кабелем и такая антенна, за счет суммирования ЭДС с пар банок, имеет даже неплохой коэффициент усиления. Геометрические размеры антенны я не привожу по причине, изложенной в конце статьи.

Для обеспечения расположения банок относительно друг друга на заданном расстоянии из пластиковых труб было изготовлено основание, показанное на фотографии.

На основании с помощью трех колец изолирующей ленты были закреплены восемь пивных банок. Электрическое соединение между банками было выполнено с помощью двух одножильных проводов для электропроводки в изоляции методом пайки.

Одним проводом желтого цвета с зеленой полосой были соединены между собой верхняя левая банка, две правых средних и левая нижняя. Вторым проводом белого цвета соединены между собой остальные банки. Работа антенны проверялась также при соединении всех левых банок к одному проводу, а правых к другому.

Телевизионный кабель центральной жилой был припаян к проводу белого цвета, а медная его оплетка к проводу желтого цвета. Фольга осталась свободной.

После сборки антенны из пивных банок она была закреплена с помощью хомутов саморезами на мачте и для красоты окрашена из баллончика серебристой краской.

Мачта с антенной из пивных банок, была установлена в кронштейны. Осталось только точно направить антенну на телевышку, оценить количество принимаемых телевизионных каналов и качество транслируемых телепередач.

Заключение Наиля о работе телевизионной антенны

сделанной из пивных банок

Проверка работы антенны из восьми пивных банок показала, что вместо ранее нормально показывающих 3 телевизионных каналов телевизор стал показывать 6 и еще 13 в черно-белом изображении. Изменение схемы соединения банок (все левые банки были соединены между собой и далее к центральной жиле, а все правые к экранирующей оплетке) на результат работы антенны не повлияло. Моя старая антенна, сделанная из 2 пивных банок, на этой высоте принимала больше каналов, чем новая из 8 пивных банок.

Купил и установил на мачту антенну промышленного изготовления Локус 25.62 и теперь телевизор в цифровом качестве показывает 30 каналов! Все члены моей семьи счастливы, хотя жаль, что мой эксперимент не удался!!!

Если нужно срочно из подручных материалов сделать телевизионную антенну для приема нескольких каналов, то антенна из двух банок вполне подойдет. Если хочется смотреть все доступные телевизионные каналы в цифровом качестве, то советую купить антенну промышленного изготовления или изготовить самостоятельно телевизионную антенну, проверенную временем.

Выражаю огромную благодарность Наилю за присланные фотографии и результаты эксперимента.

Как сделать телевизионную антенну из пивной банки. Сделай сам, бесплатное телевидение

Вы можете бесплатно смотреть множество телеканалов в эфире (OTA). Включая HDTV (телевидение высокой четкости или цифровое телевидение — DTV). Все, что вам нужно, это какая-то антенна.

Самый простой вид телевизионной антенны, который вы можете себе представить, это развернутая скрепка, воткнутая прямо в гнездо телевизионной антенны лучше всего) вы можете получить пару каналов в среднем качестве или хотя бы убедить себя, что в эфире что-то есть.

Скрепка, хотя технически это антенна, но не самая лучшая антенна для вашего телевизора. Причин как минимум две: первая — размеры и геометрия скрепки не самые лучшие для частот, используемых для вещания OTA TV (UHF/VHF). Во-вторых, телевизор сам по себе является источником помех (так же, как компьютер или микроволновая печь) и располагать «антенну» рядом с телевизором — не лучшая идея. Никогда не размещайте антенну на телевизоре или рядом с ним.

OTA или Over the Air не следует путать с FTA или бесплатным телевидением. FTA — это спутниковый сигнал, который также можно принимать бесплатно, но вам понадобится спутниковый ресивер и спутниковая антенна — оборудование гораздо более сложное, чем просто скрепка или пивная банка. В отличие от FTA, OTA получает бесплатный сигнал с местной телебашни, а не со спутника. Мы говорим о старом добром OTA.

Все, что вам нужно, это пустая банка из-под пива (я бы рекомендовал начать с полной и закончить ее в качестве первого шага), кусок кабеля и что-то, чтобы установить и удерживать все это на месте. Я использую мебель из Икеи и малярный скотч.

В отличие от скрепки, у пива, очевидно, может быть правильная геометрия для дипольной антенны. Короче говоря, простая дипольная антенна состоит из двух металлических стержней, каждая из которых составляет ¼ длины волны канала, который вы собираетесь принимать. 0,5-литровая алюминиевая банка пива Mooshead имеет высоту 16 сантиметров (6,3 дюйма) и идеально подходит для 15-го телеканала. Она по-прежнему способна принимать все остальные каналы, но теоретически чем дальше вы уходите от 15-го канала, тем слабее прием. было бы. На практике – все зависит от того, насколько сильный сигнал у той или иной станции. У меня лучшее качество на 9 канале(CityTV) только потому, что у него самый сильный сигнал, а моя пивная антенна не рассчитана на этот канал.

Начните с того, что разрежьте банку из-под пива пополам, а затем прикрепите эти половинки скотчем/скобами/гвоздями к «основанию» (в моем случае к стулу Ikea).
Теперь вам нужно подключить кабель к антенне. Вы можете просто снять одну сторону кабеля, отделяющую внутренний медный провод от внешних «экранированных» проводов, соединить внутренний медный провод с одной половиной банки, а внешние экранирующие провода с другой половиной. В качестве альтернативы вы можете использовать «согласующий трансформатор», который вы можете купить в магазине Radio Shack или другом радиомагазине менее чем за пять долларов.

Подключите антенну к телевизору и найдите правильное место и направление. Антенна должна быть перпендикулярна направлению на телебашню. . Главное разместить антенну как можно выше. Я просто ставлю стул на стол. . http://www.antennaweb.org в США поможет вам определить местоположение телебашен и списки каналов в вашем районе.

Запустите автоматический поиск каналов на телевизоре (убедитесь, что антенна включена для типа сигнала) и посмотрите, какие каналы вы сможете принимать

Теперь откройте еще одну банку пива и наслаждайтесь по-настоящему бесплатным телевизором.

Я живу в Ньюмаркете, Онтарио, Канада, в 27 милях (43 км) к северу от Си-Эн Тауэр в Торонто и в 80 милях (130 км) от Буффало, штат Нью-Йорк. С моей антенной из пивной банки я могу принимать 5 каналов HDTV, около 15 аналоговых каналов в приличном качестве, включая один или два канала из США, в зависимости от погоды и времени суток.

С этой антенной Beer Can, прикрепленной лентой прямо к окну, я получил 5 HDTV/цифровых каналов:

А теперь слово предупреждения и отказа от ответственности:

Вы, наверное, слышали, что наружная антенна работает намного лучше, чем внутренняя. Это верно. Поднятая достаточно высоко, приличная наружная антенна потенциально может дать вам лучшее качество и разнообразие каналов. Антенна из-под пивной банки не готова к использованию вне помещений. Любая наружная антенна должна быть оборудована сетевым фильтром. Без него вы рискуете повредить телевизор или даже поджечь весь дом, если молния ударит по антенне. Размещение антенны из-под пивной банки на чердаке не должно представлять никакого риска.

Существует множество коммерчески доступных антенн, включая Jensen, Terk, Zenith и другие, с усилителем и без него. Есть большая вероятность, что некоторые из них будут намного лучше, чем эта антенна из пивной банки. Но если их нет — пожалуйста, дайте мне знать!

Я никак не связан с Mooshead, Ikea или RCA. Это просто пиво, которое я пью, мебель, которую я использую, и телевизор, который я смотрю.

См. также: Как улучшить прием телевизионной антенны с помощью отражателя — иллюстрированное руководство о том, как улучшить прием телевизионной/HDTV-антенны с помощью простого отражателя, сделанного из фольги или сушилки для посуды.

пошаговая инструкция изготовления самоделки

Благоустройство загородного участка предполагает повышение комфортности проживания дачников. Одним из неизменных атрибутов пассивных развлечений является телевидение.

Вдали от города часто возникают проблемы с качеством сигнала и трансляции. Антенна для дачи, сделанная своими руками, позволяет решить эту задачу, затрачивая минимум средств и времени. Вариантов самодельных устройств очень много, их выбор определяется удаленностью от телевышки и типом сигнала.

В этом материале рассмотрим сборку простейших самодельных моделей — в статье дана подробная инструкция по изготовлению со схемами и чертежами. Также есть список необходимых материалов и инструментов.

Содержание статьи:

• Нюансы изготовления ловителей сигналов
• Инструкция по сборке лучшей антенны
  • Самоделка №1 — простая телевизионная антенна
  • Самоделка №2 — рамочная антенна из трубы
  • Самоделка #3 — Улавливатель сигнала Харченко
  • Самоделка #4 — Двойная квадратная антенна
  • Самоделка #5 — антенна от телевизора
• Выводы и полезное видео по теме

Нюансы изготовления ловителей сигналов

2 для изготовления самодельного устройства необходимо иметь представление о возможных конструкциях и правилах их сборки.

Все многообразие телевизионных антенн принято делить на несколько типов:

1. Всеволновый . Частотонезависимая антенна самая дешевая, простая в изготовлении. Основа – металлический каркас, а в качестве приёмников – жестяные контейнеры или пивные банки. Конструкция не отличается высокими эксплуатационными параметрами, но вполне подойдет для дачи, если рядом будет располагаться телебашня.
2. Логопериодический . Принцип действия сравним с рыболовной сетью, сортирующей добычу при поимке. Устройство не сложное в изготовлении, а его параметры превышают характеристики всеволновых моделей. Антенны согласуются с фидером в любом диапазоне.
3. Дециметр . Дизайн, который хорошо работает независимо от условий приема. Возможны различные формы исполнения: зигзаг, ромбы, круг и др.

Детали антенны, по которым проталкиваются токи полезного сигнала, соединяются или спаиваются. Однако при размещении устройства на крыше дома такие контакты со временем будут подвергаться коррозии.

Одним из условий достаточной чистоты и стабильности приема является минимальное количество стыков в конструкции ловушки сигналов

Кроме этой нормы, при создании собственной антенны для дачи целесообразно придерживаться следующих правил:

1. Центральная жила и оплетка изготовлены из недорогих сплавов, устойчивых к коррозионным процессам. Однако паять их сложно — работа ведется с особой осторожностью, чтобы не спалить провод.
2. Для соединения элементов необходимо использовать паяльник мощностью 40 Вт, флюсовую пасту, легкоплавкий припой.
3. Использование алюминиевой проволоки для создания деталей конструкции нежелательно. Материал быстро окисляется, теряя способность проводить сигнал. Оптимальный вариант – медь, доступная альтернатива – латунь.

Площадь сбора ловушки должна быть большой. Для его увеличения к каркасу можно симметрично прикрепить металлические стержни, что устраняет эфирные шумы.

Подключение простейшего усилителя сигнала к антенне значительно улучшит качество трансляции. Заводские изделия уже оснащены этим элементом.

Самодельная тандемная антенна и обеспечит необходимую мощность приема. Достаточно вывести конструкцию на крышу и установить в сторону ближайшей телебашни.

Инструкции по сборке лучшей антенны

Своими руками можно собрать множество интересных и эффективных антенн. Рассмотрим подробные инструкции по изготовлению самых лучших и простых в изготовлении моделей.

Самоделка #1 — простая телевизионная антенна

Если репитер находится в пределах 30 км от дачи, то подойдет самая обычная конструкция, собранная из двух трубок и кабеля. Провод подключается к соответствующему входному разъему телевизора.

Схема и подбор материалов

Типовое устройство примитивной дачной антенны показано на рисунке ниже. Видно, что две трубы одинаковой длины соединены на пластине, которая, в свою очередь, закреплена на мачте.

Ловушку из трубы можно сделать за пару часов. Работа не требует какой-либо квалификации исполнителя и наличия дорогостоящего инструмента

В первую очередь необходимо узнать частоту вещания местной телевышки — от параметра зависит длина труб.

Диапазон вещательного диапазона 50-230 МГц. Для каждого канала требуется своя длина «усов» антенны.

В таблице приведены расчетные параметры ловушки сигналов исходя из частоты эфирного вещания. Вещательная полоса разделена на 12 каналов

Для изготовления антенн подходят трубы из дюралюминия, стали, латуни. Их диаметр может варьироваться в пределах — 8-24 мм, чаще всего берут 16 мм. Главное условие – отрезки должны быть равноценными, изготовленными из труб с одинаковыми свойствами.

Необходимые материалы:

• Металлическая труба — отрезок на 6 см короче длины, определенной по табличным значениям;
• провод 75 Ом , необходимая длина — расстояние от телевизора до антенны плюс 2 м на провисание и согласующую петлю;
• гетинакс толстый изоляционный — толщина от 4 мм;
• полоски металлические , на пластине;
• мачта для антенны — может быть угловой, при небольшой высоте допустимо использование деревянного бруса.

Для работы желательно запастись паяльником, припоем, флюсом. Соединения центральных проводников рекомендуется пропаять — это продлит срок службы устройства и улучшит качество изображения.

Для защиты от окисления швы должны быть заполнены силиконом, эпоксидной смолой. Доступный, но не надежный способ – тейпирование.

Сборка и доработка изобретения

Сначала отрежьте нужный размер трубы и распилите ее на две равные части. Можно использовать кусачки.

Следующим шагом будет сплющивание пробирок с одной стороны, чтобы их можно было легко прикрепить к держателю. Сегменты накладывают на гетинакс, отмечают точки фиксации.

Расстояние между внутренними концами трубок 6 см, а расстояние между дальними концами — расстояние, указанное в таблице.

Последующий ход работы:

1. Усы антенны прикрепить к держателю с помощью хомутов, а саму гетинаксовую пластину зафиксировать на мачте.
2. Соединение труб через согласующее устройство — кабельную петлю типа РК-1,3,4. Параметры элемента отображены в правой колонке таблицы, принцип изготовления показан на схеме антенного устройства.
3. К концам трубок припаяйте центральные жилы, соедините оплетку с отрезком аналогичного проводника.
4. Подсоедините центральные жилы концов согласующей петли к телевизионному кабелю. Соедините косу медной проволокой.
5. На перекладине закрепите петлю и проволоку, направленную вниз.
6. Поднять мачту на крышу загородного дома, отрегулировать антенну.

Для определения оптимального положения устройства необходимы два человека. Первый вращает антенну на улице, а второй следит за сменой изображения на ТВ.

Для быстрой настройки можно подсмотреть у соседей, с какой стороны дома находится приемник и куда направлены вибраторы

Уловив сигнал хорошего качества, конструкция фиксируется в выбранном положении.

Самоделка #2 — рамочная антенна из трубы

Модуль немного сложнее в изготовлении, но расширяет дальность приема до 40 км. Основная сложность заключается в необходимости гибких труб.

Радиус изгиба не играет особой роли. Основные требования к устройству: расстояние между внутренними торцами 65-70 мм, ровность и симметричность крыльев

Длина кабелей и труб рассчитывается исходя из частоты вещания телеканалов.

Заготовки изготавливаются по требуемому параметру — измеряется и отрезается вибратор, проволока для согласующего устройства. Рекомендуемый диаметр трубы 12-18 мм.

Табличные значения соответствия частоты канала и параметров ловушки сигналов. Например, при эфирном индексе 93,25 МГц длина трубы должна быть 151 см, а длина согласующего кабеля 104 см

Сборка начинается с изгиба трубы. Край вибратора сплющен и запаян. Труба заполняется песком, а второй конец заделывается по аналогии с первым. Края можно заглушить, посадив заглушки на силикон.

Фигурная труба крепится на мачту. К концам вибратора прикручиваются и припаиваются согласующие петли, закрепляется телевизионный кабель. Закрепите оплетку медной проволокой и приступайте к настройке.

Самоделка #3 — Улавливатель сигналов Харченко

Восьмерка или зигзаг телевизионная антенна подходит для цифрового телевидения DVB-T2, вещающего в диапазоне ДМВ. Модуль прост в изготовлении. Для реализации проекта понадобится токопроводящий металл.

Расчет и разработка чертежа

Устройство телевизионной антенны очень примитивно — два квадрата/ромба скрепленные между собой. В оригинальном варианте модуль Харченко предусматривает расположение за фигурными элементами рефлектора.

Поле из металлических полос необходимо для аналоговых сигналов. Прием цифрового телевидения возможен без рефлектора. Поле можно организовать позже, если прием слабый

Чтобы сделать зигзагообразную антенну, длину волны рассчитывать не надо. Желательно построить конструкцию более широкополосной — это увеличит ее возможности.

При желании можно рассчитать параметры устройства. Значение волны передаваемого сигнала делим на 4 — полученное значение и есть сторона квадрата.

Между двумя частями телевизионной антенны должно быть небольшое расстояние. Для сохранения просвета достаточно сделать внешние стороны подлиннее, а внутренние покороче. Длина сторон (В1 и В2) — на свое усмотрение

В приведенном примере показан чертеж антенны с параметрами сторон: В1 — 14 см, В2 — 13 см. Разница в длине в один сантиметр дает необходимое расстояние между квадратами.

Нижние секции удлиняются на 1 см. Этот зазор необходим под петлей для припайки антенного кабеля.

Изготовление рамы и подготовка кабеля

Последующие расчеты будут даны относительно данных чертежа, показанных выше. Суммарный периметр квадратов равен 112 см. Отрежьте проволоку нужной длины и сформируйте деталь по схеме.

Заказ:

1. Согните проволоку посередине под прямым углом.
2. Далее две секции по 14 см, а за ними стороны по 13 см. После каждого сгиба проверяем ровность углов, должно быть строго 90 градусов.
3. Когда первый квадрат сформирован, приступайте к созданию второй фигуры. Опять же разносторонние элементы по 14 см, а за ними — две детали по 13 см + 1 см.

Допустимы небольшие расхождения по длине сторон. Главное, соблюдать прямые углы.

Если конструкция отлита правильно, то между двумя частями телевизионной антенны должно получиться расстояние 1,5-2 см.

Следующий этап – подготовка кабеля. Выполните его чистку с двух сторон. Разрез делается по окружности троса, отступив от края 2-2,5 см.

Работа выполняется аккуратно, чтобы не повредить внутреннюю оплетку. Кабель слегка надломлен по линии разреза и .

Оплетка и фольга должны быть скручены в жгут. Должно получиться два проводника: центральный одножильный и скрутка. Оба элемента должны быть залудены. Провод должен торчать на 2 см, отрезаем лишнее

Припаиваем штекер на второй стороне кабеля. Провод необходимо зачистить на 1 см, сформировать жилы и залудить.

В местах пайки зачистите штекер наждаком и протрите спиртом. К центральному выходу припаять моножилу, закрутить в сторону. Сожмите зажим вокруг изоляции, завинтите пластиковый наконечник или заполните его непроводящим герметиком. Перед сушкой соберите вилку.

Элементы стыковки заказ

Завершающим этапом сборки является стыковка каркаса и троса. Если нет привязки к конкретному каналу, то пик лучше делать в средней точке, чтобы расширить захват сигнала.

Обрезанный конец кабеля соединяется с двумя сторонами квадрата в центре. Перед окончательной фиксацией можно проверить работоспособность антенны. Если все в норме, то выполнить герметизацию места пайки.

Самый надежный способ — залить силиконом или клеем. Для корпуса подойдет пластиковая крышка из-под пятилитрового баклажана

В мини-контейнере проделайте отверстия для элементов квадратов, проложите каркас проволокой и залейте герметиком.

Самоделка #4 — Двойная квадратная антенна

Узкополосная конструкция решит проблему слабого сигнала или засорения трансляции более сильным эфиром. Антенна также подходит для приема цифрового телевидения. Главное условие работы – четкая ориентация на распределитель сигнала.

Схема устройства и размеры

Конструктивно антенна представлена ​​в виде двух рамок, соединенных стрелками вверху и внизу. Большой квадрат — отражатель, меньший — вибратор.

Возможен вариант с тремя кадрами, обеспечивающий высокое усиление сигнала. Наименьший квадрат — Директор

Верхняя стрелка выполнена из металла, а нижняя — из гетинакса, текстолита или другого изоляционного материала.

Требования к устройству телеантенны:

• центры квадратов должны быть на одной линии, эта линия смотрит в сторону передатчика;
• меньшая рамка имеет разомкнутую петлю, концы закреплены на текстолитовой пластине;
• Верх мачты под антенну из дерева.

Параметры изготовления двухэлементных рамочных телевизионных антенн взяты из таблицы. Размеры рабочих элементов зависят от типа волн: дециметровые или метровые.

Пояснения к таблице: B — длина стороны меньшего квадрата, P — значение большей рамки, A — расстояние между двумя элементами, W — кабель в короткозамкнутом мосту.

В трехрамной конструкции расстояние между торцами средней рамы увеличено до 5 см.

Сборка и подключение

Для соединения рамки с антенным кабелем требуется симметричная короткозамкнутая петля. Устройство строится из отрезков антенного провода.

Правый элемент — петля, укороченный левый — кормушка. К их стыковочной точке подсоединяется телевизионный кабель. Длину отрезков определяют по таблице с учетом длины волны сигнала.

Перед сборкой элементы очищаются. С петли снимается алюминиевый слой, оплетка скручивается в жгут. Центральная жила отрезана

С фидером выполняют те же действия, оставляя жилу кабеля.

Дальнейший порядок работы:

1. К левому концу вибратора припаять центральную жилу питателя, оплетку петли.
2. Прикрепите виток податчика к правому концу активной рамы.
3. Нижнюю часть петли соединить с оплеткой кормушки металлической перемычкой. Косы припаивать легкоплавким припоем.
4. Отрезки кабеля должны идти параллельно, расстояние 5 см. Для фиксации расстояния используется диэлектрический материал. Согласующее устройство установлено на текстолитовой пластине.
5. Телевизионный кабель припаять к нижней части кормушки, стыковав соответствующие элементы — оплетку с оплёткой, стержень и стержень.

Использование согласующего устройства снижает вероятность помех, устраняет эффект двойного изображения. Без него не обойтись на значительном расстоянии от передатчика.

Самоделка #5 — антенна из-под телевизора

Оригинальная конструкция антенны из подручных средств значительно улучшает качество сигнала. Этот вариант подходит для коттеджей в Подмосковье, недалеко от телебашни.

Для создания примитивного устройства вам потребуются: 2 пивные банки по 0,5 или 0,75 л, саморезы, телевизионный кабель 3-5 м, отвертка, паяльник, жесть, деревянная булавка или подвесы, электрические лента.

Последующие действия можно разделить на несколько этапов.

Подготовка кабеля и укладка кабеля

При подготовке кабеля подкладка 10 см. Разрежьте кабель на две жилы – центральную жилу и скрутку оплетки. На втором конце кабеля необходимо установить обычную вилку.

При замыкании контактов витой экран кабеля крепится одной банкой, медная жила — другой. Для крепления подходят саморезы.

Для получения лучшего изображения крепления лучше усилить с помощью пайки. Места стыковки должны быть опломбированы

Сборка конструкции самоделки

При сборке необходимо сделать опорную конструкцию под приемник сигналов. В самом простом варианте можно использовать обычные плечики для одежды. Подойдет деревянная палка.

Банки крепят к мачте скотчем или изолентой, поднимают конструкцию на крышу и приступают к настройке, выбирая оптимальное расположение импровизированной антенны.

В работе необходимо использовать емкости с гладкой поверхностью, ребристые материалы не подойдут. Банки предварительно вымыты, просушены

Выводы и полезное видео по теме

Пошаговая инструкция изготовления телевизионной антенны из алюминиевых банок:
