Как сделать ТВ антенну своими руками

Задача сделать антенну для телевизора самостоятельно возникает на самом деле не так часто. Так как в нашей стране телевидение распространено достаточно широко. Особенно в городах, где население превышает несколько десятков тысяч человек.

Кроме этого в них настолько распространено кабельное телевидение, что оно постепенно вытесняет эфирное. Но если говорить о территориях вдалеке от городов, то ситуация резко меняется.

Кабельное телевидение в села никто проводить не будет, спутниковое зачастую достаточно дорого и остается только старое, доброе эфирное телевидение.

Казалось бы все достаточно просто ставь антенну и смотри свой телевизор. Но появляются свои трудности. О них и поговорим дальше.

Посмотрите тут каталог недорогих простых телевизоров с хорошими отзывами

Краткое содержимое статьи:

Почему нужны самодельные антенны?

Зачастую расстояние до передающей телевизионной вышки весьма значительное.

А телевизионный сигнал распространяется на расстоянии прямой видимости, а это несколько десятков километров при условии, что передающая вышка достаточно высокая.

Вот и приходится изощрятся придумывая собственную антенну подходящую для данных условий.

Если посмотреть на фото самодельной антенны, то легко заметить, что по виду она значительно отличается от промышленной, тем не менее зачастую ее параметры гораздо лучше подходят чем у заводской антенны.

Антенны промышленного изготовления предназначены для широкого круга пользователей с различными условиями, а самодельная изготовляется под определенный конкретный случай.

Какие самодельные антенны бывают?

Если говорить о принципе действия, то все антенны можно разделить на две большие категории это:

Активные антенны. Это устройства обладающие высокочастотным усилителем радиоволн и нуждающиеся в дополнительном источнике питания. Они обладают большим коэффициентом усиления, при этом как правило, коэффициент шумов также не маленький.

Пассивные антенны усиливают за счет своих конструктивных особенностей. Обладают меньшим коэффициентом усиления, но за счет частотной настройки антенны и узкой диаграммы направленности могут выдавать качественный сигнал.

Также если говорить о частотном диапазоне то все телевизионные антенны можно разделить на три категории:

• антенны метрового диапазона
• антенны дециметрового диапазона

Широкополосные охватывающие несколько диапазонов.

Выбираем тип самодельной антенны

Для того чтобы сделать антенну в домашних условиях, в первую очередь необходимо определиться какая антенна необходима.

Антенны дециметрового диапазона имеют меньшие геометрические размеры, но как раз в нем и работают большинство цифровых станций.

Кроме этого дальность приема таких антенн меньше, но их ставят значительно чаще, а также дециметровый сигнал хорошо отражается от зданий и его будет легче поймать.

Материал для самодельной антенны

Главный вопрос с которым практически всегда сталкиваются при изготовлении подобного рода устройств это материал или из чего можно сделать антенну своими руками.

Как правило, лучшим материалом для таких работ является медь, так как она обладает хорошей проводимостью и к ней легко припаяться.

Также может для этих целей использоваться алюминий, но проводимость его по сравнению с медью хуже и соединения необходимо делать с помощью винтов и гаек.

Инструмент для антенны

Если при изготовлении антенны используется медь, то необходимо запастись достаточно мощным паяльником.

Так можно применить паяльник мощностью в 100 ватт. Кроме этого для обработки меди понадобиться стандартный слесарный инструмент и дрель.

Этапы изготовления самодельной антенны

Перед тем как приступить к изготовлению антенны следует внимательно изучить пошаговую инструкцию, как сделать антенну самостоятельно.

В начале необходимо из меди собрать полотно самой антенны, а затем собирается рефлектор или отражатель, для увеличения помехозащищенности. После окончания монтажных работ к антенне припаивается кабель, идущий к телевизору.

Проверка и установка

После сборки стоит обратить внимание на место где устанавливается антенна.

Для уверенного приема в зоне прямой видимости передающей вышки не должно быть зданий и больших деревьев. После этого необходимо выбрать направление антенны такое, чтобы сигнал был максимальным.

Фото советы как сделать ТВ антенну своими руками

Вам понравилась статья? Поделитесь 😉



из проволоки, пивных банок, фольги и т.д.

В свободное время все мы любим посмотреть хороший сериал или фильм по телевизору. К счастью, у кого-то давным-давно подключено интернет-телевидение и мало кто нуждается в телевизионной антенне. Но есть те, у кого антенна до сих пор осталась. Представьте себе ситуацию, что она сломалась, и посмотреть получится лишь серый экран. В таком случае вы можете купить новую антенну или же сделать её самостоятельно.

В этой статье вы узнаёте о том, как сделать антенну из проволоки, как смастерить антенну при помощи пивных жестяных банок и какие типы телевизионных антенн бывают.

Содержание статьи

• Как сделать антенну для телевизора из проволоки
• Как сделать антенну для телевизора из пивных банок
• Делаем антенну из фольги.
• Как сделать простую антенну для телевизора
• Типы телевизионных антенн
•  Полезные советы как правильно сделать антенну для телевизора своими руками

Как сделать антенну для телевизора из проволоки

Исходя из названия, уже понятно, что в работе будет участвовать проволока (2 куска по 180 см). А также нам понадобятся:

• усилитель из ненужного старого устройства;
• пластиковая или деревянная пластина сторонами 15 на 15 см;
• дрель и свёрла;
• небольшие болты;
• молоток;
• металлическая труба;
• кабель для телевизора.

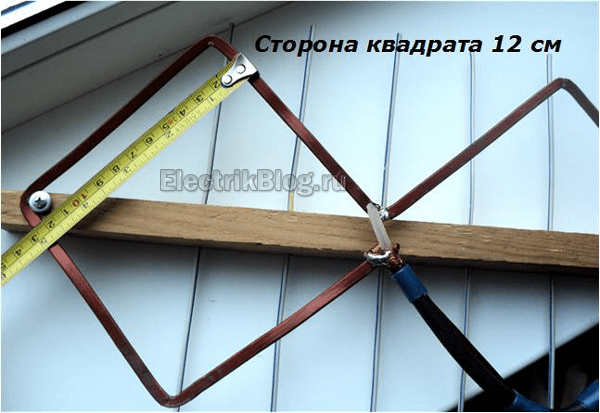

Шаг 1. Для того, чтобы приготовить улавливатель волн, согните проволоку в форме ромба так, чтобы все стороны были ровно по 45 см. Такие размеры будут оптимальные для устройства.

Шаг 2. Чтобы прикрепить проволоку к пластине, приплющите жилки в местах крепления, просверлите отверстия и в крутите болты. Но также для закрепления проволоки к пластине подойдёт сварочный аппарат (пластина в таком случае должна быть металлической).

Шаг 3. Подсоедините телевизионный кабель в получившейся конструкции.

Шаг 4. Металлическую трубу заварите к получившейся конструкции при помощи паяльника (можно использовать дрель и саморезы) и зафиксируйте на крыше дома или вкопайте в землю. Труба будет играть роль мачты, возвышающая саму конструкцию.

Антенна готова! Главным плюсом такой антенны будет являться то, что на её изготовление не уйдёт много времени и затрат. А ещё она сделана своими руками, что принесёт немалое удовольствие при просмотре телевизора.

Как сделать антенну для телевизора из пивных банок

У любителей провести выходные с парой банок пива наверняка найдутся пустые пивные банки.

Важно: лучше всего брать банки объёмом 1л, но если таких нет, подойдут жестянки объёмом 0,75л и 0,5л.

Берём 2 штуки, хорошенько их промываем и сушим. Помимо банок, нам понадобятся:

• 4 метра кабеля;
• паяльник и олово;
• шуруповёрт;
• скотч или изолента;
• деревянная вешалка.

Шаг 1. Для того чтобы правильно подготовить кабель, надрежьте его в промежутке 10 см от края и снимите небольшую часть верхнего слоя изоляции. Сделав доступ к пазу, скатайте его в один виток. После чего срежьте средний слой изоляции, тем самым оголив тонкую медную жилу кабеля. На другом конце телевизионного кабеля должна находиться вилка для подключения в розетку.

Шаг 2. Берём банки и при помощи паяльника фиксируем контакты к банкам так, как показано на фото.

Шаг 3. Приёмник готов. Теперь нужно изготовить несущую конструкцию. За основу берём деревянную вешалку. При помощи изоленты или скотча прикрепите жестянки к плечикам, как на фото.

Важно: обе жестянки должны быть строго на одной линии, иначе качество сигнала будет не таким высоким, как хотелось бы.

Шаг 4. Осталось лишь установить антенну и наслаждаться любимой программой. Кстати, оптимальное место для антенны — около окна.

Антенна из пивных банок готова и справляется со своей работой не хуже проволочной антенны. Сам процесс очень простой и не заставит потратить кучу времени и сил.

Делаем антенну из фольги.

Чтобы сделать простую, но не менее эффективную антенну из фольги, нам понадобятся:

• фольга;
• картон;
• скочт;
• степлер;
• клей;
• рулетка;
• маркер;
• ножницы.

Шаг 1. Сперва распечатайте на бумаге шаблоны.

Шаг 2. Вырежьте рефлектор из картона сторонами 35 на 32,5 см, затем обклейте деталь фольгой с двух сторон.

Шаг 3. Вырежьте два маленьких прямоугольника.

Шаг 4. Вырежьте остальные детали при помощи шаблона. При желании можно закрасить получившиеся детали любым цветом.

Шаг 5. Вырежьте фольгу при помощи шаблона.

Шаг 6. Приклейте фольгу на вибратор конструкции на так называемую “бабочку”.



Шаг 7. «Бабочку» клейте в промежутке 3,5 см от рефлектора.

Шаг 8. По центру «бабочки» просверливаем отверстие для телевизионного кабеля.

Антенна готова! Антенна из фольги будет не менее эффективным вариантом для улавливания сигнала, а также не потребует много затрат для её создания.

Как сделать простую антенну для телевизора

Для изготовления самого простого варианта телевизионной антенны понадобятся два металлических тонких прута, металлическая мачта кабель и паяльник с оловом.

Шаг 1. Сгибаем оба прута под углом 180 градусов.

Шаг 2. Прикрепляем пруты к железной мачте.

Шаг 3. Фиксируем телевизионный кабель к конструкции и крепим на крыше.

Процесс изготовления такого варианта телевизионной антенны займёт не более 5 минут. По уровню улавливания сигнала эта антенна во многом будет уступать проволочной антенне и антенне из пивных жестяных банок.

Задумайтесь, что лучше: потратить чуть больше времени и усилий и изготовить качественную антенну или же потратить пару минут и получить изделие с низким качеством.

Типы телевизионных антенн

Есть несколько типов антенн, о которых сейчас и пойдёт речь.

• Диполь. Они бывают нескольких видов: волновые, полуволновые, четверть волновые. У волновых антенн размер вибратора равён размеру волны принимаемого сигнала. У полуволновых размер вибратора составляет 1/2 размер волны принимаемого сигнала, а у четвертьволновых — 1/4. Диполь — похожая на комнатную антенну, идущая в комплекте к телевизорам.

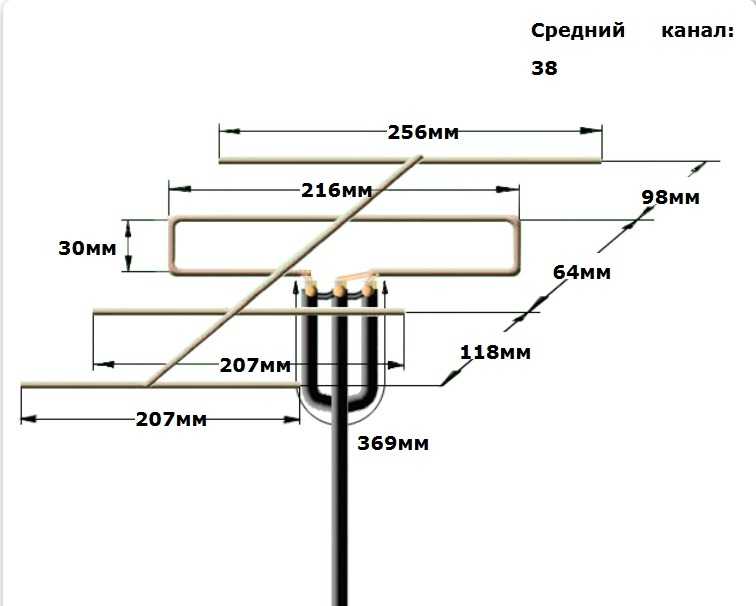

• Антенна типа «волновой канал». Эта антенна представляется в виде набора из петлевого вибратора, рефлектора и нескольких директоров, устанавливающиеся на одной стреле. Пассивные вибраторы, располагающиеся перед петлевым вибратором (активным вибратором) обозначают директорами. А вибраторы, располагающиеся за петлевым вибратором, обозначают рефлекторами.
• Логопериодические антенны. Это устройства, которые обеспечивают максимальный улов сигнала с широким частотным диапазоном. Рабочая длина частот такой антенны ограничивается сторонами максимального или минимального вибраторов антенны.
• Синфазная антенная решётка представляется в виде непростой направленной антенной системы, которая состоит из отдельных ненаправленных антенн. Чаще всего такие устройства собирают из одинаковых антенн, располагающихся в 2-3 ряда на одном уровне. Такая антенна максимально качественно улавливает волны на низких и высоких диапазонных частотах.
• Польская антенна. Такая модель выглядит в форме четырёхэтажной синфазной решётки, которая снабжена внутренним усилителем. Антенна оснащена активным вибратором в виде решётки, который располагается позади антенны. Польская антенна начала массово применятся ещё в 90-х годах, когда на рынке не было большого выбора антенн. В тех же годах антенна, кстати, была произведена.
• Антенна бегущей волны. Это направленная антенна, через которую проходит бегущая волна улавливаемого сигнала. Зачастую такая антенна представлена собирательной прямой. К ней же подключаются несколько рефлекторов, которые располагаются на равном друг от друга расстоянии.

 Полезные советы как правильно сделать антенну для телевизора своими руками

•  Для того чтобы любая антенна (в том числе самодельная) максимально качественно улавливала сигнал, необходимо устанавливать её на высоте 7–10 метров. При подъёме на такую высоту не забывайте о правилах техники безопасности.
•  Ни в коем случае не устанавливайте антенну при дожде или густом тумане.
• В сильный гололёд не рекомендуется подниматься на такую высоту одному и без страховки/защиты.

Если вы решили собрать одну из вышеописанных конструкций и придерживались всех правил в домашних условиях, у вас получится эффективный и мощный приемник сигнала, который ни чуть не будет уступать заводским моделям.



шагов по сборке наружной телевизионной антенны своими руками Хотя он тратит большую часть своего времени на редактирование и исследования, иногда он подрабатывает тестировщиком продуктов для особенно интересных вещей, с которыми он сталкивается.

Соберите наружную телевизионную антенну своими руками за 5 шагов

Сделать телевизионную антенну проще, чем многие думают. Используя дешевых и доступных материалов  , вы можете построить наружную телевизионную антенну, которая улучшит прием телевизионных сигналов.

Выполнив пять простых шагов, вы можете создать наружную телевизионную антенну из вешалок ,  меди ,  и дерева . Вы можете выполнить этот проект в 90 019 во второй половине дня 90 020, в зависимости от того, насколько вы опытны в бриколаже.

Если вы хотите  перестать платить за кабельное  , но по-прежнему хотите проводить вечера за просмотром телевизора с семьей или иметь возможность смотреть новости ночью, наружная ТВ-антенна  – это фантастический и недорогой вариант .

Необходимые материалы и инструменты

Вероятно, большинство материалов, необходимых для этого проекта, можно найти у себя дома. Однако, если вам чего-то не хватает, вы можете дешево купить их в местном хозяйственном магазине.  В этом методе для крыльев используются плечики  , но вы также можете использовать медную, алюминиевую или стальную проволоку любого типа, если она не имеет покрытия или оболочки .

Вам понадобятся следующие материалы, чтобы сделать наружную телевизионную антенну своими руками:

• Кусок дерева около длиной 3 фута и шириной 1 дюйм.
• 10 винтов и подходящих шайб.
• 8 проволочных плечиков.
• Медный провод 14 калибра.
• Коаксиальный кабель.
• Балун/трансформатор, также известный как согласующий трансформатор Ома.

Для сборки наружной телевизионной антенны

своими руками можно использовать любой тип дерева, но сосна — отличный выбор для наружных проектов, поскольку она устойчива к усадке. Убедитесь, что кусок дерева достаточно глубоко  для засверливания винтов. Также стойка для наружной антенны не должна быть слишком длинной, особенно если вы хотите поставить ее на крышу.

Когда у вас есть материалы, убедитесь, что у вас есть нужные инструменты наготове . Вам понадобятся кусачки, рулетка и маркер, электрическая отвертка или дрель и плоскогубцы.

Собрав инструменты и материалы, вы также должны подготовить свое рабочее место. Любой вид бриколажа намного проще, если у вас есть чистое и открытое пространство  для реализации проекта. Если у вас нет рабочего места в гараже, вы можете просто убрать свой кухонный стол. Убедитесь, что маленькие дети и домашние животные не находятся в зоне действия дрели и кусачек.

Сборка антенны

Теперь вы готовы собрать своими руками наружную телевизионную антенну.

1. Вставьте винты

Прикрепите винты и шайбы в два ряда  вдоль деревянной детали. Очень важно правильно разместить их, потому что вам нужно будет прикрепить вешалки к винтам. Размеры между винтами варьируются в зависимости от размера куска дерева. Самое главное, чтобы оба ряда должен быть симметричен .

Для обеспечения симметрии измерьте и отметьте места перед сверлением. Оставьте примерно 5 дюймов между каждым винтом и 1,5 дюйма между рядами, а также небольшое пространство между винтами и краем.

Затем поместите шайбы в каждую точку и осторожно вставьте винты. Однако не просверливать винты полностью, оставляя небольшое пространство между головкой винта и шайбой.

2. Прикрепите и закрепите проволочные подвесы

Для этого шага вам понадобятся два длинных отрезка проволоки. Чтобы протянуть провод вдоль деревянного и винтов, начните с одного конца деревянного куска с первой парой шайб и винтов. Перекрестите провода  от первой пары винтов ко второй паре винтов, а затем протяните провода параллельно к парам винтов в середине.

Далее,  скрестите провода еще раз на другом конце, убедившись, что они пересекаются на обоих концах и остаются параллельными посередине .

Вкрутите по одному винту за раз и завершите засверливание винтов, чтобы закрепить провод. Там, где провода пересекаются, важно сделать так, чтобы они проходили друг над другом , чтобы они не соприкасались.

3. Поместите вешалки

Вешалки можно использовать для  усов антенны  или крыльев. Если у вас нет вешалок, просто используйте проволоку для усов. Поместите их прямо под шайбы , касаясь медного провода. Убедитесь, что вешалки хорошо соединены с медным проводом, иначе у вас может быть плохой прием на вашем телевизоре.

Затем отрежьте верхушки проволочных вешалок и разверните их, чтобы у вас получилось 8 отрезков проволоки длиной 14 дюймов. Сложите их в форме буквы V прямо посередине и оставьте расстояние около 3 дюймов между кончиками. Не забудьте оставить одну пару винтов посередине без вешалок, так как вам нужно место для балуна.

4. Прикрепите балун

Это важный шаг при сборке Уличная телевизионная антенна своими руками . Балун — это трансформатор типа , который преобразует несимметричный сигнал в симметричный. Балун должен быть прикреплен к последней паре свободных винтов . Вставьте каждый из штырей воздушного шара под винты и закрутите, чтобы закрепить его.

5. Размещение антенны, сделанной своими руками

Лучшее положение антенны  – как можно выше  , но не слишком далеко от  телевизора .

Важно помнить, что  эта антенна работает в пределах прямой видимости . Следовательно, более высокое место лучше, так как другие здания не могут блокировать сигнал. Такие службы, как Antennas Direct или AntennaWeb, могут помочь вам узнать, в каком направлении направить антенну. Он должен указывать в направлении  ближайшей телевышки .

После установки антенны ее необходимо подключить к телевизору с помощью коаксиального кабеля . Подсоедините один конец коаксиального кабеля к балуну  а другой конец к телевизору.

Дуг Стивен

Наслаждайтесь своей антенной на открытом воздухе

Создание телевизионной антенны — Простая , Дешевая , и Fun . Поскольку вы очень редко пользуетесь электроинструментами, вы также можете работать со своими детьми, чтобы познакомить их с DIY и весело провести семейный проект на выходных.

После сборки и подключения наружной телевизионной антенны , вы сможете получить бесплатное телевидение и наслаждаться им. Многие люди платят за дорогое кабельное телевидение и редко пользуются какими-либо каналами. Изготовление собственной наружной телевизионной антенны вместе с изготовлением собственной подставки для телевизора   поможет вам сэкономить деньги  и направить их на то, чем вы сможете наслаждаться, и в то же время получать пользу от телевидения.

Один из важных советов по усилению сигнала телевизионной антенны , который мы упустили из виду в этом руководстве, заключается в том, что для работы этого проекта вам также потребуется хороший и работающий телевизор. Мы рекомендуем наши обзоры телевизоров для улицы, если вам нужно купить хороший телевизор.

Blue View — сделайте свою собственную телевизионную антенну — еще немного

Гостевой пост Джеффа Бурандта

После сообщения об отмене кабельного сервиса Cox и покупке антенны Mohu Leaf для нашего телевизионного приема старый друг и прошлое коллега по работе, разместил это:

Джефф Бурандт Марси для максимальной экономии вы должны были сделать антенну Дэвида. Это легко сделать (всего лишь кусок коаксиального кабеля), и они хорошо работают в местах с сильным сигналом. Я сделал один для Меган в Мэдисоне, и он отлично работает. 🙂

Так уж получилось, что Джефф был в Лас-Вегасе на конференции и однажды вечером пришел на ужин. Ему понравилась ежевичная крошка, которую я приготовила на десерт. Он упомянул об антенне, и мы решили обменять рецепт на «рецепт». Вот «рецепт» Джеффа для самодельной антенны. Мой рецепт ежевичной крошки появится на следующей неделе.

Введение

Марси попросила меня написать в блоге о том, как сделать антенну для тех, кто хочет «отрезать шнур» от своего кабельного провайдера (как она недавно написала в блоге). Это было после того, как я прокомментировал в ее блоге, что для максимальной экономии ей следовало подумать о том, чтобы Дэвид сделал антенну, а не купил ее. Ни одно доброе дело не остается безнаказанным! 😊

Зачем нужна антенна HDTV?

Мой собственный поиск антенны начался так же, как история Марси. Как и Марси, моя младшая дочь Меган сыта по горло ежемесячными платежами за кабельное телевидение и была готова избавиться от подписки на кабельное телевидение. В своем рождественском списке среди многих, МНОГИХ, МНОГИХ пунктов (шучу, Меган 😊) она написала «Антенна HDTV».

Я начал исследовать Интернет, чтобы определить, какую антенну лучше всего купить. Во время этих поисков я наткнулся на статью о простом способе сделать свой собственный. Имея техническое образование, это не казалось слишком сложным. Для строительства требовалось очень мало материалов и инструментов, а стоимость была дешевой.

Итак, я спросил Меган, согласна ли она с самодельной антенной? Она немного колебалась, поэтому я сказал ей, что если это сработает, мы можем вычеркнуть этот подарок из ее списка и добавить еще один подарок. Она сразу сказала да!

Обратите внимание. Для полного раскрытия информации я сделал следующую антенну всего один раз. Это очень хорошо работает в городе (Мэдисон, Висконсин), где живет моя дочь, менее чем в 10 милях от телебашни. Хорошие результаты, вероятно, можно ожидать и в других городах при аналогичных условиях. Тем не менее, это очень простая антенна, и на ее работу может влиять множество факторов.

Простая антенна

Дизайн, который я нашел в Интернете, показался мне простым в изготовлении, а также нужны были только материалы, которые у меня уже были в доме.

Вот список материалов :

• Коаксиальный кабель — такой же, как тот, который соединяет кабельную приставку с телевизором.

  Длина должна быть достаточной, чтобы пройти от задней панели телевизора вверх по стене до места, где вы будете его крепить. Я использовал кабель длиной около 10 футов, который был белого цвета, чтобы лучше соответствовать цвету стены.

• Короткий кусок (12 дюймов) дерева небольшого диаметра, например, небольшой (1/8–1/4 дюйма) стержень, палочка для еды или деревянная шпажка. :

  Как сделать

  Конструкция довольно проста, конструкция основана на том, что известно как дипольная антенна. охват этой статьи (и, вероятно, интерес большинства читателей), но вот картина общей концепции:

  Немного терминологии

  Чтобы сделать указания более понятными, обратите внимание на следующие названия компонентов коаксиального кабеля:

  Ссылаясь на приведенные выше рисунки, вот шаги, необходимые для сборки антенны:

  1. Используя кусачки, отрежьте один конец коаксиального кабеля, чтобы удалить один из разъемов. Оставшийся разъем в конечном итоге будет подключен к задней панели вашего телевизора.

  2. Используя канцелярский нож, аккуратно удалите около 5 1/2 дюйма внешней оболочки. Не врезаться в щит.

  3. Расплетите щиток до выхода из куртки.

     Скрутите оплетку вместе и согните под углом 90 градусов к коаксиальному кабелю

  4. Аккуратно припаяйте оплетку, насколько это возможно, не расплавляя внутренний изолятор. В зависимости от материала изолятор может быть очень легко расплавлен, поэтому будьте осторожны.

  5. Удалите около 5 дюймов внутреннего изолятора, оставив примерно полдюйма для изоляции между центральным проводом и экраном. Согните центральную проволоку 90 градусов в направлении, противоположном плетеному проводу.

  6. Прикрепите два провода (центральный провод и припаянный экран) к деревянному штифту.

  7. Прикрепите конец антенны к стене. Вы можете сделать это за занавеской или за картиной, чтобы скрыть ее. Тем не менее, вы можете подождать, пока не определите оптимальное положение, прежде чем прикреплять его к стене (см. последний шаг ниже).

  8. Подключите противоположный конец кабеля к коаксиальному видеовходу телевизора.

  9. Выполните процедуру настройки вашего телевизора, чтобы захватывать каналы HDTV в вашем регионе.
