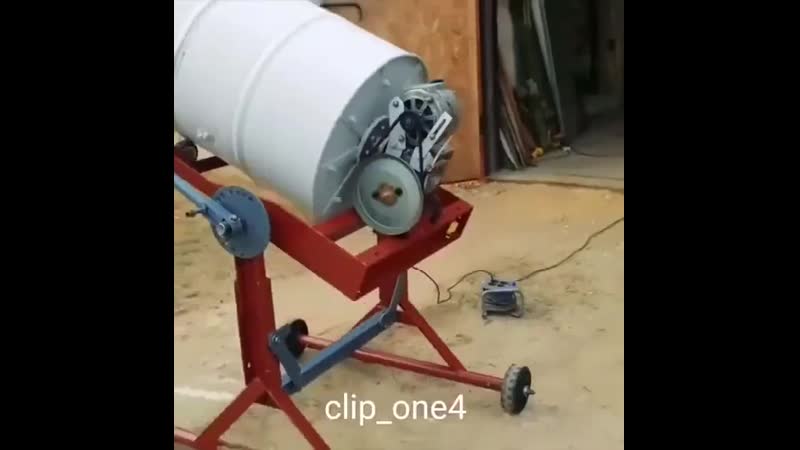

Бетономешалка из бочки и двигателя от стиралки

Давно мечтаете о бетономешалке, но не знаете, какую именно выбрать для дома? Сделайте бетономешалку своими руками, и тогда она вас точно устроит.

Потребуется металлическая бочка объемом 200 л, движок от стиральной машины и некоторые другие детали, которые легко достать.

Первым делом автор делает разметку, срезает горловину и отрезает верхнюю часть бочки. Потом с помощью болгарки по разметке нужно сделать прорези.

Далее с помощью рук и молотка загибаем «лепестки». Затем их нужно будет сварить. На эти «лепестки» автор надевает горловину от бочки (предварительно ее нужно уменьшить в диаметре) и обваривает.

Основные этапы работ

На следующем этапе потребуется автомобильный колесный диск. С помощью УШМ отрезаем все лишнее, а потом нужно будет вырезать центральную часть.

После этого свариваем вместе два ранее вырезанных борта колесного диска, и получаем шкив.

Используя куски профильной трубы прямоугольного сечения, автор решил усилить дно бочки. Сверху мастер прикручивает на болты вырезанную часть колесного диска.

Из профильной трубы 25х50 мм мастер сваривает раму для бетономешалки. Она представляет собой две стойки, которые соединены перемычкой, и траверсу, закрепленную на шарнирах.

К траверсе нужно приварить площадку, к которой крепится автомобильная ступица, а к ней — вырезанная ранее часть колесного диска.

На последнем этапе останется только закрепить двигатель на раме бетономешалки. Далее устанавливаем большой шкив и натягиваем ремень.

Самодельный шкив необходимо приварить к профильным трубам, которые используются для усиления нижней части (дна) бочки.

Подробно о том, как своими руками сделать бетономешалку из 200-литровой бочки и двигателя от стиралки, смотрите на видео.

Оцените запись

[Голосов: 6 Средняя оценка: 4.
3]

Бетономешалка своими руками из бочки + видео

Строить что-то своими руками – занятие, которое не только приносит пользу, но и поднимает самооценку. Такие работы никак не обходятся без бетонных растворов. На их приготовление может уйти довольно много времени, особенно если речь идет о заливке дорожек или площадок. Покупать для своих нужд большую бетономешалку для раствора в некоторых случаях не имеет смысла. Но вот самодельная бетономешалка из бочки будет отличным решением. Она сэкономит средства и позволит рационально использовать комплектующие, которые есть в хозяйстве. Какие есть способы изготовления такого прибора и схемы сборки будут обсуждаться в этой статье.

Почему бетономешалка

При мысли о бетономешалке для раствора, возможно, возникает вопрос, о том, зачем усложнять себе жизнь и не воспользоваться дрелью или миксером. Это довольно резонное замечание. Но стоит учесть, для каких целей изначально разрабатывались эти инструменты. Дрели используются для перемешивания небольшого количества раствора невысокой вязкости. При длительном задействовании с легкостью выйдут из строя обмотки ротора или статора. Дрель подходит для сверления отверстий в металле, древесине, пластике и бетоне. Таковая ее первостепенная задача.

Строительный миксер действительно может помочь в решении задачи по приготовлению раствора. Хотя этот инструмент и разрабатывался для этих целей, но он больше приспособлен к работе с клеевыми составами и цементно-песчаными смесями малых и средних объемов. Если задачей будет приготовить бетон с наполнителем из щебня или другого камня, тогда можно повредить как сами лопасти, так и двигатель. Все это говорит о необходимости более мощного изделия, которое легко справится с заявленными задачами.

Принцип функционирования

Наиболее привычной является вращающаяся бетономешалка для раствора, но на самом деле, это не единственный вид. Всего есть три принципа смешивания, которые применяются в бетономешалках:

  • самостоятельный или гравитационный;
  • воздействием виброволн;
  • механическое.

Первый тип замешивания раствора представляет собой самый простой и редко применяется в промышленности. Он чем-то напоминает перекидывание раствора лопатой. Но происходит это внутри емкости. Емкость бетономешалки для раствора вращается перпендикулярно земле. Под действием силы тяжести бетон падает со стенок и перемешивается. Приготовить большое количество раствора таким способом не получится, т. к. это довольно трудоемкая задача.

Второй метод приготовления раствора является самым качественным. Он подразумевает наличие двигателя, который создает вибрационные волны в растворе. Сама емкость, в которой находятся компоненты раствора не двигается. Хотя такая бетономешалка для раствора обеспечивает отличный результат, но хорошая сумма уйдет на оплату электричества. Происходит это в силу необходимости очень мощного мотора. Механический способ замешивания именно тот, что используется в большинстве доступных бетономешалок. Он объединяет в себе гравитационный метод с миксерными лопастями.

Что можно использовать

Самодельная бетономешалка для приготовления раствора дает возможность задействовать различные компоненты, которые уже давно пылятся на чердаке или заднем дворе. Металлические трубы или уголок подойдут для каркаса. Большие колеса от старой тачки также будут задействованы в бетономешалке. Своими руками легко собрать бетономешалку для раствора из пластиковой или металлической бочки. Последнюю можно купить на станции технического обслуживания, где в них хранятся большие объемы масла. По чертежу также легко собрать бетономешалку из алюминиевого бидона, который прохудился или просто уже не используется. Несколько вариантов будет рассмотрено ниже. Приведенные инструкции и чертежи необязательно использовать, как пошаговое руководство, отыскивая точно такие компоненты. Они могут служить основой для собственного проекта.

У самодельной бетономешалки для раствора есть некоторые плюсы в сравнении с заводской:

  • пригодность к ремонту и доступность деталей;
  • простота хранения;
  • сравнительно меньшая стоимость;
  • легко сконструировать то, что необходимо по потребности.

Если конструкция бетономешалки для раствора буде собрана из подручных средств, тогда не возникнет с поиском компонентов, если что-то выйдет из строя. Для ремонта бетономешалки для раствора не придется нанимать специалистов. То, что собрал, сможешь и обслуживать без посторонней помощи. Докупить, возможно, придется мизерный процент запчастей для бетономешалки, а это значит, что затраты будут невысокими по сравнению с заводской бетономешалкой. Есть возможность подбора параметров бетономешалки для раствора под конкретный собственный объект.

Бетономешалка без двигателя

Это самый простой и доступный вариант, который сможет соорудить практически любой мастер в домашних условиях. Такая бетономешалка для раствора отлично подойдет для тех случаев, когда требуется среднее количество раствора, а также на площадке отсутствует электричество. Для сборки такой бетономешалки понадобится:

  • сварочный аппарат;
  • дюймовая труба;
  • разметочный инструмент;
  • металлический стержень для оси;
  • болгарка;
  • бидон на 40 литров;
  • подшипники.

Первым делом необходимо соорудить базу или каркас для будущей бетономешалки. Для этих целей с помощью болгарки отрезается шесть частей с длиной в 1 м. Из них с помощью сварочного аппарата собираются два равнобедренных треугольника. В верхнем углу между планками приваривается две металлические муфты. Они подбираются такого диаметра, чтобы в них легко могли быть вставлены 2 подшипника. Нижние углы двух треугольников соединяются перемычками, дополнительно можно установить еще две перемычки между треугольниками. Таким образом получится монолитная конструкция, которая обеспечит устойчивость вращающемуся бидону.

Чтобы бетономешалка для раствора не требовала титанических усилий при ее вращении, необходимо уравновесить бидон. Для этих целей можно использовать поместить ее боковой стенкой на тонкую стенку и попытаться найти центр тяжести, при котором ее не будет перевешивать в одну или другую сторону. Это точку необходимо отметить. В стенках сверлится два отверстия. Они должны располагаться друг напротив друга. Их диаметр должен быть на 1 мм больше диаметра арматуры, которая используется в качестве оси. Чтобы закрепить металлический стержень в алюминиевом бидоне, можно использовать фланцы. Собираются они также самостоятельно.

Для них понадобится два небольших отрезка трубы. Ее внутренний диаметр должен быть чуть больше диаметра оси. Также необходимы два небольших кругляшка листового металла. Отрезки трубы привариваются к кругляшкам по центру. В кругляшках сверлиться отверстие, чтобы арматура могла пройти насквозь. Отверстия с диаметром в 4,8 мм сверлятся по всему периметру окружности кругляшка. Они необходимы для фиксации фланца к бидону. Кругляшкам необходимо придать небольшой изгиб, чтобы они плотно прилегали к бидону.

Процесс сборки бетономешалки прост. Каркас уже готов. Подшипники вставляются на свое место в муфты. На конце арматуры для оси делается изгиб для рукоятки. Фланцы с помощью болтов или металлических заклепок фиксируются на бидоне. Рукоятка продевается сквозь первый подшипник, бидон и второй подшипник. Бидон выставляется посередине. Патрубки фланцев привариваются к осевой арматуре. Чтобы ось не выскальзывала по обе стороны от подшипников делаются стопоры. Схематический чертеж готовой бетономешалки для раствора приведен на иллюстрации ниже.

Приготовление раствора в такой конструкции не вызывает никаких трудностей. Достаточно закинуть все составляющие для раствора без воды и перекрутить их несколько раз. После этого в раствор добавляется необходимое количество воды и делается финишное замешивание. Дополнительно такую конструкцию для замешивания раствора можно снабдить колесами от старого трехколесного велосипеда, чтобы ее было легче транспортировать. Работу такого бетоносмесителя можно оценить на видео:

Подобную конструкцию можно бетономешалки для раствора можно соорудить из бочки. Придется немного увеличить габариты рамы. Стержень для удержания бочки должен проходить по диагонали. Тогда будет обеспечиваться достаточное смещение раствора для смешивания составляющих.

Чтобы было проще наглядно представить, как должна выглядеть такая бетономешалка для приготовления смеси, ниже размещена схема. На ней нет размеров, т. к. подбираются они индивидуально. Все компоненты четко обозначены, что поможет при сборке. На чертеже немного отличается рама для бетономешалки. Она выполнена в форме прямоугольников с дополнительной перемычкой. Благодаря такому решению прибор для приготовления смеси получается более устойчивым.

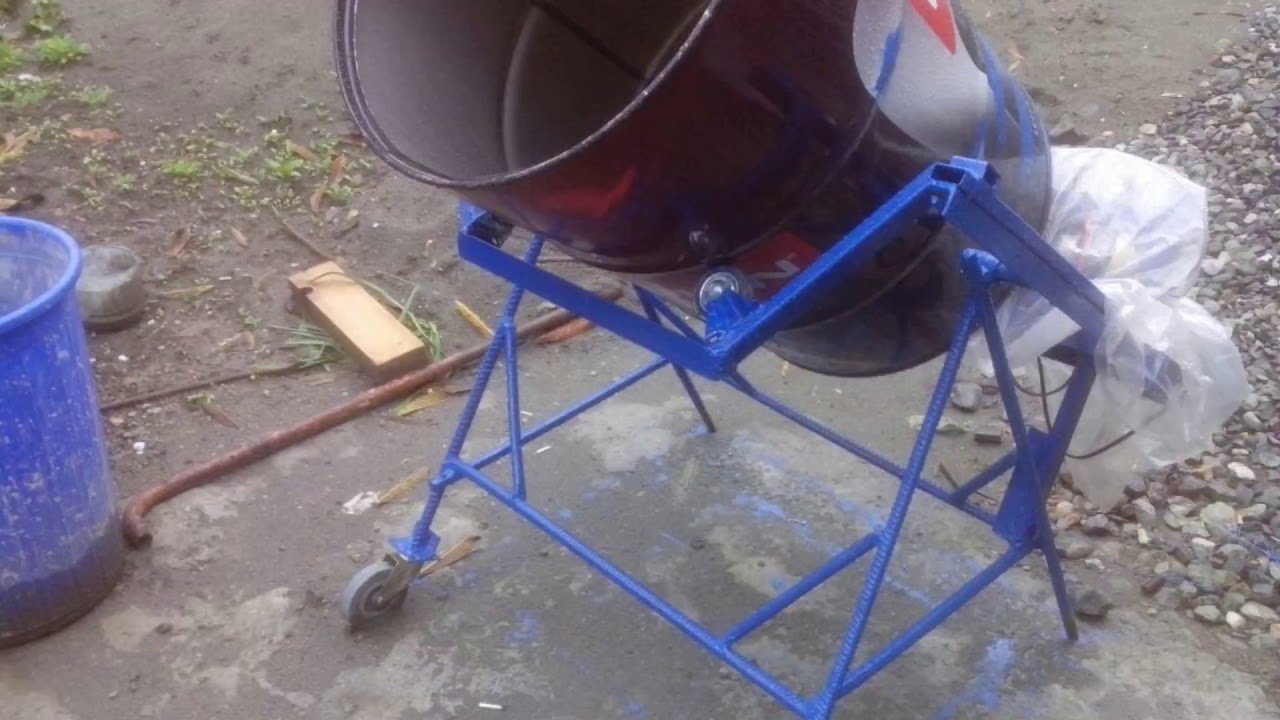

Бетономешалка с приводом

Бетономешалка должна максимально автоматизировать процесс по приготовлению раствора. Именно поэтому стоит подумать о том, как собрать конструкцию с использованием электрического привода. Легко сделать бетономешалку из бочки на 200 литров своими руками. Для работы понадобится:

  • труба для каркаса дюймовая;
  • двигатель от стиральной машины или старого насоса;
  • бочка на 200 литров;
  • кнопка включения;
  • клиновидный ремень;
  • шкивы от стиральной машины большой и маленький;
  • пара шестеренок от стартера.

Чтобы раствор не выпадал из бочки, ее верхушку необходимо уменьшить в диаметре. Для этого через каждые 15 см делается надрез глубиной в 20 см по форме небольшого треугольника. После этого все лопасти загибаются к середине и провариваются.

Большая шестеренка от стартера прикладывается ко дну и делается необходимая разметка, чтобы потом ее можно было закрепить.

Из трубы или уголка собирается рама, которая будет удерживать бочку. Сделать ее можно по образцу, который приведен на фото ниже. Два отрезка трубы просто загибаются под углом в 90 градусов и усиливаются небольшим отрезком листового металла. На нижнюю часть монтируется ось для колес. На перекладине, которая будет удерживать бочку приваривается шкив, на который впоследствии будет закреплена большая шестеренка.

Следующим шагом будет монтаж патрубка с подшипниками, в который устанавливается второй шкив с меньшей шестеренкой. Расстояние необходимо рассчитать таким образом, чтобы шестеренки бетономешалки легко взаимодействовали между собой. Колеса можно использовать от старой тачки или даже от жигуля. Но тогда дополнительно понадобятся ступицы, которые можно найти на разборке.

В нижней части рамы под шестеренками закрепляется двигатель от стиральной машины. Также делается подключение электрической части. В качестве выключателя можно использовать обычный пускатель на 6 ампер.

В последнюю очередь на свое место монтируется бочка, что завершает всю конструкцию. Чтобы в процессе приготовления смеси под весом не согнулся шкив, необходимо сделать два страхующих колеса, которые смогут поддерживать бочку спереди. На иллюстрации видно, каким образом их можно зафиксировать.

Есть еще одни способ изготовить бетономешалку из бочки на 200 литров. В конструкции такого агрегата для приготовления смеси будет отличаться узел, благодаря которому происходит передача вращения от двигателя к емкости. Для сборки такого варианта для приготовления раствора понадобится ненужный автомобильный диск. Вся внутренняя часть вырезается, чтобы остались только две внешние с бортиками. К ним закрепляется ступица, которая связывает их вместе. После этого получившийся узел через резиновые прокладки крепится к бочке бетономешалки.

Вращение будет передаваться от двигателя к меньшему шкиву через ремень. На меньший шкив закрепляется колесо с меньшим диаметром и от него через ремень идет вращение на закрепленный диск.

Вот так эта конструкция выглядит сзади. Можно заметить каким образом закреплены основные узлы на бетономешалке. Двигатель и шкивы должны быть подогнаны таким образом, чтобы ремни двигались прямо без перекосов, т. к. они попросту слетят.

В качестве пускателя для бетономешалки можно использовать обычный автомат, но интереснее задействовать блок от старой стиральной машинки. В нем есть таймер по времени. Запустив его, можно спокойно заниматься другими подготовительными работами. Как только бетономешалка остановилась, можно использовать раствор. Важно помнить, что раствор нельзя оставлять на длительный срок, т. к. вода из него может испариться или сам раствор усядется и потеряет свою вязкость.

Обратите внимание! Отличные бетономешалки получаются из бочек, которые изготовлены из нержавеющей стали. Они более выносливы и нейтральны к компонентам раствора. Правда, вес такой бетономешалки будет несколько выше.

Постарайтесь в чертеже для сборки бетономешалки для раствора предусмотреть возможность изменения угла положения бочки. Для этого основу, на которой будет держаться бак, потребуется закрепить на двух подшипниках и сделать подвижной. Другим вариантом будет реализация упора в передней части бетономешалки. При наличии такого механизма высыпать раствор из бетономешалки будет намного проще и сделать это будет легко непосредственно по месту использования раствора. Видео работы бетономешалки, которая была сделана из бочки своими руками можно посмотреть ниже:

Совет! Бетономешалку для раствора своими руками можно сделать не только из металлической, но и из пластиковой бочки. Для этого понадобится подобрать бочку с толстыми стенками, а также усилить верхнюю часть с помощью металлической пластины, которая будет закреплена кольцом. Количество раствора, который можно будет приготовить зараз сравнительно меньше, чем в металлической бетономешалке, но эффективность не уступает.

Заключение

Как видно, если проявить немного смекалки и посмотреть, что есть в закромах, то можно собрать собственную бетономешалку практически без затрат средств. Правильно собранная бетономешалка не уступит заводской в производительности. К тому же ее не потребуется отправлять на гарантийный ремонт, а все можно будет исправить самостоятельно.

как сделать из бочки, стиральной машины и не только, инструкции с чертежами, фото и видео

Бетоносмесительная машина, или бетономешалка, или бетоньерка — строительное устройство, предназначенное для самостоятельного приготовления качественной строительной смеси. Такая машина может быть стационарной и мобильной, отличающейся назначением и принципом действия. На сегодняшний день бетономешалка, сделанная своими руками, является хорошим вариантом практичного и удобного агрегата. Его изготовление потребует минимальных финансовых затрат.

Виды бетономешалок и принцип их работы

Бетономешалка — техническое устройство, широко применяемое в условиях современного строительства для приготовления бетонного или другого раствора на основе цемента, и представленное очень разными видами или формами. Вне зависимости от типовых характеристик и конструктивных особенностей, основной функцией бетоносмесительной машины или миксера является получение максимальной эффективности в процессе смешивания всех составляющих.

Бетономесители непрерывного действия

Бетономешалки непрерывного действия имеют принудительный процесс смешивания всех составляющих. С конструктивной точки зрения такие агрегаты одинаковы, а основные отличия заключаются в размерах, производительности и форме лопастей для смешивания.

Принцип работы бетономешалки непрерывного действия заключается в принудительном процессе смешивания компонентов раствора

Непрерывные бетоносмесительные машины осуществляют полный набор всех технологических процессов, представленных загрузкой и смешиванием отдельных компонентов, а также выгрузкой готовой смеси из агрегата, что обеспечивается не только производственным, но и контрольным оборудованием.

На схеме показано устройство агрегата непрерывного действия

  • 8 — непрерывный поток компонентов смеси подаётся внутрь корыта;
  • 7 — лопасти, закреплённые на валах внутри корыта под углом 40–45°;
  • 6 — валы внутри корыта;
  • 5 — разгрузочный затвор;
  • 4 — зубчатая пара;
  • 3 — редуктор;
  • 2 — ремённая передача.

Принцип действия миксера основан на загрузке непрерывного потока компонентов ленточными питателями или конвейерами. Одновременная подача сыпучих составляющих и воды позволяет получить в смесительной ёмкости однородный и качественный раствор, который выводится через выгрузочное отверстие и может загружаться непосредственно в специальное транспортное средство.

Технические показатели производительности непрерывных смесителей зависят от объёма раствора, который перемещается за определённое время в направлении оси, а также от размера и угла лопастной части с частотой их вращения. Преимущества такого варианта бетономешалки представлены возможностью готовить растворы и жёсткие бетоны в значительном количестве, а также полной статичностью корпуса. К недостаткам можно отнести необходимость постоянной подачи компонентов, и невозможность получить небольшой объём раствора.

Циклического действия

Установки циклического действия отличаются загрузкой новых составляющих смеси только после полной выгрузки уже готового раствора. Такой вариант миксерного оборудования является более мобильным, а уровень производительности определяется качеством загружаемых компонентов и общим объёмом смесительного резервуара.

Циклические бетономешалки более мобильные

Основная функция циклического устройства заключается в получении высококачественных бетонов подвижного, формовочного и жёсткого типа с наличием специальных добавок. Агрегаты такого вида могут иметь цилиндрический или корытообразный корпус с валом вертикальной или горизонтальной направленности.

Перемешивание раствора происходит при помощи лопастных валов

  • 1 — подшипник;
  • 2 — электрический двигатель;
  • 3 — рамная конструкция;
  • 4 — передача клиноременного типа;
  • 5 — редуктор;
  • 6 — муфта;
  • 7 — корпус агрегата;
  • 8 — лопастная часть;
  • 9 — держатель;
  • 10 — отверстие для загрузки;
  • 11 — вал;
  • 12 — пневматический цилиндр;
  • 13 — затвор;
  • 14 — выгрузочное отверстие агрегата.

Принцип действия обеспечивается вращением лопастей на валах во взаимном направлении, что вызывает включение электрического двигателя и клиноременной передачи. Благодаря предельно равномерному расположению лопастей на валах, такие элементы идеально входят в свободные промежутки. Смешиваемые компоненты доставляются внутрь работающего миксера сквозь отверстие замочного типа, после чего происходит перемешивание при помощи лопастных валов и выгрузка готовой смеси через разгрузочное отверстие, управляемое пневматическим цилиндром.

Преимущества наиболее современных моделей заключаются в высоком качестве смешивания за относительно небольшой временной промежуток и в возможности применения компонентов с разными показателями плотности, в результате чего получается высококачественный готовый состав. Основные минусы циклического оборудования представлены дороговизной и технической сложностью трансмиссии, что предполагает обеспечение регулярного и грамотного технического обслуживания агрегата.

Гравитационные

Вариант строительной машины, отличающийся перемешиванием бетонных смесей за счёт силы тяжести. Гравитационные миксеры представляют собой барабан, который вращается вокруг оси горизонтального или наклонного типа. Обязательным условием функционирования является строго определённое количество лопастных вращений, которое предупреждает переизбыток центробежной силы внутри барабана.

Преимуществами бетономешалки такого типа является простота установки и производительность

Гравитационные строительные миксеры, как правило, предназначены для приготовления смесей, объём которых не превышает один кубический метр. Современная установка мобильного типа очень легко транспортируется. Самыми популярными и распространёнными гравитационными моделями являются бетоносмесительные установки в виде традиционных автобетономешалок.

Частота вращения в бетономешалке такого типа составляе 20 оборотов в минуту

  • 1 — загрузочный ковш;
  • 2 — пара подъёмных барабанов;
  • 3 — самотормозящийся редуктор червячного типа;
  • 4 — фланцевый электрический двигатель;
  • 5 — смесительный барабан с лопастями;
  • 6 — штурвал агрегата;
  • 7 — выходной вал трёхступенчатого редуктора цилиндроконического типа;
  • 8 — концы каната, которыми охватывается ковш;
  • 9 и 10 — концевые выключатели для отключения электрического двигателя;
  • 11 — траверса;
  • 12 — фланцевый электрический двигатель;
  • 13 — одноступенчатый редуктор;
  • 14 — фиксирующее устройство.

Принцип действия: лопастными элементами внутри барабана в процессе их равномерного вращения осуществляется подхватывание, подъём и сброс вниз приготавливаемого раствора. Стандартная частота вращения в гравитационной бетоносмесительной технике ограничивается 20 оборотами в минуту.

Несомненные преимущества любого гравитационного миксера представлены оптимальным соотношением веса установки и общего рабочего объёма ёмкости, простотой и надёжностью конструкции, возможностью использования крупных заполнителей, а также очень низкой энергонагруженностью такого оборудования. К серьёзным недостаткам таких моделей можно отнести низкие показатели универсальности и риск неполучения однородных жёстких смесей.

Принудительные

Бетоносмесительные агрегаты принудительного действия используются в производстве не только подвижных, но и жёстких бетонов формовочного типа, а также позволяют изготавливать лёгкие бетоны со значительным объёмом всевозможных добавок. Принудительные миксеры могут быть оснащены горизонтальным или вертикальным валом, который помещается в корытообразный или цилиндрический корпус.

В такой бетономешалке можно приготовить растворы с различными показателями плотности

В принудительных смесителях обеспечивается качественное перемешивание всех компонентов, а благодаря универсальности конструкции значительно облегчается изготовление бетонов, а также растворов, имеющих различные показатели плотности и уровень подвижности.

Внуть барабана бетономешалки загружаются все компоненты, благодаря лопастям они перемешиваются, и получается качественный раствор

  • 1 — корпус смесителя;
  • 2 — рамная конструкция;
  • 3 — электрический двигатель;
  • 4 — пульт управления агрегатом;
  • 5 — затвор секторного типа;
  • 6 — рукоять привода для открытия затвора;
  • 7 — защитный элемент;
  • 8 — редуктор привода для валов;
  • 9 — защита ремённой передачи;
  • 10 — предохранительная муфта;
  • 11 — смесительный вал.

Принцип действия базируется на загрузке всех компонентов внутрь барабана и способности лопастей в процессе вращения перемешивать составные части с получением однородной и высококачественной массы готового раствора.

Преимущества принудительных строительных миксеров представлены высоким качеством смешивания, надёжностью оборудования и его способностью функционировать даже в тяжёлых условиях, а также незначительными габаритами и лёгкостью транспортировки. К недостаткам относятся отсутствие максимального соотношения веса оборудования к полезному объёму миксера, а также слишком высокая установленная мощность электрического привода.

Как сделать бетономешалку своими руками

Безусловно, замешивание может выполняться в корыте при помощи обычной лопаты, но такой подход очень трудозатратный, не позволяющий получить достаточное количество однородной и качественной смеси, а расход компонентов в этом случае значительно возрастает.

Самостоятельное изготовление бетономешалки не вызывает сложностей даже при отсутствии профессиональных знаний и специальных навыков в данной сфере. Достаточно ознакомиться со схемой изготовления, подготовить необходимый материал и набор инструментов, а также строго придерживаться пошаговой инструкции.

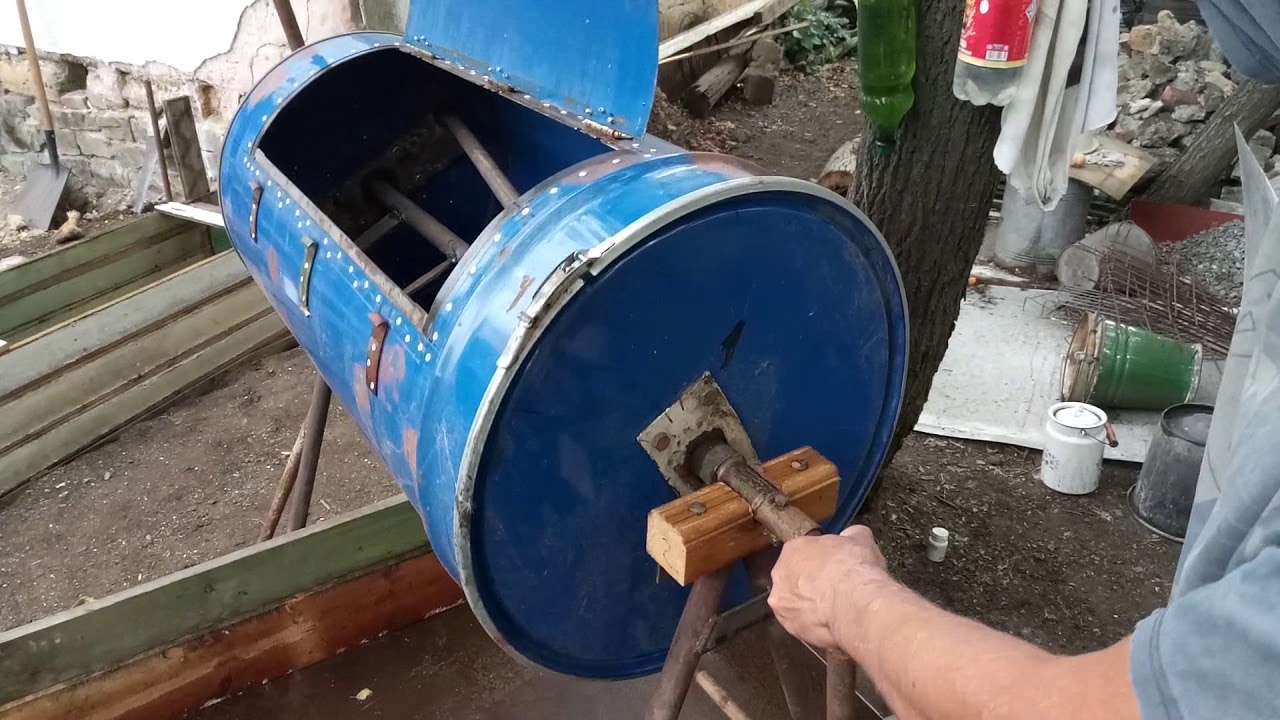

Из бочки

Конструкция имеет своеобразную траекторию движения, в виде оси вращения, идущей через резервуар строго наискось. Простые растворомешалки способны хорошо функционировать при температурном режиме не ниже плюс 2оС, так как конструкцией не обеспечивается прогрев приготавливаемой смеси.

Конструкция такой бетономешалка довольно проста

  • 1 — металлическая бочка;
  • 2 — основание из металлического уголка;
  • 3 — вал из трубы;
  • 4 — система подшипников;
  • 5, 6 — ручка и рукоятка;
  • 7 — люковая крышка;
  • 8 — замковое соединение;
  • 9 — резиновый уплотнитель;
  • 10 — петля.

Приготавливаемый раствор перемещается между двумя стенками, что обеспечивает простоту и эффективность регулярной эксплуатации. Бочковой миксер способен за двадцать оборотов очень хорошо перемешивать около трёх вёдер бетонного раствора.

Материалы и инструменты:

  • металлическая бочка;
  • комплект метизов, представленных болтами, гайками и шайбами;
  • подшипники;
  • арматура для ручки;
  • стандартный металлический уголок;
  • сварочный аппарат;
  • электрическая дрель;
  • «болгарка» или ножовка для работы с металлом;
  • гаечные ключи;
  • уровень, рулетка и маркёр.

Пошаговый процесс изготовления:

  1. Просверлить отверстия на торцах бочки под установку вала.
  2. Установить на наружной части крышек подшипники под поворотную рукоятку.
  3. Вырезать отверстие для беспрепятственного извлечения готового раствора.
  4. Уплотнить дверцу резиной.
  5. Зафиксировать дверцу откидными петлями на шарнирных задвижках.
  6. Сварить из металлических уголков опорную рамную конструкцию.
  7. Оснастить вал лопастями из стального листа.
  8. Установить вал и поворотные ручки.
  9. Расположить бочку на опорной металлической конструкции.

При желании конструкцию может дополнить электрический двигатель, редуктор для понижения крутящего момента, клиновидный ремень и влагозащитный выключатель, а также система проводов. В работе такая модель бетономешалки менее устойчива, поэтому нуждается в обязательном обеспечении качественной дополнительной фиксации.

Из стиральной машины

Строительный миксер, изготовленный на основе стиральной машины, отличается достаточно высокой производительностью. В процессе барабанного вращения необходима стабильная устойчивость, но наличие определённого диссонанса объясняется составляющими раствора, постоянно смещающими центр тяжести. По этой причине нужно решить вопрос надёжного основания или каркаса для установки бетонного миксера, выполненного с использованием стиральной машины.

Самая устойчивая геометрическая фигура — треугольник, который выдерживает значительные нагрузки и хорошо сохраняет своё положение. Преимущества бетономешалки, самостоятельно собираемой на основе стиральной машины, представлены индивидуальным подбором высоты, но оптимальным вариантом является конструкция с нижней точкой расположения ёмкости на уровне 50–80 см. Объём готового цементного раствора напрямую зависит от размеров бака стиральной машины.

Чтобы обеспечить устойчивость, нужно сделать надёжное основание для бетономешалки

Материалы и инструменты:

  • сварочный аппарат;
  • электрическая дрель;
  • стандартный набор отвёрток;
  • ножовка для работы с металлом;
  • ёмкость из стиральной машины;
  • металлические уголки или труба для изготовления рамного каркаса;
  • стальной лист для изготовления лопастей.

При желании изготовить самостоятельно шнековую бетономешалку необходимо сделать специальный вал.

Пошаговый процесс изготовления:

  1. Заделать сливное отверстие в рабочей стиральной машины активаторного типа.
  2. Изготовить поворотный механизм из металлических уголков или трубы.
  3. Установить стиральную машину на поворотный опрокидываемый механизм.
  4. Установить раму на «ножки» высотой полметра для обеспечения максимальной устойчивости конструкции.

Важно не выполнять жёсткое крепление резервуара по периметру рамы, а установка на навес должна позволять осуществлять опрокидывание с упором на рамное основание. Фиксируется такая конструкция на основе стиральной машины активаторного типа всего четырьмя металлическими уголками. Работоспособность готового строительного миксера обеспечивается подключением агрегата к сети 220 В.

Из фляги

Традиционные фляги из-под молока или краски способны стать отличной базой, используемой в изготовлении компактной бетономешалки. Технологические возможности позволяют выполнить раму на основе металлических уголков или труб, а также обычных деревянных брусков. Как правило, внутри такого миксера одномоментно можно изготовить три ведра бетонного раствора.

Компактная бетономешалка, позволяющая приготовить три ведра раствора за один приём

Флягу необходимо располагать в наклонном положении, используя с этой целью четыре обычные вращающиеся опоры или рамную конструкцию с углом в 20–30° по отношению к горизонту. Таким образом, устройству обеспечивается вращение агрегата в соответствии с продольной осью.

Фотогалерея: составные элементы самодельной бетономешалки на основе фляги

Самодельную ручную бетономешалку можно изготовить в течение пары часов, используя с этой целью молочную флягу и практически любой металлический лом.

Материалы и инструменты:

  • сварочный аппарат;
  • электрическая дрель;
  • отвёртки;
  • ножовка для работы с металлами;
  • металлическая фляга;
  • металлические уголки для изготовления рамного каркаса.

Пошаговый процесс изготовления:

  • Высверлить отверстия для установки рукояти.
  • Пропустить ось, оснащённую ручкой, через просверленные во фляге отверстия.
  • Изготовить опорную металлическую конструкцию рамы.
  • Установить агрегат на раму.

Лёгкая эксплуатация строительного миксера обеспечивается обязательной сбалансированностью такого агрегата, поэтому ось пропускается только через центр тяжести. Втулками для оси могут послужить обычные водопроводные муфты, а упоры выполняются приваркой к осевой части гаек, смазанных литолом или солидолом. Такой вариант в работе очень прост, но большое количество раствора промешивается недостаточно хорошо и быстро.

Варианты бетономешалок для самостоятельного изготовления (с чертежами)

Существует несколько легко выполнимых самостоятельно вариантов строительных миксеров, которые доказали свою высокую эффективность в приготовлении бетонных растворов разного объёма.

Механический вариант

Главным преимуществом является достаточно большой объем, а для оснащения может быть использован как электрический, так и ручной привод. Выгрузка готового состава выполняется традиционным наклоном конструкции набок.

Основной минус такой цилиндрической бадьи заключается в недостаточно качественном перемешивании раствора в угловых зонах и риском разбрызгивания смеси при слишком большой оборотистости конструкции. Модель способна замешать простую смесь в течение пяти минут, а перемешивание сухих компонентов занимает не более десяти минут.

Комбинированный горизонтальный вариант с гребёнками

Электрическая или ручная конструкция на основе цилиндрического резервуара с высокой однородностью и отличной скоростью смешивания. Устройство также имеет высокую скорость и качество процедуры изготовления раствора. Для замешивания одной партии раствора достаточно выполнить всего четыре оборота ручки.

Бетономешалки комбинированного типа обладают хорошей скоростью смешивания

Недостаток состоит в конструкционной сложности и большом количестве составных частей, а повышенного внимания требует установка разгрузочного люка с высококачественными и очень надёжными уплотнителями, шпингалетами и петлями.

Гребёнки изготавливаются из обычных металлических уголков

Для изготовления гребёнки следует использовать металлические уголки, которые надёжно фиксируются на основании.

Для надёжности и устойчивости под бетономешалку рекомендуется сделать основание

Для сваривания боковых стоек используются подкосы, швеллера, разрезанные на отдельные элементы, а также прочные металлические уголки.

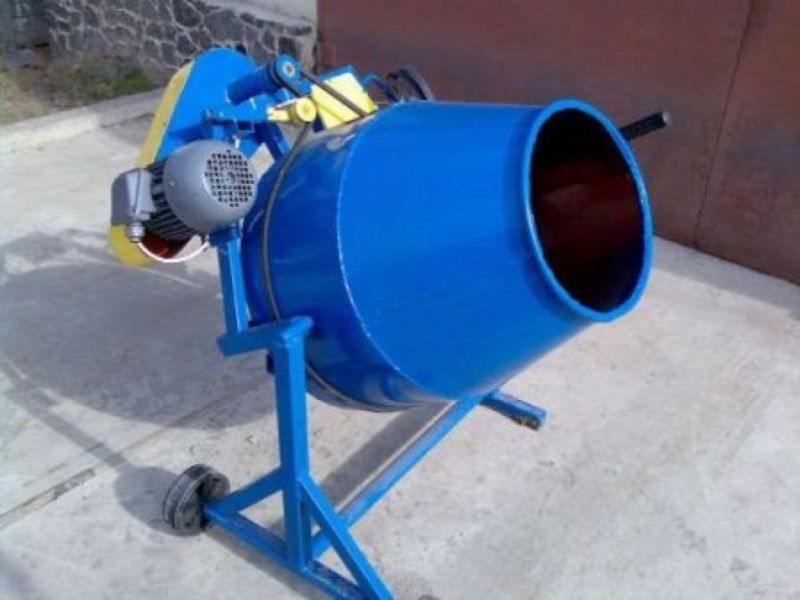

Электрический вариант

Наиболее распространённая и востребованная конструкция строительного миксера, чаще всего выполняемая своими руками. На сегодняшний день известно огромное количество вариаций такого агрегата, которые могут иметь некоторые различия в плане конструкции и технических характеристик.

Такой строительный миксер способе обеспечить немалый выход готового раствора

Оптимальным вариантом принято считать использование цилиндрического резервуара, в котором донную часть и горловину в обязательном порядке необходимо укреплять привариваемыми крест-накрест планками. Для такой рамной электрической бетоносмесительной конструкции, надёжно приваренной на оси, характерна высокая производительность и достаточный выход готового раствора.

Некоторую сложность может вызывать сборка ёмкости, вращаемой вместе с осевым элементом, что обусловлено необходимостью выполнить высокопрочную рамную конструкцию. Тем не менее именно благодаря такой технической особенности, электрическая бетономешалка может эксплуатироваться максимально продолжительное время.

Вибрационный вариант

При наличии перфоратора с показателями мощности 1,0–1,3 кВт и ударного принудительного механизма, вполне можно выполнить самодельную вибрационную бетоносмесительную машину.

В данной конструкции нужно учесть, что расстояние до донной части должно соответствовать радиусу агрегата

При изготовлении такой конструкции необходимо помнить, что используемый резервуар должен быть круглым и высоким, не очень широким, располагающимся на оси. Стандартное расстояние до донной части должно соответствовать радиусу агрегата. Категорически нельзя использовать любые плоские ёмкости, изготовленные из листового металла. В таком резервуаре отсутствует необходимое для смешивания раствора возбуждение волн. Оптимальным вариантом является использование пары металлических тарелок, сложенных вместе, а диаметр вибратора должен быть четверть метра на каждые 1,3 кВт мощности.

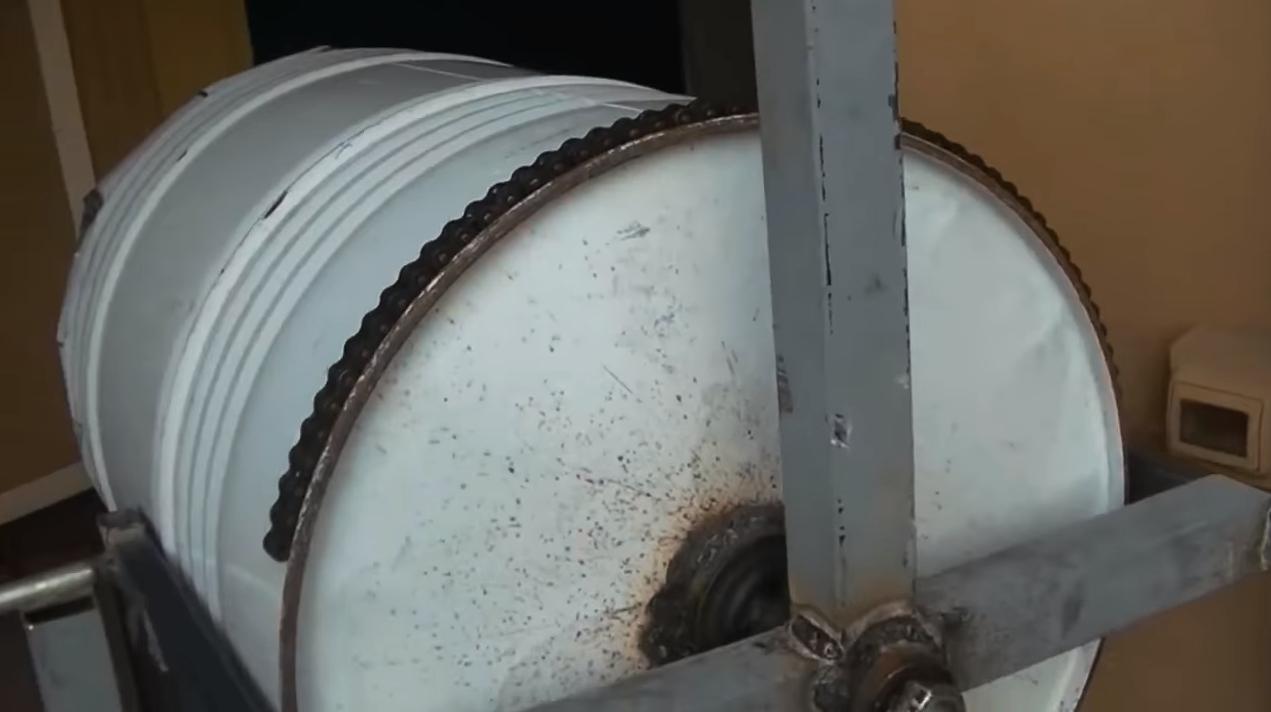

Современный бочковый вариант

Интересная с точки зрения технических характеристик конструкция, которая легко может быть выполнена в соответствии с расположенными ниже пошаговыми иллюстрациями. Необходимо подготовить двухсотлитровую бочку, электрический двигатель на 250 Вт и 1430 оборотов, а также колесо от обычного мотоцикла, два ремня и парочку сваренных друг с другом колец. Шкив надёжно приваривается к донной части резервуара. Рамная конструкция изготавливается на основе швеллера и прочной металлической трубы.

Фотогалерея: изготовление бетономешалки из обычной бочки

Видео: самодельная бетономешалка в работе

Видео: изготовление бетономесильного агрегата из бочки

Таким образом, стандартная готовая конструкция изготовленного самостоятельно строительного миксера представлена стационарной или передвижной станиной, замешивающими рабочими элементами, резервуаром для непосредственного процесса смешивания и разгрузочным механизмом. Также к важным частям конструкции относятся трансмиссия и бензиновый или электрический движущий агрегат.

Выполнить самостоятельно эффективный бетоносмесительный агрегат совсем несложно, но следует помнить, что расстояние от шестерней до шкивов должно быть максимально грамотно выверено ещё до выполнения монтажных работ. Невозможность подключения к бетономешалке заземляющего контракта нивелируется электрификацией устройства посредством стандартного УЗО, а все движущиеся внутренние части должны в обязательном порядке оснащаться защитными кожухами. Стартовый запуск бетоносмесительной машины осуществляется в холостом режиме, но приготовление первого бетонного раствора не должно составлять загрузку устройства на полный объём.

Оцените статью: Поделитесь с друзьями!

схема сборки из бочки или стиральной машины, видео

Преимущества механизированного способа приготовления строительных смесей перед ручным хорошо известны: при минимальных трудозатратах раствор получается более однородным и качественным. При отсутствии или внезапной поломке заводского оборудования на помощь приходит самодельная бетономешалка, собираемая из любой подходящей емкости. При выборе чертежа ориентирами служат ожидаемая производительность (объем чаши), способ перемешивания (гравитационный, принудительный или комбинированный) и тип привода (ручной, электрический или бензиновый). Акцент делается на достижении максимальной герметичности, устойчивости и удобном расположении перемешивающих элементов.

Оглавление:

  1. Особенности самоделок
  2. Сборка на основе бочки своими силами
  3. Смеситель из стиральной машины
  4. Полезные рекомендации

Из чего и как сделать бетономешалку своими руками?

Стандартная схема включает деревянный или металлический каркас, рабочую чашу, электрический двигатель или ручку для вращения и передаточный механизм. Для удобства перемещения оснащают колесами, для упрощения выгрузки – поворотным устройством. Значительные требования выдвигаются к емкости для перемешивания, минимальная толщина ее стенок составляет 3 мм, внутренний объем – 150-200 л (при этом в стандартном режиме он загружается далеко не полностью). Подходящими характеристиками обладают металлические бочки, бидоны для молока, соединенные эмалированные тазы, корпуса стиральных машин с вертикальной нагрузкой, при их отсутствии можно сделать из толстого листа стали. В этом случае отдельные элементы бадьи свариваются или скрепляются с помощью болтов.

Далее следует определиться с типом привода и передаточного механизма. Лучший вариант – использование двигателя от стиральной машины, он обеспечивает оптимальную частоту оборотов (в пределах 1300-1450 об/мин, 25-40 оборотов бочки после редуктора) и выдерживает значительные эксплуатационные нагрузки.  Он может достаточно долго работать без перегрева в непрерывном режиме или при небольших паузах для охлаждения, у многих из них еще действует таймер. При покупке готовых двигателей отталкиваются от мощности, указанной в инструкции, рекомендуемый минимум для самоделок составляет 12 Вт/л для неподвижных агрегатов с принудительным замесом, 15 – горизонтальных гравитационных, 20 – наклонных вращающихся моделей.

Для преобразования вращающего момента выбирается ременная, цепная или зубчатая передача. Расчет звеньев или диаметра колес проводится из учета максимально допустимой итоговой частоты оборотов – 50 в минуту, лучше меньше. При изготовлении наклонного смесителя предпочтение отдается прямому редуктору, горизонтальной – угловому. Лучше всего для данных целей подходят маховик, шестерня для подключения к нему стартера или ступица колес от старого легкового автомобиля, в остальных случаях для обеспечения правильной передачи требуется сложный расчет.

Пошаговое руководство по сборке ручной бетономешалки из бочки

Простейшим вариантом является насаженная на металлическую трубу молочная фляга или цилиндрическая бадья с прорезанным люком для засыпки компонентов и выгрузки раствора. Лучшие результаты при этом достигаются при реализации схемы с рабочей осью, проходящей строго по диагонали, отпадает необходимость в наваривании внутренних выступов или лопастей, качество получаемых смесей считается приемлемым.

  • Подготовка емкости. Работы начинаются с осмотра бочки и оценки ее состояния, она считается подходящей для собирания бетономешалки при отсутствии на стенках дефектов и тонких участков. Одно дно оставляется цельным и герметичным, во втором прорезается люк (1/3 от общей площади), отрезанный кусок насаживается на петли, уплотняется прокладками с внутренней стороны и закрывается замком. С двух сторон просверливаются отверстия для насадки чаши на рабочую ось.
  • Сварка треугольной или квадратной стационарной рамы из металлических уголков с шириной не менее 100×100 мм.
  • Подготовка вала: металлическая труба зачищается шкуркой.
  • Насадка бочки на ось.
  • Установка подшипников в верхней части рамы, соединение всех элементов, приварка с одной или двух сторон ручки.
  • Окрашивание корпуса и рамы грунтами и эмалями с антикоррозийными свойствами.

При желании такая бетономешалка из бочки достаточно быстро подключается к электроприводу. В этом случае к рабочему валу приваривается широкий зубчатый венец или колесо, на одной с ним плоскости к раме фиксируется двигатель с венцом поменьше и обеспечивается цепная или ременная передача. Проблемы при эксплуатации такой модели связаны с риском протекания воды через люк, на достижение нужной герметичности уходит много сил, а замковые соединения не всегда выдерживают вес перемешивающегося раствора.

Важным требованиям является прокладка и закрепление по краям резины или силикона.

Инструкция по сборке бетоносмесителя принудительного действия

Отличием от предыдущей схемы является наличие наваренных на рабочий вал лопастей, обеспечивающих равномерное перемешивание компонентов с любой плотностью. Для работы используется старая стиральная машинка, основные этапы включают:

  • Подготовку рамы из толстого деревянного бруса или металла. В первом случае для соединения отдельных элементов используются система пазов или саморезы, во втором они образуют жесткий каркас с помощью сварочного аппарата. На этом этапе также предусматривается расположение поворотного механизма, облегчающего процесс выгрузки раствора.
  • Демонтаж двигателя из стиральной машины и замена его валом.
  • Нарезка из толстого листа стали лопастей и прикручивание их к оси при помощи болтов. Чем толще будет металл, тем лучше, ввиду высокой степени износа рекомендуемым минимумом является 3 мм.
  • Герметизация сливного отверстия бака.
  • Фиксация емкости на жесткую основу.
  • Подключение электродвигателя, оптимальным вариантом будет зубчатая передача.
  • Монтаж защитного кожуха.

Профессиональные самодельные бетономешалки собираются по готовым чертежам, их отличительной чертой является форма рабочей емкости в виде груши (с сужающимися краями). Ее можно сделать самостоятельно из простой бочки, но лучшие показатели качества растворов и прочности и надежности самого агрегата достигаются при вырезке конусообразных элементов из цельного листа металла и сварке их между собой. Внутри привариваются как минимум две симметричные лопасти, крепление вала на подшипники проводится в первую очередь и лишь потом устанавливается двигатель и редукторная передача.

Нюансы технологии сборки, советы и рекомендации

Основные проблемы связаны с организацией правильной передачи крутящегося момента на вал и обеспечением удобной выгрузки, герметичности и устойчивости. При планировании частого использования предпочтение отдается моделям, поворачивающимся в разные стороны с механизмом фиксации рабочей емкости в определенном положении (ограничителями поворотных шестерней). Для упрощения процесса замеса и обеспечения безопасной и длительной эксплуатации самодельной бетономешалки советуется:

1. Соблюдать соосность и симметричность при размещении лопастей или зубьев внутри бочки или сваренной бадьи. Их сдвиг относительно центра тяжести или друг друга приводит к некачественному перемешиванию раствора, возникновению бокового биения, дополнительным нагрузкам на стенки чаши и быстрому выходу из строя.

2. Зачищать металлические детали от ржавчины и обрабатывать их антикоррозийными грунтами. По окончании сборки смеситель окрашивается еще раз.

3. Устанавливать дополнительные ребра жесткости для улучшения устойчивости как стационарных, так и перемещаемых агрегатов. Во втором случае к нижней части основания привариваются колеса от старой тачки.

4. Сделать две ручки при сборке бетономешалки с ручным приводом. Это позволит вращать ее с любой удобной стороны самому или задействовать силы двух человек.

5. Отслеживать состояние шкивов и аналогичных элементов, соединяющих редуктор и двигатель. Они не должны быть сильно ослабленными или натянутыми, ременная, цепная или зубчатая передача фиксируется на одной плоскости с венцом, закрепленным на основном рабочем валу.

6. Подключать кабель питания к двигателю через пускатель с кнопкой.

7. Использовать однородные виды металла.

8. Предусмотреть защиту двигателя от брызг строительного раствора, такой кожух проще всего соорудить из крупноперфорированного жестяного или стального листа.

9. Делать периодическую проверку и подтягивание соединений болтов бетономешалки.

Самодельная бетономешалка – как сделать сложную работу проще

При подготовке к строительству частного дома первое, что нужно сделать, это подобрать все материалы, необходимые для работы, а также выбрать инструмент и оборудование, которые позволят оптимально решить задачи строительства.

Возведение загородного дома начинается с закладки фундамента и первый материал, который вам понадобится это, конечно, бетон. Можно замешать вручную, но зачем, когда можно создать из подручных средств самодельную бетономешалку.

Покупать бетономешалку для одного раза не имеет смысла, а поэтому наилучшим решением будет изготовление ее своими руками. Наверняка найти старую бочку будет не сложным делом.

Самодельная бетономешалка

Как сделать бетономешалку своими руками?

Чтобы получить бетон, необходимо в правильных пропорциях смешать различные ингредиенты: вода, песок и прочее. Чтобы сделать это максимально быстро - применяют бетономешалку. Бетон используют в ремонтных работах при закладке фундамента дома, устройстве стяжек для стен, пола и других строительных работ.

Повторить устройство простой бетономешалки не составляет особых сложностей. Вот из чего она состоит:

  • емкость для смешивания «ингредиентов»;
  • ось вращения;
  • двигатель и основа, на которой устанавливается емкость для перемешивания;
  • внутри емкости для перемешивания устанавливают лопатки для лучшего взбалтывания различных компонентов.

Как видим, ничего сложного нет, а значит, сделать самодельную бетономешалку из бочки можно самостоятельно. Построив такое устройство единожды, можно обзавестись полезным в хозяйстве инструментом, который всегда будет под рукой при выполнении других строительных работ.

Подготавливаем материалы для изготовления самодельной бетономешалки

Для того, чтобы сделать самодельную бетономешалку необходимо заранее подготовить весь необходимый инструмент, а также нужные материалы. Впрочем, даже особого инструмента может не потребоваться. Если делать крепления на болтах, то применение, например, сварочного аппарата может и не понадобится.

В первую очередь, для работы будет нужна дрель, набор отверток различного калибра, а также ножовка по металлу. Для емкости, в которой будут смешиваться компоненты бетона, потребуется главное - бочка (не менее 200 литров).

Очень хорошо, если дно бочки будет несъёмным или заварено, чтобы оно не отвалилось при смешивании.

Металлический уголок можно использовать в качестве рамы, а вместо двигателя, который будет задавать крутящий момент всей конструкции, можно использовать бензиновый мотор или мотор от дрели-миксера. Мощность мотора должна быть не менее 1300 Вт.

В бочке, верхняя крышка должна быть прочно закреплена.

Также необходимо подумать над тем, какой механизм необходим: передвижной или стационарный. В зависимости от этого можно подкорректировать чертежи и планы конструкции.

Как сделать самодельную бетономешалку – процесс изготовления

Давайте рассмотрим основные этапы работы. Построим основу для будущей конструкции. Она должна выдерживать большие нагрузки и быть достаточно прочной.

  • Основу можно соорудить из строительного уголка, это обусловлено тем, что вес бочки с бетоном может быть достаточно большим, поэтому уголок должен удерживать всю конструкцию. Для лучшего эффекта можно использовать сварку, но, если аппарата нет в наличии, то закрепить конструкцию большими болтами.

  • Бочка при креплении к основанию должна быть наклонена под углом в 35 градусов. Что касается привода для перемешивания, то он может быть ручным или электрическим. Естественно, что электрический будет значительно лучше.

  • Затем на раму нужно установить редуктор, а уже потом - двигатель, после этого идет установка самой емкости для замешивания бетона.

  • На редукторе устанавливается бочка, а на том месте, где стоит малый шкив, нужно установить шестерню. Самая главная часть всей конструкции – двигатель, который должен надежным образом крепиться к кронштейну на бочке.

  • После всех вышеприведенных этапов изготавливается арматурная ручка для дальнейшего закрепления ее к нижней части кронштейна.

Если есть возможность использовать сварочный аппарат, то это будет лучшим решением, чем крепление болтами. Итак, построить бетономешалку несложно. Главное, иметь все инструменты и материалы. Зато, когда она будет построена, вы будете иметь отличный недорогой инструмент, который пригодится еще не раз!

Как сделать самодельную бетономешалку - видео

вариант из бочки и другие

На современном этапе развития строительных технологий, ни одна постройка не может обойтись без применения такого приспособления, как бетономешалка.

Бетон является основным элементом как масштабного строительства, так и локального. Дачные участки просто не могут обойтись без бетономешалки, поскольку с ее помощью всегда можно подправить погрешности строительства или просто укрепить колодец либо другие огородные конструкции.

Разумеется, вариант замеса бетона с помощью обычной совковой лопаты никто не отменял. Но он слишком трудоемкий, к тому же позволяет замешивать лишь небольшие объемы бетона.

Затрата сил и времени колоссальная. Кроме того, бетон достаточно быстро застаивается, поэтому нередко смешивание бетона лопатой может превратиться в совершенно бесполезную затею.

Рынок строительных материалов изобилует уже готовыми бетономешалками, которые в большинстве случае оказываются не по карману простым дачникам.

На помощь приходит самодельная бетономешалка, сделанная своими руками.

Подробные инструкции и наглядное пособие будет представлено ниже.

Чертежи и конструкции самодельных бетономешалок

В первую очередь для бетономешалки необходимо подготовить тару таких размеров, которая будет уместна для ваших видов работ.

Не стоит выбирать маленькие емкости. В них бетон достаточно быстро застоится, а если объема переработанного материала вам окажется мало, потребуется снова замешивать его. Наиболее приемлемый объем емкости — 200 литров.

Следующим шагом вырежете дно средних размеров в вашей будущей бетономешалке.

Обратите внимание на то, что любая бетономешалка должна быть прочной и устойчивой. Рекомендуется максимально ответственно подойти к изготовлению, так как любые неточности сразу же приведут к поломке сооружения.

В том случае, если предполагаемый объем работы бетономешалки будет не очень большим, то его остов вполне может быть деревянным.

Средних размеров брус может быть от 10х10 до 20х20, не более и не менее.

Важно, чтобы соединение деталей в раме должно основываться на приципе «в шип». Кроме того, оно в обязательном порядке должно быть промазано клеем и посажено на саморезы.

Такая конструкция гарантирует длительный срок эксплуатации бетономешалки.

Рама для бетономешалки должна быть металлической. Для того чтобы сконструировать ее, заранее запаситесь уголком небольших размеров. За его ответствуем также подойдет швеллер. Гайки, заклепки или даже сварка поможет вам сложить конструкцию.

Что касается двигателя, то в самодельных бетономешалках часто используют мотор от старых автомобилей или скутеров. Опять же, если объемы производства будут незначительным.

Мотор от старой стиральной машинки также придется очень кстати. Его преимущество в том, что он может работать достаточно долго, при этом не перегорая.

Чертежи самодельных бетономешалок в фото — галерее.

В процессе смешивания бетона, важное значение имеет момент кручения бетона. Мотор от стиральной машинки изначально для этого и был предназначен, поэтому способен выдержать любую нагрузку.

Для бетономешалки подойдет небольшое количество оборотов — 25 оборотов в минуту.

Для того, чтобы обеспечить это количество, необходимы редукторы. Важно, чтобы они были разных схем. Самый примитивный редуктор — это тот, который состоит из шкива и ремня.

Как вариант, это бетономешалка с мотором от старого мопеда или, как уже говорилось ранее, скутера. Его преимущество в том, что это вариант очень компактен и мобилен, так как для его функционирования не нужна электроэнергия. Даже на большом участке сада его можно перемещать и транспортировать без лишних хлопот и неудобств.

Но что касается редуктора, то он, разумеется, должен быть цепным. В противном случае такая конструкция просто не будет функционировать.

В ролике подробно рассказано и показано, как делается бетономешалка своими руками с чертежами и наглядным пособием по изготовлению.

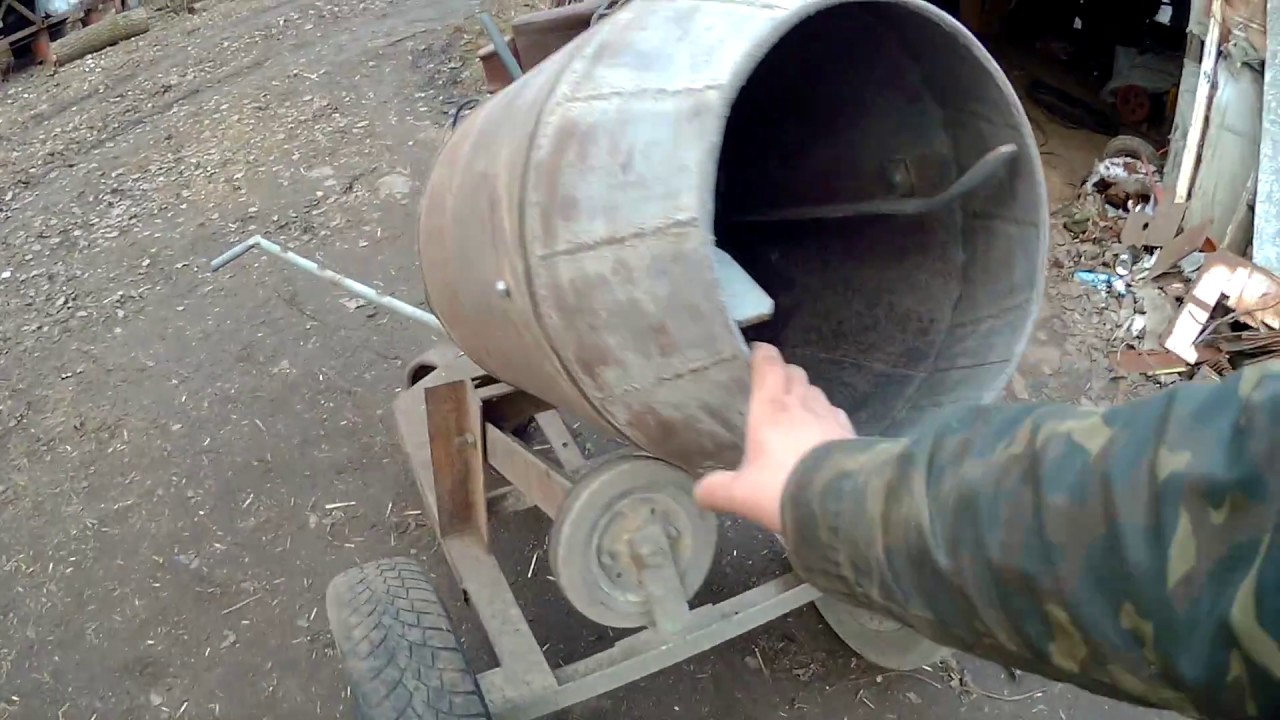

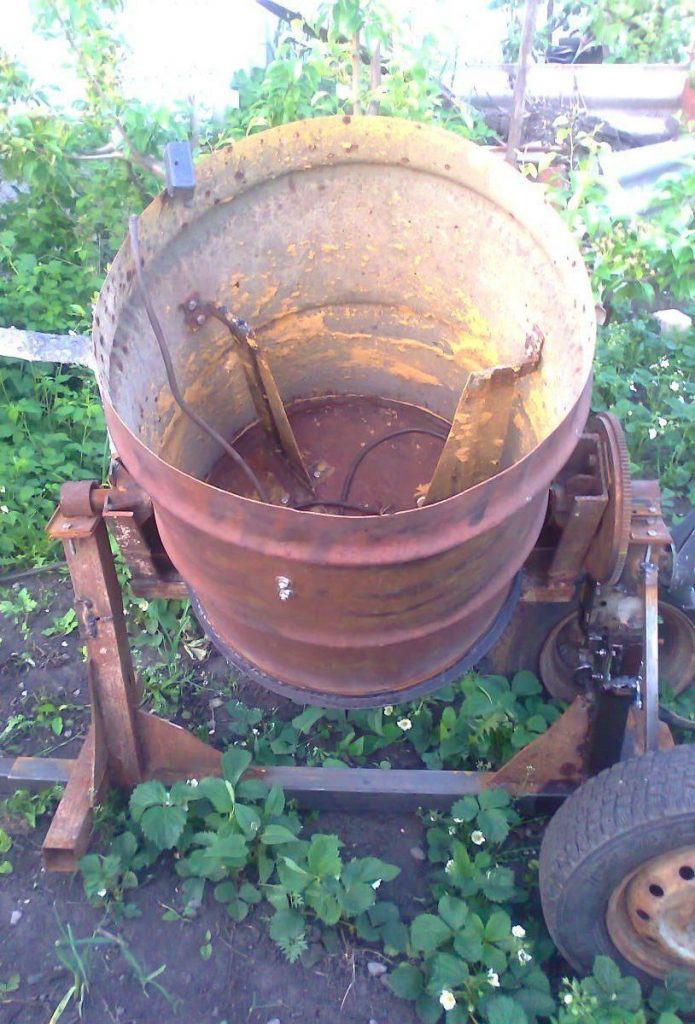

Бетономешалка из бочки

Самодельная бетономешалка из бочки является одной из простейших конструкций для изготовления своими руками. Но в то же время, она способна очень качественно перемешивать бетон и притом, достаточно длительный срок.

Для того чтобы начать использовать ее, вам не потребуется ни бензин, ни электричество.

Чертеж бетономешалки из бочки

Главным образом вам необходимо найти подходящую бочку. Обратите внимание на то, чтобы в ней не было дырок и отсутствовала ржавчина.

У бочки обязательно должно быть надежное дно и хорошая крышка. Если одна из этих составляющих будет отсутствовать, то вам придется ее приварить либо закрепить каким-либо иным способом.

Далее, с обоих сторон нужно закрепить фланцы с подшипниками и уже после этого вырезать небольшое отверстие с одного бока бочки. Закрепите вырезанное отверстие шарнирами, чтобы была возможность в любой момент открыть и закрыть этот люк.

Для того, чтобы надежно прикрепить ваше сооружение к земле, через него должен быть продет вал. Затем, в вырезанный ранее люк можно засыпать требуемые ингредиенты и плотно закрыть крышку. Запустите механизм в действие, и через некоторое время ваша смесь будет готова.

Обратите внимание на то, что конструкция, основой которой является бочка, способна перемешать и другие рабочие, строительные материалы.

На видео бетономешалка из бочки на основе двигателя от стиральной машины.

В качестве основы — стиральная машина

Прежде всего стоит отметить, что лучше всего подойдет машинка, которая имеют вертикальную загрузку.

Но даже если таковая отсутствует — это не беда. При желании, бетономешалку можно смастерить абсолютно из любой модели. Самое главное, она обязательно должна иметь емкость для активатора, который сразу же следует заменить.

Редуктор для бетономешалки

А на его место установить вал, который будет подходить соразмерно.

Далее, внутри каждой машинки есть резьба, на которой следует аккуратно закрепить скобы и лопасти. Они должны также соответствовать размерам машинки.

Важное условие: и скобы и лопасти должны располагаться строго симметрично. Срок жизни этого приспособления будет во много зависеть от такого условия.

Обратите внимание на то, что скобы обязательно должны иметь одно посадочное отверстие. А соединены они должны быть перпендикулярным способом.

Каждая стиральная машинка имеет сливное отверстие разной формы. Для того чтобы не повредить его при замешивании бетона, слив необходимо закрепить или вовсе поменять, а впоследствии заглушить.

На фото бетономешалка из стиральной машинки

Самодельная бетономешалка из стиральной машинки не пригодна для больших объемов работ по многим причинам. Зато в остальном, она будет просто незаменима.

К тому же, придаст вашей технике вторую жизнь, что в первую очередь, сбережет ваши средства.

Типичные ошибки

В процессе изготовления этого приспособления может возникнуть ряд ошибок, которые необходимо заранее предусмотреть и по возможности, не допустить:

  1. Во-первых, любая емкость, которую вы будете использовать, должна быть качественной. Заранее проверьте на предмет дырок, ржавчины или иного рода порчи.
  2. Во-вторых, следовать инструкции необходимо детально. Поскольку все отклонения приведут к несогласованности ваших действий, а значит, есть риск в итоге получить некачественную бетономешалку.
  3. В-третьих, металлические рамы, которые вам потребуются для бетономешалки, нельзя сваривать с чугуном. Это только усложнит ваш и без того нелегкий труд.
  4. В-четвертых, старайтесь не перегружать ваш прибор лишней массой. Если вы рассчитываете на небольшой объем бетона, значит не превышайте его.

Любой умелец всегда может сберечь приличную сумму денег, если будет знать, как сделать бетономешалку своими руками. К тому же сделать это не так уже сложно.

Достаточно иметь минимум строительных материалов, инструментов, находчивость и внимание.

Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции.

Приступать к сооружению лучше вдвоем или втроем. Одному человеку будет не под силу справиться с объемом работы, который нужно будет выполнять единовременно.

Как сделать бетономешалку своими руками

Когда возникает необходимость цементирования объемной конструкции, потребуется большое количество бетонной смеси. Если финансовые возможности позволяют, готовый раствор заказывается на заводе, а если с финансами туго, люди вынуждены готовить его самостоятельно, а без бетономешалки тут не обойтись.

Стоимость этого устройства, даже в самом скромном исполнении, превышает размер минимальной зарплаты по стране, поэтому вопрос о том, как сделать бетономешалку своими руками, крайне актуален для собственников земельных участков.

Устройство смесителя очень простое, бетономешалка состоит из барабана для смешивания раствора, оси вращения, рамы и двигателя. Внутри барабана нужно будет расположить лопасти (лопатки) для лучшего смешивания материалов. Так что ничего сложного в том, как сделать бетономешалку своими руками нет, поэтому можно смело приступать!

Делаем барабан

Сердце бетономешалки — это емкость, в которой происходит смешивание материалов. Эту емкость называют барабаном, бадьей, чашей и даже грушей. Произведенная промышленным способом, груша преимущественно отливается из стали. Однако встречаются модели с пластиковым и даже чугунным барабаном.

Самым доступным способом того, как сделать бетономешалку своими руками будет использование металлической бочки. Если есть пластиковая бочка — можно использовать ее.

Главное, чтобы объем бочки был достаточным — желательно не менее 200 литров.

В боковых стенках бочки следует просверлить небольшие отверстия для закрепления оси вращения. В корпусе бочки нужно сделать окно для загрузки материалов и выгрузки готового бетона. Для запирания дверки нужно установить надежный замок снаружи корпуса самодельной бетономешалки своими руками. Внутри бочки нужно прикрутить лопатки, которые будут способствовать лучшему перемешиванию смеси.

Конструируем раму

Барабан, двигатель и панель управления размещаются на опорной конструкции, которую обычно называют рамой.

Вне зависимости от типа рамного материала, при изготовлении бетономешалки из бочки своими руками потребуется разработать и нарисовать схему рамной конструкции.

В конструкции рамы следует учесть, что диаметр направляющих должен быть не менее чем 10*10 см. Для крепления элементов рамы между собой, рекомендуется использовать соединения с обязательной смазкой стыков клеевым составом и последующим укреплением саморезами, заклепками, болтами. Также можно использовать сварочный аппарат.

Бетономешалка из бочки, своими руками изготовленная, должна быть размещена на очень прочной раме, способной выдержать достаточно сильную вибрацию под углом в 30 градусов. На рамной конструкции следует предусмотреть место для закрепления мотора, а также размещение противовеса, защищающего устройство от опрокидывания. Помимо этого, на раме должно быть предусмотрено место для пульта управления и самой груши.

Создаем мотор

Самодельная бетономешалка из бочки может быть снабжена ручным приводом или электрическим мотором. Для бетономешалки с ручным приводом потребуется прикрепить к бочке рычаг и соединить его с осью вращения. Из такой конструкции получится ручная бетономешалка, которой не нужен ни бензин, ни электричество, а только мускульная сила. Так что если бетонной смеси требуется не слишком много, а объект цементирования невелик, то ручная бетономешалка отлично справится с работой.

Если же выбор сделан в пользу электрической мешалки, то потребуется мотор. Самый дешевый и надежный мотор, подходящий для самодельной бетономешалки из бочки — это мотор от стиральных машин.

Моторы стиральных машин могут работать длительно, без перегрева и обеспечивают подходящий крутящий момент.

Бетономешалка из бочки своими руками может работать на моторе от мопеда или мотоцикла — тогда ей не потребуется электроэнергия, ведь работа устройства будет вестись на горючем топливе. Оптимальная скорость вращения барабана бетономешалки — 30 оборотов в минуту. Для обеспечения нужного количества оборотов, потребуется приобрести редуктор, шкивы и ремень.

Собираем конструкцию

После того, как готов барабан, собран привод и сконструирована рама, можно приступать к сборке самодельной бетономешалки своими руками. Сначала на раме следует закрепить редуктор. Далее устанавливается мотор и барабан, соединяются электрические контакты, размещается пульт управления устройством.

После этого задача как сделать бетономешалку своими руками будет выполнена, можно приступать к приготовлению бетона!

(Большой) Самодельный / целесообразный дизайн / идеи бетономешалки ??? (Форум естественного строительства в Перми)

Вы говорите невозможным, когда это сложно только в концепции.
Я уже нашел одно очень простое решение: подготовить пятно, построить форму, положить ингредиенты на место и перемешать.
Это потенциальное решение, хотя и требует доработки и является довольно трудоемким, оно опять же очень простое и чрезвычайно дешевое. Уловка будет заключаться в том, чтобы сделать все правильно с первого раза.
Идея импровизированного микшера, о котором вы упомянули, мне казалась функционально простой, но с недостатком участия в строительстве, вероятно, дорогостоящим и, более всего остального, основным недостатком будет то, что это будет крупное изготовление, которое можно использовать только один раз или реже нескольких раз. - тем не менее, его потенциал по-прежнему остается в тени.
Мне нравится предложение арендовать цементовоз. Я думаю, что это будет недоступно, но, если возможно, это будет жизнеспособный вариант.
Я мог бы арендовать, скажем, три портативных газовых миксера, что также по-прежнему является жизнеспособным вариантом, и будет очень загружать меня в течение данного дня и утомлять меня, но, по сути, будет работать, в зависимости от времени всего.

Я ищу тот очень умный, но простой вариант, иллюзорный, но невероятно простой, однажды найденный - это моя надежда.

Я раздумывал над идеей миксера с приводом от газонокосилки, который действовал бы как блендер, который можно было бы помещать на / в одну бочку на 55 галлонов, а затем в следующую, используя скромный шпиндель или другое устройство, которое могло бы работать для нормальной частоты вращения двигателя газонокосилки, не перегружая ее и не пытаясь слишком агрессивно перемешивать.
Я также думал об аналогичном приспособлении, которое можно было бы разместить на стандартном баке, очень похожим на буксирный смеситель, но без дифференциала.
В любом случае он будет опираться на обод барабана или резервуара с колесами, а шпиндель также предназначен для работы в качестве блендера или замеса хлеба, но вместо того, чтобы вращать чашу, он будет перемещаться вокруг резервуара. , так далее.

Я также подумал о том, чтобы собрать вместе два таких стандартных резервуара, придумать что-то, что по существу действовало бы как протектор шины по его окружности, и каким-то образом тянуть / толкать / буксировать / т. Д. С транспортным средством.

Пока что, каким бы грубым он ни казался, вариант смешивания на месте остается самым простым, наименее дорогим, наименее хитроумным и наименее затратным по времени и ресурсам.
Поскольку я не собираюсь закладывать много фундаментов, а возможно, только один, это снова имеет слишком много смысла, если не будет лучшей золотой середины между всеми возможностями.
Если я выберу этот метод, я, по сути, постараюсь сделать все возможное, чтобы получить наилучшую возможную смесь высшего сорта, чтобы компенсировать любые незначительные несоответствия или недостатки процесса.

Я также только начинаю задумываться о создании специальной круглой формы, возможно, с первым слоем неочищенного цемента, просто для обеспечения полезной нижней поверхности (для вероятной, но не обязательно круглой структуры), сначала цементируя центральную стойку / гнездо / swivel и изготовил какое-то простое ручное устройство, которое я мог бы перемещать по кругу по внешнему периметру, который будет производить микширование.
Возможно, столь же простой, как длинная труба с колесом на внешнем ободе формы, с другой немного большей трубой, надетой на первую, которая будет иметь грубые лопасти, которые могут выглядеть как лезвия толкающей косилки, сконструированной так, чтобы проходить сквозь нее. смешивать легко, но при этом немного перемешивать.Это приспособление может также включать в себя бочку на 55 галлонов в центре, полную воды, которую можно постепенно выпускать через клапан на конце, чтобы добавлять воду по мере необходимости, в зависимости от конкретного метода и типа смеси, чтобы облегчить перемещение лопастей / лопастей и держите смесь достаточно жидкой, чтобы она работала, ходите кругами достаточно, чтобы тщательно перемешать.
Это центральная ось / розетка / штанга / и т. Д. также может быть частью простого устройства или гентри, чтобы помочь с размещением блоков, образующих стену, или даже смешать их на месте, и иным образом помочь в строительстве здания в целом, а также в других потенциальных применениях .

Я только что придумал эту последнюю идею / абзац, когда я его печатал, и предыдущий абзац - придумывать новые варианты и идеи не так сложно, если человек остается открытым для возможностей, независимо от того, насколько абсурдно звучит вначале, с учетом логических потребностей и дополнительных опций. Я предпочитаю всегда быть открытым для того, что другие могут придумать в любом случае.
Я часто замечаю, что в моем дизайне некоторых вещей, позволяя проекту диктовать свою собственную логику и позволяя проекту частично развиваться, можно получить прекрасный дизайн лучше, чем если бы я ограничивал себя и заставлял проект использовать только самые обычные , уже существующие или популярные способы работы.
Я думаю, что теперь, возможно, нашел свой ответ, нуждающийся в дальнейшей доработке, но я все же хотел бы видеть любые идеи вне поля зрения любого, кто может мыслить нестандартно.
- Кто-нибудь? - Кто-нибудь?...

Планы бетоносмесителя своими руками? | Arboristsite.com

Дайте определение «лучше».

Если вы имеете в виду, что пытаетесь ликвидировать рабочую силу в стране с уже существующим очень высоким уровнем безработицы, это другое. Мне кажется, что нанимать людей на полезную (хотя и трудоемкую) работу, обеспечивая им чем-то занятие и доход, так же важно, как и собственно смешивание бетона.


Это вызывает беспокойство, и я заранее спросил. Они указали, что миксер или миксеры были бы очень полезны. У них есть власть здесь, но не на стройплощадке. Итак, мы можем кое-что завязать.

Вот ситуация на данный момент:

Прямо сейчас этой миссионерке нужно построить 3 приюта, достроить центр для престарелых и 40 акров земли, которые ей были переданы после землетрясения правительством Джакмеля. У нас на месте больше рабочих (гаитян), чем она может заплатить, но они все равно работают бесплатно.Каждый дом построен из блоков, имеет 4 дюйма бетона для пола, массивные бетонные столбы и 8 дюймов из бетона и блока для крыши. Другими словами, предстоит сделать больше работы, чем они могут сделать, и это вызывает проблемы. Основная цель миссии - распространять Евангелие, а затем сделать людей самодостаточными. За последние 27 лет она построила церковь, пекарню и школу, в которых сейчас учится 1200 учеников. После землетрясения она построила 68 домов. Все это было сделано за счет местного труда и пожертвований.Гаитяне очень трудолюбивы и очень дружелюбны, но у них НЕТ ресурсов. Распределение доходов очень однобокое. Прямо сейчас миссия арендует 4 из этих домов (в плохом состоянии) у кого-то еще, чтобы разместить тех, кто будет в центре для пожилых людей. Стоимость 6000 долларов в год. Ограниченная мощность и один патрубок для шланга на группу. За эту цену я могу арендовать квартиру площадью 1100 кв. Футов в Штатах и ​​иметь ЧИСТУЮ проточную воду, надежное электричество и систему кондиционирования (что это?). Эти дома можно построить примерно за 4000 долларов.

Что касается пожертвований и президентского дворца, то здесь ущерб больше, чем большинство людей может представить. По-прежнему тысячи людей живут в палатках. Это не кемпинг. Это тысячи людей, живущих друг на друге, не имея понятия о санитарии. Заболеваний холеры больше, чем больничных коек. Речь идет о том, как мы будем выращивать свиней.

Как обычно, государственные пожертвования используются неэффективно. Лучший способ сделать пожертвование - это передать его через вашу поместную церковь местному миссионеру.Президентский дворец был именно таким. Когда я был здесь в 2003 году, мы проезжали мимо, и это было красиво. Окружающий квартал был в основном правительственными зданиями, и они тоже были хорошими. Снаружи это была помойка. Это было все равно, что ехать по помойке. Ситуация в Порт-о-Пренсе сейчас определенно иная. Дворец не тронут. Землетрясение поразило дворец и правительственные здания вдвое сильнее, чем что-либо еще в городе. Правительственные здания по большей части снесены, и единственное, что осталось, - это яма в земле.Те немногие, что остались стоять, включая дворец, такие же, как и после землетрясения, груды обломков. Остальная часть города действительно в лучшей форме. Я уверен, что это в основном из-за поступившей иностранной помощи.

Страница не найдена

ДОБРО ПОЖАЛОВАТЬ

Ориентация на инновации и специализацию

ДОБРО ПОЖАЛОВАТЬ

Peakedness стремится быть ведущим поставщиком смесительного оборудования и решений в мире

ДОБРО ПОЖАЛОВАТЬ

PEAKEDNESS - международная машиностроительная компания с многолетней историей, специализирующаяся на производстве строительного оборудования, такого как бетономешалка, асфальтосмеситель и смеситель для сухого раствора, основанная на собственной разработке и производстве.

что мы делаем

Наша компания, основанная в 1991 году, является ведущим предприятием в области машиностроения в Китае.

Почему выбирают нас
  • Патентное свидетельство
  • Сертификат CE
  • Премия

Наш проект

  • Изготовление песка
    Мобильное дробильное оборудование от PEAKEDNESS, используемое в производственной линии

    булыжника в Ганьсу

  • Бетоносмесительный завод

    широко используется в коммерческих бетонных сваях, компонентах, гидравлических, морских..

    СМОТРЕТЬ ПРОЕКТ
  • Асфальтосмесительный завод

    широко используется на автомагистралях различного уровня и в аэропортах, плотинах и других местах, с его высококачественным, качественным обслуживанием большинством клиентов.

    СМОТРЕТЬ ПРОЕКТ
  • Завод по производству сухих строительных смесей

    предоставляет клиентам установки для смешивания сухих строительных смесей типа staris, станции, высокой башни, мастерской.

    СМОТРЕТЬ ПРОЕКТ
  • Оборудование для обработки щебня
    Отслеженная

    мобильная щековая дробилка, отслеженная мобильная ударная дробилка

    СМОТРЕТЬ ПРОЕКТ
«2019 Bauma» стартует в Германии: ПИКСНОСТЬ здесь для вас!
Читать далее

Разница между бетономешалкой и смесителем для строительных растворов | Home Guides

И раствор, и бетон производятся из смесей, которые объединяют воду, цемент и заполнитель в виде твердых частиц, чтобы получить готовый продукт, который затвердевает в прочное, стабильное вещество.Однако, несмотря на то, что они сделаны в основном из одних и тех же компонентов, раствор и бетонные смеси существенно различаются по консистенции, и это различие означает, что машины, используемые для их смешивания, нуждаются в разной конструкции для наилучшего выполнения работы.

Различия между агрегатами

Основное различие между бетоном и раствором заключается в типе заполнителя, используемого в смеси, и тип заполнителя определяет, какой тип смесителя лучше всего подходит для обработки смеси. Бетон обычно содержит гравий, что приводит к получению относительно густой, густой смеси.Строительный раствор, напротив, состоит только из песка в качестве заполнителя, и полученная смесь является относительно гладкой и кремообразной. Эти различия в консистенции требуют различных методов смешивания для достижения наилучших результатов.

Барабанные или бочкообразные смесители

Бочковые или бочковые смесители обычно имеют большой открытый барабан, который вращается по горизонтальной оси. Выступающие ребра, прикрепленные к внутренней части барабана, переворачивают смесь, когда барабан вращается, и действие переворачивания работает для надлежащего объединения компонентов смеси.Этот тип смесителя хорошо работает с крупнозернистыми бетонными смесями, содержащими крупные заполнители. Барабанные миксеры также можно использовать для перемешивания раствора, но миксеры, специально разработанные для раствора, работают лучше и тщательнее.

Миксеры для строительного раствора

Ствол миксера для строительного раствора не вращается так, как ствол барабанного миксера. Вместо этого вращающиеся лопасти внутри неподвижного цилиндра создают перемешивающее действие. Лопасти вращаются на валу в центре ствола, и они часто снабжены резиновыми полосками, которые соскребают смесь с боков ствола при вращении лопастей.Эти миксеры хорошо работают с относительно гладкими строительными смесями, но они не работают так же хорошо с бетонными смесями, содержащими крупный заполнитель. Крупный гравий может забиться между лопастями и барабаном, а крупные агрегаты могут вызвать значительный износ лопастей и резиновых полос.

Смесители с вертикальным валом

Барабанные миксеры вращаются вокруг горизонтальной оси, поскольку они зависят от силы тяжести, чтобы переворачивать бетонную смесь, и в большинстве смесителей для раствора используются лопасти, которые также вращаются на горизонтальном валу.Однако в некоторых смесителях лопасти установлены на вертикальном валу в центре вертикально ориентированного барабана. Эти миксеры обычно могут смешивать бетон или строительный раствор быстрее, чем миксеры с горизонтальным валом, и они хорошо работают как с тонкими растворами, так и с более крупнозернистыми бетонными смесями, при условии, что размер заполнителя смеси не превышает рекомендованный производителем размер.

Ссылки

Writer Bio

Эван Гиллеспи вырос в семейном хозяйстве, занимающемся оборудованием и ремонтом, и является опытным садовником.Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

бетономешалка пластиковая бочка


Бетономешалка 46-л | Canadian Tire

2019-8-1 · Я купил эту бетономешалку для небольших работ на заднем дворе. Он предназначен для использования в одном из стандартных мешков с предварительно перемешанным бетоном. Сначала налейте воду, медленно добавьте содержимое пакета, и вуаля, через пару минут вы получите бетон.Первый fou

Узнать больше

Электрический смеситель для цемента Пластиковый барабан - Лучший пластик 2019

Китай портативный бетономешалка пластиковый электрический барабан пластиковый бетономешалка бочка цемент малый edil lame penta бетоносмеситель реверсивный барабан универсальный миксер с поли барабаном marshalltown 300dd поли барабан БетономешалкаПоворотный электрический бетоносмеситель 600

Узнать больше

Лучший бетономешалка Август 2019 - с инструментами

Бетономешалка Отзывы СодержаниеНаш лучший выбор - Kushlan 600DDЧто делает хороший цементный миксер? Это UpSources Наш лучший выбор - Kushlan 600DD Посмотреть на Amazon Бетономешалка - это

Узнать больше

Бетономешалка - DIY - MOTHER EARTH NEWS

2007-3-2 · Ручной самодельный бетономешалка MOTHER EARTH NEWS не что иное, как выброшенный бак стиральной машины Kenmore, оснащенный тремя лопастями и установленный на подставке. rdy, колесный утюг...

Узнать больше

Портативный миксер с пластиковым барабаном, портативный

Alibaba.com предлагает 225 портативных миксеров с пластиковым барабаном. Около 50% из них - бетоносмесители, 3% - автобетононасосы и 1% - автобетононасосы. Вам доступен широкий выбор портативных бетоносмесителей с пластиковыми барабанами.

Узнать больше

Бетономешалки с пластиковыми барабанами

Alibaba.com предлагает 278 миксеров с пластиковыми барабанами.Около 43% из них - бетоносмесители, 4% - смесительное оборудование, 3% - миксеры для пластмасс. Вам доступен широкий выбор бетономешалок с пластиковыми барабанами, например бесплатные образцы.

Узнать больше

Бетоносмеситель для пластика / Барабанный смеситель для пластика

Бетоносмеситель для пластика - это машина, которая обычно используется для перемешивания пластикового бетона, которая часто состоит из смесительной бочки, механизма подачи и разгрузки, системы водоснабжения, приводного механизма , рама и опорное устройство.

Подробнее

Kraft Tool Co. 15 гал. Бочка для смешивания с крышкой-GG601 -

Большие синие бочки для смешивания вмещают до 15 галлонов материала. Используется для смешивания самовыравнивающегося материала или других строительных материалов в больших количествах. Ствол изготовлен из полиэтилена высокой плотности (HDPE), что обеспечивает высокую прочность и долговечность с помощью света.

Узнать больше

Amazon.com: Отзывы клиентов: Scepter 04239 7 галлонов

Найдите полезные отзывы покупателей и оценки обзора Scepter 04239 Смеситель Odjob на 7 галлонов на Amazon.com. Читайте честно и ... Так как вам нужно смешивать половину мешка за раз, а форма занимает полный мешок. Просто возьмите большую трубку или бочку и перемешайте лопаткой. T

Узнать больше

Барабанный пластиковый смеситель для цемента | Sevenstonesinc.com

Бетономешалка с пластиковыми барабанамипроизводители на alibaba klutch портативные электрические бетоносмесители объемом 2 куб. Фута с полимерными барабанами thumnail image zoom переносные электрические бетоносмесители 600dd с полибарабанными бетоносмесителями с пластиковыми барабанами производители

Узнать больше

Бетономешалки | Машины для ландшафтного дизайна и бетонирования бордюров

2019-8-2 · CURB-KING 9 CUBIC FOOT CEMENT MIXER.Смеситель Curb-King на 9 кубических футов является экономичной альтернативой смесителю Curb-King на 12 кубических футов. Он имеет множество функций, доступных только на миксерах более высокого класса по очень конкурентоспособной цене. Доступен с или

Узнать больше

Как сделать бетономешалку из пластиковой бочки | eHow

2019-8-24 · Как сделать бетономешалку из пластиковой бочки. Бетономешалка может быть дорогой, особенно если вы планируете использовать ее только один раз или от случая к случаю. Вместо этого вы можете сделать свою собственную из пластиковой бочки.Начните со стандартного мусора на 32 галлона. B

Узнать больше

Бетоносмесители и бетоносмесители - бетоносмесители и

Найдите в Grainger широкий выбор вариантов бетоносмесителей, таких как бетоносмесители на тачках и пьедесталах. Смесители-тачки могут иметь прочную сварную стальную раму и съемные ручки, которые обеспечивают легкое и компактное хранение. Переносной цемент м

Узнать больше

Барабанные смесители и ролики, барабанные смесители для бочек и ведер, для жидкости

Смесители Grovhac для стандартных условий эксплуатации с C-образным зажимом и переходником для пробки предназначены для использования с бочками на 55 галлонов с закрытой головкой и отверстием для пробки 2 дюйма NPT.Смесители Grovhac изготавливаются с муфтой, валом и рабочими колесами из нержавеющей стали марки 316 для обеспечения долговечности и долговечности.

Узнать больше

Бетоносмесители - multiquip.com

Брошюра по смесителям MQ Essick Брошюра по буксируемым смесителям MQ Whiteman. Бетономешалки. Бетоносмесители для тяжелых условий эксплуатации. Бетономешалки со стальным барабаном Multiquip. Бетоносмесители для тяжелых условий эксплуатации. Долговечные смесители Multiquip надежны и просты в использовании

Узнать больше

Бетономешалка для небольших пластмассовых барабанов - Dasion | Бетономешалка

2016-12-14 · Бетономешалка для пластика / Барабанная пластиковая бетономешалка.Бетоносмеситель для пластика - это машина, которая обычно используется для перемешивания пластикового бетона, которая часто состоит из смесительной бочки, механизма подачи и разгрузки, воды ...

Узнать больше

Продажа промышленных бетономешалок

Электрический миксер Kartrite имеет чашу емкостью 63 литра емкостью 2,2 кубических фута. Одним щелчком переключателя он производит равномерно перемешанный бетон. Этот смеситель, оснащенный легко загружаемым сверхмощным стальным барабаном, также идеально подходит для смешивания песка и гравия. Имеет два 5.5

Узнать больше

Бочка миксера для цемента

Стальная бетономешалка Автомобиль Пластиковая конструкция Бочка Tough Rea Life Jobs Ages. Совершенно новый. 66,99 долларов США. Купить сейчас. ... Игрушечный автомобиль миксера для цемента, вращающийся кривошип ствола Прочная сталь Играть притвориться, дети Смотрите больше на это. ... Бетономешалка с цилиндрическим корпусом 10

Узнать больше

Бетономешалки и инструменты | Электроинструменты | Trade Me

Бетономешалки, инструменты для продажи в Новой Зеландии. Покупайте и продавайте Бетономешалки и инструменты на Trade Me.

Узнать больше

Бетономешалка

Может использоваться для смешивания пластичного и влажно-сухого жесткого бетона. Смесительный барабан перемешивает материал, вращаясь положительно, и разгружает, вращаясь в обратном направлении ...

Узнать больше

Nichi | Смеситель Buffalo

Бетономешалки и бочки

Nichi находится в эксплуатации более 32 лет. Мы знаем бетономешалки и стремимся предоставить всем клиентам подходящие бетоносмесители.Независимо от того, нужна ли вам бетономешалка или услуги по ремонту, у Nichi есть навыки и опыт, чтобы предоставить вам то, что вам нужно.

Смесители

BUFFALO действительно заслуживают доверия в индустрии готовых смесей, гарантируя идеальный микс, соответствующий всем стандартам. Основная особенность барабана состоит в том, что секции лопастей имеют уникальную форму, обеспечивающую точный шаг для оптимального перемешивания и однородности.

Мы производим все типы миксеров от обычной мягкой стали до миксеров LITE (сталь AR / сталь Hardox).Все бетоносмесители, устанавливаемые на грузовик, полностью сертифицированы инженерами.

БОЧКА И ЛЕЗВИЯ… гарантирует эффективную и однородную смесь

Высокопрочная (антиабразивная) сталь SS400 является предпочтительным выбором как для ствола, так и для лезвий, поскольку она соответствует стандартам JIS и AS4100 . Тем не менее, SS400 высоко ценится за свою испытанную прочность, позволяющую противостоять огромным агитационным условиям; сохранение минимального износа.

Наш прецизионный компьютерный дизайн и спиральная конфигурация смесительных лопастей гарантируют, что вы получите однородную смесь, необходимую для каждой производимой вами партии! Эти горячекатаные лезвия изготавливаются с точной однородностью, что обеспечивает эффективное качество смешивания. Однако самая заметная особенность; это наши лезвия без плавников! Лезвия имеют уникальный рисунок по сравнению с обычным типом. Тем не менее конструктивная конфигурация лопастей доказала, что обеспечивает превосходное гомогенное перемешивание и убедительно; минимизация образования остатков в отличие от обычных лезвий.Защитный слой, приваренный к концам лезвия, в совокупности обеспечивает более длительный срок службы!

Бетоносмесители Nichi серии

Как выбрать размер, мощность и барабан

В предыдущем посте я обсуждал основные типы настольных смесителей для сборного железобетона: барабанные, растворные и вертикальный вал. В этом посте объясняется, как определить размер, источник питания и стиль ударных после того, как вы выбрали тип микшера.

Размер смесителя

Смеситель того размера, который вам нужен, зависит от того, сколько бетона вы планируете изготовить за один раз.Многое зависит от консистенции бетона (жидкий или жесткий) и от того, сколько людей вовлечено в процесс. Другие факторы включают цену, место для хранения и типичный размер партии.

Самые маленькие из доступных миксеров обычно могут произвести около 200 фунтов «обычного» бетона или бетонного бетона для столешниц, который имеет консистенцию и состав, аналогичные обычному бетону. Эти небольшие миксеры недороги и довольно портативны. Двести фунтов бетона - это примерно 1–1 / 3 кубических футов бетона; при толщине 1-1 / 2 дюйма это количество бетона составляет около 10.5 квадратных футов столешниц.

Самые большие смесители имеют максимальную емкость 12 кубических футов и могут производить 1100 фунтов, или 7-1 / 3 кубических футов бетона за одну партию. Эти монстры могут покрыть за один раз около 58 квадратных футов столешницы, что примерно соответствует размеру средней кухонной столешницы.

Как правило, большинство людей выбирают смесители объемом от 6 до 9 кубических футов. В этом диапазоне размеров возможны партии от менее 300 фунтов до почти 500 фунтов. При выборе размера миксера важно учитывать как самую маленькую, так и самую большую партию, которую вы будете делать.Очень большие миксеры могут быть не в состоянии эффективно перемешать небольшую партию бетона, необходимую для одной маленькой раковины для ванны.

Небольшие магазины, в которых во время процесса смешивания и литья работает всего несколько человек, могут предпочесть изготовление меньших, более управляемых партий. Возможно, они не смогут обработать одну большую партию бетона до того, как она потеряет удобоукладываемость, в то время как более крупный цех, у которого есть больше рабочих рук, может легко и быстрее справиться с большой партией.

Для данного размера барабана меньше бетона может быть эффективно смешано, если бетон жесткий, в то время как большее количество бетона может быть эффективно смешано, если бетон жидкий.Вообще говоря, миксер может обрабатывать примерно от до 1/3 своего заявленного объема при смешивании жесткого бетона и примерно ½ или более от заявленного объема при смешивании жидкого бетона. Тип смесителя также является важным фактором; барабанные и вертикальные валковые смесители могут производить больше бетона для данного размера барабана, чем растворосмеситель.

Бензин или электрический?

Бензиновые двигатели являются наиболее распространенным источником энергии для более крупных буксируемых смесителей. Преимущества в том, что они автономны.Никакого внешнего источника питания не требуется, поэтому они не зависят от условий рабочей площадки. Обратной стороной является то, что они громкие, горячие, требуют бензина и периодического обслуживания. Самый существенный недостаток - выхлоп. Бензиновые смесители никогда не следует использовать внутри, так как выхлоп двигателя может быть смертельным из-за накопления угарного газа и углекислого газа.

Электродвигатели гораздо чаще используются в небольших стационарных смесителях, но часто доступны в качестве дополнительных источников питания на больших буксируемых смесителях.Двигатели бывают разных номиналов напряжения и мощности. Обычно в миксерах меньшего размера используются двигатели на 110 вольт, от 1/3 до 1-1 / 2 лошадиных сил (л.с.), в то время как в более крупных миксерах используются двигатели на 220 вольт, от 1 до 5 л.с.

Преимущество 110 вольт в том, что оно доступно практически везде, где есть электричество. Обратной стороной является то, что электричество 110 вольт потребляет в два раза больше силы тока, чем электричество 220 вольт для того же двигателя. Для большей силы тока требуются шнуры питания большего сечения и более высокая сила тока в розетке.Напротив, электричество на 220 вольт позволяет использовать более мощные двигатели, но электрические розетки на 220 вольт могут быть доступны не во всех местах.

Преимущества электродвигателей в том, что они часто не требуют технического обслуживания или требуют очень небольшого технического обслуживания. Моторы тихие, компактные и могут добавить лишь несколько процентов к покупной цене. И их можно использовать внутрь.

Недостаток в том, что для более крупных миксеров необходимо заказывать электродвигатели; очень немногие напольные модели поставляются с электродвигателями.А на некоторых стройплощадках может не быть источника питания, необходимого для микшера.

Электродвигатели более эффективны и обеспечивают больший крутящий момент, чем бензиновые двигатели. В качестве крайнего примера, большой миксер барабанного типа, способный смешивать около 7,5 кубических футов (или 1100 фунтов) бетона, требует только электродвигателя мощностью 2 л.с., но для выполнения той же работы требуется бензиновый двигатель мощностью от 10 до 11 л.с. Смесителю с вертикальным валом аналогичного размера потребуется электрический двигатель мощностью 5 л.с. или бензиновый двигатель мощностью 9 л.с.

Стальной или пластиковый барабан?

Стальные барабаны являются наиболее распространенным материалом и поэтому доступны в более широком диапазоне размеров и стилей смесителей, чем пластиковые барабаны.Стальные барабаны, первоначально окрашенные, с эпоксидным или порошковым покрытием, со временем изнашиваются до голого металла, который может заржаветь, если их хранить влажными.

Пластиковые бочки (обычно называемые «полимерными») не подвержены коррозии, но металл гораздо менее подвержен истиранию, чем пластик.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
