Дымогенератор своими руками чертежи и фото пошаговая инструкция

Копчёные продукты — изысканный деликатес для многих. Уже сам запах пробуждает желание полакомиться рыбой или мясом, прошедшим подобную обработку. Кроме того, их можно купить в любом количестве, ведь такие продукты хранятся довольно долго. Правда, цена на них останавливает многих. Выгоднее купить обыкновенное мясо, а любителям рыбалки проще поймать рыбу. Но ведь как же хочется есть всё это копчёным! Из этой ситуации имеется один выход: сделать дымогенератор своими руками. Как? А вот сейчас мы и попытаемся в этом разобраться.

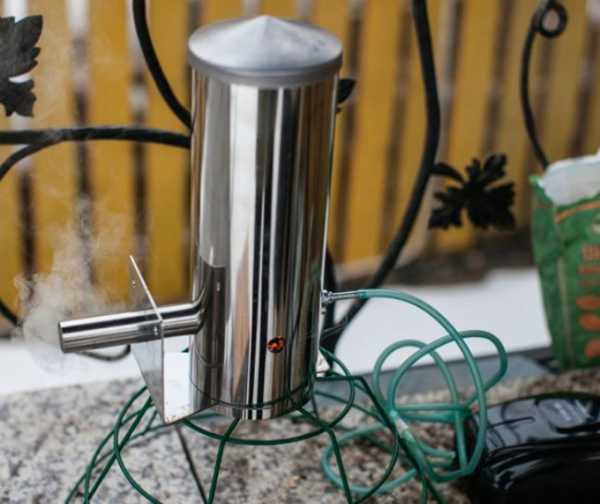

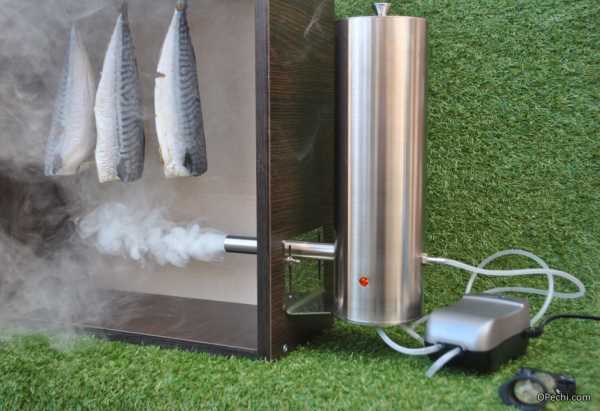

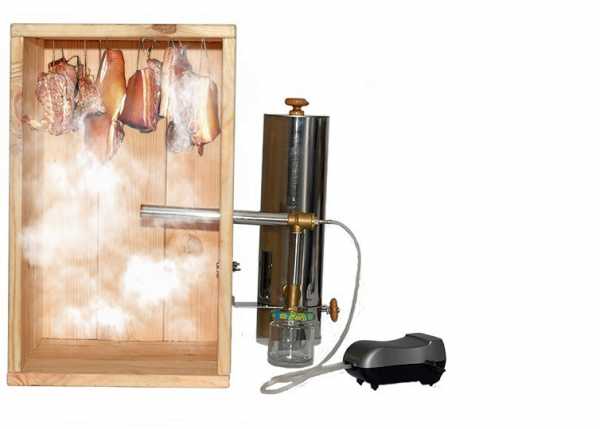

Как работает дымогенератор

В обыкновенной коптильне, где сжигаются дрова, процесс занимает длительное время и запас топлива. С дымогенератором всё проще. В основе дымового процесса — медленное тление топлива. К установке подключён вентилятор «или компрессор», нагнетающий воздух. Отсюда дым попадает в коптильню, где развешиваются «или ложатся на полки» продукты. Как видите, всё просто. Зато результат работы такого устройства стоит его сборки. Так, играя со специями и топливом, можно добиться разных вкусовых качеств от одного и того же мяса. Кроме того, как уже было сказано, оно будет храниться дольше, чем обычное.

Топливо для генераторов

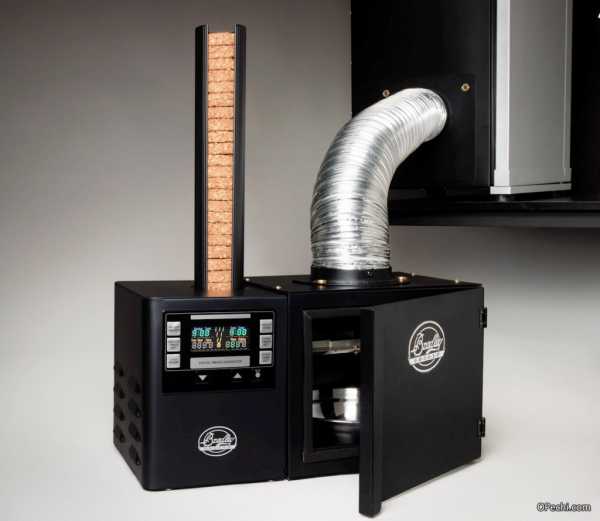

Некоторые покупные модели имеют электрическую или газовую топку. Однако такое копчение может довольно сильно ударить по кошельку пользователя. А вот устройство, работающее на измельчённой древесине, щадит Ваши сбережения. Во-первых, оно не требует электроэнергии; во-вторых, у многих владельцев частных домов, которые, как правило, и собирают эти генераторы, дерева полно. Впрочем, тем, у кого его нет, унывать не стоит, так как топливо можно купить в магазине. Щепа или опилки могут быть от любого дерева, кроме вечно зелёных «таких, как, например, сосна»: с таким топливом Вы только испортите мясо, сделав его горьковатым.

Немаловажен и размер измельчённого дерева: так, для более мелких опилок нужно добавить в конструкцию пружину, позволяющую проходить дыму беспрепятственно. Более крупные элементы таких усовершенствований не требуют.

Охлаждение дыма

С возникновением дыма разобрались. Но вот тем, кому хочется использовать технологию холодного копчения, этого мало. Здесь требуется понижение температуры дыма. Как этого добиться? Есть два способа:

водяной. Внутри генератора устанавливаются два резервуара. В одном из них циркулирует вода, другой же отвечает за охлаждение дыма, который просто соприкасается с охлаждёнными стенками;
воздушный. В этом случае дым прогоняется воздухом через трубу, имеющую форму змеевика. Такой способ выбирается чаще всего, поскольку отличается дешевизной и простотой конструкции.

Несколько правил безопасности

Перед тем, как обирать дымогенератор, нужно учитывать следующие пункты:

проводка должна выдерживать высокие температуры и находиться как можно дальше от нагревательного элемента;
поверхность, на которую Вы собираетесь устанавливать конструкцию, должна быть защищена от возможных возгораний;
при выборе материала лучше остановиться на металле, окрашенным жаростойкой краской;
если есть возможность, предусмотрите автоматику для отключения, чтобы агрегат внезапно не вышел из строя.

Где крепить эжектор

Этот вопрос встаёт передо всеми, кто собирает дымогенератор для холодного копчения своими руками. Можно установить основную часть агрегата как снизу контейнера, так и сверху. В первом случае эжектор работает хорошо, но с рядом минусов. Для начала, придётся ограничить камеру по высоте, иначе огонь просто тухнет. Но из-за этого уменьшается время работы генератора. Кроме того, нужно защитить трубу, в которую из-за низкого расположения может попасть щепа и закрыть ход дыму. Также при отключении компрессора подача дыма прекращается из-за отсутствия естественной тяги. Поэтому есть смысл расположить эжектор сверху, поскольку в таком случае эти недостатки исчезают.

Дымогенератор своими руками: пошаговая инструкция

Теперь попытаемся разобраться с тем, как происходит сама сборка. Перво-наперво следует всё рассчитать, поскольку без этого что-то может не сойтись, и тогда придётся думать, как исправить ситуацию. Создавая схемы, можно заметить все неточности на бумаге и исправить их до начала сборочных процессов. Поэтому, прежде чем сделать свой дымогенератор для холодного копчения своими руками, нужно создать чертежи.

Далее скажем о том, что нам нужно для создания конструкции. Примерный список выглядит так:

различные трубы: квадратная «100 на 100 мм» или круглая «100 мм в диаметре», труба длиной около 40 см и 25-40 мм в диаметре «для горячего копчения», металлорукав с диаметром, подходящим к дымоходу «для холодного»;
компрессор «некоторые умудряются использовать даже кулер от компьютера и бутылку для корпуса»;
тройник для трубопроводов нужного диаметра;
провода;
выключатель;
термометр.

Переходим непосредственно к процессу

Сначала берём трубу, из которой мы будем делать корпус и отрезаем от неё кусок нужной высоты «от полуметра до 80 сантиметров». Из листового металла изготавливается днище нужных размеров с бортиками, а также крышка. Повыше бортика днища просверливаются отверстия диаметром примерно 0,7 мм. Через них будет поступать кислород и разжигаться древесина.

Если Вы предусмотрели съёмное днище, то дверца Вам не пригодится. В ином случае её нужно будет соорудить. В крышке дымоход или отверстия не нужны, а вот ручка в виде скобы понадобится. Кстати, крышка должна плотно входить в трубу, не выпуская дым. Также хорошо бы сделать ручки и ножки, что облегчит работу переноску и установку агрегата.

Теперь отступаем на сантиметров 8 от верхушки трубы и делаем отверстие для дымоотвода. На одном краю штуцера необходимо сделать резьбу для фитинга. Другой конец приваривается к отверстию, перпендикулярно корпусу. К двум свободным концам фитинга прикрепляются две трубы, одна из которых будет вести к коптильне, другая — к компрессору «например, от аквариума или тем же кулером».

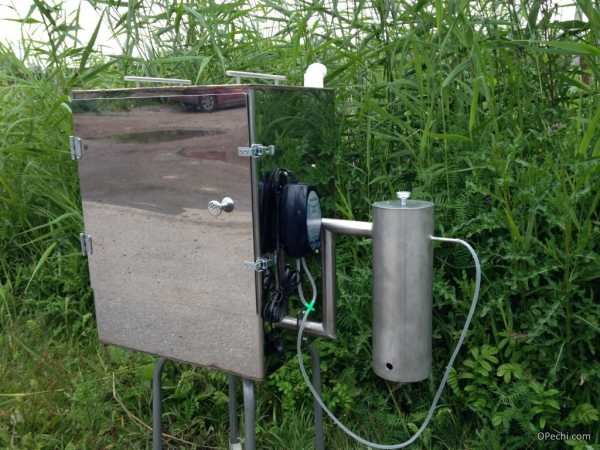

Коптильный шкаф можно сделать из чего угодно. Кто-то даже умудряется соорудить его из холодильника, только следует помнить, что для горячего копчения он не подходит из-за пластика, из которого выполнена внутренняя облицовка. Также может подойти бочка, именно шкаф или даже картонная коробка. В общем, вариантов множество. Только стоит подобрать коптильню по размерам, чтобы в неё влезало столько продуктов, сколько Вам нужно.

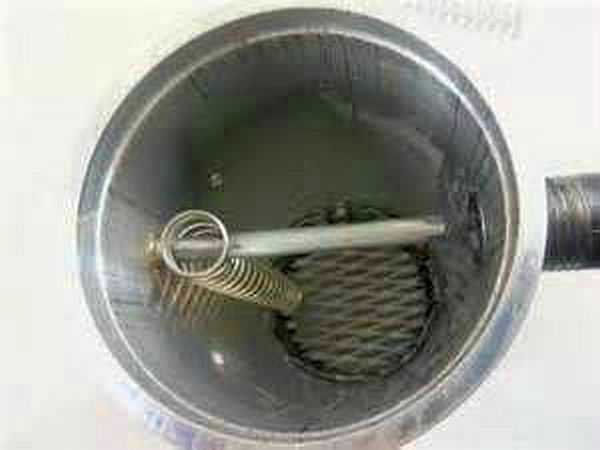

Ещё один момент — та самая пружина. Если Вы собираетесь забивать генератор опилками, установить её внутри корпуса. Если же нет, то у Вас всё готово. Можете приступать к копчению или убрать готовое изделие в кладовую или сарай — в зависимости от того, что позволяют его габариты.

Напоследок

Теперь, когда у Вас есть свой личный дымогенератор, Вы можете приобрести свежее мясо или рыбу и закоптить так, как Вам понравится. При этом Вы сэкономите средства, ведь готовая копчёная продукция стоит дороже обычной. Не стоит пренебрегать правилами безопасности, чтобы не получить повреждения. Да и сам агрегат с бережным обращением прослужит дольше и надёжнее.

Дымогенератор для холодного копчения своими руками: видео можно посмотреть в сети, где его предостаточно!

Загрузка…

pochtidoma.ru

Как сделать генератор дыма для коптильни

Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.

Традиционное устройство коптильни холодным дымом

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

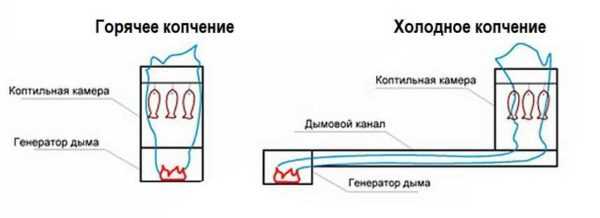

Устройство коптилен разного типа

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.

Дымогенератор для холодного копчения своими руками: конструкция и принцип действия

На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

круглую трубу диаметром от 80-90 мм;
профилированную трубу со стороной 80 мм и больше.

Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.

Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.

Дымогенератор холодного копчения — один из вариантов

Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

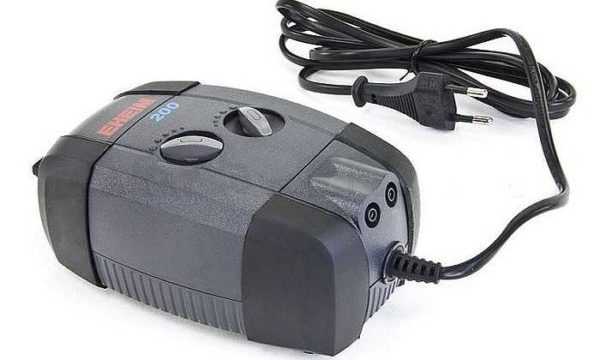

Примерно такой аквариумный компрессор подойдет для самодельного дымогенератора

Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.

Сборка

Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.

На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.
Сетку устанавливаем со стороны дна
С другой стороны привариваем кусок трубы 3/4 дюйма.
Можно приварить или собрать на винтовом соединении
Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.

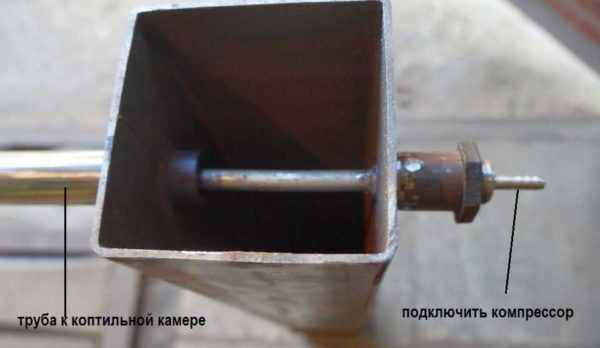

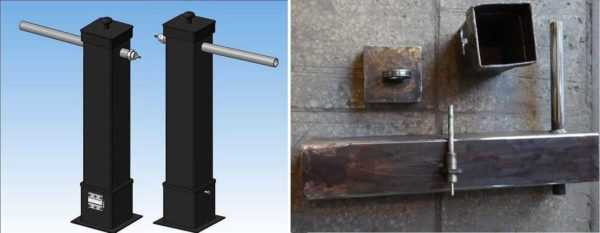

Вот что должно получиться в итоге
Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.

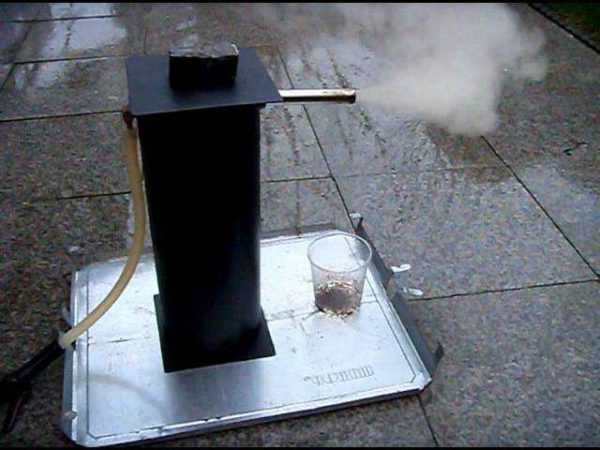

Готовый вид и основная часть конструкции
Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

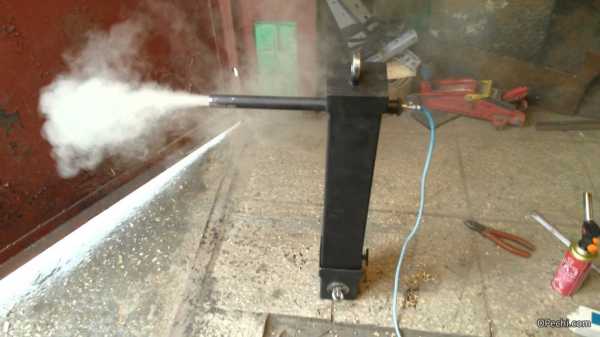

Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.

Как работает

В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.

Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.

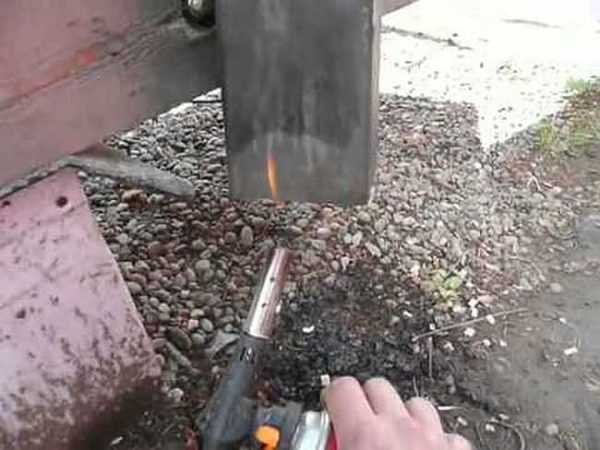

Поджигают закладку снизу — через сетку

После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

Простейший дымогенератор холодного копчения можно соорудить на основе электроплитки и бочки

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

В верхней части бочки сверлим отверстия, в них вставляем прутья решетки с подвешенными продуктами

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Это дымогенератор холодного копчения в собранном виде

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности. Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

dekormyhome.ru

Генератор холодного дыма для копчения своими руками

Для копчения мяса, рыбы, как известно, нужно длительное воздействие дыма, — эта задача упростилась когда появились первые генераторы дыма для коптилен. Очень простые в изготовлении и обслуживании, они очень быстро завоевали популярность у любителей еды с «дымком» по всему миру.

Принцип работы дымогенератора очень простой: вспомните когда кто-то курит в едущей машине при открытом окне. Быстро движущийся поток воздуха снаружи машины создает разряжение за окном и тянет дым из автомобиля. Тот же принцип используется и в генераторах дыма.

Собрать дымогенератор для коптильни своими руками не представляет большого труда, так как все предельно просто, но в тоже время функционально. Когда-то нужно было не отходить от топки коптильни часами, но с генератором дыма с объемом щепы в загрузочной камере около одного литра, при умеренной подаче воздуха, одной загрузки может хватить до 24 часов, что существенно упрощает процесс копчения.

Конструктивных решений дымогенератора существует великое множество, все зависит главным образом от ваших технических возможностей и компоновки трех основных элементов: контейнер дымогенератора (камера сгорания), эжектор и помпа для подачи воздуха.

Контейнер дымогенератора (камера сгорания)

От объема контейнера и конфигурации зависит время непрерывной работы дымогенератора. Для изготовления контейнера подойдет любая огнеупорная емкость: термос, молочный бидончик, старый огнетушитель…., но оптимальный вариант — металлическая труба диаметром 80 – 100 мм, и длиной до 40 — 50 см. В нижней части контейнера должно быть отверстие диаметром 7-10 мм, для розжига щепы и подачи кислорода, для поддержания горения. Верхнюю часть необходимо плотно закрыть, чтобы предотвратить подсос воздуха.

Сердце дымогенератора

Сердце дымогенератора очень легко собрать, используя водопроводные тройники, сгоны и трубки различных диаметров, которые могут быть соединены различными способами: резьбой, пайкой или сваркой, все зависит от ваших возможностей.

Расположить сердце дымогенератора можно как в верхней части контейнера, так и в нижней, каждый из способов имеет достоинства и недостатки.

Дымогенератор с нижним расположением эжектора

Дымогенератор с верхним расположением эжектора

Дымогенератор с нижним расположением эжектора хорошо работает в паре с маленькой коптильной камерой, но имеет ряд недостатков. Такой вид подключения по ряду конструктивных причин более часто тухнет, поэтому камеру сгорания стоит ограничить по высоте, что ведет к уменьшению времени непрерывной работы дымогенератора. Во-вторых, открытая труба, которая входит в камеру сгорания, должна быть защищена, иначе щепа может попасть внутрь и блокировать поступление дыма. В-третьих, эта конструкция не способствует естественной тяге в коптильне, потому что коптилка и загрузочный контейнер размещены на одном уровне. Это означает, что когда насос выключен, поступление дыма незамедлительно прекращается.

Эти незначительные, вышеописанные огрехи, можно легко исправить, установив эжектор в верхней части загрузочной камеры.

Насос

Для подачи воздуха используют любой подходящий насос, например, аквариумный компрессор, его мощности 4-5 ватт в большинстве случаев бывает более чем достаточно.

Но есть и более неординарные решения: народные умельцы вместо компрессора приспособили к дымогенератору кулер компьютера, который вмонтировали в пустую пластиковую бутылку, что оригинально, просто и функционально.

Чем коптить?

Для копчения дымогенератором можно использовать практически любые виды древесины, за исключением вечнозеленых, таких как ель, сосна и т. д., которые придают копченостям горьковатый привкус. Имеет значение и размер щепы: при использовании мелких опилок необходимо будет сделать маленькое дополнение к конструкции генератора дыма. Для этого можно использовать пружину подходящей длины, которая будет служить как бы дымоходом, позволяя дыму беспрепятственно проходить через слой мелких опилок. Сквозь крупную щепу, дым и без доработок проходит хорошо.

Температура дыма

В описанном генераторе температуру подаваемого в коптильню дыма можно регулировать, увеличивая или уменьшая длину патрубка, который соединяет коптильную камеру с генератором дыма.

Коптильная камера

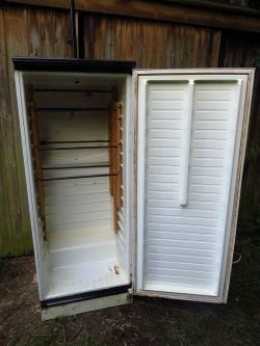

В качестве коптильной камеры можно использовать любую подходящую емкость, например, бочку, деревянный ящик и даже картонную коробку. Из старого холодильника можно изготовить идеальный коптильный шкаф для холодного копчения, он плотно закрывается и хорошо изолирован, что позволяет сохранять постоянную температуру, это очень актуально в холодное время года.

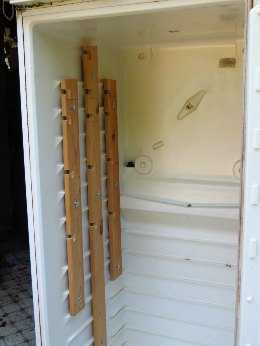

Но большинство холодильников внутри облицованы пластиком и поэтому не подходят для горячего копчения, где температура значительно выше.

Видео о том как без инструмента собрать генератор дыма для холодного копчения.

koptim.net

Как своими руками сделать дымогенератор для коптильни

Установку для домашнего копчения можно приобрести в готовом исполнении либо изготовить самостоятельно из подручных материалов. И если коптильню решено делать собственными руками, то многие домашние мастера задумываются о более усовершенствованном процессе приготовления копченых продуктов, что требует включения такого дополнительного оборудования, как дымогенератор.

Устройство простейшей коптильни

Установка представляет собой достаточно простую конструкцию. Аппарат состоит из двух основных частей — камер:

Для сжигания топлива. Дрова, щепки, опилки не сгорают, а тлеют. Чтобы достичь этого, поступление кислорода должно сводиться к минимуму.
Для размещения продуктов. Рыбьи, мясные, куриные тушки подвешивают за специальные крючки или кладут на решетку. Все зависит от конструкции.

Дым от тлеющего топлива перемещается в коптильную камеру через соединительный трубопровод. И чем большее его количество поступает, тем интенсивнее и лучше происходит копчение.
Чтобы тяжелые частицы и избыток дыма удалялись, а не оседали на пище, в первой камере делают отверстие. Оно играет и функцию дымоотвода, создавая внутри разреженную атмосферу.

Зачем нужен дымогенератор?

Двухкамерная конструкция проста в эксплуатации. Ее может с легкостью, руководствуясь хорошей пошаговой инструкцией, сделать каждый домашний мастер. Однако есть у подобной установки и недостаток. Минус заключается в необходимости поддерживать тление.
Процесс копчения длится минимум несколько часов. Все это время топливо должно тлеть. Это становится достижимо только тогда, в камеру горения подбрасывают дополнительное топливо. Следовательно, приходится все время быть поблизости к коптильне.
Подобная необходимость полностью исчезает тогда, когда есть дымогенератор. Это устройство для «создания» дыма, как и коптильню, можно тоже изготовить самостоятельно.

Что собой представляет дымогенератор?

Схема устройства не отличается сложностью. Она представляет собой своеобразный переходник, располагаемый между двумя камерами, с патрубком для воздуха, подаваемым под небольшим давлением. Через последний в камеру с продуктами поступает подаваемый с одного конца дым.
Нагнетаемые воздушные массы тянут за собой дым, который полностью всасывается. Он не покидает пределов камеры сгорания, не оседает на стенках. Это позволяет обеспечить максимальную эффективность потребления дыма, снизить его потери до минимума.

Из чего делают самодельный дымогенератор?

Образование в устройстве дыма осуществляется благодаря медленному тлению топлива — щепок, стружек, опилок. Собранный своими руками дымогенератор должен поддерживать этот процесс как минимум несколько часов. Продолжительность процесса напрямую зависит от объема камеры сгорания. Чем она больше, тем дольше могут коптиться продукты.

Бытовой дымогенератор может собираться из самых различных материалов. Его можно сделать из огнетушителя, молочного бидона, термоса. Выбор емкости обусловлен собственными возможностями и тем, какой предмет обихода уже отслужил свой срок и вышел из строя. Однако, учитывая важность длительности копчения, наиболее оптимальным и лучшим вариантом считается применение стальной трубы.

Какие материалы требуются для изготовления стального дымогенератора?

Чтобы сделать дымогенератор, необходимо иметь следующие материалы:

стальную трубу прямоугольной формы 100х100 или с круглым сечением и диаметром 100 миллиметров с общей длиной около 1,5 метров;
пластиковую гофру либо металлический рукав, диаметр которого равен внешнему размеру дымохода для холодного и отрезком металлической трубы диметром 25-40, длиной 400 миллиметров для горячего копчения;
вентилятор либо аквариумный компрессор;
фитинговое соединение с габаритами, которые полностью соответствуют дымовому каналу;
соединительный провод и выключатель.

Необходимо иметь сварочный аппарат и болгарку. Следовательно, мастеру следует знать, как проводить сварочные работы, поскольку потребуется сделать съемную крышку, топочную дверку, приварить штуцер дымохода к трубке.
Если каких-либо материалов нет, они могут приобрестись в магазине. Конечно, это уже потребует определенных затрат, но, учитывая то, что с дымогенератором больше не придется подкидывать топлива в камеру горения, оно того стоит.

Особенности самодельного дымогенератора для коптильни

Дымогенератор для приготовления продуктов копчения имеет следующую конструкцию:

одна сторона трубы круглого либо прямого сечения закрывается крышкой посредством проведения сварочных работ;
второй конец остается открытым, а сбоку проделывают небольшое отверстие либо круглой, либо прямоугольной формы для розжига;
отверстие для патрубку проделывают сбоку, а направленный воздух создается посредством воздушного компресса, к примеру, аквариумного.

Патрубок может располагаться близко к зоне горения или наоборот.

Оптимальный вариант расположения патрубка

Вариативность места обустройства патрубка не означает того, что выбор оптимальный и при непосредственном расположении рядом, и дальше от зоны горения. Обратная установка имеет некоторые недостатки, заключающиеся в следующем:

камера сгорания ограничена по высоте, что может привести к затуханию топлива;
повышенный отсос нагнетаемого дыма провоцирует более быстрый процесс сгорания топлива, а, следовательно, снижает продолжительность работы генератора дыма;
внутри коптильни тяга резко снижается, особенно в те моменты, когда компрессор отключен;
выбор в пользу низкой посадки может привести к попаданию несгоревшей щепы внутрь, результатом чего может стать перекрытие прохода;
повышенные температуры, когда патрубок находится в непосредственной близостью с зоной горения, приводят к снижению рабочего ресурса данного элемента.

И если делать дымогенератор своими руками, патрубок лучше располагать подальше от зоны горения, а не близко к ней.

Сборка дымогенератора

Осуществляется изготовление устройства в несколько этапов:

Корпус делают из трубы длиной около 70 см. По внешнему контуру разреза размечают детали днища и крышки с учетом припусков для боковых бортиков.
Выше бортика просверливают несколько отверстий для поступления кислорода и поджигания топлива.
Если днище делают съемным, то проем и дверца не требуются. В противном случае делают дверцы с прорезями и навешивают этот элемент на петли.
По краю верхней крышки приваривают бортики для плотного надевания на корпус, а сбоку врезают скобу, обеспечивающую удобное открывание.
Делают отступ и приваривают трубку дымоотвода. Нарезают на внешнем конце штуцера резьбу для фитинга — тройника, вваривают деталь в боковую стенку так, чтобы она выступала над поверхностью.
Штуцер соединяют с фитингом. Патрубок от нижний части ведет к вентилятору, а от боковой — к коптильной камере.

Если есть необходимость сделать аппарат устойчивым, то можно приварить к основанию устройства небольшие ножки, имеющие высоту порядка 15 сантиметров. Можно использовать не только трубку, но и бидон, а также другие подручные изделия.

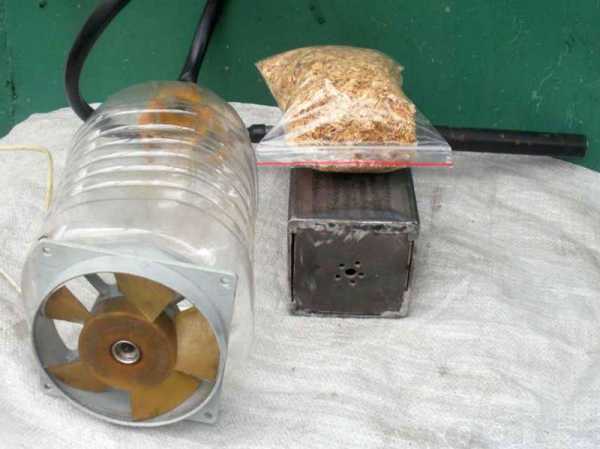

Изготовление компрессора

Дымогенератор может работать без вентилятора, но это значительно снизит эффективность. В качестве компрессора можно использовать обычный аквариумный с мощностью от 4 и 5 Вт. Это устройство можно тоже сделать своими руками с использованием пятилитровой пластиковой бутылки и компьютерного вентилятора:

у бутылки срезают дно;
вставляют вентилятор, закрепляют его саморезами;
в крышке делают отверстие, куда закрепляют шланг;
вентилятор подключают к электрическому току.

Сделать самодельный компрессор не очень сложно. Главное, рассчитать необходимую мощность, обеспечить надежную герметизацию каждого соединения. Иначе установка будет достаточно ненадежной.

Запуск коптильни с дымогенератором

На бетонную плиту, металлический стол либо любую другую несгораемую поверхность ставят дымогенератор. Топку до отказа набивают топливом — щепой, опилками, стружками. Это должны быть лиственные, но не хвойные породы. Сухой материал берут в количестве около килограмма.
Крышку очень плотно закрывают. К фитингу подключают компрессор, а к коптильной камере — дымоход. Поджигают топливо, а затем включают вентилятор (компрессор).

superarch.ru

Сделать дымогенератор для копчения своими руками: чертеж, устройство

Мясо – традиционное блюдо на наших столах. Его можно приготовить разными способами, однако большой популярностью пользуется такой вариант термической обработки, как копчение, а устройство – дымогенератор для копчения. Процедура позволяет не просто изготовить из скоропортящегося продукта блюдо длительного хранения, она дает возможность получить особый вкус, аромат, несравнимый ни с какими других способом обработки. И пусть на рынке бытовой техники появляется все больше различных приспособлений, по-прежнему в цене копчение своими руками.

Принципы

Примечание: Особая роль в процедуре отводится дыму, он придает блюду не только превосходный вкус, но и особый аромат. И пусть многие начинают пользоваться готовыми приборами, хватает людей, заинтересованных в применении самодельных устройств.

Это и хороший способ сэкономить, и прекрасная возможность получить дополнительное удовольствие от возможности что-то сделать самому. Ведь, немного потрудившись, можно сделать генератор своими руками.

Качественный дымогенератор для коптильни

Копчение – достаточно длительный процесс, который требует еще и определенных навыков. Должны выполняться определенные условия:

минимальная температура поступающего дыма;
обработка должна быть длительной – от нескольких часов до нескольких дней;
можно использовать опилки из плодовых, но не хвойных пород деревьев;
продукты должны быть обработаны – очищены, вымыты, посолены, просушены.

Учитывая навыки готовящего, понимание тонкостей процедуры, определяется результат. Имеет значение и прибор, особенно если изготовлен дымогенератор своими руками. Для него наиболее важное – верное расположение всех элементов, поступление дыма низкой температуры. Все это в комплексе дает возможность надеяться, что получится очень вкусно и презентабельно.

Самодельная коптильня с дымогенератором

Для опилок рекомендуется использовать такую древесину:

ольха;
вишня;
яблоня;
груша;
ива.

Благодаря различным ароматическим качествам получаются разными по вкусовым особенностям блюда. Достаточно сделать дымогенератор для копчения своими руками, чтобы начать управлять процессом.

О дыме

Дым является натуральным антисептиком, который ценится коптильщиками. Ведь после такой обработки в продукте еще долго не образуется вредоносная микрофлора. Словом, увеличивается срок хранения, блюдо получает особые вкусовые качества. Дымом можно обрабатывать дичь, мясо, рыбу.

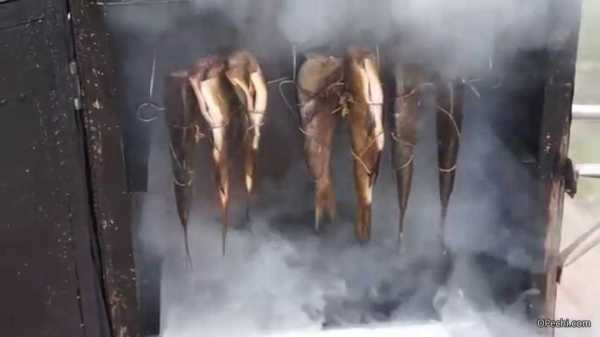

Дым, вырабатываемый дымогенератором

Благодаря генератору можно получить дым с необходимыми характеристиками. Его нагнетание осуществляется за счет работы вентилятора или перепада температур. Немаловажную роль играют и опилки.

Обслуживание

Процедура заключается в подаче опилок, а также последующей очистке емкости от истлевших элементов. Если используется дымогенератор для холодного копчения, изготовленный своими руками, то наверняка процедуру придется выполнять самому. Однако если применяется готовый вариант, вполне возможна автоматизация процесса. На больших производствах задействуется оператор для мониторинга.

Преимущества готовых вариантов

Сделать генератор самому – задача непростая. Для этого нужны определенные навыки, материалы, время. Поэтому многие не решаются пойти на такой шаг, а покупают готовый электрический дымогенератор. Такие устройства очень популярны, поскольку обладают такими достоинствами:

высокая производительность;
малый расход электроэнергии, который сравним с уровнем потребления включенной лампы накаливания;
в термокамере осуществляется очищение дыма, в результате чего смолистые вещества оседают на стенках, а затем удаляются;
обеспечивается полное сгорание опилок;
удобство обслуживания;
высокая надежность устройства.

Все это обеспечивает востребованность приборов и высокую результативность процедуры. Далее рассмотрим несколько моделей готовых вариантов.

Готовая коптилья с дымогенератором

Original Bradley Smoker

Bradley Smoker – специализированный изготовитель устройств для создания копченой продукции. Отличительные особенности производимых приборов – современный дизайн, высокая надежность. Устройства сохраняют природность вкуса. Для обеспечения процесса дымом используются брикеты, подача которых организована автоматически.

Дымогенератор Original Bradley Smoker

ШАУРМЕЙКЕР

Это устройство обеспечивает не только автоматическую подачу брикетов из лиственных пород древесины, но и электронное управление. Мощности такого прибора достаточно для организации процесса на малом предприятии.

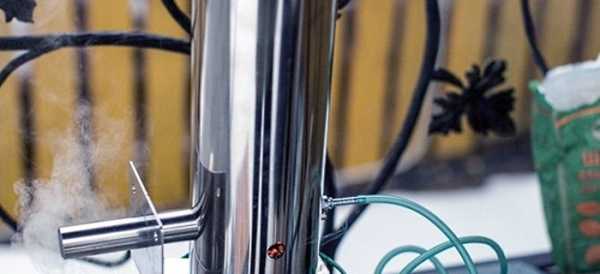

Дымогенератор с компрессором и опилками разных пород

Рекомендации по применению дымогенератора «Копти Сам»

Weber-Stephen

Этот американский прибор больше подойдет для частного использования. Топливо для такого устройства – уголь. Поэтому его можно применять в качестве гриля. Многие модели производителя используются для промышленности. Поэтому в частных владениях такие устройства используются довольно редко.

Дымогенератор марки Weber Stephen

Как используется?

Покупной вариант дымогенератора используется так. Загружаются продукты в шкаф, который закрывается. В бункер следует засыпать опилки (около 70% бункера). Камеру копчения нужно заполнить продуктами. Во время копчения требуется контроль интенсивности выхода дыма из шкафа.

Простая коптильня

Примечание: Длительность процесса определяется продуктом. Например, для сала или скумбрии потребуются сутки, для мойвы – 8 часов. Мясо птицы потребует более длительной обработки.

Очень важно при эксплуатации регулярно мыть кожух. После очистки его можно использовать повторно. Также стоит учесть еще несколько рекомендаций:

для ускорения процесса копчения внутрь прибора необходимо установить электрический ТЭН, чтобы обеспечить нагрев опилок;
вкус блюда определяется типом выбранной древесины;
к опилкам можно добавить немного виноградной лозы, что обеспечит оригинальный приятный вкус;
сухая погода оптимальна для проведения процедуры;
температуру копчения необходимо поддерживать на уровне 30–35 градусов.

Следуя представленным рекомендациям, можно избежать ошибок, улучшить процесс, а значит, сделать продукт более привлекательным и вкусным.

Безопасность

Устройство дымогенератора имеет свои особенности, поэтому необходимо соблюдать правила безопасности:

прибор устанавливается на прочную, пожаробезопасную поверхность;
лучше всего использовать металлический корпус, имеющий слой жаростойкой краски;
электропроводка должна быть удалена от источника воздействия высокой температуры;
на случай непредвиденных обстоятельств управляющий блок должен быть обеспечен элементом автоотключения.

Дымогенератор простой конструкции для коптильни

Следуя этим правилам, можно предотвратить не только поломку оборудования, но и травмы, и другие неприятности со здоровьем.

Создание

Разберемся, как делаются дымогенераторы для холодного копчения своими руками, насколько такое устройство можно сделать самому.

Как правило, конструкция включает в себя такие элементы:

источник;
система дымового охлаждения;
топливо;
система подачи дыма в камеру копчения.

Источником образования тепла может быть:

уголь;
газ;
щепа, опилки;
дрова;
электроэнергия.

Коптильня с дымогенератором, выполненная своими руками

Самое оптимальное устройство дымогенератора – то, которое подразумевает использование опилок.

Вариант применения дымогенератора

Холодный дым

Коптильня для холодного копчения обычно включает в себя:

выкладка ямки для топки;
под землей прокладывается дымоход;
фильтр обеспечивает чистоту продуктов, защищенность от сажи;
установка самой коптильни.

Процесс копчения с применением дымогенератора

Однако процесс может сопровождать один недостаток – повышенная температура, что исключает проведение холодного копчения. Для этого нужно сделать следующее:

Следует увеличить длину дымохода, что позволит дыму остывать.
Проточная вода может помочь охлаждению дыма. Поэтому потребуется модернизация конструкции.

Сборка электрического генератора для коптильни собирается своими руками достаточно легко, если пользоваться чертежами и схемами. Электроплитка является нагревательным элементом, а охлаждение дыма обеспечивается длиной трубы.

Коптильня с рыбой

Если есть желание сделать дровяную коптильню, собрать ее еще проще. Устройство такого дымогенератора основывается на печи-буржуйке. Протяженность и количество изгибов трубы определяют температуру дыма. Она ниже, чем выше показатели.

Дымогенератор для коптильни в активном действии

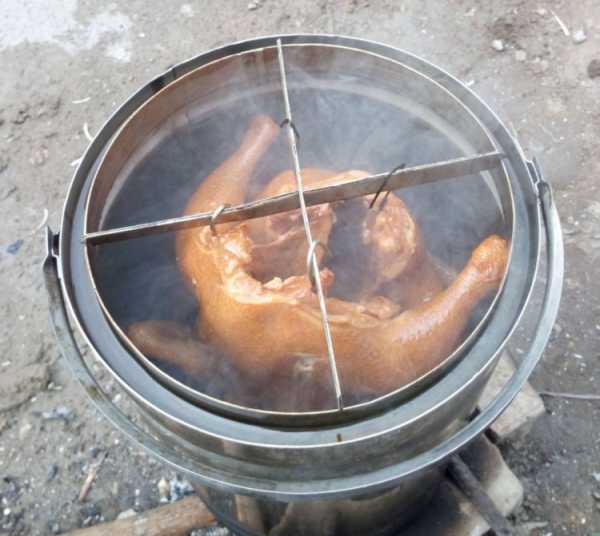

Размер камеры для копчения определяется тем, сколько продуктов планируется обрабатывать за 1 раз. Если процедура будет выполняться раз в год, тогда можно взять обычное ведро, изготовленное из металла, имеющее крышку. Внизу просверливается отверстия, диаметр которого должен совпадать с трубкой генератора подачи дыма. В крышке нужно сделать отверстие для отвода дыма.

Самодельная коптильня с дымогенератором

Устройство дымогенератора может включать в себя различные элементы: раму, вентилятор, барабан, термокамеру, электрический привод.

Как видим, прибор вполне можно сделать самому, достаточно проявить терпение, настойчивость и выделить некоторое время. Тогда обязательно все получится!

Вариант исполнения коптильни с дымогенератором

opechi.com
