Как сделать евро отопление – Правильное отопление частного дома. Пошаговый план монтажа

Содержание

Как сделать экономное отопление для частного дома. Как сделать евро отопление


инструкция, фото и видео-уроки, цена

Рано или поздно перед владельцами загородной недвижимости встает вопрос о том, как правильно сделать отопление в частном доме без посторонней помощи. Однако для этого придется вникнуть во все тонкости работы системы. Распространенным теплоносителем для обогрева жилых помещений является обычная вода, которая достигает нужных температурных значений после прохождения специального котла. Хотя в последнее время и появляются инновационные варианты аккумуляции тепла, в настоящее время они не получили широкого применения.

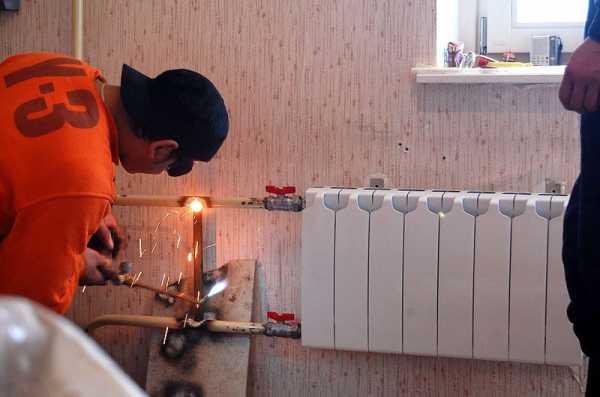

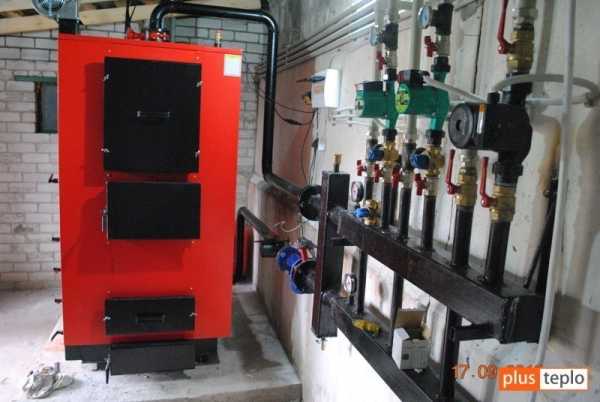

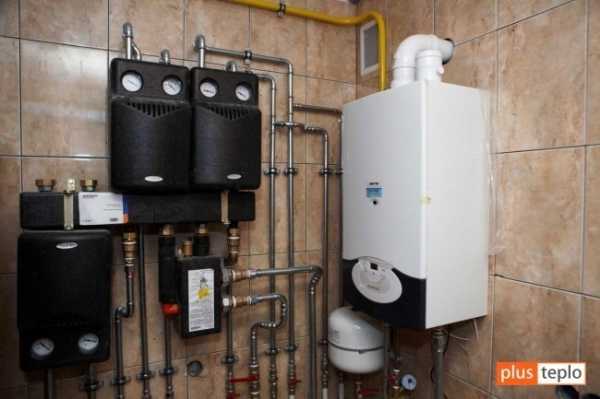

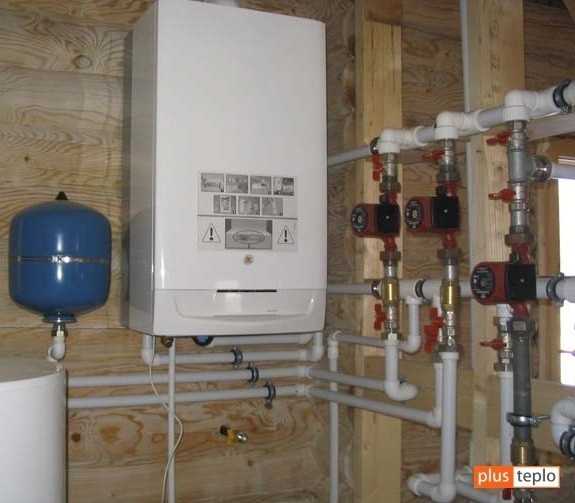

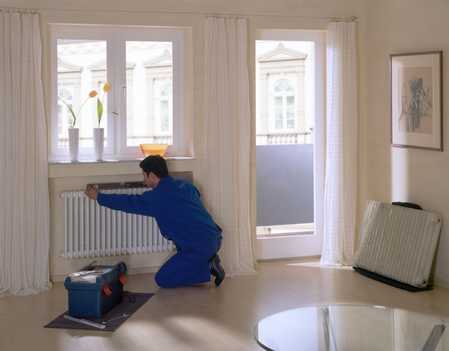

Самостоятельный монтаж системы отопления на фото.

Принцип работы

Ознакомиться с функционированием системы водяного отопления необходимо, чтобы избежать ошибок при установке своими руками. Кроме того, нужно уметь отыскивать неисправности в крайних случаях, ведь при вызове мастера придется распроститься с немалой денежной суммой. Следует понимать, что водяная система представляет собой замкнутую сеть, включающую в себя отопительные приборы и трубопроводы.

Составные элементы

Прежде чем узнать, как самому сделать отопление в частном доме, в любом случае нужно ознакомиться со всей структурой. В такие системы обычно входит стандартный набор оборудования. Регулировка обогрева, как правило, осуществляется за счет изменения температуры теплоносителя.

Однако при установке регулировочных кранов появляется возможность менять микроклимат в разных помещениях.

  • Тепловой пункт, представляющий собой в большинстве случаев целый комплекс устройств, размещенных в специальных помещениях. В них происходит управление режимами потребления, настройка параметров теплоносителя и тому подобное.
  • Трубопроводы используются для переноса нагретой жидкости до отопительных приборов. Их разводка может быть выполнена по различным схемам. Данные элементы устанавливаются открытым способом или убираются под отделочное покрытие.
  • Конвекторы и батареи отопления требуются для передачи тепла помещению, в котором они расположены. Первые из них создают более мощный поток восходящего воздуха, но при очистке есть определенные трудности. Что касается радиаторов, то их существенная часть обогрева происходит за счет теплового излучения.
  • Терморегуляторы очень часто начали применяться в отопительных системах. Они состоят из термостатической головки и клапана. При снижении температурного режима в комнате ниже настроенного предела уменьшается давление газа. В связи с этим происходит открытия проходного сечения.

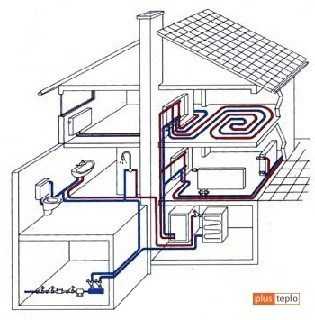

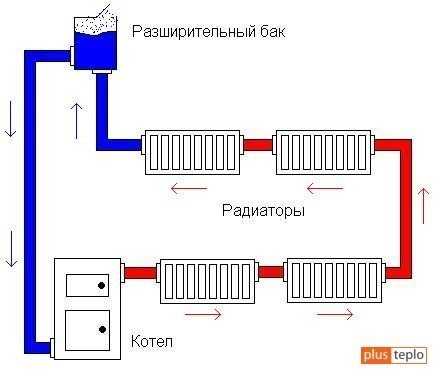

Изображена примерная схема организации обогрева жилища.

Примечание! Работающие батареи в значительной степени уменьшают уровень влажности воздуха, причем данный показатель может упасть до 20-25 процентов. Поэтому рекомендуется использовать увлажнители или установить аквариум.

Варианты циркуляции жидкости

На самом деле движение воды внутри трубопроводов может быть естественным или принудительным. Однако в каждой из них теплоноситель перемещается по кругу, достигая определенной температуры в котле.

  1. Принудительная циркуляция создается с использованием специального насоса, мощность которого может варьироваться. Именно с его помощью жидкость приводится в движение. При таком способе вполне реально регулировать температуру отдельных радиаторов.
  1. Естественная циркуляция обеспечивается без особых приборов, а движение происходит благодаря разнице между плотностями охлажденной и нагретой воды. В этом случае должен быть достаточный диаметр вертикальных стояков, чтобы образовалась побудительная сила.

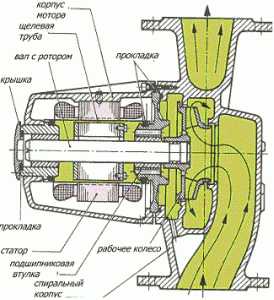

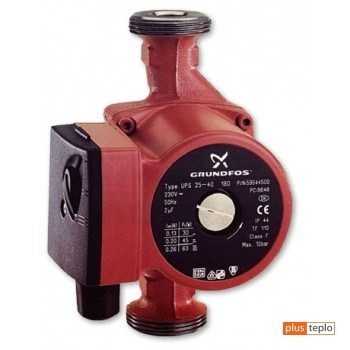

Строение циркуляционного насоса.

Дополнение! Первый вариант в условиях современного мира начал применяться гораздо чаще. Единственный недостаток – зависимость работы отопительной системы от электрической сети.

Выбор подходящего оборудования

С развитием технологий современные устройства для получения тепла стали отличаться высоким коэффициентом полезного действия и автоматическим управлением. Также они дают возможность в какой-то степени снизить потребление энергии и рационально использовать ресурсы.

katlavan.ru

Отопление частных домов в Европе: разбор схем и принципов

Содержание статьи:

«Теплый пол или радиаторное отопление?». Таким вопросом сегодня задаются многие продвинутые частные застройщики, которым “посчастливилось” строить свои дома в условиях кризиса последних лет, научившего их вдумчиво подходить к любым покупкам, особенно к таким серьезным, как система отопления. Выбрать подходящий способ отопления из двух указанных выше способов без предварительного изучения темы и анализа рынка вряд ли получится, ведь каждый из них имеет как преимущества, так и недостатки, которые так или иначе ограничивают область рационального применения. О том, как выбрать способ и принципиальную схему обогрева частного дома и пойдет речь в данной статье.

Так как уровень текущего этапа развития индивидуального строительства в России не позволяет принимать на его основе грамотные и взвешенные инженерные решения, то при выборе подходящей системы отопления для только что построенного дома мы вынуждены копировать опыт более преуспевших в этой области европейских стран. Итак, давайте посмотрим, как сегодня подходят к организации отопления малоэтажных жилых домов наши ближайшие соседи, такие как Германия, Финляндия, Норвегия и Швеция. Климатические условия этих странах практически не отличаются от наших, а значит и инженерные решения, эффективно работающие у них, с большой долей вероятности будут так же эффективно работать и у нас.

Отопление частных домов в Европе сегодня

Результаты исследований оказались довольно интересными. Было установлено, что и в Германии, и во всех указанных скандинавских странах в малоэтажной застройке популярны одни и те же тенденции и технологии отопления. Так, примерно 95% от общего объема введенных в эксплуатацию за год одноквартирных жилых домов в этих странах имеют смешанную (комбинированную) систему отопления, которая представляют собой сочетание теплых полов и классического радиаторного отопления, работающих параллельно. Одновременное использование двух источников тепла в домашних условиях, как оказалось, оправдывает высокую эффективность данного решения, обеспечивая тепловой комфорт и в то же время способствуя экономии энергии. Принцип смешанного отопления домов до неприличия прост.

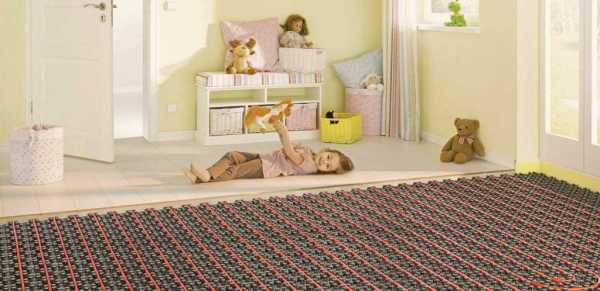

Ключевая роль отводится системе теплого пола, которая обеспечивает равномерное распределение тепла в помещениях. В свою очередь, перед радиаторами стоит задача усиления получаемого теплового эффекта, способствуя тем самым поддержанию постоянной комфортной температуры в доме. Тепло, генерируемое теплым полом, равномерно распространяется по всей площади помещения и в процессе остывания, поднимается вверх к потолку. В свою очередь, вектор тепла, создаваемый радиаторами, направлен в противоположном направлении, т.е. стремится к полу. Таким образом, эффективность работы данной отопительной системы основан на взаимно противоположном направлении распространения тепла, вырабатываемого каждым из двух источников.

Теперь давайте рассмотрим конкретные схемы, по которым может быть реализована смешанная система отопления домов.

Схемы смешанного отопления индивидуальных домов

Схема №1: «Теплый пол снизу, радиаторы сверху»

Наиболее распространенным способом реализации смешанной системы отопления малоэтажных жилых домов в Европе является схема, при которой теплые полы устраиваются на нижнем этаже, а радиаторы – на верхнем. Такое решение идеально подходит для домов, имеющих в своем составе просторное двухсветное помещение.

При реализации указанной схемы, в комнатах второго этажа, расположенных вблизи лестницы, а также в помещениях с очень высокими потолками, теплый воздух может концентрироваться только на уровне пола в пределах высоты 30-50 см от его чистовой поверхности. Т.е. в тепле будут находится только ноги человека, чего явно недостаточно для обеспечения теплового комфорта. Другими словами, в таком помещении человеку в зимнее время года будет довольно холодно. Не забывайте об этом при планировании отопления дома по указанной схеме.

В некоторых помещениях система теплового пола устраивается по определению, вне зависимости от того, на каком этаже оно расположено. Речь идет о ванных комнатах, холлах (при входе), кухнях, столовых – т.е. там, где в качестве чистового покрытия пола используется керамическая плитка. Одного теплового пола будет достаточно для обогрева всего первого этажа, при условии, если дом будет качественно утеплен и построен в соответствии с современными стандартами энергоэффективности. В домах, в которых весь второй этаж отведен под спальную зону в большинстве случаев оказывается достаточно радиаторного отопления.

Радиаторное отопление предпочтительнее использовать в тех помещениях, которые не используются в течение всего дня, например, в спальнях. Как правило спальни гораздо меньше других комнат и комфортный тепловой режим в них может быть создан за относительно небольшое период времени перед сном.

Следует отметить, что радиаторы оказываются эффективнее теплого пола в помещениях с паркетным полом, а также при наличии в помещении напольных ковровых покрытий, которые препятствуют утечкам тепла из помещения.

Схема №2: «Теплолюбивый интерьер»

Второй менее популярный способ смешанного отопления жилых домов состоит в том, что теплые полы и радиаторы устраиваются во всех отапливаемых помещениях дома. Нетрудно догадаться, что реализация данной схемы будет значительно дороже первой, однако в некоторых случаях решить проблему отопления каким-либо другим способом попросту невозможно. Одновременное использование теплового пола и радиаторов оправдывает себя в домах с уникальными архитектурно-планировочными решениями – большими панорамными или балконными окнами, застекленными террасами, зимними садами, витражами и любыми другими формами фасадного остекления.

strojdvor.ru

Отопление своими руками - Отопление своими руками,отопление

Первое что надо определить,какой материал можно выбрать?На самом деле их не так много если вы сами не занимаетесь теплотехникой, сантехработами. Вообщем то их всего два:полипропилен и ,металлопластик.Назову ещё несколько очень популярных материалов:медь,rehau,upanor.
Выбрали материал узнали какой вам нужен инструмент,дальше выбираем для себя оптимальную систему трубопроводов,в каждой системе есть описание трубопровода(диаметры,схемы), разберем основные: однотрубная система отопления,двухтрубная система отопления,другие которые нам для этого сайта не интересны,такие как стояковые и т.п,разбирать не будем.Выбор сделан.
Далее надо рассчитать местоположение и мощность отопительных приборов(радиаторы,конвекторы и т.п.). Радиаторы устанавливаем под окнами,у входа там самые большие теплопотери,при подборе радиаторов,обязательно надо знать общую площадь помещения,площадь каждой комнаты и сколько там будет радиаторов,тогда в любом магазине вам подберут нужные приборы.(схемы обвязки радиаторов).

Несколько советов монтажа трубопровода отопления:берите для герметичности резьб,старый добрый лён,можно смазать его герметиком см.рис.,не совсем подходит герметик на силиконе,особенно на ближних стыках к котлу или где будут большие температуры,со временем рассыхается и начинает течь(лучше вообще без герметиков,хорошо намотанный лён надежней),тоже самое относиться к разрекламированном тангит унилок(надеюсь они сюда не зайдут 🙂 ),делали котельную им,очень много стыков,через год перемотали наверно 70% стыков,таких денег оно не стоит.
На каждый отопительный прибор(радиатор) нужно ставить два крана(отсечь радиатор от системы),чтобы при поломке радиатора, не приходилось отключать всю систему отопления.Один из кранов желательно ставить вентильный ,для регулировки системы.(шаровым не очень подходит для этих целей)
Циркуляционный насос ,на видео он с кранами,можно без кранов(при поломки насоса с кранами,не надо будет сливать всю воду отопления).Предусмотреть в нижней точке врезку с краном,для слива системы отопления.

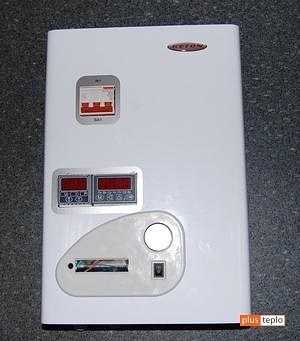

Котёл настенный - это готовая мини котельная,тут и группа безопасности,расширительный бак,насос.Минус настенных котлов,меньший срок эксплуатации теплообменника.Сделать отопление своими силами,руками можно.Нужен инструмент,желание,время и информация как это сделать.

P.S.- На видео к сожалению,я сделал ошибку в схеме,группа безопасности должна быть между котлом и краном,что бы не спровоцировать поломку котла от идиота,т.е при закрытых кранах и включенном котле,вариант мало вероятен и поломки может не быть,но всё так спокойней будет.
Задать вопросы,обсудить на на форуме(отопления своими руками)

otoplenie-sam.narod.ru

Как сделать экономичное отопление в дачном доме?

Для того, чтобы смонтировать экономичное отопление в дачном доме, необходимо в первую очередь определить какие у вас будут энергоносители. И какой из этих энергоносителей будет основным, а какой резервным. Это может быть электричество, газ, дизель, твердое топливо, тепловой насос, солнечный коллектор и так далее.

Далее необходимо определить качество и количество подающегося электричества. Так как от этого зависит выбор системы отопления.

Если качество электричество удовлетворительное и стабильная подача без больших временных отключений, то можно монтировать закрытые системы отопления с принудительной циркуляцией. Такие как: радиаторное отопление, конвекторы, теплые водяные полы и так далее. Можно так же сделать комбинацию систем отопления.

У таких систем много плюсов, за исключением их зависимости от электроэнергии необходимой для работы котлов, насосов и другого отопительного оборудования.

Если есть перебои с подачей электроэнергии, то необходимо выбирать открытые гравитационные системы отопления. В этом случае монтируют именно радиаторную систему отопления с естественной циркуляцией теплоносителя.

Сегодня, конечно, можно устроить бесперебойную подачу электричества от дизель генератора, инвертора или солнечных панелей. Все дело в стоимости устройства этих систем.

Так же часто спрашивают об использовании незамерзающего теплоносителя(незамерзайки) для отопления дачи. Так как обычно отопление на даче используют по приезду или на случай отключения подачи электричества или других энергоносителей.

Мое мнение такое. Если брать недорогой незамерзающий теплоноситель, то его хватает на два года, так как на заводе теплоноситель смешивают, а насос циркуляционный и температура опять разделяют все компоненты незамерзайки.

И после такой разбивки теплоноситель не работает и его надо менять.

А это опять затраты и загрязнение окружающей среды.

Дорогая незамерзайка работает 4-5 лет. И ее тоже надо менять и загрязнять окружающую среду, так как никто не будет заморачиваться с утилизацией сотни литров незамерзающего теплоносителя.

Есть так же мысль что в гравитационных системах отопления разбивка незамерзающего теплоносителя будет происходить медленнее. Так как нет циркуляционного насоса. И в такой системе незамерзающий теплоноситель будет работать дольше.

Главное, при выборе системы отопления на даче или в загородном доме — это все взвесить, положить на бумагу и посчитать в разных вариантах.

Тогда у Вас перед глазами будет четкая картина. И вам будет легче принять решение, и выбрать правильный вариант.

Вот, например, Вы определили, что есть электричество и газ. Тогда газ мы определяем как основной энергоноситель, а электричество резервный.

Допустим с подачей электричества в нашем случае есть проблемы. То есть, электричество отключают на несколько дней.

В этом случае выбираем вариант устройства гравитационной системы отопления, например, паук. Или устраиваем бесперебойное энергоснабжение и выбираем любые закрытые системы отопления.

В случае невозможности обеспечения бесперебойной подачи электричества, выбираем энергонезависимый газовый напольный котел. Я рекомендую импортные аналоги. Так как большинство местных котлов имеют не лучший КПД. А это влияет на расход газа.

Лучше один раз заплатить и потом всю жизнь экономить. Так как энергоносители будут с каждым годом дорожать. И даже если Вы купите недорогой котел. Потом с большим расходом захотите его поменять на более экономичный. При этом Вы заплатите в два раза дороже, если бы Вы сразу выбрали котел подороже.

Теперь предположим что у вас нет газа, но перебоев с подачей электричества нет.

В этом случае можно выбрать любой котел на твердом топливе, дровах, дизеле, электричестве и так далее, и устроить любую современную систему или их комбинацию.

В этом случае можете выбрать любые трубы, котлы и другое сопутствующее оборудование.

Так же при устройстве систем отопления необходимо помимо основного и резервного теплоносителя предусмотреть добавление котла или котлов на другом виде топлива.

Сегодня в интернете много информации по монтажу систем отопления. У вас от такого количества информации может получиться ступор и могут опуститься руки.

Вот почему, я предлагаю Вам определить ваши энергоносители. Определить какой энергоноситель будет основной или резервный и какой дополнительный котел или систему обогрева Вы сможете добавить в перспективе.

Так же определите качество поставляемых энергоносителей и определите, какая будет система отопления.

После проведите анализ котлов, труб, радиаторов и так далее. На предмет цена – качество и возможность использования именно в вашей системе отопления.

eurosantehnik.ru

Установка систем отопления своими руками

Ни для кого не секрет, что система отопления во многих домах (особенно в тех, что находятся за городом) часто бывает далекой от совершенства. В связи с этим такой вопрос, как установка систем отопления своими руками, является очень актуальным.

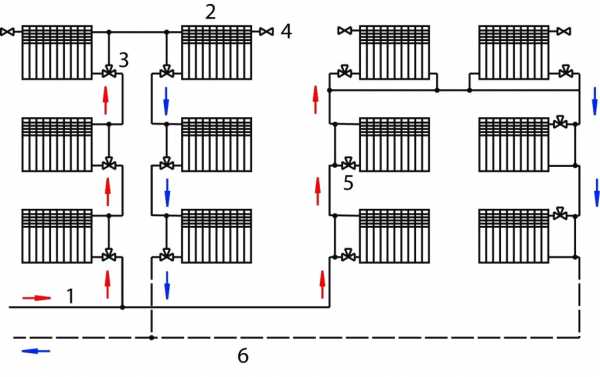

Схема вертикальной однотрубной системы отопления: 1 — подающая магистраль, 2 — нагревательный прибор, 3 — трехходовой кран, 4 — выпуск воздуха, 5 — регулирующий кран, 6 — обратная магистраль.

Принципы установки отопительной системы вполне можно освоить самостоятельно, для этого нужно следовать инструкции.

Лучше рассмотреть систему отопления в одноэтажном доме с крутой крышей, там рекомендуется устанавливать систему водяного отопления, стояки должны быть только вертикальными.

Двухтрубная вертикальная система отопления: 1 — подающая магистраль, 2 — подающий стояк, 3 — стояк обратной линии, 4 — краны у приборов, 5 — нагревательные приборы, 6 — выпуск воздуха, 7 — обратная магистраль.

Нередко используется отопительная система с горизонтальной разводкой, однако такая система далеко не всегда может прогреть пространство чердачного помещения, у которого крутая крыша. Система водяного отопления в таких домах должна быть двухтрубной, что касается циркуляции, то она должны быть естественной, а разводка может быть нижней или верхней. В том случае, если в доме имеется подвальное помещение, очень удобно, если котел будет располагаться именно там (следует выводить дымовую трубу на высоту 10 м). Если подвального помещения в доме не имеется, то отопительный котел нужно расположить на первом этаже, при этом нужно принимать во внимание то обстоятельство, что используется только система с верхней разводкой.

Если установка системы отопления делается в доме, который имеет один этаж и плоскую крышу, то специалисты рекомендуют систему водяного отопления с горизонтальной разводкой, что касается котла, то он располагается в подвале. Если в доме подвала не имеется, нужно применить аналогичную систему, но есть одно существенное отличие: котел располагается без заглубления.

Схема горизонтальной двухтрубной коллекторной системы отопления.

Если установка системы отопления осуществляется в доме, в котором два этажа и более, нужно делать двухтрубную систему отопления (тип водяной, стояки вертикальные, разводка нижняя или верхняя). Если в большом доме делать горизонтальную систему отопления, то нужно учитывать, что все комнаты в таком доме не смогут прогреться должным образом. Система отопления выполняется с естественной циркуляцией, так как циркуляционного напора для этого бывает достаточно.

Установка системы отопления своими руками должна осуществляться после того, как будут подготовлены документы соответствующего образца, так как все действия по установке отопления должны осуществляться в соответствии с законом.

Установка котла отопления

Для установки отопительного котла лучше пригласить квалифицированных специалистов.

Разводка системы отопления начинается с установки котла, так что нужно сразу продумать то, в каких местах можно установить радиаторы, планируется ли сделать в доме теплые полы, и если планируется, то нужно сразу определиться, в каких комнатах. В большинстве случаев радиаторы располагаются под окнами, нужно предварительно посчитать их мощность. Монтаж радиаторов отопления можно без особого труда сделать своими руками, для этого понадобится перфоратор и особая фурнитура, она прилагается в комплекте с таким радиатором.

Если планируется сделать теплые полы, то их укладку нужно осуществлять именно на этом этапе, после этого такие полы заливаются стяжкой. На этом этапе можно сразу рассчитать, сколько понадобится труб, тройников и уголков. Чтобы все было более наглядно, нужно изобразить трассу отопления на бумаге, при этом нужно обязательно учитывать все мелочи, ответвления и повороты.

Когда делается установка систем отопления под пайку, рекомендуется использовать трубу, которая сделана из пластика. Такая труба обладает самыми положительными качествами: долговечность, надежность, паять ее можно без всяких проблем самостоятельно, то есть пользоваться услугами специалистов совершенно не обязательно. А это значит, что использование труб из такого материала хорошо еще и тем, что они экономичны. Для монтажа такой трубы понадобится только паяльник и хотя бы минимальные навыки в таком деле, как паяние. Если таких навыков нет или паять приходилось давно, рекомендуется потренироваться на тех участках, которые имеют второстепенное значение, в противном случае несколько метров труб будут безнадежно испорчены вместе с несколькими уголками.

Монтаж системы отопления своими руками

Схема горизонтальной двухтрубной системы отопления: 1 — стояк, 2 — нагревательные приборы, 3 — регулирующий кран, 4 — выпуск воздуха, 5 -регулирующая арматура, 6 — обратная магистраль.

После того как все необходимое приобретено, надо начинать разводку отопительной системы (она должна быть предварительно прорисована на бумаге) по всей квартире. При этом нужно принимать во внимание то обстоятельство, что где-то придется отрезать участок трассы отопления, чтобы была возможность переделки. Для того чтобы осуществить такой процесс, понадобятся переходные муфты, делать все надо внимательно и добросовестно, тогда результат будет удовлетворительным.
Когда система отопления проложена, необходимо приступать к установке радиаторов, теплых полов и отопительного котла.

Что касается отопительного котла, то стоит такое оборудование недешево (если оно действительно высокого качества), поэтому нужно доверить его пуск специалисту, так как при самостоятельном пуске такой котел снимается с гарантии, что может быть чревато финансовыми потерями. Все стыки отопительного котла нужно проверить на герметичность и на то, нет ли течи. Если течь при запуске котла имеется, то нужно срочно отключать систему отопления и все участки, где имеется течь, перепаять.

На этом система отопления своими руками может считаться завершенной. Однако нужно учитывать то, что в системе могут образовываться воздушные пробки, они могут появляться в течение нескольких дней, в этом нет ничего страшного, нужно просто своевременно выпускать их. Чтобы это сделать, понадобятся следующие инструменты:

  • разводной ключ;
  • специальный ключ для труб из металлопластика;
  • газовый ключ;
  • строительный уровень.

Полезные рекомендации

Монтаж системы отопления нередко бывает сопряжен с разного рода трудностями. В большинстве случаев такие проблемы связаны с утечкой теплоносителя, когда снижается мощность, что приводит к недостаточному количеству тепла в доме. Проблемы могут возникнуть в том случае, если используются инструменты, которые не подходят для этого дела.

http:

Чтобы мощность отопительных радиаторов была удовлетворительной, необходимо монтировать с небольшим уклоном (угол уклона не должен превышать нескольких градусов). Такой угол внешне заметен будет несильно, однако польза будет ощутимой. Куда делать уклон? Это зависит от того, каким образом радиатор подключен к сети, еще нужно учесть, на какой стороне расположен воздушный клапан. Уклон нужно делать таким образом, чтобы воздух собирался непосредственно у клапана, угол радиатора должен быть несколько выше.

Соединения труб (в особенности резьбовых) нуждаются в герметизации, еще несколько лет назад в качестве основного утеплителя использовался такой материал, как лен. Нить из льна применяется и в настоящее время, однако ее применение наблюдается все реже. Все большей популярностью пользуются современные герметики высокого качества, лучше всего использовать термостойкий силикон или тефлоновую нить.

http:

Есть и еще одна распространенная ошибка — желание сэкономить. Многие домовладельцы, желая сэкономить, предпочитают покупать все необходимые детали и оборудование на рынке, где их стоимость дешевле, чем в фирменных магазинах. Однако делать этого не следует, так как очень высока вероятность того, что все выйдет из строя, а стоимость ремонтных работ будет намного превышать те средства, которые были сэкономлены. В связи с этим не стоит приобретать дешевое оборудование, стараясь сэкономить 100 евро: однажды все это может привести к тому, что система отопления холодным зимним вечером будет прорвана.
Еще нужно учитывать то обстоятельство, что при работе не стоит использовать антифризы: вероятность перегрева котла значительно повышается, а может случиться и так, что теплогенератор выйдет из строя.

nastroikezhenshinenemesto.ru

3 способа улучшить центральное отопление квартиры

Большинство квартир, находящихся в городах, подключены к центральному отоплению. Это вносит как свои удобства, так и неудобства одновременно. У владельцев появляется множество пожеланий, которые они не могут реализовать в виду особых ограничений. В этой статье мы расскажем, как их обойти абсолютно законными методами.

Основная проблема центрального отопления

Отапливая квартиру от центрального отопления, мы сталкиваемся со следующими неудобствами:

  1. Невозможно смонтировать радиаторы, которые хотите именно Вы. По сути вы ограничены двумя моделями: чугун и биметалл. Но ведь есть еще алюминиевые, медно-алюминиевые, стальные, дизайнерские и другие.
  2. Не всегда возможно спрятать трубы и они проходят снаружи. Такая конструкция портит современный интерьер.
  3. Нельзя использовать систему водяных полов.

Есть конечно и существенный плюс – вам не нужно делать котельную. Но как совместить возможности центрального отопления квартиры и при этом организовать все так, как вы хотите? Решение есть!

Как поставить любые радиаторы?

Теплоноситель в центральном отоплении имеет специальные примеси, которые негативно влияют на многие модели радиаторов. Поэтому в квартирах их не ставят. По сути, чтобы решить эту проблему, надо сделать так, чтобы вместо ТЭЦовского теплоносителя, была наша обычная вода.

Для этих целей нужно смонтировать теплообменник на месте входа стояков центрального отопления в квартиру.

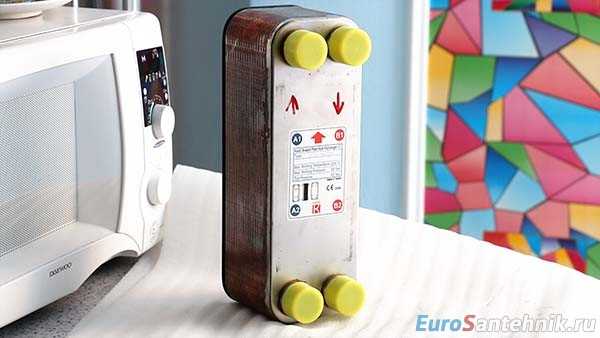

Теплообменник – это устройство, которое снимает тепло с одного источника и передает его другому источнику. Проще говоря, это наш с вами посредник, который возьмет просто тепло с ТЭЦ и передаст его нашей собственной системе отопления внутри квартиры.

Какие преимущества дает теплообменник?

  1. Выполняет функцию котла, путем съема тепла
  2. Позволяет создать свою систему отопления внутри квартиры со своим теплоносителем и давлением.
  3. Позволяет реализовывать какие угодно варианты отопления

У использования теплообменника есть и свои минусы:

  • Периодически он забивается. Требует демонтажа и промывки
  • Необходимо помимо теплообменника, монтировать расширительный бак, насос и сопутствующую арматуру.

Установив теплообменник, вы можете смонтировать любую радиаторную систему: лучевую, двухтрубную и другие. Вы можете спрятать трубы в стяжку. Можно использовать любые материалы труб, не переживая, что они придут в негодность. Можно использовать любые марки радиаторов.

Отопление квартиры через пол

Пример раскладки водяного теплого пола

Если вы захотите сделать водяные полы от центрального отопления, то напрямую этого делать нельзя ни в коем случае по следующим причинам:

  • Давление в центральном отоплении довольно высокое. Не каждая труба теплого пола сможет долгое время выдерживать такую нагрузку
  • Температура теплоносителя значительно выше той, что нужна нам. Вы будете ощущать перегрев и дискомфорт
  • Теплоноситель ТЭЦ так же будет негативно влиять на срок службы труб теплого пола

Как же тогда обеспечить свою квартиру обогревом теплого пола от центрального отопления? По прежнему через тот же теплообменник. Здесь все аналогично радиаторной системе отопления, с той лишь разницей, что теплообменник необходимо рассчитать с учетом использования для водяных полов.

Имейте в виду, что не везде разрешен монтаж водяных полов в квартире. Порой это запрещено на законодательном уровне. Уточняйте этот момент в своем регионе.

Отопление в межсезонье

Довольно часто возникает ситуация, когда в квартире довольно прохладно, но отопление еще не дали. Что делать в таком случае?

Можно смонтировать отдельно электрический котел и использовать его в межсезонье. А когда дают центральное отопление, открывать теплообменник и греться уже через него.

По сути такой же способ может застраховать вас от внезапных аварий на ТЭЦ. Хоть такое случается редко, но случается, а у Вас всегда есть альтернативный источник обогрева.

Итог

Как вы поняли, всего лишь одно устройство дает вам множество преимуществ при отоплении квартиры. Само собой система немного усложняется и становится дороже. Так же теплообменник требует периодического обслуживания.

Поэтому здесь решать уже вам. Если хотите, чтобы было по-вашему, то ставьте отопление через теплообменник и будете радоваться долгие годы.

eurosantehnik.ru

Водяное отопление в частном доме своими руками: схемы, расчет и монтаж

Автор Михаил Стахов На чтение 8 мин. Просмотров 203k. Опубликовано

Весь процесс создания системы водяного отопления в частном доме состоит из определенных этапов, поочередное выполнение которых приведет к решению поставленной задачи — сделать водяное отопление своими руками.

Что предстоит сделать? Изучаем…

Виды водяных систем отопления

Сегодня водяным системам отопления «принадлежит» до 90 процентов «обогреваемой территории» частных домов. На остальной части территории используется печное, электрическое, воздушное отопление.

Водяные системы отопления

  • радиаторные;
  • система «теплый пол»;
  • плинтусное отопление.

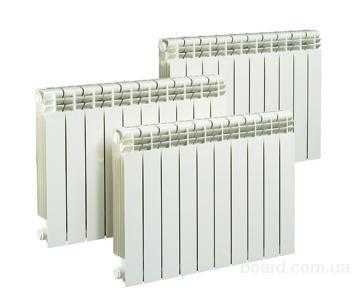

Водяные радиаторы отопления — привычный элемент интерьера большинства домов и квартир. В их «семействе» обитают: стальные, чугунные, биметаллические и алюминиевые радиаторы.

Стальной радиатор в системе отопления

В качестве преимущества таких устройств гордо выступает отличная теплоотдача, а недостатком является повышенная «требовательность» таких радиаторов к качеству и виду теплоносителя.

Радиаторное водяное отопление в частном доме в гараже или на даче «по плечу» сделать своими руками человеку, мало-мальски приспособленному к техническому труду и желающему научиться чему-то новому.

О том, какие типы радиаторов водяного отопления стоит выбрать для частного дома читайте в статье: «Какие радиаторы отопления лучше?».

Система водяная «теплый пол»

Водяной пол можно рассматривать как дополнение к радиаторной системе отопления или как альтернативу ей.

Преимущества такой системы заключаются в большой площади теплоотдачи — фактически весь пол можно условно назвать большим радиатором, который к тому же прогревает воздух в помещении правильно: теплая зона внизу, а вверху более прохладная.

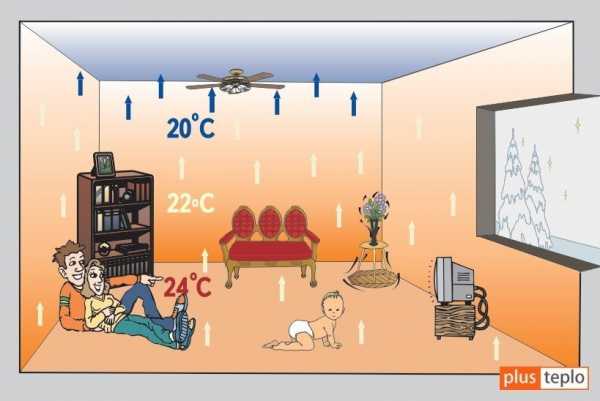

Расположение температурных зон в комнате при использовании «теплого» пола

Это позволяет снизить рабочую температуру теплоносителя, которая для теплого водяного пола не должна превышать 55 ОС, а тепловую мощность квадратного метра установить в необходимых пределах изменением шага укладки нагревательной трубы. Основные неудобства такого пола — это относительная трудоемкость монтажа (создание бетонной стяжки, «гнездование» трубы в деревянном полу) и невозможность сделать такую систему при законченном ремонте — необходимо или поднимать пол (точнее его уровень) или углубляться. А что делать, если дверные коробки и двери уже установлены, а внизу бетонная плита перекрытия или?..

Водяной теплый пол (монтаж)

Как правильно «организовать» подогрев снизу читайте в статье «Теплые полы водяные своими руками: расчет и монтаж».

А теперь системы отопления… плинтусные!

Что это такое и с чем его едят? «Экзотичная» плинтусная система отопления — это нечто среднее между радиаторной системой отопления и теплым полом, а точнее схожее и на то и на это.

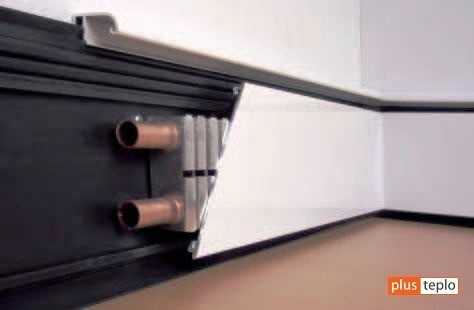

Плинтусные системы отопления

Отопительное оборудование устанавливается по периметру комнаты на уровне плинтуса, что позволяет равномерно прогревать и стены, и пол, а, соответственно, и воздух помещения.

Преимущества — отсутствие в интерьере громоздких радиаторов, а цветовая гамма плинтусных систем, позволяет подобрать их под любой стиль Вашего дома.

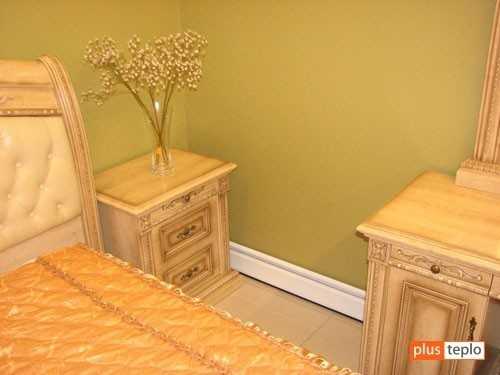

Плинтусная система отопления в интерьере дома

Рассмотрев неоспоримые преимущества и явные недостатки различных систем отопления Вам необходимо определиться с видом системы водяного отопления в Вашем же доме. Как уже упоминалось выше, при заершенных работах над дверными проемами и полами делать теплый пол может быть нецелесообразно, а вот поставить радиаторы или использовать плинтусные системы отопления можно легко и удобно. Стройка в самом разгаре — задумайтесь также и о теплых водяных полах.

Что должно быть в составе водяной системы отопления?

Схема водяного отопления частного дома, она же жидкостная, предполагает использование в системе жидкого теплоносителя, который «доставляет» тепло от отопительного котла к радиаторам или теплому полу, постоянно циркулируя в системе.

Иными словами теплоноситель «бегает по кругу», нагреваясь в котле и отдавая свое тепло в отопительных приборах.

Для обеспечения работы такой системы используется множество другого оборудования, которое делает работу системы более гибкой (дифференцированный обогрев различных зон), безопасной (защита от превышения давления и утечки теплоносителя из системы), автоматизируют процесс управления отоплением дома.

Структурная схема водяной системы отопления выглядит так:

Структурная схема системы водяного отопления

Водяные системы отопления могут быть:

  • с естественной циркуляцией теплоносителя;
  • с принудительной циркуляцией теплоносителя.

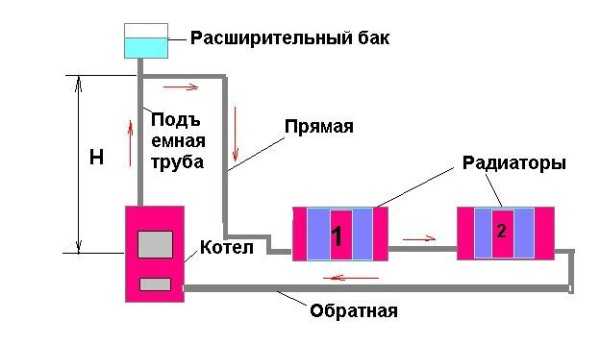

Системы с естественной циркуляцией теплоносителя

В системе с естественной циркуляцией теплоносителя в качестве движущей силы выступает явления разности плотности нагретой и холодной жидкости (теплоносителя) в подающей и обратной трубе соответственно.

Система с естественной циркуляцией теплоносителя

При нагревании теплоносителя в котле его плотность уменьшается, и она вытесняется вверх по вертикальной трубе, вытесняемая более плотной холодной жидкостью, возвращающейся по обратной трубе.

При этом теплоноситель проходит путь от котла по вертикальному стояку к расширительному баку открытого типа, растекается далее по горизонтальным стоякам по радиаторам отопления и возвращается в котел по обратной трубе.

В таких системах важными параметрами являются: диаметр труб (особенно центрального подающего стояка), а также их уклон.

Преимуществом такой системы можно назвать ее энергонезависимость (при использовании простого твердотопливного котла), а в списке недостатков мы назовем отсутствие возможности регулирования теплорежимов различных помещений, повышенный расход топлива, необходимость использования металлических труб большого диаметра.

Системы с принудительной циркуляцией теплоносителя

Такая система дополнена еще и циркуляционным насосом, который «в принудительном порядке» создает движущую силу, приложенную к теплоносителю.

«Принудительная» система отопления

Здесь также теплоноситель, нагреваясь в котле, движется по трубам под действием насоса, направляясь к отопительным приборам.

Циркуляционный насос

К преимуществам такой системы можно отнести возможность раздельного и гибкого (дифференцированного) регулирования мощности каждого радиатора или теплого пола с помощью ручных или автоматических вентилей, что позволяет более экономично использовать энергоносители для работы котла. В такой системе можно использовать пластиковые трубы, что существенно снижает стоимость материалов и облегчает монтажные работы, а сами пластиковые трубы можно «спрятать» в стены.

Трубы пластиковые

Недостатком такой системы является только ее «энергозависимость» от наличия в доме электричества для обеспечения работы насоса. В некоторых случаях используют комбинированную систему отопления.

Варианты монтажа водяных систем отопления

Если неподготовленный человек будет рассматривать все существующие варианты монтажа систем водяного отопления, особенно с естественной циркуляцией, он может «утонуть» в изобилии информации.

В рамках данной статьи мы остановимся на наиболее часто используемой схеме монтажа водяного отопления, доступной для повторения человеком без опыта таких работ.

Наиболее эффективным на сегодняшний день считается водяное отопление в частном доме, выполненное по двухтрубной системе монтажа водяного отопления, в которой «горячая» жидкость подается по одной (подающей) трубе, а «холодная» отводится по другой (обратной).

Двухтрубная схема монтажа с принудительной циркуляцией

Такая схема позволяет соединять отопительные приборы (радиаторы, контуры теплого пола) параллельно с независимым ручным или автоматическим (термостат тут «нада», однако) регулированием потока жидкости, проходящей через них. В таких системах отопления удобно использование специальных устройств — коллектором, к которым подключаются все «потребители» тепла.

Использование коллекторных узлов в системе отопления

Более подробно о системах монтажа отопительных водяных систем читайте в статье «Схема отопления частного дома»

Варианты котлов для частного дома

Весь этот смонтированный многометровый набор труб и радиаторов останется бесполезным без «сердца» отопительной системы — котла. Это один из (если не единственный) дорогостоящий объект отопительной системы.

Вариант монтажа оборудования котельной

Выбор котла осуществляется по доступному в регионе расположения Вашего дома топливу: природный газ, электричество, твердое топливо и пр. Самым экономически выгодным и удобным в обслуживании является котел, работающий на природном газе.

Газовый котел системы отопления

Больше информации о газовых котлах в статье: «Как выбрать агв отопление?». А также читайте: «Двухконтурные газовые котлы отопления: что вы должны знать?»

Электрический также прост и автоматизирован, но «кушает» очень быстро Ваши денежки при оплате за более дорогую, чем природный газ, электроэнергию.

Электрокотел

Достаточно информации про электрические котлы в статье: «Котел электрический: что нужно знать?

Нет доступа к газовой магистрали, слабый «ввод» линии электропередачи в дом – тогда выход один! То есть, два… Или твердотопливный котел (дрова, уголь, брикет, пеллеты)! Или котел на жидком топливе (солярке)! Сразу предупреждаем, думайте о помещении для хранения топлива и о времени, проведенном рядом с твердотопливным котлом при дозаправке при отсутствии системы автоматической подачи топлива.

Более подробно о твердотопливных котлах Вы можете прочитать в статье: Котлы отопления на твердом топливе».

Твердотопливный котел

Расчет водяного отопления также включает в себя определение необходимой мощности котла, расчет гидравлического сопротивления системы для выбора мощности циркуляционного насоса, проектирование дымохода, монтаж водяного отопления с расширительным бачком и группой безопасности.

Более подробно об этом можно прочитать в других статьях нашего сайта.

plusteplo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
