Как построить камин в доме своими руками: видео

Как построить камин в доме и что необходимо знать перед этим, читайте ниже. Печь-камин — это не только оригинальное украшение дома, но еще и средство для отопления помещения.

Чтобы агрегат действительно был полезным и радовал глаз, необходимо определить объем помещения, где он будет размещаться, а также подобрать для него место.

Размеры топки

Знать размеры помещения нужно для того, чтобы провести правильный расчет размеров топки. Именно от размеров топки зависит, сможет ли камин обогреть данное помещение.

Нынешние камины изготавливаются из огнеупорного кирпича и формируются из специального бетона. Помимо этого, широкое применение нашли металлические топки.

Чтобы рассчитать размеры кирпичной топки, следует учитывать размеры кирпича. Для расчета размеров металлических и бетонных топок достаточного только размеров помещения.

Размещение камина

В зависимости от места размещения печи в комнате, различают камины:

• фронтальные;
• угловые;
• отдельно стоящие.

Фронтальное или угловое размещение прибора – это классический вариант.

В этом случае печь-камин размещается возле стены или же в углу. Преимуществом такого размещения является то, что агрегат в этом случае занимает мало места.

Отдельно стоящие модели, как правило, круглые и символизируют собой нечто вроде древнего очага. Такие камины более эффективны в теплоотдаче.

Выбор места, где будет располагаться отопительный прибор – это исключительно индивидуальное решение, которое зависит от предпочтения хозяина дома и от общего интерьера помещения, в котором и будет сооружено средство обогрева.

Единственное условие, которое стоит непременно соблюсти в выборе места для камина – это отсутствие сквозняков, которые могут негативно сказываться на его работе.

Видео:

О дымоходе

Важной деталью камина является дымоход, который отвечает за создание необходимых условий для хорошей тяги. Они могут изготавливаться из кирпича, металла, керамики, к тому же для их изготовления могут применяться стеклянные трубные модули и многое другое.

Дымоходы бывают:

• встроенные;
• подвесные;
• с опорой на камин.

Дымоходы из кирпича, которые опираются на камин в деревянном доме, требуют возведения специального фундамента. Встроенные дымоходы являют собой вертикальный канал, через который выводится дым, они устанавливаются внутри ограждающей стены. Подвесные дымоходы крепятся, как правило, к несущим конструкциям крыши.

Но каким бы ни был отвод дыма, при его проектировании необходимо учесть, что его сечение и высота напрямую зависят от размера топки.

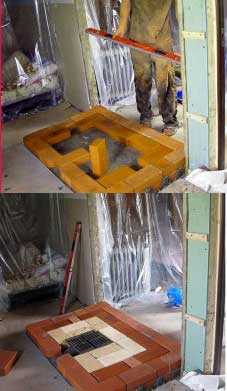

Фундамент и основа

Если с параметрами камина все решено, следует уделить внимание фундаменту. Его строительство начинается с выкапывания ямы на глубину 20-40 см. Дно ямы заполняется песком и мелким щебнем, уплотняется трамбовкой и заливается жидким раствором.

Теперь можно приступить к основной кладке кирпича. Стоит отметить, что фундамент  должен быть со всех сторон шире, чем основание печи камина.

Наружные его стороны строят по подобию колодца, внутрь которого засыпаются камни и заливается жидкий раствор. Высота фундамента где-то на два кирпичных ряда должна быть ниже пола.

Видео:

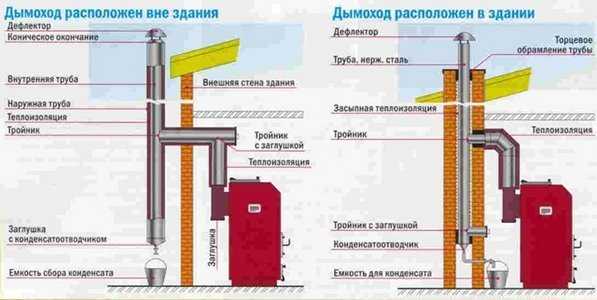

Строительство дымохода

Выход дыма через дымоход должен происходить равномерно, без завихрений. Поэтому стены внутри дымохода должны быть гладкими, а швы необходимо тщательно затирать. Особенно это касается кирпичной кладки.

При возведении дымохода следует учесть и тот факт, что периодически его необходимо прочищать. С этой целью в конструкции необходимо предусмотреть слуховое окно, из которого, с помощью специального трапа, можно подобраться к трубе.

Не менее важную роль в устройстве дымохода играет мусоросборник. В него во время чистки будет попадать сажа и другой мусор. Ввиду этого к мусоросборнику также нужно сделать доступ, чтобы потом его легко можно было очистить.

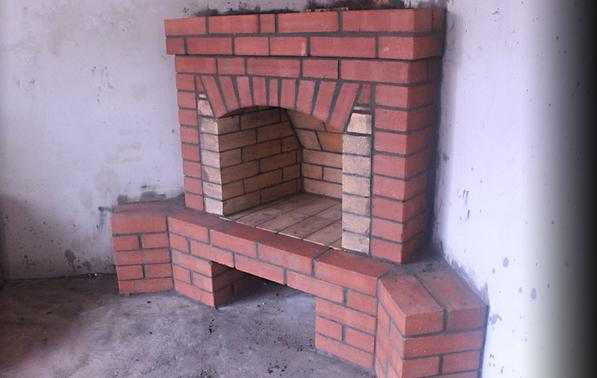

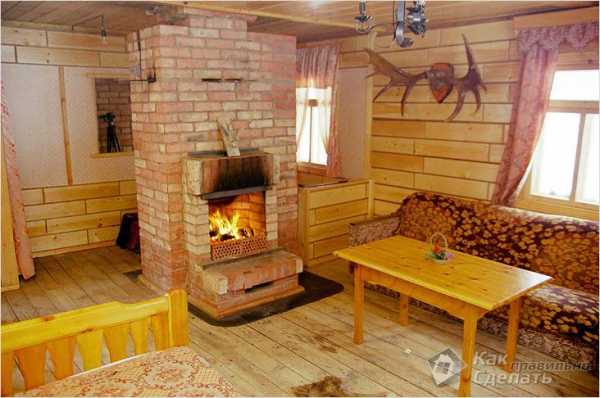

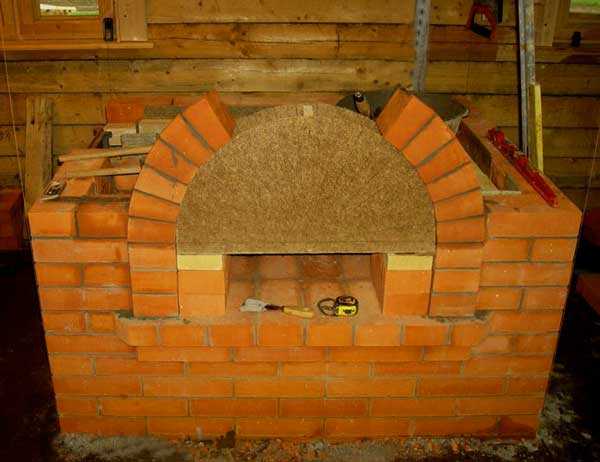

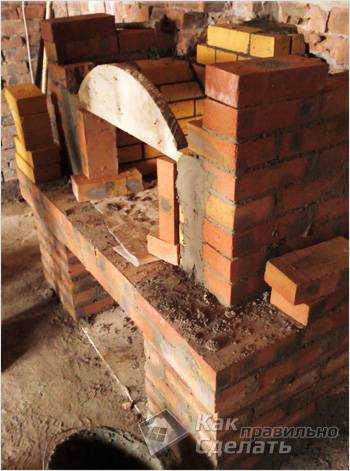

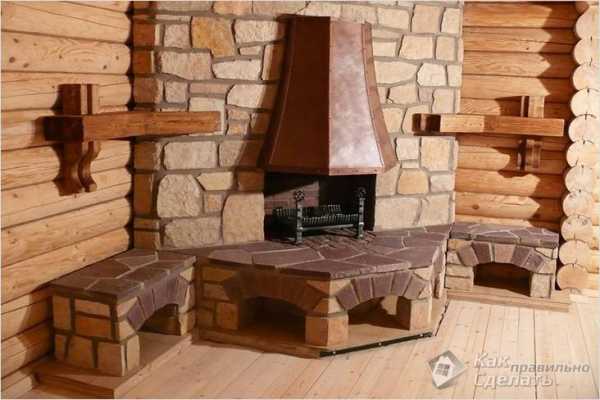

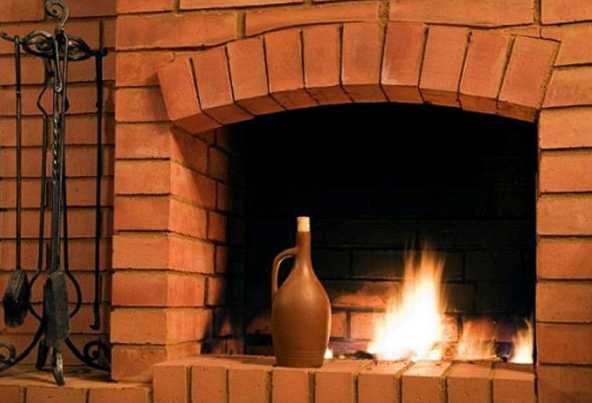

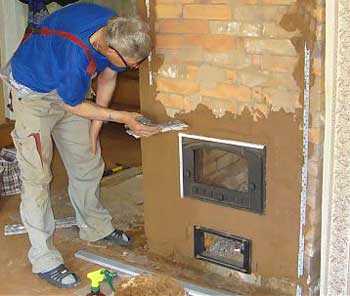

Камины своими руками — фото:

Хотите начистоту, хлопотное это дело построить подобное сооружение своими руками. Но всё возможно!

Видео — как сделать камин из кирпича:

P.S. Намного легче пригласить специалиста или купить печь-камин, их сейчас полно в продаже. Но если вы хотите сами построить полезный агрегат, то выход один, купить литературу и стать специалистом в этой области.

dachadoma.ru

Как выложить камин своими руками

Огонь всегда состоял на службе человека, состоит и сейчас. Но в большинстве устройств он скрыт от человеческого глаза: находится либо в недрах отопительных котлов, либо под посудой на кухонной плите. Но инстинктивная тяга к открытому огню у человека не исчезала никогда, поэтому и существует постоянное желание к сооружению в своем жилище камина. Те люди, которые умеют это делать – мастера печники, в понимании многих людей, обладают какими-то сакральными знаниями, недоступными для простого обывателя, хотя на самом деле в основе обустройства каминов стоят законы физики и инженерное дело. И, в принципе, любой человек может постичь эту науку — как выложить камин своими руками. Нужно только огромное желание и терпение.

Как выложить камин своими руками

Содержание статьи

Общие сведения о каминах

Камин по своей сути является печью, только конструкция у него упрощенная. В большинстве случаев он имеет открытую топку и конструкция у него менее массивная, поэтому тепла он накапливает гораздо меньше, чем печь. Дымовой канал камина прямой, не имеющий дымооборотов, топливо сгорает быстрее, чем в печи и значительная часть тепла вылетает в трубу. Можно сказать, что камин несет больше декоративно-эстетическую функцию, чем отопительную, но это нисколько не умаляет его достоинств. Важным преимуществом камина является способность очень быстро отопить помещение лучевым теплом от горящего пламени. Большой объем кислорода, сгорающий в топке, способствует поступлению свежего воздуха, при условии, если правильно организована приточная вентиляция. В помещениях, где периодически зажигают камин, будет всегда сухо и будет отсутствовать затхлый запах, даже при отсутствии основной системы отопления.

Ищете, как сделать декоративный камин своими руками?

Предлагаем вам ознакомиться с пошаговым руководством о том, как сделать декоративный камин из старого шкафа своими руками. Кроме этого в данном материале подробно показан процесс отделки камина лепниной и этап подключения светодиодной ленты!

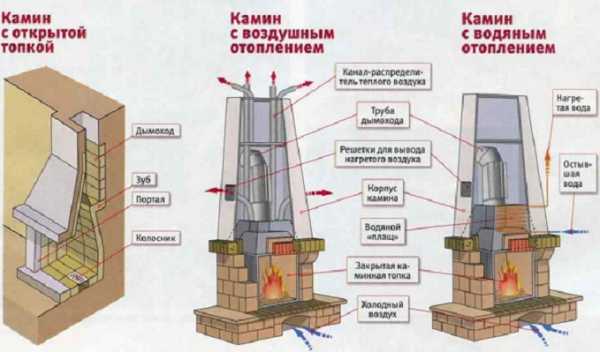

Современные камины с закрытой топкой уже можно назвать мини-печью, так как в них организован конвекционный нагрев воздуха. КПД таких каминов гораздо выше, в них более полно и эффективно сгорает топливо, они могут отопить не только одну комнату, но даже и небольшой дом. Если хозяева захотят насладиться созерцанием открытого огня, то дверцу можно открыть, а в некоторых моделях даже поднять.

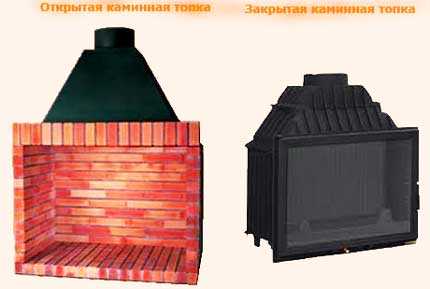

Современная каминная топка может работать как с открытым топливником, так и с закрытым

Устройство камина открытого типа

Прежде чем начинать обустройство камина, будет полезно узнать из каких конструктивных элементов он состоит, и их назначении. Схема камина в разрезе показана на рисунке.

Вертикальный разрез камина открытого типа

• Топливник или топка (3) камина – его основная часть, представляющая собой нишу из огнеупорного материала – шамотного кирпича. Именно здесь происходит сгорание топлива.
• Портал (5) – обрамляет топливник и выполняет декоративную функцию.
• Под (2) – нижняя часть топливника сделана также из огнеупорного материала.
• Колосниковая решетка (она не видна на схеме), служит для поддержания топлива и подачи воздуха снизу.
• Зольник (1) предназначен для сбора золы и его чаще всего делают в виде металлического ящика.
• Предтопочная площадка (12) ограничивает попадание искр из топки на пол и является элементом декора камина.
• Заднюю наклонную часть топливника (4) называют еще зеркалом. Его задача – отражать тепло из топки в помещение. Зеркало формирует дымовой зуб (6), который еще называют гусек или дымовой карниз. Эта важная деталь камина препятствует смешению потоков воздуха, выпадению сажи и проникновению дыма в помещение.
• Хайло (7) или дымосборник, собирает продукты горения с топливника и передает их через дымовую горловину (9) и отвод (10) в дымоход (11).
• Задвижка (8) или шибер перекрывает поступление холодного воздуха в помещение с улицы при неработающем камине, а также регулируют тягу.

Топливо для камина обычно располагают не на поде и на специальной каминной решетке, чтобы был доступ для свежего воздуха снизу.

Топливо в камине лучше размещать не на поде, а на специальной решетке

Как выложить камин своими руками

Работы по сооружению камина следует разбить на несколько последовательных этапов.

Расчет размеров камина

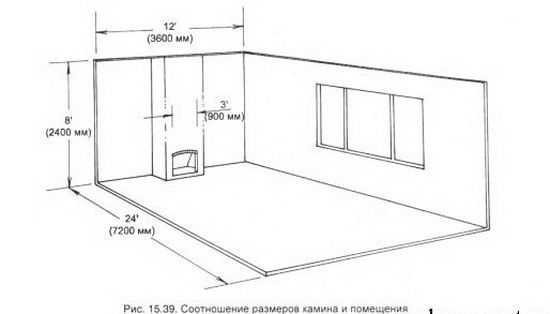

Камин, безусловно, является предметом интерьера, но помимо этого он должен выполнять свою основную функцию – отапливать помещение и радовать хозяев возможностью созерцания открытого пламени. Но в определении размеров камина должна участвовать не только фантазия дизайнера или предпочтения хозяев, но и строгий инженерный расчет.

Если в маленьком помещении разместить слишком большой камин, то, во-первых, при горении дров он будет сжигать много кислорода, что спровоцирует сильные сквозняки при наличии приточной вентиляции, а, во-вторых, количество выделяемой тепловой энергии будет избыточным; в такой комнате будет попросту сложно находиться при горящем камине.

Размеры всех составных частей камина определяются из расчетов

Размеры камина, высота и сечение дымохода – это величины, получаемые из инженерных расчетов. Методика таких расчетов достаточно сложная, но в упрощенном виде ее можно изложить в виде набора простых правил, выполнив которые можно построить камин, отвечающий всем требованиям комфорта и безопасности. Перечислим эти правила:

• Камин устанавливается в помещение определенной площади, а тепловая энергия излучается у него через площадь топочной части, которая ограничена порталом камина. Площадь топочной части должна соотноситься к площади помещения в пропорции примерно 1:50. Например, имеется комната площадью в 20 м², в которую необходимо установить камин. Площадь его топочной части должна быть 20 м²/50=0,4 м².
• После того как известна площадь портала, необходимо определить его размеры: высоту и ширину. По правилам они должны относиться друг к другу в пропорции 2:3. Согласно представленной схеме B/A=2/3. Подбирая высоту портала, можно найти его ширину по формуле A=3*B/2. Приведем пример: пусть высота портала будет 51 см=0,51 м, тогда его ширина B=3*0.51/2=0.765 м=76,5 см. Не забываем проверять условия площади портала: S=A*B=0.51*0.765=0.39 м², что примерно равно 0,4 м².
• Следующим важным параметром является глубина топливника — C, которая очень сильно влияет на правильную работу камина. По правилам она должна составлять 2/3 от высоты портала: C=2*B/3. Вычислим глубину в нашем примере C=2*0.51/3=0.34 м=34 см=340 мм. Если эту глубину увеличивать, то тепло будет беспрепятственно вылетать из топки в дымоход, а если уменьшать, то продукты сгорания будут входить в помещение.
• Подиум перед порталом камина должен выступать на расстояние не менее 50 см. это делается в целях пожарной безопасности.
• По бокам портала выступы должны быть не менее 20—30 см.
• Задняя стенка топливника должна иметь наклон в 20—22° по отношению к вертикали, причем наклон должен начинаться с трети высоты.
• Боковые стенки для отражения тепла в помещение должны быть расположены под углом в 45—60°.
• Дымоход при расположении его возле конька крыши, должен быть выше его не менее, чем на 0,5 метра. В случае иного расположения дымохода, необходимо руководствоваться правилами, изображенными на схеме.

Правила расположения дымохода камина на крыше

• Общая длина дымохода (от колосниковой решетки до устья трубы) не может быть менее 5 метров.
• Если общая длина дымохода превышает 10 метров, то тяга в камине будет слишком большой. Такой прибор станет лишь «жрать» дрова, но при этом не давать адекватной теплоотдачи. В этом случае предусматривают различные угловые элементы, несколько снижающие тягу.
• Площадь поперечного сечения дымохода должна быть меньше площади топочного окна камина примерно в 8÷15 раз. Разброс показан слишком большой, поэтому этот параметр рекомендуется рассчитать более точно, тем более что на этот счет есть специальная таблица.

Кстати, оптимальное сечение канала дымохода должно соответствовать не только размеру топливного окна камина, но еще и высоте трубы. Кроме того, прослеживается зависимость и от геометрической формы сечения канала. Оптимальной для вывода продуктов сгорания считается круглое сечение. Больше всего «паразитных» завихрений, мешающих нормальной тяги, образуется в дымоходе с прямоугольным сечением.

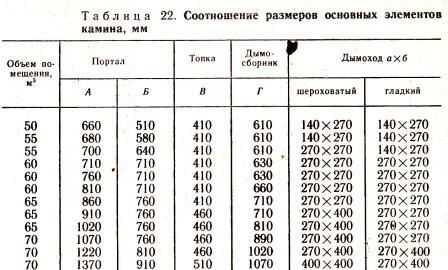

Ниже в таблице приведена зависимость оптимального соотношения площади дымохода к площади топочного окна в процентах.

Еще проще будет провести вычисления, если воспользоваться размещенным ниже калькулятором.

Калькулятор расчета рекомендуемого сечения дымохода камина или печи с открытой топкой

Перейти к расчётам

Для дымоходов круглого и квадратного сечения калькулятор покажет стразу рекомендуемый размер – диаметр или длина стороны соответственно (в миллиметрах). При этом не забывайте своевременно, при внесении данных, указать в соответствующем поле форму сечения.

С прямоугольником – несколько сложнее, так как здесь могут быть варианты с длиной сторон. Поэтому для этих случаев будет указываться оптимальная площадь сечения (в квадратных сантиметрах), которую затем несложно привести уже к линейным параметрам сторон.

Итоговый результат, безусловно, ориентировочный, так как практически всегда он приводится к стандартным размерам кирпичной кладки или выпускаемых труб для дымоходных каналов. Тем не менее, он не даст серьезно ошибиться с выбором – всегда будет возможность остановиться на наиболее близком к рассчитанному значению варианте.

При самостоятельном возведении камина лучше всего выбирать готовый типовой проект для имеющейся площади помещения. Как правило, в таких разработках учтены все нюансы, а сами предлагаемые схемы представляют собой уже проверенные практической работой конструкции.

Выбор места размещения камина

Сооружение камина требует немалого приложения сил и вложения денежных средств и чтобы все это не пропало даром, его надо правильно разместить в помещении. Для начала рассмотрим, как вообще может располагаться камин:

Варианты размещения каминов

• Камин, встроенный в стену (А). такую конструкцию обычно возводят еще на этапе строительства дома либо придется разбирать участок стены, что очень непросто. Такие камины имеют преимущества в том, что не занимают полезной площади отапливаемого помещения.
• Пристенный камин (Б) уже потребует площади для своего размещения.
• Угловой камин (В) очень удобен в помещениях квадратной формы.
• Островной или отдельно стоящий камин (Е) – очень удобно размещать в геометрическом центре больших помещений. У него топка может быть открытой с одной стороны, но существуют современные камины, у которых топка открыта с двух, трех и даже полностью открытые камины.

Островной камин — современное и оригинальное решение

Теперь рассмотрим в каких местах можно размещать камин:

Камины можно располагать далеко не во всех частях комнаты

• В помещениях меньше 12 м2 лучше не размещать камин.
• При любом виде размещения портал камина должен быть направлен к центру и на этом пути не должно быть никаких преград.
• Не следует размещать камин на путях перемещения воздушных потоков: между окнами и дверями, между двух окон и т. д.
• Не надо размещать камин на путях перемещения людей.
• У встроенных, пристенных и угловых каминов слева и справа от камина должно быть свободное пространство стены не менее 1 метра.
• Лучшее место для размещения камина – встроенные или пристенные у внутренних капитальных стен помещения.

Материалы для сооружения камина

Успешная работа даже безупречно сложенного камина будет во многом зависеть от материалов, которые применялись при его постройке. Главным из них является кирпич. При горении топлива в камине, температура в его топке может достигать 900 °C, что предъявляет повышенные требования к материалам. Поэтому используют специальный полнотелый так называемый печной кирпич, который может быть двух видов:

Кирпич для кладки камина должен быть только полнотелым

1. Красный полнотелый печной кирпич способен выдерживать температуру до 1000 °C. Кроме этого он очень энергоемкий, он способен принимать, накапливать и распределять большое количество тепловой энергии. Марка кирпича должна быть не менее М200, размеры не должны отличаться от стандартных 250*120*65 мм не более чем на 2 мм. При ударе молоточком по кирпичу он должен издавать чистый и звонкий звук.
2. Шамотный полнотелый кирпич используется в тех местах, где самые высокие температуры и есть непосредственный контакт с огнем. Именно поэтому топливники камина выкладывают именно таким кирпичом. При его производстве используют специальные плотные шамотные глины, которые составляют в его составе примерно 70%. Шамотный кирпич способен длительно выдерживать высокие температуры, накапливать и передавать тепло. Размеры шамотного кирпича могут отличаться от стандартных, что видно из таблицы. Также выпускается шамотный кирпич специальной формы для кладки арок каминов.

Геометрические размеры шамотного кирпича могут отличаться от стандартных

При выборе кирпича не стоит доверять заверениям производителя и продавца о том, что абсолютно весь кирпич одинаково высокого качества. Следует лично проверять каждый кирпич при покупке. Это займет много времени, зато результат будет радовать многие годы. На что следует обратить внимание:

• По кирпичу надо постучать молоточком. Он должен издавать звонкий звук, шамотный кирпич издает больше металлический звук.
• Реальные размеры не должны отличаться от стандартных более чем на 2 мм.
• При внешнем осмотре если были замечены на поверхности пленочки, похожие на слюду, то это означает, что температурный режим обжига кирпича был нарушен и его выбирать не следует.
• Цвет кирпича и красного, и шамотного должен быть ровным по всей поверхности. Хороший шамотный кирпич должен иметь желто-соломенный цвет, а белый свидетельствует о недостаточном обжиге.
• При выборе обязательно надо посмотреть на расколотые кирпичи из той же партии. Красный кирпич не должен иметь посторонних включений и более темных участков. Внутренняя структура шамотного кирпича не должна быть намного темнее, чем внешняя поверхность. При сильном ударе молоточком шамотный кирпич должен раскалываться на крупные куски.

Количество кирпичей определяется из данных конкретного проекта. К каждому проекту камина должен идти расчет используемых материалов. При этом надо руководствоваться тем, что даже половинка или треть кирпича должна при закупке считаться целой. Общее количество кирпича каждого вида должно быть больше на 10% от расчетного, так как будет неизбежный бой.

Для того чтобы выложить камин своими руками понадобится еще и специальное каминное оборудование, которое можно приобрести в строительных магазинах или на рынках. Размеры его подбираются под имеющийся проект камина. К такому оборудованию относится колосниковая решетка, зольник и шиберная задвижка под нужное сечение дымохода.

Некоторые части камина стоит приобрести отдельно

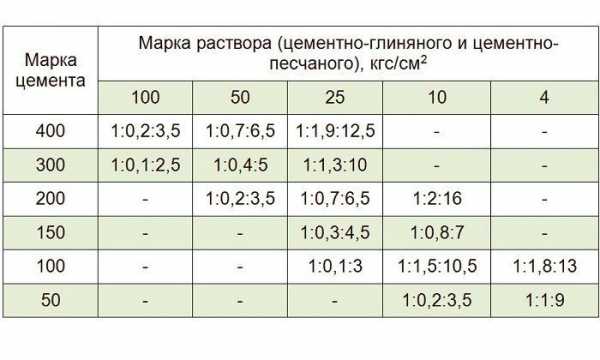

Растворы для кладки каминов

Привычные кладочные растворы на основе цемента абсолютно не годятся для кладки каминов. Дело в том, что при воздействии высоких температур все твердые тела имеют свойство расширяться. Расширение кирпича и цементно-песчаного раствора разные, поэтому появятся неизбежные трещины, будет нарушена связь раствора с основанием и, в конце концов, такая кладка неизбежно разрушится.

Основу кладочных растворов для печей и каминов составляет глина и песок, — те материалы, которые содержатся в составе кирпича. Процентное соотношение компонентов не является постоянной величиной, оно зависит от качества и жирности глины, поэтому каждый раз состав раствора подбирается эмпирическим путем. Цемент тоже может входить в состав растворов, но его количество сравнительно небольшое.

• Раствор должен обладать однородной по всему объему структурой, нормальной пластичностью, не иметь комков. Только такой раствор будет обладать хорошей адгезией к кирпичу, при высыхании не даст трещин и усадка будет умеренной.
• Слишком жирный раствор наиболее соблазнителен для использования, так как он легко разравнивается и наносится, им проще сделать тонкий и красивый шов. Но в дальнейшем эти соблазны «вылезут боком» — будет очень большая усадка.
• Тощая глина и растворы на ее основе малопластичны, практически не имеют никакой усадки, а в дальнейшем швы из таких растворов растрескиваются и высыпаются.

Для кладочного раствора используют только чистый мелкий песок, просеянный через сито 1,5*1,5 мм. Количество песка в растворе определяют эмпирическим путем, делая несколько проб с разным объемным содержанием песка. Опытные печники сразу безошибочно определяют качество раствора, а неопытные могут воспользоваться тестом. Для этого шарик диаметром 5 см из раствора в сыром виде помещается между дощечками и сжимается.

Проверка пластичности раствора, б — нормальная пластичность

• Если трещины начинают появляться практически сразу, то раствор низкой пластичности.
• Если трещины появляются при сжатии на 1/3 их толщины, то пластичность нормальная.
• Если трещины начинают появляться на ½ и дальше, то пластичность раствора избыточная.

Видео: Тестирование раствора

У каждого опытного печника есть свои ноу-хау и секретные рецепты для приготовления растворов, с которыми делятся они неохотно. У новичков приготовить сразу правильный раствор шансов, честно говоря, не очень много. Лучшим выходом будет использование готовых смесей, специально предназначенных для кладки каминов. В этом случае качество раствора гарантировано при условии четкого следования указаниям производителя. Следует заметить тот факт, что смеси для кладки топливника и внешних стен каминов и печей могут различаться.

Применение готовых строительных смесей является спасением для новичков в каминной науке

Необходимый инструмент и приспособления

Для кладки камина потребуется некоторый набор инструментов, одни из которых являются типичными, а другие специальными. Итак, что понадобится:

Набор инструмента печника

• Кирка (А) – она необходима для раскалывания кирпича.
• Печной молоток (Б) – также предназначен для раскалывания кирпича, но кирка это делает точнее. Молотком также удобно поправлять кирпичи.
• Строительное правило (В) – им удобно выравнивать бетонное основание фундамента, а также контролировать правильность кладки.
• Деревянная лопатка (Г) – очень поможет при растирании и замесе раствора.
• Строительный уровень (Д) – для проверки горизонтальности и вертикальности плоскостей.
• Мочальная кисть (Е) – нужна для очистки поверхностей от песка и загрязнений перед кладкой, удаления раствора, смачивания поверхностей.
• Плоскогубцы (Ж) – нужны для работы с металлической проволокой, используемой в креплении печного оборудования и усиления кладки.
• Чертилка свинцовая или цинковая (З) – она нужна для разметки изразцовой плитки.
• Стукальце (И) – нужно для колки изразцовой плитки. Оно представляет собой отрезок трубы, которым ударяют по ножу вместо молотка.
• Стержень-чертилка (К) – сделан из металла, предназначен для разметки.
• Напильник-рашпиль (Л) – нужен для снятия наплывов с кирпича при его подгонке.
• Угольник (М) – поможет проверить правильность выведенных углов.
• Отвес (Н) – самый лучший инструмент для проверки вертикалей.
• Резиновая киянка (О) – нужна при кладке для пристукивания кирпича на растворной подушке.
• Зубило (П) – может пригодиться для демонтажа старой кладки.
• Набор кельм (мастерков) разных размеров (Р) – необходим для укладки и разравнивания раствора, удаления его излишков, заполнения полостей в кладке.
• Расшивка (С) – необходима для уплотнения межкирпичных швов и придания им законченного эстетичного вида.

Кроме этого понадобится емкость для замешивания раствора, емкость с водой для замачивания кирпича, совковая лопата или строительный миксер. Для обтачивания кирпича может понадобиться шлифовальный круг.

Для того чтобы придать кирпичу нужную форму, снять фаску, закруглить углы, — профессионалы используют камнерезную машину. Но все эти операции можно производить при помощи углошлифовальной машинки (болгарки) и диска по камню для сухого реза. Приемы работы показаны в видео.

Видео: Приемы работы с болгаркой по обработке камня

Для кладки верхних рядов камина понадобится строительный помост, называемый «козлами» или пара козелков поменьше, на которые уложен настил из досок. На этот настил можно встать, а также разместить рядом необходимый инструмент и материалы.

Козелки с помостом помогут выкладывать верхние ряды камина

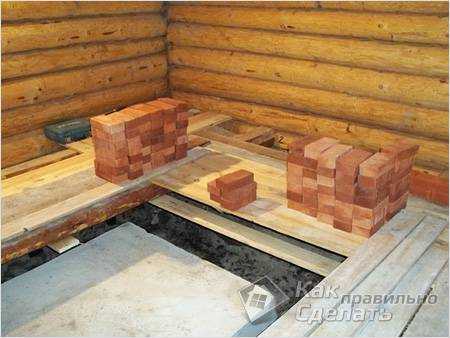

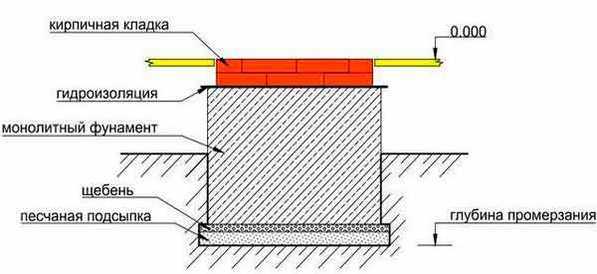

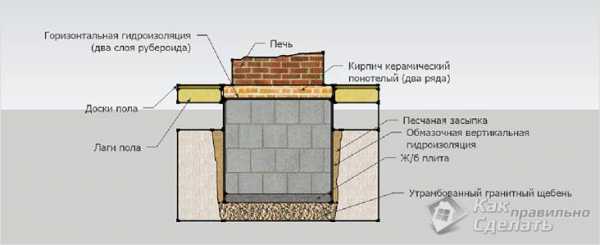

Оборудование фундамента для камина

Камины из кирпича – это массивные сооружения, весящие больше тонны. Поэтому, если несущая способность пола в доме не способна нести такие нагрузки, то камину однозначно нужен фундамент. Специалисты рекомендуют делать фундамент для камина еще на этапе строительства дома и не связывать его с фундаментом дома, так как они выполняют разные задачи и несут различные нагрузки.

Для оборудования фундамента необходимо:

• Разметить место размещения камина и место под фундамент, с учетом того, что проем в полу на 15—20 см должен быть шире, чем конструкция камина.
• Демонтировать напольное покрытие и саму конструкцию пола. Если пол представляет собой тонкую бетонную стяжку, то перфоратором или отбойным молотком демонтировать ее.
• Выкопать котлован глубиной в 50—60 см, тщательно зачистить дно.
• На дно котлована засыпается слой крупного песка толщиной в 10–15 см, затем этот слой проливается водой и трамбуется.
• Засыпается слой щебня 10 см, который тоже трамбуется.
• Устанавливается опалубка из обрезных досок. Размеры фундамента должны быть больше размеров камина на 5 см. Верхний край досок выравнивается на уровне 140—150 под уровнем чистого пола.
• Первый слой бетонной смеси готовится в пропорции цемент/ песок/ щебень = 1/ 3/ 4 и заливается бетоном слоем в 15 см.
• На первый бетонный слой желательно уложить сетчатый каркас из арматуры диаметром 10 мм с шагом 10 см.
• Второй слой заливается цементно песчаной смесью в пропорции 1:3 и разравнивается сверху по торцам досок правилом.

У камина должен быть отдельный фундамент

• Полное созревание бетона происходит в течение 28 дней. Периодически следует верх фундамента поливать водой и накрывать полиэтиленовой пленкой. Это убережет бетон от растрескивания.
• Поверх бетона выкладывается сплошной ряд кирпича на цементно-песчаном растворе согласно схеме, представленной ниже для 1-го ряда. Он укрывается в два слоя рулонной гидроизоляцией: рубероидом, Техноэластом, Унифлексом или другой. Поверх гидроизолирующего слоя выкладывается еще ряд кирпича (2-й ряд по схеме), который должен выйти примерно на уровень чистого пола. При выкладывании этих рядов надо особо следить за соответствием всех размеров и горизонтальности поверхности.

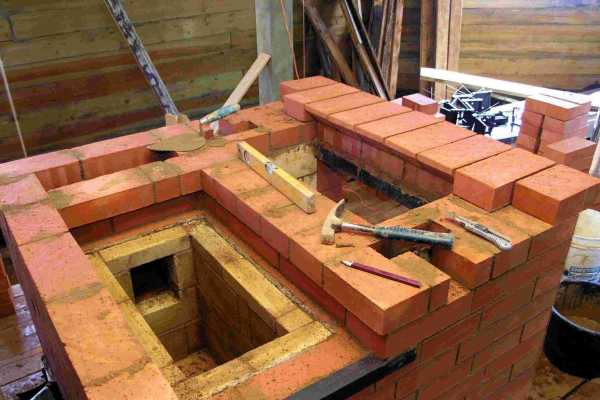

Кладка камина из кирпича

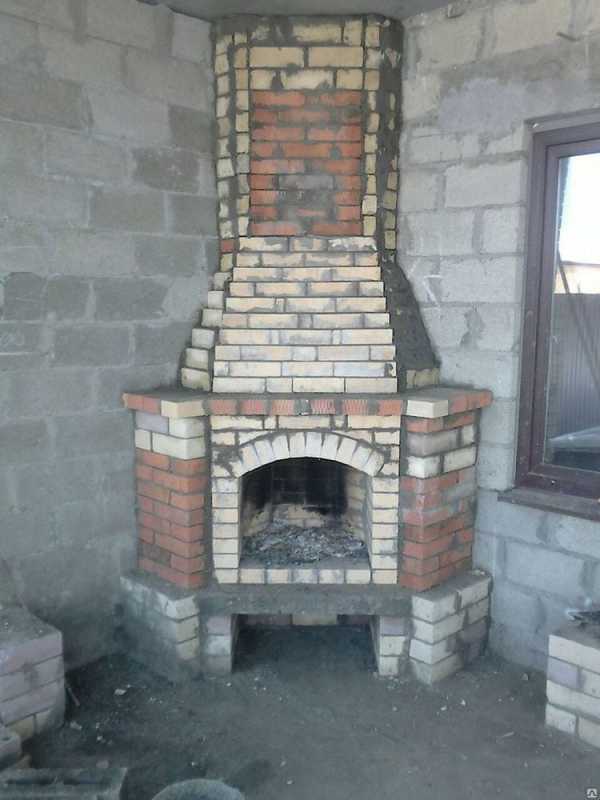

Предлагаемый для сооружения своими руками угловой камин имеет довольно простую конструкцию, что очень хорошо для первого самостоятельного опыта. Он предназначен для помещений площадью 12—13 м2 с примыканием к кирпичным капитальным стенам. Для этого камина понадобится 415—420 шт. полнотелого огнеупорного кирпича. Для топочной части может быть применен шамотный кирпич.

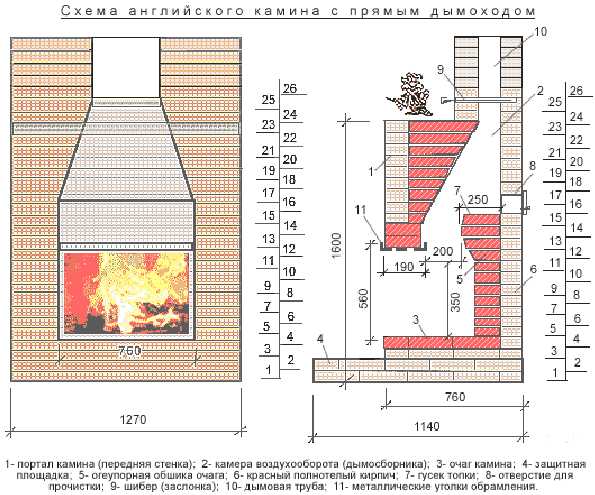

Фасад и вертикальный разрез камина представлены на чертеже.

Фасад и вертикальный разрез камина

Перед тем как начинать готовить раствор для кладки нужно внимательно изучить подробные схемы-порядовки, которые обязательно должны быть. Даже мастера-печники высочайшего класса не брезгуют пользоваться порядовками. Что нужно для подготовки к кладке?

• Схему-порядовку лучше вычертить или распечатать на большом листе бумаги, где можно будет отмечать ряды.
• Для каждого ряда подбираются кирпичи – каждый должен лежать на своем месте. Те камни, которые имеют ровные и красивые грани нужно использовать для внешней отделки.
• По схеме нарезаются по размеру все кирпичи болгаркой или камнерезной машиной и доводятся на точильном круге или шлифовальным диском до нужного размера. Все швы должны быть одинаковыми – 5 мм. Лучше всего пользоваться деревянными рейками этой толщины, которые прокладывают между рядами. Рейки калиброванных размеров можно найти в магазинах для моделистов.
• Так последовательно формируются все ряды будущего камина, который «насухо» надо выложить вплоть до начала дымохода. При этом нужно контролировать вертикали и горизонтали всех рядов.
• Особое внимание надо уделять формированию наклонной задней стенке – зеркала, чтобы ее поверхность получилась с плавным переходом, а также переход в дымовой камере.
• После того как вся конструкция до дымохода будет собрана «насухо», ее разбирают, но перед этим нумеруют каждый подогнанный кирпич на поверхности и на схеме, например: 17–4, что означает 17-й ряд, 4-й кирпич. Ряды складывают отдельно друг от друга.

Эта операция занимает очень много времени, но это стоит того, так как при кладке неопытный мастер может очень долго заниматься подгонкой кирпичей.

Кладку начинают с приготовления раствора. Самостоятельно приготовленный раствор должен быть заготовлен заранее, а сухая смесь готовится непосредственно перед применением согласно рекомендациям производителя.

Порядовка камина, часть №1

• Первые два ряда камина были выложены на этапе возведения фундамента.
• Перед тем как укладывать кирпич его надо на несколько минут замочить в емкости с водой до тех пор, пока из него не перестанут выходить пузырьки. Сухой кирпич будет «тянуть» воду из раствора, снижая его прочность.
• Для формирования шва 5 мм необходимо наносить на кирпич раствор кельмой слоем большей толщины 7—8 мм, а затем, постукивая резиновой киянкой, сформировать нужный шов. Если этого не получилось, то кирпич изымают, наносят новую партию раствора и укладывают заново.
• Вначале надо выкладывать крайние кирпичи, добиваться их правильного положения по горизонтали и вертикали, а затем по ним уже выкладываются внутренние кирпичи. Контроль толщины шва можно делать отрезком деревянной рейки, а горизонтальность проверяется строительным уровнем. При необходимости резиновым молотком корректируется положение кирпича.
• Участки, обозначенные на порядовке серым цветом, представляют собой полости между кирпичами. Их можно заполнять песком, кирпичным боем или раствором.
• Перевязка швов кирпичной кладки уже учитывается на схеме-порядовке.
• Излишки раствора после укладки кирпича снимаются кельмой, а затем могут протираться кистью-мочалом и вытираться тряпкой. Засохший раствор с поверхности кирпича удалить очень тяжело.
• После того как выложено 3—4 ряда кирпича, можно расшивкой сформировать ровные и красивые швы между кирпичами. Излишки раствора удаляются кистью и тряпкой.
• Шестой и седьмой ряд кладки формируют нишу для зольника и упоры для колосниковой решетки. При необходимости в кирпиче делаются пазы для укладки решетки.
• Каждые несколько рядов проверяется вертикальность конструкции при помощи отвеса.

Порядовка камина, часть №2

• С 14-го ряда начинается формирования наклона задней части топливника. Этому надо уделить особое внимание. При необходимости выкладывать ряд «насухо», производить точную подгонку, а затем уже вести кладку на раствор.
• Металлический уголок для перемычки портала следует укладывать через асбестовую прокладку.
• После укладки 19-го ряда следует сразу сформировать подушку из цементно-песчаного раствора 1:3 на поверхности «зуба».
• С 19-го ряда начинается формирование наклонной стенки дымосборника, что требует внимательности и аккуратности.

Порядовка камина, часть №3

• С 34-го ряда конструкция камина переходит в сформированный дымоход.
• Шиберная задвижка монтируется между 35-м и 36-м рядом кирпичной кладки.

Порядовка камина, часть №4

• Распушка для прохода через перекрытие делается на 37-м и 38-м ряду. При другой высоте потолка это легко изменить.

Далее уже идет дымоход камина, конструкция которого зависит от количества этажей, высоты дома и кровли. Процесс возведения дымохода будет описан в отдельной статье.

Ввод камина в эксплуатацию

Готовый камин нельзя сразу запускать, нужно дать ему время для сушки. Обычно для этого хватает 12—14 дней. При этом все задвижки должны быть открыты. По истечении этого времени сразу не надо давать камину большую нагрузку, а делать это постепенно, с малым количеством дров. Это позволит остаточной влаге испариться из кладочного раствора.

Описанная выше модель камина успешно эксплуатируется не в одном доме и доказала свою состоятельность. Поэтому, если четко следовать всем рекомендациям, то даже при отсутствии навыков все должно получиться с первого раза. Ну а если нет уверенности в собственных силах, то можно пригласить мастера-печника и поработать у него подмастерьем. Приобретенные навыки в сложном, но интересном деле – кладке каминов будут просто бесценны и обязательно пригодятся в дальнейшей жизни.

Видео: Строительство камина из кирпича

Видео: Кладка камина

stroyday.ru

Как сложить камин своими руками: схема, рекомендации

Краткое содержание

На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.

Любая печь — камин должна соответствовать таким требованиям:

1. Отсутствие дыма.
2. Обогрев помещения.
3. Красивый внешний вид.

Для достижения этих целей, необходимо соблюдать все этапы строительства.

Месторасположение

Размещение камина в доме

Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.

Для начала необходимо определиться с типом конструкции.

Камин — печь может иметь такие варианты исполнения:

• Пристенный.
• Угловой.
• Встроенный.
• Островной.

Исходя из этого, владелец дома может подобрать подходящее место для камина.

Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.

Материалы

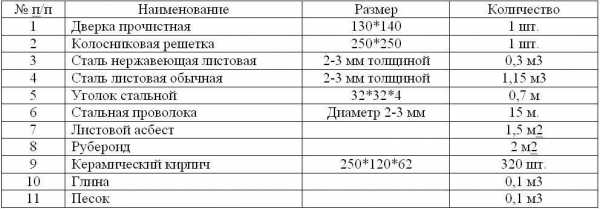

Таблица необходимых материалов для постройки камина

Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:

• Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.
• Песок речной. Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).
• Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
• Синяя кембрийская глина или обычная красная.
• Цемент (М 200 или М 300).
• Дымовая заслонка.
• Арматура.

Кирпич и его разновидности

На протяжении всего периода печного строительства, применяется полнотелый красный кирпич, который изготавливается из глины.

Таким материалом выкладывают наружные части каминов. Поэтому от качества кирпича зависит очень многое.

Характеристики разновидностей кирпича

Кирпич должен обладать такими свойствами:

• Иметь правильную форму;
• Не содержать трещин или выбоин.
• Не иметь деформаций;

Внутренняя часть камина выкладывается огнеупорным шамотным кирпичом или кварцевым материалом.

Требования к качеству материала

Приобретая кирпич необходимо обратить внимание на такие параметры:

1. Материал должен соответствовать марке не ниже М200.
2. Нужное количество кирпича, должно быть, приобретено из одной партии.
3. Внешний вид кирпича — он не должен содержать трещин, сколов.

Подготовка

Этот этап заключается в процессе подготовки материалов. Особое внимание, конечно же, уделяется кирпичу, но кроме него понадобятся и другие компоненты.

Пропорции ингредиентов для приготовления раствора для кладки кирпича

Потребуется глиняная смесь, которая тщательно очищается от ненужных примесей и протирается. До начала кладки эту смесь замачивают около 2–3 часов.

Песок, который будет участвовать в растворе тоже должен пройти очистку, достаточно будет его просеять через сито с мелкими отверстиями.

Выполнив это можно начинать к подготовке раствора, пропорция которого обязана строго соблюдаться. Исходя из жирности глины, соотношение песка и глины должны выглядеть как 1:1 или 1:2.

Полученный раствор не должен растекаться на поверхности кирпича, но в то же время с легкостью соскальзывать с него.

Заливка фундамента

Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:

Пропорции для марки цемента м400

• рулетка;
• болгарка;
• сварочный аппарат;
• молоток + гвозди;
• доска;
• арматура;
• цемент (марки М400).

Первое что нужно сделать, это опалубку из обрезной доски. Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.

Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.

Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.

После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.

Кладка камина

Этот процесс достаточно простой, прочитав статью, вы узнаете: как сложить камин самому из кирпича? Для того чтобы кладку выполнить правильно, необходимо четко следовать плану строительства.

Порядовка кирпичного камина

Камин своими руками

Кладка выполняется по такой схеме:

1. Сверху фундаментного основания укладывают несколько слоев гидроизоляционного материала.
2. Для первого ряда в раствор добавляют цемент, а кирпичи укладываются на рейки.
3. Третий ряд имеет небольшие нюансы, а именно установка двух штырей, которые понадобятся немного позже для каминной решетки.
4. Чтобы камин — печь сложить правильно, необходимо придерживаться схемы или чертежа.
5. Для соблюдения температурного режима в будущей конструкции, необходимо проследить, чтобы внешняя стена камина из кирпича не контактировала с топливником.
6. Для удаления лишнего раствора со стенок топливника, его поверхность очищается при помощи влажной материи.
7. Для улучшения качества обогрева, необходимо соблюдать небольшой угол наклона вперед задней стенки. Для боковых стенок предусматривается выворот наружу.
8. Чтобы избежать возможности возгорания, необходимо принять меры предосторожности, и защитить пол перед очагом, листом железа.

Сложить печь-камин, это полдела, необходимо сделать дымосборник.

Соотношение размеров основных елементов камина

Принцип его кладки заключается в выкладывании кирпича с постепенным выполнением напуска. Отверстия портального типа внутри перекрываются при помощи перемычек, которые можно выполнить в нескольких вариантах:

• арочные,
• клинчатые,
• сводчатые.

Чтобы правильно выложить дымосборник, необходимо соблюдать его вертикальность. После того как вы перешли перекрытие с кровлей, можно начинать строительство трубы на крыше. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила можно без труда сконструировать печь — камин самостоятельно. Теперь остается разобраться с дымоходом.

Дымоход

Если конструкция дымохода предусмотрена из кирпича, под нее необходимо продумать фундамент, или раму из стали, которая будет упираться в основной фундамент. Сам дымоход располагают с наружной части топки и оборачивают материалом с теплоизоляцией. Верх дымохода обшивается листом из стали или алюминия.

Кронштейн для крепления трубы дымохода

Используя для дымохода готовые секции труб, в качестве крепления применяют специальные хомуты, при помощи которых конструкция закрепляется на перекрытиях зданий. Этот вариант дымохода может обойтись без фундаментного основания.

Отделочные работы

Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

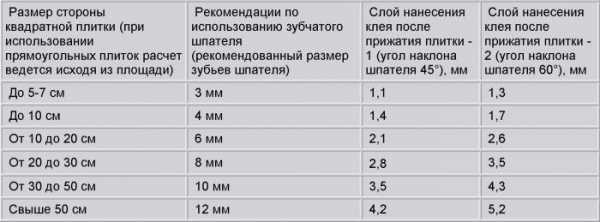

Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

Рекомендации

• Для топливника можно воспользоваться шамотным кирпичом, а, для облицовки подобрать материал другого качества.

• Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в форме трубы из металла или керамики.

• Для уменьшения ошибок при строительстве каминов рекомендуется пользоваться готовыми чертежами, а не разрабатывать их самостоятельно.

• Проектируя камин, можно сделать акцент на встроенные полки или дровницы, это придаст конструкции более эстетичный вид.

Из вышесказанного материала можно сделать вывод, что кладка камина — достаточно простой процесс. Все что вам потребуется, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как соорудить камин? не застанет вас врасплох.

Видео: Как сделать камин из кирпича своими руками

kaminyn.ru

Как сложить камин самому из кирпича

В наши дни камин уже перестал являться жизненно необходимым отопительным сооружением и в большинстве случаев служит лишь оригинальным элементом интерьера. Однако при этом камин все же можно рассматривать в качестве дополнительного источника тепла, но только в то время, пока он топится. Именно это и определяет, в основном, место его размещения – дачи и загородные дома, в которых камин принято устанавливать в большом зале.

Декорирование камнем

Устройство и кладка камина немного проще, чем у других очагов (например, печей) и поэтому небольшой камин вполне возможно выполнить самостоятельно. В статье мы расскажем как сложить камин самому из кирпича.

Подготовка к кладке

Выбор места

Прежде чем вы начнете выкладывать камин, стоит определиться с тем, в каком помещении вы будете это делать. Минимальная площадь комнаты, необходимая для обеспечения нормальной работы камина (без холодных сквозняков или избыточного нагрева) составляет 20 кв. метров. При этом соотношение площади проема топливника камина к площади помещения должно быть в пределах от 1:70 до 1:80.

Наиболее популярный вариант – это устройство камина в проеме стены таким образом, чтобы его задняя стенка выходила в смежную комнату.

Если выкладывать камин около перегородки из горючих материалов, необходимо уделить внимание соблюдению норм пожарной безопасности, то есть выполнить обязательную вертикальную противопожарную разделку.

Функциональные типы каминов

Следующий этап – подбор чертежей камина, на которых указаны все ряды кладки (если вы новичок, то выбирайте упрощенный вариант, не требующий сложной подгонки кирпичей или выкладывания их под углом).

Теперь следует подготовить необходимые материалы, чтобы сложить камин самому:

• Монтаж металлического экрана бетон и арматура для устройства отдельного фундамента под камин;
• кирпич керамический хорошего качества (красный полнотелый, без трещин и сколов), либо белый тугоплавкий кирпич (Гжель), либо шамотный огнеупорный кирпич;
• глина;
• песок;
• дверка прочистная;
• задвижка печная;
• рубероид;
• сталь листовая нержавеющая на экран.

Фундамент

Устройство фундамента для каминов и печей

Так как камин в обязательном порядке должен иметь свой собственный фундамент (не соприкасающийся с фундаментом стен дома), его необходимо выполнить заранее, не менее чем за две недели до начала кладки камина. Это позволит фундаменту (материалом которого может быть не только железобетон, но и бутовый камень или кирпич) набрать необходимую прочность. Для бутового, кирпичного или бутобетонного фундамента цементно-известковый или цементный раствор должен иметь марку не ниже 50.

Глубина заложения фундамента под камин должна быть не менее глубины промерзания грунта в вашей местности, а геометрические размеры фундамента в плане – строго соответствовать форме камина с учетом «припуска» по 50-100 мм со всех сторон.

Перед тем как выполнить фундамент под камин, следует убедиться, что при кладке дымовая труба не упрется в балки чердака или стропильной системы.

Закладка фундамента под камин Приступаем к устройству фундамента под камин:

1. Вырываем котлован необходимого вам размера с учетом того, что в нем будет либо установлена опалубка (если фундамент железобетонный), либо будут проводиться работы по укладке кирпича или крупных камней. Глубина котлована должна быть примерно на 10 см больше глубины заложения фундамента.
2. Тщательно утрамбовываем дно котлована.
3. Засыпаем на дно котлована мелкие камни (гравий, щебень) толщиной около 10 см и опять утрамбовываем.
4. Далее процесс работы зависит от материала, из которого будет выполняться фундамент:

•  для железобетона – устанавливаем опалубку, затем опускаем в котлован арматурные каркасы и заливаем бетон;
• для бутобетона – заливаем на дно котлована раствор (20-25 см по высоте), утапливаем в него камни (с зазором в 3 см), в промежутки укладываем более мелкий камень, затем аналогично выполняем следующие ряды фундамента под камин.

При выполнении верхней части фундамента (выступающей над уровнем земли) в качестве опалубки можно использовать крупные камни, уложенные по периметру фундамента.

До уровня чистого пола фундамент не должен доходить на 14-15 сантиметров. Верхняя поверхность фундамента под камин должна быть ровной и строго горизонтальной.

Кладка

Схема устройства камина

Убедившись, что раствор фундамента окончательно затвердел, можно приступать к кладке камина:

• По верху фундамента нанесите цементно-песчаный раствор слоем примерно в 2 см и уложите на него слой кирпича. Проверьте горизонтальность поверхности.

Начальный этап строительства

• Нанесите второй слой раствора и уложите еще один ряд кирпича.
• Уложите сверху два слоя рубероида (в качестве гидроизоляции).
• Обустройство опалубки Приготовьте цементно-глино-песчаный раствор для кладки камина: на одну часть цемента (марка 150) берется 8-9 частей песка (по объему), все перемешивается, после чего в смесь аккуратно добавляется глиняная пульпа (шликер). Расход песка и глины (по объему) примерно одинаковый. Для кладки перемычек содержание цемента и песка изменяется до 1:5 или 1:6. Не рекомендуется увеличивать содержание цемента в растворе, так как основным связующим компонентов в нем все же выступает глина.
• В точном соответствии с выбранной вами схемой кладки, приступайте к выкладыванию камина. Для его лицевой поверхности выбирайте кирпич одинакового цвета, размера, с прямыми углами и кромками. Швы делайте строго одного размера, соблюдая их вертикальность и горизонтальность. Придавайте швам форму (заглубленную или вогнутую) с помощью расшивки. Особое внимание уделяйте выкладыванию симметричной перемычки над проемом камина (в некоторых случаях рекомендуется использовать опалубку).

Камин в загородном доме

• Так как сложить камин самому первый раз бывает затруднительно, и иногда кладка не выглядит красивой, то готовый камин можно оштукатурить.
• Дымовую трубу следует выкладывать на глинопесчаном растворе с последующим оштукатуриванием. В местах пересечения со сгораемыми элементами перекрытия выполняется противопожарная разделка.

Видео

В следующем видеоматериале вы увидите, как происходит процесс строительства камина:

Посмотрев следующее видео, вы узнаете, какие существуют особенности циркуляции воздуха в камине и как оптимизировать отопление с помощью камина:

kakpravilnosdelat.ru

Как сделать печь-камин в частном доме своими руками: видео, схема

Печь-камин – источника тепла и уюта, место, олицетворяющее семейный очаг. Такой отопительный элемент впишется в любой интерьер и станет его центральной изюминкой. Для того чтобы создать печь-камин в доме, необходимо заранее все обдумать и спланировать. Начинать необходимо с типа и места его расположения.

От этих моментов зависит построение хода работы. Типы каминов очень разнообразны и различаются по внешнему виду и устройству конструкции: классический, пристроенный у стены, угловой, комбинированный с водонагревателем или варочной поверхностью и духовым шкафом, со встроенной металлической топкой, и другие варианты.

Место расположения камина должно быть вдали от окон, чтобы не образовывался сквозняк, это также зависит от модели дымохода. Если окружающий материал в доме относится к пожароопасному, то агрегат нужно заранее изолировать, прежде чем делать печь. Также местоположение определяется, исходя из удобства внешнего обслуживания и соответствия нормам постройки дымовой выводной трубы (чем ближе труба к коньку крыши, тем она короче).

Перед тем как начать строить камин своими руками, необходимо, конечно, определиться с месторасположением камина-печи дома, составить подробную схему и порядовку, лучше к этому процессу привлечь специалистов. Порядовка станет инструкцией, опираясь на которую, правильно выкладывается каждый ряд кирпича и дополнительные детали.

Материалы

Самым популярным и удобным в использовании материалом является кирпич двух типов: огнеупорный (шамотный) кирпич и глиняный (красный) кирпич. В качестве раствора делают смесь из глины, песка и цемента в разных пропорциях для определенных участков. Также понадобятся инструменты и материалы, чтобы сделать теплоизоляцию.

Кладка кирпичного классического камина

Первым этапом строительства камина является создание прочного фундамента, способного выдерживать большие нагрузки. Его глубина зависит от размеров агрегата (но не менее 50 см.), а ширина всегда делается с запасом, на 15-20 см. больше цоколя камина. На дно котлована слоями засыпается песок, затем щебень, иногда используют битый кирпич.

Основную часть заливают бетоном, для прочности с армированием сеткой или металлическими прутьями. Уровень фундамента лучше делать ниже перекрытий пола. После его застывания, на которое требуется не менее 14 дней, поверх можно выстилать гидроизоляционный слой или крепить стальной лист. Урок, как правильно выполнить строительство фундамента, как класть кирпич, вообще можно получить в представленном видео.

Следующим этапом необходимо делать устройство основания агрегата. Для этого первые ряды кирпича выкладывают ровной сплошной площадкой, по которой проверяют горизонтальность конструкции, точность углов. На цоколь выкладывают ряд, делают проем для зольника, и основанием для колосника из огнеупорного кирпича. Затем строят портал камина и топливник, опираясь на схему порядовки. Если у топки предусмотрена дверца, то ее монтируют. Между огнеупорным кирпичом и соседним материалом лучше прокладывать слой базальт-картона для повышения теплоизоляции.

В соответствии с порядовкой, устройство перекрытия над топкой можно сделать в нескольких вариантах. В виде простого ровного ряда при помощи металлических уголков, расположенных в невидных местах или скрытых декоративной фигурно вырезанной полочкой. Или в виде арки или дугообразной формы, с помощью опалубки.

На фронтальной стене агрегата встраивается наклонная поверхность «зеркало», отражающее тепло в помещение. Внутренний объем топки постепенно сужается, и на двадцатом ряду начинается кладка дымохода. На видео зафиксирована пошаговая инструкция, урок по строительству и изготовлению дымохода.

В последующем устанавливаются вся необходимая фурнитура, кирпичная кладка зачищается от загрязнений. Если планировалась облицовка, ее можно делать на следующем этапе.

Кладка каминов из кирпича требует высокого уровня мастерства строителей, делать такую работу лучше профессионалам. Подробнее о том, как рассчитать количество материалов, исходя из порядовки, вы сможете узнать в уроке на видео.

Вариант из старой печи

Если в частном доме имеется нерабочая печь, из нее можно сделать камин. В такой переделке многое зависит от исходного состояния конструкции. Для начала необходимо осмотреть саму печь и дымоход, проверить наличие тяги, целостность внутренней поверхности, наличие загрязнений.

Затем оценивается конструкция всей печи, если фундамент и кладка надежные, то может потребоваться только расширение объема топки, которая станет основным очагом. Глубокую топку можно оставить открытой, в других случаях используется чугунная дверца со стеклянным окошком, через которое видно пламя. Это считается самым простым вариантом трансформации, если дополнить печь-камин декоративными элементами – дополнительной кирпичной облицовкой, каменной или керамической плиткой, – то внешне сходство с камином возрастет.

Сложнее сооружать печь-камин в том случае, когда строительство необходимо выполнить заново. Старая печь разбирается полностью, основание осматривается на дефекты, при необходимости корректируется. После, укладывается несколько слоев гидроизоляции, и камин нужно построить, исходя из выбранной схемы и порядовки. Часто устройство печи совершенствуют таким образом, что потоки горячего воздуха, идущие от печи, могут нагревать не только помещение, но и духовку, и варочную поверхность. Если в конструкции помимо камина есть и печная топка, то их дымоходы необходимо свести в один. Более подробно о процессе переделки печи и о том, как сложить камин своими руками, вы может узнать, посмотрев видео.

Камин из камня

Интересным и необычным вариантом является камин, выложенный из камня, его внешний вид идеально впишется в дом, исполненный в сельском стиле прованс или кантри. Натуральный камень очень экологичен, надежен и долговечен, но это недешевый материал для строительства. Устройство печи может состоять только из каменной кладки, а может сочетаться и с кирпичной. Работать с камнями разной формы сложнее, чем с обработанными.

В качестве раствора используется смесь песка крупной фракции, глины, цемента и мелкого щебня. Выбрав модель будущего камина и подробно разобрав схему его строительства, делают кладку. Принцип укладки камней схож с кирпичной кладкой классической печи-камина, поэтому лучше использовать схожие по размерам камни. Внутренние части камина и дымоход можно сделать из огнеупорного кирпича, а затем облицевать его камнями. Как сложить камин из камня самостоятельно, вы сможете понять, посмотрев весь процесс на видео.

Очень эффектно в доме смотрится каменная кладка в сочетании со встроенным в стены камином (нишевым). Так как ниша с очагом непримечательна и находится внутри стены, ее украшают каменной кладкой, по форме и технике исполнения напоминающей традиционный пристроенный камин. Порядовка требуется для некоторых участков, но общего чертежа и расчетов будет достаточно. Сначала выкладывают нижнюю часть от пола пьедестал-ступеньку, пространство под очагом в виде полки, куда можно складировать дрова. Затем выкладывают портал камина, перемычку над очагом украшают фигурной кладкой из камней в виде арки. В центральной части кладки над очагом можно выложить камни покрупнее или прикрепить толстую деревянную полку. После выкладываются верхние углы очертания устройства печи и дымоход до потолка дома.

poluchi-teplo.ru

Камин + фото

В представлении большинства камин – это такое ясное солнышко: греет и радует хозяина в сырую и никчемную погоду. Тепло горящих дров, запах разогретой огнем древесины ассоциируются с комфортом. Мода на камины не пройдет и через сто лет. Домик или квартира с ним стоит дороже, даже если изготовлен камин своими руками.

Устройство камина, на первый взгляд, несложно, и чтобы сделать его своими руками, не требуется специальной оснастки. Это так, но только если скрупулезно придерживаться технологии и пошаговой инструкции сборки камина своими руками по фото и описанию. Это, во-первых.

Потребности, ради которых решаются построить своими руками камин в жилом помещении с открытым очагом горения:

• Камин на даче, собранный своими руками, позволяет решить вопрос отопления домика, его не утащат жулики, он прост и надежен;
• Вам нравится камин, как элемент интерьера, он нужен для создания психологического ощущения комфорта и уюта;
• Печь-камин, выполненная своими руками в доме, позволит сделать меньше расходы на обогрев жилья и даже отказаться от постройки водяного отопления и установки котла.

Во-вторых, если цели серьезные и решение о постройке камина своими руками принято, стоит сделать смету расходов на его постройку максимальной. Сделать экономию на мелочах обязательно аукнется в будущем. Камин вы строите для себя, своими руками, так что сцепите зубы, покупайте дорогой, самый проверенный по качеству материал. Если уверены в себе и знаете, как действовать, благодаря пошаговой инструкции, как сделать камин своими руками, выделяйте максимальный бюджет на приобретение качественных материалов. В противоположном случае можно своими руками нивелировать качество работы.

Выбираем и раскладываем все по полочкам

Наиболее популярными схемами, чтобы сделать своими руками, являются пристенный камин, печка — камин или камин – мангал. Все три варианта камина можно сделать своими руками на даче. Прежде чем начинать ответственную кладку камина, стоит получить практику в изготовлении своими руками одного из вариантов уличных каминов или печей мангалов, как на фото. Но в любом подходе нужен устойчивый навык в простой кладке кирпича со связкой углов и правильным выравниванием рядов. Если для вас подобные задачи не представляют сложности, перед работой сделаем небольшую подготовку.

Привязываем проект к месту

Можно достаточно просто найти в Сети подходящую схему-чертеж с порядовкой и размерными цепями, даже пошаговую инструкцию с видео о кладке камина своими руками. Сложнее сделать привязку своими руками готового проекта с выверенными размерами по месту кладки.

Из множества различных вариантов выберите тот, что ближе всего к задуманному варианту и проще всего сделать:

• По отапливаемой площади и размерам камеры сгорания;
• По размерам дымохода и его форме, приточной вентиляции;
• Месту расположения в комнате или доме.

Важно! Если у вас отсутствует опыт расчета основных параметров конструкции камина, не стоит пытаться перенести понравившийся проект простым пропорциональным уменьшением или увеличением размеров под свои размеры. Не всегда можно сделать удачный пересчет уменьшенной или увеличенной копии камина или печи.

В интернете можно сделать заказ на готовый проект, есть возможность просто разобраться в методиках расчета и способах кладки декоративных элементов своими руками. Это требует усилий, времени и навыков расчета, если таковые имеются – вы сэкономите массу денег, но получите вероятность сделать своими руками ошибку в планировании.

Лучшим выбором будет заказ детального проекта камина под размеры отапливаемого помещения и места установки, при этом основную часть работы по изготовлению и укладке камина можно сделать своими руками. Работа мастера оценивается, что называется — «очень недешево» — от 30тыс, сделать за меньше берутся халтурщики. Неплохо в работе на время сделать перерыв да пересмотреть в сети видео о том, как сделать камин своими руками.

Варианты каминов для изготовления своими руками

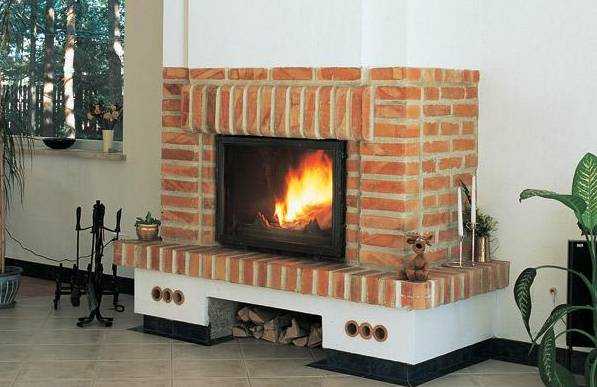

Если камин нужен из чисто практических соображений, и нет желания переплачивать за оригинальность и глупость, сделайте простейший вариант. Греть он будет не хуже, стоить на порядок дешевле, а простая конструкция позволит без особых проблем сделать его кладку своими руками. Проект такого камина можно легко отыскать в Сети или купить за сущие копейки.

К достоинствам проекта камина можно отнести:

• его теплотехническое совершенство, минимальная масса и отсутствие контакта с внутренней стеной дает хороший теплосъем с поверхности нагрева, что позволяет быстро прогревать помещение.
• Прямой дымоход дает отличную тягу для горения сырых дров и брикета;
• Простая и надежная конструкция не позволит сделать своими руками принципиальных ошибок, работать он будет, даже если нет никакого опыта кладки;
• Количество материалов и стоимость на порядок ниже проектов «средней руки».

Совет! Не используйте штукатурку для наружной облицовки камина, лучше в процессе выкладывания стен постараться выполнить поверхность в максимально точной геометрии и использовать для кладки лучшие образцы кирпича.

Если искать проект камина, чтобы сделать своими руками на даче, лучшего варианта не найти.

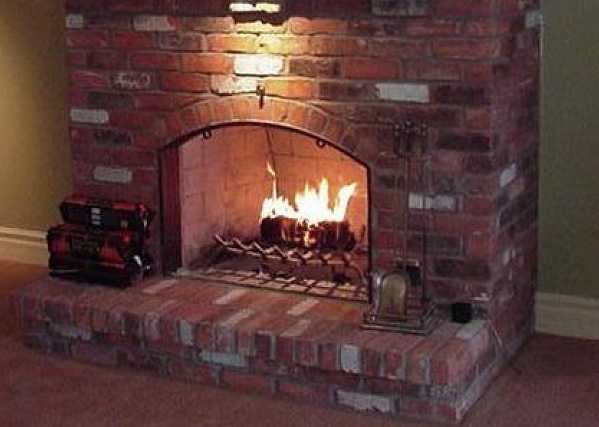

Разобравшись, как сделать простой камин своими руками, и ознакомившись с основными принципами выполнения работ, можно попробовать свои силы в очень схожей конструкции английского камина в размер основы 3 на 5 кирпичей. Здесь уже есть специальный подмост из уложенного ребром кирпича, обеспечивающего противопожарную защиту.

Рассчитываем количество и выбираем материал

Для успешной постройки камина, даже самого простого, кроме точного расчета и качественной укладки кирпичного ряда, необходимо сделать своими руками несколько предварительных проб для проверки качества кирпича и связующего раствора. Основной проблемой кладки своими руками для камина, мангала или обычной печи всегда будет прочность связующего шва.

Подберем кирпич и глину

Для формирования основного каркаса камина используем:

1. три сотни керамического кирпича марки М 175-200;
2. полторы сотни огнеупорного шамота ШБ №8;
3. связующего раствора из глины и песка – литров 100;
4. раствора на основе шамота – литров 40-50.

Основным требованием к кирпичу всегда была его геометрическая точность формы и прочность. Для выкладки камина покупаем ровный полнотелый кирпич красивого красного оттенка, и не используем светлые или темные с разводами варианты. Материал не должен иметь трещины или отклонения в размерах. Отберите своими руками максимально ровный и гладкий кирпич. В ряде случаев мастера советуют для простых каминов сделать кладку без шамотной вставки для топочного пространства, мотивируя, что крестьянские печи стояли десятилетиями без всякого огнеупора. Без шамота печь прогревается значительно быстрее, но и риск развития трещин тоже увеличивается. Поэтому использование огнеупорного материала для камеры горения сделает камин надежным.

Готовим связующий раствор

Сделать своими руками связующий раствор нужного качества является наиболее сложной задачей. Готовится связующая масса из 1 меры песка и 2 мер мятой глины. Единых точных рецептов нет, есть не совсем внятные рекомендации.

В теории для приготовления связующего подойдет любой чистый песок и глина. Песок тщательно промывают от включений. Глину шлинкируют, воду сливают. Поверх отстоянного глинистого слоя делают слой подсушенного песка. Рубящими движениями сверху вниз, наискось, под небольшим углом перемешивают до получения однородной массы.

Проверку качества раствора сделаем своими руками. Разминаем пальцами смесь и формируем мокрую лепешку, которую пришлепываем на чистую поверхность стального листа. Сушим при температуре в 50-60^оС до полного высыхания и оцениваем прочность слоя:

1. Если образовались трещины – необходимо добавлять песок;
2. Трещин нет, но состав крошится – сделать поправку по глине;
3. Получился прочный и крепко прицепившийся к металлу «коржик» — пропорции угаданы точно.

Для связки огнеупора в раствор добавляют тонкомолотый шамот.

Строим каминную стенку

Перед началом укладки кирпича необходимо сделать гидроизоляцию. Поверх нее набирают бутовый фундамент или устанавливают бетонную плиту, тщательно проверив ее положение и ориентацию по горизонту с использованием строительного уровня.

Первый ряд кирпича выкладывают насухо, без раствора, тщательно подогнав положение кирпичей с учетом толщины предполагаемых зазоров на раствор. После этого по вертикальному отвесу, вывешенному по центру дымохода, нужно сделать ряд и выполнить разметку кирпича по второму кругу.

Перед укладкой на связку кирпичи на 20-30мин погружают в воду, толщину шва выдерживают до 8мм, для огнеупорной кладки – 5мм. При необходимости в размер кирпич можно сделать наколом или обрезкой «болгаркой».

На третьем-четвертом круге монтируют чугунную колосниковую решетку. Места установки задвижки на дымоходе и дверцы на зольную нишу выполняют с заделкой шва асбестовым шнуром, или в огнеупорную связку добавляют волокна асбеста.

Переход каминной трубы к дымоходу можно выполнить с помощью специальной детали — вьюшки, в любом случае, в местах выхода через кровлю крыши используют дополнительный негорючий теплоизолятор.

Главное! При укладке кирпича не спешите сделать своими руками работу в максимально малые сроки. Каминная, как и печная, кладка иногда преподносит неожиданные сюрпризы, поэтому каждый ряд приходится перепроверять по уровню и отвесу по несколько раз. В среднем сделать кладку своими руками возможно за 5-6 рабочих дней.

bouw.ru
