Как сделать крышу для: пошаговая инструкция с советами специалистов

Как сделать крышу своими руками: секреты монтажа стропил

Содержание:
Как сделать крышу своими руками: сборка и установка стропил
Крыша своими руками: кровельное покрытие

На сегодняшний день существует много крышных конструкций и всевозможных кровельных материалов – крыши бывают односкатными, двускатными, вальмовыми, мансардными. Перечислять все виды смысла нет, главное понять одно – конструкции крыши достаточно сложные, и без специальных знаний сделать их самостоятельно достаточно трудно. Наиболее простыми в этом отношении являются односкатные и двухскатные крыши – именно ими мы и займемся в этой статье, в которой вместе с сайтом stroisovety.org подробно разберем вопрос, как сделать крышу своими руками, и изучим тонкости этого процесса.

Для удобства и более глубокого понимания этой технологии весь процесс монтажа разобьем на два этапа – монтаж стропильной части крыши и ее покрытие кровельным материалом.

Как сделать крышу своими руками фото

Как сделать крышу своими руками: сборка и установка стропил

Стропила, называемые в народе крышным каркасом, являются несущей частью. От прочности стропильной конструкции зависит как долговечности крыши, так и ее способность противостоять природным стихиям.

Задаваясь вопросом, как сделать крышу дома, следует понимать важность уклона – чем он меньше, тем больше на нем задерживается снега и увеличивается шанс возникновения протечек. Во время монтажа кровельного каркаса этот фактор просто нельзя не учитывать – при уменьшении наклона прочность каркаса должна увеличиваться, иначе тяжелый снег просто раздавит его.

Как сделать крышу дома фото

Как правило, для изготовления стропильной части крыши применяется два типа материалов – металлический уголок или обрезная доска толщиной не менее 40мм. С металлом сможет работать не каждый, да и стоит он на порядок выше, а вот с деревом дела обстоят проще. Именно этот материал и выбирает большинство людей для сооружений стропильной конструкции.

Ну ладно, теперь к делу. Монтаж кровельного каркаса начинается с установки балок перекрытия. Доска усиления каркаса укладывается руба и для надежности крепится шпильками или анкерными болтами. Следует понимать, что опираться балки перекрытия должны исключительно на несущие стены и располагаться с шагом не менее чем 1м. Особое внимание необходимо уделить их положению в плоскости – здесь придется хорошенько поработать с уровнем и добиться полной горизонтальности балок. Игнорировать этот момент не стоит, так как от него в полной мере зависит внешний вид готовой конструкции крыши.

Обратите внимание на то, что балки перекрытия должны выступать за наружный край несущих стен дома хотя бы на 15-20см – этот выступ гарантирует непопадание стекающей с крыши воды на стены, что в свою очередь снижает шансы их преждевременного разрушения.

Как правильно сделать крышу своими руками

На следующем этапе работ предстоит собрать воедино стропила двух скатов. В зависимости от уклона две части стропил сначала подрезаются в необходимый размер, а после чего соединяются между собой и усиливаются дополнительной перемычкой. В результате должно получиться изделие, по форме напоминающее букву «А». Таких «букв» нужно изготовить ровно столько, сколько вы установили балок перекрытия.

Как сделать правильную крышу

В поисках ответа, как правильно сделать крышу, необходимо понимать важность подрезки досок, составляющих данное изделие. С углом здесь ошибиться нельзя – чем меньше зазор между элементами конструкции, тем она будет прочнее и надежнее. В этом отношении стропила лучше собирать непосредственно на крыше, уложив их на балки перекрытия. Немного неудобно, но зато практично. Изготовив одно изделие, ним можно воспользоваться в качестве шаблона для сооружения всех остальных. Сразу все изготавливать не стоит – у вас просто не хватит места на крыше. Шаблон оставляем, а каждую следующую конструкцию сразу же после изготовления можно устанавливать на свое место.

Как сделать двухскатную крышу фото

Установка стропил – процесс не слишком сложный, он в большей степени неудобный, и самостоятельно, без помощи напарника, в этом деле не обойтись. На данном этапе работ собранную букву «А» необходимо поднять в вертикальное положение, установить поверх балки перекрытия и надежно соединить их друг с другом. При установке первого стропильного изделия понадобится временное дополнительное крепление – сами понимаете, что ветер может сделать свое грязное дело и завалить конструкцию, сведя на нет все ваши усилия.

После установки второй стропильной балки, чтобы придать жесткость каркасу и не дать ветру нарушить все ваши планы, их соединяют меду собой длинной доской, закрепив ее с нижней стороны в верхний угол конструкции. Все последующие стропильные балки как бы надеваются на эту доску и крепятся не только к доскам перекрытия, но и к ней самой. Решая вопрос, как сделать правильную крышу, необходимо понимать важность установки стропил в вертикальном уровне – без измерительного инструмента здесь не обойтись никак.

Как сделать стропила для крыши своими руками

Закончив с установкой стропил, следует позаботиться об усилении их жесткости – каждому отдельно взятому стропилу нужно добавить дополнительную точку опоры. Для этих целей опять же необходимо подрезать в нужный размер доску и установить ее в торцы между балкой перекрытия и стропилом – не забывайте о правильной и точной подрезке.

Но и это еще не все. Вопрос, как сделать двухскатную крышу, а вернее ее каркас, не будет решен до конца, пока поверх стропил не установится обрешетка, которая придаст конструкции необходимую прочность. Поверх стропил необходимо закрепить поперечные доски, связав таким образом все отдельные элементы каркаса воедино. Здесь уже толстая и ровная доска не нужна – подойдет и необрезная толщиной 20мм. К стропилам она крепится либо гвоздями, либо саморезами – вторые предпочтительнее, так как удерживают они намного надежнее.

Вот теперь можно сказать, что вопрос, как сделать стропила для крыши, решен полностью. А вот решение вопроса монтажа полноценной крыши находится только на половине пути.

Крыша для дома своими руками фото

Крыша своими руками: кровельное покрытие

Кровельных материалов достаточно много, и каждый из них имеет свои тонкости установки. В целом, технология кровли крыши выглядит примерно одинаково. Поверх обрешетки набивается контробрешетка, обеспечивающая вентиляцию подкровельного пространства. Контробрешетка – это брус размером не менее чем 40 на 20, установленный над стропилами. Поверх этого бруса монтируется гидроизоляция, представляющая собой плотную армированную пленку. А уже сверху этой пленки с учетом всех тонкостей материала укладывается само кровельное покрытие.

Кровельное покрытие крыши фото

Рассказывать, как производится монтаж того или иного материала, в этой статье не буду, так как это отдельные темы, требующие особого внимания. Самое главное, что мы решили основную часть вопроса: как сделать крышу своими руками и научились самостоятельно монтировать стропила.

Автор статьи Дмитрий Ворохов

Крыша для бани своими руками

В зависимости от линейных размеров бани и пожеланий застройщика, крыша в бане может быть односкатной или двухскатной, плоской или наклонной. Чаще всего используется вариант наклонной двухскатной крыши, по своим эксплуатационным характеристикам она подходит ко всем климатическим зонам нашей страны, под такими крышами можно обустраивать жилые чердачные помещения.

Крыша для бани своими руками

Баня с функцией гостевого дома

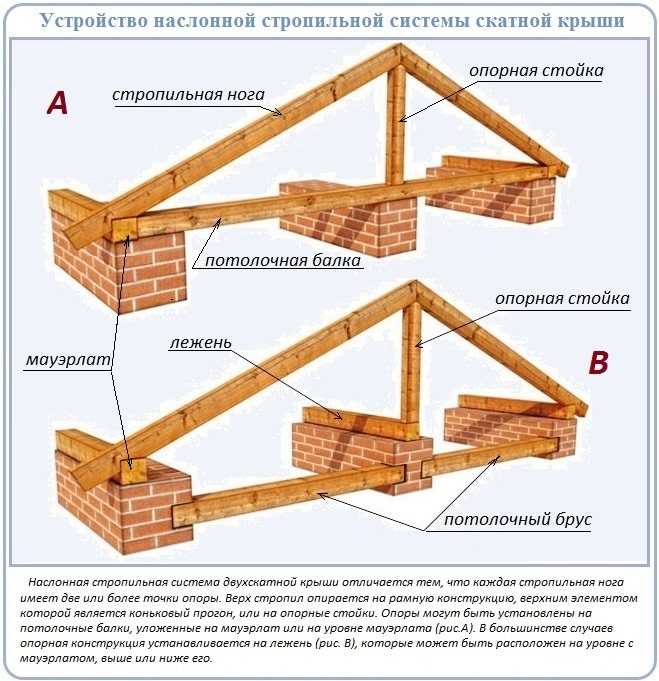

Двухскатные крыши могут быть наслонными (часто применяются на строениях шириной более шести метров) и висячими. Для повышения показателей устойчивости наслонный тип крыш имеет дополнительные упоры стропил, висячие стропильные системы имеют упор только на мауэрлаты или балки потолочного перекрытия (вариант используется редко), в верхней части стропила удерживаются ригелями. Для примера возьмем наиболее распространенный вариант – висячие двухскатные крыши.

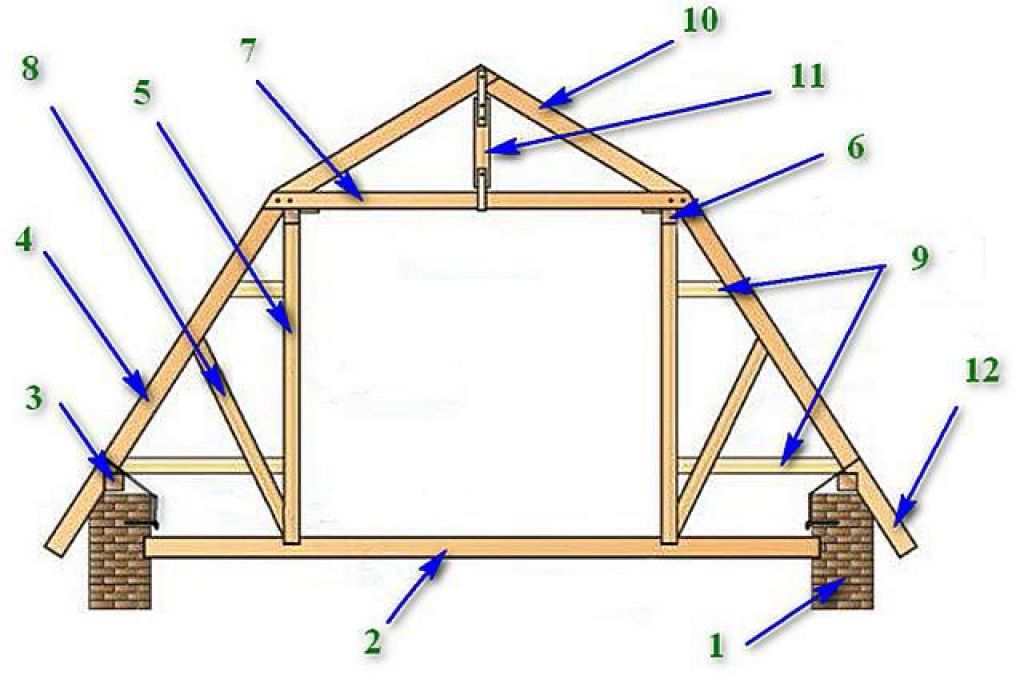

Висячие стропила

Висячие стропила пролеты от 13 до 17 м

Виды наслонных стропил

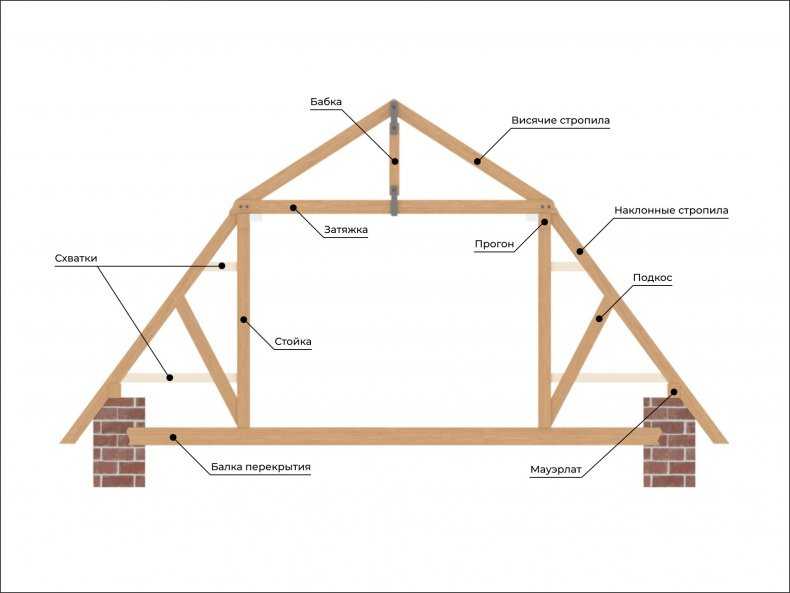

Виды висячих стропил

Расчетная схема висячих стропил

Варианты решения карнизного узла

Содержание материала

Исходные данные

Примем во внимание, что размеры бани 5×5 метров, баня из пиленого бруса, верхний ряд исполняет роль мауэрлата. Крыша двухскатная висячая, без утепления.

Пример бани из бруса 5х5 м

Перед началом изготовления стропил нужно сделать предварительные расчеты, с их помощью определим угол наклона и параметры стропильных ног.

На стропильную систему действуют следующие нагрузки:

• постоянные. Вес стропильной системы, обрешетки и кровельного покрытия. Вес кровельного покрытия зависит от конкретного материала кровли и указывается производителем;
• временные. Ветровые и снежные нагрузки, вес рабочих;
• стихийные. Землетрясения, ураганы и т. д. Стихийные нагрузки во время расчетов стропильной системы в нашей стране не принимаются во внимание из-за небольшой вероятности их возникновения.

Во время расчетов толщины и ширины стропил нужно принимать во внимание сумму максимальных значений всех типов нагрузок. Для того чтобы была понятнее технология расчетов, нужно немого разбираться в нагрузках, действующих на каждый отдельный узел крыши.

Конструкция крыши

Нижняя часть стропильных ног садится на мауэрлаты, узел должен воспринимать вертикальные и боковые нагрузки. Ригели работают лишь на разрыв, воспринимают горизонтальные нагрузки. Верхняя (коньковая) часть стропильных ног должна воспринимать горизонтальные усилия сжатия. Пролеты стропил под нагрузкой работают на изгиб. Надеемся, что эти знания помогут вам выбирать наиболее надежные способы крепления архитектурных элементов в узлах.

Нагрузка на погонный метр стропила

Пример расчета снеговой нагрузки на стропила

Пример расчета ветровой нагрузки на стропила

Если вес кровельного материала указывается производителем, то ветровую и снеговую нагрузку нужно рассчитать самостоятельно.

Таблица снеговых нагрузок

Показатели зависят от максимальной высоты снежного покрова в каждом регионе. По карте снеговых нагрузок определяется конкретная зона проживания и с помощью таблицы определяется максимальное усилие.

Карта ветровых нагрузок

Карта снеговых нагрузок

Таблица поправочных коэффициентов А – для открытой местности. Б – для местности с препятствиями.

Нормативные значения ветрового давления в зависимости от региона

По карте определяется регион проживания, с помощью таблицы узнается поправочный коэффициент, зависящий от высоты бани и места ее расположения.

Для определения нагрузки нужно нормативное значение умножить на поправочный коэффициент.

Для московского региона параметры стропил можно узнать по таблице.

Показатели стропил для Московского региона

Практический совет: если вам сложно самостоятельно делать расчеты – снимите размеры стропильной системы на уже существующих строениях подобного типа. Во время расчетов принимался угол наклона 20°.

Итак, все данные мы имеем. Можно начитать непосредственное изготовление стропильной системы.

Инструкция по изготовлению стропильной двускатной системы

Вначале несколько советов по выбору материала. Для стропильных ног можно брать доски 50×150 мм, шаг между стропилами 90 сантиметров, угол наклона скатов 20°. Подбирайте только качественный материал, без глубоких трещин и изгибов.

Доски 50×150 мм для изготовления стропил

Очень важно – в местах соединения не допускайте наличия даже здоровых сучков. Для выбора стропильной системы нужно будет внимательно осмотреть пиломатериал, заготовки следует брать увеличенной длины с учетом отрезки непригодных участков с торцов.

Для стропил используйте только самый качественный материал

Максимальное количество подготовительных работ нужно делать на ровном участке земли, на крышу следует поднимать уже готовые конструкции для крепления.

Заготовка стропил для крыши ведется на земле

Временную фиксацию стропильной системы следует выполнять различными некондиционными досками, их также нужно заблаговременно поднять на крышу.

Шаг 1. Проверьте параметры мауэрлата. Проверяйте параллельность противоположных брусьев мауэрлата, отклонение по параллельности не должно превышать ±2÷3 см. Убедитесь, что нагели фиксации мауэрлата установлены правильно и на нужных расстояниях. Проверьте вертикальность их положения.

Монтаж деревянного нагеля

Шаг 2. Изготовление стропильных ног. Для размеров нашей бани достаточно шесть пар стропильных ног.

Важно: если вам приходится делать большое количество одинаковых элементов, обязательно сделайте один шаблон. Каждая отдельная разметка дает небольшие погрешности, которые в сумме могут составить значительную величину. Кроме того, использования шаблона значительно ускоряет процесс работы.

[adrotate group=»5″]

Шаблон

Для шаблона стропильных ног возьмите обрезные доски 20×100 мм длиной примерно 3 метра. Вверху соедините их внахлест одним гвоздем (узел должен быть подвижным), к одной доске прибейте горизонтальный отрезок доски, он будет служить шаблоном ригеля. Расстояние ригеля от коньковой части в пределах 40÷50 сантиметров. Ригель зафиксируйте только на одной доске, ко второй он прибивается уже после выбора угла наклона стропильных ног.

Шаблон для сборки стропил

Поднимите шаблон на крышу, временно поставьте на предполагаемое место установки стропил. Изменяйте угол наклона и величину выноса, внимательно следите, чтобы конек располагался точно посредине бани. Нашли оптимальное место – прибейте ко второй доске ригель, усильте крепление досок и коньковой части еще несколькими гвоздями.

Опять поставьте приготовленный шаблон на мауэрлат и отметьте место узла соединения стропил. Соединять их можно различными способами, мы выбрали самый простой – при помощи опорного бруска и металлических уголков.

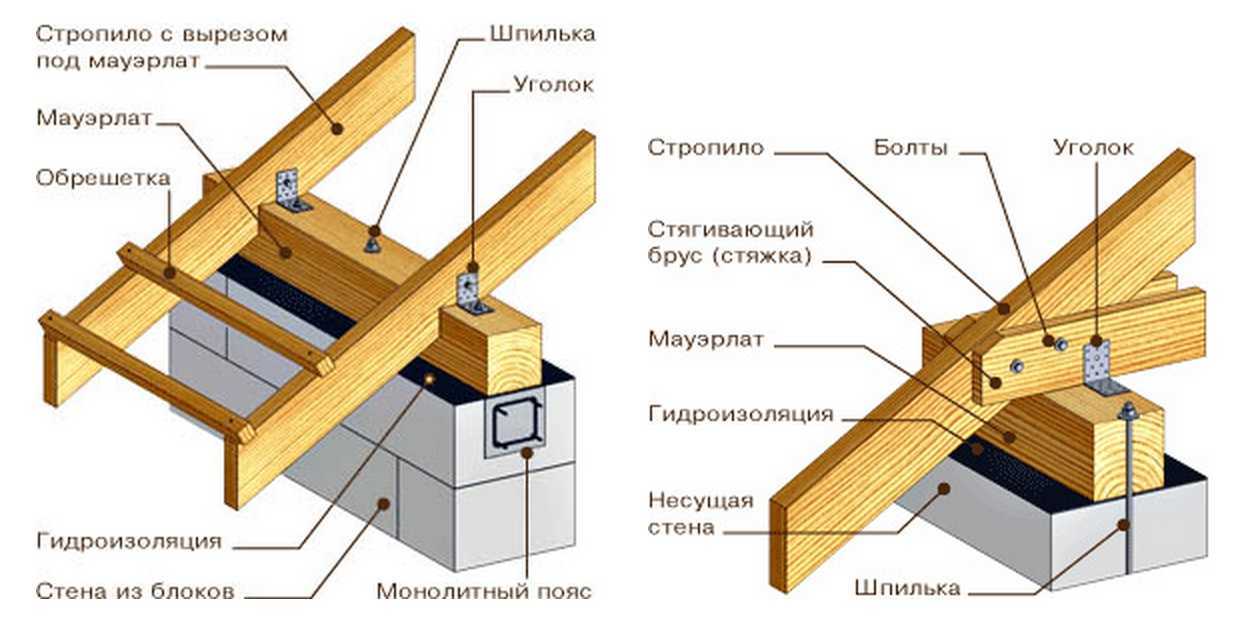

Крепление стропил к мауэрлату

Закрепите на шаблоне планку на месте опорного бруска.

Шаг 3. По краям бани (в месте фронтонов) прибейте вертикальные бруски 50×50 мм.

Схема фронтона

Обшиваем фронтон крыши

Высота брусков должна равняться высоте стропильной системы, проверьте их вертикальность, натяните между ними прочную веревку или нить. Теперь очень ответственная работа – проверка шаблона во всей длине бани. Устанавливайте его с шагом примерно один метр и смотрите на наклон и расположение опорного бруска. Само собой разумеется, что коньковая часть должна быть по нитке. Обнаружились проблемы по размерам в пределах одного сантиметра – не беда, эти неровности устранятся во время установки обрешетки под кровельные покрытия. Если разброс по размерам больше – нужно регулировать шаблон таким образом, чтобы добиться его оптимальных средних показателей. Все нормально – осторожно снимите шаблон на землю, при необходимости дополнительно укрепите все узлы.

Цены на доски

доски строительные

Видео – Сборка стропил

Шаг 4. Положите шаблон на ровную площадку, приставьте к нему одну стропильную ногу. Главное внимание обращайте на положение коньковой части, если есть сучки – обрежьте их. Нависающую часть стропил можно выровнять в последний момент перед установкой или уже после полного монтажа стропильной системы.

Стропила в коньковой части можно соединять несколькими способами.

Способы соединения стропильных ног у конька

В шип самый надежный, но в нашем случае он не годится – слишком тонкие доски. Рекомендуем использовать соединение у конька в полдерева.

Соединение стропил врубкой в полдерева

Вам легче будет использовать такой вариант соединения стропил с упором под углом 90°. Для исключения смещений с обеих сторон, узел нужно зафиксировать металлическими пластинами на саморезах, следите, чтобы саморезы не располагались друг против друга, размещайте их равномерно по площади стропильных ног.

Схема крепления стропильной ноги

Можно сделать верхнее соединение еще проще – встык. Но это довольно рискованно, слишком неустойчивая конструкция в итоге получится. Для климатических зон с теплым климатом еще подойдет, но если в вашей зоне снеговые покровы достигают больших значений, да еще часто бывают сильные порывы ветра, то такой способ применять не рекомендуется.

Крепление стропил встык

Шаг 5. Сделайте метки в верхней и нижней части стропил. В верхней части отрезать нужно под углом, соединение будет встык. Линия отрезания должна соединять верхнюю и нижнюю точку соединения шаблона. Очень важно – не отрезайте сразу две ноги симметрично, снимать чертеж нужно на каждой ноге с соответствующей стороны. Этот узел с двух сторон соединяется металлическими пластинами толщиной не менее 2 мм. Следите, чтобы шурупы не находились друг против друга, размещайте их по максимуму равномерно по площади стропила.

Разметка противоположного конца стропил

Шаг 6. По шаблону определите место упора стропильной ноги в мауэрлат, закрепите в этом месте упорную в мауэрлат доску. Ее можно фиксировать снизу стропильной ноги на ребро доски или сбоку. Этот узел должен выдерживать значительные усилия на сдвиг, для фиксации упора пользуйтесь мощными саморезами или болтами.

Узлы опирания стропил на прогон и мауэрлат

Шаг 7. Положите две подготовленные стропильные ноги на ровное место, еще раз проверьте их положение и размещение узлов шаблоном. Все нормально – осторожно уберите шаблон из досок в сторону, зафиксируйте на место ригель.

Составляющие стропильной фермы

Сборка стропильной фермы

Обращайте внимание, чтобы верхние концы стропил упирались друг в друга по всей площади среза. Верхний (коньковый) узел считается наиболее нагруженным, на него воздействуют самые большие усилия сдавливания. Небольшие щели еще можно подровнять, есть зазоры более 3÷4 мм – вы неаккуратно делали разметку, придется кончики подрезать повторно. Именно для таких неприятных случаев мы рекомендовали брать доски с запасом по длине, в противном случае пришлось бы использовать новый материал, а это повышает стоимость стропильной системы.

Ригель фиксируйте внахлест к стропильным ногам, для фиксации нужно использовать длинные болты или шпильки, гайки затягиваются с двух сторон. Достаточно по два таких болта на каждую ногу.

Фиксация ригеля

Не забывайте, что ригель работает на сжатие, не допускайте колебаний в соединениях. Для того чтобы исключить риски растрескивания стропил во время установки метизов, просверлите под них отверстия с диаметром меньшим диаметра шпильки (или болта) на 0,5÷1 мм. Шпилька должна входить в отверстия с усилием. Выступающую часть шпильки поле стягивания гайками нужно отрезать круглошлифовальной машиной (болгаркой).

[adrotate group=»5″]

Цены на саморезы

саморезы

Видео – Как запилить стропила под нужным углом и нужных размеров

Шаг 8. По такому же сценарию подготавливайте и собирайте все оставшиеся стропила. Положите их стопкой друг на друга, проверьте размеры. Внимательно осмотрите все несущие узлы. Обнаружили проблемы – немедленно устраняйте их, не откладывайте на «потом». Во-первых, на земле это намного удобнее делать. Во-вторых, «потом» можно забыть.

Стропила двускатной крыши

Комплект стропильных ног собран, подавайте его на крышу и начинайте сборку стропильной системы.

Монтаж стропильной системы

Все работы нужно делать с максимальной ответственностью, нарушение технологии или некачественные соединения обязательно дадут себя знать. Ремонт придется делать сложный и дорогостоящий.

Шаг 1. Закрепите крайние (фронтонные) стропила. Временно фиксируйте их обрезками досок. Внимательно выставляйте каждую ногу по всем узловым точкам, не спешите, проверяйте каждый размер. Натяните веревки по коньку и по бокам. Боковые веревки лучше натягивать на вылетах стропил, в таком положении их легче устанавливать.

Веревка предохраняет от падения за баню, а доска от падения на баню

Шаг 2. Отметьте на мауэрлате места установки остальных стропильных ног, расстояние между ними должно быть в пределах одного метра и одинаковым.

Шаг 3. По очереди осторожно поднимайте каждую стропильную ногу, выставляйте ее по веревкам и временно фиксируйте досками. Доски прибывайте как под углом к каждой ноге, так и между уже установленными стропилами.

Шаг 4. Все стропила предварительно поставлены – проверьте правильность их расположения и начинайте фиксировать узлы металлическими уголками и планками на саморезах. Толщина металла не менее 1,5 мм. Не экономьте на уголках, устанавливайте их с двух сторон стропильных ног. В итоге у вас должна получиться устойчивая к разнонаправленным нагрузкам конструкция. Подровняйте длину нижней части стропильных ног, они должны выступать за периметр бани на 30÷40 сантиметров. Подравнивать размеры следует также под натянутую веревку.

Металлические пластины для соединения стропил

Крепеж для стропил

Шаг 5. Довольно часто неопытные строители допускают незначительные ошибки, во время монтажа стропильной системы они принимают взаимно усиливающий эффект. Это приводит послаблению, конструкция слабо сопротивляется продольным коньковым нагрузкам, стропильная система немного шатается. Эта проблема решается путем установки под крайние (фронтонные) ноги угловых упоров из досок. Упорные доски, кстати, в дальнейшем будут служить каркасом во время обшивки фронтонов.

Схема стоек, являющихся каркасом фронтона и дополнительная укосина

В зависимости от типа кровельного покрытия делается обрешетка. Для мягких покрытий нужно делать сплошную обрешетку из клееной фанеры, плит ОСП или дешевых необрезных досок. Можно брать и обрезные доски, но такая обрешетка обойдется очень дорого.

Цены на соединительные пластины

металлические пластины соединительные

Как сделать обрешетку стропильной системы

Виды обрешетки

Рассмотрим два варианта обрешетки: сплошную и реечную.

Тип обрешетки	Описание	Илюстрации
Обрешетка из реек	Используйте рейки 20×50 мм, можно брать и необрезные доски. Второй вариант намного лучше: выше несущие характеристики, легче прибивать кровельное покрытие. Обрешетку нужно прибывать снизу вверх, расстояние между рейками зависит от конкретного вида кровельного материала. Для ондулина оно несколько больше, для профилированных листов или металлочерепицы расстояние можно делать в пределах 40 сантиметров. Сделайте два шаблона для контроля расстояния между решетками, пользуйтесь ими по краям реек. У конька обрешетку прибейте чаше, в нее будет фиксироваться коньковая часть и листы кровли. Со стороны фронтов веревкой с синькой (отбивочным шнуром) нужно отбить ровную линию. Выступающие концы реек обрезаются ручной или электрической пилой.	Обрешетка Шаг обрешетки под профнастил
Сплошная обрешетка	Перед началом работ нужно продумать оптимальное расположение листов фанеры или ОСП. Нужно выбрать такое их положение, чтобы минимизировать количество обрезаний и отходов. Не спешите, сделайте на бумаге план размещения листов. Посмотрите, как их лучше класть на стропильную систему – вдоль или поперек. Начинать укладку нужно снизу, возле одного из фронтов сразу выравнивайте положение листов. Если положение немного не совпадает – сдвигайте листы, зазор в один сантиметр между листами не оказывает негативного влияния на прочность и герметичность кровли. Со стороны второго фронтона кромки листов также придется ровнять под веревку с синькой.	Устройство сплошной обрешетки Толщина сплошной обрешетки и шаг стропил

Обрешетка готова, можно приступать к покрытию крыши кровельными материалами.

Общие советы по монтажу стропильной системы

Не стоит повторять, какое важное значение имеет крыша бани и к каким последствиям могут привести ошибки во время ее строительства. Дадим несколько советов «начинающим» плотникам, это поможет им чувствовать себя спокойно весь период эксплуатации бани.

Чем сложнее тип соединения отдельных элементов стропильной системы – тем оно надежнее. К примеру, соединение в шип держит и вертикальные, и горизонтальные нагрузки, а соединение внахлест работает только с вертикальными нагрузками.

Стропила упираются в затяжку, соединение — шип с усилением стальной скобой

Мы описывали только самые простые способы соединения в несущих узлах, принимали во внимание, что у многих застройщиков недостаточно опыта для выполнения сложных соединений. Для таких соединений «не стесняйтесь» использовать дополнительные крепежи (металлические пластины и уголки, самодельные деревянные подпорки и т. д.). Пусть вы немного «ухудшите» внешний вид стропильной системы, зато намного увеличите ее устойчивость. Кроме того, крышу бани изнутри никто, кроме вас, не увидит. А аварийную ситуацию увидят все.

Как делается крыша бани

Тщательно подбирайте пиломатериалы для стропильной системы. Старайтесь избегать продольных соединений коротких стропил. Дерево всегда немного усыхает/разбухает, что приводит к изменениям линейных параметров. А это, в свою очередь, постепенно послабляет соединения.

При возникновении малейших сомнений в устойчивости висячей стропильной системы устанавливайте вертикальные бабки, подкосы, затяжки и т. д. Не имеет большого значения конкретный вид дополнительных упоров, главное чтобы они давали положительный эффект. Обыкновенный коньковый брус намного повышает устойчивость стропильной системы к продольным нагрузкам.

Крепление подкосов

Подстропильная нога, а иначе называют, подкос

Две доски толщиной по 25 мм по прочности на изгиб значительно превышают прочность доски толщиной 50 мм. Конечно, при одинаковой ширине. Это законы сопротивления материалов, пользуйтесь ими. Соедините доски между собой через прокладки из обрезков досок любой толщины. Кстати, такие «двойные» стропильные ноги отличаются повышенными характеристиками устойчивости. Что касается стоимости стропильной системы, то она почти не изменяется.

Наращивание стропил

Сращивание стропил возле конька

Стыкование стропил по длине

Соединение стропил внахлест

Саморезы – отличные метизы. Но только при одном условии – они не китайского производства. Эти «умельцы» применяют для их изготовления сплавы очень низкого качества. Даже большого диаметра некондиционный метиз имеет очень низкие характеристики физической прочности. Проверить качество саморезов просто – согните его под прямым углом, качественный материал должен выдерживать не менее трех изгибов. Китайские треснут, в лучшем случае, на второй попытке.

Виды шурупов

Если вы с крышей раньше не сталкивались – обратитесь за помощью к более опытным знакомым. Не обязательно звать на помощь «дорогостоящего» матера, достаточно чтобы ваш помощник работал у него подсобником. И последнее. Всегда предусматривайте возможность попасть под крышу. Это может быть лаз из предбанника или открывающееся окно на фронтоне. С их помощью вы сможете проводить периодические ревизии состояния стропильной системы и кровельного покрытия. Чем раньше обнаружатся протечки или проблемы с геометрией кровли, тем легче и быстрее их устранить.

Обрешётка крыши (опирается на стропила) и окно в фронтоне

В проем будет вставлено окно. Попасть на крышу можно, приставив лестницу

Лестница на банный чердак

Видео – Крыша для бани своими руками

[adrotate group=»5″]

Видео – Монтаж стропил

Видео – Монтаж фронтонов

Видео – Монтаж кровли (часть 1)

Видео – Монтаж кровли (часть 2)

Каркас крыши 101 — Как построить и обрамить крышу



EHT исследует некоторые основные методы каркаса крыши, от проектирования до монтажа.

Каркас крыши — один из тех плотницких навыков, которые кажутся довольно сложными, и действительно, некоторые проекты крыш сложны. Крыши в основном бывают пяти типов: односкатные, двускатные, вальмовые, вальмовые и мансардные. Еще одна распространенная конструкция на северо-востоке — «солтбокс», представляющий собой двускатную крышу с одной более длинной стороной. В наши дни все более популярными становятся «разрезы» или крыши с большим количеством ендов, слуховых окон и других особенностей. Во многих случаях при покупке планов дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки на место требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или арендовать оборудование для их установки. Однако поштучное строительство стропил / крыши по-прежнему является более распространенным методом строительства многих зданий. Простые крыши, такие как навес или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.

Крыши выполняются в пяти основных вариантах: односкатная, двускатная, вальмовая, вальмовая и мансардная. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая ендовы и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; пролет, подъем, пробег и длина линии. Для односкатной крыши нужно знать только подъем, пролет и длину линии. Пролет – это расстояние поперек здания от внешней несущей стены до внешней несущей стены. Разбег составляет половину дистанции пролета. Подъем – это расстояние от центральной линии пролета до вершины линии крыши. Длина линии измеряется от внешней стороны линии несущей стены до осевой линии крыши в верхней части подъема. По сути, вы работаете с треугольником с двумя катетами и длиной линии в качестве гипотенузы.

Каркас простой двускатной крыши основан на прямоугольном треугольнике, и различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши в ее вершине — это высота треугольника; прогон, или половина пролета здания, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Как определить уклон крыши

Вам также необходимо знать желаемый уклон крыши. Шаг – это уклон или угол от стеновой пластины до линии конька крыши. Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что равно 1/4 или 1/3 общего пролета здания, не считая выступов. Шаг также имеет свое обозначение, определяемое подъемом в дюймах на 12 дюймов. Например, шаг 4/12 означает подъем крыши на 4 дюйма на каждые 12 дюймов. Важно иметь правильный шаг. Во многих случаях определенный шаг может быть необходим или даже требуется местными нормами. Шаг определяется снеговыми нагрузками, другими погодными факторами и покрытием, наносимым на крышу. Для тех, кто живет в северных частях страны, обычно используется уклон 8 дюймов 12 или более, чтобы удерживать чрезмерные снеговые нагрузки с крыши. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 на 12 (шаг 3/12). Для более низких скатов необходимо применять сборную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.



Уклон — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в дробях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Каркасный угольник традиционно используется для разметки крыши и определения уклона.



Схема стропил

В этой статье речь пойдет о двускатной крыше без ендов и слуховых окон, потому что это самый распространенный и простой вариант для начинающего строителя. После того, как вы определите подъем, пролет, прогон, длину линии и уклон, следующим шагом будет разметка стропил или отметка вырезов на шаблоне стропила для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он прилегает к коньковой пластине; хвостовой срез, образующий внешний край карниза здания; и птичий рот, который позиционирует стропила на верхней части настенной плиты. Мы покажем два способа раскладки стропил; один с использованием традиционного каркасного (2-футового) квадрата, а второй с использованием нового C.H. Поворотная площадь Хэнсона.



Держите обрамляющий угольник названием производителя вверх; это называется «лицом» квадрата, а противоположная сторона — «обратной стороной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг заключается в том, чтобы положить квадрат на конец стропильной доски и разместить 8 дюймов на шпунте (подъем) и 12 дюймов на лезвии (единица прогона). Измерьте расстояние от точки на лезвии до точки на язычке — должно быть 14-7/16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая выступ. Получившаяся цифра составляет 144-1/2 дюйма. Мы добавляем 12 дюймов для выступа, чтобы получить окончательную цифру 156-1/2 дюйма.

Каркасный угольник используется для раскладки стропил.

Осмотрите стропильную доску, чтобы определить, нет ли в ней изгиба или «короны». Вы должны сделать этот первый шаблон стропила на самой прямой доске, какую сможете найти. Если в доске есть какой-либо изгиб, разложите стропила так, чтобы вершина была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сплющит эту макушку. (Если корону расположить вниз, крыша может в конечном итоге провиснуть.) Затем разложите стропила, как показано на следующей странице.



Схема стропила с квадратом каркаса

Этот пример для крыши с уклоном 8/12

• Расположите квадрат на конце стропильной доски так, чтобы шпунт был слева от вас и был обращен от вас. Расположите квадрат так, чтобы 8 дюймов на внешнем крае языка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на задней стороне языка. Это отвес для конька крыши.
• Измерьте верхнюю часть этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер меньше ¾ дюйма. Также исключите нависание в этом месте. Удерживая квадрат в том же положении, что и раньше, отметьте вниз сбоку от языка. Это отмечает отвес с внутренней стороны стены дома для выемки (называемой птичьим ртом) для размещения стропила на стеновой пластине.
• Добавьте длину выступа за эту отметку и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем держите квадрат на отвесной линии, обозначающей рот птицы. Определите толщину стенки или глубину выреза рта птицы и сделайте отметку. Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем завершите разрез ручной пилой.

Другой способ выкладки стропила с помощью угольника называется «шаговым». Как только отвес отмечен, просто переместите квадрат на 12 дюймов и отметьте другой отвес. Продолжайте двигаться вниз по стропилу и отмечайте вертикальные разрезы, включая любые нечетные цифры.

Один из способов выкладки стропил с угольником называется «уступка».

Вырежьте шаблон

Сделайте дубликат стропила из шаблона. Затем разложите стропила на гладкой ровной поверхности с расстоянием между ними по линии конька 2 фута. Измерьте, чтобы убедиться, что подъем, длина и размах верны. Вы можете проверить их на здании, прежде чем резать остальные стропила. Как только вы убедитесь, что эти два шаблона стропил правильно вырезаны, отметьте их как шаблоны, отметьте и отрежьте необходимое количество стропил. Если в здании есть висячие или «летучие» стропила для концов фронтона, обрежьте и их. Однако у них нет перерезанного птичьего рта.

Убедитесь, что вы внимательно следите за рисунком стропила. Несколько лет назад я строил двухэтажный дом. Один плотник разложил и начал пилить стропила. Ему стало плохо от дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда каркас крыши был завершен и установлен настил, образовался встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропила или просто не был таким точным, но это была дорогостоящая ошибка.



Метод поворотного квадрата

Новый метод C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» угольник. Он поставляется с собственным прочным держателем для ремня, который также предназначен для карандаша плотника и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко раскладывать стропила. Этот качественный инструмент поставляется с поясным мешочком, разделителями для угольника, инструкцией по эксплуатации и столярным карандашом.

Сводной квадрат имеет три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами подъема, обращенными к вам, и приподнятым забором справа, нижняя часть представляет собой основание треугольника (пробег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square может быть задан любой шаг целого числа от 1/12 до 12/12. Просто отрегулируйте квадрат до нужного шага и зафиксируйте на месте с помощью рифленой ручки. Затем вы можете использовать угольник, чтобы перенести угол разреза на пиломатериал. Или вы можете удерживать угольник на месте и использовать его в качестве надежной направляющей для переносной циркулярной пилы. Одной из замечательных особенностей является то, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать разрезы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разметки скатов с крутизной более 12/12, а также для раскладки вальмовых стропил. Эти цифры определяются на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок для создания впадин и впадин. И инструмент еще более универсален и может использоваться и для других разрезов. Ряд цифр проходит по центру градуированной дуги регулируемого лезвия с обеих сторон инструмента. Каждое из этих чисел представляет собой дополнение соответствующего угла вдоль ребра. Сумма этих двух цифр всегда равна 90 градусов. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую. Вы можете сделать разрез под углом 20 градусов, следуя заданному углу, перевернуть инструмент и сделать дополнительный разрез под углом 70 градусов, чтобы получить идеальные 90 градусов. Квадрат также поставляется с тремя нивелировочными пузырьками, которые облегчают измерение шага существующих конструкций. Чтобы измерить высоту, сначала расположите гипотенузу квадрата на крыше, идущую прямо вверх по высоте. Убедитесь, что он не находится под углом из-за краев гонта. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9на гипотенузе или регулируемой лопасти должна быть на верхней или верхней стороне поля. Ослабьте фиксатор и отрегулируйте угольник до тех пор, пока пузырьковый уровень на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать высоту тона и градусы на «Deg. Общий подъем» масштаб площади.



Чтобы выложить стропило с опорным угольником, сначала определите шаг и установите угольник на правильный шаг на град. Шкала общего подъема. Поместите квадрат с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии конька среза рядом с концом стропильной доски. Измерьте длину линии на стропиле (минус 1/2 коньковой доски) и сделайте еще одну отвесную отметку параллельно первой. Определите выступ стропила, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы создать вырез для рта птицы, поместите квадрат в нижней части средней линии отвеса так, чтобы сторона с высотой находилась напротив отвеса, и сделайте отметку поперек доски, используя основание квадрата, начиная с нижней части отвеса. После того, как эта линия уровня установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых незначительных дефектов вдоль линии уровня. Затем с помощью угольника начертите короткую отвесную линию, параллельную другим, вниз от этой отметки до нижнего края доски. Это завершает макет рта птицы.

Сделайте второй вертикальный пропил в месте измерения длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.



Чтобы начать разметку с вертикального распила коньковой доски, установите регулируемый угловой нож на желаемый шаг. Поместите квадрат на место и сделайте отметку для разреза.



Вы также можете удерживать угольник на месте и использовать его в качестве направляющей для переносной циркулярной пилы. Поверните угольник на место, чтобы сделать отвесный срез, чтобы завершить рот птицы и отметить срез хвоста.



Проблемы с каркасом

В наши дни часто используются более широкие стропила, чем те, которые подходят для бордюра, поэтому конец стропила также обрезается, чтобы сделать более узкий, более подходящий бордюр. Для этого необходимо провести линию уровня на хвосте стропила. Для этого не делайте разрез хвоста, пока он не будет установлен. Нарисуйте вспомогательную решетку и завершите решетчатую доску на конце стропила напротив среза отвеса. Используйте нижние края этих досок, чтобы отметить ровную линию среза. Опять же, как только все вырезы будут отмечены, вырежьте стропила по образцу, проверьте, и вы готовы возводить каркас крыши.

В некоторых случаях нижний край стропил также обрезается по линии уровня. Разложите их, как показано.



Для возведения стропил используйте временные раскосы коньковой доски.

Перед началом обрешетки определите положение стропил на обеих верхних пластинах и отметьте их с помощью обрамляющего угольника. Маленькая, или шпунтовая, сторона квадрата имеет ширину 1-1/2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы ориентироваться при установке.

Прикрепите стропила к коньковой доске, а стойку к верхней стеновой пластине и добавьте хомуты.

Самый простой способ возведения стропил – изготовление временных раскосов из 2-х материалов. Это должна быть высота стен здания плюс подъем. Используйте ровно столько опор, сколько нужно для первой длины коньковой доски. Распилите коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седловину наверху с помощью раскосов, равных высоте стен здания плюс подъем, за вычетом ширины коньковой доски. Закрепите эти опоры по центральной линии здания. Расположите коньковую доску в седлах опор. Совместите верхний отвесный срез с коньковой доской, а заживляющий срез рта птицы с внутренней стороной стены. Прибейте стропило на место. Когда стропила установлены, добавьте любые опоры, необходимые или требуемые нормами, такие как хомуты или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первой части коньковой доски. Затем переместите временные раскосы для следующей коньковой доски и продолжите установку стропил.

Когда стропила установлены, в концевом каркасе фронтона используются вертикальные стойки или «блокировки», расположенные непосредственно над стойками стены и поддерживаемые торцевыми верхними пластинами. Они имеют надрезы, чтобы соответствовать стропилам фронтона. После монтажа обрешетки устанавливаются висячие или «летучие» стропила.

Каркас крыши не должен быть сложным, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, скажем, садового сарая.

Завершите торцевые стены блокирующими шпильками, надрезанными вокруг стропил и прикрепленными к верхней пластине. Снимите временные завязки воротника.

Узнайте, как построить крышу, которая укрепит стены!

Столярные изделия для крыш: навесы, фронтоны, вальмы, стропила, баржи плюс фасции и софиты

На всех страницах этого раздела вы узнаете, как построить крышу  от начала до конца. Большая часть информации в Интернете предполагает, что читатель уже немного знаком с плотницкими работами на крыше. Вместо этого я начну с самого начала и подробно опишу каждую из столярных технологий, используемых для возведения скатной крыши на доме, сарае или другом сооружении, прежде чем перейти к более сложным вещам. Я также буду использовать множество подробных иллюстраций, чтобы вы могли все понять, даже если у вас нет никакого опыта кровельных работ. Если вы уже немного знаете о том, как построить крышу, вы можете пропустить простые вещи и найти необходимую информацию о столярных работах на крыше.

Как построить крышу: Компоненты

Большинство крыш имеют треугольную форму. Формирование сильного треугольника важно во многих типах конструкции крыши, потому что это придает крыше прочность. Крыша также добавляет прочности стенам здания.

На приведенной выше схеме показаны компоненты, из которых состоит небольшая двускатная крыша

Конек  – это длинная доска наверху, к которой прибиты стропила.

Стропила  вырезаны так, что они садятся на стеновую плиту, которая, в свою очередь, крепится к внутренней обшивке полой стены.

Потолочные балки  проходят от стеновой пластины до стеновой пластины и иногда крепятся болтами  к стропилам  , чтобы предотвратить падение конька и расширение стропил крыши.

Балка завершает прочную треугольную форму  со стропилами.

Свисающие концы стропил специально обрезаны, чтобы к ним можно было прикрепить бордюр и софиты .

Существуют и другие компоненты, такие как перемычки, прогоны и подпорки, которые добавляются для укрепления крыши, но я расскажу о них позже на странице двускатной крыши.

Вы, наверное, помните, как в школе использовали тригонометрию, она мне тогда не нравилась и не нравится до сих пор! Хотя это важно для кровли, чтобы знать, как построить крышу, к счастью, вам не нужно осваивать тригнометрию.

Однако при строительстве крыши важно понимать, что для расчета большей длины стропил вам понадобится прямоугольный треугольник 90° . Односкатная крыша уже образует прямоугольный треугольник, как на картинке ниже;

Треугольник односкатной крыши

Зная пролет крыши и шаг  (шаг — это угол, под которым поднимаются стропила), мы можем рассчитать длину стропил.

Конструкция двускатной крыши

Если скатная крыша не односкатная, а обычная двускатная, мы должны разделить общую крышу/пролет на два, чтобы образовать два прямоугольных треугольника, стоящие друг к другу. 1/2 общего пролета равна горизонтальному пролету, который перекроет одно стропило.

Важно отметить, что мы делим наполовину полный пролет, чтобы получить расстояние, которое пролетает каждое стропило с обеих сторон крыши.

Как построить крышу: Отрежьте и прикрепите стеновые плиты к кирпичной кладке, чтобы стропила ложились на них

Стеновые плиты, на которые крепятся стропила, должны быть идеально квадратными, плоскими и ровными. Чтобы они были квадратными, они должны быть параллельны — на одинаковом расстоянии друг от друга на каждом конце крыши и везде между ними.

Будем надеяться, что каменщики справились со своей задачей и облегчили вам эту работу, и вам не потребуется слишком много усилий.

Чтобы проверить наличие прямых углов, измерьте по диагонали от угла к углу (они должны быть одинаковыми) или вы можете использовать метод 3 4 5, чтобы убедиться, что ваши настенные пластины имеют идеальные 9углы 0°.
