Как сделать крышу и потолок


инструкции по строительству + советы эксперта

Мечтаете построить дом с модной односкатной крышей, но не знаете, что с ней потом делать? Оставлять ли под наклоном потолок, или же опускать до горизонтали? Нужна ли вентиляция, чем можно обшить? Какой кровельный пирог?

И как вообще работать с отделочными материалами, которые придется крепить под наклоном? В этой статье мы раскроем вам все секреты, каким должен быть потолок односкатной крыши и как сделать его практичным и долговечным.

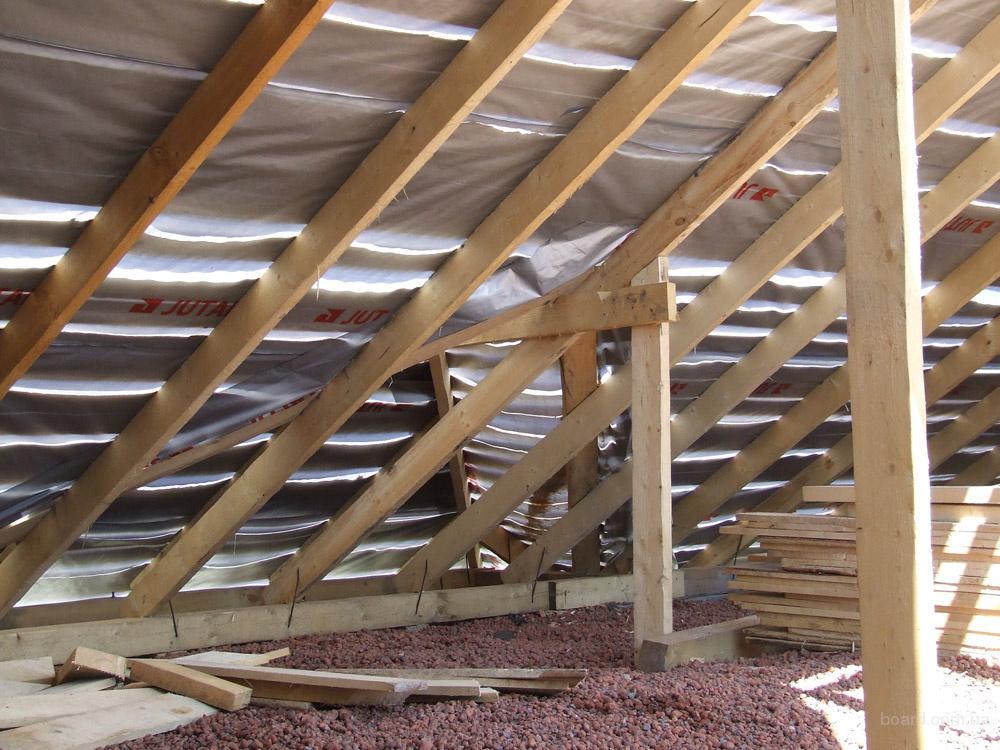

Давайте сначала разберемся, что собой вообще представляет кровельный пирог типичной односкатной крыши. Все односкатные крыши делятся на вентилируемые и невентилируемые. В жилых домах, и в большинстве технических закрытых помещениях такая крыша делается с вентиляцией, если в ней есть утеплитель.

Дело в том, что в любом жилом помещении есть водяные пары (от кухни, дыхания людей и наличия влаги в емкостях), которые поднимаются вверх и, не смотря на пароизоляцию, способны проникать в утеплитель.

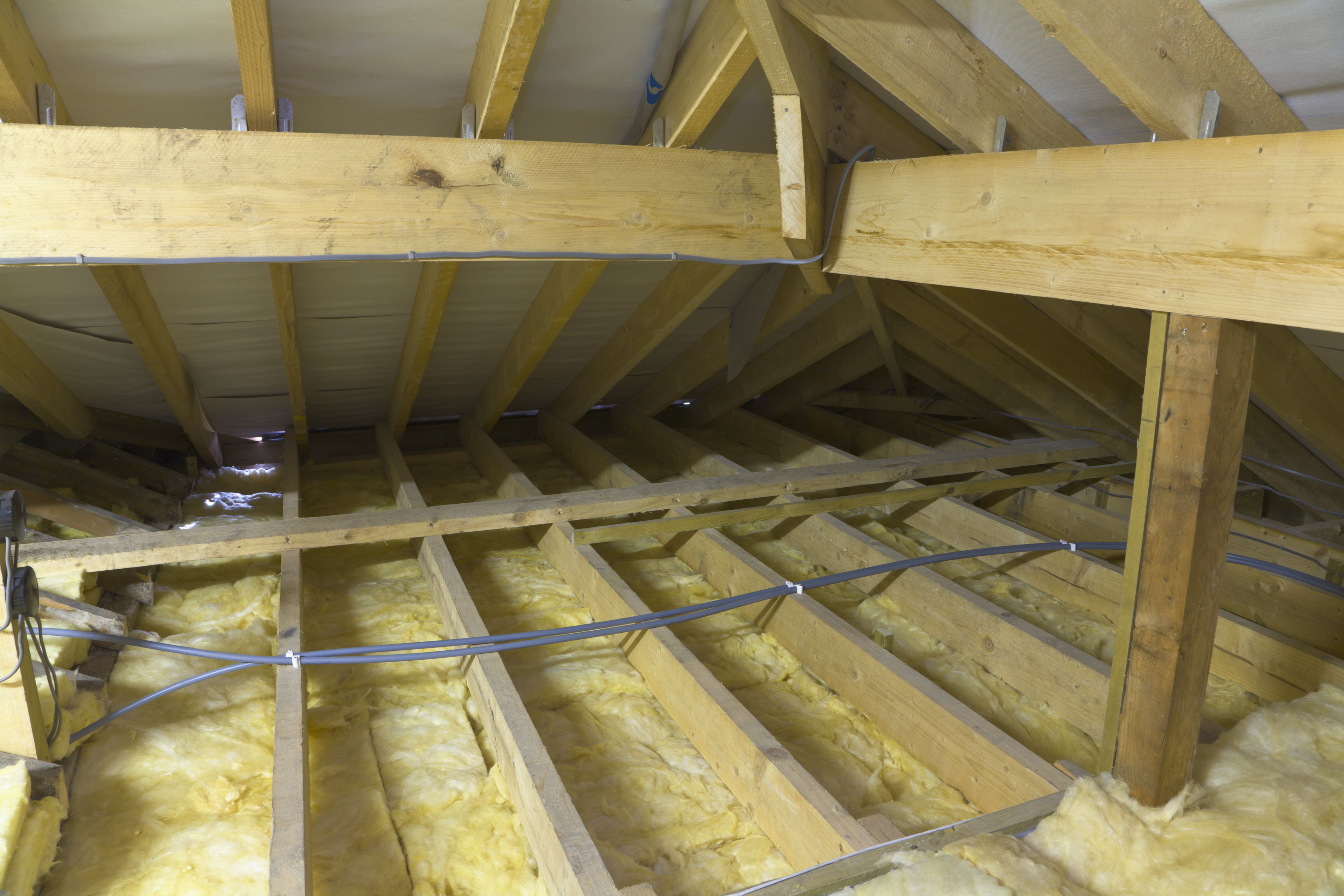

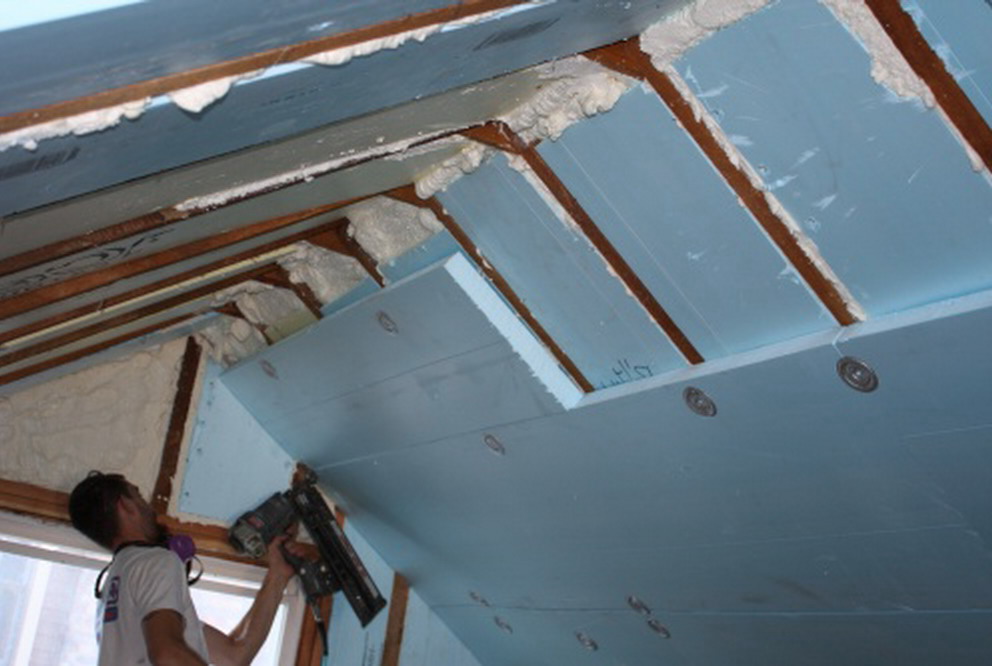

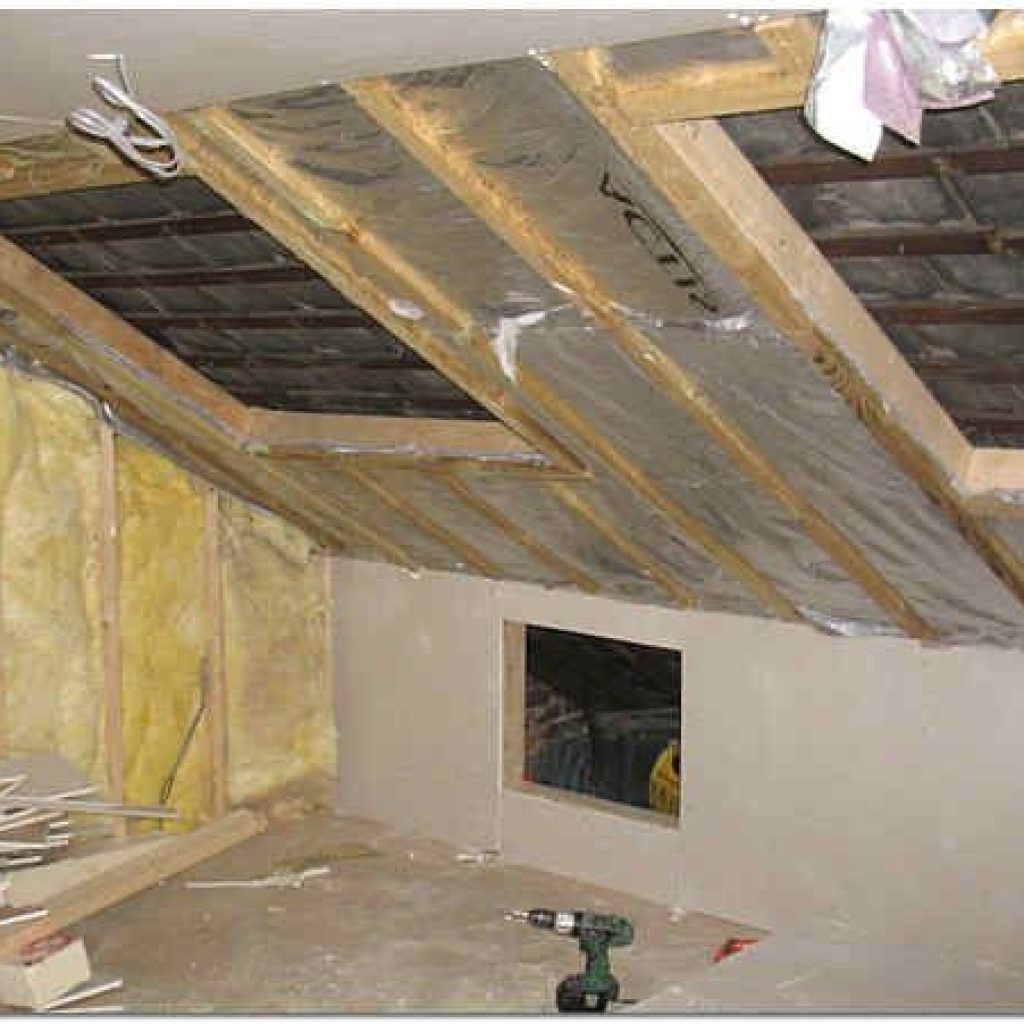

Если утеплитель при этом плотно прилегает к перекрытию, то влаге уже деваться некуда, и постепенно теплоизолирующий слой начинает сыреть и обрастать плесенью.

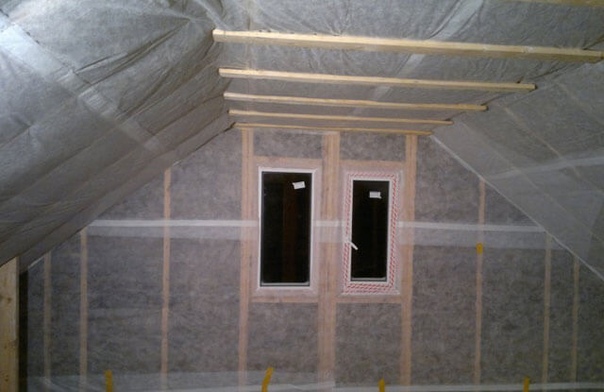

Поэтому прямо над утеплителем должно быть немного пространства, через которое будет проходить воздух с улицы и забирать лишнюю влагу. А вот в технических помещениях зачастую односкатная крыша не утепляется вообще, а потому о ее вентиляции никто и не задумывается.

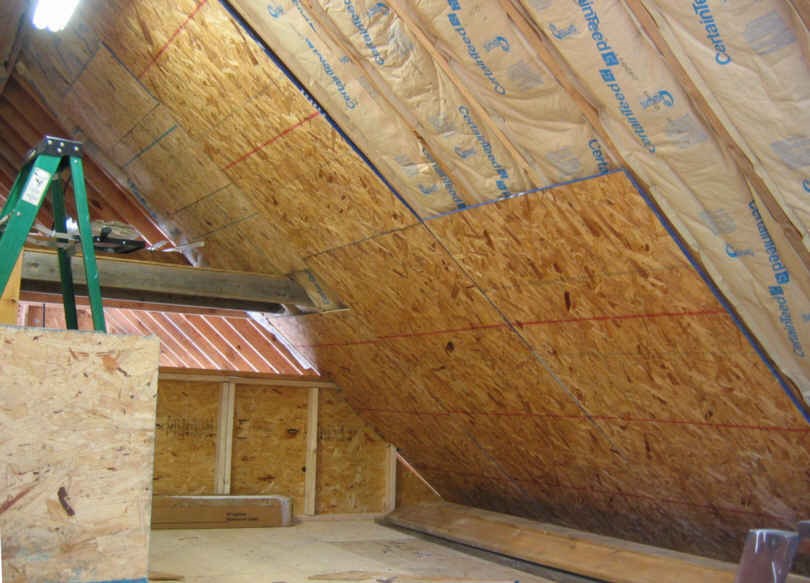

А теперь разберемся с понятиями. Так, потолок у односкатной крыши делают подвесным или подшивным:

  • Подвесной потолок. Здесь между перекрытием и подвесным потолком оставляют 8-10 см пустого пространства, где кладут утеплитель или же организовывают вентиляцию.
  • Подшивной потолок крепится прямо к крыше, и только с одной целью – улучшить ее эстетический вид изнутри помещения. Подшивные потолки хороши прежде всего тем, что вообще не «съедают» потолок по высоте.

Потолок односкатной крыши вовсе не обязательно делать под таким же углом, что и крышу – легко реализуем и горизонтальный вариант. А первый способ подойдет вам только в том случае, если сам потолок ну очень низкий, и для вас важен каждый вертикальный сантиметр, или в ваших планах сотворить уникальный дизайн интерьера.

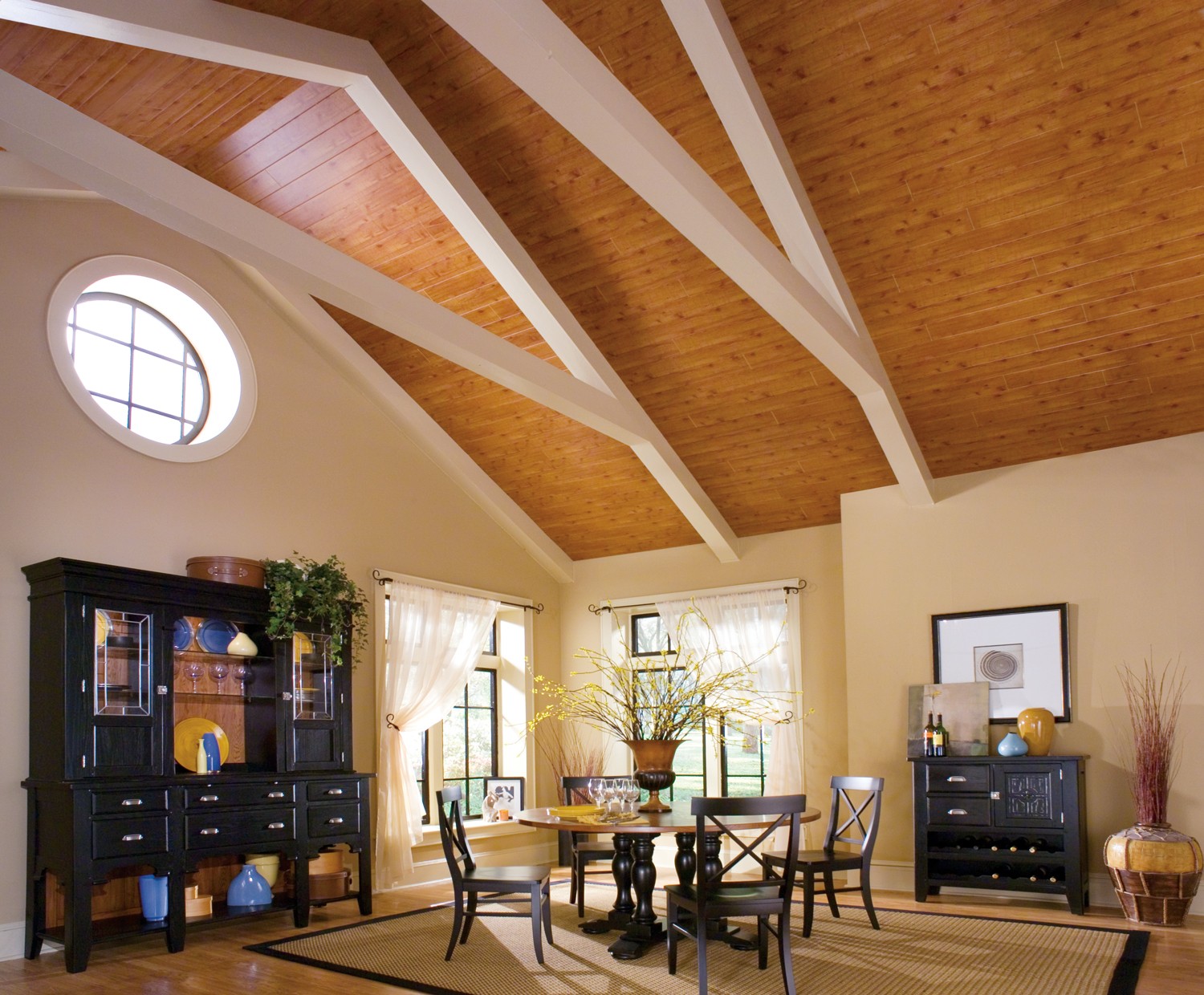

Итак, теперь самое время определиться с материалом обшивки потолка односкатной крыши.

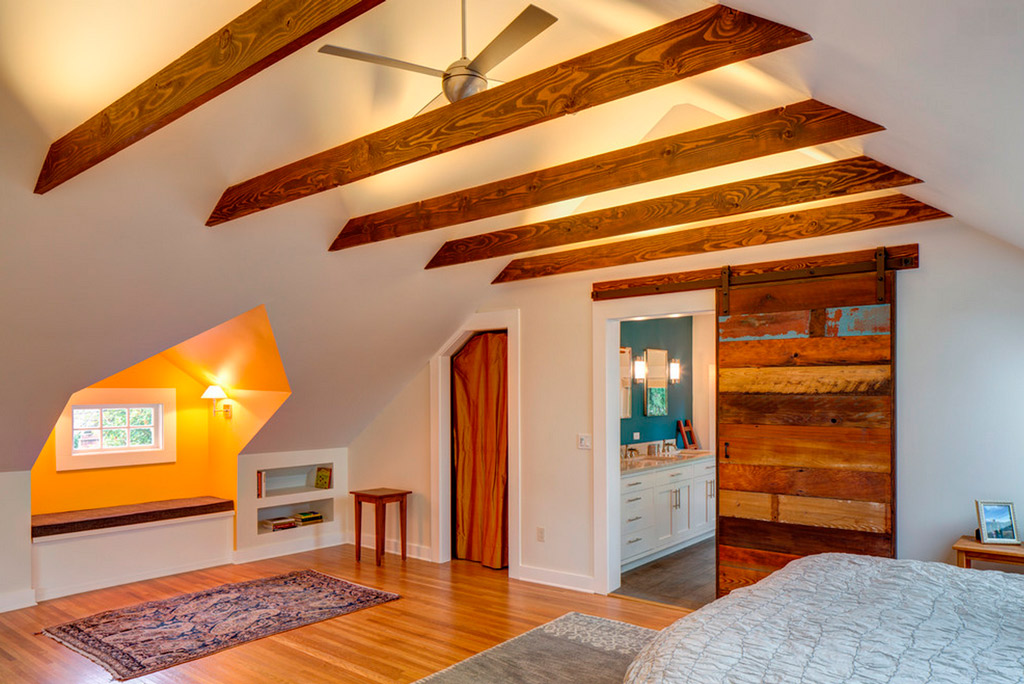

Дерево: от простоты – к изысканности

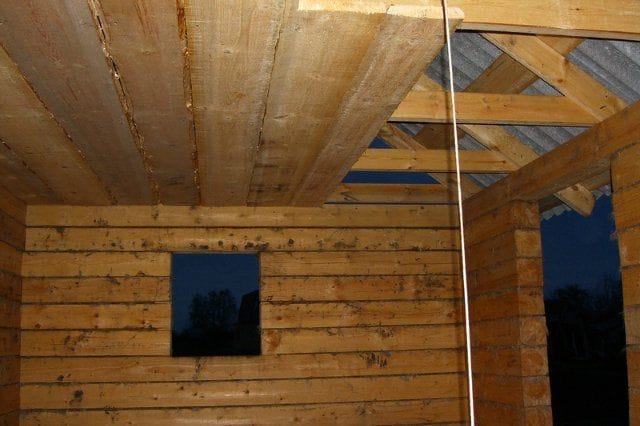

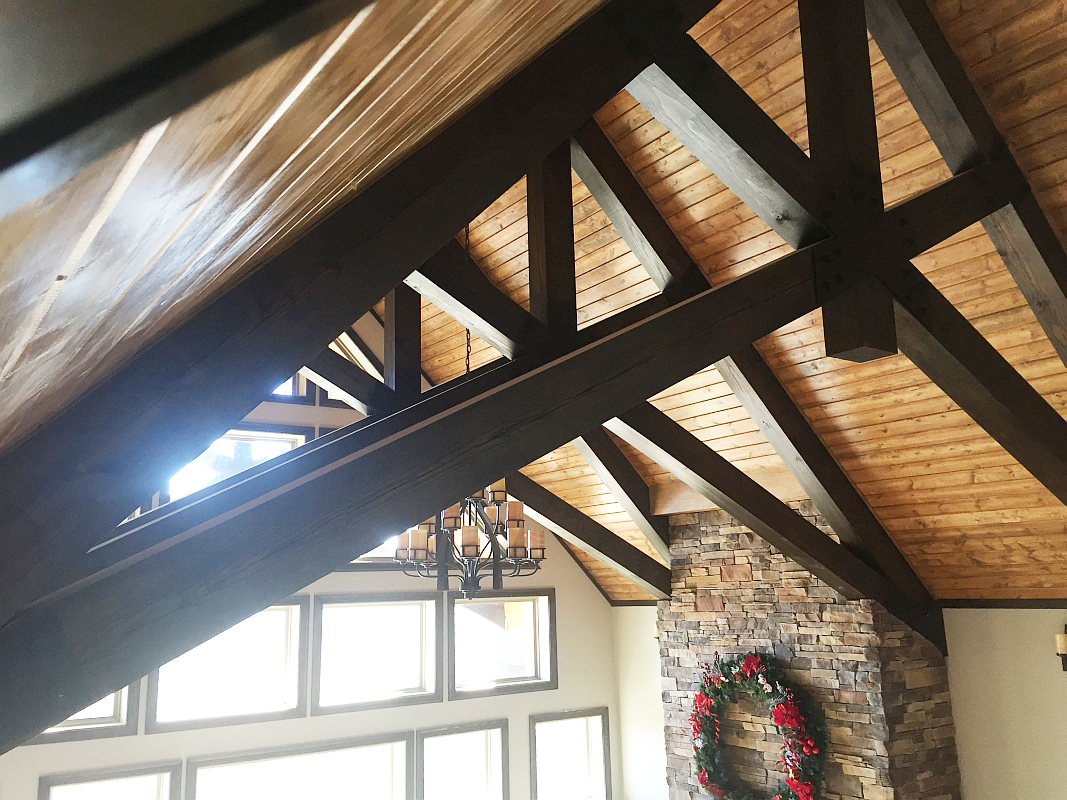

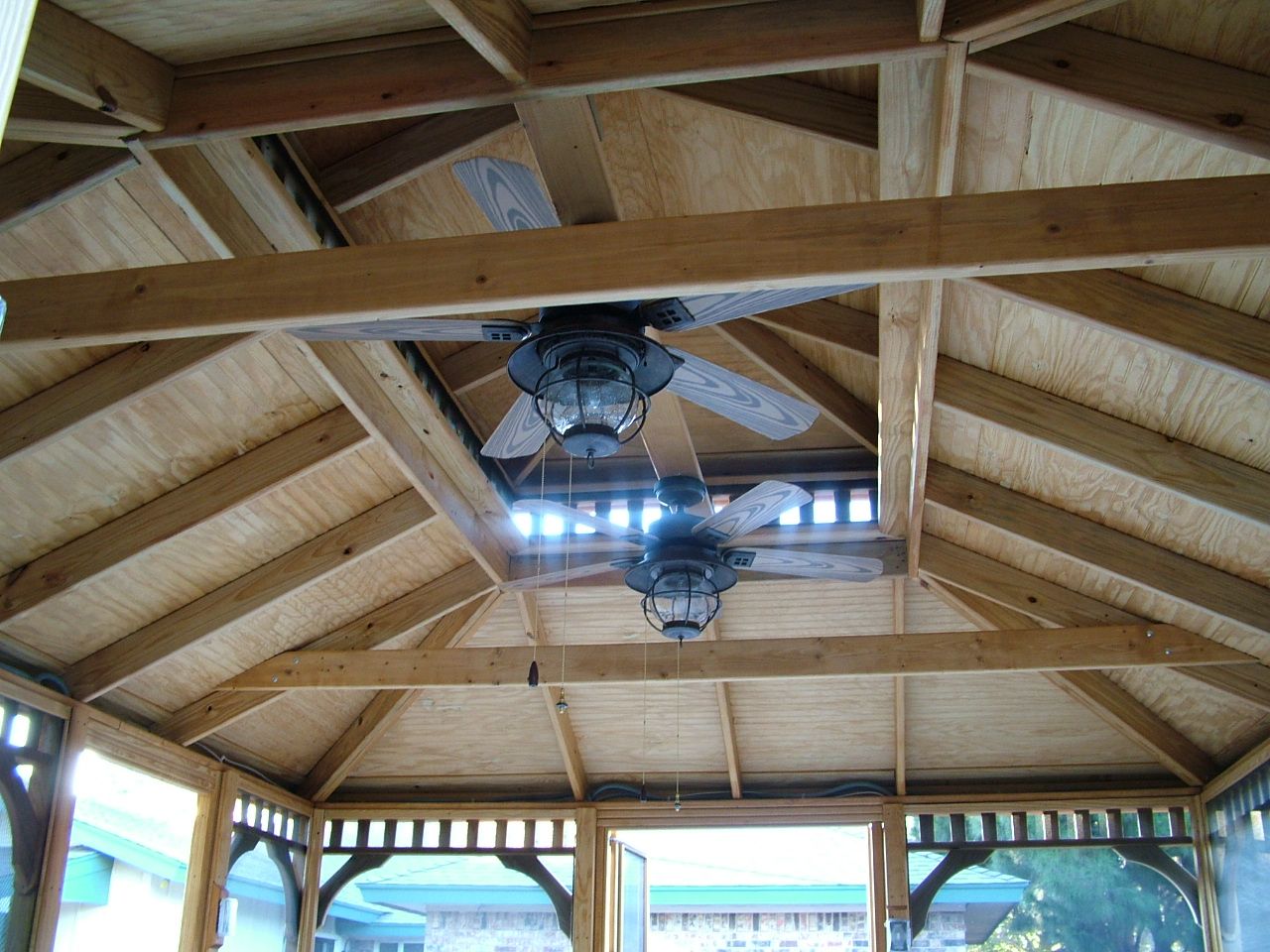

Древесина для подшивки потолка односкатной крыши – оптимальный и практичный вариант. Доступная по цене, долговечна и способная удерживать тепло. Этот материал всегда придает помещению особый домашний уют и приятный запах. Причем для своей крыши вам не обязательно брать простую сосну – для дома приобретите кедр или красное дерево. Красиво и стильно!

А справиться с досками будет проще простого: прибивайте их перпендикулярно балкам самыми обычными гвоздями – и все.

Вагонка: стиль и экологичность

Каркас для этой обшивки проще всего сделать из брусков или металлического профиля. Только закрепите направляющие обязательно перпендикулярно направлению вагонки:

Как сделать каркас крыши сарай своими руками [Пошаговое руководство]

Готовы построить сарай? Просто интересно, какую крышу построить и как все это сочетается? Когда начать? Не волнуйтесь; мы все были там. Углы, длина, уклоны — все это часть конструкции и конструкции крыши.

Чтобы упростить задачу, мы составили практическое руководство по созданию каркаса односкатной крыши с пошаговым руководством для некоторых из наиболее популярных конструкций односкатной крыши. Мы дадим вам несколько советов и приемов, которые упростят сборку, а также поможем понять некоторые термины сборки.

Итак, налейте себе любимый напиток, расслабьтесь и наслаждайтесь нашим маленьким руководством. Надеемся, мы ответим на все ваши вопросы.

Факторы, влияющие на конструкцию односкатной крыши

Типы кровельных материалов

Фанера или OSB являются наиболее распространенными материалами, используемыми для обшивки кровли. Она должна соответствовать местным нормам по толщине (не менее 3/8 дюйма), которая также зависит от расстояния между стропилами или фермами.

Наклон крыши определяет кровельный материал, который вы можете использовать. Асфальтовую черепицу можно укладывать с шагом от 2 до 12 и более . Для 2/12 доступны специальные черепицы, но лучше использовать другие материалы. Если кровля меньше 2/12, она должна быть металлической или покрытой резиновой мембраной.

Вы вложили много пота и денег в строительство своего навеса, поэтому защитите свои вложения, используя войлочную бумагу, защиту от льда и кромку от капель. Они могут не понадобиться в сарае, но они продлят срок службы крыши и защитят все, что вы храните в сарае.

Климат

Место, где вы строите, влияет на наклон крыши и конструкцию. Снеговая нагрузка, сила ветра, дождь и жара — все это климатические факторы, влияющие на крышу. Большинство конструкций крыш можно заставить работать в любом климате, просто имейте в виду, что их строительство может потребовать более высоких затрат.

Чем выше потенциал снеговой нагрузки, тем выше должен быть уклон (4/12 или лучше). Дождь может скапливаться на крыше с низким уклоном, гнить кедр и битумную черепицу, а также находить или увеличивать щели, вызывающие утечки.

Влажная черепица может привести к образованию мха, который также разложит ее.

Сильный преобладающий ветер или порывы обычно означают более низкий уклон наветренной стороны для уменьшения силы ветра. Крыша солянки рассчитана на прибрежные ветры. В жарком и засушливом климате крыша с низким уклоном часто имеет хорошую вентиляцию и изоляцию.

Тип навеса

Различные стили крыши сочетаются с определенными конструкциями. Если все стены имеют одинаковую высоту, хорошо подойдет крыша Gable, Hip и Gambrel.Если вам нужна высокая и низкая сторона, вам подойдет Saltbox, Skillion или односкатная крыша.

Если вам нужно много полезного чердака / складского помещения, лучше всего подойдет крыша Gambrel или сарай. Если вам нужна высота или место для хранения с одной стороны, но не с другой, Saltbox — идеальный вариант. Двускатная или шатровая крыша даст более высокий центр хранения или высоту.

Крыша Skillion или Shed представляет собой односкатную крышу, идущую от высокой стены к нижней стене.

Наклон определяет, является ли это крышей Skillion (больше 6/12) или односкатной крышей.Это позволяет много места для хранения на одной стене и меньше — на другой.

Объяснение общепринятых кровельных терминов
  • Уклон
    Измеряет подъем в дюймах для каждого фута расстояния по горизонтали: подъем на 3 дюйма для пробега длиной 12 дюймов (3/12).
  • Шаг
    Высота крыши по сравнению с общим пролетом крыши, обычно выражается как отношение в футах (от 6 футов к 18 футов или 8:16). Пролет расстояние от одной стропильной опорной стенки к другой стропильной несущей стене.
  • Уголок
    Используется для распила стропила там, где оно встречается с коньковой балкой, и для вырезания пасти птицы у стены. Он измеряется от горизонтальной линии стены до наклонного стропила с использованием подъема через пролет: угол 14 ° дает уклон 3/12, 4/12 — угол 18,2 °, а 6/12 — угол 26,6 °.
  • Конек
    Верхний край, где встречаются два ската или настила крыши.
  • Коньковая балка
    Передает нагрузку на крышу на коньки фронтона или стойки и поддерживает коньки стропил на коньке.Он может быть под стропилами для поддержки, или стропила могут быть привязаны к нему для поддержки.
  • Коньковая доска
    Это доска, которая поддерживает верхний конец стропил, поддерживает расстояние и помогает конструкции крыши работать как связная система.
  • Хомутовые стяжки
    Горизонтальная планка, которая помогает удерживать вместе два противоположных стропила и, следовательно, крышу; часто располагается на 1/3 — 1/2 стропила между коньком и потолком.

  • Birdsmouth ли вырезать выемкой в ​​стропила, где она лежит на верхней плите опорной стенки; он помогает передавать усилие крыши на стену и облегчает надежное прикрепление стропила к стене.
  • Длина стропил
    Расстояние от балки конька до стены, оно рассчитывается с использованием общего подъема по всему пролету (теорема Пифагора). Если у него есть свес, он добавляется после расчета длины стропила.

Как крыша выдерживает снеговые нагрузки
Кровля обычно может выдерживать снеговую нагрузку, превышающую ее номинальную, в зависимости от площади притока, продолжительности и инерции. Чем ближе стропила вместе, чем толще их глубина, тем больше используется воротниковая стяжка, и чем больше уклон, тем лучше они выдерживают снеговую нагрузку.Кроме того, чем больше уклон, тем больше сила тяжести для крыши, чтобы сбрасывать снег.

Площадь притока — это максимальное расстояние между стропилами: 12 дюймов означает площадь притока 6 дюймов, 16 дюймов — приток 8 дюймов, а 24 дюйма — 12 дюймов площади притока. Чем больше расстояние между стропилами, тем большую снеговую нагрузку несет каждое стропило.

Продолжительность — это время, в течение которого снег остается на крыше, прежде чем он тает, испаряется или соскальзывает; он обычно кратковременный, поэтому ущерб меньше, чем при круглогодичном накоплении.

Инерция основана на времени, за которое снег собирается на крыше. Момент инерции велик, поскольку снег собирается в течение нескольких часов, дней или даже недель. Так что крыша успевает приспособиться к нагрузке.

В чем разница между уклоном и наклоном

Угол наклона измеряет высоту крыши, ее общий подъем по сравнению с общим расстоянием, которое крыша покрывает из стороны в сторону или ее пролетом, в футах. Это соотношение.Если коньковая балка или пик на 6 футов выше горизонтальной высоты стены; это общий рост. Пролет общего расстояние от одного стропильной опорной стенки к другой опорной стенке стропила; обычно удваивают пробег стропила. Например, если высота подъема составляет 6 футов, а пролет — 24 фута, шаг будет 6/24 или 1/4.

Уклон — это отношение подъема стропила по длине, обычно измеряемое в дюймах или в долях. Расстояние по горизонтали от опорной стенки к осевой линии под коньковой балкой прогон.Расстояние по вертикали от верхней плиты до верха коньковой балки — это подъем. Он сравнивает расстояние в дюймах для каждой горизонтальной ноги или бега. Подъем на 6 дюймов по сравнению с 12-дюймовым бегом — это уклон 6/12.

Шаг больше подходит для строительства здания и расчета потребности в материалах, а уклон — для конструкции крыши.

Типы крыш по уклону

Существует 3 основных типа крыш; плоский, пологий склон и крутой склон — Гамбрель представляет собой сочетание низкого и крутого склона.

Flat Roof — имеет уклон 2/12 или меньше, обычно покрывается металлом или мембраной. Очень слабый ветер или его отсутствие, но очень медленно проливается снег или дождевая вода; может потребоваться специальная дренажная система.

Низкий уклон — имеет уклон от 2/12 до 4/14, обычно покрывается черепицей или сталью. Воздействие ветра меньше, но снег, дождь и мусор проливаются медленно.

Крутой склон — имеет уклон более 4/12 и покрыт черепицей или сталью. Он должен выдерживать большую силу ветра, но быстрее проливает дождь, снег и мусор.

Требования Строительного кодекса

Строительный кодекс выделяет приемлемые материалы для различных уклонов, стилей и климатических условий крыш. В нем подробно описаны все факторы конструкции крыши, даже вентиляция. Однако он не решает проблему подтекания.

Строительные нормы и правила также детализируют требования для районов со значительным снегопадом. Он часто включает требования к более крутому уклону крыши.Возможно, вам также понадобятся штампованные чертежи фермы. Или вам может потребоваться более толстый деревянный материал для конструкции стропильных ферм. В некоторых областях также указаны требования к высоте от уровня земли до карниза. Также часто учитывается влияние на соседние строения или свойства.

Перед началом работы лучше всего проконсультироваться в местном строительном управлении. Убедитесь, что ваша структура соответствует требованиям кода.

Различия между стропилами и фермами

Стропила и фермы используются для создания конструкции крыши.Основное отличие состоит в том, что ферма изготавливается на заводе по техническим стандартам. Он часто использует более мелкие элементы для формирования сети треугольников поддержки. Стропила обычно изготавливают на стройплощадке из бруса большей толщины. Разрезы для привязки к коньковой балке и птичьему рту к стене выполняются индивидуально, добавляются завязки-воротники.

Стропила с коньковой балкой

  • Доски размером 2 × 6 или более, срезанные под углом, чтобы соответствовать коньковой балке, проходящей по всей длине крыши, или выше.У них также обычно есть выемка для пасти птицы, поэтому они крепятся к верхней панели стены.

Стропила для наклонных, наклонных или наклонных

  • Проходят через верхнюю плиту низкой стены над верхней плитой высокой стены. Они часто имеют выемки на обеих стенах и выступают за несущие стены, образуя карниз. Обычно это доски 2 × 6, но они могут быть толще в зависимости от уклона, снеговой нагрузки и пролета.

Фермы

  • Обычно изготавливаются в соответствии с техническими стандартами.У них есть диагональный верхний элемент, который образует скат крыши, а нижний элемент проходит по пролету крыши. Верх и низ соединены более мелкими деталями, которые образуют соединительные треугольники. Треугольники переносят нагрузку с настила крыши на стены или опоры.

Когда использовать фермы, а когда стропила?

  • Используйте стропила для проектов с меньшими пролетами и фермы для проектов с большим пролетом. Стропила лучше подходят для открытого чердака или сводчатого потолка, и их не нужно заказывать заранее.Исторически стропила проходили на таком же расстоянии, что и современные фермы, но сегодня главным фактором является стоимость. Рассчитайте стоимость материала для постройки крыши с использованием стропил, затем позвоните в компанию, занимающуюся фермой (или две или три), и получите расценки на ту же крышу, сделанную из ферм. Не забудьте учесть стоимость доставки и использования крана для подъема ферм на крышу (при необходимости). Чем дальше вы находитесь от производителя ферм и крана, тем выше стоимость, поэтому стропила могут быть лучшим вариантом.

Что лучше: стропила или фермы?

  • Зависит от того, что вы строите, поскольку структурная целостность правильно построенных стропил такая же, как и у фермы.Стропила заменяют фермы, потому что они легче покрывают более широкие пролеты. Часто они стоят дешевле, так как изготавливаются из пиломатериалов меньших размеров, чем стропила. Поскольку фермы собираются на месте, они прибывают готовыми к установке, что экономит время. Однако заказывать их нужно за недели, а иногда и за месяцы. Стропила отлично подходят для сараев или гаражей или даже для небольших пристроек к дому, и их не нужно заказывать заранее.

Какой вариант быстрее и безопаснее?

  • Стропила быстрее для небольших проектов. Однако для больших зданий предварительно заказанные фермы поступают в установленный срок и могут быть установлены за день или два. На строительство стропил для одного и того же проекта у квалифицированных плотников могут уйти недели или месяцы.
  • И фермы, и стропила безопасны для строительства крыш. Однако безопасность — это вопрос человеческих знаний, планирования и ошибок. Длина и вес стропил может легко обрабатываться одним человеком в сарае. Но для фермы для дома может потребоваться 2 или 3 рабочих или кран. Не укрепить стены или поставить руку или ногу не в то место — человеческая ошибка; знания и планирование предотвращают ошибки.

Обрамление Наиболее распространенные типы крыши
Двускатная крыша

Двускатная крыша сарая может быть построена с помощью стропил с коньковой доской 1 × 6 или с использованием ферм. Многое зависит от размера конструкции и желаемого чердака, чердака или высоты над уровнем моря. Простая двускатная односкатная крыша часто строится из бруса 2х4 или 2х6 для стропил и 2х4 для воротниковых стяжек. Стропила угла срез на конце хребта и зубчатый с birdsmouth, где она соприкасается с верхней пластиной опорной стенки.

Строительство ферм на месте несложно для сарая. Стропила обрезаются под углом друг к другу вместо коньковой доски. Потолок балочных пролетов от опорной стены, чтобы поддержать стену и сидит на стенах. Это угол, вырезанный там, где он встречается со стропилами. Используйте треугольные или квадратные косынки, вырезанные из оболочки толщиной ½ дюйма, чтобы соединить 3 части фермы вместе. Не забудьте продлить стропила за стены для карниза и обрезать концы так, чтобы они были параллельны стенам для крепления облицовки.

Крыша Gambrel

Односкатная крыша Gambrel требует значительно большего количества вырезов под углом, чем двускатная крыша, но обеспечивает больше места для хранения вещей на чердаке.Сделать фермы своими руками намного проще, чем построить стропильную систему или даже купить готовые фермы.

Чтобы сделать угол ферм своими руками, отрежьте 2 × 4 части для верхнего откоса до желаемой длины. Затем отрежьте нижний откос 2 × 4 части, чтобы они соединились с верхней частью и переместились на верхнюю пластину. Сделайте треугольные косынки, используя фанеру ½ дюйма, чтобы прикрепить 4 части, чтобы сформировать ферму. Балка потолка 2 × 4 или 2 × 6 (или более тяжелая) соединяет нижнюю часть фермы там, где она находится на верхней пластине.Размер балки перекрытия зависит от пролета и того, что вы планируете хранить на чердаке.

Крыша соляного ящика

Односкатная крыша соляного ящика сконструирована аналогично двускатной крыше, за исключением того, что один скат крыши длиннее другого, поскольку опорные стены имеют разную высоту. Гребень смещен от центра и ближе к более высокой стене.

Стропила имеют разрез под углом, чтобы встретиться с коньковой доской, и выемку в виде «птичьего рта» в местах пересечения с опорными стенками. Хомут-стяжка часто соединяется с короткой частью на верхней пластине, а затем проходит горизонтально к длинной наклонной части. Большинство частей изготавливаются из пиломатериалов 2 × 4 или 2 × 6.

Skillion — Каркас односкатной крыши

Крыши Skillion и Shed обрамлены односторонними стропилами 2 × 4 или 2 × 6 (или более толстых), простирающихся от низкой стены до высокой стены. Если вы планируете использовать карниз для защиты стен сарая, убедитесь, что вы добавили дополнительную длину при измерении стропил.

Я предпочитаю вырезать «птичий пасть» там, где стропила опираются на высокую стену и низкую стену и расширяют их с обоих концов, образуя карниз.Я также обрезаю каждый конец вертикально для облицовки и блокирую или закрепляю стропила, чтобы предотвратить скручивание под снеговой нагрузкой.

Наклон к каркасу односкатной крыши

Односкатная крыша означает, что она прикреплена к существующей конструкции. Верхний конец стропил устанавливается на пластину ригеля, прикрепленную к существующей стене. Нижняя часть делается так же, как Skillion или односкатная крыша. Вырежьте птичий рот там, где он сидит на низкой стене, и вытяните его за стену для карниза.

Вальмовая крыша

Вальмовая крыша хорошо защищает от снега, дождя и листвы и может быть сделана с помощью стропил или стропил. При использовании стропил к укороченной коньковой доске, которая не проходит по всей длине здания, крепятся обычные стропила. Обрежьте конец гребня с углом срезом, а на опорной стенке верхней пластине с выемкой birdsmouth.

Обычные стропила обычно идут от каждого конца коньковой доски с одинаковым срезом под углом и «птичьим ртом» там, где она сидит на торцевых стенах.Четыре стропила вальмы срезаются под углом, чтобы поместиться между двумя перпендикулярными общими стропилами на конце коньковой доски. На нижнем конце сделана выемка, чтобы лучше сидеть на углу двух стен.

Более короткие стропила или домкраты обрезаются под углом для крепления к набедренным стропилам и имеют выемки для стены. Все стропила имеют одинаковое расстояние между центрами 12, 16 или 24 дюйма. Несмотря на то, что нужно вырезать много углов и вырезов, это довольно простая, но привлекательная крыша.

Каркас плоской крыши

Плоская крыша имеет уклон от 1/8 дюйма на фут до 2/12.Он не идеален для снега или сильного дождя, но современные материалы и надлежащий дренаж помогли. Если вы строите плоскую крышу, постарайтесь сделать ее наклонной в разных направлениях к водостокам или желобам; представьте себе плоскую шатровую крышу. Из-за нагрузки или веса рекомендуется проконсультироваться с местным строительным отделом. Также, если это рекомендовано, используйте более толстые строительные материалы.

Процесс создания каркаса односкатной крыши — пошаговые инструкции

Обрамление односкатной крыши аналогично обрамлению стены.Облицовочная доска является нижней пластиной, а коньковая доска — верхней пластиной. Будьте проще и помните; это сарай! Придерживайтесь основ упрощенного дизайна и используйте размеры, которые не вызывают отходов. Обшивка поставляется в виде листов 4 × 8, а размер пиломатериалов кратен 2 футам. Самые ровные навесы идеальны, даже если вам нужны карнизы со всех сторон. Возможно, вам придется разрезать лист 4 × 8 пополам, но минимальные отходы означают меньшие расходы.

Построить фермы или стропила для садового сарая довольно просто.Если это сарай или гараж, то изготовленные фермы дешевле. Разложите конструкцию стропил или фермы и определите необходимые углы, пасть или косынки. Вырежьте кусок или части выкройки, проверьте соответствие, затем вырежьте, соберите и обрамите крышу.

Безопасность прежде всего

Ежегодно тысячи несчастных случаев на строительстве происходят. Будь то наступление на гвоздь, скручивание при переноске груза, обрезание пальца специальной пилой, падение сломанных костей с лестницы или серфинг по крыше по мокрой обшивке, не выдержав удара.Большинство несчастных случаев можно избежать, и обычно это просто человеческая небрежность.

  • Лестницы упрощают и безопаснее достигают высоты стропил или ферм. Свяжите лестницу, используйте стойки, чтобы стабилизировать ее, убедитесь, что она стоит на твердой, ровной поверхности и не перегибается.
  • Защитные очки необходимы на строительной площадке. Опилки, осколки гвоздей и разлетающиеся обломки — вот некоторые из опасностей, от которых вам нужно защищать глаза; дешевый способ минимизировать риск.
  • Защитная обувь — это всегда хорошая идея.Сандалии или бегуны могут быть легкими и удобными, но наступите на гвоздь или наденьте ферму на место, и вы почувствуете это.
  • Рабочие перчатки защищают от порезов и порезов, а некоторые даже улучшают сцепление с гвоздями и деревом.
  • Страховочный трос и привязь — хорошая идея при работе на крыше. Убедитесь, что вы привязали его к чему-то, что не будет уезжать или к тому месту, где оно будет развязано, потому что мешает.
Выберите кровельный материал.
  • Для строительства ферм используйте брус 2 × 4, а косынки сделайте из фанеры ½ дюйма.
  • Сделайте стропила из бруса 2 × 6 или больше, чтобы стропила не повредила стропило. Более толстая древесина также облегчает изоляцию, если вы захотите.
Определить подъем

Умножьте подъем в одном футе на общий пробег склона.

Например, :

Чтобы построить односкатную крышу на односкатном навесе 4х8 футов, мне нужно знать, где прикрепить пластину гроссбуха. Ригель — это то, к чему стропила будут прикреплены к существующему зданию.Используя наклон, я могу рассчитать, насколько высоко от вершины наклонной стены должна быть бухгалтерская книга.

Для уклона 3/12 умножьте общий пробег в футах на подъем уклона: 4 фута пробега X 3 дюйма подъема равны 12 дюймам. Доска бухгалтерской книги должна быть на 12 дюймов выше вершины приставных стен.

Определить Пробег

Прогон расстояние от одной опорной стенки к осевой линии навеса для двускатной крышей. Для Skillion или навеса, это расстояние от одной опорной стены к другим.

Для наклонной площадки 4х8 футов в примере на Определите высоту пролет — это ширина здания или 4 фута.

Рассчитать высоты

Шага является общим повышением от вертикали в верхней части стенки к вершине хребта, по сравнению с общим пролетом от опорной стенки к опорной стенке.

Чтобы определить уклон нашего примера навеса 4х8 дюймов, сравните общий подъем в футах с общим пролетом в футах, или в данном случае бегом. Общий подъем составляет 12 дюймов или 1 фут, а пролет — 4 фута, поэтому уклон будет 1/4, или «крыша в четверть ската».

  • Чем больше уклон крыши, тем лучше она будет пропускать снег, лед и дождь. Также проще утеплить крышу с большим уклоном.
  • Минимальный уклон крыши составляет 1/8 дюйма на фут пролета
  • Для асфальтовой или композитной черепицы требуется уклон не менее 2/12, для стальной кровли требуется уклон 3/12 или выше, а для рулонной кровли — 2 / Шаг 12 и более.
  • Лучший шаг для черепицы — от 4/12 до 12/12. Однако чем выше шаг, тем большую силу ветра он должен выдерживать.С 4/12 по 8/12 — лучший вариант.
  • Металлическая кровля — хороший выбор для снежного климата. Он более водонепроницаем, чем черепица, лучше распределяет снеговую нагрузку, металл служит дольше и часто проливает снег быстрее, поэтому могут потребоваться защитные устройства от льда / снега. Более темные цвета притягивают солнечную энергию и тепло, что помогает быстрее сбрасывать снег.

Каркас односкатной крыши с общими стропилами
Определите длину общих стропил в сарае

Под общим стропилом понимаются все стропила, которые идентичны в конструкции конкретной крыши.После того, как вы сделаете образец стропила, все (или большая часть) обрезаются в тон. Чтобы найти длину обычного стропила, вы можете использовать строительный калькулятор, бесплатный онлайн-калькулятор или математику для младших классов с использованием формулы Пифагора.

Горизонтальное расстояние от хребта к наружному опорной стенке вводный, в ногах. Требуемый уклон — это подъем над пробегом, умножьте пробег в футах на желаемый пробег, и вы получите общий подъем в дюймах. Преобразуйте так, чтобы оба были либо в футах, либо в дюймах, и используйте формулу и выполните математические вычисления… дважды, чтобы убедиться.(подъем x подъем) + (бег x бег), затем найдите квадратный корень из комбинированных чисел, и вы получите длину стропил от конька до стены.

Для нашего примера с наклоном 4х8 футов общий подъем составляет 1 фут, а общий пробег — 4 фута. 1 × 1 + 4 × 4 = 17. Квадратный корень из 17 (√17) составляет 4,123 фута, или 49,477 дюйма, или 49-15 / 32 дюйма +/-.

Определение размера пиломатериалов и O.C. Расстояние

Прибавьте длину карниза к длине стропил, и вы получите общую длину обычного стропила.Помните, что при выборе длины используемого размерного бруса вам необходимо прибавить для среза конькового угла плюс толщину стены. Для определения размера пиломатериалов и O.C. Расстояния я использую таблицы пролета стропил. Для большинства навесов шириной менее 20 футов с двускатной крышей 3/12 подходит вариант 2 × 6 с центром в 16 дюймов, то есть с живой нагрузкой 40 фунтов. Если длина вашего стропила меньше 5 футов, используйте стропило 2 × 4 с шагом 16 дюймов.

В примере с навесом 4х8 дюймов можно использовать стропила 2 × 4 с центрами 16 дюймов, поскольку их длина составляет менее 5 футов.Длина материала будет определяться нависающим карнизом.

Определите, насколько глубоко нужно разрезать «Птичий пасть»

Птичий пасть не должна располагаться на стене и не превышать 1/3 глубины стропила, если она выступает за стену. Согласно нормативам, как правило, требуется не менее 1½ дюйма стропил, прилегающих к стене заподлицо. Используйте угольник для обрамления, чтобы сделать выемку в соответствии с уклоном крыши. В стене 2 × 4 со стропилами 2 × 6 можно сделать выемку для сиденья 4 дюйма.

Для нашего примера с навесом 4’x8 ‘с использованием стропил 2 × 4 глубина птичьего рта ограничена 1/3 глубины стропильного правила: то есть примерно 1-3 / 16 дюйма.

Отрезать верхний отвес

Верхний отвес выполняется там, где стропила соприкасается с коньковой доской или противоположным стропилом. Используйте угольник для обрамления, чтобы разметить вырез по скату крыши. Для уклона 3/12 выровняйте квадрат так, чтобы внешняя часть короткой стороны была напротив доски на 1/2 — 1 дюйм от конца. Поверните длинную штангу квадрата, пока отметка 12 дюймов на внешней стороне не окажется напротив доски. Дважды убедитесь, что отметки 3 ”и 12” находятся на краю и с одной стороны доски.Проведите линию поперек доски там, где внешняя сторона короткой руки пересекает доску. Возможно, вам придется продлить линию поперек доски. Используйте пилу и разрежьте линию.

Измерьте длину стропил и отметьте внешнюю кромку здания

От вершины угла измерьте длину стропил, определенную по формуле. Отметьте стропило такой длины. Используя квадрат в обрамлении, проведите отвес через доску на этой отметке; он должен быть параллелен верхней линии отвеса. Там, где отвес отмечает нижнюю сторону стропила, это место, где они будут встречаться с внешней стороной стены, и там будет заканчиваться «Птичий пасть» или сиденье.

Разметьте и обрежьте птичий рот

Строительные нормы и правила обычно гласят, что вам понадобится не менее 1½ дюйма стропил, сидящих на стеновой плите. Совместите квадрат обрамления с нижней стороной стропил по уклону. Перемещайте 12-дюймовую балку квадрата до тех пор, пока на линии отвеса не будет достигнута желаемая глубина сиденья, т. Е. 12 дюймов — 1½ дюйма = 10½ дюймов, так что подъем и спуск должны быть ориентированы на квадрат напротив нижней стороны стропила, отвес линия должна пересекать внешнюю сторону длинной руки на расстоянии 10½ дюймов.Проведите линию от отвеса до отметки 12 дюймов, и вы получите линии разреза для птичьего рта.

Разметка и обрезка хвоста стропила

Хвост стропила также образует карниз. От линии отвеса по горизонтали расстояние до карниза. Используя квадрат для обрамления в контрольных точках уклона для подъема над пролетом на вершине стропила, измерьте расстояние от отвеса до желаемой меры. Нарисуйте еще один параллельный отвес, используя квадрат. Это конец вашего стропила.Размер облицовки определяет глубину стропильного конца. С помощью квадрата измерьте толщину лицевой панели по конечной отвесу. Нарисуйте горизонтальную линию (90 °) от желаемой толщины лицевой панели к устью птицы. Отрежьте угол 90 °, чтобы сформировать конец стропила.

Теперь у вас есть образец для всех распространенных стропил.

Установить стропила

Если стропила привязываются к коньковой доске, отметьте ее и верхнюю плиту опорных стен с шагом. Прибейте одно стропило к коньковой доске, а затем прибейте противоположное стропило на место.Продвигайтесь вдоль конька, устанавливая остальные пары стропил. Выровняйте птичий пасть по отметке и зафиксируйте ногтем на месте.

Pro Примечание:

Разместите стропила или фермы с шагом 16 дюймов, выровняйте их по стойкам опорных стен. Это поможет стене лучше выдерживать нагрузку на крышу.

Способы прикрепления стропил к верхним плитам:

Используйте гвозди 10d или 16d, чтобы прибить стропила к верхней плите. Я также обычно добавляю ураганные стяжки для дополнительной защиты от ветра.Это увеличивает стоимость, но может иметь значение при необходимости.

Односкатная односкатная крыша с коньковым каркасом

Коньковая балка толще коньковой доски, поэтому забивать ее гвоздями в конец стропила невозможно.

  • Врезание гвоздей с обеих сторон стропила в балку является одним из вариантов, но затрудняет удержание стропила на одной линии.
  • Стропильные вешалки — еще один вариант крепления стропил к коньковой балке. Прикрепите к балке крючки на необходимом расстоянии, а затем прикрепите стропило к подвеске.Прибейте гвоздями 10d или 16d или используйте крепеж Simpson Strong-Tie, предназначенный для структурных скоб (мое предпочтение).

Обрамление кровли с помощью ферм

Другой вариант — обрамление крыши с использованием ферм вместо стропил. Они могут быть изготовлены или изготовлены заранее, или вы можете сделать их самостоятельно.

  • Для изготовления ферм составьте план ферм или найдите его в Интернете или в печати. Мне нравится составлять его; Иногда бывает проще, если сарай необычного размера или формы.
  • Вырежьте все компоненты одной фермы, включая косынки, чтобы скрепить ее. Скрепите части вместе и убедитесь, что они подходят — при необходимости отрегулируйте. Разберите и используйте детали выкройки, чтобы разложить и вырезать все компоненты для всех ферм.
  • Соберите фермы, используя ½ ”фанерные вставки, используя спиральные гвозди 6d или гвозди с кольцевым стержнем.
  • Положите фермы друг на друга, чтобы убедиться, что все они одинаковы.
  • Поднимите фермы на верхние плиты, разложите их в соответствии с планом и прикрепите к стеновым плитам.
  • Прибейте фермы к верхней пластине с помощью спиральных или кольцевых гвоздей 16d. Или прикрепите фермы к стеновым плитам с помощью ураганных кронштейнов с гвоздями 10d или крепежами Simpson Strong-Tie.
  • Постройте концы фронтона так, чтобы верхняя пластина была на 1½ дюйма ниже, чем верх фермы. Отрежьте отрезки длины 2 × 4, чтобы прибить к последней ферме, пройтись по торцу фронтона и вытянуть, чтобы сформировать карниз. Прибейте облицовочную доску к концам надстроек крыши 2 × 4.
Обрамление с использованием металлических скоб

На рынке представлено множество металлических скоб.Многие из них хороши, но некоторые лучше. Я предпочитаю застежки Simpson Strong-Tie и структурные кронштейны. Они легко доступны и имеют хорошую гарантию.

Установка обшивки крыши

Фанера или OSB подходят для обшивки крыши. Минимальные значения толщины указаны в строительных нормах и правилах. Я использую 5/8 дюйма для 16-дюймовых центров и 3/4 дюйма для 24-дюймовых центров . Заблокируйте или закрепите стропила, если они изгибаются вбок. Используйте шпунт и паз или H-образные зажимы между фермами / стропилами.

Начните с нижнего угла и работайте вдоль крыши с полными листами поперек стропил или ферм. Используйте обычные гвозди 8d или 10d. Второй ряд сместите на половину листа и отделайте крышу. Отрежьте лист, чтобы заполнить концы ряда. Не забудьте оставить на выступе место для вентиляции.

Обязательно ознакомьтесь с моим постом о том, какой тип фанеры использовать для односкатной крыши.

Установите фетр для навесной крыши

Раскатайте первый ряд войлока и скобы на месте или используйте самоклеящийся защитный кожух.Начните с края обшивки. Наложите следующий ряд и продолжайте, пока крыша не будет покрыта. Используйте скобу из нержавеющей стали или самоклеящуюся кровлю.

Установите капельницу

Капельницу прибивают гвоздями длиной 3/4 дюйма или более. Он проходит через войлок на фронтонах, чтобы предотвратить попадание ветром влаги под войлок. На конце «Птичья пасть» проходит под войлоком. Также перекрывайте участки капельного края.

Установка черепицы

Начните с нижнего угла и следуйте инструкциям производителя.Первый ряд черепицы повернут так, чтобы выступы поднимались вверх по крыше и перекрывали край водостока на 3/8 дюйма. Используйте гвозди диаметром 1 ¼ дюйма на высоте 6 дюймов от края капель, чтобы закрепить их на месте. Второй ряд полностью покрывает первый ряд с выступами, закрывающими край оттока. Каждый ряд смещен на 1/3 черепицы.

Звучит как статья на другой день!

Надеюсь, вам пригодилась эта статья о создании каркаса односкатной крыши. Сообщите нам свое мнение. Если вы знаете кого-то, кому эта статья может оказаться полезной, поделитесь ею.

Евгений был энтузиастом DIY большую часть своей жизни и любит творчество, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

.

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование на своем устройстве, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

.

Как перепрыгнуть потолок

Если ваш дом представляет собой одноэтажный дом небольшого размера со стандартными 8-футовыми потолками, он является идеальным кандидатом для использования в качестве сводчатого потолка. В зависимости от того, насколько крутой уклон вашей крыши, в помещении размером 20 на 20 футов создается новый потолок высотой от 11 до 12 футов на пике. Но цена не низкая. Вы заплатите от 18 000 до 25 000 долларов.

Но эта стоимость преобразит весь ваш дом, добавив объем и много света за небольшую часть стоимости добавления квадратных метров.

Как узнать, подходит ли вашему дому сводчатый потолок

Сходите на свой чердак и найдите следующее:

  • Каркас крыши: Ваш чердак обрамлен стропилами или стропилами? Лучше всего стропила из-за открытого пространства, которое они оставляют. Но если на вашем чердаке есть фермы — тип перекрестного каркаса — это делает его намного более сложным и дорогим, что обойдется вам на 20-40% дороже.
  • Дымоход : Ваш дымоход наклонен в то пространство, которое вы хотите открыть? Если так, то это в значительной степени нарушитель сделки.
  • Электрические линии: Посмотрите, кабель или кабелепровод будет прикреплен к вершинам балок. Перемещение проводки — обычное дело.
  • Воздуховоды : Любые воздуховоды из листового металла придется перенаправить, как правило, под ваш дом. Изменение маршрута воздуховодов увеличивает общие расходы.
  • Сантехнические трубы: Пластиковые вентиляционные трубы легко перемещать; трубопроводы из меди или оцинкованной стали в меньшей степени.

Самые популярные советы и рекомендации по ремоделированию

    10 дешевых идей ремоделирования, которые выглядят как угодно
    Советы и советы по ремоделированию

    Не тратьте ни копейки, пока не рассмотрите эти простые и дешевые варианты.

    Только представьте! 10 украшений комнаты своими руками, которые вдохновят вас на покупку
    Советы и советы по ремоделированию

    Просто немного воображения и несколько инструментов могут сделать это объявление вашим новым домом.

    10 потрясающих идей лепки короны
    Советы и советы по ремоделированию

    Сделайте комнаты выше, короче и красивее — и скройте недостатки.

    9 простых вещей, которые сделают этот дом вашим домом
    Советы и советы по ремоделированию

    Как превратить ваш новый дом в дом по одному проекту за раз быстро и легко

Это не проект DIY

Это грязная и потенциально опасная работа. Вам следует нанять профессионального подрядчика. Ваш подрядчик может привлечь специалистов-конструкторов для составления плана каркаса.

Бригада подрядчика возьмет на себя снос, возведение каркаса, изоляцию, но заменит гипсокартон, электричество, водопровод и HVAC. Возможно, вы захотите заняться росписью самостоятельно, чтобы сэкономить средства, но помните, что вам придется работать на высоте.

Связано: 5 основных вопросов, которые следует задать перед наймом подрядчика

Сколько времени это займет?

Популярные чтения

    5 вопросов, которые нужно задать при покупке дома
    Купи продай

    Нет глупых вопросов, которые можно задать агенту по недвижимости.

    5 важных советов по подготовке дома к зиме в холодную погоду
    Советы по уходу за домом

    Наш контрольный список для подготовки вашего дома к зиме поможет вам сохранить свой дом уютным и безопасным от холодных атак зимы.

    7 способов сделать ваш двор и дом зоной, свободной от ошибок
    Двор и патио

    Будьте домом в квартале, откуда убегают ошибки.

Для комнаты 20 на 20 футов от сноса до последнего слоя краски и установки электрических приборов должно пройти не менее месяца. Осложнения, такие как изменение маршрута воздуховодов HVAC, увеличивают время, необходимое для завершения проекта.

Реконструкция сводчатого потолка — прекрасная возможность добавить световые люки. Вы также можете перейти на более открытую планировку, удалив несколько стен, чтобы создать одно большое сводчатое пространство. Однако осталось больше времени на снос, установку нового пола и ремонт стен.

Связано: Стоимость окон в крыше и советы по установке без ошибок

Каковы затраты?

Стоимость варьируется в зависимости от размера вашего помещения и того, насколько необходимо изменить и переместить каркас и другие компоненты. Вот разбивка базового проекта по прыжкам в воду:

  • Планировщик, инженер-строитель и разрешения: 1000 долларов США
  • снос и утилизация: $ 3 700
  • усилить каркас, убрать балки потолка: 3600 долларов
  • переезд, добавление проводки: 2 900 долларов США
  • Изоляция
  • : 1300 долларов
  • Гипсокартон
  • : 3900 долларов
  • картина: $ 1,600

Итого: 18000 долларов США

Как сводчатый потолок влияет на стоимость при перепродаже?

Для дома, страдающего клаустрофобией, сводчатый потолок — благо.

«Многие дома, построенные до 90-х годов, имели 8-футовые потолки и маленькие комнаты, что создавало ощущение изрубленности», — говорит Билл Бартлетт, брокер из Ньюбурга, штат Индиана. сводчатый потолок и открытая планировка могут значительно повысить стоимость дома — на 25%. Однако в более дорогих домах такие удобства ожидаются, а премиум меньше.

.

Создание плоской парапетной крыши

Информация в этой статье относится к:


ВОПРОС

Как создать конструкцию плоской крыши с парапетом стен ?


ОТВЕТ

Парапетные крыши могут быть легко созданы главным архитектором, построив второй этаж без крыши или потолка над ним.

Для создания плоской парапетной крыши

  1. Запустите «Главный архитектор» и создайте новый план, выбрав в меню « Файл»> «Новый план ».
  2. Выберите Сборка> Стена> Прямая внешняя стена и нарисуйте четыре стены по часовой стрелке, чтобы создать простую замкнутую прямоугольную конструкцию.
  3. Затем выберите в меню Build> Floor> Build New Floor и в диалоговом окне New Floor выберите Make new blank plan for 2nd Floor , затем нажмите OK .
  4. На панели «Структура» диалогового окна « Floor 2 Defaults », в котором отображается:

    • Укажите значение Finished Ceiling , равное 36 дюймов, .
    • Снимите флажок Крыша над этой комнатой и Плоский потолок над этой комнатой .
    • Нажмите кнопку Edit рядом с Floor Finish и укажите материалы, которые будут использоваться для плоской крыши.
    • Внесите любые другие необходимые изменения и нажмите ОК .
  5. Затем, активировав Этаж 2 , выберите «Инструменты »> «Пол / эталонный дисплей»> «Справочный дисплей» или нажмите горячую клавишу F9 , чтобы увидеть, как второй этаж соотносится с первым.

    Для главного архитектора X10 и предыдущих версий программы перейдите в Инструменты> Контрольные этажи> Отображение эталонного этажа.

  6. Выберите Build> Wall> Straight Half-Wall и нарисуйте четыре полустены по часовой стрелке прямо поверх контрольных линий, чтобы получилась простая замкнутая прямоугольная конструкция.

    Половинки стены должны быть привязаны непосредственно к контрольным линиям отображения стен первого этажа, однако, если вы выбрали половину стены, и она не выровнена должным образом, выберите инструмент редактирования «Выровнять со стеной ниже».


  7. Выберите все четыре стены и нажмите кнопку редактирования Open Object , чтобы открыть диалоговое окно Railing Specification Dialog .

  8. Возьмите камеру Camera , чтобы увидеть результаты.

.

крыша и пол — Реальное время

Самые дешевые и простые способы сделать из летней дачи зимнюю

Мы уже касались вопроса о том, как утеплить летний дачный домик до такого состояния, чтобы можно было приезжать в него зимой — рассмотрели утепление окон. Разумеется, все эти советы будут работать только в том случае, если внутри есть какой-нибудь способ обогрева — к примеру, печка или электрические нагреватели воздуха. Сегодня коснемся вопросов утепления крыши с потолком и пола.

Крыша

По статистике, через крышу дом теряет от 10 до 30% тепла, если не предпринято попыток улучшения ее теплоизоляции. Поэтому, если вы твердо вознамерились переоборудовать летний дачный домик в пригодный к зимнему пребыванию, то уделить внимание подкровельному пространству просто необходимо.

Технология утепления будет прямо зависеть от того, какой тип крыши в вашем домике. К примеру, если есть холодный чердак между скатами кровли, то самым простым и недорогим способом утепления будет насыпать на крышу опилок слоем не менее 30 сантиметров. Деревянные опилки отвечают сразу нескольким требованиям: во-первых, они дешевы, во-вторых, экологичны, а в-третьих, отлично заполняют всякие неровности и стыки перекрытий. Тепло они удерживают достаточно сносно и от сквозняка надежно берегут. Так что если вы ищете вариант из серии «дешево и сердито» — опилки вам в помощь.

Фото: odstroy.ru

Еще один быстрый и дешевый способ — пенопласт. Это тоже быстро, дешево, да и тяжелые мешки с опилками таскать на чердак не придется. Но есть один большой жирный минус: пенопласт — очень привлекательное место поселения мышей. И даже если вы их не боитесь, мышиная колония на крыше может создать вам два вида неудобств. Первый — безобидный: когда мыши начинают возиться и бродить в своих пенопластовых дворцах, вы будете их хорошо слышать. А второй — уже более грозный: мыши могут переносить геморрагическую лихорадку, очаги которой в Татарстане возникают с завидной периодичностью. «Хватануть» болезнь вы, например, рискуете по весне, когда будете делать уборку дачного дома после зимы. Поэтому разводить в доме мышиные колонии все-таки не рекомендуется. Впрочем, если снабдить пенопластовый чердачок надежными средствами защиты от нежелательных жильцов, и пенопласт станет хорошим способом утепления.

Обшить перекрытия, потолок или крышу изнутри можно и минватой — тут мыши уже не поселятся. Материал, правда, и выйдет подороже.

Технология утепления потолка

Слишком много утеплителя не бывает, поэтому многие стараются утеплить и кровлю, и потолок изнутри помещения. Дом для постоянного проживания обычно утепляют снаружи, но дачные домики не возбраняется обшить утеплителем изнутри. Например, для потолка рекомендуется теплоизоляция в виде плит — это удобно и эффективно. Выбрать можно хотя бы ту же минвату в плитном исполнении. Но, конечно, одной минваты будет недостаточно: придется повозиться.

Итак, сначала надо очистить потолок от грязи и пыли. Потом прикрепить брусья на расстоянии, примерно равном ширине плит утеплителя — это будет обрешетка. Толщина брусьев должна быть примерно такой же, как и у самих плит, которые вы собираетесь использовать.

Фото: market-crimea.com

На готовую обрешетку закрепляется гидроизоляционная пленка, которая будет пролегать между голым потолком и будущей теплоизоляцией. Поверх гидроизоляции клеем или строительным степлером крепится, к примеру, базальтовая вата или плиты другого утеплителя. Если сверху — холодный чердак без опилок и других предметов роскоши, то плиты должны быть достаточно толстыми, чтобы выдержать всю мощь татарстанской зимы. Лучше не жадничать и брать толщину от 10 до 16 см.

Наконец, утеплитель нужно закрыть пароизоляцией (причем уложить ее правильной стороной — об этом мы тоже уже рассказывали). Это необходимо, чтобы сквозь весь «пирог» спокойно проходили пары влаги, а не скапливались внутри дома. Наконец, поверх монтируются поперечные контррейки — и следом чистовой потолок.

Наконец, можно выбрать фольгированный материал — специальную пленку. Она менее эффективна в плане теплосохранения, но если грамотно ее смонтировать, то дом станет определенно теплее. А грамотность заключается вот в чем: между такой пленкой и основным потолком нужно обязательно оставить воздушную прослойку, которая дополнительно сохранит тепло. Поэтому: крепим на потолок обрешетку и уже к ней прикрепляем стык в стык фольгированную пленку (фольгой вниз!). Монтажные швы обязательно проклеиваются, лучше всего алюминиевым скотчем. Следом — контробрешетка, а дальше — чистовой потолок.

Фото: pol-exp.com

Половой вопрос

Через пол, как правило, уходит до 10% тепла из дома. И львиная доля этих потерь связана с ледяными сквозняками в местах примыкания стен к полу.

И вот здесь фольгированная изоляция станет однозначным благом, если вам нужно быстро и дешево утеплить пол. Начать нужно со стыков пола и стен: именно в эти щели утекает зимой тепло из вашего дома. Накрыть эти щели полосами фольгированного утеплителя, приколотив его к стенам и полу гвоздиками или строительным степлером — и львиную долю тепла вы уже сэкономите. Напоминаем снова: слой фольги должен смотреть внутрь комнаты, а не стыдливо упираться в пол.

Если щели в полах не дают вам покоя по всей площади помещения — наберитесь мужества, разберите пол и уложите фольгированную изоляцию под напольное покрытие.

Людмила Губаева

Недвижимость Татарстан

Конденсат на крыше дома – что делать, как исправить

Давайте разберемся, откуда на крыше появляется конденсат, и что в этом случае делать.

Почему образуется конденсат на крыше дома

Сам по себе конденсат на крыше не так страшен, гораздо хуже, когда он в больших количествах начинает капать на утеплитель, снижая его теплоизоляционные свойства, либо образовывать мокрые пятна на потолке и стенах.

Конденсат образуется из-за разности температур кровельного материала и окружающего воздуха. Другими словами – когда кровельный материал холодный, а окружающий его воздух теплый, на нем образуются капельки воды.

В случае с крышей, конденсат может образовываться из-за следующих факторов:

  1. Недостаточно утеплена крыша, либо потолок верхнего этажа.
  2. Некачественная пароизоляция потолка последнего этажа, либо ее отсутствие.
  3. Недостаточная вентиляция чердачного пространства.
  4. Недостаточная вентиляция между пароизоляционной пленкой и материалом самой кровли.
  5. Некачественные материалы или грубые нарушения при постройке крыши.

Теперь разберем как каждый фактор влияет на образование конденсата на крыше и что нужно делать, чтобы это исправить.

Недостаточное утепление крыши дома

Это очень распространенное явление, особенно в старых домах, когда кровлю, либо потолок последнего этажа, утепляют либо слишком тонким слоем утеплителя, либо не очень качественным.

Такая крыша в холодное время года будет пропускать тепло в неотапливаемое чердачное пространство, тем самым нагревая его. Кровельный материал, особенно если это металл, будет оставаться холодным, и на нем образуется конденсат.

Что делать в этом случае?

Сначала необходимо определить, почему тепло уходит в неотапливаемое чердачное пространство.

Если недостаточно толстый слой утеплителя – то кроме того, как дополнительно утеплить крышу дома, здесь ничем помочь нельзя.

Но бывают случаи, когда тепло уходит в определенных местах. Определить эти места, в некоторых случаях, можно зимой, когда лежит снег на крыше. В том месте, где снег будет таять быстрее (не из-за солнечной стороны), там и будет утечка тепла.

Если таким образом найти утечку не представляется возможным, тогда можно прибегнуть к использованию тепловизора. Это удовольствие не из дешевых, но иногда на утеплении лучше не экономить.

Некачественная пароизоляция потолка

Часто случается так, что пароизоляция потолка верхнего этажа либо сделана не качественно, либо ее нет вообще, это очень актуально в старых домах, так как раньше о таких материалах никогда не задумывались.

В этом случае, водяные пары, образующиеся в процессе проживания в доме, поднимаются вверх, образуя конденсат на крыше дома. А их в доме создается достаточно для того, чтобы конденсат на крыше стал огромной проблемой.

Неправильная пароизоляция или ее отсутствие – огромная проблема не только для крыши дома, но и для тех, кто под ней будет проживать. Оставлять так как есть ни в коем случает нельзя, и необходимо обязательно это исправить.

Требуется с большой ответственностью отнестись к пароизоляционному слою, как к материалу, так и к технологии укладки.

Отсутствие вентиляции чердачного пространства

Многие пренебрегают вентиляцией на чердаке, считая, что нежилые помещения не нуждаются в такой роскоши, но это очень большая ошибка.

Качественная вентиляция в любом помещении обеспечивает надежную защиту от возникновения конденсата, защищая тем самым как крышу, так и всех проживающих под ней жильцов.

Таким образом, вентиляция должна присутствовать в любом помещении, тем более если оно неотапливаемое. Это защитит не только Вас, но и материал, из которого сделана крыша, особенно ее деревянную часть.

Для того, чтобы вентиляция была качественной, необходимо организовать в подкровельном пространстве как приток, так и отток воздуха, только тогда на чердаке станет сухо.

Недостаточная вентиляция между гидроизоляционной пленкой и материалом самой кровли

Честно говоря, этот недостаток не должен привести к плачевным последствиям, потому что конденсат будет образовываться между гидроизоляцией и кровельным материалом, металлочерепицей, например. Ну а если гидроизоляционный материал уложен без дыр, то весь конденсат должен стекать в водоотлив.

Некачественные материалы или грубые нарушения при постройке крыши

Я думаю, что здесь все понятно. Если при постройке крыши использовался некачественный материал, то никто не даст гарантии, что у вас не появится конденсат на крыше дома, более того, с некачественным материалом все может быть на много серьезнее.

Что касается нарушений технологии постройки крыши, вследствие которых появляется конденсат на крыше, то мы их практически все рассмотрели в предыдущих пунктах. Недобросовестные, или что еще хуже, неграмотные строители зачастую допускают критические ошибки при строительстве кровли, что в последствии сказывается на проживании в доме.

Так что же делать, если после постройки вы заметили конденсат на крыше, который пагубно воздействует на комфортность проживания в доме?

Ну, во-первых, попробовать найти тех горе строителей и, как говорится, ткнуть их носом – пусть исправляют. Но если же связь с ними потеряна, то тут уже придется рассчитывать только на себя.

Как избавиться от конденсата на крыше с наименьшими затратами

Не редко бывает так, что причин образования конденсата может быть несколько, такое явление часто встречается в старых домах, где возможно придется переделать всю крышу полностью. Это достаточно дорогое удовольствие.

Можно попробовать минимизировать затраты используя теплоотражающую изоляцию, которая будет отражать тепло внутрь дома. Этим способом мы убьем двух зайцев, во-первых, значительно уменьшим образование конденсата на крыше дома, во-вторых, сделаем дом немного теплее.

Если чердак – нежилое помещение, то лучше будет использовать теплоотражающую изоляцию в потолке верхнего жилого этажа. Если же у вас чердак отапливается, то теплоизоляцию необходимо использовать под кровельным материалом.

Еще одним способом избавления от конденсата на крыше является использование пароизоляционной пленки между стропилами, такая пленка не даст влажному воздуху соприкасаться с холодным металлом, что в свою очередь немного снизит образование конденсата.

Необходимо помнить, что все это полумеры, которые могут помочь, но не на все 100%. Для того, чтобы полностью избавиться от появления конденсата на крыше, необходимо коренным образом исправлять недостатки крыши, но это, как правило, требует огромных финансовых затрат.

Строительство кирпичной бани: потолок, крыша и утепление

В нижеследующем материале – завершающий рассказ о строительстве бани. В предыдущих материалах было рассказано, как выбрать место для строительства бани, как выбрать проект, как залить фундамент для бани, и как возводить стены. Однако, завершающим этапом любого строительства является возведение крыши и утепление стен. При строительстве бани, утепление – особенно актуально, поскольку, все усилия по достижению высокой температуры, могут быть напрасными, при отсутствии грамотно выполненной утепленной кровли и утепленных стен.

Как сделать потолок в бане

Строительство потолка в бане — не самый простой этап .Так как баня представляет собой помещение с повышенной влажностью и температурой, необходимо обеспечить качественную гидро-, тепло- и пароизоляцию не только стен, но и потолка. К доскам для обшивки потолка в бане предъявляется особое требование, т.к. несущая деревянная конструкция должна быть не только долговечной, но и прочной. Наиболее популярными сортами древесины для создания потолка в бане являются лиственница, осина, кедр и хвоя.

Рекомендуется использовать для монтажа потолочного трапа оструганную либо шпунтованную доску, толщиной не менее 50 мм, это позволяет сделать конструкцию потолка пригодной для чердачного отделения. для создания потолка. Перед тем как приступать к созданию потолка своими руками, нужно тщательно обработать пиломатериал защитными антисептическими средствами для защиты древесины от гниения, самовозгорания и повреждения насекомыми.

Чем утеплить потолок в бане

Утепление потолка в бане является важным мероприятием, т.к. от этого зависит сохранение тепла в помещении. Если теплоизоляция будет качественной, то для нагрева парилки до рекомендуемой температуры (80-90оС) потребуется намного меньше времени и самого топлива (угля, дров, газа либо даже электроэнергии). Наиболее популярным утеплителем для потолка в бани является минеральная вата. Она долговечна,  не воспламеняется, эффективно держит тепло, легко монтируется и хорошо впитывает влагу. Как правило, для утепления потолка в бане своими руками потребуется рулонная базальтовая вата толщиной в 10 см.

Как построить крышу бани

В принципе, создание крыши для бани не отличается от возведения кровли в других зданиях: сначала, нужно, при помощи, анкеров установить на стенах мауэрлат; затем, к мауэрлату крепится стропильная система; поверх стропильной системы устанавливается деревянная обрешетка и фиксируется кровельный материал. Вся эта конструкция монтируется согласно проекту, поэтому сложностей возникнуть не должно. Когда крыша будет готова, необходимо создать потолок бани. Как правило, для этих целей используют шпунтованную или оструганную доску из лиственницы, кедра, хвои или осины.

Как сделать паро- и гидроизоляцию крыши бани

Нужно следить, чтобы каркас крыши был изготовлен из хорошо просушенного пиломатериала. Помимо этого деревянные брусья и доски необходимо вручную вскрыть антисептиками, которые предотвратят гниения древесины и увеличат ее срок службы.  Для паро- и гидроизоляции крыши бани рекомендуется использовать рубероид (для гидроизоляции), а так же мембранную пленку. Рубероид крепится на стропила в 2 слоя, это обеспечит достаточно высокую защиту каркаса крыши от попадания атмосферных осадков.

Что касается мембранной пленки, она является хорошим теплоизоляционным и гидроизоляционным материалом. Для того, что бы пленка качественно функционировала, ее необходимо  уложить на стропила и зафиксировать строительным скотчем. Полоски мембранной пленки не должны быть шире 15 см. Каждая новая полоса должна укладываться внахлест предыдущей. Обращаем ваше внимание на то, что запрещается натягивать пленку на стропила, это может привести к ее повреждению в результате деформации пиломатериала (расширении, сужении) при нагреве и остывании (жарким летом).

Как утеплить баню

После окончания всех работ, описанных выше, баню обязательно нужно утеплить. Самый простой и дешевый способ – это старый народный метод утепления, который применяли еще наши деды, когда еще не было современных теплоизолирующих материалов. Для этого, пустое пространство между стенками кладки надо заполнить смесью опилок, легкого и шлака и извести-пушонки в соотношении 2:2:1. Смесь следует заливать слоями и поверх каждого слоя наливать раствор извести сметанообразной консистенции.

Следующий вариант утепления бани – это с помощью современных материалов. Выполняется утепление, примерно, следующим образом: в кирпичную кладу монтируются деревянные пробки, на которые набиваются рейки; пространство между рейками утепляется теплоизолирующими плитами либо минеральной ватой; затем выполняется пароизоляционный слой, для этого можно использовать фольгированный полиэтилен и, далее, к рейкам крепится обшивочный материал. Утеплить пол бани можно, также, при помощи минеральной ваты. При этом, грунт под полом следует засыпать толстым слоем шлака или керамзита. Если пол в бане будет сплошным, на него можно уложить маты и минеральной ваты и сверху выполнить гидроизоляции.

Как только баня будет полностью построена, необходимо произвести финальную отделку изнутри и снаружи. Что бы сделать интерьер бани привлекательным, рекомендуется использовать для внутренней обшивки помещения доску вагонку. Этот материал подчеркивает интерьер русской бани, легко монтируется и обладает целебными свойствами. Внешняя отделка кирпичной бани может быть весьма разнообразной. Хорошо подходит для внешней отделки конструкции оштукатуривание стен, монтаж сайдинговой доски либо монтаж все той же вагонки.

Регулярно течет крыша в период дождей

Здравствуйте. Жалоба направлена в вашу управляющую компанию.

В соответствии с ч. 2 ст. 162 Жилищного кодекса РФ, управляющая компания обязана надлежащим образом оказывать услуги и выполнять работы по содержанию и ремонту общего имущества в многоквартирном доме.

Согласно пункта 7 Постановления Правительства РФ от 03.04.2013 № 290 «О минимальном перечне услуг и работ, необходимых для обеспечения надлежащего содержания общего имущества в многоквартирном доме, и порядке их оказания и выполнения», управляющая компания должна проводить проверку кровли на отсутствие протечек, а также осмотр потолков верхних этажей домов с совмещенными (бесчердачными) крышами для обеспечения нормативных требований их эксплуатации в период продолжительной и устойчивой отрицательной температуры наружного воздуха, влияющей на возможные промерзания их покрытий. При выявлении нарушений, приводящих к протечкам — незамедлительное их устранение.

Пунктом 4.3.1. Постановления Госстроя РФ от 27.09.2003 № 170 «Об утверждении Правил и норм технической эксплуатации жилищного фонда», установлена обязанность управляющей организации обеспечивать исправное состояние перекрытий и устранять повреждения перекрытий, не допуская их дальнейшего развития.

Как указано в Приложении № 2 к Постановлению Госстроя РФ № 170, протечки кровли должны устраняться в течении суток. За несоблюдение вышеуказанных обязательных требований предусмотрена административная ответственность.

Относительно натяжного потолка существует два варианта решения проблемы:

Вариант 1. Согласно пп. «е» п. 34 Постановления Правительства РФ от 06.05.2011 № 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов», потребитель обязан допускать представителей исполнителя в занимаемое жилое помещение для осмотра общедомового имущества, а также для устранения недостатков предоставления коммунальных услуг и выполнения необходимых ремонтных работ — по мере необходимости, а для ликвидации аварий — в любое время. Согласно п. 11 и п. 13 Постановления Правительства РФ от 13.08.2006 № 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме», содержание общего имущества включает в себя в том числе, осмотр общего имущества, осуществляемый собственниками помещений и ответственными лицами, являющимися должностными лицами управляющей организации, обеспечивающей своевременное выявление несоответствия состояния общего имущества требованиям законодательства Российской Федерации, а также угрозы безопасности жизни и здоровью граждан. Из вышеизложенных норм следует, что в случае необходимости собственник обязан собственными силами устранить препятствия, которые мешают произвести осмотр и ремонт общего имущества. В соответствии с п. 7 Постановления Правительства РФ № 491, границей эксплуатационной ответственности управляющей организации по сетям электроснабжения является индивидуальный квартирный прибор учета. Т.е., управляющая организация не несет ответственность за обслуживание сетей электроснабжения, которые проходят внутри квартиры. Вместе с тем, из вашего обращения следует, что управляющая компания готова безвозмездно устранить проблему с замыканием и восстановить подачу электричества.

Вариант 2. В соответствии с п. 149 Постановления Правительства РФ № 354, управляющая организация несет ответственность за вред, причиненный жизни, здоровью и имуществу потребителя, а также за причиненные потребителю убытки и моральный вред.

В случае причинения исполнителем (управляющей организацией) ущерба жизни, здоровью и (или) имуществу потребителя, общему имуществу собственников помещений в многоквартирном доме исполнитель и потребитель (или его представитель) составляют и подписывают акт, содержащий описание причиненного ущерба и обстоятельств, при которых такой ущерб был причинен (п. 152 Постановления Правительства РФ № 354).

Применительно к описанной ситуации, вам необходимо установить причинно-следственную связь между замыканием в сети электроснабжения и произошедшей протечкой. Это можно подтвердить либо вышеуказанным актом, составленным сотрудником УК, либо через заключение независимой экспертизы. Во втором случае порядок действий должен быть таким:

— заказать независимую экспертизу, которая установит причинно-следственную связь и сумму восстановительного ремонта;

— снять натяжной потолок (своими силами или нанять специалиста), чтобы эксперт мог произвести осмотр;

— обратиться в суд с исковым заявлением к управляющей компании с требованием возместить вам сумму восстановительного ремонта системы электроснабжения, расходы на оплату услуг эксперта, стоимость поврежденного потолка и компенсацию морального вреда.

Если в течении 10 рабочих дней (плюс примерно 3 дня на доставку почтовым отправлением) в ваш адрес не поступит письменный ответ от вашей управляющей организации на данное обращение, либо УК не произведет необходимые ремонтные работы, рекомендуем обратиться с письменной жалобой в Главное управление регионального государственного контроля и лицензирования Правительства Хабаровского края (г. Хабаровск, Амурский бульвар, 43, каб. 622). Попросите провести проверку по факту невыполнения управляющей компанией требований действующего законодательства и привлечь виновных лиц к административной ответственности. Жалоба пишется в двух экземплярах. Один экземпляр жалобы, с регистрационным номером, должен остаться у вас.

Также вы можете данную жалобу прикрепить через наш сервис «Жалобы» в отсканированном или отфотографированном виде, и мы направим ее в контрольно-надзорный орган для проведения проверки.

Потолочные перекрытие под двухскатной крышей

Оглавление статьи:

Дом без потолка под крышу

Насколько удобным может быть дом, в котором построена крыша без потолка. Понять и оценить преимущества подобного решения можно, лишь прожив несколько дней в здании без чердака. Традиционный сельский сарай всегда строился без потолка, высокая крыша обеспечивала хороший приток воздуха, поэтому запасы и утварь внутри помещения не прели от влаги, но и не пересыхали.

Обустройство потолка-крыши

Если сравнивать со зданием, оборудованным потолочным перекрытием и чердачным помещением, то одноэтажный дом без потолка выглядит более комфортным по двум причинам:

  • Объем воздуха в помещении оказывается больше, а при более высоких потолках вентиляция работает лучше, избыток водяных паров, тепла и продуктов дыхания человека быстрее удаляется через продухи в основании крыши;
  • Появляется возможность использовать пространство под крышей для расширения интерьера. Отсутствие потолка дает возможность строить второй ярус, на который обычно переносится зона отдыха дома.

Кроме положительных сторон, отсутствие потолка под крышей дает и определенные негативные эффекты. Например, отсутствие перекрытия серьезно ослабляет стропильную систему крыши, горизонтальную нагрузку приходится компенсировать только за счет ригельных балок. Кроме того, считается, что такое здание получается более холодным, а значит, потребует дополнительных усилий по утеплению и пароизоляции кровельного пирога.

Сложности с планированием беспотолочной конструкции крыши

На первый взгляд, так оно и есть, отсутствие потолка и чердака резко увеличивает отток тепла с первого этажа дома, в первую очередь за счет конвекции воздуха. Но в реальности способность крыши без потолка сохранять тепло зависит от многих причин, в основном от того, насколько правильно построена вентиляция кровли и выбран оптимальный угол двухскатной кровли.

Чем выше конек и круче скаты кровли, тем сильнее продувается кровельное покрытие, и тем холоднее получается конструкция. При очень малых углах наклона, таких как, например, у крыш в стиле Шале, потери тепла минимальны, даже при отсутствии потолка и утеплителя. Но данный тип стропильной системы требует обязательной укладки балок потолочного перекрытия, а кроме того, схема Шале придумана для местности с сухим, холодным и ветреным климатом, поэтому в условиях средней полосы России ее эффективность будет заметно ниже.

В теории можно подобрать оптимальный вариант наклона двухскатной крыши, но на это потребуются очень серьезные затраты и глубокие знания, поэтому чаще всего дома без потолков строят по старинке, предпочитая просто более основательно утеплять кровлю.

Утепление крыши-потолка без чердака

Основное отличие построения теплого слоя на крыше, в условиях отсутствия чердачного помещения, заключается в том, что подкровельную поверхность и верхнюю часть стен утепляют одним слоем, без разрывов. Схема построения кровельного пирога без чердака и потолка приведена ниже.

Система укладки утеплителя, чаще всего это полиуретан или минеральное волокно, во многом схожа с классическим вариантом теплой кровли. Наиболее важные моменты утепления:

  • Между кровельным покрытием и слоем утеплителя с зазором в 2-3 см на контррейке уложена парогидроизоляционная пленка. Благодаря продухам под софитами и вентиляционным окнам водяные пары, пробившиеся через слой утеплителя и наружное покрытие, эффективно удаляются в атмосферу;
  • С внутренней стороны утеплитель зашит односторонней пароизоляцией. Благодаря наличию вентканалов между пленкой и облицовкой пары удаляются из помещения;
  • Пароизоляция укладывается по всей плоскости утепления. Отсутствие потолка позволяет уложить теплоизоляцию от конька до стен.

Поэтому для утепления крыш без потолка чаще всего используют полиуретановую пену, которую можно нанести одним сплошным ковром, как на фото.

Из-за отсутствия потолка между пространством крыши и жилым помещением количество водяных паров возрастает в разы. Поэтому приходится ставить дополнительные вентиляционные стойки для осушения, как наружных, так и внутренних каналов удаления влажного конденсированного воздуха.

Материал подшивки крыши-потолка

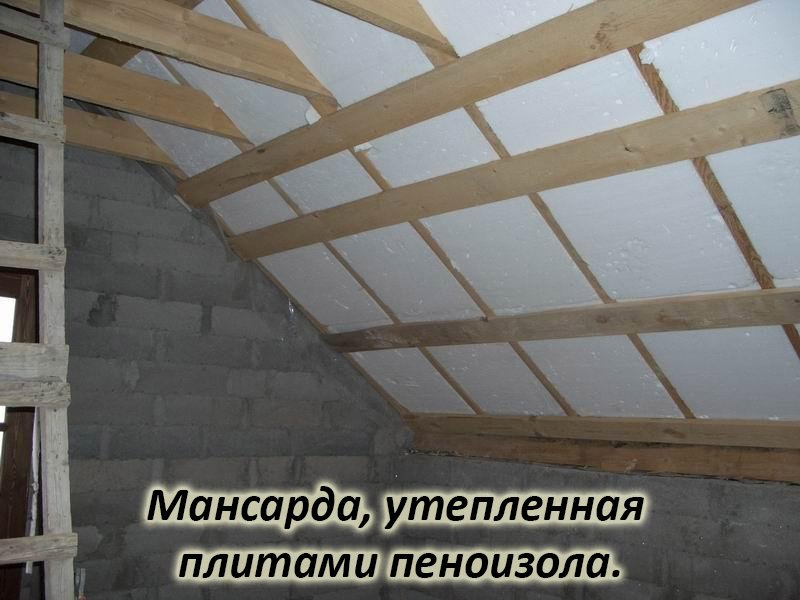

Чтобы уменьшить потери тепла через поверхность крыши, плоскость утеплителя рекомендуется зашивать вспененным полипропиленом с фольгированной поверхностью.

Если дом без потолка строится в теплом климате с интенсивной солнечной радиацией, то зачастую укладывают и второй слой пленки с фольгой, но уже под наружную гидроизоляцию кровли.

По окончанию утеплительных работ стены и крышу зашивают деревянной вагонкой или гипсокартонными водостойкими листами. Оба варианта считают наиболее экологически чистыми и безопасными для жилых помещений.

Для небольших зданий, например, зимних дач или загородных коттеджей, в которых хозяева бывают нерегулярно, отсутствие потолка создает определенную проблему с прогревом помещения. Пока температура воздуха, стен и внутренней подшивки крыши не прогреется до 10 о , на поверхности облицовки может выпадать тонкая пленка водного конденсата. Поэтому в таких ситуациях изнанку крыши лучше облицовывать водостойким материалом, или использовать для защиты акриловый лак.

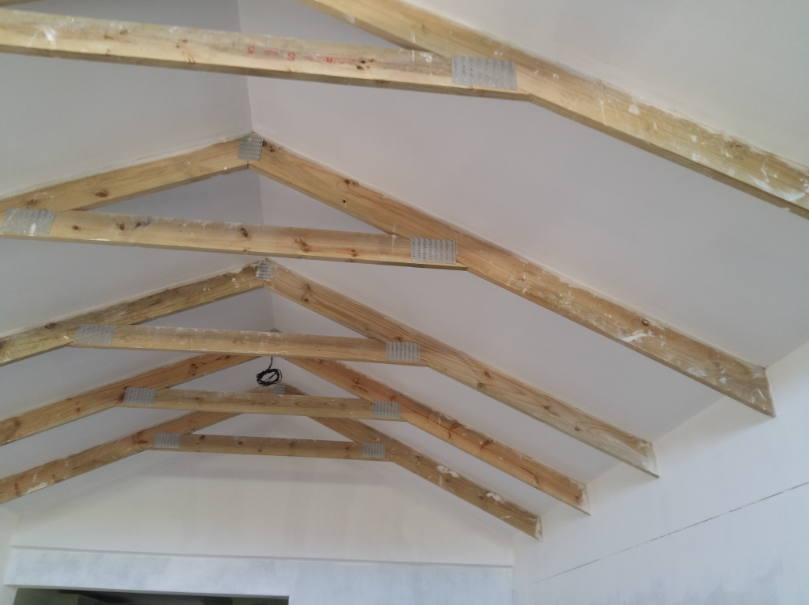

Внутренняя отделка потолка-крыши

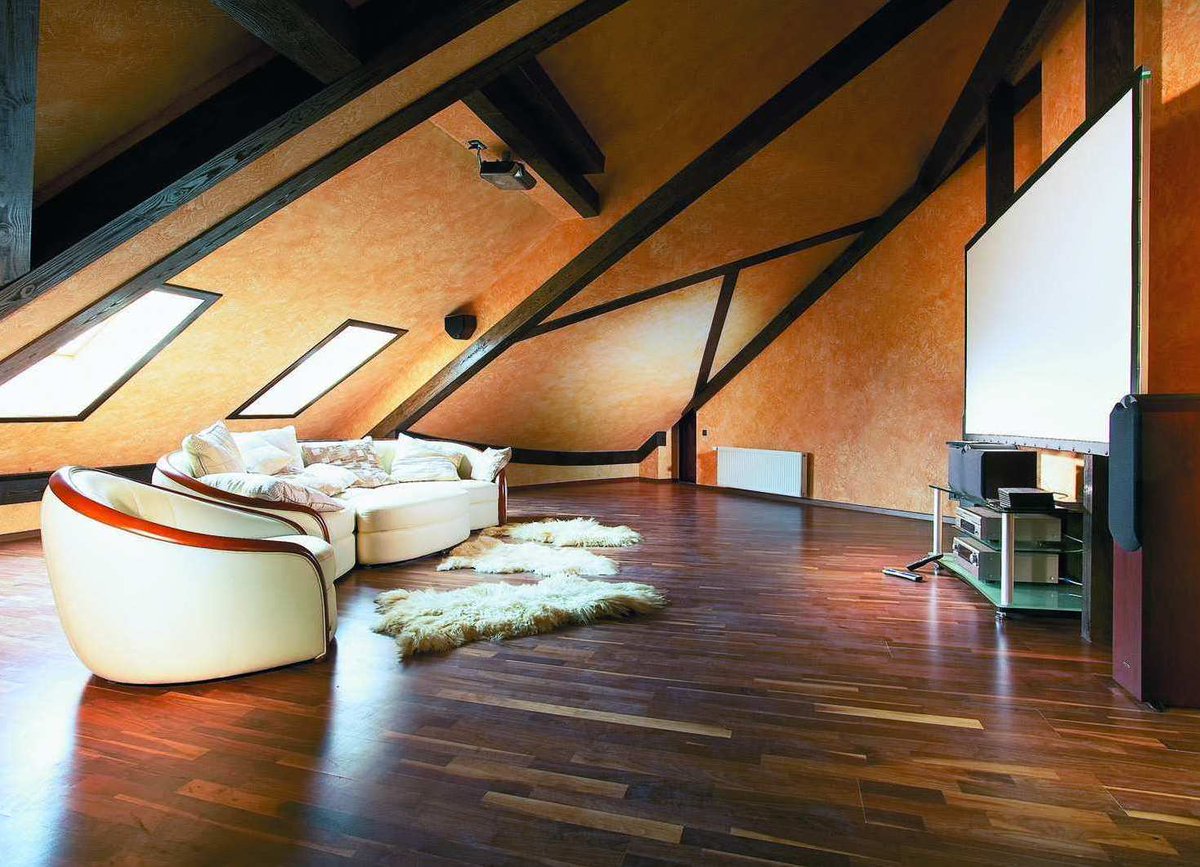

Отсутствие потолка дает возможность кардинально изменить восприятие интерьера дома. Пространство кажется более воздушным и объемным, поэтому почти всегда во внутренней отделке используются преимущественно светлые цвета и оттенки.

Излюбленный материал для оформления помещения под крышей – дерево и гипсокартон. Без особых затрат комнату можно оформить в тирольском стиле, с оштукатуренными и окрашенными стенами и декоративными балками, тонированными под старую «древесину».

Летом, благодаря отсутствию потолка, домик радует прохладой, поэтому данную конструкцию крыши активно используют для дачных построек в условиях жаркого климата.

Интерьер дома может быть достаточно консервативным, например, если отказаться от современных материалов в пользу обычной сосновой рейки. Правда, облицовывать придется не только пространство крыши, но и большую часть стен, и даже лестницы и помещения верхнего яруса.

Еще одним преимуществом схемы является то, что без потолка появляется возможность увеличить количество окон в доме, прежде всего за счет фронтонов крыши. Другим способом добиться столь качественного наполнения солнечным светом очень непросто.

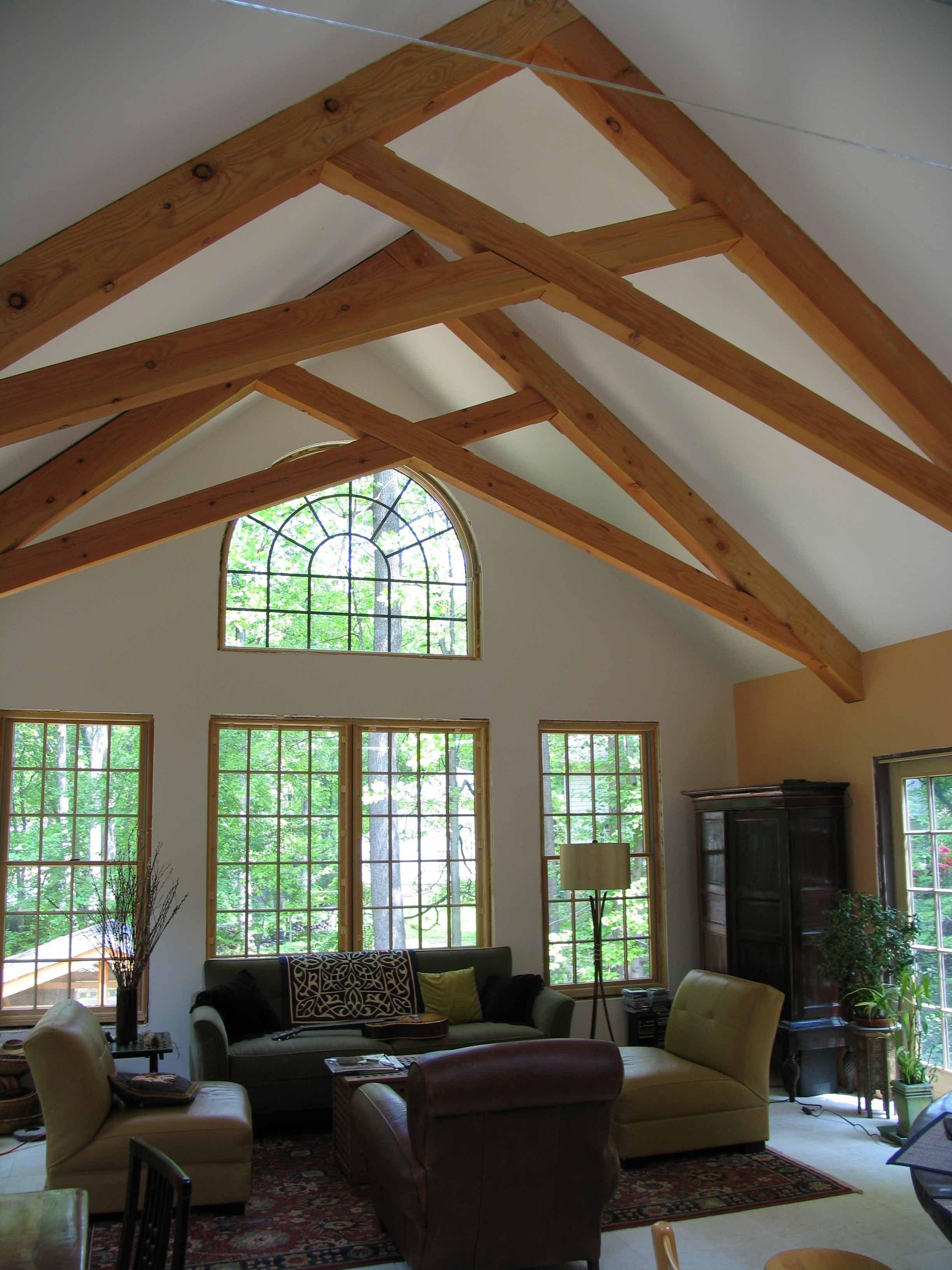

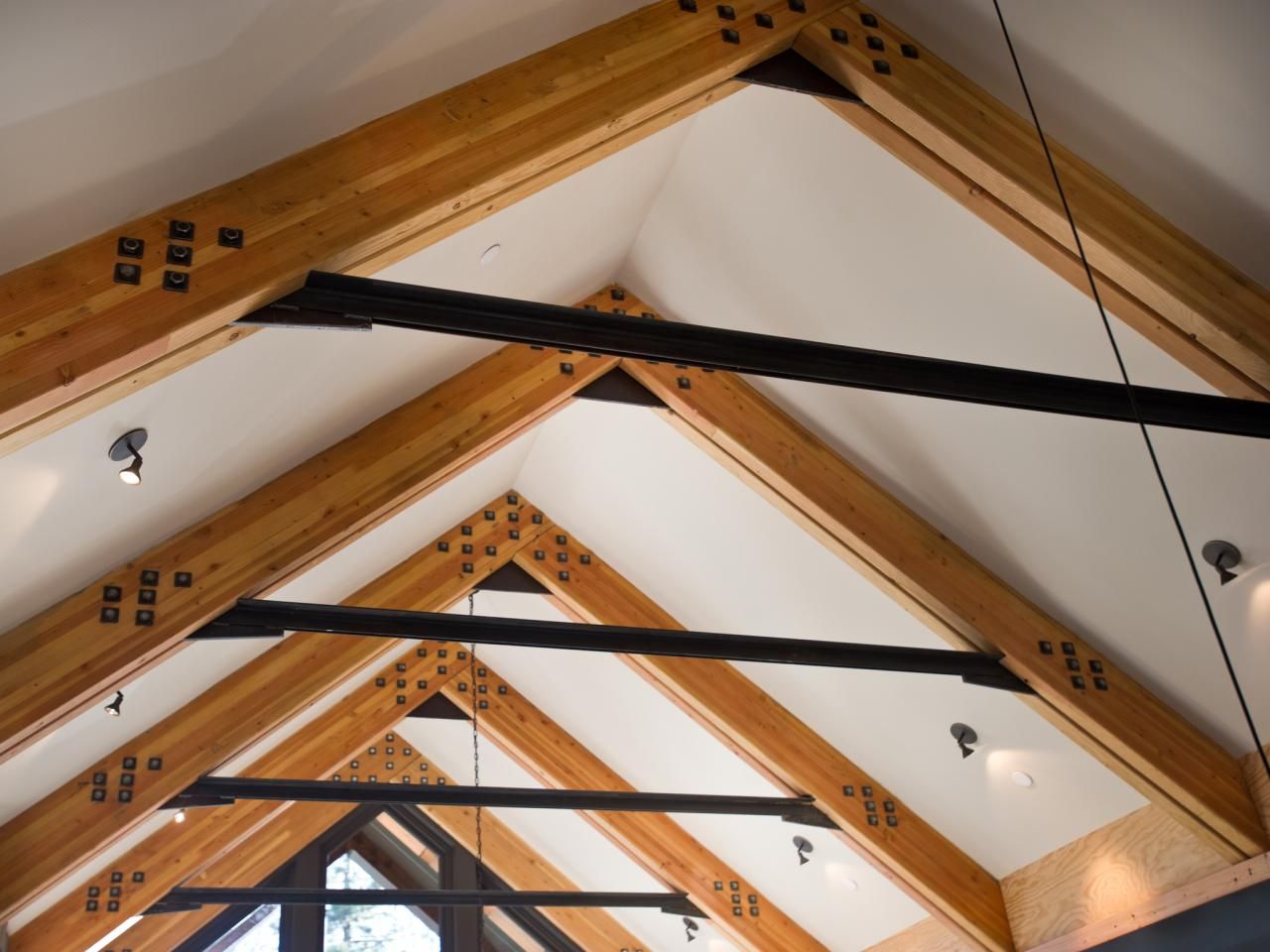

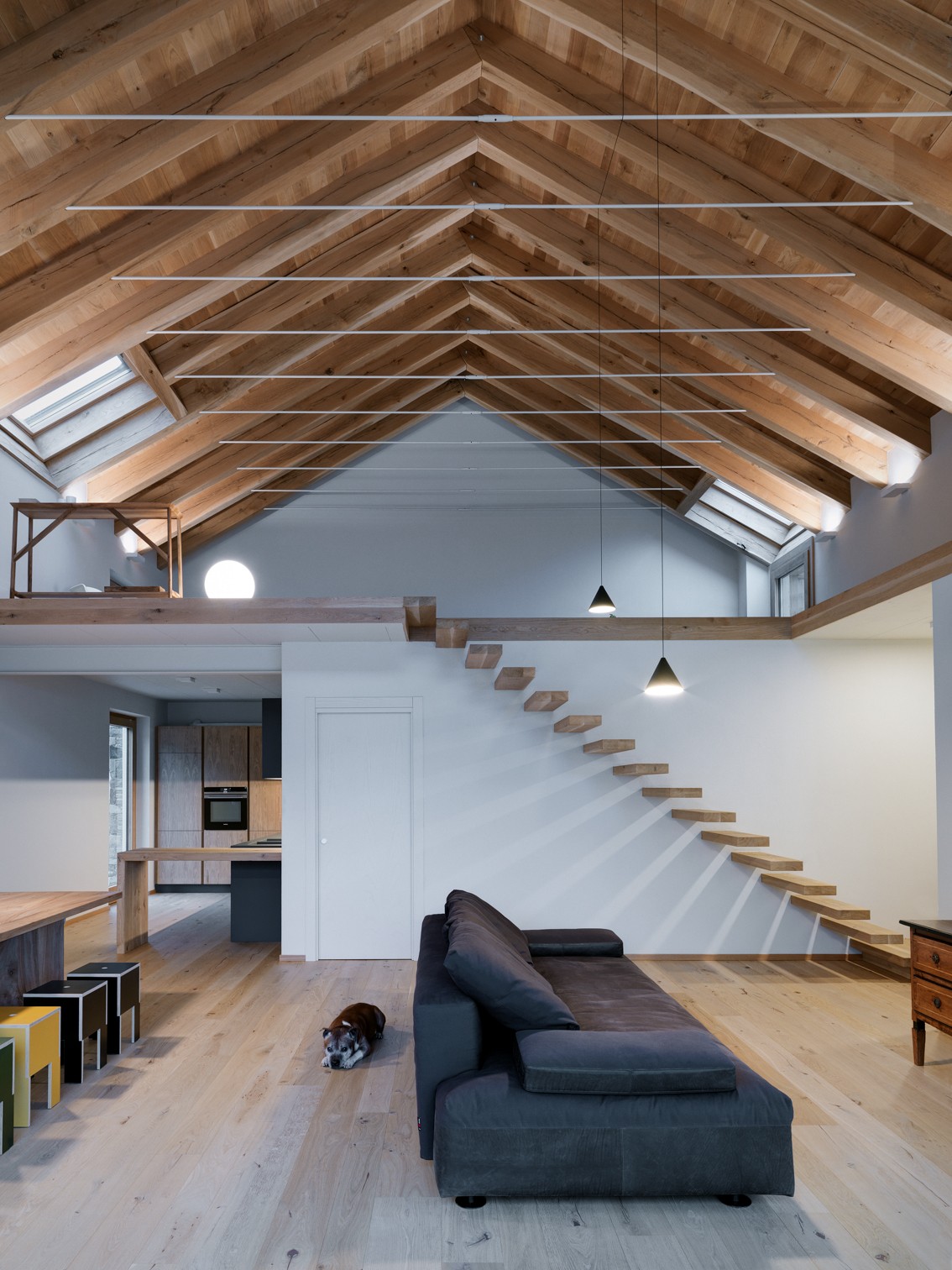

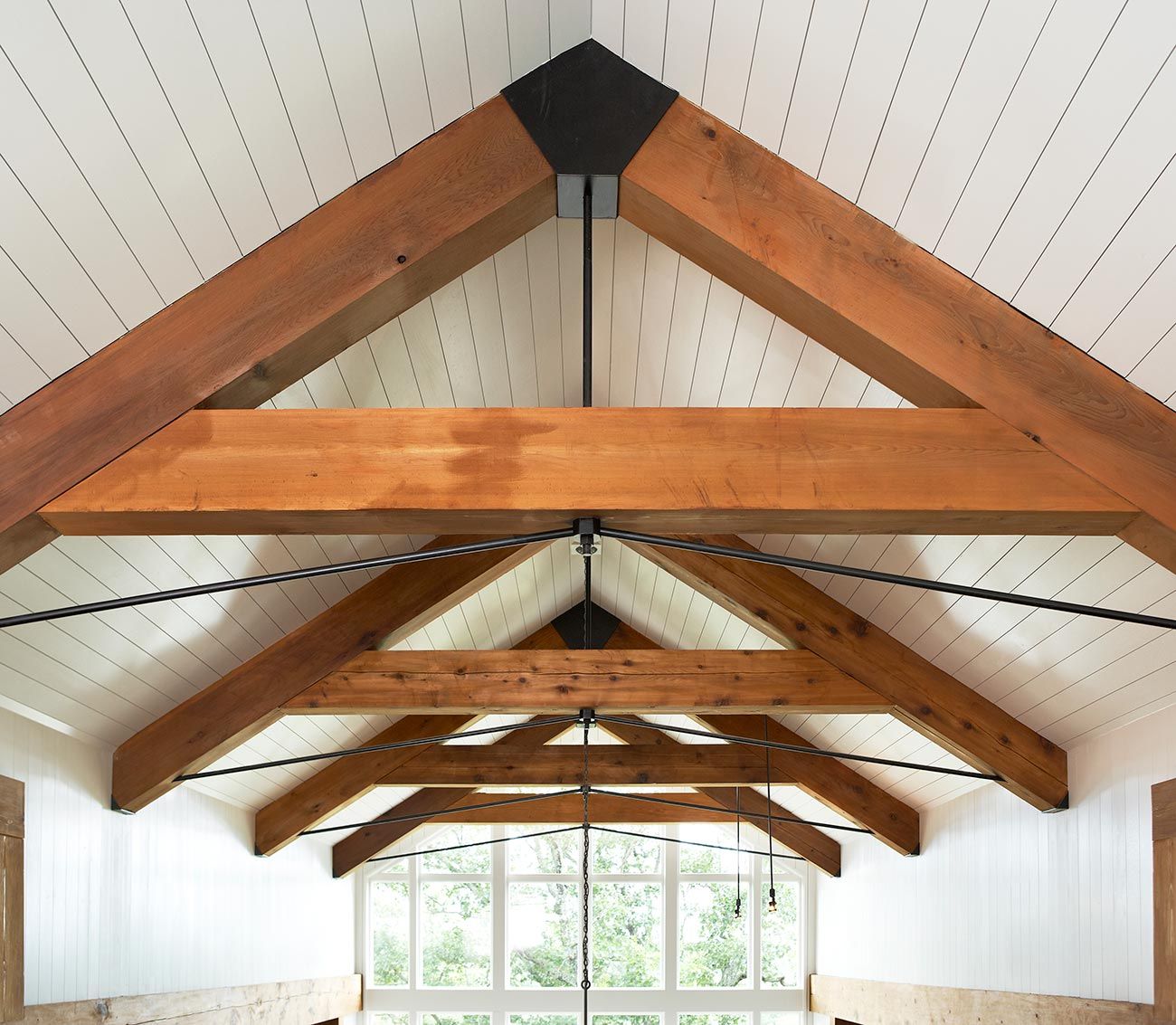

Дом без потолка под крышу: фото

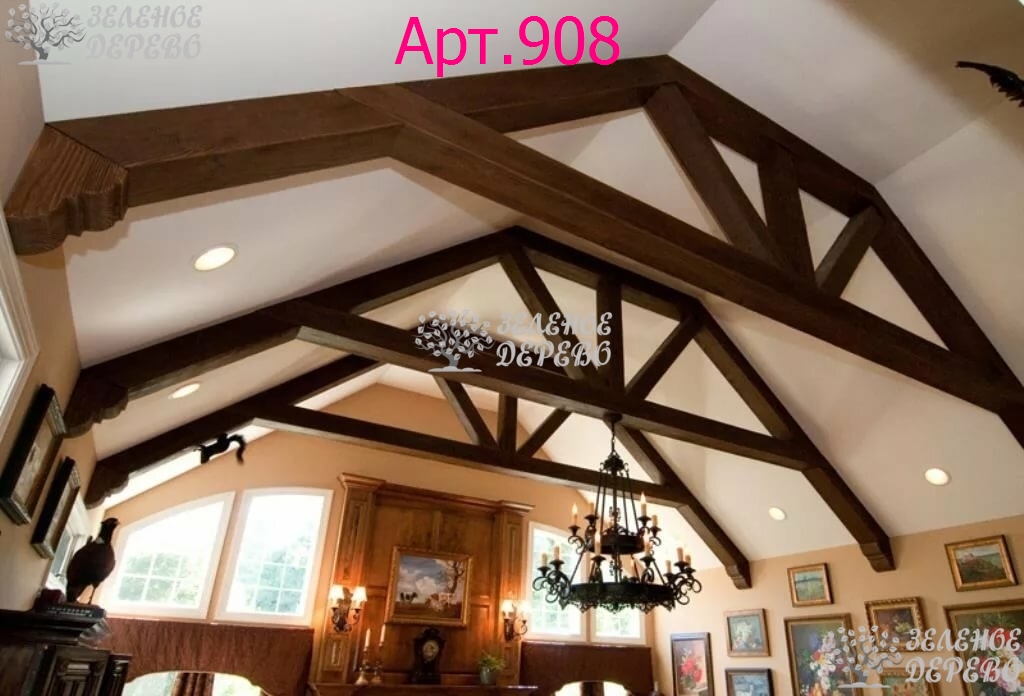

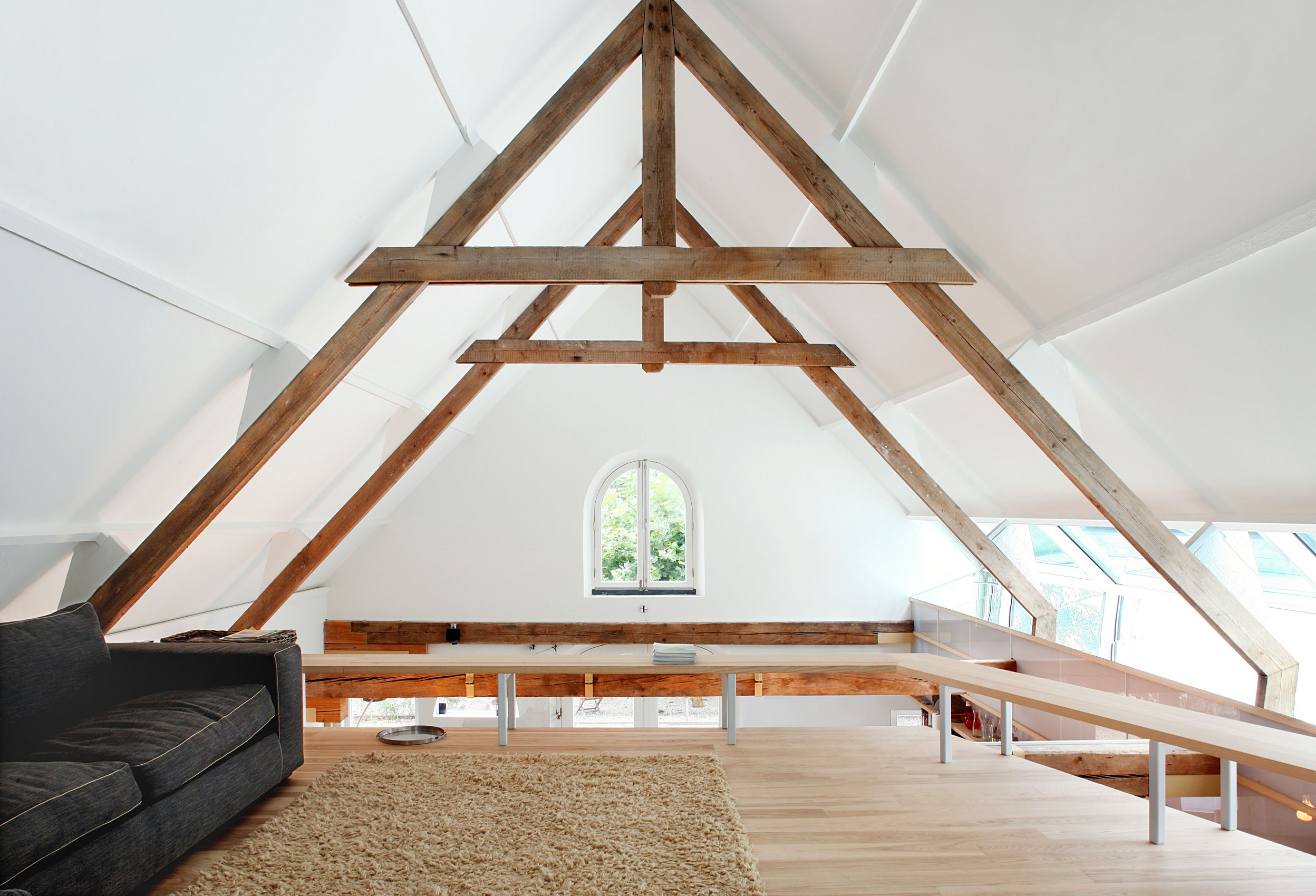

Сочетание текстуры натуральной древесины и белого цвета всегда считалось беспроигрышным вариантом отделки. Например, огромную и невыразительную крышу можно превратить в очень симпатичный покатый потолок.

Для беспотолочной схемы достаточно удачным может оказаться вариант со стеклянной стеной. Обычно таким способом оформляют гостевые и гостиничные домики.

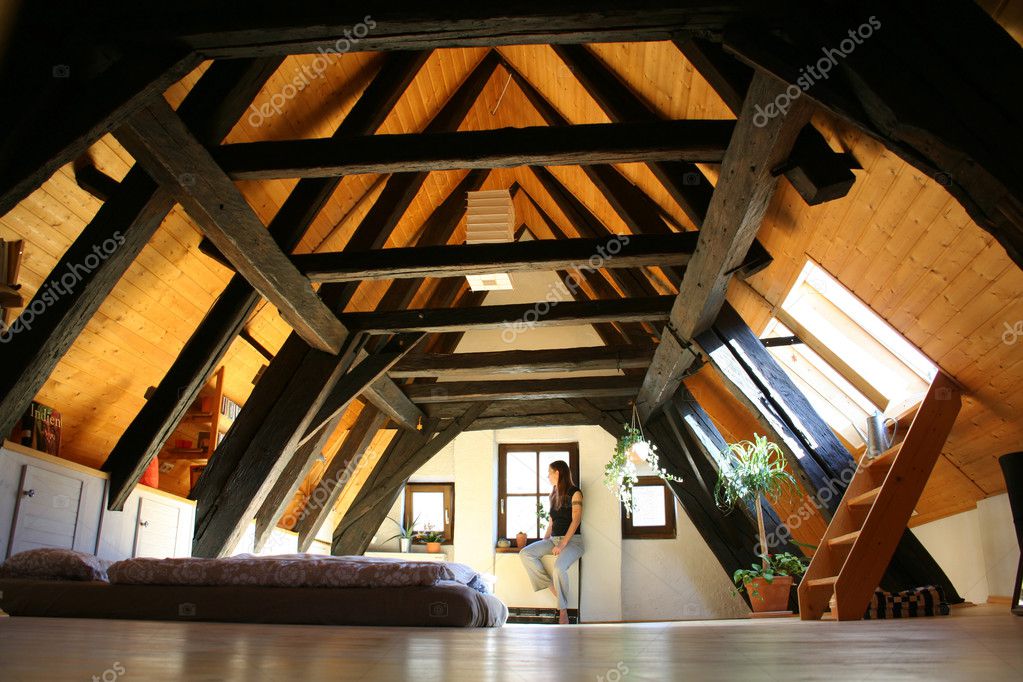

Дизайн загородного коттеджа в стиле охотничьего домика без потолка может быть даже более эффектным, чем стандартная деревянная избушка с тяжелым потолочным перекрытием.

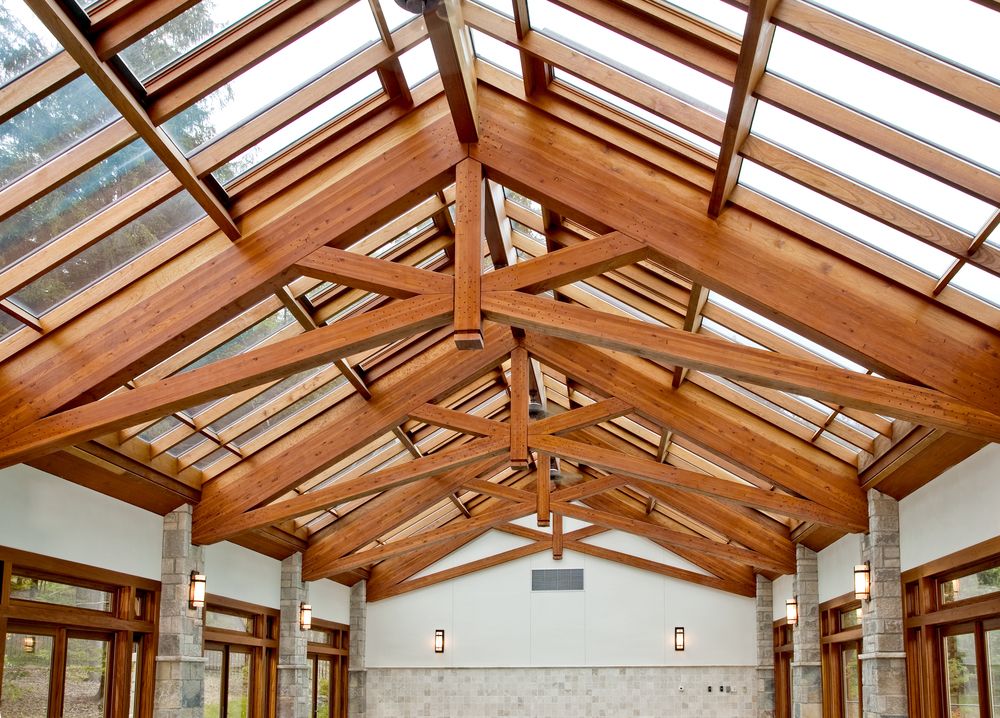

Идея строения с крышей и без потолка идеально подойдет для обустройства закрытой веранды или зимнего сада. Правда, в подобной постройке нет утепления крыши и стен, а большая часть поверхности закрыта монолитным поликарбонатом.

Несмотря на тепличную схему пристройки, веранда получается очень удобной, особенно для отдыха в вечернее время суток. Импровизированной гостиной можно пользоваться и зимой, тем более что установка чугунной печи с выводом трубы через крышу не представляет особой технической проблемы.

Заключение

Крыша без потолка в жилом доме выглядит еще достаточно непривычно. Подобная схема лишь недавно стала популярной в гостевых помещениях, охотничьих и рыбачьих домах ландшафтных гостиниц. Комфортные условия проживания и интересный интерьер привели к тому, что многие строительные компании активно стали внедрять крыши без потолка в проектах домов для постоянного проживания.

Крыша потолок без чердака — обустройство

Сейчас становится все популярнее конструкция дома, в которой не предусмотрено чердачное помещение. В этом случае, крыша служит одновременно и как потолок, а дом без чердака будет выше и просторнее. Однако, такое решение вызывает некоторые сложности в плане сбережения тепла и обустройства соответствующей теплоизолирующей конструкции.

Способы обустройства утепляющего слоя

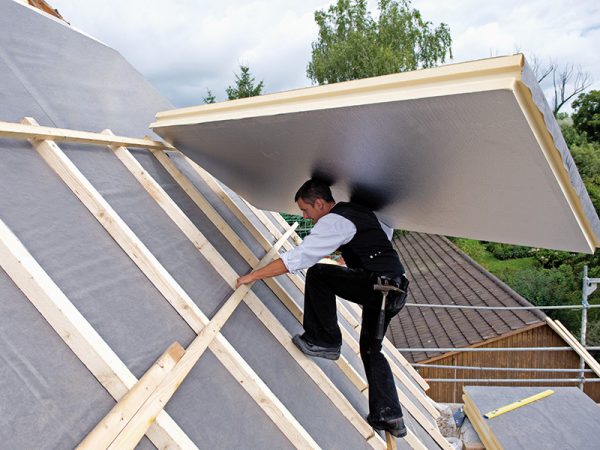

При возведении кровли можно использовать наружный вариант укладки утеплителя. Однако, это возможно только на этапе строительства дома – никто не будет разбирать уже готовую кровлю, чтобы проложить там утеплитель. Поэтому, чаще применяют другой подход – внутреннее утепление. Независимо от выбранного способа, необходимо правильно уложить все сопутствующие материалы и примерное их расположение показано на схеме ниже.

Выбор утеплителя

Утепляющих материалов на рынке представлено очень большое количество. Выбирать нужно исходя из ваших финансовых возможностей, но, в первую очередь нужно учесть, что такая кровля должна быть очень теплой, так как дополнительной защиты от холода в виде чердака уже не будет. Поэтому, выбирать лучше из проверенных временем и достаточно эффективных вариантов:

  • Минеральная вата
  • Пеноплекс
  • Напыляемый пенополиуретан

Любой из данных теплосберегающих материалов обладает характерными плюсами или минусами, однако, все они могут обеспечить качественное утепление кровли, одновременно служащей потолком жилого помещения.

Минвата

Для монтажа этого вида теплоизоляции понадобится приобрести дополнительно особенную пленку – мембрану. Которая пропускает влажный воздух только в одну сторону. Кроме пароизоляционной мембраны, понадобится и плёнка для гидроизоляции теплоизолятора с наружной стороны. Они необходимы для того, чтобы обеспечить сохранность утеплителя и продления его срока службы. Пленки предотвращают попадание воды в утепляющий слой и деформацию минваты в следствии намокания.

Укладывается минеральная вата в проёмы стропильной системы таким образом, чтобы между плитами утеплителя и стропилами не оставалось зазоров. С наружной и внутренней сторон вата закрывается пароизоляционной и гидроизоляционной пленкой. С внешней стороны, под кровельным материалом, обязательно наличие вентиляционного зазора, позволяющего отводить наружу излишки влажного воздуха.

Пеноплекс

По своему составу, это практически родственник пенопласту. Метод изготовления материала другой, но, внешне и по своим свойствам эти утеплители очень похожи. Дополнительных материалов в виде пленок или мембран здесь не потребуется. Можно использовать такое утепления как при внешних работах, так и при утеплении изнутри.

Монтаж осуществляется в проемы между стропильными досками на клей или, что бывает чаще – на монтажную пену. Ей же заполняются все промежутки между отдельными плитами и остальные зазоры. Стоит помнить, что слой пеноплекса, обеспечивающий одинаковую изоляцию по сравнению с минватой будет намного тоньше.

Напыляемый утеплитель

Наносимый при помощи распылителя пенополиуретан – самое современное на сегодняшний день решение. Однако, его стоимость будет выше, чем у всех остальных вариантов. При этом, крыша и потолок, утепленные ППУ в доме без чердака, будут совершенно непроницаемыми для воздуха, так что, потребуется продумать систему вентиляции помещения.

В остальном, это будет одним из самых эффективных решений, так как напыляемый ППУ отличают отличные показатели сохранения тепла при минимальной толщине нанесенного материала. При этом, самостоятельно выполнять работы не потребуется – все сделают обученные люди, так как технология нанесения ППУ не так проста, как может показаться и для работ требуется специальное оборудование.

Инструкция по монтажу двухскатной крыши

Д вухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

  • Подходит большое количество типов кровельного материала;
  • Простота конструкции позволяет сделать данную крышу своими руками;
  • Возможность разместить второй (мансардный, чердачный) этаж;
  • Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

  1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
  2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
  3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
  4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
  5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
  6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
  7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

Схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки). Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа
  1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
  2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
  3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Крыша на балках перекрытия двухскатной

Крыша на балках перекрытия двухскатной

Вальмовая крыша на балках

Практически всегда постройка крыши создает массу вопросов о том, какой именно конфигурации и конструкции должен быть каркас, чтобы обеспечить минимальное давление на кровлю и при этом не создавать дополнительных изгибающих нагрузок на стены дома. Чаще всего проблему прочности решают использованием вальмовых вариантов каркаса. Она сложнее в постройке, но дает ряд интересных преимуществ. Даже внешний вид вальмовой крыши более приятен глазу, в то время как обычный двухскатный вариант с прямыми фронтонами создает впечатление определенной незаконченности.

В чем секрет использования четырехскатных крыш

Строят крышу с вальмами не из-за красоты, хотя это тоже важно. Вальмовую крышу можно рассматривать, как усовершенствованный вариант обычной двухскатной конструкции. Вальмы – это две наклонные поверхности практически всегда треугольной формы. Применение вальмовых вставок превращает основные боковые скаты в равнобедренные трапеции, смыкающиеся основаниями на верхнем коньковом брусе.

Вальмовая крыша всегда более предпочтительна по ряду причин:

  • Более симпатичного и эстетичного дизайна, придаваемого внешнему виду дома и всей усадьбе, особый стиль. Обычный двухскатный вариант, даже в богатом исполнении и отделке, конкурировать с эффектным «голландским» стилем не сможет;
  • Высокой стойкости каркаса к разнонаправленным ветровым нагрузкам. Это основная причина использования вальмовых конструкций крыши;
  • При правильном выборе параметров каркаса есть возможность создавать комфортабельные помещения мансардного типа.

Основной трудностью в изготовлении вальм является даже не столько сложность самой конструкции, сколько необходимость очень тщательного соблюдения и точного выполнения всех размеров рядовых и накосных стропил. Поэтому в каждом конкретном случае изготовлению вальмовой крыши предшествует тщательная деталировка и расчет размеров. Насколько это непростое дело, можно судить по приведенному ниже фото. Поэтому иногда каркас вальмовой крыши предварительно собирают на ровной горизонтальной площадке с подгонкой размеров всех элементов.

Особенности привязки вальмовой крыши на коробку здания

Выбор конкретных параметров крыши всегда связан с розой ветров на участке, ориентацией дома относительно окружающих построек и древесных насаждений, количеством выпадающих снега и дождя. Кроме того, учитываются размеры дома и разновидность кровельных материалов, которым предполагается зашивать скаты кровли.

В зависимости от размеров коробки здания, угла наклона скатов специалистами используются несколько разновидностей установки каркаса вальмовой крыши на стены:

  • Привязка стропил и силовых балок с опорой на мауэрлат стен. Это стандартный способ, простой и доступный для выполнения, укладка стропил на мауэрлат для вальмовой крыши в этом случае ничем не отличается от установки обычной двухскатной конструкции даже собственными силами;
  • Комбинированный способ,при котором нижняя часть стропильных ног стоит на деревянном брусе мауэрлата, центральный коньковый брус и часть массы деревянного каркаса через вертикальные стойки опирается на деревянный лежень и внутреннюю стену постройки;
  • Крепление каркаса крыши на балки перекрытия потолка. Наиболее сложный способ установки вальмовой крыши.

    Установка вальмовой крыши на мауэрлат

    Принцип установки четырехскатной вальмовой крыши такой же, как и обычной двухскатной конструкции. В обязательном порядке нужно предусмотреть гидроизоляцию под брус мауэрлата, правильно выровнять опорную поверхность по горизонту. Такой способ крепления применяется в небольших домах с отсутствием внутренних капитальных стен, на которые можно перенести часть нагрузки от стропильных ног. Тем не менее даже в упрощенных схемах вальмовая крыша требует точного расчета размеров каждой из стропил.

    Каркас крыши с вальмами отличается от обычной двухскатки наличием, так называемых диагональных стропильных ног, их положение и функции достаточно наглядны из приведенной схемы. Накосная стропильная балка вальмовой крыши упирается в наиболее прочное место — в угловое соединение двух стен. Поэтому важно правильно так соединить каждую пару диагональных балок между собой, и дополнительно с коньковым прогоном, чтобы срединная линия коньковой фермы была параллельной стенам здания,проекция линии на плоскость мауэрлата проходила точно через середины мауэрлатных поперечных брусьев.

    В этом случае нагрузка от снега и ветра будет оптимально распределяться между всеми силовыми элементами каркаса и, главное, – равномерно передавать усилие через мауэрлат на кирпичную или бетонную кладку стен дома. Это предупредит отрыв отдельных шпилек или даже разрушение самого бруса мауэрлата. Если в проекте дома предусмотрено использование висячих стропил, угол подъема или наклона ската желательно выдержать в пределах 50-55 о . Увеличение рекомендованных значений приведет не только к заметному удорожанию, но в отдельных случаях уменьшит полезное пространство под вылетом стропильных ног. Взамен хозяин получит хороший сход с крутого наклона вальмовой кровли снега, льда и воды.

    Кроме диагональных элементов, в подобной схеме обязательно используются шпренгели – угловые перемычки мауэрлатной рамы, и могут применяться подкосы – боковые наклонные опоры, усиливающие жесткость стропильной ноги. Как и в двухскатной крыше, стропила в точке смыкания на коньковой балке соединяются шпильками и ригелями. Аналогичным способом сращивают попарно стыки пары накосных балок и подкосов.

    Для формирования поверхности настила на вальмовой части крыши пространство между двумя диагональными стропильными ногами зашивают нарожными стропилами. Техника их установки на вальмовой плоскости сложнее, чем у рядовых балок, каждый элемент приходится подгонять в размер строго индивидуально. Зачастую даже тщательный расчет не дает ответа на вопрос, где и в какой размер выполнять точки врезки крепления, поэтому заготовки под нарожные балки приходится вымерять и вырезать с большим допуском.

    Крыша с опорой на балки перекрытия

    Не всегда вальмовую крышу можно опереть непосредственно на стены. Если кладка выполнена не из жесткого и прочного керамического или силикатного материала, использованы пеноблоки, газобетонные или арболитовые материалы, без опоры на балки перекрытия, скорее всего, не обойтись. Стены из подобных материалов не выдержат горизонтальной нагрузки от стропильных балок, и со временем верхняя часть кладки будет просто выдавливаться распирающим усилием от веса вальмовой крыши.

    Такой способ дороже и сложнее, требует большого количества качественного соснового бруса под балку. Работы с укладкой балочного перекрытия тоже стоят дорого и потребуют специальной подъемной техники.

    Что дает такой вариант привязки к стенам дома:

  • В связи с большим весом вальмовой крыши приходится использовать балки из деревянного бруса, обладающего большой прочностью. Например, для пятиметровых балок используется брус 10х20 см. Такая балка укладывается с шагом 60-65см на предварительно подготовленный контур мауэрлата. Автоматически формируется плоскость зашивки под потолок и пол для мансарды на втором этаже;
  • Набор балок увеличивает жесткость рамы мауэрлата под вальмовой крышей. Тем самым частично компенсируется распирающее усилие стропил;
  • Каркас вальмовой крыши получает своего рода днище из уложенного соснового бруса, тем самым резко увеличивается жесткость конструкции, ее способность противостоять самым неблагоприятным нагрузкам от снега и ветра.

    При укладке балок необходимо предусмотреть наличие вылета бруса за пределы стены. В продольном направлении это достигается путем укладки увеличенных на 1,5м брусьев, вдоль длинной стороны стен приходится дополнительно укладывать короткие метровые брусья. В результате по периметру стен дома получается своего рода «гребенка» из бруса, на который, собственно, и будут крепиться рядовые и нарожные стропильные элементы.

    В центре системы уложенных балок устанавливается прямоугольная рама из двух вертикальных брусов 10х15см, на которые опирается коньковый прогон. Для усиления раму дополняют подкосами из доски сороковки.

    В верней части каждой из стропил выполняется пропил паза 5*5см, с помощью которого стропильная нога опирается на конек. В нижней части стропила вальмовой крыши крепятся к выносу брусьев с помощью ригелей и коротких подпорок. Это значительно увеличит жесткость соединения ноги и бруса.

    Далее выполняется обшивка выступающих концов бруса с помощью доски, и размечается место установки диагональных балок. Под накосные балки устанавливают диагональные врезки из бруса, на которые и будут опираться силовые элементы вальмы. Размер накосных балок и точки врезки измеряются по факту. Это нужно, чтобы скомпенсировать прогиб или подъем углов площадки из уложенного бруса.

    Вторым важным моментом в разметке диагональных стропил является угол спила концов для плотного прилегания: в верхней части — к коньковой балке, в нижнем секторе — к распорке из бруса. В обязательном порядке диагональную балку усиливают вертикальной стойкой, опирающейся на брус в месте контакта со стеной.

    На завершающем этапе устанавливают нарожные стропила по каждому из треугольных скатов вальмовой крыши. Плоскость зашивается сосновой доской или вагонкой, в зависимости от размеров конструкции.

    Заключение

    Конструкция вальмовой крыши только кажется сложной. Вполне по силам освоить ее изготовление своими руками, но потребуется опыт и определенные знания. Поэтому для первых пробных шагов лучше выбрать несложный и дешевый вариант дачного домика или хозяйственной постройки.

    Как сделать двухскатную крышу дома: читаем во всех подробностях

    Двускатная, другое название щипцовая крыша – проста, надёжна, эстетична. При небольших усилиях её простота превращается в респектабельность. Но чтобы было над чем работать, в статье описана двускатная крыша своими руками пошагово, доступно, понятно.

    Подготовка и расчёты

    Важно понимать, что крыша дома — это сложный и важный конструктивный элемент. Для его возведения необходимо чётко просчитать количество материала, а также учитывать будущие нагрузки. Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши.

    В обязательном порядке рассчитайте точный объём материала, исходя из размеров крыши вашего дома. Можно приобретать материал с небольшим запасом, с учётом возможных ошибок и брака. Рекомендуется составить чертёж будущей конструкции. Для этого, кстати, можно воспользоваться современными компьютерными программами, которые помогут подсчитать количество необходимого материала. После расчётов переходим к непосредственному выполнению работ.

    Двускатная крыша дома своими руками — варианты конструкций

    Двускатные крыши могут иметь висячую или наслонную конструкцию. Они различаются между собой расположением подпорных и крепежных элементов.

    Видео: основные элементы стропильной системы крыши

    Висячая стропильная конструкция крыши

    Если в доме отсутствуют капитальные перегородки, и стропильная система будет опираться только на боковые стены, то используется более легкая висячая конструкция крыши. Она может использоваться в том случае, если расстояние между стенами составляет от 6 до 14 м. Так или иначе, висячие стропила дают достаточно большую нагрузку на боковые капитальные стены, поэтому, чтобы ее снизить, применяют различные горизонтальные или диагональные соединительные элементы. Они скрепляют между собой стропила и имеют различные названия: подкосы, затяжки, бабка или ригель.

    Основные схемы висячей стропильной конструкции

    Поддерживающие систему элементы могут быть закреплены к стропилам или коньковой балке в любом месте системы. Например, затяжки, установленные в нижней части стропил, могут быть использованы как балки перекрытия строения.

    Нужно отметить, что для стропил и затяжек нужно выбирать достаточно толстые заготовки, тем более, если на чердаке будет расположено жилое помещение. Доски для стропил выбираются размером ориентировочно 55 × 200 мм, но точно рассчитать систему и сечение всех ее элементов может только специалист.

    Крепление стропил и затяжек к мауэрлату

    Монтаж стропильной висячей системы проводится последовательно:

    • На несущие противоположные стены строения настилается гидроизоляционный материал — обычно это рубероид в несколько слоев.
    • Сверху него закрепляется анкерами мауэрлат. Это мощный брус, на который будут опираться и закрепляться стропила. На него же укладывается стягивающий брусок, который также будет являться балкой перекрытия. Обычно размер для мауэрлата выбирается брус сечением в 120 × 120 или 150 × 150 мм.
    • Далее на расстоянии друг от друга в 500 ÷ 600 см встык к мауэрлату, на несущую стену, укладываются балки чердачного перекрытия.
    • Для удобства и безопасности дальнейшей работы на балки перекрытия укладывается дощатый настил. Получится отличная площадка, на которой можно будет скреплять стропила между собой.
    • Стропила могут скрепляться двумя способами. В первом из них углы этих элементов срезаются под выбранным углом и скрепляются деревянными накладками или крепежными пластинами.
    • Во втором случае на концах стропил вырезаются пазы в полдерева, которые накладываются друг на друга и скрепляются болтом. Для жесткости детали могут быть скреплены ригелем. Иногда пазы не вырезаются, а стропила просто скрепляются между собой, также с помощью болтов — этот способ называется креплением внахлест.

    Способы крепления пары стропил между собой

    • Когда будет скреплены первые два стропила, их необходимо тщательно выставить на мауэрлате, так как от этого будет зависеть ровность выставления и закрепления всех остальных стропил.
    • Для того чтобы первые и последующие пары устанавливались правильно, в них вырезается паз, который позволит плотно встать стропилу на мауэрлат.

    Паз на стропиле для стыковки с мауэрлатом

    • Кроме пазового соединения, для жесткости установки стропил используют металлические уголки, которыми они фиксируются к мауэрлату с помощью саморезов.
    • После установки первой пары противолежащих стропил, второй устанавливают такую же «связку» с другой стороны строения.
    • От одной пары к другой поверху натягивается шнур — он и станет уровнем, по которому можно будет равнять остальные стропильные пары.

    Крепление стропил к мауэрлату

    Для того, чтобы статья про двускатную крышу оставалась кратной пошаговой инструкцией пошаговую информацию по креплению стропил к мауэрлату мы вынесли в отдельную пошаговую технологию — ссылка на материал.

    А про, то как крыть крышу профнастилом — читайте на нашем портале.

    • После того как стропила будут установлены, их скрепляют между собой коньковым брусом, который устанавливают снизу.

    Коньковый брус, соединяющий стропила

    • Далее, на стропила монтируют затяжки. Если чердачное помещение будет жилым, то затяжки располагают высоко, чтобы впоследствии они стали основой для потолка.
    • Если же помещение будет обычным чердаком, то затяжки могут быть установлены и ниже или использованы другие усиливающие элементы, например, стойки или откосы, которые соединяют стропила и балки перекрытия.

    Для усиления конструкции могут применяться и другие элементы

    • Для жесткости конструкции все соединения закрепляются не только гвоздями или саморезами, но и усиливаются металлическими пластинами, уголками и скобами.
    • После того как стропильная система будет закончена, доски пола чердака прикручиваются или прибиваются к перекрывающим балкам, а далее можно переходить к обустройству кровли.
    Видео: монтаж висячей стропильной системы

    Наслонная конструкция двускатной крыши

    В том случае, когда в здании имеются внутренние капитальные перегородки, то для него больше подойдет наслонная стропильная система, так как она может иметь упор не только боковые несущие стены, но и на внутренние. Наслонная система монтируется проще висячей, и основной опорной точкой для нее служит конек. Но прежде чем проводить монтаж стропил, как и в висячей системе, на стены укладывается гидроизоляция и мауэрлат.

    Принципиальная схема наслонной конструкции стропильной системы

    Безраспорная наслонная система может монтироваться различными способами:

    Металлические накладки для скрепления стропил

    • В этом случае стропила закрепляются на коньке металлическими накладками и болтами. С другой стороны стропила соединяют с мауэрлатом подвижным креплением.

    Крепление стропил встык с двух сторон к коньковой доске

    • Во втором случае стропила прикрепляются к коньку с двух сторон, а к мауэрлату — способом врубки в него. Иногда они фиксируются дополнительно, при помощи проволоки, к внутренней части стены.

    Соединение стропил с помощью жестких деревянных накладок

    • Третий вариант жесткого крепления осуществляется с помощью брусков или досок, которые монтируют по горизонтали к стропилам, тем самым надежно соединяя их между собой. В нижней же части стропила могут крепиться по-разному: подвижным соединением, металлическим или же с помощью врубки в мауэрлат.

    Подвижное соединение стропил с мауэрлатом

    Используя эту систему устройства крыши с плавающими креплениями стропил, можно снять напряжение с конструкции стен и защитить их от преждевременных повреждений.

    Именно плавающее крепление является отличительной чертой наслонной стропильной системы.

    Распорную систему при устройстве наслонной конструкции тоже иногда используют. В этом случае нижняя часть стропил жестко закрепляется на мауэрлат, а снятие нагрузки со стен возлагается на установленные затяжки и подкосы.

    Эту систему нельзя назвать полноценно ни висячей, ни наслонной — она является комбинированным вариантом, включающим в себя элементы одной и другой.

    Когда стропильная система будет установлена, на нее можно закреплять конструкцию для кровельного покрытия.

    0 0 голоса

    Рейтинг статьи

  • если крыша уже покрыта, как сделать своими руками в деревянном доме, прокладка кровли минватой и утепление по стропилам, как утеплить шиферный потолок, виды утеплителей

    При строительстве или ремонте частного дома обустройство крыши является одним из самых важных этапов. Если ее неправильно спроектировать, то осадки будут скапливаться на ней, что составит лишнюю нагрузку и будет способствовать порче кровельного материала. Если неправильно уложить кровлю, то в швы будет попадать влага и со временем она протечет в дом, а если не утеплить крышу изнутри, то холодный воздух очень быстро попадет в помещение и не даст его полноценно прогреть никакими средствами, то есть жить в таких условиях круглый год будет невозможно.

    Физические факторы: воздействие

    Любой дом, который используется под жилье, должен отвечать определенным требованиям, чтобы проживать в нем было уютно и комфортно. Важно правильно заложить фундамент, чтобы дом не давал усадку и не трескался, утеплить его и возвести крышу. Выбор покрытия очень важен, поскольку от него зависит вес, который распространяется на дом, время на выполнение работ по перекрытию и стоимость. Кроме всего этого, необходимо позаботиться и об утеплении внутренней стороны крыши, чтобы конструкция дома оставалась максимально надежной, а жильцы чувствовали себя комфортно в любое время года.

    В разных климатических условиях на постройки воздействуют разнообразные факторы.

    Для наших широт характерными будут:

    • осадки в виде дождя;
    • снег, крупа и подобные явления;
    • град;
    • обледенение кровли;
    • активное солнце;
    • сильный ветер.

    Чтобы выдержать все эти негативные факторы, крыша должна быть покрыта достаточно плотными материалами, которые смогут надежно защищать дом в течение многих лет.

    Частный дом представляет собой конструкцию, которая состоит из основного этажа и чердака. Если крыша не утеплена, то через потолок уходит до 15% тепла из помещения в холодное время, что вызывает необходимость усиленно отапливать комнаты. Кроме этого, имея утепленный чердак, это пространство при желании можно сделать жилым и использовать как комнаты определенного назначения. В условиях большой семьи это идеальный вариант.

    Процессы внутри

    Для того чтобы правильно утеплить частный дом и сделать крышу полноценным защитным механизмом как для основного помещения, так и для чердака, нужно уметь правильно выбирать материал для утепления. Обычно подбор происходит исходя из физических процессов, протекающих внутри, под крышей.

    К наиболее важным относятся несколько.

    • Теплообмен, который возникает вследствие разных температур в доме и за его пределами. Если крыша не утеплена, то часть тепла уходит через крышу, а утеплитель препятствует этому процессу и сохраняет оптимальные показатели температуры в помещении.
    • Влагообмен, который возникает от самого человека, его дыхания, испарений от температуры тела до процессов приготовления пищи, когда пары поднимаются к потолку, неся на себе частички влаги, которые выводятся через кровлю. Если крыша утеплена, уровень влажности остается оптимальным, а ненужные запахи можно убрать при помощи вентиляции.

    При утеплении крыши можно уберечься от перепадов температур внутри помещения, потому как утеплитель имеет свою собственную температуру, которая зачастую немного выше той, что на улице, и не дает теплу здания выйти наружу, что избавит от необходимости дополнительного отопления, которое требует резервных финансовых средств.

    Изоляционный слой помогает избежать конденсата, который образовывается при контакте горячего и холодного воздуха, потому укладка его вместе с утеплителем поможет сохранить его внешний вид и работоспособность. Правильно выполненные работы увеличивают срок эксплуатации постройки почти в два раза и минимизируют необходимость проведения ремонтных работ каждый год.

    Необходимость или прихоть?

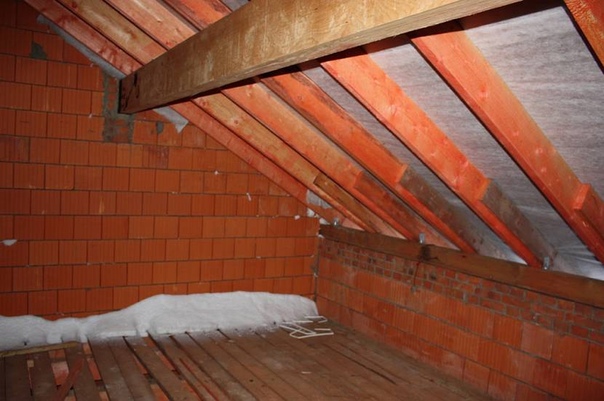

    Частный дом зачастую имеет скатную крышу, которая образует чердачное пространство поверх основного жилого этажа. Если нет никакого утепления, то проживание в таких условиях будет весьма некомфортным ввиду отсутствия тепла в холодное время года. Если чердак оформляется в виде жилого этажа – той же мансарды, то процесс утепления должен быть обязательным.

    Любой кровельный материал не сможет защитить так, как пенопласт, минеральная вата или другой тип покрытий. Кроме самого утеплителя, важно использовать пароизоляционную пленку, которая справится с разного рода испарениями.

    Если игнорировать установку утеплительного покрытия, то кроме холода в доме, очень скоро начнутся проблемы со стропильной системой крыши, которая будет прогнивать и возникнет риск обвала. Тот же эффект можно наблюдать и при неправильной технологии установки или неточном выборе утеплителя. Если неправильно выбрать толщину стоя утепления, то вместо защиты будет оказываться обратный эффект. В нормальных условиях при разности температур осуществляется защита от конденсата, вывода тепла, что дает возможность чувствовать себя комфортно в любую погоду.

    Если нарушена толщина и выбран тонкий утеплитель, то на нем будет образовываться чрезмерно большое количество конденсата, который будет способствовать быстрому гниению стропил и нарушению микроклимата помещения.

    Несоблюдение норм опасно и для здоровья, и для безопасности, так как конструкция крыши может обрушиться. Выбор материала, которым нужно утеплять, зависит от самых разнообразных факторов, которые важно учитывать, чтобы иметь возможность самостоятельно установить то, что нужно. Если возникают трудности с выбором утепления или его установкой, лучше обратиться к профессионалам и получить исчерпывающую консультацию и помощь в монтаже.

    «Пирог» крыши: какой он?

    Правильно сконструированная кровля предполагает большое количество слоев различных материалов, которые накладываются друг на друга, что напоминает пирог – отсюда и такое название. Основа строительного «пирога» – это стропилы, на которые уже идет укладка всех остальных слоев.

    Чтобы правильно выложить все слои, важно знать их правильную последовательность, которая выглядит так:

    • Кровля.
    • Обрешетка, на которой будет производиться монтаж финишных материалов. Укладываться может всплошную или с зазорами.
    • Контробрешетка в виде брусков, которая служит для вентилирования пространства под самой кровлей.
    • Пленка для гидроизоляции.
    • Материалы для теплоизоляции.
    • Слой материала для пароизоляции.
    • Создание обрешетки, куда монтируются изоляционные материалы и внутренняя обшивка.
    • Материал для внутренней обшивки.

    Если правильно уложить «пирог», то можно избежать потерю тепла из жилого помещения в холодный сезон, а также это поможет от перегрева пространства в сильный зной. Гидроизоляционный слой будет способствовать защите утеплителя от влаги, поступающей извне, а пароизоляционный слой защитит от разного рода испарений.

    Скатная крыша – достаточно распространенный тип, потому для нее нетрудно будет подобрать все необходимые материалы. Положительным моментом высоких чердаков является удобство работ по их утеплению и возможность обустроить полноценное жилое пространство.

    Без дополнительных работ находиться в нем будет крайне неприятно – зимой очень холодно, а летом слишком жарко.

    Требования к материалам и их функции

    Для проведения качественных работ необходимо правильно выбирать материалы. Именно от них будет зависеть, насколько точно получится сделать комфортные условия для проживания и обезопасить опоры кровли. Выбор будет зависеть от региона расположения постройки, ее величины, назначения, а также средств, которые есть на покупку материалов.

    Различают четыре основных способа утепления.

    • Использование минеральной ваты, что является наиболее часто используемым материалом ввиду его свойств. Лучше всего приобретать базальтовую разновидность. В магазине желательно получить сертификат качества, чтобы точно знать, что продукция безопасна и отвечает всем нормам и стандартам. Есть разновидности, имеющие более легкий вес, они пригодны для работы в условиях самостоятельного утепления помещения. Положительными качествами ваты можно считать негорючий состав и отталкивание влаги, что соответствует главной задаче данного слоя. Кроме этого, ее не любят грызуны, а значит, можно не переживать, что в доме может кто-то завестись, особенно на крыше.

    Из минусов можно отметить достаточно высокую стоимость, но она сполна компенсируется положительными сторонами.

    • Применение стекловаты. Еще некоторое время назад этот материал считался основным для утепления крыши, но из-за некоторых опасных свойств ей очень скоро нашли более безопасные аналоги. Теплоизоляция стекловаты неплохая, а эффективность очень высока. Во время работы с таким материалом очень важно соблюдать все правила безопасности, а именно использовать защитный костюм, перчатки, очки. Важно закрыть носоглотку и глаза, чтобы в них не попали кусочки стеклянной пыли.

    Люди с аллергией не смогут жить в таком доме, потому нужно уметь правильно выбирать тип внутреннего утепляющего покрытия.

    • Полимерное утепление крыши – это специальные плитки из пенопласта и пенополистирола. У них есть как преимущества, так и недостатки. Это недорогой вариант, потому его может позволить себе любой, но если разобраться в минусах, то стоит хорошо подумать о приобретении такого утепления. Эти материалы очень легко воспламеняются, и при горении от них исходит большое количество дыма, который очень опасен для человека.

    Обычно к такому типу прибегают в случае, когда другие варианты использовать не получается.

    • Утепление керамзитом. Этот материал очень часто используется для утепления пола и имеет хорошие теплоизоляционные свойства, но для крыши его применять очень сложно ввиду тяжелого монтажа. Обычно только опытные работники могут совладать с ним, чтобы сделать внутреннее утепление потолка в доме.

    Если рассматривать альтернативные варианты, то среди них выделяют пенополиуретан, который может использоваться в двух состояниях – в виде плит и пены. Плиты для обустройства потолка желательно не брать, потому как работать с ними неудобно и они имеют очень высокую стоимость. В то же время жидкий или вспененный полиуретан легок в нанесении и имеет ряд преимуществ. С его помощью можно заполнять пустоты любых форм и габаритов, очень хорошо забиваются щели и линии проемов. Если остальные материалы нужно резать и добиваться максимального прилегания, то в этом случае пена сама ложится, главное – ее правильно и ровно распределить.

    Очень удобно применять пену для кровли из шифера или ломаных конструкций, когда на крыше много перепадов и каркас имеет значительные различия. Еще одним значительным плюсом можно считать автономность от гидро- и теплоизоляции, которые не нужны для пенополиуретана. Кроме этого, материал имеет отличные показатели по противодействию горючести, что обеспечивает безопасность дома.

    Как выбрать?

    Выбирая материал для утепления важно понимать, на что именно стоит обращать внимание, какие показатели будут играть решающую роль в подборе того или иного вида.

    Основными критериями являются:

    • Масса материала. Тяжелый утеплитель будет служить дополнительной массой на сам дом, что скажется и на стропилах крыши, и на постройке в целом. Если дом построен из качественного кирпича или пеноблоков, то можно позволить усиленное утепление, но в этом случае нужно сделать стропилы более мощными, чтобы они выдержали большой вес.
    • Показатель теплопроводности. Чем ниже цифры, тем лучше для кровельного материала. Если показатель примерно равен 0.04 Вт/м*с, то это будет оптимальным вариантом.
    • Показатель устойчивости к воздействию неблагоприятных факторов внешней среды.
    • Плотность материала, которая влияет на теплопередачу материала. Если плотность низкая, увеличивается пористость утеплителя, что снижает теплопроводность и ведет к возрастанию теплоизоляционных свойств.
    • Способность к поглощению влаги. Для того чтобы отталкивать влагу, любой утеплитель можно обработать гидрофобным веществом. Некоторые материалы уже продаются с такой пропиткой.
    • Показатели горючести, что является важнейшим фактором для обустройства крыши.
    • Возможность оказывать противодействие низкому уровню температуры.
    • Устойчивость к воздействию химических элементов.
    • Экологичность материала.

    Рассмотрев все эти показатели, самым оптимальным вариантом будет использование минеральной и стекловаты. Продается стекло- и минеральная вата в виде рулонов или плит. Минватой утеплять безопаснее, потому как она более устойчива к возгоранию.

    Если рассматривать современные утеплители, наиболее прогрессивной технологией будет обшивка крыши пенофлексом. Это прочный и легкий блок, который можно легко установить на любую поверхность, будь то стена или потолок. Отрезать нужный кусочек можно обычным ножом.

    Кроме этого, отличительными являются и условия хранения пенофлекса, который может находиться на улице в любую температуру, но лучше, чтобы на нем была упаковка.

    Удобно использовать пеноплистирол, который еще называется пеноплексом, в помещениях с неблагоприятными условиями, потому как он их не боится, также в нем не начнут развиваться разнообразные микроорганизмы. Очень важной чертой является экологичность данного утеплителя. Он не выделяет никаких вредных запахов и испарений и совершенно безвреден как для взрослых, так и для детей.

    Подготовка

    Для проведения утеплительных процедур важно четко понимать, с какой крышей предстоит работать. Правильно определив порядок работ, можно быстро и качественно произвести утепление крыши. Стоит учитывать и материалы, которые будут под рукой во время работы. Важно четко для себя понять, с чем именно предстоит работать и что делать.

    Если процесс утепления стал полностью понятен, то справиться можно абсолютно с любой крышей, будь-то у сельского домика или большой виллы у моря. Для того чтобы проводить утеплительные работы, важно подготовить саму крышу к этому.

    Для этого есть определенный порядок действий, который включает:

    • осмотр стропильной системы, чтобы можно было вовремя выявить испорченные доски и заменить их;
    • обработка деревянных конструкций антисептиком;
    • проверка коммуникаций, если они располагаются под крышей. Это касается трубопровода и проводки.

    Как только крыша будет готова, нужно проверить наличие всех материалов, при помощи которых будет производиться утепление, подготовить инструменты, и только после этого можно приниматься за работу. Рабочий процесс имеет свои правила и закономерности, которые необходимо знать, чтобы не совершать ошибки и получить хороший и качественный результат.

    Процесс пошагово: как сделать?

    Чтобы работа проходила быстро и эффективно, важно хорошо подготовиться, прочесть статьи по теме, посмотреть видеоролики, чтобы наглядно увидеть, что и зачем делается в процессе работ по внутреннему утеплению крыши.

    Алгоритм проведения работ сводится к четырем моментам.

    • Монтирование гидроизоляционного слоя. Эту задачу стоит совершать в момент покрытия кровельным материалом. Гидроизоляция монтируется по стропилам так, чтобы было небольшое провисание. Шиферный дом предполагает укладку данного материала сразу на изоляцию. Важно правильно уложить гидроизоляцию – ее гладкая сторона должна быть сверху. Полоски материала нужно заклеить при помощи скотча, чтобы со временем не образовались щели. Только после этого на стропилы набиваются контррейки, к которым будет производиться монтаж обрешетки. На готовые доски и нужно укладывать кровельный материал.
    • Монтаж теплоизоляции. Важно выбрать теплоизоляционный мат с необходимой толщиной, и уложить его между стропилами. Материал укладывается в распорку или на черновую подшивку, которая изготовляется из реек небольшой ширины, лески и веревки, которые крепятся при помощи гвоздей к стропилам. Маты теплоизоляции занимают свободное место, а лишние кусочки вырезаются.

    Если нужно максимально качественно утеплить комнату, маты укладываются, смещаясь с каждым рядом в сторону.

    • Размещение пароизоляционного слоя. Этот материал состоит из гладкой стороны, которая размещается к утеплителю, и более шершавой, которая направлена к самому зданию и выполняет забор паровых выделений из помещения. Укладка такой пленки является важным моментом для полноценной ее работы. Процесс монтажа происходит при помощи степлера. В этом случае можно обойтись без контробрешетки, но все стыки важно проклеить при помощи скотча.
    • Процесс установки профилей и направляющих брусков. Эти материалы служат основой для монтирования декоративных элементов и вентиляции, которая необходима для правильной работы утепления.

    Технология работ будет похожей, будь это дача, где в доме плоское перекрытие, или большой загородный дом, где выстроена двускатная крыша. Правильный выбор материалов и монтаж в нужной последовательности дадут необходимый результат.

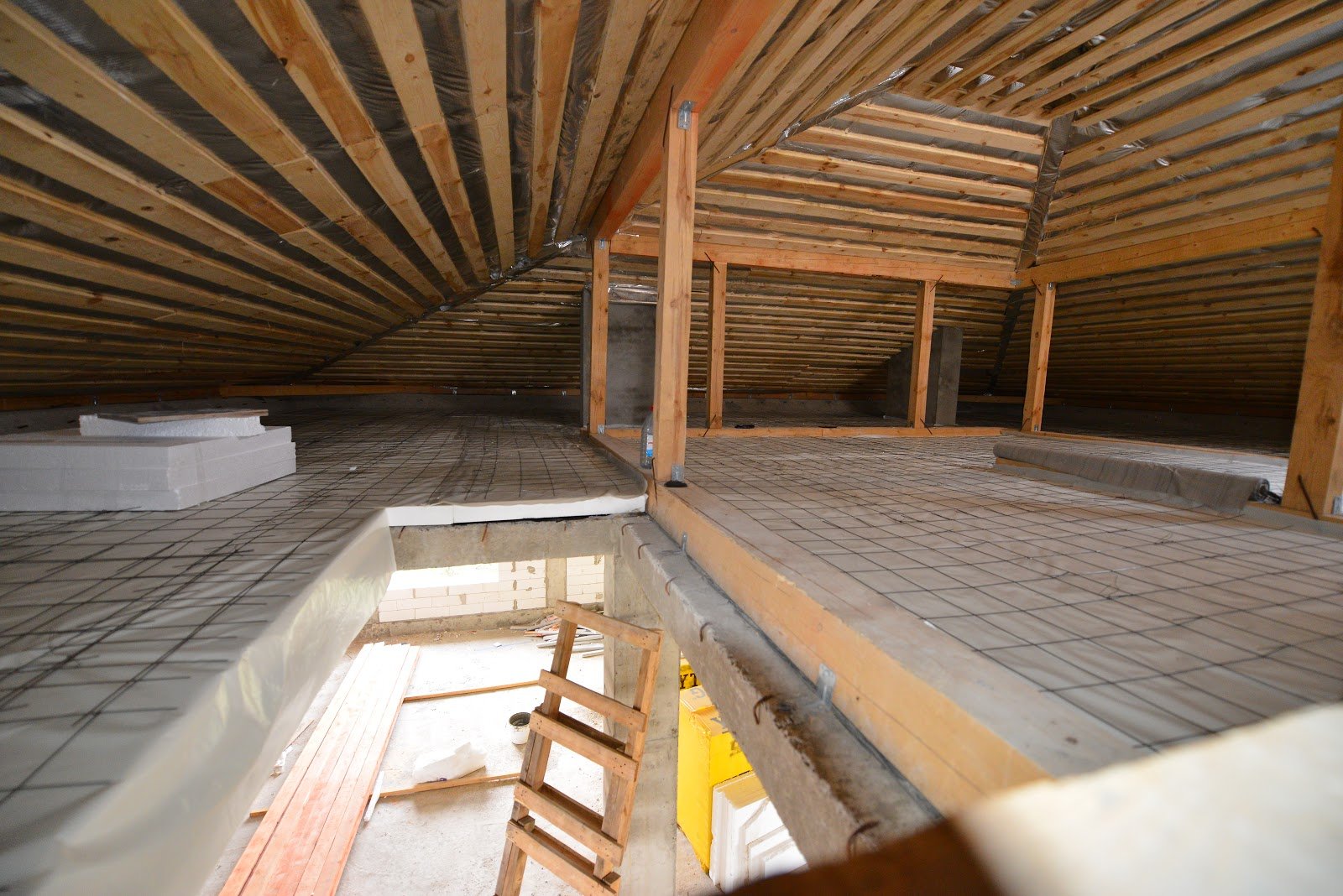

    Чердачные перекрытия

    Выбирая утепление для чердачного перекрытия, нужно учитывать его теплозащиту, прочность и устойчивые качества по отношению к неблагоприятным явлениям внешней среды. Важно учитывать и тип перекрытия, материал, из которого оно сделано. Бетон с деревом располагают своими особенностями.

    Процесс монтажа утеплителя зависит от материала, если это минеральная вата, то лучше использовать толстые слои (около 20 см), но если есть желание создать повышенную теплоизоляцию, можно увеличить толщину до 30 см. Укладка ваты происходит только после того, как была размещена пароизоляция. Ее лучше всего настилать под перекрытием из досок или бруса, чтобы они не впитывали влагу и не гнили. Если не удалось положить сплошной кусок пароизоляции, его нужно склеить скотчем.

    После этого начинается работа с утеплителем, который помещается в деревянный каркас так, чтобы заполнить все свободные места. Как только минеральная вата была размещена, сверху идет укладка гидроизоляции, которая не дает вате впитать лишнюю вату. Особенно важно это сделать, если следующим шагом будет заливка бетона, когда планируется 2 этаж в постройке. Вместо бетона можно сделать настил из ОСБ-плит. Именно таким образом можно утеплить чердак и при желании сделать его жилым помещением.

    Скаты

    Утеплить скаты можно различными способами, выбор которых зависит от конструкции стропил, их высоты и умений того, кто будет работать с поверхностью.

    Есть всего три варианта, как можно утеплить скатную крышу:

    • с теплоизоляцией, которая располагается между стропилами, каркас должен быть вровень с утеплением;
    • с теплоизоляцией между и над стропилами, каркас обернут со всех сторон утеплением;
    • с теплоизоляцией между и под стропилами, каркас не утеплен.

    Утепление скатной крыши лучше всего проводить при помощи матов из минеральной ваты или же с основой из стекловолокна. Монтаж крыши может производиться как изнутри, так и снаружи. Различаться будут только слои и их порядок укладки. При внутренних работах крыша утепляется при помощи слоя гидроизоляции, на который уже укладывается сам материал утепления, и после этого натягивается пароизоляционная лента.

    Ломаная крыша представляет собой особую конструкцию, которую нужно уметь правильно утеплить, особенно если вся процедура будет выполняться своими руками. Зная технологию и правильное расположение слоев, можно получить качественно выполненное кровельное покрытие, которое будет защищать дом от потери тепла и проникновения влаги и поможет создать внутри комфортный микроклимат.

    Плоская кровля: особенности работ

    Если есть необходимость утеплить плоскую крышу, то монтаж соответствующих материалов зачастую производится уже после того, как кровля установлена. Работы ведутся внутри помещения, и после их завершения высота потолков существенно понижается, что является ощутимым недостатком при всех остальных преимуществах.

    Перед началом работ важно продумать, как именно будет освещаться чердачное помещение.

    Утепляем плоскую кровлю путем набивания брусков по всей длине помещения, после чего их нужно разделить на квадраты, в которые и будет помещаться теплоизоляционный материал. Удерживать его в ячейках можно шнуром или приклеив к поверхности, что менее желательно. Шнур можно будет убрать, когда все зазоры будут закрыты пеной, которая и будет удерживать утеплитель на месте.

    Первым слоем всегда должен быть теплоизоляционный слой, а последним – пароизоляционный, что в сумме даст необходимый результат сухой и теплой крыши. Если не использовать защитные слои, то утеплитель очень скоро придет в негодность и перестанет выполнять свои функции.

    Когда работа с утеплением окончена, нужно обратить внимание на проводку. Если она там присутствует, только после этого приступить к установке светильников и декоративной отделке помещения.

    Полезные советы

    Если чердак представляется как большая и холодная комната, можно использовать утеплители разного рода, после чего в этом помещении можно будет жить. Укладывать теплоизоляционный материал можно как во время строительства крыши, так и после этого. Если крыша уже покрыта шифером или другим материалом, то работы производятся изнутри, что меняет расположение слоев во время укладки утепления.

    При работе со стекловатой необходимо использовать защитные средства, чтобы частички стекла не попали в глаза или нос. Выбор современных материалов не всегда является наиболее приемлемым хотя бы по причине их дороговизны.

    Правильный порядок действий по укладке всех слоев позволит утеплить помещение любому человеку, даже непрофессионалу.

    Еще больше советов по утеплению крыши изнутри смотрите в следующем видео.

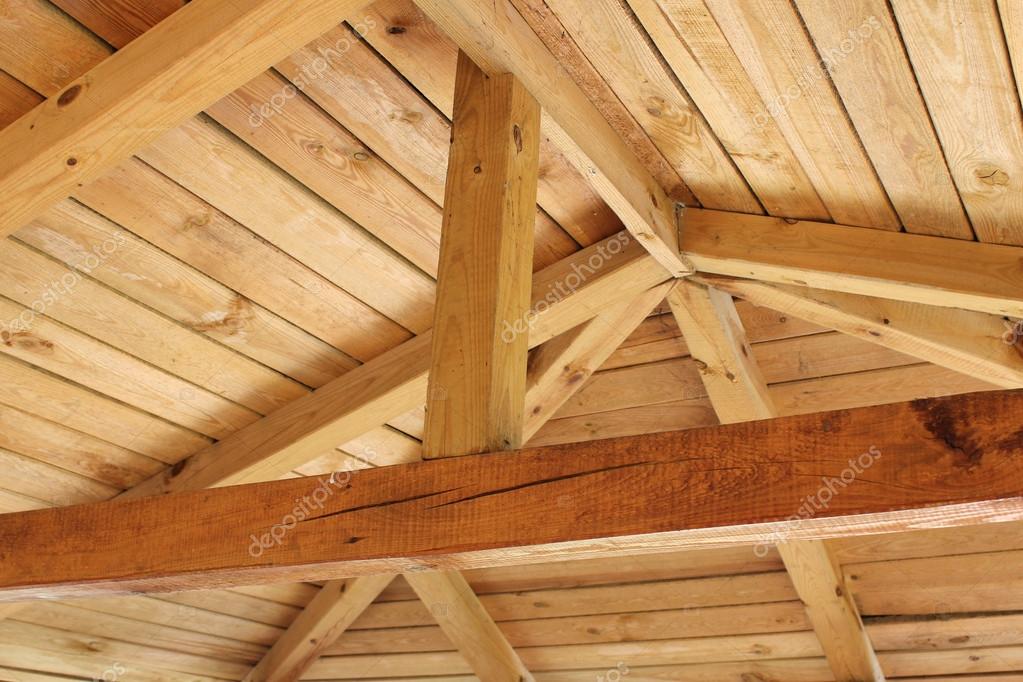

    Потолочные балки и балки | СТРОЙКА

    Потолки в большинстве современных домов состоят из деревянных балок и балок.

    Что такое потолочные балки и балки?

    В обычной конструкции с легким каркасом и обычном каркасе крыши потолок строится с использованием деревянных балок и балок, которые проходят по всей длине и ширине потолка. Другие материалы, такие как металл и бетон, также могут быть задействованы в изготовлении потолка. Балки и балки создают потолок комнаты и поддерживают потолочную облицовку (видимую часть).Потолочные балки также помогают закрепить стены, чтобы предотвратить их обрушение внутрь или наружу, и помогают удерживать крышу.



    Как устроены балочные потолки?

    Изготовление потолочных балок является частью общего процесса возведения каркаса вашего дома. После того, как каркас стены поднялся, можно установить потолочные балки. Балки проходят горизонтально между противоположными стенами и крепятся к вершинам стен с помощью настенной пластины. Строительные нормы определяют, сколько балок необходимо установить, расстояние между ними и какой толщины они должны быть.После того, как балки были построены, устанавливаются другие балки, которые помогают поддерживать стены и крышу вашего дома.



    Из каких частей состоят балочные потолки?

    Обычные каркасные потолки обычно состоят из трех основных компонентов. Это:

    • Балки — Это горизонтальные элементы, идущие от стены к стене.
    • Подвесные балки — Они проходят перпендикулярно верхней части балок, соединяя их вместе.
    • Распорные балки — устанавливаются между балками для поддержки стоек крыши.



    Чем обшиты внутри дома?

    Обычно потолочные балки и балки обшивают гипсокартоном, чтобы создать ровную поверхность потолка. Для облицовки лаг и балок могут использоваться и другие материалы, в том числе металл и древесина. Существует множество вариантов отделки потолка и облицовки.



    Какова несущая способность потолочных балок?

    Если у вас нет плоской крыши, потолочные балки и подвесные балки служат только для поддержки потолка.Нагрузку скатной крыши они не выдержат — это роль подкосных балок.



    Преимущества

    • Стандартный процесс кадрирования с несколькими сюрпризами
    • Относительно дешевый
    • Варианты будущей модификации

    Недостатки

    • Отсутствие индивидуального признака
    • Потенциально мягкая отделка потолка

    Как построить двускатную крышу без потолка | Главная Руководства

    Автор: SF Gate Contributor Обновлено 21 октября 2021 г.

    Двускатная крыша — это тяжелая конструкция, и если вы хотите предотвратить обрушение крыши, вам нужно правильно обрамить ее.В традиционном каркасе элементы каркаса, образующие потолок здания, играют важную роль в поддержании устойчивости крыши. Когда эти потолочные элементы удаляются, их необходимо заменить чем-то другим, что выдержит вес крыши.

    Стропила и коньковые доски

    При традиционном каркасе двускатной крыши уклон крыши формируется стропилами, идущими по диагонали вниз от пика крыши к вершинам наружных стен здания, сообщает InterNACHI.Верхние концы стропил упираются в коньковую доску — горизонтальный элемент каркаса, проходящий вдоль пика крыши. Коньковая доска служит только поверхностью для крепления стропил и не поддерживает вес крыши; вместо этого вес поддерживается стенами, на которые опираются нижние концы стропил.

    Вес оказывает внешнее горизонтальное усилие на стены, и в обычном каркасе этой силе сопротивляются стропильные связи, которые представляют собой горизонтальные элементы, которые проходят между нижними концами стропил в верхней части стен и удерживают стропила от распространение наружу. Стропильные связи также являются потолочными балками в интерьере здания, а при соборном или сводчатом перекрытии в интерьере стропильные связи отсутствуют.

    Обратите внимание на хомуты

    Хомуты являются альтернативой стяжкам стропил в каркасе, где использование обычного потолка нежелательно. Как и стяжки для стропил, хомуты представляют собой горизонтальные элементы, которые связывают стропила вместе и противостоят силе, которая пытается растянуть низы стропил горизонтально и вытолкнуть стены наружу, сообщает InterNACHI.Стяжки, однако, располагаются выше стропил, так что они охватывают внутреннее пространство на более высоком уровне, чем верхняя часть стен. Если хомуты расположены выше, чем на одну треть высоты стропил, они неэффективны для сопротивления горизонтальной силе.

    Использование коньковых балок

    Конструкционная коньковая балка может устранить необходимость в стяжках для стропил или манжетах. Коньковая балка занимает то же положение, что и коньковая доска, но изготавливается из более тяжелого пиломатериала и, в отличие от коньковой доски, поддерживается на концах фронтона конструкционными колоннами.Опора позволяет балке нести вес крыши, снимая нагрузку с нижней части стропил и устраняя горизонтальную силу на стены. При использовании конькового бруса нет необходимости в структурном перекрытии внутри здания.

    Выбор для кровельных ферм

    Кровельные фермы представляют собой сборные элементы каркаса, которые точно спроектированы таким образом, чтобы они могли адекватно поддерживать крышу здания при использовании минимально возможного количества пиломатериалов. В некоторых типах ферм, называемых ножничными фермами, используются внутренние опорные элементы, которые связывают верхние части фермы вместе над уровнем стены.Нижние пояса фермы не горизонтальны; они наклонены вверх к пику крыши, поэтому внутренняя структура фермы кажется похожей на стропила в потолке собора.

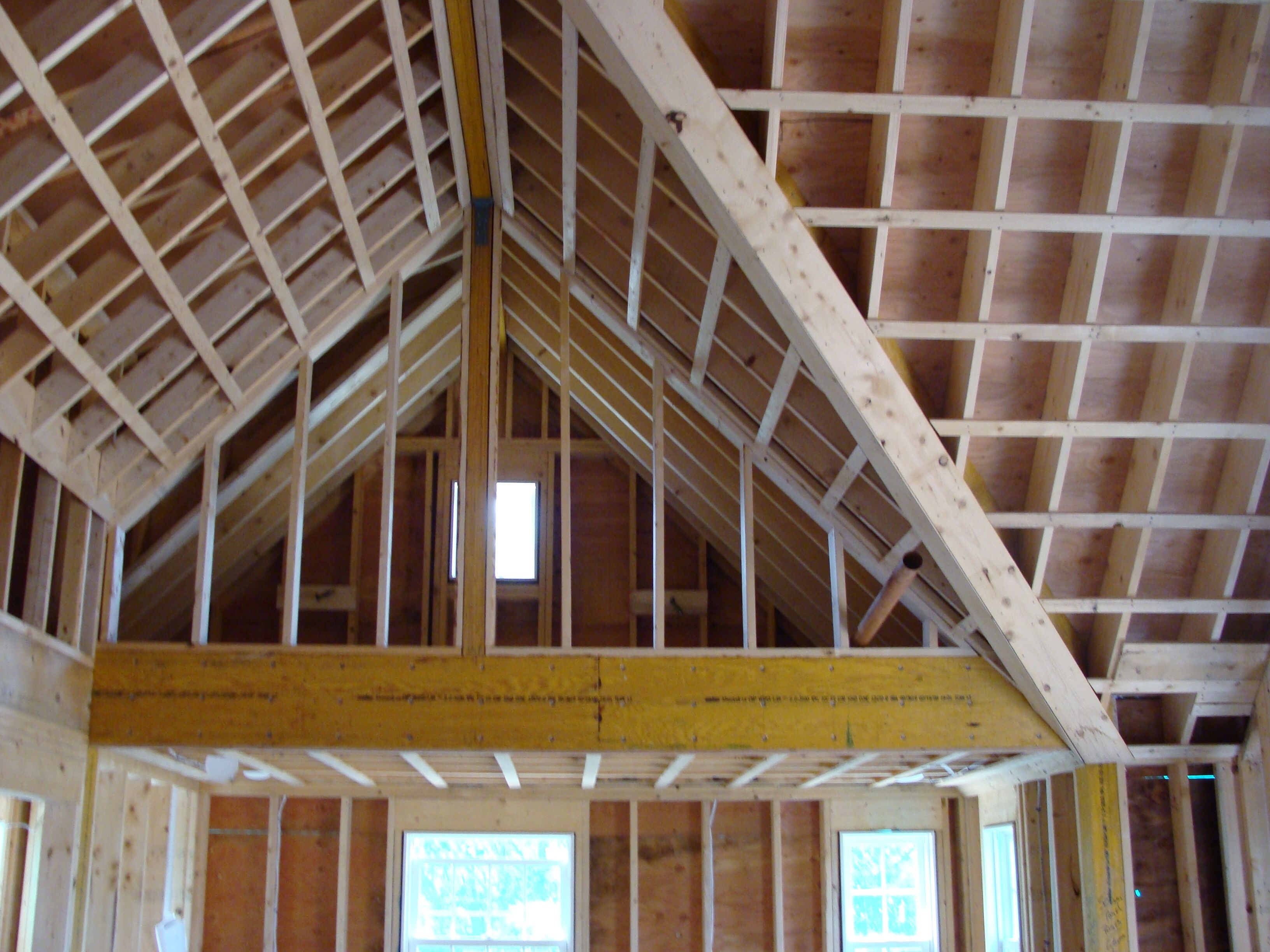

    Каркас крыши 101 — Как построить и обрамить крышу



    EHT исследует некоторые основные методы каркаса крыши, от проектирования до монтажа.

    Каркас крыши — один из тех навыков плотника, который кажется довольно сложным, и действительно, некоторые проекты крыш сложны.Крыши в основном бывают пяти типов: односкатные, двускатные, вальмовые, вальмовые и мансардные. Еще одна распространенная конструкция на северо-востоке — «солтбокс», представляющий собой двускатную крышу с одной более длинной стороной. В наши дни все более популярными становятся «разрезы» или крыши с большим количеством ендов, слуховых окон и других особенностей. Во многих случаях при покупке планов дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место.Однако для их установки на место требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или арендовать оборудование для их установки. Однако поштучное строительство стропил / крыши по-прежнему является более распространенным методом строительства многих зданий. Простые крыши, такие как навес или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.

    Крыши строятся в пяти основных конструкциях: односкатной, двускатной, вальмовой, вальмовой и мансардной.Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая ендовы и слуховые окна.

    Чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; пролет, подъем, пробег и длина линии. Для односкатной крыши нужно знать только подъем, пролет и длину линии. Пролет – это расстояние поперек здания от внешней несущей стены до внешней несущей стены. Разбег составляет половину дистанции пролета. Подъем – это расстояние от центральной линии пролета до вершины линии крыши. Длина линии измеряется от внешней стороны линии несущей стены до осевой линии крыши в верхней части подъема. По сути, вы работаете с треугольником с двумя катетами и длиной линии в качестве гипотенузы.

    Каркас простой двускатной крыши основан на прямоугольном треугольнике, и различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши в ее вершине — это высота треугольника; прогон, или половина пролета здания, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

    Как определить уклон крыши

    Вам также необходимо знать желаемый уклон крыши. Шаг – это уклон или угол от стеновой пластины до линии конька крыши. Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что равно 1/4 или 1/3 общего пролета здания, не считая выступов. Шаг также имеет свое обозначение, определяемое подъемом в дюймах на 12 дюймов. Например, шаг 4/12 означает подъем крыши на 4 дюйма на каждые 12 дюймов.Важно иметь правильный шаг. Во многих случаях определенный шаг может быть необходим или даже требуется местными нормами. Шаг определяется снеговыми нагрузками, другими погодными факторами и покрытием, наносимым на крышу. Для тех, кто живет в северных частях страны, обычно используется уклон 8 дюймов 12 или более, чтобы удерживать чрезмерные снеговые нагрузки с крыши. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 на 12 (шаг 3/12).Для более низких скатов необходимо применять сборную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.



    Шаг – это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в дробях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Каркасный угольник традиционно используется для разметки крыши и определения уклона.



    План стропила

    В этой статье речь пойдет о двускатной крыше без ендов и слуховых окон, потому что это самая распространенная и простая для начинающего строителя крыша.После того, как вы определите подъем, пролет, прогон, длину линии и уклон, следующим шагом будет разметка стропил или отметка вырезов на шаблоне стропила для создания крыши.

    При создании стропила используются три основных пропила; отвес в верхней части стропила, где он прилегает к коньковой пластине; хвостовой срез, образующий внешний край карниза здания; и птичий рот, который позиционирует стропила на верхней части настенной плиты. Мы покажем два способа раскладки стропил; один с использованием традиционного каркасного (2-футового) квадрата, а второй с использованием нового C.H. Hanson Pivot Square.



    Держите обрамляющий квадрат названием производителя вверх; это называется «лицом» квадрата, а противоположная сторона — «обратной стороной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг заключается в том, чтобы положить квадрат на конец стропильной доски и разместить 8 дюймов на шпунте (подъем) и 12 дюймов на лезвии (единица прогона).Измерьте расстояние от точки на лезвии до точки на язычке — должно быть 14-7/16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая выступ. Получившаяся цифра составляет 144-1/2 дюйма. Мы добавляем 12 дюймов для выступа, чтобы получить окончательную цифру 156-1/2 дюйма.

    Для раскладки стропил используется угольник.

    Осмотрите стропильную доску, чтобы определить, нет ли в ней изгиба или «короны». Вы должны сделать этот первый шаблон стропила на самой прямой доске, какую сможете найти.Если есть какой-либо кривой на плате, раскладывать стропила так коронка вверх или отворачивается от вас. Опыт показал, что вес крыши постепенно сглаживает эту корону. (Если корона должна быть расположена вниз, крыша может в конечном итоге провисать.) Затем выложите rapter, как показано на следующей странице.



    Rafter Layout с площадью

    площадью

    Этот пример для крыши с шагом 8/12

    • Установите квадрат в конце Rafter Board, с языком слева от вас и обращенного от вас.Установите квадрат как на 8 дюйма на внешнем крае языка и 12 дюйма на лезвие на верхнем крае доски. Марка вдоль задней стороны языка. Это отрезка для хребта крыши.
    • Измерьте верхнюю часть этой линии вниз по доске, чтобы определить длину линии, или длина rapter, менее ½ гребней доски. Это часто представляет собой 2 или 1-1 / 2-дюймовую доску, поэтому измерение меньше ¾ дюймов. Также исключите свес на этот момент. Держа квадрат в том же положении, что и раньше, отметьте на стороне языка.Это отмечает отвес с внутренней стороны стены дома для выемки (называемой птичьим ртом) для размещения стропила на стеновой пластине.
    • Добавьте длину выступа за эту отметку и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
    • Затем держите квадрат на отвесной линии, обозначающей рот птицы. Определите толщину стенки или глубину выреза рта птицы и сделайте отметку.Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем завершите разрез ручной пилой.

    Другой способ выкладки стропил с угольником называется «шаговым». Как только отвес отмечен, просто переместите квадрат на 12 дюймов и отметьте другой отвес. Продолжайте двигаться вниз по стропилу и отмечайте вертикальные разрезы, включая любые нечетные цифры.

    Один из способов выкладки стропил угольником называется «отступ».

    Вырезать шаблон

    Сделайте дубликат стропила по шаблону.Затем разложите стропила на гладкой ровной поверхности с расстоянием между ними по линии конька 2 фута. Измерьте, чтобы убедиться, что подъем, длина и размах верны. Вы можете проверить их на здании, прежде чем резать остальные стропила. Как только вы убедитесь, что эти два шаблона стропил правильно вырезаны, отметьте их как шаблоны, отметьте и отрежьте необходимое количество стропил. Если в здании есть висячие или «летучие» стропила для концов фронтона, обрежьте и их. Однако у них нет перерезанного птичьего рта.

    Убедитесь, что вы внимательно следите за рисунком стропила. Несколько лет назад я строил двухэтажный дом. Один плотник разложил и начал пилить стропила. Ему стало плохо от дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда каркас крыши был завершен и установлен настил, образовался встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропила или просто не был таким точным, но это была дорогостоящая ошибка.



    Метод поворотного квадрата

    Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» угольник. Он поставляется с собственным прочным держателем для ремня, который также предназначен для карандаша плотника и буклета с инструкциями.

    Новый К.Х. Hanson Pivot Square позволяет легко раскладывать стропила. Этот качественный инструмент поставляется с поясным мешочком, разделителями для угольника, инструкцией по эксплуатации и столярным карандашом.

    Сводной квадрат имеет три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами подъема, обращенными к вам, и приподнятым забором справа, нижняя часть представляет собой основание треугольника (пробег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

    Для Pivot Square может быть установлен любой шаг целого числа от 1/12 до 12/12.Просто отрегулируйте квадрат до нужного шага и зафиксируйте на месте с помощью рифленой ручки. Затем вы можете использовать угольник, чтобы перенести угол разреза на пиломатериал. Или вы можете удерживать угольник на месте и использовать его в качестве надежной направляющей для переносной циркулярной пилы. Одной из замечательных особенностей является то, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать разрезы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разметки скатов с крутизной более 12/12, а также для раскладки вальмовых стропил.Эти цифры определяются на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок для создания впадин и впадин. И инструмент еще более универсален и может использоваться и для других разрезов. Ряд цифр проходит по центру градуированной дуги регулируемого лезвия с обеих сторон инструмента. Каждое из этих чисел представляет собой дополнение соответствующего угла вдоль ребра. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую. Вы можете сделать разрез под углом 20 градусов, следуя заданному углу, перевернуть инструмент и сделать дополнительный разрез под углом 70 градусов, чтобы получить идеальные 90 градусов. Квадрат также поставляется с тремя нивелировочными пузырьками, которые облегчают измерение шага существующих конструкций. Чтобы измерить высоту, сначала расположите гипотенузу квадрата на крыше, идущую прямо вверх по высоте. Убедитесь, что он не находится под углом из-за краев гонта. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9 на гипотенузе или регулируемом лезвии, должен быть в верхней или верхней части поля.Ослабьте фиксатор и отрегулируйте угольник до тех пор, пока пузырьковый уровень на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать высоту тона и градусы на «Deg. Общий подъем» масштаб площади.



    Чтобы выложить стропило с опорным угольником, сначала определите шаг и установите угольник на правильный шаг на градусе. Шкала общего подъема. Поместите квадрат с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии конька среза рядом с концом стропильной доски.Измерьте длину линии на стропиле (минус 1/2 коньковой доски) и сделайте еще одну отвесную отметку параллельно первой. Определите выступ стропила, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы создать вырез для рта птицы, поместите квадрат в нижней части средней линии отвеса так, чтобы сторона с высотой находилась напротив отвеса, и сделайте отметку поперек доски, используя основание квадрата, начиная с нижней части отвеса. После того, как эта линия уровня установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых незначительных дефектов вдоль линии уровня.Затем с помощью угольника начертите короткую отвесную линию, параллельную другим, вниз от этой отметки до нижнего края доски. Это завершает макет рта птицы.

    Сделайте второй вертикальный пропил в месте измерения длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.



    Чтобы начать разметку с вертикального распила коньковой доски, установите регулируемый угол наклона лезвия на нужный угол. Поместите квадрат на место и сделайте отметку для разреза.



    Вы также можете удерживать квадрат на месте и использовать его в качестве направляющей для переносной циркулярной пилы. Поверните квадрат на место, чтобы выполнить отвесный разрез, чтобы завершить рот птицы и отметить срез хвоста.



    Проблемы с кадрированием

    В наши дни часто используются более широкие стропила, чем те, которые подходят для бордюра, поэтому хвост стропила также обрезается, чтобы получилась более узкая, более подходящая бордюрная доска. Для этого необходимо провести линию уровня на хвосте стропила. Для этого не делайте разрез хвоста, пока он не будет установлен.Нарисуйте вспомогательную решетку и завершите решетчатую доску на конце стропила напротив среза отвеса. Используйте нижние края этих досок, чтобы отметить ровную линию среза. Опять же, как только все вырезы будут отмечены, вырежьте стропила по образцу, проверьте, и вы готовы возводить каркас крыши.

    В некоторых случаях нижний край стропил также обрезается по линии уровня. Разложите их, как показано.



    Для возведения стропил используйте временные раскосы из коньковой доски.

    Перед началом обрешетки определите положение стропил на обеих верхних пластинах и отметьте их с помощью обрамляющего угольника.Маленькая, или шпунтовая, сторона квадрата имеет ширину 1-1/2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы ориентироваться при установке.

    Прикрепите стропила к коньковой доске, а устье птицы к верхней стеновой пластине и добавьте хомуты.

    Самый простой способ возведения стропил – изготовление временных раскосов из 2-х материалов. Это должна быть высота стен здания плюс подъем. Используйте ровно столько опор, сколько нужно для первой длины коньковой доски. Распилите коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седловину наверху с помощью раскосов, равных высоте стен здания плюс подъем, за вычетом ширины коньковой доски. Закрепите эти опоры по центральной линии здания. Расположите коньковую доску в седлах опор. Совместите верхний отвесный срез с коньковой доской, а заживляющий срез рта птицы с внутренней стороной стены. Прибейте стропило на место. Когда стропила установлены, добавьте любые опоры, необходимые или требуемые нормами, такие как хомуты или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первой части коньковой доски.Затем переместите временные раскосы для следующей коньковой доски и продолжите установку стропил.

    При установленных стропилах в концевом каркасе фронтона используются вертикальные стойки или «блокировки», расположенные непосредственно над стойками стены и поддерживаемые торцевыми верхними пластинами. Они имеют надрезы, чтобы соответствовать стропилам фронтона. После монтажа обрешетки устанавливаются висячие или «летучие» стропила.

    Каркас крыши не должен быть сложным, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, скажем, на садовом сарае.

    Завершите торцевые стены блокирующими шпильками, надрезанными вокруг стропил и прикрепленными к верхней пластине. Снимите временные завязки воротника.

    Почему ваша крыша протекает зимой (и как это предотвратить)

    Сейчас зима, и температура быстро падает.

    Помимо сквозняков в комнатах, скользких подъездов и лопнувших труб у вас есть еще одна проблема: мокрая крыша.

    Вы хотите думать, что ваша черепица выдержит лед, слякоть и снег.Однако реальность такова, что даже самые качественные крыши могут стать жертвами повреждений, которые экстремальная зимняя погода может нанести нашей собственности.

    Недавно вы заметили, что ваша крыша протекает? Если да, то вы не одиноки. Домовладельцы по всей стране борются с этой проблемой, но вам не нужно просто брать ведро и страдать.

    Сегодня мы расскажем о нескольких причинах, по которым вы можете оказаться в этом затруднительном положении, и о нескольких способах предотвратить это в будущем. Мы также расскажем, как наша команда может помочь сохранить ваш интерьер чистым и сухим всю зиму!

    Готовы узнать больше? Давайте начнем.

    Источники зимней протечки крыши

    Заметили, что ваша крыша плачет от холода? Есть несколько причин, по которым это может быть так. Рассмотрим наиболее распространенных виновников.

    Ледяные плотины

    На сегодняшний день большая часть протечек кровли связана с ледяными дамбами.

    Коротко говоря, ледяная плотина — это толстая гряда льда, которая образуется вдоль карниза вашей крыши, когда выпадают сильные зимние осадки.По мере накопления отложений они могут повредить водосточные желоба и привести к протечке крыши.

    Как они формируются?

    Когда на ваш дом обрушился снегопад, вскоре он начинает накапливаться на крыше. В то же время вы, скорее всего, отдаете тепло в помещение, чтобы согреться. Когда это тепло поднимается, оно может просачиваться через вашу крышу. Это нагревает крышу и делает ее теплее, чем наружный воздух.

    В ответ нижний слой снега на крыше начнет таять.Если ваша крыша имеет наклон, талый снег будет стекать по бокам. Единственная проблема? Вскоре он достигает краев вашей крыши. Здесь снег холоднее, потому что он находится за пределами периметра вашего дома и не нагревается внутренним воздухом.

    Таким образом, когда тающий снег достигает внешних краев вашей крыши, он остается там и замерзает. Со временем это приводит к наращиванию плотины. Поскольку талый снег продолжает двигаться к этому месту, он попадает в ловушку плотины и просачивается под вашу черепицу. Как только это произойдет, не пройдет много времени, прежде чем сток попадет на ваш чердак, изоляцию и наружные стены.Все эти действия могут нарушить структуру вашего дома и способствовать гниению, что в конечном итоге приведет к повреждению гипсокартона и краски.

    Вскоре вода просочилась во внутренние стены и потолки. Это приводит к видимым пятнам и неприглядным утечкам, не говоря уже об опасной плесени и ухудшении качества воздуха.

    Плохая изоляция чердака

    Если у вас зимой протекает крыша, и это не вызвано ледяной запрудой, виновата может быть изоляция чердака.Условия, которые приводят к образованию наледи, также могут создать дополнительную конденсацию на вашем чердаке. Если изоляция вашего чердака не на должном уровне, в это пространство может попасть слишком много теплого воздуха.

    Если ему разрешено подниматься вверх и проникать на чердак, в результате вы столкнетесь с чрезмерной конденсацией. Это потому, что тепло из вашей теплой гостиной превращается в водяной пар, поднимаясь вверх. Если он соберется на вашем чердаке, при охлаждении он создаст огромные вредные капли. Когда они падают на деревянные поверхности вашего чердака, они могут привести к медленному гниению кровельных балок.

    Помимо стимулирования роста опасной плесени, это также приводит к тому, что ваша крыша со временем провисает, что может привести к протекающей крыше, которая может появиться из ниоткуда.

    Конденсат на выпускном отверстии

    Вытяжные вентиляторы вашего дома предназначены для удаления высокой влажности из комнат, которые обычно остаются влажными, включая вашу ванную комнату. Они работают, передавая этот влажный воздух снаружи вашего дома.

    Единственная проблема? Ваш вытяжной вентилятор в ванной, скорее всего, заканчивается на чердаке.

    Если ваш чердак не отапливается, этот влажный воздух может превратиться в иней, проходя через вентиляцию ванны. Когда он тает, он может просачиваться в потолок и создавать то, что кажется протечкой крыши.

    Крыша с малым уклоном

    Когда зимние осадки обрушиваются на дом с обычной или высокой скатной крышей, они могут свободно перемещаться вниз по направлению к внешней стороне дома по мере таяния. Однако крыша с малым уклоном может способствовать скоплению воды, а не нисходящему потоку.

    В результате вода остается застойной, что может привести к повреждению черепицы и просачиванию влаги через крышу во внутренние стены. Крыши с малым уклоном, как правило, имеют худшие дренажные возможности, из-за чего протечки на них появляются быстрее, чем на других, особенно в особенно влажные сезоны.

    Структурное повреждение водой

    Существует вероятность того, что течи кровли, которые вы видите, могут быть связаны с повреждением конструкции водой, которая повредила черепицу и фермы вашей крыши.Когда вода не может стекать с крыши, она может собираться и повреждать как снаружи, так и внутри вашего имущества.

    Вот почему важно планировать плановые проверки обслуживания кровли на регулярной основе. Возможно, сначала вы не сможете увидеть признаки такого повреждения водой, но профессионал может сразу их распознать и сообщить вам о следующих шагах.

    Засоренные желоба

    Водосточные желоба предназначены для отвода воды от вашего дома.

    Ваш забился листьями, грязью или другим мусором? Если это так, пришло время немедленно их очистить. Когда вода остается в них слишком долго, это может привести к ржавчине. Это может повредить вашу крышу и привести к дорогостоящим и опасным утечкам.

    Забитые желоба также способствуют тому, что вода слишком долго остается на крыше. В ответ конструкция в конечном итоге поддастся, в результате чего вода будет капать с вашего потолка.

    Устранение повреждений

    Вы определили причину протекающей крыши в вашем доме?

    Если это так, пришло время вызвать команду профессионалов-кровельщиков для оценки и устранения повреждений.Вот некоторые из услуг, которые вы можете запросить.

    Удаление ледяных дамб

    Если протечки вызваны ледяной запрудой, может возникнуть соблазн попытаться устранить ее самостоятельно. Однако эту работу лучше доверить специалистам. Пароходы и другое тяжелое оборудование, необходимое для ликвидации плотины, могут быть опасны для неподготовленных.

    Ремонт крыши

    Является ли проблема структурного повреждения водой? Если это так, кровельная бригада может решить проблемы, которые являются причиной ваших утечек. Это может включать ремонт отсутствующих черепиц или полную замену поврежденных.

    Надлежащая изоляция чердака

    Теплый воздух, поднимающийся на чердак и затем конденсирующийся, может стать серьезной проблемой.

    Однако профессиональный кровельщик может добавить в это пространство дополнительную изоляцию, чтобы предотвратить избыточную влажность, начиная с устранения всех утечек воздуха. Вдуваемая изоляция может плотно заполнить площадь, не оставляя зазоров или отверстий вокруг труб, балок и других конструкций.

    Как предотвратить протечки крыши зимой до того, как они произойдут

    Сейчас вы ищете протечки зимней кровли, но пока ничего не замечаете. Это не значит, что вы вышли из леса. Такие утечки могут произойти в любое время, часто без предупреждения. Давайте рассмотрим несколько способов, с помощью которых вы можете предотвратить их возникновение.

    Проверка на предмет повреждения водой

    Возьмите за правило регулярно проверять крышу и все области вокруг нее на наличие любых признаков повреждения водой. В дополнение к поиску очевидных признаков изношенной черепицы и гнили, вам также следует дважды проверить все уплотнения вокруг дымохода и вентиляционных отверстий.

    Есть световые люки? Не забудьте также проверить уплотнения вокруг них.

    Установите капельницу

    Может ли металлический лист решить ваши кровельные проблемы?

    Капельница представляет собой металлический лист, обычно имеющий форму буквы «L». Он подходит по периметру вашей крыши, чтобы предотвратить образование ледяных дамб. Когда стекающая вода попадает на него, край капельницы направляет ее от фасции в ваши желоба.Если ледяные дамбы — ваши враги в зимнее время, этот простой шаг может иметь большое значение.

    Очистите водосточные желоба

    Не думайте, что ваши водосточные желоба чисты и чисты.

    Хотя это может быть рутинной работой, важно часто проверять их и удалять любые наросты, которые вы видите. Это будет поддерживать их работу с максимальной производительностью и поможет предотвратить засорение их лишним мусором и снижение их эффективности.

    Регулярно проверяйте свой чердак

    Как уже упоминалось, первым признаком протечки крыши может быть пятно на потолке, которого вчера не было.Проблемы, возникающие у вас на чердаке, особенно трудно найти, так как вы, вероятно, не проводите там много времени.

    Особенно в зимнее время следите за своим. Часто проверяйте его на наличие плесени, сырой изоляции и любых других признаков того, что на вашем чердаке может скапливаться избыточная влага и конденсат.

    Устраните слабые места на крыше

    Изношенные, ослабленные или отсутствующие гонты не просто выглядят непривлекательно и снижают вашу привлекательность. Они также могут позволить осадкам попадать на вашу крышу более прямо, а не защищать ваш интерьер.

    При первых же признаках повреждения кровли вызывайте профессионалов. Время имеет решающее значение, и важно действовать быстро, чтобы свести к минимуму любой ущерб.

    Если ваша крыша протекает, у нас есть ответы

    Вы уже промерзли до костей, как только вышли на улицу. Теперь твоя крыша протекает вдобавок ко всему остальному.

    Не бояться! Мы уже сталкивались с ситуациями, подобными вашей, и готовы помочь.

    Мы — команда квалифицированных, опытных специалистов по кровельным работам, обладающих знаниями во всех аспектах отрасли, от первоначальной установки до текущего обслуживания и ремонта.Заполните нашу контактную форму сегодня, чтобы получить предложение, и начните приветствовать зиму, не боясь ее.

    Как построить бетонный потолок | HowToSpecialist

    Эта статья о как построить бетонный потолок . Заливка потолка бетоном не является распространенным методом в Соединенных Штатах, но широко используется в Европе. Тем не менее, хотя это дороже и занимает больше времени по сравнению с деревянным каркасным потолком, у него все же есть несколько преимуществ, которые могут заставить вас еще раз подумать при строительстве дома.Следовательно, при возведении бетонного перекрытия жесткость вашего дома будет намного лучше, и он сможет выдержать больший вес, чем легкие конструкции. С другой стороны, бетонный потолок настолько прочен и долговечен, что вы не услышите шагов, сидя на первом этаже.

    Создание бетонного потолка повысит звукоизоляцию и долговечность вашего дома. Но эти преимущества сочетаются с несколькими недостатками, такими как более высокая стоимость проекта или тот факт, что заливка бетонного потолка может занять до нескольких месяцев, пока вы не сможете построить стены и крышу.Кроме того, вы должны построить опалубку, чтобы построить бетонный потолок.

    Заливка бетонного потолка затруднительна без помощи квалифицированного инженера. Кроме того, вы должны соблюдать местные правила, чтобы получить разрешение на строительство. Толщина бетонных перекрытий варьируется в зависимости от веса, который они должны выдерживать, но обычно она составляет от 5 до 6 дюймов для жилых построек. Принимая во внимание вес арматурной конструкции, а также вес бетона, создание прочной формы необходимо для любого проекта.Поэтому используйте толстые деревянные доски или панели, чтобы построить форму и поддержать всю конструкцию стойками 4 × 4.



    Сделано по этому чертежу



    Чтобы построить бетонный потолок , вам понадобится следующее:

    Материалы

    • Деревянные доски 1×4 для изготовления опалубки / фанерные плиты tego
    • Деревянные стойки 4×4 для поддержки потолка / регулируемые металлические стойки
    • Гвозди/шурупы для крепления опалубки



    Инструменты

    • Защитные перчатки, очки
    • Рулетка, столярный карандаш, L-образный угольник
    • Циркулярная пила/лобзик для сборки опалубки
    • Молоток



    Советы

    • Используйте сапоги, чтобы не испачкать одежду и кожу бетоном
    • Тщательно очистите инструменты после завершения проекта
    • Носите защитные очки и перчатки, чтобы избежать возможных травм
    • Убедитесь, что опалубка потолка идеально выровнена



    Время

    • От нескольких часов до суток, в зависимости от площади вашего фундамента и количества рабочих





    Изготовление опалубки для бетонного потолка

    Опалубка перекрытий зданий



    Чтобы построить бетонный потолок, нужно сделать соответствующую опалубку.Строительство опалубки – сложный процесс, но выполнить работу на профессиональном уровне может любой человек, имеющий некоторый опыт работы с пиломатериалами.

    Все детали опалубки, а также армирующей конструкции должны быть указаны в планах вашего дома. Помните, что строительство бетонного потолка имеет важное значение для долговечности вашего дома, поэтому вам необходимо проконсультироваться с квалифицированным специалистом, прежде чем начинать такой проект. Кроме того, вы должны соблюдать местные правила и получать все необходимые разрешения на строительство, так как ваша безопасность находится под угрозой.

    Умный совет:  при строительстве опалубки вы должны использовать пиломатериалы, обработанные давлением, чтобы убедиться, что они выдержат вес арматурных стержней, а также бетона.



    Опалубка для бетона



    Как вы можете видеть на этих изображениях, вам нужно сначала построить каркас опалубки, используя пиломатериалы 4×4. На эту конструкцию следует установить деревянные доски 2х4 или фанерные доски tego. Первый вариант лучше для тех, у кого ограниченный бюджет, но мы рекомендуем вам использовать фанеру tego, так как низ потолка будет идеально ровным, и вам не придется прикладывать дополнительные усилия, чтобы выровнять его.

    Если вы используете деревянные доски, убедитесь, что они прямые и в хорошем состоянии. Кроме того, убедитесь, что вы не оставляете зазоров между деревянными досками, так как бетон может протечь.

    Умный совет: при сборке опалубки необходимо использовать уровень, чтобы убедиться, что она идеально горизонтальна, иначе вы потратите деньги и время на устранение этих недостатков.



    Бетонная опалубка перекрытий зданий



    Вы можете увидеть форму потолка изнутри дома, чтобы лучше понять процедуру.Для подавляющего большинства из вас это может показаться необычным, но это правильный способ заливки бетонного потолка. Вы должны заметить, что через каждые 15 дюймов в обоих направлениях установлено много стоек 4×4, чтобы выдержать вес армирующей конструкции и бетона.

    Умный совет: Арендуйте регулируемые металлические стойки при строительстве бетонного потолка. Они выдерживают больший вес и приспосабливаются к высоте ваших комнат.



    Конструкция опалубки перекрытия



    Мы нарисовали этот эскиз, чтобы показать вам в деталях, как должна выглядеть конструкция опалубки перекрытия.Как мы уже говорили, эти детали будут предоставлены архитекторами, но мы хотим, чтобы вы привыкли к этим методам строительства.

    Умный совет:  используйте 4-футовый спиртовой уровень, чтобы убедиться, что форма выровнена, а опорные стойки отвесны. Строительство бетонного потолка требует, в большинстве случаев, создания прочных армирующих конструкций, иначе он не будет устойчивым, а стены не выдержат его веса.



    Соединение потолочной опалубки



    Если вы используете стойки 4×4, их необходимо тщательно закрепить на конструкции потолка.Следовательно, вы должны использовать доски 2 × 4 и несколько гвоздей, чтобы надежно зафиксировать их. Используйте уровень, чтобы убедиться, что столбы 4 × 4 установлены вертикально.

    Умный совет:  если вы можете себе позволить, вы можете использовать настольную систему, которая намного лучше по сравнению с деревянной формой. Кроме того, его проще сделать ровным.





    Строительная армирующая конструкция для бетонного потолка

    Арматурная конструкция бетонного потолка



    После того, как вы соорудили опалубку для заливки бетонного потолка, вам необходимо собрать и зафиксировать на месте арматурную конструкцию.Так как бетонный потолок почти парящий, поддерживаемый только несколькими стенами и колоннами, вам нужно использовать много арматуры (архитектор рассчитает необходимое количество арматуры)

    Умный совет: если ваша опалубка сделана из деревянных досок, было бы неплохо установить полиэтиленовую пленку по всей поверхности, чтобы бетон не вытекал.



    Арматурная конструкция



    На этом изображении крупным планом показана армирующая конструкция бетонного потолка.Возможно, вы заметили арматурные балки и задались вопросом об их назначении. Арматурные балки укладываются поверх стен и соединяются с остальной армирующей конструкцией бетонного перекрытия. Таким образом, бетонный потолок будет опираться на стены и станет более жестким и прочным.

    Умный совет: вы всегда должны следовать структурным планам, иначе вы рискуете своей безопасностью.



    Армирующая конструкция бетонного пола здания



    На этом изображении вы можете видеть усиливающую конструкцию вокруг лестницы.Вы могли заметить, что мы использовали много арматуры вокруг лестницы и вдоль стен.

    Smart T ip:  данные проекты должны выполняться обученными и опытными специалистами, поэтому вам следует ознакомиться с нашими рекомендациями как для ознакомительных целей. Мы рекомендуем вам нанять опытного архитектора, который предложит вам команду обученных рабочих.





    Как залить бетонный потолок

    Заливка бетона шлангом



    После того, как вы установили опалубку и армирующую конструкцию, необходимо залить бетоном, так как отделка потолка.Следовательно, необходимо арендовать бетононасос и несколько шлангов, чтобы залить бетон в опалубку перекрытия.

    Кроме того, вы должны заказать необходимое количество бетона в вашей местной бетонной компании (они доставят его грузовиками). Вы должны знать, что существует больше типов бетона, поэтому убедитесь, что вы заказываете тот, который указан в ваших конструктивных планах (обычно для потолков вы должны использовать B 250). В идеале вам следует нанять инженера, который будет контролировать рабочих, пока они заливают бетонный потолок.

    Умный совет:  при очистке бетона на большой поверхности лучше начинать с самого дальнего угла. Таким образом, вы не запачкаете шланги бетоном. Кроме того, вы должны носить резиновые сапоги, чтобы защитить ноги от загрязнения бетоном.



    Как отделывать бетон



    После того, как вы залили бетон в опалубку, вы должны закончить ее с помощью терки от одного конца до другого. Но сначала вы должны провибрировать бетон, чтобы убедиться, что в бетонном потолке не осталось воздушных карманов.

    После того, как вы использовали вибратор для бетона, вы должны обработать бетонную поверхность теркой. Убедитесь, что вы правильно обработали поверхность, убедившись, что она идеально ровная. Тем не менее, в большинстве случаев вам придется заливать стяжку после высыхания бетонного потолка, чтобы сделать его идеально ровным.



    Заливка бетонного пола



    Далее нужно подождать пару месяцев, пока бетонный потолок полностью не высохнет.После того, как потолок высохнет, вы можете снять опалубку и продолжить строительство стен и остальной части вашего дома.

    Умный совет:  при высокой температуре наружного воздуха необходимо поливать водой бетонный потолок не менее двух раз в день.



    Заливка бетонного пола



    Убедитесь, что вы побрызгали водой на бетонный потолок, иначе потолок треснет. В худшем случае можно даже переделать бетонный потолок, если трещины слишком глубокие (трещины могут повлиять на жесткость потолка).

    Умный совет: не снимайте деревянную форму слишком рано, иначе потолок треснет или станет кривым. Поэтому важно проконсультироваться с квалифицированным инженером-строителем.



    Устройство бетонного потолка



    После того, как потолок как следует просохнет, можно приступать к строительству стен и крыши дома. Заливка бетонного потолка не очень сложна, если вы будете следовать указаниям из ваших конструктивных планов.

    Умный совет:  только убедитесь, что вы правильно установили армирующую конструкцию, чтобы построить прочный кирпичный дом. Убедитесь, что вы используете правильные инструменты и материалы, чтобы выполнить проект на профессиональном уровне. Спасибо, что прочитали нашу статью , как построить бетонный потолок , и мы рекомендуем вам ознакомиться с остальными нашими проектами. Пожалуйста, поделитесь нашими проектами с друзьями, используя виджеты социальных сетей.

    Как смоделировать полы, крыши, и потолки в Revit

    Как моделировать полы, крыши, и потолки в Revit

    Cortesía de Gopillar Academy Coreeshare
    • 9

    • 9

      Twitter

    • Pinterest

    • WhatsApp

    • Почта

    Или

    https://www.archdaily.com/952538/how-to-model-floors-roofs-and-ceilings-in-revit

    Полы, крыши, потолки. Говоря очень обобщенно, это практически все горизонтальные элементы, которые мы можем найти в конструкции здания. Эти три части имеют очень похожий способ моделирования в Revit, и именно поэтому при изучении этой программы они почти всегда появляются одна за другой. Порядок, как правило, довольно логичен и потому похож: сначала полы, потом софиты и, наконец, потолки.Все это, очевидно, после моделирования внешних и внутренних стен нашего здания.

    Для создания полов важно предварительно смоделировать стены, поскольку мы можем или даже должны сопоставить полы с уже существующими стенами. Давайте вспомним, что для того, чтобы стены были готовы, мы должны были управлять всеми уровнями проекта в начале моделирования.

    Как и почти все элементы Revit, этажи можно дублировать и создавать столько типов, сколько необходимо. Особое внимание следует уделить уровню детализации (LOD: Уровень разработки) проекта.Этот уровень информации позволит нам создавать больше или меньше типов полов в зависимости от материалов, из которых они сделаны.

    Cortesía de GoPillar Academy

    Полы смоделированы по контуру, то есть нам нужно будет указать на плане этажа, каков периметр этажа. Поэтому наиболее подходящей методикой их выполнения будет привязка этого контура к маршруту, отмеченному фасадными стенами. Аналогичным образом, если мы хотим сделать отверстия в земле для размещения таких элементов, как лестницы или установочные кубы, мы должны создать внутренний контур, который Revit распознает как отверстие.Наконец, мы можем применить стрелку уклона к этажам с заданными конечными и начальными крайними уровнями, что поможет нам создать полы с определенным уклоном или пандусами.

    Cortesía de GoPillar Academy

    Что касается потолков, важно заранее смоделировать стены, так как это позволит нам разместить панели в каждой из комнат. В дополнение к тому, как в случае с полами мы можем размещать панели по эскизу, мы также можем размещать панели автоматически. Это самый простой способ сделать это, но да, пока Revit находит пространство, окруженное стенами.

    Cortesía de GoPillar Academy

    Наконец, дело с крышами немного больше. Мы заранее знаем, что есть наклонные или плоские крыши, и нужно сказать, что Revit не делает различий между ними. Моделирование крыш в Revit также производится примерно так же, как и полов и потолков по эскизу. Нам придется взять за основу внешние стены фасада и от них, применяя смещения (свесы крыши) и уклоны по участкам, мы можем легко моделировать наши крыши.

    Cortesía de GoPillar Academy

    В частном случае плоских крыш будет просто необходимо устранить любой положительный уклон и добавить к нему очень небольшой отрицательный уклон, если мы хотим включить уклоны для отвода воды.Хотя при нашем уровне детализации проекта такое формирование уклонов водоотвода будет осуществляться за счет доработки подэлементов крыш. Это немного более сложный способ создания таких типов элементов, который вы можете увидеть и подробно проанализировать в учебных пособиях и уроках курсов BIM GoPillar Academy.

    Если вы хотите стать экспертом в области моделирования BIM, вы можете записаться на полный 14-часовой курс Autodesk Revit BIM Families.

    Вода на потолке – это протечка или конденсат?



    Когда температура поднимается после того, как в течение нескольких дней она опускалась ниже нуля, многие домовладельцы замечают то, что кажется признаком проникновения воды на их потолки и стены.Хотя такая влага может указывать на протечку крыши, когда температура повышается после глубокого мороза, виновником чаще является конденсат на чердаке, чем протекающая крыша. Как определить, есть ли у вас протечка на крыше, которую следует устранить немедленно, или это относительно безобидная проблема с конденсатом?

    Что вызывает конденсацию на чердаке?

    Из-за того, что тепло поднимается вверх, если ваш потолок имеет недостаточную теплоизоляцию, тепло может просачиваться на чердак. Зимой, особенно при очень низких температурах, это тепло может привести к замерзанию конденсата.Когда температура немного повышается, этот замерзший конденсат тает и капает обратно на потолок и вниз по стенам вашего дома.



    Как предотвратить образование конденсата на чердаке?

    Существует ряд причин, по которым на вашем чердаке образуется конденсат. Эти четыре совета помогут вам предотвратить образование конденсата на чердаке и, как следствие, повреждение вашего дома влагой.



    1. Проверьте вентиляционные отверстия.

    Ваши вентиляционные и вытяжные вентиляторы должны удалять теплый влажный воздух из ванных комнат, плиты и сушилки для белья и выпускать его за пределы вашего дома.Проверьте, где ваш вентиляционный выхлоп выходит из вашего дома. Вы не хотите, чтобы влажный воздух закрывался в вашем доме зимой! Некоторые вентиляционные системы фактически ведут на чердак или в другое место внутри вашего дома; вместо этого их нужно перенаправить на улицу. В других случаях вентиляционные шланги или трубки могут разгерметизироваться или сместиться. Убедитесь, что вентиляционный шланг вашей сушилки и другие домашние вентиляционные системы надежно закрыты и безопасно выводятся за пределы вашего дома.



    2.Зимой используйте увлажнители воздуха по минимуму.

    Зимний воздух может быть сухим и неудобным, вызывая респираторный дискомфорт и накопление статического электричества в вашем доме. Понятно, что в холодные и сухие зимы хочется добавить немного дополнительной влажности в свой дом. Однако увлажнители могут создать серьезные проблемы! Дополнительная влажность усугубляет проблемы с конденсацией на чердаке. Если вам необходимо использовать увлажнители, наш пост в блоге «Опасности нерегулируемого уровня влажности зимой» может помочь вам выяснить, сколько влажности вы можете безопасно добавить в свой дом.Если у вас уже есть проблема с конденсатом на чердаке, воздержитесь от запуска увлажнителя, пока не решите проблему.



    3. Убедитесь, что у вас достаточно изоляции чердака.

    Один из лучших способов предотвратить попадание теплого и влажного воздуха на чердак — обеспечить достаточную изоляцию. Если это не так или если ваша текущая изоляция старая и изношенная, вам может потребоваться добавить больше. Специалист по теплоизоляции может проверить наличие утечек воздуха и устранить их, а также добавить дополнительную высококачественную водостойкую изоляцию, например, продуваемую изоляцию.Предотвращение попадания теплого воздуха на чердак в первую очередь предотвратит образование конденсата.



    4. Убедитесь, что ваш чердак имеет достаточную вентиляцию.

    Министерство энергетики США рекомендует дополнить естественную вентиляцию вашего дома точечной или общедомовой вентиляцией, чтобы контролировать влажность и предотвратить рост опасной плесени. Влажный воздух, попадающий на чердак, должен выдуваться через хорошую систему вентиляции и заменяться прохладным сухим воздухом снаружи через качественную систему потолка.Плохая вентиляция может быть скрытой, но серьезной тратой вашего бюджета; По данным Quality Edge, плохо вентилируемый дом может стоить вам почти 8000 долларов за 15-летний период (срок службы типичной асфальтовой крыши).



    Хорошая изоляция, надлежащая вентиляция, ограниченное использование увлажнителей и качественная система вентиляции могут помочь вам предотвратить повреждения от влаги, которые могут привести к ржавчине, плесени, повреждению изоляции и образованию наледи. Эти советы помогут вам продлить срок службы вашей крыши, изоляции и гипсокартона, а также предотвратить повреждение водой и гниение.Они также помогут вам повысить энергоэффективность вашего дома (и сэкономить деньги)!



    Для получения дополнительной информации о том, как подготовить свой дом к более теплой погоде, прочитайте наш путеводитель по весенней погоде.



    Услуги по изоляции и ремонт крыш в округе Полк

    Посетите наш веб-сайт для получения информации о нашей вентиляционной и изоляционной продукции и позвоните нам, если вы считаете, что у вас есть проблемы с протечкой крыши или конденсацией.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
