Простая лестница на второй этаж своими руками

Содержание

• 1 Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации
• 2 Как сделать винтовую конструкцию самостоятельно
• 3 Деревянная лестница на второй этаж своими руками
• 4 Бетонная лестница на второй этаж своими руками – видео инструкция
• 5 Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция
• 6 Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?
• 7 Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов
• 8 Схемы лестниц для подъема на второй этаж
• 9 Расчет межэтажной лестницы
• 10 Материалы для строительства

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются.

В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

• первая глава содержит в себе общие рекомендации;
• вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
• третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
• последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

Пример проекта металлической лестницы

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Над стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

[1]

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

[2]

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры.

В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

210	235	9	10	270°	202,5°
235	260	10	11	300°	225°
260	285	11	12	330°	247,5°
285	310	12	13	360°	270°
	335	13	14	390°	292,5°
335	360	14	15	420°	315°

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

[3]

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

Из дерева

Расчет деревянной лестницы на второй этаж

В данном случае необходимо отталкиваться от тех-же средних значений – с глубиной в 200-250мм и высотой в 200-250мм. Расстояние необходимо делить тем-же способом – ведя расчет от пола первого этажа до пола перекрытия второго.

Пример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

Проект лестницы с поворотом на 90 градусов

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм. Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

[4]

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Обозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

Отлитая конструкция

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

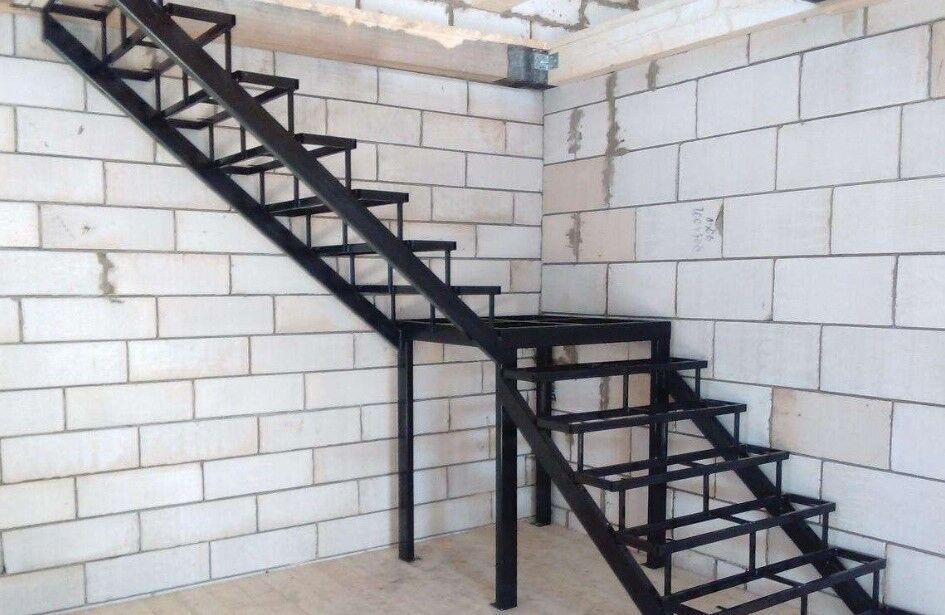

Конструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Видео удалено.

Видео (кликните для воспроизведения).

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

Одномаршевая железная лестница на второй этаж своими руками

Совет: Если конструкция создается из квадратных профилей, стоит подбирать их с сечением не менее 5мм – квадратные профили намного более устойчивы, чем круглые, за счет жестких граней. Работать с металлом можно как сваркой, так и крепежами.

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Примеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая

Один из серьезных этапов внутреннего обустройства двухэтажного частного дома – строительство лестничного марша, предназначенного для подъема наверх. Здесь домовладелец оказывается перед выбором: нанять на эту работу опытных мастеров или взяться за изготовление самому. В пользу второго варианта говорит экономия средств и добросовестность, с которой хозяин примется за дело в собственном жилище. Остается лишь восполнить пробел в знаниях и понять, как сделать лестницу на второй этаж своими руками, внимательно изучив наши рекомендации.

Схемы лестниц для подъема на второй этаж

Чтобы самостоятельно построить межэтажный переход, нужно выбрать подходящую конструкцию, которая поместится на выделенной площади и при этом будет безопасной в эксплуатации. Но сначала стоит разобраться в названиях элементов и деталей лестниц:

• тетива (иначе – косоур) – продольная балка, служащая опорой для ступеней;
• проступь – верхняя плоскость ступеньки;
• подступенок – проем между двумя проступями;
• опорный столб применяется в некоторых конструкциях для монтажа косоуров или ступеней;
• балясина – вертикальная опора для перил.

Прямая лестница на 1 пролет

Для организации подъема на верхний этаж частного дома принято строить лестницы 4 видов:

1. Прямая маршевая с переходной площадкой или без нее.
2. Поворотная на 90 или 180° с забежными ступенями.
3. Винтовая.
4. Компактная лесенка «гусиный шаг».

Справка. Ради экономии полезной площади и строительных материалов перечисленные сооружения размещаются вдоль стен. Исключение – винтовая конструкция, располагаемая в любом удобном месте, хоть посередине прихожей или зала.

Простая лестница на второй этаж состоит из одного марша с перильным ограждением. Изготовить ее несложно, но при высоте потолков больше 2,5 м постройка займет значительную площадь. Чтобы сэкономить место, правильнее будет сделать подъем по схеме с двумя маршами и переходной площадкой, как это показано выше на фото.

Устройство поворотных (забежных) ступеней позволяет эффективно использовать всю длину лестницы и таким образом уменьшить размеры пролета. Сборка подобного сооружения несколько усложняется за счет установки опорного столба и изготовления фигурных ступенек клиновидной формы.

Чертеж поворотной лестницы

Если места в доме или на даче совсем мало, то есть смысл построить винтовую лесенку либо сооружение типа «гусиный шаг», изображенную на фото. В первом случае все ступени являются забежными и крепятся одним концом к опорному столбу, а во втором они обрезаны по ширине таким образом, чтобы можно было поставить ногу только с одной стороны. Изготовить винтовую конструкцию с нуля достаточно сложно, а вот лесенка «гусиный шаг» строится по той же технологии, что и обычные маршевые подъемы.

Примечание. Обычно домовладельцы покупают винтовые лестницы из металла, дерева и стекла в виде готовых комплектов, монтируемых на месте. Сейчас в продаже нетрудно найти красивые изделия, гармонирующие с любым интерьером, но подобное удовольствие дешевым не назовешь.

Так выглядит крутой лестничный пролет типа гусиный шаг

Чтобы окончательно выбрать подходящую схему лестницы на второй этаж, следует выполнить расчет размеров и числа ступенек.

Расчет межэтажной лестницы

Для вычислений необходимо знать перепад высот между чистыми полами первого и второго этажа, а также размеры участка, который вы готовы выделить под условную лестничную клетку. Методика расчета не зависит от выбранной конструкции и основывается на следующих требованиях, обеспечивающих удобство и безопасность при ее эксплуатации:

• ширина проступи — не менее 26 см;
• высота ступеньки – не более 20 см;
• уклон лестничного марша должен укладываться в диапазон от 27 до 42°;
• высота перил – от 900 мм;
• минимальная ширина пролета – 90 см.

Совет. Чтобы правильно посчитать параметры лестничного марша и определиться с его дизайном, рекомендуется решать задачу графическим способом. Сделайте собственный мини-проект, нарисовав от руки или в компьютере чертежи с изображением лестницы в плане и сбоку.

Суть расчета заключается в определении количества ступенек и общей длины подъема с учетом уклона самодельной лесенки. Порядок вычислений предлагается рассмотреть на примере загородного коттеджа с перепадом высот 3 м:

1. Чтобы подъем не вышел крутым, возьмем самую удобную высоту подступенка – 15 см. Число ступеней вычисляется путем деления общей высоты на это значение: 300 см / 15 см = 20 шт.
2. Приняв ширину проступи равной 30 см, посчитаем длину пролета: 30 см х 20 = 600 см или 6 м.
3. Начертив эскиз такой лестницы из дерева с боковым видом, мы определим угол уклона – 27°.

Расчетная схема прямого марша с небольшим уклоном

Сооружение длиной 6 м, показанное на картинке, влезет далеко не в каждый дом, поэтому его дизайн придется подкорректировать. Вариант первый: разбить подъем на 2 марша одинаковой длины и сделать переходную площадку. С учетом ее размера, равного минимальной ширине пролета, длина лесенки выйдет 3,9 м, что тоже немало. В какой-то степени пожертвовав удобствами, габариты лестницы можно оптимизировать так:

• ширину ступени уменьшить до 26 см;
• высоту увеличить до 18 см;
• выдвинуть проступь вперед на 3 см.

Схема оптимизированной лестницы

Пользуясь инструкцией, приведенной выше, рассчитываем новые параметры лестничного марша и получаем число ступеней 17 шт., угол наклона 37°, а общая длина равна 3,7 м. Если организовать поворот пролета на 90° с тремя забежными ступеньками вместо площадки, то протяженность подъема удастся сократить до 3 м, а это вполне приемлемо. Больше наглядной информации о расчете лестничных маршей вы получите, просмотрев видео:

Важный момент. Все домашние постройки, в том числе и межэтажная лестница, должны быть безопасны для маленьких детей. Предусмотрите просветы между балясинами соответственно возрасту ребенка, дабы он не смог протиснуться между ними и упасть.

Материалы для строительства

Наилучший материал для изготовления лестницы своими руками – дерево. Оно не только легко обрабатывается, но и хорошо вписывается в любой интерьер. Металлические сооружения долговечнее, но при этом тяжелее и сложнее в сборке, не говоря о стоимости железных элементов. На постройку годится просушенная древесина следующих пород:

• дуб;
• бук;
• ясень;
• осина;
• хвойные породы: ель, сосна, лиственница.

Совет. Для строительства внутри дома не стоит применять березу, поскольку она быстро рассыхается и теряет внешний вид.

Для изготовления косоуров потребуется доска толщиной от 40 мм необходимой длины (сращивать тетиву из кусков недопустимо). Ширина доски должна быть на 25—30% больше расчетной ширины проступи. На крайние и промежуточные столбы для перил сгодится деревянный брус сечением 10 х 10 см или больше, в зависимости от длины опирающейся части и веса конструкции.

Внешний вид деревянной лестницы во многом зависит от дизайна балясин. Чтобы красиво оформить перильное ограждение, изготовление балясин лучше заказать где-нибудь на производстве, там по вашему чертежу их выточат на токарном станке. Если же вы владеете резьбой по дереву, то оформление стоек сможете выполнить самостоятельно. Также не забудьте приобрести крепеж – саморезы, шпильки из металла или шканты для установки балясин, гвозди.

Руководство по монтажу

В последнее время обрели популярность деревянные лестницы на второй этаж, снабженные поворотными ступенями. Они отнимают немного комнатного пространства и относительно просты в сборке, поэтому мы дадим пошаговую инструкцию по монтажу такого сооружения. Первым делом приготовьте необходимый инструментарий и стремянку либо простую лесенку для временного доступа на второй этаж. Дальше действуйте в таком порядке:

1. Выполните разметку заготовок согласно вашему чертежу. Для удобства можете смастерить деревянный шаблон, чтобы по одному образцу расчертить линии отрезов по косоурам. Вырежьте детали электрическим лобзиком.
2. Установите опорный столб и прикрепите, как это показано ниже на картинке. Проделайте в нем пазы для крепления забежных ступенек и тетивы.
3. Закрепите оба косоура – первый прикрутите к стене, а второй – к вертикальному столбу и торцу межэтажного перекрытия.
4. Для опирания забежных ступенек установите на стене горизонтальные бруски. Смонтируйте 2 тетивы для короткого марша – входа на лестницу.
5. Смонтируйте все ступеньки, двигаясь снизу вверх. Разметьте на них точки крепления балясин.
6. Закрепите балясины на шкантах или шпильках, поставьте перила.

Схема крепления центральной опоры и сборки лестничного пролета

Совет. Не вырезайте 3 поворотные ступени из одного массива. Получится, что волокна первой из них будут располагаться поперек длины проступи, отчего ступенька проломится при малейшей нагрузке.

Подступенки самодельной лестницы имеет смысл делать закрытыми, если вы планируете зашивать пространство под маршем (например, для кладовой). В остальных случаях проемы между ступенями заделывать не обязательно. Для продления срока службы выполните отделку лестничного пролета – обработайте древесину антисептическим составом и покройте лаком. Как правильно собрать поворотную лесенку самому, рассказано в очередном видео:

Заключение

При строительстве деревянной лестницы уделите особое внимание предварительным этапам – расчету, разметке и вырезке деталей. Если здесь вы допустите ошибку, то при сборке устранить ее бывает сложно, вплоть до переделки косоуров. Подумайте над оформлением балясин и перил, изучите существующие варианты по фотографиям и выберите самые интересные и подходящие к интерьеру вашего жилища.

Видео удалено.

Видео (кликните для воспроизведения).

Источники:

1. Канализация населенных мест. — М.: ОНТИ НКТП. Главная редакция строительной литературы, 1987. — 644 c.
2. Строительные материалы. — М.: Феникс, 2009. — 704 c.
3. Строительство автодорожных и городских тоннелей. Учебник. — М.: РИОР, Инфра-М, 2014. — 398 c.
4. Свергузова, С. В. Экологическая экспертиза строительных проектов / С.В. Свергузова, Т.А. Василенко, Ж.А. Свергузова. — М.: Академия, 2011. — 208 c.

Сергей Винокуров

Здравствуйте! Представляюсь на нашем ресурсе. Я Сергей Винокуров. Я уже более 11 лет занимаюсь застройкой и планировкой помещений. Я считаю, что являюсь специалистом в этом направлении, хочу подсказать всем посетителям сайта как решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Металлическая лестница на второй этаж своими руками: фото, чертеж

Содержание

• Общие требования
• Типы металлических лестниц
• Расчеты
• Оборудование, инструменты и материалы
• Изготовление металлической лестницы с двумя косоурами

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и нетяжеловесную.

Строительство простой одномаршевой металлической лестницы на второй этаж – задача посильная при наличии навыков в таком деле, как сварка металла. Сложнее сделать двухмаршевую конструкцию с площадкой, но ведь не боги горшки обжигали?

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

• В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
• Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
• Оптимальная высота ступеней – 160-180 мм.
• Минимально разрешенная глубина ступеней – 270 мм.
• Ограждение должно выдерживать боковую нагрузку в 100 кг.
• Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

Типы металлических лестниц

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

• На косоурах (косоур – опора, находящаяся под ступенями). Самый популярный тип межэтажной конструкции.

• На одном косоуре (швеллер или двутавр, которые выполняют роль опоры, размещают посредине конструкции, и на него крепятся ступени). Такие лестницы выглядят воздушными и легкими, при этом они выдерживают серьезные нагрузки.

• На тетивах (тетива – опора, находящаяся сбоку ступеней).

• На больцах. Бескаркасный тип конструкции, ступени которой крепятся к стене больцами – специальными болтами

• Винтовыми. В качестве несущего элемента используется опорный столб в центральной части конструкции.


Важно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.

Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.



Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Оборудование, инструменты и материалы

Для строительства межэтажной металлической конструкции нам потребуется:

• Ручной инвертор с электродами для постоянного тока диаметром 3,2 мм и 1,6 мм.

• Маска сварщика, защитные очки и рукавицы.
• Болгарку с отрезными дисками 125х1,6 мм.
• Шлифовальные диски диаметром 125 мм.
• Дрель и сверла по металлу.
• Устойчивый металлический стол.
• Струбцина с высотой регулировки 0-800 мм.
• Тиски.
• Грунтовка,
• Уайт-спирит.
• Краска по металлу.
• Рулетка и угольник.
• Карандаш.

Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.

Изготовление металлической лестницы с двумя косоурами

Соблюдаем такую последовательность в работе:

• Резка заготовок.
• Изготовление кобылок (узлов для крепления ступеней).
• Сварка опорных уголков.
• Монтаж косоуров.
• Приваривание ступеней и ограждения.
• Шлифовка.
• Грунтовка и покраска.

Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу. Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами.  Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

• Опалубка для лестницы из бетона
• Крыльцо для частного дома
• Монтаж чердачных лестниц с видео
• Лестницы для дачи и частного дома с фото

Как называются части лестницы? {Терминология лестниц}

Лестницы бывают разных форм и стилей, от простых прямых лестниц до круговых лестниц, разработанных для создания грандиозного архитектурного решения.

Для изготовления лестниц также используются многие виды материалов — от традиционного дерева до более современных материалов, таких как стекло, плитка и проволока. Несмотря на множество возможных вариаций дизайна и материалов, основные части лестницы достаточно стандартны.

Как называются части лестницы? (диаграмма)

Большинство людей знают названия некоторых частей лестницы, таких как проступь, подступенок, площадка и перила. Но если вы не архитектор или строитель, возможно, вы не знакомы с терминологией лестницы, такой как балясины, стрингеры, улитки, булла или новые столбы.

Список названий частей лестницы (лестничная терминология)

Несмотря на то, что существуют разные типы лестниц, части всегда одни и те же. Ниже вы найдете список частей лестницы. Мы определим терминологию частей лестницы, чтобы вы могли говорить о лестницах даже с самым опытным профессионалом.

Протектор: что такое проступь?

Проступь — горизонтальная часть лестницы, простирающаяся от переднего края выступа лестницы до подступенка. Он служит пешеходной поверхностью лестницы, на которую вы наступаете, поднимаясь или спускаясь по лестнице. Ниже приведены несколько распространенных типов ступеней, используемых для сборных промышленных лестниц и лестниц с болтовым соединением.



Подступенок: что такое подступенок?

Подступенок – вертикальная часть лестницы между ступенями. Лестницы с подступенками называются лестницами с закрытыми ступенями. Чтобы придать лестнице более современный вид, ее можно построить без подступенков. Этот стиль открытого стояка создает впечатление большего пространства.

Стрингер: что такое стрингер?

Стрингер — это опорная доска, которая проходит вдоль каждой стороны лестницы. Проступи и подступенки крепятся к косоуру или косоуру. Лестница всегда имеет два косоура. Внутренний косоур расположен у стены, а внешний косоур находится на открытой для обзора стороне лестницы.



Перила: что такое перила?

Перила, также называемые перилами, — это то, за что люди держатся для поддержки при подъеме и спуске по лестнице. Поручень крепится к вертикальным стойкам (балясинам) или стене вверх по одной или обеим сторонам лестницы.

Ограждение: что такое ограждение?

Ограждение представляет собой барьерную систему, устанавливаемую на незащищенной стороне лестницы и защищающую людей от падения. Ограждение можно прикрепить непосредственно к стрингеру или к ступеням.

Балясины: что такое балясины?

Балясина представляет собой вертикальную стойку, на которую крепятся перила. Обычно это часть системы ограждения. Эти столбы или колонны обычно имеют декоративный дизайн и также называются шпинделем.





Балюстрада: что такое балюстрада?

Балюстрада образована рядом балясин, которые расположены на равном расстоянии друг от друга и соединены вместе, образуя декоративную защиту сбоку лестницы.

Новая почта: что такое новая почта?

Стойка — это тяжелая вертикальная стойка на конце или повороте поручня. В отличие от балясин новая стойка представляет собой конструктивный элемент лестницы, который крепится непосредственно к полу или к концу косоура.

Базовый рельс: что такое базовый рельс?

Опорное ограждение представляет собой доску в нижней части ограждения, расположенную под балясинами и сверху стрингера. Базовая рейка проходит вверх по лестнице и поддерживается на каждом конце стойкой newel.



Лендинг: что такое лендинг?

Площадка представляет собой ровный настил вверху и внизу лестницы, который служит местом отдыха и обеспечивает доступ в помещения. Площадка также может быть частью лестницы, где она делает поворот.

Фасция: что такое фасция?

Фризовая доска представляет собой ненесущую вертикальную панель, устанавливаемую снаружи лестницы или лестничной площадки. Его можно использовать как покрытие для стояков или для покрытия зазора между полом балкона и потолком внизу.





Ограничение: что такое ограничение?

Карниз – это тип декоративной ступени, используемой в нижней части лестницы. Укороченные ступени огибают стойку ньюэля сбоку от лестницы и служат для размещения стойки. Навес используется как элемент со стороны лестницы, не прикрепленной к стене, или с обеих сторон, если лестница открытая.

Bullnose: что такое Bullnose?

Выступ — еще один тип характерной ступени в нижней части лестницы. Как и занавеска, она также шире остальных ступеней и закруглена. Однако буллнос останавливается на переднем крае стойки ньюэля и имеет гораздо меньший радиус, чем укороченный.

Носинг: что это такое?

Выступ — передняя часть ступени, выступающая за подступенок. Поскольку здесь происходит большая часть пешеходного движения, противоскользящие полоски могут быть нанесены на выступ по краю ступени, чтобы облегчить перемещение по лестнице.

Моталки: что такое моталки?

Забежные устройства представляют собой ступеньки в форме пирога или треугольника, используемые для поворота. Вместо плоской площадки лестница является непрерывной, а для изменения направления используются забежные механизмы.



Гусиная шея: что такое гусиная шея?

Гусиная шея — это часть поручня лестницы, которая используется для соединения поручня, идущего параллельно стрингеру, с более высоким поручнем на площадке или балконе. Гусиная шея обычно используется, когда лестница меняет направление.



Улитка: что такое улитка?

Улитка представляет собой спираль в нижней части поручня, используемую с укороченными или закругленными ступенями. Эта деталь выглядит как свиток на конце поручня и также именуется хвостом обезьяны.

Навершие: что такое навершие?

Наконечник — это декоративный элемент в верхней части стойки. Навершие обычно делают из дерева в форме шара, но также могут быть довольно богато украшены и сделаны из стекла или металла.

Терминология частей лестницы: Конечные точки

Независимо от стиля лестницы или используемого материала, части лестницы обычно одинаковы. Надеемся, что мы сделали более понятной даже менее часто используемую терминологию лестничных элементов. И в следующий раз, когда вы будете подниматься или спускаться по парадной лестнице, вы обязательно заметите куртку и улитку.



Готовы сделать следующий шаг?

Как узнать, серьезно ли это?

Падения являются одной из наиболее частых причин травм в Соединенных Штатах и ​​наиболее частыми причинами черепно-мозговых травм. Согласно обзору исследований 2016 года, от 7 до 36 процентов падений происходит на лестнице.

Кроме того, согласно исследованию 2017 года, в среднем чуть более 1 миллиона человек ежегодно обращались в отделения неотложной помощи по поводу падений с лестницы в период с 1990 по 2012 год.

Вышеупомянутое исследование также отметило, что, хотя большинство падений с лестницы происходит среди людей в возрасте от 11 до 62 лет, наиболее серьезные травмы, возникающие в результате этих инцидентов, возникают у маленьких детей и пожилых людей.

Хотя некоторые падения с лестницы приводят к очевидным травмам головы или переломам бедра, которые требуют обращения в отделение неотложной помощи, иногда трудно понять, является ли падение с лестницы достаточно серьезным, чтобы требовать медицинской помощи.

После падения появляются явные признаки того, что необходимо обратиться в отделение неотложной помощи. Вот на что следует обратить внимание:

Признаки тяжелого состояния

• Если кто-то потерял сознание, немедленно позвоните по номеру 911. Даже если человек приходит в себя и кажется, что он в порядке, доставьте его в отделение неотложной помощи для оценки сотрясения мозга и полного медицинского обследования.
• Немедленно обратитесь за медицинской помощью, если кто-то испытывает сильную головную боль, тошноту и рвоту или спутанность сознания.
• Некоторые травмы могут вызвать сильное кровотечение, которое не остановится после надавливания в течение как минимум 15 минут, или может быть явный перелом. Эти состояния считаются чрезвычайными.
• Если падение вызвало потерю чувствительности в любой из конечностей или кому-то стало трудно ходить или говорить, этот человек должен быть немедленно осмотрен врачом.

Если вы упали и остались дома одни, вы можете сделать следующее:

• Если вы в сознании, но одиноки и не можете дотянуться до телефона или воспользоваться им, громко зовите на помощь.
• Если возможно, стукните по лестнице или полу ботинком или иным образом издайте как можно больше шума.
• Вам также следует попытаться добраться до безопасного и удобного места, чтобы дождаться помощи. Это может означать, что нужно спуститься с лестницы, если вы не находитесь на ровной поверхности.
• Если вы чувствуете, что движение может привести к дальнейшим травмам, оставайтесь на месте и ждите помощи.

Многие травмы, связанные с лестницей, не требуют обращения в отделение неотложной помощи больницы. Однако в какой-то момент им может понадобиться медицинская помощь.

Травмы нижней части тела, связанные с лестницей, являются наиболее распространенными травмами, за которыми следуют травмы головы и шеи.

Растяжения и деформации

Согласно исследованию 2017 года, на растяжения и деформации приходится около одной трети травм при падении с лестницы. Растяжение связок лодыжки или колена происходит, когда ваши связки, стабилизирующие сустав, растягиваются или рвутся.

Падение также может вызвать растяжение мышц, травму, при которой мышца чрезмерно растягивается, иногда до разрыва. Падение может вызвать растяжение:

• ног
• рук
• шеи
• спины

боли в ногах

большие мышцы ноги, включая:

• четырехглавую мышцу
• подколенное сухожилие
• икры

Боль в спине и ушиб ягодиц

Боль в спине является частой жалобой после падения. Это может быть связано с травмой мышц или грыжей диска.

Грыжа межпозвонкового диска возникает, когда одна или несколько прокладок между позвонками рвутся или иным образом позволяют внутренней части диска выскользнуть. Вот почему эту травму иногда называют грыжей межпозвонкового диска.

Падение с лестницы с сильным ударом ягодицами может привести к болезненному ушибу ягодиц.

В ходе исследования переломов, вызванных падением с лестницы в 2013 году, исследователи обнаружили, что риск перелома стопы или лодыжки вдвое выше, чем при падении из положения стоя.

Вышеупомянутое исследование также показало, что в дополнение к переломам стопы и лодыжки падения с лестницы также представляют значительный риск переломов плеча или лопатки.

К числу самых больших рисков, связанных с падением с лестницы, относятся:

• травмы головы, включая сотрясение мозга
• травмы спины и спинного мозга
• переломы бедра и другие переломы костей
• травмы шеи
• порезы и ушибы

Некоторые травмы приводят к постоянной инвалидности. Обзор 38 исследований, проведенный в 2016 году, показал, что переломы шейки бедра оказывают значительное влияние на:

• среднесрочные и долгосрочные способности пожилых людей
• качество жизни
• выполнение повседневных дел

Если вы падаете с лестницы не привело к каким-либо серьезным травмам, потребовавшим обращения в отделение неотложной помощи, все еще могут быть причины обратиться к врачу на следующий день или в дни или недели после инцидента.

После падения, если вы испытываете какие-либо из следующих симптомов, немедленно обратитесь к врачу, так как они могут указывать на внутренние травмы, сотрясение мозга, повреждение позвоночника или нервов:

• боль в спине, которая усиливается или продолжается более нескольких недель
• сильная боль в любом месте, не реагирующая на безрецептурные обезболивающие, такие как ацетаминофен или ибупрофен
• головные боли, которые приходят и уходят или сохраняются в течение нескольких дней
• повышенная чувствительность к свету и другим раздражителям
• расплывчатое зрение, которого не было до этого
• отек, который не проходит при льде и отдыхе
• сохраняющаяся мышечная слабость
• боль настолько сильная, что мешает спать
• онемение конечностей или паха

Падения часто можно предотвратить, защитив дом от падения и приняв дополнительные меры при подъеме и спуске по лестнице. Примите во внимание следующие советы:

6 советов, как предотвратить падение

• По возможности используйте перила, даже на коротких лестницах. Если на вашей лестнице дома нет перил, установите их. Убедитесь, что вы можете легко ухватиться за поручни, а не использовать толстые перила, которые вы не можете надежно ухватить.
• Убедитесь, что поверхность вашей лестницы не скользкая, например, ковер. Обратите внимание на нескользящие ступени, которые можно разместить на деревянных или металлических лестницах.
• Убедитесь, что ваша лестница хорошо видна днем ​​и освещена ночью.
• Всегда убирайте с лестницы обувь и другие предметы, которые могут стать причиной падения.
• Не торопитесь подниматься и спускаться по лестнице. Будьте особенно внимательны, если вы носите бифокальные очки, так как они могут повлиять на ваше восприятие глубины.
• Не поднимайте и опускайте предметы двумя руками по лестнице.

Если вы или ваш близкий живете одни и вас беспокоит возможность падения, вам могут помочь несколько домашних устройств оповещения. В наши дни они более удобны и доступны, чем когда-либо. Вот несколько примеров:

• Умные колонки, такие как Siri и Alexa, которые реагируют на голосовые команды, могут быть запрограммированы на вызов службы экстренной помощи по указанию или на вызов соседей или членов семьи.
• Некоторые смарт-часы, например Apple Watch, имеют встроенную кнопку экстренного вызова.
• Вы также можете носить кнопку медицинского оповещения на запястье или на шее. Эти устройства включают кнопку, нажатием которой можно вызвать коммутатор. Кто-то из компании по оповещению ответит и свяжется с кем-то вместо вас или позвонит по номеру 911 от вашего имени.

Существуют десятки систем медицинского оповещения, поэтому выберите систему, которая соответствует вашим потребностям и бюджету и имеет устройство, которое вы будете носить все время.

Системы медицинского оповещения стоят около 30 долларов в месяц. Некоторые системы имеют функцию обнаружения падения за дополнительные 10 или 15 долларов в месяц.
