Винтовая лестница своими руками — попробуйте собственные силы!
Винтовая лестница бывает просто незаменима для интерьера помещений с ограниченной площадью, или же в тех случаях, когда она необходима для поддержания определенного архитектурного стиля.
Винтовая лестница своими рукамиВинтовая лестница своими руками может быть изготовлена из дерева, металла, композитов или же из всех этих материалов в комплексе. Это зависит от выбора хозяев здания, от умения и возможностей мастера, а также от общего интерьерного оформления помещения, в которое будет вписываться создаваемая конструкция.
Так как такая разновидность лестницы сама по себе является не просто функциональным, но и декоративным элементом, она подойдет практически для любого стиля интерьера. Например, в помещение, выполненное в «деревенском» стиля «кантри» отлично подойдет деревянная лестница с массивными ступенями, а для интерьера, в котором выраженное преобладание стиля «модерн», необходимо будет приобрести или заказать кованые балясины или ступени с металлическими «кружевами».
Для каждого из существующих вариантов отделки можно подобрать и дизайнерское решение, и материал, из которого будет выполнена лестница.
Положительные и отрицательные моменты винтовых лестницКак и все интерьерные детали, винтовые лестницы имеют свои положительные и отрицательные стороны, о которых нужно обязательно знать, выбирая именно такой вариант для устройства в той или иной комнате.
1. К плюсам этого типа лестниц можно отнести:
- Компактность конструкции. Чаще всего именно это обстоятельство является определяющим при выборе лестницы для небольших помещений. А если комната имеет невысокий потолок, то винтовая модель обычно визуально делает его несколько выше.
- В отличие от маршевых лестниц, винтовая модель не займет много места на первом этаже и не потребует большого проема в потолке, а значит — можно сэкономить полезную площадь и второго этажа.
- Винтовая лестница отлично подойдет в качестве дополнительной, внутренней для мансардных помещений, например, если основная находится с наружной стороны здания.
- Выбирая этот вариант, можно сэкономить не только на площади комнат, но и на общих денежных затратах. Винтовая лестница нередко обходится значительно дешевле маршевых — из-за меньшего количества материалов, необходимых для ее изготовления, а также, в некоторых случаях — из-за простоты ее монтажа.
- Этот оригинальный элемент придаст интерьеру эксклюзивность, что для многих владельцев особняков тоже является немаловажным, а иногда – и предопределяющим фактором.
2. Есть у этой конструкции и свои существенные минусы:
- Главное, что можно отнести к отрицательным моментам — это невозможность или крайняя затрудненность подъема по винтовой конструкции крупногабаритных предметов.
- Если на втором этаже находится жилое, часто посещаемое помещение и по лестнице жильцам квартиры приходится подниматься и спускаться несколько раз за день, то это обстоятельство может плохо повлиять на настроение, а возможно даже — и на самочувствие. Поэтому, лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.
Поэтому, лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.Винтовые лестницы разделяют несколько основных разновидностей, в зависимости от конструкции и крепления ступеней. Но во всех случаях ступени крепятся радиально с небольшими поворотами каждой очередной, образуя некоторое подобие направления резьбы обычного винта, откуда и пошло название этой модели лестниц.
Типовое разнообразие винтовых лестницЕсли рассматривать лестницы сверху, можно увидеть круглый или же многоугольный лестничный пролет.
- Последний образуется в том случае, если часть ступеней фиксируется не только на центральном столбе, но и на одной или двух стенах. Этот вид лестницы располагают в узкой нише при ограниченном пространстве помещения или же в углу. На представленном выше рисунке этот вариант идет под номером один.
- На втором рисунке показан вид лестницы, в котором ступени консольно защемляются на внутреннем центральном столбе.
- В третьем варианте ступени закрепляются на столбе-опоре и на гнутых тетивах и ограждении.
- В последнем представленном на рисунке виде винтовых лестниц, ступени фиксируются на обсадной трубе и поддерживаются с другой стороны изогнутыми перилами.
Это основные, наиболее применяемые виды винтовых конструкций, но существуют и другие — более сложные, которые могут быть изготовлены только мастерами-профессионалами.
Элементы винтовой конструкцииУзнайте, какую систему подсветки лестницы лучше выбрать, из нашей новой статьи.
Чтобы разобраться в том, как и какие детали необходимо изготовить для винтовой лестницы, нужно обязательно знать, как они называются, где располагаются и каким образом монтируются.
Поэтому, прежде чем переходить к дальнейшим действиям, стоит разобраться с этим вопросом.
1 — Ступени лестницы.
2 — Завершающая верхняя площадка конструкции.
3 — Опорный для поручней и балюстрады столб.
5 — Составляющие центральный столб цилиндры.
6 — Балясины стойки для поддержки поручня и скрепляющие между собой витки винтовой лестницы.
7 — Перемычки.
8 — Винтообразный поручень
9 — Ограждение второго этажа.
Кроме самих этих элементов, необходимо знать способ их соединения в различных узлах конструкции:
Варианты крепления деталей и узлов между собой- Узел «А» — соединение центральной опорной стойки или обжимной трубы лестницы с ограждением на втором этаже.
На винт или болт, закрепленный в тыльной части опорной стойки, надевается поручень, в котором устроено специальное сквозное отверстие.
Далее, сверху него прикручивается деревянная или металлическая декоративная крышка, которая и фиксирует поручень в определенном месте.
- Узел «Б» — показывает соединение с помощью резьбы участка обжимной трубы с втулкой, устанавливаемой в отверстие ступени.
- Узел «В» — установка на обсадную трубу шайб и гильзы, которая выполняет декоративную и прижимную роль.
- Узел «Г» — соединение опорной стойки с основанием, которое фиксируется к полу.
Видео: сборная модульная винтовая лестница «Мечта»
Цены на различные элементы лестниц
Элементы лестниц
Для того чтобы лестница была комфортной и безопасной для подъема и спуска, рекомендовано на всех этапах работы – при проведении расчетов, при изготовлении и монтаже конструкции, соблюдать рекомендации и правила, разработанные и проверенные опытными специалистами.
- Ширину ступени в ее середине, куда чаще всего наступают при подъеме и спуске, не рекомендовано делать меньше 200 мм.
- Опорная центральная стойка, в целях безопасности, не должна иметь диаметр меньше, чем 50 мм.
- На винтовой лестнице не рекомендовано устанавливать подступенки, так как они могут быть помехой для полной постановки стопы человека на поверхность ступени. Это может привести к соскальзыванию ноги и к случайному падению, а как результат – велик риск получения травмы.
- Каждый из витков лестницы должен иметь не менее 11 ÷ 12 ступеней.
- Высоту витков конструкции рекомендовано рассчитывать с учетом максимального роста жильцов дома, желательно даже взять с запасом в 100 ÷ 200 мм. Если будет сделан неправильный расчет в меньшую сторону, то на некоторых участках лестницы придется наклоняться, чтобы не удариться головой. Согласитесь, что пользоваться таким сооружением будет крайне неудобно.
Прежде чем приступать к изготовлению элементов лестницы, необходимо провести тщательные расчеты, иначе конструкция может быть попросту небезопасной.
Ширина прохода лестницы винтовой конструкции, как правило, варьируется между 700 и 1000 мм.
Чтобы понять, как правильно рассчитать параметры, можно для примера взять среднестатистические данные. Например, ширина прохода лестницы будет равна 900 мм, ее высота — 2700 мм, а диаметр центральной опорной стойки — 300 мм.
Сначала нужно определить общий диаметр винтовой лестницы, в проекции — вид сверху. Для этого необходимо взять две проходных ширины лестницы (900 × 2) и прибавить к получившемуся результату диаметр опорной стойки:
(900 × 2) + 300 = 2100 мм

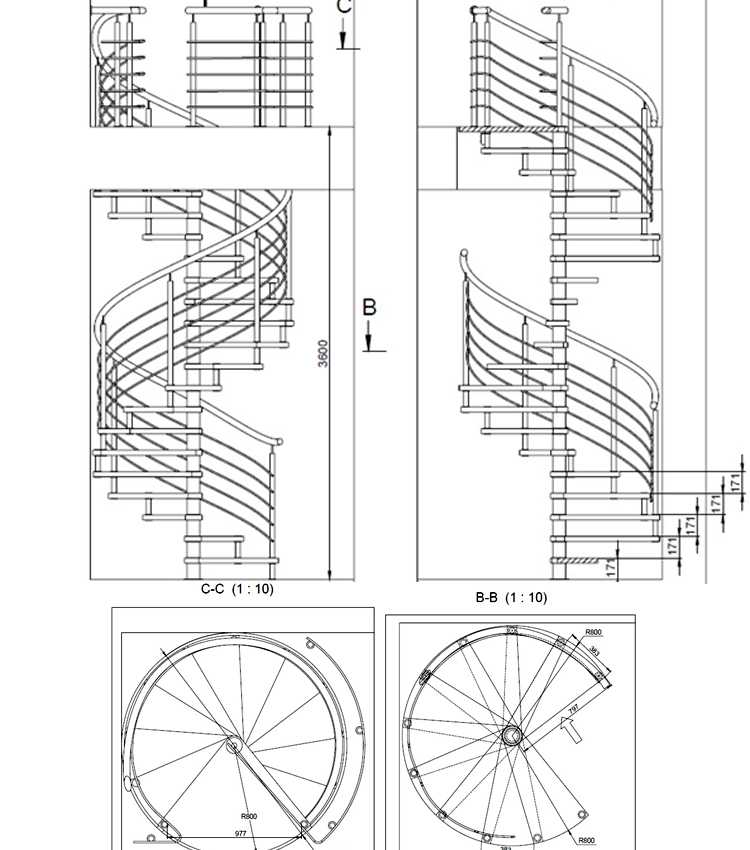

Далее, нужно на листе бумаги исполнить чертеж. Наносится окружность с найденным выше диаметром в 2100 в масштабе 1:10, получится 210 мм.
В эту окружность нужно вписать еще одну, которая будет показывать траекторию движения человека, идущего по лестнице.
(900 + 150) : 2 = 575 мм
Далее, необходимо определить, какое количество ступеней будет в каждом полном витке конструкции. Для вычисления этого параметра нужно взять величину средней ширины ступени. Так как обычная ширина этого элемента составляет у наружного ограждения 400 ÷ 450 мм, то примерно посередине (по проводимой траектории движения человека) для вычисления можно взять 250 мм.
Затем, длину окружности траектории движения необходимо разделить на среднюю ширину ступени.
(2 × 3,14 × 575) : 250 = 14,44 шт.
В данном случае, округление делается в большую сторону и в результате получается 15 ступеней.
Следующим шагом, нужно найти высоту ступеней. Для этой цели первая окружность делится на 15 равных частей. Нужно учитывать, что последняя и первая ступени витка должны располагаться между собой по высоте человека достаточно рослого, например, 1900 мм.
Прибавив к этому параметру еще резерв – порядка 100 мм. Кроме этого нужно учесть и толщину ступени, допустим, она будет составлять 30 мм. Итого получается
1900 + 100 + 30 = 2030 мм
Далее, зная все вычисленные параметры, можно легко узнать высоту каждой из ступеней (если, конечно, их размещение планируется на одинаковом интервале по высоте). Для этого высоту витка нужно разделить на количество ступеней:
2030 : 15 = 135,33 ≈ 135 мм
Для того, чтобы узнать общее количество ступеней в лестнице, нужно ее высоту – от пола первого этажа до уровня второго, разделить на высоту ступени.
2700 : 135 = 20 ступенек.
Итого за весь подъем лестница сделает 20 : 15 = 1,(33) полных оборота, или опишет полный виток и плюс еще 120 градусов.
Изготовление деталей конструкцииОпорный столбВоспользуйтесь калькулятором расчета размеров забежной или винтовой лестницы с описанием.
Для опорной центральной стойки используют металлические трубы, бетонные, кирпичные и деревянные столбы.
К металлу, бетону или кирпичу ступени могут быть закреплены с помощью приваренных к трубе элементов, муфт или болтов.
К деревянной стойке закрепить ступени гораздо проще. Для этого могут быть использованы любые способы, начиная от металлических уголков и заканчивая деревянными брусками, установленными вертикально в зазоры между ступенями.
Стойка должна быть прочной и спокойно выдерживать суммарную массу всех элементов конструкции и крупного человека с поклажей, находящегося на лестнице. Кроме этого, центральный опорный столб необходимо надежно закрепить в верхней и нижней части.
Диаметр стойки из металла (трубы) должен быть не менее 50 мм, а изготовленной из других материалов — от 150 до 500 мм и даже иногда больше.
Изготовление ступенейДля изготовления ступеней чаще всего выбирается дерево с плотной структурой — бук или дуб, но нередко используются и другие породы.
Однако, лучше не выбирать хрупкую древесину, такую, как сосна или ель, так как они могут не выдержать выпадающую на эти детали лестницы большую нагрузку.
- Выбирая материал для ступеней, нужно знать, что толщина готовых деталей должна быть не меньше 50 мм, при условии, что высота лестницы не превышает 2-х метров. Если же общая конструкция будет выше, то и толщина ступеней должна быть больше – минимум 60 мм.
- Материал для изготовления деталей должен быть в меру просушен и обработан. Лучше всего приобретать уже оструганную доску. При неравномерной просушке древесины, она может, постепенно теряя влагу, деформироваться, приобретая форму пропеллера или лотка. Хуже всего, если это начнёт происходить уже после того, как заготовка будет установлена в общую конструкцию. Скорее всего, деформирующуюся ступеньку придется заменить, иначе она «потянет» за собой и остальные детали, нарушая общую прочность сборки.
Воспользуйтесь калькулятором расчёта ступеней лестницы с пояснениями.
Учитывая все эти обстоятельства, и опираясь на опыт мастеров, рекомендовано для изготовления ступеней использовать проклеенную древесину, которую вполне можно сделать самостоятельно, использовав бруски нужной толщины. Панель из брусков должна иметь длину, равную длине ступени, а по ширине – вмещать две ступени, уложенные в противоположном направлении.
- Бруски собираются в общую панель, и при этом очень важно предусмотреть, чтобы рядом лежащие детали имели структурный рисунок волокон, направленный в противоположных направлениях. Бруски склеиваются между собой и стягиваются с помощью струбцин, и в таком положении эта сборка оставляется до полного просыхания.
- Для того чтобы не прибегать к измерениям при изготовлении каждой детали постоянно, лучше всего смастерить шаблон ступени, с помощью которого форма и размер будет переноситься на подготовленные склеенные панели с очень большой точностью.
Шаблон изготавливается по параметрам, полученным в результате проведенных заранее расчетов.
Обязательно следует помнить, что после вырезания заготовки ступени будут подвергаться окончательной обработке, поэтому для нее нужно тоже предусмотреть определенный припуск, примерно в 5 мм, и делать шаблон уже с учетом этой поправки.
- Используя шаблон для переноса формы ступени на клееную панель, особенно важно точное перенесение размера широкой стороны ступени и отверстия (если оно предусмотрено) под стойку. От правильно перенесенных параметров напрямую будет зависеть правильность, лёгкость и качество монтажа конструкции. Естественно, не менее важно точно перенести и другие размеры (ширина средней и узкой части), но они уже не так серьезно повлияют на качество сборки.
- Так как самая верхняя ступень является своеобразной площадкой, которая соединяет лестницу и полы второго этажа, она имеет значительно большие размеры.
Ее можно разметить и выпилить, используя шаблон, изготовленный для рядовых ступеней, только затем несколько увеличив размеры. На рисунке хорошо виден процесс расчета и разметки верхней ступени-площадки на заготовке-панели, склеенной из брусков.
Иногда размер длины этого элемента увеличивают для того, чтобы площадка могла упираться своей широкой стороной на межэтажное перекрытие, что сделает лестницу более прочной. Кроме длины делается больше и ширина этой ступени, что улучшит ее эксплуатационные качества.
- После разметки ступеней, их выпиливают, а затем обрабатывают на специальных столярных станках или же доводят до готовности вручную.
- Если предусмотрены отверстия для монтажа ступеней на опорную стойку, то их выбирают специально подобранной фрезой, только после того, как все элементы будут выпилены.
Несколько ступеней складывают стопкой, надёжно фиксируют их между собой с двух сторон, а затем проводят сверление отверстий под опору. Используя этот «пакетный» метод вырезания отверстий, можно получить более точное их расположение, что поможет в дальнейшем облегчить монтаж конструкции.
Разметка готовых ступенек для вырезки монтажных пазовИзготовление стоек и балясинЧитайте статью, как оформить пространство под лестницей самостоятельно с подробными описаниями действий.
Далее, проводится разметка и высверливание или выпиливание отверстий или пазов нужного размера или формы под установку балясин.
- Для изготовления стоек необходимо иметь клееный брус, имеющий размер сечения не менее 50 × 50 мм и токарный станок. Можно, конечно же, в виде стоек установить хорошо обработанные квадратные в сечении бруски, но традиционными являются круглые, имеющие определенный рельефный рисунок балясины. В случае отсутствия возможности самостоятельного изготовления таких элементов, их можно приобрести и в готовом виде.
- Чтобы обеспечить жесткость конструкции, крайние стойки делают такой формы, чтобы они могли соединить сразу две ступени — это также необходимо для того, чтобы исключить риск проворачивания ступени на опорной трубе.
- Нужно отметить, что стойки-балясины могут быть вклеены в высверленные отверстия, закреплены сверху ступеней специальными креплениями или же надеты и приклеены на ступени с помощью выпилов, сделанных в нижней части балясин, на половину их сечения.
Расчет места установки балясин хорошо показан на представленном ниже рисунке-чертеже.
Позднее необходимо будет провести разметку и спил верхней части стоек под нужным углом, который будет зависеть от уклона и поворотов лестницы.
Перила лестницыОтлично смотрятся на винтовой лестнице изогнутые деревянные перила, но изготовить их самостоятельно – задача очень высокого уровня сложности. Так, необходимые детали могут быть исполнены несколькими способами, любой из которых простым никак не назовешь:
— выпиливание отдельных частей перил из цельных кусков дерева, а затем сборка их между собой;
— выпиливание перил из склеенных между собой брусков;
— склеивание элемента из тонкого деревянного шпона.
Изготовление гнутых деревянных поручней — задача для настоящих мастеровДля изготовления перил потребуется не только соответствующий материал, но и инструмент, который обеспечивает нужный изгиб, и одновременно фиксирует согнутый элемент в нужном положении.
Поэтому, чтобы не тратить время и силы на изготовления гнутых поручней (тем более, без особой гарантии успеха), их можно заказать в специализированных производственных фирмах, занимающихся изготовлением сложных деревянных конструкций, в том числе — лестниц и комплектующих к ним.
Мастер на месте определит, под каким радиусом делать изгиб, снимет все параметры лестницы и изготовит поручень, а также плинтус, если он тоже есть в проекте.
Владельцу дома останется только установить эти элементы на лестницу при ее монтаже, хотя эту работу также вполне можно доверить мастерам.
Если есть необходимость сэкономить на поручнях из древесины, можно заказать их изготовление и из другого материала, например, из пластика, который прекрасно имитирует фактурный рисунок дерева. Еще один вариант перил — это комбинированный, то есть сделанный из металла и пластика.
Однако, какой бы вид перил ни был выбран, его установка и закрепление происходит в последнюю очередь.
Как производится монтаж- Определив место установки лестницы, его размечают таким образом, чтобы конструкция, задуманная для установки на определенном расстоянии от стены, в нее не упиралась.
Если же конструкция будет определенным образом закрепляться на стене, для нее тоже нужно точно рассчитать место установки центральной стойки и форму проема в потолочном перекрытии.
- Первым шагом нужно провести разметку на потолке, определив центр окружности, которая позднее должна быть вырезана в перекрытии и будет впоследствии служить проходом на второй этаж.
- Определив эту точку, с помощью отвеса ее точно проецируют на пол. Эта отметка станет местом установки опорной стойки.
- Далее, в потолке вырезается проем нужной формы, и его края сразу же оформляются декоративно.
- Следующим этапом идет установка опорной стойки, если она будет монолитной.
Если используются готовые комплекты винтовых лестниц, то их сборные детали — опорная стойка, состоящая из отдельных элементов, и ступени, сразу закрепляющиеся на стойке, монтируются одновременно.
Примерная схема такой сборки представлена выше.
Если же ступени будут крепиться на монолитную стойку из бетона или кирпича, то на ней размечаются места, на которых закрепляются с помощью анкерных элементов или сварки специальные кронштейны. На них будут и укладываться, и крепиться ступени.
- Если стойка будет иметь большой диаметр и изготавливается из древесины, то для установки ступеней проще всего использовать бруски, имеющие высоту расстояния между ступенями, которая получится при предварительных расчетах.
Бруски закрепляются вертикально на точно размеченные места на столбе, с помощью мощных саморезов. Размер брусков может составлять в сечении 30 × 50 или 50 × 50 мм. Этот способ крепления смело можно назвать самым простым, главное — подготовить нужное количество брусков требуемых размеров.
- Под первую ступень с широкой ее стороны, можно предусмотреть на полу надежную подставку из более крупного бруска, который необходимо тщательно обработать.
- Верхняя ступень-площадка укладывает на полы второго этажа и надежно закрепляется.
- Далее, когда все ступени выставлены, на них устанавливаются балясины, но пока не закрепляются, так как на них нужно сделать отметки для спила под необходимым углом, который будет соответствовать уклону лестницы.
Угол их среза определить легко, для этого процесса потребуется изготовить простой шаблон в виде треугольника. Как сделать это правильно, показано на схеме ниже.
Установка и подгонка балясин и стоекКогда будут размечены все балясины, их аккуратно спиливают, устанавливают и закрепляют на подготовленные крепления (отверстия, шпунты или пазы), но, кроме них, рекомендовано дополнительно зафиксировать деревянные балясины на клей.
- Далее, на балясины устанавливается поручень, который закрепляют к ним с помощью саморезов, закручиваемых под углом. Чтобы избежать повреждения стойки, сначала нужно просверлить канал под саморез соответствующим сверлом (обычно используют Ø 3 мм), а затем в это отверстие вкручивается тонкий, но достаточно длинный саморез.
Вместо этого некоторые мастера используют обычные гвозди, однако, учитывая хрупкую витую конструкцию лестницы, лучше все же применить саморезы.
- Чтобы конструкция была более прочной, можно по всей длине лестницы, с наружной ее стороны, закрепить широкий витой плинтус.
Закончив монтаж лестницы, можно переходить к ее окончательной отделке. Можно покрыть ее краской, которая поможет вписать конструкцию в общий дизайн, а можно использовать морилки и цветной или бесцветный лак по дереву.
Если решено изготовить и установить винтовую лестницу самостоятельно, то главное в этом вопросе — сделать конструкцию максимально удобной, надежной и безопасной, особенно в том если в доме проживают люди преклонного возраста и маленькие дети.
При отсутствии опыта и навыков в подобной работе, лучше доверить этот процесс квалифицированному мастеру.
В крайнем случае, можно заняться монтажом готовой конструкции, комплект деталей которой изготовлен профессионалами. В этом случае нужно будет точно, до мелочей, выполнять все технологические рекомендации, указанные в инструкции, которая прилагается к такому набору.
Видео: проведение монтажа готового комплекта винтовой лестницы
Самостоятельное изготовление винтовой лестницы
Винтовые лестницы обладают рядом практичных достоинств, преимуществом перед традиционными маршевыми сооружениями. Кроме того, они выделяются особой оригинальностью. Для сооружения винтовой лестницы понадобится гораздо меньше материала, также они занимают меньше пространства. Речь пойдет о том, сколь легко изготовить винтовую лестницу собственноручно, применяя при этом металл и дерево.
Во время работы учитываются несколько специфических параметров:
• метод крепления ступенек;
• вид и высоту поручней и балясин;
• конструкцию центральной стойки.
Построить винтовую лестницу с применением металла и дерева может человек без особых навыков и умений. Достаточно только учесть особенности, касающихся изготовления конструкций, подобных этим.
Особенности винтовых лестниц
Из опыта можно сказать, что лестницы, ширина пролета которых составляет порядка одного метра, являются самыми удобными. Исходя из этого, можно сказать, что диаметр готовой конструкции составит около двух с половиной метра, если она размещена вокруг центральной стойки.
Наиболее интересными с точки зрения экономии являются конструкции, где ступени крепятся на центральной стойке, а также оборудованы винтообразными поручнями, которые монтируются на балясинах.
Иные варианты являются более сложными и дорогими.
Что касается самой конструкции, то она не обязательно должна быть круглой в разрезе. Это может быть примыкающий к стенам многоугольник. Ступени в таком случае укрепляются в толще стены посредством специальных навесных креплений.
Применяемый материал
Для центральной стойки используется металлическая труба диаметром 5 см, толщиной стенки не меньше 4 мм. Если есть желание использовать исключительно дерево, то роль стойки исполняет колонна из прочной древесины. Также в качестве центра применяется бетон либо кирпич, а также камень.
Поручни делают как из металла, так и древесины твердых пород. В некоторых конструкциях допускается применение всех перечисленных материалов.
Для ступенек может применяться не только древесина и металл, а также толстое стекло.
Практически любой прочный материал может быть использован при строительстве винтовой лестницы.
Стадии работ
Во время обустройства винтовой лестницы стоит придерживаться следующего порядка:
1) установка центральной стойки с последующим крепежом промежуточных втулок;
2) равномерное распределение ступеней по всей окружности конструкции;
3) монтаж опорных кронштейнов.
Они устанавливаются последовательно на каждую из ступеней.Последняя проступь крепится жестко в междуэтажном перекрытии;
4) установка балясин и фиксация поручней.
Мы рекомендуем применять балясины следующего типа
Важные преимущества
- размер балясин позволяет экономично расходовать материал
- ширина балясины 9 см, расстояние между изделиями должно быть не более 15 см. Таким образом, необходимо меньше изделий на равноценную площадь
- окрашенные балясины готовы к монтажу (не требуется обезжиривать, грунтовать и красить изделие). Благодаря специальной обработке не ржавеет при хранении и эксплуатации
-
легкость монтажа/ демонтажа изделий. Не требуется прибегать к платным услугам сварщиков и приобретать специальный инвентарь, так как продукция крепится на саморезы. При желании балясины можно приварить.
При желании балясины можно приварить.- благодаря компактной упаковке продукция не занимает много места и удобна в хранении и доставке
После проделанных манипуляций получается готовая для использования лестница.
Рекомендации
Чтобы лестница была долговечной и безопасной, следует:
1) не использовать в конструкции такой элемент, как подступенка. Это избавит от соскальзывания ноги со ступенек;
2) делать уклон таковым, чтобы по лестнице можно было легко двигаться;
3) центральную стойку располагать на опорной площадке, которая может удержать вес всей лестницы и еще двоих людей;
4) укрепить конструкцию, применив перекрытие между смежными ступенями. Для этого применяются специальные кронштейны, которые монтируются промеж передних и задних ребер соседних ступеней.
Винтовая лестница своими руками | Лестница
Лестница для дома — это не только способ соединения двух этажей, но и один из главных элементов интерьера.
На сегодняшний день существует большое количество различных конструкций домашних лестниц, которые отличаются своими размерами, конструкцией, удобством использования, а также сложностью и стоимостью изготовления. Винтовые лестницы являются одними из самых востребованных, так как обладают рядом существенных преимуществ. Давайте рассмотрим, каковы основные особенности этой конструкции.
Преимущества винтовой лестницы
Основное преимущество — компактность винтовой лестницы. Для того, чтобы соединить два яруса помещения высотой 2,5-3 метра и при этом обеспечить приемлемый угол и высоту ступеней, потребуется лестница длиной в несколько метров, что займет значительную часть помещения и значительно уменьшит полезную площадь. космос. Такой вариант совершенно не подходит в тех случаях, когда комната изначально небольшая. В этом случае винтовая лестница – лучший вариант. На это уходит не более двух квадратных метров, а можно сделать нужный наклон и высоту ступеней, сделав конструкцию легкой и безопасной.
Еще одним преимуществом этого дизайна является дешевизна. На винтовую лестницу уйдет намного меньше материала, чем на маршевую, поэтому, если вы все работы будете выполнять самостоятельно, получится сэкономить.
Вершина винтовой лестницы отличается оригинальным внешним видом, поэтому, помимо своего прямого назначения, она станет главным украшением вашего дома. Искусно выполненная лестница может стать настоящим произведением искусства, которое добавит интерьеру индивидуальности и вызовет восхищение ваших гостей.
Недостатки винтовой лестницы
Основным недостатком является то, что винтовая лестница менее удобна в использовании, чем обычные лестницы. По такой лестнице будет сложно занести на второй этаж тяжелую мебель, шкаф или диван. Кроме того, подниматься и спускаться по спирали намного сложнее, чем по прямой, поэтому, если конструкция будет использоваться в качестве парадной лестницы, необходимо подумать о ее эргономике, тщательно продумать ширину и количество ступеней, позаботиться об удобном и надежные перила.
Основные виды конструкции
В зависимости от расположения винтовая лестница может примыкать к стене или монтироваться на вертикальной стойке. Лестница первого типа обычно имеет многоугольную форму, повторяющую конфигурацию стен помещения. Один край ступеней крепится непосредственно к стене. Между собой ступеньки соединяются прямой или спиральной тетивой, а также они могут лежать на косоурах или держаться за перила. Такая лестница может быть изготовлена без каких-либо дополнительных опор, поэтому они являются частью опорной конструкции перил для придания жесткости.

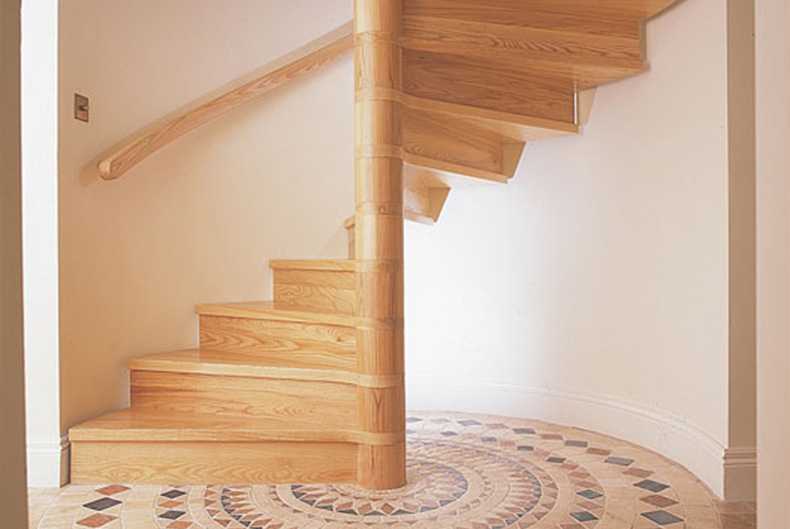

Ступени винтовой лестницы, прикрепленные к вертикальной стойке и расположенные радиально, обычно имеют круглую форму. Ступени соединяются между собой с помощью перил или спиральной тетивы, с перилами и принимают на себя часть нагрузки, придавая дополнительную прочность всей конструкции.
Основные материалы для изготовления лестниц
Лестницы винтовые лестницы чаще изготавливают из лиственных пород: дуба, бука или клена.
Его также можно использовать в пластике, металле или закаленном стекле высокой прочности. В лестницах наружного применения иногда используется мрамор, керамика или искусственный гранит. Перила и тетива изготавливаются из клееного дерева или металла.
Если планируется изготовить винтовую лестницу своими руками вокруг горизонтальной опоры, центр колонны можно сделать из дерева, камня или металла. В этом случае самый выгодный вариант — готовая стальная труба, поскольку она отличается высокой прочностью и позволяет просто прикрепить ее к сцене.
Чтобы сделать винтовую лестницу своими руками, необходимо произвести точные расчеты.
Оптимальная ширина винтовой лестницы 0,8-0,9 метра. Предположим, нам нужно построить лестницу шириной 0,85 метра и высотой 2,7 метра с центральной металлической стойкой диаметром 0,2 метра. В первую очередь определяем габаритный диаметр будущей конструкции, который будет равен удвоенной ширине лестницы и толщине опорного столба.
В этом случае 0,85 + 2 х 0,2 = 1,9.метров. В полученный круг вписывается еще один круг. По ней будет двигаться человек, чтобы подняться по лестнице. Радиус окружности равен сумме R1 — половины ширины ступеней и радиуса r центральной стойки: 0,85/2 + 0,2/2 = 0,475 м.
Наиболее оптимальная ширина ступени 30-35см, но в этом случае она будет увеличиваться по мере удаления от центра лестницы. Для нашей винтовой лестницы используем среднее значение ширины ступени 20см. Для определения количества ступеней, приходящихся на один оборот лестницы, длину вписанной окружности (траектории движения человека по лестнице) делим на ширину ступени. 2 х 3,14 х 0,475/0,20 = 14,9. Полученное значение округляем до целого, получаем 15 градусов.
Далее рассчитайте примерную высоту ступенек.
Разделите окружность на 15 равных частей с помощью радиальных линий. Чтобы человеку было удобно подниматься по лестнице, первая ступень переворота должна быть выше конечной высоты человеческого роста, при этом необходимо учитывать толщину ступеней и делать небольшой запас в 10-15 сантиметров.
При среднем росте 1,85м, 0,04м и зазоре уровней толщины 0,15м высота одного мотка составит 2,05м. Теперь разделите это значение на количество ступеней. Высота каждой ступеньки 2,05/15=13,67см.
Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. В нашем случае это 2,7/19,7 = 0,1367. Для того чтобы определить окончательную высоту ступени, полученное значение округляем до 20 и повторно делим на высоту лестницы: 2,7/20 = 0,137. Конечная высота ступени — 13,7см.
Винтовая лестница своими руками. Изготовление ступеней и поручней
Ступени винтовой лестницы могут быть изготовлены из массива дерева, например дуба или бука. Проще всего получить готовые сценические прямоугольные заготовки, чтобы сделать их нужной конфигурации. В настоящее время на рынке представлены два типоразмера деревянных ступеней толщиной 40 мм: 40х80см и 30х210см. Каждую такую ступеньку можно распилить по диагонали, получив две трапециевидные заготовки шириной 300 мм с одного конца и 90 мм на другом конце.
Заготовке можно придать соответствующую форму и закруглить края. Все кромки обрабатываются с помощью шлифовальной машинки или вручную обычной наждачной бумагой. Готовую сцену можно покрасить или покрыть лаком. К лестницам крепятся специальные втулки, через которые они будут соединяться с центральной стойкой.
Балясина Перила изготавливаются из деревянных или металлических прутьев, сами перила обычно изготавливаются из клееного бруса или пластика. Поручни могут состоять из нескольких прямых линий или иметь дугообразную форму. Второй вариант выглядит намного эффектнее, но его достаточно сложно реализовать.
Лестница строительная
Первоначально на ступени нарезается резьба, после чего она устанавливается на подготовленное место и крепится к полу и перекрытию. Вы продумываете способы крепления стеллажа и заботитесь о его сохранности. Ступени должны перекрывать друг друга на 5-6 см. Они устанавливаются на место и фиксируются с помощью рельсов. Рядом с широкой стороной ступени прикручиваются балясины, а за ними в свою очередь монтируются перила.
Балясина первой ступени имеет большую длину и крепится к полу. Такая конструкция обеспечит большую прочность конструкции.
Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому перед тем, как приступить к работе, внимательно изучите основные принципы создания таких конструкций, и тщательно продумайте каждый элемент.
Смотрите также как сделать лестницу своими руками.
Хотя вы можете склоняться к мнению, что построить винтовую лестницу своими руками сложное дело, на самом деле вы ошибаетесь. Это довольно просто, если вы выполните несколько важных шагов. Винтовые лестницы очень подходят для небольших помещений, например, для выхода на террасу. Помимо того, что такую лестницу легко построить, она еще и очень красиво выглядит. Обычно винтовые лестницы изготавливают из кованого железа или стали, поскольку они прочны и долговечны. Имейте в виду Прежде чем начать свой проект, вам необходимо получить все необходимые документы от местных властей в вашем жилом районе, чтобы построить винтовую лестницу на законных основаниях. Следующее, что вам нужно сделать, это определить место, где вы хотите построить винтовую лестницу. Убедитесь, что центральный столб не находится слишком близко к стене, где будет ваша лестница, если вы не хотите столкнуться с проблемами при ее строительстве. Кроме того, убедитесь, что имеется достаточно места для головы. Стандартная высота над головой должна составлять шесть футов шесть дюймов. Измерьте диаметр лестницы и ее высоту. Не забудьте учесть два сантиметра пространства от пола и стен ступеней лестницы для поручней. Как сделать Выберите понравившийся дизайн и купите в специализированном магазине набор «Сделай сам». Обычно в набор «Сделай сам» входят все материалы и инструменты, необходимые для сборки винтовой лестницы. Он включает в себя ступени, стойку для центра винтовой лестницы и кронштейны, которые необходимо закрепить на центральной стойке с помощью круглого зажима. Лестница будет поддерживаться раскосом, который является частью зажима. Ближайшая стена также выдержит вес лестницы. В этом наборе вы также найдете подробные инструкции по сборке винтовой лестницы. Вот несколько важных шагов, которые помогут вам в вашем проекте.
Первое, что вам нужно сделать, это вырезать все ступени лестницы по выбранному вами шаблону. Убедитесь, что длина каждой ступени больше тридцати шести дюймов, чтобы лестница была удобной.
Далее необходимо установить столб в центре. Для этого положите опорную плиту на выбранный участок пола и прикрепите ее к земле. Перед установкой убедитесь, что поверхность выровнена. Высота ступени верхнего уровня от нижнего этажа должна быть равна длине стойки. Этот столб должен выдерживать весь вес лестницы, поэтому он должен быть устойчивым и прочным. Теперь очень хорошо прикрепите его к земле, чтобы он оставался неподвижным. Для большей безопасности прикрепите верхний конец центральной стойки с помощью отвеса.
Прикрепите первую ступеньку наверху лестницы к центральной опоре рядом с отверстием чердака. Продолжайте делать то же самое для остальных шагов. Таким образом, вы можете убедиться, что у верхнего входа достаточно места, и вы можете изменить положение других ступеней в соответствии с доступным пространством.
Чтобы сделать вертикальную опору более безопасной для альпиниста, необходимо установить перила. Это сложная задача, особенно если у вас нет столярных навыков. Чтобы облегчить себе работу, купите перила, специально предназначенные для винтовых лестниц, поскольку они содержат подробные инструкции, которым вы должны следовать. Установите поручни в соответствии с инструкциями производителя. Убедитесь, что вы начинаете установку с самой нижней части лестницы и заканчиваете ее верхней частью. Это все! Следует отметить, что процесс строительства винтовой лестницы снаружи совершенно другой. |
Также можно использовать дерево для постройки винтовой лестницы, но оно не такое прочное, как металл. Каждая ступень винтовой лестницы поддерживается скобой, которая крепится к шесту посередине. Давайте посмотрим, как построить внутреннюю винтовую лестницу шаг за шагом.
Убедитесь, что вы не ошиблись при выполнении этих измерений. Определите высоту проступи и примите во внимание ширину пространства за пределами ступеней.
В то же время убедитесь, что их ширина составляет четыре дюйма, чтобы лестничные марши имели плавную градуировку. Ширина стояков также должна составлять четыре дюйма.
Теперь вам нужно поставить ступеньку с верхней части лестницы на распорку и закрепить ее с помощью винтов. Сделайте то же самое для остальных ступеней. Затем установите подступенки, сдвигая их вертикально между двумя ступенями. Таким образом, лестница будет более безопасной и надежной. Вставьте круглые прокладки поверх круглого столба, чтобы сохранить одинаковое расстояние между ступенями.
