Деревянная лодка / Сибирский охотник

Как сделать деревянную лодку своими руками

Давно хотел создать запись с отметкой основных моментов при изготовлении лодки, но всё никак не получалось! Батя с каждым годом всё старше, а шпаргалки всё нет, хотя лодок мы с ним сколотили не одну пару... И вот в этом году появилась потребность в расширении нашего флота, потому как ребятня подрастает и лодки требуются более устойчивые и грузоподъемные, для надежности перемещения. Сам то я и вплавь бывало выплывал, а с сынами это надо предостеречь! Пришло время достали запасенные ранее доски, окромили, прострогали, заготовили гвозди, и, в один из выходных приступили к делу! (Доски использовать лучше еловые, без сучков, но не всегда есть то что надо)

Первым делом Батя набросал маломальский чертёжик с размерами, исходя из требований и предыдущих строек

Затем выложили доски для дна, начертили на них контур согласно размерам, лобзиком вырезал основное, оставил лишь по краям, это видно на фотографиях.

При подгонке досок одна к другой оставляем щели в корме и в носу, посредине же подгоняем более менее плотно

Далее приготовили из брусков поперечины на дно. Поперечины делаются закругленной формы как показано на фото

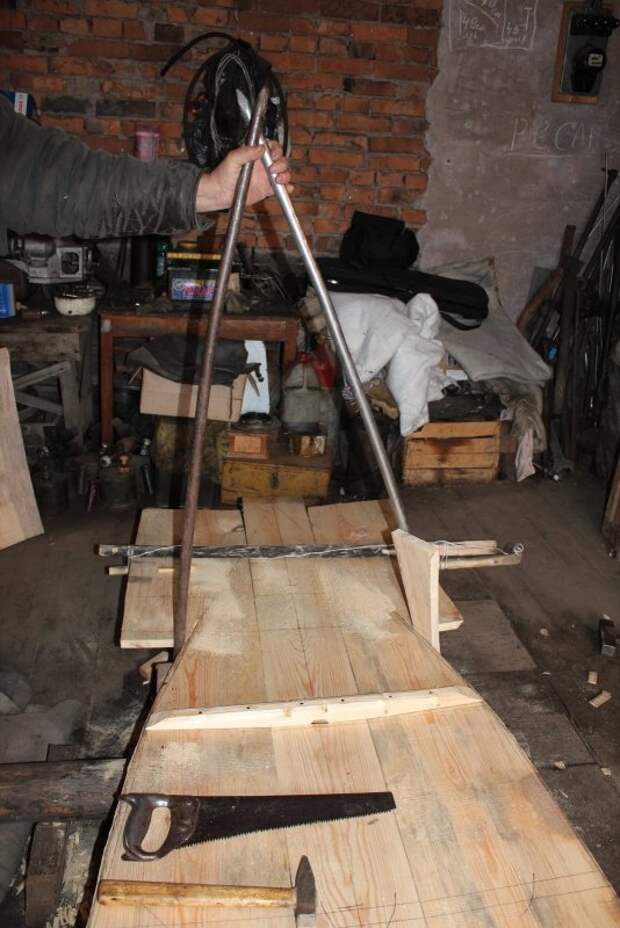

Когда все детали подготовлены начинаем сборку дна, сначала плотно собрав доски сшиваем гвоздями посередине поперечиной, далее с помощь веревки и двух ломов стягиваем корму, сшиваем гвоздями, то же самое делаем с носовой частью

За счет того что поперечины закругленные, а меж досок в носовой и кормовой части оставляли щели, при стяжке и сборке дно получается немного сферой как поперёк так и повдоль. В будущем это дает устойчивость лодки на воде. Не обязательно подгонять и стягивать доски дна до микрон, небольшие щелки вполне допустимы, это облегчит конопатку дна.

Когда дно собрано, выстрагиваем края согласно задуманным размерам и разметке, чтоб края плавные были, иначе загнуть четко бортовые доски не получится

Далее готовим поверхности под бортовые доски, колотим шпангоуты, носовую доску, корму.

Самое интересное впереди, нужно загнуть борта одновременно с обоих сторон, если загибать по очереди может перекосить и лодка получится перекошеной формы. Прикладываем бортовую доску к носу с одного стороны-пришиваем, затем со второй стороны тоже самое, далее один прижимает загибая доски, второй проколачивает гвоздями по направлению к корме.

Стягивали доски также как и дно - веревкой. В итоге нарисовалась какая-никакая форма, дальше проще. Таким же макаром загибаем второй ряд бортовых досок. Много гвоздей при сшивании не бьем потому как еще конопатить надо будет! Далее отпиливаем лишние концы досок, как бортовые так и носовую с кормой. Затем подгоняешь лицевую носовую доску.

После окончания сборки, работаешь рубанком, где надо скругляешь, выравниваешь, проходя весь баркас, выпиливаешь красиво шпангоуты. После наведения красоты конопатим, местами добавляем гвоздей, прикручиваем уключины, смолим дно, прибиваем на дно нащельники, смолим их, далее покраска. Также делаем сидухи кому как удобно красим и их. Весла у нас переходящие, лодки меняем, а весла прежние. Уключины на всех наших лодках одинаковые, чтоб без заморочек.

В принципе старался все этапы и тонкости учесть в фотографии, чтоб было наглядно. Лодок нынче сколотили две, одну к открытию, вторую совсем недавно. Лодки делали одинаковые, одну испытали, вторая на стадии окончания работ.

Если у кого какие вопросы возникнут спрашивайте, обязательно уточню! Вопросы правда обычно возникают при самостоятельном изготовлении, вдруг кто возьмется и сделает деревяшку. Для тех кто живет рядом с озером деревяшка незаменима!

Спасибо за внимание!

Чертежи и фото

Как сделать деревянную лодку своими руками | Древология

К вопросу изготовления лодки из дерева своими руками стоит подойти более чем ответственно. Ведь плав средство должно быть надежным и безопасным. Как сделать деревянную лодку своими руками расскажем в статье.

Принцип сборки может быть одинаковым, но форма может немного отличаться.

Выбор дерева для лодки

В первую очередь, для того, чтобы сделать лодку, нужно правильно выбрать материал. Доски, которые пойдут на изготовление бортов должны быть очень хорошего качества.

Самым лучшим вариантом станут доски из хвойных пород древесины. К примеру, сосны или ели, а еще лучше лиственницы. Содержащаяся в хвойных породах смола, делает древесину наиболее устойчивой к влаге. Что очень важно для лодки.

Доски для борта выбирать следует не слишком широкие. Максимальная ширина досок должна составлять 2,5 см. Не толще.

Доски должны быть абсолютно ровными и хорошо просушены. На досках не должно быть трещин, сучков и других, даже минимальных дефектов.

Перед началом работы, необходимо обработать антисептиком все части досок, которые после сборки, будут недоступными для обработки.

Как сделать деревянную лодку своими руками

То, какого размера будет лодка, решать вам. Все зависит от наличия материала, от того, насколько большая или маленькая лодка вам нужна, сколько людей планируется в ней находиться одновременно.

Шаг первый собираем основу

Две доски, необходимого размера, складываем вместе. Доски следует выбирать, шириной не менее 28-30 см. иначе будет слишком низкий борт.

По краям просверливаем отверстия, в которые вставляем проволоку, или толстый медный провод. Таким образом, две доски с двух сторон, должны быть закреплены между собой своеобразной шнуровкой.

Далее нужно приложить все свои физические возможности. Нужно раздвинуть доски по центру, на ширину будущего судна и поставить распорку в виде деревянного бруска. По краям будущей лодки ставим еще две распорки поменьше

Шаг второй формируем нос и корму

Теперь необходимо зафиксировать носовую часть лодки. Для этого, между досками устанавливаем брус треугольной формы. Углы треугольника должны быть порядка 10-15 градусов. Далее, места стыка досок (треугольного бруска) и досок обильно промазываем герметиком и плотно прижимаем друг к другу. Даем герметику хорошенько схватиться, зафиксировав склеиваемые детали струбцинами. И саморезами с антикоррозийным покрытием.

Поверх носа крепим трапециевидную корму. Также, обильно промазывая ее, в местах стыка с носом лодки, герметиком. И закрепляем все теми же саморезами.

Тоже самое проделываем с другой стороны лодки. По всей длине лодки ставим распорки с промежутком 30-40 см.

Шаг третий монтируем дно

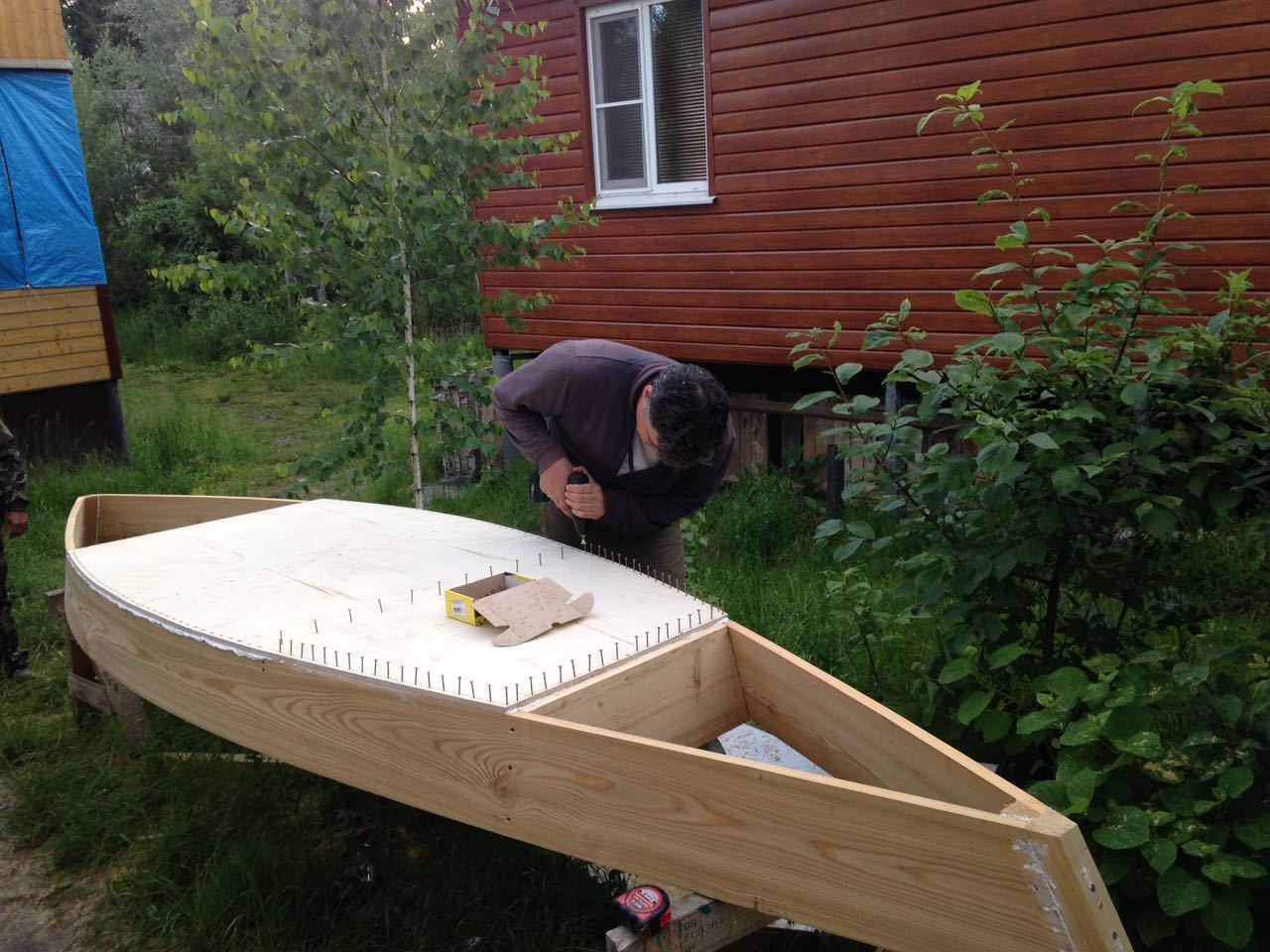

Следующим шагом приступаем к монтажу днища лодки. Для этого нужна фанеравлагостойкая, толщиной 10-12 мм. Фанеру вырезаем четко по периметру лодки.

Прибываем аккуратно гвоздями или прикручиваем саморезами. Аккуратно, чтобы исключить растрескивания досок. Фиксируем днище, через каждые 5 см. Фиксируем по периметру самого судна. И по всем распоркам. Между распорками и днищем, просвет, промазываем хорошенько герметиком.

Шаг четвертый рейка и сиденья

По периметру в место соединения борта и дна пришиваем рейку. Ее тоже фиксируем на герметик. По дну и по верхнему краю борта.

На распорку, поверх верхней рейки устанавливаем сиденья из доски, крепим гвоздями или саморезами.

По краям лодки обшиваем верх той же влагостойкой фанерой. Фанера по верху- от носа лодки до первой распорки. Крепим саморезами или гвоздями.

Шаг пятый обработка и покраска

По всему периметру лодки проходим двумя слоями влагостойкой грунтовки. С межслойной сушкой. Далее покрываем краской от трех до пяти слоев. Так же с межслойной сушкой. После окончательного просыхания последнего слоя краски, лодку можно спускать на воду.

Тестирование лодки

Перед первым плаванием обязательно протестируйте герметичность лодки в воде у берега. Чтобы удостовериться в безопасности использования самодельной конструкции.

Для развития и существования канала, нам жизненно необходимы Ваши лайки.

Спасибо Вам за них!)

Будет очень интересно!!!!

Подписывайтесь на наш канал Яндекс.Дзен

Источник: Древология.Ру

Деревянная лодка своими руками | Строительный портал

Покупка деревянной лодки довольно затратный процесс, требующий немалых вложений. А вот ее изготовление открывает перед создателем разнообразие вариантов, форм и стилевых решений, в котором будет выполнена лодка, кроме этого, ему удастся немного сэкономить. Деревянная лодка изготовленная своими руками станет отличным дополнением рыбалки, охоты и просто отдыха на воде. О том как построить деревянную лодку рассмотрим далее.

Оглавление:

  1. Основные разновидности лодок
  2. Самодельные деревянные лодки: особенности изготовления
  3. Деревянная лодка своими руками: инструкция по изготовлению
  4. Деревянная лодка плоскодонка: основные этапы изготовления

Основные разновидности лодок

Выделяют несколько видов материалов, подходящих для сооружения лодки. Среди них:

  • ткань на основе резины;
  • пластиковые компоненты;

  • сталь;
  • дерево;
  • фанера.

Надувные лодки еще называют тканными. Для их изготовления используется резина или полимерные составы. Они неустойчивы и плохо держатся на воде. Легко трескаются, неустойчивы перед холодом и морозом. Требуют постоянной латки и очень опасны тем, что повреждаются в самый неподходящий момент. Преимуществами такого рода лодок выступает легкость транспортировки, компактность и удобство в хранении.

Лодки из пластика прежде всего отличаются привлекательным внешним видом, их выпускают в самой разнообразной цветовой гамме. Кроме этого, если правильно использовать пластиковые лодки они прослужат их владельцу не один десяток лет.

Деревянные лодки из досок отличаются меньшей долговечностью, по сравнению с пластиковыми. Кроме этого, они требуют постоянного ухода в виде нанесения влагоотталкивающих растворов. Некоторые владельцы деревянных лодок перед началом их использования намачивают устройство в воде, чтобы оно держало форму.

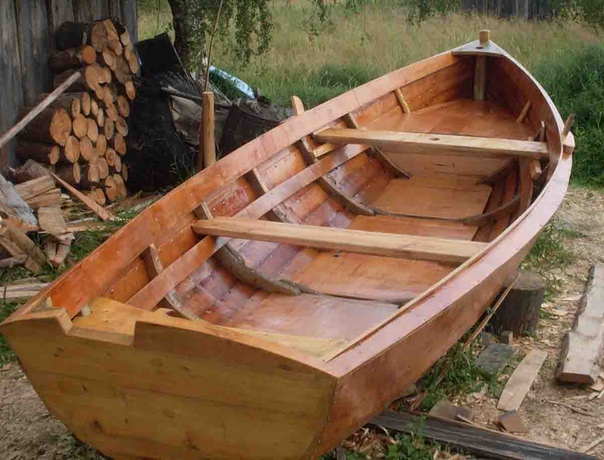

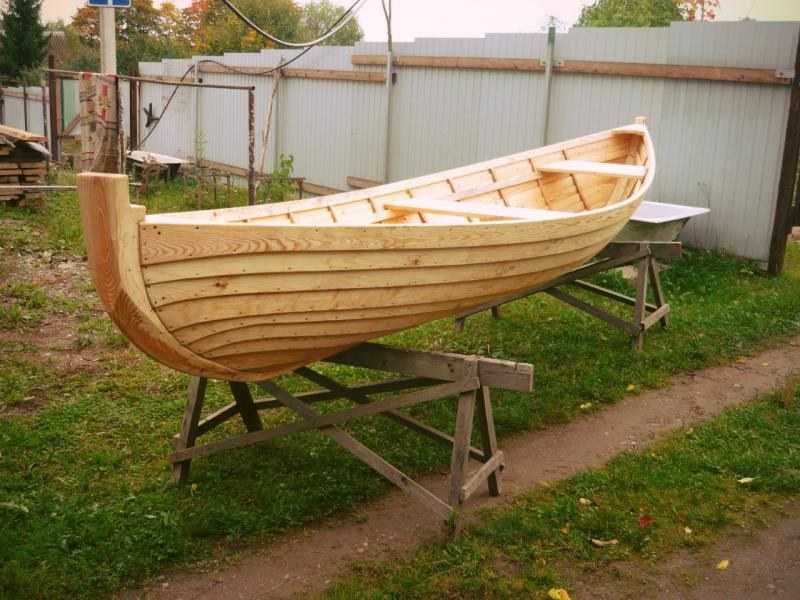

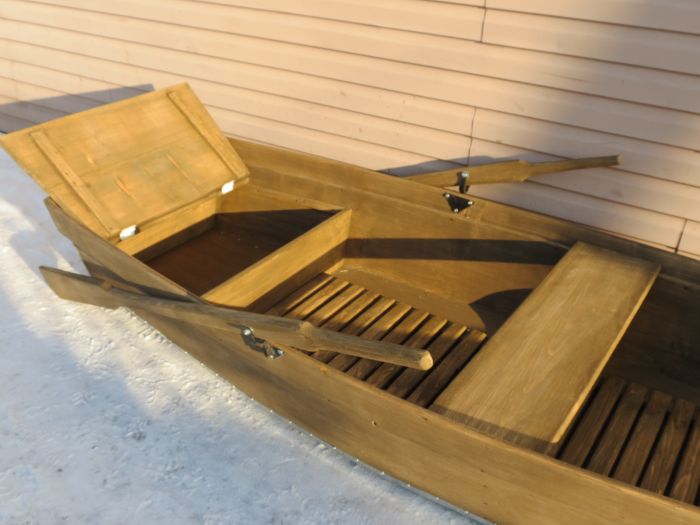

Деревянные лодки фото:

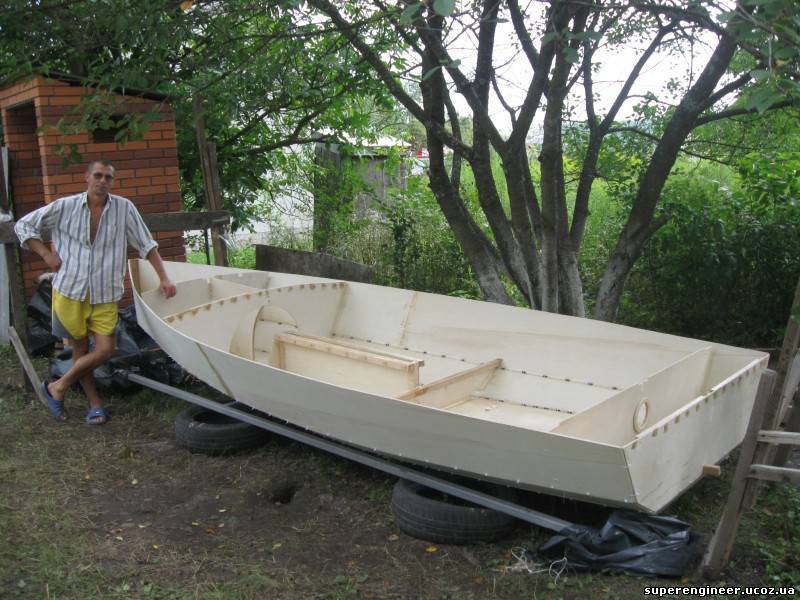

Лодки на основе фанеры самый оптимальный вариант среди деревянных лодок. Фанера обладает влагоустойчивостью, устойчивостью перед большими нагрузками, крепостью и прочностью. Единственным недостатком фанеры является трудность в ее изгибании, поэтому такие лодки не имеют плавных линий, а характеризуются наличием острых углов.

Для изготовления металлических лодок используется дюраллюминий, который имеет свойства прочности и устойчивости перед износом. Возможен вариант использования нержавеющей стали для изготовления лодки, но в таком случае, ее транспортировка становится невозможной из-за огромной тяжести веса.

Самодельные деревянные лодки: особенности изготовления

Для рисования чертежей деревянных лодок существуют специальные онлайн программы, помогающие рассчитать габариты отдельной детали. С помощью 3D конструктора каждая деталь лодки видна со всех ракурсов.

Предлагаем ознакомиться с вариантом оборудования лодки следующих размеров:

  • нижняя длина носа и кормы составляет 200 и 850 см, верхняя длина - 500 и 1120 мм, высота - 150, 185 мм;
  • размеры усиливающих ребер: 1-е - высота низа, верх и длина - 830 мм, 510 мм, 295 мм;
  • борт необходимо вырезать под углом, для его расчета лучше воспользоваться калькулятором.

Совет: Перед началом изготовления лодки, изучите дополнительную литературу, связанную с количеством основных деталей лодки и их названиями.

Данная лодка изготавливается из фанеры, при покупке которой обязательно обратите внимание на влагоустойчивость. Такая фанера прослужит в несколько раз дольше и не потребует дополнительных затрат на ее ремонт и обслуживание.

Для изготовления дна используйте фанеру толщиной от 1,2 см, а для бортов и других частей - 0,8 или 1 см.

После покупки фанеры приступите к изготовлению деталей лодки. Для этого нужно подготовить специальные выкройки. Их делают на больших листах бумаги, например, на обоях. Форма выкройки в точности повторяет форму детали.

Для выпиливания деталей воспользуйтесь электрическим лобзиком. Так как размеры фанеры не позволяют соорудить дно лодки полностью, требуется прибегнуть к его склеиванию из нескольких частей. Для этого используйте клей ЭДП или любой другой клеевой раствор, который устойчив перед влагой. Процедура склеивания проводится с помощью накладок, в виде фанерных полос, длиной от 10 см.

Для склеивания внутренних ребер жесткости используются березовые брусья. Они располагаются внутри лодки и имеют определенный угол наклона.В некоторых вариантах сооружения деревянной лодки используются сплошные седельные балки, для склеивания которых соединяются две боковые детали с плоской скамьей. Такая конструкция позволяет значительно снизить внутреннее наполнение лодки, а также увеличивает свойство плавучести, даже в том случае, если лодка перевернется.

Для новичков в строительстве лодок главной проблемой выступает соединение нескольких деталей между собой, особенно если оно происходит под разными угловыми наклонами. Самым простым способом является так называемый метод “сшивания и склеивания”. В таком случае, детали соединяются между собой с помощью проволоки, выполненной из стали или прочной капроновой нити. Перед этим, в кромках деталей просверливаются специальные отверстия, их диаметр не должен превышать четырех миллиметров, а расположение от края лодки не более пяти миллиметров. Когда корпус соединен с помощью нитей приходит очередь проведения следующего процесса, который включает проклеивание всех стыков с помощью стеклоткани. Она фиксируется на поверхности благодаря пропитке с помощью влагостойкого клея или эпоксидной смолы. Рекомендуется осуществлять проклеивание как внутри лодки, так и в наружной ее части.

Начинайте собирать корпус лодки с боковых участков, которые включают бортик, нос и корму. Сначала сверлят отверстия, в соотношении с указанными значениями, следите за ровностью шага сверления. Проведите стягивание этих деталей с помощью нити или проволоки. Следите за взаимным расположением деталей и ровностью всех угловых соединений. Саморезы помогут закрепить ребра жесткости, а стеклоткань обеспечивает их дополнительное крепление. Следите за тем, чтобы под стеклотканью не образовывались пузырьки воздуха, при их наличии, позаботьтесь об удалении.

Таким же способом к корпусу присоединяется дно. По верхней части бортов необходимо приклеить брус причального назначения. Его основной функцией является защита лодки от механических повреждений в процессе ее швартования у причала или берега.

В качестве обязательного элемента лодки выступает киль. Он отвечает за безопасные вхождения судна в повороты и за устойчивость ее боковых частей. Его фиксация происходит по центральной части дна, и устанавливается по центральной его линии.

Для изготовления центрального киля используйте не одну, а набор из нескольких реек. При дополнительном вклеивании деталей в носовую или заднюю часть лодки увеличивается ее прочность и устойчивость.

Рекомендуем позаботиться об усилении транца - задней части кормы. После закрепления основных деталей лодки рекомендуется произвести ее вскрытие специальными пропитками. После их высыхания приступайте к испытанию судна. Транспортируйте лодку к речке или водоему и опустите ее на воду, если течи отсутствуют, она готова к эксплуатации. Также рекомендуется проконтролировать количество груза, которое она способна перевезти. Когда все неполадки исправлены окрасьте лодку с помощью масляных красок. Проводить окрашивание нужно несколькими слоями.

Деревянная лодка своими руками: инструкция по изготовлению

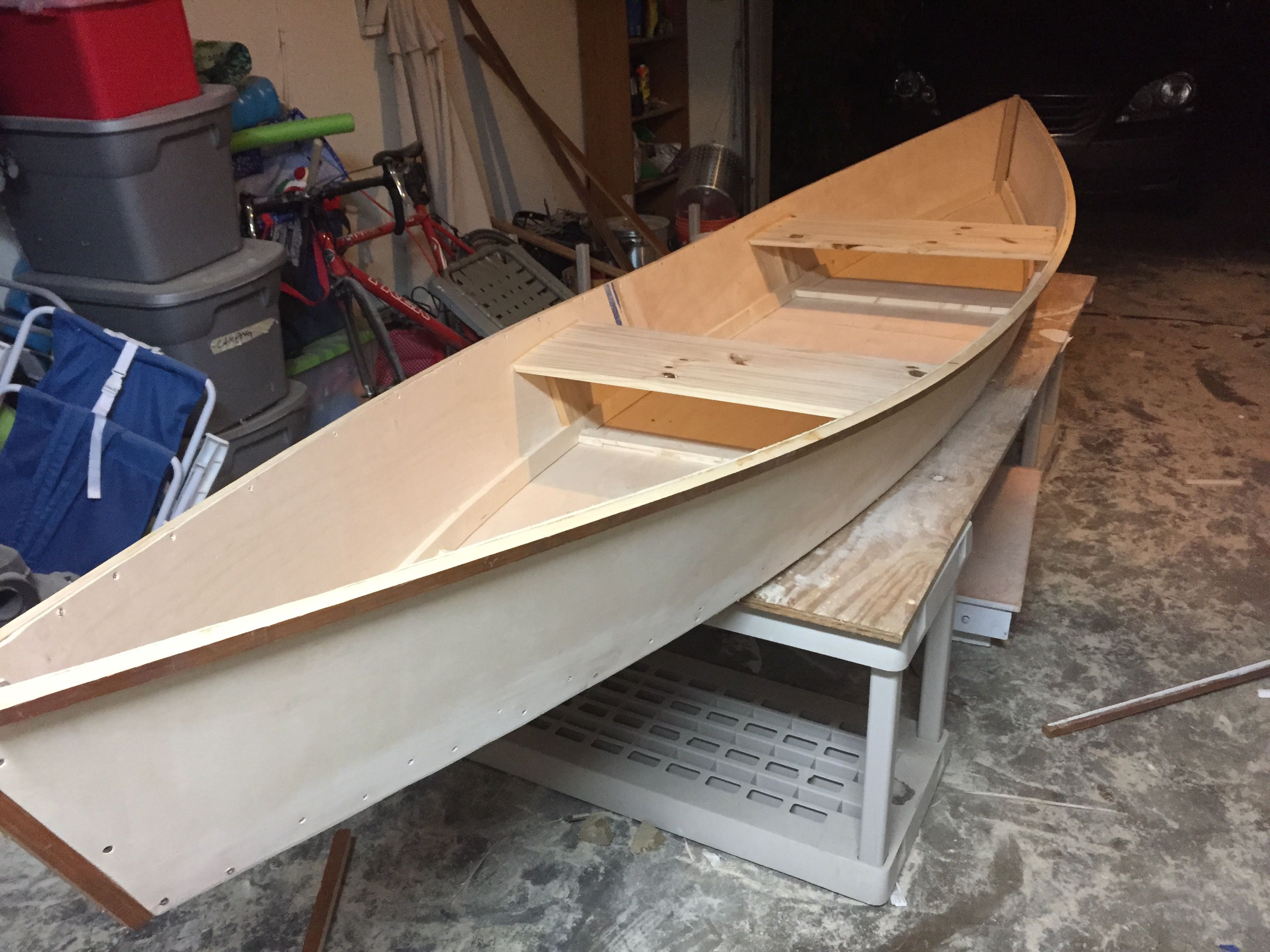

При помощи обыкновенной фанеры и умелых рук получится соорудить хорошую лодку. Средняя стоимость такой лодки составляет около 20-30 $, что значительно ниже покупки альтернативных лодок из резины или дерева.

Чтобы изготовить лодку такого типа потребуется наличие:

  • нескольких листов фанеры;
  • полиуретанового клея;
  • гвоздей;
  • краски на латексной основе;
  • силиконового герметика;
  • шприца, помогающего заделать швы;
  • наждачной бумаги;
  • лобзика;
  • паракорда;
  • зажима;
  • шуруповерта;
  • рулетки;
  • дрели;
  • кистей для нанесения краски.

После подготовки всех необходимых инструментов следует процесс подготовки отдельных деталей. Для этого фанерный лист необходимо разделить на три участка, которые будут выступать в виде дна и основных частей. Первый участок - 460х610 мм, второй - 310х610 мм, третий 610х1680 мм.

Две боковинки выполняются в размере 310х2440 мм. В качестве подпорок используйте бруски небольшого размера 25х50х2400 мм. Необходимое количество подпорок - 3 шт. Чтобы изготовить носовую часть рекомендуется использование бруска размером 25х76х2400 мм. Чтобы соорудить корпус требуется применение двух брусков 25х50х2400 мм. Они разрезаются на несколько частей и скрепляются с помощью паракорда.

Когда все детали выпилены приступайте к самостоятельной сборке деревянной лодки. Чтобы осуществить данный процесс необходимо наличие гвоздей и штифтов. Инструкция по сборке деревянной лодки своими руками:

  • установка дна и прикрепление к нему левой стороны;
  • фиксация кормы на левой стороне и соединение с дном;
  • прикрепление правой стороны ко дну и корме;
  • фиксация носового участка.

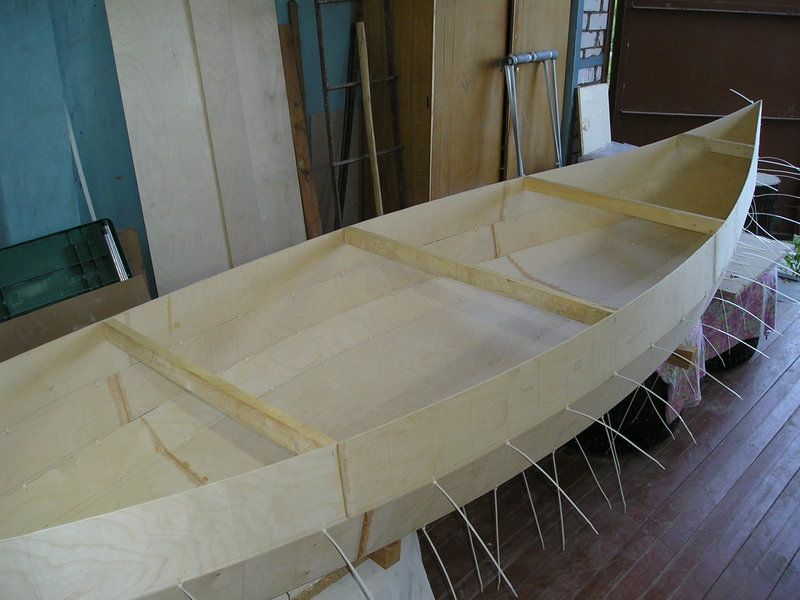

Перед фиксацией лодки с помощью гвоздей, сначала соберите ее при помощи клея. Кода внешний вид лодки удовлетворит ее изготовителя зафиксируйте стыки гвоздями.

Далее следует этап покраски и полировки готового изделия. После сбора лодки начните ее полировку от мелких шероховатостей и неровностей. Для этого потребуется наждачная бумага или наличие шлифовальной машинки. С помощью силиконового герметика необходимо заделать все образовавшиеся в процессе сборки щели. Оставьте лодку на открытом пространстве до ее полного высыхания. Через сутки начните окрашивание лодки. Первый слой нанесите на наружную поверхность, а второй на внутреннюю. После высыхания краски нужно нанести еще один слой внутри лодки.

Теперь следует проверить устройство на заплыве. При наличии мелких недочетов нужно их устранить.

Деревянная лодка плоскодонка: основные этапы изготовления

Перед изучением инструкции по изготовлению деревянных лодок плоскодонок, ознакомимся с их преимуществами:

  • минимальные затраты на сооружение;
  • легкость веса, которая значительно упрощает ее транспортировку;
  • компактность - легкость поместится в гараж на зиму, и даже в багажник автомобиля при перевозке;
  • не требует особой отделки и ухода;
  • легко изготавливается своими руками.

При выборе длины лодки следует учесть количество людей и груза, которые будут на ней располагаться, интервал между оптимальными значениями длины плоскодонки составляет от 1,8 до 3,8 м. При этом ширина такой лодки бывает от 1 до 1,5 м. Среднее значение высоты бортов составляет полметра. Вес лодки зависит от ее размеров и составляет около 70 кг. Лодка свободно помещает от одного до четырех людей.

Возможен вариант дополнительной установки мотора или паруса, которые способны упростить управление лодкой. О том как сделать деревянную лодку рассмотрим далее.

1. Первый этап работы над лодкой - выбор материала для ее сооружения.

Для построения плоскодонки необходимо наличие фанеры двух типов:

  • фанера с повышенными характеристиками влагоустойчивости, толщина такого материала достигает отметки в два сантиметра, такой тип фанеры основывается на использовании клеевой основы, учтите, что в ее составе присутствуют вредные вещества, поэтому не рекомендуется ее применять в жилых помещениях, в качестве альтернативы рекомендуем приобрести фанеру многослойного ламинированного типа, она является более безопасной для здоровья;
  • фанера авиационного пятислойного типа - имеет небольшой вес, но отличается высокой прочностью, из нее изготавливают сиденья и транец.

Существует определенные правила работы с материалом, который лежит в основе построения плоскодонки, а именно:

  • чтобы нарезать материал на детали используйте дисковую плиту;
  • если толщина фанеры не превышает одного сантиметра для ее нарезки достаточно канцелярского ножа;

  • при толщине от двух до шести сантиметров самый оптимальный вариант использование электролобзика;
  • не рекомендуется нарезать фанеру поперек волокон, так как существует риск образования трещин, при необходимости в таком типе резки проведите ослабляющие полосы н верхнем слое шпона;
  • при обустройстве популярных типов деревянных лодок детали соединяются между собой при помощи проволоки, саморезов или эпоксидной смолы, при фиксации с помощью саморезов нельзя вбивать их на поверхность фанеры, так как из-за этого происходит ее повреждение, рекомендуется сначала просверлить отверстие соответствующего диаметра, а затем устанавливать саморез;
  • при необходимости в обустройстве лодки с наличием изогнутых форм, нужно намочить фанеру, выгнуть ее в нужное положение и зафиксировать дождавшись ее полного высыхания, длительность процедуры - около 15 часов;
  • в процессе склеивания деталей обратите внимание на упаковку от клея, на ней указаны общие рекомендации по его высыханию и правила работы, которые включают зачистку, обезжиривание и обработку поверхности клеем;
  • обратите внимание на расположение волокон на поверхности двух деталей фанеры, при их параллельном расположении надежность крепления увеличивается в несколько раз;
  • при расслоении фанеры в процессе выполнения работ рекомендуется произвести ее склеивание, для этого, между расслоившимися слоями располагают бумажный лист, пропитанный клеем, такая фанера не подойдет для сооружения лодки, так как она является бракованной.

2. Следующий этап предполагает выбор оптимального инструмента для проведения работ. Распилить материал поможет электрическая пила или лобзик. С помощью электрорубанка получится сделать необходимый угол заусовки. Разрешено использование любых как электрических, так и механических инструментов для осуществления шлифовки. С помощью шуруповерта устанавливают саморезы и делают под них отверстия.

3. Самое оптимальное место работы над лодкой пол, так как большие детали не поместятся на столе. Установите фанерный лист на поверхность пола и перенесите детали на его поверхность, применяя угольник.

Совет: Чтобы значительно сэкономить материал, следует сделать предварительный эскиз лодки на бумаге. Специалисты рекомендуют, при возможности, построить точную копию лодки из картона, чтобы иметь представление о ее первоначальном виде.

Вариантов выполнения лодки будет два. Первый предполагает установку вертикальных бортов, которые имеют прямые линии. Второй - классический вариант - это установка бортов, немного суженного характера. Для их изготовления потребуется произведение заусовки. Чтобы это сделать рекомендуется применить электрический рубанок. Пройдитесь с ним по поверхности деталей один раз. Далее повторите процедуру при помощи любого шлифововального инструмента. При наличии в ладке штангоутов или других перемычек, увеличивающих жесткость, на этом этапе производится их вырезание.

Далее собираются борта, корма, фортшпигель, при наличии. Все детали фиксируются с помощью металлической проволоки. Предварительно нужно просверлить отверстия под ее установку.

Совет: Чтобы облегчить процедуру сборки используйте пластмассовые хомуты, применяемые с кабелями. Они становятся практически незаметными после окончательной отделки лодки эпоксидной смолой.

Когда каркас собран, приступайте к подсоединению днища. Его фиксация осуществляется хомутами или той же металлической проволокой. Учтите, что дно необходимо качественно герметизировать, для этого его заливают смолой. Если использовать оклеивание стеклотканью, то течи избежать не удастся.

Когда все стыки высохнуть приступайте к следующей обработке. Она включает ошкуривание швов. Далее происходит оклеивание стыков стеклотканью, промазанной эпоксидной смолой. Наружная часть проклеивается дважды, а внутренняя - один раз.

4. Установка дополнительных компонентов.

При необходимости в установке паруса, судно нужно дополнительно укрепить, повысим тем самым его устойчивость. Сделать это лучше с помощью шверта. для его изготовления потребуется фанера толщиной 0,6 см. Кроме этого, из данной фанеры вырезается руль. Количество швертов зависит от размера лодки. Самый оптимальный вариант установку двух швертов по крайним частям судна. Руль крепится к лодке несколькими петлями, желательно несъемного характера.

Лодка из досок своими руками

Покупка лодки – дело достаточно затратное. Именно поэтому многие задаются вопросом о том, как сделать самостоятельно свое маленькое и надежное судно. Процесс создания лодки не такой уж сложный, как может показаться на первый взгляд. Тем не менее он достаточно кропотлив и требует большого внимания к деталям.

Первым и самым важным этапом является определение, из чего будет сделано судно. Вариантов не так много, давайте их рассмотрим:

  • Ткань на основе резины. Конечный итог – надувная лодка.
  • Пластик.
  • Сталь.
  • Дерево.
  • Фанера.

Каждый из вариантов имеет свои достоинства и недостатки, которые сразу бросаются в глаза. Но сейчас речь пойдет о лодке, сделанной из дерева.

Определившись с материалом можно переходить к следующим стадиям планирования и подготовки.

Особенности изготовления

Особенностей действительно много, поэтому давайте их детально рассмотрим:

  1. Работа с деревом. Первая и главная особенность – умение работать с деревянными конструкциями и с деревом в частности. Нужно понимать, какие доски лучше всего выбрать, как их правильно изгибать, какие нагрузки может выдержать тот или иной материал. Перед началом работы лучше всего подготовится и почитать книги по работе с деревом. Найти их очень легко, они имеются в свободном доступе в сети Интернет.
  2. Выбор материалов для сборки. Помимо древесины необходимо сразу определиться с другими материалами, которые помогут скрепить лодку и защитить её от протекания. Они должны подходить для материала, который был выбран и хорошо с ним взаимодействовать.
  3. Место сборки. Для изготовления обязательно понадобится достаточно много места, а также времени. У профессионалов на изготовление и сборку может уйти от 4 до 10 дней, в зависимости от сложности. Новичку же понадобится в несколько раз больше времени. Именно поэтому важно выбрать сухое и удобное место.
  4. Инструменты. Для облегчения и ускорения процесса понадобится целый ряд инструментов (который рассмотрим позже). Помимо этого желательно иметь дополнительную пару рук на некоторых этапах сборки.

Это основные особенности, которые необходимо знать, но по ходу работы, вполне вероятно, придется столкнуться и с другими.

Чертеж лодки из досок для самостоятельного изготовления

Определяемся с размерами

Один из важнейших этапов на стадии планирования. От размера зависит вместимость, грузоподъемность и вес. Очень важно соблюдать правильные габариты, чтобы лодка была устойчивой на воде.

Определение размеров процесс не простой, поэтому рассмотрим, что необходимо знать и о каких размерах вообще идет речь. Сразу стоит сказать, что здесь описаны рекомендованные размеры.

Их можно менять на свое усмотрение, но в пределах разумного:

  • Длина всей конструкции. Длина может колебаться от двух до четырех метров. Если судно рассчитано на одного, то длина должна быть 1.8 – 2.5 метров. Два человека – примерно 3 метра. Три человека – 3.5 – 4 метра. Лодка длиной 3 – 4 метра вполне может выдержать до 5-6 человек, вопрос здесь больше в комфорте.
  • Ширина. Тоже один из основных критериев. Средние показатели ширины 1 – 1.5 метров. Чем больше ширина, чем устойчивее чудно. С другой стороны, чем больше ширина, тем меньше маневренность. Необходимо найти золотую середину. Она для каждого разная в зависимости от тела человека, груза, который будет перевозиться, а также длинны всей конструкции.
  • Высота борта. Средняя и рекомендованная высота борта – 50 сантиметров. Опять же сделать её можно как выше, так и ниже, в зависимости от желания.

Именно отталкиваясь от данных габаритов, необходимо будет делать все детали в дальнейшем. На глаз определить эти габариты сложно, поэтому лучше всего сделать чертеж для наглядности.

Переходя к чертежам сразу нужно сказать, что необязательно иметь талант к черчению. В данный момент чертеж можно сделать, не имея подобных навыков онлайн в Интернете. Можно сделать трехмерную модель, которая будет соответствовать всем требованиям и желаниям.

На чертеже помимо основных размеров нужно сразу определиться с размерами других, более мелких, но не менее важных деталей. Лучше всего сделать чертежи и для них отдельно, чтобы в дальнейшем не пришлось их подгонять.

Базовые плоскости, необходимые для построения теоретического чертежа корпуса лодки

Необходимые материалы и инструменты

Разобравшись со всеми теоретическими вопросами, переходим к практике. Сбор всех инструментов и материалов и подготовка их к работе финальная часть подготовки, поэтому к данному процессу необходимо отнестись с особенной внимательностью.

Рассмотрим перечень инструментов и инструментов, которые понадобятся при сборке:

  • Лучше всего брать древесину, которая как минимум год пролежала в сухом месте на ровной поверхности

    Доски, которые послужат основным материалом. Лучше всего выбрать сосну или ель. Она отлично подходит для подобных целей благодаря своим характеристикам. Доски должны быть без трещин и выпадающих сучьев. Многие считают, что доска должна быть вообще без сучков, но это заблуждение. Они никак не повредят лодке, если крепко держаться. Проверить это можно ударив по ним молотком или даже кувалдой. Подобный краш-тест во многих сразу вселяет понимание всей ситуации. Помимо этого лучше всего брать древесину, которая как минимум год пролежала в сухом месте на ровной поверхности.

  • Полиуретановый клей.
  • Гвозди. Понадобятся гвозди разной длины, в большом количестве. Но нужно понимать, что часто их можно будет заменить шурупами.
  • Шурупы. Как и гвозди, они должны быть разной длинны.
  • Шуруповерт и дрель. Шуруповерт подойдет любой, а вот дрель необходима не очень мощная, чтобы она не расколола древесину. Можно использовать даже ручную дрель. Не рекомендуется заменять дрель перфоратором.
  • Электролобзик.
  • Наждачная бумага.
  • Рулетка.
  • Пакля.
  • Водоотталкивающая краска (в большом количестве).
  • Кисти для нанесения краски.
  • Смола. Ею можно заменить клей, хотя работа с ней требует большего внимания и умения.
  • Шприц, для нанесения клея в труднодоступные места.
  • Паракорд. Понадобится для придания бортам необходимой формы. Можно заменить другими плотными веревками, которые способны выдерживать большие нагрузки.

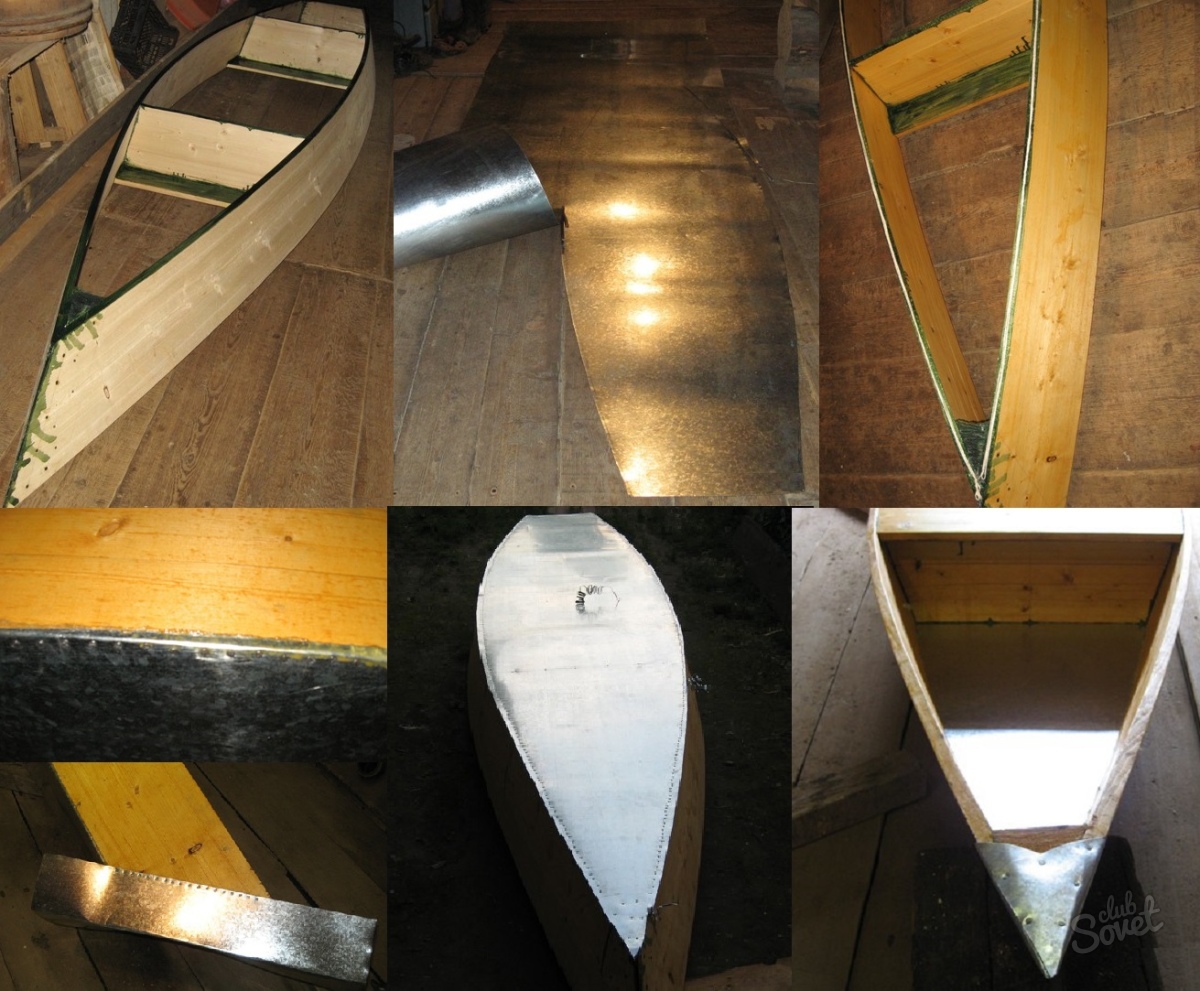

  • Листы металла (могут послужить отличным дном для лодки, а также при их помощи можно хорошо скрепить некоторые детали).
  • Антисептик. Понадобится для пропитки древесины.
  • Лак. Желательно использовать качественный лак для яхт.

Это основной перечень того, что пригодится при сборке. Помимо этого в процессе могут пригодиться другие инструменты. Например, ножовка, молоток, зажимы и прочее.

Подбор досок для обшивки днища лодки-плоскодонки

Процесс изготовления

Переходим к самому интересному, процессу изготовления. Представим его в виде пошаговой инструкции.

Тут нет места спешке и недочетам, поэтому делаем все предельно внимательно и четко:

  1. Заранее подготовленная деталь по чертежам, которая послужит задним бортом, теперь должна отлично подходить по габаритам

    Первый этап изготовления всех деталей по чертежам и их подготовка. Сюда входит подготовка бортов. Две широкие (которые послужат бортами) необходимо подготовить, убрав с них опасные места. Для этого пригодится напильник и наждачная бумага.

  2. Далее с одной стороны каждой доски отпиливаем край под углом в 45 градусов. С заиленных концов снимаем фаску таким образом, чтобы при соприкосновении обе доски идеально подходили друг к другу и не имели зазора. Это будет носовая часть лодки.
  3. Теперь необходимо закрепить их в таком положении. Для этого переем треугольный брусок и с внутренней стороны плотно прикладываем на стык. При необходимости все подгоняем и намертво скрепляем борта с данным бруском при помощи гвоздей или шурупов. Для того чтобы эти места не протекали, края соприкасающихся досок необходимо пропитать сначала антисептиком, а после смолой или клеем, а только после скреплять.
  4. Теперь бортам необходимо придать необходимую форму. Необходимо взять паракорд и обвязать его вокруг бортов придавая желанную форму. Чтобы все получилось, внутри устанавливаем распорки, которые должны быть такой же ширины, как и ширина будущего судна. Сделать все самому на этом этапе сложно, поэтому лишняя пара рук не помешает.
  5. Придав бортам форму, можно переходить к задней части лодки. Заранее подготовленная деталь по чертежам, которая послужит задним бортом, теперь должна отлично подходить по габаритам. Крепко прикрепляем её к бортам при помощи клея, а также гвоздей или шурупов.
  6. Теперь, когда основа лодки готова, можно переходить к созданию дна. Его можно сделать из листов металла или из дерева.
  7. В случае с металлом, вырезаем лист, который по размерам будет на несколько сантиметров шире дна лодки, и крепим это к бортам. Важно понимать, что именно на этих стыках чаще всего бывают протечки. Поэтому для крепежа не жалеем клея или смолы на стыках, а шурупы или гвозди забиваем на расстоянии 1.5 – 2 см друг от друга по всем контуру. Для надежности и лучшей защиты от протекания на стыках можно использовать паклю. Выступающий по краям металл при помощи молотка плотно загибаем к бортам.
  8. В случае с деревянным дном все немного сложнее. Лучшего всего делать его из одной широкой доски, которая может закрыть сразу все дно. Придаем ей необходимую форму и поступаем с ней, так же как и в случае с металлом.
  9. На этом этапе лодка уже почти готова. Теперь необходимо обработать её антисептиком, устранить все возможные зазоры, через которые может поступать вода и покрасить в несколько слоев водоотталкивающей краской. Далее покрываем все это лаком для яхт. Перед нанесением каждого нового слоя, необходимо предыдущему дать полностью высохнуть.
  10. Последний этап – внутренняя отделка. Можно установить скамейки, подставки для ног и другие «фишки», которые только пожелает конструктор.

Тестирование лодки

После создания и сбора судна переходим к его тестированию.

Тестировать лодку можно по-разному, но лучше всего во сколько этапов:

  • Первый тест на проверку водонепроницаемости можно сделать во дворе. Для этого переворачиваем лодку и устанавливаем её на какую-то опору (стулья, скамейки, стол). Далее выливаем на неё большое количество воды. Для этого лучше всего использовать шланг и «поливать» минут 5 -10. После этого лодку можно перевернуть и проверить, попала ли внутрь вода.
  • Теперь, зная, что шхуна не пропускает воду, можно перейти к выходу на большую воду. Точнее говоря испробовать её в деле. Настоятельно рекомендуется первые полчаса не выплывать на большую глубину, ведь если что-то сделано не так и лодка начнет быстро набирать воду, достать на мели её куда легче.

Настоятельно рекомендуется первые полчаса не выплывать на большую глубину

Блиц-советы

Давайте рассмотрим несколько советов, которые могут пригодиться новичку в нелегком деле конструирования и сборки:

  • При сборке не стоит жалеть материалов. Например, при скреплении бортов с дном лодки стоит потратиться лишнее время, но плотно пройтись по всем стыкам клеем или смолой. В дальнейшем подобные погрешности исправить будет очень сложно.
  • Делать с запасом. Лишние части всего можно убрать, например, отпилить брусок в носу лодки. Это касается и всех остальных деталей.
  • Перед тем как использовать большие гвозди или шурупы, желательно сделать для них отверстия при помощи дрели. Это позволит предотвратить появление трещин.
  • Не стоит скупиться на материалы. Чем качественней древесина, тем дольше и лучше она прослужит в дальнейшем.

Статья была полезна?

0,00 (оценок: 0)

Как сделать деревянную лодку своими руками, лодка из досок

До начала строительства лодки из дерева нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.

Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т. п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.

Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.

После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.

Далее нам необходимо подобрать подходящий кусок достаточно широкой доски (пятидесятка). Из нее выпиливаем задний борт нашей лодки из дерева.

Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.

Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.

Выступающие части сверху и снизу спиливаем заподлицо с бортами.

Далее готовимся к самому ответственному моменту — придание нужной формы лодке. Для этого подбираем, в зависимости от того какой ширины вы хотите видеть ее в будущем, распорку.

Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.

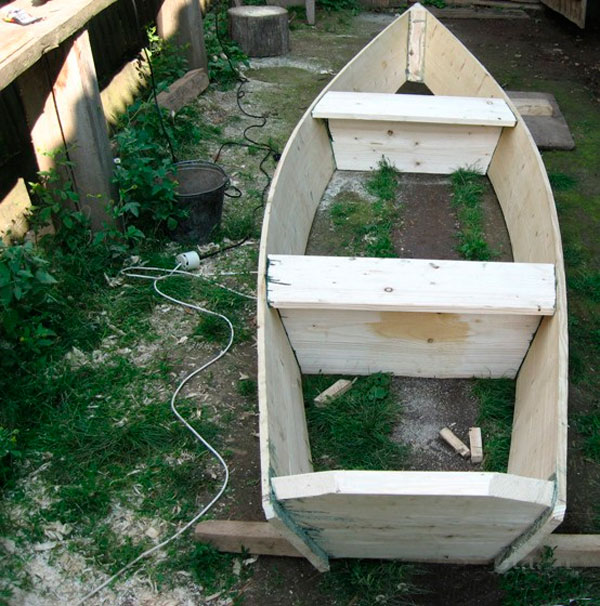

Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.

Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.

Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Лучше делать в виде треугольника.

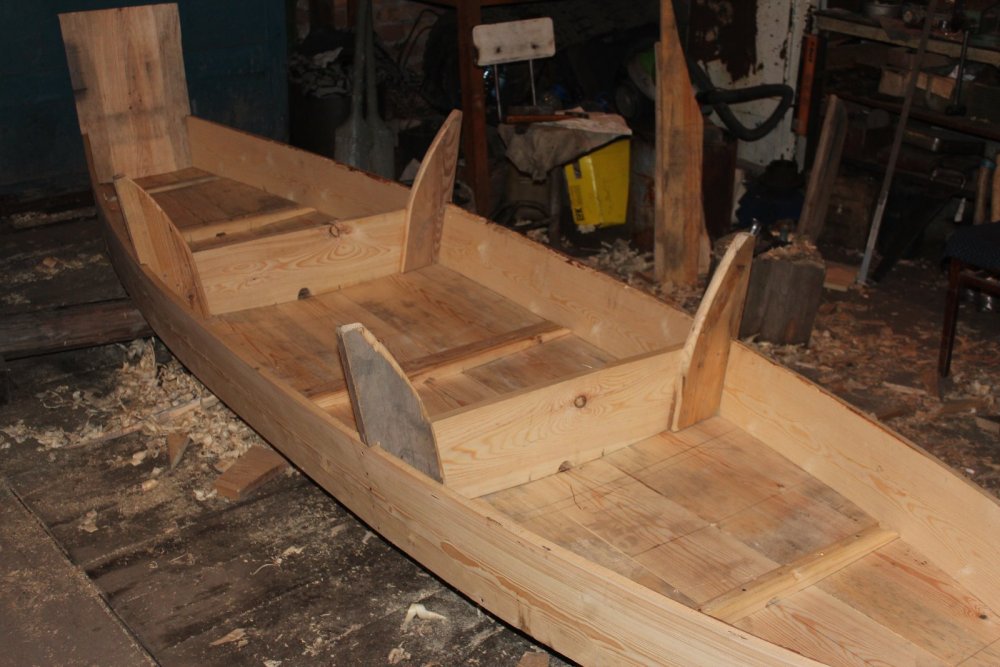

Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.

Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.

После того как пропитка и столярный клей высохнут можно приступать к изготовлению ее дна. Для этого нам понадобится гладкий оцинкованный лист. Желательно, чтобы его длина соответствовала длине судна. Правда подобрать такой не просто, дело  в том, что строительные магазины торгуют в основном небольшими листами (1,2х2м, 1.5х2), а от больших рулонов они отрезают очень не охотно. Если договориться не удастся, берите то, что есть. Дно можно сделать и из двух листов, просто получиться чуть по сложнее.

Из купленной оцинковки вырезаем ножницами по металлу соответствующий размерам дна кусок. Чтобы было легче определить длину и ширину, лодку ставим на лист и обводим маркером, с небольшим запасом в 1,2-2см, на всякий случай.

Далее нам необходимо подготовить нижние части бортов. Наносим с помощью пистолета санитарный силиконовый герметик небольшим слоем  в виде непрерывной извилистой  нити. За тем прямо на него укладываем в два ряда специальный шнур. Все это в дальнейшем надежно защитит дно лодки от протекания.

Если герметика нет, заменяем его обычной краской, если нет нити — кладем паклю.

Завершив это, осторожно накладываем вырезанный кусок жести на лодку, выравниваем и начинаем его крепить.

Для закрепления можно использовать оцинкованные саморезы с прессшайбой или гвозди. В данном случае крепим проверенным годами методом — т.е. гвоздями (1,8х32). Начинаем работу с середины и движемся к краям. Работа монотонная и нудная, но торопиться не следует — торчащие гвозди не добавят красоты.

Как часто нужно их колотить показано  на фото.

Те места, в которых жесть выступает за края более чем на 5мм, обрезаем. Оставшееся простукиваем молотком, загибая на борт.

Нос лодки нуждается в защите, его покрываем все той же жестью. Измеряем и вырезаем нужный кусок в виде прямоугольника.

На ту часть бортов, которая закроется оцинковкой, предварительно пропитанной антисептиков (вообще, к этому времени лодку нужно хотя бы одним слоем покрыть пропиткой), наносим герметик с нитью. После этого прикладываем как показано на фото лист и приколачиваем его.

Края жести не должны выходить за пределы носа-треугольника, иначе гвозди выйдут наружу.

Сверху и снизу оцинковку укладываем друг на друга, обрезая лишнее и также крепим гвоздями. В результате получится отличный нос, только очень острый. Поэтому его кончик сминаем или обрезаем, чтобы потом не повредить об него болотники или рыболовные снасти.

Новая лодка на водоеме обязательно привлечет к себе внимание, чтобы как то обезопасить ее от посягательств или чтобы ее не унесло течением, делаем крепление для цепи в носовой части. Для это нам понадобиться длинный болт или шпилька. Сверлим отверстие в бортах ровно по диаметру шпильки, закрепив ее, отпиливаем лишне ножовкой по металлу.

Лодка практически готова. Покрываем ее дополнительно еще 2 слоями пропитки и оставляем на просушку в тени.

Если есть желание, можно сразу позаботиться о защите дна лодки, покрыв его краской. Оцинковка с наружной стороны, контактирующая с водой, со временем разрушается без дополнительного покрытия.

Чтобы по дну из жести было комфортно ходить и она не гремела,  необходимо предусмотреть деревянный настил. Он может быть самой разнообразной конструкции. Например такой.

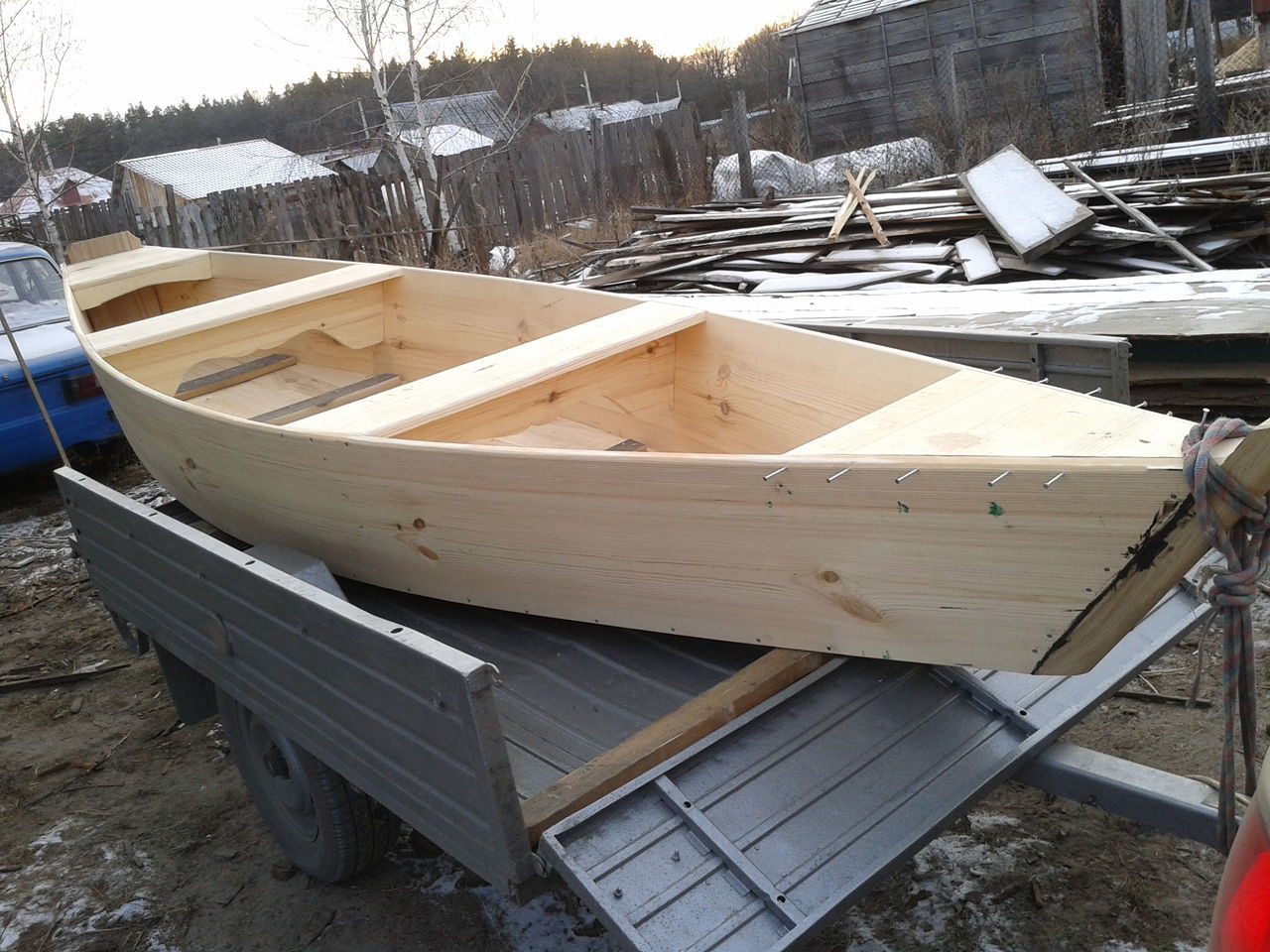

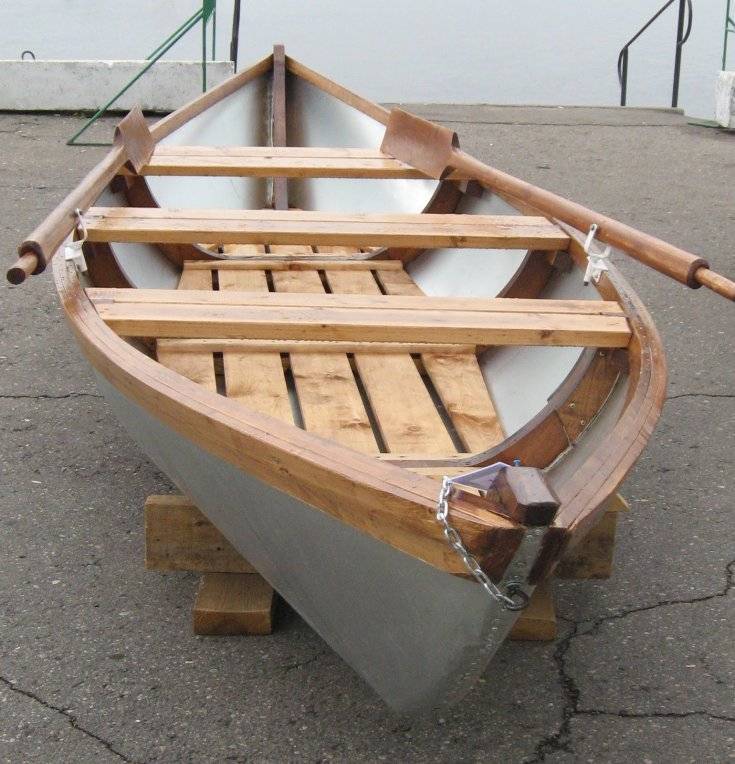

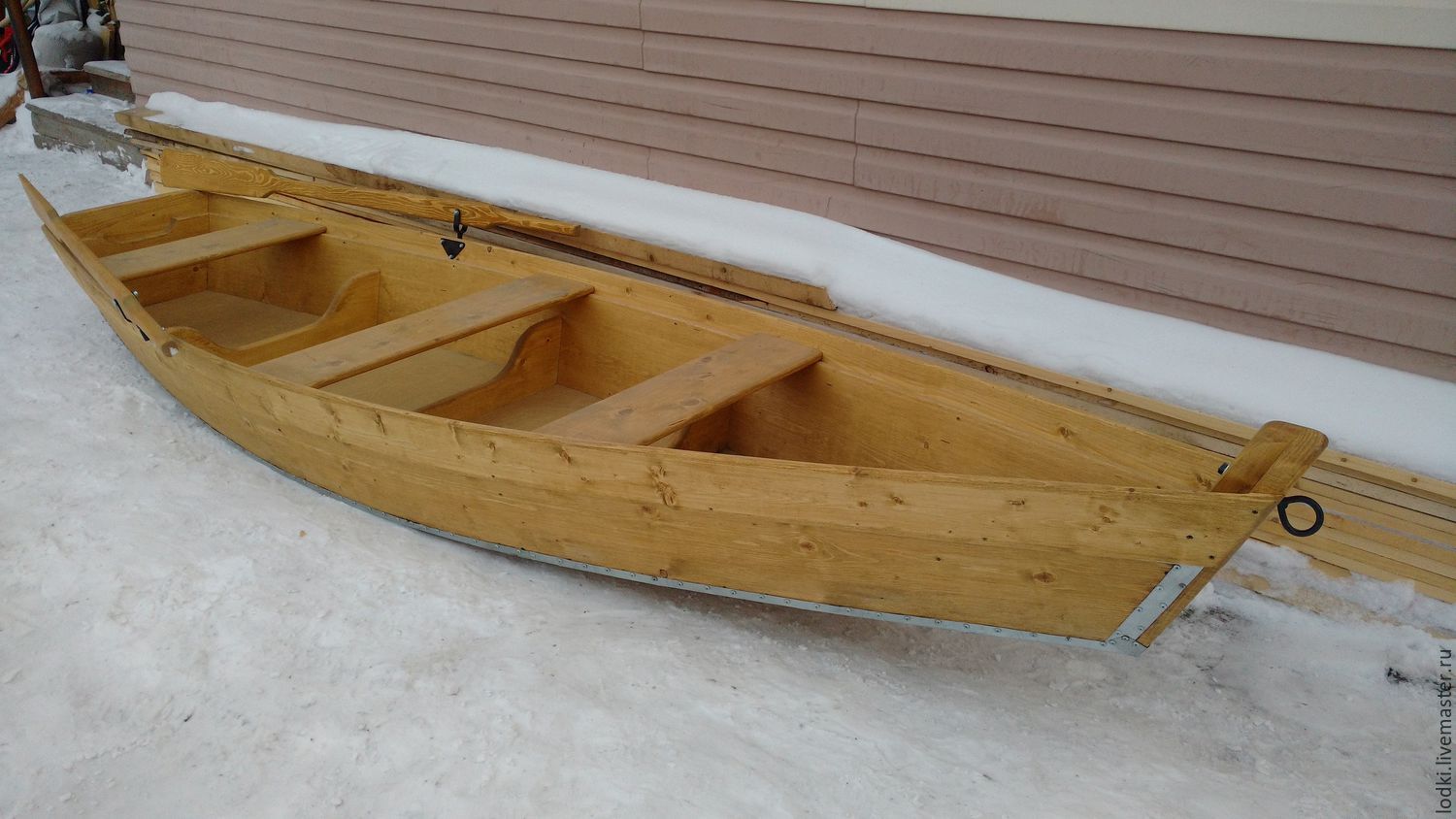

Вот теперь можно уверенно сказать, что лодка готова! Лодка с оцинкованным дном намного легче чем с деревянным, да и в процессе эксплуатации ее в дальнейшем будет легче готовить после зимовки к очередному сезону. По прочности она ни сколько не уступает другим. Например, у моей предыдущей старой лодки через 10лет использования сгнили борта, а дну хоть бы что.

Да, и еще — не жалейте антисептика, именно его, а не краски, он значительно лучше противостоит разрушению дерева.

Если в итоге у вас получится что-то подобное или даже лучше, можно вас поздравить с успешным делом.

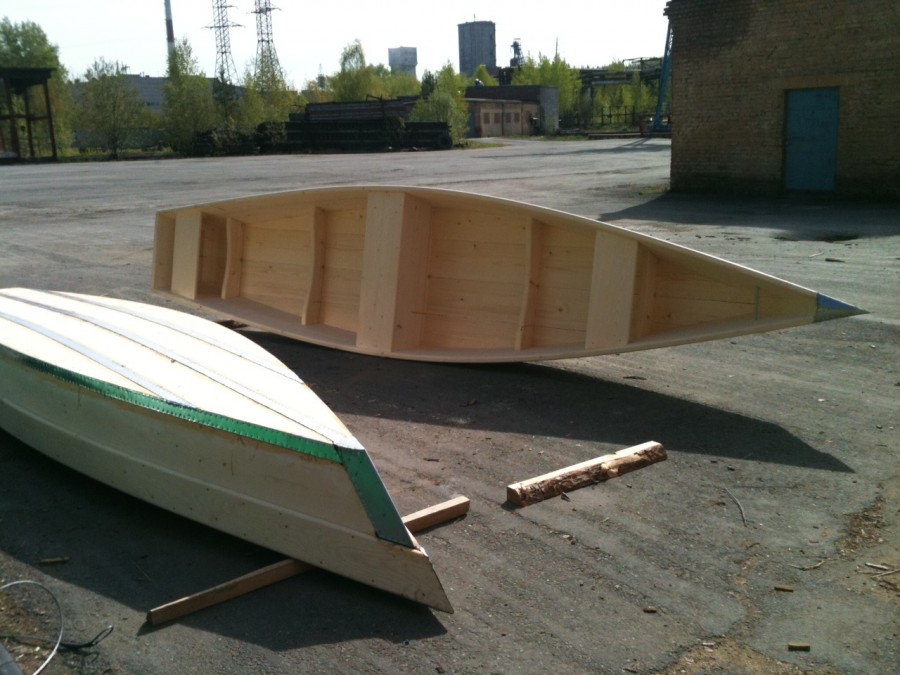

Представляю несколько итоговых фото разных людей:

По материалам: grossoxota.ru

Видео уроки по изготовлению лодок своими руками

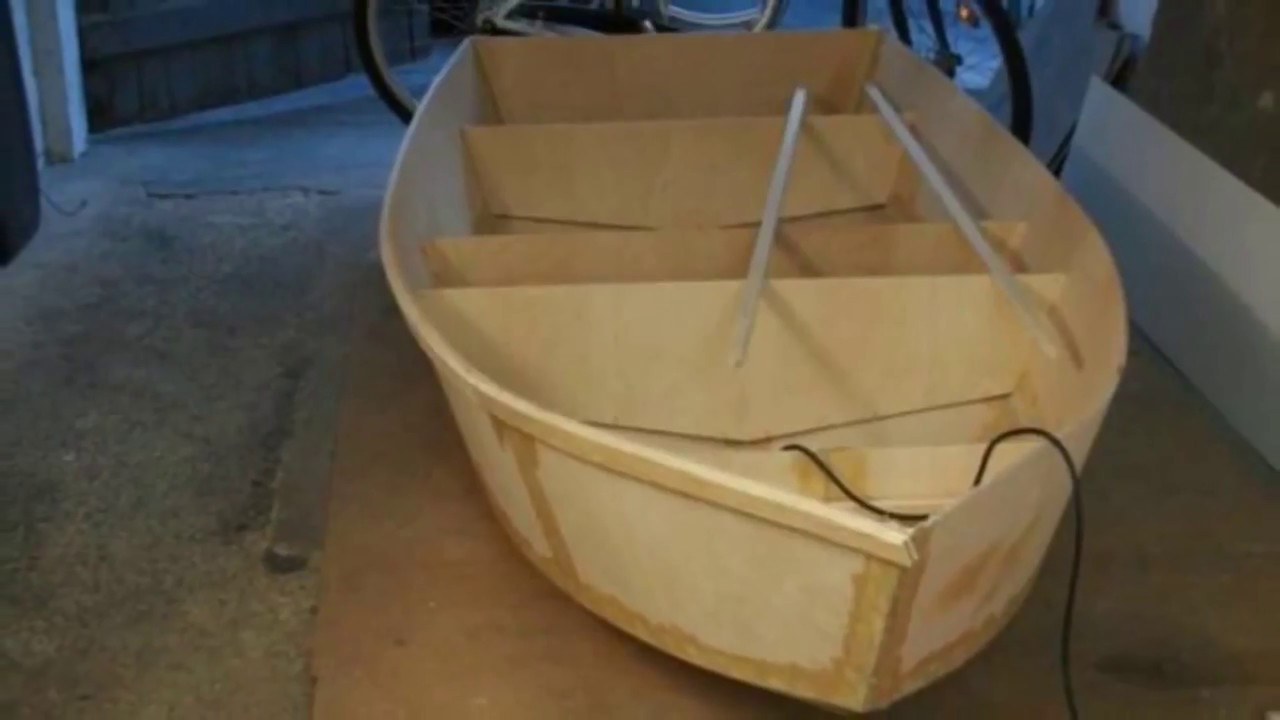

Лодка из фанеры

Лодка из листа железа


Лодка из дерева своими руками: от и до

Более 40 лет занимаюсь рыбалкой на лещевом озере (длина 3 км, ширина —1, глубина до 10м). Такое хобби требует наличия хорошей плоскодонки. За это время перепробовал различные ее конструкции.

В статье рассказываю, как делается лодка из дерева своими руками, чертежи и фото основных деталей прилагаю простыми картинками. Стараюсь показать их изготовление несколькими способами, дабы у начинающего мастера была возможность выбора наиболее приемлемого варианта.


Содержание статьи

Из какого дерева лучше всего делать лодку для рыбалки на озере, чтобы сэкономить трудозатраты и деньги

В своей многолетней практике я сталкивался с тремя видами конструкций, выполненных из:

  1. сосны;
  2. осины;
  3. ели.

Охарактеризую их с практической точки зрения.

Сосна наиболее доступна. Доски из нее пилят практически на любой пилораме постоянно, достать и купить их не сложно. Они широко используются в строительстве. Это ее основное преимущество.

Недостаток заключается в том, что сосновые детали требуют специальной обработки от гниения, но даже в этом случае при постоянном контакте с водой их не удается эксплуатировать более пяти лет. Они гниют и разваливаются.

Личные наблюдения об осиновой лодке

Этот материал позволяет изготавливать самые легкие, элитные плоскодонки. Они красиво смотрятся, удобны в управлении. Толстые деревья из осины не так уж сложно найти в лесу, да и на пилорамах такие бревна также встречаются.

За все время я наблюдал только две таких лодки на нашем озере. Первая проплавала около месяца, а однажды утром ее хозяин нашел только обрезанный замок…

Вторая плоскодонка из осины появилась через несколько лет, но, зимой, когда она лежала на берегу, ее дно оказалось пробитым.

Как длительно работают такие конструкции я сказать не могу. Если вы знаете, то напишите в комментариях.

Плоскодонка из еловых досок

Древесина елки лучше сосны противостоит воздействую постоянной сырости, она дольше сохраняется при надлежащей подготовке и уходе.

Для изготовления плоскодонки рекомендую выбирать толстый здоровый ствол, согласовывать работы с лесничеством и распиливать на пилораме доски на всю его ширину. Обрезкой кромок лучше заниматься самостоятельно: это позволит увеличить высоту бортов, сэкономить материал.

Нижняя часть елового комля хорошо подойдет для изготовления кормы и носа. Из верхушки или средней части напилите на пилораме бруски 5 на 5 см. Они потребуются для изготовления шпангоутов.

Ель — оптимальная древесина для изготовления плоскодонки в нашей местности.

Вы можете выбрать любое другое дерево, которое для вас более доступно. Все, что написано ниже, подходит для любой породы.

Каким качествам должна обладать деревянная лодка рыбака, которые нужно обеспечить

Сразу замечу, что рыбалка — не единственная задача иметь плоскодонку под рукой. В теплую летнюю погоду можно просто заехать на середину озера, спрыгнуть в воду, поплавать, охладиться и залезть назад через корму.

С наступлением грибного сезона на островах начинается тихая охота. А это увлечение для всей семьи: собрались, поехали и получили массу положительных эмоций.

Даже просто так сесть за весла, погрести полчаса-час на тихой воде и свежем воздухе —приятная прогулка, полезная для здоровья. Детям и взрослым настолько нравятся подобные поездки, что они становятся постоянным ритуалом.

Однако лодка для всех этих целей должна отвечать следующим требованиям:

  1. быть прочной, надежно выдерживать физические нагрузки при перевозке различных категорий людей, особенно детей и пожилых, не умеющих плавать;
  2. иметь хорошую устойчивость при сильной качке, когда приходится выгребать по большой боковой волне, создаваемой сильным осенним ветром;
  3. не протекать из щелей и стыков между досками;
  4. обладать хорошей плавучестью, легкостью хода, требующей низких мускульных усилий при преодолении больших расстояний;
  5. совмещать возможность установки простого лодочного мотора и греблю веслами;
  6. длительно сохранять перечисленные рабочие характеристики не менее 10 лет.

Как оптимально реализовать все эти шесть условий своими руками я объясняю дальше по тексту.

Секреты геометрии: из каких основных деталей состоит плоскодонка, как их проще изготавливать — чертежи и размеры

Свою первую лодку я заказывал у столяра. Он сразу сказал, что будем делать ее быстроходной, а значит узкой и с острым носом, который будет легко разрезать сопротивление водной среды.

От совершения подобной ошибки я хочу предостеречь своих читателей, ибо та плоскодонка буквально зарывалась в воду. Грести было тяжело, а скорость развить практически не удавалось.

К тому же на ней два раза переворачивались люди во время рыбалки. Плохая устойчивость к боковым нагрузкам сыграла свою злую шутку.

Тот столяр отлично управлялся с деревом, у него в руках было много всевозможных инструментов. Но вот о ходовых качествах лодок понятие было такое же, как у меня в то время.

Пример оптимальной геометрической формы нам подсказывает сама природа. Достаточно посмотреть на форму тела кита, уток, гусей, плавающих по воде.

Везде мы видим вытянутый овал. Его же дублируют старинные парусные суда.

Нам остается повторить эту форму. Тогда усилием весел не надо будет расталкивать слой воды по принципу движения ледокола, а обеспечивать простое скольжение дна лодки по поверхности, как ветер гонит упавший осенний лист.

Обратите внимание: нос может быть тупым, чуть выступать из воды, что часто делают мастера лодочники. Для легкого хода днище надо выгнуть, а саму плоскодонку сбалансировать и огрузить.

Самый широкий шпангоут необходимо расположить не на середине длины, а немного сдвинуть к корме, а на нем закрепить сиденье гребца. Тогда нос при движении будет немного приподнят: плоскодонка легко заскользит по воде.

Этого же положения желательно добиваться при перевозке нескольких людей или грузов, когда основная тяжесть сосредотачивается ближе к корме.

Дальше останавливаюсь на технологии изготовления основных деталей и правилах их сборки в единую конструкцию.

Причем точные чертежи каждой модели приводить не буду: нет смысла. Размеры плоскодонки показываю фотографиями. Домашний мастер может изготовить ее под свои задачи, соблюдая пропорции деталей для обеспечения грузоподъемности и легкости хода.

Лодки из дерева у нас принято изготавливать длиной порядка 4 метров с отклонениями 0,5 м в большую или меньшую сторону.

Специально сфотографировал и показываю этот размер со стороны днища.

Ширина дна может меняться, но в среднем составляет порядка метра для удобной перевозки трех-четырех человек.

Высота бортов составляет две ширины доски. Корма при этом делается около 80 см.

На двоих создается уменьшенная конструкция с длиной 3,5÷4 метра, шириной под сиденьем гребца — 0,8 м, а кормой порядка 60 см или чуть больше.

Иные размеры особенной популярностью не пользуются. Один раз делал своему коллеге по работе пятиметровую лодку для реки. Он на ней даже стога сена умудрялся перевозить с другого берега. При этом хвалил легкий ход и управляемость.

Другой мой товарищ для озера сделал сразу шестиметровую плоскодонку. Занимался в основном рыбалкой. Конструкция получилась тяжелая не только на воде, но и особенно при обслуживании на земле. Через четыре года мучений он ее укоротил на полтора метра.

Как правильно обрезать и подготовить доски: проверенный дедовский способ

На пилораму обычно поступают раскряжеванные по 6 метров бревна. Их и будут распиливать по длине. Заказывать более короткие вряд ли получится. Останутся обрезки, которые пойдут на скамейки и другие поделки.

Вам потребуется заказать десять не обрезных досок:

  • 4 самых широких пойдут на борта;
  • одна распиливается вдоль для крепления верхней бортовой части;
  • 5 других идут на дно.

Рейки 5 на 5 см потребуются на шпангоуты. Их общую длину придется приблизительно прикинуть на эскизе. Еще четыре рейки сечением 5х3 см понадобятся для закрытия стыковочных щелей снаружи днища.

Каждую доску следует осмотреть и определить ее место в конструкции. Те, что идут на борта, обрезаются только с одной стороны:

  • нижняя — в месте стыковки с дном;
  • верхняя — сверху.

3 средние нижние доски обрезаются с обеих сторон, а крайние только в месте стыковки.

При обрезке советую максимально сохранить ширину каждой заготовки. Для этого по ее краям делают разметку строительным шнуром.

По краям доски вбивают два тонких гвоздика, между ними натягивают шнур, отводят его и резко отпускают. Раньше мне приходилось пользоваться простой бечевой, промазывая ее углем от обычной головешки.

Черный след на древесине хорошо виден, линия получается очень ровная.

По ней следует точно обрезать ровные кромки на циркулярной пиле, а затем дополнительно обработать их фуганком до плотного прилегания друг к другу. Упрощает эту операцию электрорубанок с длинным металлическим столом.

Обычным рубанком можно не выровнять обрезанную сторону, а испортить. Здесь многое зависит от опыта мастера. Нам нужно стремится выполнить точное прилегание боковых поверхностей досок, как делает бондарь на бочке.

На практике этого достичь сложно, поэтому возникшие щели придется конопатить.

Другие поверхности досок строгать я не советую. Все, что снаружи, будет обрабатываться смолой или краской. Их сцепление с необструганной древесиной лучше. Но при изготовлении элитных конструкций ради красоты можно поработать рубанком.

Как сделать корму, нос и шпангоуты для долговечной конструкции, обладающей хорошими ходовыми качествами и устойчивостью к опрокидыванию

Секрет легко скользящей по воде лодки состоит не только в ее строгой осевой симметрии, но и в том, что все шпангоуты и корма, а часто и нос создаются формой равносторонней трапеции, расположенной перпендикулярно направлению длины.

Нос у плоскодонки можно делать узким или широким, из толстого обрезка бревна либо бруска толщиной не менее 5 см.

Ему можно придать простую форму прямоугольника. Красиво смотрится его небольшой выступ над бортами. К тому же за него можно крепить веревку с грузом, необходимым для рыбалки.

Однако он должен иметь небольшой наклон по ходу движения вперед. Для этого нижняя плоскость, к которой прибиваются доски пола, срезается под тупым углом к уровню дна.

Я отдаю предпочтение толстому отрезку бревна достаточной ширины с небольшим наклоном в сторону движения.

Считаю это наиболее практичной конструкцией, ибо:

  1. брус в 5 см через пять-шесть лет эксплуатации может подгнить, ослабнуть и его придется менять;
  2. для надежного крепления бортов приходится использовать минимум шиферные гвозди, а они лучше держатся в толстом бревне, не раскалывают его;
  3. здесь же монтируют крюк для цепи, за которую приходится иногда тянуть лодку, что создает дополнительные часто мощные нагрузки.

Корма у плоскодонки делается по тем же правилам, что и нос. На прилагаемых в статье фотографиях вы можете внимательно ознакомиться с ее исполнением.

Для сравнения показываю ниже две кормы:

  1. слева узкую, сделанную из бревна;
  2. справа среднюю, изготовленную из доски 5 см.

Левая прочнее, что важно при эксплуатации, но в этом случае боковые доски сложнее выгибать: они могут лопнуть, требуют очень аккуратного обращения.

Толстый еловый комель для изготовления широкий кормы найти сложно. Но ее можно сделать составной, расположив для бруса шириной 10 см друг над другом и скрепив длинными утопленными гвоздями или шпильками.

Вот именно этот вариант я считаю оптимальным по двум причинам:

  1. создается достаточная ширина дна для обеспечения боковой устойчивости при качке на волнах;
  2. подобный брус позволяет загонять в него толстые гвозди, которые будут поддерживать прочность конструкции в течении всего периода эксплуатации.

Важно сделать уклон кормы от осевой линии лодки. Для этого ее нижнюю плоскость крепления с дном скашивают под тупым углом.

В моей практике был случай, когда корму в спешке прибили перпендикулярно доскам дна. После выгиба лодки она нагнулась внутрь. Пришлось переделывать. Не повторяйте эту ошибку.

Как делать шпангоуты

На всех фото вы видите их изготовление из деревянных брусков в форме трапеции. Так обычно и поступают мастера.

Однако привожу фото шпангоутов, выполненных из металлического уголка.

Хозяин посчитал, что ему так удобнее. Возможно, он прав с точки зрения упрощения сборки и прочности созданной конструкции. Только я давно заметил, что в местах контакта с металлом дерево гниет быстрее.

Как это скажется на долговечности бортовых досок покажет время.

Какое количество скамеек и шпангоутов считается оптимальным

В этом вопросе мнения у владельцев лодок расходятся:

  • одним людям нравится свободной пространство внутри лодки: они делают только скамейку для гребца и по одному сиденью около носа и кормы;
  • другие ставят скамейки и шпангоуты часто.

Здесь надо учитывать, что шпангоут является силовой частью корпуса, обеспечивает его жесткость. Он выдерживает удары волны, механические нагрузки от хождения людей по дну, да и любые другие случайные воздействия.

Если не придавать серьезное внимание количеству и креплению шпангоутов, то лодка очень быстро может развалиться.

Их количество должно быть достаточным для придания жесткости корпусу. Расстояние между ними порядка 60 см вполне обеспечивает это условие.

2 типа конструкций деревянных лодок, пользующихся популярностью у бывалых рыбаков: как их собирают

К сборке следует приступать после того, как окончательно спрогнозировали необходимые размеры (длину и ширину), подготовили нос, корму и доски.

При любой технологии требуется крепить заготовки к корме, носу и шпангоутам. Рекомендую для этого пользоваться шиферным гвоздем. Его длина и толщина хорошо подходят, а широкая шляпка надежно удерживается на поверхности древесины.

Если имеются в наличии аналогичные строительные гвозди, то ими тоже можно пользоваться. Только под шляпку подкладываются широкие шайбы. Мне приходилось вырезать их из жести. Размер примерно 3 на 3 см, в центре пробивал отверстие.


Упрощенная и проверенная схема сборки плоскодонки — лучшее решение для начинающего мастера

Выбирается центральная доска для днища. На ней прочерчивается карандашом центральная продольная линия, которая будет служить осью симметрии создаваемой конструкции.

Снизу кормы и носа тоже проводится аналогичная линия с выводом меток на боковые стороны. Из реек сбиваем трапецию самого широкого шпангоута, помечаем центр. Его боковые детали делаем чуть длиннее, чем спланированная высота борта.

В последний момент монтажа излишек отрежется, а на его место будет установлено сиденье для гребца. Далее к центральной доске днища прибиваем корму и нос двумя гвоздями, соблюдая:

  • стыковку нанесенной центральной разметки;
  • перпендикулярное направление каждой детали оси симметрии (проверять угольником).

При монтаже центральная доска днища может быть длиннее задуманного размера, что не критично и обрежется при окончательной доработке.

Дальнейшая сборка зависит от количества помощников и может выполняться:

  • быстро, при наличии трех работников;
  • или медленнее при одиночной сборке.

Рассказываю вначале про быстрый способ

По нижним торцам кормы и носа (важно соблюсти совпадение кромок) прибивается с каждой стороны днища боковая доска без всякого выгиба. Крепим ее к каждому элементу минимум парой гвоздей.

Получаем форму удлиненной равносторонней трапеции. После этого два помощника становятся в центре собранной конструкции и руками растягивают бортовые доски наружу.

Третий работник в образовавшееся расширение сверху вставляет подготовленный шпангоут, сдвигая его чуть ближе к корме. Здесь надо внимательно следить за поведением досок по состоянию волокон.

Если они пересушены, то при резком изгибе могут лопнуть, что недопустимо: потребуется замена. При возникновении подозрения на поломку рекомендую немного уменьшить ширину шпангоута или намочить доски.

Шпангоут выставляется по осевой линии перпендикулярно к ее направлению и крепится в этом положении гвоздями снизу к доскам как днища, так и борта.

За счет трапецеидальной формы всех поперечных деталей создается выгиб дна. Его важно максимально сохранить для легкого скольжения по воде.

Дальше поочередно наращиваем высоту бортов. Верхнюю доску с небольшим нахлестом накладываем на уже прибитую и делаем пометки ее окончания на верхней части носа, кормы и шпангоута.

По этим меткам прибиваем рейку, сделанную из пятой распиленной по длине доски, а через нее ко всем элементам крепим гвоздями верхнюю бортовую заготовку. Так поступаем с каждой стороны. Места стыковки внахлест желательно скрепить небольшими гвоздями.

Нам остается:

  • сделать дополнительные шпангоуты (3÷5 в зависимости от выбранной конструкции) по месту их крепления, сохраняя уже созданную форму выгнутой лодки;
  • скрепить их гвоздями со всеми досками.

Борта готовы, наступает очередь монтажа днища. Но об этом чуть позже, а сейчас объясняю второй способ крепления бортов.

Как собрать плоскодонку в одиночку без помощников

Возвращаемся к картинке, где я попытался нарисовать крепление кормы и носа. Дополнительных работников у нас нет. Поэтому придется крепить шпангоут «наудачу» к центральной доске днища.

Используем нанесенную осевую линию, угольник и помним, что шпангоут немного смещается к корме.

Каждая бортовая доска снизу вначале прибивается к носу, затем выгибается и прибивается к шпангоуту, а после очередного изгиба — к корме. Здесь надо следить за стыками, создаваемыми для крепления днища и поведением волокон борта при изгибе. Поломку допускать нельзя.

Далее наступает очередь дополнительных шпангоутов, верхней боковой рейки и бортовой доски. Они крепятся, как и в предыдущем случае.

Особенности монтажа днища

Плоскодонка переворачивается вверх дном, а к центральной доске днища стыкуются, подгоняются и прибиваются очередные заготовки. Стараемся добиться плотного их прилегания друг к другу.

Образования щелей необходимо избежать, но работаем без фанатизма. Они со временем все равно проявятся вследствие высыхания древесины.

Не забывайте скрепить доски днища с бортом, а не только со шпангоутами, кормой и носом. Гвозди лучше использовать не толстые, дабы не расколоть древесину.

Выступающие за борта края придется обрезать лобзиком или ножовкой. Но не делайте обрезку вплотную. Обеспечьте их отступ от края порядка пары сантиметров, а со стороны кормы можно оставить и 10 см — будет удобно залезать из воды во время купания.

Наличие подобного выступа никак не сказывается на ходовых характеристиках и внешнем виде, но он позволяет удобно конопатить и смолить, немного предохраняет древесину от растрескивания.

Один мой знакомый мастер использовал специальный прием: делал лодку в гараже зимой. Доски на днище прибивал тонкими гвоздями, не забивая их до конца. До начала лета они высыхали, четко принимая выгнутую форму.

Тогда он эти гвозди вытаскивал, а дно перебивал, делая его плотнее. Щели были минимальными. В любом случае их придется закрывать продольными рейками сечением 5 на 3 см. Они позволят безопасно конопатить днище, защитят его от повреждений при волочении по земле.

На фото ниже показываю вариант крепления реек на днище (левая позиция).

Обратите внимание на правую конструкцию с поперечным расположением досок. Это грубейшая ошибка монтажа. Мой знакомый купил эту плоскодонку по неопытности.

Прослужила она ему пять сезонов. Все это время он ее конопатил, смолил, мучился и ругался. На рыбалке вода просачивалась через щели, ее приходилось постоянно вычерпывать.

Оригинальная технология врезки дна в борта лодки — особенности конструкции

Про этот способ сборки я слышал давно, но практически столкнулся с ним на нашем озере в прошлом сезоне. Такие плоскодонки труднее собирать. Требуются хорошие практические навыки от мастера.

Если в описанном выше случае днище просто прибито снизу гвоздями к шпангоутам и бортам, то здесь оно дополнительно держится на гвоздях, забитых в нижние боковые кромки.

Насколько это необходимо делать — сказать не могу. Я при первом способе крепления ни разу не наблюдал случая, когда доски вырывались из днища. Однако такая технология существует: я ее кратко упоминаю.

Вот фото подобного крепления дна. На нем видно, что борт выступает, а днище чуть утоплено. Здесь мастер везде заменил гвозди саморезами.

Эта лодка уже просмолена, спущена на воду и показывает хорошие ходовые характеристики, устойчивость. Остается проверить, как скажется на ней время.

Дело в том, что саморезы изготавливают из закаленной стали. Они не гнутся как гвозди при изгибе, а ломаются, что известно опытным строителям. Если владелец лодки создаст на них критические усилия, то могут возникнуть проблемы с образованием щелей.

Сборка такой плоскодонки основывается на монтаже бортов с помощью их крепления к корме, носу и шпангоутам, заглубленным на толщину днища с полным формированием профиля дна.

Получившуюся форму мастер переносит на доски, обрезает их, а затем крепит. Методика требует точности черчения и переноса размеров на новые детали, качественного изготовления рельефа дна с окончательной его подгонкой.

Небольшие щели в стыках залиты белым герметиком. Надеюсь, что он будет служить долго и надежно. Подобным монтажом я не занимался, но конкретные нюансы сборки могу уточнить у мастера. Если у вас будут вопросы, то спрашивайте в комментариях.

2 способа создания герметичного корпуса

Как бы плотно мы не пытались подогнать все стыки между деревянными деталями, через них со временем станет просачиваться вода. Этого надо избегать. На практике мне знакомы две методики, позволяющие избавиться от такой неприятности:

  1. проверенный дедовский прием — конопатить (забивать щели) паклей;
  2. использование современных технологий уплотнения герметиками.

Конопатить лодку, особенно новую, я рекомендую в любом случае, хотя этот процесс трудоемок, занимает много времени.

Потребуется пакля — продукт переработки льна на льнозаводе. В крайнем случае ее можно заменить старой ненужной веревкой или ветошью. Из материала скручиваются плотные тонкие жгутики по толщине щели. Их загоняют деревянными клиньями.

Не забудьте пользоваться рабочими рукавицами. Иначе мозолей не избежать.

Будьте внимательны, тщательно заделывайте все стыки: в противном случае процесс придется повторять.

Использование герметиков менее трудоемко, работа протекает быстрее. Каждую весну уже несколько лет наблюдаю, как сосед пользуется баллончиком монтажной пены.

Он просто хорошо высушивает свою плоскодонку, прочищает стыки и загоняет в них пену. Затем дожидается высыхания и смолит. Говорит, что на сезон ее почти хватает, но, он может к осени и повторить процесс.

Я этим способом не пользуюсь, ибо сторонник пакли, которая сохраняется несколько лет. Свою технологию раскрываю в последнем разделе статьи.


Как просто смолить корпус лодки

Пропитка смолой древесины защищает ее от преждевременного гниения и одновременно герметизирует все стыки. В северных странах рыбаки постоянно обрабатывают новые лодки из дерева раствором смолы в бензине.

Его консистенция доводится до уровня жидкой сметаны, а обработка проводится обычной кистью. Защита сохраняется долгое время, заменяет более дорогую масляную краску, но первое время сильно пачкается.

Когда я первый раз испытал этот способ, то на скамейки пришлось постоянно подкладывать газеты. Бумага защищала одежду от смолы.

Поэтому сиденья и места, с которыми контактируют люди, этим способом не обрабатывают, а просто красят. Однако ничто не мешает использовать другие составы промышленных пропиток или обычную отработку масла.

Смола берется битумная. Она используется в строительстве в качестве слоя гидроизоляции и бывает различных сортов, отличающихся по твердости, вязкости и текучести.

Нам для обработки лодки обычно попадается неизвестный сорт. Его необходимо проверить, подготовить, довести до состояния жвачки. Для этого смолу разогревают на костре в ведре до стадии кипения, добавляют в нее масло, оценивают вязкость на охлажденном кусочке.

Смола должна хорошо прилипать к древесине, но не ломаться при нагрузках, а тянуться. Состав пропорции масла определяется экспериментально.

Место для костра готовится заранее на удалении от пожароопасных объектов. В грунт вбивают две стойки, на них подвешивается перекладина для ведра.

Расплавленную смолу из ведра удобно доставать банкой с удлиненной ручкой, а обрабатывать, растирать поверхность досок квочем: намотанной на палку тряпкой.

При заливке разогретой смолы в щели используют обычную палку с заостренным клином концом. Проникший в стыки вар хорошо герметизирует пространство, предотвращает возникновение протечек.

Для равномерного распределения смолы по поверхности древесины ее дополнительно разогревают пламенем паяльной лампы. Образующиеся потеки разгоняют квочем и деревянным клином. Жидкая смола должна заполнить все щели.

Работать удобнее вдвоем. Учтите, что расплавленная смола и открытый огонь пламени горелки могут причинить вред здоровью. Используйте сапоги, закрытую одежду, очки, рабочие рукавицы.
Последствия случайного разбрызгивания кипящей смолы на тело намного проще предотвратить, чем лечить.

Техника безопасности никогда лишней не бывает.

Где и как можно хранить лодку в зимнее время: 2 испытанные методики

С двумя своими первыми лодками я поступал так, как большинство рыбаков на нашем озере. Перед началом ледостава вытаскивал их из воды, переворачивал вверх дном и оставлял в таком положении до весны.

За это время доски высыхали, а щели между ними постоянно увеличивались. Были моменты, когда через них можно было просунуть мизинец. Все это приходилось уплотнять, конопатить, заделывать и смолить…

Такой способ хранения лодок довольно распространен. Им до сих пор пользуется большинство рыбаков на нашем озере.

Потом один человек мне подсказал другую методику. Он обратил внимание, что у плоскодонок всегда сгнивают в первую очередь верхние детали: борта, нос или корма, которые расположены на открытом воздухе.

Низ же, то есть днище, всегда находится в воде, остается целым и его от старых лодок часто используют в качестве подстилки для переходов через проблемные места на тропинках.

Он же посоветовал для борьбы с щелями заливать немного воды в лодку при ее хранении. Это предохраняет доски от их высыхания в жаркую погоду, образования щелей.

Его рекомендация: на зиму плоскодонку не вытаскивать из воды, а наоборот — затапливать полностью ниже уровня льда. А он у нас редко превышает 60 см. Для этого достаточно выбрать место около берега и наложить на дно камни, кирпичи, любые тяжелые предметы.

Весной груз извлекается, а лодка вытаскивается на берег. После непродолжительной сушки в течение нескольких дней она подвергается обработке смолой и снова спускается на воду.

Конопатить щели в этом случае можно значительно реже: когда пакля истлеет через несколько лет. Эта методика мне понравилась, пользуюсь ею больше двадцати лет.

Вот в принципе и все, что я планировал рассказать про то, как изготавливается лодка из дерева своими руками, чертежи и ее размеры я постарался представить фотографиями различных конструкций.

Как все это получилось — судить вам. Задавайте вопросы в комментариях, а я на них отвечу.

Полезные сервисы и программы

Лодка плоскодонка своими руками - Как это сделано, как это работает, как это устроено — LiveJournal

Так сложилось, что на даче у нас всегда было три лодки: металлическая казанка и две деревянных плоскодонки. Казанка на воде каждый год, а из плоскодонок одна на воде, а вторая на чистке и покраске. На следующий год наоборот. Лет пять назад, во время пожара лодка, которая лежала под домом вместе с домом и сгорела. Отстроились после пожара.

И единственная плоскодонка, которую теперь красили весной, а потом скорее-скорее спускали на воду (ибо на рыбалку им, видите-ли, сильно хочется), стала крайне быстро набирать физический износ. Встал вопрос о том, что надо все-таки сделать вторую. Папа и деверь долго искали доску из лиственницы нужного размера и в конце концов нашли на пилораме заготовку для досок меньшего сечения, которую еще не успели распустить. Закупить водостойкую фанеру уже было делом техники.


Две доски, отторцевали слегка под углом, градусов 15 (на глазок), насверлили в краях дырок и зашнуровали проводом (медь 2,5 кв.мм. но это совершенно неважно). Далее, напрягая все сфинктеры, раздвинули середину и расперли бруском.

Я в работе участвовать не собирался, строили папа и деверь, ибо лодка рыбацкая, а я совсем не рыбак. Но когда рядом работают удержаться я не смог, к тому же у меня больше плотницкого опыта чисто технически. Технологию же в теории знал только папа. Они с дедом лет двадцать-тридцать назад построили не одну, да и не две лодки пожалуй.

Постепенно встали на места распорки.

Оформились нос и корма (упирающиеся части), все соединения сажаются на герметик  довольно обильно. Довольно геморройная подгонка, в первый раз, во всяком случае, точно.

Пошла жара. Фанера 12 мм.

Лавки сделали из б/у досок. Тоже лиственница, когда-то обрамляли дверную коробку у родителей дома.

По периметру в место соединения борта и дна пришивается рейка, тоже сажается на герметик. Вдоль бортов сверху по краям также пришивается рейка - фальшборт.

Источник

Жми на кнопку, чтобы подписаться на "Как это сделано"!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Жми на иконку и подписывайся!

- http://kak_eto_sdelano.livejournal.com/
- https://www.facebook.com/kaketosdelano/
- https://www.youtube.com/kaketosdelano
- https://vk.com/kaketosdelano
- https://ok.ru/kaketosdelano
- https://twitter.com/kaketosdelano
- https://www.instagram.com/kaketosdelano/

Официальный сайт - http://ikaketosdelano.ru/

Мой блог - http://aslan.livejournal.com
Инстаграм - https://www.instagram.com/aslanfoto/
Facebook - https://www.facebook.com/aslanfoto/
Вконтакте - https://vk.com/aslanfoto

Строительство деревянной лодки: 12 шагов (с изображениями)

Эта инструкция содержит мои планы и методы постройки лодки. Он написан как дневник. Я новичок, поэтому, пожалуйста, не ожидайте точных и на 100% правильных планов / советов или терминологии постройки лодок.

Эксперты, не стесняйтесь вносить конструктивные поправки и участвовать.

Краткие примечания ..
1. Если вы загружаете PDF-файл , используйте специальный PDF-файл. . полный документ не обновлялся и не содержит исправлений
2.Если вы используете MAC, используйте Adobe Acrobat для просмотра PDF - приложение предварительного просмотра Apple не отображает все изображения должным образом.
3. Дублирующий текст в разделе обтекателя был удален ... и правильный текст восстановлен. ..

Кредит, при условии, что кредит .. Есть много людей, которые публикуют свои проекты, идеи и планы в Интернете для бесплатного использования другими .. Спасибо, здесь не изобретены новые колеса.

Хорошо, всю жизнь я хотел построить деревянную лодку. Задача всегда казалась слишком большой или слишком сложной.. Однажды я увидел Инструктируемое «Строим одностороннюю лодку от Верги». Моя Инструктируемая книга - это своего рода дань уважения Верге. Я оцениваю его как рекомендованное к прочтению и как обязательный учебный проект для тех, кто хочет впервые заняться постройкой лодок. Мою версию его лодки можно увидеть в одном из постов ..

В любом случае .. Верга заставил меня задуматься, прочитать и захотеть спроектировать и построить свою собственную лодку ... Я довольно хорошо умею делать базовый дизайн, а затем делать вещи, как я иду. Проект Верги также выполнен в стиле «на ходу».Вы строите по методу, но углы, разрезы и длины окончательно согласовываются по мере сборки лодки. Метод строительства этой лодки во многом обязан Verga Instructable, то есть сделанной путем сгибания боковин вокруг центрального ребра или рамы.

Эта лодка - «набросок художника», поэтому она немного перегружена для своего размера. Этот учебник больше похож на дневник, чем на точный набор планов.

Я также хотел что-то, в которое можно было бы уместить несколько детей, и что я мог бы строить из вещей, которые валяются или легко подбираются со стройплощадок… Наконец, я хочу поблагодарить мою жену и семью за то, что они позволили мне построить большую часть этой лодки 3M (118 дюймов) в моей гостиной.Хотя мне никогда не разрешают делать это снова, они любят рассказывать людям, как это круто, они хотят, чтобы я построил лодку побольше, и все участвовали…

Как построить деревянный парусник: 12 шагов (с изображениями)

Во-первых, вам понадобятся планы постройки лодки. Я купил несколько очень хороших моделей на популярном веб-сайте, посвященном строительству лодок, потому что у меня был особый стиль сборки - «коляска». Это норвежский дизайн с хорошей плавучестью в носовой части, и построить остроконечную лодку немного сложнее.В Интернете есть множество бесплатных планов постройки лодок (поиск «шлюпка»). Кроме того, я хотел, чтобы детали моей лодки поместились в стандартный (читай дешевый) лист фанеры размером 4x8 футов. Он также должен был быть достаточно легким, чтобы я мог загружать / выгружать / перемещаться. Эта лодка весит около 70 фунтов. Когда я построил кастомную тележку, очень легко переехать со стоянки на озеро.

Далее вам нужно вытянуть части лодки в натуральную величину на фанеру (лофтинг). Я действительно сделал этот шаг на картоне / масоните, потому что я хотел сделать шаблоны всех деталей на случай, если я когда-нибудь захочу построить еще один.

Этот шаг требует от вас очень дотошности. Осторожно перенесите измерения (смещения). Они могут выглядеть правильно, а могут и нет, потому что смотреть на изогнутые части лодки, лежащие плоско, очень не интуитивно. Некоторые части на самом деле изгибаются в обратном направлении. Чтобы сделать кривые, я прибил к панели кучу 1-дюймовых стержней и использовал длинный гибкий прямой край (ярдовая палка и т. Д.), Изогнутый по кривой, затем я провел кривую карандашом / Sharpie. штифты у меня были идеально ровные изгибы.Имейте в виду, что с боковыми панелями, которые симметричны по обеим сторонам лодки, вытягивайте только одну версию и разрезайте два сложенных листа за раз. Это гарантирует, что лодка не будет покачиваться. Обязательно закрепите два листа вместе винтами за пределами частей лодки или используйте двусторонний скотч / зажимы и т. Д. Для правильного совмещения частей.

Использование японской протяжной пилы позволяет очень аккуратно контролировать пропил и следовать изящным изгибам. Они режут на ходу тяги, что означает, что ими очень легко управлять.Убедитесь, что вы оставили немного линии разреза, то есть вырежьте сразу за линией. Это дает вам небольшой запас прочности, и вы всегда можете отшлифовать леску, чтобы подсластить ее. Вот где действительно применяется смазка для локтей. На вырезание панелей корпуса вручную уходит несколько часов, но оно того стоит. Я пробовал вырезать первую часть лобзиком, и она блуждала повсюду и быстро прорезала линию, прежде чем я это понял. Кроме того, полотно лобзика может наклоняться в одну сторону, что может означать, что две панели могут иметь разные формы.Использование ручных инструментов - это классический способ работы с деревом, который приносит большое удовольствие. С ручными инструментами все происходит достаточно медленно, чтобы вы могли полностью контролировать ситуацию, тогда как электроинструменты могут быстро нанести неожиданный ущерб. С пониманием того, что вы строите классическую лодку, использование ручных инструментов везде, где это возможно, является частью философии.

Планы, которые я купил, были в метрических единицах и предусматривали использование фанеры толщиной 6 мм (1/4 дюйма) и 9 мм (3/8 дюйма), но я хотел сделать все из фанеры толщиной 1/4 дюйма, поэтому на чертежах были более толстые детали. склеены двумя слоями по 1/4 дюйма (так что на 1/2 дюйма они были немного толще, чем предполагалось).Мне это действительно понравилось, потому что это сделало лодку более крепкой и, конечно же, в этом случае было дешевле. Компромисс заключался в том, что лодка будет немного тяжелее.

Для любой из частей, которые необходимо сложить вдвое / ламинировать (например, фрамуги), сейчас хорошее время для этого. Убедитесь, что вы используете «водостойкий» клей вместо «атмосферостойкого», как я ...

Нанесите тонкий слой клея на одну из «плохих» сторон (у фанеры обычно есть хорошая сторона и плохая сторона, клей плохой стороны вместе, чтобы хорошие стороны были видны на обеих внешних сторонах), убедившись, что он полностью покрыт (я использовал специальный клеевой валик), затем осторожно поместите вторую половину сверху.Совместите все края вместе, затем закрепите их на месте. Теперь аккуратно положите сверху тяжелые вещи, чтобы они прижались друг к другу. Клей должен высохнуть примерно через 6 часов.

ПРИМЕЧАНИЕ. Перед сборкой лодки намного проще и безопаснее обработать детали по дереву. Таким образом, вы можете безопасно прижимать детали к рабочему столу и вырезать отверстия в ручке и т. Д. Поскольку моя лодка имеет конструкцию «лаптрейк», мне пришлось аккуратно провести паз (паз, расположенный на краю) на нижнем крае каждой боковая панель.Это создает плечо для частей, на котором можно сидеть, и надежно фиксирует их, пока вы сшиваете панели вместе. Точно так же поручни на транце гораздо проще вырезать перед сборкой лодки.

Также имейте в виду, что любая ошибка будет значительно болезненнее, чем дальше вы продвинетесь в сборке. Например, если я вырезаю отверстия в рукоятке захвата, пока они просто незакрепленные части, а не когда они являются постоянной частью лодки, гораздо легче восстановить - просто сделайте еще один транец.Если бы вам пришлось залатать дыру в лодке, это было бы сложно и, возможно, никогда не выглядело бы идеально. Никакого давления ...

Два хобби, которые идут рука об руку

Хобби всегда важно, поскольку они дают нам возможность расслабиться между работой и суровостью повседневной жизни. Поскольку у всех разные интересы, можно с уверенностью сказать, что на Земле нет двух людей, которые имели бы одинаковые интересы до мельчайших деталей, и у всех нас есть свои причуды.

Однако некоторым из нас посчастливилось наслаждаться двумя хобби, которые хорошо сочетаются друг с другом, и часто они могут создавать интересные комбинации.Когда дело доходит до катания на лодке, есть несколько других занятий, которыми вы можете заниматься вместе с ним, включая плавание, завязывание узлов (если вы плывете) и многое другое.

Возможно, одним из старейших увлечений, дополняющих катание на лодках, была обработка дерева, и это не удивительно, если учесть это. Первые лодки часто делали из тростника и других материалов, которые связывали вместе, но после этого дерево использовалось в качестве основного материала для изготовления сосудов в течение тысяч лет.

Boat Woodworking Projects

В рамках этого руководства мы собираемся охватить деревообработку и лодки с акцентом на деревообработку лодок своими руками. Мы дадим вам несколько идей по деревообработке и несколько советов, как обеспечить бесперебойную работу. Мы постарались представить множество вариантов для плотников разного уровня подготовки.

Создание собственной лодки

Самый очевидный вариант, который есть в вашем распоряжении, - построить лодку полностью с нуля, но это потребует времени и усилий.

Если у вас нет большого опыта плотника, вы не захотите браться за этот проект, поскольку он может оказаться опасным, если вы сделаете лодку ненадлежащим образом и она утонет.

Конечно, первое, что вам понадобится при создании лодки, - это план или схема.

Если вы знакомы с конструкцией кораблей и лодок, вы можете даже составить свои собственные схемы с нуля, но с деревянными лодками мало что можно сделать, кроме того, что уже было сделано.

Вы также захотите убедиться, что у вас есть все инструменты наготове, так как вам понадобятся различные пилы, сверла, винты, вентиляторы, ножи, измерительная лента и многое другое.

Конкретные инструменты, которые вам понадобятся, очевидно, будут зависеть от лодки, которую вы строите, но вы можете сделать ее настолько продвинутой или простой, насколько захотите.

Деревянный чехол для вашей лодки

Если у вас уже есть небольшая деревянная лодка, например катер, вы можете дополнить ее аксессуарами, и если это так, у вас есть ряд вариантов.В то время как большинство людей предпочли бы использовать брезент, чтобы предотвратить скопление дождевой воды, пыли и других элементов, которые неизбежно превратятся в серую грязь, на их лодке, деревянное покрытие может добавить класс.

Первое, что вам нужно сделать, это измерить точную длину и углы, образованные планширем вашей лодки, когда вы смотрите на нее сверху. Если у вас есть схемы лодки, это должно быть намного проще для вас, поскольку они уже будут предоставлены.

После того, как вы сделаете это измерение, вы захотите взять большой кусок пиломатериала, который вы можете обрезать до размера, который идеально подходит для вашей лодки.Преимущество этого проекта в том, что он относительно прост, требуя немного больше, чем точная пила, средства защиты органов дыхания и, возможно, дополнительные пиломатериалы для армирования.

Лестница или лестница

Если у вас лодка большего размера, у вас могут возникнуть трудности с тем, чтобы попасть в нее, даже с причала. Нет ничего изящного в том, чтобы перелезть через борт лодки, чтобы попасть в нее, так почему бы вам не решить эту проблему с помощью самодельной лестницы или простых переносных ступенек?

Даже один шаг, который поможет вам сесть в лодку, может превратить в отличный проект для начинающих по деревообработке .Лучшее, что вы можете сделать, когда начинаете работать плотником, - это начинать с малого и постепенно переходить к более крупным проектам, даже если вы не создаете самые захватывающие вещи.

Для подобных планов не потребуется слишком много материалов, а базовых часто будет более чем достаточно. Сверла, шурупов, пилы и достаточного количества обработанной древесины должно быть более чем достаточно, чтобы построить себе лестницу или несколько ступенек, а требуемый уровень навыков для этого проекта не очень высок.

Скамейки, стулья или другие места для сидения

Если у вас есть более солидная лодка и вы хотите создать для нее некоторые аксессуары среднего уровня, то вы можете подумать о том, чтобы вылепить себе кресло из дерева.Самое приятное в этом проекте то, что с ним может справиться большинство плотников, независимо от их навыков.

Единственное, что будет отличаться между опытными плотниками и новичками, - это качество стула, и в любом случае нет ничего плохого в том, чтобы гордиться своей работой. Конечно, эстетика деревянных стульев и скамеек лучше всего подходит для парусных яхт.

В конце концов, однако, если вы думаете, что ваши столярные изделия хорошо смотрятся в вашей лодке, то они там и должны.Когда дело доходит до изготовления стульев, выбор инструментов остается за вами, и вы можете либо выбрать ручную пилу с молотком и гвоздями, либо сделать это с помощью дисковой пилы в сочетании с дрелью и шурупами.

Заключение

Древесина так долго использовалась в качестве материала для строительства мореплавателей по многим причинам. От своей плавучести до гибкости дерево по-прежнему остается одним из лучших вариантов для тех, кто хочет построить лодку или аксессуары для плавания.

Мы надеемся, что это руководство предоставило вам всю необходимую информацию о проектах по деревообработке лодок своими руками.Если у вас есть комментарии по деревообработке или катанию на лодках, не стесняйтесь оставлять их ниже, и мы постараемся ответить вам.

Постройте деревянную лодку - сделай сам

Когда мы с семьей собрали все свое имущество и переехали через страну несколько лет назад, мое сердце разбилось, оставив старую лодку моего отца. Однажды он решил построить деревянную лодку в качестве зимнего проекта, и мы с братьями каждое лето устраивали ей настоящую тренировку. Мы гребли на нем, ловили рыбу, ныряли с него, даже пару раз потопили, но с новым слоем краски каждую весну он был красноватым для следующего сезона.На этой лодке был установлен первый подвесной мотор, который я когда-либо использовал, что было настоящим удовольствием, но я получил еще большее удовольствие от самой необычной физической характеристики лодки: она была разделена на две части. Папа сконструировал его таким образом, чтобы он поместился в нашем небольшом грузовом трейлере. Лодка ехала в трейлере, передняя половина которого была заправлена ​​в заднюю. Когда мы добирались до озера, мы просто скрепляли его болтами и уходили.

Когда лодка не использовалась, она стояла у гаража под протекающим брезентом. Шло время, фанера расслаивалась, и клей отпускал до тех пор, пока ее нельзя было восстановить.К счастью, я взял его размеры, чтобы воссоздать его, и теперь вы тоже можете.

Если вы используете лучший материал для постройки лодки, такой как крепеж из нержавеющей стали и эпоксидная смола, этот маленький ялик прослужит вам много лет. Эти материалы действительно стоят немного дороже, но лодка прослужит дольше. Получите и изучите литературу от поставщиков эпоксидной смолы перед началом проекта. (См. Источники ниже.)

Эти чертежи для постройки деревянной лодки основаны на размерах, которые я взял с лодки, построенной моим отцом.Лодка из моего детства, возможно, уже давно исчезла, но ее клон оказался столь же приятным и обещает стать центром летних воспоминаний на долгие годы.



Как построить лодку: процесс

  1. Постройте основание сборочного стапеля; отметьте центральную линию на 18-дюймовых поперечных стойках (рис. A).
  2. Постройте пять шпангоутов, включая их ребра, наметьте их центральные линии и прикрепите пару ножек к каждой раме (рис. B).
  3. Скрепите рамы № 3 и 4 вместе с помощью машинных болтов из нержавеющей стали 1/4 дюйма x 3 ½ дюйма через шесть отверстий, которые позже будут использоваться для скрепления двух половин лодки вместе.Поместите 1/4-дюймовую фанерную прокладку между двумя половинками; перед прикручиванием оберните прокладку тонким пластиком (чтобы на нее не прилипала эпоксидная смола). (Илл. A)
  4. Прикрутите две ножки 2 на 4 монтажного приспособления к раме № 1 (транец). Для этого отлично подойдут шурупы для гипсокартона. (Илл. A)
  5. Прикрепите раму № 1 к основанию сборочного стапеля, прикрепив ножки 2 на 4 к приспособлению винтами. Убедитесь, что центральные линии совпадают, а рамка квадратная и ровная (рис. A).
  6. Установите ножки на раму № 5 и прикрепите ее к основанию сборочного стапеля.Вырезы для нижней планки должны совпадать и быть ровными.
  7. Прикрепите нижнюю планку к рамам № 1 и 5 (эпоксидная смола и винты из нержавеющей стали). В это время не обязательно иметь форму стержня планки.
  8. Установите рамы № 2, 3 и 4 в основание сборочного стапеля (№ 3 и 4 вместе).
  9. Прикрепите их к нижней планке, но не используйте эпоксидную смолу для поперечных распорок рамы №2.
  10. Постройте и придайте форму стержню, сделав его длиннее, чем будет окончательная длина (рис.C и I).
  11. Временно прикрепите шток к монтажному приспособлению (не по центру).
  12. Обрежьте нижнюю доску по длине относительно пересечения ствола.
  13. Обрежьте шток на нужную длину и закрепите по центральной линии.
  14. Временно прикрепите оба нижних стрингера к транцу. Одновременно втяните оба стрингера, пока они не коснутся штанги (рис. C).
  15. Обрежьте концы стрингеров и придайте им форму до тех пор, пока они должным образом не сопрягаются со стержнем.Обрежьте нижнюю планку и придайте ей форму до тех пор, пока она должным образом не совместится со стрингерами (рис. C). Повторите процесс с верхними стрингерами. Используя только винты, прикрепите стрингеры ко всем выемкам в рамах.
  16. После высыхания стрингеров снимите винты, нанесите эпоксидную смолу и снова закрутите.
  17. Прикрепите фанерное основание (рис. D). Обратите внимание, что швы стыкуются в рамках № 3 и 4. Подметайте нижнюю часть и обрежьте по форме. Срез угла должен соответствовать углам борта корпуса.
  18. Присоедините три нижних направляющих (рис.E).
  19. Прикрепите боковые панели. Их можно разрезать на место. Оставьте окончательную форму волчка, пока лодка не перевернется (рис. E).

Отсоединение лодки от сборочного приспособления

  1. Обрежьте нижнюю планку и продольные балки между шпангоутами № 3 и 4.
  2. Снимите болты, удерживающие рамы №3 и 4 вместе.
  3. Отвинтите ножки от зажимного приспособления (рамки №1, 2 и 3).
  4. Поднимите и переверните заднюю половину.
  5. Добавить места (Илл.F и G).
  6. Добавьте колени (рис. H).
  7. Обрежьте шток на пересечении монтажного приспособления.
  8. Отвинтите ножки от зажимного приспособления (рамки №3 и 4).
  9. Поднимите и переверните переднюю часть.
  10. Добавьте места (рис. F и G).
  11. Скрепите половинки болтами.
  12. Поднимите корпус и верхние стрингеры и обрежьте форштевень до нужной длины.
  13. Снимите утильные поперечные распорки рамы №2.
  14. Пломбировать и покрасить.
  15. Добавьте любое оборудование.

Список материалов для DIY лодки

Дерево для лодки

1 Ребро из дуба (3/4 дюйма x 2 дюйма x 13 футов)
4 Стрингера из прозрачной ели (3/4 дюйма x 1 1/2 дюйма x 15 футов)
7 Шипы (сиденья) (3/4 дюйма x 1 1/2 дюйма x 4 фута)
1 Нижняя доска из ели (1 дюйм x 6 дюймов x 10 футов)
1 Лист фанеры для рам и сидений (4 фута x 8 футов x 1/2 дюйма)
4 Листа фанеры для днища и по бокам (4 фута x 8 футов на 1/4 дюйма или 3/8 дюйма)
2 Корма из прозрачной ели (2 дюйма x 4 дюйма x 4 фута)

Дерево для сборочного приспособления

2 Еловое основание (2 дюйма x 6 дюймов x 12 футов)
1 Поперечные стойки елового основания (2 дюйма x 6 дюймов x 10 футов)
4 Еловые ножки (2 дюйма x 4 дюйма x 8 футов)

Другое

Эпоксидная смола
Винты / гвозди (нержавеющая или бронзовая)
Определить по информации производителя

Инструменты

3-футовый уровень
Ручная пила
Рашпили по дереву: один тонкий, один грубый
Сверлильный двигатель
Сверла
Карпентерский квадрат
Лобзик
Четыре 6-дюймовых С-образных зажима


Источники строительства лодок


Первоначально опубликовано: июнь / июль 2001 г.

Как сделать ребенка (который может сделать лодку)

Это тот день, которого студенты ждали , и он идеален.

Небо над Бронксом - ясное, прохладное голубое, с белыми губчатыми облаками, плывущими то тут, то там. Движение на скоростной автомагистрали Брукнера, массивной восьмиполосной автомагистрали, отделяющей этот район от остальной части района и остального мира, - это тусклая волна вдали, а темная река Бронкс дрожит от ожидания. В некоторых районах Нью-Йорка, таких как этот, можно жить, не осознавая, что этот огромный город вырос на одном из величайших естественных океанских портов во всем мире, и что он, кроме того, пронизан реками.Многие городские дети даже не умеют плавать, поэтому то, что здесь происходит сегодня, становится еще более удивительным. Студенты, эти старшеклассники гордятся собой, но стараются этого не показывать. Они улыбаются, не показывая зубов, глядя на грязь. Эти дети построили лодку здесь, в Бронксе, внутри кирпичных стен этого магазина, стружки падали, как перья, на фанерные полы среди разбрызганных капель густой краски и морского лака.

Эти дети построили лодку.

Это полугодовой запуск внешкольной программы под названием Rocking the Boat, оазиса деревообработки и инженерии с 1998 года.Стоянка перед магазином сегодня заполнена людьми, толпа, вероятно, 300. Здесь, конечно же, студенты, их инструкторы из программы судостроения и администраторы программы. Некоторые выпускники и их семьи. Несколько ухмыляющихся местных сановников, в том числе сенатор штата. Соседи, здесь, чтобы чувствовать себя хорошо в течение дня в кармане Америки, где треть семей живет менее чем на 15 000 долларов в год. Соседний оркестр - саксофон, тромбон, бубен, какой-то красивый ручной барабан размером с пляжный мяч - играет музыку, под которую можно постучать ногой.Некоторые из семей студентов тоже здесь, а также бабушки, мамы и папы, одетые в свои субботние лучшие наряды, танцуют и танцуют. Над их головами возвышающиеся краны на свалке металлолома по соседству качаются и вертятся, громоздкие груды металла свисают из их челюстей.

Док находится, может быть, в сотне ярдов через заросшие сорняками завалы в Риверсайд-парке, полоска травы, соединяющая тупик Лафайет-авеню с рекой. Маленькие дети - братья и сестры студентов и дети из района - бегают туда-сюда между доком на реке и вечеринкой у магазина, где все едят хот-доги и пьют сладкий чай.Один из студентов, Джанмарко Боккини - темные глаза, аккуратная козлиная бородка, длинные руки - скользит по двору, несколько девушек следуют за ним и хихикают. Он ездит на автобусе по полчаса в каждую сторону, чтобы после школы строить лодки. До этого он за 17 лет своей жизни ничего не построил. А потом: «Я просверлил отверстия. Я нарисовал это. Я вложил в это душу и сердце».

Один из штатных сотрудников, Мэнни Роман, закончил учебу несколько лет назад. Он распахивает металлические двери складского сарая, чтобы продемонстрировать построенную им лодку, Snow, - гладкое белое судно, деревянные доски его корпуса падают аккуратными склонами под покрытые лаком планширь.Мэнни носит бутсы Adidas и мешковатые джинсы, испещренные краской, его жилистые руки украшены татуировками, а его черные волосы собраны в аккуратный пучок. В его глазах есть гордость. Он учился в средней технической школе, которая должна была утолить его жажду строительства и инженерных знаний, но он намного опережал других учеников, и скука становилась разрушительной. Итак, он нашел свой путь сюда. Он говорит, что однажды хочет построить себе дом, как это сделал его дед.

Две лодки стоят посреди двора, как скульптуры в саду.Боцман - это 14-футовая лодка Whitehall классической американской конструкции - простая, аккуратная гребная лодка с 4-футовой шириной и четырехместными сиденьями. Уайтхоллс - типичный проект для новичков в школе Rocking the Boat. Боцман - оригинальная работа, построенная вручную с нуля за последние несколько месяцев прямо здесь, в магазине. Другая, Fowl Play, , 12-футовая лодка для уток, приспособленная для плавания, была повреждена ураганом «Сэнди», и учащиеся программы работали над восстановлением ее силы и красоты.Когда приходит время спуска на воду, группа собирается перед лодками и ревет в «When the Saints Go Marching In». Студенты собираются вокруг каждого корабля, наблюдая друг за другом в поисках сигналов, их лица серьезны и взволнованы.

Поехали.

В четырех милях к северу от кирпичной и грязной штаб-квартиры Rocking the Boat находится Высшая научная школа Бронкса, престижная специализированная государственная средняя школа, среди выпускников которой впечатляющее количество лауреатов Нобелевской и Пулитцеровской премий.Практически каждый выпускник поступает в четырехлетний колледж, многие - в Лигу плюща. Адам Грин, соломенный и серьезный, но с пронизывающим его бунтарским настроем, поступил в Bronx Science в 1987 году, став одним из немногих школьников Нью-Йорка, которые были приняты среди 25 000, подающих заявки каждый год. Он ненавидел это. Он перешел в частную школу и тоже ненавидел это. Он чувствовал, что получает учебную программу, а не образование. «Это было лучшее, что могло предложить общество, и это совсем не помогло мне», - говорит он.«Я подумал, к черту это. Я не собираюсь делать то, что не хочу делать снова». Во время учебы в колледже друг-учитель, который работал с экологической образовательной группой, спросил Грина, не захочет ли он помочь некоторым студентам построить лодку. Это прозвучало весело, и, делая это, Грин заметил, что дети приобрели некоторые математические навыки при проектировании и постройке лодки, которые они не получили из учебников или стандартных тестов.

В 1996 году Грин основал компанию Rocking the Boat.

Это было великолепно.Для Грина эта программа была альтернативной школой, его упреком системе государственных школ, которая подводит детей, которые в ней больше всего нуждаются, в таких местах, как Хантс-Пойнт, который занимает 67-е место из 69 районов Нью-Йорка по уровню преступности и безопасности, и где уровень детской бедности самый высокий в США. Многие из детей, пришедших на первый год обучения, не знали, как пользоваться линейкой, не говоря уже о принципах базовой геометрии, необходимых для создания чего-то вроде лодки. На вопрос о том, что такое половина от половины, многие ответили: «Три.«Теперь Грин обучал их инженерным навыкам, математике, физике, деревообработке, технике безопасности при работе с инструментами. Но затем произошло нечто удивительное: почти сразу эти дети начали открываться Грину, рассказывая ему о своей жизни. В этой сделке есть некоторая мощная алхимия - преподавания и обучения - это может изменить жизнь как учителя, так и ученика. Особенно в таком месте, как Хантс-Пойнт. И Грин вскоре понял, что его скромная программа постройки лодок после уроков может стать еще одной формой терапии для этих очень бедных , иногда глубоко обеспокоенные дети.Теоретически это было прекрасно, но Грин не была терапевтом. Только за первый год три разные девочки по разным поводам рассказывали ему, что они подверглись сексуальному насилию со стороны парней их матерей в их собственных домах. «Я подумал, ладно, я официально перебил себе голову», - говорит он. Вскоре компания Rocking the Boat наняла своего первого социального работника.

Но мастерство было и остается в центре внимания. Whitehall - простая, но не простая лодка. Длинные доски, образующие обшивку корпуса, прикреплены к прочным нервюрам, расположенным через каждые 6 дюймов от носа до кормы.Неглубокий киль проходит по длине корпуса, переходя в тонкий скег, своего рода плавник, торчащий в воду под транцем. Лодки для уток, такие как Fowl Play , имеют шверт, доска, торчащая через щель в центре днища лодки, когда она идет, удерживая судно так же, как киль. Шверт катера Fowl Play был сильно поврежден ураганом «Сэнди», и один ученик, 16-летний Тито Коламби, ученик «Раскачивая лодку» (он окончил базовую программу судостроения и сейчас работает с инструкторами), взялся отремонтировать его. с голландской нашивкой.Он осторожно отрезал обломки красного дерева по верхнему краю, вставил новый кусок дерева, прикрутил и приклеил новый кусок, прежде чем придать ему гидродинамическую форму.

Задолго до того, как они научатся обрабатывать кусок расколотого дерева, ученики - мальчики и девочки - осваивают базовые навыки. Во-первых, они изучают безопасность инструмента. Они строят свои собственные ящики для инструментов из белого дуба и кедра, из того же дерева, из которого сделаны лодки - бока и дно из кедра для прочности, остальное из дуба. Строительство ящиков учит их свойствам каждого вида древесины (дуб легче сверлить, чем кедр), и они приобретают такие навыки, как прибивание гвоздей и измерение.Они украшают свои коробки, как им нравится, а ряд на полке в мастерской представляет собой самодельную мешанину из разрисованных полос и каракулей, даже нарисованный от руки логотип Трансформеров.

Вскоре они учатся делать толкатели, чтобы держать пальцы подальше от полотна настольной пилы, когда они рубят куски дерева. Они сгибают доски с помощью тепла и пара, затем выравнивают доски, образуя плавные и глубокие изгибы формы Уайтхолла. Они изучают подъем на высоту - получают из набора бумажных чертежей полные кривые корпуса.Рассчитывают углы, дважды измеряют и один раз отрезают, устойчивыми руками наносят краску и лак. Забивают гвозди, смешивают эпоксидную смолу, зажимают стыки, пока клей сохнет. Они осторожно толкают самолеты вдоль планширя, создавая прямые безосколочные края. И медленно, днем ​​за днем, они выходят из своих скорлуп, эти дети. Они помогают другим ученикам, которых едва знают, потому что это то, чем вы занимаетесь в загруженном магазине. Они заводят друзей и начинают испытывать изумление, когда что-то, чего раньше не существовало, обретает форму из ваших рук.

И постепенно лодка начинает походить на лодку.

Уайтхолл существует более ста лет назад в Нью-Йорке - когда-то это была обычная гребная лодка для отдыха, а до этого, в 1800-х годах, она кишела в гавани Нью-Йорка, переправляя пассажиров и грузы с более крупных судов на берег. Но в этом опрятном магазине в Бронксе они служат инструментами, чтобы вызвать чувство сопричастности и гордости за настоящие достижения у нервных подростков, некоторых из которых учили быть жесткими, а некоторых учили этому, как бы жестко они ни были. умный или милый ты или насколько усердно ты работаешь в школе, это не имеет значения, потому что тебе нечего будет за это показать.

Жуан Канзиани

За три дня до спуска на воду лодок Boatswain и Fowl Play, выставка Rocking the Boat была настоящей лихорадкой. Через час после окончания уроков в магазин хлынула дюжина учеников, устремившись вниз по ярко-синей рампе, ведущей к полу рабочей зоны. Это была последняя неделя семестра «Раскачивая лодку», и на этом этапе никто не нуждался в особом руководстве.Они знали, что делать. Там была куча весел, потрепанных годами, когда Уайтхолл приводил в движение вверх и вниз по реке, и несколько ребят схватили весла, уравновесили каждое на пустом рабочем столе и начали шлифовать их, прежде чем нанести новый слой краски. Еще глубже в магазине инструктор Майкл Грундман, 28 лет, длинноволосый и обладающий добродушным терпением по отношению к детям, помог девушке повторно смешать партию эпоксидной смолы, чтобы сделать ее более тонкой, менее арахисовой по консистенции.

Края были отшлифованы, и ребята провели руками по плавным линиям лодок.За последние 13 недель их руки научились определять форму внутри куска дерева, и теперь было приятно чувствовать это. Наносилась краска - толстые слои глянцевой морской эмали. К обеим лодкам можно было прикрепить крепежные детали - палубные утки, носовые кольца. Тито Коламби проверил свою работу голландца на шверте. Подушечками пальцев он потер швы, отмечавшие его работу, как хирург, скользящий по исчезающему шраму пациента. Это выглядело идеально.

В вестибюле Секу Крома, выпускник программы, который сейчас работает на полставки в Rocking the Boat, уточнял свои планы, чтобы получить сертификат на подрядные и строительные работы.У него есть бицепсы из комиксов и сундук из ствола дерева. Секу и трое его братьев и сестер бежали со своей матерью из Гвинеи, страны, которую вот-вот поглотит насильственный политический переворот. Через шесть месяцев после эмиграции, приземлившись в этом забытом уголке Бронкса, Секу нашел свой путь в «Качая лодку». Он нашел Адама Грина, инструкторов и социальных работников, которых нанял Грин. Он нашел С-образные зажимы, ручные рубанки и изношенные деревянные молотки, с помощью которых деревянные компоненты Уайтхолла постукивали на раме.Секу практикует английский в магазине. Через несколько дней он примет участие в 10-м спуске на воду лодки, которую он помог построить.

«Я не собираюсь лгать, я здесь большой домашний», - говорит он с широкой легкой улыбкой. Он говорит, что его семья лишь смутно понимает, чем он занимается после обеда. «На самом деле они ничего не знают о« Раскачивании лодки ». Они не знают, что я преподаю», - говорит он. Его акцент придает резкости согласным его английскому языку. "Я бы не сказал, что мы не близки, но мы не можем об этом говорить.Я чувствую, что они не интересуются моими вещами ». Секу знает, что его тайная жизнь, как мастера деревянных лодок ручной работы, делает его необычным в Хантс-Пойнте.« Это отличает меня от всех моих друзей. Они работают в магазине одежды. Я строю лодки. Впечатляет. Я знаю это. Это уберегает меня от неприятностей ».

Месяц назад он выехал из квартиры матери. Он долго смотрел на резюме в своих руках, просматривая его и просматривая его, надеясь, что лист бумаги убедит работодателя в том, что его шесть лет в Соединенных Штатах были потрачены не зря.

Боцман - это офицер корабля, ответственный за поддержание корпуса и оборудования корабля - такелажа, якорей и т. Д. - но не по этой причине Боцман получил свое название. Бывшая студентка программы «Раскачивая лодку» и донор программы по имени Меллисса Малкэр Боцман умерла от рака в августе прошлого года в возрасте 24 лет. В день запуска несколько ее друзей из программы рассказали о ней, хорошо ее помня. Ее муж, Найджел, здесь для сегодняшнего первого плавания, одетый в растафарианскую кепку, белую рубашку-поло и джинсы.Он будет первым пассажиром на этом судне, названном в честь своей жены.

Все выстраиваются в очередь за оркестром для короткой прогулки до пристани. Лодки сидят на катящихся тележках, и ученики выстраиваются в линию по шесть в сторону, чтобы вести их к воде и удерживать на прямом курсе по камням и пучкам травы. Друзья, братья и сестры учеников бегут вперед, чтобы снимать фото и видео на свои телефоны. Как только толпа достигает пристани, Ханна Линч, энергичный директор программы судостроения, в шляпе с полями и рабочем фартуке берет мегафон и успокаивает толпу, ее голос проникает в теплый городской воздух.Это один из первых по-настоящему жарких дней в году после неумолимой зимы. Программа пытается научить студентов иметь право голоса, говорить громче, не стесняться, но эта церемония у воды для некоторых из них немного ошеломляет. Соседи, бабушки, родители и местные сановники хлопают в ладоши, и один за другим, пока Линч называет имя каждого выпускника - все они пойдут в колледж осенью - студенты шаркают ногами в грязи и улыбнись земле.

Секу поднимает свои гигантские руки в воздух, приветствуя каждого ученика, чье имя витает в воздухе.Его младший брат сегодня с ним, первый член его семьи, который пришел посмотреть, чем Секу делал все эти дни все эти годы.

Линч черпает воды из реки Бронкс в бутылку и выливает ее на нос каждой лодки - крестины. Затем, когда ученики опускают тележки в спокойную воду на берегу реки, вы можете увидеть на их лицах все последние 13 недель. Каждый гвоздь и винт, каждая стружка дерева, каждое разочарование и удовлетворение, каждый момент открытий.Эти дети сделали две прекрасные лодки, а лодки сделали этих детей. Небольшая группа студентов запрыгивает в каждого, и они бросаются в воду. Бесплатно.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как построить лодку

Независимо от того, смотрите ли вы на алюминиевую рыболовную лодку, круизер с каютами или что-то среднее, вы смотрите на современную лодку, на создание которой потребовались бесчисленные часы проектирования, мастерства и производства.И хотя вы, конечно, не можете создать такой передовой гидроцикл на собственном заднем дворе, это не значит, что вы не можете построить свою собственную лодку.

Фото предоставлено: MrComplexity (CC Attribution-Share Alike 4.0 International)

Небольшое простое судно, такое как весельная лодка, которую вы можете использовать, чтобы плыть к своей «настоящей» лодке, каноэ и игрушечные лодки, построенные для мокрой прогулки или двух банок. Все это будет веселыми проектами, сделанными своими руками, которые улучшат ваш личный опыт на воде.

Популярные варианты сборки лодки своими руками

Вот несколько отличных примеров лодок, сделанных своими руками:

  • Лодки из фанерного листа
  • Комплект лодок
  • Лодки ПВХ
  • Лодки из изоленты и картона

Прежде чем мы перейдем к каждому, давайте отметим, что не все из них являются тем, что вы бы назвали «мореходными».Некоторые из них подходят только для небольших водоемов в защищенных водах, где вы можете встать, если ваша лодка затонет (да, спасательные жилеты по-прежнему необходимы!)

Другие будут отлично работать в прудах без волн или течения, но нельзя ожидать, что они будут иметь такую ​​устойчивость или способность управлять волнами, как даже самая маленькая шлюпка, изготовленная в соответствии с современными стандартами безопасности. Во многих из этих случаев идея состоит не в том, чтобы построить лодку для круиза или рыбалки, а в том, чтобы построить свою собственную лодку для развлечения.

Ознакомьтесь с моделями и брендами профессиональных судостроителей

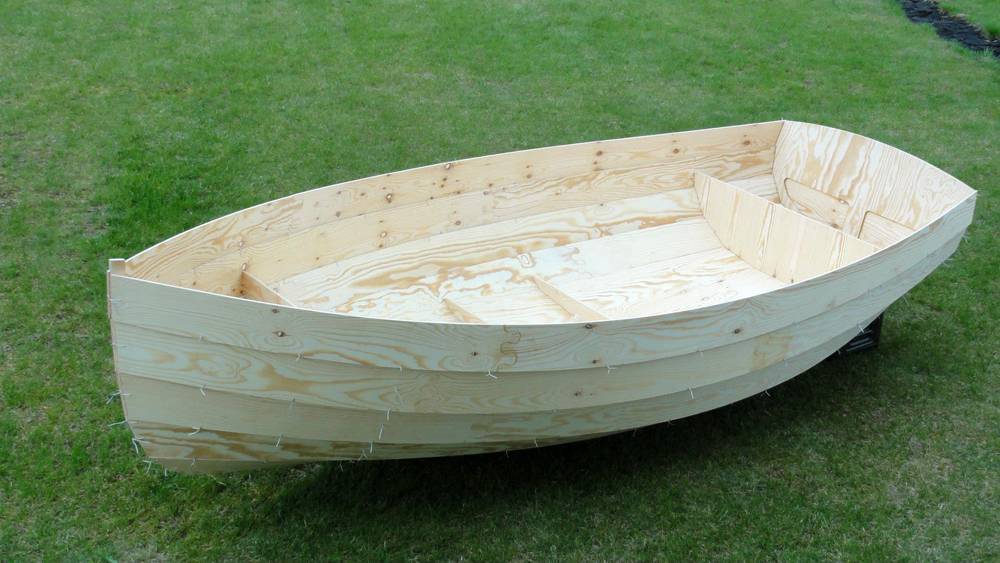

Лодки из фанерного листа

Один из самых простых и наименее дорогих методов постройки лодки, который вы можете многократно использовать в небольших защищенных водоемах, - это сложить вместе листы фанеры в коробку с секцией, наклоненной вверх для носа. Будет ли комфортно на любых волнах? Скорее всего, не. Но это быстрый и простой проект, за который вы можете взяться с бюджетом всего в пару сотен долларов, и в результате получится мини-лодка, которая прослужит долго.

Процесс довольно простой:

  1. Нарисуйте нужные размеры;
  2. Вырезать фанерные листы для днища, бортов, транца и носовой части;
  3. Обрежьте планку (например, деревянные планки размером 1 на 2 дюйма), чтобы выровнять все стыки;
  4. Закрепите боковые стороны и нижнюю часть, ввинтив в них винты в облицовку;
  5. Заделайте все стыки клеем / герметиком;
  6. Наконец, покрасьте лодку, чтобы защитить фанеру и продлить срок ее службы.

Если вы хотите построить лодку из фанерного листа, неплохо сначала взглянуть на некоторые базовые планы (многие из них доступны в Интернете). И всегда помните, что такое судно не предназначено для использования на открытой воде и без постоянного ношения спасательных жилетов. Когда вы отправитесь на первое морское испытание, вы, вероятно, обнаружите, что грести по прямой линии довольно неустойчиво, но вы будете грести на своей собственной лодке, которую построили своими руками.

Комплект лодки

Сборка лодки в комплекте может привести к тому, что судно станет намного более мореходным, чем большинство других проектов, сделанных своими руками на заднем дворе, однако это также стоит немного больше денег.В большинстве случаев вы оплачиваете планы, предварительно вырезанные материалы и доставку. Такие аксессуары, как весла или паруса, обычно необходимо покупать после завершения проекта. В зависимости от размера и типа катера, который вы построите, ваш бюджет может варьироваться от пары тысяч долларов до 10 000 долларов или даже больше.

Фото любезно предоставлено: Chase Small Craft

Различные компании по производству лодок предлагают различные стили постройки, начиная от:

  • Зачистите обшивку рамы до конструкции с помощью шва и склеивания (когда деревянные листы соединяются с помощью швейной проволоки через предварительно просверленные отверстия).
  • В некоторых случаях деревянный каркас лодки необходимо залить эпоксидной смолой и / или стекловолокном после сборки.
  • В некоторых наборах есть взаимосвязанные части и части, которые соединяются вместе, как части пазла, в то время как другие необходимо склеивать или скреплять механически.

Каждый из этих методов требует разного уровня навыков, времени и затрат, поэтому, прежде чем покупать комплект лодки, вам следует тщательно изучить, что связано с используемым методом постройки.

Тем не менее, время и затраты, затраченные на постройку лодки в комплекте, того стоят для многих, потому что конечный результат может быть довольно прочным и долговечным.

Лодки ПВХ

Можете ли вы просто закрыть несколько труб из ПВХ, чтобы они работали как понтоны, пристегнуть ремнем к палубе или сиденью и назвать это лодкой? Что вы можете. И хотя конечным результатом вряд ли будет лодка, которую вы когда-либо захотели бы спустить на воду в чем-либо большем, чем фермерский пруд, она выдержит испытание временем.

Лодки из ПВХ

также невероятно просты в изготовлении, так как все части и детали легко доступны в хорошо оснащенных строительных магазинах, могут быть склеены вместе и относительно недороги.В зависимости от того, насколько вы амбициозны, вы можете потратить несколько сотен долларов на материалы, даже больше, если вы построите фанерный настил или добавите сиденья.

Самое важное, что нужно учитывать при постройке лодки из ПВХ, - это то, сколько плавучести вы получите от труб разного диаметра.

  • Например, труба диаметром 10 дюймов будет плавать примерно 300 фунтов на 10-футовую секцию.
  • Таким образом, пара труб может выдержать в общей сложности около 600 фунтов до того, как погрузится в воду.
  • Но вы должны учитывать вес ПВХ и любого материала настила, который вы можете использовать, и чтобы убедиться, что вы находитесь выше ватерлинии, рекомендуется запланировать использование только половины общей грузоподъемности.S
  • Итак, лодка, которую вы сделаете с парой этих труб, подойдет для одного взрослого человека весом до 200 или 250 фунтов, плюс-минус - в зависимости от того, насколько вы готовы промокнуть.

Есть несколько планов по выпуску лодок из ПВХ, доступных бесплатно в Интернете, поэтому поиск в Google может иметь большое значение, чтобы убедиться, что вы в конечном итоге выберете именно тот тип лодки, на который рассчитываете.

Катера из клейкой ленты и картона

Мы объединяем кораблики из изоленты и картонные кораблики вместе, потому что довольно часто это одно и то же.Часто конструкция лодки представляет собой картон, и клейкая лента используется для (более или менее) защиты картона от пропитывания. Это наиболее распространенный метод строительства, используемый во многих гонках и соревнованиях картонных лодок, проводимых по всей стране.

В некоторых других случаях люди строят базовый каркас из тонких труб из ПВХ, проволочной сетки или деревянной обшивки, а затем создают многослойную «обшивку» корпуса с помощью ленты.

Хотя вы, вероятно, сможете добыть много картона, не потратив ни копейки, затраты на постройку лодки из клейкой ленты могут оказаться больше, чем можно было бы предположить.

  • Вам понадобится несколько рулонов скотча (чем толще вы наложите его, тем лучше), поэтому бюджет в 50 долларов и более не выходит за рамки нормы.
  • Конечно, ни картон, ни изолента не являются лучшими материалами для судостроения в мире. Часто это одноразовые лодки, которые могут быстро затонуть.
  • Итак, это еще один случай, когда вам не следует даже выходить на борт, не надев спасательный жилет, и использовать эти лодки следует близко к береговой линии в защищенных водах.

Однако, как бы вы ни смотрели на это, постройка лодки из изоленты или картона становится самой сутью того, почему вы вообще хотели бы взяться за проект постройки лодки своими руками: потому что это весело!

Читать дальше: 10 простых и доступных проектов по усовершенствованию лодок своими руками


Вам также может понравиться:

Как построить деревянную лодку? [Шаг за шагом]

Вы когда-нибудь хотели сделать что-нибудь самостоятельно?

Есть удовлетворение от покупки этого на свои кровно заработанные деньги, но прежнее чувство не сравнится с радостью, которую вы испытаете, сделав эту вещь самостоятельно.

Деревянная лодка может быть одной из тех вещей, которые вы могли бы построить самостоятельно. Но есть несколько шагов, которые вам нужно выполнить, и инструменты, которые вам нужно будет использовать, прежде чем вы сможете путешествовать на своей лодке по озеру. С этого момента вы получите все детали, необходимые для постройки лодки!

Принадлежности, необходимые для постройки лодки

Навыки или знания в области изготовления лодки - не единственное, что вам понадобится при создании лодки. Материал, который вы используете, и инструменты, которые вы используете в процессе строительства, так же важны, как и другие.Таким образом, вы должны быть очень точными и избирательными, когда дело касается материала, используемого для процедуры.

Дерево

Прежде всего, вам понадобится много дерева, чтобы сделать эту лодку, поэтому вот информация о количестве и размере кусков дерева.

  • Для сидений вам понадобятся 7 еловых шипов размером (0,75 на 1,5 дюйма на 4 фута) и лист фанеры (4 фута на 8 футов на 0,5 дюйма), который также будет использоваться для рамы
  • Вы должны купить 4 прозрачных стрингера из пихты, которые имеют размер (.75 дюймов на 1,5 дюйма на 15 футов)
  • Получите 2 (2 дюйма на 4 дюйма на 4 фута) кормы из чистой ели
  • Для боковых сторон и днища лодки вам понадобятся 4 листа фанеры (4 фута на 8 футов). футов на 0,25 дюйма)
  • Дно из еловой доски размером 1 дюйм на 6 дюймов на 120 дюймов
  • И, наконец, вам понадобится дубовая планка размером (0,75 дюйма на 2 дюйма на 13 футов)

Дрова, которые вы собрали, нужно будет переделать и измельчить, чтобы у вас получилось 78 различных частей для постройки лодки.

Наряду с деревом, вам понадобится еще кое-что для самостоятельной работы.

Другие материалы, которые вам понадобятся
  • Гвозди нужны, чтобы скрепить всю древесину вместе. Для этого вам понадобится около 750 гвоздей; вы можете выбрать больше, потому что в конечном итоге вы можете потерять или потерять несколько штук.
  • Получите от 600 до 700 мл уретанового клея.
  • Резиновые перчатки необходимы, если вы хотите, чтобы клей не попадал на руки. Клей трудно снимается, и на нем остаются пятна
  • Эпоксидная смола необходима, поэтому возьмите 6 литров смолы и шпатлевку
  • Вам понадобится мат из стекловолокна вместе с достаточным количеством ленты для всей нижней части корпуса лодки
  • Акриловая краска для дома, чтобы раскрасить лодку
  • Наконец, вам нужно сделать шаблоны, поэтому картон - лучший вариант

Инструменты, которые вам понадобятся

Теперь, когда мы закончили со всеми принадлежностями, которые вам нужны для лодки, мы можем перейти к списку всех инструментов и устройств, которые вам понадобятся для выполнения работы.

  • Чтобы работа была легкой и безболезненной, возьмите две дрели; беспроводные будут вашим лучшим выбором, так как в этом месте может не быть розетки
  • 2 деревянных рашпиля, мелкий и грубый.
  • Вы можете выбрать ручной или силовой рубанок
  • Для формирования поверх эпоксидной смолы вам понадобится ленточная шлифовальная машина с зернистостью 80
  • А для шлифования принесите много наждачной бумаги, чтобы у вас не закончилась он в середине работы
  • При постройке лодки у вас должно быть защитное снаряжение
  • Для шлифовки дерева вам понадобится орбитальная шлифовальная машина с зернистостью 120
  • Режущие предметы, такие как нож, пила по дереву, торцовка пила и несколько зубил
  • Вам понадобится много зажимов, чтобы выполнить эту работу, около 80 должны отлично справиться с работой
  • Потребуются измерительные инструменты вместе с карандашами и ластиками
  • Канаты
  • И, наконец, покраска инструменты для окраски лодки

Теперь вы знаете все, что вам нужно подготовить и купить, прежде чем вы начнете строить свою лодку.

Но прежде чем приступить к делу, вам следует помнить о нескольких вещах, поскольку это может быть вашей первой попыткой сделать что-то подобное. Безопасность имеет первостепенное значение, поэтому не используйте какие-либо инструменты, не прочитав руководство и инструкции. В противном случае вы можете получить травму.

Так же, как для вас важно знать использование инструментов, вы также должны убедиться, что у вас есть надлежащее защитное снаряжение, когда вы выполняете некоторые из задач. Как будто вам нужен респиратор, который не даст вам вдохнуть опилки или мусор от шлифования.

При работе с пилой, дрелью или шлифовальной машиной вам также придется носить защитные очки, поскольку пыль может легко попасть в глаза и вызвать раздражение. Если вы будете следовать правилам, то сможете избежать травм или опасных происшествий.

Этапы постройки лодки

Существует пошаговый процесс, которому нужно следовать, если вы хотите, чтобы результат всех ваших трудностей окупился. И вы узнаете, какие шаги и как лучше всего выполнить работу для наиболее плодотворного финала.

Шаг 1. Планирование и проектирование

Давайте поговорим о вещах, связанных с планированием и проектированием.

Gathering Ссылка

Прежде чем вы перейдете к собственно созданию лодки, вам нужно какое-то видение или дизайн. Иначе будешь на каждом шагу путаться. Ваша путаница также будет ясна на самой лодке, и она не будет так хорошо продумана и, следовательно, может быть бессистемной и немного беспорядочной.

Лучший способ продвинуться вперед в процессе планирования - это посмотреть на другие лодки и сфотографировать те, которые вам нравятся больше всего.Вы также можете поискать лодки в Интернете и сохранить их фотографии.

Однако проблема этого метода в том, что у вас не будет прямой подачи на лодке, и это может негативно повлиять на вашу конструкцию.

Рисование

Когда вы узнаете все, что вам нравится, и перечислите, что вы хотите, а что нет, следующее, что вам нужно сделать, - это нарисовать свое воображение на листе бумаги.

Это важная часть, так как рисовая или набросав лодку, вы поймете, как она может выглядеть на самом деле, поэтому вы можете внести некоторые коррективы в конструкцию с самого начала.Вы должны сделать рисунок в максимально возможном масштабе, чтобы вам было легче делать лодку.

Создание шаблона

Перед тем, как вы отправитесь строить его, было бы разумно с вашей стороны сделать макет лодки в натуральную величину из картона. Это может быть много работы, но вы будете благодарны, когда сделаете шаблон.

Это позволит вам увидеть лодку в реальной жизни, поэтому, если есть что-то, что нужно изменить, вы узнаете еще до того, как начнете.Вы также сможете изменить часть дизайна, если в реальной жизни это не так хорошо, как на вашем рисунке.

Это не только поможет в настройках, но и шаблон также будет работать в качестве ориентира. Исправление ошибок, допущенных на лодке, будет сложной задачей, поэтому, вместо этого, если вы воспользуетесь имитацией лодки, вы сделаете гораздо меньше ошибок.

Шаг 2. Изготовление центрального ребра и транца

Вот руководство по изготовлению центрального ребра и транца.

Транец

Чтобы сделать транец, сначала вам нужно будет начать со склеивания половиц.Затем вы должны использовать шаблон, чтобы все разметить. Судя по разметке, которую вы сделали на паркетной доске, вы должны использовать пилу, чтобы разрезать ее.

Убедитесь, что вы не ошиблись с пропилами, так как любое неправильное движение приведет к замене древесины. Вы не хотите добавлять дополнительные расходы. Итак, постарайтесь быть максимально устойчивым и точным с разрезом.

Теперь лучше всего скрепить доски вместе, когда они высыхают, чтобы процесс шел беспрепятственно.Во время высыхания уретан будет немного вспениваться, но об этом не стоит беспокоиться, так как после отверждения его очень легко очистить.

Центральное ребро

Для этой части лодки вы должны вырезать и отшлифовать куски дерева, прежде чем склеивать их. Выполнение этого после склеивания не усложнит работу, однако предварительная подготовка сократит ваше рабочее время.

Кроме того, вам нужно будет не только склеить эти части вместе, но и прикрутить их после того, как вы будете готовы вырезать из них скулы, киль и внутренние стенки.

Шаг 3. Создайте форму лодки

Вот как вы можете придать форму лодке.

Кривые

Естественный изгиб древесины или древесины - это то, что придает лодке форму, поэтому, когда вы выбираете куски, вы должны быть очень внимательными.

Другое дело, что скулы и вставка, которую вы сделали раньше, должны быть из одного и того же куска дерева. В противном случае у них не будет такого же изгиба или изгиба, что необходимо для этой работы.Это также будет означать, что ваша работа будет проходить гораздо лучше.

Кронштейны и зажимы

Чтобы продолжить процесс сборки лодки, вы должны использовать угловые кронштейны и зажимы, чтобы имитировать действие скул и выступов.

Кроме того, на центральном нервюре необходимо будет установить временную опору и киль. Имейте в виду, что транец необходимо установить под углом к ​​килю, что позволит обрезать подвесной двигатель.

Измерения и отметка

Перед тем, как вы действительно просверлите отверстия для винтов, вы должны все измерить, потому что нет возможности вернуть отверстие.

После того, как все измерения будут выполнены, просто возьмите карандаш и отметьте, где сверлильный станок собирается проделать отверстие. Если вы не оставите следов, вы забудете о размещении и выравнивании. А потом придется заново все мерить.

Склеивание для размещения

После того, как у вас будет зажим, удерживающий вместе на месте, вы будете готовы установить все элементы вместе на транце, штоке и центральном ребре. Вам следует задуматься на потом и поработать со скулами и вставками.

Шток играет здесь жизненно важную роль, так как именно здесь будут встречаться скулы, при этом вы должны убедиться, что внизу есть вырез, где можно разместить киль. И, наконец, можно сделать точку привязки на верхней части стержня, чтобы вы могли держать ее немного дольше.

Шаг 4: Завершение рамы лодки

Давайте узнаем о завершении рамы.

Размещение нервюр

Когда у вас есть шток, транец и центральное ребро, теперь вы можете добавить все остальные нервюры к лодке.Так вы сможете создать реальную структуру лодки. Но, прежде чем положить их куда-нибудь, вам нужно будет сделать еще несколько измерений и найти правильное место.

Очень важно сохранять симметрию лодки; в противном случае на воде он не будет иметь правильного баланса и может утонуть или стать очень нестабильным. Таким образом, каждое ребро должно иметь индивидуальную форму, чтобы соответствовать раме лодки.

Сделайте шаблоны

Чтобы убедиться, что вы не допускаете ошибок при резке и формовании древесины, вы можете сделать шаблон из картона, совпадающего с килем и скулами.Если три правильно выровнены, вы можете прижать его к дереву и сделать соответствующую отметку.

Однако то, что вы использовали храм при изготовлении, не означает, что он на 100%, необходимо внести несколько незначительных изменений и не забыть отшлифовать дерево.

Обработка ребер

Теперь, когда у вас есть вырезанные и подготовленные ребра, вам нужно будет их прикрутить и приклеить, чтобы они встали на место. Для этого вам также нужно будет отметить, где вы хотите, чтобы винты шли, чтобы избежать ошибок.

В киль необходимо установить две пятки, одна из которых будет располагаться напротив форштевня, а другая - напротив транца. И вы, наконец, сможете выровнять шток на лодке, когда все высохнет и закрепится на месте.

На этом этапе вы также можете создать настил с ребрами жесткости, если хотите.

Стрингеры

Доски в днище лодки опираются на стрингеры; они также определяют, насколько быстро может идти лодка.Для небольших лодок это не так важно и не нужно в зависимости от задач, которые вы можете выполнять с лодкой такого размера.

Но вы все равно должны убедиться, что лодка устойчива и может выдержать ваш вес. Также, чтобы избежать обтекания, следует вырезать фальц на нервюрах и киле. После этого следует прикрутить и приклеить стрингеры на место.

Шаг 5: Обтекатель

Чтобы панели подходили к нему и завершали, вся лодка должна иметь поверхность, это то, что обеспечивает обтекатель, если все сделано правильно.Поверхность должна быть от киля до скул. Вам придется использовать шлифовальную машинку, чтобы сделать все максимально ровным и плоским.

Здесь вам нужно будет использовать рашпиль, чтобы внешние стороны ребер совпадали с изгибами боковых панелей.

Шаг 6: Изготовление рельса сиденья, киля, шлифовка и ремонт лодки

К настоящему времени ваша лодка должна начать принимать истинную форму лодки; вы будете счастливы увидеть, как далеко вы продвинулись от дизайна до этого этапа процесса.

Нижняя доска

В это время лодку, которую вы делаете, нужно положить верхней стороной вниз на какую-нибудь платформу. А нижняя планка будет торчать, и вы увидите, что она будет выступать примерно на 15-17 мм.

Эта длинная полоса внизу должна быть прикручена к лодке у киля; часть, на которую не повлиял обтекатель, который вы сделали на предыдущем шаге.

Сиденья

Теперь ваша лодка готова к установке перил сидений.Каждая из направляющих должна быть примерно 20 на 15 мм. Перила также должны быть надежно прикреплены к транцу и ребрам, которые вы приклеили и прикрутили к раме лодки.

Все сглаживание

Перед тем, как продолжить установку каких-либо дополнительных приспособлений к лодке, у вас есть возможность просмотреть все, что вы сделали до сих пор. Под перебором я подразумеваю отшлифовать всю древесину, если она необходима для шлифования.

Помимо шлифовки дерева, вы также можете починить и залатать все части лодки, пока у вас есть доступ к каждой части, прежде чем лодка будет обшита досками.Для ямочного ремонта можно использовать эпоксидную шпатлевку; ваша работа станет намного чище.

После всего этого ваша лодка готова к большему, и вскоре вы увидите, как ваш дизайн оживает благодаря вашей тяжелой работе.

Шаг 7. Крепление фанеры к раме

Вот как можно прикрепить фанеру к раме.

Рубежная рейка

Перед тем, как приступить к креплению всей фанеры к каркасу, следует сделать подпорку или планширь. Кусок бруса, который вы используете для этого, должен быть размером примерно 12 мм на 40 мм на 3200 мм, но если у вас нет такого длинного бруса, вы можете сложить два куска вместе.

Как и в случае с килем, бороздой и скулами, вы должны убедиться, что две детали, которые вы используете для изготовления натяжной планки, сделаны из дерева, чтобы они имели одинаковый изгиб и, следовательно, выглядели более однородно.

Шаблоны

Вырезание шаблонов из картона теперь будет очень полезным, шаблон поможет вам, когда вы действительно пойдете на резку фанеры для обшивки.

Используя шаблон, вы получите точные размеры, которые вы сможете использовать, чтобы оставить следы на самом дереве; отметки помогут сделать детали точного размера.

Вы не отрежете слишком много дерева, если вы это сделаете, вам придется начинать заново с нового, и этот кусок пропадет.

Клей для размещения

После того, как вы отрежете и отшлифуйте каждую деталь, необходимую для обшивки, вы готовы прикрепить ее к лодке. Не забудьте надеть перчатки перед тем, как начать использовать клей, так как он может оставлять пятна, которые трудно удалить.

Нанесите клей по всей раме лодки, а затем с помощью шпателя или любого другого инструмента нанесите клей по всей поверхности.Теперь вы можете прикрепить фанеру к лодке; чтобы убедиться, что они правильно встали на место, вы должны использовать зажим, чтобы он не двигался.

Винты

Прикрепить дерево к лодке с помощью клея недостаточно; вам также придется привинтить их, чтобы они не соскочили. Сначала нарисуйте линии вдоль фанеры, чтобы разметить, где будут находиться винты.

Перед сверлением отверстий под винт измерьте расстояние между каждым из винтов.Сделав все отметки, вы готовы использовать сверлильный станок, чтобы протыкать отверстия.

Дно

После завершения борта лодки вы можете перейти к дну, если материал, который вы купили, совпадает с рекомендованным здесь. Затем для нижней части вам понадобится восемь кусков фанеры, чтобы сделать обе стороны. Большой пойдет посередине, а вам понадобится по три маленьких на каждом конце.

Перед их размещением убедитесь, что углы каждой детали правильные, чтобы они могли легко прилегать друг к другу.

Если нет, то вам придется немного отшлифовать, чтобы углы были правильными. Держите их на одном уровне и при необходимости срежьте излишки.

Завершение конструкции

Когда днище и корпус лодки завершены, теперь вы можете работать на палубе; который вы разместите в передней части лодки. Вам также нужно будет придать форму вершине выноса, чтобы сделать всю конструкцию колоды завершенной.

Вы также можете добавить лодке дополнительные опоры, чтобы избежать несчастных случаев или происшествий, когда вы находитесь в воде.И для этого добавьте несколько квадратов вокруг транца, и пока вы на нем, вы должны поставить пятки на каждом из его углов. Наконец, прибейте и прикрутите все на место.

Примерно сейчас у вас также будет возможность сделать область для стяжки на вершине стержня.

Шаг 8: Размещение сидений

Что касается основной лодки, большая часть работы уже сделана; Если вы уже достигли этого шага, значит, вы должны быть готовы установить сиденье внутри лодки. Вам нужно будет сделать несколько вещей, чтобы убедиться, что все устроено правильно и безопасно.

Заднее сиденье

Когда вы устанавливаете сиденья в задней части лодки, вы можете использовать базовые сиденья для работы. Поскольку последнее ребро прикреплено туда, сиденья больше не нуждаются в опоре для установки на место. Сиденье насытится ребрами жесткости.

Средняя часть

Это не тот случай или ситуация для средней части, в этой части лодки нет встроенной опоры для сиденья, и поэтому вам придется построить опору, которая идет от сиденья до подбородка.

В качестве опоры можно установить горизонтальную стойку посередине сиденья. Что это будет делать - потребуется немного веса, чтобы кусок дерева не сломался посередине, если на него будет оказано слишком большое давление.

Последняя деталь

Для этого вам придется работать с двумя кусками фанеры, чтобы сформировать букву V. Ее нужно добавить к транцу с каждой стороны. Возможно, вам придется измерить и отрегулировать, чтобы он хорошо вписался.

И, наконец, вы приклеите детали и при необходимости скрепите их зажимами.Как только они высохнут, можно все прикрутить.

Шаг 9: Добавление эпоксидной смолы

Перед тем, как обшить лодку досками, вы все заделали эпоксидной замазкой. Вы не только сделали это, но и отшлифовали всю древесину, которую нужно было шлифовать.

Корпус

Что вам нужно сделать, так это снова перевернуть лодку вверх дном, чтобы вы могли еще немного поработать с корпусом.

Сначала нужно нанести слой матового стекловолокна на поверхность, пока он не уйдет в сторону; обрезать лишнее.Если у вас в руках есть стеклопластиковая лента, то вы можете наклеить их по бокам.

Теперь пора нанести смесь эпоксидной смолы на корпус лодки с помощью валика или кисти. Вы должны продолжать это делать, прежде чем стекловолокно полностью пропитается.

После выдержки на ночь слой должен полностью затвердеть. Итак, ваша работа с корпусом тоже закончена.

Шаг 10: Шлифовка и покраска лодки

Теперь, после предыдущего шага, вы почти закончили создание всей лодки; все, что вам остается сделать, это зашкурить и идеально покрасить.Еще раз напоминаем, что перед тем, как приступить к шлифованию, вы должны надеть защитные очки и защитную одежду. А теперь мы можем приступить к работе!

Шлифование

Когда дело доходит до судостроения, просто сложить части вместе недостаточно. После того, как детали будут размещены на месте, вы должны убедиться, что древесина отшлифована, сформирована и отшлифована должным образом. Для этой работы используйте шлифовальные машины с зернистостью 80 и 120, так как они дадут вам наилучшие результаты.

Для внешней части лодки вы можете использовать шлифовальный станок, чтобы сделать работу быстрее, но внутренние углы труднее достать электроинструментом, поэтому вам придется делать это руками.Теперь вся работа может утомить вас, поэтому отдыхайте между ними.

Если хотите, вы можете покрасить лодку слоем домашней краски перед тем, как начать шлифование, так как это поможет облегчить вашу задачу и значительно ускорить ее. Он также будет служить своего рода базовым слоем для самой краски.

Покраска

Какой цвет вы хотите выбрать для своей лодки, полностью зависит от вашего вкуса и предпочтений. Но обязательно используйте краску, подходящую для деревянной лодки, и не забудьте грунтовку, которая поможет цвету дольше оставаться на лодке.

Для полного высыхания краски вам нужно дать ей около двух целых недель, особенно если вы нанесли на лодку несколько слоев краски, прежде чем вынести ее на воду.

Шаг 11: В воде

Даже если ваша лодка к настоящему времени абсолютно готова к спуску в воду, вы все равно должны проверить, проходит ли она испытание на плавучесть. Если у вас дома есть бассейн, то это будет идеальное место, чтобы попробовать его; в противном случае вы можете попробовать себя в пруду поблизости.

Теперь, когда вы вытащите его в воду, просто понаблюдайте за ним, прежде чем попасть внутрь. Кроме того, в лодку такого размера должны входить не более двух взрослых, так как она довольно легкая, а слишком большой вес внутри может привести к нестабильности. Не рискуйте, если не умеете плавать.

Наконец, когда вы сядете в лодку, которую построили сами, вы непременно будете счастливы и гордитесь всей тяжелой работой и часами самоотверженности, которые вы вложили в нее.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
