схема и фото — пошаговая видеоинструкция

Приготовление жареного мяса – неотъемлемая часть времяпровождения на природе. Отдохнуть после тяжелого рабочего дня или с удовольствием провести выходные по окончании напряженной трудовой недели помогает пикник, организованный на приусадебном участке.

Благоустроенная территория, уютная беседка для дружной семьи или веселой компании, сочное мясо – обязательные условия для комфортного отдыха на свежем воздухе. Не хватает только жаровни. В этой статье расскажем о том, как правильно сделать мангал из кирпича своими руками.

Общая характеристика

Строительство жаровни напоминает оборудование кухни, только уличной. Главная задача проекта – создать максимум удобств для приготовления жареной пищи.

По сути, работа по возведению кирпичного комплекса и дальнейшее использование мангала – дело мужских рук. Поэтому хозяину важно самостоятельно и ответственно подойти к вопросу обустройства уличной жаровни.

Однозначно, кирпичная конструкция – это стационарный объект. Впоследствии такое строение невозможно перенести в другое место на участке, не прибегая к разрушению. Проекты уличных жаровен бывают разными по сложности. Самый простой вариант – печь-мангал. Как правило, это открытый очаг с топкой, без дымохода.

Чертеж: простая конструкция мангала

Возможно оборудование жаровни дополнительными элементами: полочкой для пищевых принадлежностей и дровником. Сооружение такой конструкции не требует больших расходов на кирпич для строительства и занимает немного времени.

Как показывает практика, наиболее функциональный и удобный в использовании – мангальный комплекс из кирпича в беседке или на открытой местности. Постройка представляет собой полноценную печь, включающую несколько топок для приготовления различных видов блюд, дровники, удобный стол для кухонной утвари и разделки продуктов, дымоход, русскую печь.

Из чего построить жаровню

Основной материал для возведения мангала или печного комплекса – кирпич. Однако не все разновидности подходят для этой цели. Например, силикатный от температуры быстро разрушается. Для жаровни предназначен керамический и специальный огнеупорный материал, обычно красного цвета. Также можно построить мангал из кирпича других оттенков, но с теми же свойствами.

Обязательное условие кладки стационарного строения – использование связующего материала из глины или цемента. Это обеспечит безопасность эксплуатации печи, особенно если на даче отдыхают дети. Случайно повредить кирпич из незакрепленной конструкции мангала может как ребенок, так и взрослый. Такая неловкость приведет к разрушению кладки и, возможно, к тяжелым травмам или ожогам. Связующий раствор цемента или глины обеспечивает прочность строения.

Дизайн мангала

Сложно придумать что-то необычное для конструкции, где каждому функциональному приспособлению уготовлено свое постоянное место. Следовательно, глобально изменить общепринятые чертежи печного комплекса крайне затруднительно.

Единственная возможность обыграть внешний вид стационарной жаровни – поэкспериментировать с цветовыми элементами. Например, мангал в беседке можно облицевать огнеупорным декоративным материалом – камнем или плиткой любимого оттенка либо выложить мозаику.

Простая конструкция мангала представляет больше вариантов для творчества. Например, можно построить жаровню в форме пианино или какого-нибудь животного. Такая печь сразу бросается в глаза посетителям и, соответственно, становится ландшафтным украшением на даче. Оформляя мангал, поэкспериментируйте и с цветовой гаммой огнеупорного кирпича: умелое сочетание красного, желтого, белого оттенков позволяет реализовать проекты в неповторимом стиле.

Возводим простой мангал

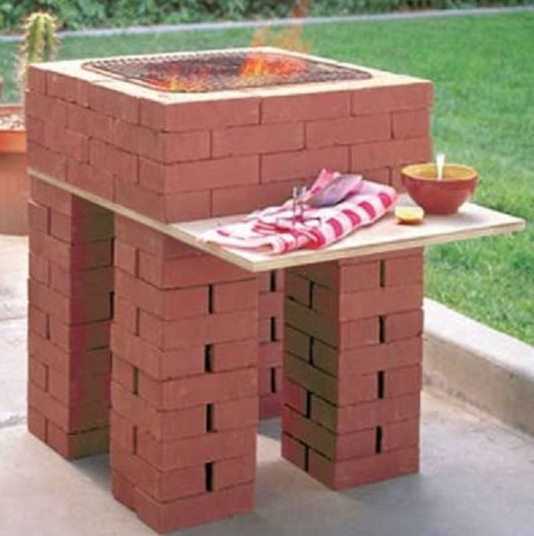

Открытая конструкция без дымохода – отличный вариант для начинающих строителей и тех, кто не располагает временем и средствами на сооружение полноценного печного комплекса. Такой жаровни достаточно, чтобы накормить вкусным шашлыком или рыбой небольшую компанию из 3-5 человек.

Пошаговая инструкция по возведению мангала:

  • Начинаются работы с закладки фундамента. Основанием может служить и бетонная площадка на участке, если она выполнена капитально с довольно толстым слоем раствора. При отсутствии такой платформы во дворе необходимо самостоятельно выполнить основание: на ровной почве вырыть небольшой котлован глубиной 25-30 см, засыпать песчаную подушку 5 см, слой щебня 10-15 см, выложить арматурный каркас и залить цементным раствором. На застывание фундамента под мангал потребуется 2-3 недели. Рекомендуется каждый день поливать цементный слой водой в целях лучшего схватывания.

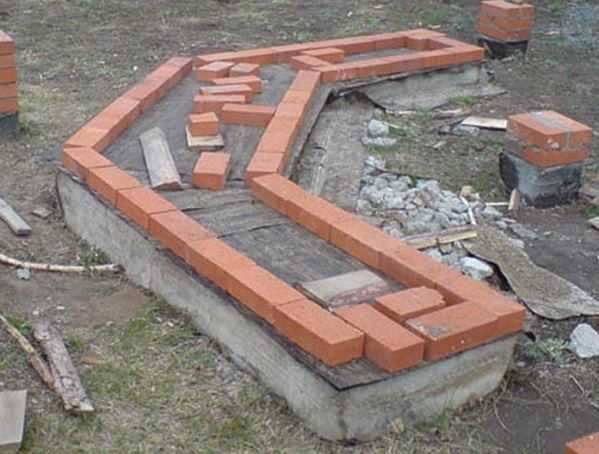

  • Остальной процесс строительства – кладка. Первыми возводятся кирпичные ноги – опоры небольшого мангала, поднимающие топку и место жарки на удобную для человека высоту. Для этой цели используют 4 столбика по углам строения или 3 полные стенки, кроме передней. Рекомендуется сооружать кирпичный мангал высотой 70-80 см. Небольшая площадка внизу постройки послужит дровником.
  • Ответственный момент – соединение опор с топкой мангала. Крайне затруднительно сделать перекрытие из кирпича – для этого потребуется уложить подставки из прочного материала, а после застывания – убрать их. Более простой вариант – железобетонная плита, которую укладывают на опоры с небольшим выступом по периметру. Дополнительно под перекрытие устанавливают плоскую шиферную плиту, выступающую на 30-40 см от кирпича. Она послужит столиком под принадлежности для жарки.
  • Дрова в топку закидывают сверху. Это упрощает строительство в сравнении с печью. По периметру перекрытия выкладывают стенки из красного или шамотного кирпича. Длина мангала выбирается по желанию, важно угадать с шириной – внутренняя зона должна быть на 5-10 см меньше длины шампуров и ширины сетки для жарки.
  • В стенках топки через равные промежутки делают небольшие отверстия для свободного прохождения воздуха, который необходим при розжиге дров.
  • На топку мангала устанавливают съемную сетку из жаропрочной стали, в противном случае решетка быстро прогорит. Этот элемент пригодится для приготовления блюд на сковороде или в кастрюле, также помогает при пропаривании шашлыка после жарки.

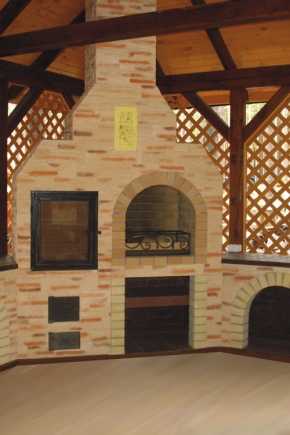

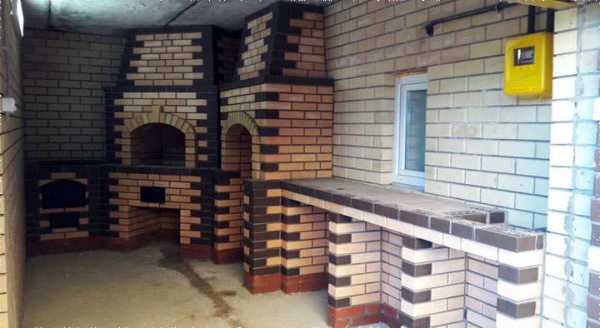

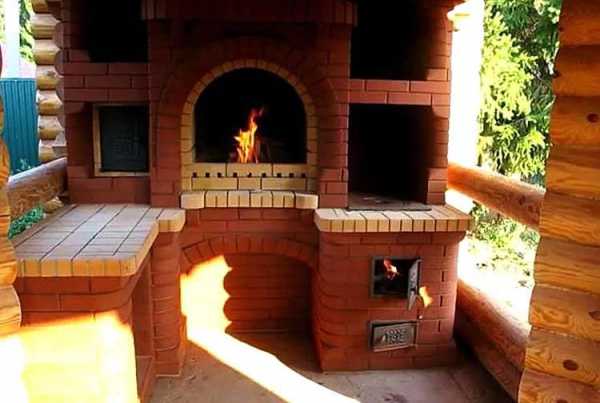

Возведение печного комплекса

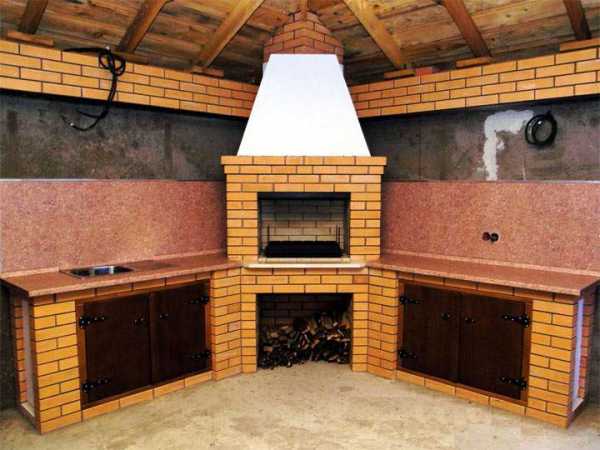

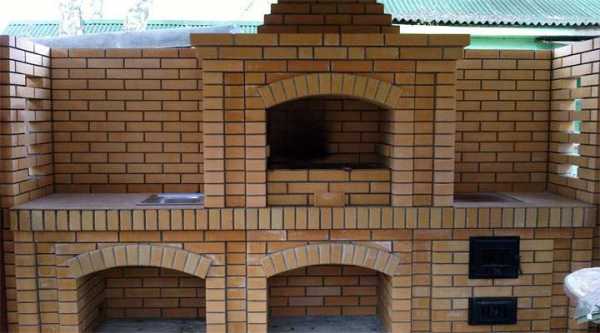

Это монументальное сооружение порадует ценителей вкусных разнообразных блюд, приготовленных на открытом огне. На практике качественно построенная конструкция служит несколько десятков лет, хотя иногда и требует ремонта. Чтобы возвести мангал из шамотного кирпича, потребуются чертежи, опыт и знание секретов печного искусства.

Мангальный комплекс состоит из прочного фундамента (инструкция по закладке основания такая же, как и для простой кирпичной жаровни) и нескольких зон для приготовления пищи:

  • Центральная часть комплекса – барбекю с дымоходом из огнеупорного кирпича.  Особенность приготовления шашлыка в такой жаровне заключается в том, что прожарка мяса осуществляется не только снизу, как в простом мангале, а одновременно со всех сторон. Это сохраняет сочность и мягкость продуктов, придает блюду неповторимый вкус и аромат.
  • Русскую печь, как правило, сооружают сбоку от барбекю. Топка отдельная, но дымоход общий с мангалом. Особенность печи – приготовление пищи в полностью изолированном воздушном пространстве (лицевой проем закрывается заслонкой-полукругом). Пропаренные, тушенные, варенные, жаренные, печенные в русской печи блюда сохраняют свои полезные свойств и обладают неповторимыми вкусовыми качествами.
  • Монтаж варочной поверхности превращает мангальное сооружение в полноценную кухню, что становится незаменимым в летний период на даче.
  • Обязательный элемент печного комплекса – стол для разделки и нарезки продуктов. Одна или две функциональных площадки размещаются по бокам. Это крайние зоны мангального сооружения. Их кладку выполняют из керамического или огнеупорного кирпича. Как правило, все функциональные элементы комплекса (топки, варочные плиты, столешницы, мойки) располагают в одной плоскости. Для удобства использования поверхности покрывают нержавеющим металлом. Свободное пространство под столами подходит для организации полочек или шкафчиков с дверцами, а также устройства дополнительных дровников.

Видео – пошаговое руководство по кладке печного комплекса

besedkibest.ru

Мангал из кирпича своими руками: чертежи, пошаговая инструкция

Мангал из кирпича - специальная жаровня для приготовления шашлыка, построенная из кирпича. Основательный мангал из кирпича часто более функционален и используется как гриль и барбекю, нередко на нем готовят и иные блюда, даже просто разогревают еду. Это еще и интересный арт-объект на загородном участке. Вокруг такого сооружения приятно собираться большой компанией.

Как выбрать место?

  • Не стоит забывать, что данное сооружение - объект повышенной пожароопасности. Его не следует располагать рядом с домом, деревянными и иными легковоспламеняющимися хозяйственными постройками.
  • Постройка не должна находиться слишком далеко от места отдыха. Идеальный вариант - возле беседки или недалеко от летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
  • Обязательно обустройте площадку. Рядом не должны находиться клумбы или грядки, поскольку трава от высокой температуры просто пожухнет. Следует продумать удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
  • Если ветер постоянно дует в одну сторону, проследите, чтобы дым не попадал в окна жилых домов.

Что нужно для строительства?

Наилучший материал для постройки - шамотный кирпич (печной). Он выдерживает большие перепады температуры и не разрушается. В качестве раствора для кладки использовать глину с песком. Но она требует предварительного замачивания.

Для уличного мангала из кирпича понадобится хорошее основание, а значит потребуется строительный материал для фундамента (цемент, песок, бутовый камень, фанера или доски для опалубки, арматура, камни и щебень).

Также понадобятся металлические уголки, решетки, задвижки, лист железа. Если планируется сделать ниши и рабочую область, то понадобится столешница из камня, дверцы могут быть из дерева или металла.

Из инструментов необходимы:

  • лопата;
  • мастерок;
  • уровень;
  • ведра для растворов;
  • бетономешалка или корыто;
  • дисковая пила.

Обязательно разрабатывается проект или берется уже готовый. По нему не только удобно выполнять работы, но и рассчитывать нужное количество материалов. Небольшой запас никогда не помешает, но и большие излишки ни к чему.

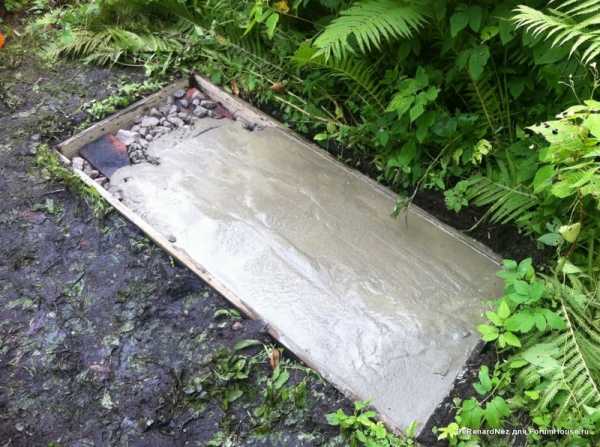

Заливка фундамента

Стационарному мангалу из кирпича требуется фундамент:

  • Необходимо вырыть яму в соответствии с размерами проекта.
  • Дно ямы выложить бутовым камнем с щебнем, устанавливается опалубка (ее лучше увлажнить).
  • Далее яма заливается бетонной смесью из цемента и песка в пропорции 1:3, но слоями и укладкой армирующей сетки. Арматура ни в коем случае не должна лежать на дне ямы. Если яма небольшая, а стены получились ровные, то опалубка не нужна.
  • Сверху фундамент накрывается рубероидом или обычной пленкой.
  • Когда стоит жаркая погода, то для равномерного высыхания основание рекомендуется иногда взбрызгивать водой. Чтобы бетон схватился и просох, понадобится 1-2 недели. Кладка кирпича осуществляется только после полного застывания фундамента.
  • За это время можно подготовить глиняный раствор. В бадье необходимо замочить глину на неделю, периодически помешивая и подливая воду при необходимости. Затем добавить песок. Хороший раствор по консистенции напоминает густую сметану, он должен легко браться руками и не растекаться.
  • Проверить качество раствора легко. Для этого смешайте небольшое количество глины с сухим песком. Скатайте ее в жгут диаметром 1 см. Он не должен потерять форму, растрескаться или растечься.

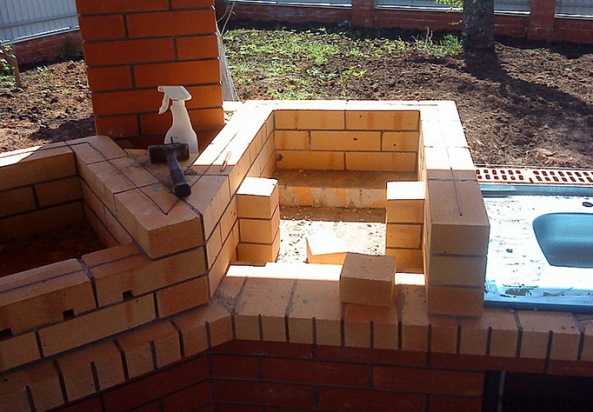

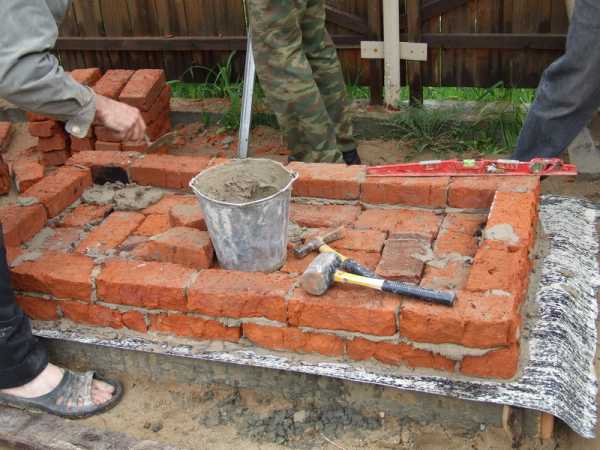

Кладка кирпича

За день до кладки кирпич рекомендуют полить водой или опускать в нее на 20-30 секунд непосредственно перед укладыванием. Это обеспечит лучшее сцепление, а сам материал не заберет влагу из глины.

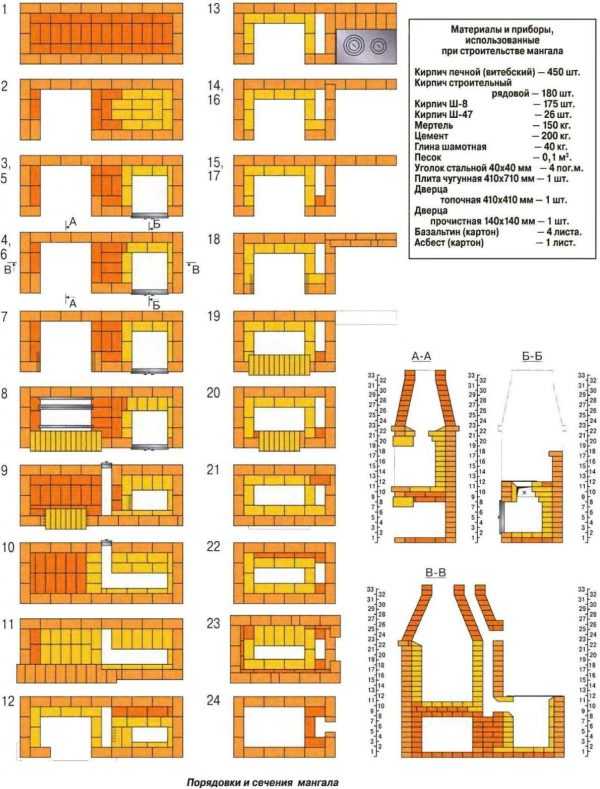

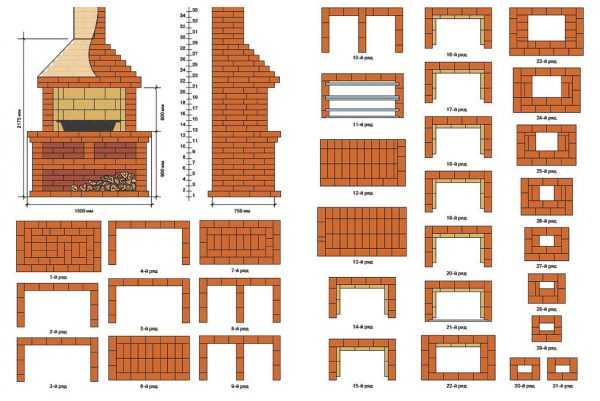

Порядовка кирпичного мангала приведена на следующем рисунке. Если Вы хотите сами нарисовать порядовку, то удобнее всего это делать на листочке в клетку.

Самый простой способ кладки для мангала из кирпича - каждый ряд сдвигается на полкирпича то в одну, то в другую сторону. Начинать кладку цоколя следует с углов к центру по заранее отмеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, делаются сплошным. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отделений, в которых удобно хранить дрова, древесный уголь, какую-нибудь утварь и т.д.

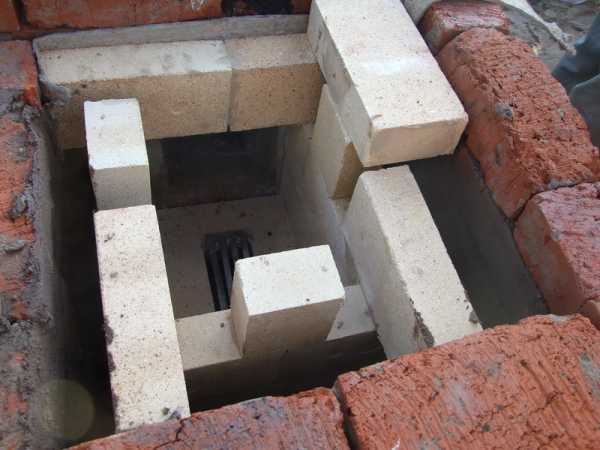

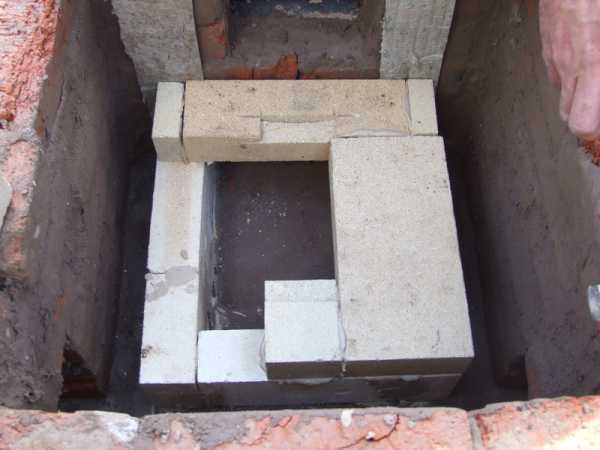

Далее переходим к кладке топливника (центральная часть).

Для жаровни можно использовать заранее отлитое бетонное основание с армированием или выложить его из кирпича.

Если топливник планируется арочный, то используется кружало. Между кирпичами оставляется зазор в 1 см. Лучше всего для этого использовать щепки. Так можно равномерно распределить кирпичи. Только после этого пространство сбрызгивается водой и заполняется раствором. Кружало оставляется на 1-2 дня.

Сверху топливник накрывается железобетонной балкой или железным уголком. На перемычку сверху выкладывается еще 1 ряд из кирпича.

При кладке рекомендуется оставлять небольшие щели, это позволит воздуху проникать, и горение будет лучше.

Если мангал из кирпича планируется использовать и как барбекю, то заранее нужно подумать о месте установки решетки. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, вделанных в стены постройки. Можно сделать несколько выступов, чтобы иметь возможность располагать решетку на разных уровнях.

Далее кладутся ветровые стены и делается дымосборник. Труба крепится на опорные колонны и постепенно сужается. Это самая простая конструкция. А чтобы защитить ее от попадания осадков, над ней устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может вообще отсутствовать, как и ветровые стены.

Отделка и навес

Чтобы постройка прослужила как можно дольше, необходимо соорудить навес.

Он может быть:

  • общим и накрывать всю зону отдыха;
  • находиться непосредственно над мангалом.

Для этого под столбы навеса делаются бетонные основания или закрепляются к цоколю. Опоры могут быть металлические или деревянные. В последнем случае по правилам пожарной безопасности они обязаны отстоять от сооружения не менее чем на 16 см и обработаны специальными антисептиками.

Крыша для навеса выполняется абсолютно из любого материала. Но если она будет сочетаться с кровлей дома и иными хозяйственными постройками, то мангал из кирпича гармонично впишется в общий ландшафт.

Сооружение можно оставить в том виде, какое оно есть, лишь слегка пройдя шлифовальной машиной. Можно покрыть специальными красками для кирпичных печей. Интересно смотрится отделка из декоративного камня. Также можно использовать специальную штукатурку.

Еще использовать различные элементы декора не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.п.

Посмотрите следующее видео, где наглядно показан процесс постройки мангала из кирпича.

Проекты, схемы и чертежи

Существуют множество готовых проектов мангалов из кирпича, различных по уровню сложности исполнения, затрат и декоративным вариантам. Можно разработать свой собственный чертеж на основе уже существующих схем.

Представляем схему мангала, по которой несложно построить мангал из кирпича своими руками.

Обычно высота от земли до жаровни определяется как расстояние от уровня кисти руки до пола. Если хозяин высок ростом, то и топка будет находиться достаточно высоко. Ширина жаровни не превышает 30 см, иначе стандартный шампур просто в нее упадет. В длину чаще всего она не превышает 1 м, из расчета на 10 шампуров.

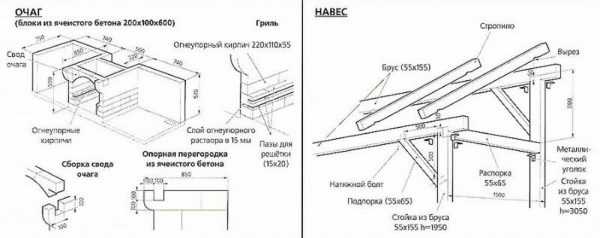

Можно построить мангал из кирпича своими руками по следуещему чертежу.

Еще один чертеж и реальное фото к нему, пошаговая инструкция по строительстве мангала из кирпича.

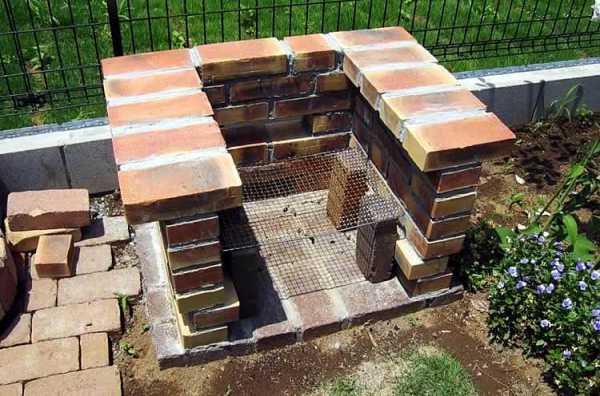

Самый простой вариант

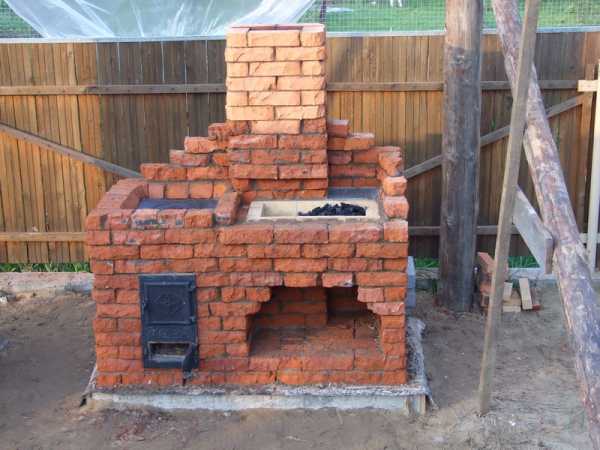

Самый простой мангал из кирпича имеет только цоколь и жаровню, иногда выступы для решетки. Он не сложен в кладке, ему не потребуется мало места и материалов. Это будет отличным вариантом мангала для дачи на небольшую компанию или семью из 4 человек.

Если планируется построить основательное сооружение, которым можно было бы пользоваться круглый год, то кладется стационарный мангал из кирпича, дополненный ветровыми стенами и дымоходом.

Советуем посмотреть следующее видео. В нем представлена пошаговая инструкция по самостоятельному строительству мангала из кирпича.

stroy-podskazka.ru

фото, схемы, чертежи и видео

Перед тем, как сделать мангал из кирпича своими руками на загородном участке, следует ознакомиться с вариантами конструкций, дополнительными опциями и сложностью работ. В данном руководстве рассматриваются очаги с дымоходом, считающиеся самыми сложными в изготовлении. Зато их можно располагать под открытым небом, навесами или внутри беседок. Но, при этом на нашем сайте вы можете посмотреть и простые варианты с чертежами и фото и видео.

Содержание статьи:

Терминология и нюансы эксплуатации кирпичных очагов

В настоящее время любой стационарный или мобильный очаг для приготовления на углях мяса называют и мангалом, и барбекю. Перед тем, как построить мангал из кирпича своими руками с дымоходом, следует разобраться в терминологии:

  • барбекю – этим термином можно назвать способ организации досуга (мероприятие), приготавливаемое/получившееся блюдо и оборудование, на котором оно зажарено;
  • мангал – жаровня, изначально медная, у современных пользователей из чугуна, листовой стали, кирпича и камня.

Барбекю готовят на решетках, в комплекте с мангалом чаще используют шампуры, но универсальные конструкции для удобства пользователей принять оборудовать и под шампуры, и под решетки.

В металлическом мангале все элементы соединены сваркой, поэтому конструкция обладает высокой пространственной жесткостью и прочностью. Кирпичная кладка не является монолитной конструкцией, весит намного больше, не армируется из-за сложной пространственной формы. Поэтому возникающие в глинистых почвах силы морозного пучения не могут причинить ущерб мангалу металлическому, зато вполне способны разрушить кирпичную кладку.

Поэтому в обязательном порядке сооружается фундамент, укрепляется основание под ним, проводится комплекс мероприятий по ликвидации сил пучения.

Технология самостоятельного изготовления пошагово

В отличие от металлического стационарного мангала, кирпичную кладку невозможно перетащить самому на новое место эксплуатации. Поэтому подходим к его выбору ответственно, строим с учетом расположения зон отдыха на участке.
Для кладки топки и дымохода потребуются чертежи порядовки. Дополнительные опции проще выбрать на фото очагов с реальным опытом эксплуатации или по аналогичному видео самостоятельного изготовления.

Основание и фундамент

Традиционно строительство мангала из кирпича начинают с изготовления подстилающего слоя и фундамента. При этом необходимо учесть нюансы:

  1. если выполнить кладку на плодородном слое, после перегнивания находящейся в нем органике грунт просядет под весом мангала;
  2. поэтому необходимо снять пахотный слой полностью, заменить его щебнем при высоком уровне УГВ или песком на сухих почвах;
  3. нерудный материал укладывается на разделительный слой из геотекстиля, чтобы исключить взаимное перемешивание щебня/песка с грунтом;
  4. каждый слой 10 – 15 см необходимо уплотнить виброплитой или ручной трамбовкой.

Если очаг интегрируется внутри беседки, террасы с крышей, необходимо минимизировать трудозатраты по изготовлению узла прохождения дымохода сквозь стропильную систему и кровельный материал:

  • углы трубы дымохода размечаются отвесом от внутреннего пространства внутри стропил;
  • от кладки до горючих материалов должно быть минимум 20 см;
  • в противном случае брус или доска обертывается негорючим материалом или применяются специальные детали – разделки из термостойких материалов.

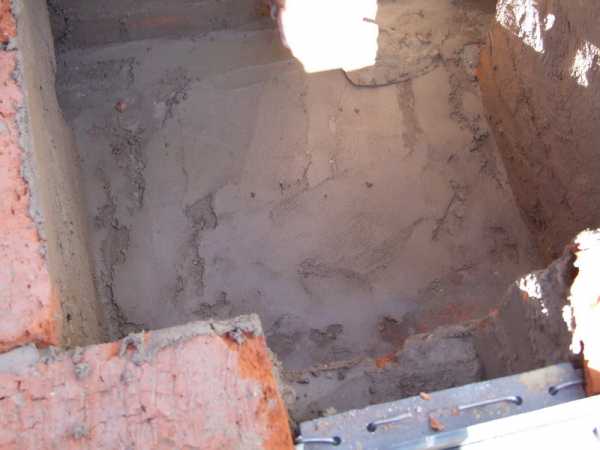

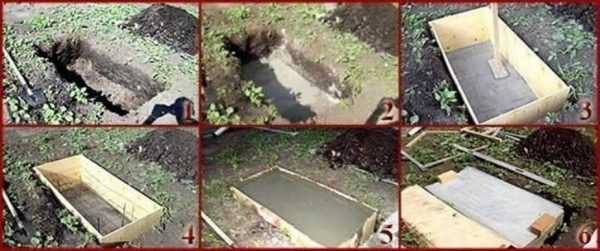

На нижнем фото показана последовательность бетонирования фундаментной плиты.

Фото можно увеличить кликнув на него

Из-за небольших размеров сохранить под ней геотермальное тепло недр не получится – мороз будет проникать сбоку. Поэтому утеплять фундамент не имеет смысла, применяются два оставшихся способа ликвидации морозного вспучивания:

  1. замена глинистого грунта нерудным материалом;
  2. дренаж из перфорированных труб по периметру фундамента на глубине его подошвы.

Почвенная влага отводится дренами в отдельный колодец инфильтрации без дна с природным фильтром внутри него или герметичный резервуар для вторичного использования.

Опорная часть

Чтобы решить проблему домашнего мастера, как сделать мангал из кирпича своими руками, вам необходимы: фото, схемы, чертежи, видео с пошаговой инструкцией, все это есть в данной статье. Если смотреть подробно, то по пунктам это будет так:

  1. изображения готовых печей барбекю помогут выбрать необходимый функционал и экстерьер конструкции;
  2. порядовка гарантированно избавляет от ошибок даже при минимальном опыте каменных работ, ниже приведу для вас несколько подробных схем;

    Фото порядовки увеличиться при нажатии на неё


  3. видео раскрывает секреты технологии возведения и последовательность действий профессионалов.

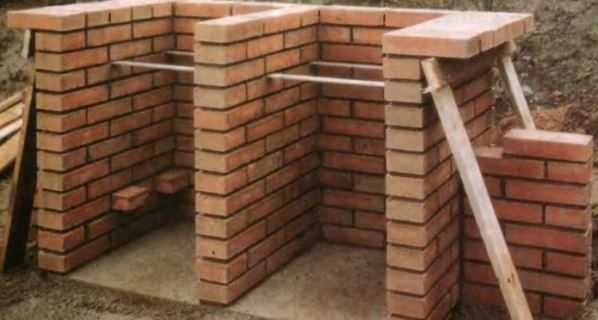

Опорная часть кирпичного мангала позволяет приподнять жаровню от земли для удобной ее эксплуатации. Оптимальной считается высота шампуров на уровне согнутых кистей рук повара.

Опоры не обязательно изготавливать из кирпича, так как они не испытывают экстремальных температур. Однако бетонный стеновой блок обладает меньшими декоративными свойствами, нежели рядовой кирпич. Расход материала здесь не высокий, поэтому вся конструкция обычно выкладывается из полнотелого глиняного или керамического кирпича.

Стойки чаще всего изготавливаются в виде П-образной конструкции, под задней и боковыми стенками мангала. Это позволяет получить защищенную от осадков нишу, в которой можно хранить дрова или вставить полку для кухонной утвари.

Подовая плита

Поскольку очаг приподнят от земли для комфортной эксплуатации, угли нужно на чем-то размещать для приготовления пищи. Для этой цели кирпичный мангал своими руками оснащается подовой плитой или выдвижными конструкциями:

  • железобетонная плита – отливается по месту в съемную опалубку, обладает максимальной прочностью и жесткостью, однако товарный бетон не предназначен для экстремального нагрева, поэтому поверхность нужно выложить кирпичом, желательно огнеупорным;
  • листовая сталь – используется вместо плиты для удержания ряда сплошного кирпича по аналогии с предыдущим вариантом, сталь обладает высоким линейным расширением, поэтому лист нельзя вмуровывать в конструкцию наглухо;
  • уголок – из этого металлопроката вырезаются перемычки, на которые укладываются кирпичи пода, перемычки проходят вдоль задней стенки печи, опираются на боковые стены;
  • ящик – на боковых стенках изготавливаются внутренние полки за счет развернутого тычком кирпичного ряда, на эти направляющие устанавливается металлическая конструкция для сбора и удаления из мангала золы.

Над съемным зольным ящиком изготавливается еще один выступ, на который укладывается чугунная решетка колосника для углей.

Топка

В классическом варианте мангал представляет собой жаровню с достаточно низким КПД от сжигания дров. Для увеличения характеристик и качественного отведения дыма, продуктов сгорания мангал из кирпича своими руками оснащают топочной камерой, переходящей сверху в дымоход.

Основными нюансами при выкладывании кирпичной топки являются:

  • передняя стенка – проще всего перекрыть проем аркой, которая к тому же гораздо красивее обычной перемычки, для укладки шампуров может оснащаться съемной металлической конструкцией;
  • боковые стенки – либо оснащаются уступами из развернутого кирпича, либо в кладке прорезаются пазы для решеток барбекю;
  • задняя стена – в варианте барбекю гладкая, для укладки классических шампуров может оснащаться полкой (кирпич, металлический уголок).

Если кирпичный мангал эксплуатируется еженедельно, а угли и дров изготавливаются непосредственно внутри его топки, имеет смысл облицевать топку огнеупорным кирпичом для повышения ресурса очага.

Дымоход

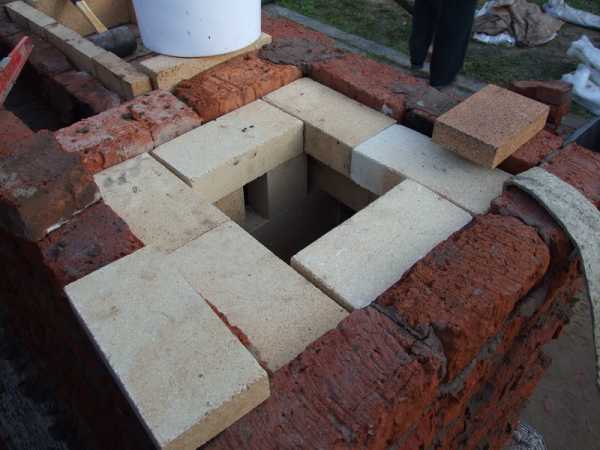

Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:

  • сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
  • форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
  • качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.

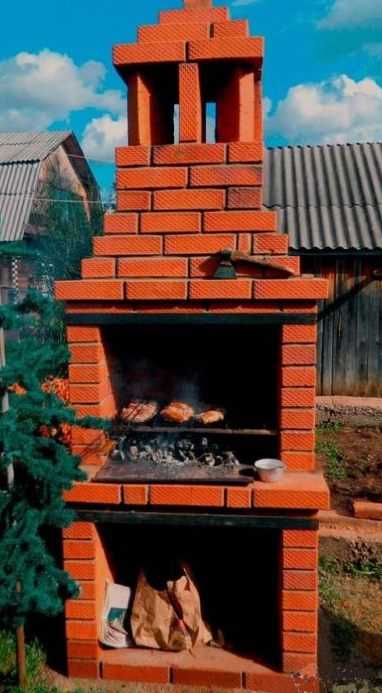

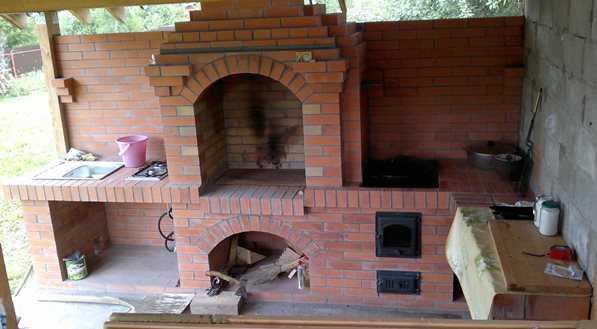

На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.

Фото увеличивается при клике


Для увеличения нажмите на схему порядвки

Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.

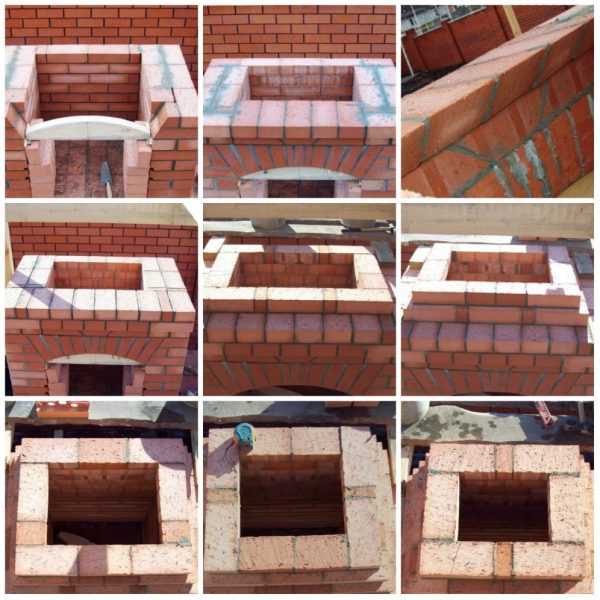

Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.

Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.

Дополнительные функции

Поскольку на печь барбекю расходуется небольшое количество кирпича (500 – 700 штук), модернизация после изготовления всегда экономически не целесообразна. Поэтому дополнительные опции следует встраивать в мангал сразу:

  • варочная поверхность – позволяет одновременно с мясными блюдами приготовить гарнир, вскипятить чай;
  • мойка – обеспечивает высокую гигиеничность очага;
  • разделочный стол – столешница из акрила или природного камня, бетона.

Ну, и ещё предлагаем вам посмотреть видео, на котором видно все этапы кладки:

Таким образом, вначале выбираем конструкцию мангала, место его установки, затем рисуем порядовки или скачиваем готовые схемы из сети, затем строим очаг с дополнительными функциями, через неделю производим пробную топку и убеждаемся в наличии тяги, приглашаем друзей на шашлык.

mangalka.com

Мангал из кирпича своими руками – пошаговая инструкция с фото и чертежами

Собственный стационарный мангал из кирпича является заветной мечтой практически каждого владельца частного дома или дачи. Построив такой своими руками, не нужно будет с тоской смотреть на старое ржавое сооружение, которое хочется спрятать подальше сразу после приготовления барбекю. Сделанные из кирпича мангалы обладают презентабельным внешним видом, являясь самостоятельным функциональным строением, которое объединяет вокруг себя различные элементы зоны отдыха в ландшафтном дизайне.

Кирпичный мангал представляет собой капитальное строение, имеющее жаровню с бортиком, вытяжку и ниши для хранения аксессуаров для приготовления пищи, хранения дров и сбора отходов. Порядовка этого сооружения может быть самой разнообразной в зависимости от его ширины и высоты. Чтобы сложить мангал так, чтобы он исправно прослужил не одно десятилетие, нужно грамотно спланировать его конструкцию и не спеша, поэтапно выполнить процесс строительства.

Содержание статьи:

Проектирование работы

Сначала нужно выбрать место, где будет возведен мангал из кирпича своими руками. Оптимальным вариантом будет решение поставить его рядом с летней беседкой. Являющийся продолжением этого строения мангала из кирпича, фото которого представлено в галерее (в последней части статьи), позволяет максимально удобно и комфортно доставлять готовые блюда к столу.

Не стоит устанавливать кирпичные стационарные мангалы под деревьями, рядом с деревянными постройками и прочими объектами, которые легко возгораются. Даже если обложить вокруг них тротуарную плитку, то при сильном ветре случайная искра может стать причиной пожара. Строить мангал своими руками нужно на достаточном удалении от забора, чтобы на продукты не летела пыль от проезжающего мимо автотранспорта.

Проектирование следует начать с составления схемы участка. С ее помощью можно подобрать оптимальное место для строительства. На рисунке указываются такие вспомогательные сооружения, как разделочные и обеденные столы, навесы и козырьки, дровяники и мангальницы.

Кликните для увеличения схемы

Планируя размеры топки, не следует гнаться за рекордными габаритами. Вполне достаточно длины 60-80 см и ширины 45-50 см. Этого вполне достаточно, чтобы уложить десяток шампуров с мясом или пару решеток барбекю. Большой объем топки приведет к излишнему расходу топлива и сильному жару, который усложнит процесс приготовления пищи. Оптимальным форматом для стационарного очага является соотношение 4 кирпича по ширине, 2 по глубине и 8-10 (до топки) по высоте.

После того как выбрано место для барбекю, составляется проектная документация этого сооружения.

Необходимо подготовить такие расчеты:

  • размеры и конструкция фундамента;

    Нажмите для увеличения

  • кладочные чертежи стенок и дымохода;

    Кликаем для увеличения чертежа с размерами

    Увеличение по клику

  • порядовка кладки по секторам;

    Нажмите на порядовку для увеличения

  • описание всех этапов работы;
  • расход материалов и смета строительства;
  • перечень необходимых инструментов и оборудования.

Вот вам ещё схема простого кирпичного мангала.

После проверки всей технической и расчетной документации составляется пошаговая инструкция, которой нужно будет придерживаться, возводя мангал из кирпича своими руками, видео урок в этом хорошо поможет.

Инструменты и материалы для строительства

Чтобы выложить такое специфическое сооружение, как стационарный мангал, потребуется внушительный комплект строительного имущества.

Что касается инструментов, то необходимо иметь:

  • мастерок;
  • штыковую и совковую лопату;
  • болгарку;
  • перфоратор с набором буров и миксером;
  • рулетку;
  • заклепочник;
  • шуруповерт;
  • строительный уровень;
  • сварочный аппарат;
  • плоскогубцы.

Кладка мангала из кирпича выполняется из таких материалов:

  • огнеупорный красный кирпич;
  • гончарная глина;
  • шамотный кирпич;
  • щебень;
  • песок;
  • цемент;
  • тротуарная плитка;
  • оцинкованное железо;
  • арматурные пруты;
  • стальной уголок;
  • речная галька.

Строительство мангалов целесообразно проводить в теплое время года при сухой погоде, когда грунт статичен и не подвержен подвижкам и усадке.

Обустройство надежного фундамента

Даже небольшой очаг может весить более тонны. Это предполагает обустройство прочного и надежного основания, чтобы исключить проседание и деформацию мангала. Особо внимательно нужно подходить к этому вопросу в районах с холодным климатом, где глубина промерзания грунта составляет от 1 м и более. Руководство по строительству в таких условиях предполагает заложение фундамента ниже точки промерзания.

Основание обустраивается с такой последовательности:

  1. Проводится разметка на местности. Габариты фундамента берутся на 10 см шире мангала по всем сторонам. Снимается верхний слой грунта на глубину 15 см. По углам котлована выкапываются ямы глубиной ниже точки промерзания.
  2. Собирается стальной каркас, представляющий объемную конструкцию из вертикальных и горизонтальных фрагментов. Закрепление арматуры проводится с помощью сварки.
  3. В котлован устанавливается опалубка. Непосредственно перед заливкой она обильно смачивается или покрывается целлофаном. Это необходимо для того, чтобы из раствора не уходило цементное молочко.
  4. Изготавливается бетон. Для этого берутся цемент, песок, щебень и вода в пропорции 1:3:7:5. Заливка должна проводиться непрерывно, чтобы основание вышло монолитным. Раствор тщательно выравнивается.

Рекомендуется накрыть фундамент полиэтиленом и ежедневно смачивать его для предотвращения появления трещин. По технологии укладки бетона он должен простоять в покое не менее 3 недель. Только после этого допускается снимать опалубку и начинать выкладывание очага.

Выкладывание кирпичного мангала с фотогалереей и видео

Кирпичные мангалы своими руками строятся двумя способами: сборкой «на сухую» и с использованием цементного раствора.

В первом случае сначала делается опора, поверх которой ложится цементная плита. Далее укладывается бортик. Поскольку между камнями остаются небольшие щели, то они будут играть роль поддувала. Возникает вполне логичный вопрос по обустройству дымохода. Он необходим для того, чтобы избавить повара и гостей от едкого дыма при приготовлении жаркого. Решить эту проблему можно просто — путем изготовления съемного короба. Он делается из жести и прикрепляется заклепками к раме из стального уголка без жесткой фиксации с кирпичом. Однако такая порядовка не отличается надежностью и долговечностью. Целесообразно построить капитальное сооружение, которое прослужит нескольким поколениям владельцев недвижимости.

Возведение постоянных мангалов проводится в такой последовательности:

  1. На фундаменте размещается первый ряд кирпичей. Выложенные камни выравниваются по его площади и подрезаются. Для этого используется молоток или болгарка с алмазным диском.
  2. После подгонки первого ряда начинается возведение опорных стенок. При необходимости между ними делаются простенки и устанавливаются полки из асбоцемента. Раствор для кладки замешивается из цемента и песка в пропорции 1:3.
  3. Стенки перекрываются железобетонной плитой. Ее можно сделать самостоятельно, залив положенную поверх них панель из ГКЛ или ОСП цементным раствором с включением прутов арматуры.
  4. Поверх застывшей плиты из шамотного кирпича выкладывается топка, в которой предусматривается место под ящик для углей и пепла.
  5. Обустраивается дымоход. Делается он из кирпича или нержавеющей стали. К дымоходу крепится вытяжная труба с закрепленным на ней козырьком от дождя.
  6. Вот вам ещё одна порядовка для наглядности

    Порядовка увеличивается при клике

    .

Для того чтобы делать красивые и долговечные мангалы из кирпича, видео будет хорошим подспорьем в предстоящей работе, на нём есть пошаговая инструкция и много важных рекомендаций от мастера. Сотрите внимательно, так как очень много нюансов, которые надо учитывать и видеть сразу.


Ну, и фотогалерей с абсолютно разными дизайнами. Каждое фото увеличивается при клике.

Просушенный очаг обкладывают речной галькой или рваным камнем. Крепление облицовки осуществляется на раствор, изготовленный из глины и промытого песка. Пока мангал сохнет (для этого нужно 2-3 недели), вокруг него можно уложить тротуарную плитку. Для защиты повара от дождя и солнечных лучей над очагом целесообразно соорудить небольшой навес из стальных труб и металлопрофиля.

mangalka.com

Как я строил мангал из кирпича. Много фото и подробное описание.

Обычно мангалом именуют металлические ящики с открытым верхом, над которым жарят шашлыки на шампурах. Мы же расскажем, как построить целый уличный комплекс из кирпича: мангал + гриль + казан (для плова). Он подойдет для готовки шашлыков, плова, мяса на гриле, чебуреков.

Такой кирпичный мангал лучше и дешевле построить самому, чем заплатить за него кругленькую сумму. Вот так он выглядит:

Выбираем место для возведения мангала

  1. Место под будущий мангал не должно продуваться ветром и находиться подальше от легко воспламеняемых объектов.
  2. Также рекомендуется соорудить небольшой навес, чтобы иметь возможность угощать шашлыком гостей и близких при любых капризах погоды.
  3. И последнее, рядом с мангалом можно распланировать участок для будущей беседки, которая и будет собирать приятную кампанию на все праздники.

Чтобы стационарный мангал получился комфортным, он должен быть высотой не менее 70  см от земли, наилучшая высота – 84 см, а сама печь должна располагаться на 10-15 см ниже. Конструкция мангала представляет собой жаровню стационарного типа с открытым верхом. Шампура с шашлыком кладутся непосредственно на верхнюю часть.

Какие материалы понадобятся при стройке

В качестве основного материала был использован старый красный кирпич, вычищенный от остатков раствора. Для строительства подойдет любой керамический кирпич. Для топливника понадобятся 15 огнеупорных кирпичей.

Кладку делаем на глино-песчаный раствор. Глину можно накопать самостоятельно или купить строительную в мешках.

Бытует мнение, что  для уличного мангала без защиты от дождя кирпич надо класть не на глину, а на песчано-цементый раствор с добавлением 1 кг соли на ведро раствора. Соль спасет раствор от трещин из-за высоких температур.

Итак, для строительных работ нужны:

  • керамический кирпич для общей кладки и шамотный – для топливника,
  • глина, цемент, песок, гравий,
  • огнеупорная смесь для шамотного кирпича,
  • деревянные брусья для обкладки фундамента,
  • смола и пара листов оцинкованного железа.

Шаг 1: закладка фундамента

В оригинале мангал имеет длину в шесть кирпичей. Выройте котлован шириной на 10 см больше предполагаемого мангала и глубиной примерно 30 см.

По краям установите деревянные опалубки. Засыпьте на дно гравий с песком, поливая и утрамбовывая его. И залейте раствором – на это уйдет 2 мешка цемента.

Для того чтобы фундамент выровнялся, лучше подождать пару недель, пока раствор не подсохнет и конструкция не уплотнится. После этого следует позаботиться о гидроизоляции будущего строения.

Перед тем как возводить кирпичные стены, положите слой рубероида. Можно использовать и другие материалы, которые будут удерживать тепло внутри печи. Поверх теплоизолятора должен лежать один слой кладки, который также в дальнейшем потребуется залить раствором. Далее можно приступать к кладке кирпича.

Роем котлован под фундамент


Утрамбованный щебень заливаем бетоном

Но если в вашей полосе бушуют частые дожди, лучше заменить котлован небольшой платформой из кирпича, чтобы обезопасить жаровню от воздействия влаги. Это решение остается за вами.

Шаг 2: кладка стен из кирпича

На этом этапе требуется грамотно распланировать положение кирпичного ряда и рассчитать, сколько половинок или четвертинок кирпича понадобится. И естественно, если вы используете старый кирпич, то не забудьте очистить его от засохшего раствора.

Порядовка мангала: первые два ряда кирпичей выкладываем сплошной кладкой по форме прямоугольника, тщательно выравнивая по уровню все углы. Лишний раствор следует удалять, чтобы не портить внешний вид будущего мангала. Третий ряд формирует место под печь – смотрите на фото:


Второй ряд нужен для устранения перегрева рубероида

Формируем объем печи на 3-м ряде

Шаг 3: установка дверцы печи

Следующая часть полноценного мангала – поддувальная дверца печи. Можно соорудить импровизированную конструкцию из железа или других материалов, которые смогут выдержать большие температуры.

В нашем примере используется готовая конструкция – небольшой моноблок, представляющий собой пару дверей. Такую же конструкцию можно позаимствовать у старых печей или у добрых соседей по даче. Для нашей дверцы потребуется слегка приподнять контуры печи.

Помните, что любой металл имеет одно свойство расширяться при нагревании. Поэтому при установке дверцы между кладкой из кирпича и дверцами нужно оставить небольшой зазор. Лучше всего на месте этого зазора примостить асбестовый шнурок.

Кстати, высота варочного настила будущего мангала будет зависеть от габаритов варочной дверцы. Как уже было сказано выше лучшая высота – 84 сантиметра, причем высота топливника должна быть не такой высокой и, следовательно, в топку поместится меньше дров.


В оригинале использовалась вот такая дверца для печи

Крепление печной дверцы


Не забудьте оставить немного места для прохода тепла в жаровню. Достаточно небольшой высоты – пары кирпичей. Благодаря этому вам будет намного удобнее выгребать угли в печь.

За счет грамотной кладки удастся осуществить надежную фиксацию прочистной дверки. В процессе кладки потребуется возвести отдельную стенку для дровника.

Фиксируем проволоку для крепления дверцы

Кстати, для более привлекательной внешности рекомендуется разбить кирпичи на четвертинки и заложить на верхней части стенок для дровника.

На этом этапе также следует позаботиться о креплении дверцы. Для этого идеально подойдет обыкновенная проволока.

Ее следует равномерно растянуть по верхним граням дверцы, а оба конца проволоки растянуть по поверхности кладки.

Крепится проволока, как вы уже догадались, с помощью пары новых кирпичей.


Шаг 4: возведение арки и крыши дровника

На следующем этапе необходимо продумать возведении арки и крыши для дровника. Внутри дровника можно возвести дополнительную стенку, которая будет опорой для металлических балок. В то же время следует позаботиться о жаровне и площадке под топливник. Если вы используете старый и недобротный кирпич, рекомендуется лишний раз «прошвабрить» стенки.

Итак, топливник формируется с нижней части. Далее мы выкладываем подовую составляющую топливника прямо на подсохший раствор, используя Ветонит ТМ.

Площадка под укладку топливника


Выкладываем подовую часть топливника

В центральной части оставляем немного свободного места для решеток. Затем следует размазать раствор по швам, после чего продолжаем возведение топки. Как только высота топливника достигнет необходимой грани, можно притормозить и начать затирку швов на новой кладке.


Ставим решетку

Возводим стенки топливника

Вернемся к соседней части нашего мангала. В качестве перекрытий в ход пошел лист оцинкованного металла. Перекрываем дровник с помощью этого металла. На приведенном снимке оцинкованный лист перекрыт кирпичной кладкой примерно на 5 сантиметров.

После этого мы продолжаем возводить заднюю стенку будущего мангала, и кладем пару рядов над передней аркой для дровника. Теперь мы получили уже что-то похожее на традиционный и многовековой мангал.

Перекрываем дровник листом металла

Здесь будет мангал

Шаг 5: варочный настил и дымоводная труба – завершающий этап

Формируем 6 выходов дыма из топки

Затем перекрываем топливник. Сверху уложим настил.

Поверх топки укладываем теплоизоляцию и варочный настил

Кладка дымовой трубы. Мангал готов!

На завершающем этапе останется только одно – построить дымоводную трубу. В этом нет ничего сложного, вам следует последовательно возводить кладку, сдвигая кирпичи в рядах. Сдвиг не должен быть больше трети размеров одного кирпича или конструкция не сможет долго простоять. И позаботьтесь о надежной перевязке швов.

Экспертное мнение: чем покрыть мангал, чтобы раствор не вымывало от дождя?

Даже если ваш мангал расположен внутри беседки, сильный дождь все равно будет заливать сбоку и размывать раствор в швах между кирпичами. Чтобы избежать этого, кирпич надо покрыть каким-то составом. Что же выбрать?

Лак КО-85, пропиточный состав, силиконовый гидрофобизатор

  1. Термостойкий лак КО-85 – самый дешевый вариант, защищает кирпич и швы при высоких температурах, но может потрескаться зимой.
  2. Пропиточный состав для каминных и печных кладок – он на основе масла, поэтому не будет трескаться от перепада температур, но со временем может вымыться из швов. Придется периодически покрывать кирпич снова.
  3. Силиконовый гидрофобизатор – водоотталкивающая пропитка для защиты стен зданий, отлично справляется со своей задачей. Одновременно с этим гидрофобизатор усиливает антигрибковые свойства поверхности. Рекомендую именно этот вариант для мангала.

Вот и все, теперь вы знаете, как сделать мангал из кирпича своими руками. Осталось как следует отдохнуть после кропотливой работы, а новенький мангал за это время подсохнет. Следующие праздники и выходные вы сможете провести в приятной кампании, где все будут нахваливать ваш мангал, выложенный собственными руками.


samstroil.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
