Как сделать самодельную мельницу своими руками по чертежам

Времена, когда для получения муки нужно было построить большую каменную мельницу, давно канули в Лету. Современные устройства для перемалывания зерна отличаются практичностью и компактностью, и позволяют получить муку из разных видов зерновых культур. В домашних условиях можно смастерить мельницу двух типов: ручную и электрическую.

Электрическая самодельная мельница

Электрическая самодельная мельница может производить муку как грубого, так и среднего, и мелкого помола. Размер фракции задается в настройках. Плюсы домашней мельницы для зерна — возможность перерабатывать самое разное сырье: рис, гречку, пшеницу, сою, рожь, кукурузу, овес или просо.

Мощность простейшего домашнего устройства позволит измельчить до мукообразного состояния за пять минут ведро кукурузы, а аналогичный объем пшеницы — всего за две минуты.

Необходимые материалы и детали

Сделать мельницу своими руками несложно, если иметь все материалы и инструменты. Перед тем как сделать мельницу, рекомендуется хорошо изучить схемы и чертежи. Найти их в интернете можно на любом тематическом форуме. Чертежи помогут понять принцип крепления деталей, электрических узлов, режущих элементов, и избежать многих ошибок в сборке.

Устройство мельницы включает в себя:

  • Мотор (подойдет мотор от старой стиральной машинки),
  • Опору для мотора,
  • Станину,
  • Принимающий бункер,
  • Ротор и статор,
  • Загрузочный бункер.

Из материалов также необходимо иметь:

  • 20 болтов м6,
  • Стальные уголки,
  • Листовую сталь с толщиной не менее 6 мм,
  • Стяжки,
  • Муфту,
  • Листовую сталь для изготовления крышки, толщиной не менее 3 мм,
  • 10 винтов м6,
  • Пару подшипников, номер 203.

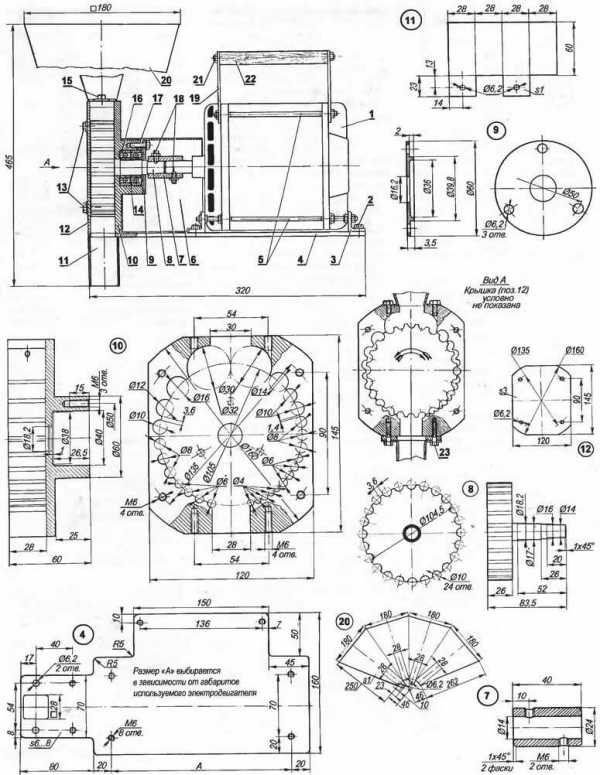

Процесс изготовления

Конструкция измельчителя зерна очень простая. Изготовление также не требует особых усилий, если купить все необходимые детали. Некоторые же умельцы предпочитают мастерить дома не только само устройство, но и комплектующие части.

Для того чтобы собрать полностью домашнюю мельницу для зерна нужен опыт работы на токарном станке и оборудованием для сверления.

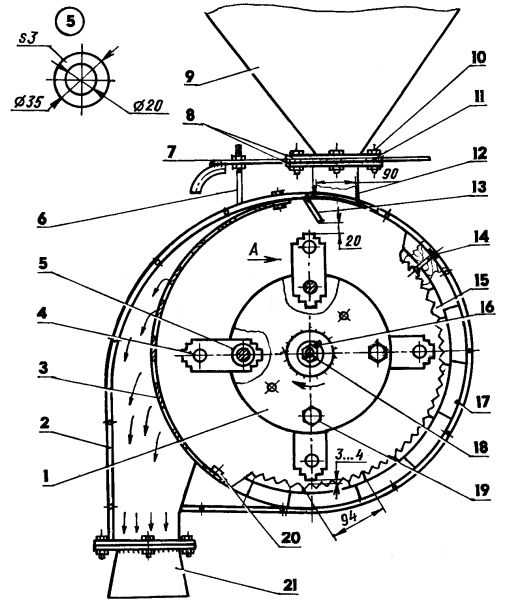

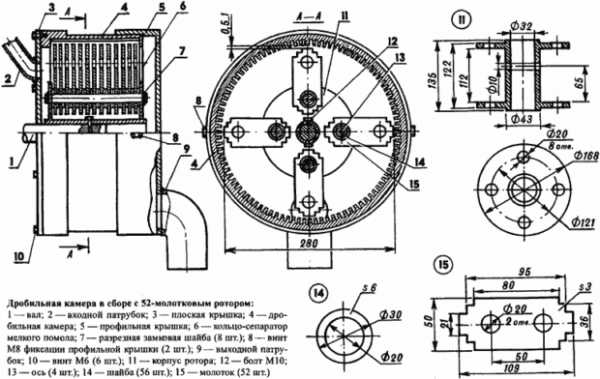

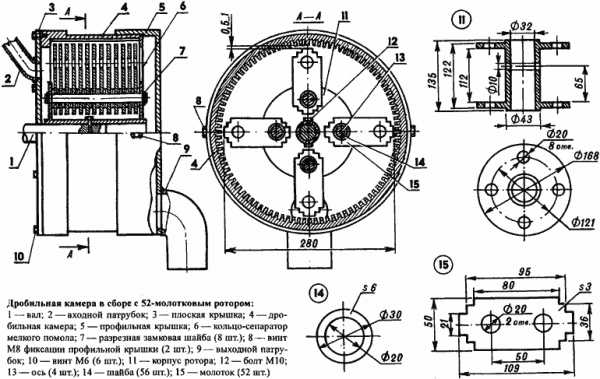

Сборка ротора

Самый главный элемент электрической мельницы — ротор. Процесс его изготовления довольно трудоемкий, а перед началом работ нужно запомнить несколько важных моментов:

  • Вал изготавливаемого ротора должен быть переменного сечения,
  • Делается вал из круглой стали,
  • Процесс работ разделяется на несколько этапов.

Первый этап включает в себя подготовку заготовок из металла. Заготовка должна иметь несколько одинаковых отверстий с радиусом 5 см. Второй этап — стирание наружного слоя заготовки так, чтобы в размере проточка уменьшилась до 10,5 см. При таком размере открываются рабочие зубцы будущего ротора.

Далее ротор отравляется на закаливание. Закаливание происходит в два этапа. Первый — в печи при температуре в восемьсот градусов, второй — в масляном контейнере. Не рекомендуется остужать заготовку холодной водой: металл станет хрупким. Следующий шаг — отпуск: ротор нагревается до четырехсот градусов, и оставляется при комнатной температуре до полного остывания.

Ротор крепится к валу двумя подшипниками, что увеличивает прочность мельницы. К валу между подшипниками крепится небольшое дистанционное кольцо. Они позволяют подшипникам перемещаться по валу для создания большего натяжения.

Сборка статора

Статор в домашних условиях сделать очень сложно, поэтому рекомендуется купить уже готовый элемент. В статоре делают несколько отверстий с резьбой для крышек от подшипников и самого статора, а также для патрубка и короба загрузочного. Для большей точности работы мельницы нужно правильно выставить на статоре координаты. Делается это при помощи нескольких болтов.

Сборка станины

Немаловажной деталью мельницы является и станина. Основание изготавливается из толстого стального листа. Статор крепится к станине при помощи винтов, которые в то же время будут удерживать и патрубок. Если планируется съемный патрубок, то его нужно крепить к проему в основании, соответствующему диаметру детали. Удерживается съемный патрубок только силой трения.

Изготавливается патрубок из отреза трубы, диаметром около 3 см. Труба может иметь как круглое сечение, так и квадратное. Далее собирается короб для загрузки из листа железа. Железный лист сгибается в нужную форму, а швы пропаиваются. Готовый короб устанавливается на статор, и крепится болтами.

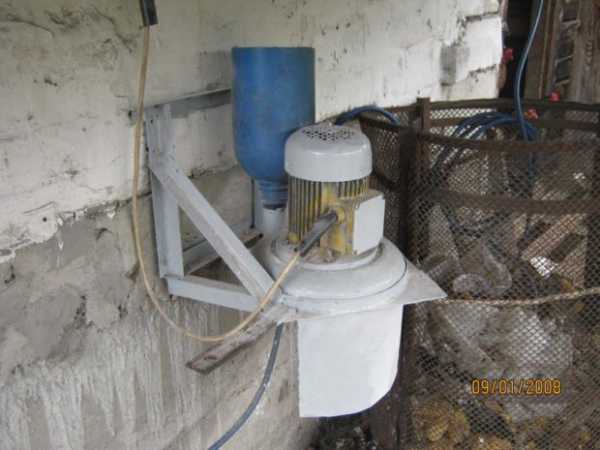

Монтирование двигателя

Работа мельницы для зерна осуществляется электрическим мотором. Вместе с мотором нужно иметь:

  • Конденсатор,
  • Тумблер,
  • Предохранитель.
  • Устанавливается мотор вместе с комплектующими деталями на диэлектрическую пластину.

Важный момент: вал двигателя должен иметь соосное расположение с дробильными вальцами, а для передачи вращательного элемента используется муфта.

Аппарат готов к работе. Остается только засыпать зерно в бункер для загрузки и включить устройство.

Ручная мельница

Механическая мельница своими руками изготавливается намного легче электрического аналога, а ее производительность довольно высока. Состоит она из двух частей — жерновов и остова с ручкой.

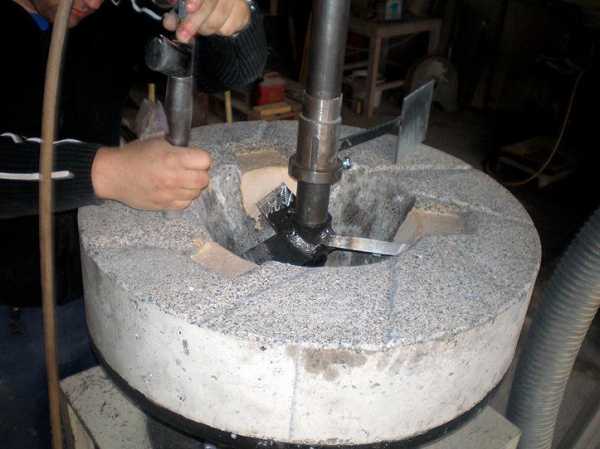

Жернова для мельницы

Для производительной мельницы очень важно найти хорошие же жернова. От качества камней зависит последующий помол и долговечность дробилки. Обычно подходящие камни можно найти в специальных мастерских, или найти на берегу реки и обработать самостоятельно. Обработка будущих жерновов производится при помощи болгарки с алмазным диском не менее 23 см в диаметре. Для проделывания отверстий в центре камней необходима мощная дрель. Оптимальный диаметр готовых жерновов — 22 -24 см, а высота — 10- 12 см. Можно сделать жернова и большего размера, но меньшего — не желательно. Чем больше вес камней — тем более качественный будет помол у муки.

Ручная мельница должна состоять из двух жерновов и основания. Верхний жернов именуется бегуном, а нижний — нижняком. Бегун обычно делают более легким, так как после каждого цикла работы его поднимают для извлечения остатков муки. В бегуне обязательно высверливается отверстие для поступления к центру зерна. Сверлить лучше специальным сверлом с алмазным покрытием, а в процессе охлаждать место сверления холодной водой.

Следующий шаг в изготовлении домашней мельницы для зерна — вырезание насечек на жерновах. Они должны иметь форму борозд с треугольным сечением, ширину около 10 мм, глубину — не менее 2 мм и не менее 4 мм в нижняке и бегунке соответственно. В центре бегунка делается четыре больших паза глубиной восемь и шириной пятнадцать миллиметров. Понять расположение насечек и отверстий будет проще, если найти готовый проект или чертежи жерновой ручной мельницы.

Изготовление остова

Домашняя мельница для зерна должна иметь прочный деревянный остов. Он служит опорой для нижнего жернова и центрует бегун. В нижней части деревянного остова делается небольшой вырез для муки. Отверстие можно закрыть ситом с ячейкой нужного размера — мука будет просеиваться самостоятельно, и не потребует дополнительной обработки. На бегунке крепится хомут из металла, к которому присоединяют ручку.

Мельница своими руками сделанная по этой схеме прослужит многие годы, и способна измельчать самые разные виды и типы зерна.

Читайте также

nalugah.ru

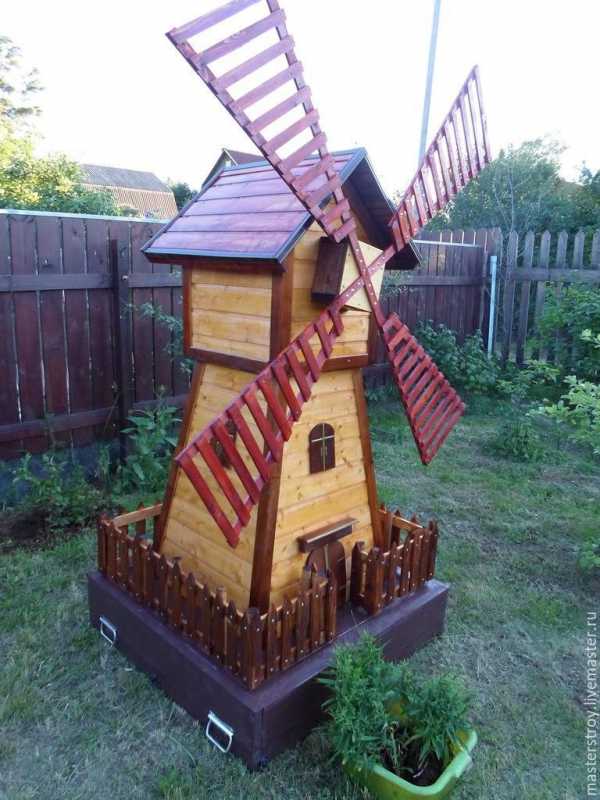

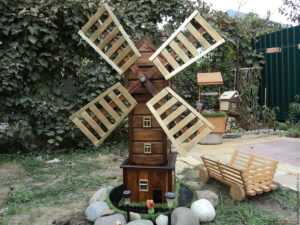

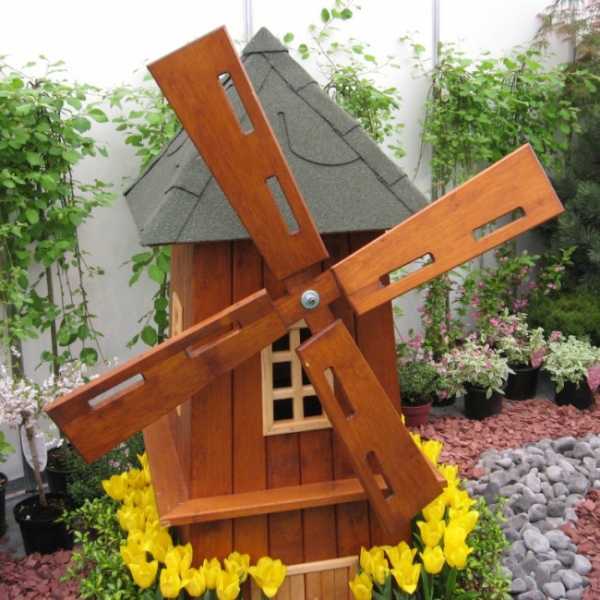

Мельница декоративная для сада своими руками. Инструкция по постройке

Дачные участки, оформленные с душой и любовью, всегда вызывают умиление и желание подольше задержаться взглядом на ухоженных цветочных клумбах или зеленых лужайках. Мнение, что добиться идеальной «картинки» можно только при помощи профессиональных ландшафтных дизайнеров, ошибочно. Достаточно проявить немного фантазии, и ваша дача заиграет новыми красками. Почему бы, например, не построить декоративную мельницу своими руками? Тем более, что вариантов чертежей и подробных инструкций, как это сделать, в интернете размещено предостаточно.

Содержание статьи

Виды мельниц

Существует множество вариантов мельниц, отличающихся по размеру, форме основания, крыше, материалу изготовления и другим параметрам, но условно их всех можно разделить на два основных типа:

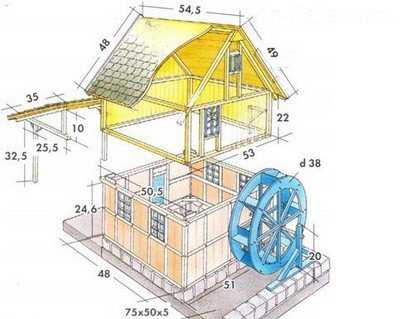

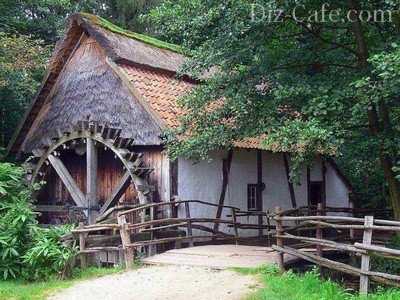

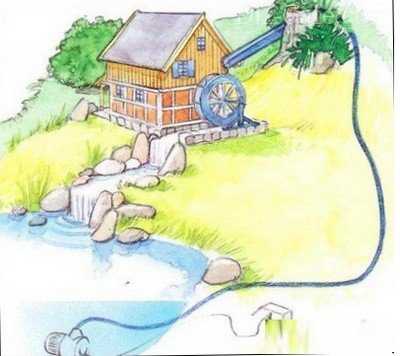

  • Водяные. Устанавливаются по центру или рядом с искусственными водоемами, альпийскими горками, водопадами и другими декоративными экстерьерными сооружениями, предполагающими «игру» с водой;
  • Ветряные. Лопасти мельницы приводятся в движение под воздействием воздушных масс. Чем сильнее ветер, тем скорость их оборотов будет выше, соответственно.

Дополнительная функциональность

При правильно подходе к будущей постройке можно добиться не только эстетического эффекта, но и весомой практической пользы от ее появления на приусадебной территории. Итак, фальш-мельница может выполнять следующие функции:

  • Служить маскировкой для канализационных люков, электрических щитков, компостных ям, туалетов и прочих неблаговидных хозяйственных объектов;
  • Выполнять роль отпугивателя птиц, кротов и других непрошенных гостей огородов;
  • Использоваться в качестве игровых домиков для детей или оригинальных беседок для чаепитий и отдыха;
  • Преобразовываться в мангал, дровяную печь, рабочую кухонную зону;
  • Совмещать в себе роль цветника;
  • Быть местом для хранения садового инвентаря, инструментов и разных бытовых вещей.

Подготовка к строительству

Любая инженерная идея начинается с разработки проекта. При наличии достаточных знаний сделать схему мельницы можно и самостоятельно, но обычно исходные данные берутся уже готовыми из интернета, а потом адаптируются под личный вкус и финансовые возможности. В общем виде последовательность подготовительных работ выглядит следующим образом:

  • Выбор места. Поскольку лопасти мельницы не являются фиксированными и будут находиться в постоянном движении, то территория должна быть очищена от лишней растительности (сухих кустов, веток, высокой травы), а исключать наличие поблизости деревьев, столбов и стационарных строений (сараев, колодцев, заборов). Для лучшей «ловли» ветра желательно выбирать землю, находящуюся на небольшом возвышении.

  • Материалы. Здесь все зависит от бюджета, отведенного для создания мельницы. В классическом варианте используется дерево (брус, деревянная вагонка, рейки), но достаточно хорошо показывают себя в эксплуатации и другие стройматериалы: фанера, ДСП, пластик, кирпич, металл, рубероид, шифер. Для внешней отделки можно брать искусственный камень, измельченную каменную крошку, опилки, полиэтилен, морские ракушки – словом все, что есть под рукой и вписывается в формат дизайнерской задумки.
  • Рабочие инструменты. Стандартный набор: рубанок, ножовка, шлифовальная машинка, дрель, шуруповерт, молоток, рубанок. Также понадобятся гвозди, шурупы, металлические уголки, киски для краски, ведра.

Порядок строительных работ

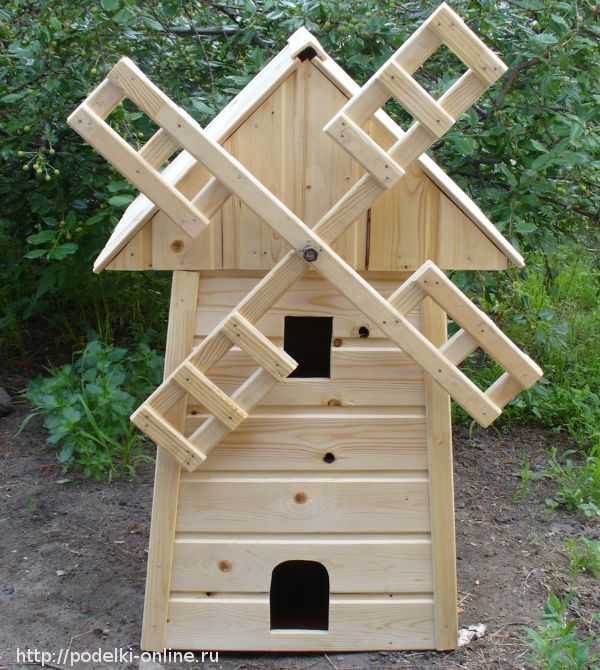

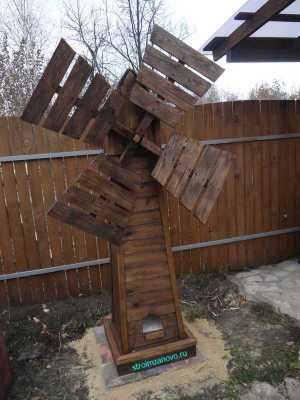

Рассмотрим пример изготовления «быстрой» мельницы, обшитой вагонкой. С такой конструкцией справится даже новичок, обладающий минимальными знаниями столярного дела. Пошаговая инструкция работ выглядит так:

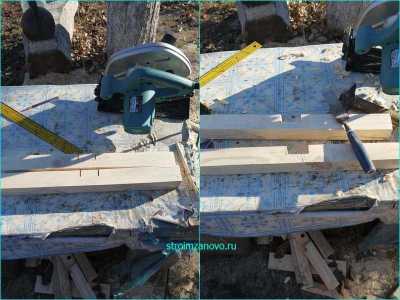

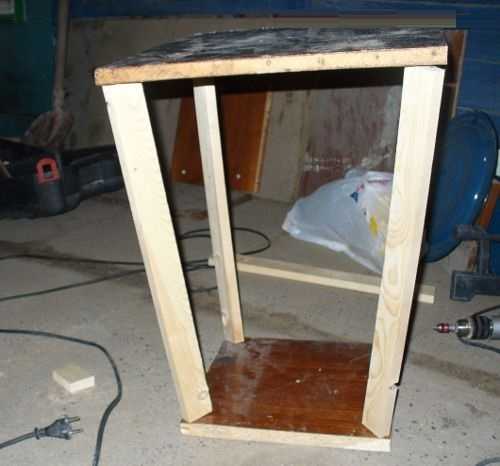

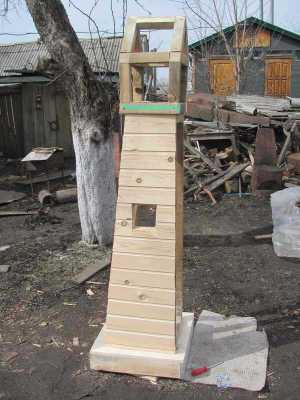

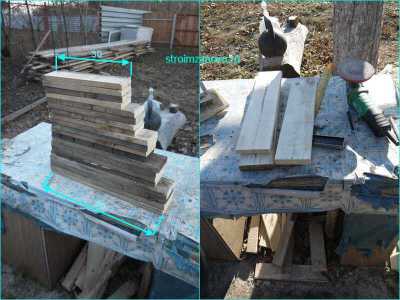

Изготовление каркаса.

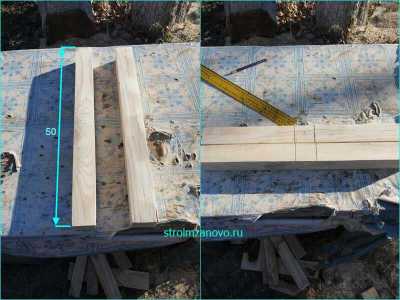

Для этого понадобится две квадратные заготовки, ширина которых отличается друг от друга приблизительно на 15% (например, нижняя со стороной 400 мм, верхняя – 300 мм). Основанием будет служить деталь, большая по размеру.Посредине каждой заготовки делается отверстие, куда устанавливается рейка высотой около 600-650 мм (исходя из приведенных выше размеров оснований) и прикручивается шурупами. После закрепления деталей делается замер боковых ребер полученной трапеции.

Затем нарезаются рейки нужной длины и прикручиваются шурупами по четырем боковинам основания. Каркасный остов готов.

Важно: поскольку каркас будет сверху обшиваться вагонкой, то исходниками для него могут быть разные б/у материалы: фанеру от старой мебели, сидения от табуреток, лисы ДСП и т.д.

Изготовление крыши.

Необходимо сделать два равнобедренных треугольника, размеры которых будут пропорциональными основанию будущей мельницы. Между деталями устанавливаются рейки длиной 700-800 мм и крепятся саморезами. Для соединения с основным корпусом к нижней части крыши прибивается несколько реек либо доска.

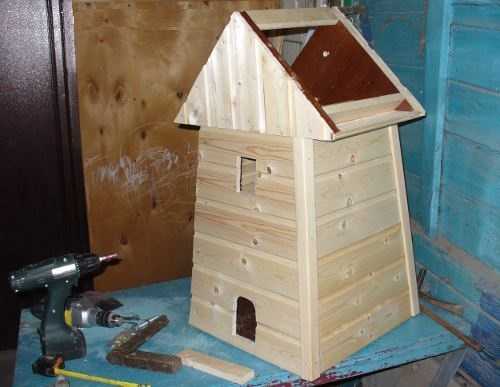

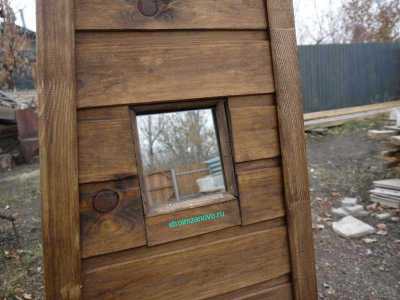

Обшивка каркаса и крыши.

Вагонка нарезается кусками по ширине боковых сторон. Отмеренные заготовки прибиваются к рейкам-ребрам гвоздями или «садятся» на саморезы, для которых предварительно намечаются отверстия дрелью. Обшивка выполняется по горизонтали.

Треугольники кровли, наоборот, закрываются по вертикали – так мельница в готовом виде будет выглядеть визуально красивее. На угловые стыки накладывается декоративная планка. После окончания работ крыша скрепляется с корпусом.

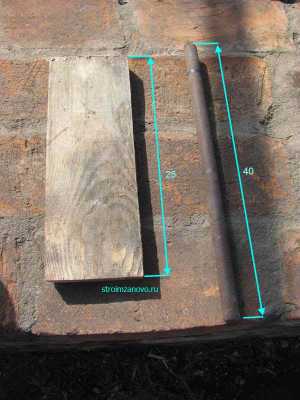

Изготовление лопастей.

Внешний вид лопастей – личное дело вкуса и изобретательности каждого умельца. Основное правило: их вес должен составлять 10-15% от общего веса мельницы, иначе прочность конструкции будет недостаточной из-за излишнего давления на ось. Длина лопастей рассчитывается с таким учетом, чтобы пропеллеры не доставали до земли и могли свободно оборачиваться по окружности.

Самый простой вариант – использовать обрезки реек, соорудив на концах крестовидную форму или создав форму прямоугольников.

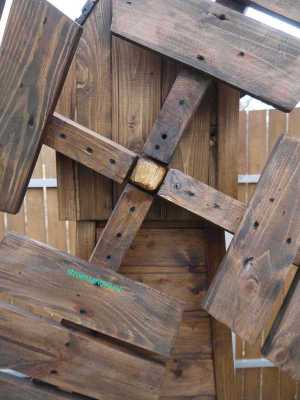

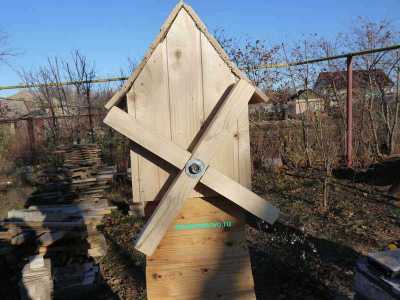

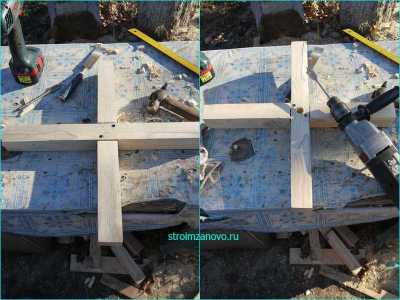

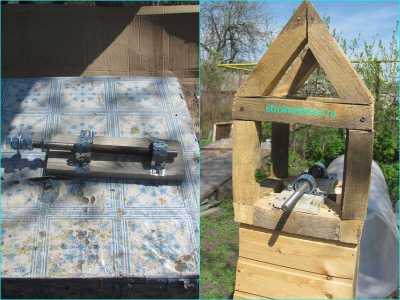

Сборка лопастей.

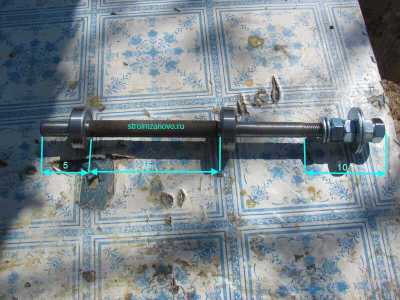

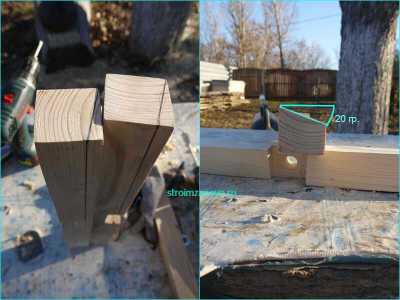

В центре несущих планок делается отверстие, куда вставляется длинный болт. После чего лопасти скрещиваются друг с другом, насаживаются на болт и фиксируются гайками.

По центру фронтальной части крыши также высверливается отверстие, куда вставляется подготовленная ветродувная крестовина.

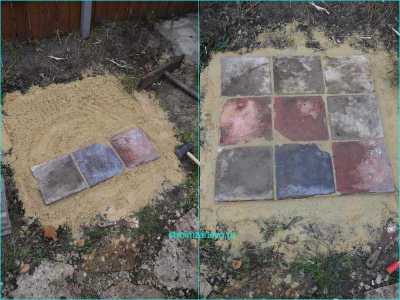

Установка мельницы.

Готовая конструкция может ставиться на каменный или деревянный фундамент, а в случае, если мельница сама по себе достаточно устойчива, то просто на ровную землю.

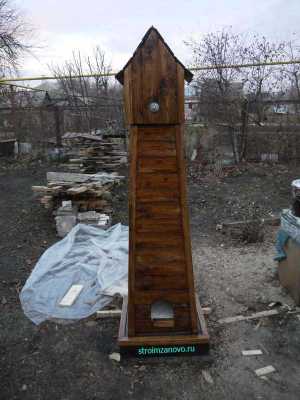

Дополнительные детали

Чтобы мельница смотрелась красиво и была максимально похожа на свой «живой» прототип, необходимо уделить внимание декоративным деталям. В частности, сделать входную дверь, а также окошки на крыше, вырезав отверстия желаемой формы лобзиком.

Вот еще несколько идей, как придать постройке более оригинальный и привлекательный вид:

  • Выкрасить стены и крышу краской – однотонной или скомбинировать два-три оттенка, придав конструкции яркий летний вид. Как вариант, можно применить трафаретную технику, используя для этого специальные бумажные заготовки и поролоновую губку;
  • Покрыть поверхность мельницы лаком либо морилкой, придав глубину деревянным поверхностям;
  • Установить светодиодную подсветку, проведя по периметру крыши или поместив мини-фонарики внутрь окон. Таким образом, будет достигнут двойной эффект: интересное освещение в вечернее время, плюс экономия электроэнергии;
  • Расставить рядом декоративные садовые фигуры: гномов, корзинок, животных, птиц и т.д. Все, что сочетается с тематикой с общей ландшафтной задумкой. Хорошо сочетаются с деревом элементы ковки: заборы, столики, скамейки, ажурные навесы, цветочные подставки и другое.

Как видно, сделать своими руками мельницу, абсолютно несложно. Главное, иметь желание и свободное время для воплощения своих замыслов.

Видео-инструкция по постройке

landsovet.ru

Мельница своими руками детали конструкции описание видео

Ручная кухонная мельница – это современная бытовая конструкция, позволяющая без труда перемолоть любые разновидности круп и зерен. Для разработки кухонной мельницы профессиональные мастера используют инновационные технологии, благодаря чему работа на кухне существенно облегчается и становится очень приятной. Мельницы считаются новейшими приспособлениями для работы на кухне, они имеют большую ценность для современных хозяек и уже успели стать довольно популярными на рынке бытовой техники.

Мельница для помола

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Достоинства ручных домашних мельниц

Достоинства этого приспособления сложно переоценить. Так, среди главных преимуществ – необходимо выделить следующие:

  • простота в эксплуатации;
  • возможность выбора степени помола зерна;
  • сохранение максимума полезных веществ;
  • экономия времени;
  • широкий ассортимент.

Каждая хозяйка, у которой на кухне появилась ручная кухонная мельница, скажет, что пользоваться приспособлением просто и удобно. Для этого нужно всего лишь установить его на столе. Проделать качественную работу по размолу конкретного продукта своими руками не составит труда. Так, мельницы различных фирм отлично могут справляться с солью, маком, специями, горохом, кукурузой, рисом, крупой, семенами и орехами.

Сложно поспорить с тем, что готовый перемолотый в порошок продукт не может по своим качествам сравниться со свежемолотым. Особенно это касается не только зерна, но и специй, главная ценность которых заключается в аромате. Поэтому не стоит удивляться, что с мельницами подружились даже обычные домохозяйки, а не только профессиональные повара ресторанов. Примечательно, что разновидностей мельниц по их функциональному назначению не так уж и много, чего нельзя сказать об их дизайне.

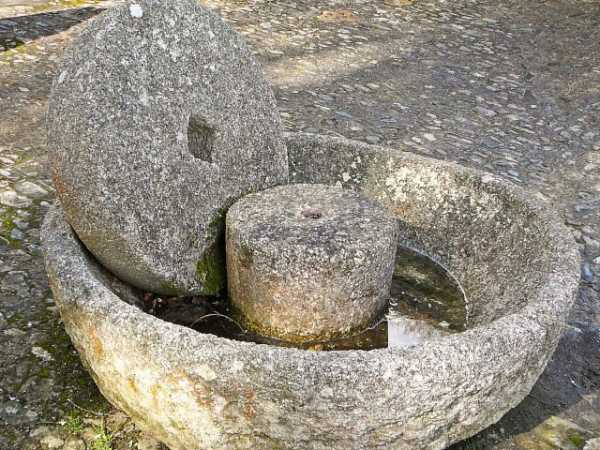

Каменные ручные мельницы

Разновидности ручных кухонных мельниц

Рассмотрим самые распространенные виды ручных мельниц, которые нам предлагают современные магазины кухонного оборудования и техники.

  • Одноразовая мельница;
  • Ручного типа жерновая мельница многоразовая;
  • Электрическая мельница.

Одноразовая домашняя мельница представляет собой, как правило, прозрачную емкость, изготовленную из стекла или пластика. Она уже содержит соль, сахар корицу или же перец с горошком. Размер изделия не превышает 10 см. Принцип действия одноразовой мельницы заключается в том, что необходимо крутить крышечку, в результате чего получаются готовые свежеизмельченные продукты. Сейчас в продаже имеется не только каменная домашняя мельница для муки, можно найти элитные мельницы, которые предоставляют возможность выставлять и регулировать степень помола. В мельницах со специями может содержаться их один вид или же смесь.

Среди преимуществ одноразовой мельницы следует назвать надежный, практичный механизм помола, позволяющий качественно измельчить находящиеся в емкости ароматные специи. Также приобретая укомплектованный готовый продукт не нужно отдельно тратить время на поиск мельницы и необходимого продукта. Это отличный вариант для людей, которые постоянно заняты и ценят свое время.

Мельница своими руками

Не секрет, что недостатком такого изделия является его неэргономичность и неэкономичность. Время от времени вам придется приобретать новую мельницу для муки, что может значительно ударить по карману. А если учитывать, что для разных блюд могут понадобиться различные специи, то ваша кухня может переполниться кучей одноразовых мельниц. Еще можно заметить, что дизайн одноразовых мельниц очень универсальный и лаконичный и не всем приходится по вкусу.

Ручная многоразовая мельница, в том числе каменная, состоит из трех частей. Она укомплектована специальной емкостью, в которую помещаются цельные специи, жерновами или качественным ножом, а также контейнером, в который попадают готовые измельченные специи. Эти виды мельниц для муки могут быть:

  • оснащенные эргономичной ручкой;
  • укомплектованы колесиком, который следует крутить, или же оснащенные верхним блоком;
  • универсальные;
  • для конкретного вида продуктов, в том числе для зерна;
  • изготовленные из различных материалов, в том числе из дерева, керамики, латуни чугуна и пластика.

Главным достоинством такого вида ручной мельницы для зерна и других продуктов является богатый выбор форм, цветов и фактур. Всегда можно найти вариант, который лучше всего подойдет именно к вашему оформлению кухни. Примечательно, что этот кухонный аксессуар, в том числе оснащенный каменными жерновами, часто становится самым лучшим презентом, обладающим такими качествами, как практичность и оригинальность.

Стоит отметить, что многие обладатели ручной мельницы, даже если это каменная мельница для муки, рассказывают, что сам процесс помола, сопровождающийся скрипом жерновов и приятным хрустом ароматных пряностей, действует успокаивающе. Ручная мельница сувенирная для муки может отличаться непрочностью, главным образом из-за оснащения пластиковыми жерновами. Поэтому при выборе изделия следует обратить внимание на режущую часть мельницы. Лучше всего, если она будет изготовлена из металла. Обладатели мельниц с деревянным корпусом рассказывают, что конструкция зачастую не выдерживает масляные приправы и злаки, в том числе чеснок, горчицу, орехи, бадьян, семена льна и подсолнуха.

Для этого продукта лучше всего выбирать мельницу, корпус которой будет выполнен из керамики или нержавейки. Также нужно знать, что на таких мельницах не предусмотрен выбор степени помола. Нужно подчеркнуть, что некоторые из специй между собой совсем не могут сочетаться, поэтому перед помолом очередного продукта мельницу необходимо тщательно вымыть и проветрить. Электрическая мельница работает либо от аккумуляторов, либо от батареек. Этот вид кухонной утвари, как и рассмотренные выше модели, состоит из специальной емкости для специй и других продуктов, требующих измельчения, а также из жерновов. Зачастую этот вид изделия отличается нетрадиционным дизайном.

Жернова мельницы, работающие от силы электрического тока, значительно экономят время своего счастливого обладателя. Электромельница работает быстро и очень качественно, с легкостью перемалывая необходимый объем специй. Выбирая режимы работы для каждого вида продукта, самый твердый из них можно быстро превратить в мелкий песок. Степень помола при желании можно выбрать: очень мелкую, мелкую, среднюю и грубую. Если говорить о недостатках, то он у этой модели всего один – высокая стоимость. Предпочтение следует отдавать торговым маркам, использующим для изготовления кухонной техники только качественные, экологичные материалы.

Мельница для производства муки – мукомолка

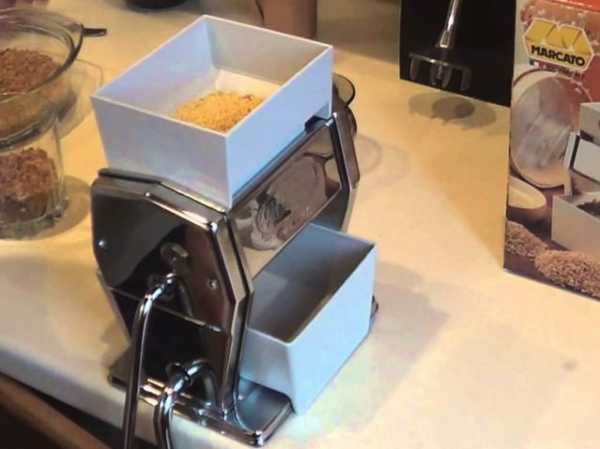

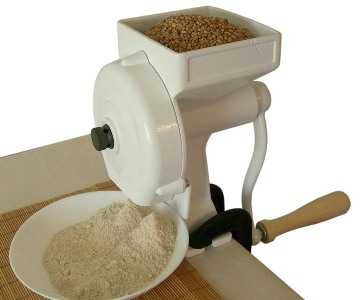

Особой популярностью пользуется ручная мини-мельница для помола зерна, которую также называют мукомолка. С ее помощью можно легко приготовить отменную цельнозерновую муку, полезную для здоровья, а также надавить хлопья, которые используются для выпечки вкуснейших булочек и хлеба. Экологически чистый продукт, полученный с помощью мукомолки, сохраняет все полезные вещества и витамины. Хлебобулочные изделия, изготовленные из такой полезной муки, долгое время не теряют отменных вкусовых качеств и мягкости. Такой ручной мельницей можно размолоть практически любые зерновые.

Надежный механизм мельницы, состоящий из трех вальцов из нержавеющей стали, как и корпус, приводится в движение с помощью удобной рукоятки. При этом вальцы движутся с различной скоростью, а расстояние между ними можно отрегулировать. Бункер мельницы изготавливают из пластика. В среднем для грубого помола 90 грамм зерна такому изделию требуется всего одна минута. Пропустив полученную муку еще одни раз через вальцы, необходимо измельчить ее на продолжении двух минут, чтобы получить мелкий помол. Ручная мельница из камня для производства муки также позволяет добиться хороших результатов.

Таким образом, такая современная кухонная техника способна помолоть зерна и сделать многое и в большой степени облегчить работу на кухне. Стоит отметить, что натуральный, качественный продукт, полученный в результате обработки его через мельницу, сохраняет все полезные качества. Так, к примеру, мучные блюда, приготовленные из перемолотого зерна, не только порадуют неповторимым вкусом, они также способны предотвратить сердечно-сосудистые заболевания, минимизировать вероятность инсультов и инфарктов.

Из всего вышесказанного можно сделать вывод, что разновидностей ручной мельницы огромное количество, и каждый может создать такую мельницу как для работ, так и для декора своего приусадебного участка своими руками из подручных материалов, при этом такой декоративный элемент будет декором участка и преобразит внешний вид вашей дачи.

Автор: С. Диана

rozarii.ru

Как построить ветряную мельницу своими руками

Преобразование энергии ветра в электричество (особенно в сельских районах, которые славятся своими задувными ветрами) существенно сэкономит ваши деньги. А изобретение, которое поможет это сделать – обычная ветряная мельница

Для того, чтобы его воплотить в жизнь, необходимо изучить структуру ветряной мельницы и выявить перечень тех материалов, которые понадобятся для постройки.

Как построить ветряк своими руками

Итак, основные части ветряка.

База — является основой ветряной мельницы. Это ее самый крепкий и тяжелый элемент. Изготавливается обычно из бетона. Если мельница предполагается высотой в полтора метра, база предполагается размером 45 кв. см и весом в районе 36 кг.

Мельничная башня.

Башня изготавливается из прочного куска 5-8-сантиметровой пластиковой трубы (ПВХ). Используются и другие материалы, но они не столь эффективны. Высота башни, как мы договорились, должна составить полтора метра.

Лопасти.

Лопасти мельницы аналогичны тем, которые находятся в пропеллере самолета. Ножи-сборщики ветряной энергии делаются из легкого пластика или дерева. Размеры лезвий соответствуют размеру базы и башни. Для мельницы в полтора метра лопасти в длину составляют примерно 0,9 м.

Гондола.

Основой ветряной гондолы служит редуктор. С его помощью ножи- лопасти соединяются с башней и после этого могут нормально функционировать.

После того, как нам стали известны все параметры базы, башни, гондолы, наступает время для постройки ветряной мельницы.

Солнечные батареи.

Солнечные батареи устанавливаются на крыше в таком месте, где на нее попадает максимальное количество солнечных лучей, и там, где она наиболее открыта.

Теперь устанавливаем башню.

До нее должно доходить максимальное количество ветра. Следовательно, место ее расположения тоже должно быть выбрано так, чтобы ветер на пути к башне не встречал никаких препятствий.

На башню крепится гондола. Проверьте, достаточно ли размера лопасти для того, чтобы реагировать на ветер и улавливать его.

Подключение генератора – заключительный шаг строительства. Соединяем воедино солнечные батареи и провода генератора.

«Пробовали вы запрячь ветер, чтобы заставить его работать на себя! Ведь энергия ветра — одна из самых дешевых и легкодоступных! Я не предлагаю строить ветряные мельницы, как это делали в старину, или сложный современный ветродвигатель. А вот построить ветроустановку для выработки электроэнергии, пусть небольшую, маломощную, думаю, сможет каждая семья, живущая в сельской местности, каждая школа.

Энергии, выработанной ветроустановкой, хватит, чтобы включить насос для поливки огорода или сада, чтобы осветить дом или класс. И если хотя бы в каждом пятом доме будет работать своя бесплатная мини — ветроэлектростанция, представляете, сколько сэкономленных киловатт-часов лягут в «энергетическую копилку» нашей страны!»

Вместе с папой Сережа собирается этим летом построить около дома такую ветроэлектростанцию. В письме он прислал эскизы своей будущей установки. Мы показали их инженеру Вячеславу Николаевичу Шумееву, он внимательно изучил эскизы, доработал и теперь предлагает их на суд читателей.

Сережа Курнев использовал известную еще в давние времена схему ветроустановки с самовращающимся барабаном.

Устройство представляет собой две половинки полого цилиндра, которые после его разрезки раздвигались в стороны от общей оси (см. рис).

Образовавшееся тело обладало ярко выраженной аэродинамической несимметричностью. Набегающий поперек его оси поток воздуха как бы соскальзывал с выпуклой стороны одного полуцилиндра. Зато другой, обращенный к ветру своеобразным карманом, оказывал значительное сопротивление. Барабан поворачивался, полуцилиндры менялись местами всё быстрее и быстрее, и вертушка таким образом быстро раскручивалась.

Вот этот принцип, возможно и не зная о нем, и взял за основу своей будущей ветроэлектростанции Сережа Курнев.

Подобная схема выгодно отличается от ветроустановки с пропеллерной вертушкой. Во-первых, она не требует при изготовлении большой точности и дает широкий выбор применяемых материалов. Во-вторых, она компактна.

Судите сами. Мощность генератора, приводимого в действие барабаном диаметром всего около метра, будет такой же, как при использовании трехлопастного пропеллера диаметром 2,5 м! И если пропеллерную вертушку нужно устанавливать на высокой штанге или на крыше дома (этого требует техника безопасности), то вертушку-барабан можно ставить прямо на земле, под навесом. Есть у барабана и еще ряд достоинств: большой крутящий момент при малых оборотах (значит, можно обойтись либо совсем без редуктора, либо использовать простейший одноступенчатый), отсутствие щеточного токосьемного механизма.

Сережа предлагает двухлопастный барабан, мы же советуем увеличить количество лопастей до четырех (рис. 1Б). Тяговые характеристики такой установки значительно улучшатся.

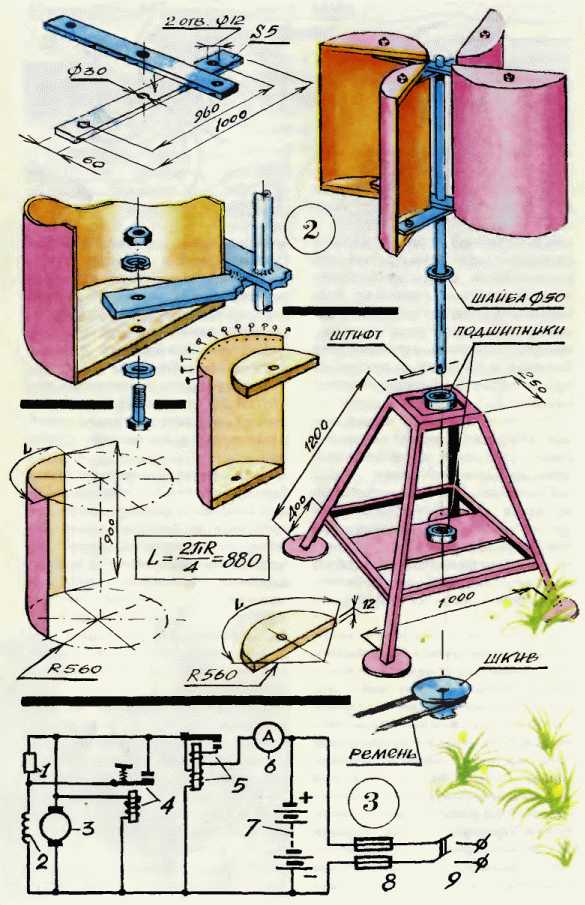

Итак, начнем с изготовления барабана (рис. 2). Лопасти можно сделать из фанеры, кровельного железа, дюралюминиевого листа или листового пластика подходящих размеров. В любом варианте старайтесь избегать излишне толстых заготовок — ротор должен быть легким. Это уменьшит трение в подшипниках, а значит, барабан будет легче раскручиваться ветром.

На рисунке:


1 — резистор;
2 — обмотка статора генератора;
3 — ротор генератора;
4 — регулятор напряжения;
5 — реле обратного тока;
6 — амперметр;
7 — аккумулятор;
8 — предохранитель;
9 — выключатель.

Если вы воспользуетесь кровельным железом, вертикальные края лопастей усильте, подложив под отбортовку металлический пруток диаметром 5-6 мм. Если вы решили сделать детали вертушки из фанеры (ее толщина должна быть 5-6 мм), не забудьте пропитать заготовки горячей олифой. Щеки барабана можно изготовить из древесины, пластмассы или легкого металла. Собирая барабан, не забудьте промазать места стыков густой масляной краской.

Крестовины, соединяющие отдельные лопасти в ротор, лучше сварить или склепать из стальных полос сечением 5×60 мм. Можно использовать и древесину: толщина заготовки не менее 25 мм, ширина — 80 мм.

Ось для вертушки проще всего сделать из двухметрового отрезка стальной трубы с внешним диаметром около 30 мм. Перед тем как подбирать заготовку для оси, найдите два шарикоподшипника, желательно новые.

Согласовав размеры трубы и подшипников, вы избавите себя от лишней работы по подгонке трубы к внутренним обоймам подшипников. Стальные крестовины ротора привариваются к оси, деревянные крепятся эпоксидным клеем и стальными штифтами диаметром 5- 6 мм, проходящими одновременно через каждую крестовину и трубу. Лопасти смонтируйте на болтах М12. Внимательно проверьте расстояния от лопастей до оси: они должны быть одинаковыми — 140-150 мм. Собрав барабан, снова покройте стыки деталей густой масляной краской.

Главный элемент установки готов, остаётся изготовить станину, сварив или склепав ее из металлического уголка (годится и деревянный вариант). На готовую станину установите шарикоподшипники. Проследите, чтобы не было перекоса, иначе ротор не сможет легко вращаться. Все детали установки дважды покройте масляной краской, на нижнем конце оси закрепите набор шкивов различного диаметра. Перекинутый через шкив вертушки ремень соедините с генератором электрического тока, например автомобильным. Построенный образец ветросиловой установки при скорости ветра 9-10 м/с сможет обеспечить мощность, передаваемую на генератор, равную 800 Вт.

Ну а если стоит безветренная погода или ветер слишком слаб, чтобы девать необходимую электроэнергию? Перебоев в выработке электричества не будет, если воспользоваться накопителем энергии — аккумулятором. Ветер есть — пускайте электричество напрямую к потребителю, ветра нет — включайте заряженные от ветроустановки аккумуляторы. На рисунке 3 мы показали схематическое устройство электрической цепи такой ветроустановки.

Если ветряк будет использоваться для поливки огорода или сада, его нужно смонтировать прямо над источником воды.

А теперь задание. Подумайте, ребята, как приспособить ветроустановку, о которой мы рассказали, для геологов, альпинистов, передвижных ремонтных и строительных бригад, для пастухов на далеких пастбищах.

ЮТ 1983 №5, В. ШУМЕЕВ, инженер, Рисунки А. МАТРОСОВА

Ветродвигатель для ветряка

предлагаемая конструкция позволяет увеличить ветроэффективность ветродвигателя почти в 3,2 раза в сравнении с классической и довести ее до величины 0,65-0,75.

Новые возможности использования ветроэнергетики

Использование нового способа управления работой ветроэнергетической установки и ее конструкция позволят повысить КПД турбинного колеса за счет более полной отдачи потоками воздуха своей энергии, увеличить площади захвата фронта воздушных потоков от 2 до 10 раз, уменьшить размеры турбинного колеса и увеличить частоту его вращения, уменьшить динамическую нагруженность конструкции в результате снижения массы и габаритов вращающихся частей в несколько раз, уменьшить капитальные затраты на производство и установку энергосиловых агрегатов в промышленности и частном секторе. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое сознание - мы вместе изменяем мир! © econet

econet.ru

Мельница для зерна (домашняя): своими руками, ручная, бытовая

Содержание

Рано или поздно, но все забытое старое, возвращается снова. Эта истина применима и к домашней мельнице для помола различных видов зерновых культур, которая в прошлом была чуть ли не в каждом доме.

Бытовая электрическая или механическая мельница – это важный агрегат для ценителей здорового образа жизни и правильного питания. С помощью этого прибора для помола зерна можно получить муку и крупы из пшеницы, ячменя, кукурузы и других злаковых, и точно знать, что продукт изготовлен из качественного сырья.

Особенности и виды домашних мельниц

Основная ценность этого устройства заключается в том, что с его помощью можно получить муку или крупу в домашних условиях за считанные минуты. Некоторые модели приборов изготавливают не только муку и крупу, но и хлопья и комбикорма.

Определить, какая из них лучше, сложно, все зависит от задачи, которую перед ней ставят хозяева.

Классическая ветряная мельница

Мука в мельнице получается разного помола, который можно регулировать в зависимости от необходимости. Так, для диетического питания выбирают средний и грубый помол, а если нужно получить муку для кондитерской выпечки, то устанавливают мельницу на мелкий помол. Чтобы качество помола было максимально высоким, зерно загружают в бункер хорошо просушенным.

 Домашняя мельница для зерна дома не предназначена для измельчения пряностей, орехов и семян подсолнуха, поскольку масличные культуры забивают жернова оборудования.

Домашние мельницы бывают двух видов:

  1. Механический прибор – отличаются более низкой ценой и неповторимым ощущением превращения зерен в муку. При желании, ручные мельницы можно оснастить электроприводом.
  2. Электрическая дробилка – универсальное оборудование, способное справляться с помолом зерна в больших объемах. Модели с мощным двигателем имеют регулятор размера фракции зерна, а также перемалывают сухофрукты и грибы.

к меню ↑

Ручная мельница для зерна: как выбрать?

Агрегат ручного типа как нельзя лучше подойдет для случаев, когда его будут использовать автономно от электрической сети или же не требуется большое количество муки на выходе.

Поскольку вращение рукоятки мини мельницы производится вручную, то следует обращать внимание на диаметр жерновов: чем он больше, тем легче будет осуществляться размол. Хороший помол не возможен без балансировки жерновов.

Мини мельница для зерна

Материалом для изготовления жерновов служит гранит, керамика или базальт. Изделия с гранитной составляющей отличаются экологичностью, прочностью и надежностью. В приборах с жерновами из корундовой керамики мука получается самого тонкого помола.

Внешний корпус ручных моделей мельниц выполнен из твердых пород древесины (липа, сосна, бук) или из металла. Деревянная бытовая дробилка экологически безопасна и способна наделить муку своеобразным приятным ароматом.
к меню ↑

Мельница для зерна своими руками

Перед тем, как сделать мельницу самостоятельно, придется изучить известные чертежи и опыт мастеров. Наиболее простая в изготовлении электрическая самодельная мельница для зерна была создана инженерами О. Зайцевым и А. Яговкиным. Называется этот мини-прибор «Малютка». С его помощью можно выполнять измельчение зерна на муку крупного или мелкого помола, дробление на комбикорм для домашних животных.

Для самостоятельного изготовления агрегата нужно владеть навыками работы с токарным и сверлильным оборудованием. Если свой опыт отсутствует, то придется заказать у мастеров три основных компонента – ротор, статор и крышку подшипникового узла. Далее, имея на руках все необходимые детали, собрать всю конструкцию воедино можно уже в домашней мастерской.

Чертеж дробильной камеры мельницы для зерна

Если знаний и опыта работы с оборудованием достаточно для самостоятельной работы, то следует учитывать технические рекомендации:

  1. Стальной ротор вытачивают вместе с валом переменного сечения. Изготавливают его из стального кругляка марки 45 (диаметр 120 мм, длина 90 мм). Вся работа делится на три этапа: сначала в заготовке просверливают отверстия 10 мм, равномерно распределенные по окружности диаметром 10,5 см. Далее снимают верхний слой толщиной 0,5 мм и открывают выступы-зубья. На последнем этапе ротор подвергают термообработке.
  2. Ротор «Малютки» вращается на двух радиальных шариковых подшипниках, что на порядок повышает несущую способность узла и прочность всей конструкции в целом.
  3. Для изготовления статора, заготовку предварительно обрабатывают на токарном станке, оставляя со стороны рабочей камеры небольшой припуск. Для этой цели рассверливают центральное отверстие до диаметра 7 см, на заготовке размечают окружность 105 мм и наносят центральные точки тех отверстий, которые в дальнейшем будут рабочей поверхностью статора.После этого размечают контуры верхнего и нижнего «окон» и просверливают на глубину не более 28 мм глухие отверстия. Все разметки выполняют строго в соответствии с чертежом. Следующим шагом будет снятие технологического припуска, и растачивание полости под рабочий отсек до диаметра 105 мм. После этого заготовку разворачивают и растачивают посадочное гнездо под подшипник № 203 и канавку под уплотнитель.
  4. Сделанный статор подвергают термообработке, так же, как и ротор.
  5. На заключительном этапе изготавливают основание для мельницы – станину. В качестве исходного материала берут толстый стальной лист (7-8 мм), к нему болтами закрепляют статор, эти же болты будут удерживать и патрубок.

    Самодельная мельница с каменным жерновом

Технические характеристики самодельной мельницы:

  • Габаритные размеры (без учета патрубка и загрузочного бункера) – 320*160*170 мм;
  • Мощность электрического двигателя – 180 Вт;
  • Производительность – 0,5 ведра помолотой пшеницы, овса и других злаковых культур, 0,2 ведра – кукуруза.
  • Количество фракций – 2;
  • Масса прибора – 1 кг.

Как вариант для самостоятельного изготовления, существует еще и электрическая вальцевая мельница.Размалывать такой прибор будет до 500 кг зерна в час, но подходит он для приготовления комбикорма и хлопьев домашним животным и птицам.
к меню ↑

Делаем мельницу для зерна (мукомоку) из подручных материалов (видео)


к меню ↑

Лабораторные мельницы ЛЗМ-1

Помимо промышленных и бытовых мельниц, существует лабораторная зерновая мельница ЛЗМ-1, которая выполняет измельчение лабораторных проб зерна для определения качественных показателей.

Лабораторная мельница ЛЗМ-1 применяется на мукомольных, зерноперерабатывающих и хлебоприемных предприятиях, а также в организациях, занимающихся оценкой качества зерновых культур. Используется дробилка на этапе подготовки проб для определения показателя влажности зерновых.

Мельница ЛЗМ-1 представляет собой электродвигатель, вмонтированный в корпус. На валу двигателя закреплен нож, который выполняет помол. Верхняя часть корпуса оснащена пластмассовым стаканом, в который поступает зерно. Бункер закрывается крышкой на резьбовом соединении. Включение и остановка прибора осуществляются тумблером.Начало формы

moezerno.ru

Как сделать декоративную водяную мельницу своими руками

Согласно известной поговорке, на текущую воду можно смотреть бесконечно. Это зрелище умиротворяет, вдохновляет и, наконец, это просто красиво. В знойный летний день вода дарит прохладу, а её журчание навевает сладкие сны. Именно такие приятные ощущения обеспечит водяная мельница, которую, зная принцип её работы, несложно сделать самостоятельно. Главное, чтобы на участке был водоем. С мельницами издавна связывали множество поверий, а самого мельника считали колдуном, приписывая ему магическую власть над водой. Современные технологии позволяют нам воплощать свои мечты в жизнь, не прибегая к волшебству.

Когда-то водяные и ветряные мельницы использовались для перетирания зерен в муку. Принцип работы для мельниц обоих видов един, только в ветряных мельницах используется энергия ветра, а в водяных – воды.

Зерна поднимали наверх, откуда по желобам они поступали в жернова. Проточная вода, вращающая колесо мельницы, приводила жернова в движение. Зерна перемалывались, и готовая мука сыпалась по желобу вниз, где её собирали в мешки.

Примерно так выглядит общая схема работы мельничного колеса: оно вращается под напором поступающей по желобу проточной воды

Перед мельницей, которую хотим соорудить мы, не стоит задача перемолоть зерна в муку. Оставляем за ней исключительно декоративную функцию: присутствие вращающегося под влиянием воды колеса придаст участку своеобразный шарм.

Сооруженная своими руками декоративная водяная мельница имеет в своей основе колесо, установленное на берегу ручья или другого источника проточной воды.

Эта мельница выполняет исключительно декоративную функцию и воду на её колесо качает насос: здесь приведена схема работы устройства

Мельничное колесо снабжено лопастями, находящимися друг от друга на равном расстоянии. Вода поступает на лопасти колеса по желобу, расположенному в верхней части сооружения. Её поток приводит колесо в движение.

Ось на шарнирах позволяет ему свободно вращаться. Но проточная вода – редкость для садового участка. Если имеется хотя бы пруд, на помощь придет погружной насос. Вода будет так же поступать на мельничное колесо, а оно станет весело вращаться, приводя в восторг зрителей.

В качестве элемента декора водяная мельница способна украсить сад в любом стиле. Когда-то это сооружение стало частью не только европейской культуры, но и российской. Она ассоциируется с ароматом свежеиспеченного хлеба, домашним уютом и сказкой, поэтому является отличной находкой для тех, кто ищет колоритную деталь ландшафтного дизайна.

Мельница является символом уюта и достатка: там, где она есть, не может быть неприятностей и неожиданностей, там всегда пахнет свежим хлебом и парным молоком

В зависимости от решений, которые мы выбираем в процессе устройства водяной мельницы, она может выглядеть сказочно в русском духе, иметь средневековый готический вид или обрести футуристические черты.

Эту особенность сооружения нужно учитывать и заранее подумать, как водяную мельницу сделать такой, чтобы она отвечала общей идее ландшафтного дизайна.

Водяная мельница должна гармонично вписываться в общий стиль участка и соответствовать его ландшафтному дизайну в полной мере

Массивная мельница из дерева будет диссонировать с изящными фонтанами и ажурными мостиками в стиле классицизма. А сказочная беседка в русском стиле просто зрительно задавит аккуратную японскую мельничку. Подумаем о том, как можно обыграть это сооружение для разных стилевых решений.

Кантри или деревенский стиль

Типичными элементами стиля кантри можно считать деревянные скамейки и беседки, плетень, мостики из бревен и домики для ребятни, тоже сделанные из дерева. Отлично поддержать стилевое единство сможет мельница в том же духе, снабженная деревянным колесом.

Подробнее об оформлении сада в стиле кантри, можно узнать из материала: https://diz-cafe.com/plan/sad-i-dacha-v-stile-kantri.html

Мельница в стиле кантри отлично гармонирует своим специально состаренным колесом с другими деталями дизайна: например, забором или скамейкой

Колорит старинной усадьбы в русском стиле подчеркнут деревянные скульптуры, тележка-клумба и бревенчатый сруб колодца. Растения «в тему» дополнят картину, поэтому позаботьтесь о камышах и примулах, подсолнухах и ромашках. Искусственно состаренное колесо сооружения дополнит картину патриархального деревенского быта.

Благородный японский стиль

Основная идея японского дизайна – ничего лишнего в поле зрения быть не должно. Только камни, вода и растения, которыми так приятно любоваться. Мельничное колесо может стать дополнением к каменному замку с бойницами и башнями. Скамейки из камня дадут возможность отдохнуть, глядя на воду и мерное вращение колеса.

Японская мельница отлично гармонирует с заданным стилем, при котором взор не должен цепляться за лишние ненужные детали

Общая атмосфера покоя будет полностью соответствовать канонам японской философии, в которой мелодия ручья считается прекраснее звуков музыкальных инструментов. Успешно дополнить общее ощущение смогут аризема, карликовый японский клен, низкорослая сакура и чудесная японская айва.

Сад камней стал неотъемлемой частью японского стиля. О правилах его создания читайте: https://diz-cafe.com/plan/yaponskij-sad-kamnej.html

Символика голландского сада

Если в других случаях водяная мельница служит своеобразной изюминкой, то при создании сада в голландском стиле она может стать основным элементом ландшафтного дизайна, вокруг которого будут разворачиваться композиции из садовых роз, нарциссов и тюльпанов.

Мельница в голландском стиле отличается колоритностью и лаконичностью одновременно: нарциссы, тюльпаны и розы чудесно дополнят общую картину

Если декоративное сооружение представляет собой миниатюру, своеобразный макет действующей водяной мельницы, она может быть выполнена в виде фахверкового домика, характерного для Голландии и Германии. Садовые гномы, водяные или изящный флюгер – отличное дополнение, подчеркивающее стилевую принадлежность сооружения.

Водяная мельница смонтированная на садовом участке должна соответствовать его размерам. Согласитесь, что на традиционных шести сотках эпическое сооружение из бревен будет смотреться забавно. Зато действующая миниатюра окажется кстати. Мельничный домик среднего размера может быть использован для хранения инвентаря или детских игрушек.

Как настоящая, только маленькая

Для начала можно соорудить модель мельницы. Для этого понадобятся:

  • тротуарная плитка размера 75х50 см;
  • камни для мостовой, которые на рисунке похожи на кубики;
  • деревянные рейки;
  • битумная черепица;
  • фанера;
  • стержень из латуни с резьбой;
  • втулки;
  • шурупы и дюбеля;
  • клей для работ по дереву;
  • защитная пропитка.

Все размеры сооружения приведены в рисунке ниже.

Все размеры этой модели приведены в сантиметрах; внимательно рассмотрев схему и прочитав инструкцию по созданию модели, вы не ошибетесь, выполняя работу

По краю тротуарной плитки прикрепляем в форме цифры «9» камни-кубики. Покрываем их сверху раствором, который разравниваем влажной губкой. Лобзиком распиливаем по размерам рейки. Из них собираем каркас сооружения. Для этого соединения стоек склеиваем, а угловые детали закрепляем врубкой «в полдерева».

Чтобы результат работы вызвал удовлетворение, необходимо выполнять её без спешки и последовательно, переходя от одного этапа к другому

Получившийся каркас крепим к основанию через подкосы дюбелями и шурупами. Заполняем каркас черепицей. Для этого режем её по размерам дисковой пилой и приклеиваем силиконом. Изображение дисков колес наносим на лист фанеры, после чего аккуратно выпиливаем детали лобзиком.


Все деревянные детали конструкции следует тщательно пропитать антисептическим раствором: сооружение будет находиться на улице под снегом и дождем

Также будет полезен обзор средств по защите древесины от влаги, огня, насекомых и гниения: https://diz-cafe.com/postroiki/zashhita-drevesiny.html

К одной половине колеса приклеиваем отрезки алюминиевого уголка на расстояниях, которые соответствуют интервалам между спицами. Уголки имитируют лопасти колеса. Делаем опору для колеса, склеивая её и соединяя для верности шурупами. Вклеенный кусок трубы из алюминия укрепит отверстие для оси.

Колесо – рабочая часть мельницы, качеству которого следует уделять особое внимание, потому что от его срока службы зависит общая продолжительность жизни сооружения

В качестве оси используется латунный стержень. На него надевается распорная втулка и алюминиевая трубка в качестве усиления для стены. Ещё одна распорная втулка нужна для обеспечения промежутка между опорой и колесом. На резьбу латунного стержня накручивается гайка.

Готовая мельница отлично смотрится и радует глаз; проверьте ещё раз, насколько надежно закреплены все её элементы, и можно приступать к испытаниям на воде

Верхняя часть каркаса сооружения обшивается рейками. Деревянные уголки, которые приклеиваются к углам нижней части, позволяют правильно совместить отдельные элементы конструкции. Черепица вырезается обойным ножом и приклеивается битумным клеем. Конструкция готова.

Полноразмерная водяная мельница

Даже полноразмерное сооружение, размещенное в нужном месте, украсит участок и сделает его ещё уютнее. Убедитесь в этом сами.

diz-cafe.com

Мельница своими руками

   Многие владельцы загородных домов стали всё больше внимания уделять украшению своих участков. Гуляя по улочкам сельских поселений, можно увидеть много различных элементов ландшафтного дизайна, если, конечно, территория не огорожена глухим забором. Это правильно – приезжая на отдых за город, хочется отдохнуть в уютном месте и насладиться тишиной и покоем в окружении оригинальных декоративных предметов.



   Большинство поделок делается своими руками – информацию об этом можно найти на страницах журналов или в безграничных просторах интернета. Поэтому они получаются такими оригинальными и самобытными.

   На нашей даче тоже много интересных вещей, которые мы сделали сами. Это искусственный пруд, альпийская горка, небольшой мостик, подставка для цветов, скамейка-трансформер.  Для полного комплекта не хватало только декоративной мельницы. Поискав информацию в сети, мы решили восполнить этот пробел и построить мельницу своими руками. Что из этого получилось, вы узнаете, прочитав эту статью.

МЕЛЬНИЦА СВОИМИ РУКАМИ

   Начнём работы с постройки основания будущей конструкции. От бруса размером 10 на 10 см отрежем по 2 куска размером 50 и 30 см, соединим их саморезами в квадрат.

   Для утяжеления конструкции вырежем из этого же бруса ещё два отрезка, равные диагоналям квадрата, выберем стамеской середину, соединим между собой и вставим внутрь основания, закрепив всё шурупами.

   Теперь возьмём брус размером 5 на 5 см и сделаем ещё два квадрата, со сторонами 40 и 25 см.

   От этого же бруса отпилим 4 отрезка длиной 130 см.

   Из этих двух квадратов и брусков сделаем каркас мельницы. Оставим большой квадрат внизу, саморезами прикрутим к нему брус по углам, а сверху установим квадрат поменьше и крепко соединим конструкцию с помощью шурупов.

   Для изготовления верхней части мельницы от бруса размером 5 на 5 см нарежем отрезки  и сделаем так называемый домик, шириной и высотой равный 30 см. Прикрутим к нему бруски, соединив их под углом 45 градусов,  на которых будет держаться крыша.

   Чтобы брус основы не мок и не гнил, обработаем его отработанным машинным маслом, а снизу закрепим изоляционный материал. Соединим между собой с помощью длинных саморезов три элемента: основание, среднюю часть и домик – каркас мельницы своими руками готов.

   Для декорирования мельницы в одну боковую стенку вставим самодельную раму для окна, размером 12 на 12 см, стамеской вырезав в ней пазы для стекла.

   Можно начинать отделку каркаса. Сначала отшлифованными досками обобьём основание мельницы, вырезав их по размерам.

   Стенки будем обшивать вагонкой из сосны. Это недорогой, натуральный и удобный в работе отделочный материал. Так как каркас у нас выполнен в виде конуса, сужающегося кверху, придётся замерять каждый кусок и отрезать его по индивидуальным размерам. Прибьём вагонку к брусу небольшими гвоздиками, оставив проём под окно.

    Теперь займёмся изготовлением механизма для вращения лопастей. Нам понадобится кусок доски толщиной 2 см, размером 10 на 25 см, железный прут диаметром 2 см, длиной 40 см и два подшипника №303.

   Для создания механизма необходима помощь токаря. К счастью, в нашем городке такой специалист есть. Мы отнесли ему заготовку и он сделал вал, на котором с одного края нарезана резьба длиной 10 см, чтобы можно было накрутить гайки.

   С другого края, отступив на расстояние 5 и 20 см, запрессованы 2 подшипника. В итоге получилось, что вал свободно вращается на подшипниках.

  Приложим к доске вал, карандашом сделаем метки и стамеской выберем лишнюю древесину на глубину 1 см. Должны получиться выемки, в которые встанут подшипники.

   Закрепим вал короткими саморезами с помощью алюминиевой ленты, выровняем его по центру мельницы и прикрутим доску внутри домика так, чтобы резьба торчала наружу на 10 см.

   Теперь можно обить домик и его крышу вагонкой. Если на каркасе планки мы установили параллельно земле, то домик обошьём вертикально, чтобы он не сливался со стенками. В вагонке, прибитой по центру домика, просверлим отверстие для вала. Проверим, чтобы вал легко вращался и не задевал за планку.

   Можно приступать к изготовлению лопастей мельницы. Для этого отпилим два отрезка от бруска размером 5 на 5 см длиной 50 см. Отшлифуем их наждачной бумагой, определим середину и отметим от центральной точки по 2,5 см в каждую сторону.

   Циркулярной пилой сделаем надрезы по линиям глубиной 2,5 см. Стамеской выберем лишнее.

   Соединим два бруса между собой, прикрутим их друг к другу саморезами, в центре просверлим отверстие, равное диаметру вала. Мы сделали крестовину для лопастей мельницы своими руками.

   Наденем её на вал, закрепим гайками и проверим, как она будет вращаться, слегка её раскрутив. Крестовина не должна задевать за стенки домика.

   Чтобы лопасти вращались от ветра, нужно сделать так, чтобы они были расположены не параллельно каркасу, а под небольшим углом к нему. Для этого разберём крестовину и на каждой её части нарисуем по 2 линии под углом 20 градусов. Снимем лишнее рубанком или болгаркой, с установленной на ней тарелкой для наждачной бумаги.

   Дальше возьмём брусок размером 5 на 3 см, отрежем 4 куска по 60 см, отшлифуем их и прикрутим саморезами к крестовине.

   Для изготовления самих лопастей отпилим 16 досок толщиной 2 см, шириной 10 см,  длиной  30, 37, 44 и 50 см, по 4 штуки. Тесины тщательно отшлифуем наждачной бумагой.

   Теперь прикрутим их саморезами к крестовине через равное расстояние друг от друга.

   Наденем крестовину на вал, закрепим её гайками и провернём. Во время вращения лопасти не должны задевать за мельницу. Если всё-таки где-то задевает, заметим это место и устраним причину.

   Чтобы стыки вагонки друг с другом не были заметны, по углам стенок и домика прибьём деревянный уголок, отрезав его нужной длины. Заодно внизу вырежем электролобзиком арочный вход для кошки, проживающей на участке. Мы заранее положили на пол лист пенопласта, чтобы ей было тепло.

   Лопасти мельницы покрасим лаком под цвет дуба, который у нас остался после строительства беседки.

   В такой же цвет выкрасим и каркас мельницы.

   Пока лак будет сохнуть, сделаем площадку, на которую поставим нашу постройку. Сначала выкопаем неглубокий котлован в форме квадрата.

   Насыплем в него песка и хорошо утрамбуем.

   В качестве покрытия мы использовали старую плитку толщиной 3 см. Уложим её на песок, обстучав плитку резиновой киянкой. Горизонталь поверхности проконтролируем с помощью строительного уровня.

   Дождавшись высыхания краски, сделаем деревянную накладку на гайку в центре крестовины. Замерим расстояние между брусками, отрежем от доски нужный кусок и высверлим в нём с помощью металлической коронки углубление.

   Обработаем крышку наждачной бумагой, покрасим, намажем клеем по дереву и приклеим в центре крестовины.

   В оконный проём вместо стекла мы вставили кусочек зеркала, отрезав его обычным стеклорезом своими руками и закрепим штапиками.

   Так как мельница получилась довольно тяжёлая, вдвоём с помощником перенесём её на место установки.

   Мы расположили её в углу участка, рядом с деревянной беседкой. Мельница гармонично вписалась в ландшафтный дизайн, подходя по цвету и материалу изготовления нашему навесу и находящейся в нём мебели.

   Кошке тоже понравилось приготовленное ей место. Иногда она туда заходит и наблюдает за происходящим на участке или спит.

   При сильном ветре лопасти мельницы вращаются, радуя нас хорошо выполненной работой и удивляя наших гостей оригинальной постройкой.

Видео



stroimzanovo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
