Как сделать метала искатель: Самодельные металлоискатели, или как сделать металлоискатель своими руками — Мир искателей

Самодельные металлоискатели, или как сделать металлоискатель своими руками — Мир искателей

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель.

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

Самодельные металлоискатели

В этом разделе нашего сайта о самодельных металлоискателях, буду собранны: лучшие схемы металлоискателей, их описания, программы и другие данные для изготовления металлоискателя своими руками. Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов.

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

1.  Паяльник, припой, олово и другие паяльные принадлежности.
2.  Отвертки, плоскогубцы, кусачки и прочий инструмент.
3.  Материалы и навыки по изготовлению печатной платы.
4.  Минимальный опыт и знания в электронике и электротехники также.
5.  А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Металлоискатель Малыш FM и малыш FM-2
	Принцип работы	Электронного частотомера FM
	Дискриминация металлов	есть (Черный и все остальные)
	Максимальная глубина поиска	0,6 метра
	Программирумые микроконтроллеры	есть
	Рабочая частота	19 кГц
	Уровень сложности	начальный

Металлоискатель ПИРАТ
	Принцип работы	PI (импульсный)
	Дискриминация металлов	нет
	Максимальная глубина поиска	1,5 метр
	Программирумые микроконтроллеры	нет
	Рабочая частота	—
	Уровень сложности	начальный

Металлоискатель ШАНС
	Принцип работы	PI (импульсный)
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 метр
	Программирумые микроконтроллеры	есть
	Рабочая частота	—
	Уровень сложности	средний

Металлоискатель Clone PI
	Принцип работы	PI (импульсный)
	Дискриминация металлов	нет
	Максимальная глубина поиска	2,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	—
	Уровень сложности	средний

Металлоискатель Clone PI AVR
	Принцип работы	PI (импульсный)
	Дискриминация металлов	нет
	Максимальная глубина поиска	2,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	—
	Уровень сложности	средний

Металлоискатель Clone PI W
	Принцип работы	PI (импульсный)
	Дискриминация металлов	нет
	Максимальная глубина поиска	2,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	—
	Уровень сложности	средний

Металлоискатель Квазар
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1-1,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	4 — 17 кГц
	Уровень сложности	Средний

Металлоискатель Квазар ARM
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1-1,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	4 — 16 кГц
	Уровень сложности	Средний

Металлоискатель Соха 3TD-M
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 — 1,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	5 — 17 кГц
	Уровень сложности	Средний

Металлоискатель Фортуна
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 — 1,5 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	4,5 — 19,5 кГц
	Уровень сложности	Средний

Металлоискатель Фортуна ПРО-2
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 — 2 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	4,5 — 19,5 кГц
	Уровень сложности	Высокий

Металлоискатель Фортуна М2 и М3
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 — 2 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	4,5 — 19,5 кГц
	Уровень сложности	Высокий

Металлоискатель Фортунам М
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1,5 — 2 метра (Зависит от размера катушки)
	Программирумые микроконтроллеры	есть
	Рабочая частота	7 — 16 кГц
	Уровень сложности	Высокий

Металлоискатель ТЕРМИНАТОР-3
	Принцип работы	IB
	Дискриминация металлов	есть
	Максимальная глубина поиска	1 метр (Зависит от размера катушки)
	Программирумые микроконтроллеры	нет
	Рабочая частота	7 — 20 кГц
	Уровень сложности	Высокий

Металлоискатель PIRAT своими руками | KAVMASTER

Схема металлоискателя «Пират»,  очень популярная и понятная даже начинающему радиолюбителю. Металлоискатель Пират обладает довольна неплохими характеристиками, ни смотря на простоту схемы и доступность деталей. Собирается легко, за вечер, не требует практически ни каких настроек и прошивок, начинает работать сразу после сборки! Ниже представлю подробную инструкцию по сборке металлоискателя Пират!



Технические характеристики МД Пират:

Потребляемый ток 30-40 мА
Напряжение питания 9-14 вольт
Дискриминации нет, реагирует на все металлы
Чувствительность монета 25 миллиметров — 20 см
Крупные металлические предметы — 150 см

Питание:

Для работы металлоискателя Пират, требуется напряжение 9-14 вольт. Можно использовать обычные батарейки или аккумуляторы типа AA или две кроны соединённые параллельно, но я бы посоветовал потратить немного денег и купить аккумулятор для бесперебойника, его легко можно закрепить на штанге металлоискателя и заряда будет хватать на долго. Так же, можно использовать и батарею от шурупавёрта, кстати по началу, я именно её и использовал!

Катушка:

Поисковая катушка для металлоискателя Пират, тоже изготавливается несложно.

 Наматывается на оправе 190 мм. и содержит 25 витков провода ПЭВ 0.5 мм. Катушку можно намотать на пяльце для вышивания, кстати этот способ довольно распространенный. Лично я беру обычную кастрюля, наматываю на ней катушку и стягиваю всё это изолентой, затем делаю каркас из тонкой фанеры и закрепляю её на нём. Тут как говорится, каждому своё, кому как удобно.

КУПИТЬ МЕТАЛЛОИСКАТЕЛЬ ПИРАТ

Необходимые детали:

Скачать список деталей

Схема металлоискателя пират:

[ads1]

Металлоискатель пират состоит из передающего и приёмного узлов. Передающий узел состоит из генератора импульсов который собирается на микросхеме NE555 и мощного ключа, на транзисторе IRF740. Приёмный узел состоит из микросхемы К157УД2 и транзистора BC547.

На самом деле, детали достаточна распространенные но если всё таки вы не смогли их найти, попробуйте применить аналоги. Таймер NE555 можно заменить на отечественный аналог КР1006ВИ1, Вместо транзистор IRF740, можно поставить любой биполярный NPN структуры с Н_кэ не ниже 200 вольт, можно даже выпаять из энергосберегающей лампы или зарядки от телефона, на крайний случай, подойдет даже КТ817. Транзисторы BC557 и BC547, на отечественные КТ3107 и КТ3102. У операционного усилителя К157УД2 есть полный аналог КР1434УД1В, так же его можно заменить на импортный TL072, но в этом случае, нужно будет переделать распиновку платы, так как у него 8 ног.  Металлоискатель Пират на TL072 у меня тоже есть, схема и плата лежат в общем архиве. Кстати генератор импульсов можно собрать и на транзисторах:



Немного о деталях:

Микросхема К157УД2 и К157УД3Микросхема NE555Транзистор IRF740Плёночные конденсаторыПравильное соединение резисторов.

Сборка металлоискателя Пират:

Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.

Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную.

Ну или через копирку перевести.

Обязательно нужно зачистить плату мелкой наждачной бумагой и обезжирить ацетоном перед нанесением рисунка, так и изображение хорошо переведётся и процесс травления будет быстрее и надёжнее. После того как плата протравится, необходимо снова ацетоном стереть тонер или маркер и немного потереть наждачной бумагой.



Затем берём паяльник и лудим дорожки оловом. После лужения, обязательно стираем ацетоном лишнюю канифоль, дабы избежать проблем в будущем. По желанию, можно прозвонить дорожки.

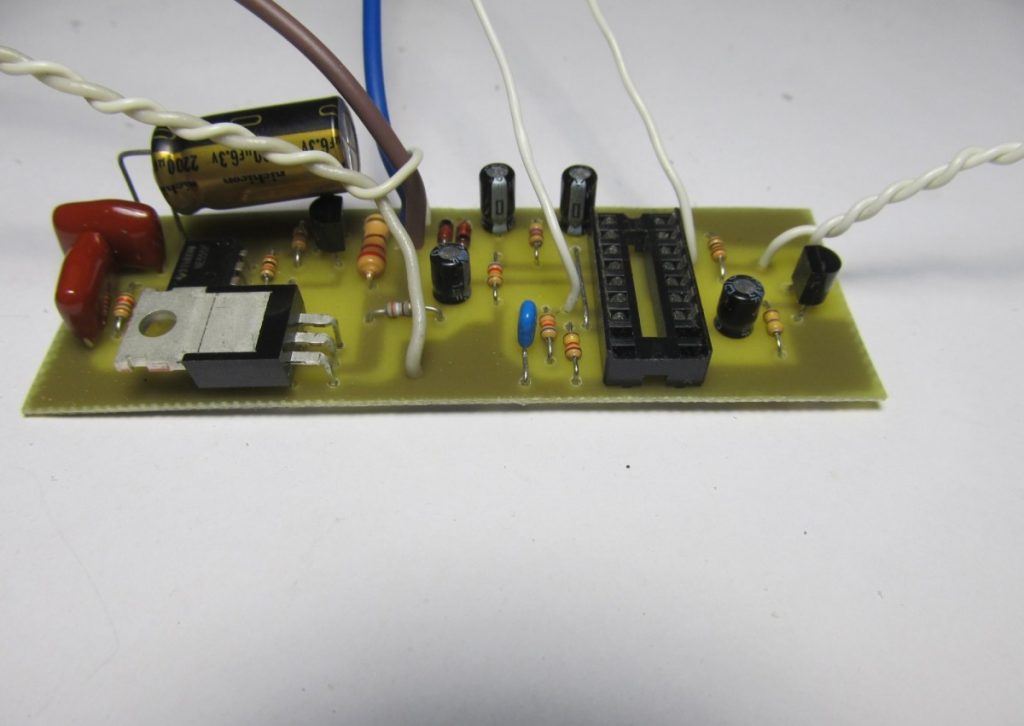

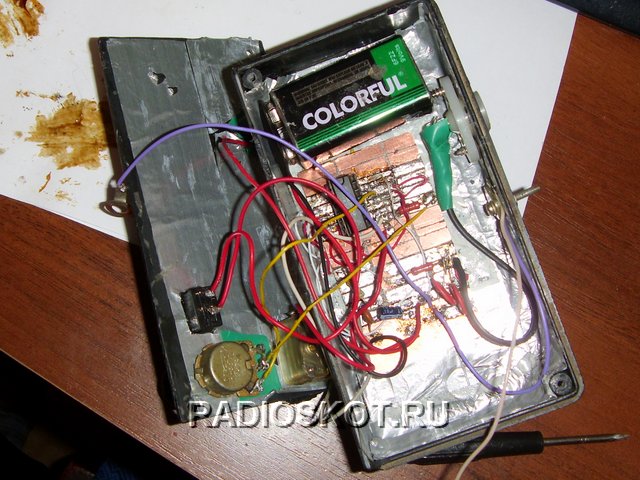

Теперь необходимо припаять все детали на плату. Для этого так же открываем печатку в программе Sprint-Layout и смотрим где какие детали располагаются. Я настоятельно советую вам, поставить панельки для микросхем, на всякий случай. Первым делом припаяйте перемычки, их в схеме 2, и одна находится под микросхемой NE555, так что если вы про неё забудете, неисправность будет найти сложно, так как я уверен, вы за эти перемычки и не вспомните! В качестве перемычки, подойдут ножки от резисторов.

Когда все детали на месте, остаётся только припаять отводы на переменные резисторы, катушку, динамик и питание.

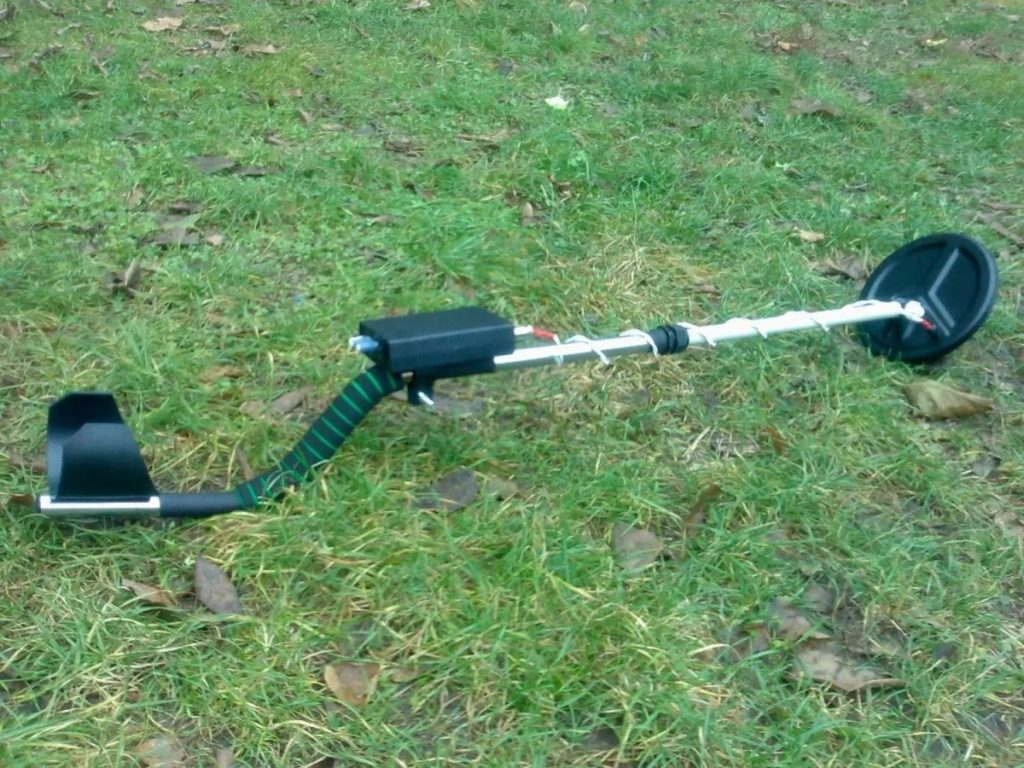

Правильно собранная схема начинает работать сразу, без каких либо настроек.

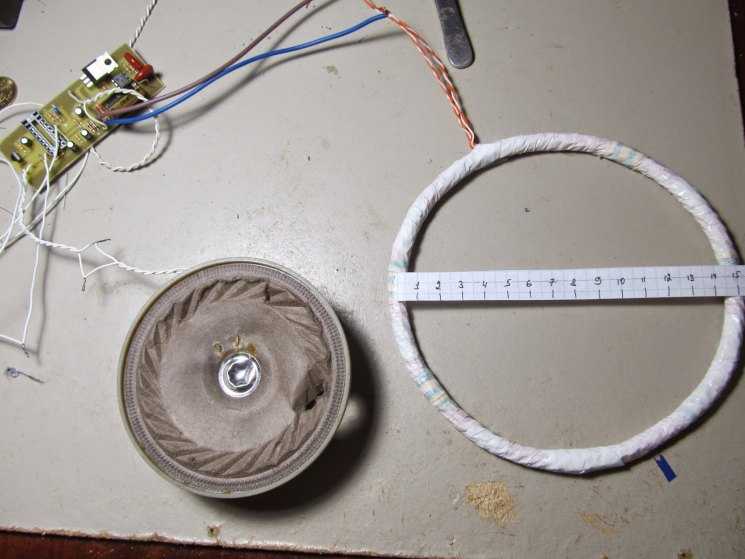

Катушка как я говорил выше, наматывается на оправе 19-22 см и содержит 25 витков. Для поиска более мелких предметов, можно намотать катушку по меньше 15 см — 17 витков или 10 см. — 13 витков. Для поиска чермета конечно лучше использовать катушку диаметром 19 см.

Хочу сказать пару слов о тональности звука. Мне он показался слишком грубым. Изменить тональность, можно путём подбора конденсатора С1, я заменил его на 47nf и звук стал более высоким.

Динамик лучше брать типа 3ГДШ TRYD 4070-02 8Ом так звук будет гораздо мощнее, я заменил старый динамик в своём металлоискателе именно на него. Так же, очень хорошо справляются и динамики от наушников.

КУПИТЬ МЕТАЛЛОИСКАТЕЛЬ ПИРАТ

Ссылку на печатную плату, а так же список деталей необходимых для сборки Пирата которые очень дёшево можно купить на AliExpress с бесплатной доставкой, находятся в конце статьи по видео!



И напоследок, видео работы металлоискателя Пират:



Все детали можно купить на AliExpress за копейки NE555P — 10 шт. | 20 шт. | 50 шт. | 100 шт. TL072 (К157УД2) — 10 шт. | 20 шт. | SMD IRF740 — Купить BC547 —  Купить BC557 — КУПИТЬ 1N4148 — КУПИТЬ Конденсатор пленочный 100nf — 100 шт. Резисторы — 300 шт. | 600 шт. Конденсаторы керамические — 300 шт. | 1000 шт. Конденсаторы электолитические — Купить Текстолит фольгированный односторонный



Файлы для скачивания:

Печатные платы и программа Sprint-Layou 6

Скачать

19+ Чертежей для металлоискателей своими руками [бесплатно] — MyMyDIY

..»> Если вы хотите собрать металлоискатель , мы вам поможем. Мы собрали список из 19 лучших чертежей металлоискателя своими руками со всего интернета.

Прокрутите наш список ниже и ознакомьтесь с бесплатными чертежами. Сборка металлоискателя своими руками может стать отличным хобби или школьным проектом. Создание собственного металлоискателя — это весело и познавательно.

Это может быть забавным проектом для молодого хакера по изучению основ электроники. А затем охотиться за закопанными сокровищами на их заднем дворе. Многие люди увлекаются поиском металла.

Вы увидите, как они размахивают своими детекторами по пляжу в поисках потерянных ожерелий и затонувших в море монет.

Многие любят его за прилив адреналина от неожиданной удачи. В то время как другие просматривают его, потому что им нравится охотиться за историей в поисках реликвий Гражданской войны, таких как старые военные револьверы.

Содержание

• 19 Схемы металлоискателя своими руками
  • 1. Проект простого металлоискателя из картона
  • 2. Схема палочки металлоискателя Arduino
  • 3. Схема простого металлоискателя для улицы Arduino
  • 4. Сборка металлоискателя для перчаток Arduino
  • 5. Самодельная конструкция металлоискателя
  • 6. Идея экологически чистого металлоискателя
  • 7. Проект металлоискателя Velleman K7102
  • 8. План ультрапортативного металлоискателя
  • 9. Чертеж самодельного металлоискателя
  • 10. Металлоискатель Energizer с батарейным питанием, сборка
  • 11. Конструкция металлоискателя с импульсной индукцией GreenPAK
  • 12. Идея металлоискателя с переработанным калькулятором
  • 13. Проект металлодетектора из переработанного смартфона
  • 14. Дешевый и простой чертеж металлодетектора
  • 15. Перчатка металлоискателя в сборе
  • 16. Самодельная конструкция детектора частоты биений
  • 17. Детектор городского поиска Идея
  • 18. Неодимовая палочка для металлоискателя Идея
  • 19. Осцилляционная палочка Колпитца Проект
• Где искать металлоискатель

19 Схемы металлоискателя своими руками

1. Проект простого металлоискателя из картона

Металлодетекторы могут быть полезны во многих ситуациях, но они, как правило, дороги. Не позволяйте этому остановить вас от поиска сокровищ.

Благодаря этому простому плану вы можете самостоятельно собрать металлический датчик. Есть список необходимых материалов, которые вам понадобятся, инструкции и видео, которые помогут вам. Возможно, самой сложной частью проекта является создание змеевика, но вы можете использовать веб-калькулятор для воздушных змеевиков.

Или купите катушку онлайн, если не хотите заморачиваться.

В качестве завершающего штриха можно сделать картонную ручку для ручного металлоискателя. Застройщик рекомендует вам прочитать все, что вы можете найти на металлоискателях, прежде чем начать.

ПОСМОТРЕТЬ СХЕМЫ

2. Схема металлоискателя Arduino

Если вы любите искать спрятанные сокровища, вам понадобится металлоискатель. Тогда вы должны взглянуть на этот бесплатный план металлоискателя. Детектор не только круто выглядит, но и имеет пять отдельных поисковых катушек.

В отличие от обычного металлоискателя, этот не использует звуки, чтобы предупредить вас о присутствии металла. Когда вы ударяете по металлу, катушка, ближайшая к объекту, загорается, чтобы вам было легче найти объект. Основная часть, которая вам потребуется, — это Arduino Nano ATmega328.

Конструктор также предоставляет вам инструкции, видео и схемы о том, как сделать металлоискатель с одной катушкой. Но он предупреждает, что вы должны быть осторожны с длиной проволоки крючка.

ПОСМОТРЕТЬ ПЛАНЫ

3.

Схема простого металлоискателя Arduino для использования вне помещений

Отличительной чертой этого металлодетектора является то, что для его питания требуется батарея на 5 В, и для него не требуется так много компонентов, как в других проектах.

Только микроконтроллер Arduino, конденсатор, резисторы, диоды, катушка металлоискателя, светодиоды и динамик. При желании вы также можете добавить наушники, чтобы вы могли слышать сигнал. Разработчик рекомендует использовать селфи-палку для крепления платы, катушки и аккумулятора, потому что она регулируемая и легкая.

Он также объяснит вам, как работают металлодетекторы и как ими правильно пользоваться. И помните, что нельзя держать катушку возле металла более пяти секунд.

ПОСМОТРЕТЬ ПЛАНЫ

4. Перчаточный металлоискатель Arduino Сборка

Если вы склонны часто терять кольца или серьги, простой металлоискатель может сэкономить вам бесчисленные часы ползания по полу.

А этот план поможет вам построить его с подробными инструкциями и полезными советами. Более того, это не обычный металлоискатель.

Плата Arduino и макетная плата установлены на перчатке, так что у вас будет личный сенсор для перчаток. Вам просто нужно подключить устройство к батарее 9 В, и вы будете готовы к поиску ювелирных изделий в кратчайшие сроки. Разработчик рекомендует использовать динамик, а не зуммер, чтобы лучше слышать звук.

Также есть видео, показывающее, как работает детектор. P.S. Если вы серьезно разбираетесь в технологиях, подумайте о том, чтобы сделать осциллограф своими руками — у него есть много полезных применений в ваших электротехнических начинаниях.

ПОСМОТРЕТЬ ПЛАНЫ

5. Самодельный металлодетектор

Самодельный металлоискатель может пригодиться во многих случаях, и за 19 шагов эта инструкция покажет вам, как его собрать.

Однако строитель предупреждает, что не стоит рассчитывать на коммерческий металлоискатель и не рассчитывать найти с его помощью золото.

Есть видео, которое объясняет почти все для тех из вас, кто не хочет утруждать себя чтением всей инструкции.

Также, если вы столкнетесь с проблемами, сборщик предоставил решения для наиболее распространенных проблем. Но имейте в виду, что он любитель электроники, так что проконсультируйтесь с профессионалом, если вы врежетесь в стену.

ПОСМОТРЕТЬ ПЛАНЫ

6. Идея экологически чистого металлоискателя

Если вам нужен металлоискатель, который поможет вам сузить круг поиска, вы можете попробовать этот план.

Металлический датчик имеет четыре катушки, которые могут определять и обнаруживать монеты на глубине около 7-10 см, поэтому, если вы потеряете ключи, например, в саду, вы сможете легко их найти. Но это не единственная особенность этого датчика.

Он оснащен цветным сенсорным экраном, автоматической калибровкой, четырьмя различными режимами экрана, перезаряжаемым блоком питания USB и возможностью регулировки частоты и пульса, чтобы вы могли настроить свой поиск.

Подробные инструкции и фотографии для всех девяти шагов, а также список всех необходимых материалов для этого смелого проекта.

ПОСМОТРЕТЬ ПЛАНЫ

7. Проект металлоискателя Velleman K7102

Для сборки этого металлоискателя своими руками вам понадобится набор Velleman K7102, припой, зуммер, батарея 9 В и некоторые инструменты.

Существуют инструкции, которые помогут вам припаять компоненты на место и сделать все, от изготовления катушек до проверки детектора.

Инструкции очень хорошо написаны, так что это может быть отличным проектом, если вы хотите лучше познакомиться с электроникой.

Однако, если вы хотите поставить зуммер, вам придется сделать это самостоятельно, потому что инструкции для этого нет. И помните, что это не профессиональный металлоискатель, поэтому не ждите от него слишком многого.

ПОСМОТРЕТЬ ПЛАНЫ

8. Сверхпортативный металлодетектор Схема

Если вы ищете способ собрать дешевый металлоискатель, то этот план для вас. Вам понадобится NE555, катушка 1 мГн, конденсаторы, динамик, кнопочный переключатель и 9батарея В. При желании вы можете получить 3-миллиметровый светодиодный индикатор, показывающий, когда устройство ищет, потенциометр для регулировки громкости и конденсатор 330R.

Еще одна замечательная особенность этого ручного металлоискателя заключается в том, что он ультрапортативен и его можно брать с собой куда угодно.

Вы можете приклеить схему внутри старого контейнера из-под зубной пасты, приклеив катушку сверху. Затем вам нужно только нажать кнопку, и вы готовы к поиску металла.

ПОСМОТРЕТЬ ПЛАНЫ

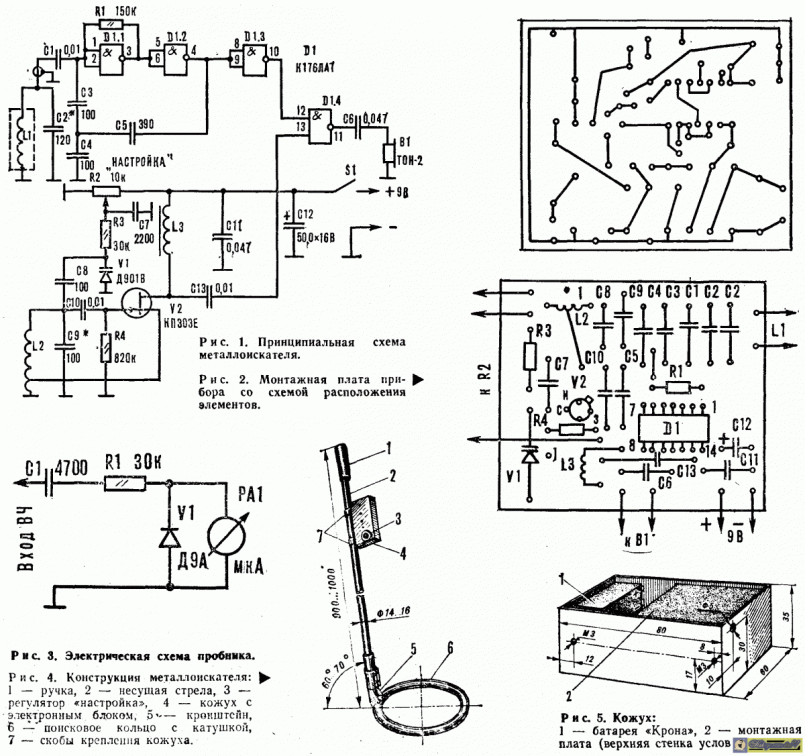

9. Чертеж самодельного металлодетектора

Понимание того, как работают металлодетекторы и как лучше всего их собрать, может оказаться трудным для человека, плохо разбирающегося в электронике.

Вот почему производитель этого самодельного металлоискателя стремится предоставить вам точные измерения и ответить на любые ваши вопросы.

Хорошо написанные инструкции по сборке катушки и несколько советов для начинающих электронщиков. Внимательно прочтите их, прежде чем приступить к сборке детектора. Для ручки можно использовать трубу ПВХ.

ПОСМОТРЕТЬ ПЛАНЫ

10. Металлоискатель Energizer с батарейным питанием Сборка

Сборка дешевого металлоискателя не такая невозможная задача, как может показаться. Всего за два шага вы можете создать простой металлический датчик.

На пляже не сработает, но можно использовать для поиска мелких металлических предметов по дому. Вам понадобится батарея 9 В, разъем для батареи 9 В, резистор 100 Ом, светодиоды, переключатель и металлический датчик. Производитель советует протестировать все компоненты перед их пайкой.

Есть видео, в котором показано, как работает металлоискатель, и есть схема сборки схемы.

ПОСМОТРЕТЬ ПЛАНЫ

11. Конструкция металлоискателя с импульсной индукцией GreenPAK

Вы ищете план по созданию металлодетектора с импульсной индукцией? Тогда вам повезло. Эта конструкция поможет вам сделать датчик пульса за пять подробных шагов.

Преимущество этого импульсного детектора в том, что он работает с цветными металлами.

Кроме того, вы можете использовать его под водой. Чтобы построить его, вам понадобится комплект разработчика GreenPAK для создания собственной ИС, чтобы вы могли управлять своим металлодетектором PI. Есть инструкции и диаграммы, которые помогут вам, а также несколько видеороликов, которые вы можете посмотреть, чтобы получить представление о процессе.

ПОСМОТРЕТЬ ПЛАНЫ

12.

Переработанный калькулятор Идея металлоискателя

Вы можете подумать, что это невозможно, но вы можете сделать портативный металлоискатель, используя калькулятор.

Вам также понадобится AM-радио и кассета, вот и все. Вы просто скрепляете радио и калькулятор вместе, и все готово.

Калькулятор начинает издавать звуковой сигнал, когда вы приближаетесь к любому металлу. Однако некоторые пользователи попробовали этот план и заявили, что он вообще не работает и что это пустая трата времени и денег. Поэтому внимательно прочитайте все сверху донизу, прежде чем пытаться выполнить этот план металлоискателя.

ПОСМОТРЕТЬ ПЛАНЫ

13. Проект металлодетектора из переработанного смартфона

Для тех из вас, кто не хочет возиться со сложными конструкциями и не разбирается в электронике, этот металлоискатель как раз то, что нужно.

Преимущество в том, что вам не придется заниматься пайкой или сборкой. Фактически, единственное, что вам нужно сделать, это загрузить приложение на свой телефон, и вы можете использовать его как простой металлический датчик.

Но в чем секрет? Что ж, приложение использует встроенные магнитные датчики на вашем телефоне, и когда вы перемещаете телефон, магнитное поле будет колебаться.

Приложение доступно как для IOS, так и для Android, но оно не будет работать, если магнитные датчики в вашем смартфоне сломаны или повреждены.

ПОСМОТРЕТЬ ПЛАНЫ

14. Чертеж дешевого и простого металлоискателя

Чтобы сделать этот дешевый металлоискатель, вам понадобится микросхема 555, которую вы легко найдете. Также потребуются резистор 47к, два конденсатора 2,2 мкФ, конденсатор 10 мкФ, катушка индуктивности 10 мкГн, динамик и блок питания — от 6 до 12 В. магниты. Однако строитель не вдается во многие детали процесса строительства, поэтому этот план больше подходит для тех, кто хорошо знаком с электроникой и металлоискателями.

ПОСМОТРЕТЬ ПЛАНЫ

15. Перчатка металлоискателя Сборка

Было бы круто иметь перчатку, которая работает как металлоискатель, верно? Что ж, теперь вы можете получить его благодаря этому плану. Однако инструкции по сборке этого перчаточного металлоискателя нет. Единственное, что у вас есть, это видео, так что убедитесь, что вы внимательно смотрите его.

Вам понадобится перчатка без пальцев и небольшой металлоискатель, который вы собираетесь подключить к перчатке. Этот план идеально подходит для тех из вас, кто любит экспериментировать.

ПОСМОТРЕТЬ ПЛАНЫ

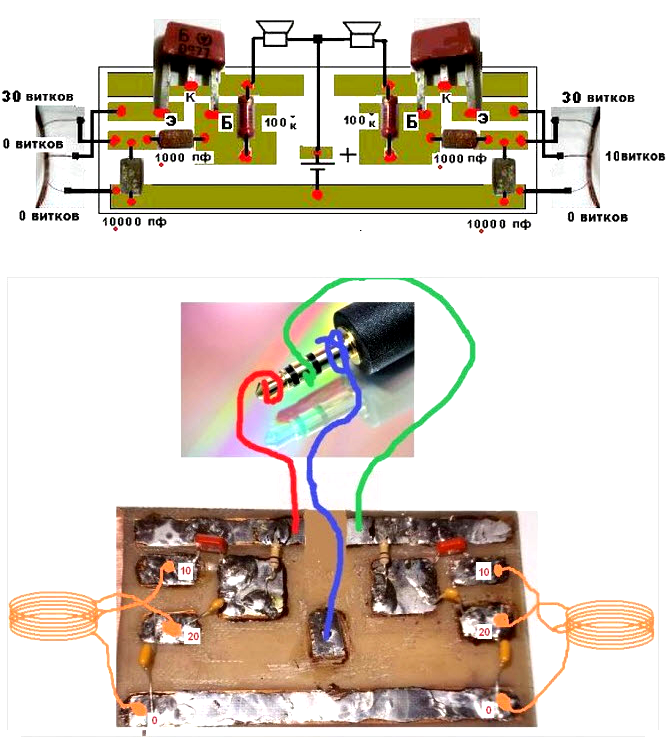

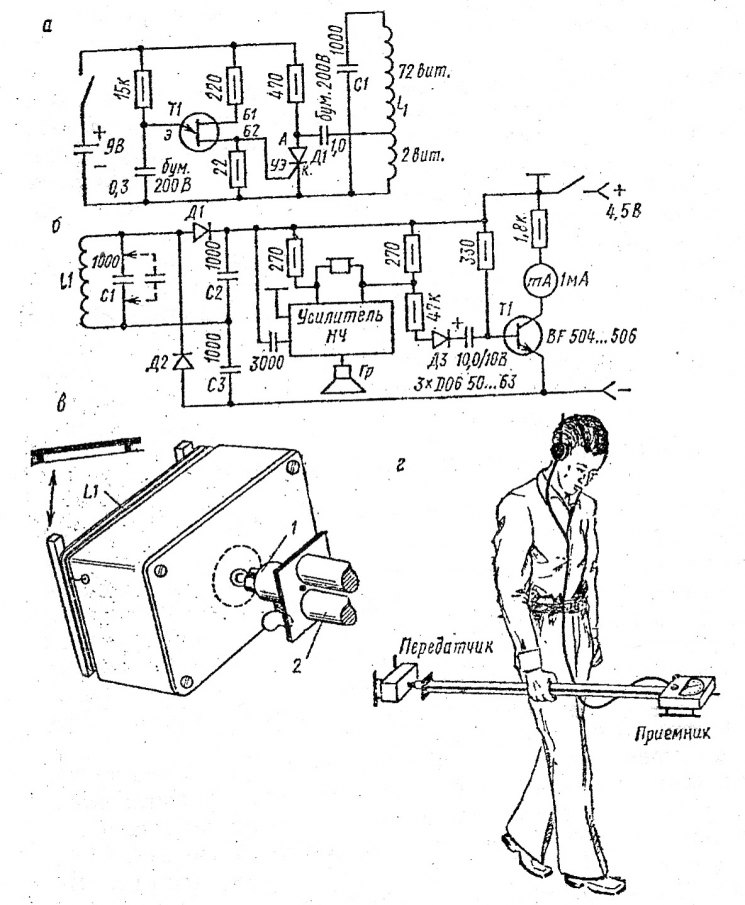

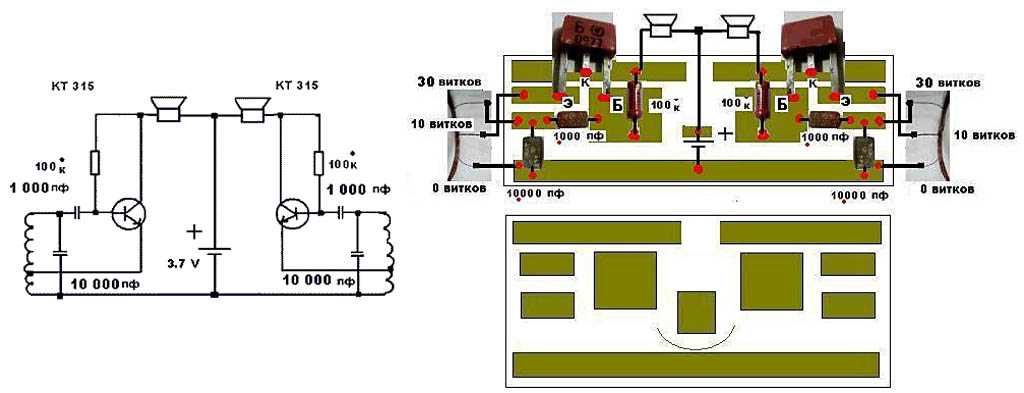

16. Самодельная конструкция детектора частоты биений

Что такое металлоискатели BFO? Ну, это детекторы с двумя генераторами, производящими радиочастоту.

И вы можете использовать этот план, чтобы построить детектор BFO. Вам просто нужен источник питания (например, батарея 9 В), конденсаторы, резисторы, транзисторы и 8-омный динамик.

Все эти детали можно найти, разобрав транзисторный радиоприемник. Если вы хотите, вы также можете использовать наушники вместо динамика, чтобы лучше слышать сигнал. Существует множество инструкций по изготовлению схем и катушек, а также несколько советов для новичков в электронике.

ПОСМОТРЕТЬ ПЛАНЫ

17. Детектор городской разведки Идея

Мечтаете найти нефть на своем участке? Тогда эта конструкция датчика может пригодиться и однажды помочь вам осуществить вашу мечту.

Он оснащен модифицированным металлоискателем с датчиком горючих газов, который позволит вам сканировать землю и находить очаги нефти и токсинов. И все это не будет стоить вам целое состояние — доработать детектор можно менее чем за 100 долларов.

Вам просто нужен бывший в употреблении металлоискатель, детектор горючих газов TIF 8800, калибровочная проволока, некоторые инструменты, и вы готовы начать. Есть подробная инструкция, как снять металлический датчик, а потом поставить на его место газовый.

ПОСМОТРЕТЬ ПЛАНЫ

18. Неодимовый металлоискатель Палочка Палочка Идея

Возможно, вы слышали, что сборка металлоискателя сложна и требует большого мастерства. Что ж, тогда вы еще не видели эту конструкцию датчика, которая поразит вас своей простотой. Вам просто понадобится неодимовый магнит (можно найти на жестком диске), винт, гайка, ручка от зонта и кабельные стяжки.

Конечно, вы не можете ожидать, что это простое устройство будет работать как металлоискатель, так что не отправляйтесь на поиски сокровищ. Но он прекрасно работает с болтами и винтами, и он идеально подойдет тем из вас, кто склонен терять крошечные металлические детали во время работы.

ПОСМОТРЕТЬ ПЛАНЫ

19. Проект Colpitts Oscillator Wand

Этот бесплатный проект детектора поможет вам построить металлоискатель на основе Arduino, который может быть более полезным, чем традиционный металлоискатель BFO.

Строитель использует игрушечный сорняк для размещения деталей металлоискателя. Он имеет триггерную кнопку, боковую кнопку для установки фиксированной частоты, батарейный отсек, динамик, двигатель со светодиодами и круглую головку. Металлоискатель также имеет несколько настроек чувствительности, потому что производитель добавляет потенциометр.

На самом низком уровне он может собирать банки, железные инструменты и другие крупные предметы, которые находятся в нескольких дюймах от катушки. При максимальной настройке детектор может обнаруживать мелкие предметы, такие как ключи, болты и монеты. Есть подробные инструкции по процессу сборки, включая видео и пояснения о том, как работает металлоискатель.

ПОСМОТРЕТЬ ПЛАНЫ

Куда пойти Металлоискатель

..»> Если вы ищете спрятанные сокровища с помощью нового металлоискателя, сделанного своими руками, ознакомьтесь с приведенным ниже списком. Он содержит множество различных областей, куда можно отправиться, если вы хотите что-то найти с помощью металлоискателя.

Где найти металлодетектор
Парки
Школьные дворы
Детские площадки
Выставочный комплекс
Места для пикника
Автопарки для отдыха
Парки развлечений
Карнавальные площадки
Места для купания, такие как озера и реки
Приморские пляжи
Песчаные, грязные или травяные стоянки
Старые домашние сайты
Сайты старой школы
Детские летние лагеря
Рыбацкие лагеря
Охотничьи лагеря
Под трибунами и трибунами
Под подъемниками
Погосты
Старые военные базы
Старые кемпинги
Придорожные прилавки с продуктами
Вокруг любой курортной зоны
Серийный автомобиль Speedway
Малый цирк
Зимние места для катания на санках
Маршрут грузовика с мороженым
Старая железная дорога Железнодорожные линии
Реки и водные пути
Городские стоки
Зоны общественного просмотра аэропорта
Автобусные остановки / обочины
Зеленые участки в целом

MyMy Team

Привет, меня зовут Елена Кулидж. Я энтузиаст DIY, который любит строить забавные чертежи по дереву. Эти чертежи «сделай сам» — это забавные хобби-проекты для энтузиастов или даже более продвинутых строителей, которые хотят создавать такие вещи, как двухъярусные кровати, приставные столики или даже коробку для уток!

Как работают металлодетекторы. Объясните это. Материал

Крис Вудфорд. Последнее обновление: 9 мая 2022 г.

Бип-бип! Бип-бип! Есть ли что-нибудь более захватывающее, чем обнаружение сокровищ? Миллионы людей во всем мире имеют весело использовать металлоискатели, чтобы обнаружить ценные реликвии похоронены под землей. Точно такая же технология работает в нашей армии. и службы безопасности, помогая сохранять мир в безопасности, раскрывая ружья, ножи и закопанные мины. Металлоискатели основаны на наука об электромагнетизме. Давайте узнаем, как они работают!

Фото: Морской пехотинец США использует металлоискатель Garrett для поиска спрятанного оружия. Фото Тайлера Хилла предоставлено Корпусом морской пехоты США.

Содержание

1. Когда магнетизм встретился с электричеством
2. Как электромагнетизм питает металлоискатель
3. Как работают металлодетекторы
4. Какие существуют типы металлодетекторов?
5. На какую глубину может проникнуть металлоискатель?
6. Где используются металлодетекторы?
7. Кто изобрел металлоискатели?
8. А как насчет неметаллических детекторов ?
9. Узнать больше

Когда магнетизм встретился с электричеством

Если вы когда-нибудь делали электромагнит, намотав катушку из проволоки вокруг гвоздя и подключив его к батарее, вы узнаете, что магнетизм и электричество подобны пожилая супружеская пара: когда бы вы ни нашли одного, вы всегда найдете другого, не очень далеко.

Мы находим практическое применение этой идее каждую минуту каждого дня. Каждый раз, когда мы используем электроприбор, мы полагаемся на близкое Связь между электричеством и магнетизмом. Электричество, которое мы используем поступает от электростанций (или, все чаще из возобновляемых источников как ветряные турбины) и это сделано генератор, который на самом деле просто большой барабан с медной проволокой. Когда провод вращается с большой скоростью через магнитное поле внутри него «волшебным образом» генерируется электричество — и мы можем использовать эту силу в наших собственных целях. Электрические приборы используем (во всем, от стирки машины к пылесосам) содержат электродвигатели, которые работают в точности противоположным образом. генераторы: по мере того, как электричество поступает в них, оно генерирует изменяющееся магнитное поле в катушке провода, которое давит на поле постоянный магнит, и это то, что заставляет двигатель вращаться. (Ты можешь найти подробнее об этом в нашей статье об электродвигателях.)

Фото: Гениальный физик Джеймс Клерк Максвелл. Фото из общественного достояния предоставлено Wikimedia Commons.

Короче говоря, вы можете использовать электричество для создания магнетизма и магнетизма производить электричество. Фантастически умный шотландский физик по имени Джеймс Клерк Максвелл (1831–1879) подытожил все это в 1860-х годах. когда он выписал четыре обманчиво простые математические формулы (теперь известные как уравнения Максвелла). Один из них говорит, что всякий раз, когда есть изменяющееся электрическое поле, вы также получаете изменяющееся магнитное поле. Другой говорит, что когда есть изменяющееся магнитное поле, вы получаете изменяющееся электрическое поле. На самом деле Максвелл говорил, что электричество и магнетизм — две части одного и того же: электромагнетизм. Зная это, мы можем точно понять, как металл детекторы Работа.

Фото: Этот усовершенствованный проходной детектор разработан в Тихоокеанской северо-западной национальной лаборатории использует визуализацию волн для обнаружения пластикового и керамического оружия. не улавливаются обычными металлоискателями. Фото предоставлено Министерством энергетики США.

Как электромагнетизм питает металлоискатель

Различные металлоискатели работают по-разному, но вот наука, стоящая за одним из более простых видов. Металлоискатель содержит моток проволоки (обернутый вокруг круглой головки на конце ручка), известная как передающая катушка. Когда электричество течет через вокруг катушки создается магнитное поле. Когда вы подметаете детектор над землей, вы заставляете магнитное поле двигаться вокруг слишком. Если вы перемещаете металлоискатель над металлическим объектом, движущийся магнитное поле воздействует на атомы внутри металл. На самом деле, это меняет то, как электроны (крошечные частицы «вращаются» вокруг эти атомы) движутся. Теперь, если у нас есть изменяющееся магнитное поле в металл, призрак Джеймса Клерка Максвелла говорит нам, что мы также должны иметь электрический ток движется туда же. Другими словами, металлоискатель. создает (или «индуцирует») некоторую электрическую активность в металле. Но затем Максвелл рассказывает нас интересует еще кое-что: если у нас есть электричество, движущееся в кусок металла, он также должен создавать некоторый магнетизм. Итак, когда вы перемещайте металлоискатель над куском металла, магнитное поле исходящий от детектора, вызывает появление другого магнитного поля вокруг металл.

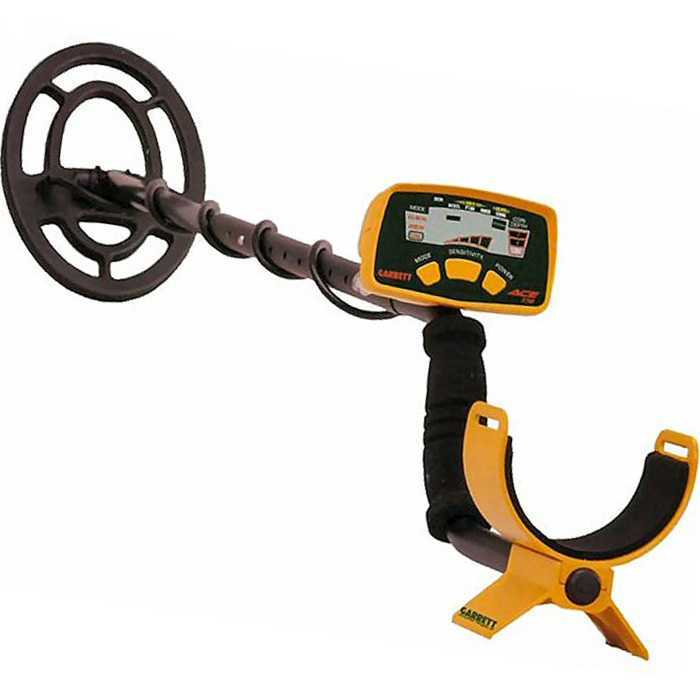

Произведение искусства: Компактный металлоискатель в современном стиле был изобретен Чарльзом Гарреттом в начале 1970-х годов. Вы можете ясно видеть две катушки (которые я покрасил в красный и синий цвета). Коробка (оранжевая) в верхней части рукоятки (зеленая) содержит схему управления, включая батарею (не показана), громкоговоритель (24), переключатель громкости (27), регулятор чувствительности (28) и переключатель включения/выключения ( 29). Эта иллюстрация взята из патента США № 3 662 255 Чарльза Гаррета, выданного в 1972 г. с любезного разрешения Управления по патентам и товарным знакам США.

Детектор улавливает второе магнитное поле вокруг металла. Металлоискатель имеет вторую катушку провода в головке (известную как приемная катушка), которая подключена к цепи, содержащей громкоговоритель. Когда вы перемещаете детектор о над куском металла, магнитное поле, создаваемое металлом, прорезает катушку. В настоящее время если вы перемещаете кусок металла через магнитное поле, вы делаете через него течет электричество (помните, так работает генератор). Итак, когда вы перемещаете детектор по металлу, течет электрический ток. через катушку приемника, вызывая щелчок или звуковой сигнал громкоговорителя. Привет вуаля, металлоискатель сработал, и вы что-то нашли! Чем ближе вы перемещаете катушку передатчика к куску металла, тем сильнее магнитное поле, создаваемое в нем катушкой передатчика, тем сильнее магнитное поле, которое металл создает в приемной катушке, тем больше ток, который течет в громкоговоритель, и тем громче шум.

Итак, спасибо, Джеймс Клерк Максвелл, за то, что помог нам понять, как работают металлодетекторы, используя электричество для создания магнетизма, который создает больше электричества где-то еще.

Какие существуют типы металлодетекторов?

Как мы видели выше, магнитные поля создаются изменяющимися электрическими полями, которые колеблются с определенной частотой. частота. Различные частоты дают лучшие или худшие результаты в зависимости от того, металл, который вы ищете, как глубоко в земле вы ищете, из какого материала сделана земля (песок или почва или что-то еще) и так далее.

Хотя все металлоискатели работают примерно одинаково, преобразовывая электричество в магнетизм и обратно. опять же, они бывают трех основных типов. Самые простые подходят для всех видов универсальных металлоискатель и кладоискатель. Они называются детекторами VLF (очень низкая частота) , потому что они используют единая фиксированная частота обнаружения обычно составляет около 6–20 кГц (обычно менее 30 кГц).

Фото: Этот складной миноискатель VLF (Vallon VMW1 армии США) можно использовать на суше или под водой на глубине до 30 м (100 футов). Фотография Кимберли Трамбулл предоставлена ​​армией США, опубликована на Викискладе.

Вы также встретите детекторы PI (импульсной индукции) , которые используют более высокие частоты и импульсные сигналы. Как правило, они могут улавливать предметы глубже в земле, чем детекторы ОНЧ, но они не так разборчивы и не так разборчивы. ничего подобного, как обычно используется. Третий тип известен как детектор FBS (полнодиапазонный спектр), который одновременно использует несколько частот, так что, по сути, это немного похоже на одновременное использование нескольких слегка по-разному настроенных детекторов.

Фото: Разминирование. Этот армейский миноискатель (CyTerra AN/PSS-14) сочетает в себе сверхчувствительный импульсный металлодетектор и георадар (GPR) в одном устройстве. портативный блок. Он может обнаруживать мины с низким содержанием металла и различать металл мины, нерелевантный металлический мусор и почву с высоким содержанием металла. Фотография предоставлена ​​армией США, опубликована на Flickr по лицензии Creative Commons (CC BY 2.0).

Насколько глубоко проникнет металлоискатель?

Точного ответа на этот вопрос, к сожалению, нет, потому что он зависит от всевозможных факторов, в том числе:

• Размер, форма и тип закопанного металлического предмета: более крупные предметы легче обнаружить на глубине, чем мелкие.
• Ориентация объекта: объекты, закопанные горизонтально, как правило, легче найти, чем те, которые закопаны концами вниз, отчасти потому, что это создает большую целевую область, а также потому, что это делает закопанный объект более эффективным при отправке сигнала обратно к детектору. .
• Возраст объекта: вещи, которые долгое время были закопаны, с большей вероятностью окислились или подверглись коррозии, что затрудняет их поиск.
• Природа почвы или песка, которые вы ищете.
• Тип детектора и частота (или частоты), которые он использует.

Обычно металлоискатели работают на максимальной глубине около 20–50 см (8–20 дюймов).

Где используются металлодетекторы?

Металлоискатели используются не только для поиска монет на пляже. Ты их можно увидеть в проходных сканерах в аэропортах (предназначенных для остановки люди с оружием и ножами в самолеты или в другие безопасные местах, таких как тюрьмы и больницы) и во многих видах научных исследовательская работа. Археологи часто осуждают неподготовленных людей, использующих металл. детекторы для нарушения важных артефактов, но при правильном и С уважением, металлоискатели могут быть ценными инструментами в исторических исследованиях.

Фото: этот металлоискатель стержневого типа, называемый SuperScanner и изготовленный Garrett Metal Detectors, используется для проверки посетителей медицинской клиники в Афганистане. Он работает от встроенной 9-вольтовой батареи, которая обеспечивает около 60 часов непрерывной работы. Если вы найдете металл, детектор сообщит вам об этом комбинацией мигающих светодиодов и трели. Его длина составляет 42 см (16,5 дюйма), а вес — 500 г (17,6 унции). Такие детекторы стоят около 200 долларов (100 фунтов). Фото Кристофера Адмира предоставлено армией США.

Кто изобрел металлоискатели?

Металлоискатели, по-видимому, восходят к расстрелу президента США Джеймса А. Гарфилда в июле 1881 года. Одна из пуль, направленных в президента, застряла внутри его тела, и ее не удалось найти. Пионер телефонии Александр Грэм Белл быстро собрал электромагнитное устройство для обнаружения металла, названное индукционными весами, основанное на более раннем изобретении немецкого физика Генриха Вильгельма Дава. Хотя пуля не была найдена, а президент позже умер, устройство Белла работало правильно, и многие люди считают его самым первым электромагнитным локатором металла.

Рисунок: Слева: Найдите пулю! На этом зарисовке Уильяма А. Скинкла из иллюстрированной газеты Фрэнка Лесли от 20 августа 1881 г. показано довольно много врачей (!) использующих индукционные весы Белла, чтобы найти пулю, затерявшуюся в теле президента. В комнате слева находится оборудование на столешнице, которое помечено как «прерыватель», «конденсатор» и «батарея» (коробки в задней части стола). Вы можете просто разглядеть провода, которые тянутся от нижней части изображения к кровати президента справа. Предположительно Александр Грэм Белл — это бородатый мужчина, разговаривающий по телефону справа? С разрешения Библиотеки Конгресса США.

Портативные металлоискатели были изобретены немецким инженером-электроником Герхардом Фишером (которое он также произносил как «Фишер»), когда жил в Соединенных Штатах, и в январе 1933 года он подал заявку на патент на эту идею. Он назвал свое изобретение Металлоскоп. — «метод и средства для указания наличия закопанных металлов, таких как руда, трубы и т. п.» — и вы можете видеть это на рисунке здесь. В том же году он основал исследовательскую лабораторию Fisher, которая и по сей день остается ведущим производителем металлоискателей. Доктор Чарльз Л. Гарретт, основатель Garrett Electronics, первым изобрел современные электронные металлодетекторы в начале 19 века.70-е годы. После работы в НАСА над программой посадки на Луну «Аполлон» Гарретт обратил внимание на свое хобби — любительскую охоту за сокровищами — и его компания произвела революцию в этой области, представив ряд инноваций, в том числе первый компьютеризированный металлоискатель с цифровой обработкой сигнала, запатентованный в 1987 году.

Произведение: Металлоскоп, запатентованный Герхардом Фишером (Fisher) в 1937 году, который я раскрасил, чтобы за ним было легче следить. Катушка передатчика находится в красной рамке спереди; катушка приемника находится в синей коробке сзади. Передатчик использует неслышимые сигналы частотой 30 000 Гц; приемник посылает звуковые сигналы (с частотой около 500 Гц) в наушники, как в современном металлоискателе. Катушки передатчика и приемника установлены под прямым углом друг к другу, поэтому приемник не принимает сигналы непосредственно от передатчика. Работа предоставлена ​​Управлением по патентам и товарным знакам США.

Как насчет

неметаллических детекторов ?

Охотники за сокровищами всегда будут ценить подобные металлоискатели, потому что исторически ценные вещи обычно делались из металла. Но в мире безопасности уже недостаточно полагаться на металлодетекторы как на нашу единственную линию. защита. Люди, которым нравится проносить оружие контрабандой через охрану, например, хорошо осведомлены что им придется пройти через металлоискатели, и они, вероятно, попробуют альтернативы, такие как керамика, ножи из пластика или углеродного волокна. Хотя уважаемые производители прилагают все усилия, чтобы обеспечить наличие мелких металлических деталей в рукояти «неметаллических» ножей, именно по этой причине ничто не мешает наточить кусок пластмассы до импровизируйте нож, как неоднократно делала полиция найденный. Как же тогда мы обнаруживаем неметаллические угрозы?

Одним из решений, принятых в аэропортах, является использование сканеров миллиметрового диапазона (MMS) для обнаружения металлических и неметаллических объектов. По сути, они работают как более безопасные версии рентгеновских аппаратов: волны проходят через одежду, но отражаются нашими телами, а любое спрятанное оружие (металлическое или иное) отображается в виде картинок на экране. Рентгеновские аппараты используют очень мощное излучение (с длиной волны примерно в нанометры или миллиардные доли метра), которое может быть опасным, если ваше тело поглощает слишком много излучения. Как следует из их названия, сканеры миллиметрового диапазона используют гораздо более длинные волны размером 1–10 мм (примерно в 10 раз меньше, чем микроволны, отправляемые и принимаемые мобильными телефонами), которые составляют значительно ниже по интенсивности, а значит и поза небольшой или нулевой риск для здоровья людей.

Узнайте больше

На этом сайте

• Электричество
• Магнетизм
• Металлы
• Рентгеновские лучи

На других веб-сайтах

• Свод практических правил ответственного поиска металлов. Хотя приведенные здесь разумные рекомендации написаны для Великобритании, они применимы в большей степени и в других странах, но обязательно узнайте о законах или правилах, применимых конкретно к вашей области. .
• Обнаружение предметов, спрятанных на человеке или внутри тела: краткий обзор некоторых передовых технологий обнаружения, разработанных Национальным институтом юстиции США, включая радар миллиметрового диапазона (ммВт) и ультразвук.
• Глава 3: Обнаружение металлов. Этот полезный (хотя и немного устаревший) обзор 1999 года взят из отчета Министерства юстиции США «Надлежащее и эффективное использование технологий безопасности в школах США». -металлодетекторы и рентгеновские сканеры багажа. [Архивировано через Wayback Machine]

Книги

• Библия металлоискателей: полезные советы, советы экспертов и секреты инсайдеров для поиска спрятанных сокровищ, Брэндон Нейс. Улисс Пресс, 2016.
• Обнаружение металлов и археология Сьюзи Томас, Питер Стоун. Издательство Гринлайт, 2012.
• Руководство для начинающих по поиску металлов Джулиана Эван-Харта и Дэйва Стаки. Издательство Гринлайт, 2012.
• «Городской охотник за сокровищами: практическое руководство для начинающих» Майкла Чаплана. Square One Publishers, Inc., 2005.
• Расширенный справочник по современным металлодетекторам Чарльза Гарретта. Ram Publishing, 1985. Старая книга, но достойная внимания, так как она написана самим Чарльзом Гарреттом.

Артикул

• Металлодетекторы – норма в школах и на стадионах. Капитолии штатов? «Не так много» Алана Блиндера. The New York Times, 14 апреля 2018 г. Сканирование системы безопасности вовсе не так распространено, как вы думаете.
• Радость поиска металла — это не только сокровище Дэйва Криспа. The Guardian, 29 августа., 2014. Металлоискатель связывает людей с прошлым, утверждает один энтузиаст.
• Робот берется за обнаружение наземных мин, пока люди остаются очень-очень далеко, Эван Акерман. IEEE Spectrum, 23 января 2014 г. Краткий обзор робота, который может находить мины с помощью георадара и металлоискателя.
• Археология и поиск металлов, Алекс Хант. BBC News, 17 февраля 2011 г. Могут ли профессиональные археологи и любители металлодетекторов работать бок о бок?
• [PDF] Система обнаружения мин AN/PSS-14 предлагает улучшенные противоминные возможности, Келлин Д. Риттер, US Army AL&T, январь-март 2007 г. Интересная статья о разработке комбинированного металлоискателя AN/PSS-14 и георадара выше.

Патенты

Если вас интересуют технические подробности, ознакомьтесь со следующими патентами:

• Патент США 2 066 561: Металлоскоп Герхарда Р. Фишера. Запатентован 5 января 1937 г. (подана 16 января 1933 г.).
• Патент США 3 662 255: Устройство для обнаружения скрытых или закопанных металлических тел и стабильный индуктор, используемый в таких детекторах Чарльзом Л. Гарреттом. Запатентован 2 мая 1972 г. (подана 13 апреля 1970 г.
