Как сделать металлоискатель своими руками

Многие любители поиска сокровищ, и просто люди пытающиеся сэкономить, задаются вопросом как сделать металлоискатель своими руками. Мы же сразу отметим, что из подручных средств можно сделать любительское устройство металлодетектора по своим характеристикам намного уступающее профессиональным приборам. Хоть что бы как то наблизится по уровню поиска к ним, нужно как минимум хорошо знать радиотехнику, разбираться в схемотехнике и затратить намного больше времени и средств чем предлагается нами в этой статье. Мы же приводим инструкцию о том, как сделать самый простой металлоискатель в домашних условиях своими руками. По этому, не стоит ожидать от него чего то большего чем выявление небольших металлических объектов на (или) неглубоко в земле. Самодельный металлоискатель также годится как прибор для развлечения с детьми, обнаружения гаек, гвоздей, монеток. Для более серьезных целей следует купить металлоискатель профессионального типа. Прежде чем переходить хоть к каким-то действиям, что бы сделать металлоискатель своими руками нужно понимать, что же он собою являет и по каких принципах работает.

Подавляющее большинство металлоискателей независимо от типа имеют схожую конструкцию. По этому, предложенные нами методы создания металлоискателя своими руками отличаются только отчасти. Профессиональный металлоискатель состоит из нескольких частей: ручки которая приспособлена для комфортного ношения и детектирования, самого детектора – зачастую им служит котушка и коробки управления в которую входит аккумулятор, микродинамик, плата или микропроцессор.

Принцип работы металлоискателя

Металлоискатели любой сложности для обнаружения металла работают на эффекте смены магнитного поля испускаемого котушкой детектором. Магнитное поле поисковой котушки направляется в землю, и при проведении котушкой над металлическим объектом меняет свою тональность.

Эти перемены улавливаются второй котушкой которая сообщает также про находку через тональный сигнализатор. Таким образом, в непосредственной близости с металлическим объектом из за эффекта магнитного притяжения меняется тональность поля которую мы и регистрируем. Также, становится очевидным тот факт что чем больше поисковая котушка тем мощнее будет прибор. Но, для обнаружения мелких объектов предпочтительно иметь одновременно мощную но маленькую котушку, такое сочетание практически невозможно сделать в металлоискателе своими руками. Как видим для создания металлоискателя нужно в первую очередь сделать поисковую головку – детектор, который и будет улавливать сигнал. Мы предлагаем две простые но работающие инструкции для создания самого простого металлоискателя своими руками из подручных средств.

Как сделать металлоискатель своими руками из радиоприемника

Для этого нам понадобится радиоприемник работающий в AM диапазоне. Помимо него также нужно использовать бытовой калькулятор. Эти два устройства и будут аналогом детектора металлоискателя. Главное закрепить эти два прибора в непосредственной близости друг от друга на плоской твердой поверхности. Этой поверхностью может служить фанера или пластик. Также, важно зафиксировать устройства с помощью скотча или изоляционной ленты. В качестве плоской твердой поверхности из подручных материалов лучше всего подойдет коробка от компакт-диска. И так, мы вплотную подошли к вопросу

как сделать металлоискатель используя радиоприемник. Следуем нескольким шагам:

Прикрепляем скотчем или изолентой радиоприемник на внутренней стороне створки от CD-диска
Аналогично на второй створке прикрепляем калькулятор
Включаем радиоприемник и настраиваем его на самую высокую частоту AM диапазона. Но так, что бы не было слышно сигнала от радиостанций. Стараемся сделать максимально громкий звук.
Включаем калькулятор
Складываем коробку от компакт-диска

Немного разводим створки коробки от CD что бы добиться оптимального качества звука.
Проверяем металлоискатель – подносим к любому металлическому объекту и слышим громкий звук.
Полученную поисковую систему для удобства можно прикрепить к палке или самодельному держателю

Отлично. Мы получили рабочий прибор, то есть сделали металлоискатель, используя только подручные материалы и собственные руки. В качестве источника магнитного поля в этой схеме мы используем калькулятор, а приемником сигнала служит радиоприемник. Магнитное поле калькулятора влияет на выходной сигнал радиоприемника таким образом, что мы слышим характерные звуки в виде треска. Если возле калькулятора обнаружится металлический объект, то сигнал на выходе приемника исказится и мы зафиксируем это искажение на слух. Вместо радиоприемника можно использовать другие подручные средства, например – компакт-диски. Рассмотрим второй метод создания металлоискателя в домашних условиях.

Как сделать металлоискатель своими руками с помощью дисков

Как и в первом случае, тут мы тоже используем калькулятор, но в качестве приемника сигнала будет использована пара обычных дисков, батарея на 9 Вольт и наушники для фиксации звука.

И так, если Вам интересно как сделать металлоискатель с помощью дисков, то следуйте таким простым шагам:

Ножницами отрезаем штепсель наушников и оголяем два провода. Получаем два медных провода разных цветов (допустим красного и синего)
Берем CD диск и с помощью суперклея приклеиваем один из пары проводов (пусть будет синий) на его пишущую поверхность
Таким же образом но только на DVD диск приклеиваем уже красный провод. Получаем два диска от которых идут два разных провода от наушников.
Надежно прикрепляем провода к дискам изолентой или скотчем
Берем батарейку на 9V и присоединяем синий провод от наушников к минусу, красный к плюсу.

Получаем конструкцию в виде двух дисков от которых идут разные провода также присоединены к батарее
Берем калькулятор и прикрепляем его с помощью изоляционной ленты на CD диск
Кладем DVD диск поверх калькулятора, соединяем оба диска с помощью изоленты.
Ложим батарейку сверху на DVD диск и закрепляем ее с помощью изоленты

Вот мы и сделали металлоискатель своими руками вторым способом. Можно также как и в первом случае прикрепить детектор к ручке. Проводя диски над металлическим объектом, можно будет услышать специфические звуки в наушниках. Любой из этих двух предложенных методов поможет сделать простой рабочий металлоискатель своими руками в домашних условиях. Без сложных схем и серьезных усилий и затрат.

Но, если Вам нужен качественный прибор профессионального уровня рекомендуем

купить металлоискатель от известных производителей. Удачи в поисках!

Мощный металлоискатель своими руками в домашних условиях

Данный раздел сайта радиосхемы посвящён исключительно металлоискателям. По этой теме написаны уже тысячи страниц нашего форума, где обсуждаются все популярные самодельные металлоискатели. Отдельно создана ветка про находки, сделанные металлоискателями, собранными своими руками – различные монеты, медальоны, ножи и залотые украшения. Более опытные радиолюбители могут попробовать свои силы в сборке металлодетекторов на микроконтроллерах – к ним относятся Клон, Шанс (на Atmega8), Крот и некоторые другие, имеющие отличную повторяемость модели. А если вы делаете только первые шаги в изготовлении металлоискателей, обратите внимание на приборы попроще – Терминатор, volksturm, Малыш FM или Анкер. Хотя последний будет гораздо сложнее многих моделей собранных с применением МК. Для совсем начинающих радиолюбителей представленно несколько совсем уже простых схем металлодетекторов на биениях. В ряде случаев (конечно при грамотной настройке) они не намного хуже работают, а по своей экономичности и простоте сборки даже выигрывают, по сравнению с такими детекторами, как Whites или Каспер. Оправдана ли сборка металлоискателя своими руками? Безусловно. При цене готового промышленного устройства около 1000$, в случае самостоятельной сборки можно потратить не больше сотни.

В общем выбирайте сами, все схемы проверены и многократно повторены. Список металлоискателей нашего сайта смотрите ниже.

Металлоискатель или металлодетектор предназначен для обнаружения предметов, по своим электрическим и/или магнитным свойствам отличающихся от среды, в которой они находятся. Попросту говоря, он позволяет находить металл в земле. Но не только металл, и не только в грунте. Металлодетекторами пользуются службы досмотра, криминалисты, военные, геологи, строители для поиска профилей под обшивкой, арматуры, сверки планов-схем подземных коммуникаций, и люди многих других специальностей.

Металлоискатели своими руками чаще всего делают любители: кладоискатели, краеведы, члены военно-исторических объединений. Им, начинающим, и предназначена в первую очередь данная статья; описанные в ней устройства позволяют найти монету с советский пятак на глубине до 20-30 см или железяку с канализационный люк примерно в 1-1,5 м под поверхностью. Однако этот самодельный приборчик может пригодиться и на хозяйстве при ремонте или на стройке. Наконец, обнаружив в земле центнер-другой брошенной трубы или металлоконструкций и сдав находку в металлолом, можно выручить приличную сумму. А подобных сокровищ в земле российской точно больше, чем пиратских сундуков с дублонами или боярско-разбойничьих кубышек с ефимками.

Примечание: если вы не сведущи в электротехнике с радиоэлектроникой, не пугайтесь схем, формул и специальной терминологии в тексте. Самая суть излагается попросту, и в конце будет описание прибора, который можно сделать за 5 мин на столе, не умея не то что паять, а проводки скрутить. Но он позволит «пощупать» особенности поиска металлов, а возникнет интерес – придут и знания с навыками.

Немного больше внимания по сравнению с остальными будет уделено металлоискателю «Пират», см. рис. Этот прибор достаточно прост для повторения начинающими, но по своим качественным показателям не уступает многим фирменным моделям ценой до $300-400. А главное – он показал отличную повторяемость, т.е. полную работоспособность при изготовлении по описаниям и спецификациям. Схемотехника и принцип действия «Пирата» вполне современны; по его настройке и методике использования имеется достаточно руководств.

Принцип действия

Металлоискатель действует по принципу электромагнитной индукции. В общем схема металлоискателя состоит из передатчика электромагнитных колебаний, передающей катушки, приемной катушки, приемника, схемы выделения полезного сигнала (дискриминатора) и устройства индикации. Отдельные функциональные узлы часто объединяют схемотехнически и конструктивно, напр., приемник и передатчик могут работать на одну катушку, приемная часть сразу выделяет полезный сигнал и т.п.

Принцип действия металлоискателя

Катушка создает в среде электромагнитное поле (ЭМП) определенной структуры. Если в зоне его действия оказывается электропроводящий предмет, поз. А на рис., в нем наводятся вихревые токи или токи Фуко, которые создают его собственное ЭМП. В результате структура поля катушки искажается, поз. Б. Если же предмет не электропроводящий, но обладает ферромагнитными свойствами, то он искажает исходное поле за счет экранирования. В том и другом случае приемник улавливает отличие ЭМП от исходного и преобразует его в акустический и/или оптический сигнал.

Примечание: в принципе для металлоискателя не обязательно, чтобы предмет был электропроводящим, грунт – нет. Главное, чтобы их электрические и/или магнитные свойства отличались.

Детектор или сканер?

В коммерческих источниках дорогие высокочувствительные металлодетекторы, напр. Терра-Н, нередко называют геосканерами. Это неверно. Геосканеры действуют по принципу измерения электропроводности грунта по разным направлениям на разной глубине, эта процедура называется боковым каротажем. По данным каротажа компьютер строит на дисплее картинку всего, что в земле, включая различные по свойствам геологические слои.

Разновидности

Общие параметры

Принцип действия металлодетектора возможно воплотить технически разными способами соответственно назначению прибора. Металлоискатели для пляжного золотоискательства и строительно-ремонтного поиска внешне могут быть похожи, но существенно отличаться по схеме и техническим данным. Чтобы правильно сделать металлоискатель, нужно четко представлять себе, каким требованиям он должен удовлетворять для данного рода работы. Исходя из этого, можно выделить следующие параметры поисковых детекторов металла:

Проницание, или проникающая способность – максимальная глубина, на которую распространяется ЭМП катушки в грунте. Глубже прибор ничего не обнаружит при любом размере и свойствах объекта.
Величина и размеры зоны поиска – воображаемая область в земле, в которой объект будет обнаружен.
Чувствительность – способность обнаруживать более или менее мелкие предметы.
Избирательность – способность сильнее реагировать на желательные находки. Сладкая мечта пляжных старателей – детектор, который пищит только на драгоценные металлы.
Помехоустойчивость – способность не реагировать на ЭМП посторонних источников: радиостанций, грозовых разрядов, ЛЭП, электротранспорта и др. источников помех.
Мобильность и оперативность определяются энергопотреблением (на сколько батареек хватит), массогабаритами прибора и размерами зоны поиска (сколько можно «прощупать» за 1 проход).
Дискриминация, или разрешающая способность – дает оператору или управляющему микроконтроллеру возможность по реакции прибора судить о характере найденного объекта.

Дискриминация, в свою очередь, параметр составной, т.к. на выходе металлоискателя наличествует 1, максимум 2 сигнала, а величин, определяющих свойства и расположение находки, больше. Тем не менее, с учетом изменения реакции прибора во время приближения к объекту, в нем выделяются 3 составляющих:

Пространственная – свидетельствует о расположении объекта в зоне поиска и глубине его залегания.
Геометрическая – дает возможность судить о форме и размерах объекта.
Качественная – позволяет строить предположения о свойствах материала объекта.

Рабочая частота

Сверхнизкочастотные (СНЧ) – до первых сотен Гц. Абсолютно не любительские приборы: энергопотребление от десятков Вт, без компьютерной обработки по сигналу ни о чем судить нельзя, для перемещения нужен автотранспорт.
Низкочастотные (НЧ) – от сотен Гц до нескольких кГц. Просты схемотехнически и конструктивно, помехоустойчивы, но мало чувствительны, дискриминация плохая. Проницание – до 4-5 м при энергопотреблении от 10 Вт (т. наз. глубинные металлодетекторы) или до 1-1,5 м при питании от батареек. Реагируют острее всего на ферромагнитные материалы (черный металл) или большие массы диамагнитных (бетонные и каменные строительные конструкции), поэтому иногда называются магнитодетекторами. К свойствам грунта мало чувствительны.
Повышенной частоты (ПЧ) – до нескольких десятков кГц. Сложнее НЧ, но требования к катушке невысоки. Проницание – до 1-1,5 м, помехоустойчивость на троечку, хорошая чувствительность, удовлетворительная дискриминация. Могут быть универсальными при использовании в импульсном режиме, см. ниже. На обводненных или минерализованных грунтах (с обломками или частицами скальных пород, экранирующих ЭМП) работают плохо или вовсе ничего не чуют.
Высокой, или радиочастоты (ВЧ или РЧ) – типичные металлоискатели «на золото»: отличная дискриминация на глубину до 50-80 см в сухих непроводящих и немагнитных грунтах (пляжный песок и т.п.) Энергопотребление – как в пред. п. Остальное – на грани «неуда». Эффективность прибора во многом зависит от конструкции и качества исполнения катушки (катушек).

Примечание: мобильность металлоискателей по пп. 2-4 хорошая: от одного комплекта солевых элементов («батареек») АА и без переутомления оператора можно работать до 12 час.

Особняком стоят импульсные металлоискатели. У них первичный ток в катушку поступает импульсами. Задав частоту следования импульсов в пределах НЧ, а их длительность, которая определяет спектральный состав сигнала, соответствующей диапазонам ПЧ-ВЧ, можно получить металлодетектор, совмещающий в себе положительные свойства НЧ, ПЧ и ВЧ или перестраиваемый.

Метод поиска

Насчитывается не менее 10 методов поиска предметов с помощью ЭМП. Но такие, как, скажем, метод непосредственной оцифровки ответного сигнала с компьютерной обработкой – удел профессионального применения.

Самодельный металлоискатель схемотехнически строят более всего следующими способами:

Параметрическим.
Приемо-передающим.
С накоплением фазы.
На биениях.

Без приемника

Параметрические металлоискатели в некотором роде выпадают из определения принципа действия: в них нет ни приемника, ни приемной катушки. Для детекции используется непосредственно влияние объекта на параметры катушки генератора – индуктивность и добротность, а структура ЭМП значения не имеет. Изменение параметров катушки ведет к изменению частоты и амплитуды вырабатываемых колебаний, что фиксируется разными способами: измерением частоты и амплитуды, по изменению тока потребления генератора, измерением напряжения в петле ФАПЧ (системы фазовой автоподстройки частоты, «подтягивающей» ее к заданному значению) и др.

Параметрические металлоискатели просты, дешевы и помехоустойчивы, но пользование ими требует определенных навыков, т.к. частота «плывет» под влиянием внешних условий. Чувствительность у них слабая; более всего используются как магнитодетекторы.

С приемником и передатчиком

Устройство приемопередающего металлоискателя показано на рис. в начале, к пояснению принципа действия; там же описан и принцип работы. Такие приборы позволяют добиться наилучшей эффективности в своем диапазоне частот, но сложны схемотехнически, требуют особо качественной системы катушек. Приемопередающие металлоискатели с одной катушкой называются индукционными. Их повторяемость лучше, т.к. проблема правильного расположения катушек относительно друг друга отпадает, но схемотехника сложнее – нужно выделить слабый вторичный сигнал на фоне сильного первичного.

Примечание: в импульсных приемопередающих металлоискателях от проблемы выделения также удается избавиться. Объясняется это тем, что в качестве вторичного сигнала «ловят» т. наз. «хвост» переизлученного объектом импульса. Первичный импульс вследствие дисперсии при переизлучении расплывается, и часть вторичного импульса оказывается в промежутке между первичными, откуда ее несложно выделить.

До щелчка

Металлоискатели с накоплением фазы, или фазочувствительные, бывают либо однокатушечными импульсными, либо с 2-мя генераторами, работающими каждый на свою катушку. В первом случае используется тот факт, что импульсы при переизлучении не только расплываются, но и задерживаются. Во времени сдвиг фаз нарастает; когда он достигает определенной величины, дискриминатор срабатывает и в наушниках раздается щелчок. По мере приближения к объекту щелчки становятся чаще и сливаются в звук все более высокого тона. Именно на этом принципе построен «Пират».

Во втором случае техника поиска та же, но работают 2 строго симметричных электрически и геометрически генератора, каждый на свою катушку. При этом вследствие взаимодействия их ЭМП происходит взаимная синхронизация: генераторы работают в такт. При искажении общего ЭМП начинаются срывы синхронизации, слышимые как те же щелчки, а затем тон. Двухкатушечные металлоискатели со срывом синхронизации проще импульсных, но менее чувствительны: проницание их в 1,5-2 раза меньше. Дискриминация в обоих случаях близка к отличной.

По писку

Биения 2-х электросигналов – сигнал с частотой, равной сумме или разности основных частот исходных сигналов или кратных им – гармоник. Так, напр., если на входы специального устройства – смесителя – подать сигналы с частотами 1 МГц и 1 000 500 Гц или 1,0005 МГц, а к выходу смесителя подключить наушники или динамик, то услышим чистый тон 500 Гц. А если 2-й сигнал будет 200 100 Гц или 200,1 кГц, случится то же самое, т.к. 200 100 х 5 = 1 000 500; мы «поймали» 5-ю гармонику.

В металлоискателе на биениях действуют 2 генератора: опорный и рабочий. Катушка колебательного контура опорного маленькая, защищенная от посторонних влияний, или его частота стабилизирована кварцевым резонатором (попросту – кварцем). Контурная катушка рабочего (поискового) генератора – поисковая, и его частота зависит от наличия предметов в зоне поиска. Перед поиском рабочий генератор настраивают на нулевые биения, т.е. до совпадения частот. Полного нуля звука как правило не добиваются, а настраивают до очень низкого тона или хрипа, так удобнее искать. По изменению тона биений судят о наличии, величине, свойствах и расположении объекта.

Примечание: чаще всего частоту поискового генератора берут в несколько раз ниже опорной и работают на гармониках. Это позволяет, во-первых, избежать вредного в данном случае взаимного влияния генераторов; во-вторых, точнее настроить прибор, в-третьих, вести поиск на оптимальной в данном случае частоте.

Металлоискатели на гармониках в общем сложнее импульсных, однако работают на любом грунте. Правильно изготовленные и настроенные, они не уступают импульсным. Об этом можно судить хотя бы по тому, что золотоискатели-пляжники никак не сойдутся во мнениях, что же лучше: импульсник или на биениях?

Катушка и прочее

Самое распространенное заблуждение начинающих радиолюбителей – абсолютизация схемотехники. Мол, если схема «крутая», то все будет тип-топ. Относительно металлоискателей это вдвойне неверно, т.к. их эксплуатационные достоинства сильнейшим образом зависят от конструкции и качества изготовления поисковой катушки. Как выразился некий курортный старатель: «Находимость детектора должна тянуть карман, а не ноги».

При разработке прибора его схему и параметры катушки подгоняют друг к другу до получения оптимума. Определенная схема с «чужой» катушкой если и заработает, то до заявленных параметров не дотянет. Поэтому, выбирая прототип для повторения, смотрите прежде всего описание катушки. Если оно неполное или неточное – лучше строить другой прибор.

О размерах катушки

Большая (широкая) катушка эффективнее излучает ЭМП и глубже «просветит» грунт. Ее зона поиска шире, что позволяет уменьшить «находимость ногами». Однако, если в зоне поиска окажется крупный ненужный предмет, его сигнал «забьет» слабый от искомой мелочи. Поэтому желательно брать или делать металлодетектор, рассчитанный на работу с катушками разного размера.

Примечание: типичные диаметры катушек 20-90 мм для поиска арматуры и профилей, 130-150 мм «на пляжное золото» и 200-600 мм «на большое железо».

Монопетля

Традиционный тип катушки детектора металла т. наз. тонкая катушка или Mono Loop (одинарная петля): кольцо из многих витков эмалированного медного провода шириной и толщиной раз в 15-20 меньше среднего диаметра кольца. Достоинства катушки-монопетли – слабая зависимость параметров от типа грунта, сужающаяся книзу зона поиска, что позволяет, двигая детектор, точнее определять глубину и расположение находки, и конструктивная простота. Недостатки – малая добротность, отчего в процессе поиска «плывет» настройка, подверженность помехам и расплывчатая реакция на объект: работа с монопетлей требует значительного опыта пользования данным конкретным экземпляром прибора. Самодельные металлоискатели начинающим рекомендуется делать с монопетлей, чтобы без особых проблем получить работоспособную конструкцию и приобрести с ней поисковый опыт.

Индуктивность

При выборе схемы, чтобы убедиться в достоверности обещаний автора, и тем более при самостоятельном конструировании или доработке, нужно знать индуктивность катушки и уметь ее рассчитывать. Даже если вы делаете металлоискатель из покупного набора, индуктивность все равно нужно проверить измерениями или расчетом, чтобы не ломать потом голову: почему, все вот вроде исправно, а не пищит.

Калькуляторы для расчета индуктивности катушек имеются в интернете, но компьютерная программа все случаи практики предусмотреть не может. Поэтому на рис. дана старая, десятилетиями проверенная номограмма для расчета многослойных катушек; тонкая катушка – частный случай многослойной.

Номограмма для расчета многослойных катушек

Для расчета поисковой монопетли номограммой пользуются следующим образом:

Берем величину индуктивности L из описания прибора и размеры петли D, l и t оттуда же или по своему выбору; типичные значения: L = 10 мГн, D = 20 см, l = t = 1 см.
По номограмме определяем количество витков w.
Задаемся коэффициентом укладки k = 0,5, по размерам l (высота катушки) и t (ширина ее) определяем площадь сечения петли и находим площадь чистой меди в ней как S = klt.
Поделив S на w, получим сечение обмоточного провода, а по нему – диаметр провода d.
Если получилось d = (0,5…0,8) мм, все ОК. В противном случае увеличиваем l и t при d>0,8 мм или уменьшаем при d

Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией. Существуют многочисленные группы кладоискателей: как романтиков, так и прагматичных добывателей ценностей. Всех этих людей объединяет одна страсть: поиск металлических предметов, спрятанных на различной глубине.

Если у вас есть точная карта с указанием места захоронения клада, либо планы проведения боев во время войны, это не гарантирует успех. Можно перелопатить тонны грунта, а искомый предмет будет спокойно лежать в паре метров от места активного поиска.

Для поиска золота, и менее ценных металлов, вам потребуется металлоискатель, который можно сделать своими руками.

Важная информация: Применение подобных приборов не запрещено Законом. Однако существуют наказания за последствия такого поиска, касающиеся раскопок, а также извлечения обнаруженных предметов.

Не будем вдаваться в тонкости, это тема другой статьи. Проще говоря: если вы нашли золотое кольцо на пляже, либо горсть советских монет в лесу — проблем, связанных с применением электронных средств поиска не будет.

А вот за извлеченные бронзовые ложки возрастом от 100 лет и старше, можно получить реальный срок или крупный штраф.

Тем не менее приборы для поиска металлических предметов в толще земли свободно продаются, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.

Принцип работы устройства

В отличие от детекторов грунта, работающих с использованием волн различной частоты или ультразвука, металлоискатель (фабричный, или созданный своими руками), работает с индуктивностью.

Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия оказывается любой предмет, который проводит электроток, либо имеет ферромагнитные свойства — формат поля искажается. Точнее сказать, под действием активного поля катушки, объект формирует собственное. Это событие фиксируется приемником, и генерируется оповещение: перемещается стрелка прибора, звучит тональный сигнал, загораются световые индикаторы.

Зная методику работы, можно рассчитать электрическую схему, и создать мощный металлоискатель своими руками. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

R1 предназначен для настройки частоты генератора и достижения того самого баланса;
R2 грубо настраивает чувствительность;
с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Информация: Подобная схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тональности сигнала (исходя из вашего опыта) можно определить приблизительный объем и глубину залегания.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

Искатель «бабочка» готов к работе.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк.
Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Простые детекторы металла из готовых электроприборов

Металлоискатель из радиоприемника можно сделать, добавив к нему простой ВЧ передатчик:Поисковая катушка мотается из провода 0.5 мм²: 16 витков 12 см. При попадании в зону действия металлического предмета, приемник, настроенный на СВ/ДВ диапазон, будет менять тональность звука.
Самодельный металлоискатель из сотового телефона — это не более, чем миф. Модернизация его электросхемы в домашних условиях не реализуема, а заставить штатный мобильник работать детектором металл технически невозможно.
Металлоискатель из магнита, собственно, и делать не нужно. Вы просто подносите мощный неодимовый магнит к месту, где есть металлический предмет, и физически чувствуете силу притяжения. Разумеется, это работает только с металлами, имеющими ферромагнитные свойства (железо, сталь).

Вне зависимости от сложности схемы, изготовление самодельного металлоискателя потребует от вас достаточно времени и сил. Поэтому из любопытства, такие приборы не делают. А вот для профессионального использования — это отличная альтернатива фабричным экземплярам.

Видео по теме

Как сделать простой металлоискатель на Arduino своими руками

Из этой инструкции вы узнаете как сделать самодельный металлоискатель в домашних условиях. Поиск различных металлических объектов — отличное хобби, которое обеспечит вам прогулки на свежем воздухе, позволит обнаружить новые места и, возможно, найти что-то интересное. Прежде чем узнать как сделать металлоискатель своими руками, выясните местные законы о том, как действовать в случае возможной находки, в частности, в случае опасных объектов, археологических реликвий или объектов значительной экономической или эмоциональной ценности.

В сети довольно много инструкций по самодельной сборке дома мощных металлоискателей для цветных металлов своими руками, однако, особенность этой инструкции в том, что в дополнение к Arduino требуется всего несколько компонентов: обычный конденсатор, резистор и диод, образующие сердечник вместе с поисковой катушкой, состоящей из 20 обмоток электропроводящего кабеля. 2 x 0,05 = 100 мкГн.

Для защиты Arduino от избыточного тока минимальное сопротивление составляет 200 Ом. Таким образом, мы ожидаем импульсы длиной около 0,5 микросекунды. Их трудно измерить напрямую с высокой точностью, учитывая, что тактовая частота Arduino составляет 16 МГц.

Вместо этого восходящий импульс можно использовать для зарядки конденсатора, который затем может быть считан аналого-цифровым преобразователем (ADC) Arduino. Ожидаемый заряд от импульса 25 мА длительностью 0,5 микросекунд составляет 12,5 нК, что даст 1,25 В на конденсаторе 10 нФ. Падение напряжения на диоде уменьшит это значение. Если импульс повторяется несколько раз, заряд конденсатора возрастает до ~ 2 В. Эти параметры можно получить с помощью Arduino ADC, используя analogRead (). Затем конденсатор можно быстро разрядить, изменив считывающий разъем на выходной и установив его на 0 В на несколько микросекунд.

Все измерения занимают около 200 микросекунд, 100 для зарядки и сброса конденсатора и 100 для преобразования ADC. Точность может быть значительно увеличена путем повторения измерения и усреднения результата: в среднем 256 измерений занимают 50 мс и улучшают точность в 16 раз. Таким образом, 10-битный ADC достигает точности 14-битного ADC.

Так как получаемые параметры крайне нелинейны с индуктивностью катушки, мы не можем узнать реальное значение индукции. Однако, для обнаружения металла нас интересуют только незначительные изменения индуктивности катушки из-за присутствия металлов по близости, и для этого этот метод идеально подходит.

Калибровка измерений может выполняться в автоматическом режиме с помощью ПО. Если рядом с катушкой большую часть времени нет металла, то отклонение от среднего значения, будет означать наличие рядом металлического объекта.

Используя различные цвета лампочек и звуки, можно так же видеть разницу – увеличивается или уменьшается индукция.

Шаг 2: Список необходимых компонентов

Электрическая основа:

Arduino UNO R3 + макетная плата или Arduino Nano с 5×7см макетной платой
10nF конденсатор
Маленький сигнальный диод, например, 1N4148
220- ом резистор

Для питания:

Переносная зарядка с USB кабелем

Для визуального вывода:

2 светодиода разного цвета, например, синий и зеленый
2 резистора 220 Ом для ограничения тока

Для вывода звука:

Пассивный зуммер
Микровыключатель для отключения звука

Для выхода наушников:

Разъем для наушников
Резистор 1 кОм
Наушники

Чтобы легко подключить / отключить поисковую катушку:

2-контактный винтовой зажим (клемма)

Для поисковой катушки:

~ 5 метров тонкого электрического кабеля

Конструкция для катушки. Должна быть жесткой, но не должна быть круглой. Для конструкции: Около 1 метра — палка деревянная, пластиковая или селфи-палка.

Шаг 3: Поисковая катушка

Для поисковой катушки я намотал примерно 4 м многожильного провода вокруг картонного цилиндра диаметром 9 см, в результате чего получилось 18 витков. Тип кабеля не имеет значения, если сопротивление по меньшей мере в десять раз меньше значения R в фильтре RL, поэтому убедитесь, что оно осталось ниже 20 Ом. Я измерил, вышло 1 Ом, так что это безопасно. Так же подходит 10 метровый рулон соединительной проволоки с разветвленными концами.

Шаг 4: Собираем прототип

Учитывая небольшое количество внешних компонентов, вполне возможно собрать схему на маленькой макетной плате. Однако конечный результат довольно громоздкий и не очень надежный. Поэтому, лучше использовать Arduino nano и припаять с дополнительными компонентами на панели прототипов 5×7 см (см. Следующий шаг)

Для обнаружения металлов используются всего 2 контакта Arduino, один для обеспечения импульсов к фильтру LR и один для считывания напряжения на конденсаторе. Пульсирование может производиться с любого выходного контакта, но считывание должно проводиться с помощью одного из аналоговых контактов A0-A5. Еще 3 контакта используются для 2 светодиодов и для вывода звука.

Последовательность сборки:

На макетной плате последовательно подключите резистор 220 Ом, конденсатор и диод, направленный отрицательной клеммой (черная линия) к конденсатору.
Подключите A0 к резистору (конец, не подключенный к диоду)
Подключите A1 к месту пересечения диода и конденсатора
Подключите один конец катушки к точке пересечения резистора и диода
Подключите другой конец катушки к земле
Подключите один светодиод его положительной клеммой к выводу D12 и его отрицательной клеммой через резистор 220 Ом к земле
Подключите другой светодиод его положительной клеммой к выводу D11 и его отрицательной клеммой через резистор 220 Ом к земле
При желании, подключите наушники или динамики между контактом 10 и землей. Конденсатор или резистор можно добавить последовательно для уменьшения громкости.

На этом все!

Шаг 5: Делаем окончательную версию устройства

Для того, чтобы использовать металлоискатель на улице, необходимо надежно припаять все компоненты. Обычная макетная плата 7х5см прекрасно подойдет к Arduino nano и все остальным компонентам. Используйте ту же схему, что и в прошлом шаге. Я так же решил добавить выключатель последовательно с зуммером, чтобы иметь возможность отключать звук, когда он не нужен. При помощи винтового зажима, можно быстро попробовать различные катушки, без необходимости заново паять. Все питание осуществляется через 5В mini- или microUSB порт Arduino Nano.

Шаг 6: Программное обеспечение

Скетч Arduino вы можете скачать ниже. Загрузите и запустите его. Я использовал Arduino 1.6.12 IDE. Рекомендуется запускать с debug = true в начале, чтобы настроить количество импульсов на измерение. Лучше всего иметь показания АЦП между 200 и 300. Увеличьте или уменьшите количество импульсов в случае, если ваша катушка дает совершенно другие показания.

Скетч делает некоторую самокалибровку. Достаточно расположить катушку вдали от металлов на некоторое время. Небольшие перемены в индуктивности будут наблюдаться, но внезапные большие изменения не повлияют на долгосрочное среднее значение.

Файлы

Шаг 7: Закрепляем устройство

Скорее всего, вы не захотите заниматься поиском сокровищ ползая по полу, так что лучше установить всю конструкцию на конец палки. Селфи-палка подойдет идеально, она легкая, складная и регулируемая. Переносной аккумулятор прекрасно подошел к палке. Плату можно закрепить при помощи кабельных стяжек и точно таким же образом катушку, прикрепив ее к аккумулятору или селфи-палке.

Шаг 8: Инструкция по применению

Для того, чтобы установилось референсное значение, достаточно отдалить самодельный металлоискатель от металлов примерно на 5 секунд. Затем, когда катушка будет приближаться к металлу, зеленый или синий светодиод начнут мигать, а так же будут слышны звуковые сигналы.

Синие вспышки и звуковые сигналы низкой частоты указывают на присутствие неферромагнитных металлов. Зеленые вспышки и звуковые сигналы высокой частоты указывают на присутствие ферромагнитных металлов. Учтите, что когда катушка находится более 5 секунд вблизи металла, то полученное значение будет считаться референсным, и звуковой сигнал будет издаваться, когда вы отведете детектор от металла, который затихнет через несколько секунд. Частота моргания диодов и звуковых сигналов зависит от мощности сигнала.

Металлоискатель своими руками в домашних условиях: схема и размеры

Металлодетектор очень сильно помогает в поисках ценных предметов, залегающих на небольшой глубине. Если вы желаете заняться поисками, но приобрести профессиональный прибор нет возможности, то можно сделать металлоискатель своими руками в домашних условиях. Даже простые металлоискатели могут обнаруживать металлы на глубине 10-50 см, что подходит для большинства скрытых залежей.

Применение металлоискателей

Человечество научилось обнаруживать металлы в земле очень давно. Но пик развития металлодетекторов пришелся на 60-е годы в момент появления доступных радиодеталей.

Считается, что главное применение подобных устройств – это поиск старых кладов и реликвий времен проведения военных действий. Но металлоискатели активно используются и в повседневной жизни.

С их помощью можно обнаружить в квартире скрытую проводку в стене, а различные силовые ведомства применяют их для поиска металлических деталей взрывчатых веществ при личном досмотре на пунктах пропуска.

Далее мы рассмотрим несколько видов самодельных металлоискателей, которые сможет собрать любой человек, даже без наличия навыков работы с радиоэлектроникой.

Изготовление металлодетектора из подручных материалов

Рядовой гражданин вряд ли имеет в своем арсенале большое количество радиодеталей. Однако это не является большой проблемой для сборки простых металлоискателей. Большинство описанных в данной статье подручных материалов имеются в каждом доме, либо продаются в магазинах по доступной цене.

Металлоискатель из радиоприемника

Основной деталью для изготовления простейшего устройства для поиска металлов является AM/FM-приемник. Именно он будет реагировать на присутствие металлических изделий в непосредственной близости.

Для изготовления металлоискателя потребуется следующее:

Пластиковая коробка от компакт-диска.
Дешевый калькулятор небольших размеров.
Небольшой AM-радиоприемник.
Материалы для закрепления приборов (изолента, двусторонний скотч или «липучка»).

Для удобства использования готового прибора потребуется изготовить держатель. Им может быть простая деревянная палка, пластиковая труба или любое аналогичное приспособление нужной длины.

Читайте также: Топор викинга своими руками

Порядок сборки устройства будет следующим:

Подготавливаем заготовку корпуса. Для этого берем пластиковую коробку и аккуратно вынимаем внутренний держатель для компакт-диска. В результате должна получиться пустая коробка.
На одну из частей наклеиваем двусторонний скотч или ленту-липучку (вторая часть ленты клеится на заднюю часть радиоприемника).
Приклеиваем радиоприемник к одной из половинок заготовки корпуса. Если в наличии нет ни липучки, ни скотча, то закрепляем его изолентой. При этом регуляторы должны оставаться доступными для дальнейшей настройки.
На вторую половину пластиковой коробки аналогичным образом крепится калькулятор.
Включаем радиоприемник и проводим настройку прибора. Для этого выбираем самое высокое значение в AM-диапазоне. На ней не должно находиться ни одной радиостанции. Если вы слышите звуки станции, то нужно немного уменьшить частоту, чтобы не было никаких лишних звуков. Только шум.
Проводим окончательную настройку металлоискателя. Для этого медленно начинаем закрывать коробку, отслеживая издаваемые радиоприемником звуки. При приближении радио к калькулятору будет появляться громкий звук, информирующий о том, что приемник поймал волны, издаваемые калькулятором. Раскрываем створки пластиковой коробки так, чтобы этот звук был еле слышен, и фиксируем их в таком положении кусочками пенопласта и изолентой.
Выполняем проверку прибора, поднеся к нему любой металлический предмет (например, кухонную вилку). Если вы начали слышать громкий звук, значит прибор собран верно и готов к дальнейшей эксплуатации.

Для окончательной сборки металлоискателя останется лишь установить его на подготовленный заранее держатель. Для этого можно воспользоваться остатками ленты-липучки, двухсторонним скотчем или основательно закрепить его другими материалами.

[stextbox id=’alert’]Обратите внимание! Данный вид металлодетектора поможет с простыми поисками металлических частей по дому или в верхних слоях почвы. Для серьезных поисковых операций его возможностей будет недостаточно.[/stextbox]

Металлоискатель из CD и DVD дисков

Для создания следующего простого металлоискателя не потребуется специальных приборов и сложных деталей. Его принцип основан на отражающих свойствах компакт-дисков.

Перед сборкой необходимо собрать и подготовить такие материалы:

Небольшой калькулятор на батарейках.
Наушники.
CD и DVD диски.
Изолента для закрепления деталей.
Батарейка типа «Крона» на 9 вольт.
Клей.
Нож и ножницы.

Для увеличения эффекта от этой работы данного типа устройства рекомендуется использовать двухсторонние диски. Однако можно обойтись и однослойными дисками, если поиски не увенчались успехом.

Читайте также: Когтеточка для кошек своими руками

Соединяем все детали по следующей инструкции:

Точная инструкция по сборке устройства изложена в данном видео:

После выполнения всех действий проверяем работоспособность системы, поднеся к ней любой металлический предмет. Если при перемещении устройства в наушниках появляются помехи, то наш металлоискатель, изготовленный своими руками в домашних условиях, собран верно.

Заявленная глубина поиска такого металлодетектора составляет 15-20 см, но может меняться в зависимости от почвы, металла, используемых деталей и других факторов.

[stextbox id=’alert’]Важно! Профессионалы поисковых работ с металлоискателем не воспринимают подобные устройства, как рабочие. Считается, что детектор без радиокомплектующих не может адекватно искать металлы на большой глубине. Для этих целей следует использовать более сложные самодельные или фабричные устройства.[/stextbox]

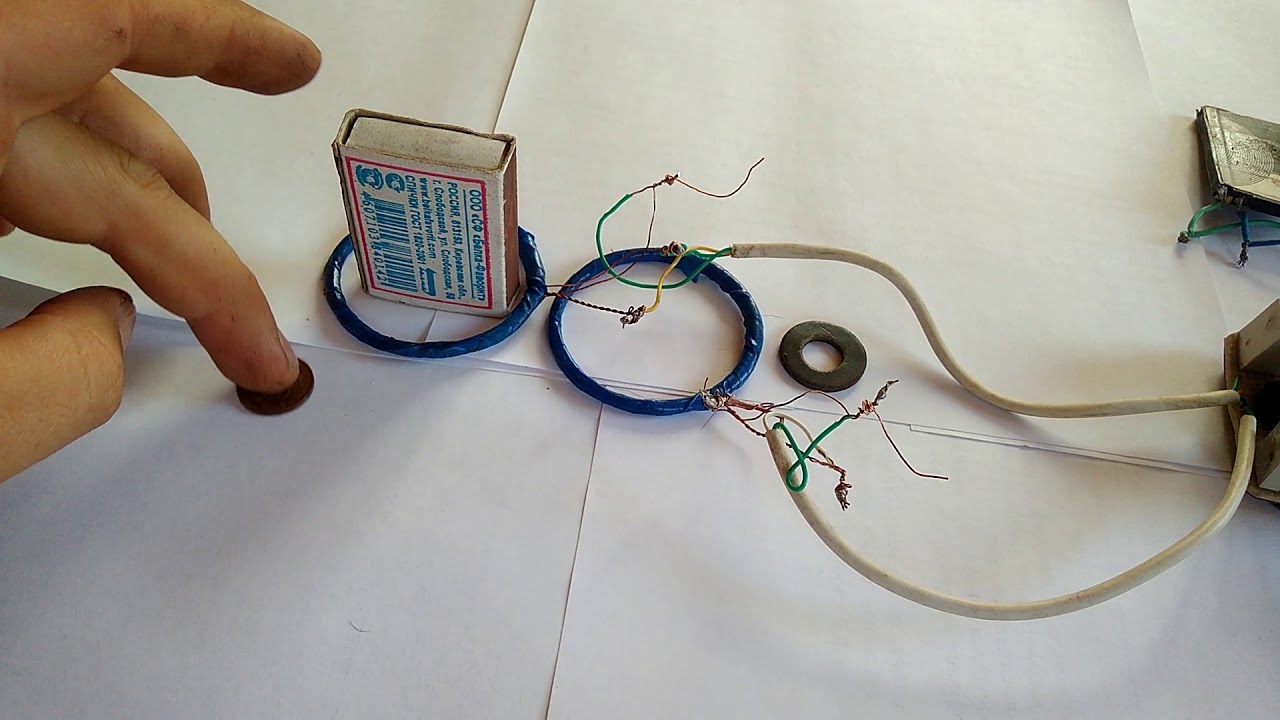

Самодельный металлоискатель типа Бабочка

Данный тип детектора признается рабочим даже в обществе профессиональных копателей, хоть и считается самым простым устройством начального уровня. Однако чтобы сделать его, потребуются некоторые радиодетали и навыки создания электрических схем.

Необходимые материалы

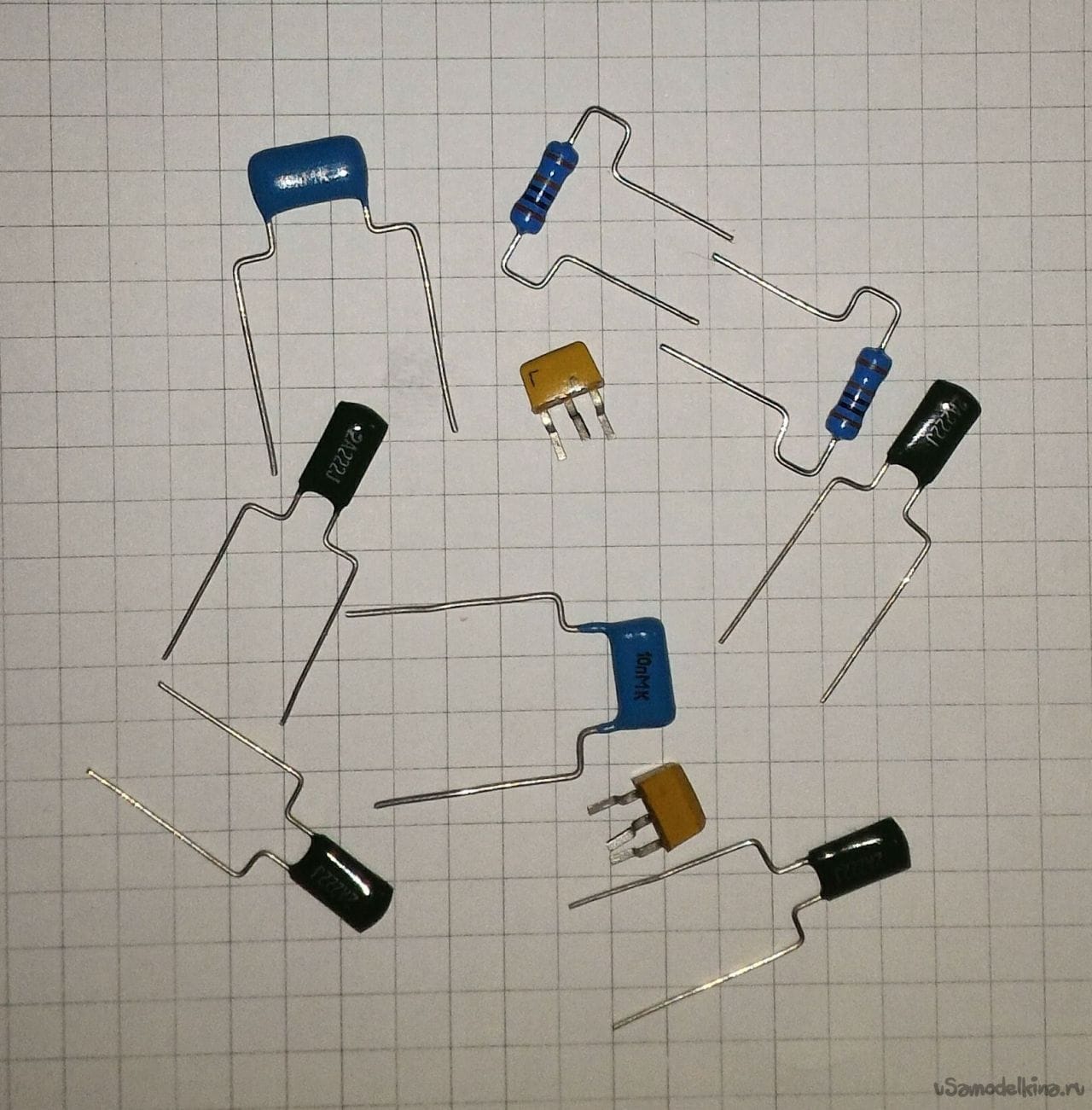

Рассмотрим, какие детали будут использоваться при создании металлоискателя своими руками:

Транзистор типа КТ315 – 2.
Конденсатор емкостью 1000 пФ — 2.
Конденсатор емкостью 10000 пФ — 2.
Резистор на 100 кОм – 2.
Простые наушники.
Аккумулятор от телефона на 3.7 В.
Медный провод для катушек с сечением 0.5-0.7 мм.

Сборка схемы

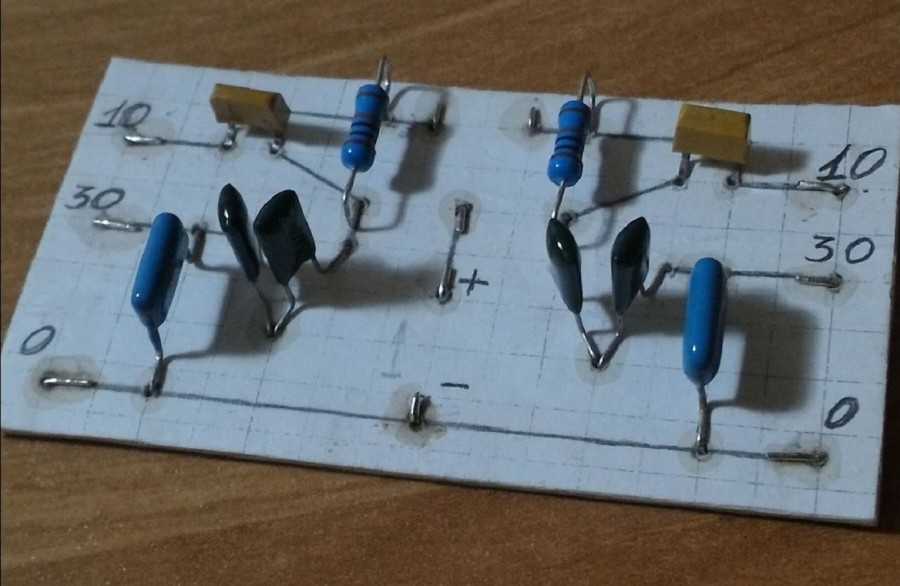

Начать сборку прибора нужно с создания электрической схемы. Если у вас имеется текстолит для электрических плат, то стоит использовать именно его. В противном случае используем простую бумагу, склеенную в несколько слоев клеем ПВА. Так как плата должна быть прочной, нужно последовательно проклеить 15-20 слоев бумаги. На верхнем слое можно разметить будущую схему.

Электрическая схема для металлоискателя типа Бабочка выглядит следующим образом:

Для пайки схемы понадобится паяльник и необходимые расходные материалы (припой, канифоль). Припаиваем все радиодетали, учитывая особенности схемы и размеры комплектующих. Ниже показано примерный вариант готовой электрической платы:

[stextbox id=’alert’]Совет! Если на данном этапе у вас возникли трудности с созданием электрической платы, то рекомендуем воспользоваться услугами техников-профессионалов, которые легко смогут соединить все радиодетали по схеме.[/stextbox]

Читайте также: Вибростол своими руками

Сборка катушки

Поисковая катушка является одной из главных частей детектора материалов из металла. При подаче электрического тока она создает электромагнитное поле. Оно проходит сквозь большинство составляющих грунта – воздух, песок, камень и прочие материалы, но при появлении металлических частиц сигнал отражается, что улавливается приемником. После обработки оператор металлоискателя получает соответствующее оповещение о находке.

Для изготовления катушки используется медная проволока, намотанная в несколько слоев. От диаметра катушки зависит чувствительность прибора. Чем больше диаметр, тем точнее и мощнее будет прибор, но также повышается расход электричества и размеры устройства. Для простого металлоискателя рекомендуется использовать диаметр 20-25 см. Для намотки отлично подойдет кухонная кастрюля.

Перед началом намотки оставляем небольшой кусок проволоки для припайки ее к электрической схеме. Десяти сантиметров материала должно быть достаточно.
После этого наматываем 10 витков на кастрюлю и делаем небольшой отвод. Он нужен для соединения с эмиттером транзистора.
Продолжаем мотать проволоку. Сделав еще 20 витков, отрезаем провод, сделав 10-сантиметровый запас для соединения катушки с конденсаторами.

Вторая катушка выполняется аналогичным способом, но должна быть зеркально обратной. Проволоку, кроме подключаемых контактов, нужно обмотать изолентой для исключения случайных контактов с посторонними предметами и придания ей формы.

Полученные катушки припаиваются к нашей заготовленной электрической схеме. Нулевой виток соединяется с «минусом» источником питания, отвод на десятом витке – к эмиттеру транзистора, а 30 виток – к конденсаторам. Если проводка была в изоляции, то контакты обязательно зачищаются.

Подключение наушников

Финальная часть подключения – подсоединение наушников. Контакты, идущие на левый и правый канал, соединяются с правым и левым резисторами соответственно. Земля обоих каналов идет на «плюс» питания. При желании можно выпаять с любого неработающего устройства гнездо для наушников и установить его в свой прибор. Получится удобная конструкция, позволяющая подключать любые наушники через соответствующий порт.

Подготовка корпуса

Чтобы прибор было удобно использовать, нужно подготовить каркас и соединить его с держателем. Каркас изготавливается из любого доступного материала – прочного картона, ячеистого поликарбоната или дерева.

Катушки и электросхема устанавливаются на каркас и изолируются от внешнего влияния коробом, изолентой, герметиком или другими материалами. Расстояние между катушками – 10 см. К каркасу прикрепляется держатель (например, пластиковая труба, деревянная палка от швабры и любой другой предмет из прочного материала на свое усмотрение).

Настройка металлоискателя

В домашних условиях тяжело добиться полного соответствия двух генераторов. Поэтому один из них должен быть подстроен под второй. После включения устройства в наушниках будут отчетливо слышны шумы. Для синхронизации устройства используют ферритовый сердечник. На поверхность одной из катушек прикрепляется трубка, куда вставляется стержень. Он двигается в трубочке, пока шум не пропадет, и не появятся отчетливые редкие щелчки.

Детально о настройке самодельного металлоискателя типа Бабочка показано в этом видео:

С помощью такого детектора можно находит небольшие монеты на глубине до 20 см, а более крупные изделия из металла – около полуметра. Его длительность работы напрямую зависит от используемого источника питания. Так, например, аккумуляторная батарея от старого телефона обеспечивает до 20 часов бесперебойной работы. В комплекте с небольшим весом (около 500 гр.) мы получаем отличное долговечное, дешевое и сравнительно простое в изготовлении устройство для начинающего копателя.

Надеемся, что один из описанных выше металлоискателей, изготовленный своими руками в домашних условиях, оправдает все возложенные на него надежды. Даже простые устройства могут при их правильной настройке могут показывать эффективность не хуже фабричных моделей, а в некоторых случаях будут превосходить их. Результатом могут стать ценные находки, о местоположении которых нельзя было и предполагать.

Как сделать металлоискатель своими руками в домашних условиях | Без Ограничений

Профессиональный Мет.искатель

Многие любители поиска сокровищ, и просто люди пытающиеся сэкономить, задаются вопросом как сделать металлоискатель своими руками. Из подручных средств можно сделать любительское устройство металлодетектора по своим характеристикам намного уступающее профессиональным приборам. Хоть что бы как то наблизится по уровню поиска к ним, нужно как минимум хорошо знать радиотехнику, разбираться в схемотехнике и затратить намного больше времени и средств чем предлагается нами в этой статье. Как сделать самый простой металлоискатель в домашних условиях своими руками. По этому, не стоит ожидать от него чего то большего чем выявление небольших металлических объектов на (или) неглубоко в земле. Самодельный металлоискатель также годится как прибор для развлечения с детьми, обнаружения гаек, гвоздей, монеток. Для более серьезных целей следует купить профессионального типа. Прежде чем переходить хоть к каким-то действиям, что бы сделать металлоискатель своими руками нужно понимать, что же он собою являет и по каких принципах работает.

Принцип работы металлоискателя

Металлоискатели любой сложности для обнаружения металла работают на эффекте смены магнитного поля испускаемого котушкой детектором. Магнитное поле поисковой котушки направляется в землю, и при проведении котушкой над металлическим объектом меняет свою тональность. Эти перемены улавливаются второй котушкой которая сообщает также про находку через тональный сигнализатор. Таким образом, в непосредственной близости с металлическим объектом из за эффекта магнитного притяжения меняется тональность поля которую мы и регистрируем. Также, становится очевидным тот факт что чем больше поисковая котушка тем мощнее будет прибор. Но, для обнаружения мелких объектов предпочтительно иметь одновременно мощную но маленькую котушку, такое сочетание практически невозможно сделать в металлоискателе своими руками. Как видим для создания металлоискателя нужно в первую очередь сделать поисковую головку – детектор, который и будет улавливать сигнал. Мы предлагаем две простые но работающие инструкции для создания самого простого металлоискателя своими руками из подручных средств.

Как сделать металлоискатель своими

руками из радиоприемника

Следуем нескольким шагам:

Прикрепляем скотчем или изолентой радиоприемник на внутренней стороне створки от CD-диска
Аналогично на второй створке прикрепляем калькулятор
Включаем радиоприемник и настраиваем его на самую высокую частоту AM диапазона. Но так, что бы не было слышно сигнала от радиостанций. Стараемся сделать максимально громкий звук.
Включаем калькулятор
Складываем коробку от компакт-диска
Немного разводим створки коробки от CD что бы добиться оптимального качества звука.
Проверяем металлоискатель – подносим к любому металлическому объекту и слышим громкий звук.
Полученную поисковую систему для удобства можно прикрепить к палке или самодельному держателю

Мы получили рабочий прибор, то есть сделали металлоискатель, используя только подручные материалы и собственные руки. В качестве источника магнитного поля в этой схеме мы используем калькулятор, а приемником сигнала служит радиоприемник. Магнитное поле калькулятора влияет на выходной сигнал радиоприемника таким образом, что мы слышим характерные звуки в виде треска. Если возле калькулятора обнаружится металлический объект, то сигнал на выходе приемника исказится и мы зафиксируем это искажение на слух. Вместо радиоприемника можно использовать другие подручные средства, например – компакт-диски. Рассмотрим второй метод создания металлоискателя в домашних условиях.

Как сделать металлоискатель своими

руками с помощью дисков.

Видео имеется на ютубе

И так, если Вам интересно как сделать металлоискатель с помощью дисков, то следуйте таким простым шагам:

Ножницами отрезаем штепсель наушников и оголяем два провода. Получаем два медных провода разных цветов (допустим красного и синего)
Берем CD диск и с помощью суперклея приклеиваем один из пары проводов (пусть будет синий) на его пишущую поверхность
Таким же образом но только на DVD диск приклеиваем уже красный провод. Получаем два диска от которых идут два разных провода от наушников.
Надежно прикрепляем провода к дискам изолентой или скотчем
Берем батарейку на 9V и присоединяем синий провод от наушников к минусу, красный к плюсу.
Получаем конструкцию в виде двух дисков от которых идут разные провода также присоединены к батарее
Берем калькулятор и прикрепляем его с помощью изоляционной ленты на CD диск
Кладем DVD диск поверх калькулятора, соединяем оба диска с помощью изоленты.
Ложим батарейку сверху на DVD диск и закрепляем ее с помощью изоленты

Но, если Вам нужен качественный прибор профессионального уровня рекомендуем купить от известных производителей. Удачи в поисках!

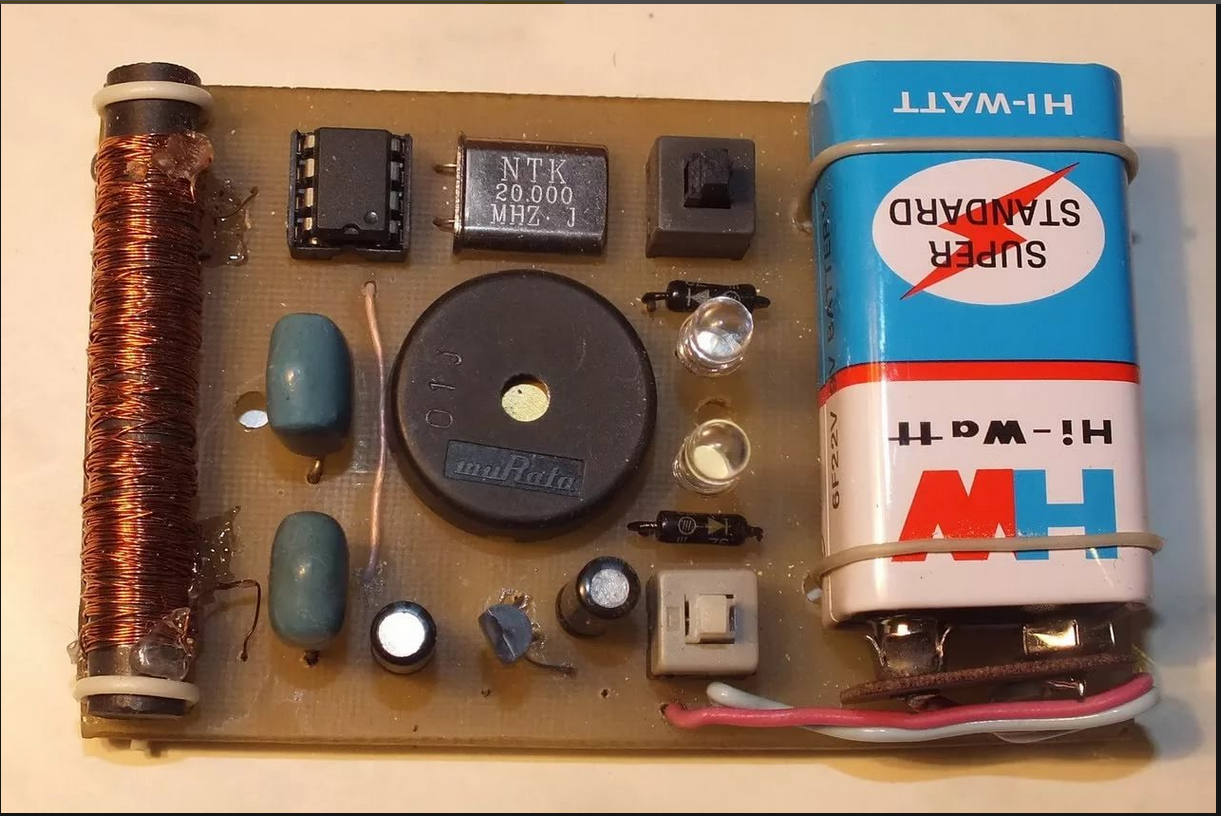

ДЕЛАЕМ МЕТАЛЛОИСКАТЕЛЬ В ДОМАШНИХ УСЛОВИЯХ

Этот простой металлоискатель доступен для повторения даже начинающими радиолюбителями. В нём нет микроконтроллеров, дорогих и дефицитных деталей — его основа простая микросхема К561ЛЕ5, которая часто используется в различной советской аппаратуре. Сделать его можно в домашних условиях, имея из приборов лишь мультиметр. Схема простого металлодетектора представлена на рисунке:

Металлоискатель имеет сменные катушки диаметром от 25 до 30см, что позволяет в зависимости от необходимых условий поиска обнаружить мелкие и крупные металлические обьекты.

Принцип работы традицыонный для приборов такого класса — металлоискатель имеет опорный генератор с частотой 100кгц и чувствительный к металлам генератор на элементе DD1.2 и одной из выносных катушек индуктивности, подключаемых к генератору. К выходу смесителя подключены наушники.

Для получения большей громкости звука можно добавить простой УНЧ и маленький динамик. Металлоискатель питается от батареи крона — на 9 вольт. Микросхемы в приборе можно применять К561ЛА7 или К564ЛЕ5. Резисторы МЛТ-0,125, переменный — любой малогобаритный. Конденсатор с3 подстроечный, от любого китайского приёмника. Поисковая обмотка должна содержать такое количество витков:

— для катушки диаметром 25мм — 150 витков провода ПЭВ-1 0,1;

— для катушки диаметром 75мм — 80 витков ПЭВ-1 0,2;

— для катушки диаметром 200мм — 50 витков ПЭВ-1 0,3.

После изготовления одной из катушек, подключаем её к схеме. Движком резистора и переменым конденсатором С3 добиваемся звука низкого тона в наушниках.

При приближении катушки к металу, звук в наушниках должен изменить тональность — таким образом происходит определение наличия металлического предмета в поисковой зоне. В качестве корпуса использовал пластмассовую коробку подходящих размеров.

Форум по металлоискателям

Форум по обсуждению материала ДЕЛАЕМ МЕТАЛЛОИСКАТЕЛЬ В ДОМАШНИХ УСЛОВИЯХ

Металлоискатель своими руками

Вы в детстве хотели себе иметь прибор, которым можно было бы находить металлические предметы и даже клад? Большинство детей желают иметь такой агрегат. К счастью, он существует. Это обычный металлодетектор, позволяющий обнаруживать различные металлы под слоем грунта и в других местах. Принцип в том, что он находит материал, который отличается своими магнитными или электрическими свойствами от среды нахождения. Примечательно, что находить можно не только металлические предметы и не только в грунте.

Металлоискатель используют геологи, службы досмотра, военные, криминалисты и строители. Это весьма полезная в хозяйстве вещь. А можно ли сделать металлоискатель своими руками? Да, и эта статья поможет вам в этом.

Как работает металлоискатель и из чего он состоит

Для того чтобы сделать такой прибор в домашних условиях собственными руками, нужно разобраться в принципе его работы. Как он способен обнаруживать металл и сигнализировать об этом? Все дело в электромагнитной индукции. Металлоискатели имеют свою схему, состоящую из:

Передатчика колебаний электромагнитных волн.
Приемника.
Специальной передающей сигнал катушки.
Катушки, принимающей сигнал.
Устройства индикации.
Дискриминатора (схема выделения полезного сигнала).

Некоторые работающие узлы могут быть объединены схематически и конструктивно. К примеру как приемник, так и передатчик смогут действовать на одну катушку. Часть приемника сразу будет выделять положительный сигнал и так далее.

Теперь детальней о принципе работы металлоискателя. Благодаря катушке, в среде начинает создаваться ЭМП (электромагнитное поле) некой структуры. В том случае, когда в радиусе действия этого поля находится предмет, проводящий электричество, в нем появляются токи Фуко или вихревые.Они создают собственное ЭМП предмета. Теперь изначальная структура катушки начинает искажаться. А когда предмет, находящийся в грунте, не проводит электричество, но имеет ферромагнитные свойства, то за счет экранирования структура катушки тоже искажается. Как в первом, так и во втором случае, металлоискатель улавливает электромагнитное поле от предмета и преобразует его в сигнал (акустический или оптический). Вы слышите определенный звук и можете видеть сигнал на экране.

Обратите внимание! В целом для работы металлоискателя необязательно, чтобы тело проводило ток, грунт – нет. Важно чтобы магнитные и электрические свойства тел отличались.

Вот так и работает система металлоискателя. Принцип простой и действенный. Теперь, давайте подробнее рассмотрим, как сделать металлоискатель собственными руками. Первое что вам нужно – подготовить все инструменты и материалы.

Компоненты для металлоискателя

Итак, если вы хотите изготовить прибор, то без специальных приспособлений не обойтись. Это все-таки электронный прибор, который нужно собрать из разных комплектующих. Что же потребуется? Набор следующий:

микросхема NE555 или отечественный аналог КР1006ВИ1, на которой будет построен передающий узел;
транзистор IRF740;
транзистор по типу NPN;
микросхема К157УД2 с транзистором ВС547 для приемного узла;
провод чтобы намотать катушку ПЭВ 0.5;
изоляционная лента;
провода, паяльник;
другие материалы для сооружения корпуса.

Прочие компоненты вы можете увидеть на схеме ниже.

Кроме того, вам понадобится пластиковая коробка, чтобы смонтировать электронную схему. А также подготовьте пластиковую трубу, чтобы создать штангу с закрепленной на ней катушкой. Теперь можно приступать к работе.

Собираем металлоискатель собственными руками: создание печатной платы

Самый сложный этап работ – это электроника. Здесь все тонко и сложно. Поэтому рационально начать именно с создания рабочей печатной платы. Существует лишь несколько вариантов различных плат. Все зависит от радиоэлементов, используемых для создания. Различают плату, работающую на микросхеме NE555, и на транзисторах. Ниже видно, как выглядят эти платы.

Собираем металлоискатель собственными руками: установка электронных элементов на плату

Дальше работа тоже будет не из легких. Все электронные элементы металлоискателя придется спаять и установить их так, как показывает схема. На фото вы можете видеть конденсаторы. Они пленочные и обладают высокой термостабильностью. За счет них работа металлоискателя будет значительно стабильней. Такой показатель очень кстати, особенно в осенний период пользования прибором. Ведь тогда на улице бывает достаточно прохладно.

Остается выполнить пайку. Сам процесс мы описывать не будем, так как технология пайки должна быть известна всем. Чтобы наглядно понять, как выполнить все работы по электронной части металлоискателя, предлагаем вам дополнительно ознакомиться с этим видео:

Собираем металлоискатель собственными руками: питание

Чтобы устройство получало ток, нужно обеспечить источник питания на 9–12 В. Стоит заметить, что металлоискатель довольно прожорливо потребляет электроэнергию. Это не удивительно, так как прибор довольно мощный. Если вы думаете что одной «Кроны» (батарейки) будет достаточно, то это не так. Долго он не проработает. Потребуется две или даже три батарейки, соединенные параллельно. Как вариант использование одного мощного аккумулятора. Это будет дешевле, так как его можно долго разряжать и заряжать.

Собираем металлоискатель собственными руками: катушка

Так как мы делаем импульсный металлодетектор, то аккуратность и точнейшая сборка катушки не требуется. Нормальный диаметр катушки будет составлять 19–20 см. Для этого придется мотать 25 витков. Когда вы сделаете катушку, хорошо обмотайте ее сверху изоляционной лентой. Для увеличения глубины обнаружения катушкой предметов, намотайте диаметр на отправку около 26–27 см. При этом нужно уменьшить количество витков до 21–23. В таком случае используется провод Ø 0,5 мм.

Когда вы намотали катушку, ее потребуется смонтировать на жесткий корпус металлоискателя. Важно, чтобы на корпусе отсутствовал металл. Подумайте и поищите любой корпус, который будет подходить по размерам. Корпус будет выполнять защитную функцию. Катушка будет защищена от ударов о грунт во время поисков.

Чтобы сделать отвод от катушки, припаяйте к ней два провода Ø 0,5–0,75 мм. Рекомендуется использовать 2 свитых друг с другом провода.

Собираем металлоискатель собственными руками: настройка прибора

Собирая металлоискатель по схеме, настраивать его не нужно. Он уже обладает максимальной чувствительностью. Чтобы еще тоньше настроить металлоискатель, отрегулируйте переменный резистор R13, немного покрутив его. Делайте это до тех пор, пока не услышите редкие щелчки. В том случае, когда это достигается на крайнем положении нахождения резистора, смените номинал прибора R12. Такой переменный резистор должен настроить металлоискатель на оптимальную работу на среднем положении.

Существует специальный осциллограф, благодаря которому вы можете измерять частоту затвора резистора Т2. Протяжность импульса должна составлять 130–150 мкс, а оптимальная рабочая частота – 120–150 Гц.

Чтобы начать процесс поиска металлоискателем, нужно включить его и подождать примерно 20 сек. Тогда он стабилизируется. Теперь крутите резистор R13 чтобы настроить его. Вот и все, вы можете начинать свой поиск при помощи простого металлоискателя.

Подведем итоги

Такая подробная инструкция поможет вам узнать, как самому можно сделать металлоискатель своими руками. Он простой, но полностью способен находить металлические предметы. Более сложные модели металлоискателей требуют больших усилий и времени.

Принадлежности и необходимое оборудование для обнаружения металлов

Даниэль Бернцвейг

Итак, у вас есть металлоискатель, вы проверили его и знаете, как работают все функции. Затем вы должны составить список потенциальных мест для охоты за сокровищами в вашем районе. Последняя подготовка перед тем, как вы отправитесь искать сокровища, — это убедиться, что у вас есть все необходимое оборудование. Охотники за сокровищами хотят безопасно и эффективно находить монеты, драгоценности, реликвии и другие ценности.Принадлежности для обнаружения металлов также называют вашим «набором хитростей». Было бы обидно находиться посреди поисковой поездки без оборудования, необходимого для данного типа местности, условий грунта, погодных условий и методов поиска, с которыми вы имеете дело. Давайте рассмотрим, какие инструменты и аксессуары искатели считают необходимым условием для поиска сокровищ.

Поисковые катушки и крышки катушек:

Металлоискатели поставляются со стандартной поисковой катушкой, обычно диаметром от 7 до 9 дюймов.Логично, что поисковая катушка этого размера является стандартной, потому что это, как правило, лучший размер для поиска монет, а также для обнаружения металлов общего назначения. Стандартные поисковые катушки обычно легкие, имеют приличную ширину сканирования и чувствительны к широкому кругу целей. Если вы работаете в области, особенно заполненной мусором, лучше использовать поисковую катушку меньшего размера, поскольку она может разделять ответы от двух близко расположенных целей. Поисковые катушки диаметром 3-5 дюймов можно приобрести в Интернете; они имеют узкий рисунок, позволяющий точно выделить цель.Негабаритные поисковые катушки будут проникать глубже в землю, поэтому, если вас беспокоит большая глубина, вам может потребоваться поисковая катушка большего размера. Охотники за тайниками и любители, ищущие глубоко захороненные реликвии, как правило, выбирают поисковые катушки 12 дюймов или больше. Что касается поисковых катушек, крышка поисковой катушки предотвратит царапины, потертости и повреждение вашей катушки во время ее использования. Защитите свое оборудование для обнаружения металлов, так как это вложение. Крышки недорогие и сохранят вашу поисковую катушку в отличном состоянии.

Магазинные поисковые катушки для вашего детектора
Магазинные поисковые катушки для вашего детектора

Пинпоинтеров:

Часто металлоискатель оснащен функцией точного определения местоположения, поэтому пользователь может нажать кнопку и навести на свою цель. Однако встроенная функция точного определения местоположения не такая быстрая и точная, как отдельный портативный пинпоинтер. Эксперты сходятся во мнении, что после того, как вы поработали с портативным пинпоинтером, вы заметите, насколько быстрее можно получить монету, реликвию или другое сокровище.Также доступны линейные датчики, которые зависят от модели и разрабатываются каждым соответствующим производителем. Преимущество линейных зондов заключается в том, что вы можете сохранять показания глубины и идентификатора цели на вашем детекторе при точном определении объекта с помощью зонда меньшего размера. Garrett Pro-Pointer — это самый продаваемый пинпоинтерный датчик для металлоискателей на рынке. Также обратите внимание на другие пинпоинтеры.

Самые продаваемые пинпоинтеры:

Наушники

Практически все любители металлоискателей скажут вам, что наушники просто необходимы.Наушники позволяют слышать слабые сигналы, снижают уровень шума, когда рядом находятся другие люди, и помогают сохранить заряд батареи. Шум волн океана или озера и толпы людей делают наушники незаменимыми для пляжной охоты. Большинство людей могут слышать более слабые звуки и определять более глубокие при использовании наушников. Наушники для обнаружения металлов бывают разных размеров, наиболее популярными из которых являются стереофонические наушники-вкладыши. Щелкните здесь, чтобы ознакомиться с нашими самыми продаваемыми наушниками для металлоискателей.

Дождевики и ремни

Дождевики доступны для многих металлоискателей.Детекторы могут быть повреждены, если вода попадет в электронику, поэтому разумно иметь под рукой крышку. Плечевые или набедренные ремни помогут выдержать вес металлоискателя. Эти ремни безопасности снимают вес с руки и переносят его на корпус. Когда вы охотитесь совсем недолго, вес детектора, вероятно, вас не побеспокоит. Но если вы находитесь в поле в однодневной поездке или на несколько часов, вам следует избегать мышечных напряжений. Ознакомьтесь с нашей подборкой кейсов и крышек.

Инструменты и затирочные машины для копания

Инструменты для копания — один из самых важных предметов в арсенале поисковика. Они различаются по размеру и длине, поскольку рассчитаны на разные грунтовые условия. Вы можете найти узкие зонды, такие как ледоруб, которые умеют изолировать монеты. Для других мест лучше всего подойдет ручная лопата или совок. Для более глубоких объектов требуется более крупный инструмент для копания. Мастерок, разработанный специально для обнаружения металлов, определенно является хорошей инвестицией.Такие бренды, как Lesche, известны своими высококачественными мастерками и лопатами — на них есть отметки, показывающие, насколько глубоко вы копаете, и зазубренный край для прорезания корней, подлеска и труднопроходимой местности.

Самые популярные инструменты для копания:

Пояс для инструментов, фартук и другие аксессуары

В зависимости от местности, на которой вы охотитесь, погодных условий и продолжительности охоты, вам пригодятся дополнительные аксессуары. Пончо от дождя станет вашим лучшим другом, когда накатываются дождевые облака, а перчатки для охоты за сокровищами помогут, если вы копаете неровную или каменистую землю.Сумка для находок и инструментов идеально подходит для сортировки ваших находок в полевых условиях. В один карман можно класть монеты, в другой — мусор, а в третий — зонды. Обязательно прочтите нашу статью «Копание и поиск целей» для получения подробной информации о безопасном восстановлении ваших обнаруженных металлоискателей.

MetalDetector.com предлагает огромный ассортимент принадлежностей для поиска, возможно, самый большой из доступных в Интернете. Кроме того, мы каждый день пополняем запасы новинок. Если вас интересует специальная область охоты за сокровищами, например, поиск золота, вы найдете книги, посвященные этой теме.Посетите наш раздел с книгами по обнаружению металлов или нажмите «Обзор магазина» в верхней навигационной панели и прокрутите до «Магазин принадлежностей» , чтобы найти все, что вы покупаете.

Авторские права 2014 Detector Electronics Corp.

советов по поиску монет в вашем районе

Майкл Бернцвейг

Прелесть поиска монет заключается в том, что практически каждый профессиональный металлоискатель обнаружит монеты — будь то модель начального, среднего или высшего уровня.Существуют металлоискатели, специально разработанные для поиска монет, но все модели общего назначения будут сигнализировать о местонахождении монетных целей. Охота за монетами также является отличным местом для начала для тех, кто плохо знаком с охотой за сокровищами. Миллионы монет были обнаружены с помощью металлоискателей; и еще миллионы ждут открытия. Если вы готовы к охоте за монетами, вам просто нужно выучить несколько советов и составить список мест для охоты. Если вам нравится идея охоты за монетами, купите себе детектор, продолжайте читать и позвольте приключениям начаться!

Потерянные монеты разбросаны по всему вашему городу

Монеты теряются везде, где часто бывают люди, или там, где люди собирались много веков назад.Было бы невозможно перечислить все потенциальные места для поиска. Но специалисты по поиску часто публикуют сообщения на форумах, где им удалось добиться успеха или найти тайник с монетами. Обязательно запрашивайте разрешение перед охотой на частной собственности и ознакомьтесь с национальными и местными законами в вашем районе в отношении других общественных мест. Для начала обыщите все тротуары и полосу травы между тротуаром и бордюром. Это особенно актуально в пешеходных зонах с интенсивным движением. Для поиска используйте не только уши, но и глаза. Вы часто будете видеть монеты прямо на земле еще до того, как ваш детектор их подберет.Парки и детские площадки обычно занимают первые места в списке сайтов для поиска монет, потому что дети легко их теряют. Они могут быть не старыми или ценными, но вы обязательно найдете монеты — и чем больше у вас опыта, тем больше у вас будет опыта в этом хобби. Если в вашем городе есть автобусные остановки, поищите там скамейки.

Мы не можем забыть пляжи! Везде, где люди резвятся и играют в песке и воде, это потенциальная горячая точка. Типичный снимок охотника за сокровищами включает в себя металлоискатель на пляже — не зря.Сиденья на стадионе и трибуны считаются прибыльными угодьями для охоты за монетами. Зрители неосознанно теряют монеты и драгоценности, вставая и опускаясь со своих мест. Эксперты советуют вам найти время, чтобы осмотреть заборы на стадионах, потому что бумажные деньги там развеваются ветром. То же самое и с огороженными территориями вокруг парковок. Обыщите территорию школ и кампусов колледжей. Студенты часто теряют деньги во время бега или ожидания между уроками. Церкви входят в список самых горячих точек.Вы можете искать по дорожкам и ступенькам за пределами церкви или в местах, где разгружаются пассажиры. Если в вашем районе есть старые заброшенные дома, обязательно отнесите туда свой металлоискатель. Обыщите передние подъезды, ступеньки задних дверей, проходы и подъездные пути. Тщательно просканируйте полы, плинтусы и напольные покрытия на предмет потерянных монет. Между плинтусами и полом часто находят очень ценные старые монеты. Интересно, что раньше люди прятали монеты за досками в стене и внутри полых дверей.Дополнительные советы экспертов по поиску монет см. В статье: Какие металлоискатели лучше всего подходят для поиска монет?

Советы экспертов для достижения большего успеха

Вот несколько советов от ветеранов-охотников за монетами, которые помогут вам набрать много монет:

Каждый раз, когда вы отправляетесь на охоту, записывайте найденные монеты и их дату. Обведите сайты с монетами, датируемыми ранее 1965 года, и вы получите список лучших мест для раскопок.
Внимательно осмотрите свое охотничье угодье.Где люди торчат? Обратите внимание на то, где трава изнашивается от пешеходного движения. Это ключи к поиску мест для охоты.
Если у вас хороший сайт, посмотрите, что вы там найдете. Если это область с высоким содержанием мусора, вам может потребоваться поисковая катушка меньшего размера, чтобы вы могли точно определять монеты. Если все монеты глубокие, лучше будет катушка побольше. Ручной пинпоинтер, такой как Garrett Pro-Pointer, очень чувствителен и ускоряет сбор монет.
Научитесь распознавать звуки вашего детектора, когда он находит монету.Обычно монеты издают цельный звук. Он начнет и внезапно перестанет переходить от бесшумного к полной громкости с каждым движением катушки.
Установите сетку для сканирования области. Вы не хотите пропустить большие участки парка или постоянно обыскивать один и тот же участок.
Если вы найдете много монет и маленьких сокровищ в одном месте у поверхности, возможно, вы наткнулись на участок, на который раньше никогда не охотились. Не торопитесь и внимательно осмотрите каждые 10 футов. Затем запишите точное место, чтобы вы могли вернуться снова.

Важные функции детектора для поиска монет

Охота за монетами упрощена благодаря специальным функциям, встроенным в металлоискатель. Идентификация цели позволяет пользователю определить, что это за цель, прежде чем выкопать ее. (Это не всегда 100% точность.) Многие детекторы оснащены ЖК-дисплеем, на котором есть измеритель, который показывает, является ли цель: железо, фольга, никель, десять центов, пенни, четверть, язычок, завинчивающийся колпачок или что-то еще. еще. Также имеется звуковой сигнал, который звучит по-разному в зависимости от типа идентифицируемого металла.Индикатор глубины полезен — он показывает, насколько далеко внизу находятся цели. У большинства устройств есть функция различения. Дискриминация позволяет отключать металл от мусора. Например, железные гвозди, как правило, подают сигнал на более низкой частоте, а монеты — на более высокой частоте. Баланс грунта является важной характеристикой при охоте в районах с высокой минерализацией грунта, например на пляже.

Ниже представлены наши самые популярные металлоискатели для поиска монет.

Детекторы монет начального уровня

Детекторы монет среднего уровня

Высококачественные детекторы монет

Пинпоинтеры ручные

Вам нужно вдохновение или истории об удаче новичка с металлоискателем?

Загляните в наш раздел «Мои находки», где любители присылают правдивые истории о своих находках. Читатели голосуют за лучший рассказ, а победители получают крутые призы. В этой истории: My Garrett AT Gold, парень из Австралии начал находить монеты в свой первый день пробного запуска. За первые три дня охоты за монетами он обнаружил 160 долларов в монетах, а позже нашел очень редкий пенни. Вы тоже можете добиться успеха, если просто начнете заниматься этим увлекательным хобби!

% PDF-1.4 % 228 0 объект > эндобдж xref 228 109 0000000016 00000 н. 0000002532 00000 н. 0000002672 00000 н. 0000003649 00000 н. 0000003971 00000 н. 0000004055 00000 н. 0000004144 00000 п. 0000004256 00000 н. 0000004363 00000 п. 0000004419 00000 н. 0000004547 00000 н. 0000004603 00000 п. 0000004761 00000 н. 0000004817 00000 н. 0000004922 00000 н. 0000005064 00000 н. 0000005226 00000 н. 0000005282 00000 н. 0000005395 00000 н. 0000005506 00000 н. 0000005688 00000 п. 0000005743 00000 н. 0000005838 00000 н. 0000005931 00000 н. 0000006082 00000 н. 0000006137 00000 п. 0000006240 00000 н. 0000006344 00000 п. 0000006477 00000 н. 0000006532 00000 н. 0000006676 00000 н. 0000006731 00000 н. 0000006817 00000 н. 0000006902 00000 н. 0000007011 00000 н. 0000007066 00000 н. 0000007170 00000 н. 0000007225 00000 н. 0000007327 00000 н. 0000007382 00000 п. 0000007437 00000 н. 0000007492 00000 н. 0000007547 00000 н. 0000007602 00000 н. 0000007738 00000 п. 0000007793 00000 н. 0000007909 00000 н. 0000007964 00000 н. 0000008019 00000 н. 0000008074 00000 н. 0000008196 00000 н. 0000008251 00000 н. 0000008373 00000 п. 0000008428 00000 н. 0000008556 00000 п. 0000008611 00000 п. 0000008736 00000 н. 0000008791 00000 н. 0000008846 00000 н. 0000008902 00000 н. 0000009009 00000 н. 0000009065 00000 н. 0000009211 00000 п. 0000009267 00000 н. 0000009322 00000 н. 0000009378 00000 п. 0000009534 00000 п. 0000009590 00000 н. 0000009744 00000 н. 0000009800 00000 н. 0000009972 00000 н. 0000010028 00000 п. 0000010142 00000 п. 0000010198 00000 п. 0000010254 00000 п. 0000010308 00000 п. 0000011411 00000 п. 0000011699 00000 п. 0000011978 00000 п. 0000012267 00000 п. 0000013381 00000 п. 0000014489 00000 н. 0000015596 00000 п. 0000015898 00000 п. 0000015921 00000 п. 0000017141 00000 п. 0000017163 00000 п. 0000018237 00000 п. 0000018259 00000 п. 0000019336 00000 п. 0000019359 00000 п. 0000020455 00000 п. 0000020477 00000 п. 0000021530 00000 н. 0000021552 00000 п. 0000022596 00000 п. 0000022618 00000 п. 0000023694 00000 п. 0000023717 00000 п. 0000023775 00000 п. 0000023800 00000 п. 0000126531 00000 н. 0000126556 00000 н. 0000127750 00000 н. 0000127772 00000 н. 0000128816 00000 н. 0000128839 00000 н. 0000002728 00000 н. 0000003627 00000 н. трейлер ] >> startxref 0 %% EOF 229 0 объект > эндобдж 230 0 объект > эндобдж 335 0 объект > поток H̔KSaǿ٦_yR_ ݖ KR ڋ٭ & CjbFzQdaz — (, k {AL`Ri * t69

Дом начинает капитальный ремонт системы безопасности

«6 января изменило нас навсегда, и мы должны признать, что живем, по крайней мере, в ближайшем будущем, в новой и несколько сложной стране», — сказал республиканец.Дин Филлипс (демократ от штата Миннесота), один из 32 членов, который недавно написал руководству Демократической и Республиканской партии с просьбой о дополнительных мерах безопасности.

Спустя несколько недель после нападения тысячи людей, которые работают в комплексе, остаются потрясенными — не только потому, что они пережили восстание, но и потому, что многие законодатели и сотрудники говорят, что они не чувствуют себя в безопасности в Капитолии или за его пределами на фоне восстания. угрозы, направленные против членов обеих сторон.

Некоторые члены взяли дело в свои руки, приобретая охрану для своих домов на средства кампании или личные средства, вкладывая средства в бронежилеты, подавая заявки на разрешение на скрытое ношение или даже рассматривая возможность переезда своей семьи. «Понимаю ли я, почему все больше членов Конгресса приобретают огнестрельное оружие? Да, верю », — добавил Филлипс, отметив, что он тоже купил дополнительные меры безопасности для своего дома.

Спикер

Нэнси Пелоси предприняла несколько шагов для усиления защиты, в том числе назначила рабочую группу для проведения немедленной проверки безопасности комплекса Капитолия. Спикер получила свой первый брифинг по этому поводу на прошлой неделе, а полный обзор будет завершен к 5 марта.

Пелоси также недавно провела обсуждения со своей командой руководства — в том числе во время частных звонков в воскресенье и вторник — о разработке внешнего законодательства для формирования комиссии по расследованию событий, предшествовавших январю.6 восстание.

«Безопасность Капитолия США и всех, кто обслуживает и работает в нем, является наивысшим приоритетом», — сказал Пелоси в письме во вторник вечером, подтвердив планы по продвижению вперед с дополнительным финансированием безопасности и комиссией по расследованию атак.

Объявление Пелоси о создании комиссии является новым, но идея обсуждалась в течение нескольких недель. Фактически, спустя несколько часов после того, как бунтовщики осадили Капитолий, Палата представителей возобновила процесс подтверждения результатов выборов в зале, респ.Родни Дэвис (штат Иллинойс) беседовал с Пелоси и председателем администрации дома Зои Лофгрен (штат Калифорния) о создании комиссии в стиле 11 сентября.

«Мы говорили о двухпартийных действиях, направленных на решение этой проблемы, чтобы убедиться, что это больше никогда не повторится», — сказал Дэвис, главный республиканец в комитете администрации дома. «Но мы посмотрим, пойдут ли они по этому пути».

Независимая комиссия могла бы также изучить некоторые из наиболее спорных вопросов о 6 января, включая то, какую роль члены Республиканской партии играли, если таковые имели место, в событиях дня, согласно демократам, знакомым с обсуждениями планирования. Возможность участия республиканцев продолжает беспокоить демократов, в том числе Пелоси, который на прошлой неделе, в частности, заявил, что «враг находится внутри палаты представителей».

Вопрос о безопасности членов также был поднят во вторник во время еженедельного разговора между командой Пелоси и руководителями штабов демократов. Старшие демократы были проинформированы исполняющим обязанности сержанта о дополнительных мерах безопасности, принимаемых для повышения безопасности своих членов во время их поездок в Вашингтон и из Вашингтона.

Помощники демократов спросили, как они сообщают о внутренних угрозах и что делается для устранения массовых провалов руководства полиции Капитолия начиная с января.6.

Один из сотрудников, участвовавших в звонке, сказал, что они сообщили сотрудникам полиции Капитолия о «прямых» угрозах насилия в отношении своего босса, но так и не получили ответа через несколько недель. По крайней мере, в одном случае полиция Капитолия предложила сотрудникам сотрудничать с местными правоохранительными органами, если им понадобится срочная помощь. Управление по связям с общественностью полиции Капитолия не ответило на запрос о комментарии.

Члены обеих партий также попросили Пелоси и лидера меньшинства Палаты представителей Кевина Маккарти о большей гибкости в использовании официальных средств для защиты себя, своих сотрудников и своих семей — в дополнение к дополнительным средствам в будущем.В 2017 году Палата представителей утвердила выделение дополнительных 25000 долларов на бюджет офиса каждого члена Палаты, чтобы повысить безопасность после стрельбы, в результате которой был ранен Стив Скализ, принадлежащий к меньшинству Палаты представителей Палаты представителей.

Пелоси подтвердила в своем письме во вторник, что Палата представителей в ближайшие недели продвинется вперед с дополнительным пакетом финансирования для обеспечения безопасности своих членов, хотя до сих пор нет графика, когда этот закон может быть представлен.

Некоторые из самых известных демократов в последние недели подверглись угрозам.Республиканцы, проголосовавшие за импичмент Трампа, также стали крупными мишенями; один поддерживающий Трампа организатор даже планирует тур «MAGA Sellout» против членов, которых считают нелояльными Трампу. Маккарти, тем временем, умолял республиканцев в Палате представителей прекратить публичные нападения друг на друга из-за их голосования по импичменту — отчасти из соображений безопасности.

Ограждение вокруг здания также обсуждается после того, как на прошлой неделе исполняющий обязанности главы полиции Капитолия предположил, что оно может быть постоянным.Но высшие законодатели, в том числе Пелоси в частных беседах с ее руководящей командой, отметили, что Конгресс сам должен будет присвоить средства.

Между тем, законодатели также борются с угрозами за пределами теперь сильно укрепленной территории Капитолия, в том числе в аэропортах, где некоторые члены были запуганы и вынуждены прятаться в ванных комнатах. С этой целью на прошлой неделе сержант по оружию объявил, что полиция Капитолия будет усиливать безопасность в аэропортах и на вокзалах округа Колумбия.

Внутри Капитолия отношения между многими демократами и республиканцами после 6 января остаются натянутыми. Некоторые республиканцы говорят, что они возмущены обвинениями в том, что они способствовали разжиганию атак, и восстали против мер безопасности демократов, таких как металлоискатели за пределами зала Палаты представителей. . Они указывают на то, что законодателям разрешено обходить безопасность, когда они входят в Капитолий и офисные здания.

Но один депутат от Республиканской партии, член палаты представителей Энди Харрис из Мэриленда, недавно попытался поднести пистолет к полу палаты представителей, что, по словам демократов, лишь оправдывает их усилия по подавлению безопасности внутри палаты.

И член палаты представителей Лорен Боберт (штат Колорадо), вызывающая неоднозначную реакцию новичка Республиканской партии, которая ранее заявила, что таскает с собой пистолет по комплексу Капитолия, во вторник распространила письмо, призывающее других членов выступить против «неконституционных штрафов за металлоискатели».

Штрафы являются «попыткой извлечь выгоду из кризиса, разразившегося в столице нашей страны 6 января, и неконституционно наказать членов Конгресса, которые считаются политическими оппонентами», — написал Боберт, согласно копии, полученной POLITICO.

Помимо физической безопасности, официальные лица Конгресса пристально следят за менее заметной угрозой для членов и сотрудников: надвигающимся кризисом психического здоровья. Исполняющий обязанности начальника полиции Капитолия сказала Конгрессу, что ее силы борются с посттравматическим стрессовым расстройством; 2 сотрудников правоохранительных органов покончили жизнь самоубийством с 6 января.

Департамент по делам ветеранов объявил на этой неделе, что отправит передвижные ветеринарные центры — один на стороне Палаты представителей, другой на стороне Сената, — чтобы предоставлять ресурсы по охране психического здоровья полиции Капитолия, Национальной гвардии и персоналу «в кризисной ситуации».Пелоси также объявила во вторник о планах для своих сотрудников помочь участникам записать свои воспоминания об атаках 6 января в рамках процесса исцеления.

Некоторые участники уже рассказали о своем мучительном опыте. Член палаты представителей Александрия Окасио-Кортес (DN.Y.), которая столкнулась с длительным шквалом угроз в прошлом, не только поделилась своим опытом попыток спрятаться 6 января, когда бунтовщики штурмовали Капитолий, но также показала, что она пережившим сексуальное насилие, и эти два случая усугубляют друг друга.

«Я пережил сексуальное насилие», — сказал Окасио-Кортез в понедельник вечером в Instagram. «Я не говорил об этом многим людям в своей жизни. Но когда мы переживаем травму, травмы накладываются друг на друга ».

Металлоискатели в поиске и извлечении улик

Сэм Чан

Капитан звонит — только что стреляли. Потерпевших несколько, подозреваемый находится под стражей. На место происшествия прибыли следователи и сотрудники криминалистической лаборатории, но они не могут найти отработанные гильзы. Они обеспечат безопасность объекта на ночь, а поисковая группа должна быть там в 6:30 утра с металлоискателями.

Когда прибывают члены группы, следователи информируют их об обстоятельствах стрельбы и описывают, где, по их мнению, она произошла. Информации о траектории отработанных гильз нет. Задача состоит в том, чтобы найти гильзы калибра .40 во дворе дома размером 40 на 40 футов.

Двор в хорошем состоянии. Когда члены команды подходят к передней части дома, они видят слева гараж, стены которого высажены кустарником разного размера.Справа — аккуратно подстриженный газон. На траве видное пятно крови.

Поисковая группа решает сначала взяться за самые сложные поисковые участки, начиная со стены гаража. Если оболочки упали в кусты, их будет сложно обнаружить; гвозди и медные провода в стене усложнят поиск. Члены команды решают оторвать кусты от стены и обыскать землю. У стены гаража они находят множество кровельных гвоздей и другой мусор, но без гильзы.

Дальше лужайка. Команда должна систематически искать его, чтобы обеспечить полное покрытие. С двумя детекторами операторы начинают с противоположных углов и продвигаются вверх и вниз по лужайке, заканчиваясь посередине.

Когда датчик приближается к пятну на лужайке, он издает звуковой сигнал. Чтобы не прикасаться к кожуху руками, члены команды используют портативный детектор-пинпоинтер, чтобы обнаружить его в траве. Затем техник криминалистической лаборатории документирует и извлекает его.

Члены команды обыскивают остальную часть лужайки, но больше не находят отработанных гильз.

Создание поисковой группы

«Чтобы обеспечить приемлемость в суде, лица, работающие с детекторами, должны быть проверены, должным образом обучены и подотчетны агентству».

Металлоискатель — бесценный инструмент в поиске и извлечении металлических улик. Некоторые правоохранительные органы полагаются на внешние группы для оказания этой услуги, но различные опасения по поводу целостности места преступления — например, цепочка хранения доказательств и требуемая документация поиска — могут сделать эту практику проблематичной. Чтобы обеспечить приемлемость в суде, лица, работающие с детекторами, должны быть проверены, должным образом обучены и подотчетны агентству. Это снижает вероятность пропуска или неправильного обращения с важными доказательствами.

В ответ на эту проблему в 2014 году департамент шерифа округа Ориндж, Калифорния (OCSD) создал группу по поиску металлоискателей. Агентство сделало важные соображения относительно выбора оборудования и развития обучения работе с металлоискателями. Другие отделы могут использовать эту информацию в процессе принятия решений при создании подобных программ.

Группа поиска металлоискателей

OCSD входит в состав поисково-спасательного резервного подразделения (SRRU), одного из многих подразделений в резервном бюро. За исключением лейтенанта и сержанта, резервное бюро состоит из заместителей резерва — присяжных сотрудников правоохранительных органов — и не присяжных профессиональных оперативников службы (PSR). И заместители запаса, и ОПБ являются волонтерами, которые прошли проверку биографических данных перед тем, как присоединиться к отделу.

SRRU ищет пропавших людей, улики с места преступления и потенциальное оружие в тюрьмах.Поскольку большинство оружия содержит некоторое количество металла, металлоискатель оказывается важным для поиска улик. В 2014 году SRRU начал стандартизацию оборудования и формализовать обучение операторов металлоискателей.

Выбор оборудования

Когда была создана поисковая группа металлоискателей, детекторы, доступные для SRRU, состояли из моделей, появившихся на рынке примерно в 2001 году. С тех пор электроника детекторов, конструкция катушек, логика распознавания цели и интерфейс оператора были улучшены различными способами. .¹ Эти усовершенствования приводят к лучшему проникновению на глубину, чтобы находить доказательства, закопанные глубже в почву; большая способность определять тип и размер цели; и улучшенные дисплеи и элементы управления, упрощающие изучение и использование детекторов.

Чтобы выбрать идеальный металлоискатель для наземного поиска, отделы должны учитывать конструкцию и особенности, которые они сочтут наиболее полезными. Сегодня на рынке представлены два основных типа металлоискателей: индукционные весы (IB) и импульсные индукционные (PI).² У каждого есть свои преимущества и недостатки. Например, конструкция PI превосходит условия морской среды, поэтому металлоискатель, предназначенный для использования под водой, обычно использует PI. Однако в целом конструкция IB проще в использовании и обеспечивает лучшую общую производительность для приложений наземного поиска.

«Различение цели детектора позволяет ему выдавать звуковой сигнал только тогда, когда идентификатор цели находится в заданном диапазоне».

Одним из преимуществ конструкции IB является его способность определять относительную проводимость цели и отображать эту информацию на аналоговом или цифровом дисплее.Эта идентификация цели помогает искать конкретный тип металла, особенно если существует образец мишени, от которого нужно откалибровать. Различение цели детектора позволяет ему выдавать звуковой сигнал только тогда, когда идентификатор цели находится в заданном диапазоне.

Например, при поиске латунного кожуха команда может сканировать образец, чтобы определить диапазон ID. Затем они могут установить дискриминацию, чтобы детектор издавал звуковой сигнал только при обнаружении этого диапазона идентификатора цели.Это экономит много времени, особенно в среде, полной мусора. Однако операторы должны осторожно использовать распознавание цели. Маскирование цели может привести к тому, что пользователи будут обходить допустимую цель, если они слишком агрессивны в настройке дискриминации. ³

Еще одна важная особенность — балансировка грунта. ⁴ В зависимости от геологии местности почва может быть проводящей и давать ложный сигнал. Соленая или солоноватая вода также могут вызвать эту проблему. Некоторые металлоискатели имеют функции регулировки баланса грунта вручную или автоматически.

Детекторы

IB плохо взаимодействуют с другими детекторами, работающими на той же частоте. Это представляет проблему для агентств, которые хотят оборудовать свои подразделения более чем одним металлоискателем. Использование детекторов нескольких производителей может затруднить обучение и повышение квалификации. Одним из решений является поиск модели, которая может вносить незначительные изменения в свою рабочую частоту, чтобы избежать помех. Эта способность также помогает при поиске вблизи линий электропередач или источников радиопередачи.

Последней особенностью металлоискателей наземного поиска является наличие поисковых катушек разного размера. Катушка одного размера не подходит всем. Для большинства поисков по умолчанию выбирается самая большая катушка, доступная для устройства. Такая катушка обеспечивает наибольшее покрытие за один проход и лучшую глубину проникновения. Однако в некоторых случаях местность может не позволить большой катушке приблизиться к земле. В таких ситуациях пользователям нужна катушка меньшего размера.

В дополнение к детектору наземного поиска необходим портативный пинпоинтер.Детекторы наземного поиска изолируют общее местоположение цели. Более мелкий и более точный детектор помогает определить местонахождение цели во время раскопок. Портативный детектор не обязательно должен иметь идентификацию цели или возможности распознавания, но желательно иметь средства для регулировки чувствительности или повторной балансировки.

Учебный персонал

Все члены SRRU прошли предварительную подготовку по поиску улик и надлежащему поведению на месте преступления. Это способствовало развитию команды, потому что работа с металлоискателем была единственной необходимой дополнительной подготовкой.

Существует очень мало обучения металлоискателям со специальным приложением к месту преступления. Эта проблема в сочетании с бюджетными ограничениями и необходимостью обучения большого числа операторов может потребовать развития внутреннего обучения. В обучении необходимо найти баланс между теоретическим и практическим. Тщательное понимание того, как работают детекторы, позволяет оператору принимать решения в полевых условиях. Обучение OCSD состоит из обсуждения в классе концепций и практических занятий с детектором.

Двумя наиболее важными теоретическими концепциями являются относительная проводимость и влияние конфигурации поисковой катушки. Поскольку идентификатор цели детектора IB основан на относительной проводимости, пользователям необходимо знать различные типы металлов и их проводимость. Размер и конфигурация катушки влияют на форму поля обнаружения. Операторы должны понимать это, чтобы сделать правильный выбор во время поиска.

С практической стороны, обучение должно быть сосредоточено на специфике детектора, который будет использовать команда.На панели управления современного металлоискателя много кнопок. Для тех, кто нервничает по поводу нажатия кнопок и изменения настроек, это может напугать. Однако, как и в случае с большинством электронных устройств, есть способ выполнить сброс до заводских настроек, который вернет устройство в исходное состояние. Это одна из первых вещей, которую должны усвоить операторы.

Хотя производители металлоискателей продают некоторые модели для правоохранительных органов, они изначально разрабатывают их для охотников за сокровищами.Из-за этого в детекторах предусмотрены специализированные режимы для разных целей. Инструкторы должны описать эти режимы, как их изменить и когда их использовать, чтобы операторы могли обосновать такие решения.

Идентификатор цели и звуковой сигнал зависят от модели металлоискателя. Инструкторы должны продемонстрировать реакцию детектора на различные типы металла. Это наиболее эффективно при полевых испытаниях с известными мишенями, типичными для металлов, с которыми могут столкнуться операторы. Ассортимент различных гильз для боеприпасов позволит операторам увидеть разницу в идентификаторе цели между алюминием, латунью, сталью и никелированной латунью. Разнообразный набор пуль — например, свинцовых, с медной оболочкой, неповрежденных и деформированных — также полезен для демонстрации.

Один из самых сложных навыков для освоения — правильное раскачивание металлоискателя. Это может показаться простым, но может быть сложно удерживать катушку детектора плоской и параллельно земле — и не скатывать край катушки вверх — во всем диапазоне развертки.

Ориентация цели относительно катушки детектора оказывает значительное влияние на возврат сигнала.Это можно продемонстрировать на длинном тонком гвозде. Детектор будет реагировать по-разному в зависимости от того, сканирует ноготь параллельно или перпендикулярно его длине.

Это несоответствие всегда требует от оператора повторного сканирования области в направлении, перпендикулярном исходному сканированию. Например, если операторы начинают сканировать область, перемещая катушку с востока на запад, они должны сканировать снова, перемещая катушку с севера на юг.

«Если отработанная обсадная труба упала рядом с гвоздем, комбинация гвоздя и латуни могла привести к другому идентификатору цели, в зависимости от ориентации двух целей и направления движения.”

Когда операторы научатся обнаруживать изолированную цель, они должны узнать о маскировке цели. Это эффект, который нежелательная цель может оказать на соседнюю с ней желаемую цель. Например, когда в предыдущем примере члены команды обыскивали гараж, они нашли много кровельных гвоздей. Если отработанная обсадная труба упала рядом с гвоздем, комбинация гвоздя и латуни могла привести к другому идентификатору цели, в зависимости от ориентации двух целей и направления движения.

Заключительное тренировочное упражнение — позволить операторам находить и восстанавливать любые цели, которые они могут. Старая строительная площадка или земляной участок — лучшее место для этого из-за разнообразия целей и минимальной заботы о повреждении ландшафта.

Заключение

Металлоискатели значительно увеличивают эффективность расследований на месте преступления, помогая восстановить важные улики, но многие агентства не используют их в полной мере. Производители значительно улучшили возможности устройств и упростили их работу за последние годы.При соответствующем выборе оборудования и обучении для обеспечения точного и методичного поиска большинство полицейских управлений могут развивать и поддерживать этот навык собственными силами, вместо того, чтобы передавать его внешним группам.

Примечания

Для краткого обзора терминологии металлоискателей см. Дэн Теннант, «Глоссарий по металлоискателям: что все это значит?» Top Ten Reviews, 5 сентября 2013 г., по состоянию на 17 июня 2019 г., https://www.toptenreviews.com/the-metal-detector-glossary-what-does-all-this-stuff-mean.

Джефф Тайсон, «Как работают металлоискатели», HowStuffWorks, 23 мая 2001 г., по состоянию на 17 июня 2019 г., https://electronics.howstuffworks.com/gadgets/other-gadgets/metal-detector.htm.

«Методы и методы обнаружения металлов: как обнаруживать замаскированные цели», Metal Detecting World, по состоянию на 17 июня 2019 г., https://www.metaldetectingworld.com/masked_target_detecting_technique.shtml.

Теннант.

Об авторе

Сержант запаса Сэм Чан служит в департаменте шерифа округа Ориндж, Калифорния.

Эта статья была первоначально опубликована в выпуске Бюллетеня правоохранительных органов ФБР за апрель 2020 года.
https://leb.fbi.gov/articles/featured-articles/metal-detectors-in-evidence-search-and-recovery

Статья размещена 9 апреля 2020 г.

Проблемы безопасности в аэропортах, проблемы со здоровьем

Использование ручных палочек для индивидуального досмотра, проходных металлоискателей, сканеров всего тела и рентгеновских аппаратов багажа знакомо каждому, кто летал на самолетах в последнее десятилетие. .Современные аэропорты используют эти устройства безопасности, чтобы обезопасить пассажиров от внешних угроз, но насколько безопасны методы, которые они используют? Представляют ли современные методы безопасности в аэропортах проблему для здоровья? Ниже приводится обзор текущих технологий проверки безопасности, их работы и того, какие проблемы со здоровьем они могут вызывать.

Жезлы обнаружения безопасности

Одно из самых простых в использовании и наиболее экономичных устройств сканирования — это переносная палочка обнаружения. Ручной детектор позволяет сотрудникам службы безопасности обнаруживать скрытые металлические предметы, которые могут представлять угрозу безопасности.Ручной металлоискатель не излучает излучение, как рентгеновский аппарат, он использует электромагнитное поле (ЭМП) для обнаружения металлов.

Металлоискатель состоит из двух основных частей: передающей катушки, которая создает ЭДС, и приемной катушки, которая обнаруживает другие магнитные поля. Чтобы найти металлические предметы, передающая катушка создает ЭДС, которая распространяется на 8 дюймов (20 см) от палочки, и затем палочка проходит по телу человека. Когда металлический объект попадает в передаваемое электромагнитное поле, поскольку металл проводит электричество, он создает (или «индуцирует») электромагнитную активность вокруг себя.Это новое электромагнитное поле обнаруживается катушкой приемника, и предупреждающий шум предупреждает пользователя о наличии металла.

Проходные металлоискатели

Служба безопасности

в аэропорту также использует более крупные проходные металлоискатели, которые позволяют ускорить проверку безопасности. Как и в портативных металлоискателях, в большинстве этих дуг безопасности используется аналогичная технология электромагнитного поля (ЭМП) для определения наличия металлов на вашем теле или внутри него, и не используются рентгеновские лучи.

Являются ли EMF безопасности аэропорта проблемой для здоровья?

Всемирная организация здравоохранения (ВОЗ) провела беспристрастное междисциплинарное исследование для определения воздействия электромагнитных полей на общее состояние здоровья.На веб-сайте ВОЗ указано:

«ВОЗ пришла к выводу, что имеющиеся данные не подтверждают наличие каких-либо последствий для здоровья от воздействия электромагнитных полей низкого уровня. Однако существуют некоторые пробелы в знаниях о биологических эффектах, которые требуют дальнейших исследований».

Кажется, что воздействие низкоуровневого электромагнитного поля, создаваемого защитной палочкой, похоже на другие ЭМП, с которыми мы сталкиваемся в современной жизни. Если учесть, что ЭМП создаются экранами компьютеров, электрическими одеялами, холодильниками и другими полезными предметами, используемыми в доме, воздействие другого ЭМП посредством использования ЭМП палочки обнаружения безопасности кажется оправданным.Люди, которые сообщают о «гиперчувствительности» к электричеству или магнитным полям или хотят ограничить их воздействие, могут вместо этого попросить обыск.

Устройства визуализации всего тела

Все более современные системы безопасности аэропортов теперь включают использование сканеров всего тела, большинство из которых используют технологию обратного рассеяния или новую технологию миллиметрового диапазона (MMW). Использование обоих этих передовых детекторов безопасности имеет ряд преимуществ и позволяет быстро сканировать человека на наличие множества угроз безопасности.Однако сканеры обратного рассеяния и сканеры миллиметрового диапазона используют разные технологии визуализации.

Сканеры безопасности обратного рассеяния

Сканер обратного рассеяния использует параллельный поток низкоэнергетического рентгеновского излучения для сканирования пассажиров. Человек стоит между двумя сканирующими стенами, каждая из которых имеет источник излучения, так что можно получить изображение как спереди, так и сзади человека. Рентгеновские лучи проходят через одежду, отражаются от кожи человека и любых скрытых объектов, а затем возвращают изображение на детекторы, установленные на поверхности машины.

Рентгеновский сканер обратного рассеяния использует гораздо меньше излучения, чем медицинский рентгеновский снимок, который создает изображения объектов под кожей. Однако, хотя сканер обратного рассеяния отражает только рентгеновские лучи от кожи, существуют опасения относительно количества испускаемого ими излучения, а также проблемы конфиденциальности, связанные с видами изображений, которые создают эти рентгеновские сканеры. Многие люди считают, что рентгеновское изображение с обратным рассеянием в основном снимает одежду и показывает очень наглядные изображения реального обнаженного тела человека, что является нарушением их прав пассажиров.

Из-за проблем со здоровьем и проблем с конфиденциальностью в 2003 году TSA прекратило использование сканеров Backscatter и начало заменять их более новыми сканерами безопасности миллиметрового диапазона.

Сканеры миллиметрового диапазона

Миллиметровые волны являются частью электромагнитного спектра между радио- и инфракрасными волнами, поэтому MMW-сканеры работают иначе, чем предыдущие рентгеновские системы, и не подвергают людей вредному ионизирующему излучению. В будке безопасности миллиметрового диапазона человек входит в ограждение и поднимает руки, в то время как два передатчика вращаются вокруг его тела, создавая миллиметровые волны.

Эти волны энергии проходят через одежду, отскакивают от кожи человека (или от любых скрытых объектов), а затем возвращаются к двум приемникам. Приемники отправляют 360-градусное изображение на компьютер безопасности, где сложные программные алгоритмы анализируют данные, создают трехмерное изображение человека и идентифицируют любые скрытые объекты. Поскольку MMW отражаются по-разному в зависимости от объекта, в который они попадают, предметы, спрятанные под одеждой, хорошо видны.

Для решения проблем с конфиденциальностью изображения, которые видят сотрудники службы безопасности, в основном преобразуются в контуры и общие формы.Что касается проблем со здоровьем, связанных с этим методом обеспечения безопасности в аэропортах, Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) заявляет, что:

«Системы безопасности миллиметрового диапазона, которые соответствуют ограничениям, установленным в применимом национальном стандарте безопасности неионизирующего излучения . .. не вызывают известных вредных последствий для здоровья».

Багажные рентгеновские системы

В то время как использование рентгеновских сканеров безопасности в аэропортах для людей становится все реже, системы рентгеновского контроля продолжают оставаться основным способом проверки багажа и ручной клади, разрешенных в аэропортах и в самолетах.В этих «кабинетных рентгеновских системах» используется радиационная защита для защиты сотрудников службы безопасности и пассажиров от потенциально опасных уровней рентгеновского излучения, используемого для осмотра багажа и посылок. Производители должны подтвердить, что их рентгеновские сканеры багажа не испускают вредных уровней излучения и что можно безопасно стоять или ходить рядом с рентгеновской системой в шкафу, пока она излучает рентгеновские лучи.

Стоит отметить, что зарегистрированный багаж подвергается гораздо более высоким дозам рентгеновского излучения, чем ручная кладь.По этой причине любая необработанная пленка в вашем зарегистрированном багаже может быть повреждена, и ее следует добавить в ручную кладь. Обычное рентгеновское сканирование в аэропорту не должно повредить электронному оборудованию. Что касается других личных вещей, прошедших через системы рентгеновского скрининга, Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) сообщает:

«Нет известных побочных эффектов от приема пищи, питья напитков, использования лекарств или применения косметики, облученных рентгеновской системой шкафа, используемой для проверки безопасности.«

Однако было отмечено, что со временем экранирующие завесы, используемые для удержания излучения внутри рентгеновского шкафа, могут изнашиваться, возможно, становясь менее эффективной защитой от рентгеновских лучей, используемых внутри шкафа. Кроме того, некоторые экранирующие завесы изготавливаются с использованием свинца, блокирующего рентгеновские лучи, и не соответствуют требованиям RoHS. Когда багаж проталкивается через эти занавески из свинцовой ленты, он изнашивает материал, оставляя следы свинца на багаже. Персонал аэропорта также потенциально подвержен проблемам со здоровьем из-за технического обслуживания и утилизации свинцовых материалов, содержащихся в этих радиационно-защитных завесах.

Новые композиты с высокой гравитацией (HGC) теперь используются в радиационно-защитных шторах и содержат гибридный полимерно-металлический материал, который заменяет материалы на основе свинца, а также значительно снижает износ багажа.

Общие выводы

Безусловно, перед поездкой следует учесть ряд проблем со здоровьем. В конце концов, сам полет в самолете подвергает вас относительно большему количеству космического излучения и электромагнитных полей. Магнитные поля, создаваемые реактивным двигателем, бортовой электроникой и средствами связи, а также статическое электричество, генерируемое в фюзеляже, могут быть больше, чем те, которые вы испытываете на земле.Центры по контролю и профилактике заболеваний (CDC) являются хорошим источником последних исследований в области радиационного контроля безопасности аэропортов. В целом, большинство аэропортов за последние годы добились значительного прогресса в предоставлении решений, обеспечивающих высокий уровень безопасности, учитывающих вопросы конфиденциальности и защищающих пассажиров от возможных проблем, связанных с безопасностью аэропортов.

Электрические помехи — Teknetics

Из-за высокой чувствительности современных металлоискателей в сочетании с большим количеством источников электромагнитных помех вы, вероятно, время от времени будете сталкиваться с электрическими помехами во время использования вашего металлоискателя.Важно, чтобы вы распознавали электрические помехи, если они есть, и принимали соответствующие меры для их устранения. Это не позволит вам без необходимости отказаться от полезного сайта или отправить в ремонт исправную машину.

Признаки электрических помех

Электрические помехи могут вызвать спонтанное «дребезжание» металлоискателя, потерю чувствительности без видимой причины или вызвать периодическое «колебание» звука или медленные волны спонтанного звука.То, что вы услышите, будет зависеть от того, какую модель металлоискателя вы используете, в каком рабочем режиме вы его используете, как вы настроили настройки и каков источник электрических помех. Наиболее частое проявление — спонтанная болтовня.

Все металлоискатели восприимчивы к электрическим помехам, но они различаются по типу электрических помех. В определенных условиях на некоторые металлоискатели могут влиять электрические помехи, а на другие — нет.

Два металлоискателя одной модели в одной и той же среде могут работать по-разному из-за незначительных различий в рабочей частоте или из-за того, что элементы управления были настроены по-разному.

Общие источники электрических помех

Общие источники электрических помех включают в себя: воздушные линии электропередач, подземные линии электропередач, другие металлодетекторы, телефонные линии, передающие электронные данные, компьютерные системы, электрические ограждения, старые телевизоры на основе ЭЛТ, сотовые телефоны, грозы, люминесцентные лампы, лампы на парах металлов. , военные самолеты с включенными средствами радиоэлектронной борьбы, электродвигатели, системы военной связи СНЧ и системы зажигания автомобилей.Иногда бывает, что дома, в выставочном зале или в городской среде одновременно присутствует несколько разных источников электрических помех.

Все металлоискатели создают определенный уровень электронного шума внутри. На большинстве металлоискателей, особенно на моделях с более высокими характеристиками, чувствительность можно отрегулировать достаточно высоко, чтобы «работать в шум». Это не дефект, а намеренная конструктивная особенность. Опытные пользователи, стремящиеся к максимальной глубине, часто настраивают машину так, чтобы она «работала в шуме», а затем они «прислушиваются» к звуку реальных целей.

Электрические помехи — большая проблема, чем раньше?

Более строгие правила сократили помехи от диммеров электрического света и систем автоматического зажигания. Однако в последнее время наблюдается распространение систем беспроводной связи VLF-UHF (сотовые телефоны, Bluetooth, Wi-Fi и т. Д.), Которые часто влияют на металлодетекторы. В целом вероятность возникновения электрических помех выше, чем несколько лет назад.

Кроме того, современные высококачественные металлоискатели намного более чувствительны, чем старые устройства, что увеличивает их уязвимость к электрическим помехам.Инженеры работают над способами уменьшить эту уязвимость, но битва никогда не будет выиграна, потому что металлоискатели по своей природе предназначены для обнаружения магнитных полей, а электрический ток всегда создает магнитные поля.

Металлоискатели, работающие во временной области (импульсная индукция, BBS), приобрели некоторую популярность за последние несколько лет, и эти типы, как правило, более уязвимы к электрическим помехам, чем более традиционные машины, которые работают в частотной области.Импульсные индукционные машины в основном используются для поиска золота за пределами городских районов, поэтому их уязвимость к электрическим помехам обычно не рассматривается как серьезная проблема.

Что может сделать пользователь с электрическими помехами?

Все металлоискатели оснащены регулятором чувствительности или другими регуляторами (например, усилением или порогом), которые влияют на чувствительность. Основная причина, по которой металлоискатели обеспечивают контроль чувствительности, заключается в том, что пользователь может снизить чувствительность, чтобы исключить реакцию на электрические помехи.Некоторые пользователи не хотят снижать чувствительность из-за страха «потерять глубину». Что ж, вы немного потеряете глубину, но вы все равно можете искать. Если вы сдадитесь и уйдете, вы потеряете 100% своей «глубины». Регулятор чувствительности (или его эквивалент) — это ваша первая линия защиты от электрических помех.

Многие модели металлоискателей среднего и высокого класса имеют функцию, называемую «сдвиг частоты». Это можно использовать для уменьшения или устранения определенных видов электрических помех, особенно от других металлоискателей.Обычно (но не всегда) он эффективен при устранении помех от линии электропередачи. Он не эффективен против электрических помех от грозы, электрических заборов или систем автоматического зажигания. Для получения дополнительной информации обратитесь к руководству пользователя для этой конкретной модели.

Многие модели металлоискателей имеют как режим дискриминации, так и режим движения всех металлов (часто называемый «режимом автонастройки»), который имеет более медленный и плавный отклик, чем режим дискриминации. Электрические помехи часто более контролируемы в режиме всех металлов, чем в режиме дискриминации.

В режиме дискриминации установка уровня дискриминации в области фольги обычно снижает проблемы с электрическими помехами: однако в beeperland существует множество различных конструкций дискриминаторов, и этот трюк не работает для всех из них.

В режиме дискриминации вы часто обнаруживаете, что, хотя машина может дребезжать, если поисковая катушка не движется, как только вы начнете движение над землей, сигнал с земли подавит дребезжание электрических помех, за исключением случайных хлопков. или щелкните.

Когда вы проводите «воздушные испытания» (демонстрацию устройства в помещении), вы можете обнаружить, что изменение ориентации поисковой катушки имеет большое значение для улавливания электрических помех.

Если вы носите с собой мобильный телефон или другое «высокотехнологичное» электронное оборудование во время обнаружения металлов и сталкиваетесь с проблемами, связанными с электрическими помехами, попробуйте выключить электронное оборудование (полностью выключить, а не только в режиме ожидания) и посмотреть, решит ли это проблему проблема.

При работе рядом с воздушными линиями электропередач вы часто обнаруживаете, что лучшие результаты получаются прямо под линией электропередачи, а худшие — под углом от 30 до 45 градусов от линий электропередач.Когда вы читаете отчеты о людях, хвастающихся тем, что их металлоискатели отлично работают прямо под линиями электропередач, часто бывает так. Человек, хвастающийся, часто не мог выбраться из-под линий электропередач из-за сорняков, заграждений на полосе отвода и т. Д. И, возможно, не подозревал, что у него в руках нет волшебного металлоискателя.

Многие источники электрических помех непостоянны. Вы можете обнаружить, что область, которую трудно найти в одно время дня, может быть легче после 17:00 или в выходные дни.Линии электропередач обычно наиболее тихие поздно ночью и рано утром в выходные дни.

Маленькие поисковые катушки обычно улавливают меньше электрических помех, чем большие поисковые катушки. Для поисковой катушки данного размера концентрики обычно улавливают меньше электрических помех, чем DD. Однако различия не велики. …… .На участке с очень сильными электрическими помехами лучше всего подойдет небольшая концентрическая поисковая катушка.

Отличительные характеристики некоторых моделей Bounty Hunter, Teknetics и Fisher

В целом можно сказать, что самые «горячие» модели чаще всего испытывают проблемы с электрическими помехами, а наименее чувствительные модели начального уровня имеют меньше всего проблем.

T2 и F75 при использовании в режиме дискриминации обычно обеспечивают лучшее подавление электрических помех при низких настройках дискриминации, чем при высоких настройках дискриминации. Это противоречит образцу большинства дискриминаторов.

Процесс дискриминации JE (часто называемый «ювелирным режимом») в F75 и F70 более уязвим для электрических помех, чем другие процессы дискриминации. Однако, если вы ищете небольшие украшения на сайте, где вы испытываете электрические помехи, вы можете в любом случае выбрать поиск с использованием процесса JE и контролировать электрические помехи другими способами (или просто прислушиваться к шуму).

Среди наших металлоискателей со средними и высокими характеристиками (по состоянию на 09 августа) наиболее простыми в использовании в средах с электрическими помехами являются F5 и Tek Omega.

Система распознавания Gold Bug II была разработана специально для поиска золота вдали от источников электрических помех и должна использоваться для проверки цели, а не для поиска. Это не похоже на обычный дискриминатор. По своей конструкции он имеет тенденцию к работе с шумом, а пользовательский интерфейс не предоставляет удобных средств для устранения дребезга от электрических помех.Если вы испытываете электрические помехи с ним, просто проведите им по земле, и сигнал с земли обычно подавляет большую часть дребезга, если только источник электрических помех не является необычно сильным.

Несколько лет назад, до того, как Bounty Hunter перешел в нынешнее владение, в одной версии Time Ranger на блоке управления была установлена антенна, которая должна была подавлять электрические помехи. Мы не думаем, что он когда-либо был полезен, и он был исключен из всех более поздних версий Time Ranger.

Как отличить электрические помехи от других проблем

Громкость электрических помех обычно меняется, когда вы ходите, держа устройство, а также она обычно меняется в зависимости от ориентации поисковой катушки. Такого почти никогда не бывает, если проблема в самом металлоискателе.

Самая частая причина «шумного металлоискателя», когда проблема не связана с электрическими помехами, — это неисправная поисковая катушка (включая кабель и разъем).Производство поисковых катушек — это не только наука, но и искусство, и, хотя мы хотели бы сказать, что поисковые катушки никогда не выходят из строя, иногда это так. Во многих случаях неисправность поисковой катушки носит неустойчивый характер, что можно определить, ударив по катушке рукой (но не молотком!). Если постучать по катушке рукой хотя бы на короткое время, проблема не в электрических помехах. Кроме того, часто бывает, что с зашумленной поисковой катушкой шум носит спорадический характер и почти так же плох при настройке чувствительности на низком уровне, как и при высокой чувствительности.Электрические помехи иногда проявляют эту характеристику, но обычно более продолжительны и демонстрируют большую пропорциональность по отношению к настройкам управления.

Вторая наиболее частая причина «шумного металлоискателя» — это внутренняя калибровка, которая со временем изменилась. Это редко встречается с самыми современными конструкциями, в которых мало настроек калибровки, потому что в настоящее время большая часть функций находится в программном обеспечении. Однако некоторые из самых популярных машин — это те, которые существуют уже долгое время с проверенной репутацией, и некоторые из этих старых, в основном схемных конструкций, имеют ряд внутренних регулировок калибровки для максимальной производительности.

Третьей наиболее частой причиной «шумного металлоискателя» является грязь или вода в крышке катушки («потёртость»). Если вы используете крышку катушки для защиты катушки от истирания, ее следует периодически снимать и очищать. Грязь или вода в кожухе катушки могут перемещаться во время подметания, вызывая ложные сигналы.

Если ваша жалоба связана с «шумным металлоискателем», прежде чем вы решите, что он нуждается в ремонте, сначала убедитесь, что проблема не в электрических помехах, и убедитесь, что вы правильно используете устройство.Завод может починить машину только в том случае, если с ней действительно что-то не так.
