Как сделать переднюю бабку для токарного станка по металлу своими руками: Передняя бабка для токарного станка своими руками

Содержание

Передняя бабка для токарного станка своими руками

Первые токарные станки появились еще много лет назад, хотя были они очень простые и примитивные. Суппорт к тому времени всё еще не был изобретен и мастеру, при выполнении работы, приходилось постоянно удерживать резец и совершать вращение обрабатываемого элемента собственноручно или использовать для этой цели крепкую верёвку.

Соответственно, данное занятие было очень трудоёмким и требовало большой физической силы и выносливости работающего человека. Ко всему прочему такая производительность была на очень невысоком уровне.

История возникновения устройства
Главные составляющие части токарного станка
Основные составные и механизм действия передней бабки
Задняя бабка
Шпиндель
Передняя бабка токарного станка своими руками
Настройка токарного станка перед началом работы
Небольшой токарный станок по дереву своими руками – особенности изготовления

История возникновения устройства

История токарного станка с суппортом начинается в 1712 году, когда Нартов Андрей Константинович – механик из России первым изобрел данный механизм. Это существенно упростило работу с устройством, ибо токарю теперь не нужно было собственноручно придерживать режущие инструменты во время обработки нужного элемента.

Это изобретение дало мощный толчок, за которым последовало стремительное развитие токарных станков по металлу и дереву.

Хоть создание токарного устройства и суппорта приписывают англичанину Модсли, но русский механик все же опередил его на семьдесят с лишним лет.

Главные составляющие части токарного станка

Такой агрегат, как токарный станок, независимо от модели, сложен с похожих конструктивных элементов, главным образом определяющих все возможности устройства.

Наименование главных составляющих конструкции токарно-винторезного станка:

Станина – данный элемент токарного устройства служит ни чем иным как одной из основных опор для обеих бабок и является платформой для перемещения суппорта и задней бабки. Все элементы устройства крепятся на нее. Станина представляет из себя две продольные стеночки, которые для надежности и прочности соединяются поперечными ребрами. Передняя бабка токарного станка закрепляется по левую сторону станины, противоположная сторона – это место размещения задней бабки.
Передняя бабка – придерживает и вращает по собственной оси обрабатываемую деталь. Во внутренней части данного элемента токарного станка находится шпиндель, совершающий обороты разной частоты в подшипниках качения и тем самым передает вращение обрабатывающейся детали. Внешние стороны обеих стеночек передней бабки оснащены рукоятками коробки скоростей, которые являются переключателями числа и скорости оборотов шпинделя. Инструкция правильного переключения этих ручников для того чтобы поставить необходимое количество оборотов находится в виде таблички из металла на внешней стороне стеночек передней бабки.

Задняя бабка – поддерживает оставшуюся часть элемента в процессе обрабатывания. Дополнительно ее используют для установления других рабочих инструментов.
Суппорт – перемещает режущее устройство во всех направлениях к оси токарного устройства.
Коробка подач – для конструкции практически всех токарных станков характерен данный элемент, вращающий ходовой вал и ходовой винт и меняющий количество их оборотов вокруг своей оси. Существует большое количество систем коробок подач.

Фартук — используется для изменения движений ходового вала.
Категорически запрещено на данном устройстве одновременно включать механизм подачи от ходового вала вместе с замыканием маточной гайки на ходовом винте. Данное действие практически во всех случаях приводит к поломке элементов токарного устройства. Для предотвращения этого, в токарном станке находится специальный механизм, блокирующий полностью все устройство.

Основные составные и механизм действия передней бабки

Этот элемент токарного станка — один из основных деталей любого токарного устройства. Именно от него зависит точность расположения обрабатываемой детали и амплитуда ее движений. Кроме передней бабки на всех станках присутствует и задняя – на нее прикрепляется режущий инструмент. Обе бабки закрепляются на станине, которая является основой для любого станка, и имеют различие только своим местоположением.

Существуют еще и шлифовальные станки, на которых дополнительно закреплена третья специальная бабка для шлифовки, отвечающая за перемещение шлифовальной платформы данного устройства.

Существуют такие главные элементы токарного устройства, которые регулируют скорость оборачивания обрабатываемого элемента:

Два подшипника.
Шпиндель.
Шкив.
Специальная коробка скоростей, которая отвечает за изменение скорости вращения обрабатываемого элемента.

Главным элементом передней бабки токарного станка является шпиндель, основная задача которого состоит в том, чтобы регулировать движение оборачивания на обрабатываемый элемент.

По правую сторону, обращенную к задней бабке, прикреплена резьба. К ней присоединяются патроны, которые удерживают деталь, что обрабатывается. Шпиндель установлен на двух подшипниках, от которых в полной мере зависит точность выполненной работы.

Также во внутренней конструкции передней бабки закрепляется гитара шестерен. Они передают вращение с выходного вала коробки скоростей на вал коробки подач.

Корпус передней бабки является основной платформой для всех составляющих элементов. Его форма напрямую зависит от модели токарного устройства и бывает очень разнообразной. Нижняя поверхность корпуса гладкая, в шпунт, который находится посередине, закрепляются все направляющие.

На внешней стороне передней бабки токарного устройства установлена коробка скоростей, которая работает при помощи зубчатых передач.

Задняя бабка

Данный элемент токарного станка предназначен для того, чтобы поддерживать концы длинных деталей, когда обрабатываются их центральные части.

Также очень часто задняя бабка используется установления в ней сверл и прочих инструментов.

Шпиндель

Наименование данного элемента происходит с немецкого языка и переводится как «веретено». Эта деталь являет собой вал, который оснащен механизмом для крепления заготовки, которая обрабатывается.

Обычно вал делается с отверстием, в котором обрабатываются пруты. Шейка шпинделя конусную или цилиндрическую форму.

Основные нормы в работе шпинделя:

Точность оборачивания – оно настраивается, исходя от стандартов, и имеет прямую зависимость от предназначения самого устройства, его точности.
Жесткость самого шпиндельного узла – данное требование также выполняется, исходя от общепринятых стандартов.
Виброустойчивость – она ни в коем образе не является определителем качества обрабатываемой детали.
Быстрота оборотов шпинделя – чем большая быстроходность этого узла, тем выше качество готового изделия.
Несущая способность – этот параметр почти полностью зависит от качества шпиндельных опор и жидкости для смазки устройства.
Долговечность – данный пункт зависит только от качества подшипников.
Нагрев, допустимый для подшипников.

Одним из главных условий для того чтобы изготовляемая деталь была как можно точнее и аккуратнее обработана, является правильное кручение шпинделя.

Он должен равномерно и легко вращаться.

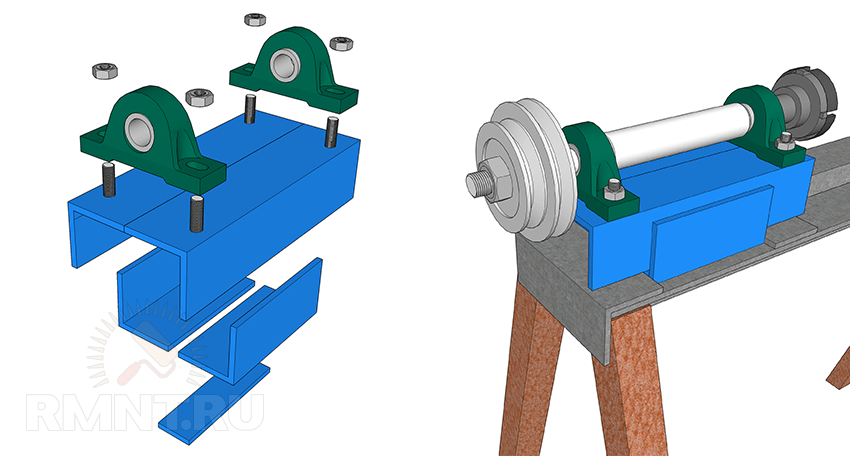

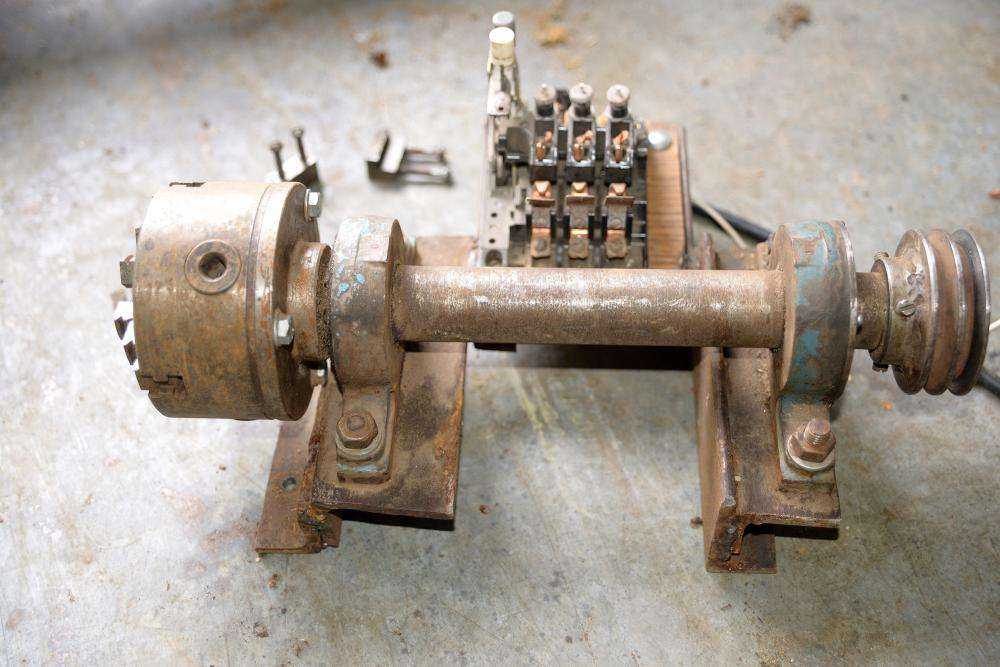

Передняя бабка токарного станка своими руками

Передняя бабка для токарного станка без проблем изготовляется самостоятельно.

Для этой цели понадобится:

Деревянная доска.
Фанера, толщиной десять миллиметров.
Тонкий лист металла, который разрезается специальными ножницами.

Переднюю бабку намного проще изготовить своими руками, если основой данного устройства составляет обычная ненужная дрель. После этого будет необходимо только смастерить подставку, которая впоследствии и будет закрепительной платформой для дрели, имеющая строгую горизонтальную ось.

Середину передней и середину задней бабки нужно обязательно надежно закреплять, это крайне необходимо. Для задней бабки необходимо заранее установить рамки возможностей оборачивания по оси и жесткое закрепление на месте.

Мощность электрического мотора следует подбирать самостоятельно, опираясь на предназначение токарного устройства. Хотя мощность двигателя не нужно брать на менее, чем на 250 Вт. В противном случае не удастся выточить ни одной необходимой детали.

Настройка токарного станка перед началом работы

Настроить токарный станок – это, прежде всего, подготовить кинематическую схему для работы, которая определяется технологической картой устройства.

Первым делом все элементы управления приводят в статическое положение.

Дальше идет настройка кинематической цепи основного движения. Тут же устанавливается требуемая скорость оборачивания шпиндельного узла. Эта величина является определителем скорости резания необходимого элемента.

Видео: передняя бабка токарного станка по дереву.

Небольшой токарный станок по дереву своими руками – особенности изготовления

Практически любой мастер по обработке дерева желает иметь собственный токарный станок. Если средств не хватает, его можно смастерить из доступных материалов.

Токарный станок по дереву самостоятельно изготовить не представляется сложным, если имеются начальные знания о том, что представляет собой данное устройство и его составляющие части.

С помощью небольшого токарного станка можно изготавливать любые детали и элементы в виде тел вращения.

Элементы токарного станка:

Электромотор – для изготовления токарного станка можно использовать насосный мотор.

Передняя бабка – отлично подойдет старое электрическое точило.
Опора для резцов.
Задняя бабка – изготовляется из дрели.
Станина.

Для изготовления данного устройства потребуется:

электрическая дрель;
болгарка;
напильники.

Основные особенности изготовления устройства:

Ось вращения передней бабки должна быть прикреплена на оптимальной высоте.
Электромотор следует крепить отдельно на другую платформу.
Для разной породы дерева используются специальные резцы. Данные инструменты можно приобрести в наборе, по пятнадцать штук.

Можно сделать вывод, что с изготовлением токарного станка для обработки дерева справится даже начинающий мастер. Самое главное в этом деле – быть предельно аккуратным и строго соблюдать правила безопасности.

Republished by Blog Post Promoter

Задняя бабка токарного станка по дереву своими руками, фото, видео

Токарный станок по дереву – ценное оборудование для любого столяра. Неважно, используется агрегат в цеху или исключительно для мелкой работы в бытовой мастерской, иногда детали выходят из строя и требуют замены.

Многие из частей токарного станка по дереву, вполне возможно сделать дома своими руками. Это будет экономичнее и практичнее покупки конструктивного элемента промышленного производства.

Содержание:

1 Функциональные особенности и устройство
2 Можно ли их сделать своими руками?
3 Необходимые инструменты и материалы
4 Схемы и чертежи
5 Пошаговая сборка и монтаж своими руками
- 5. 1 Передней бабки
- 5.2 Задней бабки
6 Первый запуск и проверка исправности оборудования
7 Какие проблемы могут возникнуть при работе с самодельным оборудованием

Функциональные особенности и устройство

Задняя и передняя бабки любого токарного станка – важные детали конструкции, каждая из которых выполняет свои функции.

Передняя бабка. От точности изготовления данной детали зависит качество всей конструкции в результате. На передней бабке расположен шпиндель, который передает на обрабатываемую деталь движение кручения. Основными элементами передней бабки являются:

корпус;
шпиндель;
подшипники;
конструкция для контроля направления движения шпинделя;
устройство, которое контролирует скорость движения шпинделя;
устройство для подключения и установки оборудования.

Задняя бабка. Это опорный узел деревообрабатывающего токарного станка, который предназначен для фиксации заготовки.

Основные элементы конструкции задней бабки:

корпус;
пиноль;
маховик;
рукоятка маховика;
винт, чтобы перемещать заднюю бабку в поперечном направлении.

Задняя бабка имеет в пиноли отверстие, куда вставляется инструмент для обработки детали. Во время рабочего процесса бабка передвигается по станине для подборки оптимального расстояния в зависимости от длины обрабатываемой заготовки.

Читайте также: токарный станок по дереву своими руками видео

Можно ли их сделать своими руками?

Для изготовления передней и задней бабки своими руками достаточно иметь схему или чертеж и несколько важных инструментов. При наличии опыта и определенной сноровки это не составит труда.

Необходимые инструменты и материалы

Для изготовления простой задней бабки мастеру понадобится:

сварочный аппарат;
пара подшипников;
три болта и несколько гаек;
два отрезка простой водопроводной трубы;
листовая сталь толщиной 4-6 мм.

Подшипники и болты с гайками подойдут любые, которые есть у мастера в его запасах. Внутренний диаметр в подшипниках оптимален в радиусе 10-15мм.

Чтобы сделать ходовой винт понадобятся болта М12 длиной 8-10 см.

Схемы и чертежи

Пошаговая сборка и монтаж своими руками

После изучения схем и чертежей можно переходить к сборке и монтажу обоих узлов токарного станка. Затем понадобится наладка и настройка оборудования.

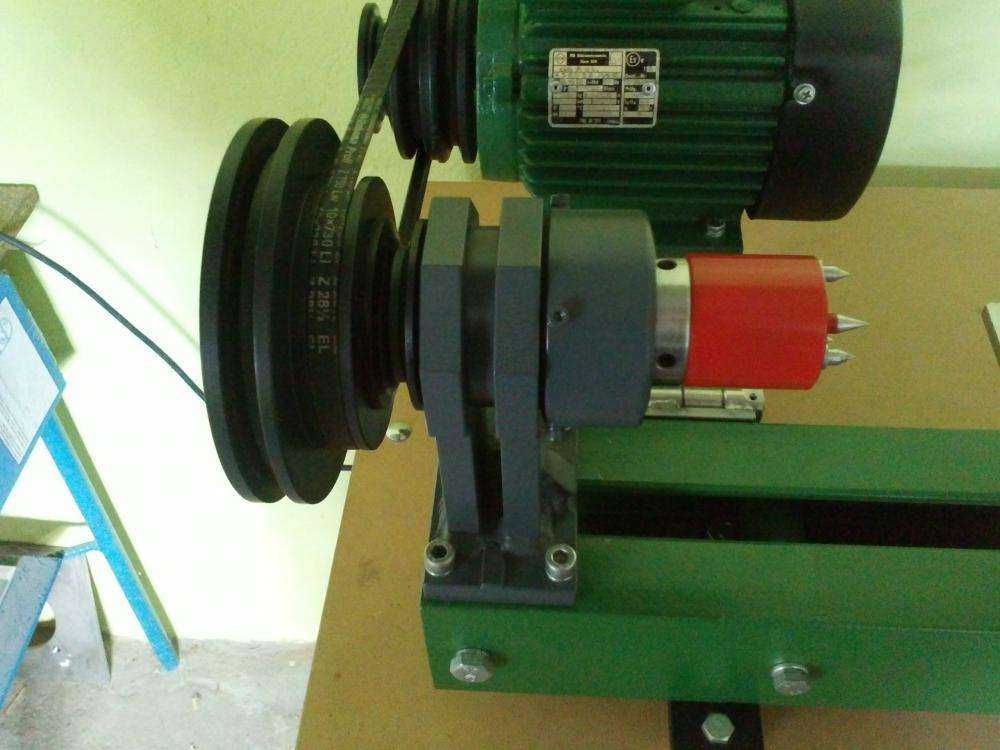

Передней бабки

Алгоритм изготовления передней бабки:

Выточить корпус цилиндрической формы с толщиной стенок в 10 мм.
Швеллер, который будет необходим, чтобы изготовить стоку для крепления бабки к станине, приварить к уголку из листовой стали.
Закрепить на стойку бабку.

Читайте также: что можно сделать на токарном станке по дереву

Цилиндрический корпус имеет следующие размеры:

наружный диаметр – 56 мм;
длина – 18 см;
посадочные гнезда диаметром 24 мм под подшипники;
диаметр вала – 30 мм.

Задней бабки

Алгоритм изготовления задней бабки:

сварить между собой 2 болта для увеличения общей длины;
изготовить вращающийся центр из трубы такого диаметра, чтобы внешняя обойма подшипников входила в нее плотно;
в получившейся втулке при необходимости можно сделать пропил в 2-3 мм шириной;
будущая стенка вращающегося центра имеет тот же диаметр, что и внешняя обойма подшипника;
обварить с правой стороны шайбу с гайкой;
левую гайку скрутить, а коней обрезать заподлицо с шайбой;
головку болты спилить, сам болт зажать в сверлильный станок и доработать при помощи абразивного камня.

Затем нужно изготовить корпус шпинделя. Для этого:

Взять отрезок трубы диаметром ¾ дюйма, длиной 6-7 см.
С двух концов привариваются гайки.
Конус задней бабки также сделан из болта.

Предварительно перед установкой обточить хвостовик конуса до такой степени, чтобы он входил во внутреннюю обойму подшипников. Для упора внешней обоймы перед установкой подшипников следует в корпус установить кольцо из согнутой проволоки диаметром 1-2 мм.

Первый запуск и проверка исправности оборудования

Для проверки исправности оборудования необходимо в первую очередь запустить станок на холостом ходу. Настройку станка каждый мастер производит по-своему, в зависимости от предполагаемой работы и выполняемых функций. Все элементы необходимо проверять последовательно, только после проверки на холостом ходу, можно выключить станок и выставить определенные параметры для работы.

Обязательно перед обработкой заготовки следует убедиться, что на древесине нет сколов, деформаций и трещин. Шпиндель при работе должен вращаться без малейших затруднений. Обязательно проверить совпадение центров симметрии станка и детали.

Какие проблемы могут возникнуть при работе с самодельным оборудованием

Чтобы на длительное время сохранить исходные параметры токарного станка, необходимо его правильно использовать. Тогда не возникнет проблем в процессе работы.

Фиксация заготовки должна происходить при помощи специального крепежа. Обязательно регулировать скорость при помощи изменения положения приводного ремня в шкифах.

Проблемы могут возникать следующие:

более низкая производительность, чем у образца промышленного производства;
станок способен обрабатывать не все породы дерева;
возможна повышенная вибрация;
скорость износа подшипников разная и это необходимо постоянно контролировать.

При некоторых минусах, самодельное токарное оборудование – оптимальный вариант для домашней мастерской. Оборудование промышленного производства далеко не всегда доступно простым специалистам, которым токарный станок необходим для бытового применения.

Передняя и задняя бабки – основные и наиболее важные узлы любого токарного станка по дереву. От их правильного конструирования и подгонки зависит в конце концов качество всей конструкции. При этом изготовить эти детали в домашних условиях может любой мастер.

Поделиться в социальных сетях

Токарный станок своими руками — 89 фото конструкции полноценного устройства

Современная обработка металлических деталей практически невозможна без токарного станка. Чтобы сэкономить деньги, вы можете сделать это устройство самостоятельно.

Сделать эго на самом деле не так сложно, как кажется, а чертеж токарного станка можно легко найти в интернете. Конструкция машины может быть самой разнообразной, как и ее габариты.

Содержание отзыва:

Устройство токарного станка
Последовательность сборки механизма
Какой двигатель выбрать?
Как из дрели сделать токарный станок?
Сменный станок
Токарный станок своими руками фото

Устройство токарного станка

Невозможно сделать токарный станок своими руками не зная его устройства, поэтому ниже приводим его основные части:

Привод. Основа механизма, вырабатывающего мощность. Для маломощной машины подойдет привод от дрели или стиральной машины;
Кровать. Для изготовления подойдет стальной уголок или каркас из дерева, это своего рода несущий каркас, поэтому он должен быть прочным, чтобы выдерживать вибрации;
Задняя бабка. Изготавливается путем приваривания уголка к железной пластине. Нужен для фиксации при обработке изготовленного устройства;
Передняя бабка. Крепится к подвижной раме, аналогично задней бабке;
Суппорт Выполняет роль суппорта рабочей части.

Крутящий момент передается двигателем на рабочую часть с помощью следующих вариантов:

Цепь;
Использование ремня;
Трение.

Каждый из них имеет свои преимущества и недостатки. Ремень – самый дешевый и надежный, простой в изготовлении. Но ремень быстро изнашивается, приходится часто заменять.

Цепь дороже, она более громоздкая, но служит долго. По своим преимуществам и недостаткам трение находится в среднем положении. Стоит отметить, что фотографии токарного станка с разными шестернями есть в интернете, и вы без труда сможете их подробно изучить.

Опора является чрезвычайно важной частью машины. Он регламентирует как количество затрачиваемых рабочих сил, так и качество детали.

Он движется в разных направлениях и поэтому сильно подвержен износу. Не забудьте отрегулировать его перед началом работы.

Последовательность сборки механизма

Собираем станину станка с помощью швеллеров и балок. Чем крупнее детали вы планируете работать, тем прочнее должен быть каркас.

Для изготовления передней бабки нужен гидроцилиндр с толщиной стенки от 6 мм. Запрессовываем 2 подшипника в цилиндр. Используя подшипники большого диаметра, уложите вал.

Залейте смазку в гидроусилитель. Затем устанавливаем опору с направляющими и шкивом.

Наденьте наручники, чтобы придать ножу устойчивость. Снизу крепим небольшую полоску металла, предающую рабочей части износостойкость.

Какой двигатель выбрать?

Двигатель — самая важная часть любой машины, без него она не работала бы. От его мощности зависит общая мощность машины. Мотор мощностью до киловольт (донором могут служить старые швейные машинки) подойдет для изготовления мелких деталей.

Двигатели 1,5-2 кВт. используется при обработке крупных деталей. Ни в коем случае не забывайте об изоляции всех электрических частей.

Для правильной установки двигателя лучше вызвать электрика, чем получить травму.

Как из дрели сделать токарный станок?

Для экономии на запчастях и упрощения сбора допускается использование дрели в качестве привода. Данная конструкция имеет свои преимущества:

конструкция собирается и разбирается в любое время;
перевозится и перевозится достаточно просто, ведь разобрать его достаточно просто;
экономия средств;

Но у этого метода есть свои недостатки, т. к. сверло имеет низкий крутящий момент, что сделает обработку крупных деталей практически невозможной.

Модифицировать токарный станок по металлу сверлом стоит только тогда, когда не планируется большой объем работ и необходимо изготовление мелких деталей.

Для изготовления данного типа токарного станка по металлу потребуются обычные детали (за исключением двигателя и передней бабки). Сверло берет на себя функцию передней бабки.

Благодаря компактности станка роль станины может выполнять ровная поверхность или верстак. Саму дрель можно зафиксировать благодаря струбцине или хомуту.

Необходимо соблюдать следующие меры предосторожности:

По завершении компоновки машины необходимо проверить исправность.
электродвигатель в машине должен быть защищен кожухом;
должна покрываться вашей электрической сетью;
рабочий инструмент может располагаться только параллельно поверхности заготовки. В противном случае он будет отскакивать;
при обработке торцевых плоскостей последние должны опираться на заднюю бабку;
Приступать к работе можно только с защитой глаз от стружки;
После работы рабочее место необходимо оставить чистым.

Деревообрабатывающий станок требует тех же мер предосторожности, что и металлообрабатывающий.

Сменный станок

При необходимости установки конусных отверстий крепим два напильника так, чтобы получилась трапециевидная форма. Далее монтируем приспособление на пружины для подачи напильника.

Для заточки различных лезвий прикрепляем к двигателю точильный круг.

Подводя итоги, хочу сказать, что сборка машины достаточно проста. Самодельный токарный станок вполне реально сделать в домашних условиях с помощью подручных материалов, что является достаточно экономичным мероприятием.

Вы можете сами регулировать размеры и мощность оборудования, а также проводить необходимые модификации.

Фото токарного станка своими руками 02

Руководство по покупке токарного станка

Если вы ищете токарный станок, то вы, вероятно, уже знакомы с основами того, что такое токарный станок, что он делает и как он может использоваться профессионалами и любители одинаково. Но если вы ничего не знаете о токарных станках, успокойтесь! Мы начнем с базовой истории токарного станка, дадим некоторую общую информацию о том, что он делает, а затем перейдем к дополнительным рекомендациям о том, как выбрать токарный станок для данного проекта.

Токарные станки в своей ранней форме представляли собой машину с ручным управлением для двух человек. Конечно, эта ранняя форма возникла более трех тысячелетий назад в Древнем Египте, так что по понятным причинам все было немного более олдскульным.

Даже первые токарные станки обладали ключевой особенностью всех токарных станков, с тех пор и до сих пор; в отличие от других станков, в токарном станке вращается именно то, что обрабатывается или обрабатывается («заготовка»), а не режущий инструмент. Токарный станок — это обратная сторона дрели; вместо того, чтобы вращающееся режущее долото вгрызалось в окружающий кусок дерева или металла, вращающийся кусок металла формируется стационарной режущей головкой.

Благодаря конструкции токарного станка придание формы заготовке на токарном станке называется «токарной обработкой». На токарном станке можно обрабатывать практически любой материал, хотя наиболее распространены металл и дерево.

Содержание

Разработка станка
Назначение вашего нового станка

Компоненты

Дополнительные соображения токарный станок

Токарные станки начинались как довольно примитивные инструменты, но приобрели гигантский скачок вперед во время промышленной революции. Паровые машины обеспечили более мощные станки; электричество еще больше разовьет токарные станки. В 19В 50-х годах серводвигатели добавили элементы управления в процесс токарной обработки, а современные токарные станки полностью интегрированы с числовым программным управлением (ЧПУ), что позволяет полностью автоматизировать их.

Попутно мастера изучали, что можно сделать на токарном станке. Токарные станки позволяют удалять материал для создания округлых форм; все, от металлических стержней до деревянных ножек стульев, можно выточить из нестандартных деталей с помощью токарного станка. Сегодня вы найдете токарные станки повсюду, от прекрасных мастерских по обработке дерева до передовых фабричных цехов, которые служат разным целям, но работают по одному и тому же принципу; вращающаяся заготовка со стационарной режущей головкой.

Назначение вашего нового токарного станка

Если вы подумываете о покупке токарного станка, вам сначала нужно изобразить основной проект или проекты, для которых вы будете использовать токарный станок. Имея в виду проект, вот несколько вопросов, которые помогут вам выбрать токарный станок.

Вы режете преимущественно деревянные детали или это токарный станок по металлу?
Будет ли это личная мастерская или современный инструментальный цех?
Вам нужна полная автоматизация или лучше простая машина?

Эти факторы влияют на сложность станка, который вам понадобится. Полностью оснащенный ЧПУ токарный станок, способный обрабатывать детали промышленного размера по четырем осям, с несколькими головками для токарной обработки, сверления и резки, сильно отличается от простого двухосевого токарного станка для токарной обработки мебели.

Компоненты

Когда дело доходит до деталей, которые вы будете вставлять в токарный станок, существует больше факторов. Основные компоненты токарного станка, как правило, состоят из следующего:

Передняя бабка со шпинделем
Патрон (для удержания заготовки)
Станина станка
Каретка и поперечные салазки
Револьверная головка
Задняя бабка

9 0002 Спецификации, которые вам понадобятся для этих компонентов, определяются предполагаемое назначение вашего токарного станка и размеры деталей, над которыми вы будете работать.

Передняя бабка со шпинделем – Расположенная с левой стороны станка передняя бабка удерживает шпиндель на месте, обычно с подшипниками. Обычно с двигателем и шкивом передняя бабка также обеспечивает мощность для вращения шпинделя и детали. Размер шпинделя варьируется, обычно от ½ дюйма до 1 ½ дюйма в диаметре.

Размер шпинделя определяет размер заготовки, которую вы можете обработать на токарном станке. Однодюймового шпинделя может быть достаточно для небольших работ, но для шпинделя, достаточно прочного, чтобы вмещать более крупные детали без изгиба, вам часто потребуется шпиндель размером не менее дюйма с четвертью.

Другие аспекты передней бабки и шпинделя, о которых следует помнить: допускает ли передняя бабка выдвижение наружу? В то время как детали предназначены для установки между передней и задней бабками над станиной токарного станка, вынос позволяет устанавливать заготовку вдали от корпуса детали.

Это значительно увеличивает диаметр обрабатываемых деталей. Это не идеальное решение; есть веские причины, по которым детали обычно устанавливаются над станиной токарного станка, где расположена револьверная головка, а задняя бабка помогает поддерживать заготовку. В любом случае, когда вы покупаете токарный станок, учитывайте размер передней бабки и шпинделя, а также различные положения, которые допускает передняя бабка. Некоторые передние бабки можно поворачивать, что упрощает их вынос.

Патрон – Патрон представляет собой специальный зажим для удержания цилиндра. Патрон удерживает заготовку, и большинство токарных станков могут закреплять заготовки размером от 5 до 66 дюймов. Многие патроны также имеют сквозное отверстие, позволяющее длинным заготовкам проходить через патрон и выходить за токарный станок. Используйте тот же процесс принятия решений для патрона, что и для передней бабки; какой размер вам нужен, исходя из деталей, с которыми вы, вероятно, будете работать?

Обратите внимание, что есть дополнительные опции с патронами; большинство патронов являются кулачковыми, то есть подвижными частями, которые затягиваются или ослабляются, чтобы соответствовать заготовке. Типичное расположение кулачков состоит из трех или четырех кулачков на каждом патроне, но у некоторых патронов их намного больше. Челюсти могут быть сжаты вместе или перемещаться независимо друг от друга, чтобы удерживать детали необычной формы.

Станина станка – Станина станка – более простое решение. Есть два основных варианта; британская плоская кровать или предпочитаемая американцами V-образная кровать. Эти два вида не требуют пояснений, и у каждого из дизайнов есть свои сторонники. Для небольших токарных станков (и соответственно меньших заготовок) это редко имеет большое значение для производительности токарного станка.

На более крупных токарных станках промышленного назначения станины также могут быть закруглены, а токарные станки с наклонной станиной все чаще используются на полностью автоматизированных токарных станках с ЧПУ для промышленного применения.

Задняя бабка — На многих новых токарных станках задняя бабка является дополнительной функцией. Его назначение простое – он удерживает дальний конец заготовки. В то время как задняя бабка может не понадобиться для небольших деталей, для более крупных деталей задняя бабка имеет решающее значение. Использование задней бабки уменьшает изгиб заготовки; слишком большой изгиб может придать готовому изделию нежелательную деформацию или изгиб. Если вы собираетесь работать с более крупными деталями, покупка задней бабки с самого начала является разумным выбором.

Каретка, поперечный суппорт и револьверная головка – это «рабочие части» токарного станка. Каретка представляет собой набор стержней, часто двух или трех, идущих по всей длине станка. Поперечный суппорт опирается на каретку и удерживает башню. В револьверной головке, в свою очередь, находятся различные инструменты для резки и растачивания детали.

Хотя это звучит сложно, именно каретка и поперечный суппорт определяют количество осей, по которым может двигаться ваш токарный станок, будь то две, три или четыре. Размер башни и количество головок, которые она может вместить, определяются размером детали, которую вы хотите повернуть. Для больших заготовок требуются большие режущие головки, которые, в свою очередь, требуют больших револьверных головок.

Дополнительные сведения

Размер — В США вы найдете токарные станки с описанием «8 дюймов на 24 дюйма». токарные станки. Последнее число относится к расстоянию между центрами (т. Е. Передней и задней бабками) или к самому длинному куску материала, с которым может справиться токарный станок. Первое число в США относится к максимальному диаметру, который может иметь заготовка и при этом оставаться над станиной станка. Это также известно как «качание» токарного станка.

В Великобритании первая цифра выражается иначе; как мера между центром патрона, то есть теоретически центром любой заготовки, и ближайшей точкой станины токарного станка. Следовательно, токарный станок 8 на 24 в США будет токарным станком 4 на 24 в Великобритании.

Большинство любителей и мастеров, работающих с небольшими деталями, обнаружат, что токарный станок размером 3 x 15 дюймов, как правило, настолько мал, насколько это необходимо, в то время как примерно в два раза больше, 6 x 30 дюймов, является верхним концом того, что дома токарный станок может быть.

Вес – Имейте в виду, что, как и многие другие механизмы, токарные станки могут быть довольно тяжелыми. Приведенный размер — это не размер самого станка, а скорее обрабатываемая деталь, которую можно разместить; токарный станок будет значительно больше. Токарный станок размером 3 x 15 дюймов легко может весить более 30 кг; токарный станок такого размера будет весить намного больше, и для его установки потребуется подъемник с двигателем или небольшой кран.

Мощность . Одна из последних вещей, которую вам нужно учитывать при покупке нового токарного станка, — это двигатель. Хотя некоторые токарные станки работают с одной скоростью, многие из них имеют несколько настроек скорости.
