Мощный ручной насос для перекачки воды – самодельная помпа своими руками
Следуя этой инструкции, вы сможете изготовить ручной насос для воды своими руками, работающий от 12-вольтной батарее и потребляющий ток 2 А.
Идея состоит в том, чтобы изготовить погружной мини насос для воды из подручных материалов.
Шаг 1: Материалы
Для проекта используем распространенные материалы, которые можно приобрести в любом хозяйственном магазине. Вот эти материалы:
- Двигатель постоянного тока на напряжение 18 В.
- Переходник ПВХ 50*32 мм.
- Заглушка ПВХ 50 мм.
- Переходник ПВХ 32*20 мм.
- Алюминиевый лист размером 60*60*1 мм.
- Фанерный лист толщиной 5 мм.
- Старая камера от велосипеда.
- Куча разных винтов и гаек.
Инструменты:
- Дрель со сверлами.
- Отвертка.
- Пила.
- Ножницы по металлу.
- Плоскогубцы.
Шаг 2: Делаем главную полость
Принцип действия водяного вакуумного насоса заключается в следующем: рабочее колесо вращается в закрытом корпусе, вытесняя воду через выходную трубу наружу.
Основная деталь самодельного водяного насоса для перекачки воды – это 50-миллиметровая крышка ПВХ, которая соединяется с корпусом насоса, внутри которого вращается рабочее колесо. Двигатель устанавливается на эту крышку с помощью двух винтов.
Изготавливаем крышку.
- Отметьте на торце 50-миллиметровой заглушки места расположения отверстий под электродвигатель.
- Просверлите два отверстия диаметром 3 мм – под винты крепления двигателя, и одно отверстие диаметром 12 мм по середине заглушки – для вала двигателя.
- Отрежьте лишнюю часть заглушки согласно рисунку.
Шаг 3: Отрезаем часть переходника
Возьмите переходник ПВХ 50*32 мм и отрежьте с широкой его стороны часть длиной, равной 10 мм.
Шаг 4: Делаем выходное отверстие
Чтобы сделать выпускную трубу насоса, используйте отрезок ПВХ-трубы диаметром 15 мм. Выпускная труба должна выходить из корпуса не радиально, а как-бы по касательной.
- Отрежьте кусок длиной 30 мм от трубы диаметром 15 мм со скошенным в форме эллипса концом (см. фото).
- Приложите трубу к переходнику (корпусу насоса) и отметьте место под отверстие.
- Просверлите отверстие с помощью дрели и сверла.
Шаг 5:
Шаг 6: Устанавливаем выходную трубу
Смажьте края выходного отверстия клеем.
Возьмите выходную трубу и вставьте в выпускное отверстие.
Шаг 7: Делаем соединение на вал двигателя
Возьмите одноразовый пластиковый шприц, и отрежьте от него часть, длиной 20 мм со стороны подыгольного конуса.
Шаг 8: Изготавливаем рабочее колесо
Помпа работает следующим образом: вал, вращаясь в герметичном корпусе, отбрасывает воду от центра к краям корпуса насоса; затем вода вытекает через выходную трубу.
Изготовьте вал из алюминиевого листа по фотографиям.
Шаг 9: Вырезаем герметизирующую прокладку
Вырежьте из велосипедной камеры круглую прокладку.
Сделайте в прокладке три отверстия, так же, как и в крышке.
Шаг 10: Собираем
Сначала закрепим двигатель на крышке, затем установим рабочее колесо на вал двигателя.
- Положите резиновую прокладку, а затем крышку на двигатель и закрутите винты. Проверьте герметичность соединения двигателя с крышкой помпы.
- Установите рабочее колесо на вал.
Шаг 11: Проверяем вращение
Для проверки вращения, используйте 9-вольтную батарею, просто подсоединив ее к контактам электродвигателя.
Шаг 12: Собираем корпус
Приклейте торцевую крышку к переходнику.
Затем приклейте соединительные ПВХ-уголки к входному и выходному патрубкам.
Шаг 13: Закрепляем помпу на фанерной подставке
Закрепите ваш водяной насос на фанерной подставке.
Шаг 14: Тестируем
Пришло время испытаний и наслаждений!
Мощный ручной насос для перекачки воды – самодельная помпа своими руками
Следуя этой инструкции, вы сможете изготовить ручной насос для воды своими руками, работающий от 12-вольтной батарее и потребляющий ток 2 А.
Идея состоит в том, чтобы изготовить погружной мини насос для воды из подручных материалов.
Шаг 1: Материалы
Для проекта используем распространенные материалы, которые можно приобрести в любом хозяйственном магазине. Вот эти материалы:
- Двигатель постоянного тока на напряжение 18 В.
- Переходник ПВХ 50*32 мм.
- Заглушка ПВХ 50 мм.
- Переходник ПВХ 32*20 мм.
- Алюминиевый лист размером 60*60*1 мм.
- Фанерный лист толщиной 5 мм.
- Старая камера от велосипеда.
- Куча разных винтов и гаек.
Инструменты:
- Дрель со сверлами.
- Отвертка.
- Пила.
- Ножницы по металлу.
- Плоскогубцы.
Шаг 2: Делаем главную полость
Принцип действия водяного вакуумного насоса заключается в следующем: рабочее колесо вращается в закрытом корпусе, вытесняя воду через выходную трубу наружу.
Основная деталь самодельного водяного насоса для перекачки воды – это 50-миллиметровая крышка ПВХ, которая соединяется с корпусом насоса, внутри которого вращается рабочее колесо. Двигатель устанавливается на эту крышку с помощью двух винтов.
Изготавливаем крышку.
- Отметьте на торце 50-миллиметровой заглушки места расположения отверстий под электродвигатель.
- Просверлите два отверстия диаметром 3 мм – под винты крепления двигателя, и одно отверстие диаметром 12 мм по середине заглушки – для вала двигателя.
- Отрежьте лишнюю часть заглушки согласно рисунку.
Шаг 3: Отрезаем часть переходника
Возьмите переходник ПВХ 50*32 мм и отрежьте с широкой его стороны часть длиной, равной 10 мм.
Шаг 4: Делаем выходное отверстие
Чтобы сделать выпускную трубу насоса, используйте отрезок ПВХ-трубы диаметром 15 мм. Выпускная труба должна выходить из корпуса не радиально, а как-бы по касательной.
- Отрежьте кусок длиной 30 мм от трубы диаметром 15 мм со скошенным в форме эллипса концом (см. фото).
- Приложите трубу к переходнику (корпусу насоса) и отметьте место под отверстие.
- Просверлите отверстие с помощью дрели и сверла.
Шаг 5:
Шаг 6: Устанавливаем выходную трубу
Смажьте края выходного отверстия клеем.
Возьмите выходную трубу и вставьте в выпускное отверстие.
Шаг 7: Делаем соединение на вал двигателя
Возьмите одноразовый пластиковый шприц, и отрежьте от него часть, длиной 20 мм со стороны подыгольного конуса.
Шаг 8: Изготавливаем рабочее колесо
Помпа работает следующим образом: вал, вращаясь в герметичном корпусе, отбрасывает воду от центра к краям корпуса насоса; затем вода вытекает через выходную трубу.
Изготовьте вал из алюминиевого листа по фотографиям.
Шаг 9: Вырезаем герметизирующую прокладку
Вырежьте из велосипедной камеры круглую прокладку.
Сделайте в прокладке три отверстия, так же, как и в крышке.
Шаг 10: Собираем
Сначала закрепим двигатель на крышке, затем установим рабочее колесо на вал двигателя.
- Положите резиновую прокладку, а затем крышку на двигатель и закрутите винты. Проверьте герметичность соединения двигателя с крышкой помпы.
- Установите рабочее колесо на вал.
Шаг 11: Проверяем вращение
Для проверки вращения, используйте 9-вольтную батарею, просто подсоединив ее к контактам электродвигателя.
Шаг 12: Собираем корпус
Приклейте торцевую крышку к переходнику.
Затем приклейте соединительные ПВХ-уголки к входному и выходному патрубкам.
Шаг 13: Закрепляем помпу на фанерной подставке
Закрепите ваш водяной насос на фанерной подставке.
Шаг 14: Тестируем
Пришло время испытаний и наслаждений!
Как сделать ручной насос своими руками
Очевидно, что вода является одним из самых важных соображений, если дела идут плохо. Вы можете прожить без воды около трех дней, прежде чем умрете, и по какой-то причине книги, которые говорят вам об этом, не подчеркивают тот факт, что вы, скорее всего, умрете задолго до этого, потому что ваш мозг перестает работать правильно, чем больше вы обезвожены. . Добавьте к этому головные боли и т. д., с которыми вам приходится сталкиваться из-за обезвоживания, и это рецепт катастрофы.
Почти так же очевидно (я не хотел начинать этот абзац с одного и того же слова, поэтому добавил туда уточнение), вам нужно отфильтровать воду, которую вы получаете, прежде чем вы сможете ее пить. Позже я напишу несколько статей о различных способах сделать это, но прежде чем вы сможете фильтровать воду, вы должны ее собрать.
Вы можете подумать, что это просто статья о выживании в пустыне или что-то в этом роде, но вы ошибаетесь. Вы находитесь в гораздо большей опасности из-за отсутствия воды, чем вы думаете.
В вашем доме существует давление воды, потому что водопроводная компания навязывает его вам, если только у вас нет собственного колодца. В таких случаях вы, вероятно, используете электричество, чтобы подтолкнуть его к себе. Чего многие люди не знают, так это того, что если вы отключите электричество, вы потеряете давление воды. Если вы теряете воду, вы не только обезвоживаете, но и теряете способность к надлежащей санитарии и управлению отходами, что вызывает болезни. Вам все равно нужно найти источник воды. Некоторые из них труднодоступны, поэтому возможность просто опустить в них шланг (например, крутой берег реки) значительно упрощает работу с ними.
Кроме того, вам может понадобиться сделать что-то, что сможет вручную выкачивать воду из подвала или лодки. По сути, это должно работать везде, где вам нужно переместить приличный объем воды из одного места в другое. Однако из-за атмосферного давления и т. Д. Вы можете поднять воду только на несколько футов.
Но надежда есть. Во многих случаях вода доступна всего в нескольких метрах. Вам просто нужно вытащить его из маленькой дыры и туда, где вы можете до него добраться. Вот почему они изобрели насосы. Кроме того, если у вас возникла обратная проблема и вас затопило, вам понадобится насос для откачки лишней воды, и у вас может не быть электричества.
Итак, как вы можете перемещать приличное количество воды в течение длительного периода времени без использования электричества, если у вас нет одного из этих причудливых ручных насосов для колодца?
Введите ручной водяной насос.
Очевидно, что вы можете просто пойти и купить ручной насос, но это не только не будет так увлекательно, как сделать его самостоятельно, он может не соответствовать вашим конкретным потребностям, и у вас может не оказаться в магазине. Вам нужно знать, как работает простой водяной ручной насос и как его сделать. Я здесь, чтобы помочь.
Как вы, наверное, уже знаете, читая мой сайт, я занимаюсь пониманием концепции вещей и адаптацией к текущей ситуации, а не просто учусь делать что-то, что может не помочь, когда вам это нужно. Это ничем не отличается от изготовления водяного насоса с ручным приводом.
Ключом к такому насосу является обратный клапан. Ничего страшного, если вы никогда не слышали об обратном клапане — я собираюсь рассказать вам об этом.
Назначение обратного клапана в жизни — пропускать воду или воздух в одном направлении, но блокировать их движение в другом. Это физический эквивалент диода.
Чтобы насос работал, вам нужен шланг, который выходит из того места, где находится вода (который присоединяется к ВХОДУ), и шланг туда, куда она пойдет (который присоединяется к ВЫПУСКУ). Между ними есть способ перемещать воду. Перекачивать воду легко, но если вы хотите сделать это очень просто, вам нужно использовать насос, вроде велосипедного насоса для шин. Эти насосы просто ходят вверх и вниз. Если у вас нет способа позволить воде поступать в одну сторону и выходить в другую, вы просто будете закачивать воду и выталкивать ее обратно туда, откуда она пришла.
Концепция ручного насоса:
Ручной насос состоит всего из трех компонентов: поршень, впускной обратный клапан и выпускной обратный клапан. Ключ в том, как сделать каждый из них. Вам нужно, чтобы вода текла в одном направлении, а не в другом. Обратный клапан предназначен именно для этого.
Один обратный клапан находится в шланге от источника воды к насосу. Он позволяет воде всасываться через шланг к вашему насосу, но когда вы выталкиваете его обратно, он забивается и не позволяет ей пройти обратно.
Другой обратный клапан идет от помпы туда, куда вы пытаетесь налить воду. Он позволяет выталкивать воду из помпы, но не позволяет ей всасываться обратно, когда вы поднимаете рычаг.
Я сделал эти изображения из Powerpoint, так что не смейтесь.
Как работает обратный клапан?
Ключом ко всей этой операции является обратный клапан. Если у вас их два, то все, что вам нужно сделать, это придумать способ тянуть и проталкивать через них воду, чтобы получился насос.
Очень простой способ сделать обратный клапан — это сделать какую-нибудь трубку. В этой трубке находится мяч. Один конец трубки немного больше, чем мяч, поэтому вода (или воздух) может без проблем обтекать мяч. Где-то посередине трубы она сужается, так что мяч не может пройти через нее. На самом деле, чтобы он работал, он должен прижиматься к краю, поэтому, если вода (или воздух, но я не буду говорить воздух, просто притворитесь, что это я) движется в направлении более узкой части, мяч получает присасывается к более узкой части и блокирует отверстие.
Примерно так и работает обратный клапан. Для практического использования вам могут понадобиться несколько других дополнений.
Поскольку шар может не обеспечивать полную водонепроницаемость более узкой трубы, иногда вокруг меньшей секции надевают резиновое уплотнительное кольцо, чтобы шар прижимался к ней. Это особенно важно, если у вас твердый шарик, например шариковый подшипник. Если у вас есть более мягкий мяч, такой как надувной мяч, он примет форму вашей меньшей трубы и лучше уплотнится.
Одна из проблем с гибким шаром в обратном клапане заключается в том, что при достаточном давлении шар может засосаться в меньшее отверстие и не выйти обратно. Есть два способа остановить это. Самый простой и распространенный способ — убедиться, что меньшая трубка внутри обратного клапана имеет твердый край, который не позволяет шарику войти. Если он наклонный, он легче застрянет. Другой способ сделать это — заблокировать меньшую трубу, чтобы мяч не мог пройти через определенную точку. Это немного сложнее, но может быть необходимо в некоторых обстоятельствах. Есть много способов сделать это, которые будут работать.
Другим ключевым элементом обратного клапана является то, что когда клапан открыт и вода течет от более узкого конца к более широкому концу и вокруг шара, шар будет стремиться следовать за водой по большей трубе. Если это произойдет, мячу потребуется слишком много времени, чтобы вернуться туда, где он блокирует движение воды в другом направлении, поэтому эффективность вашего насоса будет низкой. Чтобы остановить это, вам нужен способ не дать мячу уйти очень далеко по трубе, но при этом позволить ему вырваться из того места, где он запечатан в начале узкой части.
Простой способ сделать это — отойти на дюйм или около того от центра шара и проткнуть жесткую проволоку или булавку через большую трубу, запечатав места, где она входит в трубу. Это позволяет шарику двигаться к большему концу по мере того, как вода течет в этом направлении, тем самым открывая клапан, но штифт не дает шарику уйти слишком далеко. Это не только предотвращает засорение мяча там, где этого быть не должно, но и удерживает мяч у узкого конца, поэтому, когда вода меняет направление, мяч немедленно перекрывает поток. Если вы не поместите его в нужное место, он либо не позволит шарику выйти из того места, где он запечатывается, либо позволит ему опуститься так далеко, что вы в конечном итоге будете проталкивать воду некоторое время с каждым насосом, который возвращается из откуда оно пришло.

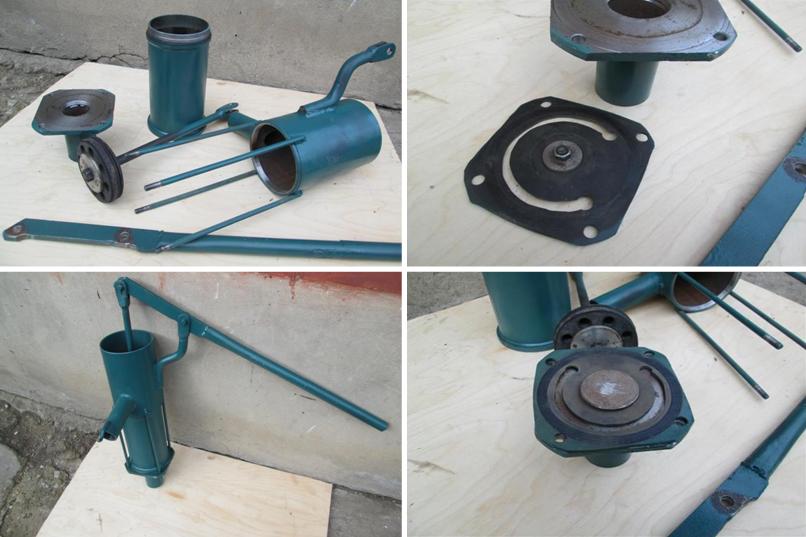

Пояснение к плунжерной (поршневой) части
Насос немного проще понять. Все, что вам нужно, это трубка с приличным объемом и вставить в нее другую герметичную трубку, которая сжимается по бокам. Все размеры зависят от того, что у вас есть в наличии и что вы можете физически толкать и тянуть. Трудная часть — создать хорошее уплотнение, которое не мешает вам толкать и тянуть внутреннюю трубу внутри внешней трубы.
Очевидно, что на одном конце этой внутренней трубки вам нужен способ подключения к тому, что питает вашу помпу. В данном случае работу выполняют ваши крепкие руки, поэтому проще всего поставить букву «Т» на конце и сделать ручку, как у ручного велосипедного насоса. Вы можете так же легко (хорошо, может быть, не так просто, но продолжайте) прикрепить конец трубы к колесу с помощью соединения, которое может изгибаться, позволяя велосипеду или двигателю приводить его в действие. Но это другая история.
Как я уже говорил, внутренняя труба должна плотно прилегать к внешней трубе, чтобы вода, которую вы толкаете и тянете, не выдавливалась между двумя трубами, но при этом позволяла вам легко перемещать ее. Один из способов сделать это — вырезать пару канавок во внутренней трубе и вставить в канавки пару уплотнительных колец. Может потребоваться пара попыток, чтобы получить правильные размеры, но это не так уж сложно.
Еще один способ герметизировать внутреннюю часть корпуса насоса, но заставить его двигаться, — это вырезать что-то вроде резиновой шины или сандалии в виде круга, всего на волосок больше, чем внешняя трубка, и надеть его на внутренний конец внутренней трубы. Резина будет прижиматься к внешней трубе так же, как и уплотнительные кольца. Во многих случаях это проще, чем возиться с уплотнительными кольцами, а детали достать проще. Вы также можете использовать пробку на конце внутренней трубки, если ваши размеры совпадают.
Теоретически можно просто использовать две трубы, которые подходят настолько хорошо, что герметизируются, но у меня никогда не получалось это сделать.
Как работает насос?
Начнем с насоса, полностью вставленного в трубу. Очевидно, что первым шагом является подтягивание поршня вверх.
Когда вы вытягиваете внутреннюю трубу/трубку/пвх/что-то еще из большего, вода всасывается в поршень. Это потому, что у вас есть какая-то печать. Потянув за ручку, поршень втягивается в поршень и создает вакуум внутри внешней трубки, что, скорее всего, больше давления, чем то, что держит вашу воду. Вы должны убедиться, что ваша подающая трубка не слишком длинная и не слишком высоко над водой, чтобы это было так. Затем, когда вы тянете, вода всасывается из вашего источника через подающую трубку и попадает в ваш насос.
Поскольку вы установили свой первый обратный клапан в правильном направлении, шарик внутри отталкивается от узкой трубки внутри него и направляется к проводу, позволяя воде обтекать его. Обратный клапан в вашей выходной трубке расположен в противоположном направлении, поэтому, когда вы тянете ручку насоса, он всасывается в меньшую трубку внутри и перекрывает выход. В противном случае вы либо засосете воздух в свой насос, либо воду из того места, куда вам нужно.
На данный момент ваш насос заполнен водой. Нажимаем поршень обратно.
Когда вы снова нажимаете ручку вниз, вода в насосе выталкивается обратно к входным и выходным трубам/трубам/шлангам. Это давление отодвигает оба шарика обратного клапана от насоса. Поскольку впускной клапан расположен правильно, теперь он упирается в меньшую трубу внутри и препятствует прохождению воды в этом направлении. В противном случае вы будете сосать воду из своего источника и выталкивать ее обратно. Другой шар обратного клапана находится в противоположном направлении, поэтому теперь он движется от трубы меньшего диаметра внутри обратного клапана к проводу, который не дает ему уйти слишком далеко. Эта вода, которая выталкивается из вашего ручного насоса, затем может течь вокруг этого мяча и через выходную трубку.
Промыть и повторить.
Итак, теперь давайте посмотрим видео, чтобы вы могли понять, как можно построить один из них, используя эту концепцию.
Вот, собственно, и все, что касается теории работы простого ручного насоса. Почти у всех насосов есть вариации на эту тему. Если вы понимаете эту базовую теорию, вы можете делать всевозможные насосы.
Рубрики: Проекты DIY Prepper, Как быть выживальщиком, Принадлежности и снаряжение для выживания / подготовки, Вода С тегами: ручной насос из ПВХ, вода
Блог Simple Pump — Как установить собственный колодезный ручной насос: пошаговое руководство
Большинство колодезных насосов работают от электричества. Хотя это имеет несколько преимуществ с точки зрения эффективности и надежности, оно не компенсирует один огромный недостаток — у вас не будет воды в случае отключения электроэнергии.
Перебои в подаче электроэнергии случаются неожиданно и могут длиться часами, если не днями. Если это произойдет, и ваше водоснабжение полностью зависит от постоянного потока электроэнергии, вы останетесь без воды.
Поэтому домохозяйства устанавливают ручной насос для пополнения запасов воды. Поскольку эти скважинные насосы работают вручную и не нуждаются в электричестве, на них не влияют перебои в работе.
Однако установка скважинного насоса может быть пугающей и требует дополнительных затрат. Это отпугивает домовладельцев, потому что они не хотят нести дополнительные расходы в качестве меры предосторожности. Мы здесь, чтобы сказать вам, что вам не нужно платить компании за установку.
Процесс может показаться сложным, но он очень прост, если у вас есть верная информация. К концу этой статьи у вас будут все необходимые знания.
Как установить собственный ручной насос для глубокой скважины
Шаг 1: Подтвердите установку трубопровода скважины
Большинство установок глубинных насосов достаточно просты, чтобы домовладельцы могли сделать их самостоятельно, поскольку ручной насос можно установить рядом с погружным насосом.
Однако есть одно смягчающее обстоятельство, при котором мы бы посоветовали связаться со специалистом и попросить его выполнить установку.
Если ваша погружная выходная труба проходит через верхнюю часть крышки колодца, вы не сможете выполнить установку самостоятельно. Вам придется нанять кого-нибудь, чтобы поднять крышку колодца с насосом и трубами и заменить ее крышкой колодца ручного глубокого колодца.
Как только они это сделают, им нужно будет поместить насос в новый корпус и загерметизировать. Вы не можете сделать это самостоятельно. Однако после того, как они будут сделаны, вы можете взять на себя и установить ручной насос.
Есть еще несколько вещей, которые вы должны проверить, прежде чем начинать установку самостоятельно.
Во-первых, , вы должны быть знакомы с электропроводкой и простыми сантехническими работами. Эти навыки пригодятся вам при установке нового насоса.
Второй , убедитесь, что вы знаете, как отключить питание погружного насоса. Если вы давно не живете в этом районе, возможно, вы не знакомы с тем, как это работает. Или, если вы делитесь имуществом с кем-то еще, они могут включить его после того, как вы отключите его.
Третий , проверьте вес устанавливаемого скважинного насоса. Вы должны быть в состоянии поднять его легко. Если это слишком тяжело для вас, попросите друга или члена семьи помочь вам. Однако, если это невозможно, лучше доверить это профессиональной монтажной компании.
Шаг 2. Получите инструменты
После того, как вы подтвердите, что можете выполнить установку самостоятельно, вам необходимо получить некоторые инструменты.
Инструменты гарантируют, что вы будете готовы и оснащены для беспрепятственного выполнения установки. Очень важно иметь их все, так как каждый отвечает за конкретную задачу и не может быть заменен другим. Следующие инструменты рекомендуются для ручного глубоководного насоса Simple Pump, другие производители могут рекомендовать другие инструменты для работы.
Вот список всего, что вам понадобится:
- 1 Набор шестигранных ключей (1/4”, 3/16”, 5/32”)
- 2 Плоскогубцы для блокировки канала (они должны быть достаточно большими, чтобы
- 2 Ключа с тисками
- Тефлоновая лента
- Разбавленный раствор хлорной извести
- Кусачки или инструменты для зачистки проводов (необходимы только при установке глубинного ручного насоса рядом с погружным скважинным насосом)
- Противозадирная смазка Permatex (подойдет небольшой тюбик)
- Фиксатор резьбы Loctite (средней прочности)
Шаг 3.
Осмотрите лункуСнимите крышку лунки и с помощью фонарика найдите препятствия. Это может включать запутанные или лишние провода.
Колодцы без погружной трубы через заглушку имеют безамбарный переходник. Этот компонент отвечает за подтягивание воды вверх. Вам нужно расчистить достаточно места, чтобы вы могли опустить трубу на ее глубину.
Шаг 4: Замена существующей крышки скважины
Если в вашей скважине уже есть электрический погружной насос, вам необходимо заменить ее новой крышкой скважины. Конкретный процесс зависит от типа используемой крышки.
Колпачок для безамбарного колодца
Крышки для безамбарного колодца очень легко заменить. Отсоедините три провода и по очереди прикоснитесь их оголенными концами к корпусу колодца. Затем прикрепите их к трубопроводу на несколько футов ниже.
После этого проведите проводку внутрь корпуса и наденьте на корпус колпачок колодца. Выровняйте его и выведите провода за пределы кожуха и пропустите их через нижнюю часть крышки колодца.
Закройте проводку и убедитесь, что она не мешает ручному насосу. Прикрепите силовые кабели и страховочный трос погружного насоса к трубе погружного насоса. Убедитесь, что ни один из них не спиралевидный и ровный на своей поверхности.
Когда вы закончите, снова подключите электрический ток и запустите существующую помпу, чтобы убедиться, что она работает правильно.
Механически обработанная крышка колодца
Механически обработанная крышка колодца используется, когда погружная труба проходит через крышку колодца. В таком случае мы рекомендуем обратиться к профессионалу для установки. Они будут иметь дело с крышкой колодца, а также.
Шаг 5. Установка цилиндра ручного насоса
Используйте разбавленный раствор отбеливателя для очистки всех труб и стержней, которые вы будете использовать. Важно убедиться, что они не загрязнят вашу воду. Затем соедините наружную резьбу на штоке поршня с внутренней резьбой на насосной штанге.
Вы можете дополнительно затянуть их с помощью Loctite.
Нанесите около 3 витков тефлоновой ленты на наружную резьбу, а затем сделайте отметку на расстоянии 5/8 дюйма от одного конца трубы. Подведите насосный шток, прикрепленный к штоку поршня, к охватываемому концу отводной трубы.
Затем ввинтите отводную трубку в цилиндр насоса и затяните ее. Когда вы закончите, вставьте цилиндр насоса и поместите предохранительный инструмент на головки трех болтов на крышке колодца. Поместите конец трубы с внутренней резьбой на предохранительный инструмент.0107
Добавьте все насосные станции и отводные трубы, сохраняя расстояние от 4 до 6 дюймов между вершинами каждой из них.
Прикрепите вторую насосную штангу к только что установленной штанге. При их соединении следует использовать швеллерные замки или тиски. Не прилагайте слишком много усилий, потому что вы можете сломать стержень.
После того, как вы закончите, установите вторую отводную трубу. Следуйте тому же методу, что и для первой трубы. Затем выгните его так, чтобы вы могли вставить его в охватываемый конец отводной трубы.
Поднимите отводную трубку и снимите предохранительный инструмент. Опустите трубу на несколько дюймов и прикрепите предохранительный инструмент к следующей отводной трубе.
Продолжите этот процесс для всех отводных труб.
Шаг 6. Продолжайте движение, пока не достигнете уровня грунтовых вод
Продолжайте присоединять трубы, пока не достигнете уровня грунтовых вод. В идеале вы должны знать общую глубину вашего колодца и статический уровень воды, чтобы убедиться, что вы правильно расположили насос.
Вы можете рассчитать, какое расстояние вам нужно пройти, подняв насосную штангу над землей. Перемещайте его вверх и вниз каждый раз, когда добавляете трубку. Вы почувствуете разницу в усилии, которое потребуется, чтобы поднять его, как только вы доберетесь до воды. Убедитесь, что вы расположили насос с достаточным запасом, чтобы учесть сезонные различия в вашем статическом уровне воды, в противном случае вам может потребоваться добавить дополнительные отводные трубы, если цилиндр насоса окажется выше вашего уровня воды, когда вам нужно его использовать.
Шаг 7: Установите головку насоса
Проверьте, не нужно ли отрегулировать насосную штангу. После того, как с этим разобрались, установите стояк.
Наденьте его на шток насоса и опустите. Затяните соответствующие стяжные болты и монтажные болты. Затем прикрепите рычаг и ручку в сборе.
Шаг 8. Накачивайте воду
Чтобы вода достигла напора насоса, вам потребуется прокачать примерно 7–10 раз. Вода будет выходить из насоса, и у вас будет к ней доступ.
Со временем вам, возможно, придется увеличить количество насосов, прежде чем вы получите воду, потому что уровень грунтовых вод понизится. Тем не менее, это не будет радикальным изменением, если вы не перекачаете.
Поздравляем! Ваш ручной насос для глубокого колодца настроен!
Часто задаваемые вопросы о ручных насосах для глубоких скважин
Q1. Ничего, если я буду качать свой ручной насос для глубоких скважин только изредка?
Если в вашей скважине высокая концентрация твердых частиц или минералов, они будут скапливаться на различных компонентах скважинного насоса. Таким образом, вы должны качать его в течение нескольких минут каждую неделю, чтобы предотвратить эти отложения.
Q2. Каково нормальное положение рукоятки насоса?
Нормальное положение — вертикальное. Ручка должна указывать на небо. Это положение предохраняет шток насоса от загрязнения.
Q3. Не замерзнет ли мой скважинный насос зимой?
Вода в вашем скважинном насосе, вероятно, не замерзнет, поскольку в большинстве наших штатов температура не опускается ниже точки замерзания. Однако на всякий случай лучше сделать небольшое дренажное отверстие. Ознакомьтесь с нашей статьей о морозостойких скважинных насосах.
Q4. У вас есть видео, показывающее установку ручного насоса для глубокой скважины?
Да, зайдите на канал Simple Pump на YouTube, чтобы увидеть, как мы устанавливаем ручной насос для глубоких скважин.
Подведение итогов
Это все, что вам нужно знать об установке ручного скважинного насоса на своем участке. Процесс немного сложный, но с правильным руководством вы не справитесь.
