Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Содержание статьи

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция - организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации. Уровень углекислого газа влияет на самочувствие

    Уровень углекислого газа влияет на самочувствие

  • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
  • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

  • Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
  • С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
  • Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление. Один из вариантов организации притока свежего воздуха - клапан в стене

    Один из вариантов организации притока свежего воздуха — клапан в стене

  • Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
  • При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что "вытягивать" канал должен весь требуемый объем воздуха

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана - простое устройство

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме - устанавливаются вентиляторы подходящего типа

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция - отдельные устройства в каждой комнате, вытяжка - через кухню или ванну

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка - централизованная

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

  • Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования. Сначала надо нарисовать, как будет двигаться воздух - от притока, к вытяжке

    Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

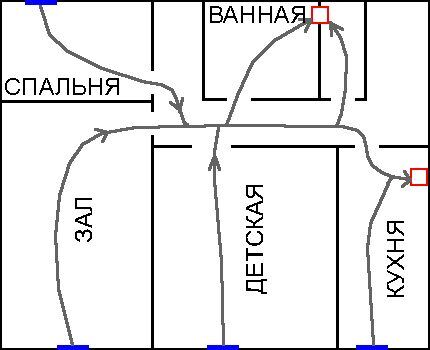

  • Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
  • Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

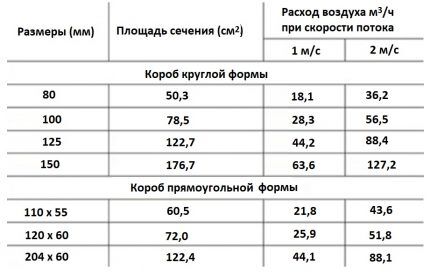

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения. Деталировка - подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

    Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

  • Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
  • Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
  • Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Приточная вентиляция своими руками: схема работы и установка

Использование новых строительных материалов и технологий сделало наши жилища гораздо теплее, но ограничило поступление свежего воздуха в помещения. После покупки дома или квартиры мы традиционно устанавливаем новые металлопластиковые окна, чем полностью изолируем себя от улицы. Выполнив полезные мероприятия по утеплению дома, нужно обеспечить поступление в него чистого воздуха. Организовать приточную вентиляцию своими руками вполне возможно, следует изучить вопрос и выбрать, каким способом это сделать.

Содержание статьи:

Как работает вентиляция в жилых зданиях?

Вытяжная и приточная вентиляция бывает двух видов:

  1. С естественным побуждением. Для вытяжки и притока используется явление конвекции, когда нагретый воздух, имеющий меньшую массу, поднимается вверх.
  2. С искусственным (механическим) побуждением. Перемещение воздуха обеспечивают вентиляторы.

Пример естественной вентиляции в квартире

Большинство многоквартирных и частных домов оборудованы естественной вытяжкой. Для этого служат вертикальные каналы, входы в которые находятся в помещениях санузла и кухни в виде решеток, установленных под потолком. Выходы расположены на кровле здания. Перепад высот и разница температур наружного и внутреннего воздуха вызывают тягу в канале, которая создает разрежение в помещении. Естественная приточная вентиляция в этом случае предусматривалась через неплотности или специальные вырезы в деревянных окнах.

Новые окна и плотные входные двери герметизируют квартиру, перекрывая доступ свежему воздуху снаружи. При этом схема работы приточной вентиляции меняется, поскольку воздушные массы начинают перетекать в кухню или санузел из других помещений. В доме устанавливается новый воздушный баланс с небольшим отрицательным давлением. Часто бывает, что в результате вертикальная шахта большего сечения (как правило, кухонная) опрокидывает тягу меньшего канала в туалете и оттуда зимой начинает поступать холодный поток. Явление особенно заметно при сильном ветре, его воздействие усиливает тягу и в помещении санузла становится очень холодно.

Система подачи свежего воздуха через металлопластиковые окна

Многие домовладельцы считают, что устройство вентиляции заключается в установке осевого вентилятора вместо решетки вытяжной шахты. За неимением притока с улицы вентиляторы санузла и кухонной вытяжки поочередно опрокидывают тягу другой шахты, всасывая через нее воздушные массы с кровли. Образуется суррогатная приточная вентиляция, при ней неочищенный (а зимой холодный) воздух беспорядочно поступает в дом. При одновременной работе вентиляторов приток с улицы отсутствует вовсе, зато из-за создаваемого разрежения в квартире могут появиться неприятные запахи от соседей.

Для справки: устройство вертикальных вытяжных шахт предусматривает только один вход в одной квартире и один выход – на кровле. Мнение о том, что к шахте присоединены несколько квартир, является ошибочным, для каждого помещения кухни и санузла имеется собственный канал.

Посторонние запахи проникают не по вентиляционным каналам, а сквозь места проходов труб газовых или отопительных стояков. Крайний случай – кто-то из соседей в нарушение всех норм проделал отверстие из своего санузла в вашу вытяжную шахту. В частных домах такого явления не бывает, а недостаток притока не столь ощутим, поскольку объем помещений больше. Но процессы протекают аналогично и параметры внутреннего микроклимата не лучше.

Вывод: устройство приточной вентиляции необходимо выполнять в любом здании, в котором живут или работают люди. Без притока не будет функционировать вытяжка.

Способы организации притока в квартире

Если в доме установлены металлопластиковые окна с проветриванием, можно самому сделать приточную вентиляцию простейшим способом:

  1. Открыв створку, можно увидеть два резиновых уплотнителя, проложенные по контуру оконной коробки. В нижней части надо ножом аккуратно вырезать участок наружного уплотнителя длиной до 50 мм, не больше. Для этого резина подрезается с двух сторон и снимается. Выбрасывать ее не следует, чтобы всегда можно было поставить обратно.
  2. В верхней части рамы подрезать и снять участок внутреннего уплотнителя такой же длины. Закрыть створку.

Видео в тему


Принцип работы таков: через нижнюю щель воздух с улицы попадает в пространство между оконной коробкой и рамой, ограниченное по бокам двумя уплотнителями. Нагреваясь, он поднимается и выходит в помещение через вторую щель во внутреннем уплотнителе. Получилась примитивная приточная вентиляция, благодаря чему вытяжные шахты начнут нормально функционировать.

Выполнить устройство притока можно и другим способом – приобрести приточный клапан, который врезается в конструкцию окна. Принцип его действия такой же, только врезка клапана производится изнутри в верхнюю часть профиля рамы. Снаружи в нижней части рамы вырезается паз. Чтобы в последний не попадала дождевая вода или снег, над пазом закрепляется козырек. Поставить приточный клапан своими руками не составит большого труда, порядок установки приводится в инструкции к изделию.

Клапан приточного вентилирования

Приведенные способы имеют свои недостатки:

  • воздух попадает в дом беспорядочно, иногда просто от дуновения ветра;
  • проходя путь от входа до выхода, воздух недостаточно нагревается;
  • отсутствует очистка, пыль и газы с улицы попадают прямо в помещение.

Использование местных приточных агрегатов обеспечит правильное устройство вентиляции в квартире. Установка представляет собой аппарат, в котором имеется осевой вентилятор, фильтр для очистки воздуха и электрический нагреватель. Чтобы подобрать приточный агрегат по производительности, нужно выполнить расчет расхода воздуха.

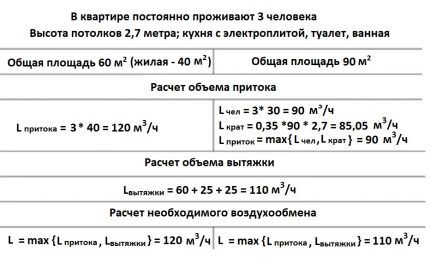

Если в квартире нет вытяжных вентиляторов, то расчет ведется по объему помещения. Для гостиных, прихожих и спален нужно обеспечить полную замену воздуха 1 раз в час, это называется кратностью воздухообмена. То есть, помещение 3 на 4 м высотой 2.7 м имеет объем 32.4 м3 и требует такого же количества воздуха в час. Кратность обмена для кухни принимается равной 1.5–2 в зависимости от количества конфорок плиты. Для совместного санузла принимается расход 50 м3/ч на унитаз и 25 м3/ч на ванную.

Вытяжные вентиляторы

Местные приточные агрегаты бывают двух типов: встраиваемые в стену и подвесные. Но в любом случае установка приточной вентиляции потребует проделать отверстие в наружной стене комнаты. Диаметр отверстия зависит от типа приточного агрегата и его производительности, для просверливания понадобится дрель с кольцевым сверлом по бетону. Место установки выбирают на свое усмотрение, но лучше расположить аппарат на высоте не более 1.5 м от пола. Встраиваемые в стену агрегаты надо ставить поближе к окну, поскольку замена фильтрующего элемента в них производится снаружи.

Подача притока воздуха в частный дом

Чтобы в загородном доме работала приточная вентиляция, пригодны все вышеописанные способы. Исключение – коттеджи средних и больших размеров или такие дома, в которых для отопления применяется котел, забирающий воздух для горения из помещения. Здесь речь идет о больших расходах воздуха, местные установки не смогут его обеспечить. Следует выполнить расчет и установить приточную вентиляцию, которая будет подавать воздушные массы во все помещения. Для этого служат стационарные приточные установки.

Пример устройства вентиляции в частном доме

Схем и способов размещения оборудования и организации воздухообмена существует большое количество. Самый простой из них предусматривает устройство притока в главном коридоре или прихожей. Пользуясь тем, что прихожая сообщается практически со всеми помещениями, в нее можно подавать нагретый и очищенный воздух, который будет распространяться по всем комнатам здания. Но сначала необходимо выполнить расчет расхода воздушных масс для притока. Для этого можно пользоваться способом, описанным выше, но к получившемуся результату надо прибавить расход воздуха для работы котла. Если в доме имеются местные вытяжные вентиляторы, то в расчет надо включить значения их производительности.

Просуммировав все расходы, можно подбирать оборудование. Вопрос решается двумя способами:

  1. Купить по отдельности вентилятор, фильтр, нагреватель и приборы автоматики и собрать вентиляцию в отдельном помещении.
  2. Приобрести готовую приточную установку в сборе, тогда устройство вентиляции будет заключаться в ее размещении и подведении воздуховодов.

Установка в сборе представляет собой компактный утепленный моноблок, внутри которого стоит все оборудование для обработки воздушных масс. Изделие можно подвесить к потолку, спрятав под гипсокартон, или разместить на улице. Такая приточная вентиляция дороже, но сэкономит место в доме и много вашего времени, поскольку устройство воздухообмена с помощью отдельных элементов требует определенных навыков и знаний.

Приточно-вытяжная установка

Нужно будет эти элементы установить, подключить и завязать с системой отопления или электрической сетью дома по определенной схеме, обеспечить автоматическую регулировку температуры приточного воздуха. Как правило, для таких систем выделяется специальная комната или часть другого технического помещения, поэтому оттуда потребуется прокладывать воздуховоды, чтобы доставить воздух куда нужно.

Заключение

Чтобы не потратить свои средства впустую, для организации воздухообмена в загородном доме рекомендуется привлекать специалистов – проектировщиков, они правильно рассчитают все параметры и помогут правильно подобрать вентиляционную установку. Естественная приточная вентиляция, сделанная своими руками, актуальна для квартиры, в частном коттедже ее будет недостаточно.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

Приточная вентиляция своими руками

Чистый и свежий воздух в доме или квартире является залогом здоровья и комфортного пребывания всех обитателей. Обеспечить такие условия может приточная вентиляция, налаженная на очистку жилого пространства от неприятных и вредных запахов и частичек пыли. Это одно из самых простых и удобных в эксплуатации устройств. Приточная вентиляция своими руками оборудуется достаточно легко, что является явным преимуществом устройства.

схема приточной вентиляциисхема приточной вентиляции

Она представляет собой несложную систему труб, имеющих наружные входы и выходы на улицу. Собирается приточный воздуховод по заранее составленной схеме. Серьёзных трудностей монтажа здесь нет. В дальнейшем такое устройство быстро и удобно обслуживается. Каждый хозяин дома может самостоятельно его установить и использовать в повседневной жизни, регулируя приток свежего воздуха.

Необходимость установки приточной вентиляции

Некоторые обыватели считают: если есть форточки и возможность открыть окна, зачем устраивать вентиляционное оборудование? Можно таким способом очистить воздух в квартире. Но в действительности выходит, что естественная вентиляция плохо справляется с этой задачей, и циркуляции воздушных масс не происходит. В доме застаиваются неприятные запахи, исходящие из кухни и санузла, создаётся влажность или сухость, и человек начинает испытывать дискомфорт.

проветриваниепроветривание

Следуя моде и рекламе производителей пластиковых окон, многие из нас устанавливают их в квартире. Благодаря этому создаётся герметизация пространства и препятствие для свободного естественного воздухообмена. Внутри помещения образуется тяжёлая атмосфера.

Особенно актуальным становится вопрос очистки воздуха в зимнее время. Вентиляция через окна является причиной утечки тепла, образования сквозняков. Если не открывать форточки и избегать проветривания, воздух в комнатах становится сухим, в нём уменьшается количество кислорода. Это вызывает плохое самочувствие у людей.

Избежать всех этих проблем позволяет приточная вентиляция, созданная своими руками. Её можно сделать несколькими способами:

  • установить вентиляторы в форточке или в специально сделанном отверстии в стене;
  • устроить приточно-вытяжной воздуховод;
  • смонтировать систему приточных отверстий (клапанов).

клапан приточныйклапан приточный

Сейчас наиболее популярной является вентиляция приточно-вытяжного типа, приводимая в движение с помощью механических устройств.

Приточная или приточно-вытяжная вентиляция: что лучше

По принципу работы приточная и приточно-вытяжная вентиляции практически ничем не различаются.

Приточный вид наиболее простой и связан с естественной очисткой воздуха через систему труб и отверстий, расположенных на разных поверхностях. В нём циркуляция воздуха происходит естественным образом, следуя законам физики. Готовый набор деталей может сопровождаться нагревательным или охлаждающим элементом.

клапан с фильтромклапан с фильтром

Приточно-вытяжной предполагает сооружение более сложной системы труб, проходящих по всему дому. На улице устанавливают конвектор, который отвечает за регулирование притока воздушных масс, охлаждение их в летнюю жару и нагревание зимой. В такой системе присутствуют ультрафиолетовые лампы, которые способствуют обеззараживанию воздуха, приходящего внутрь помещения. Здесь имеется тканевый фильтр, удерживающий частички пыли, гари и других включений, скапливающихся во внешней среде.

составные элементы вентиляциисоставные элементы вентиляции

Обе системы легко монтируются из готовых, выпущенных на производстве деталей или любых подручных средств. Однако приточно-вытяжная вентиляция более эффективна. При её работе происходят процессы, обеспечивающие дополнительный комфорт помещения:

  • нагрев или охлаждение воздуха;
  • его очистка и дезинфекция;
  • увлажнение и ионизация.

Современные приточно-вытяжные системы обладают функцией рекуперации. Её выполняет специальное устройство – ящик – с радиаторами и лентами внутри. Воздух, выходящий из помещения, «оставляет» в нём тепло, которое возвращается обратно в квартиру или дом. Рекуператор устанавливают на выходном отверстии. Летом его убирают или закольцовывают, чтобы воздух в помещении не перегревался.

рекуператоррекуператор

Установка этого устройства позволяет значительно экономить тепловую энергию. Стоит он недорого, а польза от его применения большая.

устройство рекуператораустройство рекуператора

Приточная и приточно-вытяжная системы имеют естественный и механический привод вентиляторов, расположенных на входе и выходе воздуховодов. Механическое приведение в действие устройства позволяет значительно увеличить скорость движения воздушных потоков и провести дополнительные мероприятия по улучшению их состояния. При хорошей мощности вентиляторов за 2-3 часа такая установка  способна очистить и освежить значительную площадь.

Основные этапы устройства приточной вентиляции

Чтобы сделать своими руками приточную вентиляцию в доме или квартире, важно провести грамотную предварительную работу. Она заключается в нескольких моментах.

Проведение расчётов. Для строящегося частного коттеджа вентиляционная система может быть спроектирована вместе с общим планом. Для готового сооружения и квартиры в многоэтажке создают автономный воздуховод с учётом площади всех помещений и каждой комнаты в отдельности. Все расчёты проводятся по формуле, в которой используются значения, необходимые для оптимальной циркуляции воздушных масс. В их число входят:

  • общая мощность и производительность приточной системы;
  • мощность вентилятора на входе;
  • скорость поступления воздуха;
  • максимальный уровень шума от работы устройства;
  • диаметр приточных отверстий, размеры и протяжённость труб;
  • мощность и энергопотребление дополнительных приборов (калорифера, рекуператора и др.).

При проведении расчётов учитывают коэффициенты, установленные САНПиНом.

Исходя из выполненных расчётов, составляется подробная схема расположения всех компонентов устройства.

Далее проводится подбор деталей из остатков строительных материалов и закупка недостающих элементов.

Сейчас стало возможным приобретение готовых вентиляционных устройств приточного и приточно-вытяжного типа. У разных производителей они стоят по-разному. Но зачем тратить лишние деньги, если каждому мужчине по силам смонтировать такую систему у себя дома своими силами. Приточно-вытяжная вентиляция своими руками создаётся дольше и немного сложнее. Гораздо проще оборудовать обычный проточный воздуховод.

Монтаж приточной вентиляции своими руками

Приточную вентиляцию в квартире многоэтажного дома можно соединить с общедомовой естественной системой воздуховода. Для этого вначале надо проверить её состояние простым способом. Тетрадный лист прикладывают к вентиляционному отверстию. Если бумага прилегает к нему и удерживается, то тяга есть, и воздуховод можно использовать.

В случае, когда каналы забиты и засорены, можно попробовать их прочистить. Но в большом доме сделать это бывает проблематично. Тогда устанавливают приточную вентиляцию с помощью клапанов. Их покупают в магазине. Сколько понадобится таких деталей, зависит от размера и общей площади пространства. Клапаны бывают разной мощности.

Самые простые модели этих устройств включают внутренний блок, защитную решётку и соединительный патрубок. Обычно их устанавливают над батареей, чтобы минимизировать потери тепла.

  • В выбранном месте проводят первичную разметку: обводят контур клапанного устройства.
  • Если его приобретали в собранном виде, то надо разобрать и освободить корпус.
  • С помощью перфоратора во внешней стене делают сквозное отверстие, стараясь выдержать угол уклона не более 7 градусов.

подготовка отверстия для приточного клапанаподготовка отверстия для приточного клапана

  • В него вставляют трубку, покрытую изоляционным материалом. Она должна быть незаметной снаружи, а изнутри выступать на 1 см.
  • В местах крепления трубки в стене просверливают отверстия для дюбель-гвоздей.
  • Ими фиксируют корпус приточного клапана, который дополнительно зажимается изоляционным слоем трубки.

корпус клапанакорпус клапана

  • Когда основа прибора надёжно закреплена, в неё вставляют детали, которые вынимали при разборке.
  • Снаружи монтируют решётку.
  • После этого проводят проверку работы приточного клапана, открывая и закрывая задвижку.

проверка работы приточного клапанапроверка работы приточного клапана

В процессе эксплуатации необходимо дважды в год разбирать и очищать клапан от грязи и пыли, которые засоряют его через щели в решётке.

Установка приточной вентиляции в квартире – простой и надёжный способ улучшения воздуха и поддержания благоприятного микроклимата.

Вентиляция в квартире своими руками: как сделать эффективную систему

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств. А как это сделать – мы подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организацию притока свежего воздуха.

Содержание статьи:

Нормативные требования к вентиляции квартир

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 “Здания жилые многоквартирные”, актуализированная редакция СНиП 31-01-2003.

Правила вычисления минимального объема воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016.

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры.

Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков.

Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

Пример расчета минимального объемаПример расчета минимального объема

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Его нужно провести для понимания необходимой мощности вентиляционных приборов

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Детальный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

  • избыток влаги в воздухе (можно измерить с помощью гигрометра) – выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
  • недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) – выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Цифровой комнатный газоанализаторЦифровой комнатный газоанализатор

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность воздуха – основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно пунктам 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных.

При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

Схема движения воздуха по квартиреСхема движения воздуха по квартире

Пример схемы движения воздуха по квартире стандартной планировки при наличии двух выходов в вентиляционные шахты расположенных в кухне и санузле

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях.

Для этого можно выполнить следующие действия:

  • монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
  • использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
  • владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца.

Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

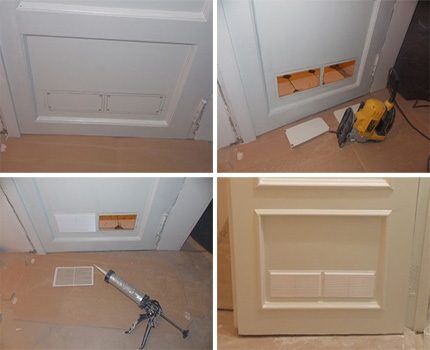

Процесс изготовления вентиляционного отверстия в двериПроцесс изготовления вентиляционного отверстия в двери

Для того чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой понадобится только электролобзик и клеящий пистолет

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Опасный метод проверки тяги в шахтеОпасный метод проверки тяги в шахте

Проверять тягу в вентиляционную шахту с помощью открытого огня небезопасно. Скопившаяся пыль или утечка газа могут вызвать пожар

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке.

В этом случае существует два варианта:

  • если бумага “прилипла” к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
  • если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Галерея изображений

Фото из

Проверка работоспособности вентиляции при помощи огня

Проверка тяги листом бумаги

Инструментальная проверка тяги в шахте

Грязная вентиляционная решетка

Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:

  • в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
  • даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
  • в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
  • самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.

Прочиста вентиляционной шахты многоквартирного домаПрочиста вентиляционной шахты многоквартирного дома

Очистка каналов вентиляционной шахты требует специальной подготовки, снаряжения и оборудования. Со стороны квартиры эту процедуру качественно осуществить невозможно

На нашем сайте есть другие статьи с подробными инструкциями по проверке вентиляции в квартире и обзоры способов устранения проблемы:

Обустройство вытяжных отверстий

Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы.

При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.

В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа. Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов.

При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.

Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой.

Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией .

Схема подключения вентилятораСхема подключения вентилятора

Схема для включения вентилятора одновременно с приборами освещения элементарна. При наличии навыков электрика ее воплощение не составит труда

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить . Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам.

Реверс потока может произойти по следующим причинам:

  • постепенное уменьшение живого сечения канала шахты в результате засорения;
  • резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
  • увеличение притока воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Галерея изображений

Фото из

Решетки для вентиляционных отверстий

Установка канального вентилятора в ванной

Вытяжное отверстие на кухне

Обратный клапан для вентиляции

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка при монтаже оконного блока.

Приточный клапан для оконного блокаПриточный клапан для оконного блока

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

  • Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
  • В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Галерея изображений

Фото из

Клапан с ручной регулировкой

Автоматический клапан на окно

Ручка с приточным клапаном

Приточный клапан для деревянного окна

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Схема устройства простейшего вентиляционного клапанаСхема устройства простейшего вентиляционного клапана

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

  1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
  2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
  3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Галерея изображений

Фото из

Этап 1 – разметка и бурение отверстия

Этап 2 – тепло и шумоизоляция отверстия

Этап 3 – монтаж декоративной решетки

Этап 4 – установка оголовка клапана

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс .

При выборе места установки клапана необходимо учитывать следующие моменты:

  • легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
  • правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
  • возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Два настенных приточных клапанаДва настенных приточных клапана

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Установка канальных систем воздухообмена

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.

Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.

Можно найти множество предложений , отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.

Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

Пропускная способность каналов разного сеченияПропускная способность каналов разного сечения

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.

В зависимости от места их расположения монтаж происходит следующим образом:

  1. Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
  2. Над шкафами элементы крепят с помощью любых держателей и саморезов.
  3. К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Крепление пластикового воздуховода при помощи хомутаКрепление пластикового воздуховода при помощи хомута

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.

Для этих целей не надо использовать клей или составы типа “жидкие гвозди”, так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо ориентируетесь в теме? Может вы заметили неточность или ошибку в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях.

Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера – мы постараемся вам помочь.

Вентиляция своими руками. Важные моменты.

Когда мы говорим о вентиляции в доме, то, в основном, подразумеваем вытяжку воздуха из помещения. Но само понятие «вентиляция помещения» не ограничено местом, где расположена решетка вытяжки, а затрагивает все помещение в целом. К тому же, есть много моментов, на которые следует обратить внимание, если стоит задача сделать качественную вентиляцию квартиры или частного дома.

Чтобы сделать качественную вентиляцию, необходимо понять принципы, на которых она работает.

Принципы, на которых работает вентиляция

Есть два типа вентиляции: естественная и принудительная. Всегда необходимо стремится к созданию естественной вентиляции, так как она не создает дополнительный шум и не зависит от наличия электроэнергии. Принудительную вентиляцию с помощью электромеханических вентиляторов используют в тех случаях, когда не удается организовать естественную вентиляцию. В основном, вентилятор устанавливается на выходе воздуха, например, в вытяжном вентиляционном канале. Таким образом можно усилить проветривание какай-то конкретной комнаты, например, туалета или ванной. В качестве второго варианта — можно установить приточный клапан с функцией нагнетания воздуха. В этом случае в помещении при закрытых окнах и дверях будет создаваться избыточное давление воздуха, и он будет равномерно уходить через все вытяжные вентиляционные каналы.

Есть три основных пункта, с помощью которых возможно организовать естественную вентиляцию внутри квартиры или дома.

  • Разность давления внутри помещения и на улице. Разность давления достигается тем, что точка всасывания воздуха и точка выхода воздуха находятся на разных высотах. Поэтому атмосферное давление в этих точках будет разное. В более высокой точке давление будет меньше. А воздух всегда стремиться перемещаться из области высоко давления в область низкого давления.
Если здание не является герметичным, то за счёт этой разницы давлений возникает поток холодного воздуха, направленный внутрь, а тёплый воздух вытесняется (всплывает) и выходит наружу (могут быть предусмотрены специальные вытяжные вентиляционные каналы). Движущая сила тяги определяется перепадом средних высот входа и удаления воздуха. Так обеспечивается работа вытяжной вентиляции с естественным побуждением.Википедия

Таким образом, чем больше разность высот между точками входа и удаления воздуха, тем сильнее будет тяга.

Атмосферное давление в зависимости от высоты.
  • Разница температуры внутри помещения и на улице. Теплый воздух менее плотный, чем холодный воздух. Соответственно теплый воздух более лёгкий и поэтому он стремиться подняться вверх. Поэтому естественная вентиляция более эффективна в зимнее время, когда на улице отрицательная температура, а в помещении положительная. В летний период, наоборот, естественная вентиляция работает недостаточно эффективно или вообще не работает. Но проблем это не создает, так как летом часто открыты окна и проветривание помещения осуществляется через них.

Также необходимо понимать, что охлаждение воздуха внутри помещения с помощью кондиционеров сильно ухудшает естественную вентиляцию. Поэтому во время использования кондиционеров необходимо чаще проветривать помещение через окна или воспользоваться принудительной вентиляцией.

  • Отсутствие герметичности вентилируемого помещения. Если помещение практически герметично, то вентиляция не будет работать, даже принудительная. В таком случае при включении вытяжки в помещении будет создаваться разрежение воздуха и воздух начнет засасываться в помещение из других вытяжных вентиляционных каналов. Например, включили вытяжку в кухне, а приток воздуха пойдет из вентиляционного канала в туалете со всеми сопутствующими запахами.

 Для правильной работы вентиляции требуется входное и выходное отверстие. Если из помещения выходит определённый объем воздуха, то и зайти в помещение должен точно такой же объем воздуха. В основном при строительстве домов делают вентиляционные шахты, но не делают специальных приточных отверстий. Подразумевается, что воздух будет поступать в помещение через различные неплотности в окнах и дверях.

Схема движения воздуха внутри квартиры.

В некоторых случаях плохая работа вытяжки в квартире или доме может быть связана не с тем, что забит вентиляционный канал или что не хватает мощности вентилятора, а с тем, что отсутствует приток свежего воздуха в помещение.

 Поэтому для улучшения работы вытяжки организуют приточные отверстия в наружных стенах помещения и устанавливают в них специальные клапаны.

Организация притока свежего воздуха с помощью приточных клапанов.

Приточный клапан.

Существуют разные модели клапанов, различаемые по своему функционалу и по цене. Есть простые, предназначенные только для подачи воздуха с улицы во внутрь помещения, а есть и посложнее, с функцией подогрева воздуха в холодное время года.

Приточный вентиляционный клапан без функции подогрева воздуха лучше всего смонтировать над батареей отопления. Таким образом холодный воздух, поступая в комнату, будет смешиваться с теплым воздухом, который подымается от батареи отопления, и, следовательно, нагреваться.

Схема монтажа приточного клапана.

Также существуют приточные клапаны, устанавливаемые на пластиковые окна. Монтаж такого клапана нужно обговаривать еще на стадии заказа окна, так как такая процедура довольно трудоёмкая. Но при наличии желания и инструмента его можно установить самостоятельно. Информацию по его установке можно найти в сети интернет.

Приточный клапан на пластиковом окне.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в помещение может быть из различных мест, а удаление воздуха только через одну или две вентиляционных шахты.

Для проверки силы потока воздуха, который уходит из квартиры, нужно приложить лист бумаги на вытяжную решетку полностью закрыв её. При нормальном потоке воздуха бумага должна прилипнуть к решетке.

Бумага приложена к вытяжной решетке.Если бумага прилипла, то вытяжка работает. Проверка огнем тяги в вытяжной шахте.Проверка вентиляции с помощью открытого огня считается небезопасным методом. В вытяжной шахте при её неисправности может скопиться горючий газ.

 Если же этого не произошло, то можно говорить о слабом потоке воздуха. Слабый поток воздуха может быть вызван двумя причинами: отсутствие нормального притока воздуха и проблемы в вытяжной шахте. Выяснить, какая из причин влияет на вентиляцию, очень легко. Достаточно открыть окна в комнате. Если бумага после этого прилипла к вытяжному отверстию, то проблема в недостаточном притоке воздуха, значит нужно организовывать дополнительный приток. Это можно сделать с помощью установки приточного клапана.

Если же при открытых окнах бумага не прилипает, то необходимо проверять вытяжную шахту. Для собственников квартир в многоквартирных домах для проверки вытяжной шахты следует обращаться в управляющую компанию.

Организация вентиляции в помещении.

Неправильно сделанная вентиляция может принести кучу проблем собственнику дома, от плохого проветривания помещений до обмерзания вентиляционных каналов в зимнее время и их постепенное разрушение. Поэтому при её организации нужно соблюдать некоторые нюансы.

Существует несколько моментов, которые обязательно нужно учитывать при проектировании и монтаже вентиляции в доме или квартире.

  • Вытяжные и приточные каналы должны располагаться таким образом, чтобы проветривать максимально больший объём помещения. Для этого их следует располагать на максимальном удалении друг от друга, а этого можно достичь если их смонтировать по диагонали помещения.
  • Для свободного перемещения воздушного потока между комнатами одного помещения необходимо наличие зазора в 10-15мм между межкомнатной дверью в закрытом положении и полом или наличие вентиляционных решеток внизу межкомнатных дверей. При необходимости такую решетку можно установить самостоятельно.
Вентиляционная решетка в межкомнатных дверях. Вентиляционная решетка в межкомнатных дверях.

Организация вытяжных вентиляционных каналов в частном доме

  • Согласно правилам пожарной безопасности шахта вентиляционного канала должна опираться на фундамент дома. Запрещено опирание вентиляционного канала на плиту перекрытия или другие конструкции с низкой огнестойкостью. Соблюдение данного правила позволит избежать опрокидывание шахты вентиляционного канала во время пожара.
  • Принцип от чистого к грязному. Если условно разделить комнаты жилого помещения на “грязные” и “чистые”, то спальню и зал можно отнести к “чистым” комнатам, а кухню, туалет и ванную — к “грязным”. Это связано с тем, что в кухне, туалете и ванне может быть повышенная влажность воздуха и различные запахи.

Поэтому поток воздуха должен заходить в помещение в “чистых” комнатах, а выходить в “грязных”. Именно поэтому в многоквартирных домах вытяжные вентиляционные каналы всегда находятся в “грязных” комнатах. Это позволяет избежать распространение запахов по всему помещению.

  • Если строиться частный двухэтажный дом, то еще на этапе проектирования такого дома нужно позаботиться о том, чтобы “грязные” помещения находились рядом или на двух этажах, но друг под другом. Это позволит снизить затраты на монтаж вытяжных вентиляционных каналов.
  • Вытяжные вентиляционные каналы кухни и туалета должны быть разделены. Это позволит избежать попадания запахов из туалета в кухню и наоборот.
  • Между входом и выходом вытяжного канала должно быть не менее 4м. Такое расстояние по высоте необходимо для создания разности атмосферного давления на входе и выходе, а, следовательно, для образования естественной тяги. Если это расстояние будет меньше, то можно не надеяться на хорошую работу естественной вентиляции.
  • При монтаже вытяжного вентиляционного канала в частном доме его верхняя точка должна быть на полметра выше конька крыши. Это связано с тем, что во время ветра воздушный поток обтекает препятствие и создает зоны с повышенным давлением или разряженные зоны. Эти зоны непостоянные и зависят от того, куда и с какой скоростью дует ветер. Если выход вентиляционного канала будет находиться в такой зоне, то возможно как усиление тяги, так и её опрокидывание, то есть воздух пойдет в обратную сторону по вентиляционному каналу.
Правильная высота вытяжного канала над уровнем крыши дома.
  • Если в доме планируется сделать естественную вентиляцию, то лучше всего вытяжной канал смонтировать из полнотелого кирпича.
Вытяжной вентиляционный канал в стене дома.

 В таком решении есть свои плюсы и минусы. Основной минус такого решения – это размер. Минимальный размер вытяжного канала должен быть 140х140мм, тогда при ширине кирпича в 120мм размеры канала получаются 380х380мм. Из-за того, что поверхность внутри канала будет не гладкой, то его сопротивление движению воздуха будет больше, чем у канала, выполненного из круглой пластиковой вентиляционной трубы. Соответственного тяга у такого канала будет меньше, чем у канала из трубы.

Но несмотря на явные минусы есть и хорошие положительные моменты. Такой вытяжной канал из кирпича длительное время хорошо поддерживает тягу и позволяет решить проблему конденсата.

 Рассмотрим, как происходит работа вытяжного кирпичного канала. Для примера, человек принимает душ и теплый воздух, насушенный водяным паром, подымается в вытяжном канале. В этот момент кирпич нагревается от теплого воздуха и частично впитывает влагу из воздуха. После того, как человек закончил принимать душ и выключил горячую воду, в вытяжной канал поступает уже более прохладный и сухой воздух, но теперь уже кирпичи будут отдавать свое тепло воздуху, дополнительно его нагревая. Нагрев воздуха поддерживает хорошую естественную тягу в вытяжном канале. Также в этот момент будет происходить сушка канала, так как сухой воздух будет забирать воду из кирпича.

Теперь рассмотрим, что произойдет, если установить в канал гильзу из вентиляционного пластика, оцинкованного металла или нержавейки. В этом случае изначально естественная тяга будет немного лучше, чем в вытяжном канале из кирпича. Но, в момент, когда в такой канал поступит теплый воздух насыщенный паром, а сам канал будет прохладным, возможно образование конденсата и его стекание в низ канала. Почему так происходит? Дело в том, что пластик и металл не впитывают влагу в отличие от кирпича и поэтому она будет конденсироваться на стенках прохладного канала. Также они не дадут кирпичам вокруг хорошо прогреться. Следовательно, в то время, когда человек закончит принимать душ, и в вытяжной канал пойдет сухой и более прохладный воздух, кирпич не сможет отдать это тепло воздуху и поддержать хорошую тягу. Это не означает, что тяга пропадет, она будет, но не такая, как могла бы быть если бы воздух дополнительно нагревался от кирпичей.

Видео: Организация вентканалов в стене. Их опирание, проход через чердак.

  • Если планируется вентиляция принудительная, то проще всего сделать вентиляцию с помощью пластиковой или металлической трубы. Но! Пластиковая труба должна быть обязательно вентиляционной, не канализационной. Это требование пожарной безопасности! Вентиляционная пластиковая труба не горит, а вот канализационная горит очень хорошо.
  • Чтобы избежать выпадения конденсата в вытяжных каналах, они должны строиться во внутренних стенах дома, а не в наружных. В таком случае тепло дома будет обогревать канал и соответственно снизится вероятность образования конденсата.
  • Если вытяжной канал изготовлен из пластиковой или металлической трубы, то на всем её протяжении она должна быть хорошо утеплена. Также, для решения проблемы образования конденсата, вентиляционная труба должна быть смонтирована с тройником или с переходом с меньшего диаметра на больший как показано на рисунке ниже. Данное решение позволит собирать влагу. Впоследствии она будет испарятся и удаляться вместе с воздухом.
Схема отделения конденсата из вытяжного вентиляционного канала.

Приточная вентиляция своими руками - инструкция!

Вентиляция относится к числу важнейших систем обеспечения любых жилых и нежилых помещений. Без качественно организованного воздухообмена о комфортной эксплуатации помещения можно и не мечтать. Неотъемлемой составляющей любой вентиляционной системы являются приточные воздуховоды.

Приточная вентиляция своими руками

Приточная вентиляция своими руками

Эти элементы отвечают за подачу свежего кислорода. С обустройством естественной и принудительной приточной вентиляции вы можете справиться своими руками. Ознакомьтесь с предложенными рекомендациями и приступайте к работе.

Приточная вентиляция своими руками

Приточная вентиляция своими руками

Содержание пошаговой инструкции:

Где размещать приточное вентиляционное отверстие?

Приточное вентиляционное отверстие должно быть размещено на стене, противоположной по отношению к стене с вытяжкой.

Для размещения приточного канала подходят следующие места:

  • под окном;
  • в стене рядом с окном;
  • в оконной раме. Вентиляция

    Вентиляция

Пластиковые окна современного образца в большинстве случаев изначально оснащаются приточным вентиляционным клапаном с фильтром и заслонкой. Такая комплектация делает эксплуатацию клапана регулируемой и максимально удобной.

Отверстие для притока воздуха можно сделать в стене. Но если в регионе вашего проживания температура зимой уходит далеко за нулевую отметку, по такому каналу в комнату будет поступать ледяной воздух. Из-за этого на стене начнет появляться конденсат или даже изморозь.

Для решения упомянутой проблемы системы вентиляции комплектуются специальными нагревателями воздуха.

Вентиляция в квартире

Вентиляция в квартире

Самым же оптимальным местом для размещения приточного вентиляционного отверстия является пространство под подоконником. В процессе эксплуатации подобной вентиляции не возникает никаких существенных проблем и неудобств. На входе в комнату воздух будет в достаточной мере подогреваться теплом отопительного радиатора, что позволяет отказаться от установки дополнительных нагревателей.

Вентиляционные клапаны могут иметь разную форму. Каких-то конкретных рекомендаций по выбору формы нет. Выбирайте клапан, который вам будет удобнее всего устанавливать и использовать.

Набор для обустройства вентиляции

  1. Кувалда.
  2. Гаечные ключи.
  3. Слесарный молоток.
  4. Перфоратор.
  5. Шуруповерт.
  6. Трещоточный ключ.
  7. Струбцины.

Набор для монтажа может дополняться и сокращаться в зависимости от выбранного вами метода обустройства приточной вентиляции. В этом моменте вы должны сориентироваться уже самостоятельно.

Руководство по монтажу естественной приточной вентиляции

Среди главных преимуществ естественной приточной вентиляции следует отметить ее энергонезависимость – вентиляторы и никакие другие электроприборы в состав подобной системы не входят.

Первый шаг. Приложите корпус приобретенного клапана к поверхности стены под окном. С помощью маркера либо карандаша отметьте место размещения отверстия для подачи воздуха.

Перфоратором либо другим подходящим инструментом сделайте сквозное отверстие в соответствии с разметкой

Перфоратором либо другим подходящим инструментом сделайте сквозное отверстие в соответствии с разметкой

Второй шаг. Перфоратором либо другим подходящим инструментом сделайте сквозное отверстие в соответствии с разметкой. Для большинства помещений достаточно, чтобы диаметр приточного отверстия составлял 60 мм. Канал делайте с 5-7-градусным уклоном по направлению к улице.

Отверстие

Отверстие

Отверстие со стороны улицы

Отверстие со стороны улицы

Третий шаг. Вставьте в подготовленный канал утеплитель и воздуховодную трубу. Заделайте пустоты вокруг трубы теплоизоляционным материалом. В отдельных ситуациях вместо утеплителя можно использовать монтажную пену.

Клапан КИВ-125

Клапан КИВ-125

Четвертый шаг. Наденьте корпус вентиляционного клапана таким образом, чтобы он не соприкасался с воздуховодной трубой. Наметьте места для размещения крепежей. Просверлите отверстия по меткам и прикрутите корпус клапана с помощью саморезов.

Трубка и утеплитель

Трубка и утеплитель

Пятый шаг. Вставьте в корпус шумопоглотитель. Обычно этот элемент присутствует в комплектации клапана.

Вентиляция под окном

Вентиляция под окном

Вентиляция под окном

Вентиляция под окном

Вставьте внутрь корпуса теплоизоляцию

Вставьте внутрь корпуса теплоизоляцию

Шестой шаг. Наденьте лицевую крышку на установленный вентиляционный клапан. Снаружи на вентиляционное отверстие наденьте защитную сетку (решетку).

Закройте крышку

Закройте крышку

Клапан со стороны улицы

Клапан со стороны улицы

Установка приточного клапана завершена. Количество таких каналов подбирайте индивидуально в соответствии с объемом обслуживаемого помещения. Для большего удобства можете приобрести модель клапана с задвижкой – это очень удобное в использовании решение, позволяющее открывать и закрывать вентиляцию при необходимости.

Обустройство принудительной приточной вентиляции

В некоторых ситуациях возможностей естественной приточной вентиляции оказывается недостаточно для обеспечения необходимого воздухообмена. Специально для таких случаев существует принудительная вентиляция.

Схема соединения оборудования принудительной вентиляции

Схема соединения оборудования принудительной вентиляции

Основные особенности

Среди главных особенностей такой системы нужно выделить наличие вентиляторов, за счет которых осуществляется нагнетание воздуха. Система требует подключения к электричеству.

Существует несколько разновидностей приточных вентиляционных систем, а именно:

  • установки для обслуживания одного помещения;
  • установки для обслуживания всего дома;
  • наборные установки, включающие в свой состав воздуховоды, вентиляторы, различные фильтры, поглотители шума, рекуператоры и прочие дополнительные элементы.

Существует 2 варианта подачи воздуха:

  • прямиком из вентиляторов;
  • по системе воздуховодов.

Если для вашего случая больше подходит второй вариант, систему нужно дополнительно укомплектовать пластиковыми или нержавеющими воздуховодами. Конец каждого воздуховода закрывается решеткой.

Установка принудительной приточной вентиляции

Установка принудительной приточной вентиляции

При желании можете оснастить свою вентиляционную систему средствами автоматизации, к примеру, датчиком температуры. На современном рынке представлен большой выбор автоматики, что позволит вам обустроить максимально эффективную и удобную в использовании вентиляционную установку.

Для размещения в частном доме рациональнее всего выбрать наборную вентиляционную систему. Такой комплекс размещается на чердаке либо же в другой удобной комнате, с учетом того, что в процессе работы вентиляторы издают довольно много шума.

К наборной установке подключается разветвленная сеть воздуховодов, через которые воздух поступает в разные комнаты дома.

Вентиляционную установку нужно обязательно укомплектовать фильтрами. При желании можете дополнительно приобрести и установить разного рода обеззараживатели, увлажнители и прочие подобные элементы.

Вентиляция коттеджа

Вентиляция коттеджа

В продаже доступны воздуховоды с прямоугольным (квадратным) и круглым профилем. Круглые модели более предпочтительны, т.к. в них отсутствуют большие аэродинамические потери. Из материалов предпочтение отдавайте алюминию и нержавеющей стали.

Для обеспечения требуемой герметичности система вентиляции укомплектовывается фланцами и уплотнителями.

Среди преимуществ принудительной вентиляции отдельного внимания заслуживает независимость от погодных условий, что делает такую систему гораздо более эффективной по сравнению с ее аналогом с естественным побуждением.

Приточная вентиляция, системы принудительной вентиляции

Приточная вентиляция, системы принудительной вентиляции

Монтаж

Традиционно приточные клапаны обустраиваются в стенах. Готовые отверстия оснащаются вентиляторами подходящей мощности (подбирается с учетом объема обслуживаемого помещения).

Монтаж принудительной наружной вентиляции

Монтаж принудительной наружной вентиляции

Первый шаг. Подготовьте отверстие для воздуховода в наружной стене. Делайте все точно так же, как и в случае с обустройством естественной приточной вентиляции. Единственное существенное различие – отверстие можно обустраивать в любом удобном месте.

Второй шаг. Вставьте в отверстие трубу подачи воздуха.

Приточная вентиляция, системы принудительной вентиляции

Приточная вентиляция, системы принудительной вентиляции

Третий шаг. Вставьте вентилятор в установленную трубу воздуховода.

Вентилятор

Вентилятор

Четвертый шаг. Снаружи закройте обустроенный канал защитной решеткой.

Снаружи закройте обустроенный канал защитной решеткой

Снаружи закройте обустроенный канал защитной решеткой

Пятый шаг. Разместите на внутренней части стены устройство с фильтром, нагревателем воздуха и поглотителем шума. При необходимости установите дополнительные устройства. Включите всю электронику в сеть и проверьте работу системы.

Проверка вентиляции после монтажа

Сразу же после завершения обустройства приточной вентиляции проверьте ее работоспособность. Также подобные проверки необходимо регулярно проводить в процессе эксплуатации системы. Рекомендованная периодичность – не реже каждых трех месяцев.

Проверка выполняется предельно просто. Закройте все двери и окна в помещении, возьмите лист любой неплотной бумаги и поднесите ее к приточному вентиляционному отверстию. Если лист будет заметно отклоняться от вентиляционного канала либо хотя бы просто шевелиться, ваша система работает исправно даже при закрытых дверях и окнах.

Проверка вентиляции после монтажа

Проверка вентиляции после монтажа

В случае же если листок никак не реагирует, откройте двери и форточки. Если и после этого бумага не отклоняется, ваш вентиляционный канал с большой долей вероятности засорился и требует прочистки.

Проверка вентиляции

Проверка вентиляции

Если при открытых дверях и форточках бумага отклоняется, а при закрытых никак не реагирует, воздух поступает в недостаточном количестве. Это свидетельствует о необходимости обустройства принудительной приточной вентиляции.

Таким образом, с монтажом приточной вентиляции можно безо всяких проблем справиться своими руками. Вам нужно лишь оценить объемы и особенности своего помещения, выбрать оптимальный тип вентиляционной установки и выполнить монтаж всех необходимых элементов в соответствии с полученными инструкциями. Следуйте приведенным рекомендациям и все обязательно получится.

Удачной работы!

Видео – Приточная вентиляция своими руками

Приточная вентиляция своими руками, как сделать и что нужно знать

Автор Евгений Апрелев На чтение 7 мин. Просмотров 7.3k.

В момент постройки большинства сооружений, через дверные и оконные щели, и различные неплотности. С того момента, как в нашу жизнь пришли качественные пластиковые окна, металлические двери с хорошим уплотнителем, поступление воздушных масс в дома практически прекратилось, что очень сильно повлияло на естественную вентиляцию в жилище в негативную сторону.

[contents]

Казалось бы, можно решить вопрос регулярным проветриванием, но эта мера эффективна только зимой, и то не у всех, а летом, вместе со свежим воздухом, в наше жилище попадают пыль, аллергены и т.д. Что можно предпринять в таком случае, ведь возвращаться к старым деревянным окнам никому не хочется? Выход один, делать систему в жилище своими силами.

Что такое принудительная вентиляция

Механической или принудительной вентиляцией называется, созданный с помощью специального оборудования (вентиляторов), и подаваемый в жилище воздушный поток. Он создает в квартире избыточное давление, и вытесняет собой отработанный воздух, который выводится . В каждую комнату квартиры, воздушный поток поступает двумя способами:

  1. С помощью точек входа уличного воздуха.
  2. По объединенной в единую конструкцию, системе воздуховодов.

Наиболее эффективной схемой принудительной вентиляции жилых помещений является создание одновременно как принудительной приточной, так и механической вытяжной вентиляции. Входящий воздух может подогреваться посредством использования рекуператора, проходить фильтрацию и т.д. Сделать приточную вентиляцию своими руками совсем несложно, но, прежде всего, нужно знать, из чего она состоит.

Из чего состоит механическая вентиляция жилища

Такой вид системы состоит из массы отдельных элементов, которые выполняя разные задачи, объединены между собой.

  • Воздухозаборные решетки. Они устанавливаются для предотвращения попадания в различного мусора, мелких грызунов и насекомых.
  • Воздушные фильтры. Они могут быть различной конфигурации и сечения, но назначение у них одно: очистка поступающих в помещение воздушных потоков от механических примесей.
  • Воздушные клапаны служат для регулирования количества попадающего с улицы воздуха и препятствуют проникновению в жилище холодных воздушных потоков, в случае остановки вентиляции.
  • Приточные вентиляторы обеспечивают постоянный поток и направление воздуха в каналы или воздуховоды.
  • служат для уменьшения шумов, создаваемых оборудованием и движением воздушных масс.
  • Нагреватели воздуха обеспечивают нагрев воздушного потока до нужной температуры.
  • Воздуховоды или каналы объединяют все приборы в единую систему.
  • Автоматика позволяет изменять режимы работы, осуществлять контроль над каждым агрегатом, и синхронизировать их работу.
  • Приточные моноблоки. В них конструктивно объединены все необходимые приборы. При подключении воздушных каналов к входу и выходу этого оборудования, вы получите приточный воздух с установленными вами параметрами.

Очень часто в механической приточной вентиляции используются оборудование, выравнивающие давление и распределяющее потоки воздуха по помещению.

Но, даже зная, из чего состоит приточная система, делать ее самостоятельно еще рано. Прежде всего, нужно выяснить, какой конкретно вид нужно устанавливать, и для этого нужно узнать какие существуют виды приточных систем.

Какой тип выбрать

  1. Совмещенная. Это наиболее распространенный вид приточной вентиляции в наших домах и квартирах. Приточный вентилятор нагнетает воздух в помещение и выдавливает через естественные вытяжки использованный. Преимущества такой системы очевидны: невысокая стоимость, несложность монтажа. Такая система не позволяет проникать посторонним запахам в жилище. Но есть и некоторые недостатки, один из которых обустройство переточных решеток в межкомнатных дверях.
  2. Приточная вентиляция с охлаждением воздуха предусматривает монтаж и установку в вентиляционную систему центрального кондиционера, но это делается не на одну квартиру, а на дом или отдельный стояк. У этой системы также есть недостатки – это большая стоимость холодильной машины и автоматики и большое количество устанавливаемых воздуховодов.
  3. Вентиляция с подогревом подаваемого воздуха. Это сделать довольно несложно, если в квартире установить приточно-вытяжную вентиляцию с рекуперацией. Этот прибор несколько снизит энергозатраты и сможет поставлять теплый воздух в помещение за счет нагрева приточного воздушного потока, выходящим воздухом.
  4. Приточно-вытяжные устройства с рециркуляцией. В этом случае в помещение также будут поступать подогретые приточные потоки. При рециркуляции воздух, выводившийся из нагретого помещения, частично смешивается с холодным приточным, тем самым его подогревая. Негативные стороны этого агрегата в том, что есть некоторые ограничения в его использовании. Например, в помещениях, где находятся взрывоопасный газ и т.д.

Даже теперь, когда мы познакомились с ее видами, делать приточно-вытяжную вентиляцию своими руками еще слишком рано. Ее нужно правильно спроектировать и рассчитать.

Правильный расчет — залог стабильной работы

Проект может создаваться как при постройке сооружения, так и после введения его в эксплуатацию. Следует помнить, что в проекте должны учитываться все особенности постройки, назначения каждой комнаты и их площадь. Также он должен содержать точные указания мест установки оборудования и воздуховодов, а также произведенных расчетов нужного воздухообмена.

Расчет приточно-вытяжной вентиляционной системы включает в себя:

  • Производительность вентиляции.
  • Необходимую мощность и количество нагнетающих вентиляторов.
  • Максимально возможный, согласно СНИП уровень шума, и скорость движения воздушного потока по воздуховодам.
  • Необходимое сечение, площадь и материал, из которого должны быть выполнены воздуховоды.
  • Тип и мощность дополнительного оборудования: рекуператоров, калориферов и т.д.

Использование рекуператора

В настоящее время очень популярной системой вентиляции является приточная система, оборудованная рекуператором. Действительно, температура в квартире, круглогодично составляет от +18С до +27С. Почему бы это не использовать в приточно-вытяжной вентиляционной системе. Как это работает?

Воздух, поступая из вне, проходит через рекуператор, в котором теплый воздух из помещения обогревает входящий холодный, не смешиваясь между собой. В летний период все происходит, наоборот: с квартиры, воздух выходит теплый и охлаждается входящим с улицы. Все предельно просто. Рекуператоры бывают трех типов:

  1. Пластинчатый.
  2. Роторный.
  3. С промежуточными теплоносителями.

Наиболее дешевый и соответственно популярный это рекуператор пластинчатый, но, на самом деле, наиболее эффективный – агрегат роторный. В отличие от своего дешевого собрата, роторный рекуператор может работать при температуре ниже – 15С. Использование такого прибора позволяет сохранить до половины тепла или холода в квартире, благодаря чему можно значительно экономить на газе, электричестве, на установке кондиционеров и сплит-систем или обогревателей.

Использование компактных приточных систем

На сегодняшний день существует компактная приточная вентиляция, которая очень неплохо себя зарекомендовала.

Установка действительно небольшая, к тому же – энергосберегающая, обеспечивает приток уже очищенного и подогретого (или охлажденного, в зависимости от времени года) воздуха в помещение. Внутри этой коробки прячется вентилятор, подающий воздух с улицы, фильтр, очищающий этот воздух, рекуператор, принцип действия которого мы рассмотрели выше и автоматика, регулирующая работу приборов. Отработанный воздух засасывается вторым вентилятором, проходит через рекуператор, где и отдает свое тепло (или холод) входящему воздуху и выводится за пределы помещения. Удобно и эффективно. Установить его в квартире необычайно просто:

  • Прежде всего, выберете место его установки.

    Важно!
    Специалисты рекомендуют устанавливать такие системы в комнатах наибольшего скопления или частого использования людьми.

  • Такая установка монтируется на фасадную стену, возле окон, и балконов как можно выше к потолку. После разметки, нужно пробить наружу отверстие соответствующего диаметра.
  • После того как вы «прорвались наружу», начинайте установку с телескопических воздуховодов, надевая с наружной стороны стены защитные колпаки (через балконы и окна).
  • После чего производим монтаж всей установки.

Как видите, самостоятельная установка приточно-вытяжной вентиляции такого типа не составляет особой сложности, но пробиться через несущую стену не так то и просто. Используйте для этого перфоратор и защитные средства: очки, перчатки и т.д. Если работа производится в высотном доме, то лучше всего привлечь для ее выполнения профессионалов.

Вентиляция мансарды своими руками | Своими руками

Для комфортного проживания людей в доме необходимо обеспечить подачу свежего воздуха в жилые помещения и удаление загрязненного или отработанного воздуха из туалета, ванной, кухни и т. Д.

В то же время чердак имеет свою специфику.

В результате конвекции теплый насыщенный паром воздух из нижних помещений здания поднимается под крышу.

Помимо дискомфорта, который он доставляет обитателям чердака, теплый влажный воздух представляет опасность для деревянной конструкции крыши и установленного в ней волокнистого утеплителя, так как при попадании в холодную зону (под кровлю), пар превращается в конденсат, который может их увлажнять.Поэтому для удаления лишнего теплого воздуха есть смысл предусмотреть в том числе вытяжку из чердачных помещений.

Воздухообмен может быть естественным (воздух движется самотеком за счет естественной тяги) и принудительным (механическим, за счет двигателя, оснащенного вентилятором).


Ссылка по теме: Мансарда Мансарда своими руками


Существует четыре основных решения по установке вентиляции в здании в целом и на чердаке в частности:

  • с естественным притоком и вытяжкой;
  • с принудительным притоком и естественным отбором;
  • с естественным притоком и принудительным отбором;
  • с принудительным напором и вытяжкой.

Самое дешевое решение - первого типа. В этом случае постоянную подачу свежего воздуха можно обеспечить с помощью специальных оконных или настенных приточных устройств (клапанов).

Такие 5 устройств не производят шума. Клапаны, встроенные в оконную конструкцию, способны проветривать помещение при закрытой заслонке. Предлагаются как для вертикальных, так и для наклонных (мансардных) окон.

В частности, мансардные окна с лабиринтной задвижкой в ​​верхней части рамы.Также существуют модели с окном-вентилем, совмещенным с ручкой для открывания створки. Чтобы установить настенный вентиль, проделайте во внешней стене отверстие небольшого диаметра. Клапан изготавливается, как правило, из пластика.

Состоит из воздуховода (диаметр 80–160 мм), решетки воздухозаборника (крепится со стороны улицы) и головки (устанавливается изнутри помещения) с устройством для ручного или автоматического регулирования расхода воздуха. Принцип работы этого устройства может быть разным.

Например, есть так называемые гигрорегулируемые клапаны, в которых поток воздуха автоматически изменяется в зависимости от относительной влажности в помещении: чувствительный к влажности датчик в помещении соединен с заслонкой, которая уменьшает или увеличивает поперечное сечение потока. -секция и тем самым контролирует воздушный поток.

Пристройка на чердаке

Что касается вытяжки, то для ее организации используются вентканалы (из пластика или оцинкованной стали), проложенные в здании на этапе его возведения, того или иного сечения (круглого, прямоугольного и др.). Входные проемы в каналах располагаются, как правило, под потолком помещения, закрывая их специальными решетками.

Вентиляционные каналы выводятся через крышу на улицу. Система с естественным притоком и вытяжкой - существенный недостаток: она работает только в холодное время года, поскольку для циркуляции воздуха требуется значительная разница температур на улице и в доме, которой нет в теплые месяцы.


Читайте также: Кондиционирование и вентиляция в доме своими руками - расчеты от А до Я


Приток естественный с принудительной вентиляцией

В этой системе отсутствует система с естественным притоком и принудительной вытяжкой. Он предполагает использование одинаковых настенных и оконных клапанов для подачи свежего воздуха. Однако вытяжка обеспечивается механическими вентиляторами, встроенными в вытяжные каналы.

Итак, готовая продукция - гидроизоляция выводов вентиляционных труб на крышу с вентилятором, вставленным в головку.Также корпус вытяжных вентиляторов производительностью от 80 до 7000 м3 / ч монтируется на «минисети », которые остаются между горизонтальным перекрытием чердачного помещения и коньком крыши.

Кроме того, входные отверстия в вытяжных каналах закрываются решетками с регулируемыми заслонками, управляемыми вручную или автоматически, что позволяет регулировать объем удаляемого теплого воздуха и тем самым экономить тепло.

Такие вытяжные вентиляторы работают с низким уровнем шума и не слышны в жилых помещениях.У них минимальное потребление электроэнергии, поэтому они не приведут к значительному удорожанию эксплуатации здания.


Ссылка по теме: Как переделать чердак в чердак


Гибридная вентиляция чердака

Еще один вариант - так называемая гибридная вентиляция.

Подразумевает использование каналов для естественной вытяжки, к которым подключается механический вентилятор низкого давления.

В холодное время года вентилятор не работает, а его лопасти сконструированы таким образом, что не мешают естественной тяге.Однако летом его включают, поддерживая в канале давление, сопоставимое с естественной тягой. Включение осуществляется вручную или автоматически (по датчику температуры или скорости воздушного потока).

Следует отметить, что полностью принудительная вентиляция - решение затратное и, по мнению многих специалистов, вряд ли оправданное в условиях загородного дома, расположенного в экологически чистом месте.

Ведь лучше дышать действительно свежим воздухом, а не воздухом, прошедшим через механический вентилятор (со смазкой), фильтр (со временем забивающийся пылью) и воздуховоды (застойная пыль скапливается в застойных зонах).Однако принудительный воздухообмен может быть оправдан, когда в доме проживают аллергологи или когда здание находится недалеко от оживленной трассы.

В заметке:

Согласно МГСН 3.01 -96 «Жилые дома», рекомендуемый воздухообмен в жилом доме (на человека) 30 м 3 / час

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Способы организации вентиляции в ванной Как сделать вентиляцию в...
  • Вентиляционная сетка на кухонную вытяжку своими руками - крепление на магнитах СЕТКА НА КРЮК НА КУХНЕ ...
  • Как сделать вентиляцию в доме своими руками. Расчет. Как рассчитать и сделать правильный ...
  • Вентиляция в ванной на чердаке своими руками Как сделать вентиляцию в ванной ...
  • Устройство вентиляции в доме - варианты, виды и способы Вентиляция в доме своими руками...
  • Вентиляция для теплицы своими руками Самодельная вентиляция для теплицы В вульгарном ...
  • Шкафы на чердак своими руками Шкафы на чердаке Благодаря стенам, выполненным из ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Вентиляция на чердаке на чердаке своими руками | Своими руками

    От наличия вентиляции на чердаке зависит не только комфорт его обитателей, но и долговечность постройки. Особое внимание ей стоит уделить в том случае, если вы ставите чердак на чердаке.

    Устроить вентиляцию в утепленной крыше дома - довольно сложно. Помимо отвода дождевой воды из вентиляционной трубы, необходимо позаботиться о сохранении теплоизоляционных свойств крыши и декоративной отделки потолка.Следует, например, подумать о том, как пропустить трубу через слой утеплителя, толщина которого может достигать 25 см, и как устроить вход трубы в сплошной настил из листовых досок, служащий перекрытием чердак.

    Устройство вентиляции в ванной на чердаке

    Первое, что нужно сделать, это вывести вентиляционную трубу через крышу наружу, обеспечив при этом надежную гидроизоляцию. Для этого в потолке, теплоизоляции и кровле вырезают сквозное отверстие, устанавливают в него трубу и заделывают шов термостойким герметиком.Если отверстие намного шире трубы (на 1 см и более), зазор забивают минеральной ватой или другим теплоизолятором, а верх обрабатывают герметиком.

    После этого устанавливают вытяжной вентилятор. Не встраивайте его в теплоизоляцию - это создаст «тепловую дыру» в крыше, а кроме того, толщина теплоизоляции может не соответствовать размеру вентилятора. Возможные решения показаны на рисунках.

    В первом варианте на выходе из вентиляции монтируется подвесной потолок, за которым размещается вентилятор и труба.В большинстве случаев стропила отделены друг от друга на расстоянии около 1 м, а между ними находятся перекладины, к которым крепится обрешетка. Для сборки подвесного потолка на брусьях закрепите бруски, толщина которых должна немного превышать глубину вентиляторного бокса. Затем закрепите на брусьях те же доски, что и обшивку потолка, после чего в них врезается вентилятор (рис. 1).

    Второй вариант предполагает установку ящика с горизонтальным нижним краем, в который крепится вентилятор.Ящик крепится прямо к потолку. Основа ящика - каркас из брусков толщиной 50 мм, который, как и в первом случае, облицован рифлеными досками (рис. 2).

    Чтобы скрыть электропроводку к вентиляторам, ее обычно закрывают деревянным карнизом, декоративным покрытием или досками.


    Читайте также: Баня на чердаке своими руками (+ фото)


    Вентиляция в мансардном санузле - чертежи

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Баня на чердаке своими руками (+ фото) Монтаж санузла на чердаке и ...
  • Захватить ванную своими руками Как сделать поручни в ванную ...
  • Сауна на чердаке своими руками - мастер-класс Как разместить сауну на чердаке ...
  • Вентилятор лобового стекла Самодельный вентилятор для оттаивания (размораживания)...
  • Аэратор своими руками Как сделать аэратор для газона ...
  • Самокормушка для птиц своими руками Как сделать автокормушку своими руками ...
  • Ремонт вентилятора своими руками Как сделать отремонтировать комнатный вентилятор самостоятельно ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Строительство мансарды своими руками - важные аспекты и детали | Своими руками

    Мансарда была и остается основным способом расширения жилой площади в уже построенном доме. Иные виды расширения площади (взять хотя бы такую ​​же надстройку к дому или надстройку второго этажа) своими руками сделать намного сложнее и конечно дороже в финансовом отношении.

    Однако даже при строительство мансарды своими руками Необходимо учитывать множество моментов и деталей.О них и пойдет речь.

    Среди архитекторов и строителей можно найти как ревностных сторонников, так и непримиримых противников идеи мансарды.

    Сторонники «живого» помещения под крышей считают, что это позволяет сэкономить деньги и место на участке, а также создать оригинальные интерьеры и эффектные фасады. Ведь внутри мансарды можно обустроить необычайно уютные комнаты, а крыши с крутыми скатами красивее пологими.

    Лыкарные, наклонные и двускатные окна способны полностью преобразить внешний вид здания, и даже чисто технологические элементы мансардного люка (вентиляционные трубы и форточки) оживляют фасады и служат своеобразным декором.

    Противники мансарды упираются в неоправданную сложность конструктивных решений, призванных обеспечить комфортные условия в помещении под крышей.

    Что касается финансового аспекта, то сегодня большинство строителей сходятся во мнении, что разница в стоимости полноценного этажа (с чердаком над ним) и правильно выполненного чердака неважна.

    К сожалению, точных данных здесь не может быть, так как многое зависит от формы кровли, стоимости выбранного покрытия и утеплителя, конкретной конструкции кровельного пирога, типа используемых светопрозрачных конструкций и многих других факторов. ,

    Но в любом случае современная утепленная вентилируемая кровля, без которой невозможно обеспечить комфортный микроклимат на чердаке, - удовольствие недорогое, и ниже мы объясним почему.

    А пока отметим, что чердак, как правило, несколько проигрывает в квадрате полноценному перекрытию, потому что возле места примыкания наклонных стен к полу образуются мертвые зоны.

    Конечно, здесь можно расположить встроенную мебель, например, систему хранения вещей (например, вот шкаф для чердака или такие стеллажи мансардные).

    Все-таки не всегда удается найти для этих участков полезное применение - часто их просто «срезают» вертикальными каркасными стенами высотой 1-1,5 м.


    Смотрите также: Мансарда своими руками - устройство, утепление Порядок работы (фото)


    Что такое «кровельный пирог» для мансарды

    Мы расскажем о самых важных составляющих утепленной кровли мансарды.

    Стропила.

    Обязан не только выдерживать снеговые нагрузки, но и создавать условия для эффективного утепления.

    Так, в центральной полосе России ширина стропил должна быть не менее 200 мм, так как слой утеплителя такой толщины необходим. Кроме того, желательно, чтобы стропила имели правильную геометрию и не меняли ее в результате «усадки и утруски» - иначе в утеплителе могут появиться трещины.

    Поэтому все чаще при строительстве мансарды стали использовать клееный брус, а также брус ЛВЛ, склеенный из многослойного лущеного шпона.

    Пароизоляция.

    Чаще всего в новостройке создание кровельного «пирога» начинают снизу.

    На лицевую поверхность стропил крепится пароизоляционный материал. Его задача - не пропускать влажный воздух в помещении через забор. (подробнее о пароизоляционном устройстве)

    Кроме того, этот слой преграждает путь частицам утеплителя и горячему воздуху, который летом имеет свойство просачиваться в комнату из подкровельного пространства.Наконец, пароизоляция может выступать опорным слоем при укладке утеплителя.

    Для пароизоляции используют полиэтиленовые и полипропиленовые пленки, из которых лучше всего армированные многослойные, так как их сложнее повредить при укладке. Полосы пленки устанавливают перпендикулярно стропилам и прибивают к последним скобам степлера или гвоздям через прижимную планку.

    Должен начинаться с гребня и обеспечивать перекрытие полос около 10 см.

    Стыки, а также места, прошитые скобами, заклеиваются специальной липкой лентой (иногда клеем или герметиком).

    Утепление.

    Для теплоизоляции обычно используются базальтовые или стекловолоконные плиты, из которых специализированная продукция, например, «Скатная кровля Isover» («Сен-Гобен СНГ»), «Скатная кровля из стекловолокна URSA» (URSA), «Кнауф Инсулейшн») , обладают такими достоинствами, как высокая паропроницаемость (материал не накапливает водяной пар и не промокает при конденсации) и водоотталкивающие свойства.

    Убедитесь, что плотное прилегание плит к стропилам не составит труда, если вы разрежете прямоугольные пластины по диагонали так, чтобы они действовали друг на друга, как система клина.Но в любом случае материал необходимо укладывать в два или четыре слоя (при толщине плит 100 и 50 мм соответственно), располагая стыки в противоположном направлении.

    Не использовать обычный пенополистирол, несмотря на то, что он также имеет очень низкую теплопроводность и не боится влаги (и при этом совсем не дорогой) специалисты не рекомендуют: укладывать очень сложно этот материал без зазоров, а заполнение пенополиуританом значительно увеличивает стоимость строительства.

    Совсем недавно появилась новая технология строительства, при которой утеплитель (пенополиуретан или пенополистирольные плиты) укладывается не между стропилами, а на прочный фундамент из листов фанеры или OSB, прибитых сверху к стене. стропильные ноги.

    Кровля становится теплее, так как мостики холода на стропилах устраняются, но при этом увеличивается стоимость ее возведения на 20-30 96.

    Другие новые методы утепления кровли заключаются в напылении между стропилами пенополиуретана или «вдувании» целлюлозной ваты (эковаты) в это пространство.Судя по заявленным техническим данным, эти материалы очень эффективны, но пока не нашли широкого применения.


    Подробнее: Изоляция скатов для чердачного оборудования


    Гидроизоляция кровли

    Не думайте, что кровля абсолютно непроницаема. Небольшое количество воды может проникнуть под него через отверстия от крепежа и стыков элементов из-за капиллярного эффекта. Кроме того, через вентиляционный зазор (о котором пойдет речь ниже) вместе с атмосферным воздухом под кровлей неизбежно попадает водяной пар, который при охлаждении конденсируется на внутренних поверхностях обрешетки и кровли.Защита от этой влаги - гидроизоляция основы.

    Лучшие материалы для его устройства - двух- и трехслойные диффузионные пленки полипропилена. Их способность пропускать пар препятствует скоплению влаги в толще утеплителя (часть влажного теплого воздуха может проникнуть из помещения в кровельный «пирог» через неаккуратно выполненные стыки и разрывы пароизоляции).

    Полосы пленки раскатаны по стропилам, начиная от карниза, и прижаты рейками.

    В последних предусмотрен такой же вентиляционный зазор, без которого немыслим мансардный люк. Также отметим, что некоторые пленки (с низкой паропроницаемостью) требуют установки второго вентилятора - между ними и утеплителем.

    Кровельная вентиляция.

    Летом скаты крыш буквально раскалены солнцем.

    В этом случае даже толстый слой утеплителя не в состоянии защитить помещение от тепла, так как горячему воздуху просто некуда деваться. За счет диффузии проникает в комнату, а в результате теплообмена нагревает стены и потолок.Венцазор кардинально меняет ситуацию, позволяя этому воздуху беспрепятственно выходить в районе конька, но при этом обеспечивает испарение влаги с утеплителя и с поверхности подкровельной гидроизоляции.

    Оптимальная высота (ширина) форточки 40-50 мм. При меньшем значении объем проходящего воздуха будет недостаточным, а при большем - может нарушиться естественная тяга. Подача воздуха, как правило, организована через подшивку карнизов.

    Сегодня для этой цели чаще всего используются сборные перфорированные панели, а для выхода воздуха из подкровельного пространства в верхней части коньков монтируется специальная конструкция - вентиляционный люк.По сути, это еще одна небольшая крыша над выходом из вентиляционного окна.

    Иногда (например, при вальмовой крыше) выходных коньковых отверстий бывает недостаточно, так как в вентиляционном отверстии образуются непроходимые карманы, перекрывающиеся деталями обрешетки. Затем устанавливают аэраторы или вентиляторы с инерционной турбиной. Также необходимы аэраторы там, где вентиляция перекрывается дымоходами или мансардными окнами, и требуется установка двух аэраторов - под препятствием и над ним.

    Схема устройства утепленной кровли для использования кровельного пространства

    На фото цифры обозначают:

    1.внутренняя отделка. 2.решретка под отделку. 3. Пароизоляционная мембрана. 4. шумоизоляция. 5. Облицовка карниза 6. Кровля. 7 гидроизоляция 7b. брус на стропила 8. стропильная стопа. 9. решетка. 10. Sci.

    Для справки:

    Продуванный чердак - это нужно?

    Огромное преимущество холодного чердака в том, что он создает условия для долгой службы несущих кровельных конструкций - стропил и обрешеток. Благодаря интенсивной вентиляции дерево не отсыревает и не заводится грибком.Конечно, необходимо обеспечить приток воздуха через форточки и слуховые окна, а на пути снизу поставить преграду.

    Мансардный потолок утеплить легче, чем крышу, хотя бы потому, что его площадь намного меньше. Кроме того, обогреватель нельзя закрывать сверху гидроизоляцией и не беспокоиться о вентиляции.

    Территорию чердака сложно использовать рационально, но иногда можно разместить здесь инженерные системы (утепляются локально).


    Подробнее: Утепление крыши своими руками


    Можно ли переделать чердак в чердак?

    Превратить чердак уже построенного загородного дома в жилой чердак крайне сложно. Скорее всего, для установки мансардных окон придется пройти через крышу или построить люкарну своими руками, ведь света из окон фронтона, как правило, не хватает. Но самое главное - без демонтажа кровли и обрешетки создать вентиляционный зазор над утеплителем практически невозможно.

    Кстати, по этой же причине большинство специалистов не рекомендуют установку кровельного «пирога» сверху при новостройке.

    Но кажется, что удобнее всего в первую очередь уложить кровельное покрытие, защищающее от атмосферных осадков. Однако при таком способе установки есть риск перекрыть вентиляционный зазор за счет «сползания» утеплителя снизу.

    Наиболее рациональное решение - начать с подкровельной гидроизоляции, которая защитит вас от дождя и росы, а затем, не торопясь, уложить снизу утеплитель, прикрепить пароизоляционную пленку и, наконец, убить кровлю и уложить кровельное покрытие.

    Ошибки в конструкции крыши (самые частые, конечно)

    1. Утеплитель укладывается небрежно, в один слой, с прорезями между плитами и в зоне, прилегающей к стропилам.

    2. Обшивка сделана таким образом, чтобы в зоне вентиляции оставались глухие карманы, куда не попадает воздух.

    3. Для гидроизоляции утеплителя использована пленка с низкой паропроницаемостью. При этом дополнительной вентиляции для него нет.

    4.Паро и (или) гидроизоляция укладываются параллельно стропилам.

    5. Приток воздуха в подкровельное пространство не организован.

    6. Вентиляционные элементы установлены таким образом, чтобы зимой они были засыпаны снегом (над снегозадержателями, возле долин).

    7. Пароизоляция во многих местах повреждается при прокладке коммуникаций, пробивается гвоздями при отделочных работах.

    Устройство коммуникаций на чердаке

    Важным этапом мансарды является прокладка коммуникаций.Для проводов, труб и, особенно, воздуховодов требуется место.

    Велик соблазн сэкономить кое-где полезную площадь, немного «подтянуть» утеплитель и даже сделать прорези в стропилах. Но в результате нарушается целостность пароизоляции и образуются утеплители, выступающие в вентиляционный зазор.

    Чтобы этого избежать, коммуникации нужно размещать в ящиках или пустотах под обшивкой, а для обеспечения необходимого пространства имеет смысл увеличить поперечное сечение внутренних планок или заполнить дополнительные стойки.

    Важно:

    • Нижний потолок мансардного этажа обязан изолировать звук.
    • Следовательно, пространство между несущими балками необходимо заполнить шумопоглощающими матами или пластинами
    • Специалисты единодушно предостерегают от чрезмерно замысловатых многоклишеских вариантов мансардной крыши. Дело в том, что при такой конструкции стропильного каркаса сложно уложить утеплитель тепло, а тем более обеспечить эффективную вентиляцию подкровельного пространства (в зоне торцов образуются глухие карманы).
    • Отверстия приточной завесы и вытяжные коньки обязательно должны быть закрыты сеткой или специальными панелями. Аэраторы - это элементы кровли с «окном», защищенным от атмосферных осадков. В зависимости от местоположения они могут служить воздухозаборником или выпускным отверстием

    Таблица расчета необходимых материалов и работ на устройство мансарды

    Название материалов (исходя из площади мансарды 6 на 8) Кол-во
    Доска обрезная строительная 12 м 3
    Пленка пароизоляционная «Изоспан В» 140м 2
    Мембрана ветро-водонепроницаемая «Изоспан А» 140 кв.м 2
    Утеплитель "Рат кровля" (KNAUF Insulation) 18 м 3
    Битумная черепица 90 м 2
    Мансардные окна (78 * 118 мм) с окладами 3 шт.
    Элементы крепления вентиляционных коньков и карнизов, аэраторы компл.
    Монтаж кровельных систем компл.
    Установка слуховых окон компл.

    Автор В. Григорьев

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Стол из клееного дерева своими руками - фото и чертеж Как сделать рабочий стол из...
  • Шкафы на чердаке своими руками Шкафы на чердаке Благодаря стенам сделанным ...
  • Переделка блока питания компьютера своими руками Вторая жизнь блока питания компьютера ...
  • Газон: весенняя подкормка по правилам КОРМЛЕНИЕ ВЕСЕННИЙ ГАЗОН: СТОЛ-ПАМЯТЬ Чем лучше ...
  • Гардероб для мансарды своими руками - фото, чертежи и сборка заказать Как сделать мансарду своими руками ...
  • Травяные настои и отвары от вредителей своими руками - РЕЦЕПТЫ ПРИМЕНЕНИЯ ОТВАРОВ И ТРАВЫ ТРАВ...
  • Цветочный контейнер своими руками из дерева - чертеж. Как сделать деревянную тару для ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    Своими руками> Строительство> Строительство мансарды своими руками - важные аспекты и нюансы теплоизоляции и устройства
  • .

    Как работает система кондиционирования воздуха?

    Если вы живете в жарком климате, нет ничего лучше, чем сохранять прохладу с помощью системы кондиционирования воздуха. Но как именно они работают?

    Здесь мы пытаемся ответить на этот самый вопрос и исследовать, какие типы систем переменного тока существуют. Поскольку отопление, вентиляция и кондиционирование воздуха (HVAC) - это очень сложная инженерная область, мы должны отметить, что это не является исчерпывающим руководством и должно рассматриваться как краткий обзор.

    СВЯЗАННЫЙ: КАК ЛЮДИ СОХРАНЯЮТ ОХЛАЖДЕНИЕ ДО КОНДИЦИОНЕРА ВОЗДУХА

    Как работает кондиционер?

    Короче говоря, они работают как обычный кухонный холодильник. В системах кондиционирования и холодильниках используется одна и та же технология - цикл охлаждения.

    В системах, использующих преимущества этого цикла, используются специальные химические вещества, называемые хладагентами (в некоторых системах вода), для поглощения и / или выделения энергии для нагрева или охлаждения воздуха.Когда эти химические вещества сжимаются компрессором агрегата AC, хладагент меняет состояние с газового на жидкое и выделяет тепло в конденсаторе .

    При охлаждении помещения этот процесс происходит за пределами рассматриваемого пространства. Этот холодный воздух под высоким давлением перекачивается во внутренний блок и снова превращается в газ с помощью расширительного клапана системы .

    Это, как следует из названия, вызывает расширение жидкого хладагента обратно в газовую форму.По мере расширения хладагент «втягивает» тепло и вызывает охлаждение воздуха в рассматриваемом пространстве в испарителе системы кондиционирования воздуха .

    Этот теперь расширенный и «горячий» газ далее транспортируется к компрессору системы, и цикл начинается снова.

    Чтобы визуализировать это, представьте губку как хладагент, а воду как «тепло». Когда вы сжимаете промокшую губку (компрессор и конденсатор), вода выталкивается наружу и выделяется тепло в нашей аналогии. Когда вы отпускаете губку (расширительный клапан и испаритель), она расширяется и, по нашей аналогии, может поглотить больше воды или тепла.

    В основе этого цикла лежат научные принципы термодинамики, закон Бойля, закон Шарля и законы Ги-Люссака.

    В первую очередь факт «жидкость, расширяющаяся в газ, извлекает или забирает тепло из окружающей среды». - Система кондиционирования и отопления Goodman.

    В этом смысле кондиционер и холодильники работают, «перемещая» или «перекачивая» энергию из одного места в другое. В большинстве случаев блоки переменного тока будут передавать «тепло» из вашей комнаты, офиса или дома и выбрасывать его в воздух за пределами вашего дома или офиса.

    how air conditioning works 1 Источник: Pixabay

    Этот цикл является обратимым и может использоваться для обогрева вашей комнаты или всего дома в холодные месяцы, но эта функция обычно зарезервирована для систем, называемых тепловыми насосами .

    Основное различие между холодильником и блоком переменного тока состоит в том, что блок имеет тенденцию разделяться на две отдельные части; внешний конденсатор (или чиллер) и внутренний блок.

    Холодильники, с другой стороны, являются одним автономным блоком (хотя некоторые блоки переменного тока также могут быть).

    Любое тепло, удаляемое из его внутренней части, сбрасывается в ту же комнату в задней части устройства. Это основная причина, по которой вы никогда не сможете использовать холодильник в качестве самостоятельного блока переменного тока; если, конечно, вы не проделаете дыру в стене позади него.

    Вы можете проверить это, прикоснувшись (будьте осторожны, он может сильно нагреться) к задней части холодильника во время его работы. Он должен быть теплым или горячим на ощупь.

    Какие существуют типы систем кондиционирования воздуха?

    Блоки переменного тока сегодня бывают самых разных форм и размеров, от массивных систем воздуховодов в офисах и промышленных зданиях до небольших домашних систем переменного тока, с которыми вы, вероятно, более знакомы.

    Некоторые из более крупных установок имеют очень большие наружные холодильные агрегаты, которые могут иметь водяное или воздушное охлаждение, а в старых системах - градирни. Они соединены изолированными трубами для перекачивания хладагента для кондиционирования воздуха внутри большого или набора больших агрегатов, называемых установками кондиционирования воздуха (AHU).

    Эти системы могут быть очень сложными с нагревательными элементами, увлажнителями и фильтрами для очень точного контроля температуры и качества воздуха в помещениях в здании, которые они обслуживают.Они также, как правило, поставляются со сложными системами рекуперации тепла для уменьшения количества электричества (или газа), необходимого для нагрева / охлаждения воздуха в системе.

    Они бывают двух основных форм; Постоянный объем воздуха (CAV) и переменный объем воздуха (VAV) , который определяет степень, в которой регулируется воздушный поток вокруг воздуховодов системы.

    Им также можно управлять с помощью очень сложных систем программного обеспечения, датчиков и исполнительных механизмов, называемых системами управления зданием (BMS).

    Эти большие системы HVAC «всасывают» свежий наружный воздух и при необходимости нагревают / охлаждают его перед транспортировкой по воздуховодам в требуемые области.Эти системы также могут иметь терминалы повторного нагрева или фанкойлы для дальнейшего улучшения темперирования подаваемого воздуха в зону.

    Более современные установки отказываются от централизованных AHU в пользу систем фанкойлов или «внутренних блоков», которые напрямую связаны с одним или несколькими «наружными» блоками переменного тока. Они называются системами с регулируемым потоком охлаждения (VRF), которые регулируют воздух непосредственно в месте использования.

    Но большинство людей привыкло к тепловым насосам с раздельным или многократным распределением воздуха (ASHP) или к агрегатам кондиционирования воздуха для отдельных помещений.Они гораздо больше похожи на холодильники и чаще всего устанавливаются в домашних условиях.

    Но следует также отметить, что существуют различные другие системы, использующие тот же принцип, например, геотермальные тепловые насосы (GSHP). Они используют землю в качестве «свалки» или источника тепла вместо воздуха или источника тепла. И ASHP, и GSHP также могут подключаться к обычным радиаторным системам или системам теплого пола вместо обычного газового котла с некоторыми изменениями.

    Как работает кондиционер в автомобилях?

    Проще говоря, кондиционер в автомобиле работает точно так же, как и любой другой блок переменного тока.С той лишь разницей, что они должны быть достаточно компактными, чтобы поместиться в автомобиле.

    Чиллерная часть системы (с расширительным клапаном и испарителем) обычно устанавливается за приборной панелью автомобиля. Другой рабочий конец системы (компрессор и конденсатор), как правило, располагается рядом с решеткой радиатора автомобиля - сюда во время движения вдувается свежий воздух).

    Обе части соединены цепью труб, по которым хладагент проходит между агрегатами во время работы.В отличие от более крупных агрегатов, используемых в зданиях, сам агрегат в автомобилях, как правило, приводится в действие коленчатым валом автомобиля, другими словами, он приводится в действие двигателем.

    Эти системы обычно также поставляются с обогревателем и осушителями для кондиционирования воздуха по мере необходимости. Как и в случае создания систем переменного тока, автомобильный блок переменного тока преобразует хладагент между газом и жидкостью, высоким и низким давлением, а также высокой и низкой температурой по мере необходимости.

    Дешевле оставить кондиционер на весь день?

    Проще говоря, нет.Причина этого в том, что, оставив систему переменного тока на весь день, вы получите:

    1. Не используйте энергию без необходимости, если вас нет дома или комнаты / зоны не используются.

    2. Работа системы приводит к ее износу. Это сокращает срок его службы.

    Также убедитесь, что окна закрыты или установлена ​​защита от сквозняков, когда кондиционер работает. В конце концов, вы же не хотите «кондиционировать» мир.

    Вам также следует убедиться, что вы используете внешние устройства затенения (например, навес или стратегически посаженные деревья), чтобы уменьшить «солнечное излучение» или пассивное отопление вашего дома солнечным светом.

    Другие меры включают улучшение теплоизоляции вашего дома, поддержание в хорошем состоянии систем кондиционирования (особенно фильтров) и использование потолочных вентиляторов для улучшения внутреннего перемешивания воздуха (т. Е. Предотвращения расслоения горячего воздуха около потолка или наоборот. ).

    Если вас действительно беспокоят счета за электроэнергию, связанные с вашими системами переменного тока, вы можете сделать свою систему переменного тока «умнее». Используя домашнюю BMS, интеллектуальные датчики (термостаты и погодную компенсацию), зональный контроль и другие энергоэффективные меры, вы можете значительно повысить эффективность и снизить стоимость ваших систем переменного тока.

    Вам также следует использовать решения «бесплатного» охлаждения и обогрева, подумав об использовании природы, чтобы помочь вам. Правильное использование естественной вентиляции для охлаждения или обогрева вашего дома резко сократит затраты на использование энергии, связанной с отоплением / охлаждением, путем ее отключения.

    Но это возможно только в том случае, если качество воздуха за пределами вашего дома позволяет это. Например, проживание в большом городе с «грязным воздухом» может ограничить вашу способность использовать эту бесплатную форму отопления и охлаждения.

    Как работает кондиционер с обратным циклом?

    Системы кондиционирования воздуха с обратным циклом, или тепловые насосы, как они более широко известны, работают так же, как и любые другие блоки переменного тока. Исключением является то, что они специально разработаны, чтобы иметь возможность по желанию полностью изменить цикл.

    Как и другие системы переменного тока, они также могут фильтровать и осушать воздух по мере необходимости.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
