Как сделать простейшую антенну для телевизора: Как сделать антенну для цифрового телевидения своими руками

как сделать и настроить ТВ-приемник своими руками

Кабельные каналы, спутниковое телевидение и сотовая связь отнюдь не являются гарантами постоянного надежного приема телевизионного сигнала. Когда цивилизация оказывается бессильна или отступает перед природными либо техногенными катаклизмами непреодолимого характера, на помощь приходят годами проверенные методы. Одним из них является изготовление антенны из пивных банок.

• ТВ-прием на скорую руку
• Стационарный уличный приемник сигнала
• Важные мелочи для устойчивого эффекта
• Настройка самодельного устройства

ТВ-прием на скорую руку

При наличии всех необходимых инструментов и материалов, которых понадобится не так уж и много, смастерить простейшую антенну из пивных банок своими руками можно в течение четверти часа, а то и быстрее. Даже если эта необходимость возникла в пожарном порядке, можно еще успеть досмотреть футбольный матч или любимый сериал. А в обычном режиме можно соорудить и такое устройство, которое по качеству приема не будет уступать заводским моделям.

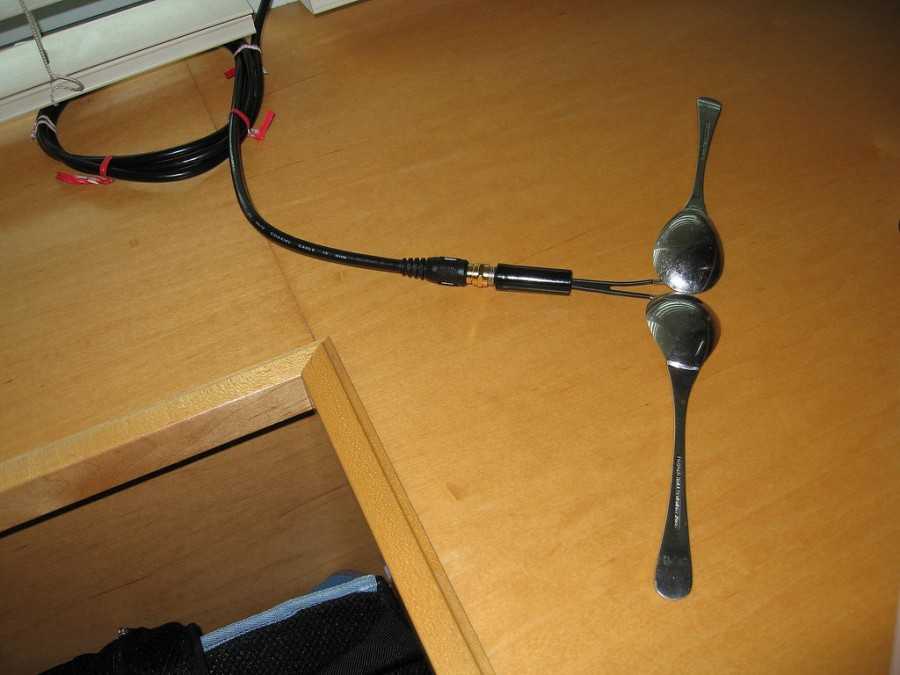

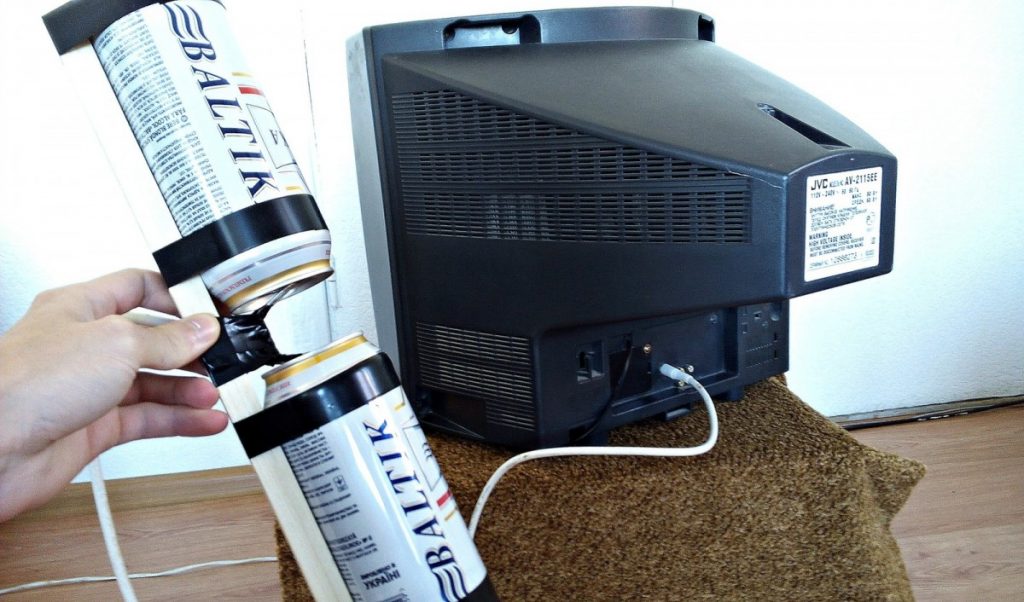

Элементарная ТВ-антенна собирается так:

1. Нужно найти пару пустых алюминиевых емкостей из-под любого напитка, клейкую ленту, кусок кабеля, два самореза или шурупа, нож, отвертку, плоскогубцы, деревянную дощечку и штекер. Без части всего этого можно обойтись, но тогда понадобятся паяльные принадлежности.
2. Банки примотать на доску верхними сторонами друг к другу, оставив между ними зазор в несколько сантиметров.
3. Зачистить кабель. Прикрепить его оплетку и сердцевину к разным емкостям. Проще всего их привинтить, но только если на месте есть язычки. Когда их нет, придется сначала сплющить плоскогубцами верхушки банок ближе к одному из краев. Если же не подходит и этот вариант, тогда нужно пустить в дело паяльник и припой.
4. Присоединить штекер.
5. Поворачивая дощечку с емкостями, следует поймать сигнал и добиться наиболее качественной картинки.

Самым слабым местом в такой ручной экспресс-антенне является штекер. Он далеко не всегда может оказаться под руками. Можно обойтись и без этого приспособления, но тогда кабель придется напрямую крепить в телевизионное гнездо, что чревато порчей техники.

Стационарный уличный приемник сигнала

Ручная телеантенна из пивных банок, конечно, является лишь временным вариантом, хотя с ее помощью даже в условиях мегаполиса можно добиться устойчивого сигнала в квартире и выйти на основные федеральные каналы. Для загородного дома или дачи такое устройство может не подойти. Владельцам частной недвижимости стоит заняться конструированием стационарной антенны. Она мало чем отличается от простейшего аналога, но усложнение конструкции тянет за собой и дополнительную работу:

1. Уличный приемник нужно защитить от дождя. Сделать это можно с помощью пластиковых бутылей.
2. Наиболее простой вариант — поместить банки в бутыли с обрезанными днищами и горловинами. Снизу лучше сразу сделать отверстия для стока воды.
3. Более надежный способ: отрезать только горлышко, а после крепления алюминиевой части припаять его обратно с помощью раскаленного металлического предмета. При этом, правда, может больше пострадать качество сигнала.

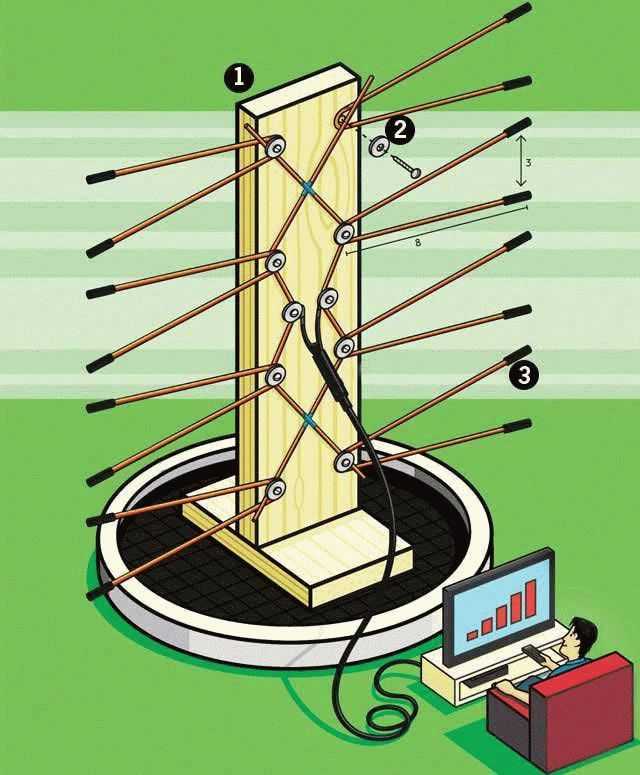

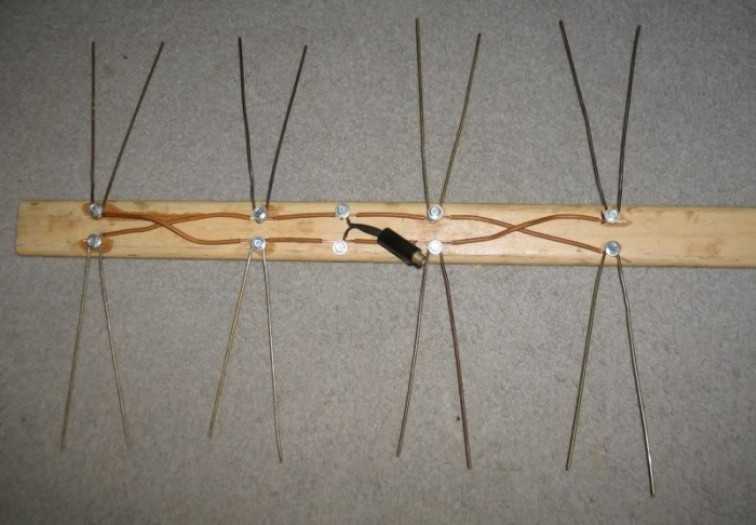

4. На сборку садово-дачного приемника можно пустить уже не две, а десяток и более емкостей. Расположить их желательно в последовательном порядке на одной линии, делая ставку на количество. Но можно использовать несколько горизонтально расположенных по отношению друг к другу перемычек с двумя банками на каждой.
5. При использовании большого количества емкостей кабель крепится не к каждой из них, а к соединяющим их проводам.
6. Мачту для деревенской конструкции нужно поставить как можно выше (так появится больше шансов на бесперебойный прием). Для обеспечения устойчивости на нее можно пустить металлическую ось, но перемычки лучше делать деревянными. Не стоит пренебрегать и простейшей системой заземления.

На дачную антенну можно пустить и обычные жестяные консервные банки. Эффект от их использования вряд ли будет меньше. Но нужно учитывать, что они быстро ржавеют, а это сказывается на долговечности устройства.

Важные мелочи для устойчивого эффекта

Мало знать, как сделать антенну из пивных банок. Для обеспечения эффективности эксплуатации необходимо еще в процессе ее изготовления соблюдать некоторые дополнительные правила. При кажущейся незначительности именно «мелочи» способны повлиять на качество работы приемника.

Нужно иметь в виду:

1. Для улицы винтовой крепеж предпочтительнее пайки. Последнюю могут привести в негодность первые серьезные холода, а на крышу зимой с паяльником не полезешь.
2. Если выбор остался за пайкой, то сердцевину и оплетку необходимо перед началом ее проведения облудить. Это обеспечит дополнительную гарантию от окисления соединений.
3. Саморезы, гайки и шурупы лучше подобрать из нержавеющих материалов. Дополнительно сверху стоит капнуть на каждое крепление немного влаго- и морозостойкого клея или эпоксидной смолы.
4. При закреплении шурупами на кончиках обеих жил удобнее сделать петли.
5. Оголенные остатки кабеля при пайке и привинчивании нужно заизолировать.

Место разводки кабеля также хорошо дополнительно заизолировать, но так, чтобы при необходимости его можно было легко вскрыть. Подойдет пластиковая крышка соответствующего размера, поставленная на саморез и промазанная по краям герметиком. Снять такую панель просто, а от внешних воздействий она защищает неплохо.

Настройка самодельного устройства

Перед тем как сделать антенну из банок, некоторые специалисты рекомендуют изучить таблицу телевизионных частот и обратить внимание на некоторые другие внешние факторы приема. Именно от этого будут зависеть форма и размер приемника. В большинстве случаев качество работы устройства проверяется только практикой. Домашнему мастеру-настройщику необходимо знать:

1. Качественные сигналы, на которые стоит рассчитывать, — это те, что можно получить в условиях прямой видимости передающей вышки. Чем она ближе и выше, тем больше шанс достойного приема, хотя непосредственная близость к ней скорее создает проблемы и помехи, чем приносит пользу.
2. Считается, что приемник должен быть расположен одной из своих широких плоскостей по направлению к вышке.
3. Жесткую фиксацию конструкции можно отложить до того этапа, пока с помощью прокрутки антенны и ее передвижения по высоте не будет определено лучшее положение.
4. Как только приемник окончательно закреплен, тонкую доводку можно доверить современной технике. Для этого используется функция автонастройки.

В отдельных случаях мастера изначально оставляют между банками определенный зазор, который, как и длину устройства, можно высчитать по таблицам частот, либо пытаются выяснить оптимальное расстояние между ними в процессе настройки. И то и другое является лишним, поскольку основные параметры приема зависят не от этого. Главное здесь заключается в том, чтобы и монтаж, и демонтаж (при необходимости) было удобно производить.

Самодельные антенны способны стоять годами и десятилетиями при условии ухода за ними. Вряд ли они могут устроить тех, кому нужны сотни развлекательных каналов. Но для просмотра новостей и основных каналов их более чем достаточно, особенно в сельской местности.

Цифровая антенна своими руками: лёгкие способы

Антенна для телевизора — важный элемент, с помощью которого передаётся необходимый сигнал. Таким образом мы получаем возможность наслаждаться любимыми передачами или фильмами практически в любом месте, где есть специальная телевышка. Постепенно практически вся страна переходит на цифровое телевидение, отказавшись от устаревшего аналогового. Для этого понадобится специальная антенна, но не все знают, как правильно её выбрать, а некоторые и вовсе не хотят тратить дополнительные деньги на новое оборудование. Но делать это и необязательно. Антенну можно смастерить самостоятельно, без существенных затрат материалов и времени, а также без наличия специальных навыков.

Содержание статьи

• Принцип действия антенны для цифрового телевидения
• Какой должна быть антенна для цифрового ТВ
• Как сделать простую антенну из коаксиального кабеля
• Антенна «восьмёрка» своими руками
• Антенна из металлической банки
• Антенна квадрат

Принцип действия антенны для цифрового телевидения

Для начала попробуем разобраться с принципом действия антенны, чтобы понимать, что именно нам предстоит сделать. Антенна принимает сигнал от вышки так же, как и обычная комнатная, даже несмотря на то, что цифровое телевидение существенно отличается от аналогового. Но вот обычная антенна для его подключения совершенно не подойдёт.

Для того чтобы сигнал передавался в наилучшем качестве, понадобится устройство в форме синусоиды с частотой в максимально возможное количество МГц. Сквозь антенну идут электромагнитные волны и внутри неё наводится V-напряжение. В замкнутом приёмном контуре с сопротивлением R проходит электрический ток. Затем на экране появляется картинка и звук в динамиках.



ВАЖНО! Обратите внимание, что цифровое телевидение можно подключить практически на любую модель телевизора, даже самую старую. Поэтому не переживайте, что вам придётся приобретать ещё и новый телеприёмник — вполне реально продолжать пользоваться старым. А если смастерить антенну своими руками, то вы полностью избавитесь от лишних трат.

Какой должна быть антенна для цифрового ТВ

К подобному устройству существует несколько требований, которым оно обязательно должно соответствовать. Цифровая антенна должна давать качественное изображение и звучание на тв-приёмнике.

Так как сигнал подаётся с вышки, узнайте, где находится ближайшая к вам. Это очень сильно влияет на уровень сигнала и общее качество работы антенны. Чем дальше находится источник, тем мощнее должно быть устройство.

Какими ещё свойствами оно должно обладать:

1. Защитой от приёма похожих сигналов на этой частоте, которые будут создавать помехи.
2. Другим важным моментом станет ориентация по виду поляризации. Некоторые забывают про этот пункт и сталкиваются с трудностями в работе антенны, которых можно было бы легко избежать, подумав о поляризации заранее.
3. Большую роль играет направленность устройства. Лучше всего направить его по оси электромагнитной волны, которая исходит от передающего центра.
4. Аккуратность исполнения. Чтобы сделать хорошую антенну, необходимо следовать всем пунктам инструкции и потратить некоторое количество времени и усилий.

Как сделать простую антенну из коаксиального кабеля

Простое устройство из вышеуказанного кабеля легко смастерить буквально за 5 минут. Такой способ подойдёт, если вам нужно устройство не для постоянного использования — например, на дачу. Кроме того, коаксиальный кабель наверняка найдётся дома у каждого, так как это весьма распространённый провод, который широко используется.

Отдельным плюсом станет то, что не понадобится больше никаких других материалов — только сам коаксиальный кабель. Длина его также не очень большая — вы задействуете менее, чем 1,5м провода.

Первым делом нужно снять верхнюю изоляцию, отступив около 5 см, затем проделать то же самое с центральной жилой. После этого скрутите всё вместе. Будьте очень аккуратны на этом этапе, чтобы не испортить будущую конструкцию.

Следующий шаг — отступите от края со снятой изоляцией 22 сантиметра и вырежьте кусок верхней изоляции и экранированной проволоки размером 2 см. Изоляцию центральной жилы при этом не трогайте. С другого края отступите ещё столько же и вырежьте 1 см только верхней изоляции.

Теперь первый край приматываем к этому разрезу.

ВАЖНО! Приматывайте максимально плотно, иначе результат может разочаровать.

Антенна готова!

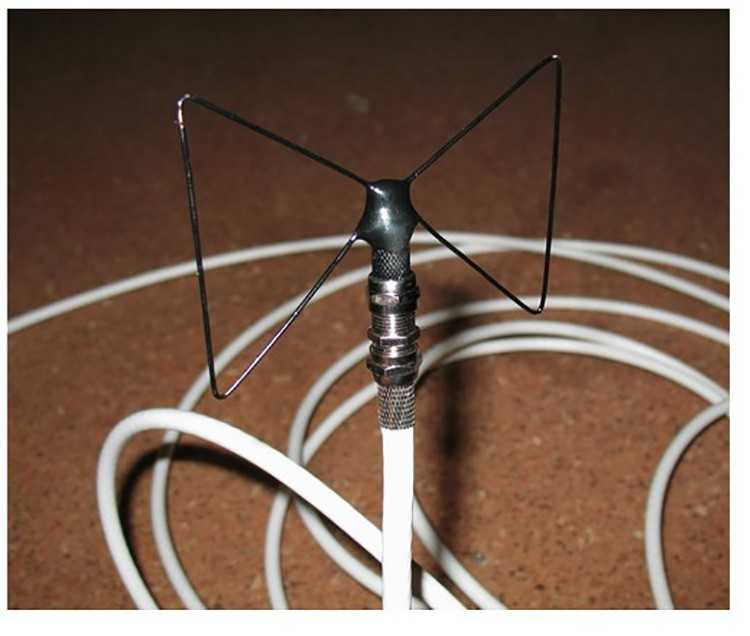

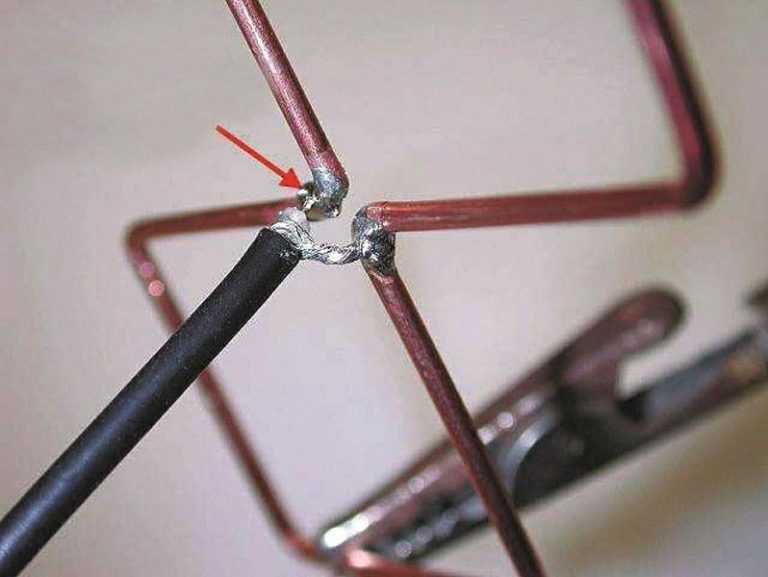

Антенна «восьмёрка» своими руками

Другим вариантом антенны является так называемая восьмёрка, в исполнении которой также нет ничего сложного. Сначала следует приготовить необходимые материалы, произвести некоторые расчёты, а затем собрать конструкцию и завершить подключение.

Название объясняется формой устройства, которая напоминает цифру 8. Для изготовления понадобится:

• медная или алюминиевая проволока;
• трубка;
• уголок;
• молоток.

Перед тем как приступать к работе, необходимо произвести некоторые расчёты. Для этого вам нужно узнать волну сигнала. Эта цифра делится на четыре и представляет собой сторону квадрата. Между частями антенны обязательно должно быть расстояние, для чего внутренние рёбра делаются короче внешних.

ВАЖНО! Квадраты никогда не должны быть соединёнными, в расстояние между ними устанавливается коаксиальный кабель.

Теперь можно начинать процесс изготовления. Отрежьте необходимое количество проволоки и согните его до позиции в 90 градусов в нужных местах. Можно воспользоваться готовыми расчётами, которые в большом количестве есть в интернете. Затем обработайте края и петли наждачной бумагой.

В некоторых случаях может потребоваться дополнительная экранирующая решётка, которую также можно сделать самостоятельно. При подключении лучше устанавливать устройство посередине, чтобы добиться максимально возможного количества каналов. Для того чтобы антенна не подвергалась внешнему воздействию, можно обмотать её изолентой.

Антенна из металлической банки

Альтернативным вариантом может стать антенна, сделанная из металлической банки. Она подойдёт тем, у кого под рукой нет нужных материалов.

Соорудить такое изделие под силу каждому, некоторые сложности могут возникнуть с подключением. Необходимые данные по размеру и расчётам можно найти готовыми в интернете.

Понадобится две металлические банки и укрепление, на котором они будут располагаться. Это может быть что угодно: самый частый вариант — деревянная палка или дощечка. Некоторые умельцы используют даже старые ракетки, вешалки и другие подручные материалы. Важно, чтобы банки были параллельны друг другу и находились в горизонтальном положении. Также не забудьте очистить концы кабеля.

Настроить устройство можно с помощью изменения расстояния между банками. Таким образом вы сможете получить именно тот сигнал, который вам нужен. Важно правильно укрепить конструкцию, чтобы её не сорвало ветром, а также обработать герметичным средством.

Антенна квадрат

Существуют антенны с двумя и тремя квадратами. Первый вариант состоит из двух частей: вибратора и рефлектора. Они расположены на одном основании.

Для изготовления понадобится медная проволока. Достаточно всего лишь спаять конструкцию по схеме и правильно установить.

Если при сборке не было совершено никаких ошибок, то такая антенна способна принимать сигнал на расстоянии 20–40 километров прямой видимости.

В тройном квадрате добавляется ещё одна деталь: директор. Он выполняется также из медной проволоки диаметром до 5 миллиметров.



Такие изделия являются самыми популярными для домашней сборки, потому что отличаются хорошим качеством и не требуют в сооружении больших усилий. Кроме того, их сооружение не предполагает ни наличия каких-либо специальных навыков, ни сложных деталей или материалов.

ВАЖНО! Перед началом работы тщательно изучите не только схемы, но и все действия, которые будут производиться в процессе, чтобы понимать, что и зачем следует делать. Подготовьте рабочее место, чтобы всё нужное находилось под рукой и вам не пришлось постоянно прерывать работу для поиска того или иного инструмента. Если быть внимательным и осторожным, то всё получится с первого раза даже у новичка.

Теперь вы знаете, какие антенны для телевизора можно сделать самостоятельно с помощью минимального количества подручных средств. Выберите подходящий по сложности и мощности вариант и у вас всегда будет качественное цифровое телевидение, которое к тому же легко можно регулировать и контролировать. С такими устройствами вы сможете настраивать максимальное количество каналов, не потратив много денег на приобретение конструкции.

Как установить комнатную телевизионную антенну

Теперь, когда вы решили подключить бесплатное эфирное (OTA) телевидение и приобрели комнатную телевизионную антенну, вам нужно знать, как правильно ее установить. . К счастью, установка OTA-антенны проста и не требует специальных знаний.

Шаг № 1. Соберите необходимые материалы

Первое, что вам нужно сделать, изучая, как установить комнатную телевизионную антенну, — это убедиться, что у вас есть все необходимое оборудование. Нет ничего хуже, чем начать проект только для того, чтобы понять, что вам нужно бежать в магазин бытовой техники, чтобы купить то, что вам нужно.

Вот элементы, которые могут вам понадобиться для полной установки телевизионной антенны:

• Комнатная телевизионная антенна на ваш выбор с соответствующим оборудованием
• Цифровой тюнер, если вы его используете
• Соединительный кабель для телевизора
• Коаксиальный удлинительный кабель «папа-папа» 75 Ом
• Клещи
• Отвертки
• Гайки, винты
• Лента, пистолет для горячего клея и/или замазка для плакатов

Вам могут не понадобиться все эти элементы, в зависимости от того, где вы разместите антенну.

Adobe

Шаг № 2. Подключите телевизор и антенну

Если у вас есть более современный телевизор (произведенный после 2006 г.), ваша комнатная антенна должна работать по принципу plug-and-play. Просто подключите коаксиальный кабель антенны к разъему с надписью «Антенна/кабель» на задней панели телевизора.

Если ваш телевизор старше, вам обязательно понадобится какой-нибудь цифровой тюнер: либо видеомагнитофон, DVD или DVR с цифровым тюнером, либо блок цифрового преобразователя. Вы подключите антенну к цифровому тюнеру, а затем подключите цифровой тюнер к телевизору.

Если для антенны требуется источник питания, поблизости должна быть розетка или USB-порт, если это применимо к вашей модели. Подключите антенну — после этого достаточно просто перейти в меню «Настройки» на экране телевизора для поиска каналов. Найдите параметр «Каналы» или «Настройка», и вам нужно установить для него значение «Авто». Просто помните, что каждый конвертер и телевизор различаются, когда дело доходит до этой части процесса, поэтому вам, возможно, придется обратиться к руководству, чтобы узнать, как лучше всего сканировать доступные вам каналы.

И вот тут-то и начинается поиск вашей антенны.

Adobe

Шаг № 3: Найдите правильное место для вашей антенны

Когда дело доходит до размещения вашей антенны, местоположение имеет ключевое значение. Не торопитесь с этим шагом, так как он может значительно повлиять на ваши впечатления от просмотра телевизора. Вы захотите разместить антенну в месте с наименьшим количеством препятствий и наименьшими помехами. Итак, попробуйте место в середине окна верхнего этажа или двери патио. Однако избегайте дверей с отражающими или металлическими сетчатыми покрытиями; они могут блокировать телевизионные сигналы. Комнатные телевизионные антенны часто проектируются так, чтобы они сливались с декором, они должны быть относительно ненавязчивыми.

Убедитесь, что выбранное вами место позволяет направить антенну на местные радиовышки, где бы они ни находились. Если вы не знаете, вам могут помочь такие ресурсы, как AntennaWeb.org или RabbitEars.info. Еще одним отличным вариантом является приложение RCA Signal Finder, доступное для телефонов iOS и Android.

Вы можете немного поэкспериментировать, перемещая антенну. Иногда всего несколько дюймов так или иначе могут повлиять на прием или даже на то, какие каналы вы принимаете. Если у вашей антенны есть опция «повторного сканирования» в разделе «Настройки», используйте ее, чтобы найти золотую середину для вашего сигнала.

Обратите внимание, что ваша антенна не обязательно должна находиться рядом с телевизором. Но, если это слишком далеко, вам может понадобиться проложить коаксиальный кабель между телевизором и антенной или использовать сеть Wi-Fi для распределения сигналов. Просто помните, чем выше, тем лучше (именно здесь могут пригодиться некоторые из приведенных выше материалов).

Adobe

Распространенные ошибки и устранение неполадок

Проблемы с приемом сигнала: Проблемы с приемом телевизионного сигнала могут быть вызваны несколькими причинами. Возможно, у вас просто нет прямого пути к радиовышкам. В этом случае вам нужно установить антенну как можно выше внутри дома. Если у вас по-прежнему возникают проблемы, вы можете вместо этого рассмотреть наружную антенну.

Другая распространенная проблема заключается в том, что ваш сигнал может ухудшаться из-за расстояния между антенной, тюнером и телевизором, особенно если вы используете разветвитель. По оценкам Antennas Direct, если ваш коаксиальный кабель имеет длину более 100 футов, вы можете потерять до трети сигнала, прежде чем он попадет на ваш телевизор. В этой ситуации вы можете приобрести усилитель для усиления сигнала.

Adobe

Отсутствующая станция: Если вы не можете найти одну конкретную станцию, которая вам нравится, это может быть связано с тем, что хотя большинство станций передают на частоте УВЧ, некоторые используют ОВЧ. Вам нужна антенна, оптимизированная для обоих, если вы хотите принимать каналы на основе UHF и VHF. УКВ-сигналы на самом деле лучше обходят препятствия, но они предъявляют другие требования к правильному приему.

Каналы исчезают: Если иногда ваши каналы вещания меняются или исчезают, это может быть вызвано рядом проблем. Частота канала может время от времени изменяться, что можно исправить простым повторным сканированием. Иногда телеканалы используют пониженную мощность в разное время или вовсе исчезают из-за непопулярности. Или вы можете проверить положение вашей антенны. Если он сдвинулся даже немного, это может повлиять на ваш прием.

Совет: проверьте соединения и проверьте наличие помех. Не забудьте проверить, не ослаблены ли кабели и соединения, не повреждены ли детали. И убедитесь, что другие ваши устройства (от флуоресцентных ламп до устройств Bluetooth) не создают помех.

Как видите, выяснить, как установить комнатную антенну, не так уж сложно, если вы можете найти ее в нужном месте. Как только ваша антенна будет установлена, вы начнете экономить деньги, просматривая OTA TV бесплатно.

Как подключить несколько телевизоров к вашей HDTV-антенне

Нам постоянно задают этот вопрос: Нужна ли мне отдельная HDTV-антенна для каждого телевизора? Ответ: Нет. Вы можете купить несколько антенн для каждого телевизора, но доступность каналов в большинстве случаев будет варьироваться от одного телевизора к другому в зависимости от расположения в вашем доме.

Итак, как подключить одну антенну HDTV к нескольким телевизорам. Ответ прост: используйте разветвитель коаксиального кабеля и кабель RG6.

Если вы хотите узнать, как получить цифровые телеканалы в каждой комнате с помощью разветвителя, продолжайте читать. Мы расскажем вам все, что вам нужно знать, чтобы вы могли выполнить работу правильно.

Как использовать коаксиальный разветвитель с антенной

В этом сценарии вы будете использовать разветвитель коаксиального кабеля. Он будет разделять сигнал с вашей телевизионной антенны, а затем передавать эти данные на несколько телевизоров. В отличие от разделения кабельной приставки, при разделении сигнала с телевизионной антенны вы можете смотреть разные каналы на каждом телевизоре. Это еще одна причина, по которой вы можете захотеть отрезать кабель и переключиться на телевизионную антенну.

Подключить коаксиальный разветвитель к телевизионной антенне очень просто. Все, что вам нужно сделать, это подключить разветвитель к коаксиальному кабелю от вашей телевизионной антенны. Затем вы можете подключить коаксиальные кабели к разветвителю и проложить их к любому из ваших телевизоров по всему дому. Это позволяет смотреть ТВ на любом из телевизоров в вашем доме.



Единственное, что вам нужно сделать, это решить, нужен ли вам разветвитель с питанием или пассивный разветвитель. Активный разветвитель помогает усилить сигнал от вашей телевизионной антенны к телевизору, в то время как пассивный разветвитель просто действует как прямой проход. Активные разветвители обычно используются, когда ваша антенна находится далеко от телевизоров, к которым вы хотите подключиться. И сплиттеры с питанием, и пассивные сплиттеры являются относительно недорогим оборудованием.

Что следует учитывать при покупке разветвителя коаксиального кабеля

Важно знать, что вы можете столкнуться с некоторой потерей сигнала, если кабель, соединяющий ваш второй телевизор, будет длиннее 50 футов. Если вам нужно пройти более 50 футов с кабелем, вам следует приобрести кабельный разветвитель или усилитель с усилением, который поможет вам достичь большего расстояния качественного вывода.

Если вы хотите оптимизировать сигнал, который вы получаете при использовании кабельного разветвителя, убедитесь, что вы покупаете разветвитель, который имеет именно то количество выходов, которое вам нужно. Например, вам не следует покупать разветвитель на 3 выхода, если вы подключаете только один дополнительный телевизор к антенне HDTV.

Сколько сигнала я теряю при прохождении через коаксиальный разветвитель?

Хотя количество потерянного сигнала зависит от качества и длины ваших кабелей, вы всегда будете терять часть сигнала, вопрос лишь в том, будет ли заметна потеря сигнала. Эта потеря мощности сигнала происходит каждый раз, когда сигнал распределения ТВ разделяется. Чтобы исправить это, вам может понадобиться использовать усилитель-разветвитель усилителя сигнала.

Мы рекомендуем использовать наружную антенну.
