Как сделать распашные ворота своими руками чертежи: Чертежи, фото и видео изготовления распашных ворот из различных материалов своими руками

особенности изготовления калиток, фото и установка своими руками

В изготовлении ворот используется большое количество разных материалов: листы металла, древесина, изделия ковки и т.д. Но с развитием строительных технологий начали, появляться более современные материалы, которые упростили изготовление заградительных сооружений, и одним из таких изделий является профнастил – листовая оцинкованная сталь, покрытая полимерными составами.

• Ворота из профлиста – плюсы и минусы
• Особенности конструкции ворот распашного типа
• Расходные материалы и инструменты
• Монтаж опор для ворот
• Рама для ворот из профлиста своими руками
• Как обшить раму профнастилом?
• Усовершенствование распашных ворот

Ворота, в изготовлении которых используется профнастил, обладают небольшим весом, высокими техническими и эксплуатационными характеристиками, а главное, простотой изготовления и установки, которые позволяют выполнить все работы своими руками. Но для начала хотелось бы рассмотреть самые популярные разновидности ограждений и особенности поэтапной самостоятельной сборки ворот из профлиста.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

• сравнительно невысокая стоимость профлиста;
• простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
• длительный эксплуатационный ресурс и простота в уходе;
• многофункциональность материала;
• привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:

• для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
• из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Особенности конструкции ворот распашного типа

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

• профлисты для створок и трубы для опор;
• уголки или трубы для создания рёбер жёсткости;
• профилированная труба или металлический квадрат для каркаса;
• грунтовка и лакокрасочные материалы;
• затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

• капроновый строительный шнур;
• сварочный аппарат;
• молот;
• электродрель и шуруповёрт;
• электроболгарка;
• ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
3. На дне ямы обустраивается подушка из щебёнки и песка.
4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Рама для ворот из профлиста своими руками

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

1. В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
2. Рама складывается на ровной поверхности и прихватывается сваркой.
3. Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
4. После внесения корректировок каркас обваривается окончательно.
5. В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
6. В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
7. После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
8. Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
9. Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
10. К каркасу привариваются две поперечины.
11. Согласно составленному чертежу на свои места привариваются навесы и засовы.
12. Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

Несколько примеров готовых ворот

чертежи и установка их своими руками

Ворота и забор — это визитная карточка дома. Все входящие на участок в первую очередь видят именно ворота, и первое впечатление о хозяевах создается по этому элементу. Однако не только декоративные качества должны отличать въездные ворота. В первую очередь, это необходимый конструктивный элемент частного дома, призванный обеспечивать въезд транспорта и безопасность проживания. Очень важная задача при строительстве забора и ворот — совместить красоту, безопасность и функциональность.

Пример классических распашных автоматических ворот

Разберем самый популярный вид въездных ворот — распашные ворота. Выясним, какие особенности им присущи, каким образом они конструируются и устанавливаются, а также рассмотрим автоматизацию ворот такого типа.

Вернуться к оглавлению

Содержание

• 1 Особенности распашных ворот
• 2 Конструкция ворот распашного типа
• 3 Необходимые для монтажа инструменты и строительные материалы
• 4 Монтаж распашных ворот своими руками
  • 4.1 Установка стоек
  • 4.2 Конструирование ворот
  • 4. 3 Чертежи и эскизы
  • 4.4 Сварные работы
  • 4.5 Грунтовка каркаса
  • 4.6 Конечная отделка ворот
• 5 Автоматический привод для распашных ворот

Особенности распашных ворот

В первую очередь рассмотрим достоинства въездных ворот такого типа:

Недостатки в основном сводятся к тому, что для открывания створок необходимо предусмотреть достаточно свободного места, что бывает проблематично, особенно на небольших участках. Кроме этого, приходится учитывать ветровую нагрузку в конкретной местности при конструировании для того, чтобы сделать эксплуатацию ворот более безопасной.

Как видно достоинств намного больше, чем недостатков, а существующие недостатки не настолько критичны, вот почему использование распашных ворот так популярно у застройщиков.

Вернуться к оглавлению

Конструкция ворот распашного типа

Несмотря на то что постоянно появляются новые отелочные материалы, применяемые для облицовки распашных ворот, основные конструктивные особенности остаются прежними:

Конструкция механизма открывающего ворота

• Металлические столбы, являющиеся своеобразной основой для ворот;
• Каркас распашных ворот. Он может быть изготовлен из дерева или металла. Металлические каркасы считаются более прочными и надежными, поэтому их использование более популярно;
• Обшивка. В качестве отделочного материала может быть использовано дерево, сайдинг, профнастил, ковка, листовой металл;
• Петли для движения ворот;
• Замки и другие конструктивные элементы.

Вернуться к оглавлению

Необходимые для монтажа инструменты и строительные материалы

Для того чтобы сделать распашные ворота своими руками, понадобятся следующие инструменты:

1. Профилированную трубу для конструирования каркаса. Чаще всего используется труба размерами 60 х 40. Размеры могут быть изменены в зависимости от отделочного материала и требований надежности.
2. Трубу для столбов. Ее размеры также выбираются исходя из конструкции и веса ворот. Если вес ворот не превышает 150 килограмм, подойдет труба сечением 80 х 80. Для более крупных ворот труба должна быть не меньше 100 х 100. Для тяжелых ворот, вес которых более 300 кг лучше всего предусмотреть трубу сечением 140 х 140 и больше.
3. На петлях для ворот лучше не экономить и выбирать их с небольшим запасом по весу.
4. Краску для придания каркасу и стойкам нужного цвета.
   Вариант устройства и покраски автоматических ворот

5. Отделочный материал. Для распашных ворот подойдет практически любой из представленных на строительном рынке: дерево, ковка, профнастил, сайдинг. Критерии при выборе — предпочтения застройщика и его финансовые возможности.
6. Замки, которые могут быть исключительно механическими или электромеханическими.
7. Автоматику. Этот элемент необязателен для распашных ворот, однако, с ним проживание в частном доме станет намного комфортней. Если средства не позволяют установить автоматику сразу, не беда, конструкция ворот позволяет отложить этот процесс и пользоваться ими вручную какое-то время.

Вернуться к оглавлению

Монтаж распашных ворот своими руками

Простота конструкции распашных ворот способствует тому, что они могут быть легко собраны своими руками, без привлечения специалистов. Монтаж ворот можно разделить на два основных этапа: установка стоек и конструирование ворот.

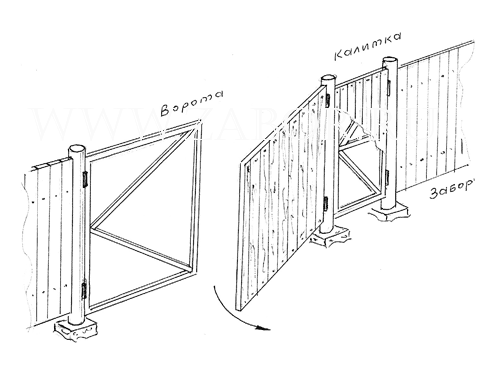

Элементы конструкции распашных ворот

Как правило, сначала занимаются монтажом стоек, потому что после окончания работ им необходимо отстояться, и в это время можно заняться изготовлением самих ворот.

Вернуться к оглавлению

Установка стоек

Начнем описание процесса монтажа с установки стоек. В качестве стоек можно использовать:

• Металлические трубы;
• Монолитные столбы;
• Кирпичные или каменные столбы;
• Брус.

Трубы, если есть необходимая техника, можно попросту забить в землю. Этот способ считается экономичным, но более сложным. Во время забивания нужно следить за уровнем, чтобы ворота впоследствии не перекосились.

Более популярным методом считается бетонирование столбов, поэтому подробней рассмотрим именно его:

1. Для начала следует выкопать углубление в земле с помощью лопаты или садового бура. Глубина выемки грунта не должна быть менее одного метра и зависит от уровня промерзания грунта в регионе.
2. На дне ямы следует уложить гравийно-песчаную подушку толщиной до 200 миллиметров. Эта процедура позволяет предотвратить проседание столбов и создает основу для бетонирования.
3. После этого в углубление закладывается труба, которая выравнивается по вертикали с помощью строительного уровня.
4. В самом конце необходимо залить столб бетоном. Раствору нужно дать высохнуть в течение семи дней как минимум. Если высыхание происходит в жаркую погоду, следует периодически смачивать раствор водой, чтобы избежать пересыхания.

При выборе в качестве опор кирпичных столбов, необходимо их усилить с помощью арматуры, а также выпустить металлические закладные для крепежа петель.

Вернуться к оглавлению

Конструирование ворот

Второй этап на пути создания распашных ворот — это сборка самой конструкции. То, какой вид будет у будущих ворот, напрямую зависит от места, где планируется их поставить. К примеру, на воротах для заднего двора можно существенно сэкономить, выбрав материалы проще. Что касается парадного въезда, то здесь на декоративных качествах лучше не экономить.

Как правило, ворота изготовляются в одно время с забором, хотя может возникнуть необходимость сделать их на уже готовом заборе, что требует снятия точных размеров ширины и высоты проема. При определении высоты ворот следует помнить о расстоянии между воротами и землей для беспрепятственного их открытия.

В случае если под воротами уложена тротуарная плитка или выстелен асфальт, то расстояние допускается оставлять совсем небольшое, в пределах пяти сантиметров. Когда под воротами находится голая земля, лучше всего предусмотреть расстояние не менее десяти сантиметров. Кроме беспрепятственного открывания, просвет необходим для увеличения сопротивляемости ветру.

Вернуться к оглавлению

Чертежи и эскизы

Создание эскиза и чертежей будущих ворот позволяет осуществлять монтаж без ошибок, а также очень полезно для расчета необходимого количества строительных материалов. Рекомендуется при создании каркаса ворот ориентироваться на предполагаемый отделочный материал. К примеру, при обшивке ворот профнастилом можно избежать лишних стыков, что значительно увеличит аккуратность конструкции, и сделает монтаж гораздо проще.

На этапе создания чертежа следует произвести расчет необходимых материалов. Для конструирования ворот понадобится профильная труба разного сечения. Труба 60 х 40 необходима для сборки каркаса, который будет представлять собой основу ворот, а труба меньшего сечения, 40 х 20, понадобится для создания обрешетки, нужной для крепежа обшивки. При покупке труб рекомендуется заказывать сразу необходимых размеров для того, чтобы при сборке как можно меньше заниматься резкой.

Как бы то ни было, трубы все равно придется резать и шлифовать, поэтому без болгарки не обойтись. Шлифовка позволяет удалить с труб ржавчину, а обработка растворителем удалит с металла возможные следы масла, которые могут помешать лечь краске.

Вернуться к оглавлению

Сварные работы

После создания чертежа и подготовки труб приходит время для сварных работ. Их лучше всего доверить профессионалу. Так будет достигнута наибольшая прочность соединений и наилучший внешний вид. При соединении деталей необходимо не допускать образования в стыках отверстий, в которые может попасть вода.

В зимнее время влага, попавшая внутрь трубы, неизбежно замерзнет и может повредить каркас. Специалисты рекомендуют прихватывать трубы с шагом около 30 сантиметров. Сплошной шов может привести к деформации каркаса, что неизбежно повлияет на аккуратность будущих ворот. При сварке не стоит забывать о ребрах жесткости, повышающих прочность ворот и увеличивающих их сопротивляемость ветру.

Процесс сварки каркаса распашных автоматических ворот

При проведении сварочных работ своими руками необходимо соблюдать технику безопасности, обеспечив себя средствами индивидуальной защиты.

Вернуться к оглавлению

Грунтовка каркаса

Этот процесс позволяет продлить жизнь как металлическим, так и деревянным изделиям. Кроме этого, на грунт гораздо удобней наносить лакокрасочные покрытия. Места сварки также обрабатываются грунтовкой. Грунтовку лучше всего наносить после того, как на раму будут приварены петли. Если в качестве столбов были предусмотрены кирпичные опоры, то петли привариваются к закладным. В том случае, если закладные на опорах ворот и забора не были своевременно подготовлены, можно прибегнуть к помощи анкерных болтов. Кроме петель, загрунтовать следует и механизмы закрывания ворот — задвижки. Как правило, для распашных ворот выбираются штыревые задвижки, простые по конструкции и легки в монтаже.

Вернуться к оглавлению

Конечная отделка ворот

В самом конце необходимо произвести финишную отделку распашных ворот. На грунтовку можно наносить практически любые составы. Следует отметить, что наиболее ровную поверхность можно получить с помощью краскопульта, однако, отлично подойдет и обычная кисть. При покраске каркаса с помощью кисти придется затратить на это чуть больше времени.

После того как краска нанесена на каркас ворот, можно начинать крепеж отделочного материала. Кстати, обшивка может крепиться на уже висящую на своем месте раму, или эти работы можно производить в любом другом удобном месте. Рассмотрим самые популярные отделочные материалы, применяемые для обшивки распашных ворот:

1. Профилированный настил. Из достоинств этого отелочного материала можно отметить низкую стоимость, легкость и огромный выбор цветов и фактур профнастила. Стоит отметить, что профилированные листы могут быть не только однотонными: многие производители предлагают профлисты с принтом под натуральные материалы.

   Вариант устройства автоматических распашных ворот из профлиста

   Так можно без проблем найти профилированный настил, имитирующий натуральное дерево, кирпич или дикий камень. В настоящее время цвета профнастила подбираются по каталогу, поэтому при порче забора в каком-либо месте можно по коду подобрать дополнительный лист и попасть в цвет абсолютно точно. Из недостатков профлиста можно отметить большую парусность.

2. Дерево. Этот материал считается самым доступным и натуральным. Деревянные ворота выглядят очень красиво, и в случае порчи отдельные элементы могут быть легко заменены. Стоит отметить, что дерево очень требовательно в уходе, и без должного внимания может прийти в негодность — рассохнуться или растрескаться.
3. Листовой металл. Ворота, обшитые этим материалом, выглядят очень надежно и обладают высокой прочностью. Однако вес таких ворот очень большой, что отрицательно сказывается при их открывании, особенно если для этого используется автоматический привод.

   Оригинальный дизайн распашных ворот из листового металла

4. Ковка. Ворота, отделанные коваными изделиями, — это настоящий эксклюзив, особенно если делал их настоящий мастер. Такие кованные ворота не оставят равнодушными ни гостей, ни прохожих. Недостатком таких ворот является их высокая стоимость, и сложность изготовления, поэтому своими руками их сделать вряд ли получится.
5. Стальная сетка и сетка рабица. Такие ворота очень просто сделать своими руками, и они обладают низким весом. Из недостатков можно отметить их прозрачность, что делает участок просматриваемым с улицы. Кроме этого, на особые декоративные качества таких ворот из сетки рабицы надеяться не приходится.
6. Комбинированные ворота. Как правило, в качестве комбинированных материалов используется ковка, дерево, металл и поликарбонат. Такая комбинация позволяет сделать ворота одновременно прозрачными, легкими, а также не просматриваемыми с улицы.

   Комбинированные распашные ворота из дерева и кованых элементов

Вернуться к оглавлению

Автоматический привод для распашных ворот

Редко какой владелец загородного участка не задумывался о том, чтобы установить автоматические распашные ворота своими руками, позволяющие заезжать на территорию, не выходя из транспортного средства.

Автоматика значительно повышает комфорт проживания в частном доме, однако, целесообразность ее установке зависит от того, насколько часто ворота используются. Если частный дом используется как постоянное место проживания, то, скорее всего, ворота, предусматривающие автоматический привод, необходимы абсолютно точно.

Чертеж с размерами привода для распахивания ворот

Установить привод для распашных ворот — это задача не из легких. Автоматические ворота своими руками могут быть установлены, если есть определенные умения и знания. Лучше всего обратиться в специализированные фирмы, которые занимаются продажей и монтажом подобного оборудования.

Это позволит избежать ошибок в монтаже и некорректной работы автоматики. Кроме этого, фирмы, занимающиеся установкой привода на ворота, поставят вам необходимое оборудование по цене значительно ниже розничной и будут обеспечивать гарантийное обслуживание.

Поэтому, если в процессе эксплуатации привод перестанет корректно работать или вовсе сломается, можно будет рассчитывать на своевременную замену или бесплатный ремонт. Стоит отметить, что если установить привод на ворота планируется еще на этапе конструирования ворот, то необходимо заранее подготовить необходимые коммуникации. Так, будет полезным заблаговременно подвести к воротам необходимую для привода проводку, что сделает ворота более аккуратными.

Чертежи нашей системы ворот помогают дизайнерам сэкономить драгоценное время

Чертежи нашей системы ворот помогают дизайнерам сэкономить драгоценное время к созданию нового дизайн-проекта. Попытаться уложиться в бюджет при обеспечении качественного дизайна не всегда легко, но, к счастью для этих профессионалов, нет необходимости изобретать велосипед каждый раз, когда они сталкиваются с чертежной доской и пытаются придумать новый ландшафт или полный дизайн недвижимости. Вместо этого отправляйтесь в Metalco, где вы можете просмотреть нашу обширную библиотеку чертежей САПР, предлагающую множество моделей на выбор; после того, как выбран базовый проект САПР, его легко дополнить желаемыми дополнительными функциями и преимуществами, сохраняя и используя при этом основные функциональные возможности проекта.

Основы чертежей САПР

Компьютерное проектирование (сокращенно САПР) — это процесс, посредством которого пользователь получает доступ к компьютерной программе САПР и манипулирует ею для создания физических структур в виде двух- или трехмерных моделей, предназначенных для имитации реальных объектов. жизненные ситуации, связанные со свойствами материалов, используемых в дизайне. Хотя это основная сфера деятельности инженеров и центральный компонент их работы, художники и любители также используют программы САПР для создания различных изображений и моделей, демонстрирующих архитектурные проекты, анимацию, физическое моделирование и трассировку лучей (моделирование физического поведения света для создания реалистичное и точное освещение).

Существует ряд программ САПР, которые пользователи могут использовать для разработки собственных чертежей САПР; самые популярные включают:

• Для коммерческих приложений вам не нужно ничего искать, кроме Autodesk, для отличного выбора программного обеспечения САПР, в том числе:
  — AutoCAD — для инженера или архитектора, требующего максимума, это все, когда вы получаете дизайн автоматизация наряду с потрясающими наборами инструментов, потрясающими веб-приложениями и мобильными приложениями, что означает, что вы можете быть на связи, где бы вы ни находились. плавная анимация и удивительная архитектурная визуализация
  — Maya — для фильмов, программного обеспечения и игр это программное обеспечение предлагает отличные функции анимации, моделирования, рендеринга и имитации
.
• Любителям предложений с открытым исходным кодом Blender, скорее всего, понравится; все, что связано с 3D, вы, скорее всего, найдете здесь, включая анимацию, композитинг и отслеживание движения, моделирование, рендеринг, риггинг и симуляцию, и все это бесплатно и поддерживается огромным сообществом пользователей
• Наконец, в SketchUp имеется веб-приложение, предлагающее различные уровни доступа: от бесплатного до примерно 700 долларов в год, причем каждый уровень предоставляет различные масштабы услуг и функций

Преимущества чертежей САПР

Всегда интересно набросать некоторые дизайнерские идеи на бумагу, но при использовании этого метода вы всегда столкнетесь с ограничениями. С другой стороны, чертежи САПР обладают явными преимуществами, такими как:

• 3D-моделирование — хотя и возможно создать 3D-модель вручную, это сложно, требует много времени и неточно, в то время как функция 3D-моделирования САПР может преобразовывать 2D-модели, отображая точные размеры и конфигурации для всех 3D-моделей
• Easy Modification — наблюдать за эволюцией новой конструкции легко с помощью программного обеспечения САПР, поскольку ваши модификации отслеживаются по мере того, как новые функции и функции включаются в модель
• Глобальная мобильность — благодаря нашим передовым телекоммуникациям мы можем общаться с другими коллегами в любой точке мира, просматривая одни и те же модели САПР, открывая возможности для более тесного сотрудничества и совместной изобретательности
• Повышенная безопасность – в отличие от бумажного чертежа, который кто-то может вырвать и скопировать, используя творческий потенциал и тяжелую работу других, программы САПР обеспечивают контроль разрешений, который предоставляет доступ только авторизованным пользователям
• Бесконечное количество копий — по мере того, как модель растет и модифицируется, нередко несколько отделов и отдельных лиц вносят свой вклад в окончательный дизайн, что делает общие документы реальным преимуществом перед бумажными прототипами
• Полная интеграция — пакеты CAM (автоматизированное производство) и CAE (автоматизированное проектирование) могут использовать файлы САПР для запуска нового проекта
• Короткая кривая обучения — ПО САПР мыслит так же, как думают дизайнеры и инженеры, а это означает, что пользователи, которые, скорее всего, получат максимальную отдачу от этих программ, — это те профессионалы, которые мыслят пространственно

Ручные и бумажные модели по-прежнему будут иметь место за столом дизайнеров, особенно для тех творческих людей, которые вдохновлены набрасывать идеи под влиянием момента, но, по общему признанию, технологии значительно подняли ставки для архитекторов и инженеров, сделав проектирование САПР полное осуществление и расширение далеко за пределы того, что могут произвести царапины на бумаге.

Повышайте свою производительность с помощью этих чертежей системы ворот

Легче, чем само изучение программного обеспечения САПР, наша впечатляющая библиотека чертежей системы ворот может сделать вашу работу проще и быстрее, обеспечив вам быстрый старт из ворот (каламбур! ) и на финишной прямой вашего проекта. Чертежи нашей системы ворот в САПР делятся на две основные категории: распашные ворота и откатные ворота, причем каждый чертеж САПР содержит полностью рабочий файл DWG (используется в AutoCad и читается большинством программ САПР) и иллюстрированный файл PDF.

Распашные ворота

Во многих случаях идеально подходят распашные ворота. Есть только петли и защелки, о которых нужно беспокоиться, и, как правило, они дешевле благодаря своей базовой конструкции и функциям. В категории распашных ворот мы предлагаем четыре стандартные полнофункциональные модели:

• Двойные распашные ворота – стандартный шаблон для любых двустворчатых распашных ворот (файл DWG – файл PDF)
• Одинарные распашные ворота – стандартный шаблон для любых одинарных распашных ворот (файл DWG – файл PDF)
• Одинарные распашные ворота TWINBAR® – конструкция одинарных распашных ворот для этой популярной и прочной системы ограждения (файл DWG – файл PDF)
• Ограждение TWINBAR® с калиткой – рабочий проект интеграции распашных ворот в систему ограждения TWINBAR® (файл DWG – файл PDF)

Откатные ворота

Преимуществом откатных ворот является экономия места; в местах, где пространство имеет большое значение, раздвижные ворота являются логичным выбором дизайна. В категории откатных ворот мы предлагаем две стандартные полнофункциональные модели:

• Консольные раздвижные ворота – эта конструкция идеально подходит для неровных участков, таких как подъездные пути с уклоном, поскольку ворота надежно скользят по направляющей и могут быть легко заблокированы от нежелательного проникновения (файл DWG – файл PDF)
• Роллетные ворота V-Track — благодаря своим модульным возможностям и способности работать с легкими материалами добавление катящихся колес к основанию ограждения является простым, но эффективным вариантом для откатных ворот (файл DWG — файл PDF)

Добавив эти чертежи системы ворот в свою библиотеку проектов, вы обнаружите, что запуск новых проектов, связанных с воротами и заборами, стал проще и быстрее.

CAD-чертежи нашей системы ворот — не единственные ценные файлы в нашей библиотеке. Вы также можете изучить следующие полезные категории:

• Системы ограждений Чертежи САПР — предлагает 26 различных систем ограждений
• Чертежи САПР систем перил — включает 10 типов «грильято» и 4 стиля «выбрать»
• Экранные системы Чертежи САПР – выбор из 3 типов «грильято» или 2 стилей «выбрать»

Интегрируя всю нашу библиотеку CAD-чертежей ограждений, перил, экранов и ворот в вашу собственную коллекцию, вы можете быть уверены, что проектирование и завершение проекта значительно улучшится, что приравнивается к более высокой окупаемости вашего времени и талантов.

Ворота для гаража своими руками. Изготовление ворот: чертежи, материалы

В связи с удорожанием материалов и монтажа гаражных конструкций некоторые автовладельцы предпочитают самостоятельно обустраивать «домик» для своей машины. Это мудрое решение, так как, сэкономив на оплате труда специалистов, можно сделать гаражные ворота самостоятельно, вложив средства в качественные материалы и автоматику. Самый быстрый вид монтажа – это покупка готовой конструкции соответствующего размера, которая собирается вручную по инструкции производителя. Уверенные в своих силах мастера могут самостоятельно провести все этапы работы – от чертежа до готовой конструкции.

Виды гаражных ворот

В первую очередь необходимо определиться, какие гаражные ворота вы хотите оборудовать своими руками. Для этого необходимо ориентироваться на местности, размерах строения и количестве, с которым будет легко расстаться.

• Самым дешевым и простым является изготовление распашных ворот. Они могут открываться в помещение, если гараж находится близко к тротуару, или наружу, если позволяет площадь.
• Гаражные секционные ворота популярны и удобны в эксплуатации. Готовые стандартные секции поступают в продажу от производителей, но могут быть изготовлены на заказ, если конструкция нестандартна. Полностью самостоятельно изготовить детали данного типа ворот, от чертежа до конечной установки, опытному проектировщику вполне реально, но затраты времени и денежных затрат будут немалыми.
• Подъемные ворота также пользуются спросом, так как очень удобны в эксплуатации. Эти конструкции не требуют академической подготовки для установки, но расчеты, от которых зависит цена материалов и автоматики, зависят от качества.

Конструкции секционные

Любая автоматизация создает дополнительный комфорт, так как экономит время водителя. Кроме того, гаражные секционные ворота обладают следующими качествами:

• Этот тип конструкции считается самым теплым, герметичным и атмосферостойким. Если гараж соединен с домом, то в жилище не проникают сквозняки, потоки дождевой воды или снега.
• Предоставляется полная гарантия сохранности автомобиля даже при отключении электричества. Автоматические ворота такого типа практически невозможно взломать.
• Они очень компактны и дают максимальное пространство для проезда автомобиля.

Благодаря этим качествам секционные механизмы пользуются наибольшим спросом у владельцев гаражей. Открываются плавно и бесшумно, что немаловажно, если «домик» для автомобиля находится в непосредственной близости от дома, своего или соседей.

Секционные конструкции в эксплуатации

Чтобы понять, как сделать ворота своими руками, следует знать их отдельные элементы. Они состоят из полотна, соединенного петлями, и торсионной системы, включающей в себя тросы, барабаны и пружинный механизм.

Полотно представляет собой сэндвич-панель из листовой оцинкованной стали с утеплителем между двумя листами. В виде утеплителя чаще всего используется пенополиуретан. Если гараж холодного типа, то подойдет панель толщиной 20 мм. Для обустройства теплого помещения для автомобиля выбирают панели от 35 до 45 мм. Такая толщина полотна эквивалентна толщине стены в 1,5 кирпича.

При подъеме ворот панель перемещается сначала по вертикальной оси вверх, преломляется в месте соединения петель и перемещается на горизонтальной оси рамы под потолком гаража. Мягкий и тихий ход обеспечивают шарики из полиамида.

Гаражные ворота такого типа своими руками сконструировать и установить достаточно сложно; поэтому оптимальным будет вариант покупки готового изделия у производителя с самостоятельной установкой по инструкции.

Механизмы для ворот

Сегодня любые гаражные ворота можно сделать автоматическими. Наиболее распространены секционные и откатные ворота. Им отдают предпочтение, в первую очередь, из-за максимальной экономии места как внутри, так и снаружи, удобства использования и надежности конструкции. Умельцы даже распашные двери, ранее закрывавшиеся исключительно на замок, превращают в автоматические ворота, прикрепляя их к открывающему механизму.

Современный автомобильный рынок пестрит разного рода устройствами. Вы можете купить модели от самых простых и дешевых машин до со специальной клавиатурой, такой как радиоуправление или картридер. Все зависит от суммы, которую хозяин готов вложить в комфорт и безопасность своего гаража.

Автоматические приводы

Автоматика для ворот обычно представляет собой обычный реечный привод, который можно установить самостоятельно. Он мощный и достаточно надежный, оснащен радиотрактом, фонарем и пультом дистанционного управления. В темное время суток лампа освещения автоматически включается при открывании дверей, что позволяет с большим комфортом и безопасностью поставить машину в гараж.

Если устанавливать распашные ворота для гаража своими руками, то автоматика может быть линейного или рычажного типа. Ее работа выглядит следующим образом:

• Двигатель вращает шнеки с помощью редуктора;
• Гайки перемещаются винтами по оси направляющей, в результате чего энергия двигателя преобразуется в поступательное движение, и гайка открывает затвор;
• Для блокировки дверей при открытии и закрытии гайки нажмите выключатели в конечных точках, тем самым остановив привод;
• Блок управления приводом оснащен системой безопасности в виде электронных датчиков, распознающих сигнал с брелка или при наезде автомобиля на препятствие.

Автоматика для ворот откатного типа в основном основана на электромеханическом приводе. В его конструкцию входит электродвигатель, редуктор и блок управления. Все виды электромеханических устройств имеют функцию разблокировки при аварийном отключении электроэнергии.

Выбор материалов

При желании и возможности спроектировать и установить гаражные ворота самостоятельно, это не составит большого труда. Проще и дешевле сделать распашные или подъемные двери. Последний вариант предпочтительнее для помещений, ограниченных в пространстве, например расположенных рядом с тротуаром. Такой гараж сложно открыть, не разделяя улицу, поэтому решением проблемы станут ворота секционного или подъемно-поворотного типа.

Перед выбором материала необходимо определиться, какой автомат будет установлен на ворота. Размеры, вес и материал изделия в совокупности определяют мощность и грузоподъемность всего механизма.

Простейшие подъемно-поворотные двери состоят из таких материалов:

• Деревянные брусья для потолка и вертикальной коробки;
• Металлические булавки;
• Угловые и рамочные уголки соответствующих размеров;
• Пружина и металлический стержень для регулировки натяжения;
• Электропривод;
• Дверное полотно.

Размеры материалов выбираются в соответствии с измеренными размерами коробки гаражных ворот.

Выбор конструкции

Изготовление ворот следует начинать с выбора ткани. На это уйдет меньше времени и надежнее будет купить сэндвич-панели соответствующего размера. Их можно подобрать по цвету и фактуре, от недорогих однотонных до дорогих со вставками из ценных пород дерева.

Если вы думаете, как сделать ворота своими руками, то оптимальным решением будет оцинкованный железный обшитый деревянный щит. Его можно утеплить пенополистиролом и облагородить внешний вид пластиком любого цвета или панелями из дерева.

Производство гаражных ворот

Когда продуманы материалы, проверены расчеты и выбраны инструменты, начинается процесс изготовления частей конструкции. Для этого потребуется:

• Собрать каркас из скрепленных уголками деревянных брусков, соответствующих ширине и высоте въезда в гараж;
• Готовую раму установить в проем и закрепить штифтами, при этом нижняя часть должна уйти в пол на пару сантиметров;
• Сделать сами ворота, обшив полотно дерева оцинкованным железом;
• Установить утеплитель и обклеить ворота пластиковыми или деревянными панелями;
• Из металлических уголков делаются рельсы, по которым будет двигаться щит;
• Из уголка сделать опорный механизм, для этого нужно просверлить два отверстия для крепления к продольной стойке с одной стороны и с другой — три отверстия для установки кронштейна пружины;
• Из уголка с отверстием 0,85 см сделать шарнирный узел и приварить внизу рамы между ее нижней стороной ребра и центром отверстия для рычага подъемного механизма;
• К концу рычага приварить пластину с подготовленным отверстием для регулировки натяжения;
• Для соединения регулировочной пластины с кронштейном с пружиной, крайние витки которой служат для крючков;
• К нижней части пружины прикрепите стержень, который будет выполнять роль регулятора натяжения.

Монтаж конструкции требует обязательного применения сварки для большей надежности всего устройства.

Использование готовой конструкции

Каждый владелец гаража сам определяет, как сделать ворота самому — с нуля до самостоятельной установки, что может занять много времени и денег, или купить готовую конструкцию и вставить ее согласно инструкции производителя. Второй вариант потребует немного больше денежных вложений, но зато максимально устроит установку и запуск механизма.

Если производить установку без помощи специалистов, используя готовые ворота, то экономия составит 25-35%. Это отличный показатель, учитывая, что профессионально сделанные гаражные ворота намного качественнее, надежнее и красивее кустарного производства.

На свою продукцию производители дают гарантию, что тоже немаловажно. Так что выбор стоит между дорогим качеством и быстрой установкой или долгим и не затратным процессом проектирования и установки ворот своими руками.
