При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.
Современные распашные ворота
Содержание
- 1 Распашные ворота
- 1.1 Распашные ворота своими руками (видео 1)
- 2 Монтаж распашных ворот
- 2.1 Установка опорных столбов: два способа
- 2.2 Распашные ворота своими руками (видео 2)
- 3 Раздвижные ворота
- 4 Как установить консольные ворота своими руками.
Чертежи, фото и видео этапов работ
- 4.1 Откатные ворота своими руками (видео)
- 4.
- 4.3 Необходимая фурнитура
- 5 Распашные ворота (видео)
Распашные ворота
Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

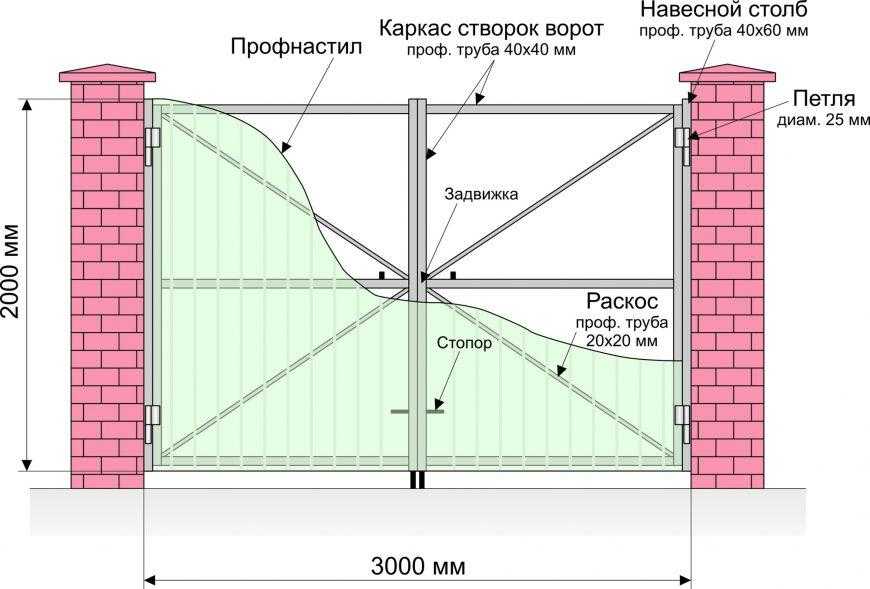

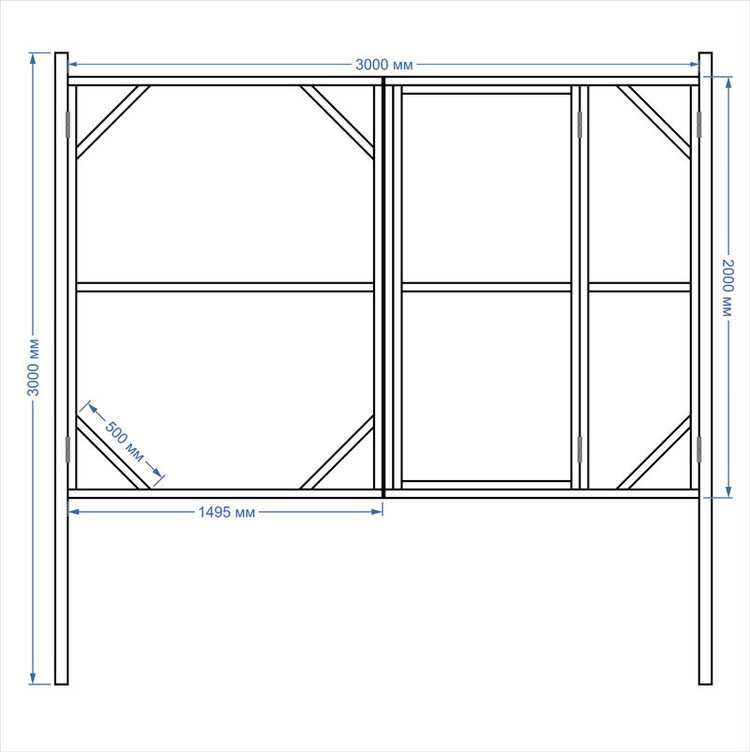

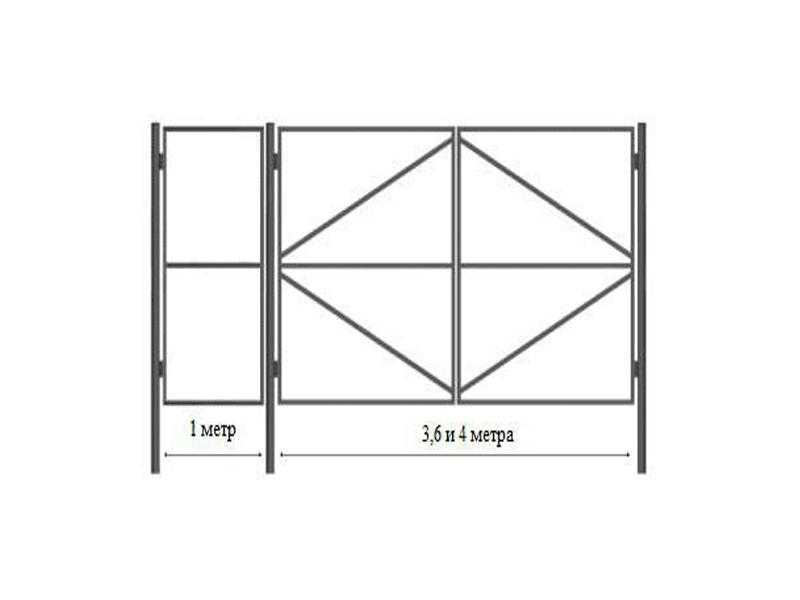

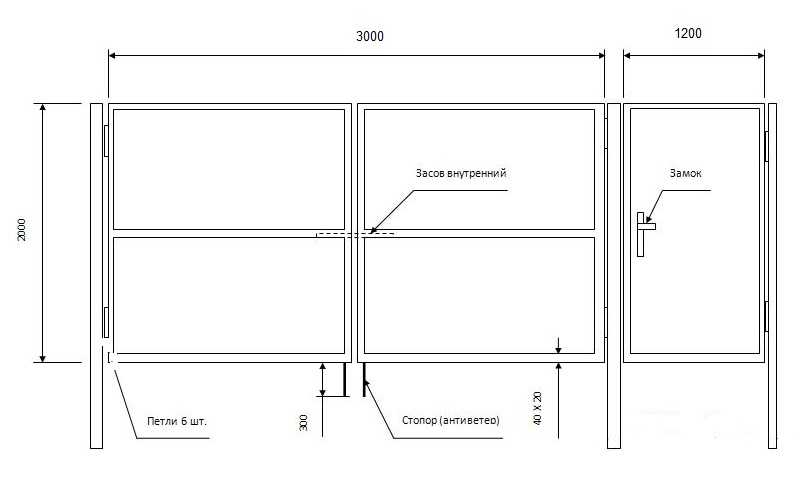

Чертеж обустройства распашных ворот с калиткой
Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:
- древесину;
- листы тонкого металла;
- профнастил.

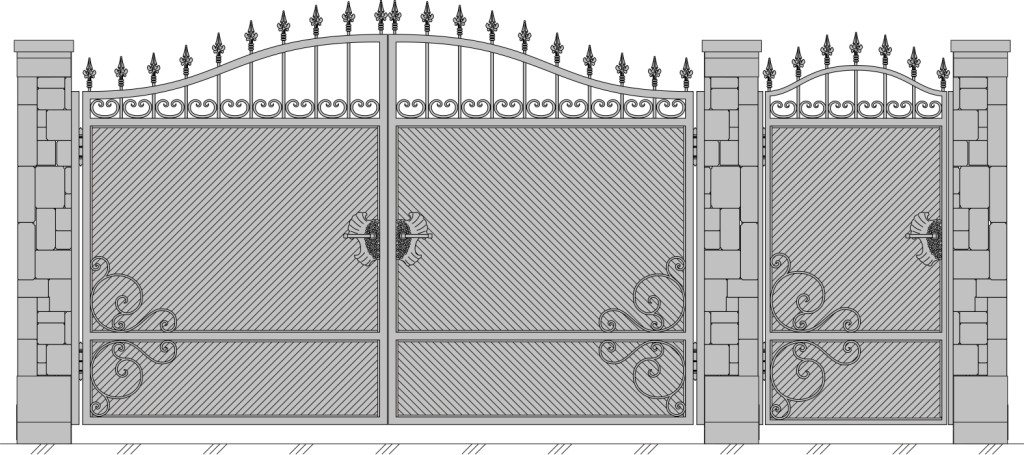

Схема создания кованых ворот своими руками
Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.
Распашные ворота своими руками (видео 1)
Монтаж распашных ворот
Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.
Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала.
Распашные ворота в частном доме
Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.
Статья по теме:
Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.
Установка опорных столбов: два способа
Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.
Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции.
После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

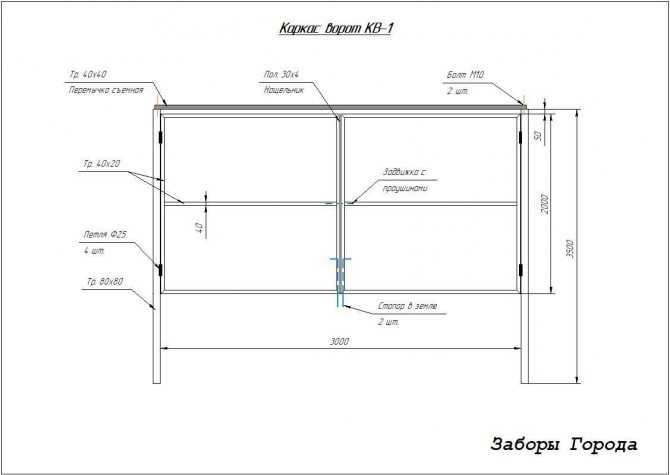

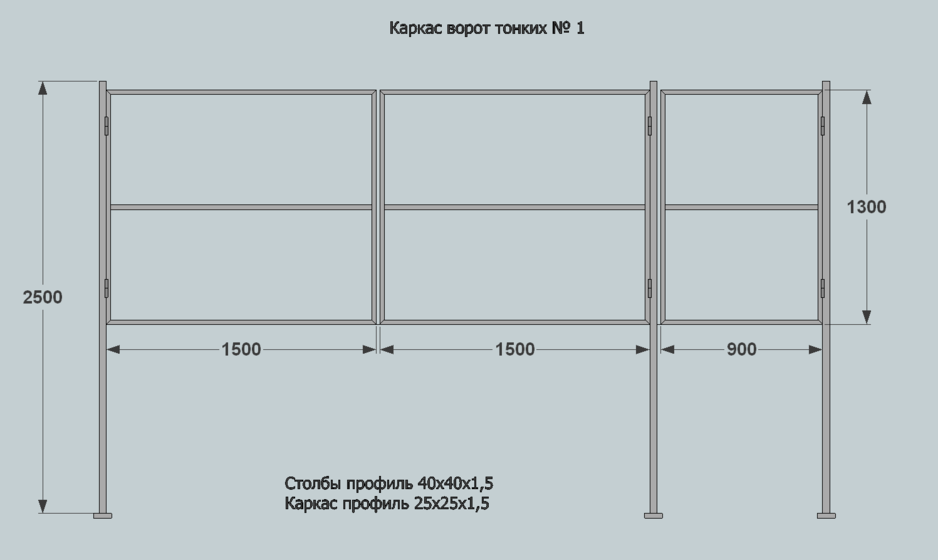

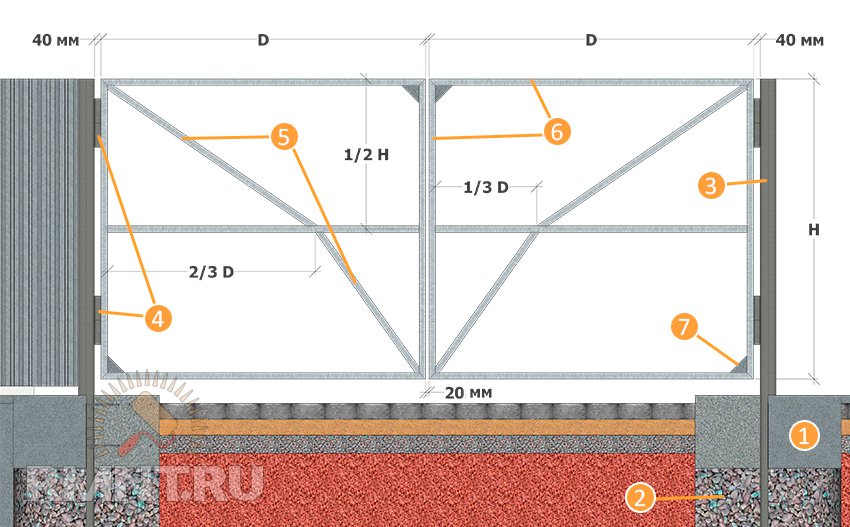

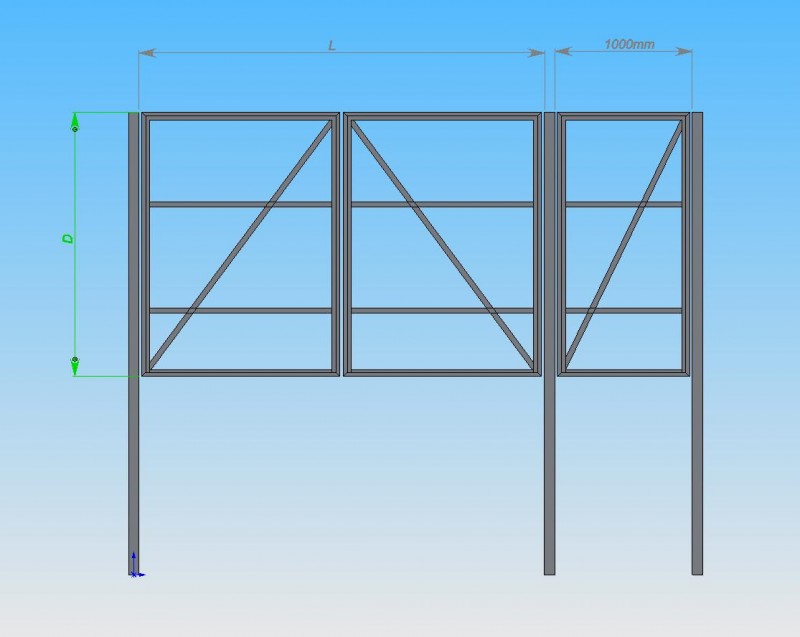

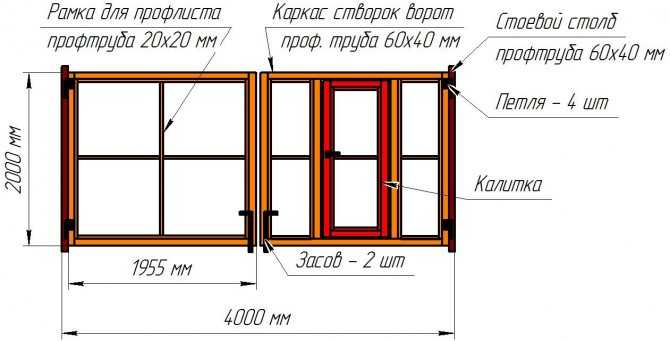

Схематическое изображение опор и каркаса распашных ворот
В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.
Распашные деревянные ворота
После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками.
Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.
Распашные ворота своими руками (видео 2)
Раздвижные ворота
Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:
- консольными;
- откатными;
- подвесными.
Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.
В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.
Конструкция откатных ворот
Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.
На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.
Раздвижные ворота на роликах
Как установить консольные ворота своими руками.
Чертежи, фото и видео этапов работ
Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба.
Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.
Откатные ворота своими руками (видео)
Особенности сборки створки и подготовки фундамента
Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.
3D-эскиз консольных ворот
Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.
Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес.
Откатные ворота в частном доме
Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.
Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.
Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)
После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.
Примеры конструкций различных видов откатных ворот
Необходимая фурнитура
Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:
- 6 метровая направляющая балка;
- две роликовые опоры;
- концевые ролики;
- ловители концевых роликов;
- дополнительное устройство с 2 роликами;
- заглушки для концов балки.
Распашные металлические ворота
Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.
В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.
Распашные ворота (видео)
com/embed/udz46p2vsgk» frameborder=»0″ allowfullscreen=»allowfullscreen»> REMOO В ВАШЕЙ ПОЧТЕ
Закрыть
ОПРОСЫ
ЕЩЕ ОПРОСЫ
Что бы вы обустроили на свободном месте участка?
- Бассейн
- Детскую игровую площадку
- Беседку с барбекю
- Баню
Poll Options are limited because JavaScript is disabled in your browser.
ТЕСТЫ
ЕЩЕ ТЕСТЫ
А сможете ли вы самостоятельно рассчитать пропорции состава для строительного раствора? Тест
ПРОЙТИ ТЕСТ
Ворота своими руками: чертежи, схемы, эскизы, конструкция
Практически у каждого владельца загородного строения рано или поздно возникают различные вопросы, касающиеся благоустройству участка, среди которых: какие лучше поставить ворота и можно ли их изготовить своими руками.
Как выбрать оптимальный вариант ворот?
Для того, чтобы выбрать один из вариантов ворот, необходимо узнать о каждой их разновидности по-отдельности. Самыми популярными среди населения считаются распашные и раздвижные конструкции. Каждая из данных типов имеет свои положительные и отрицательные стороны при возведении и дальнейшем использовании.
Распашная конструкция
Фото варианта распашных ворот.
Распашные ворота (книжка) – самая распространенная разновидность ограждения, которую можно увидеть, в основном, на территории частных домов и дачных построек. Она пользуется популярностью, так как для возведения данной конструкции материалы можно подобрать самые доступные, к тому же установить ее своими руками под силу даже новичкам.

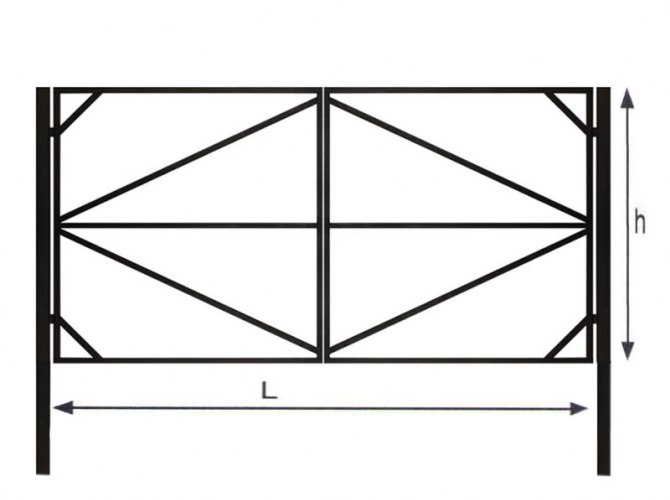

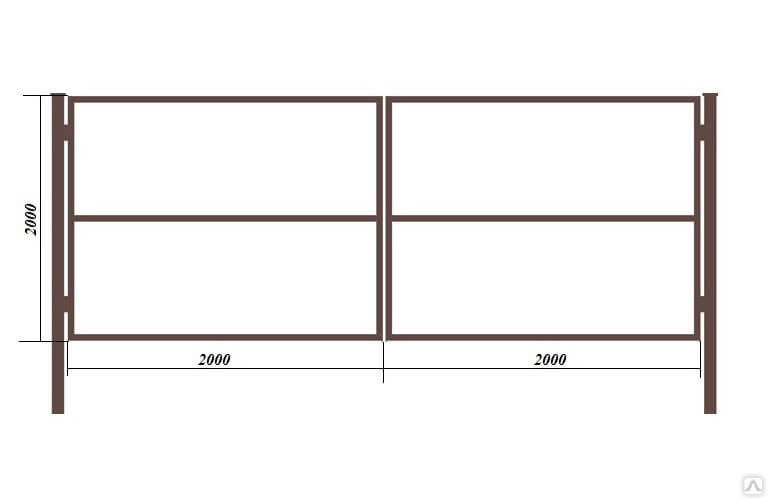

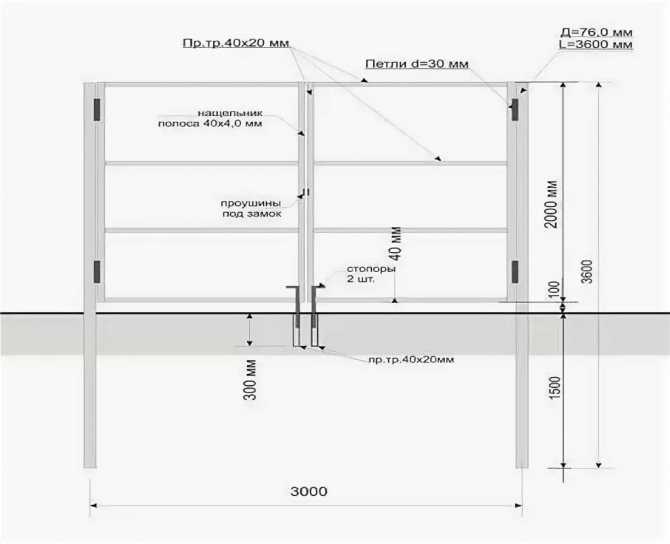

Схема ворот-книжки представляет собой несложный каркас в виде двух или трех столбов, на которые с помощью петель фиксируются створки. В зависимости от того, с какой стороны опор они прикреплены, определяется, вовнутрь или наружу двора будут открываться ворота.
Створки, как правило, выполняются из профильной трубы и внешне выглядят как рамная конструкция, которая может быть обшита различным материалом, таким как дерево или листы из металла. При изготовлении рамы и установке обшивки важно учитывать, что их общий вес не должен получиться слишком большим, так как опорные столбы могут прогнуться, а сами ворота не будут функционировать должным образом.
Главным недостатком в использовании распашной конструкции считается наличие свободного пространства для открытия створок. Особенно неудобно ей пользоваться во время зимнего периода, когда появляется необходимость расчищать снег, чтобы заехать или выехать во двор автотранспорту.
Разновидности раздвижных конструкций
Фото консольных ворот с направляющей балкой, расположенной посередине.
Откатные.
Подвесные откатные.
Раздвижные ворота, которые можно сделать самостоятельно, подразделяются на несколько подвидов: консольные, откатные и подвесные. Последние из перечисленных редко используются в качестве части ограждения, так как их конструкция имеет важную отличительную особенность – створки вешаются сверху, что существенно ограничивает высоту автомашин, которые могут заехать во двор.
Консольные и откатные ворота изготавливаются, в основном, для частных и промышленных территорий.
Для справки! Консольные и откатные ворота обычно устанавливают со встроенным автоматическим механизмом, что позволяет дистанционно ими управлять.
Их конструкции схожи тем, что на опоры вешается одна створка, которая при открытии отъезжает в сторону. Благодаря такой схеме, пространство возле ворот используется самым оптимальным образом.
В отличие от откатной, отличие консольной конструкции в том, что балка, по которой перемещается полотно створки, располагается на каркасе сооружения на разной высоте, в зависимости от предпочтения владельца. Кроме того, она имеет только один столбец-опору.
Такая разновидность ограждения считается самой практичной, но и самой затратной по сравнению с распашными и откатными. Кроме того, установить данный тип ворот своими руками будет достаточно сложно, не имея ранее полученного опыта в строительстве подобных сооружений.
Как сделать распашные ворота?
К любому новому виду постройки, следует отнестись серьезно и с особой тщательностью, и к возведению самой простой разновидности ворот – распашных – тоже.
Для изготовления таких ворот потребуется, прежде всего, определиться с их дизайном, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.
Независимо от выбранного для строительства материала, перед тем, как использовать, его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это древесина, она пропитывается несколькими слоями антисептического раствора, а в случае с металлом – все коррозийные образования зачищаются с помощью наждачной бумаги. Затем материал разрезается на части в соответствии с размерами, указанными на чертеже. После чего можно приступать непосредственно к возведению конструкции.
Установка столбов
Установку распашных ворот следует начинать с возведения опорных столбов. Для этого необходимо поставить разметки, в соответствии с расстояниями в чертеже, и выкопать 2 или 3 скважины, в зависимости от наличия калитки в конструкции. Их глубина, как правило, составляет не более 1 метра.
Для справки! В некоторых проектах калитка предусматривается в одной из створок ворот, поэтому отдельного столба для нее не потребуется. Однако, такая конструкция не совсем удачна, так как дополнительный вес может повлиять на уровень каркаса и его возможное отклонение.
Дно скважин засыпается песком либо щебнем на толщину около 0,1 м и тщательно утрамбовывается. После чего в них устанавливаются опоры строго в вертикальном положении, низ которых иногда обвязывается каркасом из металла, чтобы обеспечить более надежную фиксацию.
Затем опоры заливают бетонирующей смесью до краев ямок и выжидают ее полного застывания. Как правило, процесс затвердевания цемента занимает несколько недель.
Изготовление каркаса и возведение конструкции
Пока фундамент под опорами застывает, можно заняться изготовлением каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего, выполняются из стального профиля, и сваривают между собой, чтобы получилась рама. Также на каркас крепятся определенные перекладины, на которые будет фиксироваться обшивка ворот.
Обшивку можно зафиксировать до того, как повесить раму, либо уже после того, как она будет установлена. Крепится материал на створки с помощью саморезов или заклепок, а сам каркас – на заранее приваренные к опорным столбам мощные петли.
После того, как конструкция установлена, приступают к ее внешней отделке. Ее необходимо обезжирить, если она выполняется из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота вешаются закрывающиеся устройства, а также элементы декора.
Выполняя все вышеуказанные действия по порядку, изготовить распашные железные ворота даже своими руками будет достаточно просто.
К тому же, возведение такого вида конструкции считается наименее затратным, так как материалы для этого можно использовать не только самые дешевые, но и не новые.
Особенности установки откатных ворот
Фото откатной конструкции для дома.
Откатные ворота наиболее распространены на территориях, не подверженных обильным снегопадам и сильному снижению температуры воздуха в зимнее время. Их конструкция выполняется таким образом, что створка при открытии и закрытии движется по швеллеру, вмонтированному в бетонный фундамент.
Для справки! Управляется такой тип ворот, в основном, с помощью автоматического механизма, что позволяет управлять ими дистанционно.
Как и в случае с распашными, начинать возведение откатных ворот следует с разработки эскиза и составления чертежа конструкции с указанием всех размеров. Ширина проема в этом случае обычно составляет не более 4-х метров, а высота должна быть равной основному ограждению.
Кроме того, необходимо заранее подготовить комплектующие, материалы и инструменты для работы.
Самыми оптимальными полотнами для этого считаются профили из металла и листы профнастила, однако, некоторые владельцы приусадебных участков используют в качестве обшивки конструкции деревянный брус или кованые чугунные элементы.
Закладка фундамента
Под установку откатной конструкции, необходимо вырыть траншею согласно ранее обозначенным в чертеже размерам. Копается она с той стороны ворот, куда приходится основная нагрузка, то есть, где будет фиксироваться створка.
Далее дно траншеи покрывается слоями щебня и песка, которые необходимо утрамбовать. После чего в нее устанавливается опалубок, поверх которого укладывается гидроизоляционный материал и каркас из армирующих стальных прутьев.
Затем траншея заливается бетонирующей смесью, и в нее кладется швеллер полками вниз до их полного погружения. Продолжать процесс установки ворот можно будет лишь через несколько недель после закладки фундамента, дождавшись полного высыхания цемента.
Опорами в откатных воротах, как правило, служат кирпичные или бетонные столбы, которые устанавливаются по обычной схеме после затвердевания фундамента.
Соединение рамной конструкции и крепление обшивки
Каркас откатных ворот чаще всего делается из профильной трубы с сечением 60х40 или 60х30 мм. Для установки перемычек потребуются стальные прутья с меньшим сечением. Весь материал следует заранее обработать растворителем, разрезать с помощью болгарки на заготовки необходимого размера и покрасить.
Части профтрубы с большим сечением свариваются между собой по периметру, образовывая рамную конструкцию. После чего устанавливаются на внутреннюю ее часть перемычки посередине и по диагонали, а к нижней части приварить несущую балку.
Внимание! Все места сварки следует отшлифовать, чтобы не было грубых наплывов, покрыть антикоррозийной грунтовкой и краской.
Монтаж обшивки можно выполнить сразу, до того как рама будет закреплена на столбы. Для этого профнастил разрезается на листы и закрепляется на каркасе саморезами или специальными заклепками таким образом, чтобы второй и последующие листы шли немного внахлест предыдущему.
При этом, расстояние между местами крепления не должно быть слишком большим, приблизительно на 1 м2 полотна выходит по 6 фиксаторов.
Установка ворот
Для установки готовой конструкции сначала потребуется выполнить сборку откатного механизма. Для этого каретки насаживаются на монтажную пластину и по отмеченному расстоянию привариваются к швеллеру. На них и на створку с помощью болтов и сварки устанавливаются ролики и уловители, работу которых необходимо сразу проверить.
Чтобы изготовить въездные ворота с автоматическим управлением, следует заранее выбрать подходящий комплект автоматики, учитывая размер и вес всей конструкции. Лучше всего ее монтаж выполнять не самому, а доверить установку специалистам.
Как бы сложна ни казалась на первый взгляд установка металлических или деревянных ворот различных конструкций, выполнить все работы для этого своими руками все же можно.
При этом, сделанное самостоятельно ограждение не только позволит сэкономить на привлечении специалистов, но и принесет бесценный опыт, который может пригодиться в дальнейшем, а также доставит удовольствие от самого процесса.
Как сделать откатные ворота своими руками — чертежи и фото конструкции | Своими руками
Содержание ✓
- ✓ Чертеж-схема 1: Конструкция откатных ворот
- ✓ Фото: Варианты крепления роликов к несущим балкам откатных ворот
- ✓ Альтернатива самодельным воротам?
Сразу в начале статьи оговоримся, что это ворота так называемого «эконом класса», они предназначены для строительства из подручных строительных материалов, из того, что называется «есть под рукой». »
У меня не было цели строить, что ценой половины дома, так что вид может и не очень, но со своей задачей они справляются на твердую пятерку, и обошлись на копейки, что немаловажно пенсионер. Но если средства позволяют заказать новые стройматериалы, арматуру, уголок, швеллеры, фурнитуру и тогда внешний вид будет намного лучше и цена все равно на порядок ниже, чем заказ в специализированной фирме.
Также обратите внимание, что в данной конструкции ворот верхняя опорная балка заложена как один из важных узлов, но можно обойтись и без нее – произвести установку направляющих в ту часть забора, где находится подвижная часть ворот. Ворота будут входить при их открытии, а на дне проложить своеобразный паз, в который будут проходить ролики ворот, которые также будут выполнять роль направляющей, и не давая воротам возможности «ходить».
ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>
Эту канавку можно залить из бетона, а выемкой вверх поставить металлический П-образный профиль. Кстати, в качестве катков при таком варианте можно использовать колеса от тележек, которые возят по пекарне свежеиспеченный хлеб — они подходящего размера, а на своих роликах ролики сделаны из очень прочной и износостойкой резины. Именно так и поступил мой двоюродный брат, для которого по многим причинам ограничение высоты ворот с несущей балкой было неприемлемо, так эти колеса служат ему уже 7 год и следов износа нет вообще, а из-за резины шума и грохота при открытии ворот в разы меньше.
Дачные участки еще с советских времен славились своей миниатюрностью, да и сейчас выкупать для себя огромные участки земли не только где-нибудь в Подмосковье, но и в центральной части России, где цены не такие уж и дорогие, не каждому по карману.
Поэтому многие люди делают то, что должны делать – а это значит охранять каждый метр земли, чтобы что-то вырастить для него, для зимних закатов и заготовок, а то и построить на этих метрах то, что действительно нужно для той же дачи.
Поэтому на самом деле такая обыденная вещь с родом вещь, и надо сказать для многих вполне привычная, как распашные ворота, для дачников непозволительная роскошь — уж слишком они много едят. Единственный выход в этом случае – откатные ворота – конструкция, которую можно сделать своими руками, сэкономив при этом массу полезного места на участке, да еще и солидную экономию.
Материалов для того, чтобы сделать откатные ворота тоже понадобится совсем немного:
- Несколько стоек – как правило, если вы задумаете калитку, то, по всей вероятности, вам понадобится еще одна
- Несущий брус, который будет выполнять роль направляющей, длиной 5-6 метров
- Подшипники еще немного — пара штук
- Ворота – которые легко сварить и изготовить из популярного нынче металлического профиля.
Откатные ворота такой конструкции имеют множество преимуществ, одно из которых заключается в том, что при такой конструкции и ворота, и фундамент под ними могут быть намного меньше, чем в других вариантах – ведь при таком устройстве ворота не имеет значения – закрыты они или наоборот. наоборот, открыть — нагрузка будет та же.
Немаловажен и тот факт, что раздвижная дверь гораздо удобнее обычной. Взять хотя бы зиму — обычные ворота придется расчищать, распашные откроются и без уборки снега, с минимальными усилиями.
Теперь о воротах, о которых я уже упоминал выше — скорее о их необходимости или наоборот, ненужности. Все дело в том, что если подойти к этому процессу рационально и все просчитать заранее, то окажется, что ворота для въезда во двор совершенно не нужны, если у вас откатные ворота – они могут открываться на любую ширину, которая вам нужна. Поэтому в них легко проедет машина и проедет коляска с внуками.
Читайте также: Рулонные и распашные ворота – чертежи и схемы устройства
Такой подход, конечно, больше применим к загородному, дачному дому, где постоянно не живешь — дома мне кажется сделать калитку, хотя бы из эстетических соображений, а в загородном — еще одна возможность сэкономить деньги, и довольно много.
Установка на самодельные раздвижные двери автоматического привода цикла открывания-закрывания тоже не составит большого труда — схем в журналах и интернете полно — причем даже особо интересных, с применением фотоэлементов.
Сначала определитесь с шириной проема. Как правило, ворота используют шириной в три, три с половиной метра – ее обычно хватает для всех нужд, будь то грузоперевозки или проезд автомобиля.
Стойки, на которые вы будете вешать будущие ворота, бетонировать нужно очень аккуратно – не менее одного метра. Пусть вес ворот и не велик, но постоянное их открывание и закрывание может со временем расшатать плохо заполненную конструкцию.
Высоту столбов необходимо сделать обязательно выше используемых для забора столбов, это нужно сделать, чтобы не занижать проезд. Высота стоек должна быть не менее 2,5 метров (иначе обычный УАЗик не проедешь, если сделать из него такой багажник и груз), а на их концах сделать консоль для крепления балки, которая будет для ворот перевозчика.
Эта балка, лучше взять время заранее, и позаботиться о том, чтобы она была съемной — даже если кажется, что все строительство окончено и в дальнейшем ничего доставлять не придется — всегда есть риск, что этого может и не быть. будь дело, к примеру, торф придется доставить, или перегной, а может и дрова для новой, недавно построенной своими руками бани, и еще много всего, ведь хлопот у хозяина всегда хватает. А здесь это будет сделать просто — сняли балку и готово.
Консоли должны, как правило, быть чуть больше двойной толщины забора.
При этом необходимо учитывать полную толщину забора, то есть всю его конструкцию, включающую в себя и толщину металлического профиля, и толщину лаг, к которым он крепится, и другие составляющие его конструкция, включая крепеж и любые декоративные элементы.
Опорные стойки обязательно должны быть установлены на одной линии, и быть одной высоты. Делается это, в первую очередь, для обеспечения строгого выравнивания несущей балки, а значит, и для будущей легкости ворот.
Сначала установите одну опору, и даже если вы следите за установкой следующей, посмотрите уже на нее, так будет проще.
Установите опорную балку поверх консолей, так будет удобнее. Перед установкой балки подвесьте на нее пустую раму той части ворот, которая будет двигаться, а также опорные ролики.
В принципе, многие мои соседи по садовому товариществу под сдвижную раздвижную дверную коробку для удешевления всей схемы использовали разные ненужные конструкции, будь то старые сварные секции с сеткой из рабицы, которые предварительно были сняты и заменены на новый металлический профиль, части собачьего вольера, П. Кто сколько, кто уцелел. Сам сделал рамку из обычного уголка — там часок, но так надежнее, тем более сварка под рукой.
Также, если у вас есть свой сварочный аппарат, то опорные стойки с роликами можно сделать за дополнительный час из обычных подшипников.
В качестве стойки удобнее всего использовать обычный металлический уголок, его размеры рассчитываются по общему весу конструкции ваших откатных ворот.
Вырез на подвеске в самой верхней ее части, как показано на схеме чертежа ворот, предназначен для плавного хода роликовой опоры с опорой на подшипник, без перекосов и перекосов.
Схема 1: Конструкция откатных ворот
Единственным требованием к несущей балке является то, что она должна выдерживать вес подвижной части ворот без изгиба или любой другой возможной деформации. Для этих целей я выбрал трубу диаметром 57 миллиметров. Если в дальнейшем возникнет необходимость расширить ширину ворот, то такую трубу легко найти и нарастить, для этого возьмите трубу меньшего диаметра и состыкуйте ее с трубой 57 мм сваркой, используя первую ( маленькая) как горизонтальная рейка – получится максимально плотно и ровно. После хорошего сварщика даже сварочные швы зачищать не придется.
К углам подвижной рамы откатных ворот металлический профиль крепился с помощью обычных шурупов, которые часто используются при кровельных работах. Сосед сначала прикрепил к раме деревянные лаги и дополнительно укрепил к ним металлические листы ворот калитки.
После этого оставалось только сделать хорошую массивную ручку и замок, а кое-где приукрасить цель конструкции аэрозольным баллончиком того же цвета, что и металлический профиль (мой профиль был цвета Монтеррей, куплен в кровельном магазине, где покупал и кровельные саморезы с головки такого же цвета и там же была куплена и баллончик с краской). И все — откатные ворота готовы.
Фото: Варианты крепления роликов к несущим балкам откатных ворот На заметку мастеру:
Как правильно тонировать ворота?
Примерно раз в год вам придется подкрашивать пятна ржавчины на сварных и кованых воротах, а также на металлических рамах. Лучше всего это делать специализированной краской по металлу. Сначала удалите рыхлую ржавчину и отслоившиеся кусочки старой краски, пройдитесь по зачищенному месту наждачной бумагой и обезжирьте растворителем. После этого можно наносить краску лучше в два слоя. Окрашивать следует при температуре +8…+25 «С.
Подождите 4 часа, пока высохнет первый слой, и только после этого наносите второй. При двухслойном покрытии расход краски составляет примерно 1 л на 5 м2.
Какие ворота лучше — откатные или распашные?
Однозначного ответа на этот вопрос до сих пор нет – все зависит от предпочтений заказчика и пространства вокруг проема. Выдвижные конструкции экономят место перед воротами. Распашные удобны тем, что их можно установить практически в любой корпус и открывать как внутрь, так и наружу. Особенностью качественных ворот, как откатных, так и распашных, является полное отсутствие видимых и доступных снаружи креплений. Это надежно и безопасно, так как ворота невозможно демонтировать снаружи. Это также эстетично. Что касается управления, то оно может быть ручным или автоматическим. Современная тенденция такова, что в большинстве случаев ворота устанавливаются сразу с автоматикой. При этом делают так, что с одного пульта управляются и входные, и гаражные ворота.
Имеет ли значение размер ворот?
Да, если говорить о цене, то чем они шире и выше, тем дороже.
И не только дороже, но и тяжелее, да и вес влияет на выбор автоматики — для управления «тяжеловесом» требуется более мощное и дорогое оборудование. Некоторые компании накладывают ограничения на размеры своих ворот, например, они должны быть не выше 3 м и не шире 5 м, но крупные производители готовы выполнить любой заказ, и в их практике есть уникальные случаи, когда створка высота достигает 5 м, а ширина 7 м. Чтобы не терять время зря, сразу спрашивайте, нет ли у продавца каких-либо ограничений для покупателя.
Ворота-конструктор: собери сам
На рынке есть такое предложение — вы делаете проем под указанные производителем размеры (в данном случае дается только два варианта высоты и ширины полотна), после чего получаете автоматические откатные ворота и собираете их на месте самостоятельно. Это будет стоить немного дешевле, чем установка у продавца, но высок риск что-то испортить — в итоге можно заплатить дважды.
Альтернатива самодельным воротам?
В том, что автомобиль не является роскошью, сегодня убеждать владельцев загородных домов не приходится.
Поэтому, обустраивая загородный участок, необходимо создать условия для удобного въезда и надежной стоянки автомобиля, и, конечно же, конструкцию ворот – как въездных, так и гаражных.
Чаще всего в качестве въездных ворот на участке используют распашные конструкции. Это традиционный тип ворот, который и сегодня популярен благодаря надежности, невысокой цене, простоте монтажа и богатству конструктивных особенностей. Кроме того, проверенная временем конструкция сегодня, как правило, оснащена электроприводом, а воротами можно управлять дистанционно, не выходя из автомобиля.
Однако есть у распашных ворот и определенные недостатки: сильные порывы ветра могут внезапно открыть створки; при больших снегопадах пространство перед воротами придется расчищать перед каждым открытием; для удобства использования требуется много свободного места. Для автоматики распашных ворот требуется два привода, и чаще всего они рвут ворота внутрь, поэтому нужно убедиться, что на площадке достаточно места для открывающихся створок.
Вдоль забора
Самый надежный вид уличных ворот – откатная конструкция. При открытии дверное полотно перемещается влево или вправо по внутренней стороне ограждения, полностью освобождая проем для проезда автомобиля.
Самая распространенная конструкция откатных ворот – рельсовая. Вдоль проема на уровне земли укладывается рельс, на него на роликах устанавливается полотнище ворот, поверх столба два ролика удерживают ворота в вертикальном положении, и ворота катятся по рельсам. Для установки таких ворот необходим фундамент, где будут располагаться опорные ролики. Второй распространенный тип откатных ворот – консольные. У них нет рельсов. Панель консольных откатных ворот нависает над проемом, иногда на высоте около 10 см от земли, и благодаря этому даже во время снегопадов они сохраняют свою работоспособность и подвижность.
Сложенный
Наиболее популярны среди гаражных ворот использование секционных конструкций. Полотно таких ворот собирается из стальных профилей, внутри заполненных пенополистиролом или пенополиуретаном.
Секции соединяются между собой при помощи шарнирных петель. В открытом состоянии полотно поднимается по направляющим вертикально вверх и располагается под самым потолком гаража. Пространство гаража используется максимально полно, кроме того, в него легко въехать и выйти. В данном случае конфигурация открытия не имеет значения. Плавный и бесшумный ход обеспечивает система торсионных или тяговых пружин, тросов и ходовых роликов.
Въездными и гаражными воротами можно управлять с одного двухканального пульта дистанционного управления.
Свернуть или увеличить
В последнее время получили распространение еще 2 вида гаражных ворот – подъемно-откидные и распашные. Первые выполнены из цельной металлической панели, которая подвешена на подъемно-поворотном механизме. Достаточно нажать на кнопку, и полотно плавно поднимется, повернется параллельно земле и скользнет под крышу.
Рулонные (роллетные) ворота собираются из алюминиевых или стальных ламелей, они соединяются между собой шарнирным соединением и образуют гибкую оболочковую конструкцию, которая поставляется в готовом виде намотанной на специальный вал.
Функции управления
Основой системы автоматики ворот является электромеханический привод. Он содержит блок управления, тяговый механизм и электродвигатель.
Современные приводы оснащены системой контроля безопасности. Эта система по сигналам от множества датчиков блокирует движение дверного полотна в случае появления в проеме постороннего крупного предмета или живого существа, а также при попытке взлома. На случай, если вдруг отключится электричество, в конструкции привода предусмотрен механизм ручной разблокировки, который позволит открывать и закрывать ворота самостоятельно.
В гараже или доме устанавливается внутренний выключатель, на дисплее которого отображается состояние ворот (закрыты или нет). Эта «домашняя защита» позволяет временно отключить накопитель изнутри. Открыть гаражные ворота с помощью электропривода практически невозможно. Рейка противовеса установлена в центре задней перемычки (расположена под потолком), а тяговый механизм привода соединен с верхней панелью.
При попытке поднять отвал снизу с помощью ломовой тяги начинает упираться в рельс. Кроме того, при намеке на взлом подъемный механизм автоматически блокируется.
Подписывайтесь на обновления в наших группах и делитесь.
Давайте дружить!
СОБИРАТЬ СВОИМИ РУКАМИ — КАК СДЕЛАТЬ БАЛАНСНЫЕ И РОЛИКОВЫЕ ДВЕРИ С ПАНЕЛЬЮ | Своими руками
Содержание ✓
- ✓ Как сделать распашные ворота из профнастила своими руками — инструкция, чертеж и фото
- ✓ Как сделать раздвижные (раздвижные, раздвижные) ворота своими руками
- ✓ Нюансы, которые необходимо учитывать при монтаже и установке откатных, откатных ворот
- ✓ Откатные ворота своими руками – видео от А до Я
В этой статье мы попытаемся ответить на три вопроса:
Какие там ворота?
Какие ворота вам нужны и подойдут лучше всего?
Как построить и установить ворота самостоятельно?
Когда речь заходит о самостоятельном изготовлении ворот и ворот, всегда вспоминается фраза из американского фильма «Странно, бункер бетонный, а дверь деревянная.
.» — а тут — можно сделать замечательную, высокую -качественный и красивый забор своими руками, но на калитку или ворота не хватает ни сил, ни денег и весь труд идет насмарку.
ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>
В случае с воротами калитка является самой сложной частью ограждения дома. Если забор стоит на месте, то эти части забора подвижны, так как используются постоянно, поэтому на первый план выходят их качества, заложенные самостоятельным строительством, как долговечность, прочность и удобство.
И калитка, и калитка обычно изготавливаются из металла и дерева – других материалов для их сборки и установки пока не придумали.
Типы ворот — какие бывают ворота?
От правильного выбора типа ворот зависит удобство пользования ими на даче, участке, в доме.
Наиболее распространенная конструкция конструкции ворот проста: 2 створки на шарнирах.
В сложных конструкциях ворот дверного полотна может быть уже несколько, как и проходов.
Есть также рольставни, рольставни и откатные ворота с электроприводом
Помимо своей основной функции и своей роли ворота выполняют еще и чисто декоративные функции. Красиво и умело сделанные своими руками ворота помогут вам преобразить внешний вид вашего участка или загородного дома.
Распашные ворота.
Этот тип ворот устанавливается почти у половины дачников, владельцев загородных коттеджей и т.п. Их конструкция достаточно проста — они, как уже говорилось выше, состоят из двух ворот с петлевыми навесами для открывания их наружу или внутрь двора и состоят из несущих рам и декоративной накладки. Облицовку распашных ворот можно сделать из любого материала – все зависит от ваших вкусовых предпочтений и дизайна дачи, участка, и стройматериалов, из которых сделан забор – чтобы не было диссонанса. Для облицовки распашных ворот подходят и сэндвич-панели, и профнастил, и оцинкованное железо, кованые металлические решетки и тому подобное.
Главное неудобство распашных ворот в том, что для их открытия может потребоваться слишком много места, которого так не хватает на наших крохотных дачных участках.
Поэтому при установке распашных ворот заранее подумайте, не помешает ли им какое-нибудь фруктовое дерево, которое так ценит ваша хозяйка. В остальном они просты, дешевы в изготовлении и даже при сборке своими руками не требуют от домашнего мастера особых навыков в строительстве.
Распашные ворота, несмотря на всю простоту конструкции, все же обладают некоторой респектабельностью – и если применить к ним несколько дизайнерских решений, то получится красиво, недорого и непохоже на другие. В последнее время все чаще можно увидеть кованые ворота или сделанные со сварочными работами — здесь можно дать дизайну волю и сделать эскиз для того, кто будет заниматься их изготовлением — например мой сосед заказал ворота с его инициалы.
Старые добрые и добрые распашные ворота и модернизации легко подвергаются, время не стоит на месте. Поэтому вы всегда можете оснастить их автоматическим приводом для их открывания и закрывания. Стоит, кстати, не так дорого, а удобства для хозяина дома добавит немало.
Как сделать распашные ворота из профнастила своими руками – инструкция, чертеж и фото
Для того чтобы сделать распашные ворота самостоятельно, вам потребуются следующие инструменты и строительные материалы:
- Листовой гофрокартон.
- Петли (навесы) — 4 шт.
- Отвертка (дрель)
- Саморезы
- Битый кирпич, камень
- Цемент
- Песок
- Лопата
- Трубы (металлические).
- Болгарский
- Сварочный аппарат
- Кисти и краски.
Изготовление распашных ворот
Первоначальную разметку делаем в том месте, где будем производить установку ворот. Рытье 2-х котлованов 80-90 сантиметров в глубину и полметра в ширину, он предназначен для будущих опор для ворот.
Для опор будем использовать металлические трубы (отрезок трубы берите по весу и весу ворот).
Готовим раствор из бетона (все о растворах читайте здесь), устанавливаем трубы в ямы, закрепляем и заливаем бетонным раствором.
Раствор в земляных ямах сохнет дольше обычного, поэтому подождите не менее 24 часов.
Соберите каркас ворот из маленьких труб и заварите конструкцию. По углам будущего несущего каркаса ворот вмонтируйте треугольные уголки (подходят на 3 миллиметра). Для этого необходима большая прочность конструкции ворот. Запорные узлы можно сделать из оставшихся обрезков труб и фитингов – их нужно приварить к верху и низу несущего каркаса ворот.
С другой стороны рамы ворот к ограждениям приварены петли. Вторая половина навесов варится к забетонированным столбам.
На следующем этапе прикрепите профнастил к несущей раме ворот саморезами.
Все — распашные ворота своими руками готовы, осталось только покрасить столбы, чтобы придать им свежести и избежать коррозии — ведь для таких самодельных ворот, как правило, используют старые трубы…

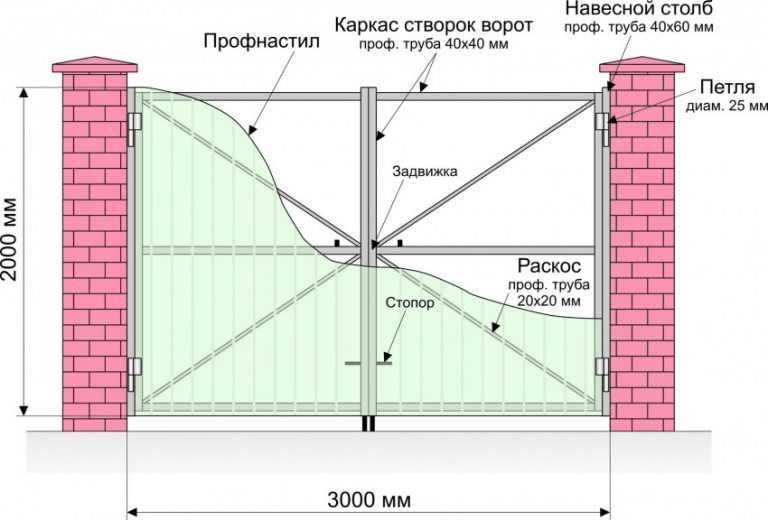

Фото 2 — Каркас ворот и обшивка
Фото 3.

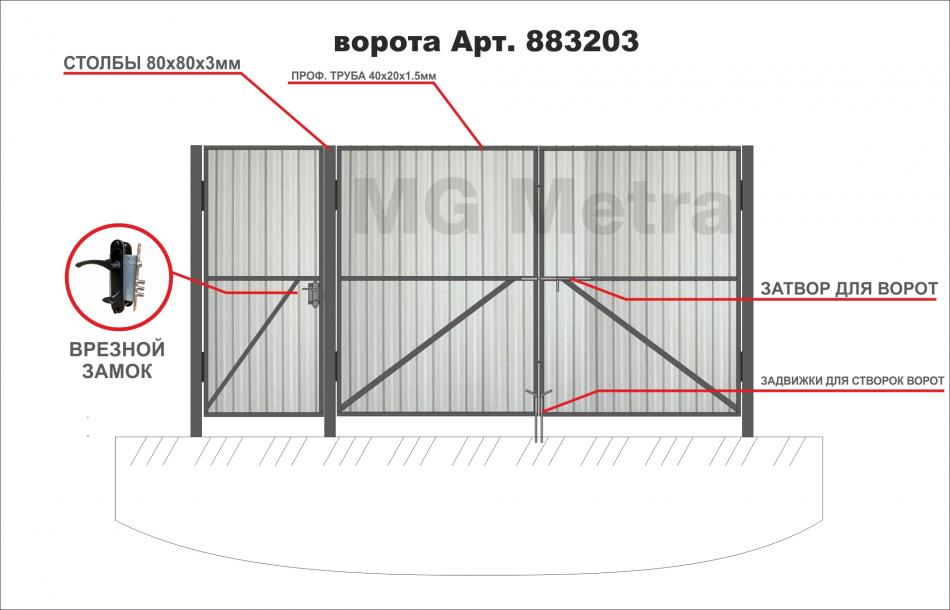

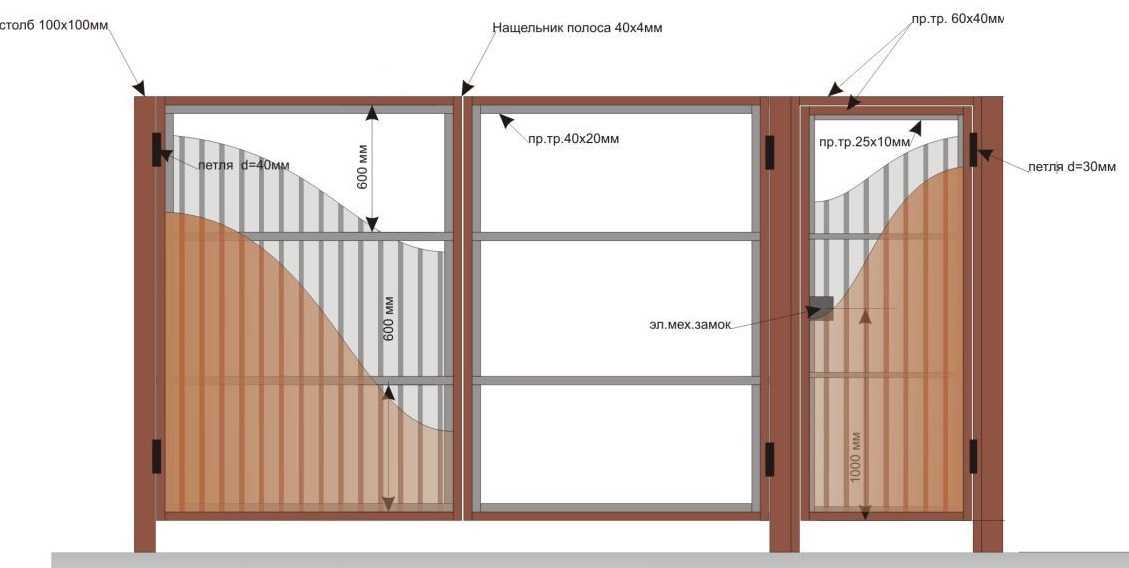

Конструкция ворот и калитки с двусторонней обшивкой профнастилом
Что нужно знать при установке распашных ворот — нюансы монтажа
Перед установкой своими руками распашные ворота Заранее убедитесь в ровности покрытия, на которое будет приходиться угол открывания ворот.
Поскольку большинство домашних мастеров изготавливают распашные ворота, открывающиеся в обе стороны, имейте в виду, что срок службы тех ворот, которые открываются «от себя» (из дома на улицу), дольше и открываются удобнее. Такие ворота труднее взломать со стороны улицы — ведь усилие, приложенное против открывания ворот, потребуется гораздо больше, чем такое же ломающее усилие, направленное на взламывание ворот «по пути» — и в этом случае дорога происходит каждую минуту. Да и по соблюдению техники пожарной безопасности такие ворота соответствуют больше.
Раздвижные ворота
Раздвижные или раздвижные ворота также пользуются популярностью у наших владельцев.
По сути, это не что иное, как цельная панель на роликовом основании, которая скользит по ограждению. Главным преимуществом откатных (раздвижных) ворот является экономия места по сравнению с такими же распашными воротами.
По своей конструкции раздвижные (раздвижные) ворота очень похожи на раздвижные межкомнатные двери. Они очень легко передвигаются, так как не касаются земли и их сопротивление минимально. У меня жена на 6 месяце беременности легко справлялась с такими гаражными воротами.
Еще один плюс откатных ворот в том, что при подметании ворот зимой раскачивающийся снег придется сгребать, а с откатными воротами этого делать не придется — они откроются так же легко, как и летом.
Откатные ворота облицованы тем же материалом, что и остальная часть забора или остальной части дома.
В отличие от распашных, откатные ворота, оснащенные автоматикой и различными приводами для открывания и закрывания, не редкость.
Эти приводы, как правило, всепогодные и в случае поломки автомата откатные (сдвижные) ворота можно легко открыть самостоятельно.
Также часто можно увидеть на откатных воротах и фотоэлементы, сигнализирующие о том, что ворота закрыты, если машина не успела проехать.
Как сделать раздвижные (раздвижные, раздвижные) ворота своими руками
Ширина таких ворот варьируется от 2,5 до 3,5 метров. Как вы сами понимаете, это делается для въезда как легковых, так и грузовых автомобилей. Если вы уверены, что грузовики к вам не приедут, сделайте ворота меньшего размера. Я сделал ворота, когда только строил дом для отдыха, поэтому я сделал дверной проем немного больше и, поверьте, ни разу не пожалел об этом.
Сосед по даче нашел другой выход из ситуации — крупногабаритные ворота не давали ему места, и он просто сделал одну из секций забора съемной — ее вешают на замковые навесы и снимают на всякий случай необходимости, и в его раздвижные ворота легко проезжает машина.
Ворота возле ворот тоже сделайте побольше — рекомендую не меньше метра в ширину — это облегчит вам проход, например новая мебель через него.
Прочность и срок службы откатных ворот не в последнюю очередь зависят от фундамента под опоры. Фундаменты под опорные столбы необходимо закладывать на глубину не менее полуметра (лучше метра), шурфы засыпать щебнем, утрамбовать (иногда встык) и залить бетоном.
С внутренней стороны дверного полотна установить замки (ригели, защелки и т.п.) и оборудовать их упорами. Вы также можете применить пружинные зажимы, чтобы двери не открывались и не закрывались сами по себе.
Фото 5. Чертеж-схема откатных (откатных ворот)
- 1.Крышка верхняя
- 2. Вариант пошива:
- Глухой под профнастил (1, 2 доб.)
- Комбинированный, профилированный + ступенчатый
- Шаг за шагом (тр. 15х15х1,5 с шагом 150 миллиметров)
- Прошивка под дерево
- Ковка
- 3. Стойка стойки
- 4. Поддержка видео-2шт.
- 5. Каркас ворот
- 6. Ролик опорный -2шт.
- 7. Закладная яма
- 8. Привод ворот электромеханический
- 9. Складные ролики, привод, опора стойки
- 10. Стойка
- 11. Дно ловителя
- 12. Приямок под опорный столб
- 13. Опорная стойка
- 14. Стойка опорная
Закладная ямаПростейшая створка для откатных ворот состоит из опорной стойки, защелки и пружины.
Сама стойка может быть изготовлена из трубы с заранее вырезанным разрезом по диагонали. Также в верхней части стойки укрепите металлическую защелку покрепче – в этом случае при открывании ворот их нижняя часть фиксируется зубьями защелки.
Для удержания ворот в закрытом положении можно установить пару болтов из арматуры, которые предварительно крепятся в створках — они будут входить в трубы чуть большего диаметра, которые опять же предварительно -замуровать цементным раствором к дороге или двору. Также можно использовать для удержания ворот в закрытом состоянии специальный ограничитель, закрепленный посередине входа.
Сама рама у ворот обычно может быть изготовлена из деревянных брусков от 50 до 100 миллиметров.
Для соединения их в углах используют одинарный шип, затем конструкция створок для прочности скрепляется диагональю.
Соберите каркас рамы на земле, смонтируйте и прикрепите перед фиксацией ящика. Через деревянные вкладыши-накладки прикрепите петли к столбам-опорам. В каменные столбы вмонтируйте для этих целей деревянный стопор.
После этого (навес из несущих рам ворот) можно сделать обрешетку. Здесь выбирайте из того материала, который либо доступен по финансам, либо есть в наличии, либо при работе с которым у вас больше опыта своими руками. Как правило, при изготовлении обрешетки для ворот чаще всего используют сетку (раньше больше использовали металлическую — сейчас стали использовать и пластиковые строительные сетки — подробнее о них читайте здесь — Строительство с пластиковой сеткой, забором, асбоцементом плиты, доски
Между землей и створками откатных ворот должен быть зазор, сделайте его побольше — 12 или даже 15 сантиметров — в этом случае снег не будет мешать вам открыть ворота.
Металлический каркас калитки изготовлен из стальных уголков. Сама обрешетка из проволоки, арматуры, металлической сетки.
Нюансы, которые необходимо учитывать при монтаже и установке откатных, откатных ворот
Заранее рассчитайте необходимую ширину проезда – откатным воротам для полного открывания требуется пространство, равное их ширине – иногда это много, и есть не так уж и мало случаев, когда раздвижные, откатные ворота не открываются сразу после установки из-за неправильного расчета — знаю из практики исправляли эту ситуацию уже несколько раз — некоторые граждане ближнего зарубежья старались для владельцев, которые пытались сэкономить на установке ворота.
Иногда створки ворот делают шире изначально — помните, один раз, а ходить будете каждый день! И тогда всегда есть вариант, что, например, купить машину с другими габаритами — не переделывать в этом случае ворота лишний раз.
И ограждение, и сами откатные ворота ни в коем случае не должны иметь никаких отклонений ни по горизонтали, ни по вертикали.
Если опять же забор и ворота делают «гости России», следите за этим очень внимательно — иначе пострадаете от вскрытия ворот.
При изготовлении откатных, откатных ворот своими руками внимательно подойдите к качеству роликов, на которых они будут откатываться при открытии и закрытии, покупайте их, предварительно тщательно рассчитав вес изготовленных ворот. Исходя из этого, не делайте очень тяжелые ворота, например, цельнометаллические – при сборке и изготовлении ворот все время старайтесь максимально упростить конструкцию. Надежность от этого не пострадает, а вот на автоматике для более легких ворот сэкономите (меньше шансов сломаться) и ролики не будут слишком часто стираться. А «летучий лом» в виде, например, пьяного водителя не остановит все равно даже самые тяжелые раздвижные двери.
Примечание: Автоматика ворот в мороз
В мороз техника может дать сбой. Заявленная минимальная температура, которую он способен выдержать, составляет -25 градусов.
На практике при -30 С автоматика тоже работает, но вот дальше проблемы: замедление или полный выход из строя оборудования.
Некоторые итальянские производители предлагают покупателям оборудовать приводы системой обогрева, но подогрев линейных приводов есть только у нашей компании.
Пространство линейного привода очень ограничено, поэтому вставить в него что-то лишнее — довольно кропотливая работа.
При оснащении ворот автоматикой вы получаете техническое задание от фирмы и выполняете подготовительные работы (можно поручить их производителю, но дешевле выйдете сами) и схему подключения. Использование этой опции позволяет технике работать в штатном режиме даже при -35°С.
ПРИМЕЧАНИЕ: Ремонт и обслуживание откатных ворот
Все больше владельцев загородных домов отдают предпочтение откатным въездным воротам. Такая конструкция удобнее и безопаснее, но иногда ломается. Разговор о ремонте и обслуживании откатных ворот
Механизм консольных ворот сконструирован таким образом, чтобы максимально противостоять атмосферным воздействиям.
Ведущие тележки закрыты от осадков и пыли, ролики изготовлены из нержавеющей стали и снабжены подшипниками качения, электропривод заключен в водонепроницаемый корпус. Благодаря отсутствию фиксированной нижней рейки в проеме ворота легко открываются даже после снегопада. Причиной разрушения конструкции обычно являются ошибки при монтаже или экстремальные нагрузки.
Самая распространенная проблема — полотно в закрытом состоянии перестает попадать в ловушку. Как правило, причина кроется в смещении (крене) основания ворот. Увы, даже массивный бетонный блок, уложенный ниже глубины промерзания грунта, может незначительно изменить положение под воздействием морозного пучения. Иногда это случается после многолетней эксплуатации — после особо дождливой осени и суровой зимы. Зафиксировать ворота иногда удается, регулируя положение роликовых площадок с помощью шайб. Если это поможет только на короткое время, то необходимо будет усилить фундамент – выкопать котлован и залить бетоном, обязательно соединив новую и старую части основания арматурными шпильками.
Вы также можете использовать винтовые сваи, что сократит объем земляных и бетонных работ.
Иногда полотно перестает попадать в ловушки по другой причине: его деформировало порывом ветра при открытии или закрытии. Для ремонта часто приходится переваривать раму, а то и менять несущую балку. Вообще, в регионах и местностях с сильным ветром лучше устанавливать решетчатое полотно.
Временный выход из строя привода или поломка механизма часто происходит в холодное время года. Конструкция не боится рыхлого снега, но не включайте привод, если у ворот образовался сугроб или сугроб. Функция обнаружения препятствий не даст сгореть электродвигателю, но в результате аварийной остановки электромеханические концевые выключатели могут выйти из строя, и тогда для их настройки необходимо вызывать сервисного мастера.
Серьезную поломку может вызвать наледь на рейке привода, которая монтируется открыто — на вкладыше на лопасти. И хотя смазывать инструкцией запрещено (в смазке нуждаются только верхние направляющие ролики), многие пользователи с приходом зимы наносят на эту деталь слой литола или аналогичного состава для предотвращения обледенения.
Однако весной рельс нужно тщательно протирать, иначе он покроется пылью и грязью, работая как абразив.
Подшипники платформ очень прочные, однако иногда они выходят из строя, и тогда лезвие начинает скрежетать при движении. Заменить тележки несложно (правда, для этого требуется снять полотно), но если производитель прекратил выпуск продукции необходимого размера, придется менять несущую балку.
В заключение отметим, что раз в 2-3 года стоит вызывать специалиста для обслуживания ворот, которое включает в себя проверку всех подвижных элементов конструкции, регулировку и подтяжку креплений стоек, а также контактные группы блока питания. Р
НАГРЕВАТЕЛЬНЫЙ КОМПРЕСС
Поставляемые на наш рынок приводы ведущих производителей (Somfy, Came, Nice и др.) рассчитаны на работу при низких температурах (обычно до -20°С, а некоторые до -30°С). С и даже -40°С). И все же на морозе смазка в редукторе густеет, привод подвергается повышенным нагрузкам и выдает гораздо более быстрый ресурс.
Иногда внутри корпуса образуется конденсат, что вызывает сбои в работе автоматики.
Если вы планируете эксплуатировать привод зимой, то целесообразно оснастить его системой обогрева, состоящей из ТЭНа и терморегулятора (цена за комплект от Д тыс. руб.). Нагреватель представляет собой гибкую ленту с пружинными креплениями, которая легко подстраивается под размер и форму корпуса привода; он должен быть установлен таким образом, чтобы обеспечивать нагрев коробки передач. Термостат настроен на включение при снижении температуры воздуха до -5…-10°С и автоматическое отключение обогрева при повышении температуры корпуса редуктора до +5…+10°С. Потребляемая системой мощность не превышает 100 Вт.
© Автор: Григорьев В.
Откатные ворота своими руками — видео от А до Я
Откатные ворота своими руками. От А до Я по всем правилам. Я СНЯЛ ЕЩЕ ДВЕ ЧАСТИ об этих воротах.
Посмотреть это видео на YouTube
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.
