Разводка труб отопления в частном доме: схемы

Конструирование отопительных систем – задача не из легких, для этого требуются соответствующие знания и навыки. Тем не менее хозяевам небольших частных домов вполне по силам решить такую задачу, если потратить некоторое время и разобраться в вопросе, а после еще проконсультироваться со специалистом – проектировщиком. Кто, как не вы сможет нарисовать работоспособную схему, где учтены все ваши пожелания и нюансы прокладки труб? В данном материале пойдет речь о том, какая бывает разводка труб отопления в частном доме и как она правильно выполняется.

Классификация отопительных систем

На самом деле схем трубной разводки отопления существует бесчисленное множество, поскольку каждая из них разрабатывается под индивидуальные конкретные условия. Но при этом схемы строятся по определенным принципам, по которым их можно классифицировать.

Когда магистральные трубопроводы с теплоносителем установлены вертикально (стояки), а радиаторы подключаются к ним горизонтальными подводками, то подобные схемы разводки труб считаются вертикальными. Они применяются, как правило, в многоквартирных жилых домах с централизованной системой теплоснабжения и редко используется в частном строительстве.

Схема, в которой подающий и обратный коллекторы проложены горизонтально, имеет соответственное название. В этих системах существует три способа разводки:

  • верхняя;
  • нижняя;
  • смешанная.

В первом варианте подача и обратка монтируются под потолком последнего этажа, а к радиаторам делаются опуски. При нижней разводке оба коллектора прокладываются в подвале, цокольном этаже или над полом первого этажа. Смешанная схема разводки отопления предусматривает установку подающей магистрали на чердаке, а обратной – в подвале. Один из самых распространенных видов смешанной разводки, используемых в загородных домах, – это схема с общими вертикальными стояками, от которых на каждом этаже отходят горизонтальные ветви.

По способу присоединения батарей системы бывают одно – и двухтрубными. В первом случае все радиаторные подводки подключаются к одной магистрали, которая может проходить как горизонтально по полу (ленинградка), так и вертикально с проходом через перекрытия (стояки). Однако, при таком способе подсоединения каждый последующий отопительный прибор получает все более охлажденный теплоноситель, из-за чего приходится наращивать его тепловую мощность. Выходит, что сэкономив на трубах, мы тратим средства на дополнительные секции радиаторов. По этой причине подобные варианты разводки труб не слишком популярны, сфера их применения – небольшие одноэтажные дома на 3—5 комнат площадью до 100 м2.

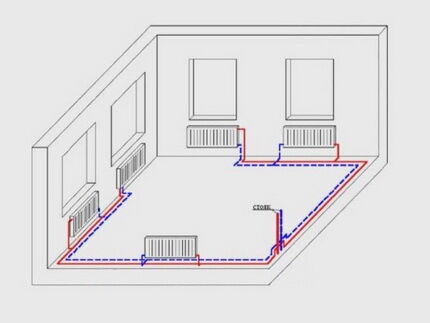

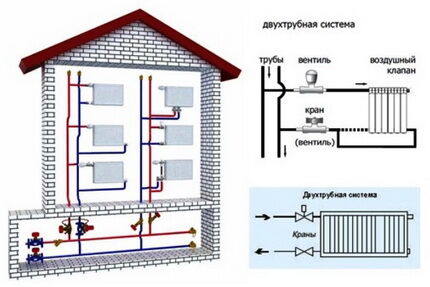

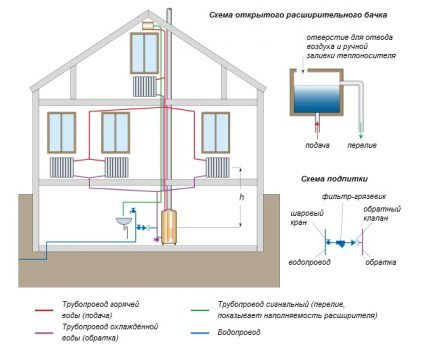

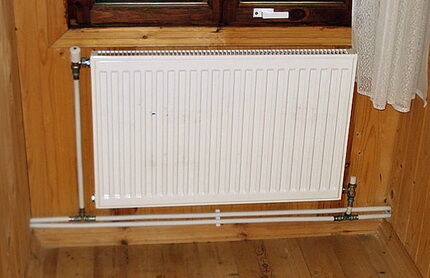

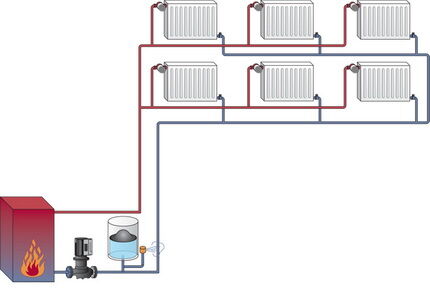

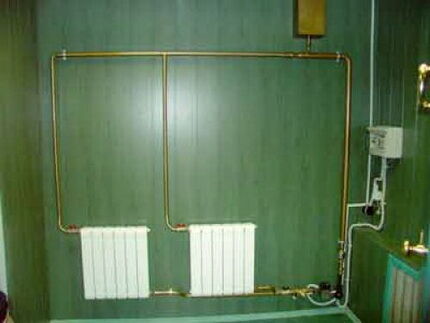

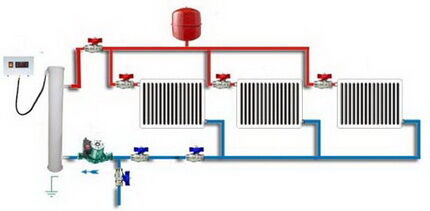

Двухтрубная схема более практична и хорошо поддается регулировке. Здесь вход радиатора подключается к подающему коллектору, а выход – к обратному, по всем помещениям проходит 2 трубы. Идеальный вариант двухтрубной схемы – это когда в системе организовано попутное движение теплоносителя, то есть, вода в подающей и обратной магистрали движется в одном направлении. Тогда от каждой батареи до котельной установки теплоноситель проходит одинаковое расстояние, что является идеальным вариантом в плане гидравлики и балансировки системы.

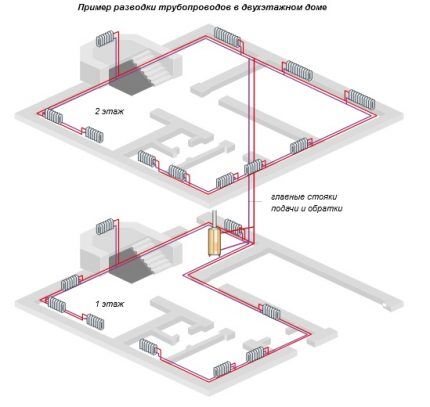

В частных домах лучше устанавливать двухтрубную систему  с горизонтальными ветвями. В зданиях с двумя и более этажами применяется разводка труб от котла с помощью вертикальных стояков, к которым подсоединяются ветви над каждым перекрытием.

В современном домостроительстве, где зачастую внедряются новые технические решения, появившиеся в сфере обогрева зданий, принято организовывать принудительное движение воды в системе. С этой целью в ней устанавливается циркуляционный насос, а то и несколько, — по одному на каждую ветвь. Такая схема работает очень эффективно, но, в то же время целиком зависит от наличия электроэнергии. Вследствие этого по сей день во многих случаях остается актуальной система отопления без насоса, где работает принцип конвекции. Нагретый теплоноситель с меньшей плотностью стремится подняться от котла вверх, вытесняя более тяжелую охлажденную воду, идущую от радиаторов.

Главное достоинство самотечных сетей – энергонезависимость, благодаря чему они находят свое место в домах, расположенных в отдаленных районах с ненадежным электроснабжением. Но схема имеет и свои недостатки:

  • из-за малой скорости движения воды в трубопроводах может скапливаться воздух. Чтобы его удалять, в самой верхней точке системы надо установить открытый расширительный бак, сообщающийся с атмосферой. Современные мембранные баки здесь не подойдут;
  • чтобы обеспечить подачу необходимого количества тепла в помещения, диаметр труб должен быть гораздо больше, чем в сетях с циркуляционным насосом. Это влечет за собой удорожание проекта в целом.

Важно! В самой высокой точке системы с принудительной циркуляцией необходимо устанавливать устройство для выпуска воздуха.

Рекомендации по прокладке труб отопления

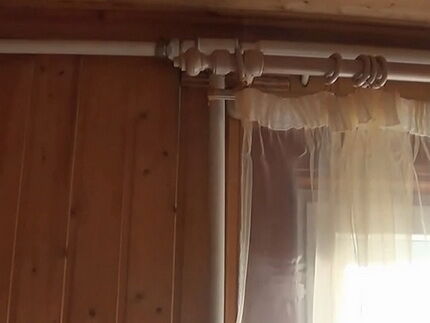

Монтаж магистральных трубопроводов в помещениях осуществляется открытым и скрытым способом. Открытая прокладка подразумевает крепление труб к строительным конструкциям, чаще всего стенам, и обходится дешевле всего. Вариантов скрытого монтажа несколько:

  • прокладка труб в стяжке пола;
  • закладывание труб в стробы, проделанные в материале стены;
  • крепление коллекторов к стенам или в нишах за отделкой из гипсокартона или других материалов;
  • прокладка магистралей за подвесным потолком.

Последние 2 варианта выполняются трубами из любых материалов, единственная рекомендация – обеспечить доступ к ним, чтобы в случае аварии не пришлось разрушать весь отделочный материал. Что же касается замоноличивания магистралей в стяжку или стену, то для этой цели пригодны изделия из металлопластика, металла сшитого полиэтилена. Когда планируется разводка труб в полу, надо обязательно утеплить основание под ними, иначе часть тепла уйдет в подвал или просто в землю. Если же это сделать невозможно, то трубопроводы надо покрыть теплоизоляционным слоем толщиной не менее 20 мм.

При замоноличивании металлопластика в стяжку или в стену не стоит вмуровывать туда соединения на фитингах, особенно – разборных. Это чревато протечками, в результате чего отсыреет вся стена. Скрытая разводка отопления полипропиленовыми трубами производится только под гипсокартонные конструкции, закладывать их в стяжку не рекомендуется категорически.

Заключение

Выполнить разводку отопления в своем доме не столь уж сложно, если следовать определенным правилам, при этом пользуясь доступной литературой. Готовую схему стоит обсудить с профессионалами, они помогут выявить все ошибки и недостатки, которые в ней обязательно будут.

Отопление в частном доме – схемы и процесс создания

Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.

Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.

Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.

Из чего состоит

В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.

  • Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
  • Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
  • Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.
  • Радиаторы – передают энергию воздуху.
  • Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
  • Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.
  • Фильтр очистки – небольшой обязательный элемент.

Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

  • Краны шаровые – два режима работы «открыл-закрыл».
  • Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
  • Клапаны дух-трех-ходовые – автоматические регуляторы потока.

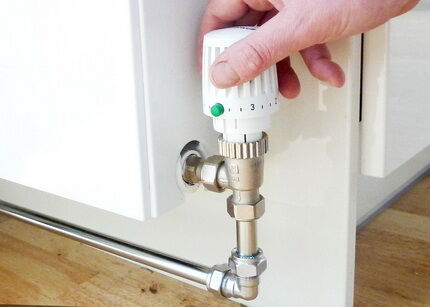

  • Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
  • Краны Маевского – ручные воздухоотводчики, для спуска воздуха.

Чем топить

Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.

  • Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.
  • Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
  • Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
  • Пеллеты – «автоматизированые дрова», удобней, но дорого.
  • Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.

Подробней, чем лучше топить дом можно прочитать здесь…

Какой котел поставить

Какая мощность отопления будет в самый раз?

  • С электрическим понятно – сколько разрешит энергонадзор, столько и поставим. Котел скорее всего будет в качестве резервного (или ночного) теплогенератора.
  • С твердотопливным все просто, — если строить для себя, то можно взять в запас двойную–тройную мощность – тогда реже топить, можно в режиме тления, быстрее нагреть буфер, быстрее прогреть дом.
  • Но с мощностью газового автоматизированного не стоит сильно перебарщивать, так как слишком мощный агрегат будет работать во вредном режиме с частыми остановками. Лучше взять с запасом мощности 20% от расчетных теплопотерь.

Не считаем теплопотери

Точный расчет теплопотерь частного дома может произвести только научно-исследовательская организация. Влияют множество факторов, например, площадь освещаемой солнцем стены и угол ее расположения к солнцу…. На практике, владельцу дома такие данные вообще не нужны.

Точность подбора мощности отопления тут же будет снивелирована, к примеру, заменой окна, выросшим деревом, другим качеством газа, плохим монтажем…

С теплоплотерями все просто – их значения, для определения мощности отопления, грубо принимаются из расчета 1 кВ на 10 м кв. Если такой мощности в итоге окажется мало, то увеличивать ее, при нынешний ценах на энергоносители, — не выгодно. Правильно будет модернизировать дом, утеплять…

Как побороться с холодом в доме

Достаточно знать, что котел не должен быть слабее 10 кВт на 100 м кв. А если при этих условиях, будет прохладно, то и 20 кВт могут не помочь, потому, что хозяин из своего кармана отапливает космическое пространство, которое нагреть сложно.

Прежде всего нужно побороть сквозняки любыми методами и организовать нормальную вентиляцию – как делается вентиляция чтобы сберечь тепло

Дальше нужно перебороть холодный чердак, или крышу и обеспечить их нормативным слоем утепления. Например – утепляем крышу лучшим утеплителем

Желательно термоизолировтать пол, и организовать отопление теплым полом. Как делаются теплые полы – краткая инструкция

После этих мероприятий, если они нормально выполнены, в доме будет тепло…
Как построить теплый дом

Подробней о том, как сделать отопление

Отопление в доме делается в следующей последовательности.

  • Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
  • Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.
  • Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.
  • Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится здесь
  • Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.
  • Система заполняется теплоносителем и испытывается.

Обвязываем котел

Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.

Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

В простейшем варианте твердотопливный котел нужно правильно обвязать – как сделать подключение не автоматизированного котла

Элементы, которые встречаются в сложных системах

  • Гидрострелка – принадлежность сложных систем с 3 и более контурами, для выравнивания давления в них.
  • Буферная емкость – теплоаккумулятор на большой запас воды, полезен для периодически действующих котлов или для электрокотла на ночном тарифе.
  • Распределительный коллектор – устройство упрощающее разводку и подключение труб к магистрали в теплых полах и в сложных схемах.
  • Бойлер косвенного нагрева – устройство для нагрева воды от отопительной системы, которая расходуется на бытовые нужды.

Старые системы не применяются

Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.

Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.

Выбираем схему – одну из трех

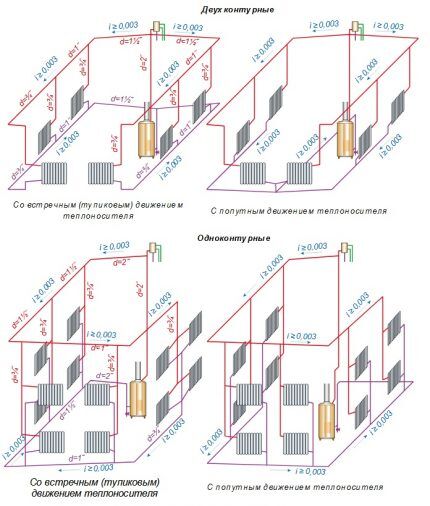

  • Наиболее практичной и широкоприменяемой оказывается тупиковая схема подключения. До 5 радиаторов в одном тупике.
    Тупиков может быть несколько, с помощью этой схемы можно охватить даже дом средних размеров.
  • Также не редка для средний и больших домов попутка. Но она несколько дороже и ей присуща сложность обвода полного кольца по дому – мешают двери. Если это решается, то схема самая стабильная.
  • Если есть возможность прокладывать трубы под полом без проблем, то лучевая, как практичная и стабильная, хоть и несколько более дорогая по сравнению с тупиковой может быть применима.

Как совмещают отопление с дизайном

Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…

Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.

При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.

Выбрать трубы и радиаторы

Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.

Рекомендуется для надежности использовать металлопластиковые трубы, хоть их фитинги дороги.

О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине. Подробнее о выборе современных радиаторов
Подключить и установить радиаторы нужно по правилам…

Монтаж

Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….

Вопрос монтажа самостоятельно упирается лишь в вопрос навыков «крутить гайки». Сложного ничего нет, нужно лишь прочитать немного теории и попробовать собрать для начала немного простейшего. Ключевым моментами здесь будут – как обеспечить плотность резьбовых соединений

Как не допустить течи металлопластиковых труб

А если это известно, то и система отопления должна работать исправно… Осталось как залить систему отопления, чтобы она все таки заработала

5 схем отопления с теплым полом и радиаторами в частном доме

На чтение 10 мин. Обновлено

Ассортимент отопительных систем, для создания благоприятного микроклимата в доме, в настоящее время огромен.

Раньше для обогрева помещений использовались в основном радиаторы. Но сейчас, большинство владельцев частных строений отдают предпочтение тёплым полам. Однако, применение только ТП не всегда позволяет создать в квартире комфортные условия. Поэтому, для частных домов профессионалы все больше стали рекомендовать комбинированную схему отопления — с радиаторами и тёплым полом.

Наша статья будет полезна тем, кто строит свой дом, и планирует обустроить комбинированную модель отопления.

Вы узнаете, как совместить радиаторное отопление и тёплые полы, какими плюсами обладает данная схема в сравнении с обычными радиаторами, как сделать проект с учётом произведённых расчётов и осуществить монтаж самостоятельно.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от  +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

  • для спальни, кухни, гостиной — +26;
  • для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Особенности комбинированной системы

В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные – тёплые полы.

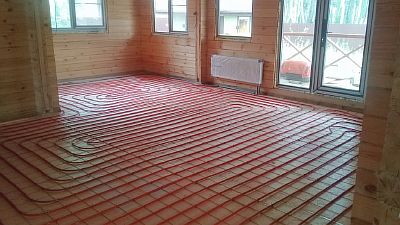

Фото — Комбинированное отопление в частном доме

Подсоединять водяной пол в смешанной схеме возможно двумя способами:

  1. К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
  2. Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.

Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:

  1. Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
  2. Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
  3. Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.

При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.

Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости. А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно.

Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.

Насосно-смесительный узел

Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.

Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.

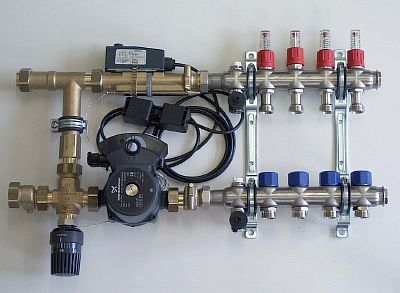

Фото — Насосно-смесительный узел

Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:

  • термостатический клапан;
  • погружной термодатчик;
  • балансировочный кран с фиксирующим пружинным вентилем;
  • циркуляционный насос;
  • погружной термометр;
  • резьбовая гильза;
  • перепускной и запорный вентиль;
  • дренажный и шаровой клапан;
  • воздухоотводчик;
  • перепускной байпас.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

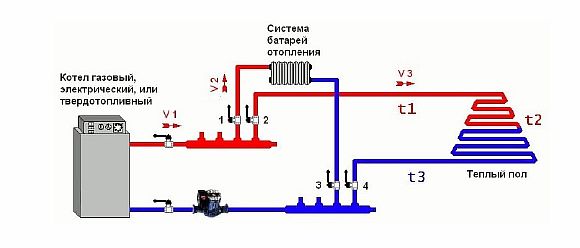

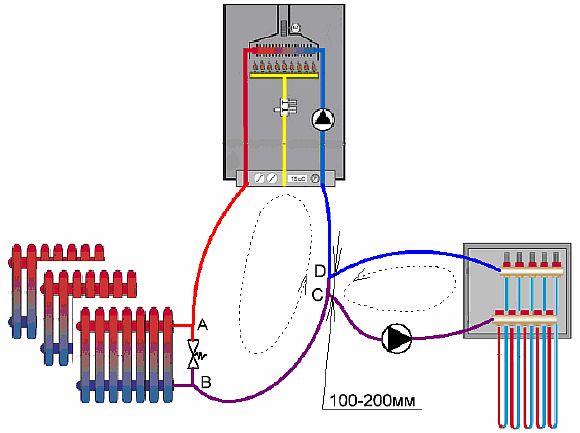

Фото — Комбинированная схема от котла

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

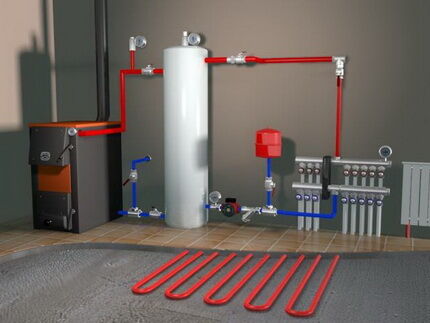

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

  • котёл с расширительным баком — нагревает теплоноситель;
  • гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
  • радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
  • коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
  • смесительный узел — в нём происходит разбавление теплоносителя для ТП;
  • термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

  • Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.
Фото — Монтаж котла
  • Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

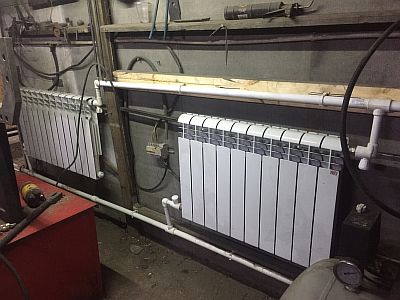

Фото — Подсоединение радиаторов
  • Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

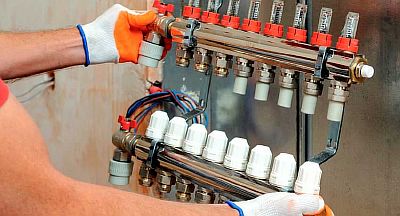

Фото — Монтаж коллектора
  • Устанавливается циркуляционный насос.

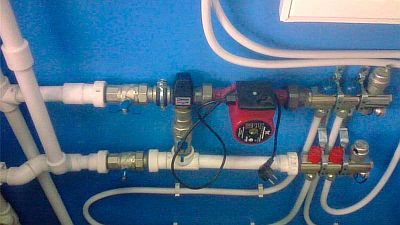

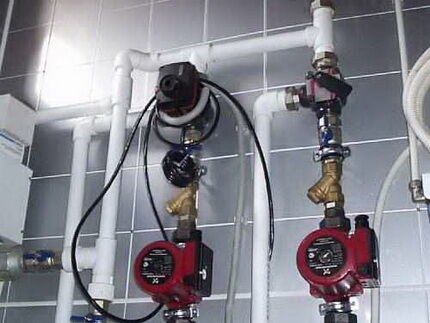

Фото — Установка насоса
  • Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

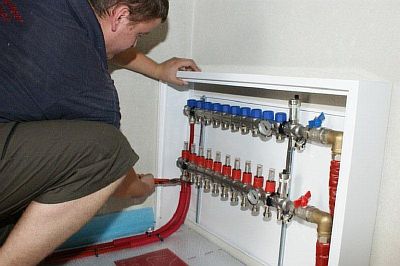

Фото — Подключение контуров пола

Схемы со смесительным клапаном

В частных домах специалисты советуют отдавать предпочтение схеме отопления комбинированного типа, с использованием смесительного клапана, он бывает 2-х или 3-х ходовым.

С 3х-ходовым смесительным клапаном

В данной комбинированной схеме для радиатора жидкость нагревается до 80 градусов, а для тёплых полов требуется 40 градусов.

Главная задача — снизить температуру воды, которая поступает от радиаторов, до требуемого градуса для тёплых полов. Именно эту проблему и решает 3-х ходовая термостатическая головка.

Принцип работы системы — нагретая вода подаётся от источника тепла через это устройство в коллектор, где она разбавляется до нужного градуса охлаждённым теплоносителем из обратной трубы ТП. В таком состоянии жидкость и подаётся в контуры пола.

У этой комбинированной схемы есть недостаток — нет возможности произвести регулировку и ограничить поступление остывшей воды из обратки. В связи с этим, в магистраль будет поступать как чрезмерно охлаждённая вода, так и горячая, а это может привести к перегреву пола, или недостаточному ему обогреву.

Но данные температурные перепады могут пройти незаметно, так как они компенсируются бетонной стяжкой.

Схема с трёхходовым клапаном проста в монтаже, и имеет не высокую стоимость. Она особенно подходит для одноэтажного частного дома, или помещений с небольшой площадью.

Если используется трёхходовой клапан с байпасом, смешивание нагретого и охлаждённого теплоносителя производится внутри устройства.

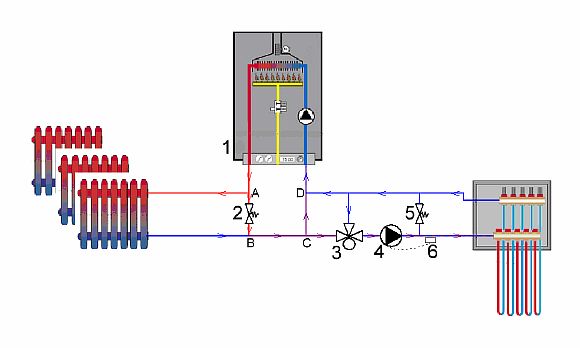

Фото — Схема с 3-х ходовым клапаном

Монтаж прост:

  • на подачу устанавливается тройник;
  • после, подсоединяется циркуляционный насос.

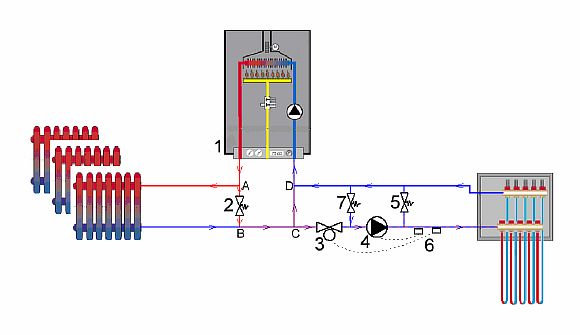

С 2х-ходовым смесительным клапаном

Двухходовой клапан — его термостатическая головка контролирует температурный уровень на входе в трубопровод пола.

Фото — Схема с 2-х ходовым клапаном

Схему рекомендовано использовать в помещениях с большой площадью, но не более 200 м. кв. Наличие балансировочного крана даёт возможность регулировать степень смешивания жидкости для контуров тёплого пола. Он способен перекрывать или открывать поток горячей воды.

Циркуляционный процесс теплоносителя устроен так, что жидкость движется по кругу, а добавление нагретой воды происходит при падении температуры. Так как пропускная способность устройства небольшая, то регулировка осуществляется плавно, без скачков.

Монтируется он также на подаче, и требуется установка прибора для принудительной циркуляции жидкости.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

Фото — Использование котла с насосом

В этой схеме шлакоуловителем  выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Когда можно совмещать системы

Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное  подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.

При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.

Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.

Ошибки и проблемные моменты

Чтобы сэкономить, многие упрощают конструкцию, исключая важные элементы. Но этого делать не следует, по следующим причинам:

  1. При закрытых батареях и функционирующем тёплом полу, насосы котла и ТП будут мешать работе друг друга.
  2. При функционировании радиаторов и пола с обогревом, насос пола может понижать давление, тем самым уменьшать циркуляцию воду в батареях.
  3. Даже при остановке котельного оборудования, насос ТП осуществляет движение жидкости через котёл и радиаторы, что нецелесообразно. И если с ненужным перемещением теплоносителя в батареях можно справиться, установив обратный клапан, то остановить движение водяных потоков в котле не удастся.
  4. Отсутствие защитного термостата может спровоцировать выход из строя смесительного узла, чрезмерно горячая вода попадёт в трубы пола, и есть риск повреждения стяжки.
  5. При отсутствии перепускного крана, если закрываются петли пола, циркуляция жидкости в них прекращается. При этом если забыли выключить насос, то он работает на закрытую задвижку и нагревается, что приводит к быстрому выходу из строя.

Можно не устанавливать перепропускной клапан, если:

  • один контур пола будет постоянно открыт;
  • насос имеет частотное регулирование;
  • автоматика ТП может управлять циркуляцией, и если надо, отключать оборудование.

Решили обогревать частный дом с использованием системы отопления комбинированного типа — тёплый пол и радиаторы, следует ознакомиться со всеми схемами, их плюсами и минусами. Только потом, нужно переходить к выбору модели, в соответствии с вашими требованиями, финансовыми возможностями и характеристиками помещения.

Видео инструкции

Двухтрубная система отопления частного дома: сравнение схем

Обеспечение тепла в доме – важнейшая задача для его владельца. Решить ее можно различными способами, однако по статистике большинство зданий в нашей стране обогреваются при помощи водяной системы отопления.

Именно водяной вариант наиболее эффективен и практичен в наших достаточно суровых климатических условиях. Двухтрубная система отопления частного дома считается одной из ее наиболее востребованных разновидностей.

Мы предлагаем ознакомиться с вариантами и технологиями сборки отопления с подающей и отводящей теплоноситель магистралью. Информация опирается на строительные нормативы и требования. Для полноты восприятия непростой темы представленные сведения дополнены фото-подборками, наглядными схемами, видео.

Содержание статьи:

Особенности двухтрубного отопления

Любая с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, который нагревает теплоноситель.

Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, разогревается до высокой температуры, после чего поступает в радиаторы, число которых определяется потребностями здания.

Галерея изображений

Фото из

Принцип устройства двухтрубного отопления

Трубы для нагретого и остывшего теплоносителя

Главное практическое преимущество двухтубных схем

Отсутствие ограничений по площади и сложности

Экономические минусы использования двух труб

Коллекторные разновидности отопительных схем

Лучевая разводка труб от коллектора в конструкции пола

Эстетические приоритеты скрытой разводки отопления

Здесь жидкость отдает тепло воздуху и постепенно остывает. Затем возвращается в теплообменник отопительного прибора и цикл повторяется.

Максимально просто циркуляция протекает в однотрубной системе, где к каждой батарее подходит только одна труба. Однако в таком случае каждая следующая батарея будет получать теплоноситель, вышедший из предыдущей, а, значит, и более холодный.

Двухтрубная система отопления частного домаДвухтрубная система отопления частного дома

Отличительная черта двухтрубной системы – наличие подающей и обратной трубы, подходящих к каждому радиатору

Для устранения этого значимого недостатка была разработана более сложная двухтрубная система.

В этом варианте к подключается две трубы:

  • Первая – подающая, по которой теплоноситель попадает в батарею.
  • Вторая – отводящая или как говорят мастера «обратка», по которой остывшая жидкость уходит из устройства.

Таким образом, каждый радиатор оснащен индивидуальной регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.

Схема двухтрубного отопления в обустройства частного домаСхема двухтрубного отопления в обустройства частного дома

Так как поставка нагретого теплоносителя к приборам производится почти одновременно одной трубой, а сбор остывшей воды другой, двухтрубные системы отличаются оптимальным теплотехническим балансом – все батареи системы и подключенные к ней контуры работают с практически равной теплоотдачей

Почему выбирают такую систему?

Двухтрубное водяное отопление постепенно вытесняет традиционные , поскольку его преимущества очевидны и очень весомы:

  • Каждый из включенных в систему радиаторов получает теплоноситель с определенной температурой, причем для всех она одинакова.
  • Возможность проводить регулировки для каждой батареи. При желании владелец может поставить термостат на каждый из отопительных приборов, что позволит ему получить нужную температуру в помещении. При этом теплоотдача остальных радиаторов в здании останется прежней.
  • Относительно небольшие потери давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
  • При поломке одного или даже нескольких радиаторов система может продолжать свою работу. Наличие запорной арматуры на подводящих трубах позволяет проводить ремонтные и монтажные работы без ее остановки.
  • Возможность монтажа в здании любой этажности и площади. Потребуется только подобрать оптимально подходящий тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, в сравнении с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые приходится устанавливать.

Однако надо учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В итоге стоимость системы получается не намного выше, чем у однотрубного аналога, а преимуществ при этом она дает намного больше.

Двухтрубная система отопления в частном домеДвухтрубная система отопления в частном доме

Одно из значимых преимуществ двухтрубной отопительной системы – возможность эффективной регулировки температуры в помещении

Виды систем с подачей и обраткой

Двухтрубная конструкция характеризуется множеством разновидностей, классифицировать которые можно по разным признакам. Рассмотрим основные из них.

Открытая отопительная разводка

Любая гидравлическая отопительная система представляет замкнутый контур, в который включен расширительный бак. Этот элемент необходим, поскольку нагревающаяся жидкость увеличивается в объеме.

Для выбирается бак, который дает возможность жидкости сообщаться с атмосферой. В этом случае ее часть неизбежно испаряется, что приводит к необходимости постоянно контролировать ее уровень.

Схема двухтрубной системы отопления открытого типаСхема двухтрубной системы отопления открытого типа

Двухтрубная схема отопления открытого типа – самый простой и дешевый вариант сооружения системы. Веский минус ее в том, что в морозный период теплоноситель, напрямую контактирующий с атмосферой, быстро остывает

Это очень важный нюанс, к которому нужно относиться очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и выходу его из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

Более практичные в этом плане соединения гликолей или антифризы, при испарении образуют токсичные пары, поэтому используются только в закрытых конструкциях.

Галерея изображений

Фото из

Специфика устройства открытых систем отопления

Двухтрубное отопление с естественным движением

Удаление воздуха в схемах с нижней разводкой

Расположение котла в открытых системах отопления

Закрытая циркуляционная система

Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. Конструкция предполагает монтаж , который предназначен для компенсации внезапного понижения или повышения давления в системе. Тем самым он предотвращает поломки оборудования в результате резких перегрузок.

Двухтрубная система отопления частного домаДвухтрубная система отопления частного дома

В закрытой схеме монтируется расширительный бак мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

Мембранный бак дает возможность удерживать в системе оптимальное для насоса и котла давление. Кроме того, закрытая конструкция позволяет применять в качестве теплоносителя любую подходящую по своим параметрам жидкость.

Это дает возможность получить максимально эффективную и экономичную систему с нужными параметрами. Например, не боящуюся замораживания, если в ней используется антифриз.

По способу циркуляции жидкого теплоносителя двухтрубные отопительные системы делятся на две большие группы.

Галерея изображений

Фото из

Закрытый расширительный бачок для отопления

Расположение котла и приборов в закрытых схемах

Воздухоотводчики и балансировочные устройства радиаторов

Группа безопасности двухтрубной закрытой системы

Конструкция с естественной циркуляцией

Основной принцип функционирования системы таков: котел разогревает теплоноситель, который при увеличении температуры расширяется. Плотность жидкости при этом уменьшается.

Благодаря этому более холодная и потому плотная вода постепенно вытесняет разогретую жидкость вверх. Она поднимается до наивысшей точки системы, где начинает понемногу остывать и самотеком движется в радиаторы.

В батареях вода отдает накопленное тепло и, еще больше остывая и увеличивая свою плотность, движется к котлу. Очевидно, что теплоноситель проходит весь цикл самотеком, без использования дополнительного оборудования.

По причине того, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего завоздушивания.

Двухтрубная отопительная система частного домаДвухтрубная отопительная система частного дома

На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. К ее характерным признакам относят трубопровод больших диаметров, благодаря которому уменьшается гидравлическое сопротивление, и обязательный уклон по ходу движения теплоносителя порядка 2 – 3 мм на погонный метр

Неоспоримым достоинством считается продолжительный срок ее службы. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей существенно продляет время ее эксплуатации.

Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами может составить порядка пятидесяти лет.

Недостатком таких схем считается относительно невысокий перепад давлений. Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется использовать отопление с естественной циркуляцией в радиусе не более 30 м.

Помимо этого, такая система имеет достаточно высокую инерцию, поэтому с растопки котла и до момента стабилизации температуры в отапливаемом здании проходит довольно большое количество времени.

Отрицательным моментом можно считать и то, что все трубы должны быть уложены под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Отопительная система с естественной циркуляцией способна к саморегуляции.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

Двухтрубная система с естественной циркуляцией способна к саморегуляции: чем ниже опускается температура в отапливаемом помещении, тем выше становится скорость движения теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции теплоносителя. Кроме этого на продвижение жидкости по отопительному контуру влияют еще несколько факторов: сечение и материал труб разводки, радиус и количество поворотов в схеме двухтрубного отопления частного дома, а также наличием и видом установленной запорной арматуры.

Воздействуя на перечисленные факторы можно добиться наибольшей эффективности системы отопления.

Разводка с принудительной циркуляцией теплоносителя

В описанную выше схему включается , двигающий теплоноситель по замкнутому отопительному контуру. Это дает значительные преимущества. Прежде всего, увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.

При этом все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им разогреваться максимально равномерно.

При использовании схемы с естественной циркуляцией это невозможно, поскольку температура жидкости, попадающей в радиатор, зависит от расстояния, на которое он удален от котла. Чем дальше батарея, тем холоднее теплоноситель. Принудительная циркуляция дает возможность регулировать уровень разогрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать ее отдельные участки.

Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить ее в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.

Кроме того, существенно упрощается монтаж конструкции, поскольку отсутствует необходимость укладывать трубы строго под определенным углом, точно высчитывать их диаметр и высоту подъема.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

На рисунке представлена схема двухтрубной отопительной системы с принудительной циркуляцией. Здесь присутствует насос, двигающий жидкость по контуру

Еще одно достоинство – возможность достаточно безболезненно вносить необходимые изменения в ее схему и компоновку. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что ее существенно удешевляет.

Помимо этого такие системы более экономичны благодаря тому, что разница температур жидкого теплоносителя на входе и на выходе котла намного меньше, чем у аналога с естественной циркуляцией.

Наличие в схеме насоса препятствует появлению завоздушенности отопительной магистрали. В целом разводки с использованием принудительной циркуляции считаются более эффективными, но недостатки у них тоже есть.

Наиболее значимый из них – энергозависимость. Насос не может работать без подключения к источнику питания. При отключениях электроэнергии такая система отопления останавливается. При частых отключениях желательно иметь бесперебойный источник энергии.

К числу недостатков обычно относят и финансовые затраты. Часть из них – это цена циркуляционного насоса, а так же стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает цену монтажа системы. Помимо этого ежемесячно потребуется оплачивать счета за электроэнергию, которая обеспечивает работу циркуляционного насоса.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

От правильности выбора насоса во многом зависит эффективность функционирования отопительной системы с принудительной циркуляцией

Схема отопления может быть скомпонована двумя разными способами, которые определяют расположение стояков и трубопроводов в пространстве.

Горизонтальный и вертикальный тип компоновки

Предполагает подключение приборов отопления к горизонтальной магистрали. Преимущественно монтируется большой площади. Стояки в этом случае оптимально располагать в коридорах или подсобных помещениях.

Достоинством такого типа компоновки считается меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.

Схема горизонтальной двухтрубной разводки двухэтажного частного домаСхема горизонтальной двухтрубной разводки двухэтажного частного дома

Горизонтальная разводка отличается от вертикального варианта тем, что количество вертикальных магистралей в ней минимально. Плюс ее в том, что подающую и обратную магистраль можно проложить под полом, минус в том, что для скрытой прокладки нежелательно применять полимерные трубы и требуется обязательно устанавливать на контур циркуляционный насос

Подключение радиаторов производится к вертикально расположенным стоякам. Такой вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключать к отопительному стояку каждый этаж по отдельности. Основным преимуществом системы считается отсутствие воздушных пробок. При этом обустройство отопительной схемы с вертикальной компоновкой обойдется дороже, чем для горизонтального аналога.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж по отдельности, что очень удобно

Двухтрубная обогревательная система с верхней разводкой

Главная отличительная особенность такой конструкции – прокладывание подающего трубопровода по верхней части комнаты, обратка отводится по ее нижней  части.

Важное преимущество такой системы: высокое давление в магистрали, что обусловлено значительной разницей в уровнях обратной и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при обустройстве схемы с естественной циркуляцией.

Но при этом расширительный бак, который размещается в наивысшей точке схемы, чаще всего оказывается на неотапливаемом чердаке, что может вызвать проблемы. Как вариант можно рассматривать обустройство бака внутри перекрытия, когда его нижняя половина остается в отапливаемой комнате, а верхняя часть выводится на чердак и максимально утепляется.

Если владелец не особенно озабочен наличием труб под потолком комнаты, желательно располагать подающую линию выше уровня окон.

В этом случае расширительный бак можно расположить под потолком, при условии, что высота стояка будет достаточной для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать максимально близко к уровню пола или даже опустить под него. Правда в последнем случае при обустройстве магистрали нельзя будет использовать соединительные элементы, чтобы исключить появление течи.

Двухтрубная отопительная система в частном доме Двухтрубная отопительная система в частном доме

На рисунке представлены схемы верхней разводки с попутным и встречным естественным движением теплоносителя. Представлены варианты двухконтурной и одноконтурной разводки

Внешний вид комнаты с проложенными под потолком трубами недостаточно эстетичен. Помимо этого часть тепла уходит вверх, что делает отопительную систему с верхней разводкой недостаточно эффективной.

Поэтому можно попробовать собрать схему с подающей магистралью, проходящей под радиаторами, но это улучшит только внешний вид системы, никак не повлияет на ее недостатки.

Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от отопительной системы с разводкой верхнего типа можно получить в двухэтажном частном доме, поскольку естественная циркуляция стимулируется большой разницей в высоте установки котла, находящегося в подвале, и батарей второго этажа.

В очередной раз будет направляться в расширительный бак, который ставится на чердаке или на втором этаже. Откуда по наклонной магистрали жидкость начнет поступать в радиаторы.

В этом случае можно даже совместить отвечающую за наличие горячей воды распределительную емкость и расширительный бак. Если в доме будет установлен энергонезависимый котел, получится полностью автономная отопительная система.

Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух и однотрубные участки. К примеру, однотрубная конструкция монтируется на втором этаже в виде водяного теплого пола, а двухтрубная устанавливается на первом. Возможность регулировать температуру во всех комнатах при этом полностью сохраняется.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

Двухтрубная система отопления с верхней разводкой не украшает комнату. Подающую трубу приходится размещать над окном, если постройка не оборудована утепленным чердаком

Главным преимуществом двухтрубной отопительной системы с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие завоздушивания магистрали.

Именно поэтому ее используют достаточно часто, не обращая внимание на значимые недостатки:

  • неэстетичный вид комнат;
  • большой расход труб и комплектующих;
  • отсутствие возможности обогрева помещений большой площади;
  • проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным;
  • дополнительные расходы на декор, чтобы можно было замаскировать трубы.

В целом система с верхней разводкой вполне жизнеспособна, а при грамотно проведенных расчетах еще и очень эффективна.

Двухтрубная конструкция с нижней разводкой

Схема предполагает монтаж подачи и обратки снизу от батарей. В отличие от системы с разводкой верхнего типа направление движения теплоносителя здесь изменено. Он начинает движение снизу наверх, проходит через батареи и направляется по обратке в отопительный котел.

Системы с нижней разводкой могут включать в себя один или несколько контуров. Кроме того, возможно обустройство тупиковой разводки и схемы с попутным движением жидкого теплоносителя.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

На рисунке представлена отопительная система двухтрубного типа с нижней разводкой. Нижняя схема прокладки подающей магистрали выгодна тем, что не требует настолько же мощного утепления трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла тоже существенно ниже

Главный недостаток конструкции – завоздушивание. Чтобы избавиться от него используются краны Маевского. Причем если система установлена в двух или более этажном доме, предполагается, что такой кран должен будет стоять на каждой батарее. Это, безусловно, не очень удобно, поэтому рекомендуется прокладка специальных воздушных линий, которые включаются в систему.

Такие воздухоотводчики собирают воздух из отопительной магистрали и направляют его в центральный стояк. Далее воздух попадает в расширительный бак, откуда и удаляется. Отопительные схемы с нижней разводкой и естественной циркуляцией используются достаточно редко, поскольку имеют ряд ограничений. Прежде всего это то, что большинство включенных в цепь батарей являются конечными.

По этой причине их приходится оснащать спускниками. Если же в системе присутствует расширительный бачок открытого типа, то спускать воздух придется придется практически ежедневно. Монтаж воздушных магистралей, закольцовывающих подающие трубы, позволяет нивелировать этот недостаток. Однако они существенно усложняют схему  и делают ее более громоздкой. Более того, «воздушка» прокладывается по верху комнаты.

Значимое преимущество нижней разводки, заключающееся в отсутствии проложенной на виду магистрали, при этом теряется. Количество используемых для монтажа труб в таком случае вполне сопоставимо с числом деталей, необходимых для верхней разводки. Поэтому для обустройства двухтрубной системы с нижней разводкой чаще всего используется вариант с принудительной циркуляцией.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и почти незаметны

К значимым достоинствам такой системы можно отнести:

  • Компактное размещение участка управления всей системой. Чаще всего его устанавливают в подвале.
  • Снижение теплопотерь, которое дает прокладка труб по низу помещения.
  • Возможность подключения и эксплуатации отопительной системы до полного завершения строительных или же ремонтных работ. К примеру, первый этаж может отапливаться, а на втором будут проводиться необходимые работы.
  • Значительная экономия тепла благодаря возможности распределять его по отапливаемым помещениям.

К недостаткам нижней разводки относят большое количество труб и комплектующих, необходимых для монтажа и невысокое давление жидкости в подводящей магистрали. Кроме того, отрицательным моментом можно считать и необходимость монтажа на отопительные радиаторы, а также постоянное удаление воздушных пробок из системы.

Выводы и полезное видео по теме

Видео #1. Обзор и оценка достоинств и недостатков отопительных систем с естественной и с принудительной циркуляцией:

Видео #2. Подробный разбор схемы двухтрубного отопления для трехэтажного загородного дома:

Видео #3. Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

Отопительная система двухтрубного типа – это широко распространенный способ практичного и эффективного обогрева жилья. Существует множество модификаций такой схемы. Важно правильно выбрать оптимальный вариант для своего дома и произвести грамотный расчет всех параметров системы. Только тогда в доме гарантированно будет тепло и уютно.

Заинтересовала тема статьи, хотите разобраться в неясных момента? Возникли вопросы или есть желание поделиться ценным опытом? Пишите, пожалуйста, комментарии в блоке, расположенном под текстом.

3 способа изготовления электрогрелки для дома

Использование электрогрелки может облегчить боли и уменьшить жесткость в мышцах и суставах. Это один из способов предоставления термотерапии или термотерапии.

Многие люди используют электрогрелки, чтобы уменьшить боль в шее, боли в спине, мышечные боли, симптомы артрита и менструальные спазмы.

В этой статье мы опишем три способа сделать грелку в домашних условиях. Мы также исследуем, как тепло помогает облегчить различные симптомы.

Многие магазины продают электрогрелки, но их легко сделать дома.

Чтобы сделать грелку, используйте:

1. Влажная тряпка для мытья посуды

Поместите влажную тряпку для мытья посуды в пакет с морозильной камерой и нагрейте ее в микроволновой печи. Во-первых, убедитесь, что сумка безопасна для микроволновой печи.

Заверните пакет в полотенце и поместите его на пораженный участок на 15–20 минут.

2. Полотенце с подогревом в духовке

Люди могут использовать этот метод, чтобы сделать грелку большего размера.

Сначала поместите влажное сложенное полотенце в духовку, настроенную на 300 ° F (149 ° C). Оставьте полотенце в духовке на 5–10 минут.Правильный выбор времени будет зависеть от толщины полотенца.

Как только оно нагреется, оберните полотенце тонкой сухой тканью и положите его на пораженный участок на 15–20 минут.

3. Старый носок

Люди могут изготовить многоразовые электрогрелки из ткани или старого носка. Также возможно использовать их как холодные компрессы, замораживая, а не нагревая их.

Возьмите старый чистый носок и заполните его на три четверти сырым рисом, кукурузным ячменем или овсянкой. Свяжите или зашейте его и нагревайте в микроволновой печи в течение 1-2 минут.

Во избежание ожогов всегда проверяйте грелку на внутренней стороне рычага, прежде чем наносить его на пораженный участок. Должно быть комфортно тепло, но не жарко.

Применение электрогрелки может облегчить боль в суставах, мышцах и мягких тканях. Это форма теплотерапии или термотерапии.

Тепло увеличивает приток крови к пораженному участку, расслабляя мышцы и помогая уменьшить жесткость суставов.

Термотерапия может помочь облегчить:

  • боль в спине
  • боль в шее
  • менструальные боли
  • симптомы мигрени
  • боль после травмы
  • боль при артрите

Во время процесса заживления повышенное кровообращение приносит больше кислорода к поврежденные клетки.Кислород ускоряет заживление тканей.

Электрогрелки - популярный метод термотерапии. Также может помочь горячая ванна или душ.

Не используйте тепловую терапию сразу после травмы. Это воспалительная фаза заживления, и высокая температура может вызвать отек и повреждение тканей. Сразу после травмы холодный компресс может помочь уменьшить отек.

Маленькие дети и пожилые люди не должны использовать электрогрелки.

Кроме того, люди с проблемами чувствительности к теплу не должны использовать какую-либо форму термотерапии.Это включает людей с невропатией, которая является результатом диабета или других условий. Возможно, они не смогут сразу почувствовать ожог.

Беременные женщины не должны наносить грелки на живот или область таза. Они также должны избегать горячих ванн и купания или душа в очень горячей воде.

Электрогрелки могут обеспечить тепловую терапию или термотерапию. Многие магазины продают грелки, но их легко сделать дома.

Домашняя электрогрелка может облегчить боль при таких состояниях, как артрит, а также боли в спине, шее и менструальных болях.Использование электрогрелки также может ускорить заживление после травмы мышц.

С осторожностью используйте любую грелку, так как она может обжечь кожу.

Как сделать самодельный электрогрелку

Электрогрелка - один из лучших источников облегчения воспаленных шей и спины. Применение тепла может помочь уменьшить боль в напряженных или перенапряженных мышцах. Создание собственной электрогрелки - это быстрый и простой способ успокоить воспаленные мышцы и суставы материалами вокруг вашего дома. Есть несколько способов сделать один.

Наиболее важным аспектом тепловой терапии является ее способность увеличивать приток крови к болезненным участкам. Тепло открывает кровеносные сосуды, что позволяет крови и кислороду легче течь в больные места.Тепловая терапия также уменьшает мышечные спазмы, вызывая расслабление мышц, связок и сухожилий.

Врачи иногда рекомендуют использовать грелки для облегчения менструальных болей или инфекций мочевыводящих путей. В этих случаях нанесите электрогрелку на живот.

Натан Вей, доктор медицины, сертифицированный специалистом по ревматологии и бывший глава Центра лечения артрита в Мэриленде, предлагает простой метод изготовления собственной электрогрелки. Вам понадобится:

  • полотенца для рук двухсот
  • сумка на молнии
  • микроволновая печь

Пошаговые инструкции

  1. Смочите оба полотенца водой.Выдавливайте излишки воды, пока они не станут влажными.
  2. Положите одно полотенце в сумку на молнии, оставив сумку открытой. Поместите сумку в микроволновую печь и нагрейте на 2 минуты.
  3. Снимите пакет с микроволновой печи. Будьте осторожны - будет жарко! Запечатайте ziplock сумку и оберните другое влажное полотенце вокруг сумки.
  4. Нанесите свою домашнюю грелку на больное место. Жара должна длиться около 20 минут.

Как и у большинства людей, в вашем доме, вероятно, есть ящик для носков-сирот.Ну, теперь вы можете использовать эти одинокие носки с пользой! Если боль в шее и плечах вызывает у вас проблемы, все, что вам нужно, это носок и немного риса. Эта подушка работает лучше всего, если вы используете носок большего размера, например, трубчатый.

Пошаговые инструкции

  1. Заполните носок рисом. Оставьте достаточно места наверху, чтобы вы могли закрыть отверстие, либо зашив его, либо завязав его резинкой или ниткой - в основном все, что, по вашему мнению, удержит рис.
  2. Микроволновая печь на высоком уровне в течение 2 минут.
  3. Извлеките из микроволновки (опять же, будьте осторожны, будет жарко). Нанести на шею или плечо. Если вам понадобится больше времени после того, как грелка остынет, снова включите микроволновую печь на 1 минуту и ​​снова примените.

Создание собственной электрогрелки экономически выгодно и безопаснее, чем использование электрогрелки. Это также спасает вас от поездки в магазин, когда вам слишком больно выходить из дома. Запишитесь на прием к врачу, если боль в мышцах и суставах сохраняется в течение нескольких дней.

Обязательно следуйте инструкциям по использованию электрической грелки для предотвращения ожогов, поражения электрическим током и возгорания.Никогда не используйте электрогрелку для:

  • младенцев
  • человек с диабетом
  • человек, перенесших инсульт
  • людей с ограниченной способностью чувствовать боль
.
Как обогреть крошечный домик и оставаться уютно всю зиму


Обогрев крошечного дома зимой сопряжен с трудностями. Теперь, когда мы переехали в Вермонт с солнечного юга, мы проводим исследования в области отопительных приборов. Мы говорили с людьми в этом районе о том, что они используют, и мы обдумываем несколько вариантов.

Выбор оптимального варианта нагревателя Tiny House:

Есть несколько вещей, которые нужно учитывать, когда дело доходит до выбора обогревателя для вашего крошечного дома, и он сводится к нескольким ключевым моментам.Сначала вы будете в сетке или вне сетки. Зимнее автономное отопление сузит ваши возможности до нескольких, а если вы находитесь в сети, у вас есть много других вариантов.

После того как вы определили свой статус сетки, вам нужно будет рассмотреть практические аспекты вашего образа жизни. Какой вы хотите, чтобы ваша жизнь была похожа на повседневную, и что будет работать для вас, а что нет? Многие люди идеализируют дровяную печь, но они не думают о том, чтобы проснуться утром в холодном доме, прежде чем они снова смогут разжечь огонь.Для меня я просто хотел простоты нажатия кнопки, поэтому я выбрал тепловой насос в моем крошечном доме.

Определение размеров вашей системы отопления имеет решающее значение для поддержания вашего дома в тепле и тепле, не перегревая его. Я был в своей доле крошечных домов, где обогреватель не мог угнаться за тем, как холодно на улице, и я также был в таком же количестве крошечных домов, которые были такими горячими, что нам приходилось открывать окна в мертвая зима, чтобы помешать нам потеть. Для меня мне был нужен крошечный обогреватель дома, который сделал около 3000 БТЕ для того, где я живу в N.C. Используйте калькулятор BTU, чтобы выяснить, что подходит для вашего крошечного дома.

cost of heating fuel

Наконец цена, деньги важны. Некоторые установки стоят дороже в интерфейсе и со временем дешевле, в то время как некоторые из них дешевле для начала и требуют постоянных затрат, или затраты выше в долгосрочной перспективе. Я буду копаться в каждом из них, когда мы рассмотрим все варианты.

Варианты электрического нагревателя для крошечного дома:

electric heat

Электронагреватель Плюсы

  • Недорого
  • Легко найти в любом магазине
  • Нет установки, просто подключите
  • может найти подходящий размер BTU для вас

Электронагреватель Минусы

  • Занимает площадь
  • Они не особенно хорошо выглядят
  • Дорого бежать, тянет много электричества
  • Непрактично для отключения от сети

Вероятно, самый простой, самый дешевый вариант прямо сейчас и довольно эффективный с точки зрения обогрева помещения нашего размера.Мы могли бы пережить остаток зимы в Вермонте с помощью нашего нынешнего электрического обогревателя, но он, конечно, не привлекателен и занимает площадь. Эта опция также требует, чтобы вы были в сети, большинство этих нагревателей запускаются с мощностью 1500 Вт для около 5000 БТЕ и идут оттуда. С такими электрическими нагрузками у вас будет очень дорогая солнечная батарея, которая будет работать зимой.

Отличительная особенность электрических обогревателей в том, что они очень дешевые, мы выбрали нас примерно за 45 долларов, и вы можете найти это в любом крупном розничном магазине.Они хорошо работают для обогрева помещения, и у вас есть два основных варианта: принудительный воздух и лучистые обогреватели.

Forced Air предназначен для быстрого обогрева помещения, вентилятор в них часто довольно громкий, но вы можете быстро обогреть помещение, что приятно, когда мы возвращаемся с работы и хотим включить отопление. Хотя они шумные, это хороший вариант для нас, потому что мы часто бываем вне дома, поэтому мы отключаем питание, пока нас нет.

Radiant Heat - это время, когда вы можете потратить время на нагрев.Часто это масляные радиаторы, которые почти бесшумны в работе и осторожно нагревают воздух вокруг них. Если вы находитесь в сети и собираетесь проводить много времени в доме, это хороший вариант, потому что вы можете обогреть дом, а затем позволить ему уйти.

Поскольку сейчас это будет лишь временная ситуация, поскольку мы собираемся подключить наши солнечные панели этим летом и инвестировать в небольшой ветрогенератор в конце года. Мы также рассматриваем микро-гидроэлектростанции, но это для другого поста!

Нагревание Крошечного Дома Дровяной Печью или Пеллетной Печью:

wood stove and pellet stoves to heat your tiny house

Дровяная или Пеллетная Печь Плюсы

  • Уютный огонь это хорошо
  • Меньше воздействия на окружающую среду
  • Может использоваться для приготовления пищи, нагрева и более
  • Топливо вообще недорого

Дровяные или Пеллетные Печи Минусы

  • Средняя и высокая начальная стоимость
  • Требуются большие зазоры
  • Трудно найти достаточно маленький
  • Работает и может быть грязным

Дровяная или Пеллетная Печь Стоимость

На ферме неподалеку мы встретили крошечного домохозяина, который использует дровяную печь.Ей нравится это, потому что она наслаждается обработкой древесины и видом дровяной печи в ее крошечном доме. Она также может нагревать воду сверху для приготовления чая или мытья посуды. Когда электричество пропало зимой, у нее не было проблем с сохранением тепла и подогревом пищи.

У дровяной печи ощущение домашнего уюта, которого вы просто не можете достичь с помощью газовых агрегатов. Тем не менее, дровяная печь более грязная, с пеплом, падающим сквозь древесную щепу и древесную кору, которая тянется из дерева.

Tiny House Дровяные печи Опции

Найти небольшой дровяной камин непросто, большинство из них слишком велики для небольшого пространства. Jotul - популярная компания по производству дровяных и газовых плит здесь, в Вермонте, и люди говорят нам, что они лучшие. Мы не уверены, что они достаточно малы для нашего пространства, поэтому мы собираемся проверить их выставочный зал на этой неделе. Мы также рассматривали дровяные печи Dickinson Marine, а также печи из мыльного камня Woodstock, произведенные на региональном уровне в Нью-Гемпшире. Кимберли Печи также вариант, но стоят дорого.

Наконец, дровяные печи Hobbit - это популярный вариант, поскольку из-за своего размера это один из немногих лучших вариантов отопления для небольших домов. Он предназначен для небольших помещений, поэтому он является серьезным претендентом на дровяные печи для вашего крошечного дома.

get the most out of your tiny house

Есть несколько соображений, которые нужно учитывать, когда речь идет о дровяной печи в вашем крошечном доме. Во-первых, нужно приготовить печь достаточно маленького размера для вашего крошечного дома. Если вы не сделаете правильный размер, она создаст слишком много БТЕ и оставит вас поджаренным внутри вашего крошечного дома.Это случается с большинством людей, когда они пытаются обогреть свой небольшой дом дровами, потому что трудно найти достаточно маленькую дровяную печь.

Следующее место занимает. Дровяные печи требуют много места как по размеру, так и по зазорам. Вам часто нужно выделить достаточно места вокруг дровяной печи, чтобы убедиться, что она безопасна и не загорается на близлежащих поверхностях.

Наконец, подумайте о своем образе жизни и о том, как на это повлияет дровяная печь. Дровяные печи требуют частого ухода, дрова должны быть измельчены, уложены в штабеля, затем вытащены, и, наконец, печь должна быть очищена.Это очень тяжелая работа, и это может быть грязным делом, когда сажа выходит наружу. Пеллетные дровяные печи, как я обнаружил, являются удачной средой между простотой использования, простотой поддержания температуры и легкостью. Вы не можете сделать свои собственные гранулы, но для них есть веские основания.

керосиновых обогревателей для использования внутри помещений:

kerosene heaters

Керосиновый обогреватель Плюсы

  • вентилируемые или невентилируемые
  • Термостат контролируемый
  • Ожоги очень чистые

керосиновый нагреватель минусы

  • Средняя и высокая начальная стоимость
  • использует ископаемое топливо
  • Трудно найти топливо иногда

Несколько человек сказали нам, что керосин стоит установки и стоимости топлива.Он горит очень жарко и на 90% эффективнее, по словам местного поставщика газа. С точки зрения производства BTU, керосин выбивает пропан, но он не так чист, как сжигание, и больше загрязняет окружающую среду, хотя сейчас они производят фильтры, которые уменьшают выбросы.

Керосин является более дешевым вариантом по сравнению с пропаном, но мы обнаружили, что его не так легко найти. Я также больше всего обеспокоен окисью углерода, поэтому в таком маленьком пространстве будет необходим вентилируемый обогреватель. Керосиновые обогреватели Toyotomi Laser являются опцией, но я читал много смешанных обзоров.Другой вариант - это автономный керосиновый обогреватель, например, обогреватель Dyna-Glo, который хорош тем, что вы можете удалить его, когда не используете его. Основным недостатком является то, что это не прямой вентиляционный нагреватель, поэтому вы должны быть осторожны с качеством и безопасностью воздуха. В целом, керосин кажется хорошим вариантом для резервирования электрического отопления, но после более активного онлайн-исследования мы рассматриваем этот вариант все реже и реже.

Tiny House Пропановый нагреватель Опции:

propane heat sources: heaters

Нагреватель пропана Плюсы

  • вентилируемые или невентилируемые
  • Термостат контролируемый
  • Ожоги очень чистые

мин. Нагреватель пропана

  • Средняя-высокая начальная стоимость
  • использует ископаемое топливо
  • Трудно найти топливо иногда

Чистое горение, эффективное, относительно недорогое и легко найти, мы серьезно подумали о пропане.Наша печь в настоящее время помогает отапливать наш дом, и она работает на пропане, поэтому подключение нагревательного элемента не будет слишком сложным.

Обогреватель Dickinson - это привлекательный и эффективный вариант, который был претендентом на выбор дровяной печи в наших обсуждениях, но после разговора со многими другими крошечными домохозяйками мы услышали много плохих вещей. В основном они выглядят красиво, но не выделяют достаточно тепла. Несмотря на то, что нагреватель Dickinson говорит, что он производит 4000-5,500 БТЕ, многие люди подвергают это сомнению.Также не хватает термостата, который был для нас нарушителем.

Другой действительно хороший вариант, если вы рассматриваете это, это пропановый обогреватель Mr. Heater. Это было здорово на юге, потому что нам не всегда требовался большой обогреватель, поэтому мы могли хранить его, когда это было необходимо, но в те более холодные, чем обычно ночи, мы могли его сломать и быстро нагреть наш крошечный дом. Хотя он использует канистры с пропаном 1 фунт, мы чувствовали, что это было очень расточительно, поэтому мы получили 20-фунтовый шланг с соединительным баком для пропана (размер, с которого уходит ваш гриль).

Что мне нравится в пропане, так это то, что он довольно дешевый, я убираю из него свой крошечный дом, и мы тратим около 100 долларов в год на отопление дома, используя его для приготовления пищи и обогрева горячей воды для своего крошечного дома. Другое дело, что вы можете заправлять танки практически везде, и я предпочитаю использовать 20-фунтовые танки, потому что даже когда они заполнены, я могу переносить их довольно легко.

Тепловые насосы Tiny House:

heat pump and mini split for heating and cooling

Тепловой насос Плюсы

  • Может нагревать и охлаждать
  • Термостат контролируемый
  • Занимает не жилую площадь
  • Очень эффективный

Тепловой насос Минусы

  • Высокая начальная стоимость
  • Требуется помощь специалиста по настройке
  • Не работает в очень холодном климате

Это хороший вариант для людей, которые живут в сети, потому что тепловые насосы становятся все более и более эффективными.В очень холодных местах этого, как правило, следует избегать, поскольку система функционирует, улавливая любое доступное тепло из воздуха и концентрируя его для обогрева дома. Как только вы достигнете 30 градусов, у большинства агрегатов появятся электрические нагревательные катушки для усиления системы, но это вернет вас в лодку со стандартным электрическим нагревом.

Преимущество тепловых насосов заключается в том, что они обеспечивают отопление и охлаждение для вашего крошечного дома, что я в конечном итоге и решил для своей системы. Хотя это сложно, вы можете запустить мини-солнечную батарею с достаточно большой системой и достаточно эффективной системой.

Основные бренды, которые вы хотите найти, - это Mitsubishi и Fujitsu, которые делают хорошие устройства с высоким рейтингом SEER, который показывает их эффективность. Вы захотите найти единицу, равную по крайней мере 20 SEER для использования в сетке, если вы не в сети, вы хотите быть как можно выше от рейтинга SEER. На момент написания этой статьи Carrier только что выпустила новый мини-сплит SEER 42, который поразителен.

Что хорошего в мини-шпагатах, так это то, что вы можете установить на стену вентиляционную насадку, чтобы она не занимала места на полу.Он также является программируемым, поэтому термостат может включаться и выключаться, когда вы хотите, а некоторые даже позволяют вам управлять с помощью телефона, чтобы вы могли включить его дистанционно, чтобы вернуться домой в дом с пригоршнями.

лучших вариантов отопления для крошечного дома:

The best heating options for a tiny house

Теперь, когда мы разбили некоторые основные типы обогревателей для крошечного дома, я хочу поделиться тем, что я считаю лучшими вариантами, когда речь идет о отоплении крошечного дома.

1. Тепловой насос Infinity от Carrier - 2500

долларов

Heat pump by carrier Эти мини-сплиты теплового насоса трудно победить, потому что они могут нагревать и охлаждать все в одном устройстве.Их высокоэффективный инверторный тепловой насос с SEER 42 безумен, я еще не настроил его, но я предполагаю, что он может нагревать до 500 Вт, что неслыханно.

2. Инфракрасный настенный обогреватель Heat Storm Deluxe - $ 80

convection electric heater Это лучшая альтернатива популярному плоскопанельному нагревателю Envi, который больше не производится. Что хорошего в этом обогревателе, так это в том, что он подключается прямо к розетке, имеет очень низкий профиль, поэтому он не занимает много места, потому что он монтируется прямо на стене.Ключевым моментом является то, что, поскольку это всего лишь подключаемый нагреватель, его можно легко снять и хранить в теплое время года. При 80 $ и 10-минутной установке трудно победить, если вы находитесь в сети.

3. Небольшая дровяная печь Хоббита - 1 100 900 $

hobbit small wood stove for a tiny house Для тех, кто хочет отключиться от сети с вашим отоплением, вам понадобится очень маленькая дровяная печь, и Hobbit Wood Stove - одна из самых маленьких. Хотя вы могли бы пойти с печью Кимберли, это очень дорого. При 18 дюймах x 12 дюймов вы не можете стать намного меньше и по-прежнему кормить его дровами, так что это отличный вариант для тех, кто хочет нагревать и готовить на дровах.

4. Мистер Нагреватель - Нагреватель пропана MH9BX - $ 69

Mr. Heater propane portable heater Это отличный обогреватель и очень практичный. Он пропан из пропана, который вы получаете практически в любом месте, он легко переносим и откладывает много тепла, когда вам это нужно. Я думаю, что у каждого должен быть г-н Нагреватель независимо от того, какой вариант отопления вы используете в качестве резервного источника отопления. Это может быть топливо для 1-фунтовых баков или вы можете получить шланг для баков размером с гриль.

5. Масляный радиатор - $ 72

oil fille radiator heater Это еще один хороший вариант, и я попал в мой список, потому что они хороши в отоплении помещений, вы можете включить его, когда вам нужно тепло, но при этом сохранить его в теплую погоду.Масляный радиатор означает, что у вас хорошее ровное тепло, которое не создает большого шума. Обратной стороной этого является то, что вы расходуете много энергии, поэтому, если вы отключены от сети, это не вариант, а если вы подключены к сети, счета за электроэнергию могут быть высокими.

Соображений при отоплении вашего крошечного дома:

What considerations you need to make when choosing a heater

Последние несколько моментов, которые следует учитывать, это безопасность, качество воздуха в помещениях и изоляция. Очевидно, безопасность имеет первостепенное значение, и многие из этих нагревателей на основе пламени могут привести к пожару, если вы не будете осторожны.Если у вас есть маленькие дети, обогреватель на полу представляет опасность для детей, прикасающихся к нему. Качество воздуха в помещениях тоже нужно учитывать. Находясь в таком небольшом пространстве, когда вы сжигаете топливо, вы расходуете кислород и выделяете газы, такие как угарный газ, что является серьезным бизнесом. Вентиляция всегда предпочтительнее, но это компромисс, потому что вентиляция занимает много места и должна быть сделана правильно.

Наконец, если вы строите свой собственный крошечный дом, важно убедиться, что ваш дом хорошо запечатан, и тратить больше денег на изоляцию авансом, в дальнейшем вы будете тратить гораздо меньше денег.Не экономьте на своей изоляции и выбирайте окна самого высокого качества, которые вы можете себе позволить.

В конечном счете, наши основные критерии для отопительных установок включают эффективность, безопасность, стоимость и воздействие на окружающую среду. Мы продуманны в каждом выборе, который мы делаем с домом, и хотим сделать лучший выбор для нашего пространства, окружающей среды и наших кошельков. Это не простой выбор, но очень необходимый сейчас, когда мы живем в состоянии с настоящей зимой. Определенно, будет легче отапливать крошечный дом, чем охлаждать его в жаркое и влажное южное лето!

which fuel option is the best for a tiny house guide

Твоя очередь!

  • Что вы рекомендуете для обогрева крошечного помещения?
  • Какие варианты вы рассматривали?

Автор 3 ноября 2018 года / Tiny House ,
Отопление: руководство для начинающих | Домостроение

Выбор системы отопления для вашего проекта самостоятельного строительства или реконструкции представит ряд вариантов и станет одним из самых важных решений, которые вы примете.

Это не только повлияет на ваш опыт проживания в доме, но и определит текущие расходы вашего дома.

Отправной точкой для любой конструкции системы отопления является двойная. В первую очередь вам нужно будет рассчитать, сколько тепла требуется, что будет означать получение подробного расчета, проведенного квалифицированным инженером-теплотехником.

Кроме того, вам нужно будет выбрать излучатель в самом начале процесса, так как это решение также повлияет на все остальное.

Выбор излучателя обогрева

Три основных варианта излучателей обогрева:

  • Теплый пол: Это предпочтительный источник излучения для многих самостоятельных застройщиков и удлинителей, для комфорта, эффективности и дополнительного пространства на стене. это дает
  • радиаторов: радиаторы дешевле, чем UFH, и выбор зависит не только от эстетики, но и от количества тепла, необходимого
  • обогревателей плинтуса: У них есть что предложить, особенно в проектах по модернизации, и это нечто среднее между UFH и радиаторами

Как работает базовая система отопления?

На простейшем уровне представим систему отопления из двух частей: бита, который выделяет тепло, и бита, который распределяет это тепло по вашему дому.

На этом раннем этапе вы также должны понимать, что тепло требуется в двух формах - для обогрева помещения (т.е. для поддержания вас в тепле) и для горячей воды (т.е. для душа и т. Д.). Итак, самая простая из всех систем будет иметь:

  • бойлер (который использует энергию для нагрева воды и включает насос для его перемещения)
  • трубопровод (для перемещения теплой воды вокруг вашего дома)
  • излучателей (будь то будь то радиаторы или пол с подогревом)
  • баллон с горячей водой (для хранения горячей воды для использования по мере необходимости, хотя это не требуется с комбинированным котлом - подробнее о нем позже).

( ПОДРОБНЕЕ: Теплый пол или радиаторы? Выбор излучателей)

Как выбрать источник тепла

Важное решение заключается в том, стоит ли идти только с котлом или идти по пути установки системы возобновляемой энергии, и если так, будет ли это единственным источником тепла.

Газовый котел, дополненный солнечными тепловыми панелями или воздушным тепловым насосом, становится все более популярным вариантом, отчасти благодаря увеличению стимула для возобновляемого тепла (RHI - схема правительства по стимулированию освоения технологии производства возобновляемого тепла) ,

В ситуациях, когда в старых домах очень высокая потребность в тепле, котлы на древесных гранулах по-прежнему являются хорошим вариантом. Однако, имейте в виду, что тариф RHI не такой щедрый, как был.

Реальность такова, что при наличии основного газа его трудно игнорировать. Но кроме этого, доступны все варианты, и лучший и, пожалуй, единственный способ принять правильное решение - начать с потребности в тепле и всех других факторов в отдельности, а не рассматривать систему отопления как единое целое.

Как управлять системой отопления

Система управления будет в значительной степени зависеть от устанавливаемой системы.

Чтобы изменить счет за отопление, система управления должна позволять устанавливать температуру для каждой комнаты. Нередко в каждом доме требуется, чтобы каждая комната нагревалась до одной и той же температуры в одно и то же время (представьте себе гостевые спальни, которые используются только изредка).

Кроме того, как бы глупо это ни звучало, вам нужно будет понять, как работает ваша система, чтобы эффективно управлять ею, особенно в более сложной системе.

Вы могли бы иметь UFH на первом этаже и радиаторы в спальнях; может быть более одного источника тепла с котлом, дополненным солнечными батареями; и есть «интеллектуальные» системы, которые, очевидно, учатся, когда мы хотим отапливать дом и до какой температуры.

Система управления так же важна, как и сама система отопления, и, не зная, как ее эксплуатировать, невозможно получить полную выгоду от инвестиций.

Объяснение баллонов с горячей водой

Комбинированные котлы

- это единственная опция, которая не требует хранения горячей воды.Помимо этого, есть ряд других причин для выбора другого варианта (который включает в себя хранилище горячей воды) - не в последнюю очередь, повышенная эффективность всех других вариантов и тот факт, что комбинированные котлы препятствуют использованию любой формы возобновляемой энергии.

Объем цилиндра будет определен путем расчета, который учитывает требования к отоплению помещения в доме, количество ванных комнат и количество людей в доме.

Решение принимается за вентилируемый или невентилируемый цилиндр.

(Фото предоставлено:.)

Вентилируемые баллоны не поддерживают никакого давления, поэтому обеспечение хорошего давления в кране или душе зависит от чего-то другого, обычно от резервуара коллектора на чердаке или насоса.

У вас будет медный цилиндр в сушилке и расширительный бак на чердаке, а также резервуар для хранения холодной воды.

Цилиндры без вентиляции, которые включают накопители тепла, поддерживают давление и подают воду к выпускному отверстию при давлении в сети. Но они идут с более высоким ценником и ежегодным счетом за обслуживание.

У вас будет белый цилиндр в сушилке и ничего на вашем чердаке.

(Фото предоставлено:.)

Термохранилище также будет поддерживать воду в слоях с разными температурами (называемыми стратификацией), что полезно для нескольких источников тепла и требований различных типов розеток (т.е. UFH и горячая вода).

Как правило, ваш поставщик или установщик будет указывать, какой цилиндр следует установить. Совет будет сделать некоторые исследования и принять участие в принятии решения - существует довольно широкий разброс с точки зрения эффективности и цены.

Какой размер котла мне нужен?

Котлы бывают разных размеров (измеряются в кВт), и вам нужно указать правильный - слишком большой котел не только будет дороже, но будет работать менее эффективно, чем модель адекватного размера.

Имейте в виду, что у сантехников будет больше шансов увеличить размер, так как они не хотят получать обратные вызовы из-за проблем, связанных с небольшой моделью, и капитальные затраты все равно будут вам переданы. Многие из поставщиков котлов предлагают онлайн-руководства по выбору правильного размера.

Вы можете получить удар самостоятельно, добавив необходимую тепловую мощность от радиаторов или системы теплых полов (с учетом размеров помещения, уровней изоляции и размеров окон; это обычно можно рассчитать на веб-сайтах радиаторной компании), а затем добавив 3 кВт для горячей воды. вода и 10% буфер.

Типичные требования к котлам для больших отдельно стоящих домов будут в районе 30 кВт.

Система отопления Jargon Buster

Поскольку вода расширяется при нагреве, в системе отопления должно быть место для размещения дополнительной емкости.В традиционных системах это будет в форме расширительного бака на чердаке, но в более современных системах это будет в виде расширительного бака, расположенного либо рядом с котлом, либо внутри цилиндра с горячей водой, либо внутри него.

Емкость для хранения, которая по требованию подает горячую воду в краны и душевые, расположена в сушильном шкафу. В зависимости от типа системы, она либо нагревает холодную воду, подаваемую из резервуара для хранения холодной воды, хранит горячую воду, подаваемую непосредственно котлом, либо нагревает холодную воду, подаваемую непосредственно из сети.

Котел - это сосуд, который передает тепло (обычно газ, масло или СНГ) в тепло для подогрева воды. Количество выделяемого тепла измеряется в кВт, и типичные размеры котлов варьируются от 15 до 40 кВт для бытового применения. Обычно он включает в себя насос для подачи воды по трубам к радиаторам.

Варианты топлива для обогрева: сравнение затрат

Для начала, нет веских экономических причин для использования электричества в целях отопления, если только вся используемая электроэнергия не производится на месте из возобновляемых источников энергии.В равной степени LPG не имеет большого смысла. Литр будет стоить около 47 фунтов стерлингов (в зависимости от чего?) И будет поставлять около 7 кВт / ч тепла или около 6,7 пен / кВт-ч. Печное топливо сейчас стоит примерно по той же цене за литр и будет поставлять около 10 кВт / ч, или около 4,8 п / кВтч.

Газ (при наличии) является самым дешевым видом ископаемого топлива с точки зрения установки, капитальных и эксплуатационных расходов. Системы возобновляемой энергии все еще имеют относительно высокие капитальные затраты, но их низкие эксплуатационные расходы делают их лучшим вариантом в долгосрочной перспективе.

Чтобы сравнить стоимость вариантов топлива, мы посмотрим на капитальные затраты различных типов наряду с годовыми эксплуатационными расходами и то, как они будут складываться в последующие годы, ниже (исходя из годовой потребности в тепле 15 000 кВт-ч / год Типичный дом.

Топливо Капитальные затраты * Цена топлива (за кВтч) ** Годовые эксплуатационные расходы Доход от RHI Стоимость топлива за 7 лет Общая стоимость за 7 лет Стоимость топлива за 10 лет Общая стоимость за 10 лет ***
Сетевой газ £ 2500 £ 0.06 £ 850.50 N / A £ 8576 фунтов 11076 фунтов 14,916 фунтов 10916
Масло £ 5000 £ 0.04 £ 630 N / A £ 6,886 £ 11,886 £ 12,544 £ 22,544
LPG £ 4 000 £ 0,07 £ 1,102,50 N / A 901 901 901 901 901 901 901 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 из 9 из 29 942 £
ASHP £ 7 500 £ 0.15 £ 750 £ +1049 £ 7566 £ 7723 £ 13161 £ 13318
GSHP £ 12000 £ 0.15 £ 562.50 £ +2031 £ 5670 £ 3453 £ 9862 £ 7645
Биомасса £ 15000 £ 0.06 £ 866,25 £ 1011 £ 6839 £ 14762 £ 10397 £ 18320

* Капитальные затраты включают в себя установку и вспомогательное оборудование
** Стоимость топлива включает инфляцию в размере 12% для электроэнергии, газа, СНГ и нефти и 4% для биомассы
*** 10-летняя стоимость включает замену котлов на газе, СНГ и нефти

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
