Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Содержание статьи:

Всем привет!  Многие автовладельцы ценят качественный звук в машине. Но далеко не всегда его можно получить от штатной аудиосистемы. Потому приходится идти на некоторые ухищрения, собирать самодельный комплекс и добиваться нужных результатов. Как вы поняли, сегодня я постараюсь вам рассказать о том, Как сделать и собрать сабвуфер своими руками в машину.

В действительности, если вы хорошо разбираясь в электросхемах, а также умеете держать в руках инструменты, ничего сложного в сборке и изготовлении нет. Подготовьте специальные чертежи, продумайте дизайн, подсмотрев хорошие идеи на фото, а также рассчитайте все необходимые параметры.

Даже если ваша аудиосистема в машине идет без усилителя, хороший пассивный или активный саб исправит ситуацию, позволит значительно повысить качество звучания любимых композиций. Причем сделать саб можно из старых колонок или из обычного динамика.

Давайте обо всем будет говорить по соответствующему порядку. Попробуем разобраться вместе в том, как сделать себе отличный сабвуфер для авто.

Подбор динамиков

Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.

Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.

Можно выделить несколько основных вариантов динамиков:

  • 6-дюймовые. Используются как источники мид-басов при сочетании с крупными сабами;
  • 8-дюймовые. Хорошо подойдут для тех, кому нужны фронтальные басы;
  • 10-дюймовые. Подойдут под колонки с внутренним объемом 15-20 литров;
  • 12-дюймовые. Выдают прекрасный по качеству звук, но короб будет иметь объем минимум 25 литров;
  • 15-дюймовые. Невероятно мощный бас, но корпус минимально займет 60 литров. А то и все 90.

Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.

Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.

Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя. Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.

Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.

pricep-vlg.ru

Как сделать сабвуфер в машину своими руками

Вы хотите сабвуфер в автомобиле, но вам не нравится иметь громоздкий квадратный ящик в багажнике? Почему бы не создать сабвуфер в машину своими руками из стекловолокна, который впишется в интерьер вашего автомобиля и будет выглядеть заводским? У большинства автомобилей есть неиспользуемое пространство в багажнике, которое идеально подходит для установки сабвуфера.

Работа со стекловолокном не очень сложна, а материал отлично подходит для создания корпуса. Я покажу схемы и чертежи, как можно сделать корпус сабвуфера, который будет выглядеть так, будто шел вместе с автомобилем.

Шаг 1: Материалы

Вот материалы, которые вам понадобятся:

  • Коврик из стекловолокна
  • Смола для стекловолокна
  • Ацетон
  • Синий малярный скотч
  • Хлопковая тряпка
  • Доска из ДВП
  • Шкант
  • Емкости для смешивания
  • Палочки для смешивания

Инструменты:

  • Валик для краски
  • Щетка
  • Гравер/шлифмашина
  • Лобзик
  • Дрель

Защита:

  • Резиновые перчатки
  • Респиратор
  • Старая одежда

Предупреждение: стекловолокно и смола очень неприятны и опасны для работы. Наденьте старую рубашку с длинными рукавами и длинные брюки, а также респиратор. Если вы чувствуете запах смолы, значит, ваш респиратор не работает. Если смола попадет на кожу, смойте ее холодной водой. Используйте ацетон чтобы очистить щетки и валики с полимерным покрытием. Скорее всего, смола испачкает всё, рядом с чем вы работаете. Защитите окружающие поверхности. Не надевайте одежду, которую жалко выбросить, она будет пахнуть. Я бы рекомендовал принять теплый душ после работы со стекловолокном.


Шаг 2: Определите область

Определите область, где вы хотите поставить самодельный сабвуфер в машину. Используйте малярный скотч, чтобы защитить покрытие. Это будет задней стенкой вспомогательного корпуса. Удостоверьтесь, что вы хорошо защитили покрытие. Смола, попавшая на ворс или краску вряд ли смоется.

Шаг 3: Первый слой

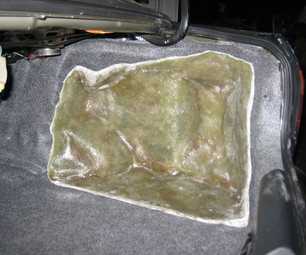

Первый слой смолы и стекловолокна — один из самых важных этапов. Первый слой образует форму задней стенки и является основой для корпуса. Наносите стекловолокно и смолу медленно и будьте осторожны.

Смешайте эпоксидную смолу в соответствии с указаниями и нанесите её тонким слоем на скотч, чтобы стекловолокну было за что зацепиться. Прикрепите стекловолокно к поверхности, затем пропитайте его смолой. Вы можете использовать маленький малярный валик, чтобы сгладить края и убрать пузырьки. Оставьте смолу высыхать в соответствии с инструкцией, пока у вас не появится твердая однородная оболочка.

Шаг 4: Добавляйте слои

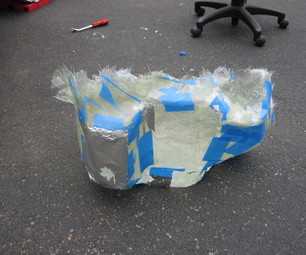

Вытащите получившийся твердый каркас из автомобиля. Задняя часть корпуса будет задней формой вашего сабвуфера. Сейчас он слишком тонок, чтобы быть полезным. Вам нужно будет добавить несколько слоев эпоксидки и стекловолокна на внутреннюю часть корпуса, чтобы она стала жесткой панелью, которая сможет выдерживать звуковое давление.

Я сделал еще 7 слоев внутри сабвуфера. Количество слоев будет зависеть от вашего усилителя. Убедитесь, что каждый слой успевает затвердеть, перед тем, как добавлять новый. Как только у вас будет около полутора сантиметров толщины и он будет казаться крепким, этого хватит.

Если вы делаете корпус большего размера, или вам нужна более квадратная форма, можно комбинировать дерево, например ДВП, и стекловолокно.

Шаг 5: Рассчитайте необходимый объем

Сабвуферы — это две части, которые взаимодействуют и создают низкочастотный звук. У вас есть сабвуфер или «саб», и корпус. Каждый сабвуфер имеет конкретный подходящий объем корпуса для герметичных и портированных корпусов. Мы изготавливаем герметичный корпус. В моем случае это около 28 литров пространства.

Наш корпус имеет сложную форму — как посчитать объем? Простым способом подсчета объема неправильной фигуры является создание аналогичного корпуса известного объема (например, параллелепипеда) и заполнение его сыпучим материалом. Заполните емкость с известным объемом, затем пересыпьте материал в корпус из стекловолокна.

Не забывайте учесть объем вашего динамика и любых элементов поддержки, которые будут занимать место внутри корпуса. Объем этих вещей нужно будет вычесть из общего объема.

Используйте дремель или аналогичный режущий инструмент, чтобы отрезать лишнюю длину стенок. Я использовал большой отрезной диск. Вы можете также отшлифовать края, если хотите. В обоих случаях обязательно надевайте защиту, чтобы предотвратить попадание пыли из стекловолокна в легкие или на кожу/глаза.

Шаг 6: Создайте форму передней стенки

Есть несколько способов сделать это. Вы, безусловно, можете подойти к созданию формы творчески, направить сабвуфер в любую сторону и поместить его в любое положение.

Вам нужно вырезать кольцо из дерева для установки внутри. Оно должно быть деревянным, а не из стекловолокна, потому что стекловолокно потрескается и не сможет прикрепиться должным образом. Если у вас есть лобзик или подобный инструмент, вы легко можете разметить и вырезать кольцо из ДВП. Вам понадобится около 30 см пиломатериала.

Кольцо динамика должно быть установлено на корпусе сабвуфера таким образом, чтобы оно плотно держалось и была возможность его снять. Я купил дешевый шкант и разрезал его на 4 части. Используя горячий клей я сделал подобие системы поддержки.

Затем возьмите старую футболку или тряпку из хлопчатобумажной ткани и растяните ее на лицевой стороне корпуса. Если вам нужно, внесите корректировки в положение кольца для спикера, пока вы не будете довольны формой.

Еще раз, приклейте х/б ткань горячим клеем к внешним краям корпуса и обрежьте избыток. Убедитесь, что вы представляете, как будет выглядеть готовый продукт . Если вам не нравится результат – срежьте ткань, переместите кольцо динамика и повторите все заново.

Шаг 7: Создайте переднюю стенку

После того, как вы растянули хлопковую ткань поверх задней части корпуса, вам нужно сделать толстый слой стекловолокна, чтобы закончить корпус. Передняя часть очень хрупкая на данный момент, поскольку она поддерживается только шкантами и клеем.

Чтобы сделать сабвуфер крепким, нужно покрыть хлопок смолой. Используйте щетку и убедитесь, что хлопок полностью пропитался. Нет необходимости покрывать смолой внутренний радиус кольца, поскольку его нужно будет вырезать.

Как только хлопок полностью высохнет, вы можете начать наносить стекловолокно слоями, как раньше. Не забывайте заходить за края передней части и проходиться валиком по боковым стенкам, чтобы запечатать стенки корпуса.

Я бы рекомендовал использовать такое же количество слоев, как и для задней части корпуса. Используйте валик для сглаживания пузырьков и ряби.

Шаг 8: Доводка и тестирование

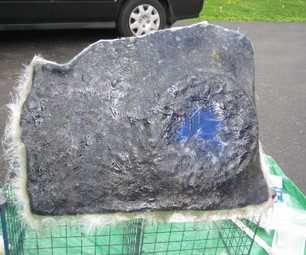

Теперь вы должны закончить работу со стекловолокном. Ваш корпус должен выглядеть как грязная капля смолы с краями из стекловолокна. Вам нужно обрезать излишки и придать корпусу окончательную форму и покрытие.

Мне нравится начинать с краев корпуса, так как они могут быть потенциально опасными, если вы попытаетесь перенести ящик. Используйте дремель, лобзик или шлифмашину для обрезки и шлифования краев.

Используйте дрель, чтобы просверлить отверстие в центре кольца, затем вырежьте отверстие по радиусу лобзиком или иным инструментом. Отшлифуйте края кольца.

Теперь ваша рука должна пролезть в корпус. Уберите шканты, которые вы приклеили ранее.

Я просверлил отверстие в задней части корпуса, чтобы пропустить провода динамиков. После того, как пропустили провода, запечатайте отверстие силиконовым герметиком.

Теперь можно проверить корпус. Подключите динамик к аудиопроигрывателю и запустите. Скорее всего, корпус не будет полностью герметичен, но у вас будет представление, получилось ли. Если у вас есть щели по краям, вы можете добавить дополнительные слои стекловолокна внутри или снаружи.

Шаг 9: Отделка

Теперь, когда вы проверили, что корпус сидит как нужно и функционирует правильно, время придать ему правильный внешний вид. Вы можете просто отполировать его до блеска, но я хотел сделать его таким, будто саб шел с автомобилем прямо с завода.

Купите автомобильную ткань, которая ближе всего соответствует ткани вашего багажника. Обычно в багажнике черная или серая ткань, поэтому обычно несложно найти нужный цвет.

Я использовал клей-спрей 3M 77 чтобы приклеить ткань на поверхность стекловолокна. Лучше купите хороший клей, чтоб не пришлось делать работу заново. 3M 77 в любом случае хорошо иметь под рукой.

Нанесите клей на заднюю часть ткани и на стекловолокно. Лучше переборщить с клеем, чем пожалеть. Начните приклеивать с центра, используйте чистый валик, чтобы растянуть ткань на поверхности. Фен может помочь с формовкой. Когда клей высохнет, сделайте отверстие для динамика.

Когда вы закончите, можно установить сабвуфер в авто. В некоторых случаях может потребоваться монтажный скотч. Для герметизации зазоров используйте двустороннюю монтажную ленту или уплотняющую ленту по краям отверстия для динамика. Для фиксации сабвуфера используйте шурупы для дерева, а не для гипсокартона.

После того, как вы собрали активный сабвуфер в машину своими руками, поместите его в багажник и протестируйте. Вам нужно проверить корпус на наличие утечек и «погремушек», а также удостовериться, что он плотно сидит на месте.

Теперь у вас есть собственный сабвуфер и в багажнике осталось много полезного пространства.

masterclub.online

Как сделать сабвуфер (для начинающих)

Сегодня речь пойдет о процессе создания ящика для сабвуфера, так сказать с задумки до результата. Данная запись будет полезна для новичков, хотя не только.
Вообщем, приходим мы к тому, что хотим иметь у себя в авто сабвуфер. Первое, что необходимо сделать — это предварительные замеры в авто, главное нормально всё замерить.

После чего уже начинаем «считать» необходимое акустическое оформление (короб саба). Для достижения желаемого результата, необходима индивидуальная настройка «под себя». С какими настройками работает у другого, не факт, что будет работать также у тебя. Поэтому не ленитесь, считайте индивидуально.

Вернемся к нашему примеру — расчет и карту распила я сделал (кому интересно использовались программы JBL Speakershop, SketchUp)

Расчет параметров с АЧХ

сборочный чертеж

вырез под терминал

карта распила

Саб мне запилили.
Я вообще всегда советую работать сначала мозгами, а потом уже физическую силу применять. Бывают, конечно, случаи, когда в обратном порядке результат получается лучше, но автозвук не тот случай))
Идём в магазин и закупаем материал (я брал березовую фанеру 20 мм.) и распиливаем все это, согласно нашей карты распила.

подготовка к сборке завершена
Что нам понадобится?

1. шуруповерт;
2. сверла 2.5, 5, 8;
3. пистолет для герметика;
4. резиновый шпатик;
5. канцелярский резак;
6. измерительный инструмент (линейка, штангель).
Материал
1. саморезы 5х45;
2. герметик 601;
3. краска черная;
4. карпет акустический;
5. клей (я брал аэрозоль абровский)

Далее процесс сборки:

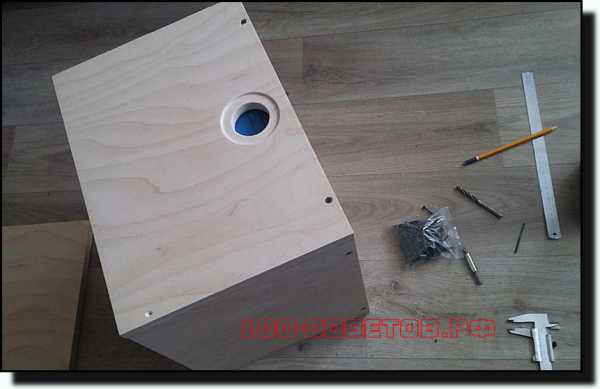

наживляем стенки

делаем фасочки

одну стенку пока не трогаем

фиксируем саморезами

промазываем стыки герметиком

красим внутренности

закрываем последнюю оставшуюся стенку

обтягиваем карпетом

подключение саба
терминал взят Daxx T92,
проводка Daxx S32 12Ga,
клеммы акустические Daxx T73.
Саб подключен на 4 Ома.

вид разъема снаружи

для монтажа динамика взяты саморезы Ural 5,5×25

Мы незаметно подошли к воплощению нашей мысли в реальности. Что доставляет, особенную радость, когда сам, вот этими руками)))

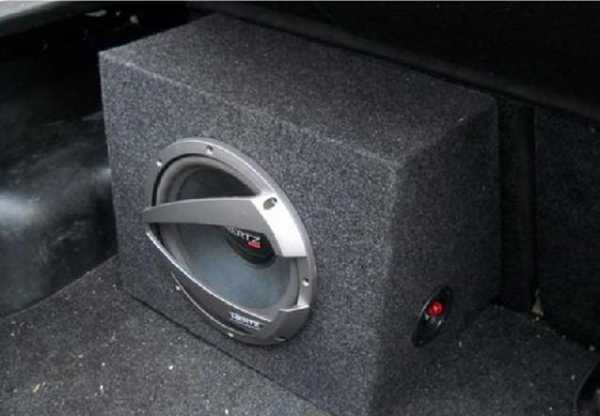

ну вот и наш сабик приютился в багажнике, а меня посетила мысль, что необходима защита (гриль).

Автор; Сергей  г.Владивосток

xn--100--j4dau4ec0ao.xn--p1ai

Инструкция по изготовления сабвуфера для автомобиля.

Сабвуфер — это низкочастотный динамик, установленный в корпус. Он предназначен для воспроизведения звука низкой частоты. Тема этой статьи — изготовление сабвуфера своими руками.

Наш рассказ о том, как собрать сабвуфер, необходимо предварить небольшим экскурсом в теорию. Корпус выступает в роли акустического оформления, требуемого для изоляции звуковых волн, излучаемых передней и задней стороной диффузора динамика, так как при их встрече происходит самозатухание, называемое коротким замыканием.

Виды конструкций акустического оформления

Бесконечный экран (freeair)- головка динамика устанавливается в усиленную заднюю полку автомобиля. Несмотря на простоту установки, используется редко ввиду низкого звукового давления, а также переменой звучания в зависимости от наполненности багажника. Возможна реализация только в автомобилях с кузовом седан.

Закрытый ящик — наиболее распространённый корпус сабвуфера. Закрытая коробка достаточной жесткости полностью изолирует звуковые колебания, излучаемые тыльной стороной головки. Для лучшего затухания звуковых волн внутри корпуса ящик внутри обклеивают звукопоглощающим материалом: войлоком, ватой или поролоном толщиной не меньше 2см. Из плюсов — простота расчетов и изготовления. Также динамики в таком корпусе легко переносят пиковую нагрузку. Закрытый ящик подходит для прослушивания музыки с богатым тональным окрасом. Минус один, но существенный. Это низкий коэффициент полезного действия сабвуфера, так как половина звуковых волн «остается» в ящике.

Фазоинвертор. Представляет из себя закрытый ящик с выходом порта, через который звуковая волна от тыльной стороны головки выходит из ящика наружу. Тоннель имеет круглую или прямоугольную форму. Именно этот порт и называется фазоинвертором. Он имеет определённый размер и место установки, благодаря чему меняет фазу проходящей через него звуковой волны. Звук от задней стороны динамика накладывается на звук от передней стороны, увеличивая коэффициент полезного действия. Это позволяет получить звуковое давление в два раза больше, чем при закрытом корпусе. Однако такой корпус более сложен в расчётах, и требуется больше размер ящика по сравнению с установкой того же динамика в закрытый ящик. Также при большом уровне звука возможны шумы из-за завихрения воздуха на краю фазоинверторного порта.

Бандпасс(bandpass). Представляет собой ящик с перегородкой посередине, которая образует две камеры. В перегородку внутри корпуса устанавливается низкочастотный динамик. В зависимости от сочетания камер (глухих или фазоинверторных), различают три вида бандпасс корпусов. Это бандпасс 4-й категории, 6-й категории тип А и 6-й категории тип Б (см. рис.). Сабвуферы данной конструкции позволяют получить качественный бас и высокий уровень КПД. Такой корпус очень сложный в проектировании и настройке, также имеет большие размеры по сравнению с другими конструкциями.

Изготавливаем корпус для сабвуфера своими руками

Какой материал лучше всего подойдёт для того, чтобы сделать корпус для сабвуфера своими руками?

  • Древесностружечная плита (ДСП) — наиболее подходящий вариант, он дёшев и легко поддается обработке. Следует выбирать ДСП с наибольшей плотностью. Подойдет толщина 16мм или больше. ДСП легко впитывает влагу и разбухает, поэтому желательно окрашивать.
  • Древесноволокнистая плита (ДВП) — её, также как и ДСП, следует выбирать наиболее большой плотности. Легко слоится, особенно влажный. С ДВП следует работать аккуратно, чтобы не испортить. Несмотря на недостатки, является удобным материалом для быстрой постройки сабвуферного корпуса для динамика средней мощности.
  • Фанера. Подходит фанера из русской березы или корабельной древесины. Большинство других сортов фанеры не имеют достаточной плотности, что приводит к искажению звука.

Если есть листы ДСП, ДВП или фанеры, но их толщины недостаточно, чтобы обеспечить требуемую жесткость конструкции, можно сложить вместе два листа, скрепив их герметиком (или ПВА, столярным клеем) и саморезами.

Итак, сделать корпус для сабвуфера своими руками совсем не сложно.

Как собрать сабвуфер: требуемые материалы и инструменты

Материалы

  • Динамики. При выборе динамика следует знать, что они отличаются своими характеристиками. На коробке или инструкции обычно указывается рекомендуемое акустическое оформление для данного динамика.
  • Фанера, ДВП, ДСП. Количество зависит от размеров изготовляемого корпуса.
  • Клеммы для проводов (акустический терминал). Необязательно. Можно просверлить две дырочки и через них вывести провода от динамика наружу.
  • Кабель акустический.
  • Силиконовый герметик или клей ПВА.
  • Саморезы по дереву. Гвозди не подходят.
  • Эпоксидная смола.
  • Краска или лак.
  • Клей в баллончике для карпета. Можно использовать и другой клей.
  • Если вы будете строить корпус с фазоинвертором, необходим фазоинверторный туннель требуемого размера. Если нужного в продаже нет, то подбирается в строительном магазине пластиковая (картонная, железная) труба нужного диаметра.

Инструменты

  • Ножовка или лобзик.
  • Шуруповерт, подойдет и отвертка.
  • Рулетка или длинная линейка.
  • Карандаш (маркер).
  • Карпет или винил, подойдет и другой материал для обтяжки корпуса снаружи.
  • Ножницы.

Перед тем как собрать сабвуфер, необходимо грамотно его рассчитать. Качаем в интернете программу JBL SpeakerShop (или аналогичные, например WinISD или bassbox6pro), нужна чтоб рассчитать размеры корпуса.

Все эти программы работают по одному принципу: в соответствующие поля в программе вводим характеристики из инструкции к динамику или ищем в базе данных программы свой динамик. Выбираем тип корпуса, который хотим построить, и объем, рекомендуемый в инструкции. Программа выдаст размеры всех стенок сабвуферного корпуса. В инструкциях ко многим динамикам уже указываются размеры и виды рекомендуемых ящиков. Если форма сабвуферного корпуса, указанного в инструкции, подходит, то можно обойтись без программы. Для каждого динамика требуется индивидуальный расчёт объема корпуса, размера и расположения порта. Для корпуса сабвуфера не имеет значения форма, важен объем для получения тех или иных характеристик звука.

Изготовление сабвуфера включает в себя несколько этапов

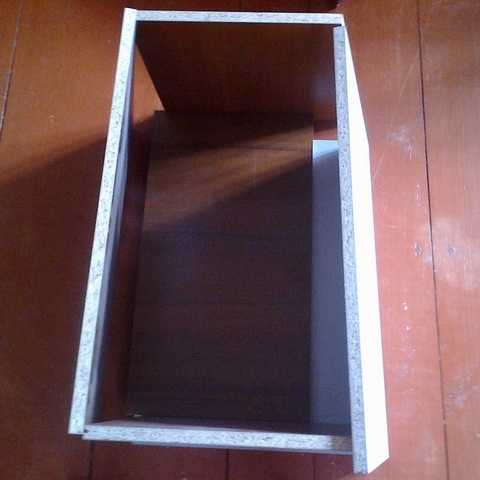

Вырезаем стенки ящика согласно размерам. Вырезать следует, тщательно соблюдая размеры, чтобы при сборке щели были как можно меньше.

Собираем стенки вместе, промазывая стыки герметиком и закручивая саморезы через каждые 5 см.

Стыки ещё раз промазываем герметиком снаружи и внутри. Если останется даже очень маленькая дырочка, через нее при работе динамика будет слышен свист.

Вырезаем в удобном месте отверстие для акустического терминала (клеммы для проводов).

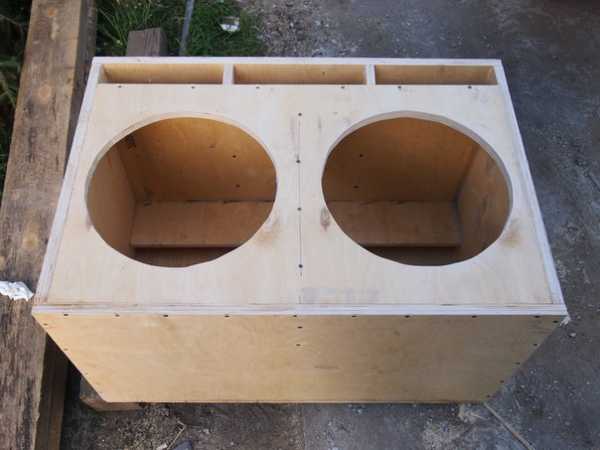

Вырезаем отверстие для динамика.

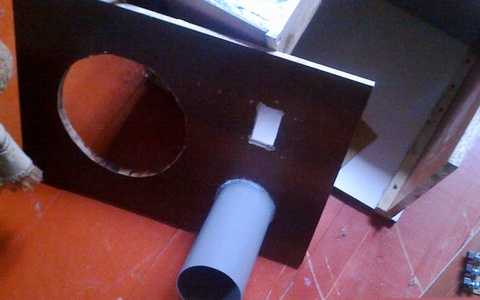

Если ящик с фазоинвертором, то крепим фазоинверторный порт в соответствующее отверстие так же с помощью эпоксидной смолы.

Чтобы защитить корпус из ДВП или ДСП от влаги, материал лучше покрыть краской или лаком, лучше нитро.

Обтягиваем карпетом корпус, не забывая оставить отверстия для динамика и терминала.

Устанавливаем акустический терминал на свое место. Крепим его саморезами, изнутри можно промазать эпоксидной смолой.

Крепим на клеммы внутри терминала два провода. Другой стороной провода присоединяем к клеммам динамика. Они должны иметь ровно ту длину, которая требуется для удобного подсоединения динамика.

Вставляем динамик на свое место. В стык между динамиком и плоскостью ящика кладем уплотнительную прокладку. Если в комплекте с динамиком не было такой, можно использовать тонкую полоску поролона или уплотнитель для окон.

Крепим динамик саморезами из комплекта динамика или обычными саморезами по дереву.

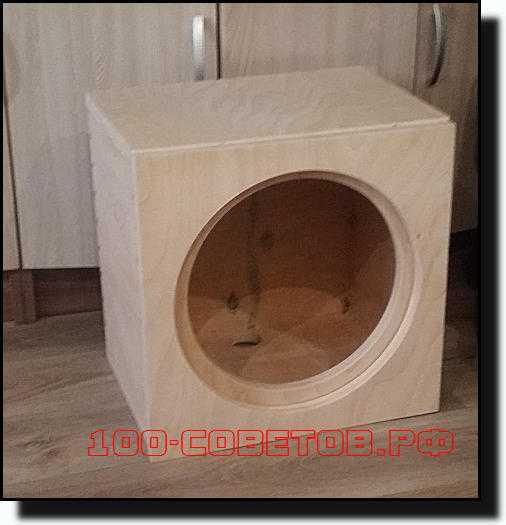

На фото — сабвуферный корпус с фазоинвертором для динамика BLAUPUNKT размером 12″ (слева). Объем корпуса — 70 литров, это максимальный рекомендованный в инструкции объем для этого динамика. Большой объем позволяет получить хорошее звуковое давление для прослушивания электронной музыки.

www.diy.ru

КАК СДЕЛАТЬ САБВУФЕР

   Здравствуйте господа радиолюбители, давно зрела идея создать собственную мощную аудиосистему, и не просто "с того, что под руку попало", а достойную, не хуже чем от дорогих брендов, что есть в продаже. Пошуршав на просторах интернета пришел к выводу, что такую систему собрать вполне под силу, тем более, что навыки в радиотехнике есть, да и голова на плечах тоже:)


   Прежде всего, перечитав море тематических статей, пришел к выводу, что оптимальным решением в плане цена/качество будет сабвуфер на динамике 75ГДН, дальше дело было за приобретением самого динамика. Заказал в интернете, так как на радиорынке достойных кандидатов не было. Пока шла длительная пересылка динамика, начал колдовать над корпусом. На мебельной базе заказал себе корпус сразу с нарезкой, материал - 2 см ДСП.


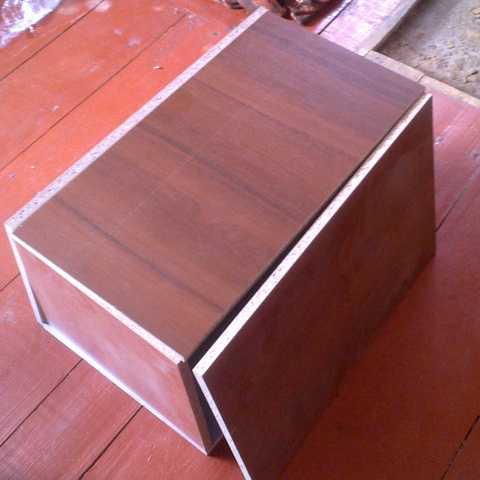

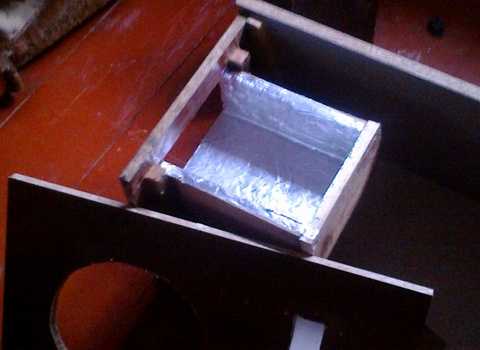

   Весь процесс нарезания корпуса занял от силы 15 минут. Далее дело пошло интереснее, началась его сборка. Было закуплено 150 саморезов длиной 5 см и канализационная труба диаметром 10 см, также был куплен карпет и клей "жидкие гвозди", короб промазывался герметиком и скручивался шурупами, была прорезана дырка под динамик и фазоинвертор, пока пришел динамик корпус был почти готов.

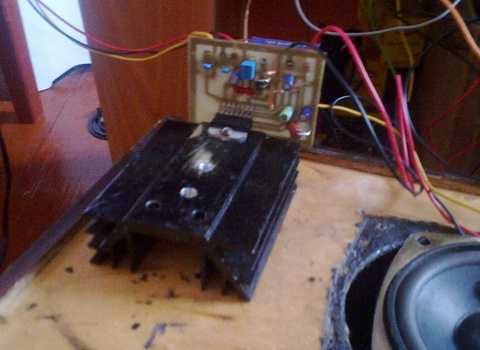

   Дошла очередь до электронной начинки. Выбрал TDA7294 - она проста в сборке и выдает довольно неплохую мощность.

Схема УМЗЧ и ФНЧ

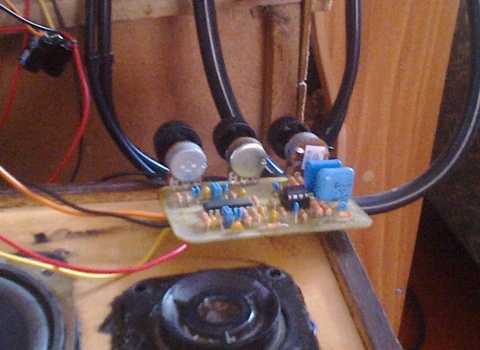

   Также был спаян тембрблок на TL072 и TL074, все завелось с пол тыка.

   Морока была лишь с трансформатором, который я рассчитывал и мотал вручную, кто хоть раз мотал тороиды - поймет 🙂


   Когда все было сделано, пришла мысль делать сабвуфер пассивным, а усилитель отдельно в корпусе... так и сделал.


   Динамик был выцвевший, было решено покрасить его автоэмалью. Честно говоря, обклейка карпетом немного потрепала нервы. В конце-концов решил аккуратно поприбивать его гвоздиками 1 см, эта идея удалась.


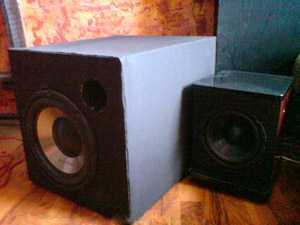

   Было вкручено гнездо для подключения аудиокабеля, и пошла тестовая прогонка саба - звук получился просто шикарным!

   Бас ровный, глубокий, без хрипов тресков и тому подобного, такой сабвуфер слушать одно наслаждение! Впоследствии саб был успешно продан одному знакомому, так что придётся опять взяться за дело - но это уже другая история... С уважением, Колонщик.

   Форум по самодельным сабвуферам

   Обсудить статью КАК СДЕЛАТЬ САБВУФЕР




radioskot.ru

Как сделать сабвуфер для авто своими руками

Как сделать сабвуфер в авто своими руками? Такой вопрос часто задают автолюбители, которых не устраивают готовые корпусные сабвуферы. В данной статье мы покажем, как можно сделать несложный качественный сабвуфер для авто своими руками.

Чтобы сделать сабвуфер, нам необходимо определиться с формой корпуса, типом акустического оформления и выбрать динамическую головку.

Форму корпуса сабвуфера выберем в виде усеченной пирамиды, как наиболее универсальную, со скошенной задней стенкой под углом в 23 градуса (практически у всех автомобилей спинка заднего ряда сидений наклонена именно на такой угол).

В качестве типа акустического оформления для корпуса сабвуфера выберем закрытый ящик. Это позволит легко получить предсказуемые результаты. Такие типы акустического оформления как фазоинвертор (bass reflex, vented box) и бандпасс (bandpass) рассматривать не будем, потому, что они требуют более сложных расчетов и настройки.

Открытое оформление (Free air) тоже рассматривать не будем, так как оно подходит только для седанов.

Переходим к выбору сабвуферного динамика. Поскольку нам необходим динамик для закрытого ящика, то при его выборе необходимо руководствоваться таким параметром как добротность Qt. Этот параметр должен быть примерно 0,5 — 0,6. Если этот параметр равен 0,3 — 0,5, то такой динамик больше подходит для фазоинверторного оформления, а если Qt = 0,7 — 1,2, то такому динамику больше подходит открытое оформление. Из недорогих сабвуферных динамиков наш выбор пал на модель DS250 фирмы Hertz.

Согласно измерениям и рекомендациям журнала «Автозвук», для динамика Hertz DS250 в акустическом оформлении закрытый ящик требуется объем порядка 23-28 литров. При этом АЧХ сабвуфера с учетом передаточной характеристика салона автомобиля получается линейной.

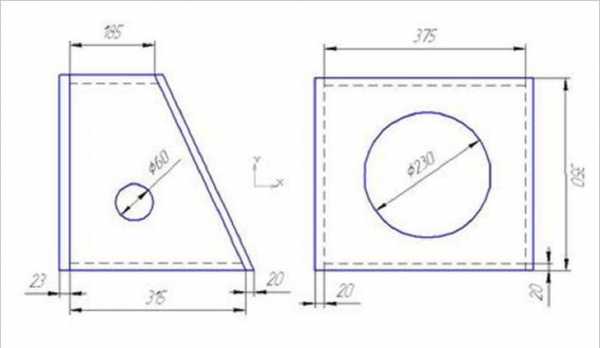

После определения требуемого объема приступаем к расчету и изготовлению чертежа корпуса сабвуфера. Передную стенку корпуса сабвуфера сделаем из ДСП толщиной 23 мм, а боковые — толщиной 20 мм. После того, как выпилили стенки корпуса сабвуфера нужных размеров и в нужном количестве, приступаем к сборке корпуса. Все соединения выполняем на клею ПВА и саморезах. Саморезы вкручиваем с шагом в 5 см, предварительно просверлив отверстие под них сверлом на 3 мм и раззенковав сверлом 10 мм под головки саморезов.

После того как собран ящик из боковых, верхней и нижней стенок, на одной из боковый сторон циркулем размечаем отверстие под акустический терминал.

И электролобзиком вырезаем отвертие.

Поскольку акустический терминал достаточно хлюпкий и при высоком давлении может создавать призвуки, то для этого экраннируем его небольшой коробочкой.

Эту коробочку промазываем клеем и на саморезах прикручиваем к боковине.

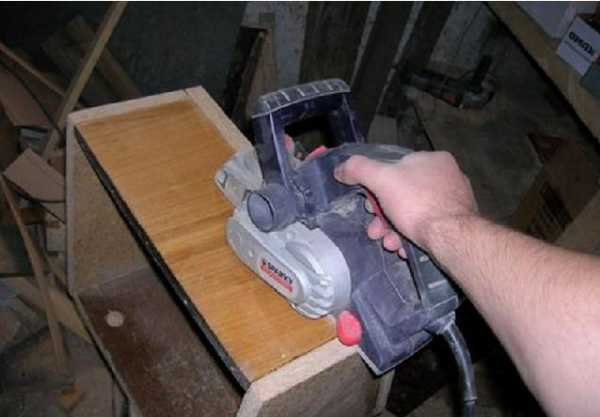

Рубанком срезаем все выступающие края корпуса сабвуфера.

Электролобзиком вырезаем в передней панели отверстие под установку динамика, которую на клею и саморезах крепим к корпусу.

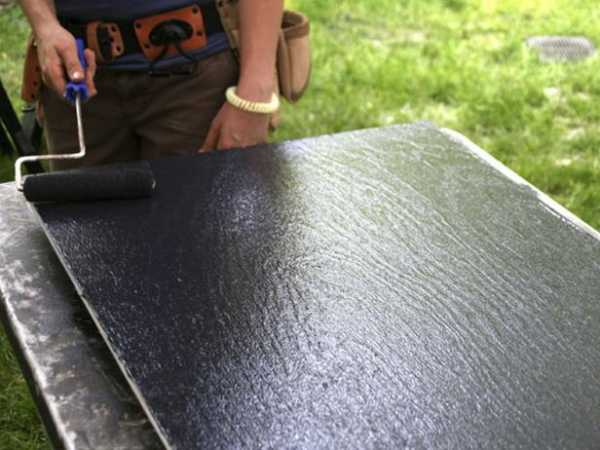

Следующий этап, который нам предстоит пройти — это защитить от влаги и конденсата корпус сабвуфера, поскольку влага на ДСП действует разрущающе. Для этого мы пропитаем корпус мебельным нитролаком. Лучше эту процедуру провести на улице, т.к. лак вонюч и ядовит.

Так же пропитываем внутренний торец передней панели.

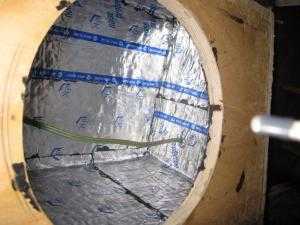

Следующий этап, который нам необходимо выполнить — это облагородить внешний вид. Для этого корпус сабвуфера обклеим карпетом. На обклейку нам понадобиться примерно 1,5 метра карпета. В качестве клея использовался нитролак.

Острым концелярским ножом вырезаем отверстие в карпете под динамик.

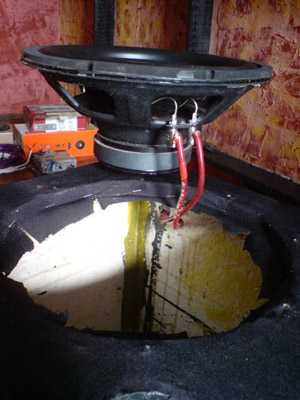

Корпус готов. Остался последний шаг — соединить сабвуферный динамик с акустическим терминалом и закрепить их в корпусе.

Сабвуфер, сделанный своими руками, готов! Можно подключать к усилителю и наслаждаться басами.

Автор: А.Сусло Источник: книга «Изготовление и расчет сабвуфера»

Возможно, вам это будет интересно:

meandr.org

Как собрать короб для сабвуфера своими руками

Как собрать короб для сабвуфера

Как собрать короб для сабвуфера таким, чтобы в нем динамик заиграл со всей своей мощностью?
Такой вопрос интересен многим почитателем хорошего звука, стремящимся усовершенствовать аудиосистему своего автомобиля. В нашей статье мы узнаем, как собрать короб под сабвуфер, именно таким, каким он должен быть.
Для начала, прежде чем заняться изготовлением, рекомендуется определить вид динамика, воспроизводящего низкие частоты. Как правило, специалисты рекомендуют останавливать свой выбор на динамиках с 10-12 дюймами. Именно они сегодня популярны и наиболее чаще используются, как сабвуферы.

Как сделать коробку для сабвуфера с обычным диаметром

Короба для сабвуфера и их виды

На сегодня принято различать несколько разновидностей коробов для сабвуфера(см.Какой сабвуфер лучше: рассмотрим активный или пассивный). Как известно, от типа короба и его конструкции напрямую зависит качество звука, получаемого на выходе.
 Итак:

  • Короб закрытого типа, наиболее распространенный в изготовлении и проектировании вид. В таком коробе низкочастотный динамик будет «чувствовать» себя хорошо. Улучшатся намного его акустические характеристики. Кроме того, такой ящик будет намного легче построить самому.

Как самому сделать короб для сабвуфера

  • Короб бандпас. Его еще называют коробом четвертого порядка. Эта конструкция подразумевает наличие разделенных камер внутри. Обычно, эти самые камеры бывают различного размера. В одной камере располагается динамик(см.Как выбрать динамики для автомагнитолы своими силами), а в другой – фазоинвертор или воздухоотвод.

Примечание. Преимуществом данного вида короба является его особая конструкция, которая способна ограничивать частоты.

  • Короб бандпас 6-го порядка. Он заметно отличается от вышеописанного, в частности тем, что имеет еще две камеры внутри.

Как правильно сделать короб для сабвуфера

Примечание. Различают два вида бандпасов 6-го уровня. Бандпас с одним фазоинвертором и бандпас с двумя фазоинверторами. Последний является наиболее сложным в проектировании, зато способен выдавать отличный КПД.

  • Короб фазоинверторного типа. Он имеет специальную трубку внутри.
    Она выводит воздух, обеспечивая дополнительное звучание. Что касается сложности изготовления такой конструкции, то это нечто среднее между бандпасом и закрытым ящиком.

Как собрать коробку для сабвуфера фазоинверторного типа

Меломан сразу же скажет, что лучше остановить свой выбор на бандпасе. Но эта конструкция будет сложноватой для человека, который впервые взялся за самодельное изготовление.
В коробе типа бандпас много деталей, создание которых связано с проектированием и тщательным просчетом. Если есть время и желание, то остановить свой выбор на них можно.

Примечание. Просчитывание и проектирование размеров и конструкции в наше время можно доверить компьютерам. Специальная программа WinLSD поможет найти нужный размер, оценить объем сабвуфера, просчитать размеры деталей и т.д.

С другой стороны, описанная выше программа уж точно не для человека сведущего и потребует узкоспециализированных знаний. Да и зачем столько мучений, если можно заняться изготовлением более простого короба, отличающегося хорошим качеством. Это фазоинвертор, способный воспроизводить самые низкие частоты.

Делаем короб фазоинверторного типа

Итак, с выбором короба определились и пора переходить к процессу изготовления.

Материалы

В первую очередь, нам понадобятся материалы. Как правило, это должна быть составляющая, которая бы представляла собою прочный материал, отменно изолирующий звук. Многослойная фанера подойдет для этих целей лучше всего.

Примечание. В крайнем случае, если невозможно будет найти фанеру, подойдет и ДСП.

Кроме того, будет подготовить это:

  • Саморезы в количестве 100 штук, желательно 50-55 мм.
  • Какой-нибудь шумоизоляционный материал.
  • Жидкие гвозди или силикон.
  • Клей ПВА.
  • Герметик.
  • Кусок карпета на 3 метра.

Инструменты

Что касается инструментов, то подойдут следующие принадлежности:

  • Шуруповерт или дрель на крайний случай.
  • Клеммник.
  • Электрическая пила и желательно такой же рубанок.

Алгоритм проведения процесса

Итак, делаем короб фазоинверторного типа на динамик 12 дюймов. В этом случае рекомендуется сделать объем ящика равный 40-50 литрам.

Как самому сделать короб для сабвуфер

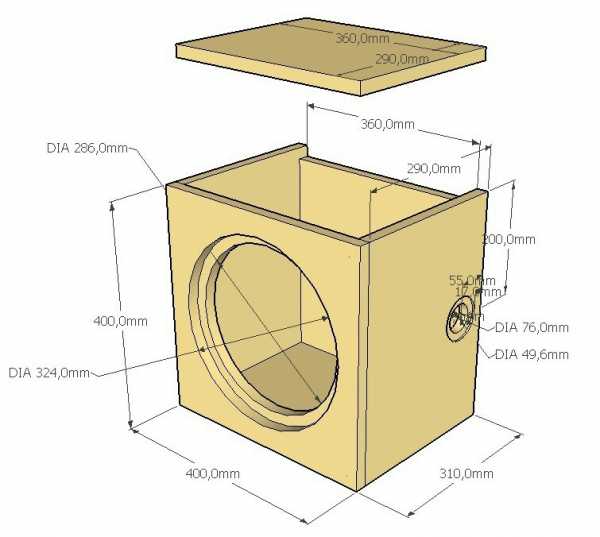

Ниже приведена таблица расчета:

Примечание. Очень важно обратить тщательное внимание на отрезок длины, идущий от стенки корпуса до динамика. Рассчитывается данный параметр, как и полость всего ящика – по поверхностям внутри.

 Итак:

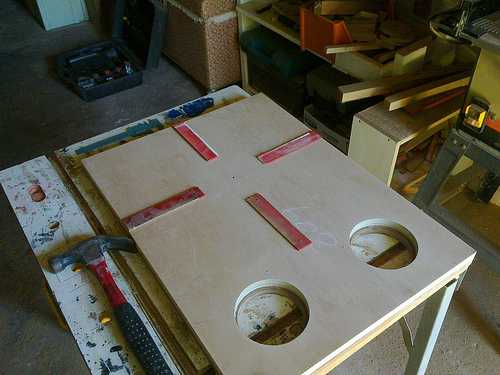

  • Делаем отверстие под динамик и под щель фазоинвертора.

Как сделать коробку под сабвуфер

Примечание. Для проделывания всех отверстий, пользуемся электрическим лобзиком, работать которым очень удобно.

  • Собираем щель фазоинвертора.
  • Крепим ее к сабвуферы(см.Как сделать сабвуфер: дельные советы) – к передней панели.
  • По всем стыкам желательно пройтись силиконом, а лучше жидкими гвоздями. После этого, завернуть саморезы.

Как правильно собрать короб для сабвуфера

Примечание. Крайне рекомендуется закручивать саморезы вплотную, чтобы не оставлять никаких пустотелостей. Если их оставить, то это может отразиться на качестве звука. Возникнут резонансные колебания, мешающие нормальному звучанию.

  • Собираем боковинки короба. Опять же, смазываем места соединений жидкими гвоздями, а затем плотно закручиваем.

Как собрать коробку под сабвуфер

  • Создаем отверстие малого размера под клеммник.
  • Все части короба соединяем.
  • Все визуально осматриваем на обнаружение правильности вырезов и скрепления деталей.
  • Ставим динамик внутрь.

Как правильно сделать коробку для сабвуфера

  • Теперь надо заняться внутренней отделкой, проклеивая все щели специальным клеем или герметиком.
  • Обертываем короб шумоизоляционным материалом.

Как сделать короб для сабвуфера самому

  • Придаем и наружной части короба привлекательный внешний вид, обертывая карпетом.
  • Все готово.

Приведенная выше инструкция дает практическое понимание проведения данной манипуляции. Только в процессе работы своими руками рекомендуется изучить вдобавок видео и фото, соответствующего толка.
Цена на самодельный короб для сабвуфера всегда высокая и на крайний случай, научившись делать такие изделия, можно создать и свой собственный бизнес.

avtozvuk-info.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
