Как сделать самодельный котел – как сделать, схемы, материалы, установка

Содержание

Самодельные котлы для водяного отопления частного дома, как сделать газовый агрегат своими руками

Котлы необходимы для нагрева теплоносителя в системе отопления частного дома и иногда – водопроводной воды, если не имеется бойлера. Обычно для решения этих задач используется оборудование фабричного производства, когда от хозяина требуется лишь выполнить монтаж системы и проконтролировать ее работу.

В некоторых случаях устанавливаются самодельные котлы, причем их сборка осуществляется «с нуля». Сложность конструкции зависит от планируемого к использованию топлива. Ниже будут рассмотрены только твердотопливные и электрические котлы, поскольку самодельные газовые и дизельные агрегаты опасны, и их установка дома запрещена.

Для чего нужны котлы ручной сборки

Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.

Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.

Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.

Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.

Несмотря на недостатки, у котла ручной сборки есть неоспоримое достоинство – эксплуатационные характеристики оборудования можно сделать такими, чтобы они в точности соответствовали потребностям хозяев дома.

Твердотопливные котлы

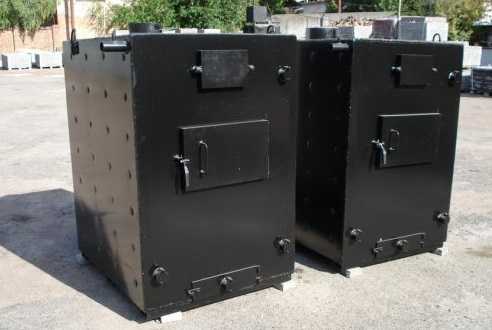

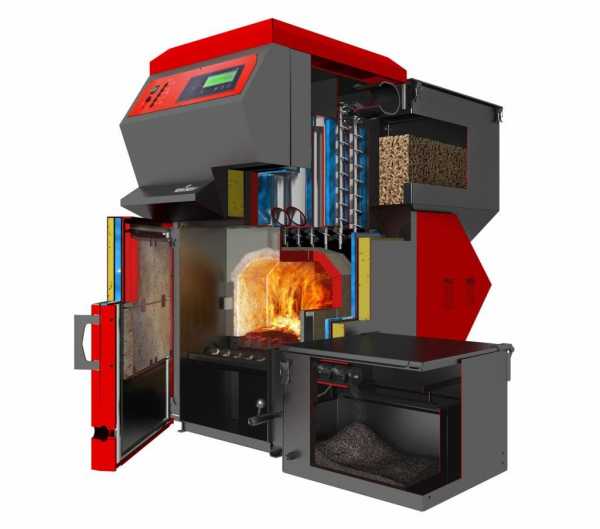

Наибольшей популярностью пользуются самодельные котлы отопления, работающие на твердом топливе. Они имеют простую конструкцию, которая во многом перекликается с устройством обычной печи. Собранные самостоятельно твердотопливные котлы универсальны, они могут работать как на угле, так и на дровах, а также пеллетах.

На эффективность работы оборудования влияют такие факторы, как полнота сгорания топлива и конструкция теплообменника. Интересно, что температура сгорания обратна КПД: чем она выше, тем коэффициент полезного действия ниже, поэтому нужно позаботиться о том, чтобы огонь был слабым. Кроме того, небольшая температура обеспечит лучшую сохранность трубопровода. Самые лучшие самодельные котлы, работающие на твердом топливе, имеют на выходе температуру до 120-150С°.

Электрические котлы

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.

Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.

Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.

Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.

Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.

Сборка

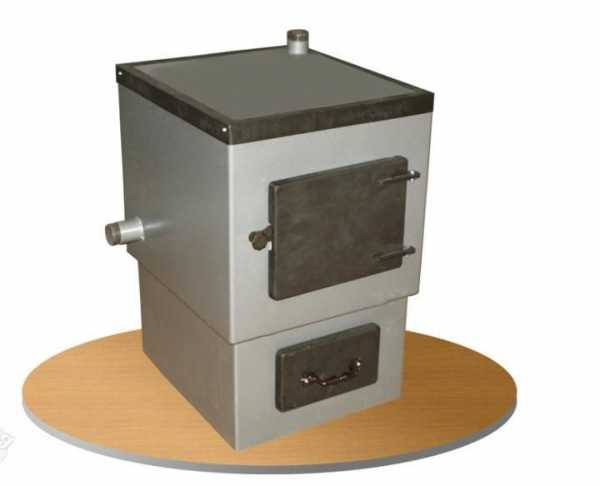

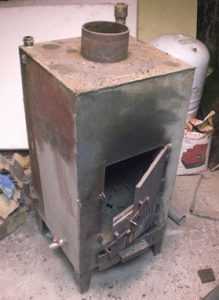

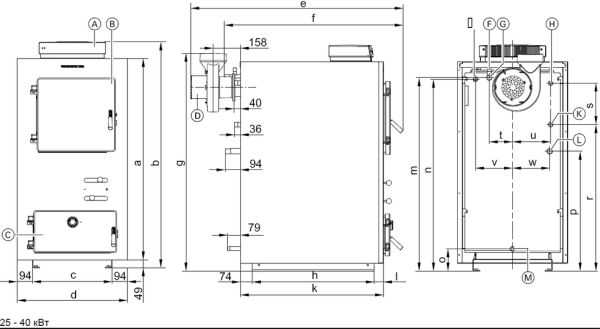

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

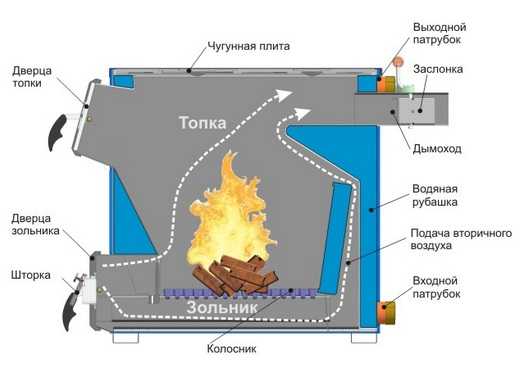

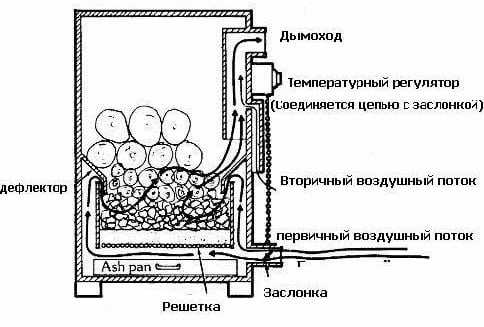

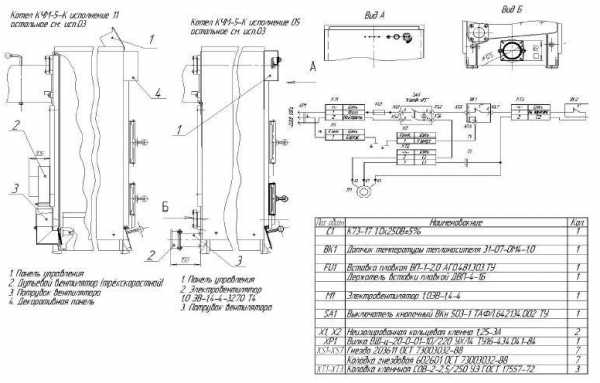

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

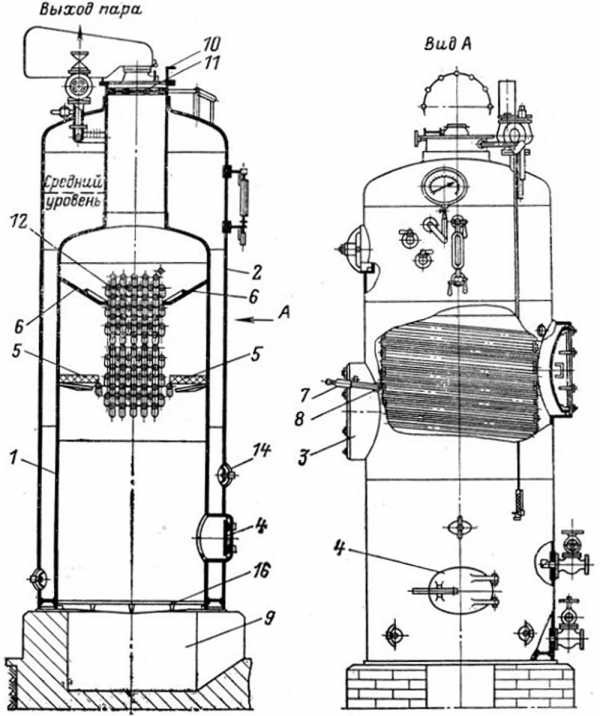

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

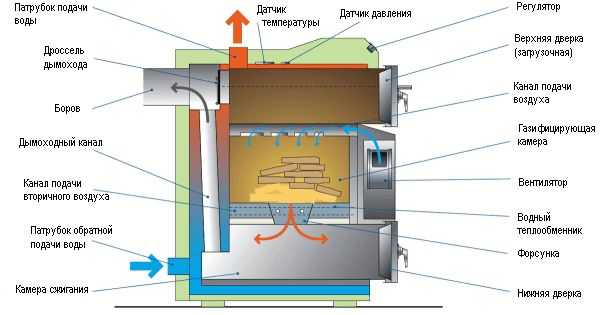

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

x-teplo.ru

Самодельный котёл для отопления частного дома: чертежи, фото, пошаговая инструкция

Дом у многих ассоциируется с теплом и уютом. Если уют создаётся за счёт усердия хозяйки, то задача обеспечить родную обитель комфортной температурой полностью ложится на плечи хозяина. По этой причине некоторые домовладельцы решаются на создание собственной системы отопления. Причём делают почти всё своими руками. Иногда самодельный котёл может быть на порядок лучше заводского аналога.

Добавьте тепло и уют в свой дом

Виды котлов

Если с выбором водяного отопления в доме определиться легко из-за практического отсутствия конкурентов, то выбирать котёл не так-то просто. Существует несколько разновидностей таких агрегатов.

Вот основные из них:

  1. Твёрдотопливные котлы. Самые распространённые и востребованные. Работают на любом твёрдом топливе. Имеют высокий коэффициент полезного действия. Надёжные и сравнительно безопасные. К недостаткам можно отнести, трудоёмкое обслуживание аппарата и экологическую неблагонадёжность.
  2. Газовые котлы. Не уступающие по популярности предыдущим, а в некоторых регионах и намного их превосходящие. Очень эффективные, экологически чистые, не требуют большого внимания по уходу. К недостаткам относят большой расход топлива и его стоимость.
  3. Электрические котлы отопления. Тоже очень удобные котлы в обслуживании и эксплуатации. Экологически самые чистые, так как нет горения — нет вредных выбросов. Однако оплата такого отопления может стать непосильной ношей для семьи. Расход электричества очень большой, поэтому мало кто решается на установку такого котла в своём доме.

В данном видео рассмотрим отопление дома:

Кроме основного топлива, на конструкцию оборудования подобного типа сильно влияет способ циркуляции воды. Он может быть двух видов:

  1. Естественный. В этом случае система отопления делается так, что вода, заполняющая систему, за счёт нагревания в котле циркулирует самостоятельно по трубам и радиаторам, а остывая, опять возвращается в котёл.
  2. Принудительный. Подача остывшей воды в котёл осуществляется с помощью специального насоса.

Кроме ярко выраженных представителей определённых групп, существует большое количество гибридных созданий. Многие умельцы объединяют разные системы отопления и создают универсальные проекты.

Правильный выбор

Чтобы сделать правильный выбор, домовладельцу надо хорошо оценить свои возможности и потребности, а также проанализировать все доступные самодельные отопительные котлы. На что в первую очередь обращают внимание:

  1. Площадь и объём помещений для обогрева. Чем больше показатели, тем мощнее понадобится обогреватель.
  2. Стоимость энергоресурсов. При ограниченном бюджете просчитывают расходы топлива и его стоимость. Выбирают оптимальный вариант.
  3. Инженерные особенности устройства оборудования. Если собираются делать самодельный котёл для водяного отопления, то хорошо изучают его конструкцию и схему сборки, чтобы убедиться, что не будет проблем с подбором и изготовлением деталей и всего сооружения.
  4. Обслуживание системы. Сразу знакомятся с тем, как обслуживать самодельные котлы отопления выбранной конструкции, чтобы впоследствии не пришлось столкнуться с дополнительными проблемами.
  5. Мнение потребителей. Исследуют отзывы о котлах тех, кто ими пользовался или пользуется не один год.
  6. Анализ промышленных аналогов. Не стоит сразу сбрасывать со счетов образцы серийного производства. В некоторых обстоятельствах переплата за такой аппарат очень быстро окупается.

Взвесив все за и против, а также личные обстоятельства, обычно принимают взвешенное решение. Главное — не спешить и не делать поспешных, необдуманных шагов. Мудрое решение этого вопроса будет долгие годы служить залогом комфортных жизненных условий в доме.

Схема изготовления

Решившиеся на самостоятельное осуществление сложного проекта должны помнить, что системы отопления частного дома с самодельными газовыми котлами не столь надёжны, как промышленные образцы. Чаще всего делают котёл на твёрдом топливе или электрический. Кто-то решается объединить оба варианта в один.

Чтобы сделать самодельный котёл для отопления, домовладельцам стоит хорошо всё продумать и составить план действий от начала до конца. Вот примерная схема всех основных работ при выполнении подобного проекта:

  1. Чертежи системы отопления и котла. Их либо заимствуют у тех, кто уже делал котёл своими руками, или делают самостоятельно, рассчитывая все параметры будущего сооружения.
  2. Материалы и инструменты. Для осуществления проекта сразу находят и приобретают все нужные материалы. Для котла обязательно понадобится толстостенный металл (не менее 5 мм) или чугун. Многие используют трубы, радиаторы, бочки и другие ёмкости из такого металла. Из инструментов основной для таких работ — это сварочный аппарат со всеми вытекающими из этого последствиями.
  3. Основные блоки и детали. Начинают изготовление отдельных деталей и блоков будущего сооружения.
  4. Сборка. На этом этапе собирают все детали и блоки в единое целое.
  5. Проверка. После полной сборки делают пробный запуск системы и проверяют на наличие недостатков. Сразу их устраняют по ходу выявления.
  6. Окончание работ. На этой стадии красят трубы и другие части сооружения. Если применялась кирпичная кладка, наружную часть могут заштукатурить и побелить. Осуществляют дизайнерское оформление.

Самостоятельное изготовление отопительной системы в доме отнимает много времени и сил. Однако такая система может доставлять хозяину дополнительную радость от чувства гордости, что он сумел осуществить такой сложный проект.

'; blockSettingArray[0]["setting_type"] = 1; blockSettingArray[0]["element"] = "h2"; blockSettingArray[0]["elementPosition"] = 1; blockSettingArray[0]["elementPlace"] = 1; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["setting_type"] = 5; blockSettingArray[8] = []; blockSettingArray[8]["minSymbols"] = 0; blockSettingArray[8]["minHeaders"] = 0; blockSettingArray[8]["text"] = '

'; blockSettingArray[8]["setting_type"] = 1; blockSettingArray[8]["element"] = "h3"; blockSettingArray[8]["elementPosition"] = 1; blockSettingArray[8]["elementPlace"] = 4; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = '

'; blockSettingArray[9]["setting_type"] = 6; blockSettingArray[9]["elementPlace"] = 90; blockSettingArray[11] = []; blockSettingArray[11]["minSymbols"] = 0; blockSettingArray[11]["minHeaders"] = 0; blockSettingArray[11]["text"] = '

'; blockSettingArray[11]["setting_type"] = 1; blockSettingArray[11]["element"] = "img"; blockSettingArray[11]["elementPosition"] = 1; blockSettingArray[11]["elementPlace"] = 2; var jsInputerLaunch = 15;

kaminguru.com

Самодельные котлы для водяного отопления для частного дома

Водная отопительная система – наиболее распространенный способ создания тепла в доме. Главным элементом системы является котел водяного отопления, который нагревает теплоноситель.

Виды

Сделать своими руками можно такие виды котлов:

  1. Твердотопливные устройства длительного горения.
  2. Обычные твердотопливные котлы.
  3. Электрические котлы.

Существуют газовые устройства, но, учитывая взрывоопасность газа, браться за самостоятельное производство таких агрегатов нельзя.

Все виды котлов имеют два общих признака:

  1. Наличие емкости для нагрева воды. Может иметь вид цилиндрического бака или представлять собой систему соединенных между собой трубок.
  2. Наличие источника тепла. В котлах длительного горения это дрова, пеллеты или любой другой вид твердого топлива. В электрических устройствах для частного дома теплоноситель нагревается благодаря малой электропроводности нихромовой нити или самой воды. Также его нагрев может происходить благодаря вихревым токам, которые возникают из-за работы индукционной катушки.

Первый элемент играет ключевую роль, поскольку от него зависит эффективность, КПД самодельного котла. Больше всего его важность ощущается в твердотопливных котлах длительного горения, ведь он должен впитывать как можно больше созданного тепла.

Эта его способность зависит от площади. Чем она больше, тем больше тепла он впитывает, и тем больше охлаждается угарный газ. В правильно сделанном отопительном котле длительного горения он охлаждается до 120-150 °С.

Котел длительного горения

Этот котел имеет как минимум две модификации.

Конструкция первой модификации котла длительного горения состоит из следующих элементов:

  1. Зольной камеры с дверкой, на которой размещается поддувало.
  2. Топочной камеры с дверкой.
  3. Теплообменника.
  4. Патрубков для подачи и возврата теплоносителя.
  5. Отверстия для выхода угарных газов. Размещается вверху топочной камеры.
  6. Регулятора тяги (включает в себя датчик температуры в виде биметаллической пластины или емкости, наполненной воском, а также цепной механизм, который управляет поддувалом).
  7. Корпуса.
  8. Теплоизоляции.
  9. Обшивки.
  10. Ножек.

В этом котле длительного горения зольная камера имеет такую же глубину и ширину, как и топочная. Она размещена под камерой для сгорания.

Самостоятельно можно сделать два виды теплообменника:

  1. Трубчатый.
  2. Водяную рубашку.

Первый представляет собой вертикальные трубы, которые соединены горизонтальными трубками, или горизонтальные трубки, концы которых приварены к двум плоским вертикальным герметичным металлическим коробкам. При этом один конец каждой трубы находится выше второго. То есть имеется небольшой наклон. В обоих вариантах трубы размещаются в шахматном порядке. Благодаря этому дым как будто запутывается между трубками теплообменника и отдает больше тепла.

Такой узел размещают в топке. Его ставят в верхней части камеры. При этом движение теплоносителя должно быть противоположным движению дыма. В котле с таким теплообменником всегда делают дополнительный корпус. Между ним и топочной камерой должно быть пространство в несколько сантиметров. Благодаря этому не будет перегреваться теплоизоляционный материал, который размещается вокруг корпуса.

Что касается водяной рубашки, то такой теплообменник представляет две размещенные одна в одну емкости. Внутренняя является топочной камерой. Между емкостями образуется пространство. Во время работы котла оно заполняется водой, которая впитывает тепло от раскаленных стенок топочной камеры.

Вторая модификация котла для отопления дома имеет схожее строение:

  1. Корпус. Представляет собой конструкцию из двух труб, которые вставлены друг в друга. Пространство между ними заполняется водой.
  2. Зольная и загрузочная дверки.
  3. Распределитель воздуха. Круглая пластина с приваренными снизу вертикальными пластинами и сделанным по центру отверстием. Этот распределитель подает воздух к дровам через трубу, которая приварена к сделанному в нем отверстию. Наверху трубки имеется заслонка.
  4. Верх с отверстием по центру. Через это отверстие проходит труба подачи кислорода (она приварена к распределителю воздуха).
  5. Дымоход.

Пиролизный котел

Этот твердотопливный котел длительного горения имеет более сложную конструкцию:

  1. Камера образования газа. Имеет дно, сделанное из шамотного кирпича. Посередине есть отверстие для движения газов.
  2. Камера сгорания угарного газа.
  3. Камера догорания газа.
  4. Камера с трубчатым теплообменником. Она имеет дымовое отверстие.
  5. Две дверки. Одна предназначена для загрузки горючего. Другая – для извлечения пепла. Она имеет такие размеры, которые обеспечивают свободный доступ к камерам сгорания и догорания газа.

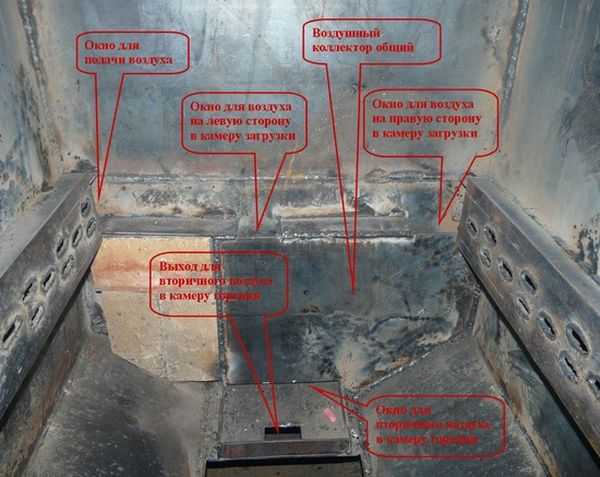

  6. Трубы, которые подают воздух внутрь разных камер. При этом подача кислорода проводится по отдельности. Одни каналы подают воздух в камеру газификации, другие внутрь щели в дне этой камеры. Каналы размещены в толще шамотного кирпича. При этом поступивший кислород, находясь под влиянием тяги, движется вместе с газами в камеру сгорания.
  7. Механизм с заслонками, которые управляют подачей воздуха через различные каналы.
  8. Дымосос (расположен на тыльной стороне 4-й камеры).
  9. Воздушный шибер. Над ним находится дымосос.
  10. Шибер прямого хода. Этот элемент размещен на задней стенке загрузочной камеры. Его открывают только в момент разжигания огня. В это время дым выходит сразу в заднюю камеру.
  11. Трубчатый теплообменник.

В таком твердотопливном котле длительного действия камеры сгорания и догорания находятся под камерой газификации.

Особенности изготовления твердотопливных котлов

  1. В качестве материала лучше всего брать жаропрочную сталь с толщиной 4-5 м. Если такой сплав является слишком дорогим, можно сварить котел с обычного листового металла. Для пиролизного котла подходит металл с огнестойкой футеровкой. Другой материал быстро разрушится.
  2. Диаметр патрубков, которые отходят от теплообменника, зависит от типа циркуляции теплоносителя. Если вода должна двигаться естественным образом, то диаметр должен быть большим. Если же планируется использовать насос, то можно брать более узкие патрубки. Универсальный вариант – это патрубок, диаметр которого составляет 32 мм и более.
  3. Стоит подбирать такую загрузочную дверцу для устройства с трубчатым теплообменником, чтобы через отверстие можно было вынуть этот теплообменник.
  4. Дверки следует делать двойными, с асбестовой прокладкой.

Электрический котел водного отопления

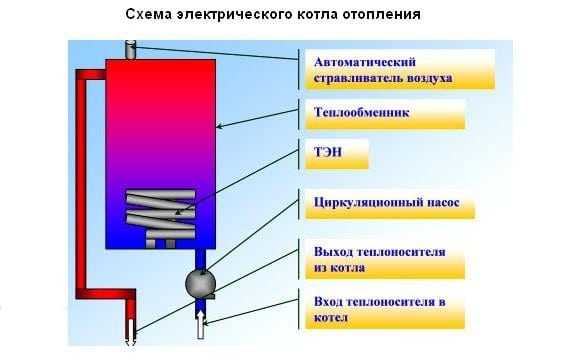

В домашних условиях проще всего сделать тэновый котел. Он имеет такую конструкцию:

  1. Накопительный бак в виде широкой трубы с заглушенными концами.
  2. ТЭН, расположенный на дне (для системы с естественной циркуляцией) или вверху (для системы с циркуляционным насосом).
  3. Патрубки подачи и возврата воды. Первый приварен вверху бака, другой – внизу.
  4. Минеральная вата (обмотана вокруг бака).
  5. Датчик перегрева. Расположен на корпусе или внутри котла.
  6. Автоматический выключатель.
  7. Магнитный пускатель.
  8. Плата управления с термодатчиком.

Изготавливают котёл так:

  1. Обрезают основную трубу.
  2. Приваривают с обеих сторон вырезанные из листового металла круги.
  3. Сверлят в одном из кругов отверстие для ТЭНа.
  4. Сверлят в боковых стенках отверстия для патрубков.
  5. Приваривают патрубки.
  6. Фиксируют ТЭН.
  7. Устанавливают на корпус датчик перегрева. Если используется термореле, то делается отверстие возле отверстия для ТЭНа. В нем фиксируют термореле.
  8. ТЭН подключают к магнитному пускателю, а пускатель – к выключателю.
  9. Термодатчик подключают к плате управления.
  10. От платы проводят кабель к магнитному пускателю.
  11. Всю конструкцию прячут в сделанном из оцинкованной или листовой стали корпусе.

Комбинированный котел

Этот самодельный котел для водяного отопления представляет собой сочетание твердотопливного и электрического котлов. Последний расположен так, что его патрубок обратки одновременно является патрубком комбинированного котла.

Во время горения дров теплоноситель просто омывает ТЭН и выходит из электрокотла в теплообменник, который находится внутри топочной камеры. Электрическая часть комбинированного котла является дополнительной и используется тогда, когда сгорели все дрова. ТЭН подбирают так, чтобы мощности хватало для поддержания минимальной температуры воды, циркулирующей по системе.

poluchi-teplo.ru

как сделать, чертежи, как сварить агрегат отопления для дома

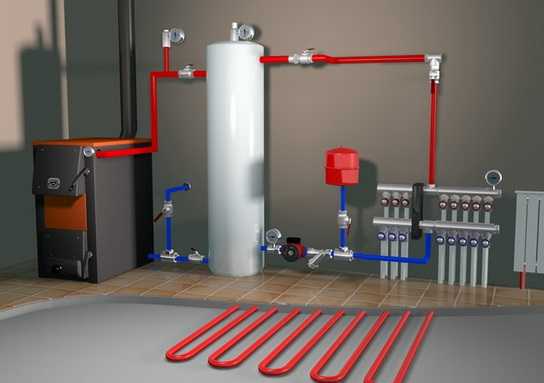

Система отопления частного дома – это сложная схема разводки труб, сердцем которой является отопительный котел. В нем нагревается теплоноситель, который под действием законов физики или при помощи циркуляционного насоса перемещается по трубам, попадает в радиаторы, где отдает свое тепло, и остывшим возвращается опять в котел. И процесс этот повторяется до бесконечности.

Современный рынок котельного и отопительного оборудования предлагает сегодня огромный ассортимент нагревательных приборов. К сожалению, цена многих моделей не всем по карману. Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками, будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Сделать котел можно, если вы хороший сварщик и работать он будет не хуже.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

  • газовые;
  • электрические;
  • твердотопливные;
  • жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Что понадобится?

Как было сказано выше, чтобы сварить отопительный агрегат, вы должны быть хорошим сварщиком. Работа на уровне любителя здесь не подойдет.

Инструменты

Что требуется для проведения этой работы. Из инструментов вам понадобятся:

  • электросварочный аппарат;
  • газовый резак;
  • болгарка;
  • молоток;
  • рулетка;
  • маркер или мел.

Материалы

Из материалов:

  • труба бесшовная диаметром 425 мм;
  • труба диаметром 100 мм;
  • труба диаметром 25 мм;
  • металлический лист толщиною 4 мм;
  • два сгона диаметром 25 мм;
  • небольшие петли;
  • уголок 25 мм;
  • арматура диаметром 8 мм.

Проект

Многие новички ищут чертежи котлов в Интернете или специальной технической литературе и уже по ним проводят работу. В принципе, это правильный путь.

Самое главное, найти чертежи, в которых указаны размеры отопительного прибора.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Внутренние детали

Из металлического листа вырезаются три блина: два диаметром 425 мм, один диаметром 412 мм. Последний будет установлен внутрь корпуса, а так как толщина стенки трубы составляет 6 мм, то на диаметр выпадает 12 мм, плюс 1 мм на свободное вхождение.

В одном из блинов диаметром 425 мм и в круге 412 мм по центру вырезается отверстие диаметром чуть больше 100 мм. Готовится дымоход из трубы 100 мм. Для этого режется отрезок 120-130 мм. Из трубы 25 мм нарезаются кусочки длиною по 50 мм для ножек котла. Из арматуры делается решетка для зольника, за основу берется размер внутреннего диаметра корпуса.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода. Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество.

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Принцип работы

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.

Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления. Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.

Другие варианты

Твердотопливный котел для отопления дома может быть изготовлен в виде куба из металлического листа толщиною 4 мм. Это более сложная конструкция, в которой придется собирать отдельную топочную камеру. Получится, что в корпус котла устанавливается камера сгорания. А между стенками двух конструкций будет циркулировать теплоноситель. Это более эффективный вариант, но сложный в изготовлении. В нем много сварных швов, что снижает надежность и безопасность эксплуатации.

x-teplo.ru

Самодельный газовый котел: делаем своими руками

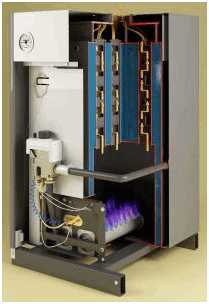

Многие люди все чаще задумываются о переходе на автономное отопление. При этом полностью вся система обойдется в крупную сумму. Хорошей альтернативой можно назвать самодельный газовый котел. На первый взгляд такая задача может показаться невыполнимой.  Но если разобраться – она под силу людям, имеющим опыт монтажа, ремонта и эксплуатации газового оборудования. Только такие профессионалы могут позволить себе сделать именно то, что нужно хозяину, а также заметно сократить расходы на приобретение оборудования.

Что нужно?

Существует масса инструкций, как сделать котел для отопления на разных видах топлива: твердое, жидкое, электричество и другие. Но вот построить такую конструкцию на газе решаются не многие. В основном проблема состоит в том, что установку нужно будет подключать только после согласования с соответствующими органами. Но обо всем по порядку.

Итак, для начала необходимо понимать, что использовать такой отопительный агрегат можно только на свой страх и риск, ответственность за последствия, которые могут быть плачевными, полностью ложится на плечи владельца жилья.

После осознания этого, нужно найти подходящие чертежи. Желательно, чтобы на них было детально расписано про котлы отопления, подключение, охлаждение, дымоотвод, дефлектор и другие важные моменты. Мастер обязательно должен разбираться в такой документации в полном объёме, ведь даже одно изменение неблагоприятно отразится на эксплуатации в будущем. Желательно увидеть несколько фото готовых систем. Это поможет «собрать агрегат у себя в голове».

После этого нужно просчитать количество всех материалов на котел отопления. Необходимо понимать, что ни в коем случае нельзя заменять указанный метал другим для удешевления конструкции, ведь он может оказаться мягким, что быстро приведет установку в негодность. Затем приобрести заготовки, а также уже собранные отдельные компоненты (кнопки, дефлектор, краны и прочее).

Также важно иметь свой инструмент, который нужен для соединения металлических листов, их обрезания и шлифования. Также необходимо обладать паяльником, набором отвёрток и ключей, молотками и всевозможным другим инструментом, позволяющими работать с металлом и электросхемами.

Что делать?

Когда все необходимые компоненты для процесса собраны, можно делать первые шаги для создания отопления своими руками. Так, согласно чертежей вырезаются листы, подготавливаются трубки, уголки, внутренние детали. Нужно отметить, что некоторые компоненты не обязательно создавать самостоятельно. Так, например, дефлектор, который будет проще купить и поставить на окончание дымоотводной трубы.


После этого можно начинать сборку согласно чертежей. Ни в коем случае нельзя спешить. Важно понимать, что неправильно расположенные компоненты могут привести просто к неработоспособности устройства. Желательно даже просмотреть видео, где будут рассказаны основные моменты.

После того, как все соединено в единую систему, нужно хорошо зачистить края и покрасить агрегат. Это необходимо, так как во время работы в холодное время будет появляться конденсат, и не покрытый сверху металл попросту начнет ржаветь.

Что дальше?

Сразу нужно сказать, что для газового котла существует ряд требований. Так, например, необходимо иметь специальный отвод отработанных газов, на котором будет сверху дефлектор. Кроме того, все должно быть идеально подключено. Другими словами, запрещено на законодательном уровне пользоваться системами отопления, работающими на этом виде горючего, без необходимых проверок и получения соответствующей документации. Поэтому перед тем как устанавливать газовый котел, созданный своими руками, нужно обязательно вызвать специалиста, занимающегося вышеуказанным.

Дело в том, что такое оборудование относится к устройствам, имеющим повышенную опасность. И на созданный своими руками котел обязательно нужно получить разрешение для монтажа в службе, занимающейся газом. А ей в свою очередь нужно предоставить сертификат на изделие, притом оригинал, не копию или фото.

Нужно понимать, что получить такую бумагу непросто, и  чаще всего это обходится в крупную сумму денег. Кроме того, минимальное отклонение от всех прописанных норм ведет к полному запрету использовать самодельные установки. Это – веский довод в пользу того, что изготовление газового котла своими руками может производиться только человеком, имеющим большой опыт в монтаже и обслуживании подобных агрегатов. При этом имеется в виду комплектация и сборка системы из отдельных узлов, каждый из которых изготовлен с соблюдением ГОСТ, и применение деталей, изготовленных вручную, сведено к минимуму и допустимо лишь на неответственных участках.

Когда все моменты с соответствующими службами урегулированы, котёл можно устанавливать. К сожалению, встречаются редкие случаи, когда хозяевам жилья удаётся это сделать без согласования с органами технического надзора, что является грубым нарушением законодательства и чревато непредсказуемыми последствиями.

Расчеты для самодельного газового котла отопления

Газовые котлы своими руками нужно делать, только точно рассчитав все. Если это сделать правильно, оборудование сэкономит владельцу не только разовые затраты, но и эксплуатационные.

Изготавливать агрегат необходимо, учитывая потери тепла в каждом помещении, где будет проведено отопление. Нужно понимать, что даже в случае если комнаты одинаковые, теплоотдача в каждой будет разной. Лучше всего расчеты проводить с небольшим запасом. При этом схема помещения не подойдет, лучше отталкиваться от реальных размеров. Важно все проверить несколько раз, чтобы точно исключить возможность появления ошибки, ведь она может привести в будущем к перерасходу топлива и увеличению затрат.

Чтобы газовые котлы, созданные своими руками, работали, как положено, нужно:

  • рассчитать всю гидравлическую систему;
  • учесть расходы на дымоотвод, включая дефлектор;
  • заранее определиться с диаметром труб;
  • установить нужную мощность насоса;
  • и рассчитать сопротивление системы.

Если все вычислить правильно, каких-либо сбоев быть не должно.

Многие задумываются о том, чтобы создать автономное отопление своими руками. В основном это связано с ценой на котлы. Существует масса чертежей, на которых указано, как сделать все самостоятельно. Но в случае с газовым оборудованием, нужно помнить, что всё оно должно проходить обязательную сертификацию.

znatoktepla.ru

Самодельные котлы отопления на дровах длительного горения

Когда возникает проблема, связанная с организацией отопления загородного коттеджа большой площади или малогабаритного дачного домика, многие отдают предпочтение котлам, использующим в процессе работы твердое топливо. Преимущество его в том, что стоит оно сравнительно небольших денег. Например, столь популярные дрова вообще считаются самым дешевым вариантом топлива. Ориентируясь на этот факт, многие умельцы предпочитают собственными силами сделать котел, который бы работал на дровах, твердом топливе.

Основные преимущества твердотопливного котла считают:

  • Полную автономность оборудования;
  • Высокая эффективность обогрева при эксплуатационной простоте;
  • Минимальные расходы на топливо;
  • Экологическая чистота;
  • Максимальный уровень безопасности.



Перед тем, как заняться самостоятельным конструированием котла, необходимо точно разобраться с требуемой моделью. Всего выделяют пару видов котлов, в процессе работы нуждающихся в твердом топливе:

  1. Пиролизное оборудование долгого горения;
  2. Классические котлы.

Различия устройств состоят в том, что процесс горения дровяного материала происходит по-разному. Классический котел подразумевает, что дрова закладываются в ту же камеру, где происходит процесс горения. Если возникает необходимость, то дрова добавляются в камеру.

Котел пиролизного типа обладает парой рабочих камер. В нижней камере нагреваются дрова, что приводит к выделению значительных количеств горючих газов. В верхней камере происходит сжигание этого газа, благодаря чему образуется много тепла. Такой подход приводит к тому, что КПД котлов пиролизного типа значительно выше, нежели у стандартных устройств.

К сожалению, пиролизные котлы очень привередливы к качеству используемого топлива, влажность которого не должна быть выше 20 процентов. Получается, что в доме постоянно должен иметься запас достаточно сухой древесины. Также имеются и требования к тому, какой должна быть температура теплоносителя, использующегося в котле.

Пиролизный котел способен значительно дольше стандартной модели поддерживать требуемый температурный режим. Если конструкция устройства соответствует эталону, то одной закладки хватит для полноценной работы в течение 24 часов. Процесс сжигания газа предполагает выделение ощутимо меньшего количества вредных веществ. Чистка оборудования от золы и сажи будет происходить ощутимо реже. Наконец, дровяные котлы позволяют хозяевам корректировать процесс горения, а, как результат, и температуру внутри комнат.

Делаем котел самостоятельно

Сделать котел своими руками можно, используя следующие материалы:

  • Трубы из 4-миллиметровой стали;
  • Стальные листы на 4 миллиметра;
  • Профильные трубы;
  • Пруты с сечением 2 сантиметра;
  • Электроды;
  • Вентилятор, создающий тягу;
  • Шамотные кирпичи;
  • Автоматические устройства, способные осуществлять регулировку температуры;
  • Детали для крепления.

Процесс сборки необходимо вести в полном соответствии с чертежами. Считается, что наиболее удачная схема самодельного котла была создана инженером Беляевым. Именно эта схему стоит считать основой, внося в нее некоторые корректировки. К примеру, увеличить эффективность отопления можно, если сделать рубашку теплообменника более объемной.

Самодельный котел необходимо установить на заранее оборудованной площадке, после чего соединить с водяным контуром. Первое включение устройство должно носить тестовый характер. Если ошибок не допущено, то котел сможет быстро перейти в режим газогенератора. В течение 30 минут в помещении будет становиться ощутимо теплее.

Следует отметить, что в завершении вся конструкция может быть облицована строительным кирпичом, что позволит ей выглядеть более привлекательно. На технических характеристиках котла такое вмешательство в конструкцию никакого отражения не найдет.

dearhouse.ru

Самодельные котлы для отопления частного дома: рекомендации по изготовлению

В последние годы все большую популярность приобретают отопительные установки, сжигающие твердое топливо. Это неслучайно, ведь энергоносители становятся все дороже, а древесина или уголь продолжают оставаться доступными видами топлива. Однако по причине роста спроса на такое оборудование оно начинает дорожать и не каждый может себе позволить его приобрести. Альтернатива — самодельные котлы для отопления частного дома, которые обойдутся гораздо дешевле, а работать будут не хуже заводских.

Самодельные котлы для отопления частного дома

Преимущества и принцип действия

Помимо низкой стоимости данный вид установок имеет и другие достоинства:

  • Квалифицированно сделанный агрегат из качественных материалов выдержит критические нагрузки при избыточном давлении теплоносителя до 4 Атм. Такая ситуация нередко случается с твердотопливными отопителями, поскольку циркуляция теплоносителя в силу разных причин может прекратиться и тогда вода в рубашке и теплообменнике агрегата закипает. Результат – высокое давление пара разрывает теплообменник в самом слабом месте.
  • Большие возможности для модернизации конструкции, особенно если вы делаете отопитель самостоятельно. Тогда самодельный котел отопления на твердом топливе изготавливается конкретно по вашим требованиям, под свою систему отопления и доступный именно вам вид топлива.
  • Усовершенствовать установку можно поэтапно. Например, в этом году средств хватило только на то, чтобы сделать базовую модель. При возможности в следующем году можно купить и добавить комплект автоматики в перерыве между отопительными сезонами, и так далее.

Разрез котла на дровах

Практика эксплуатации разных видов установок, сжигающих дрова, показывает что самый приемлемый и простой вариант – изготовить и применять для отопления дома классические самодельные котлы на дровах прямого горения. Принцип их работы прост: дрова в топке горят при естественной тяге дымохода, отдавая тепло водяной рубашке и теплообменнику. Последний работает по жаротрубной схеме, то есть, дымовые газы высокой температуры проходят сквозь дымогарные трубы теплообменника и напрямую отдают тепло воде, которая их омывает . Регулировка интенсивности горения выполняется дверцей зольника (в простонародье – поддувала), открывание которой дозирует количество воздуха, поступающего в топку через колосниковую решетку.

В пользу выбора классической конструкции говорят аргументы:

  • простота в изготовлении;
  • удобство и доступность самостоятельного обслуживания;
  • нет ограничений по влажности древесины;
  • высокая ремонтопригодность и возможность исправления недостатков, выявленных в процессе эксплуатации.

Рекомендации по изготовлению и выбору материалов

Обычно самодельные котлы для дома выполняют полностью из металла, поскольку чугунную топку сделать в домашних условиях невозможно, а покупать – дорого. Распространена практика, когда домовладельцы заказывают отопительные агрегаты мастерам, которые специализируются на их изготовлении. В этом случае рекомендуется принимать личное участие в процессе на всех этапах начиная от закупки материалов и заканчивая испытаниями готового изделия. В противном случае через несколько лет можно столкнуться с дефектами, допущенными при заготовительных или сборочных работах.

Самодельный дровяной котел

Поскольку самодельные котлы отопления на твердом топливе работают при высокой температуре в камере сжигания, то для ее изготовления лучше всего применять легированную жаропрочную сталь (в простонародье – нержавейку) толщиной 5 мм. Учитывая высокую стоимость этого металла и усложнение сварочных работ, многие берут стальные толстые листы обыкновенного качества. Нужно понимать, что такое изделие не может быть долговечным, от перепадов температур обычная сталь будет деформироваться. Поэтому в таких случаях имеет смысл защитить стенки камеры огнеупорным кирпичом, тогда они прослужат дольше. Однако топку придется сделать большего размера, да и вес корпуса увеличится.

Металл для водяной рубашки можно взять обыкновенного качества Ст 20 толщиной 3 мм. Для справки: из такой стали изготавливаются трубы для горячей воды и пара. Соответственно, дымогарные трубы теплообменника лучше взять этой же марки стали диаметром 48—76 мм. Зачастую самодельные отопительные котлы на дровах работают в системах отопления с принудительной циркуляцией при отключениях электричества, поэтому конструкцию водяной рубашки нужно сделать максимально жесткой. Для этого по всей плоскости наружных стенок топки следует приварить ребра жесткости из металла полосового или углового профиля с шагом 120—150 мм. К этим же ребрам нужно варить внешние стенки резервуара. Тогда при закипании воды обшивку рубашки не раздует, она сможет выдержать давление пара.

Дверцы топки и поддувала лучше делать двухслойными, вкладывая между слоями металла огнестойкий теплоизоляционный материал: асбест, базальтовое волокно или их комбинацию. Этими же материалами следует утеплить корпус агрегата. Притворы дверец нужно герметизировать асбестовым шнуром, а петли должны быть регулируемыми. Их делают из резьбовых шпилек с приваренным на конце шарниром. Запорные рукоятки надо оснастить насадками из эбонита или текстолита, чтобы при открывании дверцы не обжечь руки.

Особенности подключения

Простые самодельные дровяные котлы отопления эффективно работают при хорошей естественной тяге, которую обеспечивает дымоход. Поэтому его патрубок в корпусе котла должен быть ориентировочно 150 мм в диаметре, высота же самой трубы — не менее 5—6 м для создания достаточной рабочей тяги. Процесс розжига упрощается, если организовать в камере сжигания канал прямой тяги в обход теплообменника, снабженный заслонкой и рукояткой, выходящей снаружи боковой стенки. Отверстие канала должно быть такого же диаметра, как дымоход и находиться точно напротив его патрубка.

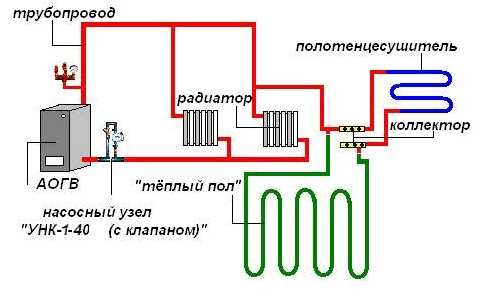

Система отопления частного дома

Немаловажную роль при эксплуатации играет правильная обвязка твердотопливного агрегата. Если система отопления – гравитационная и может работать без электричества, то проблем возникать не будет. Но лучше при разгоне котла исключить попадание в рубашку холодной воды из системы, так как при этом на внутренних стенках топки появляется конденсат. Он смешивается с золой и оседает на поверхности в виде черного налета, который очень тяжело счищается. Поэтому на выходе теплоносителя из агрегата лучше сделать байпас с термостатическим трехходовым клапаном, настроенным на температуру 55 или 60 градусов. Тогда теплоноситель циркулирует по малому кругу, пока не нагреется до 60⁰, а потом термостат начнет подмешивать холодную воду из системы.

Если система отопления частного дома работает с насосом, то есть опасность закипания котла при отключении электричества. Надо выполнить мероприятия по защите агрегата от разрушения:

  • Врезка в водяную рубашку предохранительного клапана позволит сбросить из нее пар, если определенное давление превышено.
  • Источник бесперебойного электропитания в комплекте с дизельной электростанцией дадут возможность насосу работать дальше. Аккумулятор источника сможет поддерживать работу только некоторое время, поэтому и нужен генератор электричества.
  • Установка теплоаккумулирующей емкости обеспечит естественную циркуляцию воды из бака в котел и последний не закипит. Эта емкость сможет поддерживать отопление частного дома после того как дрова в топке сгорят.

Заключение

Ввиду невысокой стоимости и простоты в эксплуатации самодельная отопительная установка на дровах часто становится единственной доступной альтернативой дорогому газу и электричеству. Нужно только качественно изготовить ее и правильно установить в ваш частный дом, чтобы получать тепло от доступных видов топлива.

cotlix.com

Отправить ответ

avatar
  Подписаться
Уведомление о
