Металлоискатель своими руками — в домашних условиях

Содержание

Хороший металлоискатель простой модели можно приобрести по стоимости в районе 200-300 долларов. Но сделать такое устройство можно и самостоятельно, даже с применением вместо некоторых деталей подручных средств. Это возможно при наличии у мастера минимального опыта работы с радиоэлектроникой.

Оборудование и материалы

Чтобы собрать самодельный металлоискатель своими руками, понадобятся следующие комплектующие и инструменты:

  • Микросхема. Подойдет как отечественная, типа КР1006РВИ1, так и ее аналог зарубежного производства (NE555)
  • Медный провод для наматывания катушки
  • Транзисторы различного формата (BC547, IRF740, NPN и др.)
  • Готовая печатная плата или материал для ее изготовления
  • Пластиковая или металлическая трубка достаточной длины, для использования в качестве штанги
  • Материал для всех элементов корпуса – прочный пластик
  • Расходные материалы: любые подходящие крепежные элементы, изолента
  • Оборудование: паяльник, отвертки

Это минимальный набор, которого будет достаточно, чтобы собрать простейший прибор. Такое устройство отлично подойдет для начинающих кладоискателей.

Сборка устройства

Чтобы собрать наиболее простой металлоискатель, нужно пройти несколько шагов.

Сборка печатной платы

Электроника по традиции является наиболее сложной частью любого прибора. Обойтись без микросхем в данном случае невозможно, поэтому начинать сборку будет логично с печатной платы.

Для простого металлодетектора есть два варианта печатных плат:

  • Плата под микросхему NE555 (или аналогичную отечественную


  • Транзисторная плата.

Даже при самостоятельной сборке, печатную плату все же лучше приобретать в готовом виде. Их можно найти в любом магазине радиоэлектроники. Дело в том, что даже если мастер решит собрать печатную плату самостоятельно, для ее изготовления понадобится покупать материалы, которые сделать самому вряд ли возможно, как например, гетинакс – плиты из прессованной бумаги.

Установка электроники на плату

Далее задача мастера – установить на плату все электронные элементы. Здесь главное условие – строго соблюдать принципиальную электрическую схему металлоискателя. От точности пайки зависит дальнейшая работа всего устройства.

Для повышения стабильности работы металлодетектора рекомендуется дополнительно установить на плату пленочные конденсаторы. Они имеют повышенные показатели термостабильности. Особенно актуально это для использования в холодную погоду, например, при частых поисках осенью.

Источник питания

Схема мощного самодельного металлоискателя обеспечивается любым источником питания, с суммарным напряжением от 9 до 12В. Но считается, что чувствительность прибора лучше при использовании источника питания 12В. Это может быть, как аккумулятор, так и несколько батареек. Можно даже использовать ненужные аккумуляторные батареи от ноутбуков.

Стоит отметить, что даже при простоте схемы, в итоге прибор получается достаточно мощный и потребляет значительное количество энергии. При длительных по времени поисках следует позаботиться о наличии запасных элементов питания, а лучше всего использовать заряжаемые аккумуляторы, что позволит избежать неприятностей с разрядкой батарей в самый неподходящий момент.

Сборка катушки

Так, как собираемый прибор относится к импульсным, то точность сборки катушки здесь важна в меньшей степени. Оптимальный вариант – использование оправы с диаметром около 200 мм. Намотать необходимо 25 витков медного кабеля. После завершения намотки, катушку необходимо дополнительно обмотать любой изолентой. Это обеспечит дополнительную защиту от попадания влаги.

Чтобы сделать катушку более чувствительной, можно увеличить диаметр рамки до 250 мм, при этом одновременно снизить количество витков кабеля до 21-22. После намотки и изоляции катушки, ее необходимо установить на жесткое основание. Крайне важно, чтобы оно было из неметаллического материала. Можно использовать ударопрочный пластик. Такая катушка станет более чувствительной на цветной металл, а с небольшими дополнительными доработками теоретически сможет выдавать сигналы и от драгоценных металлов, залегающих не слишком глубоко в почве.

Заключение катушки в прочный корпус очень важно, ведь она располагается в самом низу штанги и часто соприкасается с землей, низкорастущими растениями, травой, камнями и мусором. Таким образом катушка надежно защищена от ударов.

Выводы от катушки необходимо припаять к проводу, а лучше к витой паре.

Настройка прибора

Если сборка производилось согласно подробной инструкции, то в дополнительной настройке металлоискатель не нуждается, так как по умолчанию будет иметь максимально возможную чувствительность. Но если необходима более тонкая настройка, можно покрутить резистор R13, добившись редких одиночных щелчков в динамике устройства.

Но если добиться такого эффекта удается только при крайнем положении, то резистор лучше сменить на R12. Щелчки в динамике при нормальной работе должны возникать при средних положениях. При наличии осцилографа, этим устройством легко померять частоту и ускорить процесс настройки.

Частота для нормальной работы должна быть равна примерно 130-150 Гц.

Работа с металлоискателем

Сразу после включения, необходимо немного подождать (примерно 15 секунд), чтобы устройство стабилизировало свою работу. Настроив резистор R13 до нужного состояния можно приступать непосредственно к поисковым операциям.



Сделать металлоискатель в домашних условиях

Не все знают, как сделать металлоискатель своими руками в домашних условиях. Основа работы любых металлодетекторов – передача и ответный прием электромагнитных волн. Ключевые элементы устройств такого типа: две катушки (иногда соединенные в одну). Первая катушка – передающая, вторая – ответственна за прием ответного сигнала, исходящего от обнаруженных предметов.

Металлоискатель работает по следующему принципу:

Исходящие от устройства силовые магнитные лучи проходят через металлические объекты, что создает дополнительное (вторичное) магнитное поле. Приемная катушка улавливает появления такого поля, отправляет сведения об этом в управляющий блок, который приводит в действие систему оповещения.

По принципу действия подобные устройства могут разделятся на:

·       Простые. Самые дешевые приборы, ведущие свою работу по банальному, но эффективному принципу «передача-прием».

·       Индукционные. Это как раз такие, в которых две катушки объединяются в одну общую.

·       Импульсные. Работают на основе импульса, исходящего от передатчика. После выпуска импульса, он сразу же отключается и включается при необходимости генерирования нового импульса.

Есть и иная классификация устройств, основанная на их технических особенностях:

·       Динамические. Простое в конструкции и работе устройство, непрерывно сканирующее зону действия созданного поля. Ключевой принцип работы с таким металлоискателем – необходимость постоянного нахождения в движении, иначе пропадает сигнал. Минус таких искателей – довольно низкий уровень чувствительности.

·       Импульсные приборы. Имеют повышенную чувствительность, однако требуют наличия опыта и навыков дополнительной настройки. Иногда такое устройство оборудуется сразу несколькими катушками, каждая из которых применяется к различным типам металлов и почвы на местности, где проводятся работы. Среди металлодетекторов такого типа наиболее популярны электронные приборы, ведущие работу на низком частотном уровне – в районе 3 кГц.

·       Электронные. Такие детекторы хороши для поиска крупных металлических предметов, имея хороший уровень чувствительности. Однако, с другой стороны, они могут пропускать мелкие артефакты, так как часто имеют настройку на игнорирование мелких сигналов, чаще всего исходящих от ненужных объектов, типа металлического мусора.

·       Глубинный детектор предназначен для поиска объектов, залегающих на значительной глубине под землей. Такие устройства способны уловить сигнал даже на глубине до 6 метров, при том, что остальные чаще всего работают на глубине не более 3. Работает такой аппарат на основе двух катушек, как и другие. Но здесь изменено их положение относительно земной поверхности. Одна из них располагается параллельно земле, вторая – перпендикулярно.

·       Еще один вариант, интересующий поисковиков в меньшей степени – стационарные металлодетекторы. Это ни что иное, как рамки, которые часто можно увидеть на особенно важных объектах: стадионах, станциях метро. Они способы вычислять наличие любых изделий из металла в сумках и внутренних людей, которые проходят через установленную рамку.

Самые простые из металлоискателей, которые основывают свою работу на принципе «передача-прием» также имеют несложную конструкцию и принцип сборки, поэтому именно такие устройства лучше всего подходят для изготовления собственными руками. Здесь важен лишь грамотный подбор деталей в соответствии с инструкцией, и наличие минимального опыта работы с радиоэлектроникой.

Как сделать металлоискатель своими руками

Изготовление металлоискателя из отечественных деталей для начинающих лучше всего рассматривать на основе модели «Пират». Этот вариант давно входит в топ самодельных металлоискателей. Он широко востребован среди любителей самостоятельной сборки, и в готовом виде является устройством с неплохими показателями глубины и точности поиска. Он позволяет обнаружить предметы на глубине до 1,5 метра, что для приборов с такой просто конструкцией можно назвать хорошим показателем.

Среди приборов такого уровня есть другая схема, основанная на биениях частоты. Но если сравнить характеристики «Пирата» с устройствами на этой схеме, сравнение окажется в пользу «Пирата». Кроме того, схема этого металлоискателя еще и проще в сборке, состоит из меньшего количества деталей и узлов.

Один из возможных недостатков данной модели – отсутствие функции дискриминации. Простая схема металлоискателя просто не может предоставить возможность подключения дискриминатора. Но с опытом, искатели учатся самостоятельно определять, какой именно металл выдает сигнал от колебания поля.

Устройство металлоискателя «Пират»

Данный детектор относится к приборам импульсного типа. Чтобы понимать, как собрать такой аппарат самостоятельно, надо знать как устроен металлоискатель, и затем понадобится приобрести:

·       Длинная пластиковая трубка для штанги. На нее будет крепиться все остальное оборудование. Хорошо в этом случае подходят водопроводные трубы из ПВХ.

·       Материал для корпуса блока управления. Можно использовать любую подходящую по размерам емкость из прочного пластика.

·       Динамик. Подойдет любой, например, из небольшого китайского портативного радио. Главное условие – уровень сопротивления от 8 до 50 Ом.

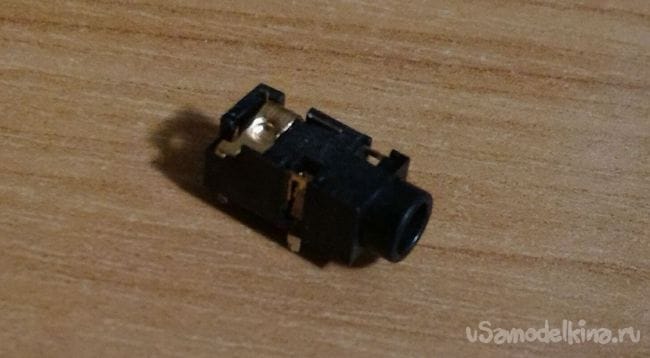

·       Наушники с разъемом формата mini-jack (3,5 mm). Подойдут любые наушники от телефона, mp3-плеера или любого аналогичного устройства

·       Медный кабель на катушку

·       Изолента

·       Транзисторы различных типов: BC547, IRF740 и BC557

·       Две микросхемы: К157УД2 и NE555

·       Конденсаторы. Лучше использовать керамические и пленочные.

·       Электролитные конденсаторы, всего 5 штук.

·       Резисторы различного уровня сопротивления

«Пират» — металлоискатель на двух микросхемах. Здесь используется чип NE555 или его отечественный аналог.

Работа устройства начинается с компаратора. Один его выход присоединяется к генератору (создающему электромагнитное поле), другой – к принимающей катушке, а третий – к динамику для звуковой сигнализации.

При обнаружении в рамках созданного поля объектов из металла, сигнал об этом от принимающей катушки поступает на компаратор, а после – на динамик, издающий соответствующую звуковую сигнализацию.

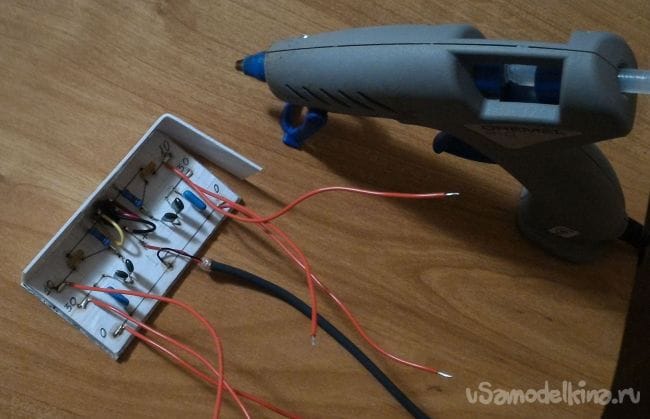

Готовая собранная плата, с размещенными на ней элементами помещается в обычную распределительную коробку. Ее можно сделать самостоятельно из прочного пластика, а можно купить в любом магазине радиоприборов.

Если стандартного прибора оказывается недостаточно, то есть вариант изготовить более совершенную модель для золота. Мощности прибора, собранного по обычной схеме недостаточно, чтобы реагировать на золото и предметы из него, поэтому в сети легко найти усовершенствованную схему.

Можно ли использовать детали из радиоприемника?

Для создания сигнала в этой модели прекрасно подойдут транзисторы образцов КТ-361 и КТ-215. Это детали образца СССР и их можно найти в любом старом радиоприемнике, или в любой радиотехнике из тех времен.

Собрать печатную плату искателя «Пират»?

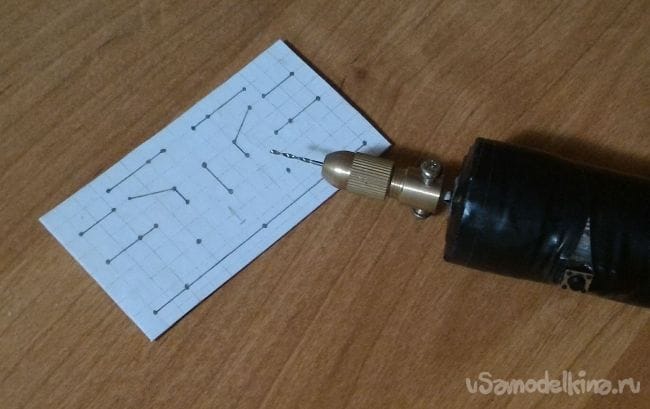

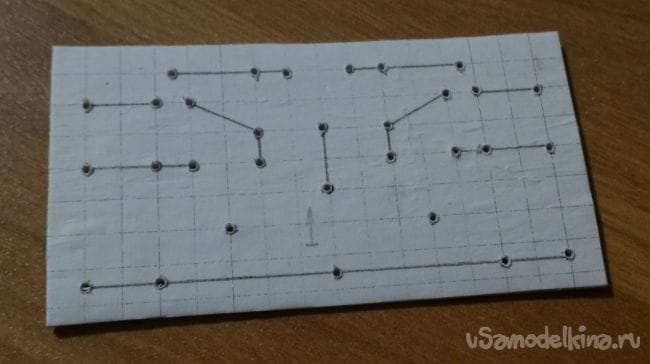

Печатную плату для такого устройства можно изготовить самостоятельно, однако сделать это из подручных материалов не получится. Для изготовления понадобится лист специального материала – гетинакса. Он представляет собой прессованные плиты из плотной бумаги, пропитанной эпоксидной смолой. Дополнительно его необходимо покрыть специальной медной фольгой, которая используется в электротехнике.

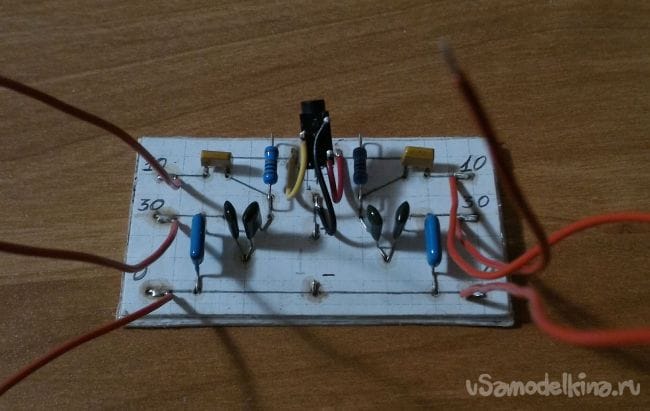

На такую плату нужно перенести все соединяющие элементы, разметить места для креплений и в них аккуратно просверлить отверстия. Все дорожки необходимо покрыть специальным защитным лаком, а как только он высохнет, плату нужно опустить в хлорный раствор. Это дает дополнительную защиту участкам, где защитный слой медной фольги наиболее тонок.

Сборка катушки

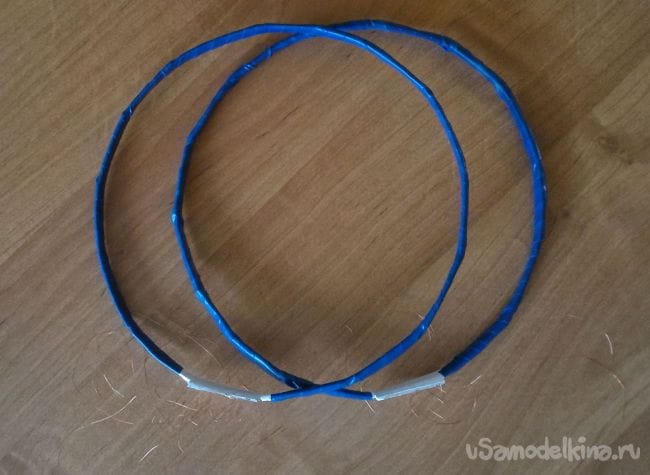

В качестве основания необходимо кольцо, из любого неметаллического материала, имеющее диаметр около 200 мм. Могут подойти даже деревянные пяльцы. На выбранное основание наматывается медная проволока, примерно в 30 витков. Для повышения чувствительности необходимо увеличить диаметр кольца до 250-260 мм, а количество витков – уменьшить до 20-22.

Наматывать удобно на заранее приготовленной доске или любой ровной поверхности. Расстояние между витками необходимо соблюдать примерно на уровне, равном диаметру основания. В нескольких местах для надежности необходимо дополнительно укрепить обмотку катушки изолентой.

Далее необходимо снять намотку с основания, придать ей более округлую форму, при необходимости скрепить изолентой еще в нескольких местах.

Катушка готова, ее можно присоединять к детектору и тестировать работоспособность.

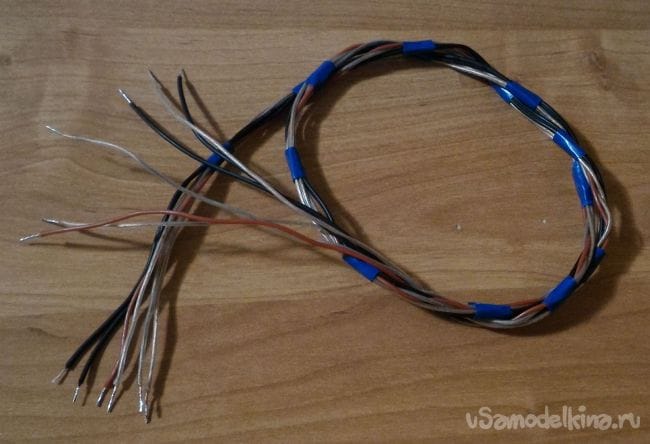

Также, катушку можно собрать из минимального набора подручных средств всего за несколько минут. Для этого кроме витой пары кабеля 2.5 мм понадобится минимальный набор инструментов: паяльник, мультитестер, острый нож и немного припоя.

Порядок действий в данном случае такой:

·       Для начала провод нужно свернуть косичкой в два мотка, оставляя примерно по 10 см. с обеих сторон.

·       Затем – зачистить обмотку, освободив жилы кабеля для соединения.

·       Соединить жилы по схеме, для надежности спаять их паяльником с нанесением припоя.

·       Протестировать наличие сигнала с помощью мультитестера, концы обмотки прикрепить паяльником к многожильному кабелю.

Сборка металлоискателя «Пират» из готовых деталей

Как только все элементы конструкции готовы, можно начинать полную сборку. Все детали крепятся на достаточно длинную штангу. Сверху прикрепляется удобная рукоять из резины, чуть ниже – управляющий блок, заключенный в пластиковый корпус, в самом низу – катушка. Если все сделано правильно, при сборке элементов не было допущено ошибок – прибор готов к работе, дополнительных манипуляций совершать не придется.

4186

принцип работы, параметры и инструкция

В сегодняшнем обзоре редакции Homius мы расскажем о том, как в бытовых условиях изготовить металлоискатель. Этот прибор довольно распространён среди начинающих археологов и искателей кладов. Прибор имеет достаточную высокую цену, потому многие радиолюбители пытаются собрать изделие сами. Чтобы знать, как изготовить металлоискатель своими руками, следует ознакомиться с общими рекомендациями.

Как сделать металлоискатель своими рукамиИзготовление металлоискателя самостоятельно
ФОТО: bouw.ru

Содержание статьи

Как сделать металлоискатель своими руками

Сегодня множество любителей кладов стараются не приобретать металлодетекторы, а собирать их самостоятельно. Почему-то принято считать, что вещь, которая сделана собственноручно существенно хуже готовых изделий.

Как показывает практика, качественно сделанный прибор создаёт вполне достойную конкуренцию промышленным металлодетекторамКак показывает практика, качественно сделанный прибор создаёт вполне достойную конкуренцию промышленным металлодетекторам
ФОТО: s00.yaplakal.com

Возможно, подобное изделие будет смотреться несколько хуже по эстетическим параметрам, однако в отношении технических показателей он практически не уступит профессиональным.

Как работает металлоискатель – принцип действия

Металлоискатель является электронным прибором, который состоит из первичного индикатора и вторичного узла. Устройства для выявления металлов разделяются на следующие подвиды:

  • приборы приёмо-передачи;
  • индукционные;
  • импульсные;
  • генераторные.

Большая часть моделей среднего ценового диапазона считаются приборами по типу «приём-передача». Принцип функционирования довольно простой и основан на поступлении магнитных волн. Основной частью приспособления станут две катушки.

Передающая катушка создаёт магнитное излучение, проходящее через нейтральную средуПередающая катушка создаёт магнитное излучение, проходящее через нейтральную среду
ФОТО: besplatka.ua

Если на пути магнитной волны встретится предмет из металла, он отразится от него, и устройство получит отражённый луч. Сработает сигнал, информирующий об обнаружении цели.

Действие индукционного металлодетектора аналогично с приспособлением типа «приём-передача»Индукционный металлодетектор ФОТО: besplatka.ua

Действие индукционного металлодетектора аналогично с приспособлением типа «приём-передача». Основным отличием станет лишь наличие одной катушки, посылающей и принимающей импульс.

Импульсные металлодетекторы невосприимчивы к минерализации почвы. Магнитное поле создаст на верхнем слое предмета из металла вихревые токи. Непосредственно их и будет улавливать устройство.

Генераторные металлоискатели могут быть различных видов. Однако каждый из них имеет основой LC-генератор. Подобные приборы не очень восприимчивы, часто предназначаются для обнаружения металлов лишь 1 вида.

Функциональные и технические параметры металлодетекторов

До того, как приобрести качественный металлодетектор, нужно определиться со средой поисковых работ. Требуется учитывать потенциальные габариты искомых объектов и глубину залегания. Ключевые показатели, на которых делается акцент во время приобретения устройства:

  • принцип воздействия;
  • частота;
  • восприимчивость;
  • масса;
  • балансировка почвы;
  • целеуказание;
  • дискриминатор;
  • вспомогательный функционал.

Принцип функционирования и рабочая частота являются основными показателями, которые определяют возможности устройства и показывают, к какому классу его можно отнести.

Есть глубинные изделия, которые предназначаются для обнаружения предметов на глубине 5 мЕсть глубинные изделия, которые предназначаются для обнаружения предметов на глубине 5 м
ФОТО: bestvix.ru

Какие из металлоискателей подходят для изготовления своими руками дома

К наиболее простым изделиям, которые можно собрать самостоятельно, относят приборы, работающие на приём-передачу.

В сети присутствует большое количество инструкций с детальным руководством, как собрать простейший металлодетекторВ сети присутствует большое количество инструкций с детальным руководством, как собрать простейший металлодетектор
ФОТО: electrikmaster.ru

Наиболее популярные виды устройств:

  • металлодетектор «Пират»;
  • детектор «Бабочка»;
  • излучатель без схем;
  • металлодетектор «Терминатор».

Но, невзирая на то, что часть мастеров предлагают сборку металлодетектора из телефона, подобные конструкции не смогут пройти проверку «боем».

Металлоискатель «Пират»Металлоискатель «Пират»
ФОТО: metalloiskatel.org.uaМеталлоискатель «Терминатор»Металлоискатель «Терминатор»
ФОТО: metalloiskateli.com.ua

Как собрать своими руками металлоискатель «Пират»: подробная инструкция

Модели «Пират» достаточно дорогие, что обусловливается возможностью обнаружения устройством предметов на глубине от 0,2 м (мелкие) и 1,5 м (крупные). Следует рассмотреть особенности конструкции и настройки для поиска металлов.

Материалы, необходимые для сборки своими руками мощного металлоискателя

Металлоискатель «Пират» считается импульсным устройством. Чтобы изготовить прибор, понадобится купить:

  • ИМС КР 1006ВИ1, чтобы создать передающий блок;
  • транзистор IRF 740;
  • ИМС К 157УД2 и транзистор ВС 547, чтобы собрать приёмный узел;
  • NPN-транзисторы;
  • провод ПЭВ 0,5, чтобы создать катушку;
  • материалы, чтобы изготовить корпус и пр.;
  • пластину, покрытую листом из меди, чтобы изготовить печатную плату;
  • провод;
  • изоленту;
  • паяльник;
  • скальпель;
  • отвёртки;
  • пассатижи;
  • разные типы крепежа.
Инструменты для сборкиИнструменты для сборки
ФОТО: youtube.com

Схемы металлодетектора для изготовления своими руками

Стандартная схема металлодетектора «Пират» строится по микросхеме NE555. Функционирование прибора будет зависеть от компаратора: 1 выход присоединяется к генератору ИМС, 2− к катушке, а выход − к динамику. При выявлении предметов из металла импульс от катушки поступит на компаратор, а затем на динамик.

Плата размещается в распределительной коробке, которую можно приобрести в магазинах электроникиПлата размещается в распределительной коробке, которую можно приобрести в магазинах электроники
ФОТО: youtube.com

Печатная плата своими руками

Если запчасти куплены, есть схема, то требуется собрать всё воедино. Чтобы разместить радиодетали, используют печатную плату, которую возможно без труда изготавливать самому. Потребуется листовой гетинакс, покрытый технической фольгой из меди.

На заготовку переносят выбранную схему, обозначаются дорожки, которые соединяют детали, сверлятся отверстияНа заготовку переносят выбранную схему, обозначаются дорожки, которые соединяют детали, сверлятся отверстия
ФОТО: youtube.com

Дорожки покрываются при помощи защитного лака, а после просыхания плата опускается в хлорное железо для травления.

Когда изделие готово, возможно установить и распаять радиодетали. Следующей стадией станет проверка схемы с помощью приборов измерения.

Катушка своими руками для металлоискателя

Металлоискатель «Пират» считается импульсным прибором, потому точность во время сборки катушки не играет ключевой роли. Для основы необходимо кольцо диаметром 20 см, на которое наматывают 25 витков проволоки. Для повышения глубины выявления металла, каркас катушки должен равняться примерно 26-27 см, а число витков – 20-22.

Затем оправка с проводом хорошенько обматывается с помощью изоляции. Готовая катушка помещается внутрь корпуса из диэлектрика. Можно воспользоваться материалами, подходящими по размерам корпуса от неисправной бытовой техники. Подобное даст возможность обеспечить защиту катушки от повреждений при работе с прибором. Окончания обмотки припаивают к многожильному проводу диаметром 0,6 мм.

Изготовление катушкиИзготовление катушки
ФОТО: youtube.com

Как собрать и настроить металлоискатель своими руками

На штанге металлодетектора закрепляется каждый узел устройства. Когда схема надлежащим образом собрана, то настройка приспособления не понадобится, поскольку оно сразу имеет высокую восприимчивость.

Более тонкую настройку выполняют с помощью переменных резисторов R13. Требуемое функционирование металлоискателя обеспечивается при средней позиции регулятора.

Настройка металлоискателяНастройка металлоискателя
ФОТО: youtube.com

Как сделать подводный металлоискатель своими руками

В некоторых случаях поиски переносят с почвы под воду. Существуют, разумеется, спецустройства для функционирования под водой. И, в принципе, можно изготовить глубинный металлодетектор собственноручно. Необходимо взять наиболее простой самодельный прибор и поместить каждый узел в герметично закрытый корпус. Кроме того, требуется несколько видоизменить приспособление и вместо звуковых сигналов установить светоиндикацию.

Подводный металлоискательПодводный металлоискатель
ФОТО: youtube.com

Как сделать своими руками металлоискатель «Терминатор 3» –подробная инструкция

Металлодетектор «Терминатор 3» много лет занимал ведущие места среди самодельных приспособлений. Двухтональное устройство функционирует по принципу баланса индукции.

Его отличительными чертами станут: незначительное потребление электроэнергии, металлодискриминация, опция цветных металлов, функция поиска золота и отличные показатели глубины поиска, в сравнении с полупрофессиональными промышленными изделиями.

Какие инструменты нужны для работы

Прежде чем приступить к работе, требуется приготовить такие инструменты:

  • паяльник;
  • припой, олово, канифоль;
  • пассатижи;
  • отвёртки;
  • ножовку по металлу;
  • осциллографы и прочие измерительные устройства.
Инструменты для металлоискателяИнструменты для металлоискателя
ФОТО: youtube.com

Как собрать схему и подобрать детали

Чтобы изготовить блок управления, требуется сделать специальную плату, где размещены все ключевые радиодетали. Схема переносится на гетинакс с фольгированным покрытием из меди и изготавливается монтажная плата так же, как и в случае с металлоискателем «Пират». Размеры схемы должны находиться в диапазоне 10,4×6,6 см, а заготовка на 1 см больше со всех сторон.

Пошаговое руководство изготовления печатной платы для металлодетектора.

  1. Берётся текстолитовая пластина с фольгированным медным покрытием. Обезжиривается химическим либо механическим методом.
  2. Наносится схема на пластинку, дорожки покрываются при помощи защитного лака, и заготовка подвергается травлению. Тонкое сверло проделывает отверстия для радиоэлементов и креплений.
  3. Размещаются детали согласно схеме, проводится распайка.
  4. Плата для металлоискателя готова.
Создание печатной платыСоздание печатной платы
ФОТО: youtube.com

Изготовление катушки для металлоискателя своими руками

Это наиболее восприимчивая составляющая устройства, ответственная за сканирование площади под землёй. Стадии изготовления обыкновенной катушки для металлодетектора:

  1. На фанере очерчиваются 2 окружности, которые соответствуют диаметру катушек – внутренней и внешней. Вбиваются по периметру круга гвозди. Диаметр наружной обмотки должен быть в границах 20 см. Катушку делают из 2 сложенных проводов. Они наматываются на гвозди на 30 оборотов.
  2. Обмотка перевязывается по кругу с помощью нитей. Вытаскиваются гвозди, готовая катушка покрывается лаком. Когда он просохнет, берутся изолента и фольга и обматывается окружность. Аналогично изготавливается внутренняя обмотка, которая вдвое меньше наружной (предполагает 48 оборотов проволоки).
  3. Помещаются катушки внутрь корпуса, и проводится распайка проводов, присоединяемых к панели управления.
  4. Рамка для металлодетектора готова.
Создание катушкиСоздание катушки
ФОТО: youtube.com

Особенности схемы металлоискателя с дискриминацией металлов

Для облегчения задачи поиска, металлодетекторы оснащают дискриминаторами, дающими возможность различить вид металла и пропустить мусор. Наиболее простые методы выявления реализуются в старых изделиях и приспособлениях начального уровня. Опция дискриминации даёт возможность пользователю среагировать на фазовые сдвиги конкретной величины. В то же время, устройство не способно различить цветные металлы друг от друга. В промышленных приборах используют дискриминаторы с выделением диапазона. Применяемые в таких изделиях процессорные системы дают возможность запрограммировать детектор на реагирование лишь на конкретные подгруппы металлов.

Характерные черты глубинных детекторов

Подобные металлодетекторы способны обнаруживать объекты на больших глубинах. Качественное устройство, которое сделано собственноручно, способно заглянуть на глубину в 6 м. Но в такой ситуации габариты предмета должны быть большие. Лучше других функционируют такие металлоискатели для выявления старых снарядов либо осколков больших размеров.

Есть две разновидности глубинных детекторов: рамочный и приёмопередатчик на штанге. Рамочный охватывает для сканирования большие площади, но, определить точное место залегания искомого предмета в такой ситуации затруднительно. Второй вариант – точечное устройство, работающее целенаправленно вглубь на небольших диаметрах. Работы с ним проводятся неспешно и аккуратно.

Металлоискатель предназначается для выявления предметов, по электрическим либо магнитным параметрам отличающихся от среды, где они находятся. На сегодняшний день множество людей предпочитают изготавливать подобные устройства самостоятельно. Чтобы иметь представление о том, как создать это прибор самому, необходимо иметь определённые навыки.

Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Предыдущая

Бытовая техникаФрезерный станок по дереву своими руками: особенности изготовления и подключения

Следующая

Детская5 «золотых» правил ремонта детской, чтобы малыш рос счастливым

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Металлоискатель своими руками: подробная инструкция как сделать

Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией. Существуют многочисленные группы кладоискателей: как романтиков, так и прагматичных добывателей ценностей. Всех этих людей объединяет одна страсть: поиск металлических предметов, спрятанных на различной глубине.

Если у вас есть точная карта с указанием места захоронения клада, либо планы проведения боев во время войны, это не гарантирует успех. Можно перелопатить тонны грунта, а искомый предмет будет спокойно лежать в паре метров от места активного поиска.

Для поиска золота, и менее ценных металлов, вам потребуется металлоискатель, который можно сделать своими руками.

Металлоискатель 1

Важная информация: Применение подобных приборов не запрещено Законом. Однако существуют наказания за последствия такого поиска, касающиеся раскопок, а также извлечения обнаруженных предметов.

Не будем вдаваться в тонкости, это тема другой статьи. Проще говоря: если вы нашли золотое кольцо на пляже, либо горсть советских монет в лесу — проблем, связанных с применением электронных средств поиска не будет.

А вот за извлеченные бронзовые ложки возрастом от 100 лет и старше, можно получить реальный срок или крупный штраф.

Тем не менее приборы для поиска металлических предметов в толще земли свободно продаются, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.

Принцип работы устройства

В отличие от детекторов грунта, работающих с использованием волн различной частоты или ультразвука, металлоискатель (фабричный, или созданный своими руками), работает с индуктивностью.

Металлоискатель 2

Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия оказывается любой предмет, который проводит электроток, либо имеет ферромагнитные свойства — формат поля искажается. Точнее сказать, под действием активного поля катушки, объект формирует собственное. Это событие фиксируется приемником, и генерируется оповещение: перемещается стрелка прибора, звучит тональный сигнал, загораются световые индикаторы.

Зная методику работы, можно рассчитать электрическую схему, и создать мощный металлоискатель своими руками. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Металлоискатель 3

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Металлоискатель 4

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

  • учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
  • для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Металлоискатель 5

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

  • R1 предназначен для настройки частоты генератора и достижения того самого баланса;
  • R2 грубо настраивает чувствительность;
  • с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Информация: Подобная схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тональности сигнала (исходя из вашего опыта) можно определить приблизительный объем и глубину залегания.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Металлоискатель 6

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

Металлоискатель 7

Искатель «бабочка» готов к работе.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

  1. На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк. Металлоискатель 8
  2. Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.Металлоискатель 9

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Металлоискатель 10

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Металлоискатель 11

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Металлоискатель 12

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Металлоискатель 13

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

  1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
  2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

сделанный своими руками «Пират» обследует дно реки 14

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.

Металлоискатель 15

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Металлоискатель 16

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Металлоискатель 17

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

Металлоискатель 18

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.

Металлоискатель 19

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Металлоискатель 20

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Простые детекторы металла из готовых электроприборов

  • Металлоискатель из радиоприемника можно сделать, добавив к нему простой ВЧ передатчик:Металлоискатель 21Поисковая катушка мотается из провода 0.5 мм²: 16 витков 12 см. При попадании в зону действия металлического предмета, приемник, настроенный на СВ/ДВ диапазон, будет менять тональность звука.
  • Самодельный металлоискатель из сотового телефона — это не более, чем миф. Модернизация его электросхемы в домашних условиях не реализуема, а заставить штатный мобильник работать детектором металл технически невозможно.
  • Металлоискатель из магнита, собственно, и делать не нужно. Вы просто подносите мощный неодимовый магнит к месту, где есть металлический предмет, и физически чувствуете силу притяжения. Разумеется, это работает только с металлами, имеющими ферромагнитные свойства (железо, сталь).

Итог

Вне зависимости от сложности схемы, изготовление самодельного металлоискателя потребует от вас достаточно времени и сил. Поэтому из любопытства, такие приборы не делают. А вот для профессионального использования — это отличная альтернатива фабричным экземплярам.

Видео по теме

Хорошая реклама



Простой металлоискатель из подручного материала своими руками
Приветствую всех Самоделкиных!
Представляю на Ваш суд очередной самодельный девайс, испытания которого можно посмотреть на сайте YouTube — канал «Iskander AP».

Исходным источником для данной самоделки послужил наш с Вами любимый сайт – «usamodelkina.ru». Только в отличие от ранее опубликованной статьи металлоискатель «Бабочка», где автор выложил описание изготовления металлоискателя с нескольких статей, мною прибор был изготовлен и протестирован.

Обзор и демонстрация работы металлоискателя:

Настройка

По сложившейся традиции сборка устройства осуществлялась из подручного материала:
бумага, листовой пластик, леска, нить, рейки, ветка дерева, изолента, провода, клей ПВА. В магазине пришлось приобрести только радиодетали и два комплекта USB разъемов. Стереонаушники можно взять от сотового телефона.

Для работы использовались инструменты:
— линейка;
— кусачки;
— ножницы;
— ножницы по металлу;
— дрель-мини;
— электропаяльник;
— зажимы;
— термопистолет;
— маркер и т.д.

Как было выше сказано, схема взята из ранее опубликованной статьи.


Но в связи с отсутствием некоторых номиналов конденсаторов были сделаны небольшие изменения.

Итак, радиокомпоненты:
— два транзистора КТ315;
— четыре конденсатора 2200 пф;
— два конденсатора 10000 пф;
— два резистора на 100 кОм.

Размечаем на бумаге будущую плату

Склеиваем 10-15 листов бумаги для достижения, примерно, 1-1,5 мм толщины

Сверху, на получившийся «сэндвич», наклеиваем размеченный листок

Заготовку отправляем под пресс


После просушки вырезаем заготовку платы и сверлим отверстия под ножки радиодеталей

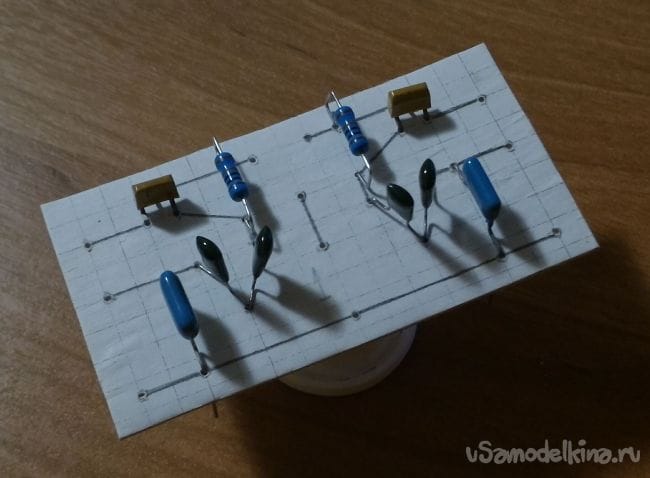

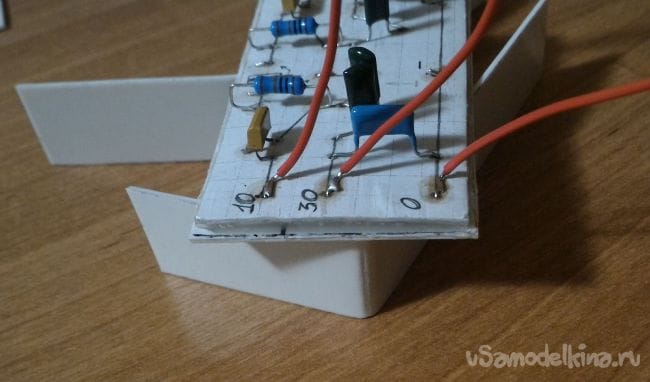

Размещаем радиокомпоненты на плате, производим пайку



Нарезаем бумажные полоски

Используя кастрюлю, склеиваем из полосок два кольца (примерно в 6 – 8 слоев)


На кольцах делаем надрезы, для удобства намотки катушек

Для катушек использован двойной медный провод в лаковой изоляции диаметром 0,1 мм (в результате получилось 0,2 мм)

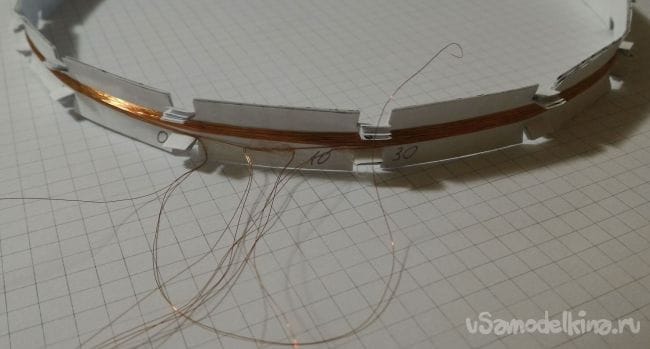

Так же, используя для удобства кастрюлю, производим намотку катушек по схеме 0 – 10 – 30 витков

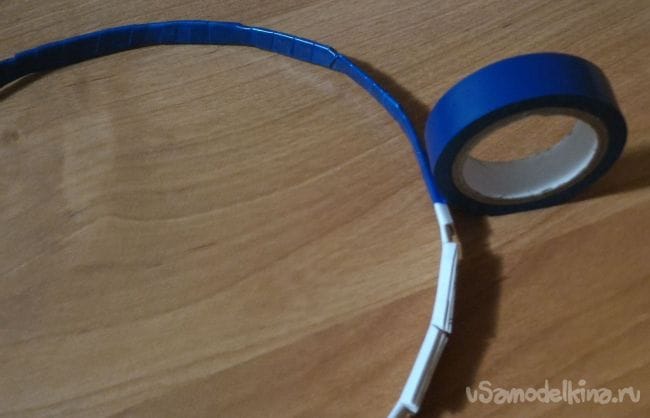

Обматываем катушки изолентой

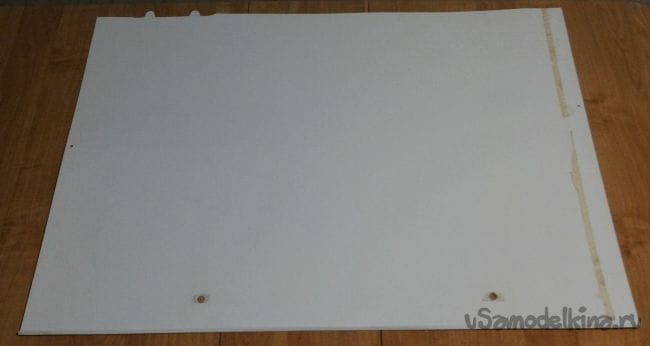

Производим разметку листового пластика и вырезаем заготовки

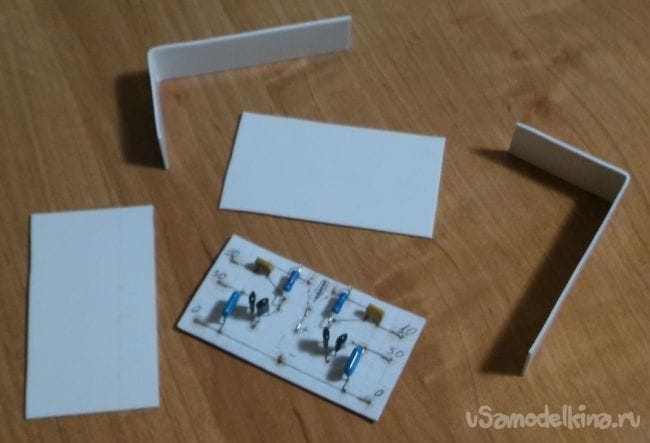

Делаем заготовки для корпуса рабочей платы

Разбираем гарнитуру сотового телефона и выпаиваем стерео разъем под наушники

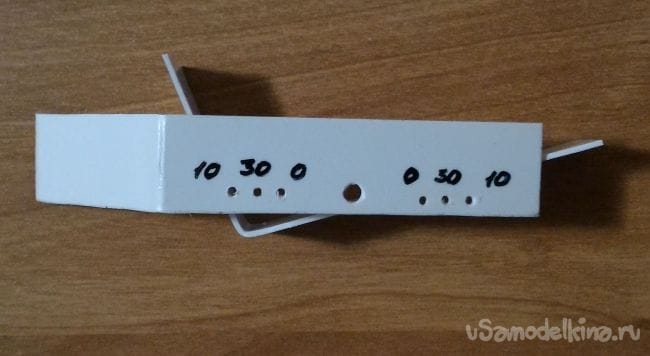

В заготовках корпуса сверлим отверстия под стерео разъем с одной стороны и под провода с другой


Завершаем сборку рабочей платы и корпуса для нее










Вышеописанным способом делаем вторую плату, из медной проволоки изготавливаем токоведущие дорожки




Закрепляем катушки и плату с дорожками на нижней заготовке корпуса, производим пайку, соблюдая схему подключения витков катушек


На верхней заготовке корпуса делаем отверстие

Дальше, больше — импровизации нет предела.
Моя задумка по разборной рукоятке и креплению на ней корпуса с катушками






Торцы разрезанной рукоятки нацарапываем для лучшей пропитки клеем при намотке нити

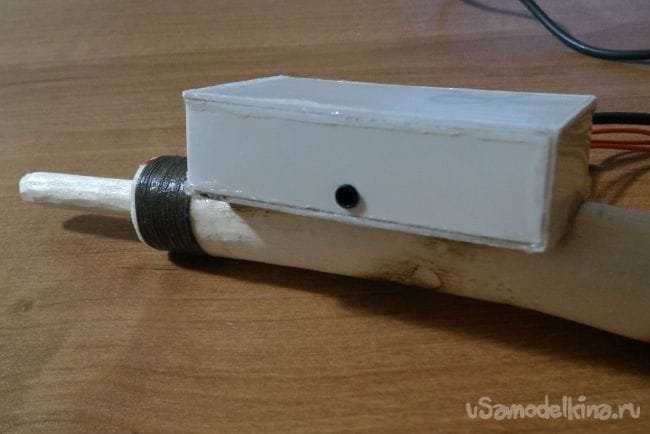

Вырезаем площадку для крепления корпуса платы

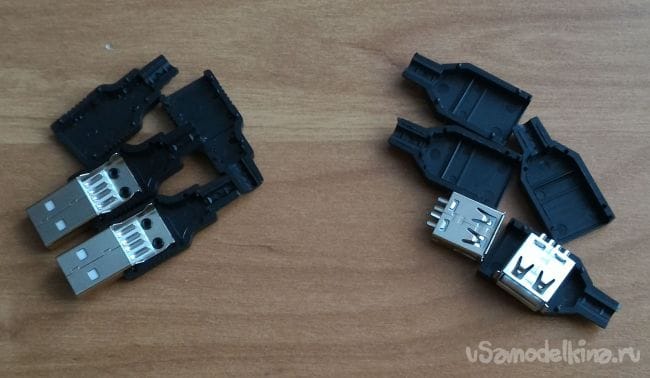

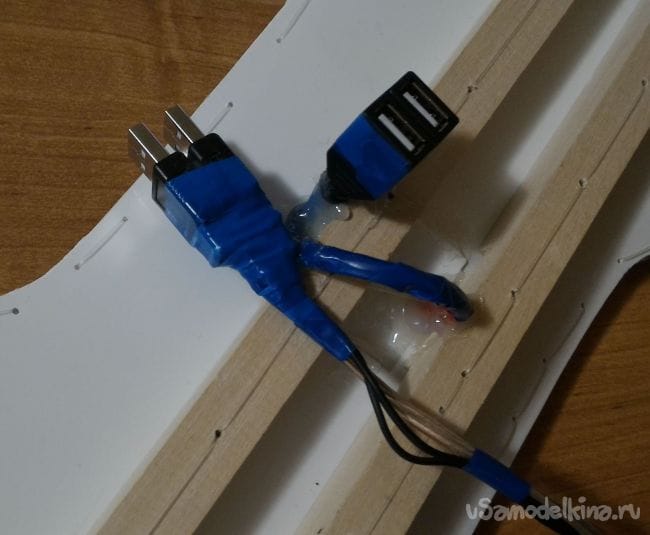

На жгут из шести проводов производим пайку USB разъемов с одной стороны и с другой – пайку выводов из корпуса платы





И в итоге получилось примерно так!
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
схемы, как сделать самодельный металлодетектор «Пират» для поиска ценных материалов и другие полезные рекомендации Фото 1

Мечта найти клад всё чаще заменяется в наше время более реалистичной программой поиска драгоценных металлов в природной или искусственной среде.

В современных условиях очень важно найти и извлечь ценные материалы, оказавшиеся среди отходов, мусора или в другой неконтролируемой среде.

Аппаратура – важный компонент технологии такого поиска.

Поиск и извлечение золота и ценных металлов из отходов, мусора, в природной обстановке – часть стратегии рециклинга, технологии эффективной переработки использованных материалов, в том числе переработки драгоценных металлов.

Занятие их поиском в земле или в массе промышленных и других отходов не только требует применения аппаратуры, но и стимулирует её совершенствование. Создаются приборы разного уровня и специализации. Есть интерес к такой аппаратуре у любителей и энтузиастов поиска ценных металлов.

Устройство металлодетектора

Фото 2Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде.

С помощью такого прибора можно искать не только чёрный металл, но и золото, серебро, другие драгоценные металлы.

Принцип устройства любого металлоискателя основан на электромагнитных эффектах.

Вот как работает типичная технология поиска металла:

  1. Прибор создаёт электромагнитное поле.
  2. Металлический объект, скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния.
  3. Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом.

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

  • оценить массу находки;
  • получить данные о форме, размерах и конфигурации объекта;
  • уточнить место расположения, в том числе – по глубине.

В Сети есть множество информации о металлоискателях разной сложности и конструкции. Там же можно освежить в памяти теорию электромагнитного поля, изучаемую в школе.

Самые простые, примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Фото 3Реакцию создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник. Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.

Более сложные любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов:

  • генератора электромагнитного поля;
  • датчика изменений этого поля;
  • аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:

  • любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
  • полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
  • профессиональные металлоискатели для постоянно работающих в этой сфере;
  • специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска металлов таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря.

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

Очень важный узел аппаратуры поиска металлов – катушка или рамка. Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

В большинстве конструкций катушку располагают на длинной штанге – ручке для её перемещения вблизи зоны поиска.

Для любительского изготовления катушек продаются каркасы наиболее востребованных типов. Проще всего сделать такое приобретение в интернет-магазине.

Фото 4Многие любители изготавливают каркасы катушек самостоятельно. Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.

Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций  катушкой.

Электронная схема

Логический элемент металлоискателя – электронная схема. Она выполняет много функций:

  1. Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата, который при помощи катушки преобразуется в поле.
  2. Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля, их обработка.
  3. Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.

Лучше всего, если желающий собрать электронную схему самостоятельно владеет познаниями в радиолюбительском деле или в электронной технике. Такой мастер может не просто собрать нужную схему, но и изменить, улучшить конструкцию.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок. Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Как сделать «Пират» самостоятельно?

Фото 8Одна из наиболее популярных моделей металлоискателей, рассчитанных на собственноручное любительское изготовление – «Пират».

Это название, содержащее сокращённые данные его устройства и сайта разработчиков, остроумно отражает романтику поиска драгоценных металлов.

Вот главные достоинства этой модели:

  • простота устройства и сборки;
  • невысокая стоимость деталей и материалов;
  • достаточные рабочие параметры;
  • признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В «Пирате» используются доступные каждому детали, правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

Конструктивная схема и компоновка металлоискателя «Пират» традиционна для аппаратуры такого рода. Она представляет собой штангу, на нижнем конце которой установлена катушка, а в верхней части – электронный блок с элементом питания.

Расположение электронного блока должно оставлять место для удобного удержания штанги рукой.

Некоторые мастера предпочитают, чтобы звуковой сигнал аппарата подавался не динамиком, а наушниками. В таком случае от электронного блока отходит кабель наушников.

Технология работы аппарата – импульсная. Это позволяет обеспечить очень хорошие для такого класса аппаратуры показатели чувствительности.   Ниже представлена схема электронного блока на микросхемах.Фото 6

Аналогичную схему можно собрать, использовав транзисторы вместо микросхем. Такая версия может потребовать дополнительных настроек, доступных только опытным радиомастерам. Вот почему транзисторная схема используется реже.

Материалы, детали и заготовки

Помимо подробно и точно указанных на принципиальной схеме электронного блока деталей, для сборки металлодетектора на золото и другие металлы потребуется приготовить некоторые материалы и заготовки:

  • готовая плата для сборки электронной схемы или фольгированный материал для её самостоятельного изготовления;
  • источник питания в виде любой комбинации аккумуляторов или батареек суммарным напряжением 12V;
  • эмаль-провод сечением 0,5 – 0,6 мм для изготовления катушки;
  • многожильный медный провод для соединений сечением не менее 0,75 кв.мм;
  • корпус для электронного блока — пластмассовая ёмкость подходящего размера;
  • достаточно прочная пластмассовая труба для штанги;
  • каркас для намотки катушки;
  • расходные материалы – припой, термоусадочный кембрик, изолента, винты и саморезы крепежа, клеи и герметики.

Печатную плату для сборки электронной схемы лучше всего делать по образцу разработок, представленных в интернете.

Ниже представлен один из таких образцов, пригодный для сборки электроники на микросхемах.

Фото 7

Изготовлением платы занимаются любители самодельной электроники, да и то не все. Большинство желающих создать металлоискатель самостоятельно предпочитают купить такую деталь.

Для сборки катушки потребуется оправа или каркас, не содержащий металлических элементов. Самодеятельный мастер может изготовить такой каркас из фанеры, пластмассы или подобрать похожий по параметрам из готовых пластмассовых изделий, например – посуды. Оправа может быть приобретена в готовом виде или сделана самостоятельно

Рекомендуемые параметры катушки – 25 витков эмаль-проводом диаметром 0,5мм по оправке диаметром 190-200мм. Увеличение диаметра на 30% приведёт к повышению чувствительности аппарата, при условии, что количество витков будет уменьшено до 20-21.

Пластмассовый каркас для катушки – одна из самых распространённых в продаже деталей металлоискателей.

Технология манипуляций катушкой такова, что этот весьма непрочный узел может пострадать от ударов о неровности земли, камни, острые предметы. Во избежание этого катушку на каркасе прикрывают снизу пластмассовой тарелкой. Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и дизайн

Фото 9Для успешной сборки металлоискателя лучше всего придерживаться такого порядка действий:

  • изготовление печатной платы и сборка электронной схемы;
  • выбор подходящей по размеру пластмассовой ёмкости для неё и завершение сборки электронного блока;
  • изготовление катушки;
  • изготовление штанги удобной формы и крепление на неё электронного блока и катушки, выполнение соединений электронной схемы.

Хотя принципиального характера порядок сборки не имеет. Для тех, кто изготавливает аппарат для постоянной длительной работы в области поиска цветных металлов и последующего рециклинга (переработки ради повторного применения), важным фактором является удобство пользования.

В этом случае проработка формы штанги и компоновка основных элементов аппарата становится ключевым фактором. Таким образом, в создании аппарата появляется серьёзная дизайнерская фаза.

Лучше всего выполнять этот этап работы с помощью моделирования в натуральную величину. Такое моделирование можно произвести с использованием деревянных деталей подходящей формы, например:

  • черенка для лопаты;
  • фанерных кусков нужной формы;
  • обрезков из древесины;
  • временного крепежа из кусков проволоки, гвоздей и верёвок.

Убедившись, что скомпонованная модель аппарата будет достаточно функциональна и удобна, можно приступать к решающей сборке. Готовый аппарат, как правило, не требует настройки, он полностью готов к работе. Начать поиск металла можно, выбирая нужный уровень чувствительности и правильную тактику манипуляций катушкой.

Фото 10Сборщики, которым нужно как можно быстрее собрать свой аппарат, могут воспользоваться готовыми наборами деталей.

Покупка такого комплекта позволяет значительно упростить изготовление «Пирата». Одно из предложений есть здесь.

Пользователи металлоискателя «Пират», обладающие навыками в радиолюбительском деле, модифицируют конструкцию этого аппарата. Вот только несколько направлений таких усовершенствований:

  1. Изготовление катушки с необычными параметрами – по размерам, из особенных материалов, например – кабеля типа «витая пара».
  2. Устройство дополнительных функциональных систем, например – индикации степени разряда аккумулятора.
  3. Изготовление моделей для подводной работы.
  4. Дополнения электронной схемы, позволяющие различать металлы (создание функции дискриминации).

Простой, недорогой и надёжный металлоискатель «Пират» исправно работает в самых разных условиях.

Самодельный металлодетектор – плюсы и минусы

Дешевизна, базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

  • наибольшее соответствие технологии поиска для новичков;
  • возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
  • удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков.

Фото 11Вот какие особенности  модели «Пират» отмечают пользователи:

  • энергичное потребление заряда аккумуляторов питания;
  • отсутствие дискриминации, то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
  • ограниченная в сопоставлении с дорогостоящими моделями чувствительность.

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта, сопутствующих знаний и, конечно же, удачи.

Видео по теме

В видео представлено подробное руководство по изготовлению и сбору металлоискателя «Пират» своими руками:

Заключение

Когда металлоискатель будет готов,  можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить  только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление  о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта:

  • правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
  • способность правильного выбора площадки поиска;
  • умение использовать потенциал металлоискателя полностью;
  • выбор правильной технологии поиска в разных условиях;
  • модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Самодельные металлоискатели, или как сделать металлоискатель своими руками — Мир искателей

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель.

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

Самодельные металлоискатели

В этом разделе нашего сайта о самодельных металлоискателях, буду собранны: лучшие схемы металлоискателей, их описания, программы и другие данные для изготовления металлоискателя своими руками. Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов.

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

  1.  Паяльник, припой, олово и другие паяльные принадлежности.
  2.  Отвертки, плоскогубцы, кусачки и прочий инструмент.
  3.  Материалы и навыки по изготовлению печатной платы.
  4.  Минимальный опыт и знания в электронике и электротехники также.
  5.  А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Металлоискатель Малыш FM и малыш FM-2
Принцип работыЭлектронного частотомера FM
Дискриминация металловесть (Черный и все остальные)
Максимальная глубина поиска0,6 метра
Программирумые микроконтроллерыесть
Рабочая частота19 кГц
Уровень сложностиначальный
Металлоискатель ПИРАТ
Принцип работыPI (импульсный)
Дискриминация металловнет
Максимальная глубина поиска1,5 метр
Программирумые микроконтроллерынет
Рабочая частота
Уровень сложностиначальный
Металлоискатель ШАНС
Принцип работыPI (импульсный)
Дискриминация металловесть
Максимальная глубина поиска1 метр
Программирумые микроконтроллерыесть
Рабочая частота
Уровень сложностисредний
Металлоискатель Clone PI
Принцип работыPI (импульсный)
Дискриминация металловнет
Максимальная глубина поиска2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота
Уровень сложностисредний
Металлоискатель Clone PI AVR
Принцип работыPI (импульсный)
Дискриминация металловнет
Максимальная глубина поиска2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота
Уровень сложностисредний
Металлоискатель Clone PI W
Принцип работыPI (импульсный)
Дискриминация металловнет
Максимальная глубина поиска2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота
Уровень сложностисредний
Металлоискатель Квазар
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4 — 17 кГц
Уровень сложностиСредний
Металлоискатель Квазар ARM
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4 — 16 кГц
Уровень сложностиСредний
Металлоискатель Соха 3TD-M
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота5 — 17 кГц
Уровень сложностиСредний
Металлоискатель Фортуна
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4,5 — 19,5 кГц
Уровень сложностиСредний
Металлоискатель Фортуна ПРО-2
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4,5 — 19,5 кГц
Уровень сложностиВысокий
Металлоискатель Фортуна М2 и М3
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4,5 — 19,5 кГц
Уровень сложностиВысокий
Металлоискатель Фортунам М
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1,5 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота7 — 16 кГц
Уровень сложностиВысокий
Металлоискатель ТЕРМИНАТОР-3
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 метр (Зависит от размера катушки)
Программирумые микроконтроллерынет
Рабочая частота7 — 20 кГц
Уровень сложностиВысокий

Как сделать металлоискатель

Металлоискатель — это устройство, которое используется для обнаружения присутствия металлических предметов. Инструмент полезен для поиска металлических предметов, спрятанных под землей. Устройство обычно поставляется в портативном исполнении с сенсорной катушкой внизу. Инструмент перемещается по объектам и по земле для обнаружения объектов. Присутствие металла вызывает изменение тона в наушниках или движение стрелки на индикаторе.

Большинство металлодетекторов довольно дороги, а самодельные металлодетекторы сложны в изготовлении.Помимо сбора деталей, вам также нужно знать, как подключить электрические цепи. Этот процесс опасен, особенно с искрами, которые могут возникнуть из-за неправильного подключения. Если они построены неправильно, вы можете не получить желаемых результатов.

Homemade metal detector

Но знаете ли вы, что вы можете сделать элементарный металлоискатель, используя предметы домашнего обихода? Вы можете создать свой собственный металлоискатель, который небольшой, простой в использовании, а также сэкономить деньги в процессе. Лучше всего то, что создание металлоискателя будет полезным для вас и ваших детей.

Простой способ — использовать инструмент с магнитом для изготовления металлоискателя. Вы можете использовать свое радио FM и калькулятор, чтобы создать сырой металлоискатель.

Радио и калькулятор металлоискателей

Это два простых инструмента для поиска и использования. Верьте или нет, это на самом деле работает. Давайте посмотрим, как вы идете в процессе.

Какие предметы вам понадобятся для этого упражнения?

  • Переносное радио на батарейках с диапазоном FM и AM
  • Полностью работающий калькулятор на батарейках.В этом упражнении калькулятор на солнечных батареях не будет работать хорошо.
  • клейкая лента или клей.

Сделай радио и калькулятор Металлоискатель

Шаг 1

Настройте радио и осторожно установите его на максимально возможную AM-станцию. Убедитесь, что вы не останавливаетесь на станции, поскольку это может помешать желаемым результатам. Не должно быть никакого звука, получаемого от радиостанций. Если вы установили его правильно, вы должны слышать только статический звук.

Шаг 2

После этого вы установите сенсорную часть детектора.Включите калькулятор и установите его на задней панели радио. Вы можете использовать клейкую ленту, ленту или клейкую ленту, чтобы прикрепить их. Убедитесь, что две части надежно прикреплены друг к другу. Там не должно быть никаких шансов, что они разойдутся.

Шаг 3

После обеспечения безопасности калькулятора и радиоприемника проверьте, не издают ли они постоянный тон. Если не слышен чистый звук, использовать его будет непросто. Если инструмент издает четкий, чистый звук, вы можете пойти дальше и установить его на стержень, а затем закрепить его с помощью ленты.

Шаг 4

Крепление может быть выполнено на всем, что вам удобно, на метле, линейке, столбе или на чем угодно, что можно удерживать над землей. Вы можете применить клей или ленту, чтобы прикрепить устройство к валу. Галстуки также могут быть отличным вариантом, если вы не хотите использовать клей или ленты.

Шаг 5

Испытание металлоискателя на различных металлических бытовых предметах. Это простой способ проверки работоспособности прибора. Вы можете проверить, используя монеты, золотые кольца, серебряные ложки, ювелирные изделия, часы, кубки и т. Д.

Если инструмент быстро обнаруживает объекты, он будет работать лучше снаружи. Когда металлоискатель чувствует металл, он издает постоянный чистый звук.

A metal detector made from a calculator and radio

Как работает радио и калькулятор металлоискатель?

Печатная плата калькулятора с питанием от батареи излучает обнаруживаемую радиочастоту. Радиоволны отражаются от металлических предметов, позволяя радиоприемнику АМ принимать сигналы и затем усиливать их. Это звук, который слышен, когда инструмент находится близко к металлическому предмету.Если бы музыка была на радио, было бы сложно услышать слабый радиосигнал.

Использование приложений для смартфонов в качестве металлоискателей

Если вы не слишком увлечены проектами «сделай сам», вы все равно можете сделать быстрый и легкий металлоискатель с помощью своего смартфона. Как это круто? Что вам нужно для этого успешно?

  • смартфон (iPhone или Android)
  • Возможность загрузки приложений из магазина приложений и их установка.

Давайте посмотрим, как вы можете сделать это.

Шаг 1

В магазинах приложений Apple и Google есть различные приложения для обнаружения металлов. Загрузите одно из приложений, и оно будет использовать ваш смартфон для обнаружения металлических предметов.

Шаг 2

Наведите смартфон на различные металлические предметы, чтобы проверить, работает ли он. Придерживайтесь инструкций, которые прилагаются к приложению. После следования инструкциям, один за другим, проверьте, работает ли он.

Если один из шагов не реализован, вы не получите желаемых результатов. Если загруженное вами приложение неправильно подбирает металлические предметы, вам нужно будет переключиться на лучшее приложение. Вы можете продолжить исследование, чтобы понять, какое приложение лучше подходит для вашей марки и модели смартфона.

Шаг 3

Внимательно следите за изменениями при перемещении смартфона по металлическому предмету. Когда смартфон проходит над металлическим предметом, электромагнитное поле на смартфоне мгновенно изменяется.

После измерения электромагнитного магнитного поля в том месте, где находится ваш телефон, цвет экрана меняется с зеленого на красный, когда металл находится рядом. Программы имеют базовую линию, которая отображает измерения после обнаружения металлического объекта. Измерение увеличивается, вызывая изменение цвета.

Приложения для обнаружения металлов на смартфонах не эффективны, если вы решите отправиться на поиски сокровищ. Кроме того, они могут не обнаружить некоторые металлы, такие как платина и другие ювелирные изделия. Но процесс создания детектора для смартфона не сложен, и с ним интересно играть.

Плюсы самодельного металлоискателя

  • Вы можете использовать самодельный металлоискатель для поиска предметов, таких как скрепки, металлические шурупы и другие мелкие металлические предметы, которые, как правило, теряются в доме.
  • Процесс изготовления самодельного металлоискателя может быть увлекательным процессом обучения для ваших детей (то есть, понимание радиосигналов).

Соображения

При изготовлении металлоискателя с использованием предметов домашнего обихода или загрузке приложения для обнаружения металла из магазина приложений помните, что существуют проблемы с этими инструментами.Два самодельных датчика недостаточно чувствительны для детектирования «настоящего» металла или правильно сконструированы для эффективной работы в суровых условиях, особенно при воздействии дождя, снега, грязи или других экстремальных погодных условий.

Детали металлоискателя не такие мощные. Они предназначены только для того, чтобы дать приблизительное представление о том, где находится металлический предмет. Они не предоставляют точное местоположение. Кроме того, они не очень надежны по сравнению с рыночными.

Заключение

Изучение того, как сделать металлоискатель, — это большой опыт обучения.Металлодетекторы забавны и просты в разработке и использовании. Процесс изготовления такого инструмента является образовательным и веселым занятием для семьи.

В то же время важно понимать, что есть компании, которые производят металлоискатели и совершенствуют свои технологии на протяжении десятилетий. Если вам нужно серьезно заняться поиском, поиском или поиском сокровищ, вам лучше купить металлоискатель.

,

19+ DIY металлоискателей планы [бесплатно] — MyMyDIY

Если вы хотите построить металлоискатель , мы обеспечим вас. Мы собрали список из 19 лучших планов металлоискателей DIY из Интернета.

Прокрутите наш список ниже и ознакомьтесь с бесплатными чертежами. Сборка собственного металлоискателя может стать отличным хобби или школьным проектом. Создание собственного металлоискателя — это весело и познавательно.

Это может быть забавный проект для молодого хакера по изучению основ электроники.А потом охотиться за сокровищами на заднем дворе. Многие люди увлекаются металлообнаружением.

Вы увидите, как они размахивают детекторами по пляжу, охотятся за потерянными ожерельями и потерпевшими крушение монетами.

Многие любят его за прилив адреналина прибыльной неожиданности. В то время как другие злоупотребляют этим, потому что они любят историю — охотиться на реликвии гражданской войны, как старые револьверы войны.

19 Самодельные планы металлоискателей

1. Простой картонный металлоискатель Project

Металлоискатели могут быть полезны во многих ситуациях, но они, как правило, дороги.Не позволяй этому помешать тебе охотиться за сокровищами.

Благодаря этому простому плану вы можете создать металлический датчик самостоятельно. Существует список необходимых материалов, которые вам понадобятся, инструкции и видео, которые помогут вам. Возможно, самой сложной частью проекта является создание катушки, но вы можете использовать веб-калькулятор для воздушных катушек.

Или купите катушку онлайн, если не хотите беспокоиться.

Как последний штрих, вы можете сделать картонную ручку для своего ручного металлоискателя.Строитель рекомендует прочитать все, что вы можете найти на металлоискателях перед началом работы.

ПРОСМОТР ПЛАНОВ

2. План палочек металлоискателя Arduino

Если вам нравится искать скрытые сокровища, вам понадобится металлоискатель. Тогда вы должны взглянуть на этот бесплатный план металлоискателя. Детектор не только классно выглядит, но и имеет пять отдельных поисковых катушек.

В отличие от обычного металлоискателя, он не использует звуки, чтобы предупредить вас о наличии металла.Когда вы ударяете по металлу, катушка, ближайшая к объекту, загорится, чтобы вам было легче найти объект. Основная часть, которая вам требуется, это Arduino Nano ATmega328.

Строитель также предоставляет вам инструкции, видео и диаграммы о том, как сделать металлоискатель с одной катушкой. Но он предупреждает, что вы должны быть осторожны с длиной провода крючка.

ПРОСМОТРЕТЬ ПЛАНЫ

3. Простой наружный металлоискатель Arduino Blueprint

Отличительной особенностью конструкции этого металлоискателя является то, что для его питания требуется батарея 5 В, а для этого не требуется слишком много компонентов в отличие в другие планы.

Всего лишь микроконтроллер Arduino, конденсатор, резисторы, диоды, катушка металлоискателя, светодиодные фонари и динамик. При желании вы также можете добавить наушники, чтобы слышать сигнал. Строитель рекомендует использовать селфи-палку для монтажа платы, катушки и батареи, поскольку она регулируется и легка.

Он также дает вам некоторые объяснения о том, как работают металлоискатели и как их правильно использовать. И помните, что вы не должны держать катушку рядом с металлом более пяти секунд.

ПРОСМОТР ПЛАНОВ

4. Металлоискатель для перчаток Arduino Build

Если вы часто теряете кольца или серьги, простой металлоискатель может сэкономить вам бесчисленные часы ползания по полу.

И этот план поможет вам построить его с подробными инструкциями и полезными советами. Более того, это не обычный металлоискатель.

Arduino и protoboard смонтированы на перчатке, поэтому у вас будет свой личный датчик перчатки.Вам просто нужно подключить устройство к батарее 9 В, и вы будете готовы к поиску ювелирных изделий в кратчайшие сроки. Разработчик рекомендует использовать динамик, а не зуммер, чтобы лучше слышать звук.

Также есть видео, которое показывает, как работает детектор.

ПРОСМОТР ПЛАНОВ

5. Самодельный металлодетектор

Самодельный металлоискатель может быть полезен во многих случаях, и за 19 шагов эта инструкция покажет вам, как его создать.

Однако, строитель предупреждает, что вы не должны ожидать коммерческого металлоискателя и что вы не должны ожидать, чтобы найти золото с ним.

Существует видео, которое объясняет почти все для тех из вас, кто не хочет беспокоиться о прочтении всего обучаемого.

Кроме того, если вы столкнулись с проблемами, строитель предоставил решения наиболее распространенных проблем. Но имейте в виду, что он любитель электроники, поэтому проконсультируйтесь с профессионалом, если вы столкнулись с проблемой.

ПРОСМОТР ПЛАНОВ

6. Экологичный металлоискатель Idea

Если вам нужен металлоискатель, который поможет вам сузить место для копания, вы можете попробовать этот план.

Металлический сенсор имеет четыре катушки, которые могут точно определять и обнаруживать монеты на глубине около 7-10 см, поэтому, если вы потеряете свои ключи, например, в саду, вы сможете легко их найти. Но это не единственная особенность этого датчика.

Он оснащен цветным сенсорным экраном, автоматической калибровкой, четырьмя различными режимами экрана, перезаряжаемым блоком питания USB и возможностью настройки частоты и импульса, чтобы вы могли настроить поиск.

Подробные инструкции и рисунки для всех девяти этапов, а также список всех необходимых материалов для этого смелого проекта.

ПРОСМОТР ПЛАНОВ

7. Металлоискатель Velleman K7102 Project

Для создания этого металлоискателя DIY вам понадобится комплект Velleman K7102, припой, зуммер, аккумулятор 9 В и некоторые инструменты.

Существуют инструкции, которые помогут вам припаять компоненты на месте и сделать все, от изготовления катушек до тестирования детектора.

Инструкции очень хорошо написаны, так что это может быть отличным проектом, если вы хотите поближе познакомиться с электроникой.

Однако, если вы хотите установить зуммер, вам придется делать это самостоятельно, потому что для него нет инструкций. И помните, что это не профессиональный металлоискатель, поэтому не ждите от него многого.

ПРОСМОТР ПЛАНОВ

8. Сверхпортативный металлоискатель Plan

Если вы ищете способ построить дешевый металлоискатель, то это план для вас. Вам нужны NE555, катушка 1 мГн, конденсаторы, динамик, кнопка нажатия и батарея 9 В.При желании вы можете получить 3-миллиметровый светодиодный индикатор, показывающий, когда устройство ищет, потенциометр для регулировки громкости и конденсатор 330R.

Еще одна замечательная особенность этого портативного металлоискателя в том, что он ультрапортативный, и вы можете брать его с собой куда угодно.

Вы можете горячим клеем контура внутри старой коробки зубной пасты с наклеенной сверху катушкой. Тогда вам нужно только нажать кнопку, и вы готовы к поиску металла.

ПРОСМОТР ПЛАНОВ

9. Самодельный металлоискатель Blueprint

Понимание того, как работают металлоискатели и как их лучше построить, может быть затруднительно для тех, кто плохо разбирается в электронике.

Именно поэтому производитель этого самодельного металлоискателя стремится предоставить вам точные измерения и ответить на любые ваши вопросы.

Есть хорошо написанные инструкции о том, как построить катушку и некоторые советы для начинающих электроники. Внимательно прочитайте их, прежде чем начать собирать детектор. Для ручки вы можете использовать трубу из ПВХ.

ПРОСМОТР ПЛАНОВ

10. Металлоискатель с питанием от батареи Energizer Build

Создание дешевого металлоискателя — не такая невозможная задача, как вы думаете.Всего за два шага вы можете создать простой металлический датчик.

Он не будет работать на пляже, но вы можете использовать его, чтобы найти маленькие металлические предметы вокруг дома. Вам нужна батарея 9 В, разъем батареи 9 В, резистор 100 Ом, светодиодные фонари, выключатель и металлический датчик. Строитель советует вам проверить все компоненты, прежде чем паять их.

Есть видео, которое показывает вам, как работает металлоискатель, и есть схема того, как собрать схему.

ПРОСМОТР ПЛАНОВ

11.Импульсный индукционный металлоискатель GreenPAK Design

Вы ищете план по созданию импульсного индукционного металлоискателя? Тогда тебе повезло. Этот дизайн поможет вам сделать датчик пульса в пять подробных шагов.

Преимущество этого импульсного детектора в том, что он работает для цветных металлов.

Более того, вы можете использовать его под водой. Для его создания вам понадобится комплект разработчика GreenPAK для создания собственной ИС, чтобы вы могли управлять своим металлоискателем PI. Есть инструкции и схемы, которые помогут вам, и некоторые видео, которые вы можете посмотреть, чтобы получить представление о процессе.

ПРОСМОТР ПЛАНОВ

12. Металлоискатель с повышенным циклом производства Идея

Вы можете подумать, что это невозможно, но вы можете сделать портативный металлоискатель с помощью калькулятора.

Вам также понадобится AM-радио и немного кассеты, и это все. Вы просто соединяете радио и калькулятор вместе, и все готово.

Калькулятор начнет издавать звуковой сигнал, когда вы приблизитесь к какому-либо металлу. Тем не менее, некоторые пользователи попробовали этот план и утверждают, что он вообще не работает и что это пустая трата времени и денег.Поэтому внимательно прочитайте все сверху донизу, прежде чем пытаться использовать этот план металлоискателя.

ПРОСМОТР ПЛАНОВ

13. Датчик металлодетектора из переработанного смартфона, проект

Для тех из вас, кто не хочет заниматься сложными конструкциями и не знаком с электроникой, этот металлодетектор предназначен просто вещь.

Отличная вещь в том, что вам не нужно выполнять пайку или сборку. Фактически, единственное, что вам нужно сделать, это загрузить приложение на телефон, и вы можете использовать его как простой металлический сенсор.

Но в чем секрет? Ну, приложение использует встроенные магнитные датчики на вашем телефоне, и при перемещении телефона вокруг магнитное поле будет колебаться.

Приложение доступно как для IOS, так и для Android, но оно не будет работать, если магнитные датчики в вашем смартфоне сломаны или повреждены.

ПОСМОТРЕТЬ ПЛАНЫ

14. Дешевый и простой металлодетектор Blueprint

Чтобы сделать этот дешевый металлоискатель, вам нужна 555 ИС, которую вы легко найдете.Вам также потребуется резистор 47 кОм, два конденсатора емкостью 2,2 мкФ, конденсатор емкостью 10 мкФ, индуктивность 10 мкГн, динамик и источник питания — от 6 до 12 В.

По завершении детектор обнаружит не только металл, но и магниты. Тем не менее, застройщик не вдавался в подробности процесса строительства, поэтому этот план больше подходит для тех, кто хорошо знаком с электроникой и металлоискателями.

ПРОСМОТР ПЛАНОВ

15. Перчатка металлодетектора Build

Будет круто иметь перчатку, которая функционирует как металлоискатель, верно? Ну, теперь вы можете иметь один благодаря этому плану.Тем не менее, нет никаких инструкций о том, как построить этот перчаточный металлоискатель. Единственное, что у вас есть, это видео, поэтому убедитесь, что вы смотрите его внимательно.

Вам понадобится перчатка без пальцев и небольшой металлоискатель, который вы собираетесь подключить к перчатке. Этот план идеально подходит для тех из вас, кто любит экспериментировать.

ПРОСМОТР ПЛАНОВ

16. Самодельный дизайн детектора частоты биений

Что такое металлоискатели BFO? Ну, это детекторы, которые имеют два генератора, производящих радиочастоту.

И вы можете использовать этот план, чтобы построить себе детектор BFO. Вам просто нужен источник питания (например, батарея 9 В), конденсаторы, резисторы, транзисторы и динамик на 8 Ом.

Все это можно найти, разобрав транзисторное радио. Если вы хотите, вы также можете использовать наушники вместо динамика, чтобы лучше слышать сигнал. Есть много инструкций о том, как сделать схемы и катушки, и несколько советов для новичков в электронике.

ПРОСМОТР ПЛАНОВ

17.Детектор городского поиска Idea

Вы мечтаете найти нефть на своей собственности? Тогда этот дизайн датчика может пригодиться и поможет вам однажды осуществить вашу мечту.

Он оснащен модифицированным металлоискателем с датчиком горючего газа, который позволит вам сканировать землю и находить карманы масла и токсинов. И все это не будет стоить вам целого состояния — вы можете изменить детектор менее чем за 100 долларов.

Вам нужен только металлоискатель, детектор горючих газов TIF 8800, измерительный провод, некоторые инструменты, и вы готовы начать.Есть подробные инструкции о том, как снять металлический датчик, а затем добавить газовый датчик на его место.

ПРОСМОТР ПЛАНОВ

18. Неодимовый детектор металла Stick Wand Idea

Возможно, вы слышали, что создание металлоискателя сложно и требует большого количества навыков. Ну, тогда вы еще не видели дизайн сенсора, который поразит вас своей простотой. Вам просто нужен неодимовый магнит (его можно найти на жестком диске), винт, гайка, ручка зонтика и кабельные стяжки.

Конечно, вы не можете ожидать, что это простое устройство будет функционировать как детектор золота, так что не отправляйтесь на поиски сокровищ. Но он прекрасно работает для болтов и винтов, и он будет идеальным для тех из вас, кто имеет тенденцию терять крошечные металлические детали во время работы.

ПРОСМОТР ПЛАНОВ

19. Проект Colpitts Oscillator Wand

Этот бесплатный дизайн детектора поможет вам создать металлоискатель на основе Arduino, который может быть более полезным, чем традиционный металлоискатель BFO.

Строитель использует игрушечную травосборник для размещения деталей металлоискателя.Он имеет кнопку триггера, боковую кнопку для установки фиксированной частоты, батарейный отсек, динамик, двигатель со светодиодами и круглую головку. Металлоискатель также имеет несколько настроек чувствительности, потому что строитель добавляет потенциометр.

На самых низких настройках он может подбирать банки, железные инструменты и другие крупные предметы, которые находятся в нескольких дюймах от катушки. При максимальных настройках детектор может подбирать мелкие предметы, такие как ключи, болты и монеты. Есть подробные инструкции относительно процесса строительства, включая видео и объяснения того, как работает металлоискатель.

ПОСМОТРЕТЬ ПЛАНЫ

Куда пойти Металлообнаружение

Если вы ищете клад с вашим новым металлоискателем DIY, проверьте этот список ниже. Он содержит множество различных областей, куда вы можете обратиться, если хотите найти что-то с помощью вашего металлоискателя.

909 Парки Старые школы 9065 90902 S-90902 Старые дома 9065 90702 Старые школы 9065 Военные 9026 S909070 9070 S909 9070 S 909 Маршрут 909 90 902 в общей сложности 902 90 902 в общей сложности 902 90 902 в общей сложности 902 90 902,

КАК СДЕЛАТЬ МЕТАЛЛИЧЕСКИЙ ДЕТЕКТОР

КАК СДЕЛАТЬ МЕТАЛЛИЧЕСКИЙ ДЕТЕКТОР

ПРОСМОТРЕТЬ ПЛАНЫ

3. Простой наружный металлоискатель Arduino Blueprint

Отличительной особенностью конструкции этого металлоискателя является то, что для его питания требуется батарея 5 В, а для этого не требуется слишком много компонентов в отличие в другие планы.

Всего лишь микроконтроллер Arduino, конденсатор, резисторы, диоды, катушка металлоискателя, светодиодные фонари и динамик. При желании вы также можете добавить наушники, чтобы слышать сигнал. Строитель рекомендует использовать селфи-палку для монтажа платы, катушки и батареи, поскольку она регулируется и легка.

Он также дает вам некоторые объяснения о том, как работают металлоискатели и как их правильно использовать. И помните, что вы не должны держать катушку рядом с металлом более пяти секунд.

ПРОСМОТР ПЛАНОВ

4. Металлоискатель для перчаток Arduino Build

Если вы часто теряете кольца или серьги, простой металлоискатель может сэкономить вам бесчисленные часы ползания по полу.

И этот план поможет вам построить его с подробными инструкциями и полезными советами. Более того, это не обычный металлоискатель.

Arduino и protoboard смонтированы на перчатке, поэтому у вас будет свой личный датчик перчатки.Вам просто нужно подключить устройство к батарее 9 В, и вы будете готовы к поиску ювелирных изделий в кратчайшие сроки. Разработчик рекомендует использовать динамик, а не зуммер, чтобы лучше слышать звук.

Также есть видео, которое показывает, как работает детектор.

ПРОСМОТР ПЛАНОВ

5. Самодельный металлодетектор

Самодельный металлоискатель может быть полезен во многих случаях, и за 19 шагов эта инструкция покажет вам, как его создать.

Однако, строитель предупреждает, что вы не должны ожидать коммерческого металлоискателя и что вы не должны ожидать, чтобы найти золото с ним.

Существует видео, которое объясняет почти все для тех из вас, кто не хочет беспокоиться о прочтении всего обучаемого.

Кроме того, если вы столкнулись с проблемами, строитель предоставил решения наиболее распространенных проблем. Но имейте в виду, что он любитель электроники, поэтому проконсультируйтесь с профессионалом, если вы столкнулись с проблемой.

ПРОСМОТР ПЛАНОВ

6. Экологичный металлоискатель Idea

Если вам нужен металлоискатель, который поможет вам сузить место для копания, вы можете попробовать этот план.

Металлический сенсор имеет четыре катушки, которые могут точно определять и обнаруживать монеты на глубине около 7-10 см, поэтому, если вы потеряете свои ключи, например, в саду, вы сможете легко их найти. Но это не единственная особенность этого датчика.

Он оснащен цветным сенсорным экраном, автоматической калибровкой, четырьмя различными режимами экрана, перезаряжаемым блоком питания USB и возможностью настройки частоты и импульса, чтобы вы могли настроить поиск.

Подробные инструкции и рисунки для всех девяти этапов, а также список всех необходимых материалов для этого смелого проекта.

ПРОСМОТР ПЛАНОВ

7. Металлоискатель Velleman K7102 Project

Для создания этого металлоискателя DIY вам понадобится комплект Velleman K7102, припой, зуммер, аккумулятор 9 В и некоторые инструменты.

Существуют инструкции, которые помогут вам припаять компоненты на месте и сделать все, от изготовления катушек до тестирования детектора.

Инструкции очень хорошо написаны, так что это может быть отличным проектом, если вы хотите поближе познакомиться с электроникой.

Однако, если вы хотите установить зуммер, вам придется делать это самостоятельно, потому что для него нет инструкций. И помните, что это не профессиональный металлоискатель, поэтому не ждите от него многого.

ПРОСМОТР ПЛАНОВ

8. Сверхпортативный металлоискатель Plan

Если вы ищете способ построить дешевый металлоискатель, то это план для вас. Вам нужны NE555, катушка 1 мГн, конденсаторы, динамик, кнопка нажатия и батарея 9 В.При желании вы можете получить 3-миллиметровый светодиодный индикатор, показывающий, когда устройство ищет, потенциометр для регулировки громкости и конденсатор 330R.

Еще одна замечательная особенность этого портативного металлоискателя в том, что он ультрапортативный, и вы можете брать его с собой куда угодно.

Вы можете горячим клеем контура внутри старой коробки зубной пасты с наклеенной сверху катушкой. Тогда вам нужно только нажать кнопку, и вы готовы к поиску металла.

ПРОСМОТР ПЛАНОВ

9. Самодельный металлоискатель Blueprint

Понимание того, как работают металлоискатели и как их лучше построить, может быть затруднительно для тех, кто плохо разбирается в электронике.

Именно поэтому производитель этого самодельного металлоискателя стремится предоставить вам точные измерения и ответить на любые ваши вопросы.

Есть хорошо написанные инструкции о том, как построить катушку и некоторые советы для начинающих электроники. Внимательно прочитайте их, прежде чем начать собирать детектор. Для ручки вы можете использовать трубу из ПВХ.

ПРОСМОТР ПЛАНОВ

10. Металлоискатель с питанием от батареи Energizer Build

Создание дешевого металлоискателя — не такая невозможная задача, как вы думаете.Всего за два шага вы можете создать простой металлический датчик.

Он не будет работать на пляже, но вы можете использовать его, чтобы найти маленькие металлические предметы вокруг дома. Вам нужна батарея 9 В, разъем батареи 9 В, резистор 100 Ом, светодиодные фонари, выключатель и металлический датчик. Строитель советует вам проверить все компоненты, прежде чем паять их.

Есть видео, которое показывает вам, как работает металлоискатель, и есть схема того, как собрать схему.

ПРОСМОТР ПЛАНОВ

11.Импульсный индукционный металлоискатель GreenPAK Design

Вы ищете план по созданию импульсного индукционного металлоискателя? Тогда тебе повезло. Этот дизайн поможет вам сделать датчик пульса в пять подробных шагов.

Преимущество этого импульсного детектора в том, что он работает для цветных металлов.

Более того, вы можете использовать его под водой. Для его создания вам понадобится комплект разработчика GreenPAK для создания собственной ИС, чтобы вы могли управлять своим металлоискателем PI. Есть инструкции и схемы, которые помогут вам, и некоторые видео, которые вы можете посмотреть, чтобы получить представление о процессе.

ПРОСМОТР ПЛАНОВ

12. Металлоискатель с повышенным циклом производства Идея

Вы можете подумать, что это невозможно, но вы можете сделать портативный металлоискатель с помощью калькулятора.

Вам также понадобится AM-радио и немного кассеты, и это все. Вы просто соединяете радио и калькулятор вместе, и все готово.

Калькулятор начнет издавать звуковой сигнал, когда вы приблизитесь к какому-либо металлу. Тем не менее, некоторые пользователи попробовали этот план и утверждают, что он вообще не работает и что это пустая трата времени и денег.Поэтому внимательно прочитайте все сверху донизу, прежде чем пытаться использовать этот план металлоискателя.

ПРОСМОТР ПЛАНОВ

13. Датчик металлодетектора из переработанного смартфона, проект

Для тех из вас, кто не хочет заниматься сложными конструкциями и не знаком с электроникой, этот металлодетектор предназначен просто вещь.

Отличная вещь в том, что вам не нужно выполнять пайку или сборку. Фактически, единственное, что вам нужно сделать, это загрузить приложение на телефон, и вы можете использовать его как простой металлический сенсор.

Но в чем секрет? Ну, приложение использует встроенные магнитные датчики на вашем телефоне, и при перемещении телефона вокруг магнитное поле будет колебаться.

Приложение доступно как для IOS, так и для Android, но оно не будет работать, если магнитные датчики в вашем смартфоне сломаны или повреждены.

ПОСМОТРЕТЬ ПЛАНЫ

14. Дешевый и простой металлодетектор Blueprint

Чтобы сделать этот дешевый металлоискатель, вам нужна 555 ИС, которую вы легко найдете.Вам также потребуется резистор 47 кОм, два конденсатора емкостью 2,2 мкФ, конденсатор емкостью 10 мкФ, индуктивность 10 мкГн, динамик и источник питания — от 6 до 12 В.

По завершении детектор обнаружит не только металл, но и магниты. Тем не менее, застройщик не вдавался в подробности процесса строительства, поэтому этот план больше подходит для тех, кто хорошо знаком с электроникой и металлоискателями.

ПРОСМОТР ПЛАНОВ

15. Перчатка металлодетектора Build

Будет круто иметь перчатку, которая функционирует как металлоискатель, верно? Ну, теперь вы можете иметь один благодаря этому плану.Тем не менее, нет никаких инструкций о том, как построить этот перчаточный металлоискатель. Единственное, что у вас есть, это видео, поэтому убедитесь, что вы смотрите его внимательно.

Вам понадобится перчатка без пальцев и небольшой металлоискатель, который вы собираетесь подключить к перчатке. Этот план идеально подходит для тех из вас, кто любит экспериментировать.

ПРОСМОТР ПЛАНОВ

16. Самодельный дизайн детектора частоты биений

Что такое металлоискатели BFO? Ну, это детекторы, которые имеют два генератора, производящих радиочастоту.

И вы можете использовать этот план, чтобы построить себе детектор BFO. Вам просто нужен источник питания (например, батарея 9 В), конденсаторы, резисторы, транзисторы и динамик на 8 Ом.

Все это можно найти, разобрав транзисторное радио. Если вы хотите, вы также можете использовать наушники вместо динамика, чтобы лучше слышать сигнал. Есть много инструкций о том, как сделать схемы и катушки, и несколько советов для новичков в электронике.

ПРОСМОТР ПЛАНОВ

17.Детектор городского поиска Idea

Вы мечтаете найти нефть на своей собственности? Тогда этот дизайн датчика может пригодиться и поможет вам однажды осуществить вашу мечту.

Он оснащен модифицированным металлоискателем с датчиком горючего газа, который позволит вам сканировать землю и находить карманы масла и токсинов. И все это не будет стоить вам целого состояния — вы можете изменить детектор менее чем за 100 долларов.

Вам нужен только металлоискатель, детектор горючих газов TIF 8800, измерительный провод, некоторые инструменты, и вы готовы начать.Есть подробные инструкции о том, как снять металлический датчик, а затем добавить газовый датчик на его место.

ПРОСМОТР ПЛАНОВ

18. Неодимовый детектор металла Stick Wand Idea

Возможно, вы слышали, что создание металлоискателя сложно и требует большого количества навыков. Ну, тогда вы еще не видели дизайн сенсора, который поразит вас своей простотой. Вам просто нужен неодимовый магнит (его можно найти на жестком диске), винт, гайка, ручка зонтика и кабельные стяжки.

Конечно, вы не можете ожидать, что это простое устройство будет функционировать как детектор золота, так что не отправляйтесь на поиски сокровищ. Но он прекрасно работает для болтов и винтов, и он будет идеальным для тех из вас, кто имеет тенденцию терять крошечные металлические детали во время работы.

ПРОСМОТР ПЛАНОВ

19. Проект Colpitts Oscillator Wand

Этот бесплатный дизайн детектора поможет вам создать металлоискатель на основе Arduino, который может быть более полезным, чем традиционный металлоискатель BFO.

Строитель использует игрушечную травосборник для размещения деталей металлоискателя.Он имеет кнопку триггера, боковую кнопку для установки фиксированной частоты, батарейный отсек, динамик, двигатель со светодиодами и круглую головку. Металлоискатель также имеет несколько настроек чувствительности, потому что строитель добавляет потенциометр.

На самых низких настройках он может подбирать банки, железные инструменты и другие крупные предметы, которые находятся в нескольких дюймах от катушки. При максимальных настройках детектор может подбирать мелкие предметы, такие как ключи, болты и монеты. Есть подробные инструкции относительно процесса строительства, включая видео и объяснения того, как работает металлоискатель.

ПОСМОТРЕТЬ ПЛАНЫ

Куда пойти Металлообнаружение

Если вы ищете клад с вашим новым металлоискателем DIY, проверьте этот список ниже. Он содержит множество различных областей, куда вы можете обратиться, если хотите найти что-то с помощью вашего металлоискателя.

Где найти металлодетекторы
Парки
Школьные дворы
Детские площадки
Ярмарочные площадки
Карнавальные площадки
Места для купания, такие как озера и реки
Приморские пляжи
Песок, грязь или травяная стоянка
Детские летние лагеря
Охотничьи лагеря
Охотничьи лагеря
Под трибунами и трибунами
Под горнолыжными подъемниками
военная церковь
военная церковь es
Старые кемпинги
Придорожные продуктовые стойки
Вокруг любой курортной зоны
Сток-спидвэй Спидвей
Малые цирковые площадки
Старые железнодорожные железнодорожные линии
Реки и водные пути
Городские водостоки
Общественные зоны для осмотра аэропортов
Автобусные остановки / придорожные
909 Парки Старые школы 9065 90902 S-90902 Старые дома 9065 90702 Старые школы 9065 Военные 9026 S909070 9070 S909 9070 S 909 Маршрут 909 90 902 в общей сложности 902 90 902 в общей сложности 902 90 902 в общей сложности 902 90 902,

КАК СДЕЛАТЬ МЕТАЛЛИЧЕСКИЙ ДЕТЕКТОР

КАК СДЕЛАТЬ МЕТАЛЛИЧЕСКИЙ ДЕТЕКТОР

Вы должны вырезать и вставлять эти другие ссылки, чтобы увидеть эти Youtube видео

Создание собственного металлоискателя — это идеальная школа, колледж или хобби.требующий очень мало навыков или снаряжения.

Построить с уверенностью этот проект Это абсолютно бесплатно, ничего не стоит, гарантированно работает, и был построен тысячами по всему миру.

Это должен быть действительно хороший проект, потому что люди продолжают его красть и называть его своими.

СПИСОК СТЫДА

нравится здесь Steve Robday / делать проекты

и здесь Университет Саймона Фрейзера, Канада

и вот Матни

и здесь Скотт W Hotaling

и здесь Radioshack The Great Create.Они никогда не создавали это. Они украли это отсюда.

Сделайте проекты и Radio Shack рекомендую купить пакет из 500 резисторов для этого проекта.

, а также много других дорогих вещей

Но, как и все неудачники, они все сделали ошибки при копировании, так что вам лучше с оригиналом, который работает

Простой Металлоискатель БФО

BFO (детектор частоты биений) металлоискатели используют два генератора, каждый из которых производит радиочастоту.Один из этих генераторов использует катушку провода, который мы вызвать поисковую петлю. Второй генератор использует намного меньшую катушку провода, и, как правило, внутри блока управления и называется опорный генератор. По регулируя генераторы так, чтобы их частоты были почти одинаковыми, разница между ними сделана слышимой как нота удара, эта нота изменения изменяется немного, когда цикл поиска перемещается над или рядом с куском металла. Оно имеет было найдено на практике лучше всего сделать так, чтобы поисковый генератор фиксирован, скажем, на 100 кГц и организовать опорный генератор, чтобы быть регулируемым 100kHz плюс или минус 250 Гц.Это дает тактовую частоту от 250 до 250 Гц. Ударная нота исчезает или обнуляется, когда два генератора примерно равны. Этот тип детектор наиболее чувствителен, когда нота удара близка к нулю, около 5 Гц (моторная лодка Любые незначительные изменения заметны.

Запчасти список

Источник питания:
Любая 9В батарея PP3 идеальна.

Конденсаторы:
2 от 220 мкФ 16 В электролитические.
от 501 мкФ полиэстер.
5 штук .1 мкФ полиэстер.

Резисторы:
Все резисторы 1/4 Вт 5%
6 выкл 10k
1 выкл 1K
1 выкл 2,2 м ===== 2,2 Мега
2 выкл 39 к 9 0003

Транзисторы:
Все BC 184B, или 2N3904, или 2N2222A. Подойдет любой небольшой сигнал npn с усилением 250+. Там сотни на выбор.

Аудиовыход:
2,5-дюймовый динамик на 8 Ом будет работать, но наушники или наушники предпочтительнее чем выше импеданс, тем лучше.

Многие из вышеперечисленных частей можно было бы извлечь из сломанного транзисторного радио или купить у таких компаний, как RS Components, Maplin Electronics, Farnell или Digikey, которые часто появляются в верхней части этой страницы.

Как только компоненты имеют была получена схема может быть построена в течение нескольких часов с использованием медного плакирования или если у вас есть возможность сделать печатную плату, используя макет ниже. Исходный макет, как показано ниже, должен быть распечатан размером около 50 мм х 100мм.

Катушки
Это это единственная сложная часть. Поисковая петля лучше всего подходит для фанерной машины. Метод 1: Вырежьте три круга из фанеры толщиной 3 мм, один диаметром 15 см и два 16 см. диаметр. Используя деревянный клей, сделайте бутерброд с кругом 15 см в центре. Когда клей застынет, вы можете сделать 10 оборотов. 25 мм эмалированная медная проволока вокруг канавки на краю бывшего. Когда закончите, подключите эту катушку к точкам, отмеченным катушкой 1 на схеме. Метод 2: Вырежьте круг диаметром 16 мм из фанеры толщиной 10 мм. затем с этой окружностью, зажатой в тисках, запустите пилу по краю круга так, чтобы сделать прорезь глубиной около 5 мм и шириной 2 мм по краю для размещения Обмотки. Если у вас есть доступ к осциллографу или частотомеру, запишите частоты. В идеале эта катушка будет колебаться на 104 кГц, с амплитуда около 0,5 В р до р. Второй или опорный генератор должен быть значительно меньше, и если можно прикрепить к блоку управления, чтобы он мог быть настроен как детектор используемый.Чтобы сделать действительно хороший регулируемый опорный генератор, вам нужно посетите магазин DIY, что вам нужно некоторые пластиковые водопроводные фитинги, два примера показаны ниже. Меньше одна из них — впускная труба к пластиковому шаровому клапану, оснащенному латунной гайкой. Более крупный — пластиковый соединитель бака с латунной гайкой старого нажмите. Оба из них работают хорошо и приклеены к блоку управления в положении где они могут быть скорректированы. Катушка сравнения сама наматывается на кусок дерево или пластик диаметром около 10/12 мм и длиной около 50 мм Фактическое число витков этой катушки зависит от диаметра бывший и может быть найден только экспериментом.Начните примерно с 125 ходов. 25 эмаль медный провод (эта катушка, когда закончено, должна соответствовать внутри пластика трубки) и убирайте повороты, пока две частоты не приблизятся. Эта катушка прикреплен к плате в точках, обозначенных катушкой 2. Если все в порядке, детектор должен воевать в этой точке. Когда два генератора хорошо это должно быть возможно, отрегулировав латунную гайку внутрь или наружу, чтобы бить ноту до остановки или ноль.

Примечание.На работающем детекторе, показанном на этих снимках, мы наматывали 10 витков на поисковую катушку, которая затем колебалась с частотой 104 кгц. Затем мы наматывали на кусок деревянного дюбеля диаметром 12 мм и длиной 50 мм (взятый из клетки для птиц) на 120 витков проволоки. Это было протолкнуто внутрь в пластиковую трубку с резьбой из шарового крана в сборе. Это колебалось при 96 кГц без латунной гайки и постепенно увеличивалось по мере того, как латунная гайка была навинчена до 106 кГц. Это было идеально для настройки детектора.

Поисковая катушка из фанеры толщиной 10 мм

Эталонная катушка (настраивающая катушка) наматывается на кусок деревянного штифта диаметром около 12 мм и длиной 50 мм.Это должно соответствовать внутреннему пластиковому трубопроводу и настраивается путем перемещения латунной гайки. Просверлите очень маленькое отверстие диаметром 1 мм в каждом конце дюбеля, чтобы вы могли пропустить концы проволоки через эти отверстия, чтобы обмотки оставались на месте.

Это большая катушка шириной 30 см и длиной 60 см (12 дюймов на 24 дюйма) и изготовлена ​​из Фанера 10мм. Он имеет 5 витков проволоки в канавке глубиной 3 мм, вырезанной по краю с пилой. он колеблется при 104 кГц. Если вы хотите сделать катушки разных размеров начните с большого, так как всего за 5 ходов вы можете изменить его только в больших прыжках например.4 витка = 115 кГц и 6 витков = 85 кГц. Затем сделайте эталонную катушку соответствие. затем сделайте следующую маленькую катушку и так далее. Меньшие катушки проще сопоставить, так как добавление или удаление поворота за один раз только изменяет частота в небольших количествах . Я разработал эту схему, чтобы не беспокоиться о толщине проволоки. .25 .31 .4 будет работать. Должен быть изолированный провод. медь эмалированная. Я сделал катушки, которые хорошо работают, используя проволоку с пластиковым покрытием 7 / 0,2 мм. Пластик с покрытием подходит для больших катушек всего за несколько оборотов, но становится немного громоздким для настраивающей катушки и маленьких катушек.

Эта катушка 600×600, изготовленная из пластиковой переливной трубы и изгибов B & Q, имеет 4 витка провода с пластиковым покрытием 7 / 0,2 и дает действительно хороший сигнал на что-то вроде крышки люка. Для того, чтобы проволока не вибрировала, нужно нанести очень небольшое количество тонкой краски вокруг нее.

Создание практичного детектора для наружного использования будет зависеть от навыков и материалов, имеющихся в вашем распоряжении. Золотое правило с металлоискателями — держать его легким.Избегайте использования тяжелых материалов, таких как лиственные породы или плексиглас. Круглая поисковая петля должна быть приклеена и прикреплена к деревянной / пластиковой ручке, чтобы печатная плата находилась внутри небольшой пластиковой коробки на другом конце для баланса. Вам нужно будет настроить генератор опорной частоты довольно часто при использовании.

Простейший способ сделать это — использовать размеченную медную полосу (0,1 дюйма), но может быть подвержен ошибкам. Для начала осмотрите ленточный накопитель с увеличительным стеклом. Убедитесь, что между дорожками нет порезов или коротких замыканий (неосторожная пайка).Если вы порежете полоску, то крошечные медные вискеры могут иногда попадать на рельсы. Чтобы свести тебя с ума. Если вы делаете разрывы на гусеницах, используйте маленькое острое сверло 3 мм с пальцами. (не перфоратор).

Катушка A = поисковая катушка: Катушка B = эталонная катушка: B + = Красный провод батареи от 9В PP3 или аналогичный

B — = черный провод аккумулятора. Вы можете поместить выключатель в красный или черный провод батареи.

Примечания для начинающих по электронике .

2 от 220 мкФ / 16 В Электролитический: Это 220 мкФ / 16 В рабочий напряжение. Вы можете использовать более высокое рабочее напряжение, но не меньше. Высшее рабочее конденсаторы напряжения работают точно так же, но физически они становятся больше. У них есть отрицательный провод, который должен быть подключен к батарее — дорожка. Эти компоненты должен идти в правильном направлении.

5 от .1 и .01 полиэстер: Они также имеют рабочее напряжение. 63 вольт в довольно часто и будет идеальным.Если вы хотите использовать макет печатной платы выше, вы будете нужны конденсаторы с шагом 5 мм. .1 можно пометить как .1 или 100n или иногда 104: .01 могут быть помечены как .01 или 10n или иногда 103. Эти компоненты могут идти любым путем.

Все резисторы 1/4 ватт 5%: Это резисторы общего назначения из углеродной пленки с допуск 5% и номинальная мощность 1/4 Вт. Вы могли бы использовать резисторы более высокого мощность, поскольку это не влияет на работу, они просто становятся больше. 1 ватт или больше не поместится на доске.Эти компоненты могут идти любым путем.

Транзисторы: описан транзистор bc 184b, аудио, слаботочный, общего назначения NPN. Это довольно легко получить в Великобритании, но может быть трудно получить в других страны. Существуют сотни типов маленьких пластиковых NPN-транзисторов. доступны по всему миру и почти все будут работать в этой схеме. Вы хотя я должен быть уверен в распиновке. Вы можете получить распиновку для большинства транзисторы с сайтов производителей.Это будет наиболее вероятной проблемой площадь при строительстве этого проекта. Эти компоненты должны быть правильно подключены. Типы PNP не будут работать.

Другие транзисторы: 2N 3904 —2N2222A —BC183 — большинство маленьких NPN-транзисторов будут работать

Часто задаваемые вопросы.

Q. Я ничего не знаю об электронике, но люблю делать вещи, и всегда был очарован теми маленькими электронными компонентами, которые похожи на сладости. у меня есть нет оборудования, но я готов драться с этим целыми днями, пока он работает.Думаешь, я справлюсь?

А. Хорошо, если у вас мало знаний об электронике, и без оборудования это будет сложно, но сотни таких как ты сделали это. Вы должны придерживаться В планах точно и есть немного, если повезет с этим. Не поддавайтесь искушению изменить вещи и добавить такие вещи, как метр, контрольная лампа или объем управления. Что бы ни случилось, этого не произойдет дорого вам обойдется, и в конце вы узнаете кое-что об электронике.

Q. Я делаю этот детектор для моего школьного учебного проекта. Вы можете отправить мне подробное объяснение с диаграммами, как это работает.

А. Хотел бы, но нет времени.

В. Сколько метров Я могу обнаружить одну золотую монету с помощью этого детектора.

А. Никто. Для одной монеты это около 120 мм, если вам повезет. Немного больше для большего объекты.

В. Я построил его, но я не могу заставить его работать.

А. Хорошо это работает и обычно сразу. Наиболее вероятные причины не работать было бы. Транзистор неправильного типа, например.PNP, или подключен неправильно. Неправильно распиновка. Полоску можно использовать, но будьте осторожны, чтобы не получить паяные перемычки через треки. Если поисковая катушка и эталонная катушка имеют слишком низкую частоту Вы не получите никакого звука. Многие другие сайты скопировали этот проект, но они делают ошибки при копировании. Этот план не имеет ошибок и будет работать. Если вы не можете получить звук, попробуйте сделать две одинаковые катушки и подключите их. Затем поднесите кусочки металла к катушкам. Вы должны получить звук и уметь настраивать детектор, перемещая куски металла около катушек.

Q. Каков наилучший размер для поисковой катушки.

А. Чем больше катушка, тем глубже она идет. Но большие катушки не годятся для маленьких объекты, такие как монеты и кольца. Катушка 16 см идеально подходит для монет и кольца.

В. Можно ли использовать металлический вал и кронштейн до поисковой катушки.

А. Любой металл рядом или на катушке будет влиять на частоту, вы должны принять это во счет, когда вы заводите катушку. Небольшая союзная скобка не сделает много разница.Если вы используете металлический столб, и он движется, как вы обнаруживаете, он будет изменить настройки.

В. Могу ли я купить комплект части от вас для этого проекта.

А. Нет, мы не продаем ничего общего с этим проектом.

Q. Наш сын хочет построить этот детектор для школьного экзаменационного проекта, не могли бы вы построить это для него и отправить нам.

А. Не говорите ему, что читы никогда не процветают. (Проблема в том, что читы делают процветать) .Они продолжают проект

Электронная почта Саксы # Easytreasure.co.uk Пожалуйста включите имя и местоположение, например Джон из Алабамы

Пожалуйста поместите металлоискатель в поле для предмета

# = @

Если Вы успешны с этим проектом, отправьте нам письмо, маленькая картинка будет хорошо, но не обязательно.

от Трансильвания

А Зонд

Другой зонд

Иоав

Стив Робдэй Поддельные Проекты

Кристиан

Питер

Педро Из Испании

Том и Генри Хамерник Чикаголанд США

Раду из Румынии

Крейг из Западной Вирджинии 2N3904 Транзисторы

Daniele из Италии BC549C транзисторы

Хайме из Филиппин 2N5551 транзисторов

Ionut из Румынии 2N2222 транзисторы

Спирос из Греции до нашей эры 549

Жан-Хью Бушар из Канады

2N 2222A

Ссылки на этот сайт приветствуются.Пожалуйста, не просто копируйте и Вставьте этот сайт на свой сайт.

Википедия

Ссылки на этот сайт из Вики были удалены там братьями-социалистами. На Wiki вы найдете мало другого полезного в отношении металлоискателей.

ХОРОШО УДАЧИ

,

Основы изучения за 5 минут

Итак, вы приобрели металлоискатель и готовы начать поиск скрытых сокровищ. Как начать быстро и эффективно?

Обнаружение металла не сложно, но есть правильный и неправильный способ сделать это. В этом руководстве я покажу вам, как подготовить свой набор, найти охотничий участок и получить свой первый сигнал.

1. Знайте свой детектор и настройки

Это может показаться очевидным, но важно понимать настройки и функции вашего детектора.Чем удобнее вы будете пользоваться своей машиной, тем меньше времени будете тратить и тем больше у вас шансов найти настоящее сокровище.

Лучшее место для начала — инструкция по эксплуатации. Пройдите каждую настройку на машине дома, пока не поймете, как каждая из них работает и может быть отрегулирована. Если вам нужны более подробные руководства, YouTube также является отличным местом для поиска.

Несмотря на то, что каждый извещатель отличается от других, в большинстве из них есть некоторые ключевые настройки. К ним относятся:

  • Режим обнаружения — Современные металлоискатели обычно имеют предустановленные режимы обнаружения, чтобы фокусироваться на определенных типах объектов.Общие настройки включают монеты, ювелирные изделия, реликвии и все виды металла.
  • Дискриминация — Параметр дискриминации позволяет фильтровать объекты, которые вы не хотите находить. Например, если вы находитесь в районе с большим количеством мусора, вы можете настроить детектор на игнорирование железа. Это позволяет вам «различать» объекты, которые с большей вероятностью будут интересны.
  • Ground Balance — Почва содержит следовые количества металлов, которые иногда могут активировать детектор. Если вы обнаружите, что получаете постоянные звуки железа, но при копании ничего не происходит, настройка баланса грунта указывает детектору игнорировать железо до определенного порога.
  • Чувствительность — чем выше чувствительность, тем больше детектор найдет, но это не всегда то, что вы хотите. Например, если вы находитесь в районе с большим количеством труб, более низкая чувствительность часто бывает лучше.

Проверьте ваше устройство

Также неплохо бы протестировать вашу машину перед тем, как отправиться на настоящий поисковый сайт.

Соберите коллекцию разных видов металла и похороните их на разной глубине. Песчаные карьеры хороши для этого, но везде, где у вас есть разрешение на хоронение, подойдет несколько вещей

После того, как предметы захоронены, убедитесь, что ваш детектор подбирает каждый предмет. Попробуйте отрегулировать различные настройки — особенно чувствительность, дискриминацию и баланс грунта — и посмотрите, как они влияют на сигнал и какой тип металла обнаружен.

Примечание. Если вы тестируете ювелирные украшения, будьте очень осторожны, чтобы не потерять их. Возможно, вы захотите привязать нить к предмету, чтобы вы могли легко получить ее.

You

2. Подготовьте свой комплект

Детектор — это самый важный инструмент для поиска скрытых сокровищ и артефактов, но это не единственный предмет, который вам понадобится.В ваш базовый комплект также должны входить:

  • Надежные перчатки — Вы будете копаться в грязи, песке и металле, поэтому важно беречь свои руки. Прочная пара перчаток является одним из самых важных аксессуаров для обнаружения металла.
  • Наушники — Несмотря на то, что вам не нужно , вам нужна большая пара наушников-вкладышей, но они — лучший выбор для прослушивания звукового сигнала вашего детектора, когда он обнаруживает сигнал. Любые наушники с регулятором громкости могут сделать эту работу, хотя.
  • Инструменты для копания — Наличие правильного инструмента для копания не только облегчит вашу работу. Это также может уменьшить повреждение земли, что очень важно для ответственного детектива. Небольшой шпатель может справиться с этой задачей, но совок с песком для пляжей или копатель Lesche для почвы — лучшие варианты.
  • Крышки катушки — Если в вашем извещателе нет крышки катушки, ее стоит купить. Они относительно дешевы, но могут предотвратить вмятины и царапины, которые могут снизить эффективность.

Какой бы инструмент или аксессуар вы ни купили, целесообразно потратить немного больше на более высокое качество .

Например, дешевый копающий инструмент может сломаться при ударе о камень или твердую почву. Перчатки низкого качества могут порваться и могут не обеспечить необходимую защиту. Нет ничего хуже, чем сломать необходимый предмет во время охоты.

С учетом сказанного не тратьте слишком много на ненужные предметы, когда вы только начинаете. Для обнаружения металла вы можете приобрести практически бесконечное снаряжение, включая мешочки, наколенники, различные типы совков, копатели, дополнительные катушки и многое другое.

Все это полезно — но нет смысла тратить много денег, пока вы не будете уверены, что вам понравится обнаруживать металлы.

Однако есть одно потенциальное исключение: — точечный указатель .

Это небольшой и относительно дешевый металлоискатель (обычно около 25 долларов), который может помочь «определить» предмет после того, как вы нашли сигнал. Как только вы нашли цель и вырыли вилку, пин-указатель обеспечивает более точное местоположение, так что вы можете найти его гораздо быстрее.

Вам действительно нужен точный указатель?

Когда вы только начинаете, пин-указатель не обязателен, но, вероятно, он станет одним из первых аксессуаров, которые вы купите, если вам нравится это хобби.

Пинпоинтер нередко экономит несколько минут копания при попытке найти цель. В течение сеанса это может буквально сэкономить часы, что делает обнаружение более увлекательным и эффективным.

В конце концов, чем меньше времени требуется для извлечения цели, тем больше сигналов вы можете найти и тем выше ваши шансы получить что-то хорошее.

A detectorist at the beach

3. Выберите место для охоты

Идеальное место, где можно начать обнаружение металлов, с большим количеством пешеходов, поскольку предметы постоянно пополняются.Некоторые из лучших мест могут включать:

  • Церковные дворы
  • Общественные парки
  • Пляжи
  • Лесистая местность
  • Государственные школы
  • Частная земля
  • Кемпинги или паркинги
  • Земля вокруг курортов

Это жизненно важных до убедитесь, что вам разрешено обнаруживать на месте, хотя .

Охота там, где вас не пускают, может повлечь за собой штрафы за нарушение правил и запрет на посещение других мест, поэтому к этому не следует относиться легко.Рейнджеры национального парка могут даже конфисковать ваш детектор, если вы используете его не в том месте.

Как вы можете получить разрешение?

Для частных земель, вы всегда должны поговорить с землевладельцем, прежде чем начать охоту. Удостоверьтесь, что вы также знаете границы земли владельца, так как легко забраться на чужую собственность.

Для государственной собственности, такой как общественные парки, получите письменное разрешение от местного правительства. Обнаружение металла почти всегда запрещено в федеральных парках, поэтому их лучше избегать.

С другой стороны, большинство пляжей отлично подходят для обнаружения металлов. Исключение составляют случаи, когда у пляжа есть частный владелец или он принадлежит федеральному правительству или правительству штата — в этом случае обнаружение металла почти наверняка не разрешено.

Вам все еще может понадобиться разрешение на охоту на пляжах, хотя это зависит от того, где вы живете. В Великобритании, например, вы можете получить разрешения в Crown Estate.

Если вы берете только одну вещь из этой статьи, значит, получение разрешения необходимо.Если у вас есть письменное разрешение, держите его во время охоты, чтобы показать его любому, кто попросит.

Что делает хорошее место?

Выбор правильных мест для охоты может иметь значение между успехом и разочарованием. Это стоит исследовать потенциальные достопримечательности, прежде чем идти — особенно если вы хотите найти исторические предметы.

Что вы должны искать в месте охоты?

Ключом является выбор либо местоположения, которое не было обыскано до г., либо это , постоянно пополняемое новыми предметами .Вы можете найти удачную находку где угодно, но у вас больше шансов получить хороший результат в этих местах. Некоторые из лучших вариантов включают в себя:

  • Частная земля . Частная земля, на которую труднее получить разрешение на охоту, почти всегда является лучшим местом для обнаружения металлов. Большая часть частной земли «свежая» — там никто еще не охотился. Это делает его отличным для поиска артефактов или редких предметов.
  • Места с высокой активностью . Такие места, как ярмарочные площади, спортивные площадки и парки, постоянно снабжаются потенциальными находками.Люди все время теряют предметы, поэтому вы можете найти удивительное множество монет и даже ювелирных украшений.
  • Пляжи . Есть причина, по которой вы часто будете видеть металлоискатели на пляжах! Пляж — это отличное место, где можно найти все, от украшений до старых монет, поскольку новые предметы становятся доступными как благодаря природным процессам, так и посетителям пляжа. Недостатком является то, что вы будете конкурировать с другими детекторами, поэтому лучше всего пойти после напряженных дней или шторма.
  • Старые сайты . Поиск реликвий может быть сложной задачей, поэтому вам придется тратить больше времени на поиск исторических мест.Они не должны иметь большого значения, но земля должна была использоваться в течение длительного времени. Например, местный парк, который существует уже сотни лет, с большей вероятностью содержит реликвии. Поле, которое когда-то было парком, но теперь не используется, еще лучше. Старые карты могут быть полезны для поиска сайтов, но Google и библиотеки также являются фантастическими инструментами.

Везде, где вы обнаружите, убедитесь, что вы покидаете землю в том же виде, в каком вы приехали — в противном случае вас, вероятно, не пустят обратно.Это означает заполнить все ваши пробки и быть уважительным к земле.

Как исследовать лучшие охотничьи угодья

Углубленное исследование, необходимое для поиска лучших охотничьих угодий, выходит за рамки данной статьи. Как новичок, вы, вероятно, захотите придерживаться очевидных мест для ваших первых нескольких поездок.

Вот несколько советов по поиску продуктивных сайтов, которые повышают ваши шансы найти реликвии и более редкие монеты.

  • Google .В вашем районе могут быть сайты, посвященные его истории. Они отлично подходят для поиска областей, которые когда-то были очень активными, но сегодня используются меньше.
  • Карты . Если вы можете найти исторические карты своего района или города, то относительно легко определить области, которые изменились. Например, лесной массив, который раньше был домом, мог бы стать отличным местом для поиска. Лучшее место для начала поиска исторических карт — ваша местная библиотека.
  • Книги по истории . В некоторых районах есть исторические общества, которые публикуют информацию об истории города.Как и старые карты, они могут быть полезны для поиска областей, имеющих историческое значение.

Я не хочу звучать как битая пластинка, но вам всегда нужно получить разрешение на охоту на суше. Во многих случаях это так же просто, как просто спросить землевладельца. Вам также может понадобиться объяснить, как вы обеспечите, чтобы земля оставалась в том же состоянии, в каком вы ее нашли.

Некоторые люди скажут «нет», и вы ничего не можете с этим поделать. Просто убедитесь, что вы честны и дружелюбны, и не расстраивайтесь, если получите отрицательный ответ.

A man metal detecting at sunset

4. Начните охоту (эффективно)

Итак, вы получили детектор, узнали, как им пользоваться, купили базовый комплект и имеете разрешение на охоту в определенном месте.

Наконец пришло время начать охоту!

Изучение правильного свинга

Как я уже упоминал на своей странице советов и рекомендаций, первое, что нужно изучить, — это как правильно «раскачать» ваш детектор. Вот несколько советов для начала:

  • Начните с поиска головы прямо над землей.Он не должен касаться земли, но должен быть достаточно низким, чтобы сигнал проникал как можно глубже в почву.
  • Разместите детектор примерно на два фута вперед.
  • По мере продвижения вперед медленно разверните детектор в полукруге. Детектор должен качаться вокруг ноги по обе стороны от вас.
  • Убедитесь, что вы идете по прямой линии. Это означает, что вы не будете повторно искать ту же землю после своего поворота.

Ключевая фраза, которую вы часто слышите о колебании: « — низкая и медленная .«Чтобы понять это правильно, может потребоваться некоторая практика, но вскоре это станет естественным.

Копаем штепсельную вилку

Как только вы услышите звуковой сигнал от вашего детектора, прекратите движение, затем переключитесь с широкого удара на движение в маленьких кругах. Это позволяет вам определить, где находится объект с более высокой точностью. Вы также можете увеличить чувствительность детектора, когда вы найдете точное местоположение.

Следующий шаг — выкопать «пробку». Вместо того, чтобы просто копать яму, можно заменить заглушку, которая позволяет земле быстрее восстанавливаться.Правильная вилка также позволяет избежать разрушения низовых трав.

Вот как копать:

  • Используйте инструмент для копания, чтобы обрезать форму подковы вокруг целевого местоположения. Вам не нужно обрезать полный круг. Удостоверьтесь, что вы режете по крайней мере на 3 дюйма глубиной, даже если предмет меньше, так как это защищает корни травы.
  • Используйте экскаватор, чтобы перевернуть вилку вверх дном, используя неразрезанную часть в качестве шарнира. Поместите маленькое полотенце рядом с отверстием.
  • Если вы не видите целевой объект, используйте точечный указатель, чтобы проверить, находится ли он в разъеме или все еще в земле.
  • Если вам нужно выкопать, удалите почву и поместите ее на полотенце, чтобы вернуть объект.
  • Повторно просмотрите отверстие, чтобы проверить, есть ли другие объекты в том же месте. Многие люди не делают этого, но часто можно найти несколько предметов, особенно на пляжах, где приливные волны могут группировать объекты вместе.
  • Опустите почву обратно в отверстие, затем вставьте заглушку на место. Нажмите на него несколько раз, чтобы убедиться, что он закреплен, затем почистите траву, чтобы она не спуталась.

Это может звучать как длительный процесс, но он становится быстрее с практикой. Также важно, если вы хотите оставить землю в хорошем состоянии — никому не нужен парк, заполненный уродливыми ямами!

Продолжить систематический поиск

Найдя свой первый предмет, продолжайте идти по прямой. Как только вы достигнете конца области, сделайте шаг в 1-2 фута в сторону и возвращайтесь тем же путем, которым пришли. Это создает небольшое перекрытие, чтобы вы не пропустили дополнительные объекты.

Хотя в случайном поиске нет ничего плохого, этот систематический паттерн снижает вероятность того, что вы пропустите объект.

5. Будьте настойчивы и терпеливы

Многие люди воображают, что детективы охотятся за этим неуловимым звуковым сигналом, который почти наверняка сигнализирует о захороненных сокровищах. На самом деле это не так — почти любое охотничье угодье принесет , а не целей.

Плохая новость в том, что многие из них будут ненужными.

Вот почему важно иметь терпение в этом хобби. Продолжать раскапывать мусор может быть разочаровывающим, но это только часть игры. Не ожидайте, что все, что вы найдете, является скрытым сокровищем — это просто не работает таким образом.

Различение мусора возможно и может уменьшить количество ложных целей, но вы также пропустите хорошие цели с подобными сигналами. Поиск правильных настроек требует проб и ошибок, но со временем вам станет лучше.

Самое главное, чтобы не считать обнаружение металла рутинной работой. Это хобби, которым нужно наслаждаться, поэтому старайтесь думать о каждом куске мусора как о том, что он на шаг приближается к «настоящей» цели. Если вы боретесь за мотивацию, вы также можете найти лучшие находки металлодетекторов, чтобы увидеть, что там.

6. Будьте в безопасности

Одно из лучших преимуществ обнаружения металла — это проводить время на открытом воздухе. Если вам надоело сидеть в офисе или смотреть телевизор, это фантастический способ исследовать районы вашей местности, которые вы никогда бы не увидели.

Нахождение на улице также сопряжено с определенным риском — тем более что некоторые люди могут предположить, что вы нашли ценные вещи.

Кроме того, что вы осведомлены о потенциально опасной дикой природе и фауне, убедитесь, что вы понимаете, что говорите, особенно если вы охотитесь самостоятельно.Если незнакомец спрашивает, нашли ли вы что-нибудь хорошее, часто лучше просто сказать «нет, просто мусор сегодня!» Будьте дружелюбны, но также знайте, что если вы покажете свои находки и кто-то объявит их потерянными, трудно доказать обратное.

Также имейте в виду, что ваш детектор является ценным предметом. Если кто-то спрашивает, сколько это стоит, часто лучше соврать и сказать, что это дешевый, который вы купили подержанным.

Подавляющее большинство людей либо игнорируют вас, либо искренне интересуются тем, что вы делаете, поэтому не позволяйте этому разделу отвлекать вас от охоты.Будьте дружелюбны и вежливы — но также осознавайте потенциальную опасность.

Приятной охоты!

По своей сути, обнаружение металла — это простое хобби, но оно может быть очень полезным. Я надеюсь, что эта статья направит вас на правильный путь к вашим первым находкам.

Самое главное, не забывайте наслаждаться!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Где найти металлодетекторы
Парки
Школьные дворы
Детские площадки
Ярмарочные площадки
Карнавальные площадки
Места для купания, такие как озера и реки
Приморские пляжи
Песок, грязь или травяная стоянка
Детские летние лагеря
Охотничьи лагеря
Охотничьи лагеря
Под трибунами и трибунами
Под горнолыжными подъемниками
военная церковь
военная церковь es
Старые кемпинги
Придорожные продуктовые стойки
Вокруг любой курортной зоны
Сток-спидвэй Спидвей
Малые цирковые площадки
Старые железнодорожные железнодорожные линии
Реки и водные пути
Городские водостоки
Общественные зоны для осмотра аэропортов
Автобусные остановки / придорожные
