Спиннер своими руками

Что же такое спиннер, крутилка, непоседа или в оригинале Fidget Spinner? Это игрушка-тренажёр, как раньше была, например йо-йо, является тренажёром для пальцев рук, уменьшает стресс и волнение. Спиннер повышает тактильную чувствительность и развивает мелкую моторику пальцев, способствует концентрации внимания.

Спиннер отвлекает от вредных привычек, курение, неосмысленное постукивание пальцами, повторяющиеся движения рук.
Для его запуска нужно зажать между большим и указательным пальцем подшипник и раскрутить средним пальцем или второй рукой.

Спиннер набирает популярность во всем мире. Есть множество моделей этой игрушки, но в этой статье мы рассмотрим, как своими руками сделать светящийся спиннер.

Итак, приступим. Для изготовления, спиннера понадобятся следующие

Инструменты и материалы
-Доска;
-Подшипник 22 х 8 х 7 мм с резиновым пыльником;

— RGB светодиоды-2 шт;
-CR2032 отсеки-2 шт;
-CR2032 батареи-2 шт;
-Болт из нержавеющей стали M8x20мм- 2 шт;
-Гайки сферические М8- 2 шт;
-Лобзик;
-Фрезер;
-Торцовочная пила;
-Сверлильный станок;
-Паяльник;
-Клеевой пистолет;
-Стамеска;
-Тиски;
-Ножовка по металлу;
-Напильник;
-Сверла;
-Клей;
-WD-40;
-Лак;
-Кисточка;

Шаг первый: шаблон

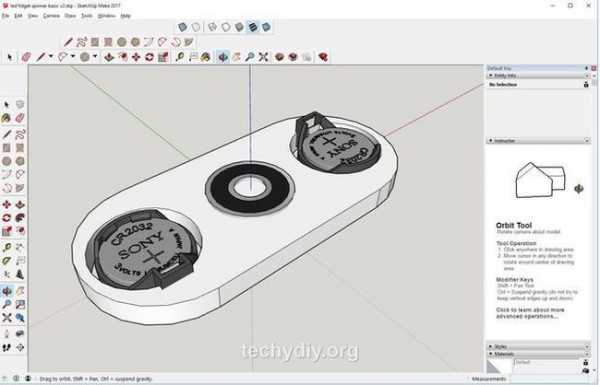

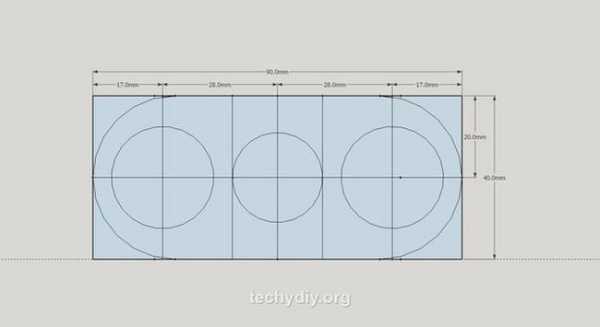

В программе Google SketchUp, автор-самодельщик сделал эскиз и распечатал шаблон.
Шаблон можно скачать здесь.


Шаг второй: корпус

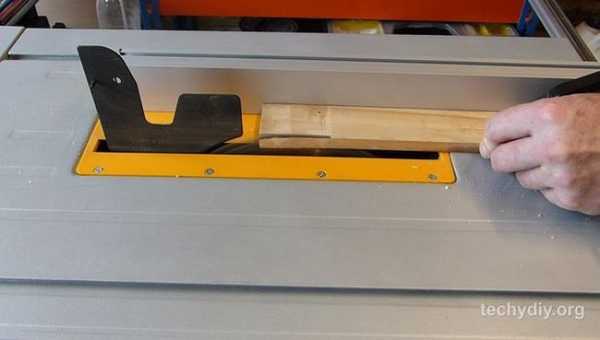

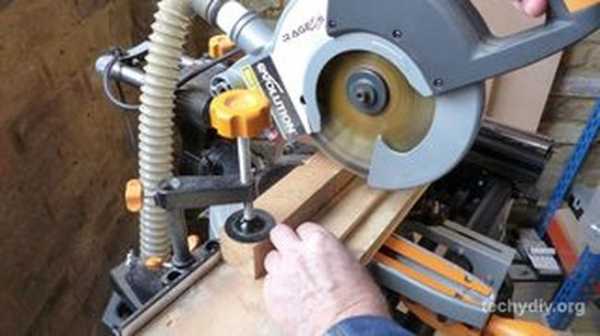

Корпус автор изготовил из планки толщиной 12 мм. Вырезал брусок 90 х 40 мм.

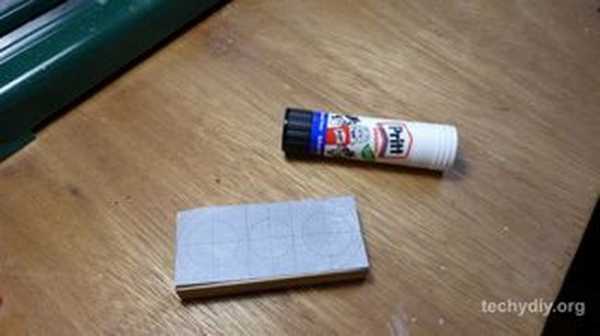

Наклеил на него шаблон.

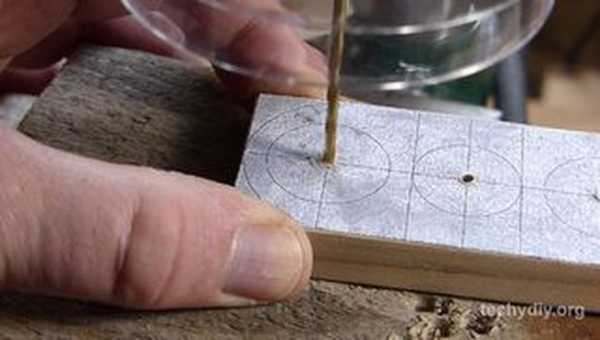

Просверлил, по центру, отверстия.

Фрезой, 25 мм, выбрал углубления для батарейных отсеков. Глубина выборки 7,5 мм. Отсеки имеют прямоугольные выступы, стамеской выбирает под них паз.

Для подшипника использовал фрезу на 22 мм, со стороны батарейных отсеков, и 20 мм, с обратной стороны. Т.е. 22 мм фрезой сделал углубления на высоту подшипника, затем 20 фрезой прорезал брусок насквозь.

По центру батарейных держателей, просверлил 6 мм отверстие для светодиодов.

Удалил шаблон и обрезал углы корпуса, придав ему полукруглую форму. Отшлифовал его.

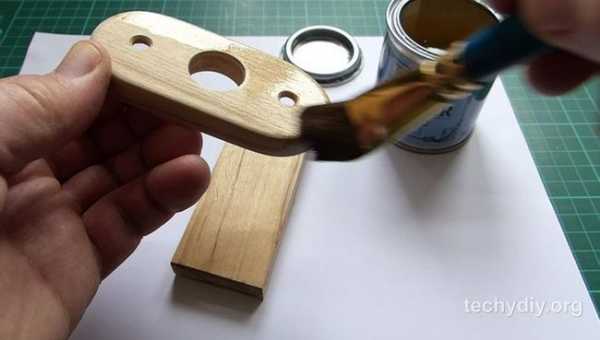

Затем покрыл корпус несколькими слоями лака.

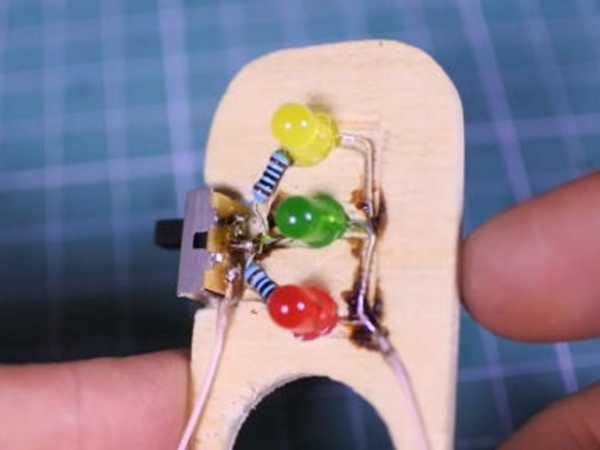

Шаг третий: установка светодиодов
К контактам батарейных держателей, не забывая о полярности, припаивает светодиоды.

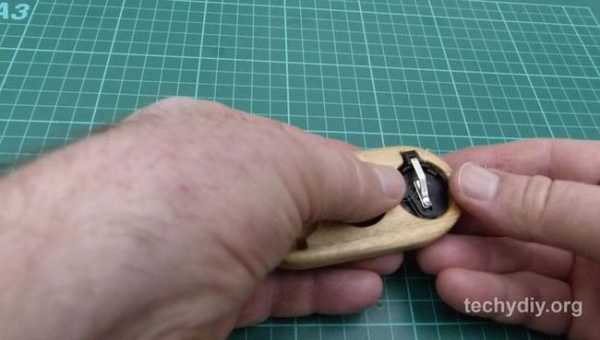

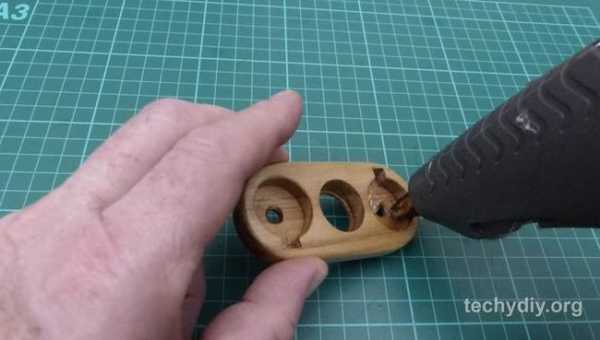

Проверяет работоспособность схем и устанавливает их в корпус. Для фиксации использует термоклей.


Шаг четвертый: подшипник
Прежде чем установить подшипник его нужно подготовить. Аккуратно снимает пыльник и WD-шкой смывает всю смазку. Устанавливает пыльники на место.

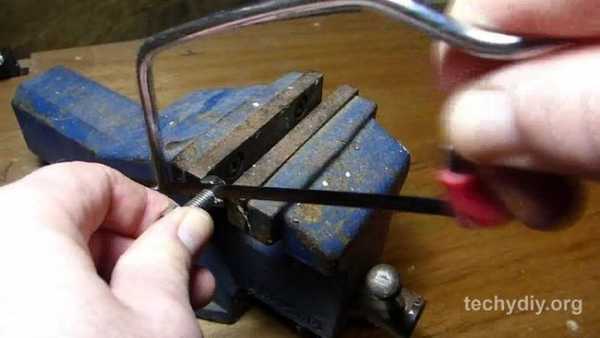

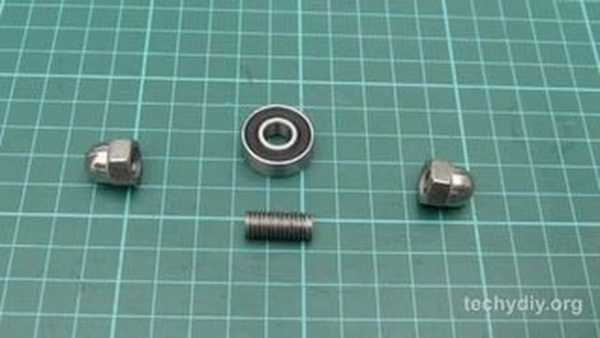

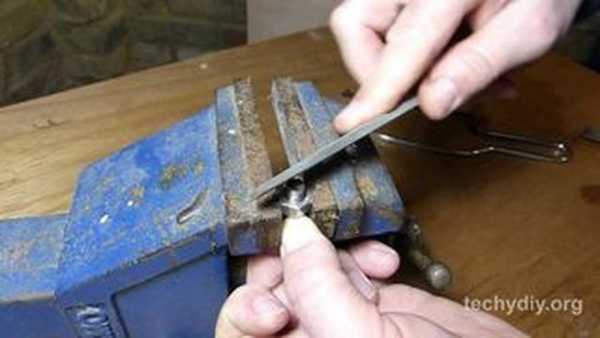

Зажимает болт в тиски и отпиливает головку. Напильником подравнивает резьбу.

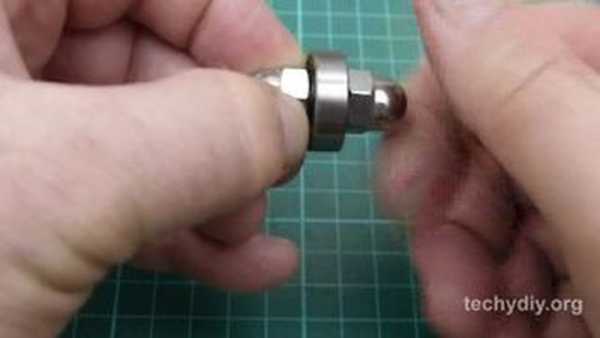

Вставляет шпильку в подшипник и закручивает с двух сторон гайки.

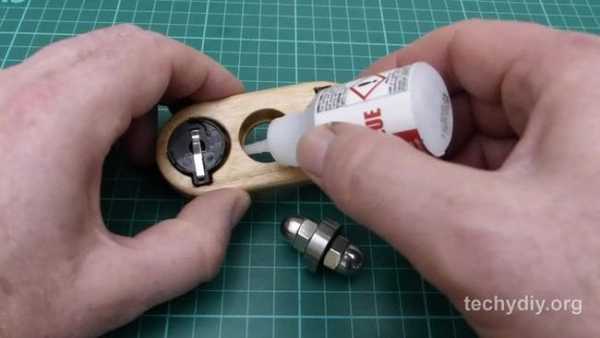

Устанавливает подшипник в корпус. Фиксирует его внешнюю обойму суперклеем.

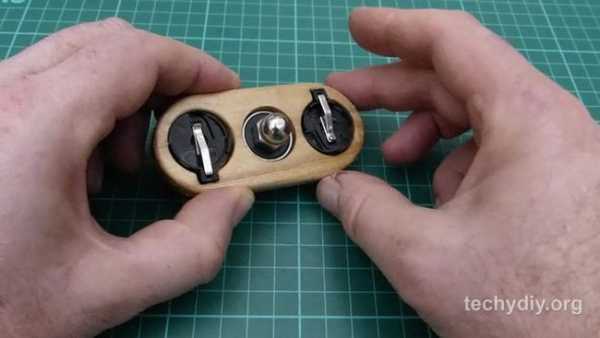

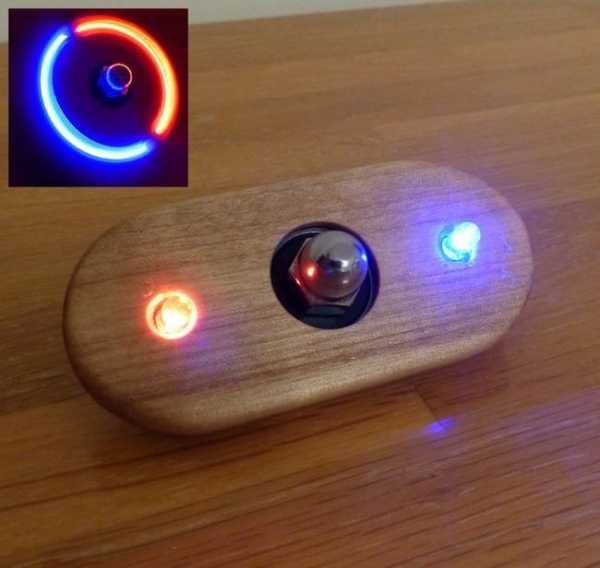

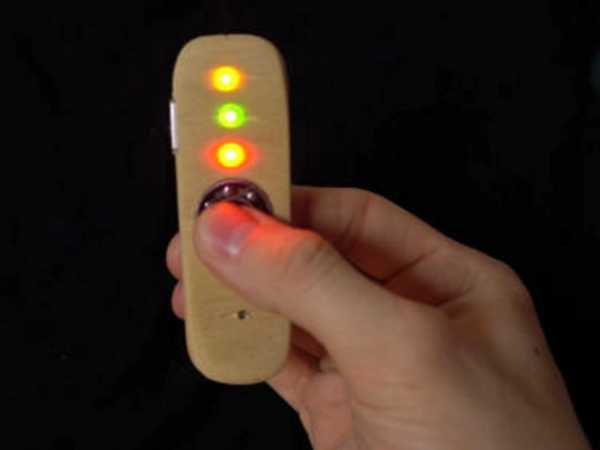

Спиннер готов.

Подробное изготовление спиннера можно посмотреть на видео.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельная игрушка спиннер на подшипнике

Во время записи на канале “Stundart” прошлого видео сломался лобзик. После того, как разобрал, оказалось, что стерлась шестерня и починке не подлежит. Скрутил с него все. В том числе два подшипника. Если бы они были одинаковые, то можно было бы приспособить, но они разного диаметра. Поэтому, пришлось придумывать, куда деть. В интернете автор канала нашел, что из ненужных подшипников делают спиннеры.

Прикольные вещицы в этом китайском магазине.

Безделушки, приятная игрушка для вращения в руках. Посмотрев на различные варианты, придумал и начертил свой собственный. А теперь, планируется поделиться с вами инструкцией по созданию спиннера своими руками. Не будем вас долго отвлекать и приятного просмотра!

Распечатываем и вырезаем чертеж спиннера. Ссылка для скачивания.

Вырезанный трафарет приклеиваем к куску 10 миллиметровой фанеры, толщина фанеры должна быть равной или быть чуть больше ширины подшипника. С помощью электролобзика, вырезаем заготовку по контуру. На данном этапе, главное аккуратно вырезать вогнутые поверхности, потому что в дальнейшем обработать труднее всего. Выгнутые поверхности тоже желательно выпилить максимально близко к контуру, но так как к ним легче подобраться любым инструментом, то это не так критично.

Для увеличения момента инерции, необходимо предусмотреть грузики. Самым простым вариантом являются склеенные друг к другу монетки. Для 10 миллиметровой фанеры, необходимо склеить между собой восемь десятикопеечных монеток. Так как две внешние монетки будут декорироваться, то пока делаем грузики из шести монеток. Внутренние поверхности заготовки выравниваем с помощью бормашинки. Внешние поверхности аккуратно и быстро доводим до контура болгаркой со шлифовальным кругом. Все оставшиеся неровности убираем вручную наждачкой.

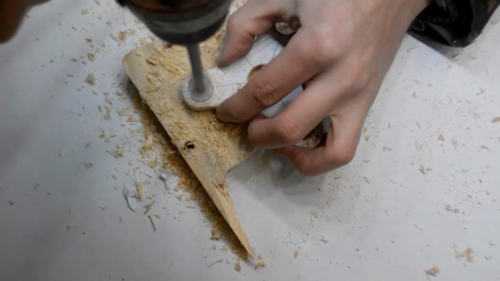

Размечаем и просверливаем центровочные отверстия. Пером по дереву рассверливаем отверстие под подшипник и грузики. Использован 608 – й с внешним диаметром 22 миллиметра, поэтому центральное отверстие просверливается пером 20 миллиметров. А диаметр десятикопеечной монеты 17,4 миллиметра, поэтому внешние отверстия просверливаются пером диаметром 16 миллиметров. Чтобы не повредить внешний слой необходимо просверлить отверстие до середины, а развернуть заготовку продолжить с другой стороны.

Подшипник, можно использовать любой. Бормашинкой доводим все отверстия до необходимых диаметров. Главное, чтобы была посадка с натягом, иначе придется его вклеивать. Отверстия под грузики нужно сделать так, чтобы монетки с легкость в них проходили. Для облегчения конструкции снимем радиусы скругления по всему периметру заготовки.

Заранее не предвидел момент, поэтому пришлось наносить границы вручную. В новой версии чертежа недочет уже исправлен. Если кто-то хочет сделать свой “спиннер” еще легче, то можно вырезать заготовку именно по этому контуру.

Полностью закончив со шлифовкой, переходим к шпаклеванию игрушки. Покрывать деталь шпатлевкой нужно, чтобы окончательно скрыть все неровности, а также, чтобы после покраски не было понятно, из чего сделан спиннер. Пока сохнет шпатлевка, подготовим верхние монетки к покраске.

Аккуратно, чтобы не содрать кожу с пальцев, ошлифовываем верхний слой с шести монеток. Легче всего со стороны номиналов. С таким же успехом, можно наполовину зажать монетки в тиски и пройтись по ним напильником, а перевернуть и пройтись еще раз. В два слоя красим монетки желтой аэрозолью, между слоями даем краске немного подсохнуть. Когда шпатлевка высохнет, ошлифовываем ненужный слой мелкозернистой наждачкой. Также, необходимо снять всю шпатлевку с поверхности отверстий, иначе при запрессовке подшипников и монет она отвалится и виден неокрашенный слой. Полностью обработав деталь, покрываем ее в два слоя черной краской из баллончика. После того как все детали высохли, приступаем к сборке.

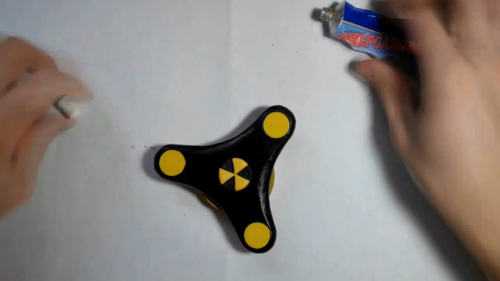

С одной стороны вставляем три декоративные монеты в корпус игрушки. С другой наносим суперклей и запрессовываем утяжелители. Следите, чтобы первая монета не вылетела, иначе можно испачкать корпус клеем, поцарапать. Наносим еще суперклей и запрессовываем оставшиеся монеты, придерживаем монеты с другой стороны. Перед тем как установить подшипник на свое место, вставляем в его внутренне отверстие деревянный чопик для держателей. Чопик должен плотно сидеть и выступать из корпуса на 1 миллиметр с каждой стороны. Запрессовываем в гнездо. В принципе спиннер готов и отлично работает.

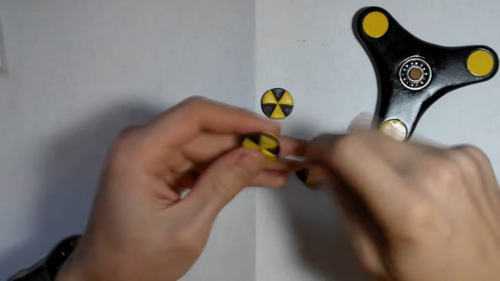

Но нужно чем-то скрыть подшипник. Мастер давно сделал такие медальоны из пластики. Хотел изготовить из них четки, но не смог просверлить отверстия. Сделаем из них держатели. Отсоединяем желтые накладки у двух медальонов с одной стороны и приклеиваем к чопику. Если хочется сделать что-то подобное, можно выпилить два диска из фанеры. Ну а если лень заморачиваться, то в качестве держателей можно использовать две монетки или пуговицы.

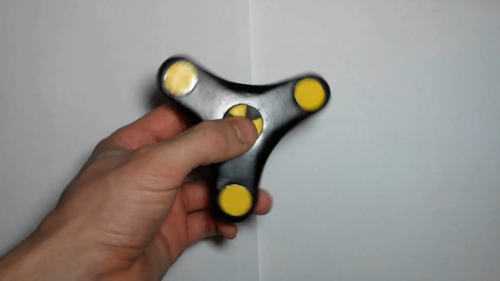

Прежде чем тестировать, обязательно даем клею полностью высохнуть. И всё! Спиннер готов. Получилась оригинальная безделушка, чтобы чем-то занять руки. Ни вы, ни знакомые раньше никогда не видели ничего подобного, поэтому вещью можно удивить и хоть ненадолго привлечь внимание окружающих. Мастер доволен, что нашел применение бесхозному подшипнику. Позже, наверное, сделаем из второго двухлопастной спиннер. Есть модель с подсветкой.

izobreteniya.net

КАК СДЕЛАТЬ СПИННЕР СВОИМИ РУКАМИ

Спиннер – это новая забавная игрушка, которая пришлась по вкусу взрослым и детям. Появилась она в Америке в прошлом году и за непродолжительное время завоевала огромную популярность. Принцип работы игрушки простой: средним и большим пальцем одной руки берем за центральный подшипник. Другой рукой приводим в действие крылья вертушки. При достаточно хороших навыках управления, можно привести игрушку в действие одной рукой. Указательным и большим пальцем взять центральный подшипник. Нand spinner состоит из трех частей: корпуса, подшипника и заглушки.

Преимущества спиннера

1. Развивается моторика рук, пальцы становятся более чувствительными. Такой инструмент очень пригодится для тех, кто перенес различные травмы рук.
2. Данная игрушка из рода антистресс, которые успокаивают нервы. К тому же, благодаря ей, можно сосредоточиться, восстановить работоспособность, снять волнение и нервозность, а также стать менее раздражительным.
3. Спиннер станет отличным спутником во время долгой поездки, ею можно отлично занять свободное время.

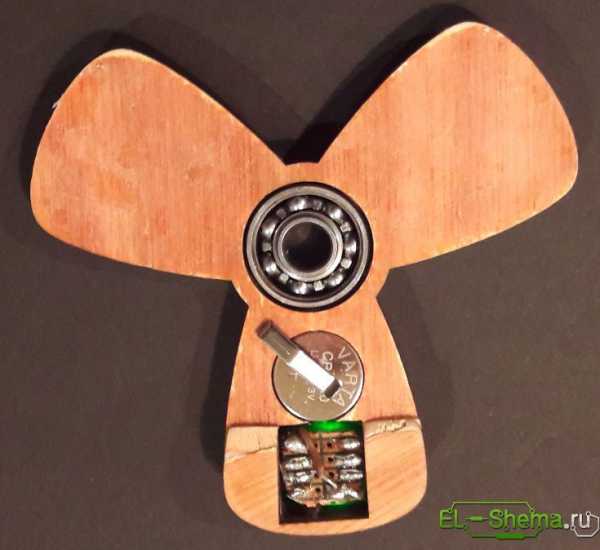

Спиннер LED на контроллере

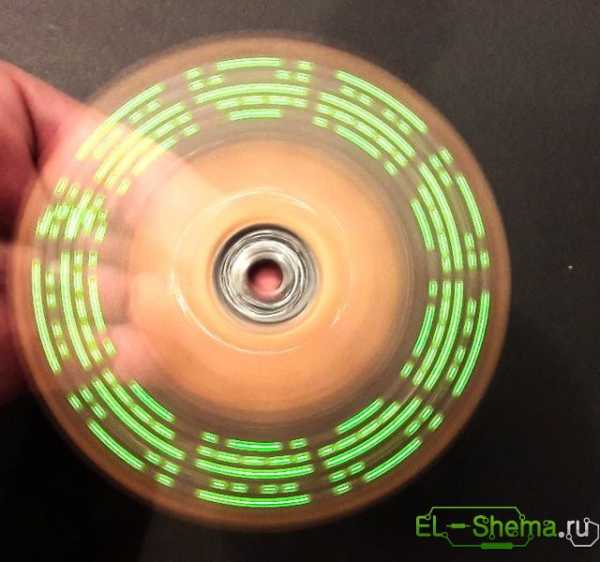

Кто-то покупает их, а кто-то делает своими руками. Вот принципиальная схема спиннера со светодиодами, управляемыми микроконтроллером. При вращении создаются всякие картинки и знаки.

Список деталей проекта:

• МК ATtiny-45
• 5 smd led (1206)
• 5 smd резистор (47 Ом)
• 1 батарейка 16 мм (3 В)
• Диаметром 22 мм подшипник
• Кусок дерева или пластика

Схема как видите простейшая, но если кто чего не понял — изучите даташит от Atmel.

Положительные выводы LED идут к PB0 — PB4 на МК. Для токоограничения добавлены резисторы между ними. Отрицательные контакты светодиодов идут к минусу — GND.

Возможны разные варианты отображения фигурок, так что сделана страница браузера для создания последовательностей изображений для спиннера. В общем файле, ссылка на который была выше, вы найдёте чертёж, прошивку и программу.

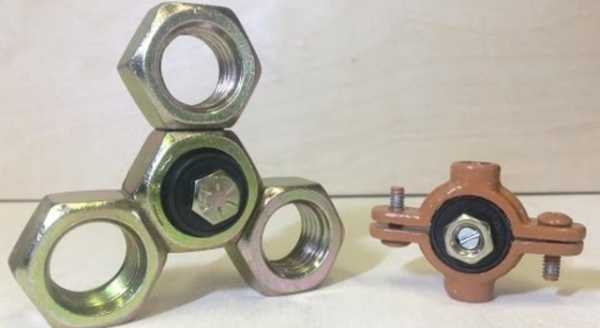

Спиннер на шарикоподшипниках

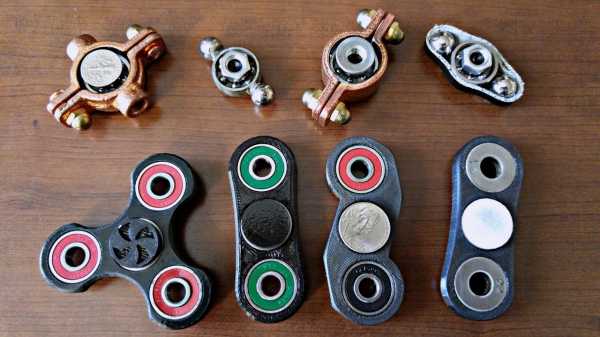

Этот спиннер состоит из корпуса на подшипниках и заглушки. Центральный подшипник — самый важный. От его качества зависит скорость и время вращения спинера. Заглушки вставляются в центральное отверстие.

Одним из самых доступных из подручных средств является бумага и картон. Из бумаги хенд спиннер изготовляется при помощи ножа, четырех подшипников, клея. Сначала нужно сделать чертежи. С помощью канцелярского ножа вырезать детали из бумаги или картона. Отверстия для подшипников вырезаются маникюрными ножницами или ножом. Важно смотреть, чтоб их диаметр должен быть немного меньше, чем диаметр подшипника. Это нужно для того, чтобы подшипники плотно вошли в отверстия. Количество деталей зависит от ширины подшипника. Для склеивания нужно много клея. он придаст изделию большую прочность. После окончания работы игрушку красим в любой цвет.

Для увеличения момента инерции, необходимо предусмотреть грузики. Самым простым вариантом являются склеенные друг к другу монетки. Для 10 мм фанеры, надо склеить между собой 8 десятикопеечных монеток. Внутренние поверхности заготовки выравниваем с помощью бормашинки. Внешние поверхности аккуратно и быстро доводим до контура болгаркой со шлифовальным кругом. Все оставшиеся неровности убираем вручную наждачкой.

Тем, кто умеет работать лобзиком и сверлом, можно сделать спиннер из дерева. Дерево — экологочески чистый материл. Изделие получается красивым, приятным на ощупь. Вначале выбираем прочную древесину. Для новичков лучше использовать фанеру. Для работы с деревом нужны навыки. Сначала приготовить чертеж. Его можно придумать самому или просто распечатать с интернета. Бумажную заготовку приложить к дереву или фанере и обвести карандашом. Выпилить и отшлифовать деталь наждачной бумагой. Отверстие можно выпилить, но лучше сделать сверлом, чтобы отверстие получилось ровным. Важный момент: сделать сверлом с одной стороны отверстие до половины, а потом перевернуть деталь. Так больше шансов получить идеальное отверстие для подшипника. Толщина дерева или фанеры должна точно такой же, как и подшипника. Если она немного больше, нужно отшлифовать.

Обычно используют подшипник из колес скейтборда, роликов или самоката. У них стандартный размер диаметр 22 миллиметра, ширина и внутренний диаметр можно подбирать на свое усмотрение.

Поэкспериментировав с размерами, мы пришли к выводу, что идеальный размер для долгого кручения 25-27 мм в диаметре. При этом для спиннера лучше не брать подшипники меньше 20 и больше 30 мм.

Finger spinner станет спасителем тех людей, которые во время стресса грызут ногти, ручки или тому подобное. Вертушка предназначена для снятия стресса, разминки пальцев, а также для концентрации внимания и развития моторики рук. Такой прибор станет незаменимой вещью для детей и взрослых.

Поверхность материалов может быть бугристой или гладкой, по цвету можно найти самые разные варианты: белый, черный, красный и многие другие. Размеры игрушки небольшие, что позволяет носить ее с собой. Необычный и стильный дизайн может сделать из нее отличный аксессуар.

Как сделать спиннер своими руками

Зачем нужен спиннер из магазина, если его моно сделать самостоятельно. Весь процесс работы займет немного времени, да и по конструкции он несложный. Для того, чтобы начать мастерить, потребуется:

• Текстолит;
• стяжки для мебели;
• подшипники;
• дрель и сверла к ней;
• линейка, циркуль.

Для начала нужно взять текстолит и вырезать из него основу для спиннера. Предварительно, с помощью циркуля, рисуется чертеж игрушки, а только потом вырезается. Перед тем, как заниматься рисованием основы, нужно узнать размер подшипника, например, он 22 мм, соответственно циркуль нужно вставлять в текстолит на 11 мм и чертить круг. После этого вставить циркуль на 18 мм, и начертить еще один круг. Для каждого случая необходим индивидуальный подсчет. Сделать это просто, все разнообразие вариантов представлено в интернете, там имеются и трафареты для спиннера.

Затем приступаем к работе с подшипниками. Каждый из них нужно протереть смолой, после чего можно соединять их с бруском. Только после этого можно сверлить отверстия под гильзы. Для этого нужно отметить шесть секторов спинера. Каждая точка пересечения секторов и кругов – это центр гильз. Нужно высверлить дырки в каждом пересечении, ровно по шесть штук. Затем нужно высверлить центр спиннера.

Каждую гильзу, перед тем, как вставить в отверстие, нужно отшлифовать. Сделать это очень просто, для этого ее нужно вставить в патрон дрели и на самых низких оборотах тереть об наждачную бумагу, пока вся краска с них не удалится. Каждую из гильз нужно смазать все той же смолой и запресовать.

После того, как все действия сделаны, игрушке нужно дат время высохнуть. Для этого потребуется минимум шесть часов, по истечению которых можно наслаждаться игрой со спиннером для рук.

Видео — самые прикольные спинеры
