Самодельный токарный станок по металлу своими руками

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Токарный станок нужен для изготовления и обработки металлических деталей. Профессиональное оборудование стоит довольно дорого, поэтому в целях экономии можно изготовить самодельный токарный станок по металлу своими руками. Сделать это можно несколькими способами, а чертежи подобного изделия легко находятся в интернете. Использовать для изготовления можно подручные материалы, размер же станка может быть любым.

Профессиональный токарный станок имеет высокую стоимость, поэтому имеет смысл изготовить подобное устройство самостоятельно

Содержание

• 1 Составляющие мини-токарного станка по металлу своими руками
  • 1.1 Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов
• 2 Самодельный токарный станок по металлу своими руками: порядок сборки
• 3 Выбор электродвигателя для станка
• 4 Изготовление токарного станка из дрели своими руками
• 5 Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок
• 6 Техника безопасности при работе с самодельным токарным станком
• 7 Варианты модернизации самодельного токарного станка

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

• привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
• станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

• задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
• передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
• ведущий и ведомый центры;
• суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Полезный совет! При сборке токарного станка выбирайте тот тип передачи, который лучше всего будет соответствовать поставленным задачам. Например, для мини-токарного станка своими руками лучше подойдет установка рабочей части непосредственно на вал.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

• продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

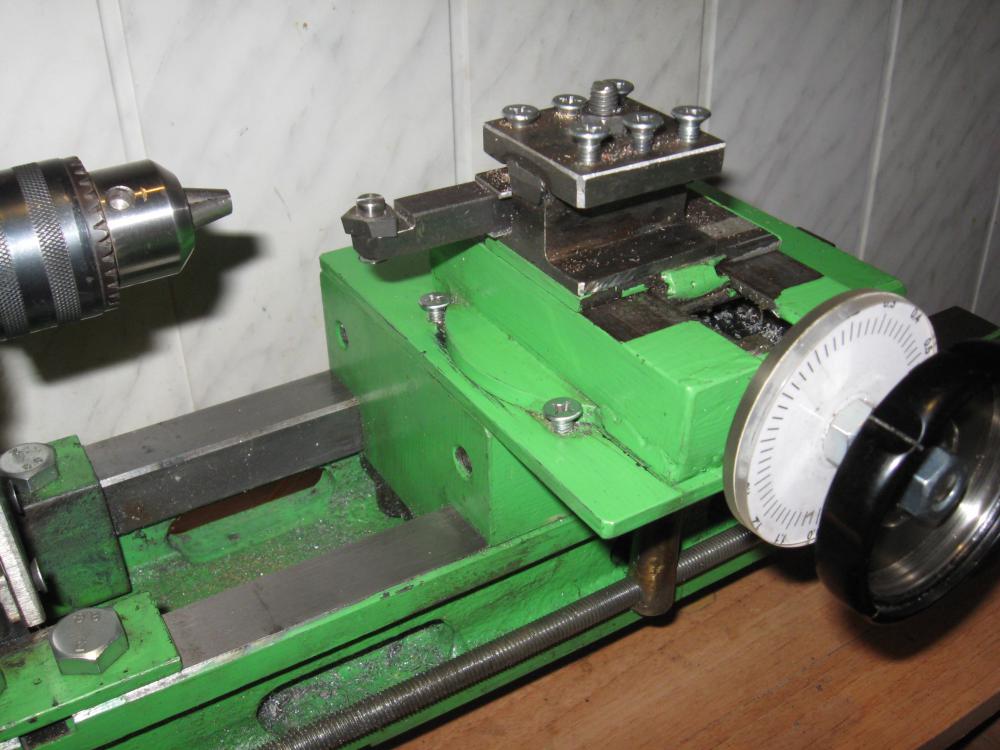

Токарный станок по металлу, созданный своими руками

• поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
• наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

1. Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
2. На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
3. Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
4. Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
5. В гидравлический цилиндр заливается смазывающая жидкость.
6. Устанавливается шкив и суппорт с направляющими.
7. Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Полезный совет! Токарный станок по металлу, собранный своими руками, может быть использован не только по прямому назначению, но и для шлифовки и полировки металлических деталей. Для этого к электрическому валу присоединяется шлифовальный круг.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

1. Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
2. Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
3. Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

Полезный совет! Функциональность токарного станка на основе электродрели можно существенно расширить, если добавить к его конструкции различные насадки и дополнительные приспособления.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Чертеж передней опоры, внутри которой закрепляется дрель

Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок

Как и у любого другого оборудования, у самодельных токарных станков есть свои особенности, которые необходимо учитывать при сборке и эксплуатации. К примеру, при работе с крупными деталями или при использовании мощного электродвигателя возникают сильные вибрации, которые могут привести к серьезным погрешностям при обработке детали. Чтобы избавиться от вибраций, ведущий и ведомый центры станка необходимо устанавливать на одной оси. А если планируется устанавливать только ведущий центр, к нему должен крепиться кулачковый механизм.

В настольных токарных станках своими руками по металлу не рекомендуется устанавливать коллекторный двигатель. Он склонен к самопроизвольному увеличению числа оборотов, что может привести к вылету детали. Это, в свою очередь, может привести к производственным травмам или порче имущества. Если же без установки коллекторного двигателя никак не обойтись, в комплекте с ним обязательно нужно устанавливать редуктор для понижения оборотов.

Идеальным вариантом двигателя для самодельного токарного станка является асинхронный. Он не увеличивает частоту оборотов во время работы, устойчив к большим нагрузкам и позволяет работать с металлическими заготовками с шириной до 100 мм.

Самое главное при работе на токарном станке — соблюдение техники безопасности

Правила установки и эксплуатации любого типа электродвигателя для токарного станка можно посмотреть в многочисленных видео-инструкциях в интернете. С их помощью вы не только избежите распространенных ошибок при сборке, но и сэкономите время и силы благодаря наглядности материала.

Техника безопасности при работе с самодельным токарным станком

При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

Полезный совет! Если вы планируете монтаж конструкции на основе мощного электродвигателя, то обязательно убедитесь в том, что для работы с ним хватает мощности вашей электросети. В домашних условиях лучше обойтись мотором от бытовой техники, который точно будет работать от напряжения в вашей розетке.

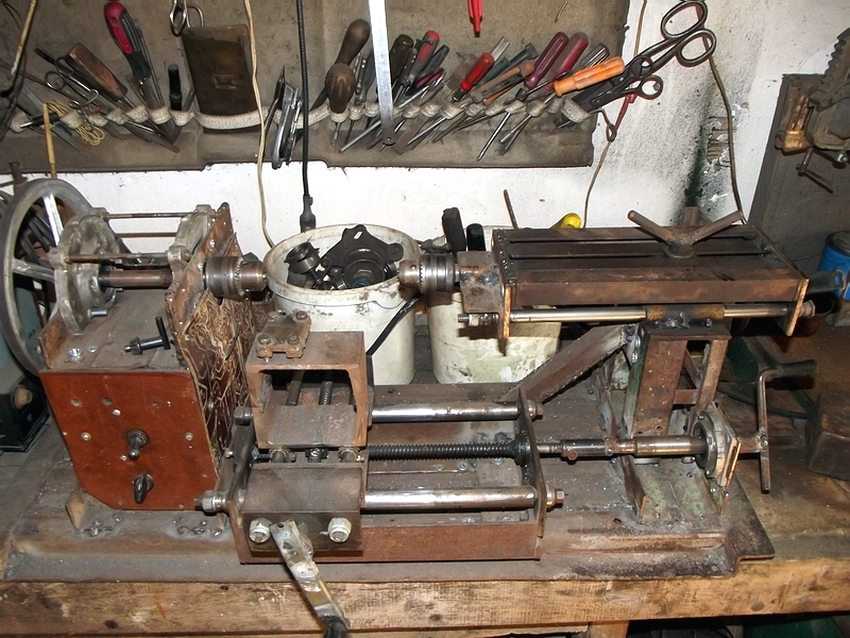

Пример токарного станка по металлу, собранного своими руками

Также следует придерживаться следующих правил безопасности:

1. Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
2. Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
3. Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
4. После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.

Варианты модернизации самодельного токарного станка

Если вам нужен механизм, который сможет не только выполнять токарные работы, но и шлифовать, и красить заготовку, базовый станок можно легко модифицировать. Лучше всего делать это для конструкции на основе электродрели, так как заменить рабочую часть в ней проще всего.

Токарный станок может быть многофункциональным устройством в мастерской, с помощью которого можно выполнять различные работы, в том числе бытовые: заточку ножей, ножниц и пр.

Существует несколько популярных модификаций токарного станка по металлу. Как сделать конусообразное отверстие? Для этого к основанию необходимо прикрепить два напильника таким образом, чтобы они образовывали трапецию. После этого монтируется пружинный механизм, который обеспечивает подачу напильников вперед и под углом, что позволяет сверлить в детали конусообразные отверстия.

Кроме того, для работы с металлическими деталями разной длины можно сделать станок с разборной основой. При помощи нескольких досок или металлических уголков можно приближать или отдалять рабочий инструмент к креплениям, удерживающим деталь, а также менять размер зазора между креплениями. Удобнее всего делать такую конструкцию на основе обычного стола или верстака.

Если прикрепить к электродвигателю в качестве рабочего инструмента шлифовальный круг, при помощи станка можно заниматься не только полировкой поверхности детали, но и заточкой ножей, ножниц и других бытовых инструментов. Таким образом, токарный станок превращается в удобный многофункциональный механизм.

Создание токарного станка своими руками позволит получить оборудование, оптимально подходящее под нужды владельца

Сборка токарного станка в домашних условиях является достаточно простой задачей, которую еще больше упрощают многочисленные видео-инструкции и чертежи из интернета. При этом собрать конструкцию можно буквально из подручных частей, используя для этого старую бытовую технику и отходы монтажного и строительного производства.

Основное преимущество самостоятельной сборки – это экономия средств. Кроме того, стоит отметить возможность самостоятельно регулировать габариты и мощность устройства, чтобы приспособить его под свои нужды. Самодельный станок может быть не только большим, но и совсем миниатюрным, предназначенным для обработки мелких деталей.

Самодельный токарный станок по металлу своими руками

Статья — пошаговая инструкция по изготовлению токарного станка по металлу своими руками. Как сделать самодельный агрегат в домашних условиях?

1. Основная конструкция токарного станка
2. Как собрать токарный станок самостоятельно?

Применение токарного станка необходимо в автомастерских, в машиностроительной отрасли, в ремонтных цехах и учебных мастерских.

Стоимость станка высокая и не каждый цех или мастерская может позволить себе его приобретение. Зная, какие детали необходимы и как соединить все узлы в единый механизм, можно сделать его собственными руками.

Основная конструкция токарного станка

Токарный станок создается на базе станины, устойчивой и прочной, выдерживающей внушительные и серьезные нагрузки. На ней монтируется основная система механизмов и агрегатов.

Первые токарные станки  появились в XVIII веке, после изготовления суппорта. Русский изобретатель Андрей Нартов придумал механизм, который раскручивался при помощи маховика, а на самом станке все детали были выполнены из металла, включая винты, рейки, шкивы.

С развитием технологий,  был заменен ручной привод на механический.

Различают несколько видов станков по металлу, которые отличаются в зависимости от мощности, размеров и производительной силы:

1. Токарный станок по металлу настольного типа имеет максимальный вес до 100 кг и мощность до 400 Вт. Его применение актуально в небольших цехах и частных мастерских, в которых металлические детали обрабатываются и ремонтируются, а не производятся в больших количествах.
2. Токарный станок полупрофессионального типа чаще всего представляет собой симбиоз токарного, фрезерного и сверлильного оборудования, на котором изготавливают небольшие партии изделий. Мощность до 1000 Вт позволяет работать в производственном режиме.
3. Профессиональный токарный станок по работе с металлом оборудован, как правило, автоматическим программным управлением, имеет высокую массу и большую мощность. Используются станки этого типа на производствах и крупных предприятиях для обработки деталей до 3000 мм из различных по составу материалов.

Их дороговизна, крупные масштабы и высокие мощности неприемлемы для использования в домашних условиях или на предприятиях малого бизнеса. Альтернативным вариантом может быть их самостоятельная сборка, что позволит оперативно и качественно изготавливать детали и производить заготовки.

Как собрать токарный станок самостоятельно?

Для изготовления самодельного токарного станка  Вам понадобится:

• гидравлический цилиндр, вал от амортизатора;
• металлические валы, уголки, швеллеры и балки;
• цилиндрические направляющие;
• балки, труба, крепежные элементы;
• сварочный аппарат;
• электродвигатель, два шкива с ременной передачей.

В первую очередь изготавливаем основную рамную конструкцию с продольными направляющими. Для этого применяются два швеллера и два металлических стержня толщиной не менее 30 мм при рабочей зоне станка от 50 мм. Два продольных вала крепятся к двум швеллерам при помощи направляющих с лепестками. Каждый лепесток крепится к швеллеру болтовым соединением и сваркой.

Передняя бабка изготавливается из гидравлического цилиндра. В данном случае с толщиной стенки 6мм. По внутреннему диаметру с каждой стороны запрессовываются по два 203 подшипника. Внутри подшипников расположено отверстие диаметром 17мм, в котором помещается вал. В отверстие гидравлического цилиндра заливается смазочная жидкость. Под шкивом располагается гайка большого диаметра, которая предотвращает выдавливание подшипников.

Шкив подходит от стиральной машинки. По диаметру вал шкива должен совпадать с валом на двигателе. Тогда перестановкой шкивов разного диаметра можно изменять скорость вращения. Бабка устанавливается на металлическую балку.

Поперечный суппорт изготавливается из металлической пластины, к которой привариваются цилиндрические направляющие. В них вбиваются две направляющие, в качестве направляющих используется вал с амортизаторов. Для перемещения в поперечной плоскости на каждую направляющую одеваются плотно подогнанные втулки.

Резцедержатель изготавливается из двух толстых металлических пластин. Закрепляется на подставке из тормозных башмаков через металлическую гайку. Между собой пластины резцедержателя соединяются болтами.

Патрон для закрепления детали изготавливается из металлической трубы. Закрепление производится четырьмя болтами. Которые вкручиваются в предварительно наваренные гайки.

Для привода используется двигатель от стиральной машинки. В данном случае на 180Вт. Двигатель соединяется с передней бабкой посредством ременной передачи. Станок оснащается механизмом самонатяжения. Ремень натягивается под весом двигателя. Конструкция из уголков крепится при помощи навесов.

Все детали собираются в единую конструкцию. Токарный станок готов к эксплуатации.

Видео: изготовление токарного станка по металлу в домашних условиях (несколько частей).

Рекомендуем прочитать:

Установка резца на токарном станке

Какой фрезерный станок выбрать?

Установка патрона на токарный станок

Какой токарный станок выбрать?

Republished by Blog Post Promoter

9 Самодельные токарные станки по дереву Чертежи, которые легко сделать своими руками

Пользоваться токарными станками по дереву может быть очень весело, а создание собственных ручек, шахматных фигур, деревянных украшений или самодельных мисок подарит вам чувство большой гордости и достижения. Проблема в том, что цена даже многих токарных станков начального уровня настолько высока, что это может быть дорогим хобби.

Однако есть одно решение — если у вас есть необходимые навыки — построить свой собственный. Если вы относитесь к тому типу людей, которые не уклоняются от задачи «сделай сам», вы можете построить свой собственный токарный станок дома за небольшую часть цены. Если вы заинтересованы в том, чтобы попробовать, мы посмотрели в Интернете, чтобы предоставить вам планы на 9самодельные токарные станки по дереву вы можете легко сделать своими руками.

Содержание

1. История токарных станков и план их изготовления

Если вы ищете план изготовления деревянной планки своими руками в домашних условиях, это отличное место для начала. Владелец этой страницы не сразу бросается со схемами и инструкциями — во-первых, он уделяет время тому, чтобы представить концепцию токарного станка и дает вам представление о его истории на протяжении многих лет.

После того, как вы закончите с этим и будете готовы приступить к работе, вы найдете подробные инструкции о том, как построить свой токарный станок, список необходимых материалов и информацию о том, где их купить. Вы также найдете множество четких фотографий и диаграмм, показывающих, что именно вы должны делать на каждом этапе.

Нажмите здесь для получения подробной информации

2. Деревянный токарный станок из дерева

Вот еще один отличный проект, которым хотел поделиться один домашний мастер. Его идея состояла в том, чтобы построить токарный станок по дереву, используя дерево в качестве основного материала. Для эксперимента он даже использовал дерево для подшипников, хотя и объясняет, что при желании их можно заменить шарикоподшипниками.

Как он объясняет во введении к проекту, одна из проблем изготовления деревянного станка по дереву заключается в том, что он вибрирует гораздо сильнее, чем тяжелая чугунная версия. Однако, как он предлагает, вы можете уменьшить это до некоторой степени, закрепив его на прочном верстаке.

Есть несколько разделов, где вы можете прочитать о том, как построить токарный станок, как владелец сайта улучшил его с течением времени, а также некоторые примеры объектов, для изготовления которых он использовал свой токарный станок.

Все очень четко объяснено с большим количеством изображений, чтобы продемонстрировать, что он сделал, и что вам нужно будет сделать, если вы хотите попытаться скопировать это. Впечатляющая конструкция своими руками и очень полезный ресурс.

Подробнее

3. Мини токарный станок из дрели

Гениальная идея от очень творческого мастера. Нет необходимости в сложном оборудовании, если вы хотите сделать простой мини-токарный станок по дереву дома — все, что вам нужно, это обычная дрель.

Это не даст вам инструмент, который можно использовать для токарной обработки больших мисок или изготовления домашней мебели. Однако, если вы хотите попробовать свои силы в токарной обработке дерева и у вас нет денег, чтобы потратить их на дорогой готовый токарный станок, это может быть решением, которое позволит вам попробовать его, не прожигая дыру в кошельке.

Все инструкции взяты из видео на YouTube — текста нет. Как объясняет парень в видео, у него нет токарного станка, и он даже никогда его не имел, но он просто решил, что все равно хочет попробовать его сделать.

Идея настолько проста, что любой, кто считает себя хоть немного умелым, должен легко воспроизвести дизайн. Это еще один умный способ сделать небольшой токарный станок из материалов и оборудования, которые, вероятно, уже есть у вас дома.

4. Самодельный токарный станок старшеклассника

Вот пример, который посрамит многих любителей DIY. Это большой мощный токарный станок по дереву, сделанный старшеклассником из кусков металлолома и другого хлама, валяющегося у него дома.

Как он объясняет во введении, после того, как вы купили различное оборудование, которое вам нужно, например, патроны для токарных станков по дереву и подставки для токарных станков по дереву и т. д., многие токарные станки, сделанные своими руками, не станут намного дешевле. чем некоторые из токарных станков, которые вы можете купить. Вместо этого автор этого поста решил сделать токарный станок, который не требовал бы фрезеровки или литья и не требовал бы покупки каких-либо дорогих компонентов.

Как он продолжает объяснять, этот план является скорее объяснением его мыслительных процессов, чем пошаговым руководством. Он надеется, что если кто-то еще захочет использовать его идеи, то таким образом будет легче адаптировать их к индивидуальным обстоятельствам и доступным материалам.

В общем, это явно очень впечатляющая личность, у которой впереди долгая карьера в сфере самоделок. Хорошая работа!

Щелкните здесь для получения подробной информации

5. Обучающее видео по токарному станку по дереву

Вот еще одно видео, которое мы нашли на YouTube, которое покажет вам все, что вам нужно знать, чтобы сделать высококачественный токарный станок из дерева. Нам нравится, как снято видео – все грамотно объяснено и наглядно показано. Темп видео также почти правильный, чтобы держать вас заинтересованным и сосредоточенным.

Что особенно хорошо в этом плане, так это то, что после измерения досок для раскроя вам не нужно измерять снова, потому что все подходит друг к другу. Это похоже на сборку плоской мебели, за исключением того, что вы все сделали сами.

Когда вы дойдете до видео, вы увидите, что это еще один токарный станок с дрелью, что делает его недорогим в сборке, поскольку вам не нужно покупать дорогой двигатель для его работы. Затем он также продолжает объяснять, как он улучшил дизайн, давая вам полезные советы, которые можно взять на вооружение, даже если вы не полностью следуете его дизайну.

Отличное видео и хорошо сделанный токарный станок. Нам понравилось это.

6. Токарный станок профессионального уровня с чертежами

Вот еще одно видео на YouTube, демонстрирующее, как собрать токарный станок в своей мастерской. Как видите, этому токарному станку требуется определенное количество специального оборудования, чтобы придать дереву нужную форму, но результаты получаются исключительными.

В видео нет разговоров — просто кто-то демонстрирует все, что нужно делать (слегка ускорено, чтобы не надоело смотреть!). Тем не менее, чертежи этого токарного станка также доступны для скачивания, так что, имея вместе чертежи и видео, вам будет легко следить за всем.

Если у вас есть доступ к необходимому оборудованию для резки дерева и вы обладаете необходимым опытом для выполнения работы, это план, который предоставит вам высококачественный токарный станок по дереву за небольшую часть цены, которую стоило бы купить его в магазин.

7. Простой мини-токарный станок

Вот еще одно найденное нами видео, которое должно дать вам еще несколько идей и немного вдохновения о том, как сделать токарный станок по дереву в домашних условиях. Для этого вам придется купить несколько деталей — например, двигатель. Но ничто из этого не должно стоить слишком дорого по сравнению с тем, что вам нужно будет заплатить за токарный станок, купленный в магазине.

Это еще одно видео без слов, но все очень четко продемонстрировано, поэтому за ним будет достаточно легко следить, если вы знаете, как ориентироваться в мастерской. Единственное, что мы можем сказать об этом видео, это то, что мы не уверены в выборе музыки…

8. Видео и схемы токарного станка по дереву

В этом видео вы увидите, как нарезать детали, чтобы построить собственный токарный станок из фанеры. Опять же, все наглядно продемонстрировано и легко отслеживается, а планы доступны на веб-сайте ниже.

Это еще одно видео, которое нам понравилось, и результаты нам тоже нравятся. В этом видео показано, как с помощью соответствующего оборудования и небольших ноу-хау своими руками вы можете построить высококачественный и эффективный токарный станок по дереву, не тратя целое состояние.

9. Экспериментальный токарный станок из обрезков

Хотя некоторые из приведенных выше видео могут противоречить духу истинного DIY в том смысле, что проекты слишком профессиональны, это видео — полная противоположность. Здесь у нас есть видео, демонстрирующее, как кто-то сделал экспериментальный токарный станок исключительно из обрезков, которые они нашли в своей мастерской.

Хорошо, возможно, это не те фрагменты, которые у вас дома охотно валяются, но практически все, что использовано в видео, — мусор. Конечно, это зависит от того, как вы относитесь к «сделай сам» и что это на самом деле означает, но многие люди одобрят то, как эти ребята спасают много старого лома и перерабатывают его во что-то совершенно новое.

Более того, в результате получился очень впечатляющий токарный станок, способный отлично выполнять свою работу. Посмотрите видео, чтобы убедиться в этом сами.

Вдохновляющие планы, видео и идеи

Когда мы зашли в Интернет, чтобы посмотреть, что делают другие люди, мы обнаружили, что есть много людей с большим творческим потенциалом и некоторыми серьезными навыками. Вы можете шаг за шагом скопировать один из этих станков или попробовать объединить идеи во что-то новое. Однако, что бы вы ни делали, есть множество вариантов, которые обойдутся намного дешевле, чем покупка дорогого токарного станка в магазине.

Не забудьте закрепить!

Токарный копировальный аппарат | Проект деревообработки

Собрав этот копировальный аппарат, вы удивитесь, насколько легко можно сделать копию любого токарного станка.

Когда дело доходит до изготовления одинаковых деталей на токарном станке, например, ножек для стола, сделать так, чтобы все они выглядели одинаково, может быть настоящей проблемой. Простая конструкция этого копировального аппарата избавляет от необходимости переворачивать копии. Он крепится к станине вашего токарного станка, обеспечивая платформу для шаблона и рабочую поверхность для держателя режущего инструмента. Это действительно простой процесс, который вы можете освоить в кратчайшие сроки.

ВЫБЕРИТЕ ПАКЕТ ПЛАНА

Единица
• Имперский ^{$9,95 Узнать больше}
• Метрика ^{$9,95 Узнать больше}
Уровень
• Стандарт ^{» tabindex=»0″/>}
• Премиум ^{Предварительный просмотр чертежей дизайнера +$6.00}

Что вы получаете:

• 5 печатных (цифровых) страниц пошаговых инструкций
• 16 полноцветных фотографий и иллюстраций
• Подробные проверенные советы и методики

Рекомендации по продукту

У нас пока нет ссылок на проектные материалы и оборудование для этого конкретного проекта, но вот некоторые другие продукты, которые могут вас заинтересовать. (Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.)

Биты Форстнера

Защита органов слуха

Зубила

Биты Brad Point

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ МГНОВЕННЫЙ ДОСТУП К

БЕСПЛАТНЫЕ ПЛАНЫ КУЗНЕЧИКОВ

Аналогичные чертежи столяров

---

Джиги и приспособления

Jig Journal: приспособление для шипа настольной пилы

С пятью деревянными брусками и зажимом вы можете безопасно делать вертикальные пропилы.
