Телевизионная антенна для дачи своими руками: как сделать
Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.
Содержание
1 Радиоэлектроника и телеэфир: просто о сложном
2 Тонкости изготовления телевизионных антенн
3 Частотнонезависимая антенна своими руками
4 Изготовление логопериодической телеантенны
5 Зигзагообразная антенна для дачи
5.
1 Варианты самостоятельного изготовления телевизионных антенн на фото
6 Самостоятельное изготовление антенны для дачи на видео
1 Варианты самостоятельного изготовления телевизионных антенн на фотоРадиоэлектроника и телеэфир: просто о сложном
Самодельная антенна из пивных банок с флюгером
Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.
В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.
Заводская дециметровая антенна
Но для этого придётся учесть несколько несложных нюансов:
- Коэффициенты направленного и защитного действия антенны не имеют определяющего значения, в отличие от её собственного коэффициента усиления. Это значит, что антенна, которая хорошо просматривает эфир, а не принимает лишь небольшую часть диапазона, даст некоторый запас мощности сигнала.
КНД телевизионной антенны
- Электрические параметры антенны должны сохранятся в естественном виде, а не приводиться к приемлемому путём инженерных ухищрений.
Простая телеантенна с вибратором, фидером и подставкой
- Чем более гладкой будет амлитудно-частотная характеристика антенны, тем чётче и сильнее будет сигнал.
АЧХ телевизионной антенны
Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:
- Всеволновая (частотнонезависимая)
Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.
Схема универсальной всеволновой телеантенны
- Логопериодическая диапазонная
Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу.
Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.
Направленная логопериодическая антенна
- Дециметровая зигзагообразная
Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.
ДМВ зигзагообразная антенна для дачи
Тонкости изготовления телевизионных антенн
Самодельная спиральная антенна»
Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.
Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.
Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.
Коаксиальный (антенный) кабель
Для изготовления антенны и её кабельного подключения желательно использовать:
Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.
Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.
Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.
Заводской антенный усилитель
В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.
Частотнонезависимая антенна своими рукамиВсеволновая антенна из пивных банок
Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.
Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами.
Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.
Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:
- антенный кабель;
- несколько жестяных банок;
- саморезы;
- штекер;
- изолента;
- отвёртка;
- деревянная рейка;
- медная проволока.
Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.
Оптимальное расположение элементов ЧНЗ-антенны
В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.
Схема простейшей всеволновой антенны
Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.
Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.
Схема веерной антенны
Изготовление логопериодической телеантенны
Логопериодиечская телеантенна
Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.
Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:
- Начало расчёта длины диполей выполняется со второго по длине.
- Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
Параметры ЛП-антенны
Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.
Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.
Самодельная ЛП-антенна
Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.
Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.
При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.
Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».
Схема антенны «Дельта»
Зигзагообразная антенна для дачи
Зигзагообразная антенна с рефлектором
Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.
Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.
Конструкция зигзагообразной антенны состоит из следующих элементов:
- штанга;
- полотно проволочное;
- металлические пластины для крепления полотна;
- поперечные рейки;
- диэлектрические пластины и прокладки;
- крепёжная плата;
- фидерная линия;
- пластина питания.
Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.
Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.
Конструктивная схема сборки z-антенны
К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.
Варианты самостоятельного изготовления телевизионных антенн на фото

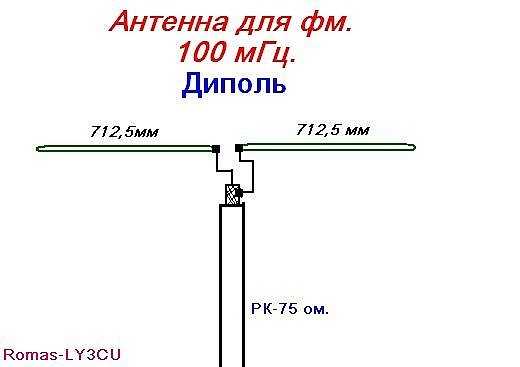

[wonderplugin_gridgallery id=»16″]
Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.
Самостоятельное изготовление антенны для дачи на видео
