Простейшая телевизионная антенна своими руками » Полезные самоделки


Простейшая самодельная телевизионная антенна, обеспечивающая надежный прием сигнала на расстоянии 20— 30 км от передающей станции. Она состоит из двух одинаковых по размерам металлических (дюраль, латунь, сталь) трубок, укрепленных на одной прямой на некотором расстоянии друг от друга.


Длина трубок, а значит, и общая длина вибратора зависит от частоты принимаемой телевизионной станции. А она может лежать в пределах примерно от 50 - до 230 МГц. Весь этот рабочий диапазон поделен на 12 каналов - они отмечены на ручке переключателя программ" телевизора. Так, для первого канала (самого «длинноволнового» - около 50 МГц) длина вибратора (расстояние между удаленными концами трубок) должна быть 271-276 см, для второго - 229-234 а далее соответственно - 177-179, 162-163, 147-150, 85, 80, 77, 75, 71, 69, 66 см. Поэтому, еще не начав строить антенну, узнайте, на каком канале ведет передачи местный телецентр или ретранслятор.





Итак, длину трубок определили. Диаметр их может быть 8-24 мм (чаще всего используют, трубки диаметром 16 мм). Один из концов каждой трубки расплющите и прикрепите трубки металлическими хомутиками к Держателю и? изоляционного материала (текстолит или гетинакс толщиной не менее 5 мм) так, чтобы между удаленными концами получилось требуемое расстояние, а расплющенные концы отстояли друг от друга на 60-70 мм. К расплющенным концам прикрепите с помощью винтов монтажные лепестки - они будут служить своеобразными выводами трубок. Лучше, конечно, приварить лепестки к концам трубок, чтобы контакт был надежнее.





Держатель с трубками установите. на мачте, которая в дальнейшем будет установлена на крыше. Теперь к антенне нужно подсоединить снижение из коаксиального кабеля РК-1, РК-3, РК-4 или другого с волновым сопротивлением 75 Ом. Но подпаивать проводники кабеля непосредственно к выводам трубок нельзя. Между кабелем снижения и антенной устанавливают согласующее устройство, представляющее собой петлю из двух отрезков такого же коаксиального кабеля. Длина отрезков зависит от принимаемого телевизионного канала.



Для первого канала размер должен равняться 286 см, а 12 - 95 см, для последующих каналов - соответственно 242 и 80, 187 и 62, 170 и 57, 166 и 52, 84 и 28, 80 и 27, 77 и 26, 74 и 25, 71 и 24, 68 и 23, 66 и 22 см.

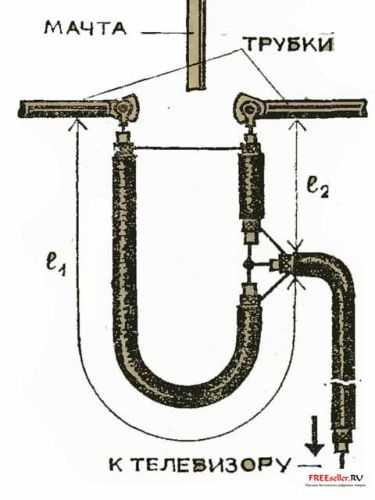

Подключение согласующего устройства показано на рисунке 2. Центральные жилы кабеля и отрезков подпаивают непосредственно к выводам трубок и Друг к другу, а металлические оплетки соединяют отрезками медного провода без изоляции. Пайка должна быть прочной и надежной, а места паек защищены изоляционной лентой.



Согласующую петлю и кабель снижения прикрепляют к мачте. Длина кабеля снижения должна быть достаточной для подключения к телевизору после установки антенны на крыше. На конце кабеля устанавливают разъем, который подключается в гнездо телевизора.



Антенну укрепляют оттяжками так, чтобы она стояла прочно, а вибратор находился на расстоянии не менее 2 м от крыши.



Чтобы получить от антенны максимально мощный сигнал, ее нужно ориентировать возможно точнее на телецентр (или на антенну ретранслятора). Эту работу лучше проводить вдвоем или даже втроем. Один медленно поворачивает антенну вокруг оси, а другой, наблюдая за экраном телевизора, сообщает ему об изменении контрастности и качества изображения. Антенну устанавливают и закрепляют в таком положении, чтобы контрастность была наибольшей и на изображении отсутствовала многоконтурность (результат приема сигнала, отраженного от близлежащих строений) .

Б.Иванов

Категория: Радиолюбителю / Самодельные антенны

www.freeseller.ru

Простейшая телевизионная антенна своими руками

На сегодняшний день большой выбор различных антенн для телевизора, всегда имеется возможность приобрести именно то, что требуется. Но бывают такие случаи, когда подобное устройство необходимо очень срочно, к примеру, после грозы либо на даче, а до магазина еще дойти нужно.

Тогда на помощь приходят умелые руки, смекалка и некоторое количество исходного материала. С целью просмотра телепередач лучше телевизор подключать к антенне спутникового телевидения. В городе альтернативой считается кабельное телевидение.

Бывают случаи, когда невозможно оплатить услуги, которые вполне можно получить и бесплатно, только в худшем качестве, а также меньшем объеме. Реализация такого желания возможна при подключении телевизора к индивидуальной антенне.

Изготовление в домашних условиях

Рекомендуем просмотреть данное видео, в котором вам покажут как можно сделать простую комнатную ТВ антенну, своими руками.

В качестве примера, попробуем изготовить автомобильную ТВ антенну своими руками. Сложность заключается в том, что корпус автомобиля постоянно находится в движении.

Задачей является сделать автомобильную антенну таковой, чтобы она:

  • не вызывала нареканий сотрудников ГИБДД из-за доработки корпуса;
  • могла стать прямо в салоне;
  • обеспечила надежный прием на частоте радиосвязи;
  • имела высокий КПД.

Итак, можно использовать рамочную конструкцию, прокладываемую под уплотнителем заднего стекла автомобиля. Естественно, она немного заужена кверху и имеет не совсем те размеры, которые нужны, поэтому в центре располагается конденсатор, которым осуществляется настройка антенны в резонанс на требуемом канале.

Кабель припаивается с той стороны, где провод обрезан. С противоположной стороны разрыв не допустим.

Подключение антенны происходит через разъем, используемый связным оборудованием. Кабель должен иметь небольшую длину, его нужно брать по возможности меньше. Если возможно оборудование поставить у заднего стекла, то так и нужно сделать.

Самая простая ДМВ модель

Для начала необходимо сделать четвертьволновый вибратор из коаксиального кабеля. Для этого находится частота приема. Сопротивление четвертьволнового вибратора приближается к 40 Ом. Это учитывается при согласовании или просто втыкается в ресивер цифрового телевидения, предварительно приделав f-разъем либо другой нужный коннектор.

Зачищается лишь внешняя оболочка и экран. Четвертьволновый вибратор располагается горизонтально для наилучшего приема. Эта конструкция проста в изготовлении и под силу даже школьнику.

Это наиболее простая ДМВ антенна, которая производится своими руками. Не стоит ожидать от нее больших подвигов и не нужно устанавливать такую на крышу. Это устройство не наружного применения, но оно способно усиливать прием на обычный ресивер.

При отсутствии времени долго что-либо мастерить,  стоит попробовать именно этот простой способ.

Комнатный тип

Из этого видео, вы узнаете, как сделать простейшую ДМВ антенну, своими руками. Приятного просмотра, мотайте себе на ус!

Если вы живете далеко от телевизионной вышки, то комнатная телевизионная антенна вполне подойдет для приема телевизионного сигнала. Конструкция данного типа проста и для изготовления не потребует специальных знаний.

Для изготовления такого варианта улавливателя сигнала потребуется 70 см медного провода (диаметр 2-3 мм), двухсторонний стеклотекстолит, коаксиальный телевизионный кабель (1,5 м) и F-штекер.

Необходимо подобрать отрезок провода из меди диаметром 2-3 мм и длиной 70 см. Здесь хорошо подойдет одножильный провод из меди для прокладки электропроводки.

При наличии нескольких проводников в кабеле требуется аккуратно отрезать один проводник вдоль канавки, стараясь не принести вреда изоляции. Для работы антенны изоляция не нужна, оставляется лишь для эстетического вида. Подходит и алюминиевый провод, но к контактам платы он присоединяется при помощи резьбового соединения.

Стоит обратить внимание, что гайка не должна прикасаться к экранирующей фольги трансформатора, в противном случае требуется проложить изолирующую шайбу либо подрезать фольгу. При использовании провода без изоляции, можно надеть на него для красоты хлорвиниловую трубку.

Затем провод следует согнуть в кольцо, диаметр которого приблизительно 220 мм. В этом случае высокой точности не потребуется. Для этого подойдет оправка в виде ведра от краски либо другая круглая емкость примерного размера.

При наличии кольца для антенны можно приступать к производству печатной платы трансформатора. Делается она из стеклотекстолита либо гетинакса фольгированного с 2-х сторон.

Пример комнатной ТВ антенны

Если невозможно сделать химическим способом печатную плату, то можно сделать ее и механическим.

С этой целью требуется удалить лишние участки фольги, оставить только контактные площадки, токоведущие дорожки выложить из провода медного диаметром 0,3-0,5 мм, приклеить его к плате.

Для эстетического вида и повышения механической антенной прочности трансформатор помещается коробку из пластмассы или металла, в которой выполняются отверстия, предназначенные для кольца, а также антенного кабеля.

После приготовления всех деталей антенны можно приступить к сборке устройства.Для этого заводятся в коробку концы кольца и загибаются на расстоянии 3 мм под прямым углом.

Далее концы вставляют в печатную плату антенного трансформатора и запаиваются припоем при помощи паяльника. Плату антенны нужно провернуть ко дну коробки и закрепить при помощи винта и гайки.

Далее в отверстие коробки продевается телевизионный кабель. На один его конец устанавливается предварительно телевизионный F-разъем, а второй разделывается и его концы распаиваются на печатную плату антенны. Затем центральную жилу кабеля припаивают к правому концу кольца, а экранирующую оплетку к фольге платы.

Припаивать или крепить кабель для надежности требуется в следующем порядке. Важно помнить о том, что сначала припаивают экранирующую обмотку и хорошо тянут за кабель для выбора слабины, и только затем припаивается центральная жила.

В результате этого при передвижении антенны, а также натягивания кабеля не оборвется центральная жила. Если экран у кабеля произведен из алюминиевой фольги, он прижимается к фольге платы при помощи металлического хомута, который одет на винт и закреплен гайкой.

Осталось лишь закрыть коробку крышкой. Как результат, телевизионная комнатная антенна полностью готова для приема сигнала ТВ. Требуется вставить разъем в телевизор, настроить каналы на желаемые программы.

Для качества изображения с минимальными шумами, требуется перемещать антенну по помещению для поиска места с оптимальной величиной телевизионного сигнала.

Парогенератор Кёрхер, отзывы, цена, а так же принцип работы, описаны в полном объёме на нашем сайте!

Здесь, находится большое количество полезной информации о встраиваемой электрической стеклокерамической плите.

Только у нас, можно узнать из этой статьи, сколько стоят настольные посудомоечные машины.

Советы по изготовлению своими руками

Если вы желаете сделать антенну для телевизора своими руками в домашних условиях, следует учесть тот факт, что на сегодняшний день существует 2 совершенно элементарных метода. Вам потребуется обычная проволока. Обратите внимание на тот факт, что алюминиевую брать не рекомендуется, поскольку она подвержена быстрому окислению.

Для таких целей замечательно подходит проволока медная или из латуни. Поверхность проволоки нужно зачистить с 2-х концов от изоляционного материала, затем один конец прикрепить к батарее либо трубе, а противоположный вставить в телевизионный разъем.

Вы сразу заметите, что появился сигнал, поскольку труба проходит через большую часть дома и выходит вверх. Она считается усилителем нужных частот. Такой способ позволяет «поймать» около 5 каналов.

Второй вариант доступен лишь тем людям, у которых есть балкон. В этом случае потребуется такая же проволока, только длиннее, для соединения телевизора и зоны балкона.

Проволока зачищается с обеих сторон, один конец подключается к телевизору в кабельном гнезде, а второй наматывается к натянутым струнам, на которые вешается белье. Такой метод не просто помогает добавить каналы, но еще и делает качество изображения выше.

tehnosektor.ru

активные, наружные, эфирные, видео-инструкция как сделать своими руками, фото

В отдаленных районах города, где расположены дачные участки, многие жильцы сталкиваются с проблемой отсутствия связи, что делает невозможным звонки по телефону и просмотр телевизора. Если с мобильной связью вопрос был решен благодаря выпуску современных мобильных устройств, которые обладают мощными скрытыми антеннами, то с приемом сигнала для телевизора все намного сложнее.

Стоит отметить, что не стоит сразу бежать в ближайший салон и приобретать мощную спутниковую антенну, к решению проблемы можно подойти творчески, изготовив антенну своими руками.  Если на даче телевизор принимает один–два канала, то вам просто необходимо усилить сигнал, для чего можно использовать подручные материалы.

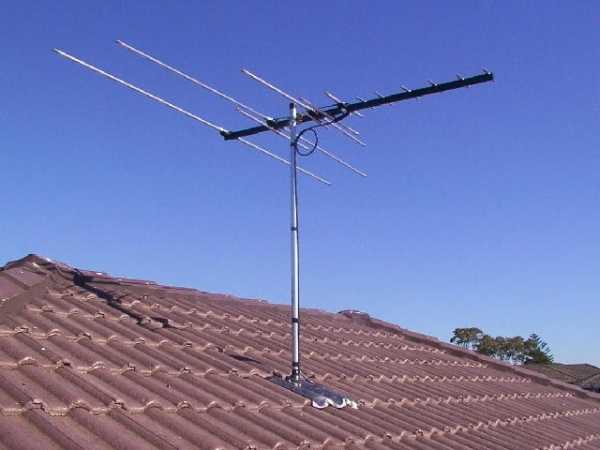

На фото – телевизионная антенна

Создание антенны своими руками

Телевизионная антенна для дачи своими руками подразумевает использование определенных элементов и материалов:

  • Проволока. Этот элемент является качественным проводником. Прежде чем начинать, необходимо провести расчет: 1.5 – 2 метра на антенну, затем 5-6 метров на расстояние от будущего приемника сигнала до телевизора. Диаметр проволоки выбирается около 2 мм.
  • Внешняя часть антенны изготавливается из специально подготовленной проволоки. Длина такой заготовки составляет 1 – 5 метра, далее она просто заворачивается в кольцо, его диаметр должен находиться в пределах от 0.35 до 0.45 метра.
  • Внутренняя часть приемника сигнала представляет собой второе кольцо, диаметр которого ориентировочно в два раза меньше первого, что составляет приблизительно 180 мм.
  • Именно эта пара готовых колец составит основу будущей антенны, они должны быть надежно закреплены на небольшом куске фанеры. Если фанера под рукой отсутствует, то можно использовать любую подходящую по габаритам деревяшку.

Самодельная антенна для телевизора

Совет! Дерево не должно перекрывать данные кольца, при этом фанера не должна болтаться. Это необходимо для того, чтобы добиться четкой фиксации приемника на крыше дачного дома.

  • Далее инструкция гласит: готовую конструкцию нужно кольцами выставить в направлении источника телевизионного сигнала. Естественно, что усиленный сигнал будет идти со стороны города. На этом этапе приемник сигнала должен поворачиваться в разные стороны, чтобы добиться максимального положительного эффекта.

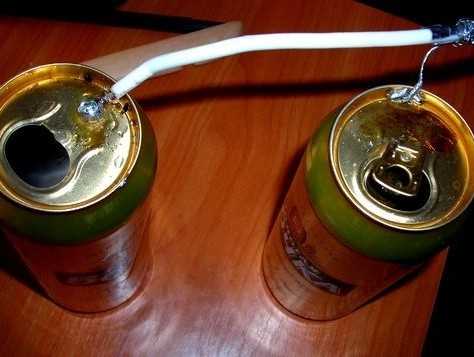

Приемник телевизионного сигнала из пивных банок

Телевизионная антенна на дачу может быть сделана даже из таких предметов, как пивные банки. Для этих целей используются старые жестяные банки. Самое главное, что такая конструкция в своих характеристиках не уступит магазинным новшествам, за которые вы заплатите большие деньги.

Чтобы смастерить такое чудо, необходимо использовать пару жестяных банок объемом в пол литра.

Также пригодятся:

  • Канифоль.
  • Олово.
  • Изолента.
  • Строительный скотч.
  • Вешалка для одежды из пластика.
  • Телевизионный кабель, длиной 5-6 метров (он должен быть обязательно новым).

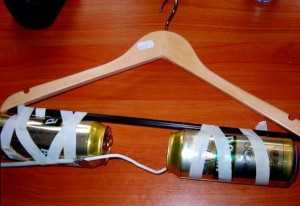

Антенна из пивных банок

Чтобы смастерить эфирные приемники телевизионного сигнала, необходимо выполнить следующую последовательность технологических операций:

  • К первой банке аккуратно припаивается телевизионный кабель (оплетка очищается на 15 – 20 мм), к другой банке – центральная жила этого же кабеля. Все проводники тщательно изолируются с применением изоленты.
  • Банки крепятся к нижней части пластиковой вешалки.
  • К одной из сторон кабеля монтируется штекер, который напрямую подключается к телевизору.

Выполняя такие несложные операции, можно делать активные приемники сигнала.

Изготовление антенны из жестяных банок

Если говорить о технических характеристиках данного изобретения, то диапазон у него “метровый”. Если в классическом варианте вам необходимо разворачивать антенну в поисках более сильного сигнала, то в случае с жестяными банками необходимо работать с расстоянием между ними. Сам приемник должен размещаться на балконе или возле окна.

Самодельная спутниковая антенна

Самостоятельно можно сделать не только обычный приемник телевизионного сигнала, при наличии определенных материалов и навыков у вас легко может получиться настоящий мини-спутник приема сигнала.

Наружные, то есть спутниковые антенны оптимально устанавливать на расстоянии до 35 – 40 км от телевизионной вышки. Если на даче есть высокое строение, то задача заметно упрощается.

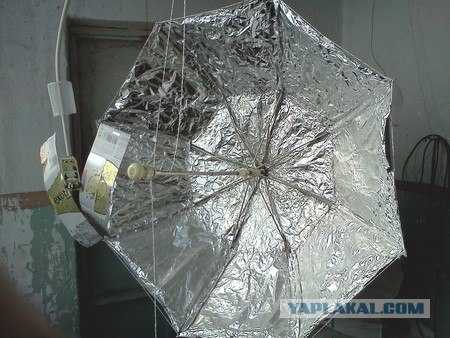

Спутниковая антенна своими руками

Для реализации задуманного проекта понадобятся следующие материалы:

  • Ненужный зонт большого диаметра;
  • Фольга;
  • Кабель для приемника сигнала, выполненный из меди;
  • Пустая жестяная банка;
  • Усилитель сигнала с действующим блоком питания.

Ход работ состоит из следующих основных операций:

  • Вначале обмеряется антенная решетка. Для этого измеряется длина между спицами зонта, также учитывается высота нужного сегмента и угол, под которым они крепятся.
  • Все полученные размеры переносятся на фольгу, из которой вырезаются детали, идеально подходящие к треугольному сектору зонта.
  • К ткани зонта эти детали пришиваются при помощи капроновых ниток. Внутренняя часть зонта должна быть покрыта фольгой.
  • В фокусе антенной решетки должен устанавливаться приемник сигнала. Такой усилитель может быть приобретен в магазине или сделан самостоятельно своими руками. Для этого снимается из кабеля 4 см наружной обмотки, подрезается экран, защищающий от помех. Оставляется одна жила, которая будет отвечать за передачу сигнала.
  • Из жестяной пивной банки вырезается овал, в его центре делается дырка, в нее продевается жила и припаивается контакт.
  • Место соединения надежно залепливается пластилином, это предотвратит появление ржавчины и окисление металла.
  • К ручке зонтика крепится приемник, в качестве крепежа можно использовать скотч. Кабель приматывается с припуском в 10 см, это позволит при необходимости выполнять регулировку всей конструкции.

Совет! Очень важно, чтобы приемник не соприкасался с металлом на ручке зонта, иначе это может привести к появлению помех. В месте соприкосновения рекомендуется прилепить пластилин или другой изоляционный материал.

  • Блок питания помещается рядом с телевизором, так как питание усилителя проходит через сам кабель.
  • Теперь осталось надежно закрепить антенну и правильно направить ее на телевизионную вышку, настроив каналы. Для этого потребуется поворачивать ее в разные стороны.

Популярные дачные дома из блок контейнеров позволяют реализовать все описанные выше методы создания самодельной антенны.

Самый простой способ реализации приемника телевизионного сигнала

Если в дачном доме есть балкон, то можно реализовать самый простой способ усиления телевизионного сигнала. Вам потребуется металлическая проволока, которая должна просто соединить зону балкона и телевизор на даче.

Проволока зачищается с двух сторон, один из концов крепится к телевизору в кабельном гнезде, а второй должен быть надежно примотан к натянутым струнам, на которые обычно вешается белье. Этот метод позволит не только увеличить количество каналов, но и улучшит качество изображения. Цена реализации данного метода доступна каждому.

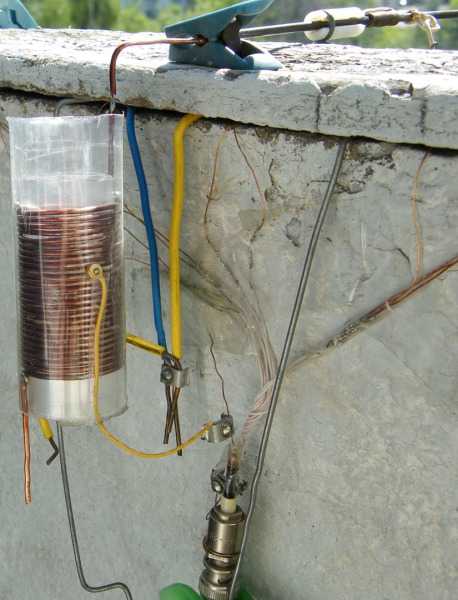

Антенна своими руками на балконе

Вывод

Антенна на даче – очень важный элемент, который может быть создан своими руками, главное иметь весь необходимый материал и инструмент. Не забывайте о постоянном энергоснабжении дома, поэтому идеальным вариантом может стать аренда дизель генератора для дачи (см.также статью «Современные печи-камины для дачи: особенности конструкции, достоинства и недостатки»).

Дизельный генератор

В представленном видео в этой статье Вы найдете дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

Отличная статья 0

9dach.ru

Антенна для телевизора на дачу своими руками

Счастливым обладателям загородного дома или дачи не раз приходилось сталкиваться с проблемой: в отдаленных от города районах просто нет связи, чтобы можно было воспользоваться мобильным телефоном или посмотреть телевизор. Если современные мобильные телефоны уже оснащены мощными скрытыми антеннами для приема сигнала, то с сигналом для просмотра телевизора сложнее. Единственное решение – это внешняя антенна. Причем не обязательно бежать в магазин покупать дорогую аппаратуру – антенну для дачи (по сигналу GSM) можно легко сделать своими руками!

Антена для дачи своими руками

Если на вашей даче уже есть слабый сигнал и ваш телевизор слабо ловит 1-2 канала, то улучшить качество приема можно за считанные минуты. Для начала следует понять, что станции, направляющие сигнал находятся на удаленном от вашей дачи расстоянии. И ваш телевизор сейчас принимает случайный сигнал, который не был направлен конкретному приемнику. Для того, чтобы сигнал стал качественнее, необходима антенна (приемник), которая передаст сигнал непосредственно телевизору.

Антенну можно сделать как из старой антенны, так и из совершенно непригодных на первый взгляд вещей – подручных материалов.

В первом варианте рассмотрим, как сделать классическую антенну для дачи своими руками

1) Проволока. Качественный проводник должен выбираться вами из расчета: 1,5-2 метра на антенну, 5-6 метров (в зависимости от вашего интерьера) на расстояние от антенны до телевизора. Предположим, что вы выбрали проволоку, диаметр которой 1,5 мм.

2) Внешняя часть антенны. Делается из подготовленной проволоки. 1-1,5 метра нужно закрутить в кольцо, диаметр которого составит от 356 мм. до 450 мм.

3) Внутренняя часть антенны. Необходимо из проволоки сделать второе кольцо, соответственно меньшего размера, чем первое (около 180 мм).

4) Готовые кольца – это основа будущей антенны — нужно закрепить на небольшом куске фанеры. Вместо фанеры вы можете использовать любую подходящую деревяшку. Дерево не должно перекрывать кольца и при этом не должно болтаться, чтобы вся антенна была четко зафиксирована на крыше.

5) Готовую конструкцию необходимо кольцами направить в направлении источника сигнала. Без сомнения сигнал будет сильным в стороне города. На данном этапе попросите помощи: антенну нужно поворачивать в разные стороны и проверять, где сигнал будет лучше. После того, как вы найдете лучший вариант, ваша антенна окончательно готова!

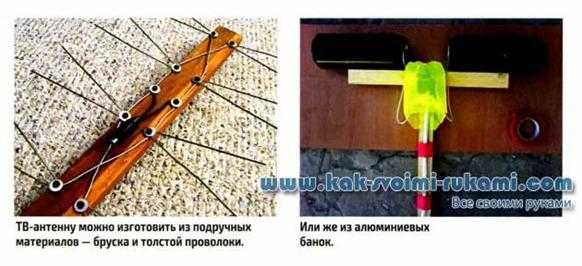

Делаем антенну из пивных банок

Есть множество способов сделать простую и качественную (для качественного сигнала) телевизионную антенну для дачи. Мы рассмотрели способ создания «классической» антенны, однако есть и нестандартные решения. Например, можно быстро сделать антенну из старых жестяных банок (из-под кока-колы или пива). Такая антенна по характеристикам ничуть нее уступает магазинным новшествам, плюс поможет хозяину дачи сэкономить деньги.

Для создания антенны понадобиться пара жестяных банки объемом 0,5 литра, канифоль, олово, немного изоленты, простой скотч, вешалка для одежды (обязательно пластиковая!) и 5-6 метров телевизионного кабеля (который, кстати, не обязательно должен быть новым!).

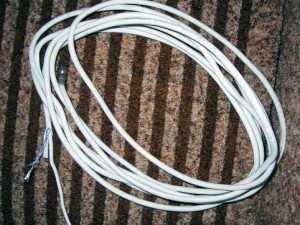

Кабель для телевизионной антенны

  1. К первой банке нужно припаять TV кабель (оплетку, очищенную на 15-20 мм), а к другой – центральную жилу (того де кабеля). Проще будет обмакнуть паяльник в олово и в канифоль, а потом уже лудить провод. Проводники следует изолировать изолентой!
  2. Банки закрепить на вешалке, к ее нижней части.
  3. Подсоединяем к одной стороне кабеля штекер
  4. Подключаем штекер к телевизору. Антенна готова!

Такая антенна может ловить и диапазон «метровый», если вы используете банки объемом не 0,5 литра, а 1,0 литр. Если в первом случае необходимо было поворачивать антенну, чтобы «поймать» хороший сигнал, то в случае с жестяными банками следует изменять расстояние между ними (банками) на вешалке. Саму антенну расположите возле окна или балкона.

Таким образом, существует масса способов, как сделать антенну для дачи своими руками и обеспечить себе и близким приятный просмотр телевизионных программ на свежем воздухе. Антенны «самоделки» ничуть не уступают магазинным и могут стать 100%-ым их заменителем (тем более сделать новую антенну будет проще и дешевле, чем покупать магазинную в случае поломки)!

stroyvopros.net

Как сделать антенну на даче: варианты

Оглавление:
Как сделать антенну на даче: пивные банки вам в помощь
Телевизионная антенна для дачи своими руками: проволочные варианты

Телевизор – с одной стороны вещь практически бесполезная, а с другой, современный человек без него уже жить не может. Это и новости, и развлечение, и просто фильмы для удовольствия. На даче всех этих удовольствий мы лишены – кто-то рад этому, оказавшись вдали от благ цивилизации, а кто-то лихорадочно ищет выход и уже даже привез в свое загородное имение старенький телевизор. Но вот незадача – работать он без такого простого устройства, как телевизионная антенна, не будет. Однозначно ее придется либо приобрести в магазине, либо изготовить своими руками. Именно о последнем варианте мы и поговорим в данной статье, в которой вместе с сайтом moyadacha.org разберемся с вопросом, как сделать антенну на даче самостоятельно? Мы рассмотрим различные варианты изготовления этого устройства, а вы уже выберете для себя наиболее подходящий.

Как установить антенну на даче своими руками фото

Как сделать антенну на даче: пивные банки вам в помощь

Самодельную антенну для дачи из пивных банок можно отнести к классике – это самое простое в изготовлении устройство данного типа, собрать которое при желании сможет практически любой человек. Вариант, как говорится, дешево и сердито – для того, чтобы сделать такую антенну, понадобится немного: пара жестяных банок из-под пива или какого-либо безалкогольного напитка, антенный кабель, штекер для подключения его к телевизору, пара небольших саморезов и основание для крепления банок. Из всего вышеперечисленного приобрести нужно будет только штекер и кабель, которые обойдутся вам в сущие копейки.

Телевизионная антенна для дачи своими руками фото

Если говорить конкретно о процессе изготовления подобных антенн для дачи, то описать его можно в виде следующей последовательности.

  1. Для начала подготавливаем банки. Со стороны дна, ближе к краям банки (в этом месте металл немного толще), зачищаем наждачной бумагой небольшие участки. Чтобы контакт провода с банкой был качественный, с последней нужно снять декоративное покрытие.
  2. Теперь берем антенный провод и зачищаем один из его концов – нужно разделить внутреннюю жилу кабеля и его оплетку, после чего на двух частях кабеля сделать маленькие петельки, в которые должен пройти купленный вами саморез. Лучше приобрести так называемые тексы, которые применяются для соединения гипсокартонных профилей. В идеале концы антенного кабеля, оформленные колечками, нужно залудить оловом – понадобится паяльник, но можно обойтись и без него.
  3. Теперь берем отвертку или шуруповерт и прямиком через колечки провода загоняем саморезы в банку, в те места, которые вы подготовили наждачной бумагой.
  4. Самое время позаботиться о надежном креплении самих банок. Закрепить их можно практически на чем угодно – подойдет старая деревянная швабра, такая же деревянная вешалка для одежды. Крепление можно изготовить и просто из брусков – в общем, из всего того, что является диэлектриком. Металл здесь не подойдет.
  5. И последний этап решения вопроса, как делается антенна для дачи своими руками из пивных банок, это установка штекера для телевизора. Проще всего монтируются на кабель накручивающиеся штекеры – понадобится только правильно зачистить кабель и навинтить сам штекер.

О том, как сделать антенну для дачи своими руками из пивных банок, можно посмотреть в этом видео.

В принципе, это все. Антенну можно подключать и наслаждаться просмотром программ телевидения. Если прием вдруг окажется слабым, то параллельно к уже сделанной антенне можно подсоединить еще несколько подобных баночных антенн. В большинстве случаев на способность принимать сигналы влияет еще и место расположения антенны – с изготовленной вещью придется попутешествовать по домику, вылезти на чердак, подняться на крышу. В общем, найти для нее подходящее место, в котором она будет справляться с поставленными задачами на все сто процентов. Именно поэтому следует позаботиться о нужной длине кабеля заранее.

Телевизионная антенна для дачи своими руками: проволочные варианты

Проволочных антенн для телевизора на даче существует великое множество, и всем им даже придумали свои персональные названия, которые, по большому счету, никому не нужны. По сути, такая антенна представляет собой хитросплетение проволоки, которая и принимает радиосигнал – здесь очень важна форма этого плетения. От того, как вы изогнете проволоку, в полной мере зависит качество приема – сами понимаете, что изогнуть ее можно различными способами.

Антенна для телевизора на дачу своими руками фото

Ознакомимся подробнее с наиболее распространенными вариантами проволочных антенн для телевизора на дачу своими руками.

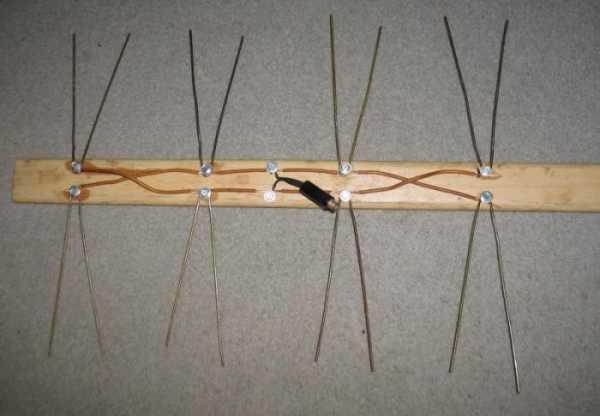

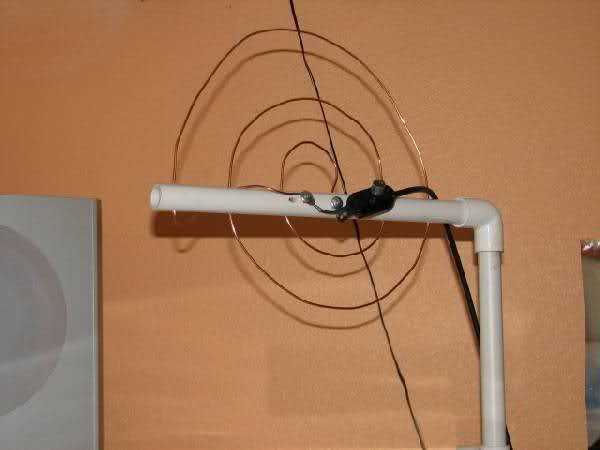

  1. Классическая проволочная антенна. Она представляет собой деревянную или пластиковую рейку, от которой во все стороны торчат проволоки. Те, что торчат влево, подсоединяются к одной жиле антенного кабеля, а те, что вправо, к другой. В большинстве случаев их даже изготавливают не в виде отдельно торчащих проволок, а в образе двух единых контуров, изогнутых зигзагом. Самый простой вариант такой антенны делается следующим образом – на обычную доску прикручивается согнутая под углом 90 градусов проволока. Концами от доски, так, чтобы место изгиба, одновременно являлось и местом крепления. Одна согнутая проволока направляется в одну сторону от доски, а другая, соответственно, в другую сторону. В местах крепления проволоки к доске подпаиваются концы кабеля и все! Таких контуров в антенне данного типа может быть много – чем их больше, тем лучше будет прием. Как правило, их делают не более четырех.

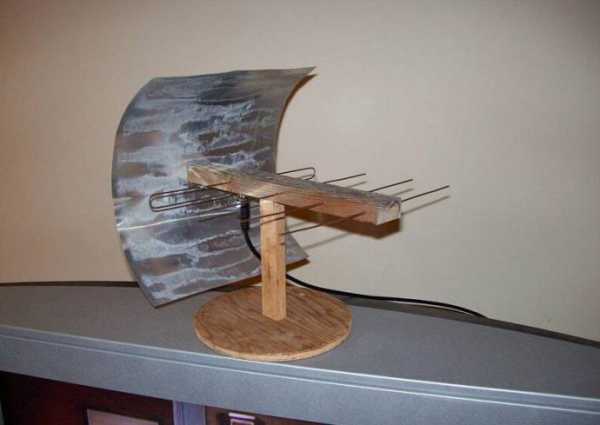

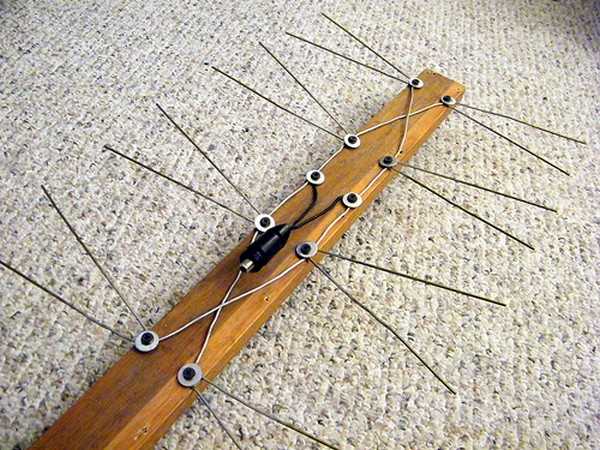

  2. Проволочные антенны с рефлектором. Единственное отличие этого варианта от предыдущего заключается в наличии у антенны рефлектора, который заменяет вторую группу проволочек, подключаемых к оплетке кабеля. Чтобы проще было понять, что такое рефлектор, скажем так, это тарелка на спутниковой антенне. Изготовить такую тарелку можно из различных вещей – это и защитная сетка от старого вентилятора, и алюминиевый тазик, и круглая нержавеющая мойка для кухни, и даже старый DVD-диск. Основным условием работоспособности антенны с рефлектором является отсутствие контакта между ним и проволокой, которую можно согнуть различными способами. Как и говорилось выше, то, как будет согнута проволока, полностью влияет на качество приема – в большинстве случаев проволоку выгибают в форме одной или двух ромбовидных рамок.

    Как сделать антенну на даче фото

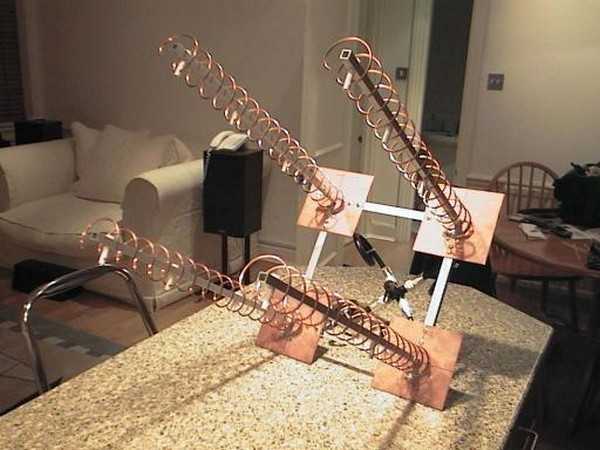

  3. Спиральная антенна. Это одна из разновидностей антенн с рефлектором – тарелка, от которой вперед уходит спиральная жила, по форме напоминающая пружину. Скрутить ее лучше всего из жесткой медной трубки небольшого диаметра – вообще медь является наилучшим материалом для изготовления антенн любого типа. На одной тарелке может быть размещено до четырех спиралей – между собой они соединяются параллельно.
  4. Антенна метелка. Тоже неплохой вариант, который получил свое название благодаря схожести с одноименным изделием, предназначенным для уборки. Вопрос, как установить такую антенну на даче своими руками, а вернее изготовить ее, решается сложнее всего, и виной всему ее конструктивные особенности. Не скажу, что совсем сложно, но повозиться с нею придется – понадобится чашечный изолятор и масса медных прутков, которые спаиваются воедино в виде веника и крепятся в изоляторе. В принципе просто, но спаять кучу проволоки в один пучок не так уж и легко.

    Самодельная антенна для дачи фото

Существуют и другие варианты решения вопроса, как сделать антенну для телевизора на даче, но все они являются следствием и вытекают из описанных выше вариантов. По большому счету, в качестве антенны могут даже послужить конструкции для сушки белья, единственное условие их хорошей работы – это натянутая проволока вместо бельевых веревок.

И в заключение темы несколько слов по поводу решения вопроса, как закрепить антенну на даче? Как правило, это совсем не проблема – в большинстве случаев используется небольшая мачта, установленная на крыше. Такая мачта должна предусматривать не только крепление антенны, но и крепление самой мачты к крыше дома – это либо пятка с отверстиями для винтов или саморезов, либо хомуты, если речь идет о монтаже мачты на стену.

В принципе, все. Как видите, вопрос, как сделать антенну на даче, отнюдь не является сложным, и решить его можно массой различных способов. Здесь самое главное – понять принцип работы подобных приспособления и тогда процесс их изготовления покажется вам даже увлекательным.

moyadacha.org

Антенна для дачи своими руками - где установить и из чего сделать | Своими руками

Телевизор на даче появляется, как правило, когда горожане покупают себе новый телевизор в квартиру.

И вот тут возникает вопрос: как наладить работу телевидения в условиях пригорода? Далеко не всякий человек, особенно в нынешнее кризисное время, может позволить себе установить дорогую спутниковую тарелку.

Работа классической модели телевещания невозможна без приемной антенны. В этой статье мы рассмотрим ее разновидности, которые можно сделать своими руками без особых затрат. Для начала следует пояснить, что существует два основных диапазона телевещания — метровое (MB/ VHF) и дециметровое (ДМВ/UHF). В разных регионах может быть, соответственно, представлен и разный ассортимент каналов. На метровых частотах сейчас вещают только центральные телеканалы.

Остальные работают на дециметровых частотах.

В соответствии с типом вещания существует две разновидности антенны, которые так и называются — метровые и дециметровые. Существует и гибридный, всеволновый вариант, который по сути представляет из себя метровую и дециметровую антенны, соединенные в одну. Впрочем метровые антенны отходят в прошлое, так как линейка вешания на них маленькая, да и развлекательные каналы по большей части базируются на дециметровых частотах.


Читайте также:  Усилитель GSM сигнала на даче для улучшения приема мобильных

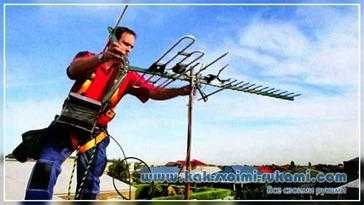

Место для установки антенны

Основные параметры выбора места для установки антенны — местоположение ближайшего ретранслятора (телевизионной вышки) и тип сигнала, который требуется поймать. Немаловажную роль играет и рельеф местности, на которой располагается дача. Если она находится в кольце холмов, будьте готовы к тому, что антенну придется поднимать как можно выше.

Мачты можно как купить, так и изготовить самостоятельно — в качестве эконом-варианта для этих целей частенько выбирают длинный деревянный брус, ошкуренный ствол молодого дерева, трубу небольшого диаметра или длинный металлический

уголок. Длина мачты варьируется в зависимости от условий рельефа и окружающих строений. Прикрепив антенну к мачте, необходимо направить ее в сторону ретранслятора. Кабель, идущий от антенны к телевизору, необходимо закрепить хомутами на мачте и пропустить внутрь дома. Как правило, для этого в оконной раме сверлят отверстие с наклоном вверх. Это предохраняет от попадания осадков внутрь помещения. Кабель при этом лучше оставить с небольшим припуском перед рамой, так как он подвержен температурным изменениям.

Основной вопрос, появляющийся после определения направления работы антенны — куда крепить мачту?

Самый удобный вариант — крепление на фронтоне здания. Но применять его надо осторожно, точно зная, что это позволяют делать внешняя отделка и материал стен. Если у вас — газобетон или сайдинговая обшивка, лучше таким образом мачту не крепить. В подобных случаях мачту крепят параллельно стене на штангу, которая в свою очередь держится на стропилах или на растяжках. Иногда люди прибегают к другому методу, крепя антенну на высоком дереве. Если в доме имеется дымоход, антенну можно закрепить на трубе.

Изготовить дециметровую антенну самостоятельно — не сложно. Но надо понимать, что в тех случаях, когда ретранслятор расположен далеко, у самодельной антенны будет довольно слабый и «грязный» сигнал. Для устранения помех желательно на протяжении кабеля от антенны к телевизору (чем ближе к антенне, тем лучше) поставить простенький усилитель, который можно найти в любом радиомагазине.

Типы антенн

В первую очередь» несмотря на свои относительно невысокие характеристики приема сигнала, большое распространение имеет всеволновая, или, как ее еще называют, частотнонезависимая антенна.

Ее основа — металлическая рамка. Приемниками в такой антенне могут выступить жестяные банки. Нельзя сказать, что подобная антенна мощная, но невозможно и не признать ее бесспорные плюсы — дешевизну и простоту в изготовлении.

Ничего сложного здесь нет: банки крепят на палку, в них вкручивают саморезы, концы антенного кабеля зачищают и накручивают на эти саморезы. Чтобы довести такую антенну до ума, мастера рекомендуют некоторое количество экспериментальных подключений с целью выверки расстояния между банками.

Рядов банок может быть несколько — это тоже усилит сигнал. Учтите, что при установке на улице такая конструкция, будучи довольно легкой, может быть подвержена повреждениям из-за ветра.

Также можно сделать простенькую круглую телевизионную дециметровую антенну. Единственное, что для этого потребуется приобрести, — это антенный коаксиальный кабель РК75. Около полуметра этого кабеля пойдет на кольцо, приблизительно 17 сантиметров — на петлю. Необходимо из куска кабеля свернуть кольцо, а в месте разрыва кольца скрепить его с петлей и соединить с основным кабелем, идущим к телевизору.

Для надежности конструкцию можно закрепить на любом подходящем листовом материале при помощи хомутиков из проволоки. Такая антенна, несмотря на свой неказистый внешний вид, способна работать не хуже покупной.

Популярен еще один вариант — антенна, изготовленная из проволоки. Самый популярный и одновременно с этим простой способ выглядит так: в рейку вкручивают саморезы с шайбами, через них продевают согнутые куски проволоки так, чтобы место изгиба оказалось под шайбой, туда же наживляется подведенный кабель (одна жила пойдет по одной стороне, вторая — по другой), после чего саморезы закручивают. Обычно их делают не более 4 пар, но «кашу маслом не испортишь» — делать можно сколько угодно.


Читайте также:  Электропроводка на даче своими руками – схемы и фото


ПРОСТЫЕ ПРАВИЛА ИЗГОТОВЛЕНИЯ АНТЕННЫ СВОИМИ РУКАМИ

  1. Не рекомендуется использовать алюминиевую проволоку, которая при плохих погодных условиях склонна к окислению и потере электропроводности.
  2. Все материалы должны поддаваться пайке. К примеру, стандартный коаксиальный кабель, изготовленный из недорогих сплавов, по сравнению с медью имеет невысокие свойства своей годности к пайке.
  3. В процессе работы обратите внимание на качество изоляции всех контактов – учитывая, что антенну в подавляющем большинстве случаев все-таки придется крепить на улице. Поэтому срок службы самодельной антенны при невнимательном подходе к таким важным вещам может быть гораздо меньшим, чем у антенны заводского производства.

И, соответственно, может оказаться наоборот, когда антенна, изготавливаемая для себя, качественно собранная из того, что было под рукой, прослужит гораздо дольше и эффективнее, чем дорогие ее аналоги, продающиеся в магазинах.

Цифровая антенна своими руками – видео

© Автор: Сергей Семёнов

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Подставка для вертикального хранения инструментов своими руками (+ чертежи) Вертикальное хранение инструментов в мастерской...
  • Вешалка для шланга с полочкой своими руками Как сделать полезную вешалку для...
  • Пирамида – этажерка для цветов своими руками (чертежи) Как сделать своими руками пирамиду...
  • Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими...
  • Оригинальный захват для штор в детской комнате своими руками Как сделать красивый, детский захват...
  • Полочка-конструктор своими руками Столки подставка из многослойной фанеры...
  • Распылитель для полива из бутылки своими руками Самодельный распылитель для шланга Идею сделать...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    ТВ-антенна своими руками - она на самом деле будет работать! :: SYL.ru

    Если вы проживаете в пригороде, проблемы с подключением кабельного телевидения – далеко не редкость. Может, к примеру, часто пропадать сигнал – от этого качество картинки портится. Но ситуацию всегда можно исправить, причём сделать это самостоятельно, даже телевизионный мастер не потребуется. ТВ-антенна, своими руками сделанная из подручных материалов – это не фантастика, а реальность, причём получится очень мощное устройство, способное без проблем принимать сигнал.

    Телевизионная «батарейная» конструкция

    Каким образом ТВ-антенна своими руками может быть изготовлена, если у вас даже нет представления об элементарных технических понятиях? Всё просто. Необходимо найти медную или латунную проволоку, вооружиться перочинным ножиком. Способ хорош для людей, проживающих в обычной городской многоэтажке. Проволока зачищается с каждого конца. Один из них следует примотать к батарее центрального отопления, другой – подсоединить к разъёму телевизора. Вот и всё – сигнал будет доходить без проблем сразу после такого подключения. Секрет прост: трубы располагаются по всему жилью – в том числе и около крыши, за счёт этого происходит усиление сигнала, от пяти до семи каналов точно будет «ловиться».

    Антенна-сушилка

    ТВ-антенна своими руками может получиться и без использования батарей. Медная проволока всегда может быть примотана к балконной сушилке, точнее – к её металлическим струнам. Порядок действий в этом случае точно такой же, как и в примере выше. Данный приём не только увеличит число телевизионных каналов – улучшится также общее качество картинки.

    «Баночная» антенна

    Представляем вам ещё один вариант самодельной антенны, рассчитанный сугубо на ограниченный бюджет. Кстати, такой способ «ловить» ТВ известен давно. Требуется несколько банок из-под пива (или лимонада), телевизионный кабель или медная проволока и вешалка для одежды. Если есть паяльник – хорошо, он не помешает: конструкция выйдет более надёжной, сигнал будет гораздо качественнее.

    Банки от газированной воды или пива хорошо промываются, сушатся. Потом их тщательно закрепляют с двух концов вешалки. Такую работу можно выполнить изолентой или скотчем. Концы ТВ-кабеля зачищаются, два медных провода нужно высвободить из-под оболочки. Далее в «ушки» (те самые, при помощи которых банка открывается) продеваются медные концы проводов. Между поверхностью тары и данными «открывалками» зажимается проволока. Вся конструкция выставляется за окно – свободный конец ТВ-провода нужно вставить в полость разъёма. Что тут скажешь – антенна полностью готова для использования, самое время начинать тестирование!

    Комнатная антенна

    Чтобы сделать прекрасное устройство, которое обеспечит надёжный приём сигнала, необходим медный провод, диаметр которого 2-3 мм. Также требуется стандартный ТВ-кабель, штекер, небольшое количество двустороннего стеклотекстолита. Если меди в наличии нет, допускается использование алюминия. Когда антенна для цифрового телевидения отсутствует, этот вариант обязательно поможет.

    - Сначала в кольцо (диаметром где-то 200 мм) сгибается медный провод – часто используют ведро от краски в качестве ориентира.

    - Стеклотекстолит нужен для изготовления платы, без неё не будет работать ТВ-антенна. Своими руками это сделать можно, главное, чтобы размер данного элемента составлял не меньше 0,25 на 0,30 см. Чтобы выполнить плату, нужно обладать определённым опытом – с чертежей переносятся токоведущие дорожки, их прокладывают медной проволокой, излишки фольги удаляют.

    Чтобы конструкция имела защиту от механических повреждений, её советуют закреплять в пластиковой или металлической коробке. В боковых гранях делают отверстия для кабеля и антенны.

    Когда подготовка элементов выполнена, можно собирать устройство. Концы антенного кольца заводят в коробку, загибают их под прямым углом, вставляют в плату и запаивают. Потом фронтальную сторону платы поворачивают ко дну короба, крепят гайкой и винтом. В отверстие на коробке продевается ТВ кабель, центральная жила припаивается к правому концу антенного кольца, экранирующая оплётка крепится к фольге платы. Остаётся только всё закрыть, установить в разъём штекер кабеля, приступить к настройке каналов.

    3G-антенна

    Чтобы получить самую простую конструкцию самодельной антенны 3G, нужно сделать два квадрата из согнутой проволоки. Сторона каждого должна составлять 5,3 см. Концы квадратов спаиваются – таким образом получается сплошная система. Для изготовления своими руками такой антенны толщина медного провода должна составлять от 1 до 4 мм.

    Какие подготовительные работы следует выполнить? Прежде всего, RG6U (антенный провод) зачищается, на него надевают коннектор таким образом, чтобы из него на 1 см выходил конец. Вот и всё, можно сказать, что устройство сделано. Теперь необходимо выполнить рефлектор – для этого часто выбирают фанеру. Плитку 120 на 135 мм оборачивают фольгой (металлической).

    Антенна GSM

    Для начала берут телевизионный кабель RG6U, зачищают его с одного конца. Далее медный провод припаивается к центральному проводнику. Он может иметь любую толщину, оптимальная длина составляет 820 мм (если интересует диапазон 900 МГц). GSM-антенна своими руками – это вполне реально: вертикально вверх крепится провод, второй точно такой же припаивают к оплётке, после чего крепят вниз вертикально. К телефону при помощи переходника подключается другой конец кабеля – великолепный усилитель для сотовой связи готов.

    Как видно из многочисленных примеров выше, в домашних условиях действительно можно делать антенны для самых разных целей. Но некоторые варианты изготовления являются достаточно сложными – чтобы получить оптимальный результат, необходимы определённые инструменты, специальные навыки.

    www.syl.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
