Антенный усилитель своими руками

---

 Антенные усилители необходимо устанавливать как можно ближе к антенне. Питание усилителя лучше всего осуществлять по коаксиальному кабе­лю фидера через развязку.

Схема развязки по пита­нию приведена на рис.:

 Развязывающее устройство устанавливается внизу у телевизора и на нее подается питание 12 В от отдельного маломощного блока питания (адаптера). Двухкаскадные антенные усилители потребляют ток не более 50 мА, поэтому мощность адаптера не должна превышать 5-10 Вт.

По теме Супер широкополосный усилитель



 Все коммутации антенного усилителя на мачте нужно производить с помощью пайки, т. к. установ­ка механических контактирующих элементов (разъемов и т. д.), эксплуатирующихся в тяжелей­ших климатических условиях, в конце концов при­ведет к отказу из-за коррозии контактов.



 При выборе усилителя необходимо обеспечить коэффициентом усиления усилителя затухания в кабеле фидера и потери в цепях сложения и разветв­ления сигнала. Обычно при средней длине кабеля 20—30 м затухания в нем составляют 10 дБ, отсюда , учетом потерь в устройствах сложения — разветв­ления сигнала, следует выбирать антенный усили­тель с усилением 20-30 дБ.



 Сложными являются случаи, когда необходимо принимать и усиливать слабые сигналы при нали­чии мощных сигналов других передатчиков. При этом на вход усилителя попадают как слабые, так и сильные сигналы. Сильный сигнал на входе антен­ного усилителя может блокировать его работу или перевести работу первого каскада в нелинейный ре­жим — режим смесителя. В этом случае на экране телевизора наблюдается наложение одного изобра­жения на другое. То есть на изображении одного канала видны полупрозрачные кадры изображения другого канала.



 Это означает, что усиление выбранного вами уси­лителя слишком велико, его величину можно уменьшить путем уменьшения напряжения пита­ния усилителя. Для этого желательно использовать отдельный блок питания с плавной регулировкой напряжения в пределах от 5 до 12,6 В.



 Необходимо отметить, что на усилители деци­метровых волн сильно влияют сигналы метрового диапазона, т. к. мощности передатчиков Метрового диапазона не соизмеримы с передатчиками деци­метрового диапазона. Для ослабления влияния сиг­налов метрового диапазона перед антенным усили­телем ДМВ нужно установить фильтр верхних час­тот, который удалит диапазон метровых волн и пропустит с малыми потерями только сигналы ДМВ.



 Если усилитель выбран неправильно (с большим коэффициентом усиления) или если антенна плохо согласована с кабелем, то усилитель может возбу­диться и тогда на экране телевизора будет сплош­ная рябь, но чаще всего в сельских районах, где по­близости нет мощных передающих телецентров, возможно применение усилителей с коэффициен­том усиления 40-50 дБ:

 На рис. приведена схема антенного усилителя, рассчитанного на усиление сигналов всех 12 кана­лов метрового диапазона. Коэффициент усиления его составляет 25 дБ при напряжении 12,6 В. По­требляемый ток не более 20 мА. Встречно-парал­лельное включение на входе диодов Д1, Д2 предох­раняет транзисторы усилителя от повреждения гро­зовыми разрядами. Оба каскада собраны по схеме с общим эмиттером. Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот. Для стабилизации режи­ма транзисторов усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого. Во избежание самовозбуждения уси­лителя из-за паразитной обратной связи между кас­кадами через источник питания используется раз­вязывающий фильтр R4 С1.

На этом рис.

приведена схема усилителя для деци­метрового диапазона 470-790 МГц (21-60-й кана­лы). Коэффициент усиления этого усилителя в по­лосе пропускания составляет 30 дБ при напряже­нии питания 12 В, а потребляемый ток составляет 12 мА. Оба каскада собраны по схеме с общим эмит­тером на СВЧ транзисторах с низким уровнем соб­ственных шумов. Нижняя граница полосы пропус­кания усилителя ограничена входным фильтром верхних частот, а верхняя — паразитными емкостя­ми транзисторов и монтажа. Благодаря резисторам R1 и R3 обеспечивается температурная компенса­ция режима транзисторов. Катушка фильтра верх­них частот L1 наматывается проводом ПЭВ-2 диа­метром 0,8 мм и содержит 2,5 витка. Намотка про­изводится на оправке диаметром 4 мм. Питание на усилитель подается по коаксиальному кабелю.

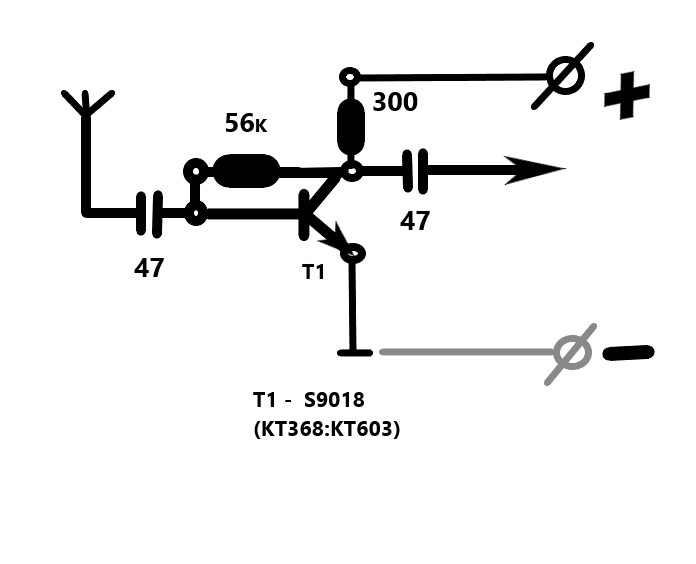

Простой широкополосный антенный усилитель обеспечивает усиление порядка 10 дБ во всем диа­пазоне, отведенном под телевизионное вещание. Усилитель представляет собой каскад с общим эмиттером и глубокой отрицательной обратной свя­зью через Rl С2, а также эмиттерной коррекцией R5 R6 С5 Сб. Питание усилителя осуществляется по кабелю. Антипаразитная цепь R4 СЗ обеспечивает устойчивость антенного усилителя, при больших КСВ  в кабеле, что возможно, когда входное сопро­тивление телевизора значительно отличается от волнового сопротивления кабеля.

Простой антенный усилитель | Сделай сам своими руками

Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до 4000 МГц. Да, почти 4 ГГц! Во времена моей молодости о таком можно было просто мечтать, а сейчас такой усилитель на одной крохотной микросхеме может собрать даже начинающий радиолюбитель. Причем не имеющий опыта работы со сверх высокочастотной схемотехникой.
Представленный ниже антенный усилитель необычайно прост в изготовлении. Имеет хороший коэффициент усиления, низкий уровень шума и низкий ток потребления. Плюс очень широкий диапазон работы. Да, ещё и миниатюрный размер, благодаря которому его можно встроить куда угодно.

Где можно применить универсальный антенный усилитель?

Да практически где угодно в широком диапазоне 50МГц – 4000МГц.

• — Как усилитель сигналов телевизионной антенны для приема как цифровых, так и аналоговых каналов.

• — Как антенный усилитель для FM приемника.

• — др.

Это что касается бытового использования, а в радиолюбительской сфере применения гораздо больше.

Характеристики антенного усилителя

• Рабочий диапазон: 50 МГц – 4000 МГц.

• Усиление: 22,8 дБ — 144 МГц, 20,5 дБ — 432 МГц, 12,1 дБ — 1296 МГц.

• Коэффициент шума: 0,6 дБ — 144 МГц, 0,65 дБ — 432 МГц, 0,8 дБ — 1296 МГц.

• Ток потребления порядка 25 мА.

Более подробные характеристики можно посмотреть в даташит SPF5043Z.
Малошумящий усилитель отлично себя зарекомендовал. Низкий ток потребления вполне себя оправдывает.
Так же микросхема отлично выдерживает высокочастотные перегрузки без потери характеристик.

Изготовление антенного усилителя

Схема

В схеме используется микросхема фирмы RFMD SPF5043Z, которую можно купить на — АлиЭкспресс.
По сути вся схема — это микросхема усилитель и фильтр для ее питания.

Плата усилителя

Плату можно сделать из фольгированного текстолита, даже без травления, как это сделал я.
Берем двух сторонний фольгированный текстолит и выпиливаем прямоугольник размером примерно 15х20 мм.

Затем, перманентным маркером рисуем по линейке разводку.

А дальше хотите травите, а хотите вырезайте дорожки механически.

Далее все залуживаем паяльником и припаиваем SMD элементы типоразмера 0603. Нижнюю сторону платы фольги замыкаем на общий провод, тем самым экранируем подложку.

Настройка и испытание

Настойка не требуется, можно конечно замерить входное напряжение, которое должно быть в пределах 3,3 В и потребляемый ток примерно равен 25 мА. Так же если вы работаете в диапазоне выше 1 ГГц, то возможно, потребуется согласовать входной контур, уменьшением конденсатора до 9 пФ.
Подключаем плату к антенне. Проверка показала хорошее усиление и низкий уровень шума.

Будет очень хорошо, если разместить плату в экранированном корпусе, типа такого.

Плату уже готового усилителя можно купить на АлиЭкспрес, но стоит она же в разы дороже, чем микросхема отдельно. Так что лучше заморочиться как мне кажется.

Дополнение схемы

Для питание схемы требуется напряжение 3,3 В. Это не совсем удобно, к примеру, если использовать усилитель в автомобиле с напряжением бортовой сети 12 В.

Для этих целей можно ввести в схему стабилизатор.

Подключение усилителя к антенне

По расположению, усилитель следует располагать в непосредственной близости у антенны.
Для защиты от статики и гроз желательно, чтобы антенна была бы замкнута по постоянному току, то есть нужно использовать петлевой или рамочный вибратор. Антенна типа «Биквадрат» будет отличным вариантом.

Смотрите видео испытания простого усилителя для антенны

Как сделать телевизионную антенну и усилитель

Джон Хеллер

Изображение i антенны от Madrider с сайта Fotolia. com Однако прием можно значительно улучшить с помощью усилителя и антенны. Вполне возможно построить собственный усилитель и антенну для телевизионного приема, приложив немного усилий.

Сборка телевизионного усилителя

Шаг 1

Используйте плоскогубцы, чтобы выровнять проволочную подвеску. Не забудьте надеть резиновые перчатки, чтобы защитить руки от повреждений. Выпрямите провод, насколько это возможно.

Шаг 2

Плотно обмотайте выпрямленную проволочную подвеску вокруг ферритового магнита. Старайтесь держать катушку вокруг вогнутой части. Убедитесь, что с обеих сторон магнита торчит примерно шесть дюймов провода, а катушка полностью касается магнита. Как только это будет сделано, плотно обмотайте изолентой все вокруг, полностью закрывая магнит и катушку. Оберните его несколько раз, чтобы слой был толстым и всеобъемлющим.

Шаг 3

Используйте отрезанные куски изоляции провода, чтобы покрыть три или более дюйма провода, выступающего с обеих сторон намотанной катушки магнита. Накройте выступающий провод защитной оболочкой, а затем с помощью изоленты прикрепите защитную оболочку к выступающим проводам. Остальную часть торчащего провода также заклейте изолентой. Теперь ваш усилитель готов. Установите его рядом с телевизором, чтобы улучшить качество приема.

Сборка антенны

Шаг 1

Зачистите примерно полдюйма с каждой стороны провода динамика. Используйте кусачки, чтобы сделать это, и старайтесь не зачищать более чем на полдюйма с каждой стороны.

Шаг 2

Плотно оберните грушевидный конец швейной иглы примерно половиной проволоки, убедившись, что зачищенная металлическая часть хорошо соприкасается с металлом швейной иглы. Теперь обмотайте конец иглы с колбой, намотанный проволокой, изоляционной лентой, оставив открытым один дюймовый кусок иглы на конце, не обернутом проволокой.

Шаг 3

Присоедините другой конец провода к антенне, обернув вокруг него остальную часть провода. Оберните, пока игла и антенна не будут на одном уровне. Оберните антенну и спиральный провод лентой, полностью покрывая ее. Прикрепите иглу к антенне там, где их соединяет провод. Соедините их вместе под углом девяносто градусов в форме буквы L, и ваша антенна готова. Вставьте однодюймовую часть иглы, не покрытую лентой, в заднюю часть телевизора, где вы будете подключать антенну. Установите усилитель рядом с ним для дальнейшего улучшения приема.

Ссылки

• Сделай сам: Самодельная T-антенна Часто задаваемые вопросы
• Savy Homeade: Как сделать самодельную телевизионную антенну

Биография писателя написал контент для таких издателей, как Game Wire и Demand Studios. Он фокусируется и любит писать и вести блоги о здоровье, технологиях, играх, отдыхе, еде и образе жизни для многих онлайн-изданий и печатных изданий.

Самодельные способы усиления сигнала телевизионной антенны

* Как партнер Amazon мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

Времена тяжелые, что заставляет многих из нас серьезно задуматься о расходах. Даже кабельное и спутниковое телевидение можно считать роскошью. К счастью, мы заново открываем для себя бесплатное телевидение с помощью эфирной телевизионной антенны (OTA).

Конечно, телевизионные антенны — это техническая тема, и нам нужно сделать домашнее задание. Но награда — бесплатное телевидение на всю жизнь; кто может сказать нет на это?

Поверьте мне, установка телевизионной антенны может быть методом проб и ошибок, и с первого раза у вас может не получиться.

Возможно, вы не получаете все каналы, которые вы должны получать — , если даже очевидно, как их настроить.

У вас может возникнуть соблазн пойти и купить какое-нибудь оборудование, например усилитель, в одном из крупных магазинов рядом с вами или заказать его через Интернет.

Но давайте попробуем несколько бесплатных способов усилить сигнал телевизионной антенны в домашних условиях, чтобы получить кристально чистый прием, прежде чем тратить наличные деньги.

Содержание

1. Расположение вещательных башни в вашей области
2. Нацелиться на антенну к трансмиссионным башням
   • Типы антенны
   • Сочетание сигналов
3. Elevate Your Antenna Higher
4. . Избегайте источников помех вблизи вашей антенны
   • Электромагнитные устройства в вашем доме
   • Отражающие поверхности в непосредственной близости от вашей антенны
   • Сигналы сотового телефона
   • Радиосигналы
5. Заключительные мысли

Определение местоположения радиовещательных вышек в вашем районе

К настоящему времени вы уже должны иметь представление о том, находятся ли поблизости башни телевизионных станций.

Существуют специальные веб-сайты, предоставляющие эти ресурсы, в том числе генерирующие отчеты, в которых суммируется уровень вашего местного телевизионного сигнала, а также расстояния и направления передающих вышек, расположенных вокруг вас.

Эта информация помогает определить тип антенны, которую необходимо выбрать, и направление, в котором ее следует направить.

Хотя существует несколько таких веб-сайтов, в наши дни самым актуальным сайтом, без сомнения, является RabbitEars.info.

Вы должны это проверить: у меня есть статья, объясняющая все тонкости и способы ее использования для получения наилучшего телеприема.

Направьте антенну в сторону передающих вышек

Наружная телевизионная антенна должна быть установлена ​​сбоку от вашего дома, передним концом к вышке и направлена ​​к ней.

Помните, что телевизионные антенны находятся в зоне прямой видимости (как внутренние, так и наружные), поэтому в идеале вам нужен свободный путь к вышке без препятствий, таких как холмы и деревья между ними.

Конечно, более очевидно, в каком направлении направить антенну, когда у вас есть несколько вышек, стоящих вместе в одном месте.

Типы ТВ-антенн

Если станции действительно расположены близко друг к другу, вам может понадобиться однонаправленная антенна типа Yagi (называемая таковой, поскольку она имеет одну длинную металлическую ось с высоким коэффициентом усиления в определенном направлении).

Но часто вы обнаружите, что башни будут разбросаны на довольно большом расстоянии друг от друга, поэтому во многих случаях будет достаточно целиться в общем направлении башен (независимо от того, разнесены ли они на много градусов по компасу).

Иногда вы можете обнаружить, что станции расположены в разных направлениях вокруг вас, и в этом случае вам может подойти многонаправленная антенна или всенаправленная антенна .

Однако следует понимать, что производители изготавливают антенны с разной шириной луча приема, поэтому трудно сделать обобщение о точных пороговых значениях разделительных расстояний, требующих определенного типа антенны.

Кроме того, на прием могут влиять различные факторы приема и помех вблизи антенны.

Например, существуют сценарии, когда однонаправленная антенна в определенном месте, обращенная к вышкам, находящимся на расстоянии более 50 градусов по компасу, все еще может принимать все каналы.

Объединение сигналов

Но допустим, в вашем местоположении вышки стоят друг напротив друга. Вы можете рассмотреть возможность установки двух или более антенн, а затем их штабелирования или группирования.

Это означает, что после установки вы используете объединитель сигналов или дуплексер (например, антенный объединитель ОВЧ/УВЧ от Antennas Direct — на самом деле это устройство дуплексера) для объединения ТВ-сигналов в унифицированный канал:

Добавление дополнительной антенны также применимо, если вы хотите получить канал в диапазоне частот, отличном от того, который поддерживается вашей текущей антенной.

Например, когда вы хотите принимать каналы в диапазоне УКВ, а ваша существующая антенна работает только в диапазоне УВЧ.

Всегда следите за тем, чтобы сложенные антенны были разделены расстоянием от 2 до 4 футов, чтобы уменьшить интерференцию между ними, а их коаксиальные кабели имели одинаковую длину, чтобы устранить проблемы с фазой.

Также рекомендуется сначала подключить каждую антенну к телевизору отдельно, чтобы убедиться, что они правильно установлены, прежде чем объединять их сигналы.

Поднимите антенну выше

Знаете, как говорят: чем выше, тем лучше.

Как правило, чем выше вы поднимаетесь, тем лучше ваш прием и тем больше каналов вы должны получить.

Это связано с тем, что, подняв антенну прямой видимости как можно выше над препятствиями, вы устраните препятствия, которые могут создавать помехи.

Крыша, являющаяся самой высокой точкой вашего дома, обычно является идеальным местом для установки наружной телевизионной антенны.

Антенна должна быть установлена ​​на идеально вертикальной мачте, что позволит вам нацелить ее прямо на передающие опоры; если мачта не вертикальна, вы можете получить плохой прием.

Одним из способов, которым препятствия могут повлиять на прием, является то, что радиочастотные сигналы могут разделяться на части при отражении от таких поверхностей, как здания, листья деревьев и горы.

Это может привести к тому, что они будут приходить не в фазе друг с другом, искажая качество приема.

То же самое относится и к комнатным антеннам. Если вы используете телевизор в подвале, вы получите лучшие результаты, если антенну установите на верхнем этаже или даже на чердаке, а не рядом с телевизором.

Разместите антенну у окна или рядом с ним

В некоторых ситуациях установка антенны на крыше дома или здания может оказаться невозможной, и вам может понадобиться комнатная телевизионная антенна.

Наличие антенны в доме не меняет того факта, что вы получите наилучший сигнал в районах вашего дома с наименьшим количеством помех.

Имейте в виду, что стены и потолки сами по себе являются препятствиями. Размещение антенны близко или в окне, как правило, дает наилучшие результаты, так как это обеспечивает наилучшую прямую видимость телевизионных станций.

Остерегайтесь источников помех вблизи вашей антенны

Они бывают разных форм, и чтобы улучшить принимаемый сигнал телевизионной антенны с помощью самодельных методов, мы должны изучить их.

Электромагнитные приборы в вашем доме

Эти нежелательные аспекты электрических приборов, таких как микроволновые печи и фены, могут исказить ваш телевизионный сигнал.

Такие помехи обычно возникают в старых домах со старой электропроводкой, электромагнитное экранирование которой по сегодняшним стандартам считается плохим.

Итак, как только ваша дочь или жена включает фен — пуф! — вы просто пропустите последние полминуты игры.

Если вы обнаружите, что в определенные моменты телевизионное изображение пропадает, вам необходимо проверить всю систему от антенны до коаксиального кабеля, идущего к телевизору.

Убедитесь, что они не проходят параллельно или перпендикулярно каким-либо электрическим кабелям и не пересекаются с этими линиями.

Проверьте эффективность ваших приборов, активируя их по отдельности, наблюдая за реакцией сигнала на изоляцию источника.

После того, как вы будете уверены, что изолировали виновника или виновников помех, вы можете установить стабилизатор напряжения, например, стабилизатор напряжения Furman M8X2 Merit Series с 8 розетками и сетевой фильтр.

Это устройство защитит ваше телевизионное оборудование от повреждений при скачках напряжения, а также отфильтрует электромагнитные помехи.

Вы можете поставить его рядом с телевизором и подключить к нему все свои устройства.

Отражающие поверхности вблизи вашей антенны

Это может ослабить или исказить радиочастотные сигналы поблизости. Наиболее распространены металлические крыши, которые могут создавать помехи для телевизионных сигналов или даже блокировать прием.

Например, защитные решетки и сетки от насекомых на вашем окне могут блокировать прием комнатными антеннами, если эти препятствия сделаны из металла.

Постарайтесь установить расстояние не менее шести футов между вашей антенной и этими металлическими предметами.

Сигналы сотовых телефонов

Сигналы 4G Long Term Evolution (LTE), используемые сотовыми телефонами, могут иногда мешать каналам УВЧ и телевизионным станциям.

Установка фильтра LTE, такого как это устройство, компанией Channel Master может предотвратить такие помехи.
