На микроклимат в доме влияет множество факторов. Один из них, пожалуй, самый важный, это наличие чистого воздуха в помещениях. Именно от качества воздуха зависит самочувствие человека. Излишне сухой или влажный воздух приводит к порче мебели и внутренней отделки. Правильно обустроенная вентиляция в частном доме регулирует воздух и его состав и предотвращает потенциальные проблемы, связанные с ним.

Как правильно установить вентиляцию своими руками в частном доме, чтобы обеспечить оптимальный воздухообмен? Какая система будет наиболее эффективной? Чем отличается система в разных жилых помещениях? Надеемся, после прочтения этого материала вы получите ответы не только на эти вопросы, но и на множество связанных с ними тем по устройству вентиляции в частном доме. Установка вентиляционной системы может оказаться слишком непростой задачей, чтобы справиться с ней самостоятельно. Однако понимание основных принципов позволит определить фронт работ и просчитать необходимый бюджет.

Зачем в частном доме нужна вентиляция

Вентиляция – это по сути проветривание. Задача системы вентиляции состоит в удалении воздуха, который уже отработан, с заменой его на чистый. Входящий воздух обрабатывается, подготавливаясь под потребности жильцов.

Воздух в частном доме, как и в любом другом жилом помещении, должен соответствовать жизненным нормам человека. Его параметры регламентируют СНиПы, ГОСТы и другие правила строительных норм. Микроклимат тогда становится комфортным для проживания, когда выдерживаются следующие условия:

воздух должен быть чистым и свежим;
показатели температуры и влажность – в пределах нормы.

Создать эти условия в жилом пространстве и призвана система вентиляции. Ее схема прорабатывается индивидуально под каждый дом, с учетом его данных.

Система вентиляции в частном доме выполняет такие задачи:

выводит наружу, во внешнюю среду, воздух, содержащий пыль и углекислый газ;
обеспечивает приток чистого воздуха с улицы, насыщая кислородом помещения.

Таким образом, вентиляция создает условия для комфортного пребывания жильцов в доме, обеспечивает безопасное использование мебели, строительных конструкций и всех предметов интерьера. Она позволяет сохранять продукты в кладовках и вещи в гардеробных помещениях. На кухне вентилирование обеспечивает необходимые для приготовления пищи условия.

Нормы расхода воздуха – основное требование к вентиляции

В СНиПах зафиксированы конкретные нормы расхода воздуха и кратности воздухообмена, которые ложатся в основу проектирования вентиляции. Под кратностью воздухообмена подразумевается соотношение объема воздуха, который поступает в единицу времени (1 час) и объема помещения. Таким образом кратность становится показателем почасового обновления воздуха, сколько раз в час он обновился.

Обозначим основные требования и нормы, предъявляемые к вентиляции частного дома.

количество воздуха, которое обеспечивает вентиляционная система, должно быть достаточное, чтобы все присутствующие в помещении жильцы чувствовали себя свободно и комфортно. Норма воздуха на одного человека составляет 30 см³/час при площади более 20 м³. Если на одного человека приходится менее 20 м² площади, достаточно 3 м³/час.
Исходя из предназначения той или иной жилой комнаты определяют такие нормы расхода воздуха:

— для жилой комнаты: 3 м³/час на 1 м² площади;

— для раздельных санузла и ванной комнаты: 25 м³/час;

— для совмещенного санузла: более 50 м³/час;

— для кухни: в соответствии с типом плиты и количеством конфорок 2-х конфорочная электрическая и газовая требует 60 м³/час, 4-х конфорочная газовая 90 м³/час.

Нормы кратности воздухообмена таковы:

— для комнат, в которых постоянно есть люди – один объем в час;

— для помещений технической направленности – от одного объема в 5 часов (то есть в час должно быть 0,2 объема).

На показатель нормативов влияет температура воздуха в помещении и снаружи. Так, чтобы эти нормативы считались действующими, внутри она должна составлять +18°, на улице +5°.

Методики расчетов параметров вентиляции

Чтобы точно рассчитать, как правильно сделать вентиляцию в частном доме, потребуется специальное программное обеспечение. Такими расчетами займутся специалисты, у которых имеется и нужное оборудование, и необходимый опыт. Однако есть базовые методики, позволяющие получить представление о параметрах вентиляции.

на основании норм потребления. Если норма потребления воздуха на одного человека составляет 60 м³/час, то вычислить требуемую производительность вентиляции довольно просто: умножив норму на количество проживающих человек. Но в таком случае невозможно учесть, находятся ли все жильцы в одном помещении или рассредоточены по нескольким комнатам. Поэтому такая методика используется для расчетов воздушного отопления, когда воздух циркулирует внутри здания;
в соответствии с кратностью воздухообмена. По нормативам СНиПов воздух должен обновляться с периодичностью минимум раз в один час. Если такой частоты не хватает, чтобы чувствовать себя хорошо, проводят следующие расчеты: умножается кратность на общую площадь всего дома и на высоту потолков в доме. Причем кратность берется 1-3. Эта методика более популярна, чем предыдущая, но имеет дело с более крупными объемами воздуха.

Естественная и принудительная вентиляция

Любая вентиляционная система является по своей сути природной либо искусственной.

Природная (также конвективная или естественная) вентиляция в частном доме осуществляется за счет тяги, возникающей из-за разницы в температурах и вследствие этого воздушного давления внутри и снаружи здания.

Искусственная (или принудительная) вентиляция в частном доме происходит с помощью нагнетателей воздуха. В их роли выступают компрессоры или вентиляторы.

Естественная вентиляция: принципы функционирования и особенности

Естественная вентиляция происходит вследствие движения вверх теплых потоков воздуха и замещение ими холодных масс, идущих снизу. Скорость циркуляции зависит от разницы температур и того, с какой скоростью движется ветер.

Современные окна не пропускают воздух с улицы. Как это было раньше. Поэтому в оконных системах монтируются клапаны для вентиляции. Вывод использованного воздуха осуществляется через специальные каналы в кухне, санузле и других помещениях.

Преимущества естественной вентиляции:

отсутствие шумов;
работа без аварий;
дешевый монтаж;
энергонезависимость;
высокая надежность;
мягкий микроклимат;
экономичность.

Недостатки такого типа воздухообмена:

слабая циркуляция, не всегда достаточная для эффективной смены воздуха в помещении;
тяга зависит от времени года и высотности дома;
регулирование интенсивности невозможно;
почти полное отсутствие движения летом, когда температуры выравниваются вне дома и внутри его;
тепло уходит на улицу, увеличивая расходы на обогрев помещений. В то же время зимой тяга увеличивается, создавая потери тепла до 40%;
вентиляция прекращается полностью, когда устанавливаются стеклопакеты с высоким уровнем герметичности;
отсутствие обработки воздуха;
для продолжения циркуляции требуется установка приточных клапанов.

Такая система зависит от сезонности и суточных перепадов температур. Подходит для кирпичных, домов, деревянных, шлакоблочных, пенобетонных.

Недостаточность вентиляции определяют по следующим признакам:

запотевают стекла;
на кухонных стенах образуется жирный налет или грибок;
зимой повышенная влажность.

Особенности искусственной вентиляции

Искусственная вентиляция создается работой специального электромеханического оборудования, принудительным способом. Вентиляционное оборудование состоит из следующих элементов:

вентилятора;
фильтра, очищающего воздушные массы;
глушителя шума;
калорифера, нагревающего воздух;
воздушного клапана.

Если система современная, она может включать рекуператор, который отбирает тепло у воздуха, выводимого наружу, и за счет этого нагревает входящий.

Преимущества искусственной вентиляции:

работа системы не зависит от обстоятельств и окружающих условий;
можно отрегулировать характеристики для каждой комнаты;
не требуется ручное управление оборудованием;
воздух может обрабатываться, создавая максимально удобный микроклимат. Например, его можно увлажнить или наоборот осушить, изменить температуру, очистить от пыли.

Недостатки искусственной вентиляции:

работа системы зависит от источника электроэнергии и увеличивает расход энергоресурсов, особенно зимой;
само оборудование стоит довольно дорого при покупке и требует постоянного обслуживания;
проект должен быть тщательно просчитан.

Смешанный тип вентиляции

Существует еще один тип вентиляции, совмещающий особенности этих двух систем – смешанный. Циркуляция воздуха происходит естественным путем с помощью вентиляторов и вытяжек. Такой тип обычно устанавливают в помещении кухни или туалете, оставляя в других помещениях естественный.

Схемы работы вентиляции. Рекуператор

Схемы вентиляции в частном доме бывают нескольких видов:

приточная: работает на подачу воздуха;
вытяжная: работает на вытяжку из дома;
приточно-вытяжная комбинированная.

Приточная вентиляция в частном доме состоит из воздуховода, фурнитуры, приточной камеры. Воздух должен подаваться температуры не ниже 18°, иначе его необходимо подогреть, чтобы не нарушить комфорт жильцов. Это можно сделать рекуператором. Ее мощность должна позволять обеспечить воздухом все жилье, учитывая особенности каждого помещения. Управляется дистанционно или в ручном режиме. Важно, чтобы она учитывала сезонные отличия температуры и работала на охлаждение летом и на обогрев зимой.

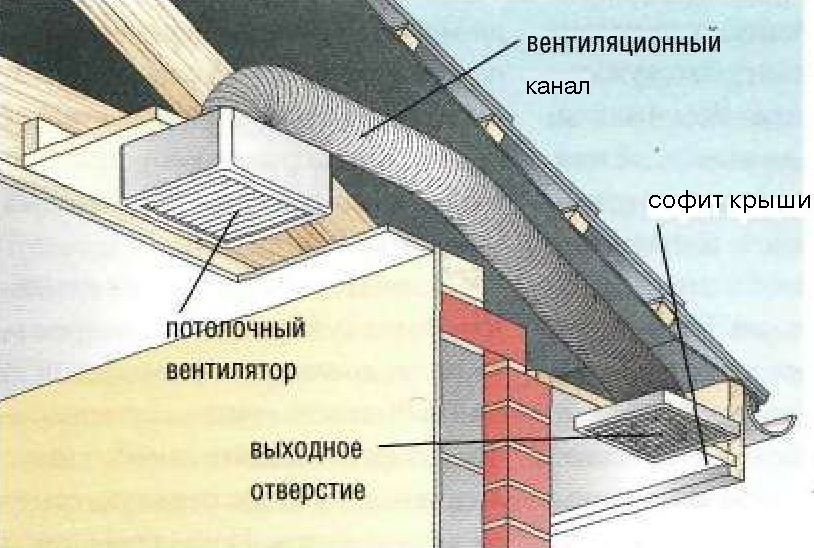

Вытяжная вентиляция в частном доме работает с помощью вытяжек и должна быть там, где больше всего неприятных или очень насыщенных запахов: на кухне, в санузлах, в котельной. Состоит из мощного вентилятора и вытяжки, идущей на улицу. На два отопительных прибора по нормативам идет одна вытяжка, если контролирующие органы не потребуют ее на каждый прибор. Категорически запрещено использовать трубы из пластика: они легко поддаются горению, при котором выделяют вредные испарения.

Приточно-вытяжная комбинированная для частного дома считается самой производительной системой: она удаляет отработанный воздух и нагнетает новый одновременно. Может устанавливаться двумя способами:

два воздуховода устанавливают под самим потолком: один выводит воздух, другой набирает через вентилятор;
один воздуховод, на приток, устанавливают внизу стены, а другой под потолком, куда и уходит отработанный воздух.

Принцип работы рекуператора состоит в теплообмене потоков воздуха с помощью пластин и фильтров. Тепло вытяжного потока утилизируется в устройстве и используется для нагрева приточного воздуха снаружи. Процесс происходит в утилизаторах или в отдельных теплообменных устройствах, которые могут устанавливаться даже в разных помещениях, соединяясь дополнительным теплоносителем (обычно это гликоль или этиленгликоль). Однако такие конструкции менее эффективны, чем находящиеся в едином корпусе. В целом функционирование рекуператора в приточно-вытяжной системе сохраняет 70-90% тепла выходящего воздуха.

Особенности вентиляции помещений частного дома

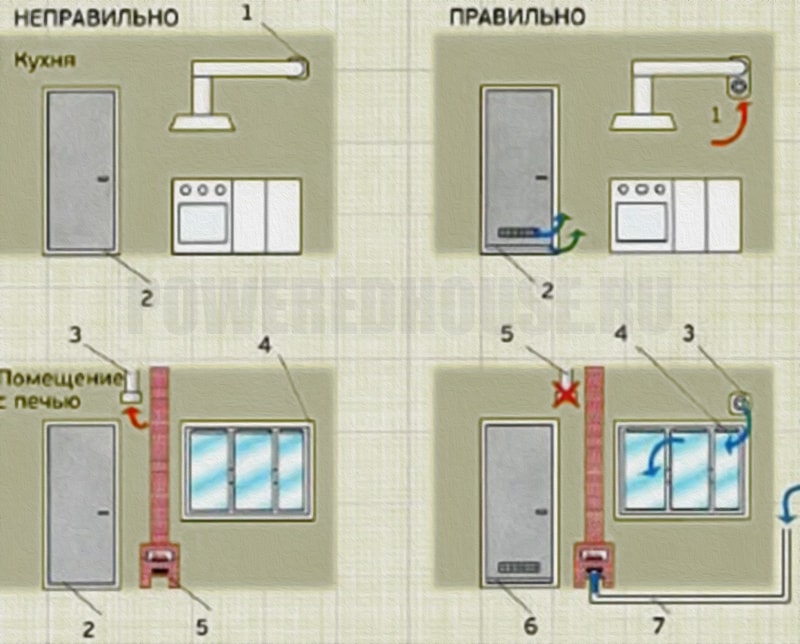

Воздушные потоки должны быть распределены так, чтобы воздух с улицы проникал сначала в гостиную, спальни, кабинет и другие жилые помещения и только потом по коридорам – в технические и в вентиляционную шахту. Таким образом там, где люди бывают постоянно (более 6 часов в сутки), возникнет избыточное давление, которое не позволит попасть неприятным запахам и пыли.

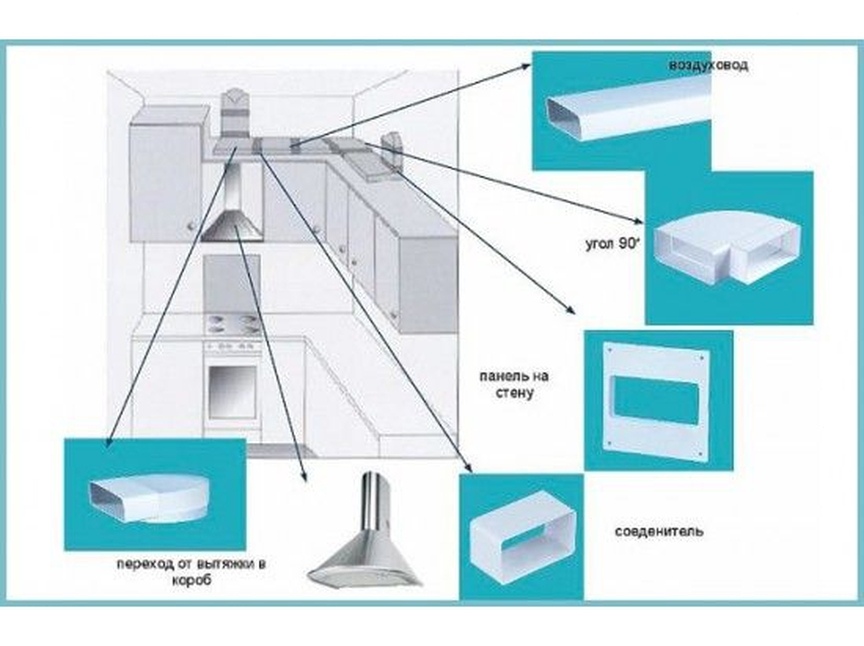

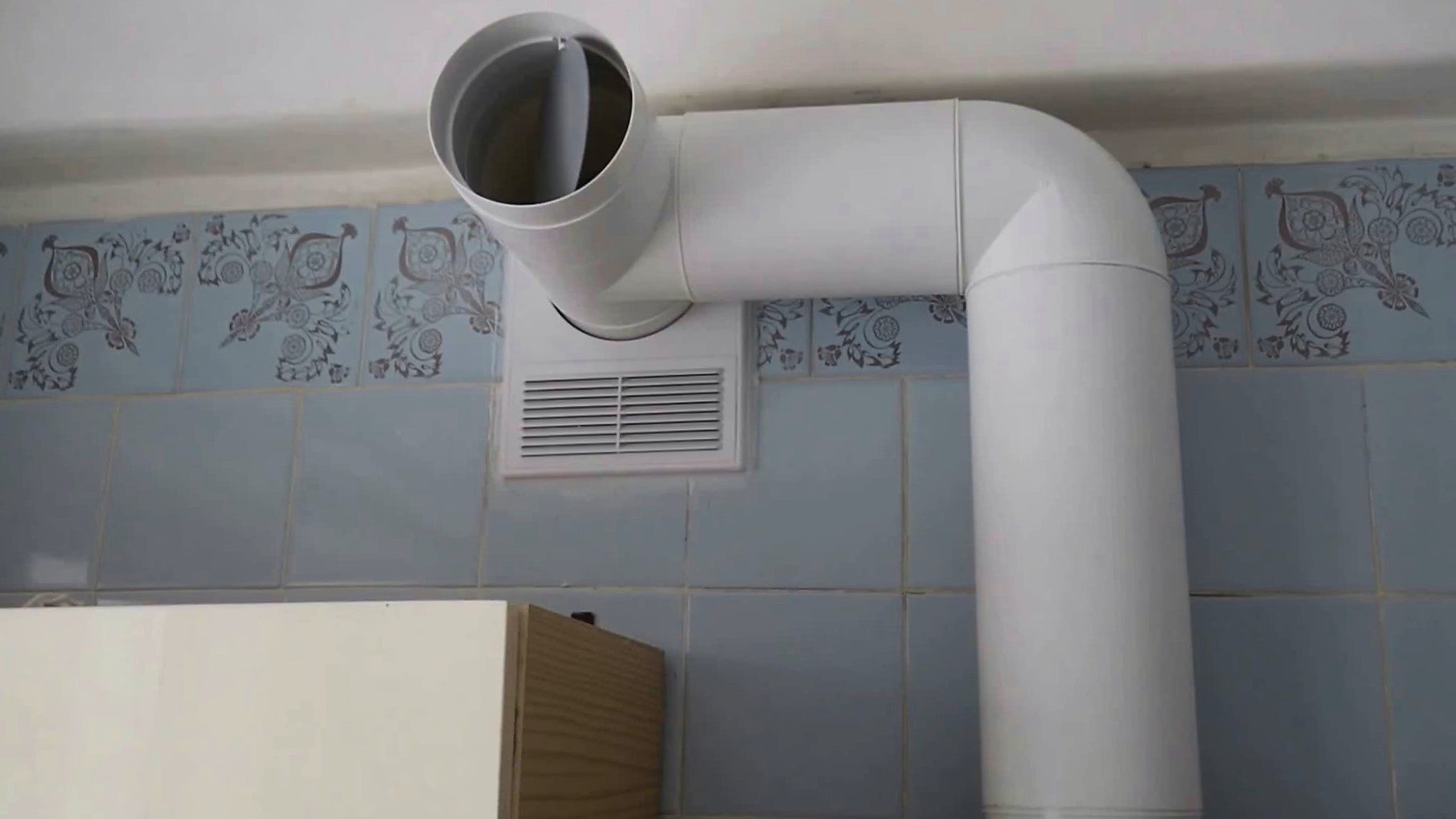

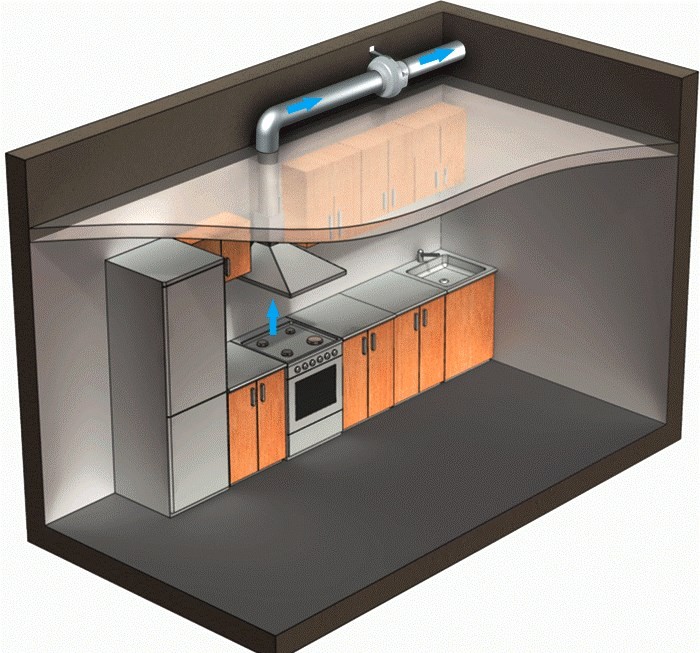

Вентиляция кухни

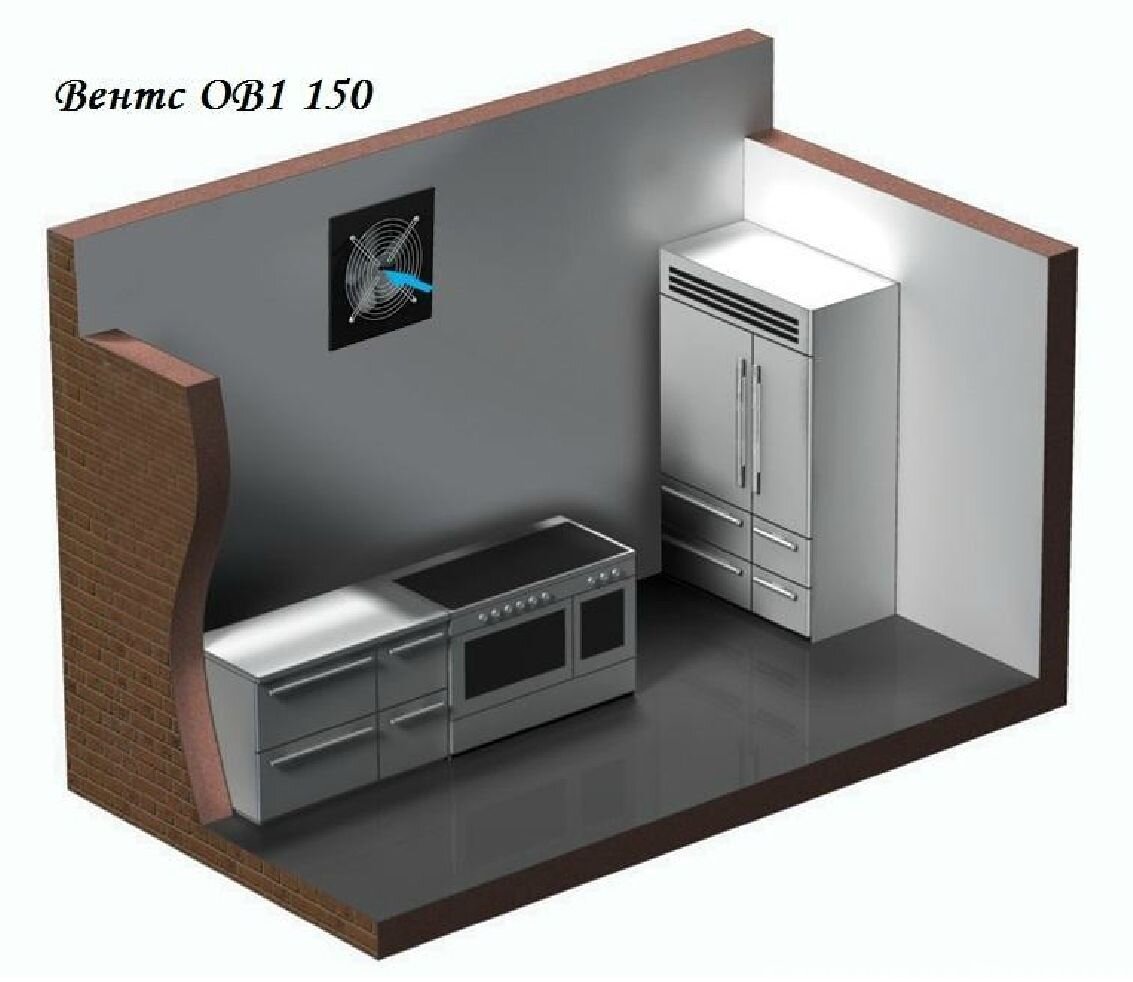

Для вентиляции кухни используются естественная и искусственная системы. Наиболее нуждается в усиленной циркуляции воздуха зонга над плитой. Здесь важно учесть количество горелок и объем пространства воздуха. Утверждены такие нормы соотношения пространства и горелок:

кухня более 8 м³ – плита должна иметь две горелки;
12 м³ – не больше 3-х горелок;
15 м³ – 4 горелки.

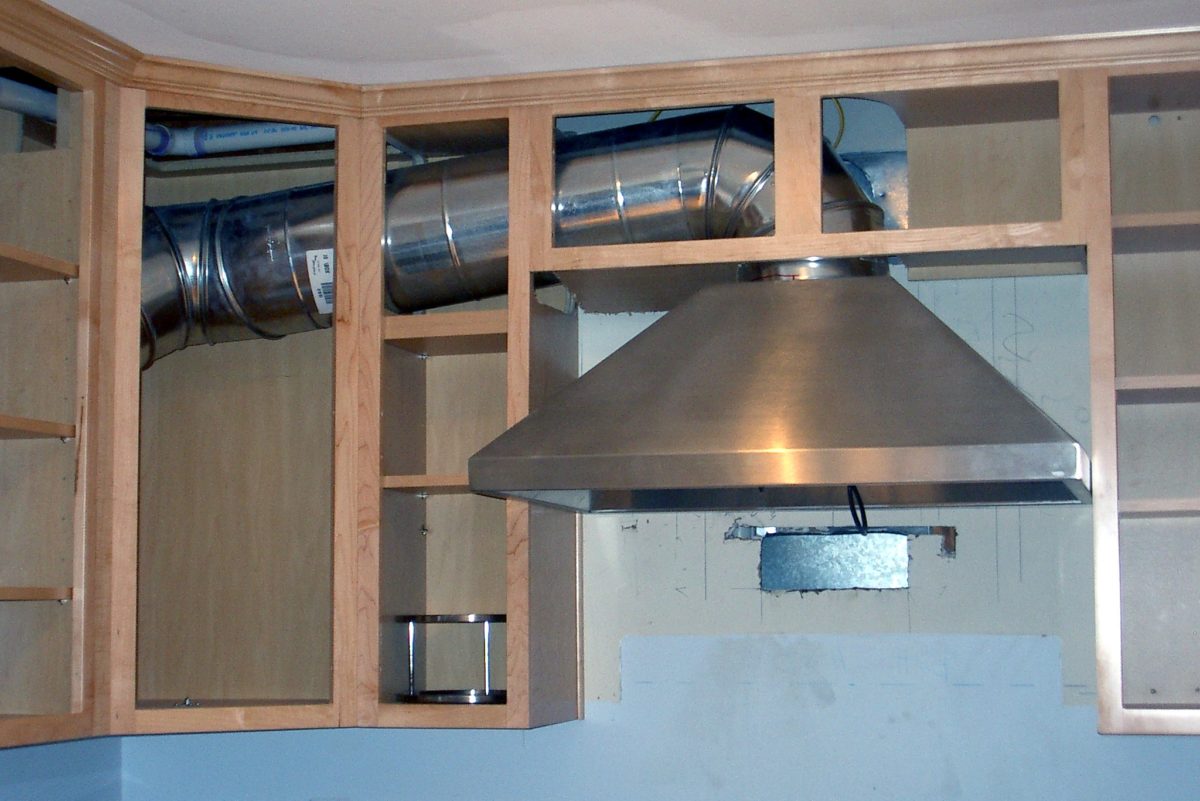

Вытяжку для частного дома лучше приобретать с алюминиевым корпусом. Чистку фильтров проводить не менее чем 2-3 раза в год. Если установить устройство, в котором регулируется скорость вентилятора, то воздух можно будет очищать разными способами. Рабочее ли состояние у вытяжки, можно проверить, поднеся зажженную спичку или горящий лист бумаги к решетке: пламя должно затягиваться внутрь, а бумага прилипать.

Если кухня более 15 м², вытяжных каналов должно быть несколько.

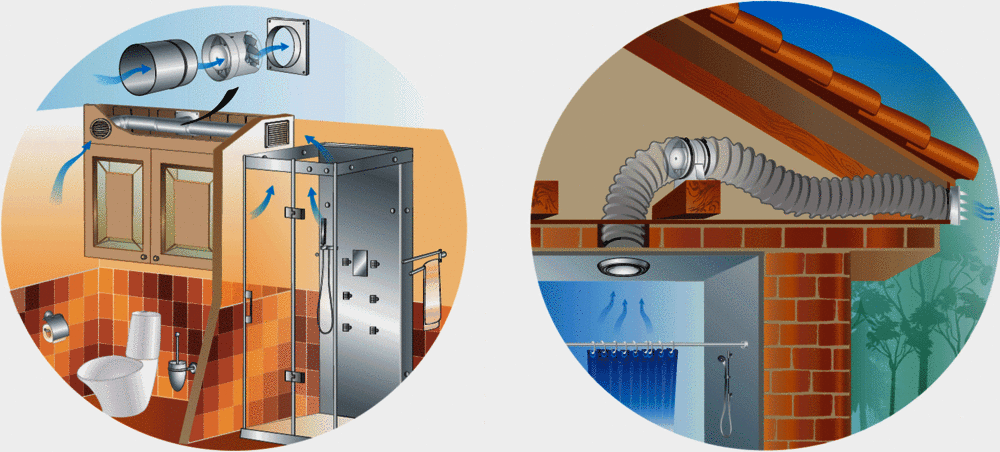

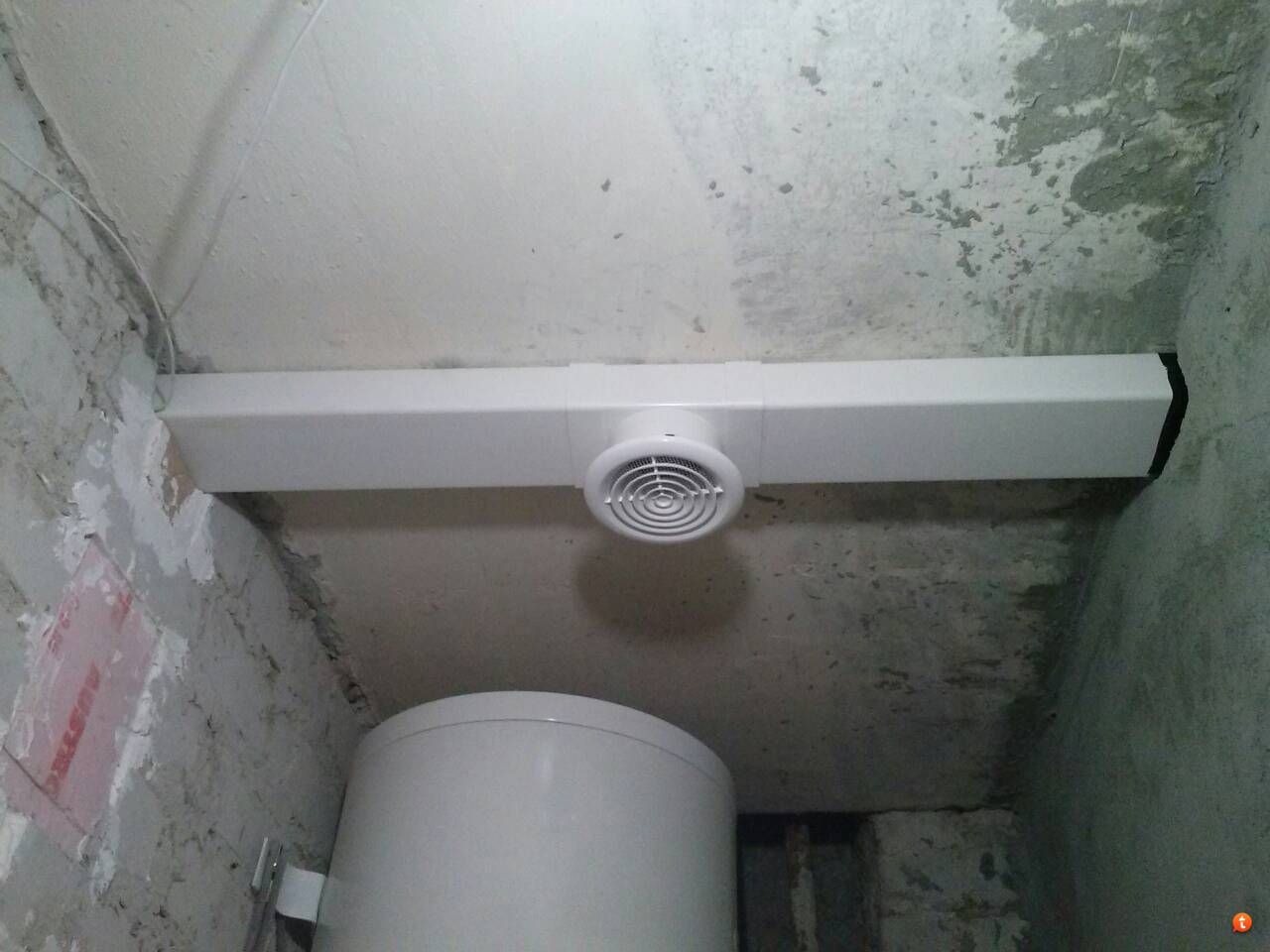

Вентиляция в ванной и санузле

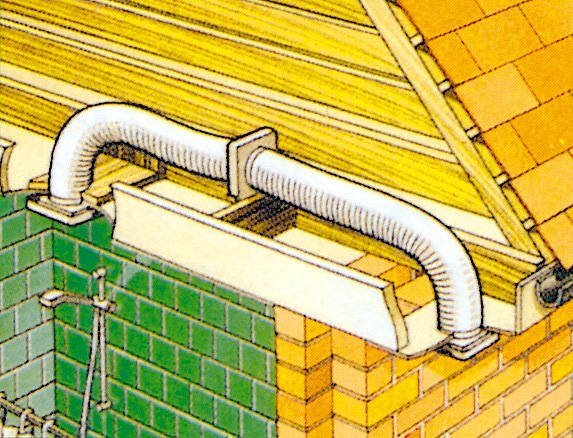

В ванной и санузле особо необходима эффективная вентиляционная система: повышенная влажность, резкие запахи, бактерии. Только ровный прямой вентканал на 1-2 м сможет обеспечить необходимую циркуляцию воздуха. Размещается напротив двери входа для создания максимальной тяги. Снаружи его должна защищать от влаги и осадков наклонная решетка. У решетки внутри должна быть регулируемая заслонка. Принудительная система будет более эффективной в данных условиях.

Все составляющие воздуховода устанавливаются на расстоянии от приборов нагревания. Мощность оборудования подбирается по интенсивности эксплуатации и параметров помещения. Будет нелишним установить в санузле датчики движения, влажности воздуха, таймеры.

Вентиляция подвального пространства

Помещения подвалов отличаются повышенной сыростью, сложностью проветривания, недостаточного солнечного света, что приводит к распространению грибков и плесени. Для естественной циркуляции воздуха создают вентилируемые проемы (отдушины), идущие по цоколю всего периметра. Они располагаются на высоте 300 мм от земли. Для защиты от дождя и влаги на них должны быть козырьки и отводящая отмостка. Принудительная циркуляция осуществляется с помощью вентиляторов, размещенных на противоположных сторонах. Интенсивность их работы зависит от условий помещения.

Если в подвале устроены перегородки, в них также создают отдушины, располагая их под потолком и защищая решетками от грызунов.

Вентиляция верхних этажей и чердака

В малоэтажных коттеджах лестничные пролеты становятся вентиляционными каналами, позволяя отработанному воздуху подниматься наверх, создавая перепад температур и влажности между этажами. Решением является перекрытие доступа на этажи или изолирование каждого помещения, что более сложно и требует отдельной вентсистемы. Для вентилирования мансарды нужна принудительная система вентиляции.

Чтобы избежать образования конденсата в подкровельном пространстве на чердаке, необходимо организовать правильный воздухообмен. Кровля станет более долговечной и не будет нуждаться в постоянном ремонте. Вентиляцию на чердаке важно защитить от пыли и влаги, отдушины – от птиц и листьев. Каналы должны быть ровными, иначе снизится эффективность их работы.

Вентиляционная система своими руками

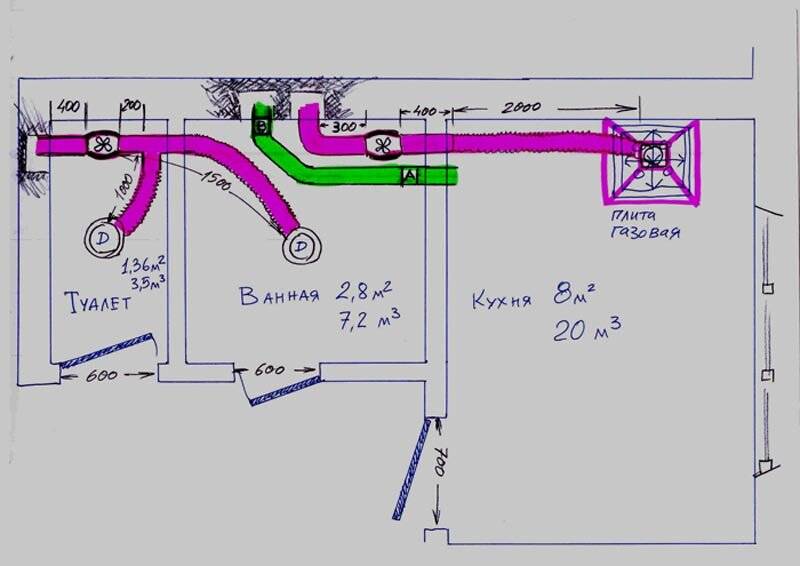

Монтаж вентиляции начинается только после тщательного составления схемы с учетом всех правил и норм. Правильная вентиляция в частном доме своими руками основывается на таких данных:

параметрах воздухообмена и микроклимата;
нормативах, определенных для оборудования данного типа;
особенностях использования оборудования.

При установке системы чем меньше деталей будет использовано, тем лучше. Стоит обратить внимание на следующие моменты при установке:

чтобы настраивать и ремонтировать можно было самостоятельно;
должны быть резервные узлы;
управление – максимально простое;
система должна быть надежной в разных условиях эксплуатации;
вентиляция должна сочетаться с интерьером, вписываясь в комплекс;
монтаж и эксплуатация – экономичны.

Заключение

Качественная работа вентиляционной системы устраняет любые неприятные запахи, не создавая при этом лишних шумов. Состав воздуха, температура и достаточное соотношение сухости и влажности формируют благоприятный микроклимат в доме, комфортный для проживания. Все это возможно благодаря правильной системе вентиляции.

Как сделать вентиляцию в частном доме

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.

Эффективная вентиляция в доме — обязательное условие для обеспечения здорового микроклимата

Вентиляция в доме: требования и принципы устройства

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией. Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Об обустройстве вентиляции следует задуматься ещё на этапе планирования строительства дома

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.

Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

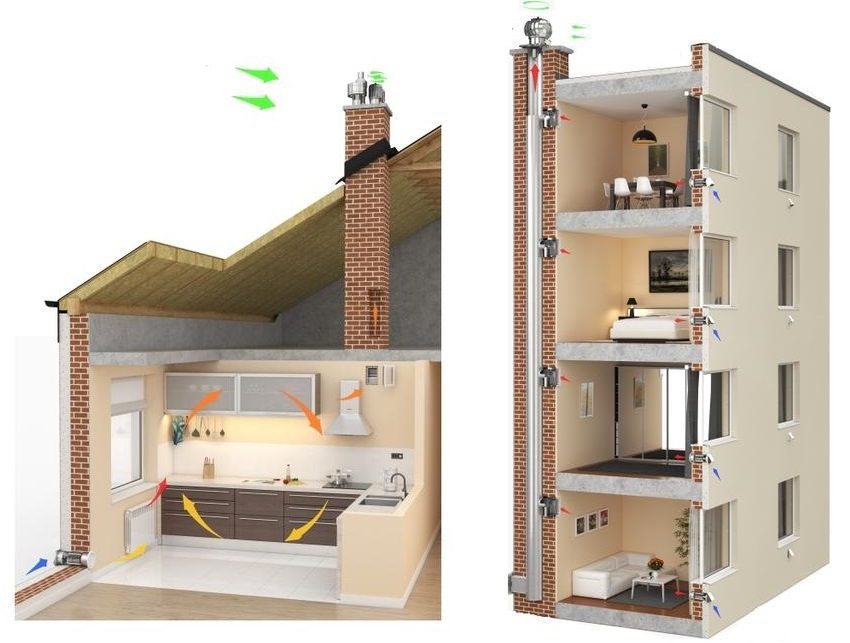

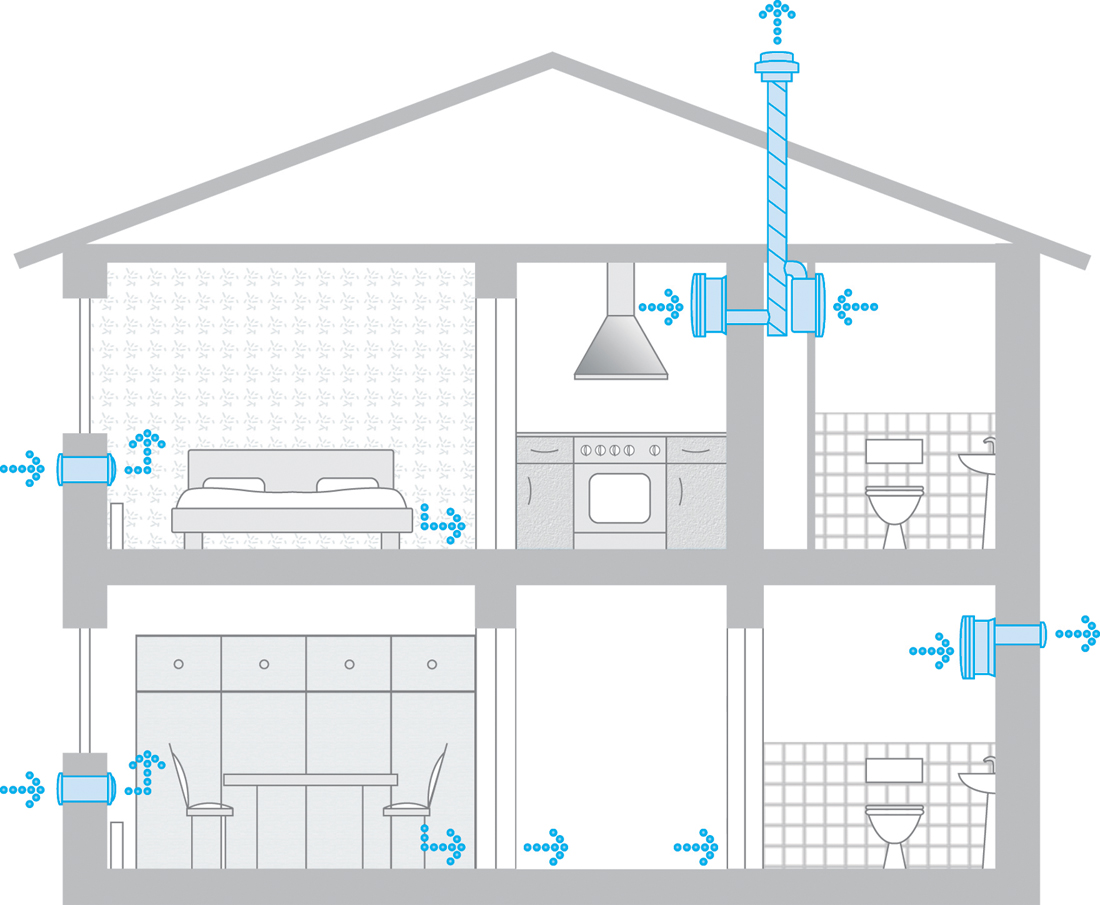

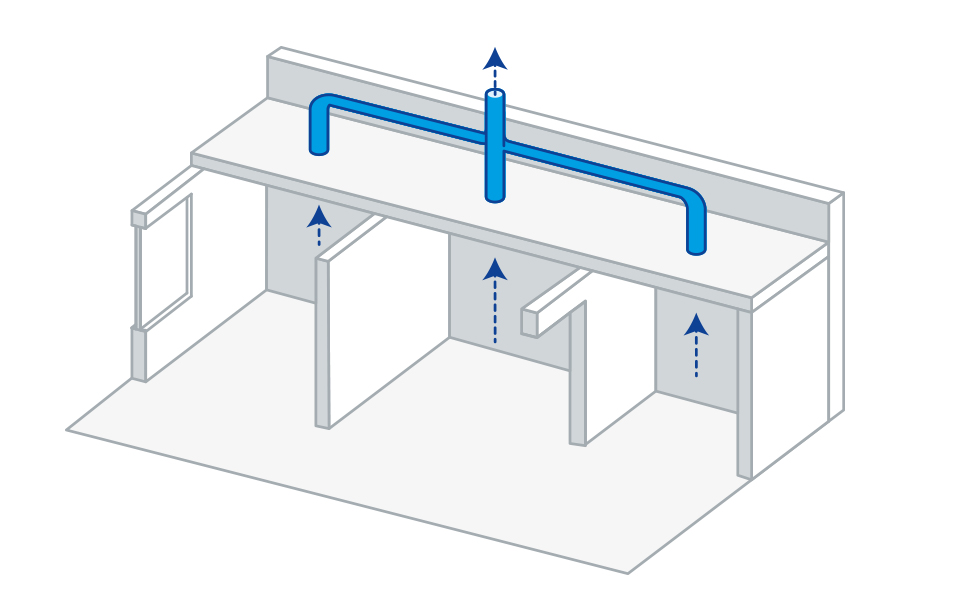

Схема воздухообмена при механической и естественной вентиляции помещения

Предварительная оценка

Поскольку частный дом – это не многоэтажная высотка, то расчет схемы вентиляции в доме своими руками не потребует особенных усилий, хотя в реальности он регулируется пятью перекрестными СНиПами. В самом грубом виде расчет выглядит так:

в жилом помещении площадью менее 20 м² воздухообмен должен происходить со скоростью 3 м³/час;
если площадь комнаты больше 20 м², то использовать расчет по площади нецелесообразно – результат может сильно отличаться от реального из-за специфики планировки. Достаточно использовать другой метод: учтем, что величины воздухообмена должны составлять не менее 30 м³/час на человека;
«грязные» помещения (кухня, туалет, подсобки, всевозможные хранилища и мастерские) требуют не менее 110 м³/час. Исключением является кухня с газовой плитой, которая сама по себе слишком активно использует кислород. Тут необходим приток со скоростью воздуха не менее чем 140 м³/час.

Элементы обустройства естественной системы приточно-вытяжной вентиляции частного дома

Этих параметров вполне достаточно для обсчета системы вентиляции частного дома в идеальных климатических условиях (температура летом +25⁰С, зимой около -5⁰С) при использовании естественной вентиляции. Однако, при температуре -20⁰С заменить за час объем воздуха кратностью в полтора объема всего дома, равнозначно «обогреву» до 0-5⁰С. Нужно учитывать, что количество затрачиваемой энергии на обогрев помещений является отнюдь не линейной функцией от разницы температур. Дополнительные усилия по нагреву приходящего воздуха обойдутся слишком дорого даже без учета логистики. И даже при достижении оптимальных параметров нужно быть готовым к жесточайшим сквознякам из-за резких перепадов воздушных температур в разных помещениях.

Остается только заранее выбрать, какой вид вентиляции жилого дома будет использоваться: естественная или принудительная.

Чтобы рассчитать, как правильно сделать вентиляцию в доме, необходимо грамотно распределить воздушные потоки

Естественная вентиляция в доме

Очевидно, что загородный дом существенно больше городской квартиры, так что при расчетах можно не думать о СНиПах. Достаточно принять величины воздухообмена равными 30 м³/час на человека – и общая погрешность в расчетах не будет превышать 10-20%. Чтобы рассчитать, как правильно сделать вентиляцию в доме, в первую очередь необходимо грамотно распределить воздушные потоки.

Естественная вентиляция в частном доме может быть устроена предельно просто: из всех «грязных» помещений (кухня, санузел, гараж, погреб, топочная, технические помещения) воздух удаляют при помощи вытяжки.

Встроенный в металлопластиковое окно вентиляционный клапан с рекуператором обеспечит естественный приток подогретого свежего воздуха в холодную пору

Дополнительно в гараже стоит оборудовать отводящий газы «хобот», который надевается на выхлопную трубу автомобиля.

Во всех жилых комнатах («чистые» помещения) необходимо оборудовать исключительно приток. Установка в каждой комнате вытяжек приводит к пустой трате тепла и созданию сквозняков – которые имеют температуру у пола на 2-4⁰С ниже, чем на уровне роста человека.

Схема принудительной приточно-вытяжной вентиляции с рекуператором

Тяга и доступная высота

Чтобы вытяжная вентиляция в частном доме в ванной, на кухне, в туалете и т.д. была задействована на полную силу, причем постоянно, необходимо оснастить эти помещения вертикальными каналами. И чем выше вентканал, тем лучше тяга, поэтому не очень целесообразно организовывать самодельную вентиляцию по схеме с выходом в стены. Обычно типовой проект вытяжной вентиляции дома определяет местоположение таких каналов в непосредственной близости друг к другу, чтобы их можно было расположить в общей шахте, причем чтобы они выходили на крышу как можно ближе к коньку. Это обеспечивает максимальную высоту каждого канала (то есть, и тягу) и позволяет существенно уменьшить выступ труб над поверхностью кровли.

Чтобы вытяжная вентиляция в частном доме была задействована на полную силу, необходимо обустроить вертикальные каналы

В кирпичных домах вентканалы выкладывают тем же кирпичом непосредственно в кладке внутренних несущих стен – это самое экономичное, но надежное решение. Однако в деревянных и каркасных домах использовать кирпич исключительно для вентиляции просто непрактично. Достаточно использовать для разводки вентиляции в стенах частного дома дешевые пластиковые трубы и патрубки из поливинилхлорида или даже можно ограничиться трубами для канализации: они существенно дешевле и к тому же заметно прочнее. Кроме того, инструкции по обустройству в частном доме вентиляции из пластиковых труб (фото, видео, иллюстрации и схемы, их поясняющие) в изобилии можно найти на специальных ресурсах интернета ввиду простоты конструкции.

Важно! Архитекторы не просто так стараются избегать высоких труб для выводной вентиляции: ведь вывод канала для правильной вентиляции в частном доме всегда полезно обшить и утеплить. Это избавит от конденсата внутри канала, и будет намного проще защитить «выхлоп» трубы колпаком против снега и дождя.

Вентиляционные трубы следует утеплять, чтобы избежать образования конденсата

Есть еще один нюанс. В многоквартирных домах в 90% случаев вытяжные каналы и канализационные трубы располагают в общей шахте. Но для индивидуального строительства подобное решение вопроса, как сделать вентиляцию в доме, крайне нежелательно. Многоэтажка из-за высоты всегда обеспечена отличной тягой, а вот невысокий коттедж при определенных погодных условиях может столкнуться с эффектом обратной тяги. Канализационный «аромат» по всему дому будет обеспечен.

Статья по теме:

Для решения этой проблемы мастера нередко предлагают установить на конце вытяжной трубы обратный воздушный клапан. Однако следует помнить, что в случае наледи клапан нередко блокируется.

Элементы механической приточно-вытяжной вентиляции с автоматическим управлением

Усиление тяги на выходе

Загородный дом редко превышает высотой 5 метров, так что тяга может быть банально недостаточной. Поэтому нужно не забыть подвести к каналу электропроводку. Если тяги будет не хватать, то монтаж вентилятора с решеткой на «выхлопе» трубы займет всего 15 минут.

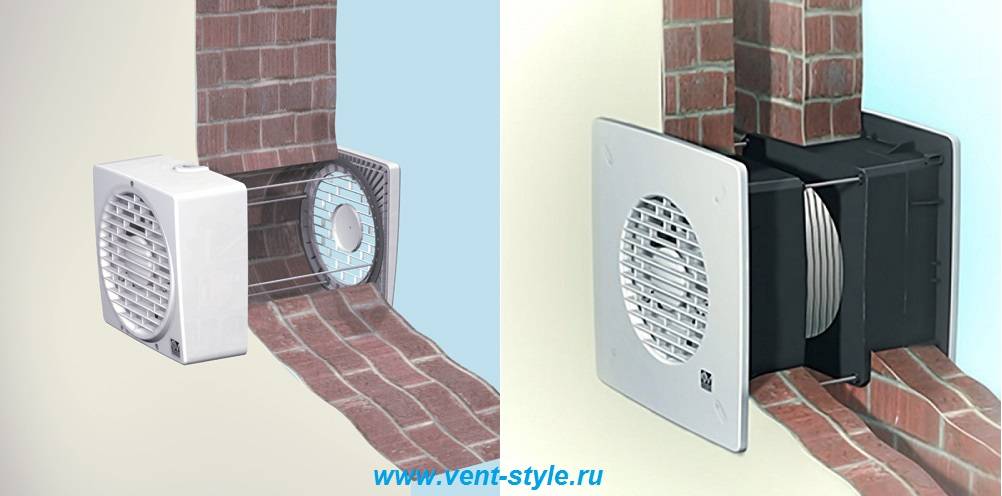

Важно! Почти все бытовые вентиляторы предполагают монтаж на трубы диаметром 100 мм. И далеко не каждый вентилятор (осевой или канальный) будет эффективным, несмотря на заявленные в паспорте характеристики. Они приспособлены к горизонтальному току и неспособны выталкивать воздух высоко.

Комбинированная система приточно-вытяжной вентиляции частного дома

Для вертикальных потоков оптимальны центробежные аппараты. Несмотря на меньшую мощность по характеристикам, несимметричность подключения к оси корпуса устройства и в три раза большую цену, они «отрабатывают свое» до последнего электрона.

Доступ свежего притока

Собственно, сам приток обеспечивается в основном оконными рамами, а точнее обычными или откидными форточками с заборными решетками или без, и микровентиляцией.

Однако зимой воздух будет поступать холодным, поэтому в стеклопакет или в оконную раму могут встраиваться проветриватели. Прежде чем попасть в помещение, свежий воздух с улицы попадает в систему вентканалов, где отбирает небольшое количество тепла из комнаты. Эффективность проветривателя позволяет, например, поднять температуру свежего воздуха с -20⁰С до 0⁰С, что почти полностью избавит от эффекта «холодного пола».

В холодную пору рекуператор обеспечивает подогрев подаваемого воздуха за счет теплообмена между холодным поступающим потоком и теплым, выводимым из помещения

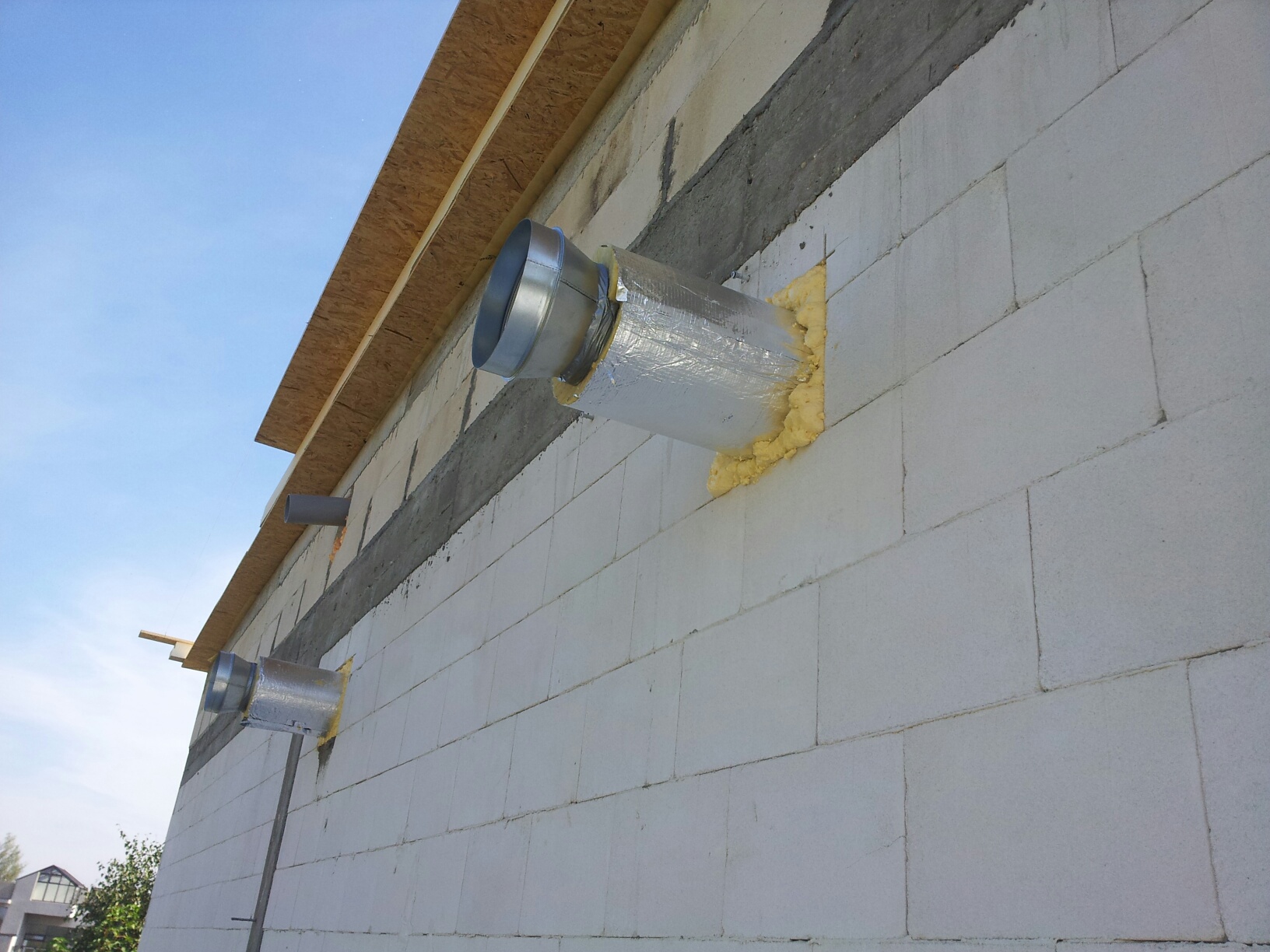

Поскольку дом строится с нуля, то проще и практичнее использовать стеновые клапаны, которые представляют собою отверстия в стене, перекрываемые пружинными регулируемыми клапанами или задвижками. Очевидно, что температуру воздуха они не изменяют, но никто не мешает расположить их над или за батареей. В этом случае конструкция оконных рам вообще неважна.

Важно! Отдельный момент – это котлы, печи и камины, так как они потребляют большое количество кислорода. Если котел уже подключен к коаксиальной системе газоотвода, то об его специальной вентиляции можно не беспокоиться. Иначе необходимо просто добавить приточных клапанов.

Стеновой вентиляционный приточный клапан с рекуператором

Для камина идеальным решением будет собственный канал с улицы, выводимый непосредственно под зону горения. Это обеспечит минимальный отбор кислорода из общего объема помещения, приходящий воздух сразу будет разогреваться, да и сам камин будет гореть намного лучше из-за притока кислорода извне.

Принудительная вентиляция

Российский климат в любом случае требует грамотного отопления, поэтому естественная вентиляция в загородном доме достаточна далеко не во всех регионах страны. Проблему холодного воздуха в подавляющем большинстве случаев может решить только принудительная вентиляция, которая, в свою очередь, может быть как централизованной, так и локальной.

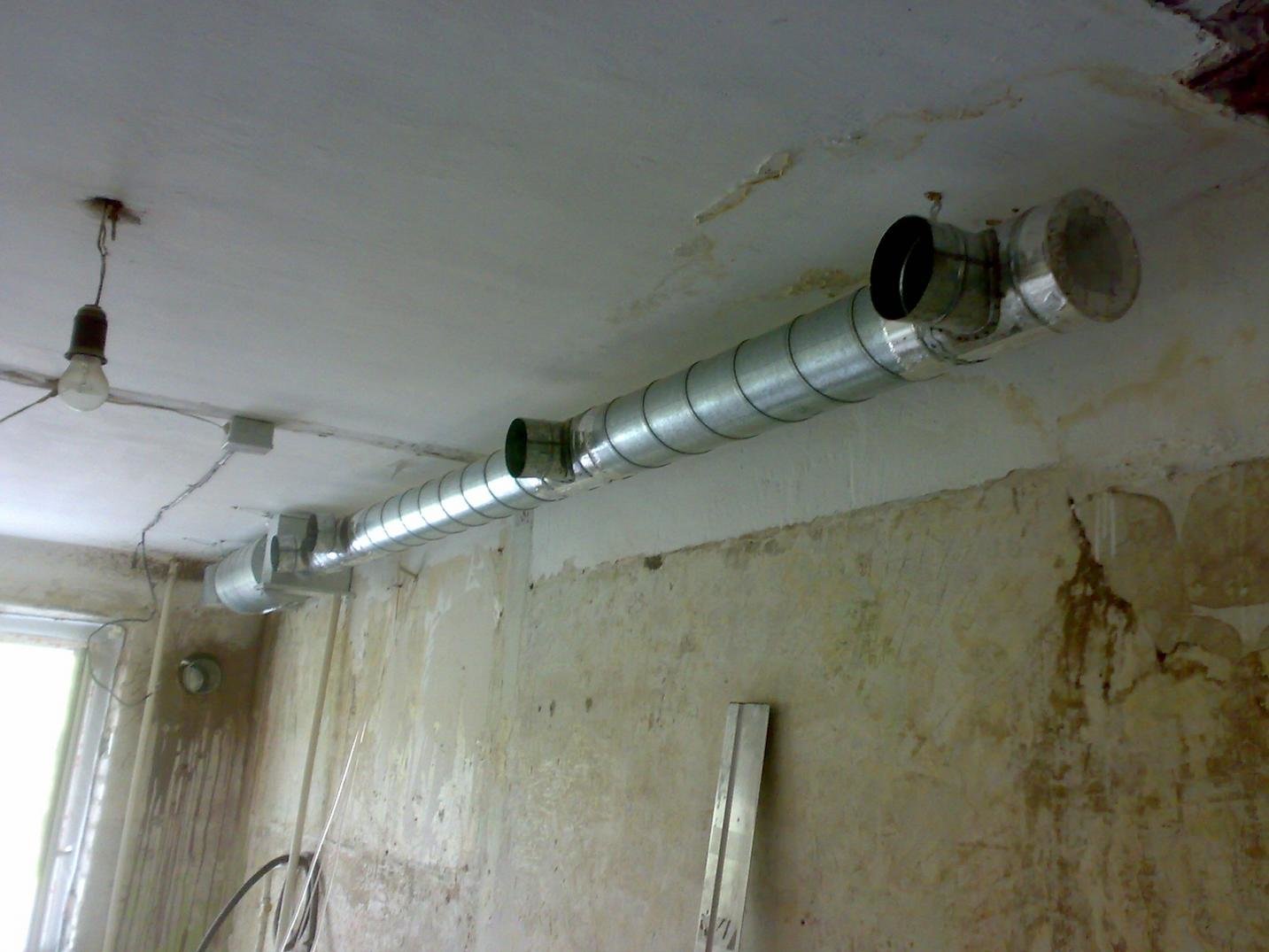

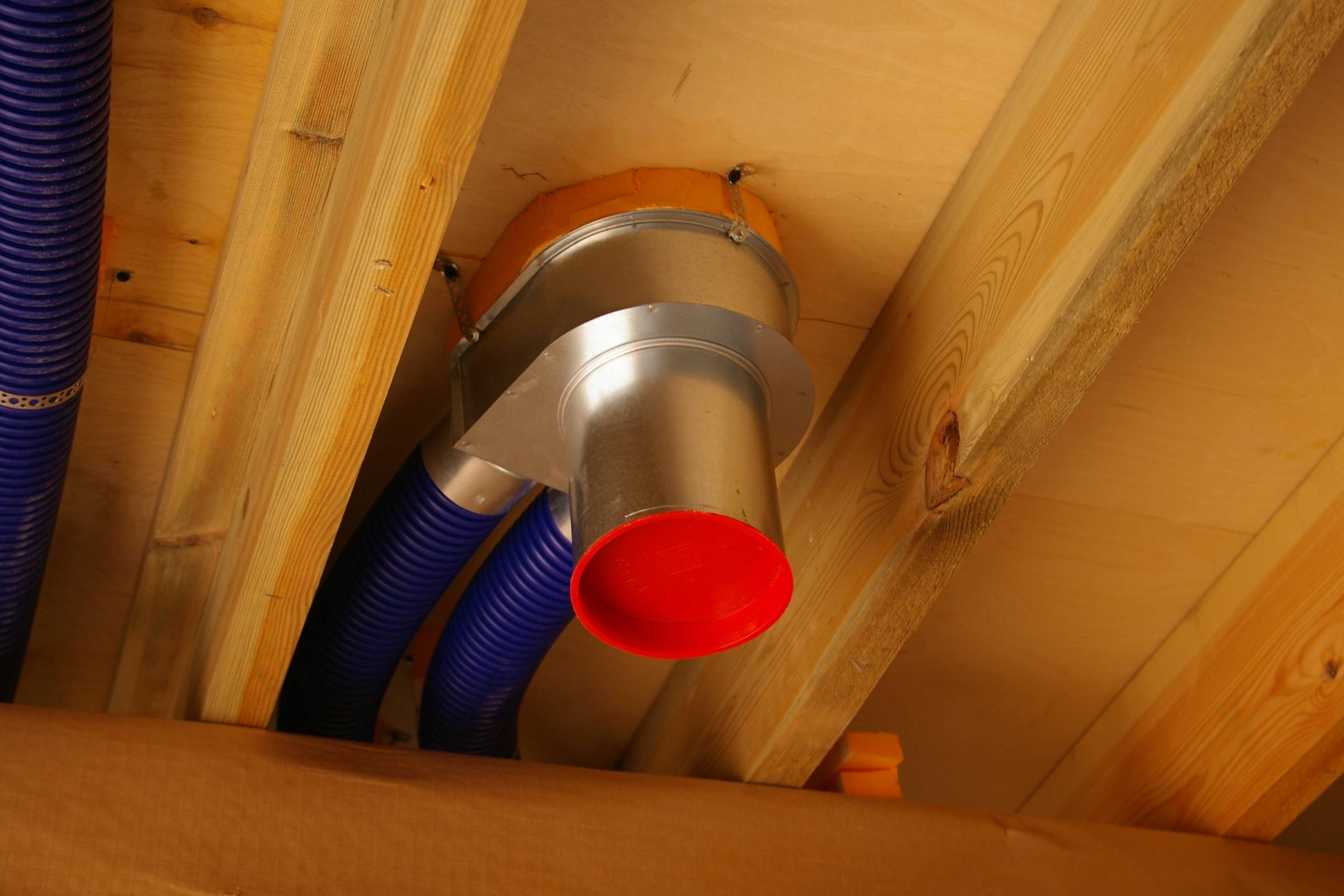

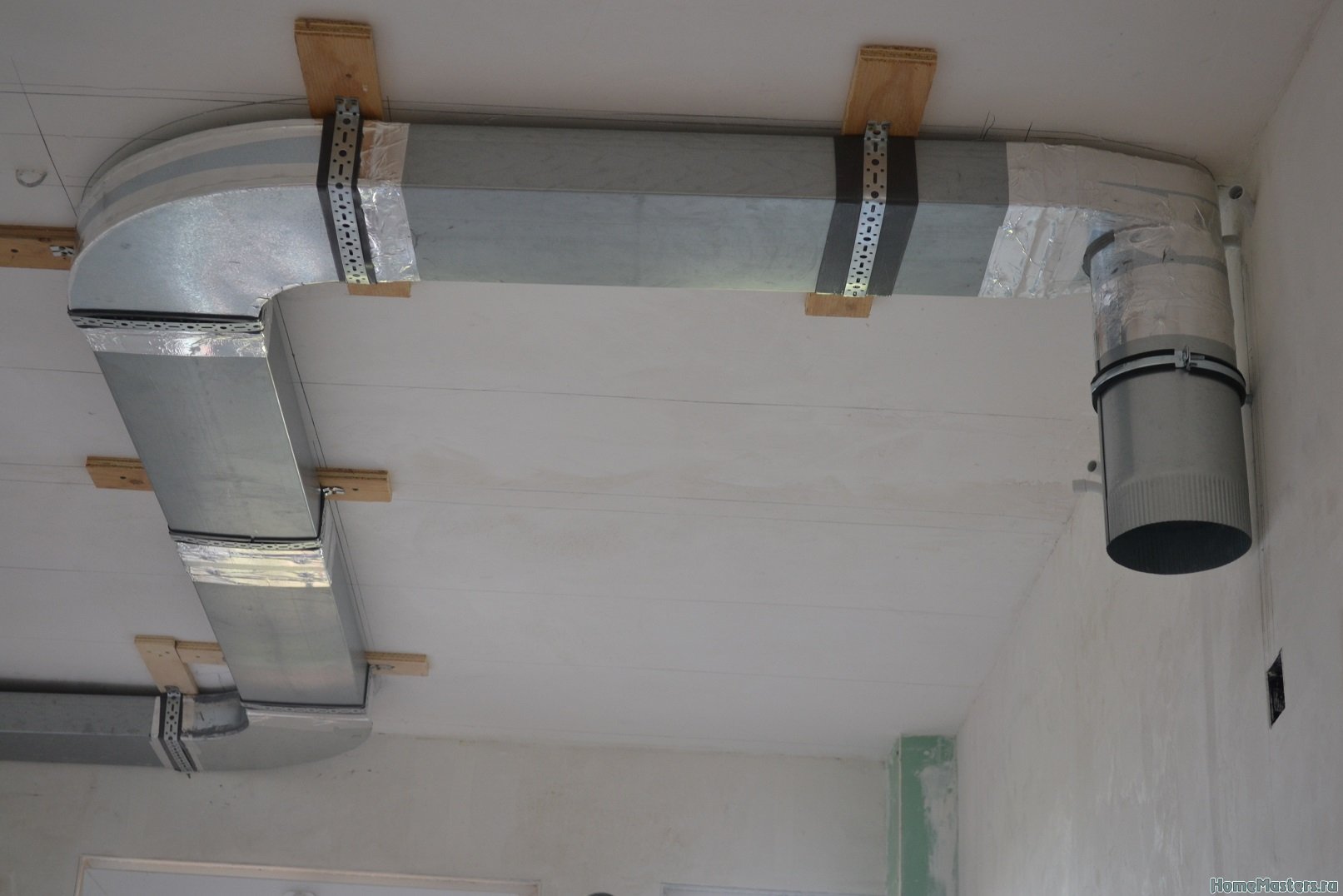

Разводку воздуховодов вентиляционной системы можно обустроить в стяжке пола

Централизованная система

В простейшем случае используется самый бюджетный вариант — будьте осторожны, так как проектировщики в попытках принизить смету часто его предлагают, когда вся сеть трубопроводов из «грязных» помещений сводится в одну точку, где мощный вентилятор выбрасывает воздух наружу. При этом приток остается естественным – через окна и клапаны. Однако такая система принципиально ничем не отличается от естественной, ведь приточный воздух все равно поступает холодным. Ровно того же эффекта, но существенно дешевле, можно добиться, если для кухни и санузла установить отдельные «выхлопы» с вентиляторами. Очевидно, что это – деньги на ветер, причем буквально.

Централизованная вентиляционная система с автоматическим управлением обеспечивает фильтрацию, подогрев или охлаждение, желаемый уровень влажности подаваемого воздуха, а также отвод отработанного воздуха из помещений

В настоящей приточно-вытяжной системе входные и выходные воздушные каналы сходятся в вентиляционной установке, которая может состоять из приточного и вытяжного вентиляторов, рекуператора, подогревателя и автоматики. То есть, воздух как поступает, так и выводится принудительно. При этом если для системы вентиляции воздуха частного дома купить рекуператор, то его установка обеспечит не только нагрев входящего воздуха, но и значительную экономию электроэнергии или топлива. Это происходит за счет теплообмена потоков в рекуператоре, представляющем собою блок, в котором по тонким фильерным трубкам навстречу друг другу идут два воздушных потока – теплый из помещения и холодный с улицы. На протяжении от десятков до сотен метров пути теплый воздух отдает тепловую энергию входящему холодному потоку, что обеспечивает экономию тепла на 25-50%. Летом рекуператор отключается.

После устройства с рекуперацией устанавливается подогреватель, работу которого контролирует автоматика. Температура воздуха после рекуперации повышается до комфортных +10-15⁰С. Автоматика добавляет возможность плавно регулировать независимые входной и выходной потоки.

Централизованная система вентиляции требует установки весьма дорогого оборудования

Локальная принудительная вентиляция

Централизованная система может выполнять и дополнительные функции, главная из которых – механическая фильтрация входящего потока воздуха.

Но нужно учесть и определенные недостатки:

дорогостоящее оборудование;
наличие сети трубопроводов большого сечения по всему дому требует квалифицированной укладки;
центральный блок сам по себе изрядно шумный и уже только поэтому требует отдельного технического помещения в 6 и более квадратных метров.

Однако, для небольших домов существует и разумный компромисс: обустройство локальной принудительной вентиляции.

Локальная вентиляция помещений позволит избежать затрат на прокладку воздуховодов

На рынке представлен широкий ассортимент малогабаритных вентустановок, рассчитанных на одно помещение. Они также оснащены вентиляторами, фильтром, рекуператором, подогревателем и ионизатором. Внешне они мало отличаются от обычных кондиционеров, им не требуется никаких воздуховодов, разве что небольшой вывод наружу.

То есть, фактически несколько таких аппаратов полностью «перекроют» жилые помещения. Вот только для того, чтобы решить вопрос как сделать в частном доме вентиляцию ванной, туалета, кухни и, возможно, подвала все-таки потребуется установка каналов естественной вентиляции.

Зато такое компромиссное решение вполне возможно получить без обращения к специалистам: будет достаточно воспользоваться подробными инструкциями со схемами и фото. Вентиляция в частном доме в данном случае может быть сделана своими руками.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Как установить кухонную вытяжку в частном доме?

Схема вентиляционной системы должна планироваться еще на этапе проектирования дома. Только так можно учесть все нюансы и получить сбалансированный воздухообмен. Одним из наиболее важных элементов вентиляционной системы является кухонная вытяжка в частном доме. Ведь кухня – это комната с наиболее грязным и влажным воздухом.

Устройство вытяжки на кухне в частном доме будет напрямую зависеть от выбранного способа вентиляции.

Естественная вентиляционная система

Наименее затратный и наиболее простой способ проветривания комнат – это естественная вентиляция.

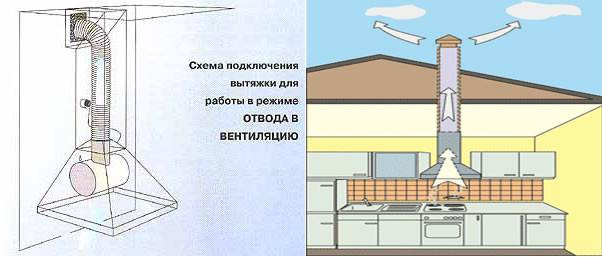

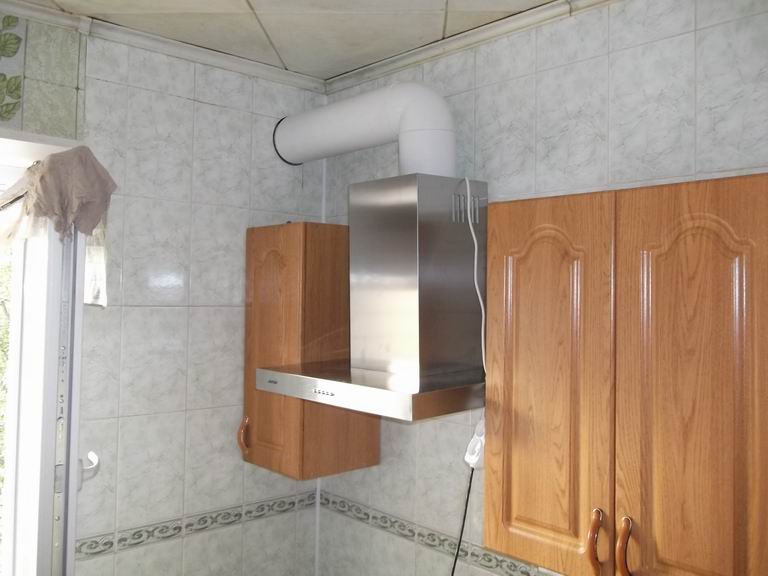

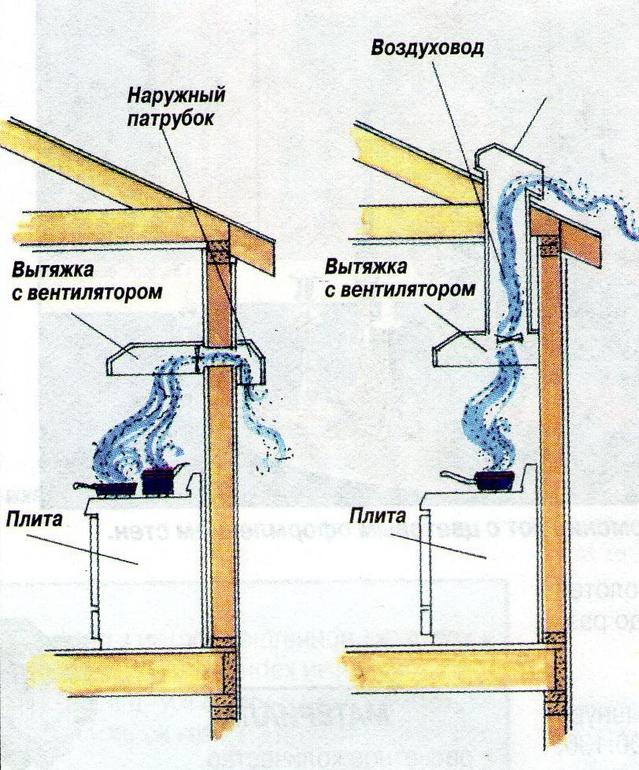

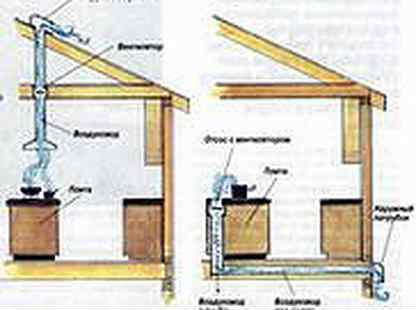

Кухонная вытяжка в доме

Холодный уличный воздух проникает в помещение через приточные отверстия. Нагреваясь, он поднимается, тем самым вытесняя через воздуховод отработанные воздушные массы.

В большинстве случаев для притока свежего воздуха достаточно щелей в окнах, а если окна установлены современные (с уплотнительными резинками), то потребуются специальные приточные отверстия.

Для оттока отработанных воздушных масс потребуется вертикальный канал (воздуховод). Один его конец должен возвышаться над крышей дома минимум на 50 см, а второй конец должен начинаться в потолке кухни и служить отточным отверстием. Диаметр воздуховода рассчитывается исходя из нормативов воздухообмена, площади помещения, высоты потолков, вида плиты (газовая или электрическая) и количества конфорок.

Круглая вытяжка для кухни

Форма и материал для воздуховода подбирается индивидуально. Но стоит учитывать, что хоть прямоугольные каналы установить и спрятать легче, засоряются они быстрее. Лучше всего в процессе эксплуатации показали себя круглые трубы с гладкими стенками, они гораздо меньше собирают пыль и жировые отложения.

Такая система наиболее проста с точки зрения монтажа и не требует расходов в процессе эксплуатации, но для кухни она практически бесполезна.

Есть несколько основных причин неэффективности естественной вентиляции:

Отсутствие возможности контролировать скорость воздухообмена. В процессе приготовления пищи могут возникнуть ситуации, когда воздух нужно быстро удалить из комнаты, чтобы запах не распространился по всему дому. Можно, конечно, открыть окна, но в холодный период года это приведет к сквознякам и большим теплопотерям. Дополнительно через окна в комнату может попасть, мелкий мусор или насекомые, а для кухни это неприемлемо.
Зависимость от погодных условий. Естественная вентиляция корректно работает только тогда, когда температура в доме выше, чем на улице. В жаркий период года воздух будет застаиваться в вентиляционных каналах, и такая система не будет работать вовсе.

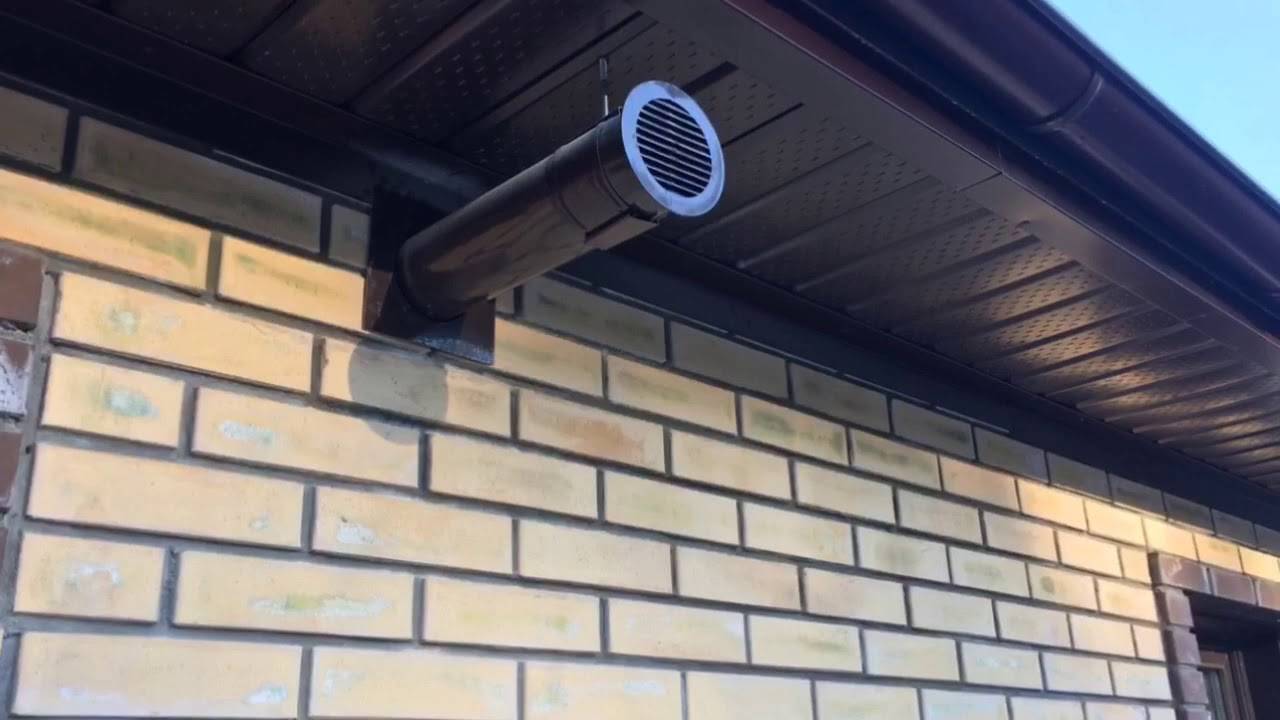

Если дом уже закончен, и дымоход для кухонной вытяжки в частном доме переделать невозможно, то частично решить вопрос проветривания поможет установка рециркуляционной кухонной вытяжки в частном доме.

Движение воздушных масс

Такие агрегаты весьма компактны и мобильны и не требуют жесткой привязки к варочной панели, но при установке непосредственно над плитой, все же, дают лучшие результаты. При работе такие модели прогоняют отработанные воздушные массы через систему угольных фильтров и возвращают их обратно в помещение.

Достоинством таких агрегатов является отсутствие привязки к вентиляционным каналам, а недостатком то, что они прекрасно удаляют посторонние запахи, но не избавляют помещение от лишней влаги.

Принудительная вентиляция

Этот способ проветривания гораздо эффективнее. Система приточных и отточных отверстий делается по той же схеме, как и для естественной вентиляции. Но дополнительно комплектуется электрическими вентиляторами, позволяющими контролировать скорость воздухообмена. Для кухонь чаще всего используют два вида принудительной вентиляции: вытяжную и приточно-вытяжную.

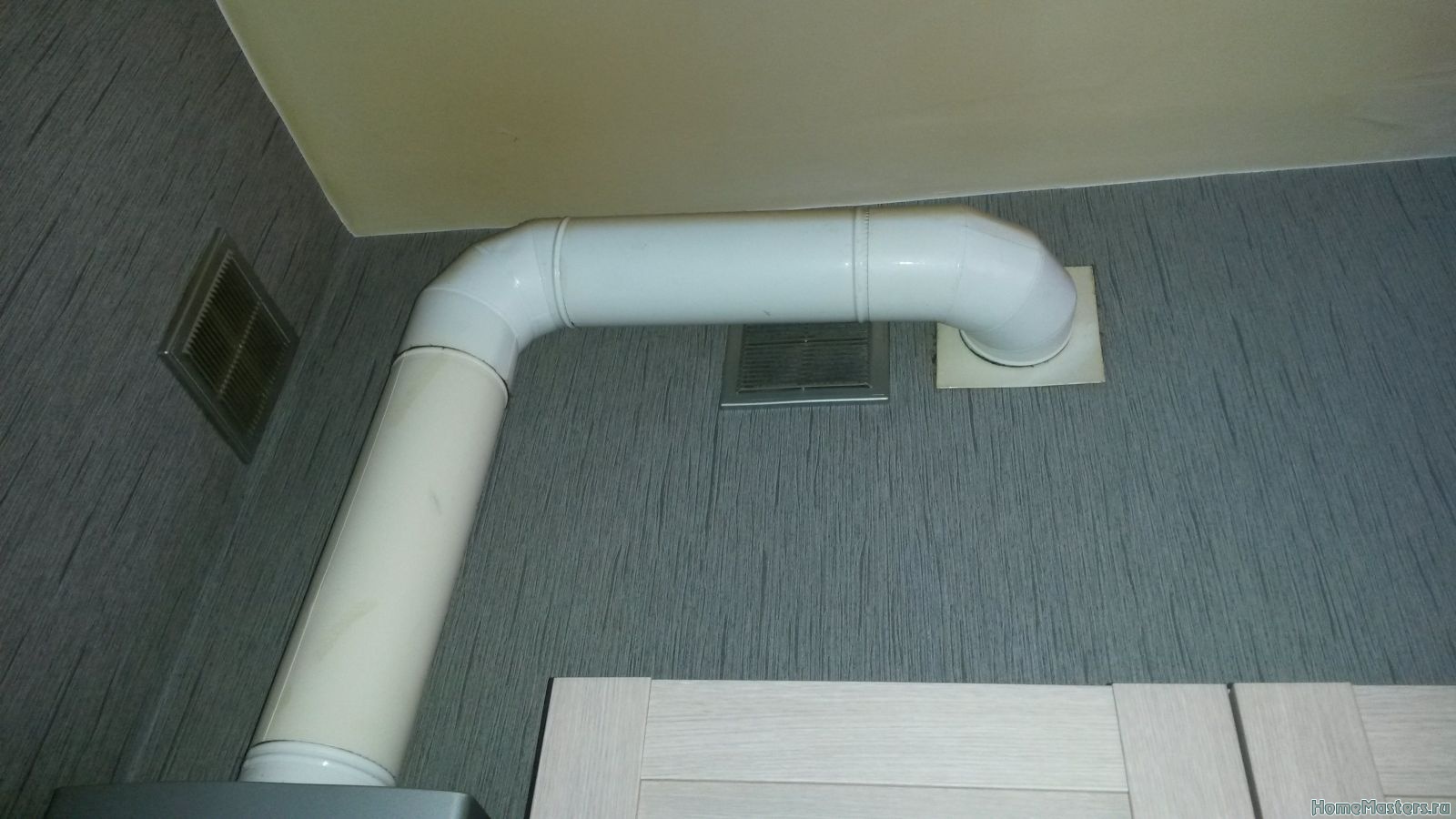

Обычная бытовая вытяжка на кухне в частном доме, подключенная к воздуховоду – это и есть простейший пример вытяжной вентиляции. Располагают ее обычно над варочной панелью. Отработанный воздух принудительно удаляется через систему вентиляционных каналов.

Отличие двух типов вентиляции

Приток свежего воздуха идет через щели или приточные отверстия. Именно по такой схеме делается вентилирование кухни в большинстве случаев.

На данный момент на рынке предоставлен огромный ассортимент бытовых электрических вытяжек, поэтому не составит труда подобрать модель исходя из индивидуальных требований.

Приточно-вытяжная вентиляция делается, когда остальные варианты не работают. Помимо бытового вытяжного устройства она включает в себя специальный нагнетатель, который устанавливается профессионалами в специально проделанное отверстие в стене.

В качестве нагнетателя может выступать самый простой вентилятор, так и сложное устройство с рядом дополнительных функций (подогрев, фильтрация, увлажнение воздуха).

Такие конструкции стоят на порядок дороже, поэтому применяются в основном в больших профессиональных кухонных помещениях.

Требования к установке вытяжки

Независимо от выбранной модели вытяжного устройства есть ряд правил, как установить кухонную вытяжку в частном доме.

Правила монтажа

Приточное и отточное отверстия должны быть максимально отдалены друг от друга.
Подбирать количество и диаметр воздуховодов из норм воздухообмена. Для помещения с газовой плитой норма составляет 140 м³/ч, для электрической – 110 м³/ч. Для маленьких помещений требования могут быть снижены, но не менее 90 м³/ч. Детально про вытяжку над газовой плитой мы писали здесь: http://kvarremontnik.ru/vytyazhka-nad-gazovojj-plitojj-v-chastnom-dome-kakojj-variant-vybrat/
Диаметр воздуховода не должен быть менее 110 мм, иначе может возникнуть эффект обратной тяги.
Для комнат площадью более 15 м², желательно делать два отточных канала.
Бытовая вытяжка устанавливается согласно инструкции. Но стоит учитывать, что при установке над варочной панелью, расстояние до газовой плиты должно составлять 60-80 см. Если плита электрическая, то дистанция должна лежать в диапазоне 50-70 см. Если вытяжку поднять выше она будет неэффективна, если опустить ниже – жар от конфорок может повредить устройство.
Канал для оттока должен начинаться в потолке. Если это невозможно, допустимо сделать его в верхней части стены, но не ниже 10 см от потолка.
Выбирая вытяжной прибор, стоит учитывать диаметр вентиляционных каналов. Нет смысла переплачивать за слишком мощные агрегаты при недостаточно широких каналах. Их пропускная способность не справится с объемом потока.

Газовую плиту можно устанавливать только в помещениях объемом не менее 8 м³и высотой потолков более 2,2 м. Если объем помещения более 8 м³ у плиты может быть не более 2 конфорок. При объеме свыше 12 м³ допускается наличие 3 конфорок. 4 конфорки можно устанавливать только в кухнях объемом более 15 м³.

Дополнительная информация в этом видео.

Вентиляция в частном доме — децентральные и центральные системы. Консультации по выбору

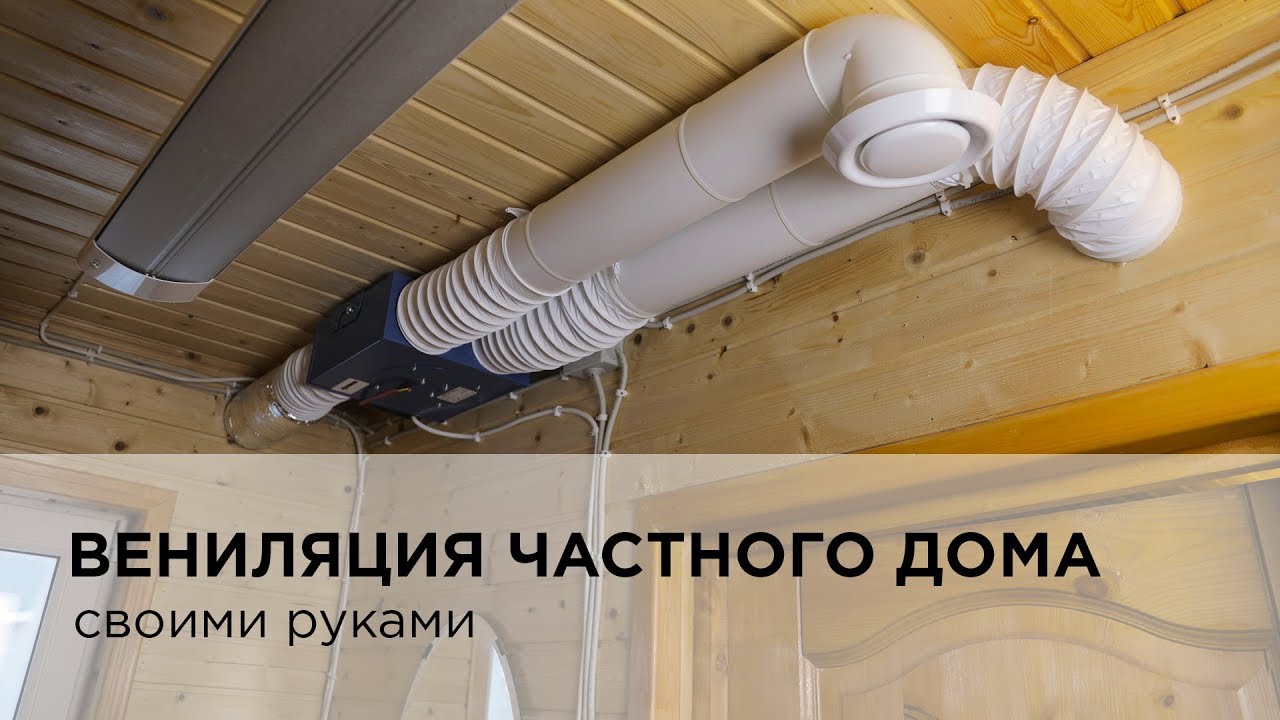

Система вентиляции частного дома

Всё чаще люди предпочитают уютные загородные дома холодным квартирам в мегаполисах. И это не удивительно. Ведь там отсутствует шум города, машин, мотоциклов, сирен и крякалок от спецавтомобилей, нет удушливого смога и светового загрязнения от тысяч ламп рекламы и уличного освещения. А самое главное – летом в них легко и свободно дышится, при условии правильно организованной вентиляции конечно.

Однако существует множество факторов, негативно влияющих на вентиляцию в помещении. Это могут быть неправильно сделанная и отсутствующая вытяжная система, герметичные пластиковые окна, синтетические отделочные материалы, повышенная влажность и другие. Чтобы круглый год и в любую погоду радоваться свежему и чистому воздуху, система вентиляции в частном доме должна быть сделана грамотно. Иначе вы рискуете столкнуться с такими проблемами как обратная тяга, плесень, духота и конденсат, особенно обостряющиеся в зимний период.

Требования к вентиляции в частном доме

Правильно организованная вентиляция в частном доме решает сразу 2 задачи. Благодаря ей с улицы поступает насыщенный кислородом воздух и уходит воздух с высоким содержанием углекислого газа, влаги, пыли, выделений из отделочных материалов помещения и мебели и т. д. Но чтобы она выполняла свои функции, важно строго соблюдать требования к её установке:

Приток уличного воздуха по СНиП г. Москвы, должен быть не менее 30 м³/час на человека. Санузлы и подсобки требуют от 50 м³/час. А на кухне этот показатель достигает 90 м³/час, так как во время приготовления пищи выделяется большое количество влаги, а при использовании газовой плиты еще добавляется потребление огромного количества кислорода.

Приточная установка в частный дом

Приточная и приточно-вытяжная вентиляция в частном доме должна отвечать жестким требованиям: иметь достаточную производительность, возможность управления, а та же быть адаптирована к особенностям климата и природным условиям.

Вытяжная вентиляция в частном доме отводит отработанный воздух. Соответственно, должна быть снабжена либо мощным вентилятором, либо естественной и хорошо работающей общедомовой вытяжной системой, имеющей достаточный для образования естественной тяги перепад высот, как зимой, так и летом.

Что установить? Об установке вентиляции в частном доме.

Установка вентиляции в частном доме начинается с выбора типа оборудования. Вентиляция в доме будет Централизованная или Децентрализованная.

При выборе центральной системы вентиляции, начать следует с разработки проекта. Он необходим для того, чтобы избежать ошибок в процессе монтажа, а также для учета всех нюансов.

При этом рассчитывается способ подачи воздуха, мощность и производительность оборудования, разводка труб и их сечение, местонахождение вытяжных отверстий, способы разводки, наличие камина и т.д. Так же необходимо принять меры для минимизации передачи звука по воздуховоду.

Схема вентиляции в частном доме в данном случае обязательна, нюансов очень много и желательно учесть их по максимуму до начала строительства, чтобы интегрировать систему вентиляции с остальными коммуникациями.

При выборе вентиляции дома на базе децентральных систем, следует обратиться к специалистам, которые помогут выбрать оптимальное оборудования для любого типа дома.

Каждая из систем выше в свою очередь делится на ещё на два вида

Децентральные системы вентиляции для частного дома

Выбор способа вентиляции в частном доме подбираются с учетом особенностей домовладения:

Если в доме уже сделана отделка, а в помещении выявились проблемы с вентиляцией, то в этом случае в каждом помещении рекомендуется установка децентрального приточно-вытяжного прибора — рекуператора, который будет обслуживать одну комнату (иногда может потребоваться установка двух штук, если комната большая по площади или в ней регулярно находится много человек одновременно).
Если дом находится на стадии проектирования, то можно просчитать установку центральной системы вентиляции и реализовать проект на стадии строительства. Однако посчитайте аналогичную систему на децентральных приборах, такая система может оказаться в 2-3 раза дешевле при схожей производительности.
Если в доме уже заложена общедомовая вытяжная система, и она работает удовлетворительно, то более комфортным в использовании будет приточная система. Однако в случае если дом отапливается электричеством или печью, то лучше обратить внимание на энергосберегающее приборы – рекуператоры.

Чтобы понять, как правильно сделать вентиляцию в частном доме, нужно придерживаться нескольких простых правил:

Вентиляция как в каменном так и в деревянном доме должна состоять из двух частей Притока и Вытяжки. Отсутствие одного из этих элементов сведёт на нет, все попытки организовать эффективное проветривания помещения.
Приток всегда должен приходить сначала в “чистые помещения” (спальни, залы, кабинеты, детские и т.д.), а вытяжка должна находиться в “грязных помещениях” (санузлы, кладовки, бойлерные и т.д.) Таким образом, воздух богатый кислородом будет поступать в помещения где находятся люди, а загрязнённый углекислым газом, отработанный воздух будет уходить в вытяжку унося с собой излишки влаги и запахи.
Предусмотрите под дверями зазор, достаточный для свободного перетока воздуха из комнаты в зал или коридор. Особенно это касается санузлов и бойлерной. Очень интересным решением для этого является переточный клапан Двервент, который пропускает воздух, но не пропускает шум.

Вентиляция на кухне в частном доме должна стать частью общей системы и при её проектировании необходимо придерживаться нескольких правил:

Вентиляционный канал от вытяжного зонта над плитой, должен быть отдельным и не совмещаться с воздуховодами из других помещений. При применении децентральных систем вентиляции, одним из решений является клапан Marley DUO. Он позволяет выкидывать отработанный воздух сразу на улицу и обойтись без прокладки воздуховодов. Причём в клапан сразу встроена система компенсации давления при включённом вытяжном зонте.
Предусмотрите в кухне компенсационный пассивный клапан. Так как современные вытяжные зонты обладают высокой производительностью до 1000 куб\м в час, клапан будет компенсировать перепад давление при включённой вытяжке, что позволит не тянуть воздух из вентиляционных шахт и опрокидывать тягу.

Часто газовые службы имеют требования к вытяжной системе на кухне. С подробными разъяснениями для газовщиков, по организации вытяжной вентиляции на кухне частного дома, на базе прибора Вакио, можно ознакомиться здесь.

Вентиляция в спальне частного дома, так же имеет свои нюансы. Главным образом она должна быть тихая. Если дом отапливается электричеством или обеспечить естественную вентиляцию не возможно, то наиболее подходящим решением будет установка рекуператора Вакио или Mitsubishi. Данные приборы тихие и обладают монотонными шумовыми характеристиками, что очень важно для тихих спален.

Рекуператор в частном доме

В нежилом подвале как минимум стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, переточные клапаны должны быть и в них. Продухи должны иметь диаметр 100 -125 мм и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В котельной дымоходы должны быть оборудованы парными отверстиями: для вывода газов и очистки от копоти или сажи. А её элементы изготовлены из огнеупорных материалов. И помните котельную на газу без приточного клапана в стене или в двери не примут в эксплуатацию!

На чердаке можно использовать кровельные аэраторы, вентилируемые коньки, а также перфорированные софиты. Новым и интересным решением являются крышные вытяжные вентиляторы на солнечных батареях.

И самое главное — вентиляционная система обеспечивает комфорт и безопасность. Так что не экономьте на оборудовании и доверяйте проектирование и монтаж вентиляции в частном доме профессионалам.

Приточная вентиляция в частном доме

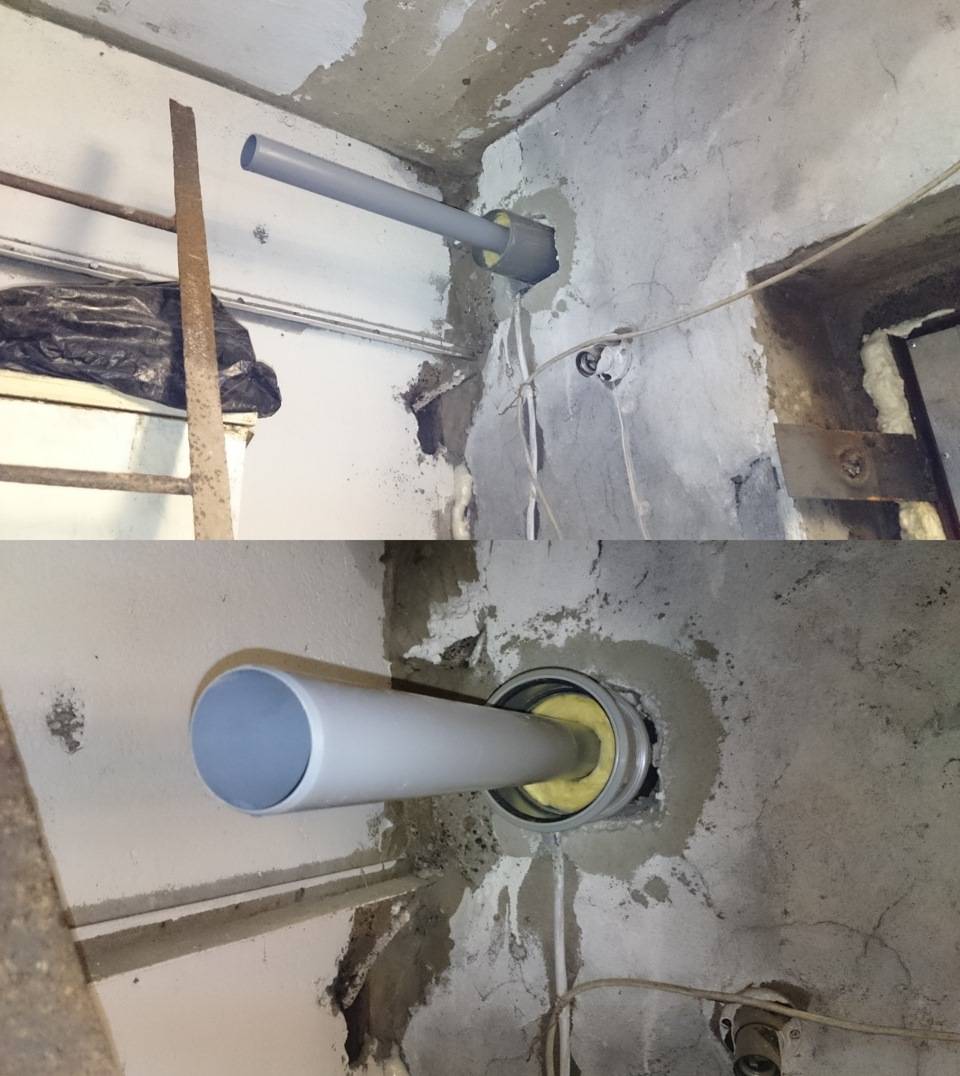

Вентиляция в подвале частного дома

В неиспользуемых подвалах стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, отдушины должны быть и в них. Продухи должны иметь диаметр 12 см и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В подвалах, которые интенсивно используется и в нём часто находятся люди стоит установить вентиляцию такую же как и в жилой зоне, но с небольшими поправками на функциональное назначение помещений. Так вентиляция для спорт-зала в подвале будет отличаться от винной комнаты, а кинозал в подвале вентилировать нужно немного иначе чем гардеробную или сауну.

+7 (495) 190-74-06 Закажите консультацию и выезд инженера

Как сделать вентиляцию в ванной комнате в частном доме своими руками

Содержание:

Строительные нормы для ванных
Виды вентиляции
Естественная вентиляция
Принудительная вентиляция
Вентиляционные кольца или решётка

Если вы задумали построить дачу или возвести деревенский дом, то вам придётся продумать множество моментов. Сюда относится и этажность, и планировка, и архитектурные особенности, и правильное обустройство специальных помещений (влажных зон, чердака, подвала и пр.). Особое внимание требуется уделить санузлу, ведь в этой комнате постоянно повышена влажность. Для того, чтобы избежать возникновения плесени, появление грибков, порчи стен, пола и потолка в ванной, нужно обеспечить качественный отвод паров влаги из санузла с помощью грамотно оборудованной вентиляции. Если вы обладаете достаточным бюджетом, то можете пригласить специалистов, но если вам хотелось бы сэкономить, то есть смысл заняться установкой вентиляции самостоятельно. Ниже будет рассмотрено, как сделать вентиляцию в ванной комнате в частном доме своими руками.

Строительные нормы для ванных

Ванная комната — помещение влажное, где микроклимат существенно отличается от микроклимата в прочих комнатах. Именно поэтому к нему применяются особые требования в части температуры и влажности. Так, согласно строительным нормам в ванной температура не должна опускаться ниже 25 градусов в холодный сезон и ниже 20 градусов в тёплый. Кроме того, уровень влажности здесь должен быть не более 65%. Эти характеристики обуславливают не только комфортность водных процедур, но и гигиеничность, ведь тёплая и очень влажная среда — идеальное место для размножения бактерий.

Для того, чтобы обеспечить требуемый уровень влажности, и сооружается вытяжная вентиляция. Профессионально оборудованная вентиляция создаёт в санузле воздухообмен с показателем 25 м³/час, а если санузел совмещённый, то 50 м³/час. К этим параметрам и следует стремиться при оборудовании частного дома тот или иной системой вентиляции в ванной.

Виды вентиляции

В зависимости от размеров дома и санузла, расположения ванной комнаты, а также ваших возможностей, вы можете остановиться на одном из четырёх вариантов:

естественная вентиляция;
принудительная вентиляция, организованная с помощью накладного оборудования;
приточная вентиляция, организованная с помощью канального оборудования;
вентиляционная решётка или кольца в двери.

Естественная вентиляция

Естественные вентиляционные каналы планируются ещё на этапе разработки проекта. При сооружении каналов их выкладывают изнутри кирпичом или же устанавливают специальные трубы; по вентиляционным каналам насыщенный влагой воздух выводится из ванной за пределы дома. Следует отметить, что через естественную вентиляцию воздух выходит под небольшим давлением. Поэтому принципиально важно, чтобы изнутри элементы вытяжки были как можно более гладкими и не имели выступов. Если в воздуховоде есть крутой поворот, то он существенно снизит эффективность вентиляции, поэтому необходимо располагать каналы так, чтобы они не имели поворотов, в крайнем случае можно сделать очень плавный изгиб.

В ванной комнате лучше всего обустраивать вертикальный канал, не объединяя его с воздуховодами из других помещений, но если всё-таки есть необходимость в соединении вытяжек из разных комнат, которые располагаются на одной стороне строения, то можно сделать это на чердаке. Также допустимо объединять вентканалы ванны и туалета, находящихся на одном этаже.

Владельцы одноэтажных дач могут своими руками сделать вентиляцию в ванной комнате непосредственно в потолке. При такой организации влажный воздух будет вытягиваться сразу же на чердак и на крышу.

Устройство естественной вентиляции в частном доме

Естественная вытяжка включает два главных элемента — воздуховод и выводной канал. Воздуховоды — прямые вертикальные шахты — прокладываются в стенах. Избегайте при устройстве естественной вытяжки углов и изгибов, но продумайте возможность периодической проверки и очищения шахт. Выводной канал лучше сделать круглым в сечении с диаметром не менее 10 см. В круглой трубе более активная тяга, и, следовательно, вентиляция будет более активной. Для максимальной эффективности стоит заложить высоту канала на 5-6 метров выше дома; такая конструкция обеспечит хороший перепад давления, гарантирующий полный отвод влажного воздуха. Трубу сверху целесообразно накрыть зонтом, чтобы дождь или снег не попадали в шахту.

Принудительная вентиляция

В ряде случаев естественный отвод воздуха оказывается нерезультативным, в таких ситуациях стоит сделать вентиляцию в ванной комнате в частном доме принудительным способом. Такая вытяжка особенно необходима, если в санузле обустроена сауна или парная. Кроме того, принудительная вентиляция может быть дополнением для естественной, часто именно к ней прибегают владельцы старых домов, не готовые к полному переоборудование имеющейся, но вышедшей из строя или уже не справляющейся со своими функциями естественной вентиляции.

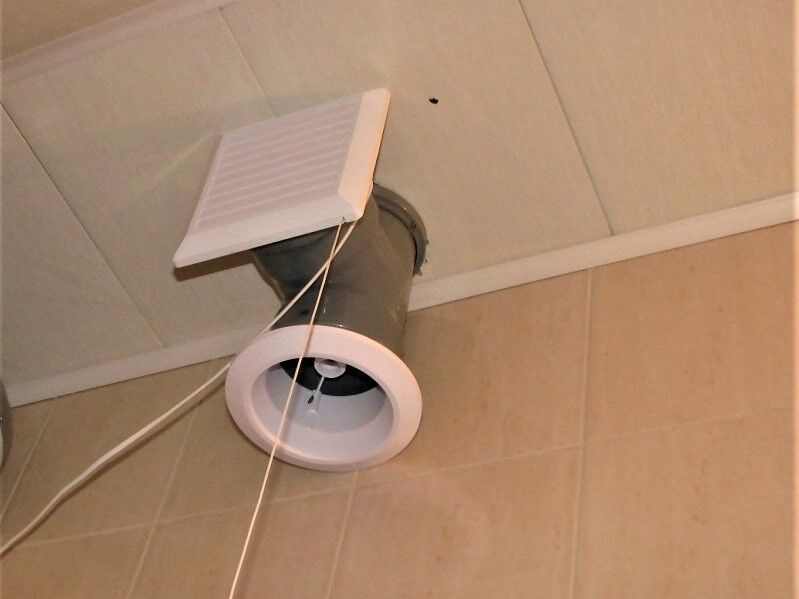

Накладное оборудование для принудительной вентиляции

Если санузел невелик по размерам, то подойдёт вариант установки накладного оборудования. Накладные вентиляторы, как правило, обладают небольшим габаритами и простым дизайном, поэтому впишутся в интерьер любого помещения. При покупке вентилятора требуется правильно рассчитать его мощность. Для ориентировки можно использовать такую формулу: площадь помещения*6 (если санузлом пользуется не более трёх человек) или площадь помещения*8 (если санузлом пользуется более трёх человек). Полученное число и будет оптимальной мощностью вентилятора.

Нужно сказать, что накладные вентиляторы имеют сравнительно небольшую мощность, поэтому энергии потребляют немного. Работа этого вида оборудования не повысит ваши коммунальные платежи, но при грамотно выбранных параметрах обеспечит идеальный микроклимат в ванной.

Что касается монтажа вентилятора, то он не требует специальных навыков, с его установкой справится любой хозяин. Напомним, что вентиляторы — приборы электрические, поэтому перед их монтажом в обязательном порядке нужно обесточить дом.

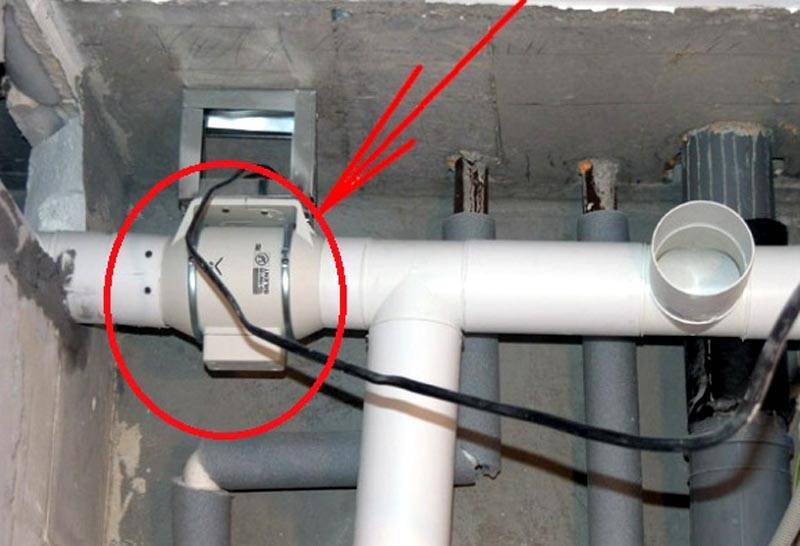

Канальное оборудование для приточной вентиляции

Канальные приборы подходят для просторных санузлов, из которых следует отводить большой объём влажного воздуха. Монтируется такое оборудование в вентиляционную шахту, по возможности, максимально близко к вытяжному отверстию (например, отдушине). Также необходимо предусмотреть установку обратного клапана, который предотвратит втягивание уличного воздуха в воздуховод.

При монтаже канального вентилятора также отключите электричество. Не забудьте, что выходное отверстие, через которое выходят пары из ванной, должно быть очень хорошо герметизировано, в противном случае в санузле будут регулярно возникать сквозняки. Поскольку канальные вентиляторы — оборудование технически сложное, его требуется время от времени проверять, для этого продумайте расположение ревизионного люка.

Выбирая прибор для оснащения частного дома, учитывайте его мощность. Слишком мощные приборы, рассчитанные на активную работу и большие объёмы, довольно дорогостоящи и затрачивают энергию. Если ваш санузел имеет не очень большие размеры, то очень мощный прибор потребует огромных финансовых затрат, но эффективность его будет сравнима с агрегатом средней мощности.

Вентиляционные кольца или решётка

Если описанные выше способы показались вам трудоёмкими, то остановитесь на самом простом варианте — врезке в дверь санузла колец или установке решётки. Эти аксессуары могут выполнены из дерева, металла или полимерных материалов. Для монтажа колец в двери нужно просверлить отверстия, заранее определив место расположения колец и с учётом их размера, обработать внутреннюю поверхность отверстий наждачной бумагой и лаком, а затем вставить кольца. Аналогичным образом устанавливается и вентиляционная решётка, с той лишь разницей, что потребуется проделать в двери большее по площади отверстие. После монтажа колец и решётки убедитесь, что они заняли устойчивое положение и не будут выпадать.

В заключение требуется сказать, что сегодня многие обладатели загородной недвижимости, больших дач и коттеджей оборудуют санузлы кондиционерами. Помните, что установка кондиционера не означает, что в вашей ванной не нужна вентиляция. С помощью кондиционера можно лишь изменять температуру в помещении, но не регулировать влажность. Кроме того, кондиционеры подают в ванную комнату воздух, прошедший через очищающие фильтры, но не производят забор свежего воздуха, а значит, рано или поздно вы всё равно столкнётесь с необходимостью отвода влажного воздуха из санузла.

как установить своими руками, как выбрать. устройство через стену, как сделать, фото, видео

Выбор вытяжки — дело не последней важности, ведь именно она отвечает за чистоту воздуха на кухне

Трудно представить себе современный дом без кухонной вытяжки, ведь система вентиляции является условием комфортной атмосферы на кухне. Она спасает от неприятных запахов, защищает от гари, очищает воздух от частичек пищи и пыли, удаляет вредные вещества, образующиеся в процессе горения газа. Установка вытяжки – важное дело в частном доме. И поэтому надо подойти к ее выбору и монтажу со всей серьезностью, особенно, если предполагается сделать это своими руками.

Содержание материала:

Виды вытяжек

Не стоит забывать и про дизайн, ведь вытяжка привлекает к себе довольно много внимания

Все виды вытяжек, устанавливаемых над газовой плитой, можно разделить на:

подвесные;
встраиваемые;
каминные.

Подвесные вытяжки

Такая форма будет уместна в кухнях современных стилей: модерн, хай-тек

Т-образная вытяжка — отличный выбор для гарнитура строгих форм

Отличаются небольшой высотой и плоской формой. Часто их размещают над шкафами в кухне. Плюсы подвесных вытяжек – простота монтажа своими руками и невысокая цена. Они не нуждаются в вентиляционном отверстии, потому как являются по сути фильтрами.

Встраиваемые вытяжки

Выдвижная вытяжка удобна тем, что практически не бросается в глаза, так как занимает мало видимого места

Подобный тип отличается своей эстетикой — вытяжка почти невидима, а на эффективности ее работы это никак не сказывается

Внешне совершенно ни чем не отличаются от подвесных конструкций, но обеспечивают проточную вентиляцию в доме. Такая кухонная вытяжка, установленная своими руками, скрыта шкафами и потому не бросается в глаза.

Каминные вытяжки

Каминные вытяжки в стиле хай-тек не только красивы, но и функциональны

Их еще называют купольными. Они могут быть разных форм, изготавливаться из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.

Также вытяжки могут быть по типу крепления:

пристенными;
угловыми;
островными.

Пристенные вытяжки

Пристенные вытяжки могут иметь самые различные формы, к примеру, как на фото — в виде куба

Одним из дополнительных элементов вытяжки может выступать подсветка, которая сделает дизайн кухни чуточку оригинальнее

Данный вид наиболее распространен. Их крепят с одной стороны к стене. Их проще всего устанавливать своими руками. Угловые вытяжки подходят для таких конфигураций кухонь, где плита установлена в углу.

Островные вытяжки

Вытяжка для кухонного острова в виде трубы — настоящий тренд 2015 года — минимализм и внимание к деталям

Островная вытяжка должна располагаться точно над плитой, иначе ее работа станет безсмысленной

Их можно устанавливать в любой части кухни. Они, как правило, используются в тех интерьерах, где рабочая зона вынесена в остров по центру комнаты. Такие вытяжки над газовой плитой относят к дорогому сегменту. Поэтому они имеют ряд дополнительных функций и электронное управление.

Также вытяжки можно разделить на:

фильтрующие;
выводящие.

Фильтрующие вытяжки

Функция фильтрующей вытяжки очевидна из ее названия — посредством фильтров очищать воздух на кухне

Кажется, что роль вытяжки на кухне слишком мала, но стоит посмотреть на ее загрязнение спустя полгода и вопрос о ее важности решится сам собой

Они больше подходят для деревянных старых домов, дачных домов – то есть для тех строений, где вентиляция не может быть проведена в силу отсутствия средств или особенностей дома. Такие вытяжки имеют жировой и угольный фильтры, которые очищают воздух от пыли, жира и грязи. Такие фильтры время от времени заменяют. Стоят эти вытяжки недорого.

Выводящие вытяжки

Их устанавливают там, где имеется вентиляция. В загородном доме это самый подходящий вариант в силу его высокой производительности. В выводящих вытяжках нет угольного фильтра. Вместо жирового фильтра установлен жироуловитель, который не заменяется, а периодически моется. В доме такую вытяжку можно установить своими руками.

На кухне важно, чтобы вытяжка функционировала безупречно. Поэтому чистка и смена фильтров – основа комфорта. К тому же, очистка жирового фильтра обеспечивает безопасность.

В частном доме используются практически все виды вытяжек. Прослеживается тенденция, что в больших резиденциях, где вентиляция делается на профессиональном уровне, на кухне чаще предпочитают сделать островную вытяжку. В деревянном обычном доме распространена обычная пристенная вытяжка.

Важно: Выбирая вытяжку, стоит отдавать предпочтение в доме моделям с двумя вентиляторами, большой мощностью производительностью. Такие вытяжки в доме издают меньше шума и работают эффективнее.

Какую выбрать вытяжку (видео)

Выбор вытяжки зависит также от того, какая в доме вентиляция. В деревянном деревенском доме редко встречается вентиляционная шахта. В этом случае вентиляция разрабатывается и делается своими руками. Можно сделать полноценную вентиляционную систему либо выбрать самую простую фильтрирующую модель вытяжки. В этом случае можно действительно сделать все своими руками. Но считать, что такая вытяжка полноценная вентиляция, не стоит. Она будет фильтровать воздух, не выводя его из помещения и просто очищать его.

Монтаж вытяжки

Установка каминной вытяжки своими руками

Монтаж вытяжки в частном доме своими руками не так сложно произвести. Кухонная вентиляция может быть сделана даже, если дом уже существует и в стенах сделать каналы невозможно. При установке в частном доме вытяжки своими руками штатная вентиляция может быть нарушена неправильными действиями. Чтобы этого не произошло, достаточно при монтаже протянуть воздушный короб к вытяжке и смонтировать на нем клапан-хлопушку. Таким образом и вентиляция будет обеспечена, и вытяжка установлена.

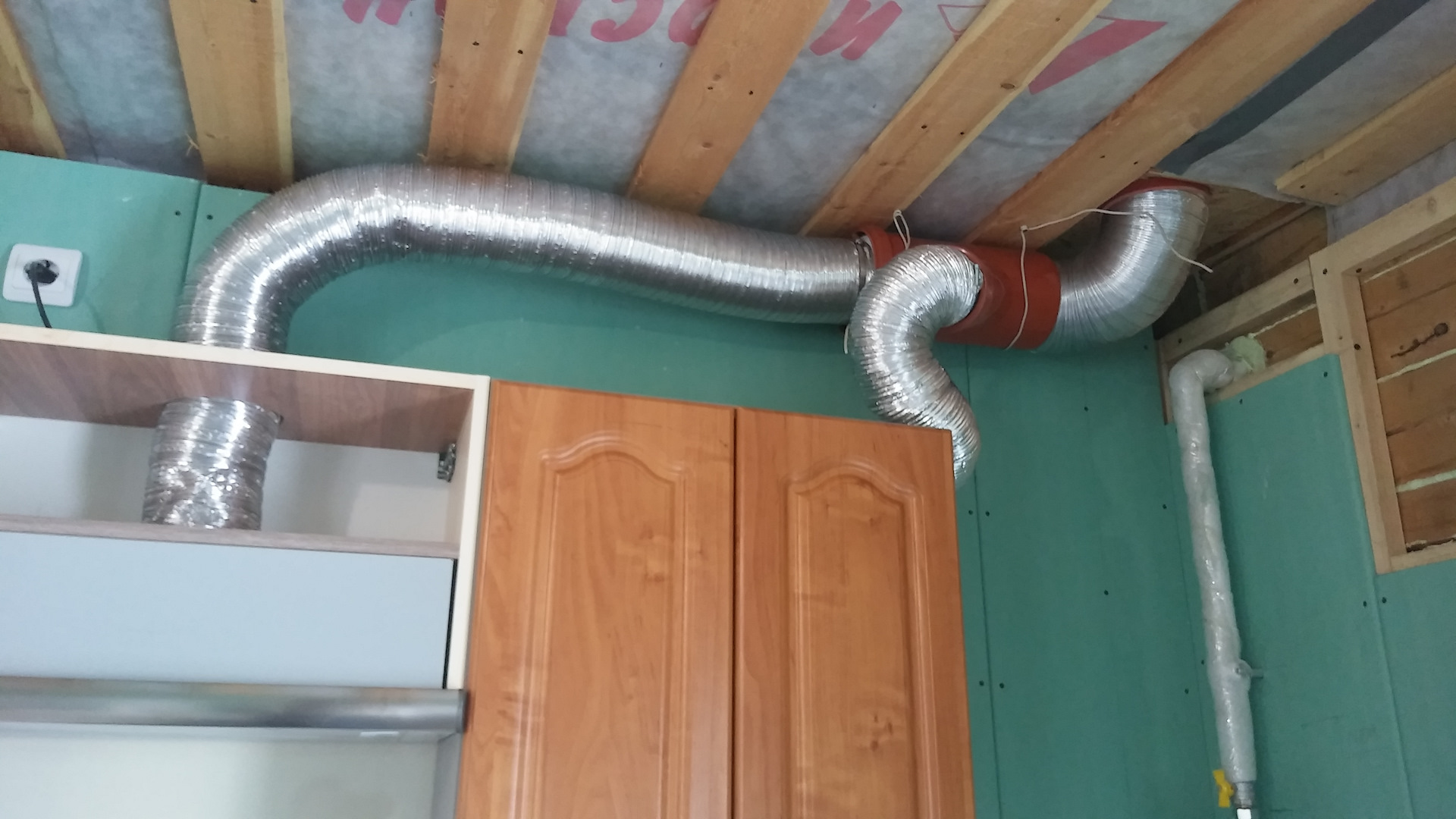

Но наиболее простая вентиляция – отверстие в стене, куда затем заводится воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. Создавая вентиляцию надо стараться расположить отверстие вентиляции над вытяжкой.

Важно: Для вытяжек лучше всего выбирать трубы круглого сечения. Гофрированные трубы удобны тем, что их можно изгибать по своему усмотрению под любым углом, что значительно облегчает монтаж в частном доме. Но такая вентиляция при работе в доме создает шум из-за большого сопротивления воздуха.

Устанавливать вытяжку в частном доме лучше всего над газовой плитой, особенно если речь идет о деревянном строении. Устанавливать конструкцию надо на высоте 70 см и выше над нагревательным прибором. В противном случае вытяжка будет плохо справляться со своими обязанностями или пострадать от жара от огня.

Там, где вытяжка соприкасается с потолком или стенами, надо сделать изоляцию. Это особенно важно, если речь идет о деревянном частном доме, так как перекрытия здесь сделаны не из бетона, а из легковоспламеняющегося дерева.

Как установить вытяжку своими руками (видео-инструкция)

Подключение вытяжки

Когда вентиляция продумана, надо подключить вытяжку. В частном доме вытяжки к сети подключают при помощи 3 проводов – ноль, земля, фаза. Подключая вытяжку, нельзя забывать о заземлении. Однако в этом качестве нельзя использовать батареи, трубы. Заземление цепляется к глухой нейтрали. Но если нет навыков и знаний, то самостоятельно подключать в щитке вытяжку не стоит.

Установить вытяжку в частном доме можно своими руками. Особых сложностей это не вызовет. Главное – соблюдать правила безопасности и доверять часть работы, касающейся электрики, профессионалам. В этом случае вытяжка на кухне будет служить верой и правдой, выполняя все возложенные на нее обязанности.

Вентиляция на кухне: особенности и правила монтажа

Вентиляция кухни в жилом помещении вещь необходимая. Без вентиляции запах попадает из кухни в другие жилые комнаты — спальню, детскую, гостиную. Также без надлежащей вытяжки непосредственно над варочной поверхностью, возможно оседание жировых отложений на все возможные поверхности — стены, мебель, технику, еду.

Типы вентиляционных схем
Естественная схема
Вытяжная схема
Приточная схема вентиляции
Вытяжка на кухню
Как подобрать вытяжку или вентилятор на кухню?
На что стоит обратить внимание при выборе оборудования для вентиляции для кухни
Монтируем вентилятор
Наличие вытяжки не единственный вариант

Типы вентиляционных схем

Прежде, чем определиться, какую вентиляционную систему лучше всего будет установить на кухне, рекомендуется разобраться в схемах и их устройстве. Прежде всего, выделяют четыре типа:

естественная вентиляция осуществляет приток свежего воздуха и вымещает внутренний, используя уровни давления на кухне;
приточная вентиляция подает свежий воздух на кухню, а старый вымещает;
вытяжная вентиляция основывается на принципе вытяжения воздуха из комнаты, а приток нового полагается с учетом моментов разряжения давления;
приточно-вытяжная система предвидит циркуляцию воздуха и его обмен с помощью специального оборудования.

Естественная схема

В начале рассмотрим особенности естественной вентиляции на кухне. Такая система применялась в сооружении старых домов. В такой схеме нужно постоянно проверять все тяги в вентиляционных каналах.

Проверить такую систему возможно с помощью двух вариантов:

1. Такая вентиляция, как правило, размещена под потолком. Если к решетке приложить лист бумаги, то в рабочем состоянии системы, он прилипнет к поверхности.

2. В ином случае, можно запалить спичку или зажигалку. Если вентиляция работает, значит, пламя отклонится к решетке.

В случае неисправности всю вентиляционную шахту необходимо почистить от загрязнения и пыли. Также стоит обратить внимание на очистку воздуховода. Если, после очистки всей системы, она остается не рабочей необходимо обратиться к специалистам. Однако такая вентиляция имеет массу недостатков, ведь она не так эффективна в работе, а поэтому к ее дополнению необходимо устанавливать еще вентиляционное оборудование.

Вытяжная схема

Вытяжная вентиляция на кухне одна из самых популярных систем для использования на кухне. Как правило, она бывает двух типов:

общая – предусматривает установление вентилятора с решеткой, который осуществляет воздухообмен;
местная система основывается на установке оборудования, такого как вытяжка, которая помогает втягивать все запахи, пары и газ с помощью функции вентилятора.

Наиболее распространенной и современной системой является установка вытяжки на кухне. Как правило, она имеет купольную форму и напрямую соединяется с вентиляционной системой с установленным воздуховодом.

Приточная схема вентиляции

Данная система устанавливается очень редко. Определенно, она является частью приточно-вытяжной схемы, что позволяет более эффективно осуществлять циркуляцию воздуха на кухне. Подобное оборудование устанавливают при отсутствии вытяжки, но при этом необходимо тщательно проверить работоспособность тяговой системы. В ином варианте, такая вентиляция не будет работать, а загрязненный воздух вместе со свежим будет распространяться по всех комнатах квартиры или дома. Чаще всего вспомогательным элементом служит вентилятор.

Стоит отметить, что производители предлагают современные модели, которые оснащены специальными датчиками для измерения температуры и влажности на кухне. Поэтому, их работа вполне является автоматической. Такое оборудование не из дешевых вариантов, не вполне оправдывает себя в работе.

Вентиляция на кухне делится на местную и общеобменную.

Рассмотрим поподробнее вытяжную систему вентиляции, так как она наиболее популярна в установке, именно на кухне. Прежде всего, обратим внимание на преимущества и недостатки таких систем, а также опишем особенности оборудования.

Местная вентиляция — это вытяжная вентиляция над наиболее проблемными местами в кухне. Если мы говорим о жилых помещениях, то конечно пароконвектор и мангал редко встретится. Значит, местная вытяжка в жилом помещении необходима только над варочной поверхностью.

Самый простой вариант использовать вентиляцию на кухне с вытяжкой, как элемент бытовой техники, в ней уже заранее подобраны необходимые размеры, и настроены нужные скорости воздуха. Минус данной системы — высокий уровень шума, несмотря на то дорогая это модель или дешевая.

Другой, более сложный, но интересный вариант это установление собственной, уникальной вытяжки. Это необходимо, если разрабатывается уникальный дизайн. В этом случае, на кухне монтируется всего лишь кухонный зонт с вставками, которые улавливают жир. Сам вентилятор может быть расположен в подсобном помещении или на чердаке. При такой концепции, ваша вытяжка будет — бесшумной.

Общеобменная вентиляция — это приточно-вытяжная вентиляция, которая производит обмен воздуха в целом по кухне. Общеобменная вентиляция имеет гораздо меньшую производительность, чем местная вентиляция, так как она должна обеспечивать вытяжку над зоной нарезки, мойкой посуды и непосредственно над столом для еды. Приток рассчитывается как компенсация вытяжки.

Если в вашей квартире маленькая кухня (5-7 квадратных метров), то будет достаточно вытяжной вентиляции. Также нужно помнить, что для нормального функционирования вентиляции кухни с газовой плитой, необходимый подпор приточного воздуха. В противном случае, вентилятор будет вращаться, но не перегонять воздушные массы. Где взять этот приток? Для кухонь коммерческого назначения он специально монтируется, или берется из обеденного зала. В нашем случае, он попадает естественным путем через микропроветривания окон. Если этого недостаточно, нужно приоткрыть окно.

Вытяжка на кухню

Вытяжки выделяют двух типов:

первый предоставлен как очиститель воздуха, своего рода фильтр;
второй тип называется вытяжной зонт.

Относительно первого варианта, то установленный фильтр втягивает свежий воздух, при этом всю копоть, пыль и жир задерживает внутри, а в здание уже попадает чистый воздух. Иной тип более эффективный с точки построения вентиляционной системы для кухни. Ведь весь загрязненный воздух выводится из здания через вентиляционную шахту. В многих случаях вытяжку установить над плитой не удается через некоторые причины. Ими могут быть неправильная конструкция кухни, мало пространства и так далее. В этом варианте вас выручит бытовая вентиляция кухни в частном доме.

Многие полагают, что большинство вытяжных систем очень громадные и не удобные, но кроме стандартных моделей типа «пластиковая коробка, которая шумно работает» существуют и декоративные вентиляторы. Они только выполняют свои прямые обязанности — вытягивают воздух из вашей кухни, но и украсят ее внешним видом — лицевые панели таких вентиляторов могут быть выполнены из нержавейки или полностью из цветного пластика или белые с яркими вставками.

Как подобрать вытяжку или вентилятор на кухню?

Предположим, что внешним видом вы определились. Что дальше? Ведь, как правило, производители предлагают вентиляторы или вытяжки одного вида целым списком с необычными маркировками. Попробуем разобраться, что же нужно собственно вам.

Первое, что необходимо сделать — это понять, какого размера (диаметра) вам нужен вентилятор. Для этого идем на кухню и измеряем размер вентиляционной шахты. Обычно он будет немного больше, чем 10 12,5 или 15 сантиметров. Округляем цифры в меньшую сторону и получаем необходимый диаметр вашего вентилятора.

Следующее, что нужно сделать — вычислить производительность вентилятора. Для этого проводим простые математические действия: сначала умножаем ширину кухни на длину и на высоту. После того следует вычесть объем, занимает мебель. Полученный объем умножаем сначала на 6 — это нижняя граница производительности вентилятора. Отдельно умножаем объем на 12 — это верхний предел производительности оборудования. Эти границы необходимы для того, чтобы выбрать собственно вашу модель вентилятора для кухни. Имейте в виду — если ваша кухня совмещена с комнатой, то учесть необходимо обе комнаты. Также стоит помнить, чем мощнее прибор, тем громче он будет работать.

Мы подсчитали, что для среднестатистической 6-метровой кухни, скорее всего, подойдет вентилятор производительностью в 120-180 кубических метров в час, а для 10 метровой — 220-300 кубометров в час. А что делать, когда размер вентиляционной шахты меньше чем размер вентилятора, имеет нужную мощность? Обратите внимание на вентиляторы с приставкой «турбо» в названии. Обычно они на 30% мощнее, чем их модели с таким же диаметром.

На что стоит обратить внимание при выборе оборудования для вентиляции для кухни

Кроме размера и производительности есть еще несколько нюансов по выбору вентилятора. Если хозяева переживают, что через вентиляционную шахту в дом могут посетить незваные гости — покупайте вентилятор, оснащенный сеткой против насекомых. С точки зрения уборки — удобными будут приборы, в которых снимается лицевая панель. Не желаете, чтобы запах из соседской кухни попадал в вашу через систему вентиляции, тогда нужно подбирать оборудование с обратным клапаном для предотвращения противоположной тяги.

Удобство пользования — также не последний фактор при выборе оборудования. Так, например, вентиляция на кухне своими руками монтируется в стену, и может быть оснащена шнуровым выключателем — тогда включить и исключить его вы можете с помощью шнура. Еще одной полезной вещью является наличие таймера в вентиляторе — встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течение 2 — 30 минут после остановки его выключателем.

Монтируем вентилятор

Перед тем, как сделать вентиляцию на кухне, проверьте, насколько засорены наблюдающиеся в здании воздуховоды. При неисправности обратитесь в ЖЭК или другую инстанцию, чтобы вашу шахту могли почистить.

Инструкция:

1. Для начала, необходимо установить место, где вы будете располагать вентилятор, перед этим проделав в стене отверстие нужного диаметра для трубы.

2. После устанавливается оборудование, а свободное пространство между ним и стеной необходимо запенить.

3. С внешней стороны устанавливаем решетку.

4. После выполнения всех этапов оборудование можно включить в розетку.

Если ваша вентиляционная шахта не рабочая, можно поставить более мощное оборудование, например, центробежное — его мощности хватит, чтобы выбрасывать воздуха через щели в вентиляционной системе. Но, приобретая предельно мощный вентилятор, вы можете немаловажно доставить проблемы тем, кто живет выше вас этажами. Предельное огромное количество воздуха, подается в центральный воздуховод, превратит их вытяжные решетки в приточные, а следовательно в соседские квартиры хлынут запахи из вашей кухне вместе с пылью и грязью, накопившиеся в вентиляционной шахте.

Наличие вытяжки не единственный вариант

В отличие от других комнат, на кухне стоит устанавливать не только вытяжку, но и оборудования для притока воздуха. В таких случаях, устанавливают вентиляторы прямо в окно. Более современным вариантом являются оконные или стеновые проветриватели.

Ведь есть такое понятие, как сбалансированный приток-вытяжка воздуха из кухни. Это обозначает, что если вы выпускаете воздух сквозь вытяжку или вентилятор, то откуда-то он должен поступить. При проектировке зданий, применялось такое значение как естественная схема воздухообмена. А с новейшими приборами и установками энергосбережения (герметичные окна и двери), такая тяга начинает пропадать — отсюда и грибок по окнам и стенам, повышенный уровень влажности в здании и много иных антипатичных сюрпризов для жителей дома. В любом случае, вы сможете открыть окно, но это не вариант. В дополнение к запахам собственной кухни получите еще пыль и много грязь с улицы и сквозняк.

Проветриватель — это небольшая накладка на окно (хотя есть и стеновые), пропускающий ограниченное количество воздуха в помещение. Обычно состоит из двух частей:

одна внешняя — защитная решетка от насекомых и фильтр;
вторая внутренняя, оборудована клапаном регулировки воздуха.

Может быть с ручным или автоматическим управлением. Монтируется методом установки в пластиковое или деревянное окно для обеспечения притока воздуха. Стеновой проветриватель, как следует из названия, монтируется в стену. Этот прибор также оборудован решеткой, регулятором, хотя есть стеновой проветриватель на солнечной батарее, в который вмонтирован небольшой вентилятор. Именно эти небольшие устройства помогут сбалансировать микроклимат в вашей кухне.

Разумеется, цена таких устройств будет значительно выше, но это позволит сохранить определенный микроклимат в помещении. При правильной установке вентиляционной системы, она будет служить долгие годы и при этом эффективно работать. Разумный выбор и профессиональная установка определенной вентиляционной схемы будет безопасно и регулярно удалять загрязненный воздух из помещения.

Стратегии вентиляции всего дома для существующих домов

В этом руководстве описывается механическая вентиляция всего дома в существующих домах. Обзор систем вентиляции всего здания для новых домов см. в руководстве Центра решений Building America «Стратегии вентиляции всего дома для новых домов».

Многие старые дома оборудованы вытяжными вентиляторами на кухне и в ванной. В то время как эти вентиляторы обеспечивают прерывистую вентиляцию для удаления загрязняющих веществ вблизи источника, вентиляция всего дома предназначена для непрерывной работы (или с автоматическими интервалами) для обеспечения растворения потенциальных загрязнителей по всему дому.

В жилых зданиях используются три основных стратегии механической вентиляции:

Только вытяжка — В системах только вытяжки используются кухонные, ванные и/или вентиляторы для прачечной для вытяжки спертого воздуха локально и из всего дома; отработанный воздух заменяется воздухом, который втягивается через неплотности в оболочке здания или через пассивные вентиляционные отверстия. Вентиляторы настроены на непрерывную или прерывистую работу по таймеру.

Приточная вентиляция – центральная приточная вентиляция со встроенным вентилятором подает наружный воздух через воздухозаборник наружного воздуха, который направляется на обратную сторону устройства обработки воздуха системы центрального отопления и охлаждения дома для фильтрации, обогрева или охлаждения и подачи в дом через воздуховоды системы вентиляции и кондиционирования.
Сбалансированный — Вентиляторы с рекуперацией тепла (HRV) одновременно подают наружный воздух и удаляют воздух из помещения, при этом оба воздуховода проходят через теплообменник для рекуперации тепла. Вентиляторы с рекуперацией энергии (ERV) функционируют как HRV, но перемещают тепло и влагу. ERV и HRV могут быть подключены к центральной системе обработки воздуха и системе воздуховодов или независимо друг от друга.

Эти три стратегии показаны на рис. 1 и более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже. В следующем разделе описаны факторы, которые следует учитывать при выборе системы вентиляции.

Дополнительную информацию, в том числе сведения о расчете интенсивности вентиляции, можно найти в руководстве Центра решений «Вентиляция всего дома для новых домов» и в разделе «Соответствие нормативным требованиям» данного руководства.

Факторы, которые следует учитывать при выборе системы вентиляции

При оценке вентиляционного оборудования для существующих домов необходимо учитывать такие факторы, как цели проекта, программные требования, коды и стандарты, качество воздуха в помещении, контроль влажности, распределение и смешивание наружного воздуха, разгерметизация и другие проблемы с системами вентиляции, а также энергетические последствия.

Цели и требования к вентиляции

Стандарт

ASHRAE 62.2 устанавливает минимальные требования к адекватной домашней вентиляции. Многие нормы и программы ссылаются на этот стандарт в отношении требований к качеству воздуха в помещении. Помимо этого минимума, может потребоваться дополнительная вентиляция и другие меры, связанные с качеством воздуха в помещении, для учета различных уровней занятости, расписания, деятельности, проблем со здоровьем, домашних животных и других предпочтений, которые могут повлиять на соответствующие системы вентиляции и их работу.См. вкладку «Соответствие» для получения дополнительной информации об этом стандарте (включая изменения в версиях, выпущенных в разные годы) и других нормах и стандартах, связанных с вентиляцией

Все эти стратегии вентиляции более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже. (См. рис. 1 для изображения этих трех стратегий.) Это руководство также включает краткий раздел о контроле влажности, теме, тесно связанной с вентиляцией и качеством воздуха в помещении.

Рисунок 1. Примеры систем общедомовой и местной вентиляции. (Источник: Радд, 2011 г.)

Национальная лаборатория Лоуренса в Беркли составила подробное руководство по вентиляции для новых и старых домов под названием Правильная вентиляция: Руководство по вентиляции для новых и существующих домов в Калифорнии , в котором содержится подробная информация о вариантах вентиляционного оборудования, а также многоэтапный процесс выбора и установки. и ввод в эксплуатацию бытового вентиляционного оборудования.

Нормы и стандарты, относящиеся к вентиляции

(Далее приведена выдержка из Руководства по качеству воздуха в жилых помещениях ASHRAE (Schoen et al. 2018).)

IRC 2012, 2015 и 2018 требует механической вентиляции всего дома для относительно герметичных домов. Скорость потока вентиляции аналогична требуемой в ASHRAE 62.2-2010. Коды не имеют кредитов на проникновение, как стандарты ASHRAE.

IMC 2015 года, который распространяется на большинство многоквартирных жилых домов (не охваченных IRC, обсуждаемых ниже), требует, чтобы все жилые помещения имели естественную или механическую вентиляцию.Также требуется механическая вентиляция в жилых помещениях со скоростью инфильтрации воздуха менее 5 ACH50 при испытании с дверью с поддувом (подробно описано в Стратегии 1.4). Если юрисдикция также принимает Кодекс ICC (ICC 2015c) без поправок, требуется испытание дверцы вентилятора 5 ACH50 или меньше, но IMC не требует этого напрямую. Даже если оба кодекса будут приняты, эти перекрестные ссылки двух кодексов могут быть легко пропущены или проигнорированы, создавая эффективную лазейку. В результате во многих многоквартирных домах по-прежнему полностью или частично используются открывающиеся окна и двери для обеспечения необходимой вентиляции.Это не лучшая практика, потому что люди не открывают окна достаточно часто, чтобы соответствовать требованиям вентиляции.

IRC (ICC 2015d), который охватывает отдельно стоящие дома на одну и две семьи и таунхаусы высотой не более трех этажей с отдельным входом с улицы, содержит раздел об энергоэффективности, который требует утечки воздуха 5 ACH 50 или менее во всех климатических зонах (рис. 1.2-А) и, в частности, требует механической вентиляции. Все большее число юрисдикций продолжают принимать требования к механической вентиляции для новых жилых помещений.В последних версиях стандарта ASHRAE 62.2 (ASHRAE 2016b) и местных норм указана минимальная скорость вентиляции для конкретного жилого помещения.

Может потребоваться время, чтобы коды моделей приняли нормы, опубликованные в стандарте ASHRAE 62.2, и еще больше времени, чтобы местные юрисдикции приняли коды моделей. Юрисдикции также иногда редактируют коды моделей перед их принятием. Поэтому скорость вентиляции в стандарте ASHRAE 62.2 часто выше, чем требуется местными нормами. ASHRAE рекомендует использовать минимальные ставки в ASHRAE Standard 62.2 быть принятым в качестве наилучшей практики.

Качество воздуха в помещении

В Руководстве по качеству воздуха в жилых помещениях ASHRAE (Schoen et al. 2018) говорится, что, хотя строительные нормы и стандарты десятилетиями рассматривают вентиляцию наружного воздуха, многие жилые помещения плохо вентилируются, что увеличивает вероятность плохого качества воздуха в помещении (IAQ). ). Многие потенциальные причины неадекватной вентиляции включают несоблюдение применимых норм и стандартов, проблемы с установкой или техническим обслуживанием, препятствующие обеспечению заданной скорости вентиляции, или неправильное использование установленных систем жильцами. Стандарт ASHRAE 62.2 (ASHRAE 2019) охватывает определение целевой скорости вентиляции и расчеты размеров вентиляторов.

После контроля источника, воздухообмен в доме является наиболее важным фактором снижения концентрации загрязнения. В существующих домах с естественной скоростью воздухообмена выше 0,35 ACH вентиляция происходит естественным образом через щели и щели в ограждении. Было показано, что в новых домах с естественной скоростью воздухообмена менее 0,35 ACH дополнительная механическая вентиляция помогает снизить концентрацию загрязняющих веществ опасных альдегидов, таких как формальдегид и ацетальдегид.

Национальная лаборатория Лоуренса в Беркли составила подробное руководство по вентиляции для новых и старых домов под названием Правильная вентиляция: руководство по вентиляции для новых и существующих домов в Калифорнии , в котором содержится подробная информация о вариантах вентиляционного оборудования, а также многоэтапный процесс выбора , монтаж и пуско-наладка бытового вентиляционного оборудования.

Руководство ASHRAE IAQ также указывает на проблемы, помимо скорости вентиляции, которые могут повлиять на IAQ.К ним относятся следующие:

Отсутствие контроля качества при проектировании и монтаже систем отопления, кондиционирования и вентиляции
Влага в корпусе из-за протечек и влажности
Плохое качество наружного воздуха
Влага и грязь в системах вентиляции
Внутренние источники загрязнения, такие как выделяющие газы шкафы, ковровые клеи и ковры, чистящие средства, краски и отделочные материалы.
Неэффективная фильтрация и очистка воздуха
Плохое распределение воздуха, что может привести к недостаточной вентиляции некоторых частей жилища
Местный радон и выхлоп.

Другие руководства BASC содержат рекомендации по решению многих из этих проблем, например, руководства, связанные с контрольным списком EPA Indoor airPLUS.

Датчики качества воздуха в жилых помещениях становятся все более доступными. Это могут быть автономные датчики или иногда они могут быть подключены к элементам управления, чтобы активировать или увеличить скорость вентиляции в доме, чтобы решить проблему повышенной влажности или уровня загрязнения из-за действий в доме, таких как приготовление пищи или душ или повышенное количество людей.Эти датчики могут автоматически активировать системы вентиляции или работать с системами домашней автоматизации, чтобы предупредить жильцов о необходимости активировать дополнительную вентиляцию. Датчики также можно использовать с элементами управления для закрытия воздухозаборников наружного воздуха в случае неприемлемых условий качества воздуха снаружи, таких как повышенная влажность, дым или твердые частицы в воздухе.

Установка и интеграция с существующими системами

В существующих домах установка систем вентиляции всего дома часто является более сложной и дорогостоящей, чем в новом строительстве, особенно с более сложными системами вентиляции. Уровень усилий и, в конечном счете, стоимость, необходимые для установки системы вентиляции в существующем доме, зависит от многих факторов, в том числе:

существующие системы вентиляции
существующее канальное отопление и/или охлаждение
доступ к чердакам и/или подвалам
объем проекта реконструкции/восстановления.

Одним из наиболее распространенных типов вентиляции всего здания является простая вытяжная вентиляция, при которой вытяжные вентиляторы работают непрерывно (или периодически с помощью специального контроллера) для удаления воздуха из помещения.Вытяжные вентиляторы для ванных комнат можно найти во многих существующих домах, но старые вентиляторы обычно не подходят для вентиляции всего здания из-за низкой эффективности, плохого воздушного потока и/или шума. Вентилятор можно заменить на более эффективную модель, а в новой системе можно будет использовать существующие участки воздуховодов и электрические соединения. Другой вариант – установить HRV или ERV. HRV и ERV по отдельности или в сочетании с несколькими системами этого типа могут обеспечить сбалансированную вентиляцию.

В домах с существующим принудительным воздушным отоплением и/или охлаждением возможно, что новая система вентиляции HRV, ERV или централизованной вентиляции с интегрированным вентилятором (CFIS) сможет использовать воздуховоды и центральную систему обработки воздуха.

Система воздуховодов обеспечивает путь, по которому нагретый или охлажденный воздух распределяется от центрального кондиционера по всему птичнику. Однако негерметичные воздуховоды, проходящие через некондиционируемые помещения, могут втягивать и распространять загрязняющие вещества с чердаков, гаражей и подвальных помещений. Негерметичные воздуховоды также могут влиять на перепады давления внутри дома, что может повлиять на безопасность горения и энергоэффективность или привести к перемещению загрязняющих веществ из одного помещения в другое внутри дома. По этим причинам системы принудительного воздушного отопления и охлаждения следует использовать для вентиляции только в том случае, если воздуховоды не имеют утечек. Дополнительную информацию о системах воздуховодов см. в руководствах нашего Центра решений.

При отсутствии существующей системы воздуховодов или, по крайней мере, системы воздуховодов, подходящей для желаемой системы вентиляции, установка новых воздуховодов и обеспечение электроснабжения вентиляторов могут быть инвазивными и дорогостоящими. Эти расходы можно свести к минимуму, если легко добраться до подвала, подвала или чердака. Если между этажами или существующими стенами должны быть проложены воздуховоды или электрические линии, секции стеновых панелей, как правило, должны быть удалены и заменены.Если другие аспекты реконструкции не требуют такого уровня вмешательства, эта инвазивная работа может значительно увеличить стоимость установки и интеграции вентиляции.

Контроль влажности

Выполнение требований AHSRAE 62.2 к вентиляции в существующих домах может увеличить содержание влаги во внутренних помещениях во влажном климате. Высокая влажность в помещении может отрицательно сказаться на тепловом комфорте и вызвать проблемы с биологическим ростом. (Подробнее о том, как вентиляция влияет на уровень влажности, см. в отчете «Влияние механической вентиляции в жилых помещениях на затраты на энергию и контроль влажности» , подготовленном Мартином, 2014 г.) Во многих жилых помещениях достаточно просто использовать кондиционер или тепловой насос подходящего размера для охлаждения помещения, чтобы адекватно контролировать влажность, поскольку осушение также происходит, когда воздух в помещении охлаждается с помощью системы охлаждения воздуха с хладагентом. Однако система охлаждения настроена на контроль температуры, а не уровня влажности.

Когда уровень влажности в помещении повышается, система не обязательно выполняет дополнительное осушение, если только помещение не нуждается в охлаждении.Правильный подбор оборудования, как описано в руководствах Американских подрядчиков по кондиционированию воздуха (ACCA) в виде Руководство ACCA S — Выбор бытового оборудования и Руководство ACCA J — Расчет жилой нагрузки , может улучшить осушение, но в некоторых жилых помещениях осушение требуется больше, чем охлаждение. система может обеспечить. Этим жилищам нужен осушитель. Осушители включают автономные осушители, которые часто устанавливаются в герметичных подвалах и подвальных помещениях; канальные осушители, интегрированные с приточно-вытяжной вентиляцией дома; и осушители-вентиляторы, которые могут осушать наружный воздух, поступающий в дом для вентиляции.

Дополнительное осушение часто необходимо для жилых помещений во влажном климате. Очень энергоэффективные жилые дома и помещения ниже уровня земли, которые, как правило, используют меньше кондиционеров, с большей вероятностью нуждаются в осушителях. Осушители могут потреблять значительное количество энергии, и не каждому жилищу они нужны. Однако, когда необходимо дополнительное осушение, осушение стоит затрат, согласно ASHRAE’S «Руководство по качеству воздуха в жилых помещениях: передовые методы приобретения, проектирования, строительства, технического обслуживания и эксплуатации» (ASHRAE 2018).

Не все проблемы с избыточной влажностью можно решить с помощью осушителя. Для существующих жилых помещений или при чрезмерной влажности зимой первая стратегия состоит в том, чтобы определить источник влажности и попытаться уменьшить ее или управлять ею. Например, проблемы с конденсацией зимой могут возникать из-за дефектов ограждения здания, таких как старые металлические оконные рамы с высокой проводимостью или отсутствие изоляции. В таких ситуациях удаление холодных поверхностей предотвращает образование конденсата. Проблемы с конденсацией в зимнее время также могут быть вызваны чрезмерной влажностью в помещении, что во многих случаях можно решить с помощью вытяжных вентиляторов в ванной или на кухне.

Жилища в климате с очень низкими температурами наружного воздуха также могут иметь очень сухие условия, в которых для комфорта жильцов необходим увлажнитель воздуха. Тем не менее, увлажнение может угрожать IAQ, когда система работает со сбоями, работает при более высокой настройке влажности, чем необходимо, или если допускается развитие биологического роста. См. руководство ASHRAE, Руководство по качеству воздуха в жилых помещениях: рекомендации по приобретению, проектированию, строительству, техническому обслуживанию и эксплуатации (ASHRAE 2018) для получения информации о стратегиях, тематических исследованиях и другой информации о контроле влажности.

Распределение и смешивание наружного воздуха

Местная вытяжная вентиляция для контроля источника должна быть направлена на зоны, где часто образуются загрязняющие вещества, особенно влага. Вентиляция всего здания предназначена для уменьшения количества загрязняющих веществ во всем доме путем разбавления их наружным воздухом. Конечно, удаление загрязняющих веществ и подача наружного воздуха в каждую комнату дома — это идеальный вариант, но затраты на установку таких систем могут быть довольно высокими, особенно в проектах модернизации.В некоторых стратегиях вентиляции используются точечные или локальные системы вентиляции для удовлетворения требований к вентиляции всего здания (например, постоянно работающий вытяжной вентилятор ванны).

Подробнее о распределении наружного воздуха см. в отчете «Выбор систем вентиляции для существующих домов» .

Наружный воздух, подаваемый в дом через систему вентиляции, должен быть, насколько это возможно, свободным от загрязняющих веществ. Дополнительную информацию по этой теме см. в руководстве Местоположения вентиляционных воздухозаборников .

Разгерметизация и другие проблемы с системами вентиляции

Вентиляционные системы, в том числе только вытяжные системы и неправильно сбалансированные ERV и HRV, могут разгерметизировать дом, вытягивая из дома больше воздуха, чем поступает в дом. Ветер и давление дымовой трубы могут способствовать разгерметизации дома. Вентиляторы большой мощности, сушилки для белья и камины также способствуют разгерметизации дома, если не подается свежий воздух.

Разгерметизация может привести к следующим проблемам с качеством воздуха в помещении:

Сброс давления в доме может нарушить работу любых приборов для сжигания с естественной тягой, расположенных в доме. Оценщик домашней энергии или подрядчик HVAC может выполнить стандартные процедуры тестирования для оценки этой проблемы. Наилучшей практикой является удаление и замена приборов для сжигания с естественной тягой на приборы для сжигания с непосредственным вентилированием или приборы без сжигания.
В доме с пристроенным гаражом из-за разгерметизации воздух из гаража может попасть в дом. Стена, отделяющая дом от гаража, должна быть полностью герметизирована, а воздуховоды ОВиК не должны располагаться в гараже. Проверка герметичности дома может быть проведена для подтверждения герметичности стены между домом и гаражом.В гараже можно установить вытяжной вентилятор, чтобы выводить гаражный воздух прямо наружу и поддерживать отрицательное давление в гараже по отношению к жилому пространству дома.
Разгерметизация дома может привести к попаданию воздуха и загрязняющих веществ из подвалов, подпольных помещений, чердаков или пристроенных жилых единиц, если ограждающие конструкции здания недостаточно герметизированы; однако, если наружный воздух поступает в дом через негерметичную оболочку здания, это, вероятно, разбавит поступающие загрязняющие вещества. Следует установить систему защиты от радона, если анализы на радон показывают неприемлемые уровни радона. (Дополнительную информацию о системах защиты от радона см. в руководствах Центра решений Building America Solution Center. Радоновый вентилятор и вертикальная радоновая вентиляционная труба.)
В полевых исследованиях было обнаружено, что системы подачи и балансировки имеют засоренные воздухозаборники и обеспечивают меньше поступающего воздуха, чем планировалось. Часто оказывается, что они выключены или закрыты жильцами дома. Техническое обслуживание необходимо для поддержания всасывающих решеток в чистоте.
Любая существующая система вентиляции, будь то вытяжные вентиляторы, ERV, HRV или интегрированные системы подачи с центральным вентилятором, должна быть оценена на предмет эффективности, а любые новые установленные системы должны быть введены в эксплуатацию обученным специалистом по ОВКВ или оценщиком энергии для проверки производительности.

Энергетические последствия

Механические системы вентиляции имеют два ключевых энергетических воздействия:

электроэнергия, используемая для работы вентиляторов и вентиляционного оборудования
тепловой энергии, необходимой для кондиционирования наружного воздуха, поступающего в помещение.

Энергия электрического вентилятора сильно различается. Диапазон мощности большинства вытяжных вентиляторов для ванных комнат составляет от 5 до 40 Вт. Потребляемая мощность для многих HRV и ERV колеблется от 30 до 200 Вт. Вентилятор в центральном кондиционере или печи, используемый в некоторых стратегиях вентиляции, может потреблять от 200 до 1000 Вт. Это очень общие диапазоны, и энергопотребление, безусловно, зависит от воздушного потока и конфигурации системы. Обычно в вентиляционных продуктах с более низким энергопотреблением используются бесщеточные двигатели вентиляторов с постоянными магнитами (BPM) с регулируемой скоростью; они часто имеют надбавку к стоимости.

Второй пункт — кондиционирование приточного наружного воздуха — зависит от климата. HRV и ERV, безусловно, могут смягчить этот эффект. Ощутимая эффективность теплообменников ERV/HRV обычно составляет от 55% до 95%. Опять же, более высокие значения обычно связаны с более высокой стоимостью. Более экстремальные температуры наружного воздуха означают большую выгоду от рекуперации тепла. Во влажном климате способность ERV к скрытой теплопередаче может помочь уменьшить влажность, поступающую из системы вентиляции. См. вкладку «Климат», где приведены примеры энергетических и финансовых последствий различных стратегий вентиляции в разных климатических зонах.

Типы систем вентиляции всего дома

Ниже приводится подробное описание типов вентиляции для вытяжных систем, систем с интегрированным центральным вентилятором (CFIS), HRV и ERV.

Вытяжная вентиляция

Вытяжные вентиляторы для ванных комнат на протяжении десятилетий являются стандартной практикой вентиляции. Чаще всего вентиляторы устанавливаются в потолках ванных комнат с небольшим воздуховодом (обычно диаметром 4 дюйма), который подает воздух к наружному оконечному устройству того или иного типа.Хотя во многих домах уже есть вытяжные вентиляторы, многие старые вентиляторы не работают с желаемой или номинальной скоростью вентиляции. Если для вентиляции всего дома используются местные вытяжные вентиляторы, вентиляторы следует настроить на непрерывную работу или на программируемые таймеры. Свежий воздух поступает в дом через искусственную инфильтрацию, то есть через трещины в ограждающих конструкциях или пассивные приточные вентиляционные отверстия.

Оценка вытяжного вентилятора

Если вытяжной вентилятор для ванны уже установлен, оцените, насколько хорошо он работает, следующим образом.

Измерьте поток воздуха с помощью вытяжного колпака или другого подходящего устройства, как показано на рис. 2. Осмотрите решетку вентилятора на наличие грязи и пыли. Снимите решетку и осмотрите лопасти вентилятора и корпус. Простая очистка корпуса вентилятора и решетки иногда может значительно улучшить производительность. Конечно, отключите питание перед работой с любым электрооборудованием.

Рис. 2. Измерьте воздушный поток вытяжного вентилятора с вытяжным колпаком. (Источник: Aldrich, 2014 г.)

Найдите наружную клемму участка воздуховода.Вытяжные каналы всегда должны заканчиваться на открытом воздухе — никогда не на чердаке, в подвале или подполье, как вытяжной канал, показанный на рисунке 3, который заканчивается возле вентиляционной решетки на чердаке, но не снаружи. Если возможно, также измерьте скорость потока на внешнем выводе. Большое расхождение в измеренных скоростях потока подразумевает утечку. Если возможно, проследите участок вытяжного воздуховода и осмотрите его на наличие отсоединений, перегибов, утечек и т. д.

Рисунок 3. Этот воздуховод вытяжного вентилятора неправильно заканчивается рядом с вентиляционным отверстием на чердаке, а не проходит через стену для выхода наружу.(Источник: Aldrich, 2014 г.)

Даже если скорость потока приемлема, многие старые вытяжные вентиляторы не являются энергоэффективными и не рассчитаны на непрерывную работу. Замена вентилятора рекомендуется в большинстве случаев. Осмотрите полость потолка на наличие зазоров, расстояния между балками и монтажных конфигураций. Электрическое обслуживание существующих вентиляторов часто будет достаточным для новых вентиляторов, но, как всегда, обратитесь к электрику или квалифицированному подрядчику для оценки проблем с электричеством.

Если в ванной комнате нет вытяжного вентилятора, оцените усилия, необходимые для установки вентилятора и воздуховода.Если ванная комната расположена на верхнем этаже под вентилируемым чердаком, прокладка электрики и воздуховода может быть не очень сложной. На нижних этажах установка нового участка воздуховода может быть гораздо более проблематичной. Если ванная комната находится на внешней стене, возможным решением является вентилятор, выходящий прямо через стену.

Стоимость только выхлопа

Цены на сами вытяжные вентиляторы (эффективные вентиляторы с двигателями BPM) варьируются от 100 до 250 долларов США в зависимости от скорости потока, особенностей и т. д.При установке в качестве обновления (например, в ванной комнате, где уже есть старый вытяжной вентилятор, источник питания, воздуховод и т. д.), стоимость установки может составить от 100 до 200 долларов. При установке в месте, где ранее не было вентилятора, затраты могут быть намного выше. При установке на потолке под доступным чердаком стоимость установки может составить от 200 до 400 долларов. Если необходимо снять и отремонтировать гипсокартон или отделку, затраты могут быть значительно выше.

Энергетические последствия только для выхлопных газов

10-ваттный вентилятор, работающий круглый год, потребляет 88 кВтч.При цене 0,11 доллара за кВтч это стоит 10 долларов в год. Поскольку в этой системе нет рекуперации тепла, наружный воздух, подаваемый в здание, необходимо кондиционировать. Затраты на это варьируются в зависимости от климатического и климатического оборудования (см. вкладку «Климат»), но эти затраты обычно намного выше, чем стоимость электроэнергии для работы вентилятора.

Плюсы и минусы использования только вытяжной вентиляции показаны в таблице 1.

**Таблица 1.** Только выхлоп: плюсы и минусы
Только для выхлопных газов	Минусы только для выхлопа
Низкая стоимость вентиляторного оборудования и эксплуатации	Может разгерметизировать дом
Простота установки — в большинстве домов уже есть один или несколько вытяжных вентиляторов и воздуховодов, поэтому перейти на более производительную модель несложно	Точечный источник, воздух поступает неравномерно из всех частей дома, поэтому вентиляция и смешивание воздуха вряд ли будут одинаковыми во всем доме
Простота тестирования и ввода в эксплуатацию	Забор воздуха осуществляется через трещины в оболочке здания, а не из контролируемых источников фильтрации
Потребляет очень мало энергии — от 5 до 12 Вт при расходе от 50 до 80 кубических футов в минуту	Без рекуперации энергии
Высокая надежность	Домовладелец может легко отключить
Тихая работа
Регулируемый расход
Может управляться таймером
Требуют минимального обслуживания
Некоторая фильтрация и охлаждение через ограждающие конструкции
Работает с системой без воздуховодов

Выбор вытяжных вентиляторов

После того, как станут известны желаемые скорости потока (на основе расчета для соответствия требуемой скорости вентиляции, например ASHRAE 62. 2), обычно лучше выбрать вытяжной вентилятор, который соответствует этим расходам при давлении 0,25 дюйма водяного столба (дюйм водяного столба). Многие вентиляторы указывают скорость потока на уровне 0,1 дюйма водяного столба, но большинство вытяжных воздуховодов имеют гораздо более высокие потери давления.

Для большинства применений рекомендуются вытяжные вентиляторы

, соответствующие стандарту ENERGY STAR; Наиболее очевидным преимуществом этих вентиляторов является более низкое энергопотребление. Требования ENERGY STAR к вытяжным вентиляторам для ванных комнат (с номинальным расходом менее 90 куб. футов в минуту) требуют, чтобы вентиляторы обеспечивали минимум 2 вентилятора.8 фут3/Вт. Для вентиляторов с номинальным потоком от 90 до 200 кубических футов в минуту вентиляторы ENERGY STAR должны обеспечивать мощность не менее 3,5 кубических футов в минуту на ватт. Информацию об оценке рейтингов вентиляторов см. в руководствах Центра решений Building America «Рейтинги непрерывных приточных/вытяжных вентиляторов» и «Рейтинги прерывистых приточных/вытяжных вентиляторов».

Несмотря на то, что эти требования к энергии представляют собой значительное улучшение по сравнению со старыми вентиляторами, многие производители теперь имеют вытяжные вентиляторы для ванных комнат с эффективностью более 10 кубических футов в минуту на ватт. В этих очень эффективных вентиляторах обычно используются бесщеточные двигатели с постоянными магнитами (двигатели BPM).Эти двигатели также называются двигателями постоянного тока (DC), ECM (двигателями с электронной коммутацией) или двигателями с регулируемой скоростью. В дополнение к более низкому энергопотреблению возможности этих двигателей с регулируемой скоростью позволяют этим вентиляторам поддерживать расчетную скорость потока в широком диапазоне статических давлений.

В существующих зданиях выхлопные трубы часто скрыты в стенах или потолках. Очень трудно определить состояние этих участков, и многие из них имеют изгибы и повороты, что приводит к условиям более высокого давления.Вентиляторы с двигателями BPM и расширенными средствами управления являются отличным выбором для такого рода модернизации, поскольку эти вентиляторы могут увеличить скорость и поток, чтобы преодолеть большинство ограничений воздуховодов. Работа на более высокой скорости вращения вентилятора несколько увеличивает энергопотребление, но обычно это небольшая цена за достижение целевых показателей воздушного потока.

Еще одним преимуществом эффективных вытяжных вентиляторов для ванн является более низкий уровень шума. Вентиляторы ENERGY STAR должны соответствовать требованиям по максимальному уровню шума в 2 сона для большинства продуктов. Стандарт ASHRAE 62.2-2016 требуется максимум 1,0 сона при непрерывной работе вытяжных вентиляторов. Многие вытяжные вентиляторы для ванн доступны с номинальным уровнем шума 0,3 сона.

Установка вытяжного вентилятора

При наличии старого вытяжного вентилятора замена вентилятора с сохранением существующего воздуховода может быть относительно недорогим проектом. Если возможно, участок воздуховода следует осмотреть на наличие утечек, изоляции, препятствий и т. д. и при необходимости отремонтировать. Размер воздуховода также должен быть проверен; некоторые старые воздуховоды могут иметь диаметр всего 3 дюйма; воздуховоды, которые слишком малы, могут резко ограничить поток. Используйте размер воздуховода, рекомендованный производителем вентилятора. Как минимум, внешний конец выхлопной трубы должен быть обнаружен и осмотрен. Вытяжные вентиляторы должны выходить прямо наружу, а не на чердак, в подполье и т. д. Если существующий вентилятор подключен ненадлежащим образом, необходимо установить новый внешний вывод. Наружные концевые муфты должны быть должным образом герметизированы и герметизированы, а также должны иметь надлежащие экраны или обратные клапаны для предотвращения проникновения насекомых и других вредителей в воздуховоды.

Если необходимо установить новый воздуховод, его участки должны быть максимально короткими и прямыми до соответствующего наружного конца.Если для изменения направления воздуховода требуется колено, рекомендуется, чтобы от корпуса вентилятора до колена был обеспечен прямой участок длиной от 2 до 3 футов, и следует избегать крутых изгибов, таких как изгиб, показанный на рис. 4. Обратитесь к литературе по вентиляторам, чтобы определить правильный диаметр воздуховода; воздуховоды большего размера обычно обеспечивают лучшую скорость потока и более щадящие, чем длинные или извилистые участки воздуховодов. Стыки в системе воздуховодов должны быть загерметизированы мастикой, а воздуховоды, расположенные вне кондиционируемого помещения (т.г., чердак) должны быть утеплены для предотвращения конденсации влажного отработанного воздуха.

Рисунок 4. Крутые изгибы каналов вытяжного вентилятора могут снизить скорость потока, повысить уровень шума и увеличить энергопотребление. (Источник: Aldrich, 2014 г.)

В идеале замена существующего вытяжного вентилятора потребует минимальных работ по отделке гипсокартона и/или потолка. Однако из-за различий в размерах и конфигурации этих вентиляторов это трудно предсказать. См. инструкции по установке, предоставленные производителем, и, если возможно, выберите новый вентилятор с отверстием в потолке, аналогичным или немного большим, чем у существующего вентилятора.Также рекомендуется осмотреть полость потолка, чтобы убедиться, что зазоры приемлемы. Приклеивание корпуса вентилятора к потолку (с помощью герметика или подходящего материала) может помочь сохранить целостность оболочки.

Элементы управления только выхлопом

Несмотря на то, что в некоторых ситуациях может быть приемлемо простое управление выключателем, обычно желательны средства управления, обеспечивающие непрерывную работу вентиляторов. Доступен широкий спектр вариантов управления:

Таймеры могут включать вентиляторы с запрограммированными интервалами (обычно заданное количество минут каждый час).Обычно они включают в себя переключатели блокировки для включения вытяжных вентиляторов по желанию.
Некоторые вентиляторы имеют элементы управления для постоянной настройки низкой скорости, а также переключатель для настройки высокой скорости.
Датчики присутствия и датчики влажности могут использоваться для включения вентиляторов или увеличения скорости вращения вентиляторов, когда требуется более высокая скорость вытяжного потока.
Существует множество неоригинальных переключателей наддува и таймеров, которые работают со многими вытяжными вентиляторами.

Дополнительные сведения об управлении вентиляторами см. в руководстве «Непрерывно работающие вентиляционные и вытяжные вентиляторы».

Измерение выхлопных газов, проверка и ввод в эксплуатацию

Ввод в эксплуатацию вытяжного вентилятора обычно очень прост. Во-первых, убедитесь, что вентилятор действительно включается при ручном включении и/или при запрограммированном включении (например, с помощью таймера, датчика присутствия и т. д.). Расход отработанного воздуха легко измерить с помощью вытяжного колпака или расходомера. Если скорость подаваемого потока не соответствует расчетной, осмотрите систему воздуховодов (по возможности), чтобы убедиться в отсутствии каких-либо препятствий, правильности работы обратных клапанов и т. д.Часто можно увидеть, что обратный клапан вытяжного вентилятора ограничен из-за винтов, используемых для соединения воздуховода с воротником корпуса вентилятора. Для этого соединения нельзя использовать винты. Вместо этого используйте зажимы, а также мастику или утвержденную фольгированную ленту.

Эксплуатация и техническое обслуживание только выхлопных газов

Вытяжные вентиляторы требуют относительно небольшого обслуживания. Однако для поддержания надлежащей скорости потока большинство производителей рекомендуют периодически пылесосить решетку вытяжного вентилятора и очищать корпус вентилятора влажной тканью.Подробную информацию см. в инструкциях по эксплуатации. Снаружи дома следует периодически проверять выпускное отверстие на наличие препятствий или мусора.

Приточная вентиляция — интегрированные системы центрального вентилятора (CFIS)

В системах подачи свежего воздуха со встроенным вентилятором (CFIS) используется забор свежего воздуха, подключенный к центральной печи дома или блоку обработки воздуха, для подачи свежего воздуха по всему дому. Воздуховод проходит между возвратной камерой и наружным воздухом (Рисунок 5). Контроллеры CFIS запрограммированы на включение вентилятора системы обработки воздуха и открытие заслонки с электроприводом.Наружный воздух всасывается в рециркуляционную камеру, смешивается с рециркуляционным воздухом и распределяется по всему дому. Приточная вентиляция может быть обеспечена в доме без системы кондиционирования с помощью встроенных вентиляторов, установленных на наружных стенах дома или в наружном воздухозаборном канале, которые направлены на всасывание воздуха в дом, а не на его выталкивание. Эти дома имеют электронное управление для работы в тандеме с вытяжными вентиляторами, которые имеют эквивалентный объем воздушного потока для подачи воздуха в дом с той же скоростью, что и в других местах дома, которые обеспечивают некоторую сбалансированную вентиляцию, хотя менее вероятно, что входящий воздух будут максимально равномерно распределены по всему дому.

Оценка CFIS Рисунок 5. В системе подачи с интегрированным центральным вентилятором используется впуск свежего воздуха, подключенный к центральной печи дома или блоку обработки воздуха, для подачи свежего воздуха по всему дому.

(Источник: Aldrich, 2014 г.)

Очевидно, что системы CFIS подходят только для домов с системами принудительного воздушного отопления или охлаждения. Осмотрите обработчик воздуха и возвратную камеру. Убедитесь, что место доступно и достаточно места для установки воздуховода наружного воздуха.

Определите хорошее место для забора воздуха. Воздухозаборник должен всасывать чистый наружный воздух без ограничений. Наружный воздух не должен поступать с чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или стоянок, а также вдали от любого выхлопного патрубка. Дополнительную информацию см. в руководстве Местоположения воздухозаборников для вентиляции.

Сопоставьте участок воздуховода. Убедитесь, что воздуховод может быть проложен от возвратной камеры к месту забора наружного воздуха в рамках проекта.Участки воздуховодов должны быть максимально короткими и прямыми, чтобы обеспечить беспрепятственный поток воздуха.

Осмотрите двигатель вентилятора кондиционера. Определите тип двигателя вентилятора устройства обработки воздуха и/или измерьте потребляемую мощность двигателя. Двигатели с регулируемой скоростью (также называемые двигателями ECM или BPM) обычно потребляют на 25–50 % меньше электроэнергии, чем старые двигатели с постоянными разделенными конденсаторами (PSC) при нагреве и охлаждении. (Дополнительную информацию см. в руководстве «Вентиляторы кондиционера ECM».) При работе только с вентилятором эти двигатели могут работать на более низких скоростях, что обеспечивает дополнительную экономию.Использование CFIS с двигателями вентиляторов PSC не рекомендуется (и не разрешено Международным кодексом энергосбережения, раздел R403.6.1).

Определите расход наружного воздуха и график работы. Приблизительный расход наружного воздуха можно рассчитать на основе измеренного статического давления обратного потока и общей эквивалентной длины (TEL) участка воздуховода. Каждый погонный фут воздухозаборника наружного воздуха считается как 1 фут TEL, но изгибы и фитинги также увеличивают TEL. Колена, например, могут добавить эквивалент 15 футов к общей оценке длины; колпак воздухозаборника может добавить 30 футов.См. Руководство ACCA D для получения более подробной информации о расчете TEL. Дополнительную информацию и примеры расчетов см. в отчете «Выбор систем вентиляции для существующих домов».

Чем больше наружного воздуха поступает в систему, тем меньше времени должен работать блок обработки воздуха для подачи наружного воздуха. Однако ключевым ограничением является температура смешанного воздуха (то есть смеси возвратного воздуха и наружного воздуха), подаваемого в дом. Холодный воздух может вызвать проблемы с комфортом зимой, и многие производители печей требуют, чтобы температура воздуха, проходящего через теплообменник, была выше минимальной (обычно от 55° до 60°F; см. литературу производителя).Расположение воздухозаборников перед теплообменниками может обеспечить лучшее смешивание и разбавление холодного наружного воздуха. Температуру смешанного воздуха можно рассчитать по соотношению температур воздуха и расходов. Дополнительную информацию см. в отчете «Выбор систем вентиляции для существующих домов».

Стоимость CFIS

Если центральная система обработки воздуха доступна в подвале или на чердаке, а воздуховод можно довольно легко запустить снаружи, общая стоимость установки CFIS может варьироваться от 500 до 900 долларов США (включая элементы управления, моторизованную заслонку, герметичный изолированный участок воздуховода и окончание наружного воздуховода).Если установка воздуховода наружного воздуха связана или требует удаления гипсокартона, повторной отделки и т. д., затраты могут резко возрасти.

CFIS Энергетические последствия

Системы CFIS

могут потреблять большое количество электроэнергии, поскольку они полагаются на большой центральный вентилятор системы HVAC, который обеспечивает циркуляцию свежего воздуха для вентиляции, даже когда не требуется обогрев или охлаждение, а центральный вентилятор обычно перемещает гораздо больше воздуха при более высокой потребляемая мощность больше, чем действительно требуется только для вентиляции. Однако вентиляторы с регулируемой скоростью вращения и двигателем с электронной коммутацией (ECM) могут снижать скорость потока в режиме только вентиляции. Если использовать относительно эффективный двигатель вентилятора блока обработки воздуха (AHU) (300 Вт) и работать в среднем 8 часов в день для вентиляции (т. Е. В дополнение к работе, необходимой для кондиционирования воздуха), CFIS будет потреблять 876 кВтч / год. При цене 0,11 доллара за кВтч это стоит 96 долларов в год. Большинство центральных кондиционеров имеют двигатели, которые не так эффективны, поэтому нередко потребляемая мощность в два или три раза выше.

Базовые системы CFIS не имеют рекуперации тепла, поэтому наружный воздух, подаваемый в здание, необходимо кондиционировать. См. вкладку «Климат» для примеров этих финансовых последствий. Если CFIS используется в системе со значительной утечкой в воздуховоде, эти затраты на термическое кондиционирование могут быть намного выше. Тем не менее, общие затраты на оборудование невелики, поскольку этот метод вентиляции будет выбран только в том случае, если в доме уже есть канальная система ОВКВ с центральным устройством обработки воздуха или центральной печью. Плюсы и минусы систем CFIS представлены в таблице 2.

**Таблица 2. Плюсы и минусы встроенного центрального вентилятора**
CFIS Pro	Минусы CFIS
Простая и доступная установка	В доме должна быть система принудительного воздушного отопления и охлаждения
Использует существующие воздуховоды и вентилятор	Повышенное потребление электроэнергии. Рекомендуется для центральных кондиционеров с двигателями вентилятора ECM
Низкие эксплуатационные расходы	Если система воздуховодов негерметична, штрафы за отопление и охлаждение могут быть высокими
Наружный воздух забирается из известного места	Может вызвать проблемы с комфортом в очень холодных или очень жарких влажных условиях
Наружный воздух фильтруется на входе и в центральном кондиционере	Сложно ввести в эксплуатацию
Распределение наружного воздуха по всем частям дома	Низкий расход всасываемого воздуха

Выбор оборудования CFIS

Контроллер. На рынке имеется несколько контроллеров CFIS. Эти контроллеры доступны как отдельные компоненты, но многие из них также доступны как часть комплекта, включающего контроллер, моторизованную заслонку и трансформатор. Убедитесь, что используемое устройство (или комплект) совместимо с существующей системой обработки воздуха и системой управления.

Воздуховоды и заслонки. Участки воздуховодов должны быть настолько короткими и прямыми, насколько это практически целесообразно. Воздуховоды, подводящие наружный воздух через кондиционируемые помещения, должны быть утеплены. Моторизованные заслонки, которые открываются, чтобы впустить наружный воздух, и закрываются, когда квоты вентиляции выполнены, часто доступны как часть пакета или комплекта CFIS.Если требуется заслонка другого размера, моторизованные заслонки, безусловно, можно приобрести отдельно. Обратитесь к документации производителя, чтобы убедиться, что заслонки совместимы с контроллером. В дополнение к моторизованной заслонке ручная балансировочная заслонка в воздуховоде наружного воздуха может помочь регулировать объем наружного воздуха, подаваемого в систему.

Двигатели вентилятора обработчика воздуха. Как упоминалось выше, не рекомендуется использовать системы вентиляции CFIS с неэффективным двигателем вентилятора кондиционера. Для старых печей или воздухообрабатывающих агрегатов доступны эффективные двигатели вентиляторов на замену.(См. руководство «Вентиляторы системы обработки воздуха ECM».) Хотя потребление электроэнергии этими двигателями в значительной степени зависит от характеристик системы ОВКВ, эти двигатели могут потреблять на 25–50 % меньше электроэнергии для обеспечения той же скорости потока. Если центральные кондиционеры не имеют эффективного двигателя, а замена двигателя невозможна или нецелесообразна, рекомендуется другой тип системы вентиляции.

Установка CFIS

Квалифицированный подрядчик по ОВиК должен устанавливать контроллер, воздуховоды, заслонки и другие компоненты.Расположение воздуховода, соединение с возвратной камерой и место забора наружного воздуха следует планировать заранее.

Воздуховоды должны быть герметизированы утвержденной фольгированной лентой или мастикой, в зависимости от ситуации. Воздуховоды, проходящие через внутренние помещения, должны быть изолированы для предотвращения образования конденсата. Воздухозаборники наружного воздуха должны быть оборудованы экранами для защиты от насекомых и мусора. Наружный воздух также должен быть отфильтрован перед подачей в вентиляционную установку; иногда можно использовать фильтр AHU, но необходим отдельный фильтр, если воздухозаборник наружного воздуха находится после этого фильтра.Как упоминалось выше, воздухозаборники наружного воздуха должны располагаться значительно выше уровня снега, но желательно, чтобы они были доступны с земли для очистки и обслуживания. Наружные воздухозаборники должны быть объединены с сайдингом и должным образом обшиты, чтобы предотвратить проникновение воздуха и воды, а проходы через наружные стены или потолки должны быть надлежащим образом герметизированы, чтобы ограничить проникновение. Дополнительную информацию см. в руководстве Местоположения воздухозаборников для вентиляции.

Измерение, проверка и ввод в эксплуатацию CFIS

После установки очень важно ввести систему в эксплуатацию.Первым шагом обычно является проверка того, что, когда контроллер запрашивает наружный воздух, включается обработчик воздуха и открывается моторизованная заслонка. Затем следует измерить расход наружного воздуха. Это можно сделать несколькими способами, но наиболее распространенными являются следующие:

Измерение в воздуховоде наружного воздуха с помощью трубки Пито или анемометра позволит определить скорость воздуха. Скорость (футы в минуту), умноженная на площадь поперечного сечения (квадратные футы) воздуховода, даст объемный расход (куб. фут/мин).
На входе наружного воздуха вытяжной колпак может измерять расход воздуха, всасываемого в систему. (Для точных измерений обычно требуется небольшой ветер или его отсутствие).

Наконец, балансировочная заслонка и контроллер должны быть отрегулированы таким образом, чтобы желаемое количество наружного воздуха подавалось в систему по заданному графику.

Эксплуатация и обслуживание CFIS

Как всегда, обращайтесь к инструкциям производителя по техническому обслуживанию. Одной из привлекательных особенностей систем CFIS являются низкие эксплуатационные расходы, но это не означает, что техническое обслуживание не требуется.Одной из очень частых причин выхода из строя является засорение воздухозаборника. Регулярно проверяйте воздухозаборник, чтобы убедиться, что в нем нет мусора (листьев, скошенной травы, мусора, птичьих гнезд и т. д.).

Вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (ERV)

HRV и ERV являются сбалансированными системами. Это означает, что они вытягивают воздух и подают наружный воздух одновременно с очень одинаковой скоростью. Два воздушных потока пересекаются в теплообменнике, где тепло из теплого канала передается в более холодный канал, поэтому зимой большая часть тепла в выхлопном потоке передается в приточный поток (летом верно обратное). .HRV переносят только ощутимое тепло; ERV также переносят влагу (скрытое тепло).

Оценка ВСР/ERV

Большинство HRV и ERV размещены в прямоугольных шкафах, которые содержат вентиляторы, фильтры, теплообменные среды и т. д. К этому шкафу обычно подключаются четыре воздуховода: забор наружного воздуха, выпуск наружу, подача наружного воздуха в дом и выпуск из дом. Используйте следующие шаги, чтобы оценить жизнеспособность установки HRV или ERV.

Определите место для оборудования.ERV/HRV должен быть расположен таким образом, чтобы воздуховоды были короткими и прямыми, силовая и управляющая проводка легко подсоединялась, а блок был легко доступен для обслуживания. Многие ERV/HRV производят значительное количество шума; имейте это в виду, если блоки будут расположены рядом с чувствительными зонами (например, спальнями). При модернизации подвалы и чердаки являются обычными местами для ERV и HRV, поскольку прокладка воздуховодов из этих мест может быть менее навязчивой.
Определите места забора и выпуска наружного воздуха.В воздухозаборник должен поступать чистый наружный воздух. Наружный воздух не должен поступать с чердака, подвала, гаража или подполья. Впускное отверстие должно располагаться значительно выше уровня земли и снега, вдали от гаражей или стоянок, а также вдали от выхлопной трубы. Дополнительную информацию см. в руководстве Местоположения воздухозаборников для вентиляции.
Определите места подачи свежего воздуха. Одним из потенциальных преимуществ систем ERV или HRV является возможность подачи свежего воздуха в несколько мест.Хотя подача наружного воздуха во все помещения может показаться идеальным вариантом, это редко бывает практичным. Особенно в существующем доме прокладка воздуховодов ко всем частям дома является сложной и дорогостоящей задачей. Например, если ERV установлен в подвале, подача свежего воздуха в помещения на первом этаже может быть простой, но добраться до помещений на втором этаже может быть довольно сложно. Однако даже один регистр подачи свежего воздуха, расположенный относительно далеко от вытяжных регистров, может обеспечить лучшее перемешивание свежего воздуха, чем местные системы вентиляции.

В документации по продуктам некоторые производители рекомендуют интегрировать ERV/HRV в центральные системы воздуховодов, используемых для отопления и охлаждения, как показано на схемах на рис. 6. Это требует гораздо меньше работы, особенно в существующем доме. Короткие участки воздуховода могут подавать свежий воздух в приточную камеру, а отработанный воздух может поступать из возвратной камеры. Исследования показали, что эта стратегия не работает. Когда вентилятор центрального кондиционера не работает, наружный воздух движется по пути наименьшего сопротивления.На схеме слева на Рисунке 6 путь наименьшего сопротивления для свежего воздуха движется назад через устройство обработки воздуха и выбрасывается через воздуховод в возвратной камере. В обоих случаях в жилое пространство поступает очень мало свежего воздуха.

Рис. 6. Эти конфигурации ERV/HRV НЕ рекомендуются, поскольку наружный воздух может всасываться обратно в ERV/HRV перед его распределением в жилом помещении. (Источник: Aldrich, 2014 г.)

Включение кондиционера при работе ERV/HRV может решить эту проблему короткого замыкания, но это резко увеличивает потребление электроэнергии и не рекомендуется.Кроме того, если система воздуховодов негерметична (как и большинство воздуховодов в старых домах), эта утечка может привести к значительным потерям энергии. Одно из решений состоит в том, чтобы, по крайней мере, одна сторона системы ERV/HRV (т. е. либо сторона выпуска, либо сторона возврата) располагалась отдельно. Например, на рис. 7 воздух выпускается через специальный вытяжной канал, а подогретый наружный воздух подается в возвратную камеру. Это может решить проблему короткого замыкания, но не проблему утечки воздуховода. Полностью канальная система, в которой вентиляционные приточные и вытяжные каналы отделены от каналов отопления и охлаждения, может обеспечить наилучшее распределение наружного воздуха, но это часто нецелесообразно и дорого при модернизации.

Размеры воздуховодов и схема расположения воздуховодов. Чтобы определить размеры воздуховодов, обратитесь к документации производителя. Более подробные расчеты размеров см. в руководстве ACCA D.

. Рисунок 7. При интеграции ERV/HRV с системой воздуховодов отопления/охлаждения добавьте специальные воздуховоды либо для подачи, либо для возврата, чтобы предотвратить короткое замыкание при распределении воздуха. (Источник: Aldrich, 2014 г.)

HRV/ERV Стоимость

Диапазон стоимости оборудования ERV и HRV достаточно широк.До недавнего времени стоимость основного оборудования составляла примерно от 400 до 2000 долларов. Неудивительно, что блоки с более низким потреблением электроэнергии (> 1 куб. футов в минуту/Ватт) и более высокой эффективностью рекуперации тепла, как правило, являются самыми дорогими. Недавно некоторые европейские продукты более высокого класса стали доступны на рынке США. Эти системы отличаются еще более низким потреблением электроэнергии (около 3 кубических футов в минуту/Ватт) и более высокой эффективностью рекуперации тепла, но их цена составляет от 3000 до 5000 долларов.

Стоимость установки сильно различается; ключевые факторы включают в себя:

Расположение основного блока.При установке в доступном месте (например, в подвале) установка основного оборудования и подключение воздуховодов могут быть довольно простыми.
Если воздуховоды могут быть проложены в открытом пространстве (подвал или чердак), отделка стен и потолка может быть оставлена практически нетронутой.
Увеличение длины воздуховодов приводит к увеличению затрат на установку.
Необходимость в сливе конденсата и/или насосе увеличивает стоимость.

Некоторые подрядчики указывают стоимость установки в размере от 1000 до 1500 долларов, если система полностью установлена в подвале, на чердаке или другом доступном месте (т.е., требуется очень небольшой демонтаж потолка или стен или отделочные работы). Эмпирические правила не работают с более сложными установками, требующими снятия потолка, стены или пола, строительства желобов, повторной отделки и т. д.

Чтобы оправдать более высокую стоимость ERV и HRV, производители предлагают отказаться от одного или двух вытяжных вентиляторов в ванных комнатах и вместо этого использовать ERV/HRV для непрерывной вытяжки воздуха из каждой ванной комнаты. Такое расположение часто соответствует требованиям кодекса или программы для местной вентиляции, но ERV/HRV обычно не обеспечивают такую же скорость вытяжки, как специальные вытяжные вентиляторы.Кроме того, хотя в новом строительстве это может привести к экономии средств, в существующем доме, в котором уже установлены вытяжные вентиляторы, экономия сводится на нет.

HRV/ERV Энергетические последствия

Одним из основных преимуществ ERV/HRV является рекуперация тепла. В более холодном климате экономия от рекуперации тепла более заметна. Потребляемая электрическая мощность этих систем также может существенно различаться. В более мягком климате затраты на электроэнергию могут фактически превышать экономию тепловой энергии. См. вкладку «Климат» для получения примеров энергии и затрат. Плюсы и минусы систем вентиляции HRV и ERV представлены в Таблице 3.

Таблица 3. Плюсы и минусы HRV/ERV
Профи HRV/ERV	HRV/ERV Минусы
Перенос тепла и влаги	Более высокая стоимость
Может распределять вентиляционный воздух во многие части дома	Больше обслуживания, регулярная замена фильтра
Не включает большие перепады давления в здании.	Энергосбережение варьируется
Может быть автономной системой	Могут возникнуть трудности при установке и вводе в эксплуатацию
	Шум

Выбор оборудования

Необходимо сделать выбор между ERV и HRV, а также учитывать эффективность рекуперации тепла оборудования.

ERV по сравнению с HRV

Основное различие между ERV и HRV заключается в том, что ERV переносят влагу (скрытое тепло), а также температуру (явное тепло). HRV переносят только ощутимое тепло; они не пропускают влагу. Какой тип выбрать — не всегда простое решение, но ключевой вопрос, который следует задать: обычно ли на улице слишком влажно? Если это так, ERV может быть лучшим выбором.

На вопрос ERV/HRV легче всего ответить в жарком и влажном климате. Во Флориде, например, воздух в кондиционированных домах обычно прохладный и сухой. Наружный воздух достаточно влажный. Когда наружный воздух проходит через ERV, как влага, так и тепло передаются от входящего воздуха к выходящему, поэтому входящий воздух будет несколько охлаждаться и осушаться.Это не означает, что ERV осушает дом. Наоборот, работа ERV увеличит влажность в доме, но увеличение влажности будет меньше, чем если бы использовалась другая стратегия вентиляции.

Вне жаркого и влажного климата выбор ERV или HRV не так прост. Некоторые производители предоставляют рекомендации или даже карты страны, показывающие, какой тип системы наиболее подходит, но рекомендации варьируются от производителя к производителю. Ниже приведены несколько примеров ситуаций.

Во многих старых домах с более холодным климатом воздух в помещении зимой часто бывает неприятно сухим — настолько сухим, что многие люди используют увлажнители воздуха. ERV может помочь удерживать влагу в доме и потенциально повысить комфорт.
В очень герметичных домах с холодным климатом, особенно в небольших домах с большим выделением влаги, влажность воздуха в помещении может быть некомфортно высокой. В этом случае HRV может помочь снизить влажность в помещении.
В жарком и сухом климате наблюдается аналогичная тенденция: более крупные или негерметичные дома с низким уровнем влажности могут выиграть от использования ERV (для удержания влаги в помещении), в то время как небольшие, более тесные дома с более высокой вместимостью могут выиграть от HRV (для снижения уровня влажности в помещении). .

Жестких правил о том, какой тип системы лучше подходит, не существует. Особенно в смешанном климате существует множество ситуаций, когда ERV может быть более выгодным в течение сезона охлаждения, а HRV может быть более подходящим во время отопительного сезона. Установщики должны руководствоваться своим мнением при выборе систем.

Тепловая эффективность HRV/ERV

Институт домашней вентиляции (HVI) публикует стандарты тестирования и оценки эффективности ERV и HRV.Очевидная ощутимая эффективность (ASEF) — это наиболее часто публикуемый рейтинг рекуперации тепла в холодную погоду. Ищите значения ASEF выше 80%; наиболее эффективные системы имеют значения выше 90%. Общая эффективность рекуперации (TRE) указана для ERV и учитывает рекуперацию явного и скрытого тепла в течение сезона охлаждения. Для наилучшей производительности ищите значения TRE выше 50%. Полный список сертифицированного оборудования доступен на веб-сайте HVI.

Потребляемая мощность HRV/ERV. Потребляемая мощность может варьироваться в широких пределах, от менее 30 Вт до более 200 Вт.Системы с низким энергопотреблением часто имеют двигатели с регулируемой скоростью (ECM), которые позволяют лучше контролировать скорость вентиляции. Хотя системы с низким энергопотреблением (> 1 куб. футов в минуту/Ватт) часто дороже, они настоятельно рекомендуются. Помимо меньшего потребления электроэнергии и лучшей управляемости, они также обычно производят меньше шума.

Элементы управления и функции HRV/ERV. Большинство ERV и HRV доступны с программируемыми таймерами различных типов. Обычно они довольно универсальны и могут быть настроены на различные графики.Во многих ERV или HRV скорость потока можно регулировать, изменяя скорость вращения вентилятора. Их часто можно вручную увеличить до высокой скорости, когда требуется больше воздуха. Некоторые системы предлагают расширенные функции (часто за дополнительную плату), такие как:

Контроллеры с датчиками углекислого газа и/или влажности могут повышать скорость при более высоких концентрациях (которые обычно указывают на большую занятость).
Некоторые системы могут увеличить скорость и/или обойти теплообменник, чтобы воспользоваться преимуществами охлаждения в ночное время.
Иногда доступны более высокие уровни фильтрации (включая HEPA) для удаления переносимых по воздуху аллергенов и других загрязняющих веществ.

Установка HRV/ERV

Установка должна выполняться квалифицированным специалистом. Следуйте инструкциям производителя для правильной установки. Обязательно устанавливайте блок ERV/HRV там, где к нему можно легко получить доступ для обслуживания, где можно безопасно подключить питание к блоку и где шум системы не будет мешать жильцам. Установите сливы конденсата в соответствии с требованиями производителей.

Все участки воздуховодов должны быть максимально короткими и прямыми.Убедитесь, что наружные проходы должным образом герметизированы и защищены от проникновения вредителей. В идеале к этим проходам будет легко получить доступ с земли, чтобы жильцы могли убедиться, что они не забиты мусором.

Воздуховоды должны быть герметизированы (см. отчет Герметизация и изоляция воздуховодов в существующих домах ), а воздуховоды, идущие наружу и наружу, должны быть изолированы. Если ERV или HRV установлены в некондиционируемом помещении (например, на вентилируемом чердаке), воздуховоды, по которым проходит отработанный воздух и охлажденный наружный воздух, также должны быть изолированы.

Большинство обсуждаемых здесь HRV и ERV представляют собой канальные системы, т. е. два воздуховода идут от блока внутрь помещения, а два — от блока наружу. Стоимость установки этих систем воздуховодов часто составляет большую часть общей стоимости системы. Чтобы решить эту проблему, некоторые производители представили местные ERV. На рис. 8 показан такой блок, установленный на потолке, в чем-то похожий на вытяжной вентилятор в ванной комнате. Для агрегата требуется два воздуховода наружного воздуха (один впускной и один вытяжной), но агрегат выбрасывает воздух непосредственно из помещения, расположенного ниже, и подает его прямо в помещение.По сравнению с обычными ERV эта система может значительно упростить установку и снизить затраты; однако наружный воздух не распространяется по всему дому, а только в комнату или зону, в которой расположен местный ERV. Кроме того, рекуперация тепла лишь умеренно эффективна, и в холодную погоду эти системы переключаются на работу только с вытяжкой.

Измерение ERV/HRV, проверка и ввод в эксплуатацию

Рисунок 8. Бюджетные местные ERV обычно устанавливаются в потолке для подачи наружного воздуха в помещение, в котором они расположены, и отвода воздуха из него.(Источник: Aldrich, 2014 г.)

Как и во всех вентиляционных системах, важно измерять подаваемые воздушные потоки и удостовериться, что они соответствуют спецификациям или требованиям. Измерение скорости потока в каждом регистре является единственным практическим способом проверки балансировки системы.

Если доступ ко всем внутренним приточным или вытяжным регистрам невозможен (например, если воздух подается в возвратную камеру системы центрального отопления и охлаждения), можно использовать вытяжные колпаки на выводах снаружи. Обычно это практично только в том случае, если выводы доступны с земли и если наружные условия безветренны (т.д., без ветра).

Как описано для систем CFIS, траверса воздуховода с трубкой Пито или анемометром может обеспечить скорость и расход. Некоторые блоки ERV и HRV фактически оборудованы штуцерами для измерения давления, так что расход можно измерить, подключив манометр непосредственно к самому ERV/HRV.

Если измерения расхода не соответствуют спецификациям или проектным целям, при необходимости отрегулируйте элементы управления. Если трудно достичь желаемого расхода, осмотрите систему воздуховодов, регистры и внешние заделки на наличие препятствий.Если элементы управления имеют расширенные функции (например, таймеры, усиление потока и т. д.), убедитесь, что эти функции работают правильно.

Эксплуатация и техническое обслуживание HRV/ERV

Как всегда, обратитесь к инструкциям производителя для надлежащего обслуживания. Требования к техническому обслуживанию HRV и ERV часто более строгие, чем для других систем вентиляции. Многие системы требуют периодической очистки и/или замены теплообменных материалов, фильтров и других деталей, подверженных скоплению пыли и грязи.Кроме того, необходимо периодически проверять воздухозаборники наружного воздуха, чтобы убедиться, что в них нет мусора (листьев, скошенной травы, мусора и т. д.). Некоторые устройства оснащены световыми индикаторами, которые предупреждают пассажиров о необходимости технического обслуживания. Если их нет, жильцы должны тщательно соблюдать график.

Стандарт вентиляции » Услуги по аренде жилья

Плесень и сырость из-за плохой вентиляции вредны как для здоровья жильцов, так и для имущества арендодателей.Стандарт вентиляции направлен на борьбу с плесенью и сыростью в арендуемых домах.

Плесень и сырость

Все частные арендные дома должны соответствовать требованиям в течение 90 дней после любого нового или продленного срока аренды после 1 июля 2021 года, при этом все частные арендные дома должны соответствовать требованиям до 1 июля 2024 года.

Все пансионаты должны соответствовать требованиям к 1 июля 2021 года. Все дома арендованных Kāinga Ora (ранее Housing New Zealand) и зарегистрированными поставщиками общественного жилья, должны соответствовать требованиям до 1 июля 2023 года.

Арендодатели, которые не выполняют свои обязательства в соответствии со стандартами здорового жилья, нарушают Закон об аренде жилья 1986 года. Они могут нести ответственность за примерный ущерб в размере до 7200 долларов США.

Каков стандарт вентиляции?

Все жилые помещения в сдаваемом в аренду помещении должны иметь по крайней мере одно окно, дверь или световой люк, которые открываются наружу и могут быть зафиксированы в открытом положении.

В каждой комнате размер открываемых окон, дверей и световых люков вместе должен составлять не менее 5% площади пола этой комнаты.

Каждая оконная дверь, окно или световой люк должны открываться и должны оставаться зафиксированными в открытом положении.

Во всех кухнях и ванных комнатах должен быть вытяжной вентилятор, выходящий наружу.

Кухни – В любом помещении с варочной панелью новые вентиляторы или вытяжки, установленные после 1 июля 2019 года, должны иметь минимальный диаметр (включая воздуховоды) 150 мм или производительность вытяжки не менее 50 литров в секунду.
Ванные комнаты – В любой комнате с душем или ванной новые вентиляторы, установленные после 1 июля 2019 года, должны иметь минимальный диаметр (включая воздуховод) 120 мм или производительность не менее 25 литров в секунду.

Арендодатели должны запросить у установщиков подробную информацию о диаметрах вентиляторов, воздуховодах и скорости потока в письменном виде, чтобы они могли показать, что они соответствуют стандарту вентиляции для здоровых домов.

Воспользуйтесь нашим онлайн-инструментом, чтобы узнать, нужно ли вам установить новые вытяжные вентиляторы на кухне и в ванной комнате арендуемой недвижимости.

Инструмент для вентиляции

В нашем руководстве содержится более подробная информация о стандарте вентиляции.

Загрузите руководство по вентиляции.[PDF, 2,3 МБ]

Если у вас уже есть вентилятор

Вентиляторы, установленные до 1 июля 2019 года, должны проветривать помещение снаружи и находиться в хорошем рабочем состоянии, но они не должны соответствовать перечисленным выше требованиям. .

Когда они выходят из строя, их необходимо отремонтировать, чтобы привести в рабочее состояние, или заменить на вентиляторы, отвечающие всем требованиям.

Исключения из стандарта на вентиляцию

Для стандарта на вентиляцию предусмотрено два особых исключения.Информация здесь является обзорной. Дополнительную информацию об этих исключениях можно найти в подразделе 4 Положений о стандартах Healthy Homes.(внешняя ссылка)

Комната не обязана соответствовать требованиям к открываемым окнам и наружным дверям, если это было законным, когда оно было построено или переоборудовано. в обитаемое пространство. Если наличие меньшего количества окон или дверей было законным только потому, что помещение соответствовало альтернативным требованиям к вентиляции, то помещение все равно должно соответствовать этим требованиям, чтобы претендовать на это исключение.
Это исключение применяется к кухням или ванным комнатам, где установка вытяжного вентилятора практически нецелесообразна. Это освобождение имеет ряд критериев, которые должны быть соблюдены. Мы рекомендуем арендодателям получить профессиональную консультацию и сохранить копию этой консультации, чтобы иметь право на это освобождение.

Эти два исключения являются дополнением к общим исключениям.

Общие исключения из стандартов здоровых домов

Дополнительная информация

Стандарт вентиляции является одним из пяти стандартов здоровых домов.Узнайте о других стандартах здорового дома:

Коммерческие кухонные вентиляционные системы — CaptiveAire®

Отправить отзыв и предложения
Спасибо за отзыв!
Нашей команде отправлено электронное письмо с вашим отзывом.
Произошла ошибка при обработке вашей информации.
Приносим извинения за неудобства и уведомили члена команды.
Закрывать
Представитель Наши продукты
Вы заинтересованы в том, чтобы представлять CaptiveAire и продавать нашу продукцию?
Пожалуйста, заполните следующую форму, и мы свяжемся с вами в ближайшее время.
CaptiveAire® — ведущий производитель систем вентиляции для коммерческих кухонь в стране.В виде новатор в отрасли, CaptiveAire® устанавливает стандарт для вентиляционного оборудования для коммерческих кухонь и сервис, и предлагает наиболее конкурентоспособные цены. CaptiveAire® также известен самым быстрым и самые надежные сроки поставки в отрасли.

Комплекты интегрированной кухонной вентиляции CaptiveAire включают вытяжки, вытяжные вентиляторы, электрические элементы управления, нагреватели прямого нагрева, системы жиропроводов, системы пожаротушения, жироулавливающие фильтры и распределительные сети системы.В число клиентов CaptiveAire входят независимые рестораны, национальные сети и другие общественные и частные учреждения.

Узнайте больше о нашем проверенном опыте
«Клиенты CaptiveAire лояльны», — говорит президент CaptiveAire Боб Ладди. «Мы благодарны за возможность предоставить им лучшие коммерческие кухонные вентиляционные продукты по лучшей цене. Каждый из более чем 1100 CaptiveAire сотрудники прилагают все усилия, чтобы предоставить нашим клиентам быстрое и высококачественное обслуживание, в котором они нуждаются и которого ожидают.»
CaptiveAire поддерживает сеть из более чем 90 офисов продаж в США и Канаде и 6 стратегически расположенных заводы в Северной Каролине, Айове, Оклахоме, Калифорнии, Пенсильвании и Флориде. «Местные продажи CaptiveAire и инженерные офисы по всей стране позволяют нам быстро реагировать на запросы и потребности клиентов», — говорит Ладди.
Компания CaptiveAire, базирующаяся в Северной Каролине, начала свою деятельность в однокомнатном помещении в 1976 году. В 2016 году объем продаж CaptiveAire превысил 400 миллионов долларов.Журнал INC. неоднократно называл CaptiveAire одной из 500 самых быстрорастущих частных компаний Америки. CaptiveAire постоянно признается «Лучшим в своем классе» отраслевыми дилерами и консультанты, согласно журналу Foodservice Equipment & Supplies. CaptiveAire был признан одним из 100 крупнейших частных компаний Северной Каролины (журнал Business North Carolina) и одна из 50 самых быстрых растущие частные компании в Треугольнике Роли (Triangle Business Journal).
Места производства
Производственные мощности
Реддинг, Калифорния
Вест Юнион, ИА
Маскоги, Оклахома
Бедфорд, Пенсильвания
Янгсвилл, Северная Каролина
Гровленд, Флорида
Признания и награды

Горжусь званием «Лучший в своем классе»
Опубликовано в журнале Foodservice Equipment & Supplies Magazine
Мы рады сообщить, что CaptiveAire признан лучшим в своем классе в категории «Системы вентиляции» в 2016 году.Это шестнадцатый год подряд для рейтинга лучших в своем классе в целом для CaptiveAire. Мы также выиграли лучших в своем классе для дилеров, операторов и консультантов .
Эта награда основана на голосовании дилеров промышленного кухонного оборудования, консультантов и операторов, а также опубликована в журнале Foodservice Equipment & Supplies. Операторы общественного питания, дилеры и консультанты оценили сообщество производителей по семи критическим характеристикам, влияющим на их подход к покупке оборудования и расходных материалов.
ОТЗЫВЫ КЛИЕНТОВ Darden Restaurants Inc. использует вытяжные системы CaptiveAire уже более 20 лет. лет во всех концепциях наших ресторанов (Red Lobster, Olive Garden, LongHorn Steakhouse, Bahama Breeze, Seasons 52, The Capital Grille, Eddie V’s & Yard House). Производительность оборудования и обслуживание персонала было превосходным. Мы знаем, что CaptiveAire поддерживает их продукт. . . Я бы порекомендовал системы CaptiveAire для любой выхлопной системы. потребности.
Тим Ханрахан, директор по проектированию и строительству. GMRI, Inc.
Как сделать вентиляцию на кухне в доме.
Установка вытяжки на кухне своими руками. Установка вытяжки в частном доме
Современный дом сложно представить без кухонной вытяжки, ведь система вентиляции – это условие комфортной атмосферы на кухне. Спасает от неприятных запахов, предохраняет от горения, очищает воздух от частичек пищи и пыли, удаляет вредные вещества, образующиеся при сгорании газа.Установка вытяжки – важное дело в частном доме. А потому к его выбору и установке необходимо подойти со всей серьезностью, особенно если вы планируете делать это своими руками.
Типы колпаков
Все типы вытяжек, устанавливаемых над газовой плитой, можно разделить на:
подвесной;
встраиваемый;
каминов.
Подвесные колпаки
Отличаются небольшой высотой и плоской формой.Их часто размещают над шкафами на кухне. Преимущества подвесных вытяжек – простота установки своими руками и невысокая цена. Им не нужна вентиляция, потому что они по сути являются фильтрами.
Встраиваемые вытяжки
Внешне абсолютно ничем не отличаются от подвесных конструкций, но обеспечивают приточную вентиляцию в доме. Такая вытяжка, установленная своими руками, скрыта шкафами и поэтому не бросается в глаза.
Каминные колпаки
Их еще называют купольными.Они могут быть различной формы, из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.
Также бленды могут быть по типу крепления:
у стены;
угловой;
островной.
Настенные колпаки
Этот тип является наиболее распространенным. Они крепятся с одной стороны к стене. Их проще всего установить своими руками.Угловые вытяжки подходят для таких конфигураций кухонь, где плита установлена в углу.
Островные колпаки
Их можно установить в любой части кухни. Их, как правило, используют в тех интерьерах, где рабочая зона вынесена на остров в центре комнаты. Такие вытяжки над газовой плитой относятся к дорогому сегменту. Поэтому они имеют ряд дополнительных функций и электронное управление.
Также вытяжки можно разделить на:
Колпаки с фильтром
Они больше подходят для старых деревянных домов, загородных домов – то есть для тех строений, где вентиляция не может быть осуществлена из-за отсутствия средств или особенностей дома.Такие вытяжки имеют жировой и угольный фильтры, очищающие воздух от пыли, жира и грязи. Такие фильтры время от времени заменяются. Эти вытяжки недорогие.
Вытяжки
Устанавливаются там, где есть вентиляция. В загородном доме это наиболее подходящий вариант благодаря высокой производительности. В вытяжных шкафах нет угольных фильтров. Вместо жироуловителя устанавливается жироуловитель, который не заменяется, а периодически промывается. В доме такую вытяжку можно установить своими руками.
На кухне важно, чтобы вытяжка функционировала безупречно. Поэтому очистка и смена фильтров – основа комфорта. Кроме того, очистка жироулавливающего фильтра обеспечивает безопасность.
В частном доме используются практически все виды вытяжек. Есть тенденция, что в больших квартирах, где вентиляция сделана на профессиональном уровне, на кухне чаще предпочитают делать островную вытяжку. В деревянном рядовом доме распространена обычная настенная вытяжка.
Важно : При выборе вытяжки в дом стоит отдать предпочтение моделям с двумя вентиляторами, высокой мощности исполнения.Такие вытяжки в доме производят меньше шума и работают эффективнее.
Какую вытяжку выбрать (видео)
Выбор вытяжки также зависит от типа вентиляции в доме. Вентиляционная шахта редко встречается в деревянном деревенском доме. В этом случае вентиляция разрабатывается и делается вручную. Вы можете сделать полную систему вентиляции или выбрать самую простую фильтрующую модель вытяжки. В этом случае вы действительно можете сделать это самостоятельно. Но считать, что такая вытяжка — это полноценная вентиляция, не стоит.Она будет фильтровать воздух, не вынося его из помещения, а просто очищать.
Монтаж колпака
Установка вытяжки в частном доме своими руками не так уж и сложна. Кухонную вентиляцию можно сделать, даже если дом уже есть и в стенах нельзя делать каналы. При установке вытяжки в частном доме своими руками штатная вентиляция может быть нарушена неправильными действиями. Чтобы этого не произошло, достаточно при установке притянуть воздушный короб к вытяжке и смонтировать на нем хлопковый клапан.Таким образом будет обеспечена вентиляция, и установлена вытяжка.

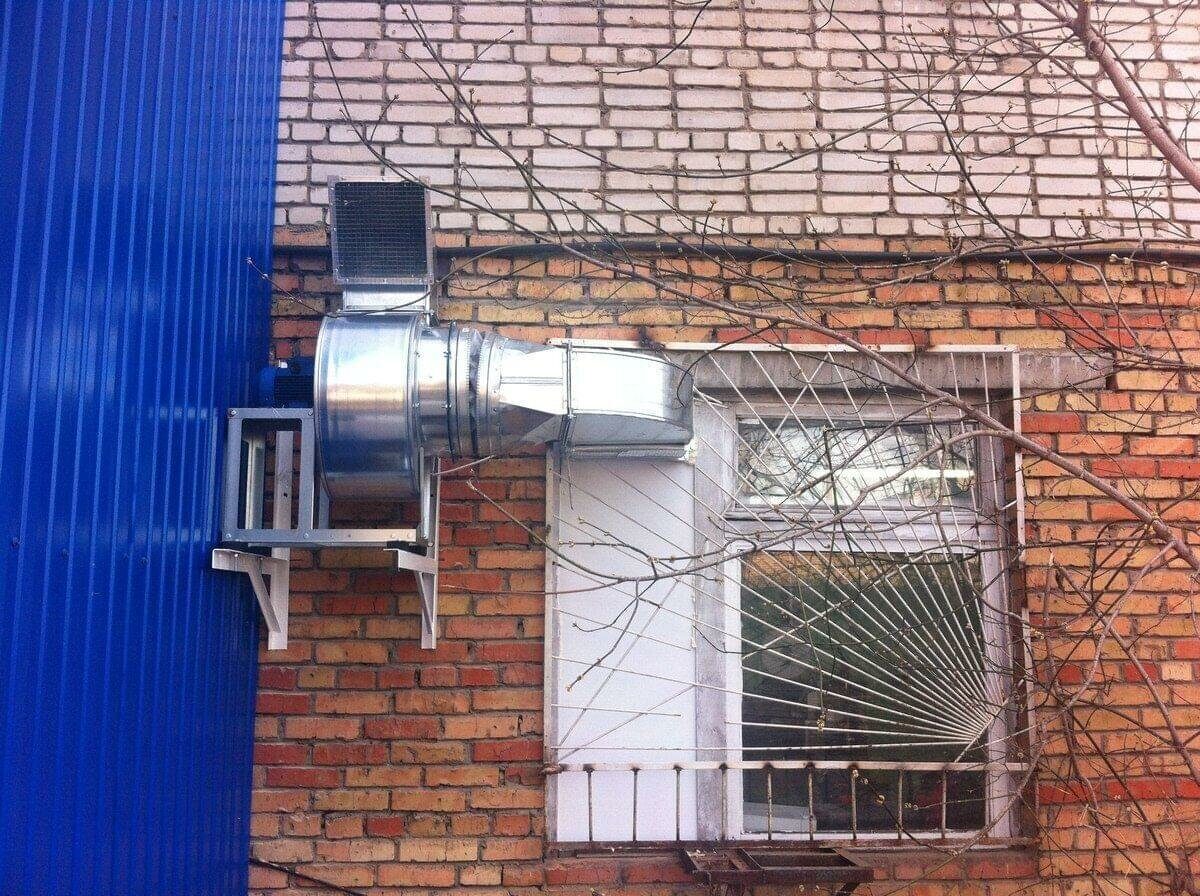

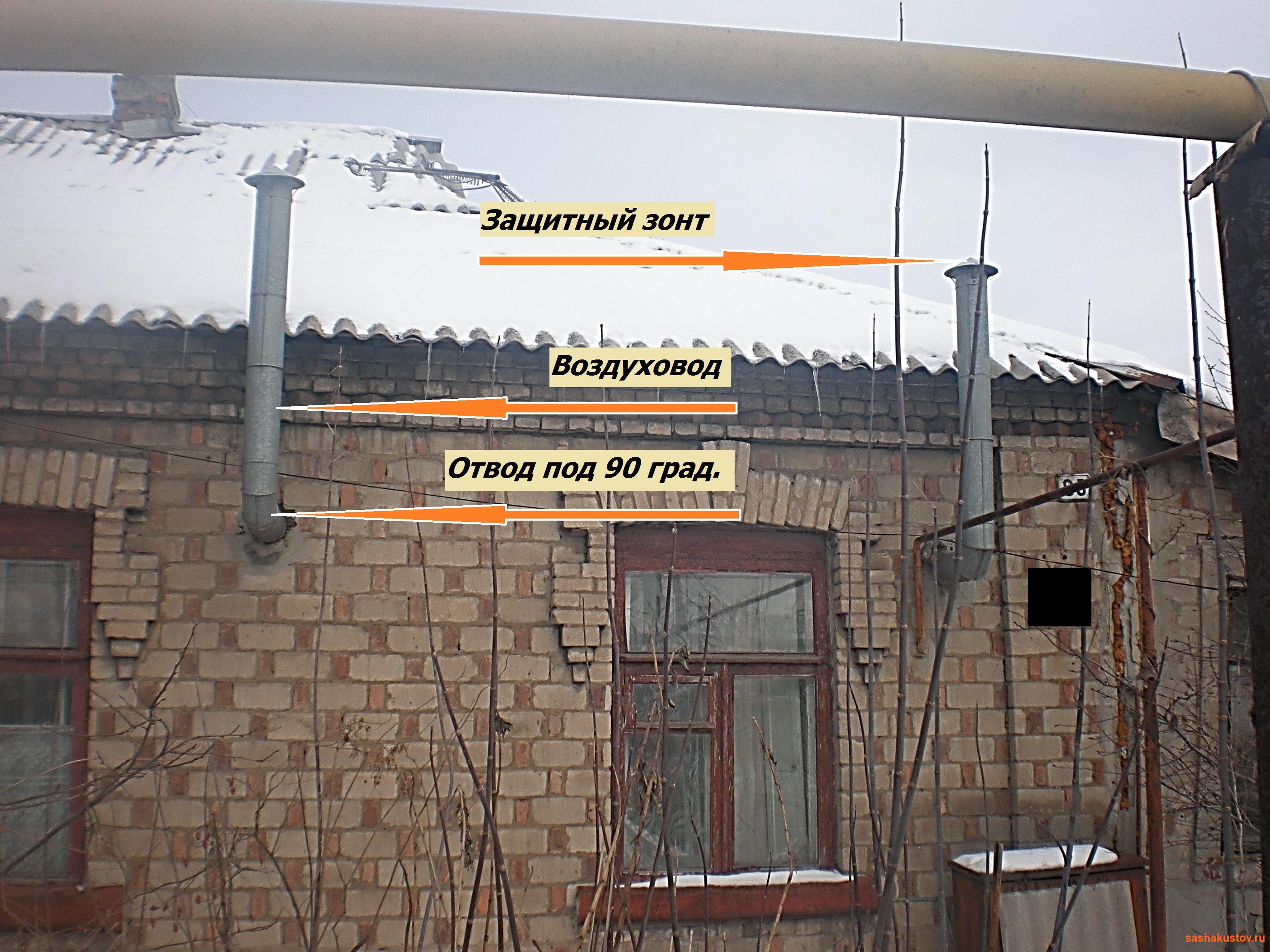

Но самая простая вентиляция — это отверстие в стене, откуда потом начинается воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. При создании вентиляции нужно стараться располагать вентиляционное отверстие над вытяжкой.
Важно : Для вытяжек лучше всего выбирать круглые трубы. Гофрированные трубы удобны тем, что их можно сгибать по собственному усмотрению под любым углом, что значительно облегчает монтаж в частном доме.Но такая вентиляция при работе в доме создает шум из-за высокого сопротивления воздуха.
Вытяжку в частном доме лучше всего устанавливать над газовой плитой, особенно если речь идет о деревянной конструкции. Конструкцию необходимо устанавливать на высоте 70 см и выше утеплителя. В противном случае вытяжка не сможет хорошо справляться со своими обязанностями или пострадает от жара от пожара.
Там, где вытяжка соприкасается с потолком или стенами, необходимо выполнить изоляцию.Это особенно важно, если речь идет о деревянном частном доме, так как перекрытия здесь делаются не из бетона, а из легковоспламеняющейся древесины.
Как установить вытяжку своими руками (видео инструкция)
Соединение колпака
Когда продумана вентиляция, необходимо подключить вытяжку. В частном доме вытяжки подключаются к сети с помощью 3-х проводов – ноль, земля, фаза. При подключении вытяжки не забывайте о заземлении. Однако батареи и трубы в этом качестве использовать нельзя.Заземление цепляется к нулевой нейтрали. Но если нет навыков и знаний, то самостоятельно подключать вытяжку в капюшоне не стоит.
Вытяжка в частном доме – важный элемент кухонного пространства, позволяющий сохранять воздух в помещении свежим и чистым. Соответственно, к покупке такого устройства нужно подходить максимально внимательно и со всей серьезностью. Чтобы облегчить процесс выбора, мы расскажем, по каким критериям стоит выбирать вытяжки и рассмотрим модели конструкций, подходящие для установки в частном доме.
Кухонная вытяжка в деревянном доме или в кирпичном доме позволяет сохранить воздух чистым и свежим.
Пять критериев выбора вытяжки
Обычно в частном доме готовить приходится достаточно часто. Именно поэтому очень важно правильно подобрать вытяжку, которая эффективно справится с нагрузкой. Для этого следует учитывать несколько важных аспектов, среди которых производительность устройства, его размеры, уровень шума при работе и внешний вид.

При выборе устройства необходимо учитывать его мощность, габариты, внешний вид и способ крепления
Критерий 1.Производительность . Этот показатель относится к объему воздуха, который устройство способно очистить за час. Правильно рассчитать требуемую мощность агрегата достаточно просто – нужно следовать формуле.

Чем больше помещение, тем больше должна быть вытяжка на кухне в частном доме
Показатель площади вашей кухни умножается на ее высоту, полученное число умножается на 12 (показатель нормы объема воздуха), а затем снова умножить на 1.3 (примерный коэффициент минимальной маржи).
Критерий 2. Размеры . Есть одно четкое правило при выборе вытяжки – ее размеры должны быть не меньше ширины плиты.
Критерий 3. Уровень шума . У разных моделей этот показатель может существенно различаться. Мы бы рекомендовали выбирать конструкции, уровень шума которых не превышает 50-60 децибел.

Наиболее комфортными считаются модели, уровень шума которых не превышает 50-60 децибел
Критерий 4.Режим управления и освещение . Здесь нет строгих критериев – выбирайте модель на свой вкус и бюджет.
Критерий 5. Дизайн . Чтобы интерьер вашей кухни в частном доме был гармоничным и продуманным, выбирайте модель вытяжки, органично вписывающуюся в него. Например, конструкции с металлическими или глянцевыми вставками отлично впишутся в интерьер хай-тек, купольные модели с деревянным покрытием дополнят классический или деревенский стиль.

Устройство максимально органично впишется в интерьер, если будет сочетаться с гарнитуром по цвету и материалам
Ассортимент вытяжек для частного дома
Различные производители называют эти агрегаты по-разному: вытяжки, внешние фильтры, воздухоочистители.Однако на самом деле речь идет об одних и тех же устройствах, основное назначение которых – очистка кухонного воздуха. Что касается конструктивных особенностей вытяжки, то ее можно разделить на несколько групп, различающихся по форме, способу очистки воздуха и способу крепления. Подробнее о них.

Вытяжки различаются между собой по принципу действия, формам и способам крепления
По принципу работы
Принципы работы вытяжки являются отправной точкой при установке, что особенно важно при установке в частных домах.Например, такие здания часто не оборудованы вентиляционной шахтой. И в этом случае вы стоите перед выбором: пробить отверстие в стене для вытяжки воздуха и смонтировать полноценную систему вентиляции или оставить как есть.

На фото принцип работы проточной (фильтрующей) и циркуляционной (выходящей) вытяжек
Второй вариант поможет вам сэкономить как на самой вытяжке (данный тип устройства считается самым дешевым), так и на установке работы (в этом случае просто прикрепите его к шкафу).Кроме того, таким образом вы экономите не только деньги, но и время. Другой вопрос возникает относительно эффективности такой системы, ведь воздух не удаляется из помещения, а только циркулирует и очищается в нем.
По особенностям эксплуатации вытяжки делятся на два типа: фильтрующие и вытяжные.
Фильтрация . Кухонная вытяжка в частном доме с системой фильтрации считается бюджетным вариантом и широко представлена среди подвесных конструкций.Такие модели подходят для старых домов, где нет возможности провести систему вентиляции.

Инструкция по эксплуатации фильтрующих конструкций требует регулярной замены фильтров очистки
Принцип действия таких устройств предельно прост. Так, все жиры и частицы пищи оседают на жироулавливающем фильтре, а окончательную очистку воздуха осуществляет угольный фильтр. Как правило, такие устройства оснащены довольно слабым мотором, которого вполне достаточно для заявленных целей.Фильтры в большинстве случаев не устанавливаются «навсегда» и требуют регулярной замены.
Выход . Для этого типа вытяжки требуется вентиляционная шахта. Естественно, эффективность устройств, удаляющих воздух из помещения, выше, чем тех, которые его просто фильтруют. Если у вас уже есть вентиляционный канал, то установить его своими руками не составит труда. Если необходимо сделать отверстие в стене для вентиляции, то лучше обратиться к специалистам.

Выходные модели лучше избавляют кухню от посторонних ароматов.
Такие вытяжки не имеют угольных фильтров, потому что они просто не нужны. Жироуловители в этих устройствах многоразовые, и раз в месяц их достаточно просто промыть в мыльном растворе.
В форме
В целом существует три типа вытяжек, различающихся по форме: подвесные, встроенные и купольные модели. Каждый из них имеет свои особенности.

По форме конструкции может быть выдвижной, купольной или встроенной
Выносной .Такие устройства часто называют «плоскими» из-за относительно небольшой высоты и ширины. Они устанавливаются непосредственно под кухонным шкафом. При этом необходимо следить, чтобы нижняя часть установленной вытяжки находилась на одной линии с соседними шкафами. Чаще всего такие модели относят к бюджетному классу, так как они относятся к фильтрующим конструкциям, о которых мы писали выше.

Подвесные модели имеют компактные размеры, что позволяет использовать их на небольших кухнях
Основными преимуществами являются цена и простота монтажа, т.к. в этом случае нет необходимости в вентиляционной шахте.
Встраиваемый . Как правило, такие конструкции уже требуют подвода воздуха, потому что работают в проточном режиме. Установленная вытяжка внешне неотличима от подвесной, так как ее основная часть скрыта шкафом. Видной остается только заборная часть устройства, которую можно увеличить за счет удлинителя.

Встроенное устройство спрятано в верхнем шкафу гарнитура и практически незаметно
Камин или купол . Они считаются самыми популярными на современном рынке. Скорее всего, причина этого в разнообразии форм и материалов. Так, здесь часто встречаются деревянные и пластиковые вставки, добавляющие таким устройствам изысканности. Обладая броским дизайном и дорогой отделкой, они часто становятся центральными элементами кухонного интерьера.

Каминные вытяжки широко используются в кухнях с классическим или деревенским интерьером
Свое название данные устройства получили из-за схожести с вытяжной системой камина, поэтому такая вытяжка на кухне в частном доме будет смотреться особенно гармонично.
При выборе вытяжек обратите внимание на те устройства, которые оснащены мощными двигателями, имеют два вентилятора и большой запас производительности. Как правило, такие устройства производят меньше шума и более эффективны.

Для просторной кухни лучше выбрать аппарат с двумя моторами
По способу крепления
По этому параметру все вытяжки также можно разделить на три группы: пристенные, островные и угловые.
Стена .Имеют одну плоскую сторону, что обеспечивает удобство крепления к стене. Это самый традиционный тип капюшона. Такие устройства могут иметь как горизонтальное расположение, так и наклонную заборную часть, что несколько увеличивает рабочую площадь и исключает риск удара головой о корпус.

Настенные конструкции — наиболее распространенный тип вытяжек, отличающийся простотой крепления
Остров . Конструкция этих вытяжек позволяет располагать их абсолютно в любой части кухни.Как правило, их приобретают владельцы частных домов с просторными кухнями, где варочная поверхность расположена не у стены, а ближе к центру помещения. В большинстве случаев такие модели имеют вертикальный воздуховод и крепление к потолку.

Островная конструкция применяется, если на кухне оборудован остров с варочной панелью
Все виды относятся к классу «люкс», поэтому всегда оснащены электронным управлением, отличаются высокой производительностью и не дешево.
Уголок . Основным отличием угловых вытяжек является специфическая конструкция корпуса, что позволяет максимально удобно устанавливать такой прибор в углу помещения. Как правило, мотивация к приобретению вытяжек такого типа является скорее вынужденной мерой, чем дизайнерским ходом. Ввиду этого ассортимент такой продукции невелик.

Угловые модели эффективно используют свободное пространство в углу помещения
Типы воздуховодов
Трубы для обустройства воздуховода бывают трех видов: круглые или прямоугольные пластиковые, или гофрированные.
Иллюстрация
Описание
Круглый . Считается идеальным для вытяжек любого типа, так как они создают наименьшее сопротивление.
Прямоугольный . Он создает чуть большее сопротивление, чем круглый, так как выпускное отверстие обычно круглое, и в этом случае создается небольшой воздушный порог.
Гибкий . Характеризуется наибольшим сопротивлением воздуха, возникающим из-за неровных гофрированных поверхностей. Также гофра создает определенный шум при работе вытяжки. Однако они являются единственным вариантом, если канал ротируется несколько раз на коротком участке. Благодаря своей структуре воздуховоды этого типа максимально растягиваются при монтаже, чтобы минимизировать складки и, соответственно, сопротивление.
Попробуйте расположить вентиляционное отверстие в стене прямо над вытяжкой, так как каждый угол воздуховода на 90 градусов снижает эффективность вентиляции на 10%.

Попробуйте расположить вентиляционное отверстие над вытяжкой. Любой изгиб воздуховода отнимает 10% от мощности агрегата
Для придания кухне эстетичного вида можно «спрятать» вентиляционные трубы за шкафами или проложить их на стыке стены и потолка. Однако чем меньше расстояние между вентиляционным отверстием в степе и вытяжкой — тем лучше. Как установить вытяжку вы узнаете из предложенного видео.
Даже если вы уже сделали ремонт на кухне и не хотите лишний раз ее «громить», вы вполне можете внести некоторые изменения в ее конструкцию.Это относится к таким операциям своими руками. Конечно, сначала следует определиться, какой тип вытяжки необходим именно вам. Пожалуй, с этого мы и начнем.
Какие они?
По типу делятся на фильтрационные и вакуумные. Первые из них прогоняют воздух в помещении через систему фильтров, а вторые просто выбрасывают его в окружающую среду. В общем, в кустарном варианте «модернизации» его можно легко установить самостоятельно в дешёвый вытяжной колпак
Но особо стремиться к этому не стоит: даже промышленные изделия такого класса не обеспечивают действительно качественной очистки воздуха, и их стоимость часто непомерно высока.Кроме того, инструкция для этого класса предусматривает полное лишение гарантии за любые самостоятельные действия.

Только после этого надеваем гофру на выхлопную трубу и аккуратно фиксируем подходящим хомутом. Герметик заливать не стоит: во-первых, это сильно усложнит обслуживание установки. Кроме того, снизится давление в системе, а значит, на кухню ничего не попадет. Наконец, сгибание гофры само по себе будет отличным утеплителем.
Наконец-то установка вытяжки завершена! Надеемся, вы узнали об основных моментах. Не обязательно следовать нашим советам и запихивать вытяжку в шкаф, так как вы сами можете придумать варианты ее крепления.
Вентиляция в частном доме – необходимый атрибут, позволяющий не только создать благоприятный микроклимат в помещении, но и сохранить целостность всей конструкции.
Если говорить о вентиляции деревянного дома, то сам материал здания хорошо пропускает свежий воздух, а также щели в оконных и дверных коробках с вентиляционными отверстиями.В этом случае дымоход служит своеобразным вытяжным каналом.
Современные деревянные дома делают практически герметичными. Это стало возможным благодаря использованию пластиковых герметичных окон. В этом есть несомненные плюсы: тепло не уходит из помещения. Есть и недостатки; естественная вентиляция практически отсутствует.
В этом случае приходится прибегать к принудительной вентиляции. Это стоит намного больше. Принудительная вентиляция потребляет электроэнергию, что требует капитальных затрат. При проектировании помещения всегда лучше использовать естественную вентиляцию, если речь идет о деревянном доме.
Устройство естественной вентиляции
Вытяжной канал лучше всего выводить на крышу. При этом чем выше верхний срез, тем сильнее будет перепад давления, а это создаст интенсивную циркуляцию воздуха. Стенки канала должны быть гладкими и равными в поперечном сечении. Это обеспечит высокую тягу, а на стенах не будет оседать пыль.
Соблюдая эти простые правила, вы сможете организовать отличную вентиляцию в частном деревянном доме.Самое главное помнить, что деревянный дом — это отличное здание для естественной вентиляции, поэтому именно на него следует ориентироваться при проектировании и монтаже. Не используйте дополнительные устройства. В случае деревянного дома в этом нет необходимости.
Вентиляция в каркасном доме
Проектирование современных каркасных домов предполагает устройство пароизоляции по всему внутреннему периметру стен. Это говорит о том, что атмосфера внутри каркасного дома полностью изолирована от внешнего мира. Ни о какой естественной вентиляции каркасного дома здесь не может быть и речи. . Но нужно что-то придумать, чтобы организовать циркуляцию воздуха в помещении.
В этой ситуации не получится управлять вентиляционными каналами, которые будут выходить из кухни и ванной комнаты через крышу на улицу. Эта технология работает исключительно в многоэтажных домах. Каркасный дом, конечно, к таковым не относится. Здесь придется организовывать принудительную вентиляцию, а значит, возникнут дополнительные расходы.
Теперь стоит поговорить об организации оттока. В этой ситуации естественный отток организовать невозможно, поэтому применяют только принудительный способ. Для этого используется фановая система, засасывающая воздух из нежилых помещений.
Можно использовать самые обычные вентиляторы, которые продаются в любом магазине электроники, а можно использовать специальные модели, которые будут реагировать на появление человека или повышение влажности. На Западе такие умные системы широко применяются при организации вентиляции в каркасных домах.
Для вентиляции помещений отлично подходят пластиковые воздуховоды и фитинги.
Есть и другие нюансы, которые связаны с самостоятельной организацией вентиляции в каркасном доме. Например, вам не нужно использовать квадратные или прямоугольные воздуховоды. В рабочем режиме стены могут начать прогибаться внутрь. С этим связано использование круглых воздуховодов. При организации вентиляции на кухне лучше использовать вытяжки с фильтром. Он будет отдавать очищенный воздух обратно в помещение.
Многие используют кондиционеры для организации охлаждения помещения, которые нарушают микроклимат во всем помещении. Они также приносят дополнительные расходы, связанные с потреблением электроэнергии.
Вентиляционное устройство чердака
Итак, теперь понятно, зачем организовывать вентиляцию на чердаке частного дома. Стоит рассмотреть подробнее, как организовать вентиляцию на чердаке самостоятельно.
Весь процесс состоит из нескольких последовательных этапов:
Вам нужно найти хорошее место для установки кондиционера. Для нее нужно выбрать самое чистое место на чердаке.
Вентилятор установлен снаружи крыши. Он будет заниматься вытяжкой воздуха изнутри. Самое главное учитывать, что расстояние между приточной системой и вентилятором должно быть не менее восьми метров.
Далее монтируются вентиляционные каналы. В качестве них можно использовать трубы. На концы вентиляционных каналов надеваются диффузоры или решетки.
Теперь нужно установить рекуператор. Его прямое назначение – охлаждение и нагрев воздуха.
На чердаке можно использовать более простые системы вентиляции. Есть вариант со слуховыми отверстиями. Они приносят как практическую, так и эстетическую пользу.
Прочие помещения
Частный дом – мечта любого человека. Многие стремятся обзавестись собственным уголком. Кухня частного дома – это место, где хозяйка проводит большую часть своего свободного времени. Она готовит там различные блюда, чтобы угодить всем членам семьи. Нередко при готовке пиши возникают различные неприятные запахи, распространяющиеся по всей квартире, где могут находиться и другие члены семьи.Также необходима вентиляция в туалете частного дома.
Вентиляция кухни в частном доме
Из-за повышенной влажности и жары на кухне у человека могут возникнуть различные заболевания. Чтобы устранить подобные неудобства, стоит установить систему вентиляции.
В принципе, система достаточно проста. Для создания циркуляции воздуха можно использовать естественную вентиляцию. Время от времени стоит открывать окна и двери. Большинство домов в частном секторе деревянные. В них естественная вентиляция создается путем создания искусственных отверстий в стенах и окнах. Этого будет достаточно для создания воздушного потока.
Вытяжка
Капюшон может быть изготовлен из различных материалов. Самым популярным в этом плане является алюминий. Вытяжку можно установить самостоятельно или обратиться за помощью к специалистам. Для организации отвода воздуха в вытяжку установлен вентилятор, который вытягивает из кухни все посторонние запахи.
Используется в основном для вентиляторов вентиляции, работающих от сети 220 вольт.Такую вытяжку вполне можно самостоятельно установить. Главное – соблюдать элементарные правила безопасности.
Вентиляция в частном доме в санузле
Стоит обратить внимание на то, что проверку и установку вентиляции следует проводить перед началом любых ремонтных работ. Установка решеток и радиального вентилятора — после завершения.
Вентиляция в санузле должна обеспечивать воздухообмен не ниже всех норм СНиП.Кроме того, вентиляция должна иметь максимально простую конструкцию для будущего обслуживания, а также малошумную. Необходимо следить за качеством работы. За этим можно следить самостоятельно, а можно доверить это дело дизайнерам, которые занимались разработкой проекта. В этом случае можно не беспокоиться о качестве изготовления.
Если вентиляционный канал расположен не непосредственно за стеной, а через два-три помещения, то вентиляцию в ванной так просто не организовать.В этой ситуации приходится пускать вентиляционный канал в помещение. Здесь речь идет о вентиляционных каналах. Вентиляционные каналы бывают нескольких видов:
1. Пластиковый ящик. Он может иметь как прямоугольное, так и круглое сечение. Он плохо проводит шум, а сопротивление воздушному потоку минимально, что и требуется в данной ситуации. Для монтажа используются специальные крепления.
2. Гофрокороб. Он может быть двух видов – мягкий и жесткий. Изделие такого рода лучше всего использовать на небольших расстояниях, а также в труднодоступных для приточной вентиляции местах.
Вентиляция котельной в частном доме
Любой котел при сжигании в нем газа выделяет различные окислы, которые выходят через дымоход. При этом горит и чистый воздух. Отсюда следует зависимость – чем больше мощность котла, тем больше в нем сжигается воздуха.
Вентиляция в котельной частного дома может быть достаточно простой по конструкции. В стене делается отверстие, и в него вставляется вентиляционная труба. Снаружи труба оснащена сеткой, а внутри обратным клапаном.Такая вентиляция называется естественной. Он всегда будет работать независимо от действий человека.
Помимо такой вентиляции вам понадобится еще и дымоход для котельной. Когда планируется вентиляция, также необходимо учитывать, какой вид топлива будет использоваться для отопления. Это может быть газ, электричество или какое-то твердое топливо.
Чтобы в котельной была хорошая вентиляция, необходим трехкратный воздухообмен. Для улучшения циркуляции воздуха в котельной частного дома можно использовать различные методы.Одним из самых эффективных является использование умных климатических систем.
Систему вентиляции в котельной частного дома можно удачно совместить с кондиционированием. Системы такого рода работают достаточно просто. Подача воздуха осуществляется за счет использования механики, а вентиляция работает за счет отвода.
Такие системы имеют достаточно высокий уровень шума и достаточно внушительные габариты.
Всегда нужно помнить, что какая бы система вентиляции не была выбрана для котельной частного дома, работу лучше доверить специалистам.Естественно, все вышеописанные системы можно сделать самостоятельно, но для этого нужно сделать все расчеты по проекту.
Вентиляция в частном доме своими руками видео
Вентиляция в частном доме видео позволяет наглядно увидеть каждому человеку, как правильно обеспечить свежий воздух в своем доме. В видео пошагово рассказывается, как произвести монтаж вентиляции во всем доме, то есть не только в жилых помещениях, но и в котельной, кухне и санузле.
Рассказывает, как организовать приток воздуха и его отток. Подробно показано, как сделать вытяжку своими руками, а также как использовать возможности самой постройки для организации системы естественной вентиляции. Автоматизированные системы с использованием самого современного оборудования с этим видео становятся простыми в установке и отладке. Теперь каждый может легко и без проблем установить в своем доме вентиляцию любой сложности.
Детали пресс-релиза
Gaggenau представляет три новых потолочных вентиляционных прибора серии 200.Тихий. Легко. Умная.
Мюнхен, октябрь 2019 г.: Gaggenau, люксовый бренд бытовой техники профессионального уровня, запускает новую серию потолочной вентиляции 200. Три варианта дизайна позволяют частному шеф-повару готовить еду так же, как это сделал бы профессионал, тихо улавливая испарения и запахи, тем самым уменьшая их из кухни. Возможности потолочной вентиляции Gaggenau включают в себя свободно висящие с функцией подъема, накладные и встроенные приборы, которые являются незаметным дополнением к архитектуре кухни и идеально дополняют весь ассортимент духовых шкафов и варочных панелей серии 200.
Выбор конструкции потолочной вентиляции дает потребителю максимальную гибкость при проектировании кухни, удовлетворяя ее личные кулинарные потребности. Как свободно висящие, так и накладные потолочные вентиляционные решения предлагают утонченное заявление для частного шеф-повара. Свободно висящий прибор из анодированного алюминия регулируется по высоте с помощью функции подъема с электроприводом и оснащен нейтральными белыми светодиодами, которые освещают кухню сверху, превращая необходимость вентиляции в дизайнерский шедевр.Накладной прибор изготовлен из прецизионного алюминия и виден на потолке кухни, но остается практически незаметным дополнением к интерьеру кухни. Бесшовный дизайн встроенного вентиляционного прибора легко вписывается в кухонное пространство – впечатляющая встроенная вытяжка 120 см удивительно ненавязчива, обеспечивая эстетическое единство в кухонном пространстве. Накладные и встроенные варианты доступны в цвете Gaggenau Light Bronze, а свободно висящая версия предлагается в цвете Gaggenau Black.
Каждый потолочный вентиляционный прибор оснащен мощными, но тихими двигателями BLDC, которые наряду с передовой технологией шумоподавления обеспечивают практически бесшумное решение, эффективно удаляющее большинство запахов и паров при вытяжке и рециркуляции воздуха. Вентилятором можно легко управлять с варочной панели, а система вентиляции, расположенная внутри прибора, может регулировать уровень мощности в зависимости от атмосферы. Скорость вентилятора коррелирует с дымом в комнате, чтобы устранить нежелательные эффекты приготовления пищи без необходимости вручную изменять мощность, в результате чего кухня остается идеальной средой для приема гостей.
Потолочная вентиляция Gaggenau серии 200 с легко снимаемыми фильтрами против запаха и жировыми фильтрами, которые можно мыть в посудомоечной машине, обеспечивает полное удобство обслуживания.
Свен Бааке, руководитель отдела дизайна глобального бренда Gaggenau, говорит: «Каждая вариация нашей потолочной вентиляции серии 200 была разработана с мыслью о потребителе, предлагая тихое, но мощное и эффективное решение, идеально интегрированное в кухню. Каждое потолочное вентиляционное устройство Gaggenau с привлекательным дизайном и исключительной функциональностью обязательно должно быть у каждого частного шеф-повара в доме.”
Примечания для редакторов
Упомянутые и показанные продукты:
AC 250 | Класс энергоэффективности A+ в диапазоне классов энергоэффективности от A++ до E.
Gaggenau — производитель высококачественной бытовой техники, признанный лидером инноваций в области дизайна и технологий «Сделано в Германии». Компания, история которой восходит к 1683 году, произвела революцию в домашней кухне благодаря своим всемирно известным продуктам. Успех Gaggenau основан на технологических инновациях и четком языке дизайна в сочетании с высокой функциональностью.Gaggenau является дочерней компанией BSH Hausgeräte GmbH в Мюнхене с 1995 года и в настоящее время представлена более чем в 50 странах с 24 ведущими выставочными залами в крупных городах по всему миру.
Разница в Gaggenau.
www.gaggenau.com
Instagram (@gaggenauofficial)
Pinterest (/gaggenau_)
Vimeo (/gaggenauofficial)
Важность хорошей вентиляции
причин, почему вашему дому нужна хорошая вентиляция
1.Для удаления конденсата, наносящего ущерб дому
Недавнее исследование My Health My Home показало, что в 58% домов наблюдается конденсация. Все знают, что такое конденсат, но что вызывает конденсат и что с этим делать?
Если вы когда-нибудь замечали капли воды, которые образуются на внешней стороне банки с напитком, когда вы достаете ее из холодильника, то вы видели конденсат воочию. Причина, по которой это происходит, связана с температурой, воздухом и водяным паром.Температура на поверхности банки снижается при прохождении над ней воздуха. По мере того, как воздух охлаждается, его относительная влажность повышается, и водяной пар превращается во влагу. Воздух, проходящий над банкой, не может удерживать влагу, которая в конечном итоге в виде капель стекает по холодной поверхности банки.
Это то, что происходит в тысячах домов по всей стране, когда температура в доме падает, особенно в ночное время, когда отключают отопление. Воздух достигает точки, когда он больше не может удерживать всю влагу, которую мы создаем в наших домах, и мигрирует к самым холодным поверхностям — окнам, стенам и за мебелью — где он проявляется в виде конденсата или более привычного вида струящихся окон. .
Конденсат наиболее заметен зимой из-за большой разницы температур внутри и снаружи дома. Это означает, что после выключения нагрева внутренняя температура быстро падает и вскоре достигает точки 100% насыщения. По мере дальнейшего охлаждения воздуха часть воды больше не может удерживаться в виде невидимого водяного пара и начинает формировать жидкие капли. Конденсат является наиболее распространенной формой сырости и в конечном итоге приводит к росту плесени.Если оставить его со временем развиваться, то на стенах могут начать появляться влажные пятна, а это значит, что обои могут отслоиться, и в конечном итоге появится черная плесень. Это приводит к затхлым запахам, повреждению ткани дома и даже может привести к проблемам со здоровьем.
Соответствующая вентиляция с блоком управления конденсацией мягко проветривает дом из центрального положения, например, с лестничной площадки, чтобы преобразовать застойную и несвежую атмосферу в свежую, здоровую среду без конденсации.
2. Сделать более здоровую среду обитания и снизить заболеваемость астмой
Знаете ли вы, что сырость и плесень могут быть основными причинами астмы?
Если в доме нет надлежащей системы вентиляции и высокая влажность, это может стать идеальной средой для размножения пылевых клещей. Эти пылевые клещи и переносимый ими по воздуху детрит процветают в домах, которые плохо проветриваются. Когда их детрит попадает на кожу или вдыхается, он может вызывать аллергические реакции, приводящие к приступам астмы, экземе, слезотечению, зуду, чиханию и насморку.Эти проблемы могут быть значительно уменьшены с помощью эффективной системы вентиляции, и некоторые больные астмой сразу же увидели преимущества, когда такая система была установлена в их домах.
3. Для облегчения симптомов сенной лихорадки
Летом сенная лихорадка причиняет горе и страдания многим людям. Эффективная система вентиляции может отфильтровывать более крупные частицы, такие как пыльца, предотвращая их попадание в дом. Наличие системы вентиляции означает, что нет необходимости открывать окно, что может вызвать проблемы у людей с аллергией на пыльцу.Система вентиляции может стать ответом на более комфортное лето.
Некоторые люди, страдающие сезонными заболеваниями, такими как сенная лихорадка и аллергия на пыльцу, заметили улучшение своего состояния после установки эффективной системы вентиляции. Постоянная подача отфильтрованного свежего воздуха, поступающего в дом, может помочь контролировать загрязняющие вещества в атмосфере помещения, что может оказать положительное влияние на здоровье.
4. Для снижения воздействия природного газа радона
Некоторые районы страны пострадали от радонового газа.Это бесцветный радиоактивный газ без запаха, который образуется при распаде небольших количеств урана, встречающегося в природе во всех горных породах и почвах. Когда это происходит, он производит еще один радиоактивный элемент, называемый «дочь радона», который может прикрепляться к частицам пыли в воздухе, и при вдыхании они прилипают к дыхательным путям легких. Всемирная организация здравоохранения (ВОЗ) связывает воздействие радона с возникновением от 3 до 14 процентов всех случаев рака легких.
Радон в основном встречается в районах с высоким содержанием гранита и других магматических пород и преобладает в таких районах, как Юго-Запад и Восточный Мидлендс.Если вы находитесь в районе, пораженном радоном, стоит провести тесты у себя дома, и может случиться так, что система вентиляции с положительным входом поможет снизить уровень радона до безопасного уровня, снизив риски для вашего здоровья.
5. Чтобы уменьшить воздействие ЛОС
Летучие органические соединения, или, как их часто называют, ЛОС, представляют собой невидимые газы, которые могут вызвать множество проблем со здоровьем в доме. Научный комитет по рискам для здоровья и окружающей среды подсчитал, что в воздухе помещений содержится до 900 химических веществ, причем негативные побочные эффекты гораздо чаще встречаются в помещениях без надлежащей вентиляции.На самом деле, данные Агентства по охране окружающей среды показывают, что воздух внутри домов может быть на 70 процентов более загрязнен, чем снаружи!
ЛОС происходят из самых разных источников, включая косметику, освежители воздуха и перманентные маркеры. После определенных действий, таких как очистка и удаление краски, уровни летучих органических соединений могут быть в 1000 раз выше, чем фоновые уровни на открытом воздухе. Домовладельцы могут предпринять шаги, чтобы защитить себя и свои семьи, установив эффективную систему вентиляции, предназначенную для постоянного поступления чистого свежего воздуха снаружи для разбавления и контроля ЛОС в доме.
правила выбора и установки своими руками
Жить в частном доме без продуманной системы вентиляции не только не комфортно, но и опасно. Наличие на кухне заставляет хозяев тщательно продумать обустройство вытяжки.
В противном случае вредные испарения, жирные частицы и неприятные запахи будут беспрепятственно распространяться по дому вместе с воздухом.
Некоторые могут задаться вопросом, почему раньше системе вентиляции не уделялось столько внимания? Дело в том, что замена деревянных окон на абсолютно герметичные пластиковые, а также установка прочных металлических горничных привели к ухудшению циркуляции воздуха.В связи с этим вытяжка стала желанным гостем на современной кухне частного дома!
1 Вентиляционная система частного дома
В настоящее время эффективная система вентиляции является залогом свежего и чистого воздуха в помещении. Ни у одного владельца частного дома не возникает вопросов о целесообразности установки вытяжки. Продукты горения газового котла, копоть и запах еды – их появление на кухне неизбежно.
Для борьбы с неприятными последствиями жизни необходимо правильно подобрать вытяжное оборудование и установить его.Все работы по обустройству вентиляции можно легко выполнить своими руками, нужно лишь знать основы ее устройства.
В помещении, будь то ванная, туалет или кухня, должно быть два вентиляционных канала:
Перед тем, как организовать вытяжку в частном доме, необходимо обеспечить приток воздуха, ведь капли, попадающей через крышу и мелкие щели, обычно не хватает. Первый способ естественной вентиляции – проветривание помещения.
В современных металлопластиковых окнах часто предусмотрен специальный режим штатного забора воздуха при установке ручки системы под углом 45°. Этот способ проветривания имеет свои недостатки, так как требует постоянного участия, к тому же сопровождается выделением тепла из помещения.
Если нет возможности постоянно открывать окна или двери, часто применяют другие способы, например, установку в стену приточных клапанов или вытяжных вентиляторов.Причем такая система вентиляции стала частым гостем не только на кухне, ее можно встретить в ванной, в туалете или комнате с размещением газового котла.
В частном доме для обеспечения высокой эффективности циркуляции воздуха наряду с рекомендуемой используется и обязательная, которую призвана обеспечить вытяжка. Правильно подобранное оборудование поможет вывести жировые отложения, испарения из газового котла и плиты за пределы помещения. Прежде чем покупать и , необходимо разобраться со всеми тонкостями изготовления своими руками.
2 Выбор вытяжки
Первый шаг, который придется сделать владельцу частного дома, это выбор надежной вытяжки для кухни с размещением плиты и газового котла. При покупке оборудования нужно внимательно изучить его устройство и способ установки, а также особенности размещения оборудования. Современный рынок предлагает вытяжки следующих типов:
Подвесные – такие устройства имеют небольшие размеры и плоскую конструкцию.Их размещают непосредственно над плитой, крепя к кухонному шкафу. Вытяжки представляют собой фильтрующую конструкцию, которая прогоняет воздух, очищая его и подавая обратно в помещение. Такое оборудование отличается низкой производительностью, его размещают в помещении, где отсутствует вентиляционный выход. Зачастую оборудование не способно эффективно справляться с дымом, исходящим от плиты и газового котла.
— конструкция таких изделий требует наличия воздуховода, т. к. они работают в режиме отвода воздуха.Вытяжки встраиваются в навесной шкаф, оставаясь практически незаметными, поэтому пользуются большой популярностью. Такая система вентиляции считается более эффективной, чем предыдущая.
Купол — габаритная экипировка, имеющая довольно броский дизайн. Такая вытяжка в деревянном доме не оставит ни малейшего шанса для появления неприятных запахов, кроме того, полностью очистит воздух горения от газового котла. Вытяжка требует подключения к системе вентиляции дома или отдельного выхода в стене.
Прежде чем сделать окончательный выбор в пользу той или иной модели, продумайте, где будет располагаться вытяжка. Традиционно в частном доме оборудование крепится к стене, что обуславливает широкое распространение настенных моделей. Однако все чаще при планировании кухни требуется островная вытяжка, которую можно разместить в любом месте кухни.
Эта техника выглядит очень элегантно и крепится к потолку. Правильная система вентиляции на кухне – половина успеха, но не стоит забывать, что в частном доме хорошая вытяжка должна быть и в ванной, и в туалете.
2.1 Варианты крепления кожуха
Решив смонтировать вытяжку своими руками, нужно четко понимать, как должна быть организована система. В частном доме, где нет общей вентиляционной шахты, которая проходит в ванной, в туалете и, конечно же, на кухне, установка вытяжки может производиться двумя способами. Самый простой вариант – приобрести модель, фильтрующую воздух.
В данном случае установка вытяжки заключается в креплении ее к шкафу кухонного гарнитура.Таким образом, вы сэкономите свой бюджет, ведь все работы можно выполнить самостоятельно, не прибегая к услугам мастеров, к тому же сама техника стоит недорого. Однако у этой системы крепления есть существенный недостаток – низкая производительность.
Часто такая вытяжка плохо поглощает испарения от плиты и газового котла. В результате запахи циркулируют по дому, слышны в комнате или в ванной. Кроме того, нужно быть готовым к периодической чистке фильтров: менять их нужно регулярно несколько раз в год, а жировой тщательно очищать от скоплений.
В частном доме, где нет вентиляционной шахты, выходящей на крышу, можно установить комплектную вытяжку вытяжного типа, но для этого придется организовать систему вытяжки воздуха своими руками. Это можно сделать, пробив в стене отверстие для воздухообмена или установив полноценную вентиляционную систему.
Сначала рассмотрим более простой вариант – создание вентиляционного отверстия в стене на кухне. Такая работа выполняется с помощью специализированного инструмента – перфоратора или алмазного сверла.После того, как отверстие будет готово, нужно подвести к нему воздуховод. Для вентиляции можно выбрать круглые или гофрированные трубы.
Первый вариант предпочтительнее. создают наименьшее сопротивление воздуха, но не всегда могут быть использованы из-за поворотов на площадке. Многие используют гофрированные воздуховоды, потому что они легко скручиваются и растягиваются. Правда, этот вид труб довольно шумный. Вентиляционное отверстие в помещении лучше делать прямо над вытяжкой, так как каждый изгиб воздуховода на 90° снижает производительность вытяжки.
Описываемая система обязательно дополняется обратным клапаном и защитной решеткой, которая размещается снаружи. Обратный клапан в этом случае препятствует проникновению холодного воздуха на кухню, его распространению в другие помещения, в том числе и в ванную комнату.
Наиболее сложным вариантом является устройство вентиляционного канала, который объединит воздуховоды на кухне, в ванной и других помещениях, в том числе в помещении с установкой газового котла.
Решив выполнить работы в частном доме своими руками, вам необходимо выбрать один из вариантов прокладки каналов, а именно:
организация дополнительной шахты у стены;
создание приостановлено;
устройство вентиляционной шахты с выводом на крышу.
Реализация этих видов вентиляции требует много времени, однако это лучший способ обеспечить чистый воздух в доме и установить вытяжной тип. Правильная работа приведет к улучшению воздухообмена в целом между кухней, комнатами, ванной и другими бытовыми помещениями.
Когда система воздуховодов заработает как надо, выводя негативные последствия жизнедеятельности через крышу, можно приступать к подключению вытяжки. Установку электроприбора необходимо начинать с закрепления его в рундуке гарнитура (для встраиваемых моделей) или крепления к стене (для купольных моделей).
Затем воздуховод прокладывается до точки отвода. Его система должна быть как можно короче и содержать минимальное количество изгибов. В противном случае испарения из плиты и газового котла будут испаряться медленнее. Помните, что вытяжку необходимо закрепить на расстоянии 65-80 см от плиты, чтобы открытое пламя не нанесло вреда дорогостоящему оборудованию.
В целях безопасности прибор должен быть заземлен. Правильно установленная система вентиляции обеспечивает свежесть воздуха, отсутствие запахов и плесени на кухне, в ванной и в доме в целом!
2.2
Вентиляция в частном доме как лучше сделать — видео
Вентиляция в частном доме – необходимый атрибут, позволяющий не только создать благоприятный микроклимат в помещении, но и сохранить целостность всей конструкции.
Если говорить о вентиляции деревянного дома, то сам стройматериал достаточно хорошо пропускает свежий воздух. Также пропускают его щели в оконных и дверных проемах с вентиляционными отверстиями. В этом случае дымоход выполняет роль некоего вытяжного канала.
Современные деревянные дома делают практически герметичными. Это стало возможным благодаря использованию пластиковых герметичных окон. В этом есть несомненные плюсы: тепло не уходит из помещения. Есть недостатки; естественная вентиляция практически отсутствует.
В этом случае необходимо прибегнуть к принудительной вентиляции. Это стоит намного больше. Принудительная вентиляция потребляет электроэнергию, что требует капитальных затрат. При проектировании помещения всегда лучше использовать естественную вентиляцию, если речь идет о деревянном доме.
Устройство естественной вентиляции
Вытяжной канал лучше всего выводится на крышу. При этом, чем выше будет верхний срез, тем сильнее будет перепад давления, а это создаст интенсивную циркуляцию воздуха. Стенки канала должны быть гладкими и равными в поперечном сечении. Это обеспечит высокую тягу, а на стенах не будет оседать пыль.
Соблюдая эти простые правила, вы сможете организовать отличную вентиляцию в частном деревянном доме.Самое главное помнить, что деревянный дом – это отличное сооружение для естественной вентиляции, поэтому именно этим методом необходимо руководствоваться при проектировании и монтаже. Не используйте доп. В случае деревянного дома в этом нет необходимости.
Вентиляция в каркасном доме
Проектирование современных каркасных домов предполагает устройство пароизоляции по всему внутреннему периметру стен. Это говорит о том, что атмосфера внутри каркасного дома полностью изолирована от внешнего мира. Здесь не может быть и речи о естественной вентиляции каркасного дома. . Но нужно что-то придумать, чтобы организовать циркуляцию воздуха в помещении.
В этой ситуации невозможно будет управлять вентиляционными каналами, которые будут выходить из кухни и ванной комнаты через крышу на улицу. Эта технология работает исключительно в многоэтажных домах. Каркасный дом, конечно, к таковым не относится. Здесь придется организовывать принудительную вентиляцию, а значит, возникнут дополнительные расходы.
Теперь следует поговорить об организации оттока. В этой ситуации естественный отток организовать невозможно; поэтому используется только принудительный метод. Для этого используется система вентиляторов, которая нагнетает воздух из нежилых помещений в жилые.
Можно использовать самые обычные вентиляторы, которые продаются в любом магазине электроники, а можно использовать специальные модели, которые будут реагировать на появление человека или повышение влажности. На западе подобные смарт-системы широко используются при организации вентиляции в каркасных домах.
Пластиковые воздуховоды и фитинги отлично подходят для вентиляции помещений.
Есть и другие нюансы, которые связаны с самостоятельной организацией вентиляции в каркасном доме. Например, не обязательно использовать воздуховоды квадратного или прямоугольного сечения. В рабочем режиме стены могут начать провисать внутрь. С этим связано использование воздуховодов круглого сечения. При организации вентиляции на кухне лучше использовать вытяжки с фильтром. Он будет отдавать очищенный воздух обратно в помещение.
Многие используют кондиционер для охлаждения помещения, что нарушает микроклимат во всем помещении. Они также приносят дополнительные расходы, связанные с потреблением электроэнергии.
Вентиляционное устройство чердака
Итак, теперь я понимаю, зачем организовывать вентиляцию на чердаке частного дома. Стоит рассмотреть подробнее, как организовать вентиляцию на чердаке своими силами.
Весь процесс состоит из нескольких последовательных этапов:
Нам нужно найти хорошее место для вентиляции.Для него нужно выбрать самое чистое место на чердаке.
На внешней стороне крыши размещается вентилятор. Он будет заниматься отводом воздуха изнутри. Самое главное учитывать, что расстояние между приточной системой и вентилятором должно быть не менее восьми метров.
Дополнительно монтируются вентиляционные каналы. Их можно использовать в качестве труб. На концы вентиляционных каналов надеваются диффузоры или решетки.
Теперь нужно установить теплообменник. Его предназначение – охлаждать и нагревать воздух.
На чердаке можно использовать более простые системы вентиляции. Есть вариант с проемами. Они приносят как практическую пользу, так и эстетическую.
Прочие помещения
Частный дом – мечта любого человека. Многие стремятся обзавестись собственным уголком. Кухня частного дома – это место, где хозяйка проводит большую часть своего свободного времени. Она готовит там различные блюда, чтобы угодить всем членам семьи. Часто при подготовке к записи возникают различные неприятные запахи, которые разносятся по квартире, где могут находиться другие члены семьи.Также необходима вентиляция в туалете частного дома.
Вентиляция кухни в частном доме
Из-за повышенной влажности и жары на кухне у человека могут возникнуть различные заболевания. Чтобы устранить такое неудобство, стоит установить систему вентиляции.
В принципе, система достаточно проста. Для создания циркуляции воздуха можно использовать естественную вентиляцию. Время от времени стоит открывать окна и двери. Большинство домов в частном секторе деревянные.В них естественная вентиляция создается путем создания искусственных отверстий в стенах и окнах. Этого будет достаточно для создания потока воздуха.
Вытяжной колпак
Капюшон может быть изготовлен из различных материалов. Наиболее популярен в этом отношении алюминий. Вытяжку можно установить самостоятельно или обратиться за помощью к специалистам. Для организации отвода воздуха в вытяжку установлен вентилятор, который вытягивает все запахи из кухни.
Вентиляторы в основном используются для вентиляторов, работающих от сети 220 вольт.Самостоятельно установить такую вытяжку вполне возможно. Главное соблюдать элементарные правила безопасности.
Вентиляция в частном доме в санузле
Стоит обратить внимание на то, что осмотр и монтаж вентиляции необходимо проводить до начала любого ремонта. Монтаж решеток и радиального вентилятора — после завершения.
Вентиляция в санузле должна обеспечивать воздухообмен не ниже всех норм СНиП.Кроме того, вентиляция должна иметь простую конструкцию для дальнейшего обслуживания, а также низкий уровень шума. Необходимо следить за качеством работы. За этим можно следить самостоятельно, а можно доверить это дело дизайнерам, которые занимались разработкой проекта. В этом случае можно не беспокоиться о качестве исполнения.
Если вентиляционный канал расположен не непосредственно за стеной, а в двух-трех комнатах, вентиляцию в ванной нельзя организовать таким простым методом.В этой ситуации необходимо вывести вентиляционный канал в помещение. Здесь речь идет о вентиляционных каналах. Вентиляционные каналы бывают нескольких видов:
1. Пластиковый ящик. Он может иметь как прямоугольное, так и круглое сечение. Он плохо проводит шум и сопротивление воздушному потоку минимально, что и требуется в данной ситуации. Для монтажа используйте специальные метизы.
2. Гофрокороб. Он может быть двух видов – мягкий и жесткий. Изделие этого типа лучше всего использовать на небольших расстояниях, а также в труднодоступных местах, обеспечивающих вентиляцию.
Вентиляция котельной в частном доме
Любой котел при сжигании в нем газа выделяет различные окислы, которые выходят через дымоход. При этом и чистый воздух горит. Отсюда зависимость — чем больше мощность котла, тем больше воздуха он сжигает.
Вентиляция в котельной частного дома может быть достаточно простой в конструктивном плане. В стене делается отверстие, и в него вставляется вентиляционная труба. Снаружи труба комплектуется сеткой, а изнутри – обратным клапаном.Такая вентиляция называется естественной. Это всегда будет работать независимо от действий человека.
Помимо такой вентиляции вам понадобится еще и дымоход для котельной. При проектировании вентиляции также необходимо учитывать, какое топливо будет использоваться для отопления. Это может быть газ, электричество или какое-то твердое топливо.
Чтобы в котельной была хорошая вентиляция, необходим трехкратный воздухообмен. Для улучшения циркуляции воздуха в котельной частного дома можно использовать различные методы.Одним из самых эффективных является использование умных климатических систем.
Систему вентиляции в котельной частного дома можно удачно совместить с кондиционированием. Системы такого рода работают достаточно просто. Приток воздуха осуществляется за счет применения механики, а вентиляция работает за счет втяжки.
Такие системы имеют достаточно высокий уровень шума и достаточно внушительные габариты.
Всегда следует помнить, какая бы система вентиляции не была выбрана для котельной частного дома, работу лучше доверить специалистам.Естественно, все вышеописанные системы можно сделать самостоятельно, но для этого нужно сделать все расчеты по проекту.
Вентиляция в частном доме своими руками видео
Вентиляция в частном доме видео позволяет наглядно увидеть каждому человеку, как грамотно обеспечить свежий воздух в своем жилище. В видео пошагово рассказывается, как сделать монтаж вентиляции во всем доме, то есть не только в жилых помещениях, но и в котельной, кухне и санузле.
Рассказывает, как организовать приток воздуха и его отток. Подробно показано, как делается вытяжка своими руками, а также как использовать возможности самого здания для организации естественной системы вентиляции. Автоматические системы на новейшем оборудовании с этим видео просты в установке и отладке. Теперь каждый может без проблем установить в своем доме вентиляцию любой сложности.
Сложно представить себе комфортную атмосферу в частном доме без грамотного обустройства в нем вентиляционной системы, способной обеспечить приток и вытяжку.Особенно это касается полной герметизации помещений за счет пластиковых окон и металлических дверей. Вытяжка на кухне – важное звено всей вентиляционной системы. Ведь он может избавить людей от различных неприятных запахов на кухне, помочь очистить воздух от частиц пищи, пыли, гари и различных вредных веществ. Поэтому к выбору столь необходимых устройств на кухню и монтажным работам нужно подходить с большой ответственностью.

Какие бывают кухонные вытяжки?
Все вытяжки для кухни можно разделить на выходные и , которые наиболее подходят для тех частных домов, где вентиляция по каким-либо причинам отсутствует.Если в доме уже есть вентиляция, наиболее удобным вариантом будет вытяжка выходного типа. В них нет фильтра. Вместо него установлен жироуловитель, не требующий периодической замены, как в случае с фильтром. Для очистки от грязи достаточно ее помыть.
Кухонные вытяжки:
встраиваемые — обеспечивают проточную вентиляцию, могут быть скрыты от глаз шкафы;
подвесной – подходит для размещения над кухонными шкафчиками, недорогой и довольно простой в установке;
каминные полки
– они разные по форме, изготавливаются из разных материалов, могут превратить пространство над плитой в эксклюзивный элемент интерьера, их еще называют «куполами».

Вытяжки для кухни также различаются по типу крепления. По этому признаку все их можно разделить на 3 группы:
Стены . Наиболее распространенные стеновые конструкции. Их довольно легко установить своими руками. С одной стороны такие вытяжки крепятся к стене, они бывают самых разнообразных форм, могут быть с подсветкой, что добавляет дизайну кухни оригинальности, или без нее.
Угл. Угловые конструкции наиболее уместны в случаях углового расположения плиты в помещении.
Остров . Вытяжку, относящуюся к островному типу, можно установить в любой части кухни, наиболее удобной для хозяйки. Такая система используется чаще всего там, где рабочая зона вынесена в центр комнаты.
В частных домах достаточно востребованы всевозможные кухонные вытяжки. Но в больших загородных резиденциях больше отдают предпочтение островному варианту, а в загородных и в обычных деревянных домах – пристенному.
Совет. При выборе кухонной вытяжки имеет смысл рассматривать модели большей мощности и с 2-мя вентиляторами, ведь они работают гораздо эффективнее и производят меньше шума.
Установка кухонной вытяжки
Перед установкой вытяжки на кухне необходимо приобрести необходимые материалы, запастись подходящим для этой работы инструментом и сделать небольшой проект или хотя бы простой макет системы. По правилам сама вытяжка располагается не ближе 65-70 см к поверхности плиты.Для газовой плиты требуется чуть большее расстояние – примерно от 80 см. В противном случае вытяжное устройство может деформироваться от тепла, исходящего от печки. В местах соприкосновения со стенами или потолком нужно будет уложить слой утеплителя, что особенно актуально в тех случаях, когда частный дом деревянный. А такой материал, как дерево, еще достаточно легко воспламеняется.

Чтобы вытяжка работала достаточно эффективно, она должна соответствовать размеру плиты или быть немного больше.Если в частном доме уже установлена система вентиляции, труба от вытяжного зонта для выхода отработанного воздуха присоединяется к имеющемуся воздуховоду. При отсутствии встроенной вентиляции в стене, выходящей на улицу, делается отверстие для вытяжной трубы.
Внимание! Отверстие в стене для вентиляции по размеру должно соответствовать диаметру трубы. Если они не подойдут по размеру, скорость нагнетания воздуха уменьшится, а шум при работе возрастет.
Работа вытяжки на кухне будет эффективной при правильном подборе воздуховодов.Их 2 типа:
Пластмассовые изделия уже в процессе производства нарезаются на куски определенного размера. Одной такой детали может не хватить, чтобы сделать выхлопную трубу без стыков, поэтому вполне удобно использовать металлическую гофру. Пластиковый короб или гофрированный воздуховод соединяется с отверстием в стене с помощью фланца с обратным клапаном, который необходим для того, чтобы при сильном ветре воздух не попадал обратно в кухонную вытяжку. При использовании в качестве воздуховода металлической гофры такие выхлопные трубы для большей эстетичности внешнего вида можно спрятать в декоративные короба, которые бывают различной формы.

При установке вытяжки своими руками важно правильно смонтировать корпус данного устройства. Выполняйте его строго по предварительной разметке. Вдоль него просверливаются отверстия, соответствующие точкам крепления, расположенным на корпусе самого выхлопа. В эти отверстия вбивают дюбели, которыми прикручивают навесы для устройства. На них потом можно повесить капюшон. Для соединения воздуховода с вытяжкой используется переходная втулка. Один ее конец надевают на гофрированную трубу, а другой — на выступающую часть выхода кухонной вытяжки, при необходимости укрепляя ее монтажной лентой.Стыки фиксируются хомутами.
При установке кухонной вытяжки нужно учитывать такие моменты:
воздуховод должен быть как можно короче;
желательно минимальное количество колен выхлопной трубы;
лучше, если все повороты воздуховода будут не очень крутыми.
Лучше, если внутренняя поверхность воздуховода будет гладкой. Это сделает сопротивление потоку минимальным.
Соединение кухонной вытяжки
Чтобы кухонная вытяжка начала работать, ее необходимо подключить к электросети.Вы можете подключить провода от этого устройства к электрической коробке с помощью клемм. Либо от этой коробки провести электрический провод к самой вытяжке и для ее включения установить розетку.

Часто при установке кухонной вытяжки электрические провода пускают наружу по поверхности стены. В этом случае их можно проложить в кабель-каналах, чтобы придать всей конструкции более эстетичный вид. При подключении устройства к электросети нельзя забывать о необходимости заземления, используя для этого глухую нейтраль, а не трубы, батареи или другие предметы.Проведение электромонтажных работ требует определенных знаний и навыков. Если их нет или нет уверенности в их компетентности, стоит доверить это направление работы специалистам, которые занимаются этим профессионально.
Самостоятельная установка кухонной вытяжки в частном доме не представляет большой сложности для тех, кто умеет пользоваться инструментом и имеет хотя бы небольшой опыт подобных работ. При этом важно правильно оценивать свои силы и возможности, а также соблюдать правила безопасности.Такую же область работы, требующую профессиональных знаний, лучше доверить специалисту. Это касается, в первую очередь, непосредственно электромонтажных работ при подключении кухонной вытяжки к сети.
Подключаем кухонную вытяжку самостоятельно: видео
Как подключить кухонную вытяжку в доме: фото

Современный дом сложно представить без кухонной вытяжки, ведь система вентиляции – это условие комфортной атмосферы на кухне.Спасает от неприятных запахов, предохраняет от горения, очищает воздух от частиц пищи и пыли, удаляет вредные вещества, образующиеся в процессе горения газа. Установка вытяжки – важное дело в частном доме. А потому к его выбору и установке необходимо подойти со всей серьезностью, особенно если вы собираетесь это сделать своими руками.
Типы колпаков
Все типы вытяжек, устанавливаемых над газовой плитой, можно разделить на:
подвесной;
встроенный;
камин.
Подвесные колпаки
Отличаются небольшой высотой и плоской формой. Часто их размещают над шкафами на кухне. Преимущества подвесных вытяжек – простота монтажа своими руками и невысокая цена. Им не нужна вентиляция, потому что они по сути являются фильтрами.
Встраиваемые вытяжки
Внешне ничем не отличаются от подвесных конструкций, но обеспечивают проточную вентиляцию в доме.Такая кухонная вытяжка, установленная своими руками, спрятана за шкафами и поэтому не бросается в глаза.
Каминные колпаки
Их еще называют купольными. Они могут быть разной формы, из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.
Также вытяжки могут быть типа крепления:
пристенный;
уголок;
островной.
Настенные колпаки
Этот вид наиболее распространен. Они крепятся с одной стороны к стене. Их проще всего установить своими руками. Угловые вытяжки подходят для таких конфигураций кухонь, где плита устанавливается в углу.
Островные колпаки
Их можно установить в любой части кухни. Как правило, их используют в интерьерах, где рабочая зона вынесена на остров в центре комнаты.Такие вытяжки над газовой плитой относятся к дорогому сегменту. Поэтому они имеют ряд дополнительных функций и электронное управление.
Также вытяжки можно разделить на:
Колпаки с фильтром
Они больше подходят для деревянных старых домов, загородных домов – то есть для тех строений, где вентиляция не может быть осуществлена из-за отсутствия средств или особенностей дома. Такие вытяжки имеют жировой и угольный фильтры, очищающие воздух от пыли, жира и грязи.Такие фильтры время от времени заменяются. Эти вытяжки недорогие.
Вытяжные колпаки
Устанавливаются там, где есть вентиляция. В загородном доме это наиболее подходящий вариант из-за его высокой производительности. В вытяжках нет угольного фильтра. Вместо жироуловителя устанавливается жироуловитель, который не заменяется, а периодически промывается. В доме такую вытяжку можно установить своими руками.
На кухне важно, чтобы вытяжка работала безупречно.Поэтому очистка и смена фильтров – основа комфорта. Кроме того, очистка жироулавливающего фильтра обеспечивает безопасность.
В частном доме используются практически все виды вытяжек. Есть тенденция, что в больших квартирах, где вентиляция сделана на профессиональном уровне, на кухне чаще предпочитают делать островную вытяжку. В обычном деревянном доме распространена обычная вытяжка.
Важно : Выбирая вытяжку, в доме следует отдать предпочтение моделям с двумя вентиляторами, большой энергетической производительности.Такие вытяжки в доме издают меньше шума и работают эффективнее.
Как выбрать вытяжку (видео)
Выбор вытяжки также зависит от типа вентиляции в доме. В деревянном загородном доме редко бывает вентиляционная шахта. В этом случае вентиляция разрабатывается и делается своими руками. Можно сделать полноценную систему вентиляции или выбрать самую простую фильтрующую модель вытяжки. В этом случае вы действительно можете сделать это самостоятельно. Но предполагать, что у такой вытяжки полноценная вентиляция, не стоит.Он будет фильтровать воздух, не вынося его из помещения, а просто очищать.
Вытяжка в сборе
Монтаж вытяжки в частном доме своими руками произвести не так уж и сложно. Кухонную вентиляцию можно сделать, даже если дом уже есть и в стенах нельзя делать каналы. При установке в частном доме своими руками вентиляция может быть нарушена неправильными действиями. Чтобы этого не произошло, достаточно при установке протянуть воздушную коробку к вытяжке и установить на нее заслонку клапана.Таким образом будет обеспечена и вентиляция, и установлена вытяжка.
А вот самая простая вентиляция — это отверстие в стене, куда потом вставляется воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. Создавая вентиляцию, следует стараться располагать вентиляционное отверстие над вытяжкой.
Важно : Для вытяжек лучше всего выбирать круглые трубы. Гофрированные трубы удобны тем, что могут изгибаться по своему усмотрению под любым углом, что значительно облегчает монтаж в частном доме.Но такая вентиляция при работе в доме создает шум из-за высокого сопротивления воздуха.
Устанавливать вытяжку в частном доме лучше всего над газовой плитой, особенно если речь идет о деревянной конструкции. Устанавливать конструкцию необходимо на высоте 70 см и выше над утеплителем. В противном случае вытяжка не справится со своими обязанностями или пострадает от жара от пожара.
Там, где вытяжка соприкасается с потолком или стенами, необходимо выполнить изоляцию.Это особенно важно, если речь идет о деревянном частном доме, так как полы здесь делаются не из бетона, а из легковоспламеняющейся древесины.
Как установить вытяжку своими руками (видео инструкция)
Соединительный кожух
Когда вентиляция продумана, нужно подключить вытяжку. В частном доме вытяжки подключаются к сети с помощью 3-х проводов – ноль, земля, фаза. Подключая вытяжку, нельзя забывать о заземлении. Однако в этом качестве нельзя использовать батареи, трубы.Заземление цепляется к глухой нейтрали. Но если нет навыков и знаний, то самостоятельно подключать вытяжку в панели не стоит.
Даже если вы уже делали ремонт на кухне и не хотели бы лишний раз ее «ломать», вы легко сможете внести некоторые изменения в ее конструкцию. К таким операциям относятся и их собственные руки. Конечно, сначала следует определиться, какой тип вытяжки необходим именно вам. Пожалуй, с этого и начнем.
Какие они?
По типу делятся на фильтрационные и вакуумные.Первые из них прогоняют воздух в помещении через систему фильтров, а вторые просто выбрасывают его во внешнюю среду. В общем, в кустарном варианте «модернизации» можно легко установить себе дешёвую эвакуационную вытяжку.
Но особо стремиться к этому не стоит: даже промышленные изделия этого класса не обеспечивают действительно качественной очистки воздуха, а их стоимость зачастую запредельна. Кроме того, инструкция для этого класса предусматривает полное лишение гарантии на любые самостоятельные действия.

Только после этого надеваем гофру на выхлопную трубу и аккуратно фиксируем подходящей посадкой. Заливать герметиком не стоит: во-первых, это сильно усложнит обслуживание установки. Кроме того, снизится давление в системе, а значит, на кухню ничего не попадет. Наконец, давящая гофра сама по себе будет отличным утеплителем.
Наконец-то установка вытяжки завершена! Надеемся, вы узнали об основных моментах.Не обязательно следовать нашим советам и запихивать вытяжку в шкаф, так как вы сами можете придумать варианты ее крепления.

Иллюстрация	Описание
	Круглый . Считается идеальным для вытяжек любого типа, так как они создают наименьшее сопротивление.
	Прямоугольный . Он создает чуть большее сопротивление, чем круглый, так как выпускное отверстие обычно круглое, и в этом случае создается небольшой воздушный порог.
	Гибкий . Характеризуется наибольшим сопротивлением воздуха, возникающим из-за неровных гофрированных поверхностей. Также гофра создает определенный шум при работе вытяжки. Однако они являются единственным вариантом, если канал ротируется несколько раз на коротком участке. Благодаря своей структуре воздуховоды этого типа максимально растягиваются при монтаже, чтобы минимизировать складки и, соответственно, сопротивление.

система приточной вентиляции вытяжки своими руками как правильно сделать

Зачем в частном доме нужна вентиляция

Нормы расхода воздуха – основное требование к вентиляции

Методики расчетов параметров вентиляции

Естественная и принудительная вентиляция

Естественная вентиляция: принципы функционирования и особенности

Особенности искусственной вентиляции

Смешанный тип вентиляции

Схемы работы вентиляции. Рекуператор

Особенности вентиляции помещений частного дома

Вентиляция кухни

Вентиляция в ванной и санузле

Вентиляция подвального пространства

Вентиляция верхних этажей и чердака

Вентиляционная система своими руками

Рекомендации и нюансы

Заключение

Как сделать вентиляцию в частном доме

Вентиляция в доме: требования и принципы устройства

Предварительная оценка

Естественная вентиляция в доме

Тяга и доступная высота

Усиление тяги на выходе

Доступ свежего притока

Принудительная вентиляция

Централизованная система

Локальная принудительная вентиляция

Как установить кухонную вытяжку в частном доме?

Естественная вентиляционная система

Принудительная вентиляция

Правила монтажа

Вентиляция в частном доме — децентральные и центральные системы. Консультации по выбору

Требования к вентиляции в частном доме

Что установить? Об установке вентиляции в частном доме.

Вентиляция в подвале частного дома

Как сделать вентиляцию в ванной комнате в частном доме своими руками

Содержание:

Строительные нормы для ванных

Виды вентиляции

Естественная вентиляция

Устройство естественной вентиляции в частном доме

Принудительная вентиляция

Накладное оборудование для принудительной вентиляции

Канальное оборудование для приточной вентиляции

Вентиляционные кольца или решётка

как установить своими руками, как выбрать. устройство через стену, как сделать, фото, видео

Виды вытяжек

Подвесные вытяжки

Встраиваемые вытяжки

Каминные вытяжки

Пристенные вытяжки

Островные вытяжки

Фильтрующие вытяжки

Выводящие вытяжки

Какую выбрать вытяжку (видео)

Монтаж вытяжки

Как установить вытяжку своими руками (видео-инструкция)

Подключение вытяжки

Вентиляция на кухне: особенности и правила монтажа

Оглавление:

Типы вентиляционных схем

Естественная схема

Вытяжная схема

Приточная схема вентиляции

Вытяжка на кухню

Как подобрать вытяжку или вентилятор на кухню?

На что стоит обратить внимание при выборе оборудования для вентиляции для кухни

Монтируем вентилятор

Наличие вытяжки не единственный вариант

Стратегии вентиляции всего дома для существующих домов

Выбор оборудования

Стандарт вентиляции » Услуги по аренде жилья

Каков стандарт вентиляции?

Если у вас уже есть вентилятор

Исключения из стандарта на вентиляцию

Дополнительная информация

Коммерческие кухонные вентиляционные системы — CaptiveAire®

Спасибо за отзыв!

Произошла ошибка при обработке вашей информации.

Представитель Наши продукты
