Как сложить простую печь из кирпича своими руками

Главная / Как сложить печь своими руками – 4 сложных решения

Когда встает вопрос о кладке печи в доме, первая мысль: как сложить печь из кирпича своими руками для дачи самую простую и, к тому же, сложить быстро. И только потом мы начинаем задумываться, что хорошо бы выложить теплоемкую печь (чтобы пореже топить), эффективную – чтобы не замерзать.

В любом случае новая печь в доме – всегда событие, выходящее за рамки одной семьи. На печь приходят посмотреть все соседи, особенно если выложил кирпичную печь своими руками. Ну а если ожидания не совпадут с результатом? Зря потраченные усилия, ошибки в решениях – всегда вызывают горечь.

Тем более если строишь новый дом – здесь вообще нужно много чего учесть перед началом работ и лучше это сделать до начала стройки, еще в процессе проектирования дома, чтобы не наделать таких ошибок (ссылка на статью об основных ошибках печного отопления откроется в другой вкладке).

Содержание:

Новый взгляд на свой дом или проект печного отопления «с нуля».

Знаете ли Вы – какая печь Вам нужна? Если даже у Вас совсем маленький дом, наверное, нет сомнений что печь нужна самая маленькая. Например, домик из двух комнат – всего 40 кв. м. Конечно же, нет сомнений, что нужна самая маленькая и «простая» печь… или есть сомнения?

Было бы несправедливо писать эту статью только о самой простой печи, ведь это печь 2*2 кирпича, она без шамотной защиты топливника и без плиты. Туда влезают дрова не более 25 см. Среднесуточная мощность такой печи будет составлять всего 2 кВт. Каждый видит самую простую печь по-своему и, с моей точки зрения, может ошибаться в простоте такого выбора

Дело в том, что современные технологии домостроения и печестроения позволяют в корне пересмотреть стиль эксплуатации печи и возможности по печному отоплению.

Если у Вас маленький дом, но с холодными (тонкими, дырявыми, старыми и т.п.) стенами, то неправильный выбор печи может превратить Вашу жизнь в мучения, если Вы конечно собираетесь в нем жить, а не греться у огня, выкапывая в сентябре картошку на даче.

Поэтому наипервейший вопрос – режим проживания в доме!

Кладка печи для дачи подразумевает ночевку по выходным и только, редко дольше. Печь теоретически должна быстро разогреваться и быстро отдавать тепло. В таком варианте, любая серьезно низкая температура вынудит Вас подтапливать печь ночью (или очень рано утром), потому как печь, которая быстро разогревается – быстро остывает. Это касается старых (и старомодных) печей, выложенных на ребро  и т.д.

С другой стороны теплоемкая печь требует времени для «выхода на режим», а для ее кладки нужно больше материала и времени. Успеет ли она отдать достаточно тепла для ночевки в остывшем доме?

Здесь возникает масса вопросов, не связанных напрямую с печью, скорее про дом, как в нем поддержать температуру между выходными и пр.

Другое дело печь для постоянного проживания! Безусловно, здесь уже возникает и фактор экономичности дров, теплоемкости печи… но даже в таком варианте невозможно рассчитать необходимую мощность печи, если не быть уверенным в утеплении стен.

Для нового дома необходимо проектирование печного отопления дома (ссылка откроется в новом окне). Для уже готового дома – нужен детальный разбор ожиданий от печи и возможностей. При этом возможности можно рассматривать двояко: свои возможности и возможности разных вариантов печей. Поговорим про них подробнее.

Выбор модификации и конструкции печи.

Тип и модификация печи это все что касается ее формы и функционального содержания. Можно написать целый учебник по типам и модификациям печей, но статья не об этом.

Конечно, все ОЧЕНЬ индивидуально. Все мы мыслим иррационально, «со своей колокольни». Просто-напросто, чьи то иррациональные желания совпадают с практичными мыслями других и наоборот – так мы находим единомышленников. Все зависит от точки зрения. Но практика решает все, поэтому, вот вам интересный опросник…

По опыту моих заказчиков – всегда встают конкретные вопросы, я избавлю Вас от многих раздумий, выписав их сразу:

  • Нужна ли варочная поверхность? Зачем?
  • Нужна ли духовка? Она не хуже плиты.
  • Не пристроить ли камин к печи? Хороший вариант для размышлений.
  • Стоит ли встраивать водяной отопительный контур?

Ответы на эти вопросы не столь очевидны. При личном общении с клиентами, на консультациях по печному отоплению я могу понять сразу – что важно для человека, а что второстепенно. Так есть возможность не задавать лишних вопросов. Но сейчас я выпишу наиболее распространенные размышления по этому поводу. Начнем.

Плита нужна только в трех случаях:

  • Первый вариант: если Вы реально собираетесь постоянно на ней готовить. В таком случае просто плитой не обойтись. Вам нужна печь для готовки. Не каждая печь выдержит постоянную готовку. Есть специалисты, кто вообще против встраивания плиты в печь т.к. она серьезно ухудшает ее надежность, прочность, долговечность. Не сама плита, конечно, а конструктивные решения для того чтобы ее можно было встроить.

Нужно убедиться что проект, который Вы выбрали, подходит для постоянной готовки, быстро ли греется в такой печи плита, надежный ли конструктив, достаточны ли размеры варочной поверхности…

Случайно получилось так, что я пишу статью в тот день когда у нас выключили свет и мы готовили тефтели на своей плите – это очень приятно, быстро (если вовремя!). Потому как если готовить завтрак, обед и ужин на печи – в доме будет очень жарко, если печь рассчитана на отопление дома. Даже задвижка летнего хода бывает не спасет от жары, если постоянно топить. А дров уйдет уйма.

Проще уж запастись газовыми баллонами и прикупить недорогую газовую плиту на форс-мажорный случай.

  • Второй вариант: если вы делаете печь «на случай войны» или «апокалипсиса», когда не сможете приготовить еду любым другим способом. Ну а если без шуток, то действительно – если Вы хотите полной автономии от систем газо- и электрообеспечения, нужно конечно класть печь с плитой. Но с другой стороны, случись война – так можно и на улице на костре готовить…
  • Третий вариант не противоречит второму, вообщем-то как и первый. Печь с плитой нужно делать для того чтобы постоянно была «халявная» горячая вода – просто поставьте пару оцинкованных ведер на плиту и они будут всегда горячие. (Я никогда не ставлю, потому как это уменьшает уют в доме – не очень красиво, зато чайник беленький каждый зимний вечер вскипает на ней, это тоже очень приятно).

Духовка в печи (теплушка или чугунная духовка).

Секрет в том что в духовке можно приготовить намного больше разнообразных блюд чем на плите, духовка по времени привязана к топке не меньше чем варочная плита, но она не зависит (!) от горения дров – скорее наоборот. Готовим там только после того как погаснут дрова. А вот во времени готовка не ограничена, надо просто подобрать блюда. Если это пирог, то через час-другой после протопки, если каша или картошка (или суп) – можно поставить в духовку на ночь.

Духовка не так ухудшает характеристики печи. А готовить в ней можно даже шашлыки – как барбекю.

Неплохой вариант так же пристроить камин в печи, ведь при условии установки дверок камина, это неплохое подспорье для отопления дома в моменты «Х». Например, когда выезжали из дома на несколько дней, печь еще холодная, а погреться охота. Или, например, когда в сильные морозы вечером пожалели дров, утром хочется погреться, а если топить печь утром, то будешь весь день потеть (не только утром). Про эстетическую составляющую камина я не говорю. Это красиво, уютно, круто и т.д.

Отдельный вопрос – водяной контур. Здесь Вам только специалист по печному отоплению скажет – нужно ли Вам связываться с водой в печи для Вашего дома. Ведь водяной контур в печи быстро ее выхолаживает. Регистр в печи ухудшает эксплуатационные характеристики печи. Некоторые специалисты категорически против встраивания подобных железок в кирпичные печи.

Я делаю печи и проекты печей с водяным контуром. Но всегда советую избегать этого, особенно при той планировке дома, когда реально можно обойтись без воды. Посмотрите наше видео об одной из таких печей:

Исходя из всего этого, а лучше проконсультировавшись со специалистом-практиком, нужно выбрать (найти в интернете или купить) готовый, или заказать индивидуальный проект печи. Но, даже если с проектом есть спецификация – лучше подойти к ней с изрядной долей критики. Об этом поподробнее.

Выбираем материалы для печи.

С проектом (с видео в ютубе, со статьей из интернета) часто предлагается сметный расчет или спецификация. Но зачастую эти проекты в интернете «лежат» годами и такие списки морально устаревают. Либо такой список очень общий – кирпичи, дверки (самые простые), раствор какой-то самый распространенный в регионах или наоборот – тот что Вы не найдете у себя и так далее — по каждой позиции.

По каждой позиции спецификации Вам надо поработать. А именно: подобрать дверку топочную по соотношению цена-качество. Либо выбрать то качество, которое Вы хотите видеть и найти устраивающую Вас цену.

Например, вы хотите дверцу со стеклом. Но не стоит брать самую дешевую дверцу со стеклом, типа ДТ-3С или что-то подобное, лучше уж взять уплотненную без стекла, типа ДТУ-4А – так как она лучше по соотношению цена качество. Но я бы посоветовал все-таки взять дверку со стеклом, она в два раза дороже, есть проверенные варианты, которые я ставлю почти на все печи.

Самая большая проблема – подобрать хорошую смесь.

Большинство из того что продают на рынке – не очень хорошего качества. Может попасться смесь с добавлением цемента, а это грозит растрескиванием швов. Самая лучшая смесь для кладки керамических кирпичей – глина и песок. А ведь есть еще шамотная кладка, если Вы хотите более долговечную печь — там надо класть на мертель, но его много марок и тоже надо знать хорошие варианты. Мы делаем свою собственную глино-песчаную смесь, зная правильную консистенцию. Видео о подготовке раствора для печи смотрите здесь:

Так же Вам доступны бесплатные уроки по печной кладке, часть из них есть на youtube, часть Вы можете посмотреть в комнате курсов: КУРС ПО КЛАДКЕ ПЕЧИ (откроется в новом окне). А сейчас одно из этих видео — тоже про приготовление раствора:

Кирпичи выбираются по доступности – какие есть в Вашем регионе. Хотя есть заводы с признанным качеством, например наш завод ОАО «КЕММА» в г. Челябинске. У меня есть знакомый, который приехал на фуре и забрал 19 поддонов печного кирпича «КЕММА» к себе, в далекий Ставропольский край. Главное чтобы марка была не ниже М200.

Но на материалах, даже на дорогих, можно попасть «в просак». Так, если не знать особенности кирпича, то можно взять марку и М250-М500, которая по качеству в итоге будет хуже М200. Дело в том, что некоторые линейки кирпичей производятся с добавлением пластификаторов и других ингредиентов. В эксплуатации при высоких температурах они плохо себя показывают.

И так далее по каждой позиции можно рассказать множество нюансов, фишек. Нужно сказать про каждый «уровень» качества каждой позиции. Будь то чугун, кирпичи, раствор, труба, задвижки … и про каждый такой «уровень» есть свои «плюсы» и свои «минусы».

Как сложить печь из кирпича своими руками для дачи самую простую?

Когда вы выполнили три предыдущих шага, сама кладка печи не покажется Вам сложным делом. Ведь, во-первых, Вы уже должны избавиться от сомнений в том, какая печь нужна именно Вам. Такая уверенность придаст Вам новых сил.

Выбор проекта печи и покупка материалов — тоже важные этапы, которые должны быть проработаны настолько досконально, насколько хорошую печь Вы хотите выложить.

У профессионалов эти механизмы отработаны до автоматизма. К тому же они имеют большой опыт прошлых печей и знают что, где и когда подготовить. Но даже мне с каждой печью приходится добавлять что-то новое, менять спецификацию: вместе с заказчиком мы разрабатываем индивидуальный дизайн и неповторимую конструкцию печи.

Чтобы выложить кирпичную печь самому без проблем, конечно нужен опыт в строительстве, нужны, что называется «руки на месте» — определенный склад ума, большое желание сделать свой дом теплым и уютным, а эксплуатацию печи комфортной и незатруднительной.

Сложно описать все техники и нюансы, которые применяются при кладке печи даже в отдельной статье. Должна быть целая электронная книга с видео, фотографиями.

  • кладка кирпича керамического,
  • кладка кирпича шамотного,
  • разновидности конструкций печей,
  • разновидности конструкций топки,
  • особенности установки дверок,
  • виды кирпичных перекрытий,
  • способы защиты кирпичных перекрытий,
  • установка варочной поверхности.
  • кладка кирпичной или монтаж и изоляция трубы сэндвич,
  • кровельные работы.

Это далеко не полный список того что нужно знать для того чтобы выложить печь. Как я уже говорил, у нас в блоге уже доступны бесплатные видеоуроки по кладке печи! Здесь можно приобрести курсы по печному делу, книгу по кладке печи, или смотреть видео в интернете по каждому вопросу отдельно. Конечно, если вы хотите выложить печь именно своими руками. Возможно, Вы найдете хорошего специалиста, с которым все эти 4 этапа реализации своего печного проекта пройдете без больших загвоздок и проблем. И ответите, наконец на вопрос как сложить «самую простую» печь из кирпича своими руками для дачи, но это будет уже не такая простая печь.

В моем блоге Вы сможете скачать подробный проект не самой простой, но отличной, экономичной, теплой печи. Если понравилась статья, сохраняй в свои социальные сети! Подписывайтесь на наш канал Youtube!

Так же Вам доступны кладка печи своими руками видео уроки — подробности здесь: ССЫЛКА

пошаговый инструктаж + разбор нюансов

Там, где есть доступ к твердому топливу, старая добрая русская печь всегда будет актуальной. Она согреет дом, на ней можно приготовить еду, и такой агрегат не зависит от наличия централизованного газопровода или электросети. Однако среди ряда плюсов есть и недостаток – трудоемкость сооружения конструкции.

Хотите смастерить печь, но не знаете, как правильно сложить плиту и обустроить дымоход? Мы поможем вам в реализации задуманного. В статье подробно описаны все этапы сооружения дровяной печи, приведены практичные рекомендации по выбору материалов и обозначены технологические нюансы выполнения кладочных работ.

Содержание статьи:

Разновидности бытовых печей

В зависимости от основной функции различают три :

  • для отопления;
  • для приготовления пищи;
  • комбинированный вариант.

Последний предназначен и для обогрева жилища, и для приготовления еды. Для  дома устраивают внушительную дымоходную систему с многочисленными каналами. Она должна максимально удерживать тепло от сгорания топлива и дымных газов, чтобы согревать воздух внутри дома.

Если нужна плита для готовки, обходятся обычным вертикальным дымоходом, но над топкой устраивают варочную поверхность. Под ней можно также сделать духовой шкаф. Для создания комбинированной версии такой печки используют и варочную поверхность, и дымоход, удерживающий тепло.

В зависимости от типа устройства выбирают место его размещения. Отопительную печь не стоит ставить вплотную к наружной стене, иначе часть тепловой энергии просто улетучится наружу. Ее лучше разместить по центру комнаты, чтобы воздух в разных частях дома прогревался равномерно.

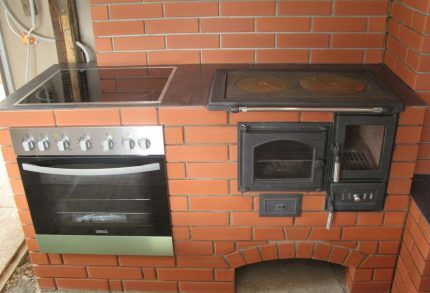

Печь с плитойПечь с плитой

Традиционную кирпичную дровяную печь, при желании, можно оборудовать и вполне современными элементами, чтобы расширить ее функциональное назначение

Продумать этот момент лучше еще при проектировании дома. Отопительная печь может стать объектом, разделяющим большую комнату на несколько отдельных зон. В каждой из них будет тепло.

С варочной плитой поступают совершенно иначе. В закрытой кухне ее лучше всего расположить вплотную к двум смежным наружным стенам. Это позволит передавать избыток тепловой энергии наружу, чтобы помещение не перегревалось во время готовки.

Варочные печи ставят и отдельно, на открытом воздухе. Это популярный элемент зоны отдыха. Рядом может располагаться мангал, барбекю, казан и прочие приспособления для приготовления пищи. Прохладным вечером тепло от такой печи приятно согреет отдыхающих гостей.

Комбинированную печь, как и варочную, размещают возле двух стен, но лучше, если они будут внутренними. Тогда тепло пойдет не на улицу, а в дом, а кухня будет умеренно теплой. Дымоход делают массивным, как для отопления, но его смещают в сторону жилых комнат. В результате тепловая энергия распространяется по дому достаточно равномерно.

Подготовка к выполнению работ

Для кладки печи с плитой используют кирпич разных видов. Обычно берут красный полнотелый для наружной кладки и шамотный – чтобы выполнить внутреннюю обкладку топки, а также дымового колодца.

Фундамент заливают бетонным раствором. Для его приготовления понадобится цемент не ниже М400, лучше – М500. Песок может быть речным или из карьера, но его необходимо предварительно просеять, чтобы исключить попадание примесей. Воду также следует взять чистую. Еще для раствора следует взять гранитный щебень около 30 мм.

Засыпку фундамента выполняют с помощью бутового гранита, подходящая фракция – примерно 300 мм. Кроме того, нужно будет приготовить раствор из красной глины и песка.

Вместо глины можно приобрести глиняный порошок, порядок его использования указан на упаковке. Все компоненты должны быть хорошего качества, от этого зависит целостность и срок службы будущей печки. Для заделки стыков надо подготовить .

Работы выполняют с помощью обычного строительного инструмента.

Могут понадобиться:

  • емкости для смешивания раствора;
  • мастерок;
  • болгарка;
  • отвес;
  • уровень;
  • рулетка;
  • правило;
  • киянка;
  • печной молоток;
  • прочие приспособления для обработки и кладки кирпича.

Чтобы изготовить качественный раствор, лучше использовать перфоратор или дрель с соответствующими характеристиками, а также насадку, предназначенную для этих целей. Пригодится совковая лопата и сито.

Сооружение дровяной печи

После того, как выбран тип устройства, подготовлены материалы и подобрано подходящее место, можно начинать работу.

Процесс создания дровяной печки условно разделяют на три этапа:

  1. Возведение фундамента.
  2. Строительство собственно печи.
  3. Создание дымоходной конструкции.

Все работы следует выполнять четко по технологии. Во время эксплуатации такое устройство нагревается и подвергается высоким нагрузкам. Даже маленькая ошибка в будущем может обернуться большими проблемами. Если возникают сомнения, лучше проконсультироваться с опытным печником.

Устройство отдельного фундамента

Основание для печи не должно соединяться с ленточным или столбчатым фундаментом дома. Устройство тяжелое, оно будет сильнее осаживать основание, чем стены и кровля. Поэтому еще на стадии проектирования нужно учесть этот момент.

Схема фундамента для печкиСхема фундамента для печки

При создании отдельного фундамента для кирпичной печи важно правильно сделать подсыпку, обязательно выполнить армирование, выравнивание и приклеить гидроизоляцию

Если же дом уже построен, а печь все равно нужна, придется вскрыть пол, добраться до грунта и выполнить заливку отдельного основания. Исключение – монолитный фундамент, его несущая способность выдержит такую дополнительную нагрузку без заметных деформаций.

Засыпка фундамента для печкиЗасыпка фундамента для печки

В качестве опалубки применяют обычный листовой рубероид, укрепленный деревянными подпорками, но вместо него можно использовать и полиэтиленовую пленку

Сначала выкапывают котлован такой же формы, как основание печи, но немного большего размера, примерно по 20 см для каждой стороны, и глубиной около полуметра.

Замешивание бетонного раствораЗамешивание бетонного раствора

Бетонный раствор для фундамента замешивают по рецепту в отдельной емкости, чтобы он приобрел необходимую плотность и однородную структуру

После этого выполняют следующие операции:

  1. Грунт на дне тщательно выравнивают и трамбуют.
  2. Засыпают на дно слой песка, его также трамбуют и увлажняют, рекомендуемая толщина песчаной подушки – около 90 мм.
  3. Укладывают по стенам листы рубероида, это гидроизоляционный слой.
  4. Если необходимо, рубероид укрепляют с помощью досок и кирпича, которые выполняют роль опалубки.
  5. На песок засыпают и трамбуют слой щебеня.
  6. Из металлического прутка делают армирующую сетку, для вязки используют проволоку.
  7. На треть оставшейся высоты заливают раствор, состоящий из цемента с добавлением песка и щебня в пропорции 2:1:2.
  8. Заливают следующий цементно-песчаный слой (3:1), оставляя до верха котлована около пяти сантиметров.
  9. После этого кладут еще один слой такой же смеси до самого верха.
  10. Стяжку выравнивают правилом.

Теперь нужно выждать около четырех недель, чтобы свежий фундамент хорошо застыл.

Рекомендуется ежедневно смачивать поверхность основания водой и прикрывать слоем пленки, чтобы процесс проходил равномерно.

Армирование фундамента для печкиАрмирование фундамента для печки

В качестве армирующих элементов используют стандартный стальной прут, вязку выполняют с помощью мягкой проволоки, соблюдая подходящий шаг

После этого опалубку удаляют, а верхнюю часть основания укрывают двумя или тремя слоями рубероида, которые приклеивают битумной мастикой. Гидроизоляция защитит корпус печки от контакта с влагой из грунта. Нижний слой фундамента при желании можно сделать из цемента и гравия, рекомендуемая пропорция – один к трем.

Армирование верхнего слоя фундаментаАрмирование верхнего слоя фундамента

Для последнего слоя фундамента чаще всего армирование выполняют отдельно, сетку вяжут из того же прута, что и для основания

Если рубероида под рукой не оказалось, на роль опалубки подойдут обычные доски, но их нужно застелить полиэтиленовой пленкой, чтобы защитить от воды. Лучше всего возводить фундамент под печку до уровня напольного покрытия или даже немного выше. Так проще выполнить отделочные работы.

Выравнивание фундамента для печкиВыравнивание фундамента для печки

Верхнюю часть фундамента тщательно выравнивают правилом и проверяют уровнем. Лучше, если она будет находиться вровень с плоскостью напольного покрытия

Часть, которая возвышается над полом, обычно делают немного больше, для этого опалубку расширяют. Не помешает также выполнить отдельное армирование верхнего слоя – подойдет сетка с шагом около 75 мм.

Порядок кладки печи

Чтобы понять, как правильно сложить простую печь с плитой, сначала выполняют так называемую сухую кладку, т.е. выкладывают кирпичи рядами, согласно задуманной схеме, но без раствора. Вместо него используют кусочки фанеры, рейки или дощечки подходящего размера. Пространство между отдельными рядами при этом должно быть одинаковым.

Если кирпич лег правильно, сухую кладку разбирают, после чего приготавливают кладочный раствор и выполняют работы с ним. Проще всего использовать глиняный порошок из магазина. Его нужно просто правильно развести согласно инструкции и добавить песок.

С глиной все немного сложнее. Для начала ее необходимо замочить с водой примерно на сутки. После этого в полученную смесь воды и глины добавляют песок небольшими порциями и разминают состав руками до однородного состояния. Количество песка зависит от того, насколько жирная глина используется.

В результате полученная смесь станет достаточно густой, чтобы не стекать с лопаты, а сползать с нее. Кроме того, состав не должен прилипать к металлическому инструменту. Если полученная смесь соответствует этим характеристикам, можно начинать кладку. Вот пример схемы для небольшой печи комбинированного типа.

Сначала наносят разметку на рубероид, приклеенный к основанию.

Первый ряд кладки печиПервый ряд кладки печи

Первый ряд всегда выполняют только из целого кирпича. Сначала на рубероиде делают разметку, устанавливают шнур. Готовый ряд проверяют уровнем, он станет точкой отсчета для выравнивания остальной кладки

Первые два ряда делают сплошными, при этом вертикальные стыки между целыми кирпичами в соседних рядах совпадать не должны.

Полости для поддувала и дымоходаПолости для поддувала и дымохода

Небольшие полости для поддувала и дымовых каналов необходимы, чтобы обеспечить нормальную тягу, а также регулярное обслуживание дымохода

Следующие два ряда выполняют с просветами для поддувала и отверстий для очистки дымохода. Проемы закрывают металлическими дверцами.

Дверцы перед установкой следует подготовить: просверлить в углах отверстия, вставить в них куски проволоки и обернуть рамку асбестовым шнуром. Куски проволоки укладывают в раствор между кирпичами

Четвертый ряд выполняют из шамотного кирпича, поскольку здесь уже начинается топка. Часть высоты кирпича выбирают, над проемом ставят колосниковую решетку.

Установка колосникаУстановка колосника

Колосниковая решетка отделяет от пространства топочной камеры поддувало, что необходимо для создания достаточной тяги в дымоходном канале

Пятый ряд выполняют так же, как и четвертый. С шестого по восьмой кладку продолжают повторять, но оставляют просвет для дверцы топочной камеры.

Внутренняя перегородка в печкеВнутренняя перегородка в печке

Верх стенки между топкой и дымоходом нужно немного округлить, аккуратно стесав грани верхнего слоя кирпичей. Такая мера улучшит тягу и предупредит образование завихрений

Ряд над дверцей топки станет основанием для плиты. Часть кирпича по периметру удаляют, прокладывают его асбестовым шнуром и сверху ставят чугунную варочную поверхность.

Установка плиты на печкуУстановка плиты на печку

Красная линия обозначает места, в которых нужно выбрать примерно полтора сантиметра, чтобы встала плита, предназначенная для готовки. Асбестовый шнур следует предварительно пропитать кладочным раствором

Если все сделано правильно, плита и верхняя сторона девятого ряда кирпичей будут на одном уровне.

Боковые стенки печкиБоковые стенки печки

Боковые стенки служат дополнительным укреплением для кирпичной конструкции, а козырек необходим, чтобы улавливать жир и пары от еды

Далее продолжают выкладывать боковые стенки и дымоходный канал. На это уйдет еще около шести или семи рядов. Следующий ряд должен также включать козырек, нависающий над плитой. Чтобы укрепить его, используют стальной уголок.

Кладка дымоходных каналовКладка дымоходных каналов

Высота перегородки между крайним левым и центральным каналом составляет шесть кирпичей, просвет в три кирпича нужен для нормальной циркуляции дыма

Остается выложить дымоход, его высота – девять кирпичей. В этом примере на шестом ряду из девяти прекратили выкладывать перегородку между левым и средним каналом. Таким образом был создан просвет для свободного движения дыма.

Кладка дымоходной трубыКладка дымоходной трубы

Далее два канала накрываются сплошной кладкой, а над третьим выводится дымоходная труба строго вверх. Она должна возвышаться над крышей на 0,5-1,5 м, места прохода через перекрытия тщательно теплоизолируют

Теперь нужна сплошная кладка над левым и центральным каналами.

В правом дымовом канале перед последним рядом кирпича вставляют шибер и оставляют просвет для дымоходной трубы.

Небольшая кирпичная печьНебольшая кирпичная печь

Такая относительно небольшая печь простой конструкции будет уместна в небольшом доме или на даче. Она обеспечит необходимый обогрев и возможность приготовления пищи

Остается только обустроить дымоход и выполнить облицовочные работы, если они необходимы.

Важные нюансы и советы

Опытные печники иногда игнорируют этап с сухой кладкой, но для начинающих мастеров он обязателен. Это поможет понять внутреннее устройство печки, всех ее каналов и полостей, чтобы предотвратить возможные ошибки.

Кирпич для печкиКирпич для печки

Для топки используют огнеупорный шамотный кирпич, трубу и массив печки кладут из полнотелого красного кирпича. Силикатный кирпич в строительстве печей использовать запрещено. Каждый элемент перед кладкой следует очистить от любых загрязнений

Практически в каждом ряду какие-то кирпичи подгоняют по размеру. Опытные печники советуют при разборке сухой кладки отдельно сложить элементы каждого ряда. Можно также взять маркер и на каждом кирпичике проставить номер ряда и номер места элемента в кладке.

Вместо раствора при сухой кладке удобнее всего использовать деревянные рейки одинаковой толщины. Они пригодятся и в дальнейшем, чтобы контролировать количество раствора между кирпичами.

Работы выполняют следующим образом:

  1. Каждый ряд во время “мокрой” кладки сначала выкладывают насухую, чтобы еще раз проверить положение всех элементов.
  2. На нижний ряд кладут по бокам узкие рейки, которые использовались ранее.
  3. Сверху наносят слой раствора примерно 10-12 мм толщиной.
  4. Кладут кирпич и прибивают его резиновым молотком, пока он не осядет на растворе до уровня реек.
  5. Кладку продолжают таким же образом.
  6. После выемки реек получившиеся полости заполняют раствором.
  7. Получившийся свежий шов нужно сразу же расшить, чтобы придать кладке эстетичный внешний вид.

Рейки вынимают только тогда, когда ряд окажется третьим или четвертым сверху. Теперь их можно использовать повторно. Для проведения работ понадобится около четырех комплектов таких реек.

Каждый ряд, который уложен на раствор, должен проверяться уровнем и отвесом на положение относительно горизонтали и вертикали.

Колотый кирпич нельзя использовать в кладке частей печи, подвергаемых постоянным температурным нагрузкам. Вообще нежелательно использовать в строительстве массива и дымохода элементы с трещинами и сколами. Колотый кирпич допускается применять только в отсыпке основания под фундамент печки.

Старый кирпич, полученный при разборке разрушенных конструкций, подойдет для кладки фундамента, если он не сильно поврежден.

Качество кладки во многом зависит от прочности сцепления кирпича и раствора.

Чтобы улучшить этот момент, опытные мастера рекомендуют:

  1. Перед кладкой красный кирпич замачивают на 7  -10 мин. Шамотный нужно только обмакнуть в воду и стряхнуть капли.
  2. Укладывать кирпич на место одним четким движением, не сдвигая и не простукивая его.
  3. Наносить на место кладки только необходимое количество раствора. Швы с массиве не должны быть больше 5 мм, в топливнике – не более 3 мм.
  4. В процессе кладки нужно “швабрить”, т.е. затирать жесткой щеткой внутреннюю поверхность дымооборотов и камер печи, чтобы создать максимально гладкую поверхность по пути течения дымовых газов.

Если сразу поставить кирпич на место не удалось, следует полностью очистить от раствора и сам элемент, и место, на которое его устанавливают, а кладку выполнять на свежий слой раствора.

При кладке трубы допускается применять только красный полнотелый кирпич, который хорошо переносит воздействие кислотных отложений и перепады температуры. Чем ровнее внутренняя поверхность дымохода, тем лучше тяга и меньше засоров. Можно обработать внутренности трубы жидким стеклом.

На нашем сайте есть статьи с подробным описанием технологий сооружения разных видов кирпичных печей, советуем ознакомиться:

Полезное видео по теме

Схема создания небольшой отопительно-варочной печи:

Возведение печи, снабженной сушильной камерой, по чертежам Проскурина:

Кладка печи не терпит суеты и спешки. Нужно продумать и тщательно выполнить каждый этап работ, чтобы получить необходимый результат. Начать лучше с небольшой конструкции, как описано выше. Набравшись опыта, можно перейти к возведению более сложных печей: с духовым шкафом, сушильной камерой, арочными проемами и т.п.

Есть опыт сооружения печи с плитой? Пожалуйста, расскажите читателям о технических нюансах обустройства фундамента и выполнения кладки твердотопливного агрегата. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

Как сложить простую кирпичную печь своими руками

Кирпичная печь в частном доме или на даче всегда может выполнять несколько функций, например, обогрева и приготовления пищи. Но чаще всего постройка печи из кирпича проводится с одной целью – для постоянного поддержания тепла в доме. Чтобы, обогрев помещения проводился качественно (вне зависимости от его размеров), а расход топлива оставался умеренным, следует знать не только конструктивные особенности печи из кирпича, но и правильный порядок её постройки. Также особое внимание следует уделить выбору строительного материала. О том, как сложить простую кирпичную печь своими руками можно узнать далее.

Немного теории: строение печи и основные разновидности

Следует точно различать печи по принципу использования, которые делятся на:

  • Отопительные печки из красного кирпича. Применяются наиболее часто, так как с их помощью можно отопить до 100 м2 помещения. Размеры печи могут быть достаточно большими.
pech iz kirpicha svoimi rukami

Отопительная печь

  • Варочные печи. Используются исключительно для приготовления пищи, конечно, при этом распространяя вокруг определённое тепло.
  • Комбинированный вариант из кирпича. Такая кирпичная печь может использоваться как для готовки, так и для отопления. Очень удобно, например, на даче или в загородном доме.
pech iz kirpicha svoimi rukami

Пример комбинированной печи

  • Каминные варианты. Печь-камин из кирпича не получила широкого распространения, но некоторые хозяева стараются придать старым печам именно вид камина, экономя место. Используется для отопления помещения или как декоративный вариант источника огня.
pech iz kirpicha svoimi rukami

Каминный вариант кирпичной печки

Чтобы узнать основные конструктивные элементы и размеры печи из красного кирпича, для примера следует взять наиболее популярный вариант – комбинированный (варочная плита и кирпичная печь для отопления дома или дачи).

Строение комбинированной печи из кирпича:

  • Топка. Это то место русской печи, в котором происходит сгорание топлива. Так как температура в этом месте постоянно высокая, то подбирать материалы следует соответственно.
  • Поддувало. Свободная полость, которая выкладывается из кирпича непосредственно под топкой. Основная функция – накопление пепла и мелких недогоревших остатков. Также через поддувало в топку попадает воздух, что улучшает качество горения топлива.
  • Каналы для отвода дыма из печи. Одна из наиболее сложных частей печи. Проходя по каналам, продукты горения отдают часть тепла кирпичу, который впоследствии обогревает помещение.
  • Дымоход. Выпускает в атмосферу отработанные газы. Также обеспечивает необходимую для горения тягу в русской печи.
  • Плитка. Расположена в месте над топкой и только в варочных или комбинированных печах.
  • Отверстия для чистки. Для большего удобства монтируются в верхней части дымохода, это место позволяет его быстро и качественно прочистить.

Фундамент – основа любого строения

Как и каждая основательная постройка, кирпичная печка для дома должна иметь собственный фундамент. Вес печи из кирпича в среднем составляет 1,5 тонны, не более. Поэтому в земле достаточно будет выкопать траншею глубиной до 15-20 см, что приблизительно равно одному штыку лопаты и можно начинать стройку печи своими руками из кирпича.

После того как траншея для фундамента будет готова, в неё можно устанавливать опалубку. Опалубку делают из досок любой категории своими руками, единственное условие – отсутствие следов гниения. Конструкция должна подниматься на 10-15 см над землёй. По правилам, цоколь фундамента должен находится в уровне с полом, но многие владельцы домов его делают немного выше. Стенки опалубки можно скрепить между собой с помощью спиц.

На дно траншеи засыпается песчаная подушка. Много песка использовать не надо. Поверх насыпи можно заливать цементный кладочный раствор, для которого необходимы следующие материалы:

  • 1/3 ведра цемента.
  • 8 штыковых лопат песка.
  • Вода (добавлять до образования густого цементного раствора). При случайном переливании воды следует добавить немного цемента и песка.

Первый слой цемента составит 7-8 см. На него следует уложить такие материалы как куски арматуры или заранее сваренную арматурную сетку. Далее заливается второй слой и также укладывается арматура. Арматура позволит надёжно связать всю конструкцию и добавит ей прочности. После окончания заливки раствору необходимо дать время для высыхания, это может занять до нескольких недель.

На готовый фундамент следует уложить 2 слоя гидроизоляции. Закреплять её не надо, кирпичная кладка качественно прижмёт гидроизоляцию к фундаменту.

Кладка печи из кирпича своими руками, пошагово

При знании последовательности кладки простой печи из кирпича и наличии под рукой требуемого инструмента и строительных материалов, работа может занять несколько дней. У мастеров на строительство кирпичной печи уходит не более одного дня.

  1. Самым ответственным в печи является первый кирпичный ряд, который укладывается сплошной поверхностью, без каких-либо полостей или технических отверстий. Для установки его уровня и правильных углов следует использовать: угольник, строительный уровень и (при необходимости) рулетку. После окончания кладки первого печного уровня, его можно проверить с помощью отвеса, зафиксированного на потолке в помещении.
pech iz kirpicha svoimi rukami

Возведение первого ряда кирпичной кладки

Если не соблюдать данные рекомендации и не использовать измерительный инструмент, то результат может не соответствовать желаемому: ряд с кривыми стенками, непропорциональные углы, неровная поверхность. Тогда печь придётся перекладывать, что приведёт к дополнительной трате средств.

  1. Второй ряд печи из шамотного кирпича носит исключительно перевязочный характер, он придаст конструкции дополнительной монолитности. Основное правило здесь – делать швы не более 8 мм и качественно заполнять их раствором. Необходимо сверять со схемой. pech iz kirpicha svoimi rukami

    Второй ряд кладки

  2. Третий и четвёртый ряд кирпича варочной печи формируют поддувало. Конец четвёртого ряда – это начало топочной. Выкладывать эти 2 ряда следует с учётом дверцы поддувало, размеры которой должны обеспечивать свободный доступ внутрь.

Не всегда здесь необходим целый печной кирпич, иногда достаточно и половинок. Для того, чтобы подготовить такие куски, следует использовать болгарку с алмазным кругом. Кирпич нельзя отбивать молотком, он слишком хрупкий и куски получатся неровными.

  1. На пятом ряду печи необходимо перекрыть дверцу поддувало. Данный ряд также является продолжением канала, через который выводятся отработанные угарные газы. Заканчивая его, уже должны быть установлены дверцы поддувало (справа) и дверца для удаления золы (слева). Кладку необходимо делать согласно схеме. pech iz kirpicha svoimi rukami

    Установка элементов поддувала и зольника

  2. С седьмого ряда печной кладки необходимо использовать только огнеупорный кирпич, который очень важен для качественного отопления помещений. Огнеупорный и обыкновенный кирпич нельзя скреплять раствором — при резких температурных перепадах произойдёт расширение материала и по всему корпусу печи пойдут трещины. Такой же отрицательный эффект может при несоблюдении точного зазора между основной стеной и стеной печи. Зазор между ними должен составлять не менее 1 см. Для этого используют обыкновенный картон, закладываем в местах между кладками, который потом, под действием температуры, сгорит. Также на этом ряду следует сделать дверцу в топку. Такое расстояние, между поддувалом и топкой, считается наиболее оптимальным и обеспечивает быстрый прогрев печи.
  1. Восьмой и девятый ряд печи укладываются одинаково, достаточно только следить за ровными углами шамотного кирпича, а также уровнем всей поверхности, так как на десятый ряд будет уложена варочная поверхность. Зазор между кирпичом и варочной поверхностью должен составлять не менее 2 см. На этом ряду устанавливается дверца в топку, для уменьшения градусов. pech iz kirpicha svoimi rukami

    Установка топочной дверцы

  2. Следующие 3 ряда печи (сразу за топкой): двенадцатый, тринадцатый и четырнадцатый укладываются просто, без каких-либо тонкостей, но в четырнадцатом ряду кирпичной печи должно быть предусмотрено место для заслонки. Следует помнить, что перекрытие нижнего дымохода позволяет направить отработанные газы сразу на улицу. Но при этом печь не прогревается и не отдаёт тепло в помещение. Пятнадцатый и шестнадцатый ряд шамотного кирпича укладывают просто.
  3. Поверх семнадцатого ряда шамотного кирпича должны быть уложены 2 металлические полосы, выполняющие роль перекрытия для варочной камеры. pech iz kirpicha svoimi rukami

    Укладка перекрытий для варочной камеры

  4. Восемнадцатым и девятнадцатым рядом кладки следует перекрыть варочную плиту. На верхнюю часть девятнадцатого ряда кладки надо положить ребром 2 кирпича, на расстоянии 40 см от задней стенки печи.
  5. Двадцать второй ряд кладки должен иметь 3 продольных канала, расположенных над варочной поверхностью. А в двадцать третьем ряду, данные каналы следует перекрыть поперечным уложенным кирпичом, согласно общей схеме. pech iz kirpicha svoimi rukami

    22 и 23 ряды кладки

  6. Последующие ряды кирпича укладываются просто, до тридцатого ряда (далее следует дымоход, где количество градусов постоянно будет очень высоким), в котором тепловая камера перекрывается. Полностью перекрывать её не следует, необходимо оставить место для одной задвижки плиты. Тридцать первый, тридцать второй и тридцать третий ряд следует укладывать с небольшим смещением относительно шамотного кирпича друг друга, делается это для обеспечения пожарной безопасности. pech iz kirpicha svoimi rukami

    Монтаж почти закончен

  7. Последний шаг – обустройство дымохода печи. Определённых правил здесь нет, достаточно выкладывать дымоход (или духовой шкаф) с соблюдением углов и контролем ровной поверхности. Размеры подбирать согласно конструкции. pech iz kirpicha svoimi rukami

    Кладка дымохода

Подробнее весь описанный выше процесс вы можете рассмотреть на видео:

Вышеописанная последовательность точно показывает, что сложить простую печь (которая выдержит повышение градусов) или плиту из кирпича своими руками можно, и для этого не требуется сложных инструментов или дорогих строительных материалов.

pech iz kirpicha svoimi rukami

Порядовка для кирпичной печи

Готовим раствор для кладки печи

Чаще всего для кладки печи (или топки) из кирпича используют глиняный раствор, который можно приготовить своими руками (например, для варочной печи), времени для этого много не потребуется. Материалы для топки необходимы следующие: глина, вода, песок. Глину, перед приготовлением раствора для кладки печи, необходимо замочить не менее чем на 24 часа. После этого в неё следует добавить чистую воду, без минеральных примесей. Получившийся кладочный раствор должен быть достаточно густым и по консистенции напоминать сметану. Последний ингредиент – песок, его добавляют мелкими порциями, постоянно размешивая раствор.

Если кладку печи из кирпича производить по всем правилам, то глиняный раствор не подойдёт для первого ряда (место стыка кирпича и фундамента), а также для дымохода. Это обусловлено скоплением влаги при постоянной эксплуатации печи. Глина склонна к впитыванию воды и при резких перепадах температуры даёт трещину. Поэтому для этих мест лучше использовать известковый раствор.

Порядок приготовления известкового раствора для кирпичной печи:

  • Материалы: негашёная известь, вода, песок. Подготовить массу, состоящую из воды и извести, соотношением 3:1. При этом необходимо в известь добавлять воду и постоянно помешивать раствор, до образования теста. Очень важно при работе с негашёной известью использовать защитную маску и перчатки.
  • После приготовления теста для кладки печи, его следует раскрошить и качественно просеять, избавившись от слишком крупных частиц.
  • К просеянному раствору добавляют песок, количество которого должно быть в 3 раза больше извести.
  • Добавление воды позволит получить густую массу для кладки печи или отдельно топки. Теперь можно приступать к строительству настоящей русской печи. Некоторые мастера, для большей прочности, добавляют в раствор небольшую часть цемента.

Качественной, но более дорогостоящей заменой печному глиняному и известковому раствору служит цементный раствор. Цемент отличается повышенной прочностью, а также стойкостью к температурным перепадам, наиболее подходит для кладки печки, используемой с целью отопления помещения, а также дымохода или духового шкафа.

Для приготовления такого раствора потребуется просеянный песок и цемент. Соотношение должно составлять 1 порцию цемента к 3 порциям песка. Приготовив сухой раствор (достаточно перемешать цемент и песок), в него можно постепенно добавлять воду, но только небольшими порциями. Добившись необходимой консистенции (раствор должен стать сметанообразным), можно приступать к кладке печи из кирпича для дома или дачи. Основной недостаток цементного раствора для создания печи своими руками из кирпича – его следует использовать в течение одного часа после приготовления.

И еще одно полезное видео для начинающих печников

Самая простая печь из кирпича своими руками, инструкция и фото

Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.

Рисунок 1. Простая кирпичная печь

Как сделать простую, но эффективную печь?

Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.

Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.

Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.

На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.

Что потребуется для работы?

Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:

  • кирпич:
  • *шамотный – 37 шт.;
  • *красный – 60 шт.;
  • дверца поддувала;
  • дверца топливника;
  • решётка;
  • задвижка;
  • варочная панель из чугуна.

В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.

Также будет интересно: печь для барбекю — виды и характеристики.

Подготовка

Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.

Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.

Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.

Схема кладки

Рисунок 2. Порядовка печной кладки
Печная порядовка следующая:
  1. Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
  2. После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
  3. В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
  4. До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
  5. Снова кладут кирпич плашмя, дублируя предыдущий ряд.
  6. Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
  7. Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
  8. Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
  9. Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
  10. На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
  11. Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.

После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.

Финальные работы

Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.

Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.

Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.

Рисунок 3. Функционирующая печь

Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку. Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».

Это интересно: какую печь выбрать для дачи? Обзор 10 вариантов.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции
Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки
Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Читайте также — обзор печей для обогрева гаража.

Преимущества простейших печных конструкций

Достоинства конструкций:

  • очень высокая скорость монтажа – от дня до нескольких минут;
  • не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
  • в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
  • топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
  • самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
  • почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
  • температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Заключение

Рисунок 10. Ещё один г-образный вариант

Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных ситуаций и совсем уж не мастеровитым пользователям лучше воспользоваться ещё более упрощёнными схемами.

Легкая в изготовлении, непритязательная в эксплуатации! Постройка самой простой печи из кирпича своими руками

Простая кирпичная печь требуется, если в помещении необходимо поддерживать постоянную температуру и влажность.

Камень, из которого она сложена, при нагревании отдаёт в воздух пары воды, а при остывании – забирает их. Таким образом, влажность остаётся приблизительно на одном уровне.

Кроме того, она позволяет поддерживать температуру внутри помещения в 18–20 °C, что по медицинским показателям является оптимальным.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Схема простейшей кирпичной печи для дачи и дома

Отопительная каменная печь в общем виде выглядит следующим образом:

  • Ниже уровня пола размещается фундамент, на который укладывается изоляция.
  • На пол устанавливаются шанцы — ножки, обеспечивающие прогрев нижней части.
  • Непосредственно над ними расположено поддувало, а также душник. Он нужен для равномерного прогрева по высоте.
  • От основной комнаты его отделяет поддувальная дверца.
  • Непосредственно над ним располагается топка. На её дно укладывается колосниковая решётка, являющаяся также сводом поддувала.
  • Прямо над дверцей топки расположен свод топки, за которым находится хайло или устье.
  • Выше начинаются прочистка, перевал и конвекторы.
  • Над прочисткой расположены две задвижки.
  • Почти на самом верху имеются выход душника в помещение, дымовой канал и перекрыша.
  • От потолка дымоход отделяет внутренняя разделка.
  • На самом верху расположено устье дымохода.

Как сложить самую простую печку из кирпича своими руками, порядовка устройства

Прежде всего

схемы кладки, чертежи, фото, видео

Для устройства печного обогрева небольших загородных коттеджей или дачных домиков с целью экономии материалов и средств есть смысл подобрать проекты отопительных печей из кирпича малых габаритов и простых в исполнении. Тогда, приобретя в соответствии с проектом стройматериалы, можно приняться за дело самостоятельно, предварительно изучив, как выполняется кладка печей своими руками.

Отопительно-варочная печь

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

  • Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.
  • Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.
  • Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.
  • Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.

Варианты размещения печей

На первой схемеслева  показано размещение печи для дома из кирпича с лежанкой в спальне и обогревом других смежных комнат: гостиной, прихожей и санузла. На второй схеме видно, где можно поставить отопительно-варочную плиту с подогревом воды для ГВС. Между двумя спальнями предполагается построить отопитель типа «голландки» с выводом загрузочной камеры в гостиную. На третьей схеме изображен пример дачного домика, где та же плита обогревает кухню и санузел, а в гостиной устроен камин.


Принцип, по которому происходит размещение и строительство печи, прост: прямой обогрев от ее стенок должен захватить возможно большее количество помещений, а когда так не получается, то лучше использовать схемы печей со встраиваемым водогрейным змеевиком. В этом случае остальные комнаты будут обогреваться радиаторами отопления.

Кладочный кирпич

Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище.

Особенно важно правильно подобрать качественные материалы, если вы задумали сложить печь «шведку». Для «голландки» же требования к качеству кирпича и кладочного раствора не столь высоки.

Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида:

  • красный керамический марки 150;
  • огнеупорный шамотный.

В прошлые времена размеры кирпича печного и обычного строительного были разными. Если размеры строительного одинарного составляют 250 х 125 х 65 мм, то печной камень был габаритами 230 х 114 х 40 мм или 230 х 114 х 65 мм. В наше время размеры для удобства унифицировали, поэтому подбор сводится к оценке качества материала. Вот некоторые рекомендации по приобретению материала, из которого осуществляется кладка отопительных печей из кирпича:

  • Камни следует приобретать одного типоразмера.
  • Нельзя использовать пустотелый кирпич, а тем более силикатный. Нужен только полнотелый керамический камень.
  • Для облицовочной кладки лучше брать камни с декоративной фактурой, если не планируется отделывать стены дополнительно кафелем или другим облицовочным материалом.
  • В камере сгорания кладка кирпича должна быть огнеупорной, из шамотного камня.

Инструкция по выполнению работ

После того как выбрана схема отопительной печи, под нее требуется устройство фундамента. Исключение – малые «голландки» и отопительно-варочные плиты, не оказывающие большой нагрузки на полы. Последние можно возводить прямо от цементной стяжки пола, выполнив все мероприятия по тепло- и гидроизоляции, рассмотренные ниже.

Пример начала кладки печи

В остальных случаях отопительная печь должна покоиться на фундаменте, лучше всего – монолитном железобетонном. Его размеры делают на 50 мм больше габаритов самого строения, толщина плиты – 100—150 мм, в зависимости от нагрузки. Фундамент выполняют отдельно стоящим, не контактирующим с основанием здания.

До того как сделать печь из кирпича, фундаментной плите надо выстояться не менее 2 недель, после чего поверх нее укладывают гидроизоляцию (рубероид в 2—3 слоя), а следом листы асбеста или базальтового картона для тепловой изоляции. Затем ложится лист кровельной стали и войлочная подстилка, от которой начинается кладка печки. Подстилку вначале надо намочить, а после укладки дать ей присохнуть к металлу. Теперь можно приступать непосредственно к возведению стенок.

Прежде всего следует разобраться, с чего начать кладку. Для этого существуют специальные схемы, на них подробно отражается каждый ряд камней, начиная от основания и заканчивая дымоходной трубой. Когда вы выбрали определенный тип источника тепла и отыскали либо приобрели проектную документацию для его возведения, то в ней обязательно изображена порядовая кладка печей данного вида. Ниже в качестве примера приведена порядовка малой «голландки» размером 520 х 520 мм.

Схема кладки голландской печи

Далее, нужно приготовить раствор для кладки печей из белой или желтоватой глины с добавлением кварцевого песка в пропорции 1 : 1. При этом не рекомендуется использовать воду с повышенным содержанием солей кальция и магния (жесткую воду). Перед приготовлением глину замачивают в воде и оставляют на сутки, после чего пропускают сквозь сито с ячейкой 3 х 3 мм. Этот процесс производится способом протирания, поскольку смесь глины с водой иначе через сито не пропустить. Потом добавляется песок и делается замес с постепенным доливанием воды. Окончательный раствор по консистенции должен напоминать густую сметану.

Название сторон кирпича

Стороны кладочного камня имеют свои названия, они и определяют тип кладки. Традиционная кладка печей из кирпича – ложковая и тычковая. Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения печек не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.

Примеры перевязки кирпичной кладки

Процесс начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка. В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи. Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.

Лишнюю глину убирать, добиваясь толщины шва не более 3 мм и не менее 2 мм. В отдельных местах можно делать утолщения шва до 5 мм. Камень необходимо ставить сразу на место, перемещение и пристукивание не допускается. Излишки глиняной смеси, снятые с камней, нельзя использовать снова.

Дополнительная инструкция для кладки, которой надо следовать, для удобства приведена в виде краткого перечня:

  • Каждый камень ставят, опирая его на 2 других.
  • Первый и последний ряды выполняют тычковыми.
  • Чтобы избежать расслоения, вертикальные швы заполняют раствором.
  • Кирпичи каждого последующего ряда должны перекрывать камни предыдущего не менее чем на ¼ длины.
  • Не допускается совпадения тычковых и ложковых рядов.
  • Подрубленные стороны камней ставят внутрь, а не наружу стены.


Чтобы выложить кирпичную печь самостоятельно, потребуется много личного времени и терпения. Здесь не бывает неответственных узлов или частей, каждый кирпич имеет значение. Если подойти к вопросу тщательно и ответственно, то результатом будет здоровое тепло и комфорт в вашем жилище.

Как самому сложить печь из кирпича

Печь Печь Печное отопление частного дома в последние 5−10 лет — на пике популярности. Это объяснимо, ведь печка — это колоритный элемент интерьера, прекрасный отопительный прибор, показатель вкуса и мастерства хозяев, их достатка. Для возведения печи лучше найти профессионального печника. Но сегодня эта почти утерянная профессия только возрождается, и настоящего профи найти не просто. Чтобы сложить печь по всем правилам, придется приложить немало усилий, овладеть специальными знаниями и умениями, приготовиться выложить немалую сумму на строительные материалы.

Виды печей для дома

Русская печь из кирпича

Печь для домаПечь для домаСамая многофункциональна печная конструкция. Имеет отделение для отдыха — лежанку. Под лежанкой находится варочная камера, называемая горнилом или топкой. Под топкой расположено поддувало, обеспечивающее непрерывность процесса горения дров, либо угля. Также есть ниша для хранения кухонной утвари и сохранения пищи в горячем виде.

Стандартные размеры русской печи достигают двух метров в высоту, два с половиною метра в длину и полтора метра в ширину. Благодаря столь внушительным размерам печь обогревает помещение площадью более 40 кв. м. Недостаток в том, что для работы русской печи требуется много топлива.

Печка-шведка

Она более компактна, чем русская печь: высота «шведки» около двух метров, ширина и длина не превышают метра. У такой печи два назначения — обогрев помещения и приготовление пищи. Над топкой шведской печи располагается двухконфорочная чугунная плита, сбоку — духовой шкаф. Нюанс при строительстве шведской печи — на кухне монтируется плита, вся же остальная часть выходит в другую комнату.

Серьезный минус шведской печи — высокая опасность возгорания. Чтобы не допустить пожаров, шведские печки оборудуют заслонками.

Голландская печь

Печь-голландкаПечь-голландкаУдивительно, но, несмотря на название, печка придумана русскими печниками. Назначение «голландки» — отопление помещения. Характерная особенность — компактность и высокая теплоотдача. Для голландской печи достаточно 10 часов, чтобы полностью прогреть помещение. В межсезонье печь держит тепло сутки. Конструктивная особенность такой печи в трубе с извилистым дымоходом, обеспечивающим высокую теплоотдачу. Также печь снабжается вместительным топливником.

Голландская печь строится исключительно из печного кирпича, быстро накапливающего тепло, а затем постепенно его отдающего. Печной кирпич — удовольствие дорогое. Поэтому при строительстве печи-голландки придется хорошо потратиться.

Также существуют садовые печи, банные дровяные печи, варочные, отопительно-варочные комбинированные, камины.

Теперь, имея представление о разновидностях кирпичных печей, зная характеристики собственного помещения и необходимый функционал, можно определиться с выбором печи. Надо сказать, что для кладки всех печей существуют общие требования, принципы, которые и рассмотрим ниже.

План строительства печи

Прежде всех дизайнерских изысков предполагаемая конструкция должна отвечать требованиям пожарной и конструктивной безопасности. Так что стоит уделить особое внимание подготовительному этапу.

  • Разрабатываем подробный проект-схему печи;
  • Определяемся с местом установки печи;
  • Выбираем материалы для строительства;
  • Подбираем инструмент;
  • Определяемся с необходимостью помощников;
  • Просчитываем бюджет строительства;

Особое внимание уделяется проект-схеме. Именно от грамотной инженерной разработки зависит конечный успех всего предприятия. В настоящее время можно приобрести готовый проект кладки печи. Разработаны даже целые видеокурсы для начинающих печных дел мастеров. Выбирая проект, стоит уточнить точность и конкретность приведенных данных, особенно цифр, расписаны ли пошагово все моменты строительства. В проекте должны присутствовать подробные комментарии. Серьезный проект обязательно снабжается качественным фотоматериалом основных этапов кладки. Словом, в хорошем проекте все объясняется буквально «на пальцах».

При выборе места установки многое зависит от площади помещения и вида печи. Здесь тонкостей и подводных камней так много, что мастера рекомендуют начинающим печникам создавать уменьшенные макеты своих творений. Такая «тренировка» позволит понятие о предстоящей кладке и на подготовительном этапе исключить просчеты и ошибки.

Если объем работ значителен, собственного опыта недостаточно, то придется прибегнуть к помощи. На заключительном этапе просчитаем все затраты.

Запасаемся инструментом

При кладке печи понадобится измерительные, строительные и вспомогательные инструменты.

Инструменты строительные:

  • Болгарки для обрезки кирпичей;
  • Совковая лопата;
  • Металлическое сито для просеивания песка, раствора. Ячейка сита — не более 2 миллиметров;
  • Расшивка для уплотнения раствора;
  • Комбинированная кельма для укладки раствора;
  • Перфоратор с насадкой-миксером;
  • Молоток-кирка для рубки кирпича;

Инструменты измерительные:

  • Рулетка длиной не менее 5 м для проведения измерений и нанесения разметки;
  • Отвес для контроля вертикальности углов;
  • Печная линейка — деревянная рейка длиной чуть больше метра с ровными гранями. Правило, как называют линейку, служит для проверки ровности кладки. Между правилом и стеной печи не должно быть щелей
  • шаблон проемов;
  • строительный уровень для проверки горизонта кладки;
  • гибкий уровень;

Вспомогательные «орудия труда» — это ведра, бадьи, швабры с тряпками и т. д.

Закупаем строительный материал

Кладка печиКладка печиКакую бы печь мы не строили, материалы понадобятся одни и те же: кирпич, песок, глина.Особое внимание — выбору кирпича. Существует четыре разновидности печного кирпича:

  • Кирпич ручной формовки;
  • Силикатный;
  • Огнеупорный;
  • Керамический;

Облицовка печи производится керамическим кирпичом. Лучше остановиться на более дорогом кирпиче М-250 или М-500, который однороднее более дешевых собратьев. Кроме того такой кирпич способен выдержать многократные циклы нагревания-охлаждения. Еще одно достоинство дорогого кирпича — прекрасные формовочные качества при декоративной отделке.

Песок. Должен быть чист, как слеза: без сора, примесей. Для этого его придется просеять через строительное сито.

Глина. Различают нормальную, тощую и жирную. От разновидности глины зависит технология и пропорции приготовления раствора. Специалисты отдают предпочтение нормальной глине могут колебаться от 0,5:1 до 3:1. Лучше всего использовать глину нормальной жирности;

Приобретая стройматериал, важно помнить, что «скупой платит дважды», поэтому об экономии на время забудем. Иначе печь долго не прослужит.

Основа печи — фундамент

Однако, первое, что нужно сделать— обеспечить минимальное 15-сантиметровое расстояние между перекрытием крыши и трубой дымохода. И только после этого можно приступить к разметке места фундамента, который должен быть больше остальной конструкции.

В идеале печной фундамент формируется при строительстве общедомового фундамента. Чтобы печь и сам дом прослужили как можно дольше, их фундаменты не должны связываться. Обусловлено это требование тем, что естественная усадка фундаментов разная из-за температурных различий и нагрузок.

Самая распространенная техника возведения фундамента под печь — котлован заливается бетоном с последующим возведением из кирпича. Предварительно ставится деревянная опалубка. Фундамент должен быть шире будущих габаритов печки примерно на 15 сантиметров (в каждую сторону). Верхний фундаментный уровень должен оказаться ниже пола примерно на 19 сантиметров. Фундамент должен быть идеально ровным, чтобы правильно уложить первый ряд кирпичей. Фундамент основательно не устраивают лишь при строительстве камина. Но тогда производят расчет нагрузки на пол (на верхних этажах)

В обязательном порядке фундамент гидроизолируется при помощи толя или рубероида. Если размер печки больше ширины материалов, их укладывают «внахлест» с припуском 10 сантиметров. При этом ведется контроль диагоналей. Если качество диагональных направлений нарушено, то будут большие проблемы с дальнейшей кладкой печки.

Приступаем к кладке печи

Русская печьРусская печьПриготовив раствор, можно класть первый ряд кирпичей. Здесь в ход идут шпатель и мастерок. Но в старину хорошие печники клали раствор голыми руками. Раствор выкладывался рукой на поверхность и распределялся по ней тонким слоем.

Большое заблуждение начинающих мастеров состоит в том, что раствора на печь они не жалеют. На деле чем тоньше слой раствора, тем лучше «схватятся» кирпичи, тем прочнее, долговечнее и «жарче» будет печь.

Кирпич держим одной рукой на весу. Легкими ударами делаем наметки будущего скола. Каждую грань намечаем поочередно. Держа кирпич навесу, производим резкое и точное разрубание на части, придерживаясь намеченных линий. Первый слой печки должен быть выложен филигранно. Сначала укладывается наружный ряд кирпичей, затем закладывается середина, швы тщательно заполняются раствором без пустот.

Начальные ряды кладутся только из целого кирпича. Обязательно соблюдается правило «перевязки» швов: вертикальные швы не должны совпадать.Но после первых рядов кладки обязательно понадобиться кирпич разрубать.

Правило укладки колотого кирпича— рубленая сторона направляется внутрь массива кладки. В первую очередь на этот момент обращаем внимание при сооружении топливника и дымовых каналов. Иначе сколы станут местом скопления сажи, что вызовет засорение дымохода.

Видеоинструкция по кладке печи Шведка

Особенности выкладки сводов и арок

Кирпич выкладывается методом постепенного напуска толщиной не менее двух рядов. Толщина такого перекрытия всегда должна быть не менее 2-х рядов. Отверстие топки перекрывается «замковой» выкладкой, либо кладкой «перемычкой». Тогда кирпичи ставятся на металлический уголок вертикально в виде перемычки. Металлический уголок можно заменить каркасом из дерева, разбираемого после высыхания кладки.

Для трубы используем силикатный кирпич. Его свойства позволяют выдерживать температурные перепады, осадки. Он устойчивее к кислотной среде, которая образуется при взаимодействии водяных паров и дыма. При этом важно, чтобы в дымоходе не было сколов и неровностей. Для выравнивания «нутра» дымохода используют жидкое стекло.

Вот печь и готова. Через две — три недели можно провести контрольную топку. Печи и камины становятся все более популярными. Говорят, что лицезрение горящего в печи огня, звук потрескивающих дров, мерцание углей — не просто способствуют снятию стресса, но и способны ввести человека в состояние легкого транса. Главное, чтобы печь была возведена правильно, на десятки лет.

Оцените статью: Поделитесь с друзьями!
Как построить задний двор для пиццы на дровяной печи за 100 долларов США

Из наших постоянных постов мы получили нечто необычное: вы изучите семиступенчатый процесс создания собственной печи для пиццы на дровах. Если вы когда-либо мечтали о возможности насладиться древесной коркой в ​​любое время дома, то это проект, который вы так долго ждали.

Слово предупреждения, хотя ... Эта печь для пиццы собирается потратить немного пота и потратить несколько дней, если не недель, для большинства людей.Но для парня-любителя (или девушки) с горячим желанием пиццы на дровах в любое время, это идеальный проект, чтобы потратить свое время и творческий потенциал на это.

Ваша награда за все эти усилия - год блаженства пиццы. О да, это того стоит.

Хотя вам нужно будет тратить время, вам не нужно тратить много денег на то, чтобы построить эту печь для пиццы. Приложив немного креатива, вы действительно можете получить его за 100 долларов. В видео-уроках ниже печь для пиццы была построена с использованием переработанной древесины и других переработанных материалов.Даже если вы отправитесь в местный хозяйственный магазин за какими-то расходными материалами, вы сможете сохранить общую стоимость в пределах 500 долларов. Это меньше, чем цена кусочка пиццы в ресторане в день в течение года, чтобы построить собственную печь!

Учитель технологии средней школы Том Пейтон отвечает за создание этой серии видеороликов и документирование процесса создания этой печи. Пейтон делает множество классных сборок, подобных этой, чтобы вдохновлять и обучать своих учеников механике и промышленным технологиям.Отличная подсказка ко всему, что вы делаете, чтобы поддержать следующее поколение инженеров, строителей и изобретателей! Посетите страницу Тома Пейтона на YouTube, чтобы узнать, что он собирается делать дальше.

Пример печи для пиццы на заднем дворе.

Что нужно учесть, прежде чем начинать готовить печь для пиццы

Прежде чем мы углубимся в пошаговые инструкции по созданию печи, важно, чтобы у вас было четкое представление о типе духовки, которую вы хотите закончить. с участием. Мы предоставляем подробные инструкции о том, как создать небольшую портативную печь для пиццы, которая будет перемещаться на небольшой тележке.Эта печь идеально подходит для начинающих, которые хотят освоить процесс сборки и выпекать пироги с дровяной печью в домашних условиях. Если вы чувствуете себя более амбициозно и хотите использовать постоянную кладочную печь с фундаментом из кирпича, глины и бетона, обратитесь к планам в формате PDF, приведенным в нижней части этой статьи.

Необходимое пространство: Сколько у вас места? Вы хотите, чтобы духовка была подвижной или в фиксированном месте? Обязательно ответьте на эти вопросы перед началом сборки. Планы печи, предназначенные для ресторанов, могут иметь общую площадь очага от 1900 до 2700 дюймов.Мы рекомендуем измерить площадь, на которой вы планируете построить, чтобы получить представление о том, как будет выглядеть сборка в первую очередь. В зависимости от того, где вы живете, и если у вас есть HOA, вам может потребоваться разрешение на строительство, прежде чем начать строительство.

Стоимость: Вообще говоря, чем больше духовка, тем дороже цена. Если это ваша первая сборка печи, наши инструкции помогут вам собрать печь стоимостью менее 100 долларов США с использованием переработанной древесины и других переработанных материалов. Но если ваши планы на ресторан или другие коммерческие цели, цена может вырасти до 10000 долларов на строительство.

Инструменты и материалы: Опять же, для нашей сборки вам понадобятся минимальные инструменты и материалы. Когда вы перейдете к более сложным кирпичным печам, вам потребуются такие инструменты, как молоток, огнеупорный кирпич, огнеупорная глина, огненные одеяла и другие материалы. Обратитесь к конкретным планам ваших печей для пиццы, чтобы получить полный список оборудования.

Маленькая печь для пиццы (наш пример)

  • Молоток
  • Гвозди или шурупы (для тележки)
  • Колеса / ролики (для тележки)
  • Перчатки
  • Смесительная сумка или ведро
  • Фанера и 2 х 4 ,
  • Мешок с цементом
  • Мешок с вермикулитом
  • Мешок с прекрасным вермикулитом
  • Вода

Уровень личного мастерства: Наконец, вам необходимо честно получить доступ к своему личному уровню навыков, прежде чем приступать к этому проекту. Хотя каждый может приобрести навыки, необходимые для создания печи для сверхурочной работы, если вы никогда ничего не изготавливали вручную, мы рекомендуем начинать с начальной печи, как мы описываем в видео ниже. Если вы хотите сделать что-то более амбициозное, подумайте над тем, чтобы привлечь друга или родственника с большим опытом, который заинтересован в помощи и может указать вам верное направление в случае возникновения проблем.

Узнайте, как построить печь для пиццы.

Как построить печь для пиццы на заднем дворе за 7 этапов

Хотя большинство людей строят такие печи с целью приготовления пирога для пиццы, вы, безусловно, не ограничены этим типом пищи. Там, где у вас есть пламя, вы можете готовить практически все, включая выпечку хлеба, приготовление рыбы, мяса или все, что вы хотели бы попробовать. В Интернете вы также можете найти много разных вариантов планов печи, на которые мы ссылаемся в нижней части этого поста, если вы хотите использовать другой стиль сборки.

Готовы построить собственную заднюю печь? Потрясающие! Для начала внимательно следуйте инструкциям, приведенным в каждом из видео ниже.

Шаг 1. Построение формы духовки

Первым шагом является создание формы для печи для пиццы. Форма в этом примере очень проста: фанера используется с прорезями для четырех ножек, чтобы слегка удерживать фундамент от земли. Для этого примера использовался пригодный мяч объемом 60 литров, но вы можете увеличить его, если хотите.Сборка этих видео для духовки среднего размера. Чем больше шар, тем больше печь в конце процесса!

Подобный недорогой шар, который можно купить у Amazon за менее чем 20 долларов, является идеальной формой для создания купола духовки. Эта часть духовки также называется иглу из-за ее формы.

Далее вы можете увидеть, что сделает арку из духовки. Арка - это полукруг, открывающийся в печь для пиццы. Снова, исправленная фанера и 2 x 4 используются для этого раздела.Мы просто положили этот кусок рядом с нужным мячом. В этой области двери духовки также есть углубление.

Для этой печи, высота купола составляет около 100 см в высоту. Середина арки составляет около 56 см. Как общее правило, арка должна составлять около двух третей высоты купола.

После того, как форма была построена, пришло время покрыть конструкцию полиэтиленовой пленкой. Вы можете вынуть полиэтиленовую пленку прямо из упаковки и полностью закрыть духовку.Мы рекомендуем начать с покрытия области купола, а затем перейти к арке. По завершении этого шага обязательно погладьте и сгладьте пластиковую пленку.

После того, как духовка обернута, пришло время создать форму дымохода. Для создания формы дымохода вы можете использовать переработанные 20 унций. Бутылка содовой для создания круглой формы, как показано на видео выше. Вы также будете использовать небольшой кусок доски, чтобы удерживать форму дымохода на месте. Это будет прикреплено к верхней части духовки и обеспечит вентиляцию при приготовлении пищи.

После того, как вы выполнили этот шаг, пришло время сделать перерыв и поздравить себя. К тому времени, как вы закончите с видео 2, у вас будет аппарат, который будет намного больше похож на настоящую печь для пиццы на заднем дворе.

Шаг 2. Сборка оболочки духовки

В этом разделе мы будем создавать стенку печи. Для создания этой прочной настенной печи потребуется три компонента:

Вермикулит: Вермикулит - это минерал, который часто используется в качестве дешевого изолятора, что делает его идеальным материалом для печей для пиццы.Он часто описывается как имеющий свойства, подобные Perlite. Обычно для посадки используется вермикулит, поэтому вы можете найти вермикулит во многих магазинах, включая магазины для дома и сада, Wal-Mart и, конечно, Amazon.

Существуют разные виды вермикулита! Есть грубые и прекрасные варианты сорта. Если вы используете более тонкий вермикулит, вы можете добиться более гладкой и прочной отделки стен.

Цемент: Вы можете приобрести цементную смесь по приемлемым ценам в местном магазине или в Лоу.Обычно это обходится вам примерно в 8 долларов за квадратный фут. Как вы уже знаете, цемент не является основным ингредиентом в нашей стенке духовки, поэтому вы должны заплатить менее чем 30 долларов за этот кусок.

Вода: Не стесняйтесь использовать добрую старомодную нефильтрованную водопроводную воду для этого проекта.

Соотношение для стенок нашей печи будет составлять 5 частей вермикулита (3 части грубой, 2 части тонкой очистки), 1 часть цемента, 1 - 2 части воды в зависимости от того, как все связывается.

Вам понадобится большое ведро, ванна или мешочек для перемешивания смеси вермикулита, цемента и воды.Если вы можете найти небольшую лопату или палочку для смешивания, которая идеально подойдет для этого процесса. Вы хотите продолжать перемешивать эту смесь до тех пор, пока не получите хорошее равномерное соединение между цементом и вермикулитом. Продолжайте добавлять воду, пока смесь не начнет связываться.

В зависимости от того, как выглядит смесь, вам может понадобиться продолжать добавлять больше воды, пока материал не свяжется.

Строительство стены с помощью смеси

После того, как смесь приготовлена, пришло время приступить к нанесению настенного покрытия на форму печи.Для этого вам нужно начать с нижней части формы и начать медленно продвигаться вокруг и вверх по форме.

При нанесении смеси важно обеспечить равномерную толщину стен на всем протяжении стенок печи. Для этой печи среднего размера толщина стенки будет примерно 20 мм или 0,78 дюйма. Если вы делаете печь большего размера, вам, конечно, нужно будет увеличить толщину стенок.

Эта часть проекта также может быть выполнена партиями.При необходимости оставьте нижние слои стены на ночь и продолжайте двигаться вперед на следующий день или когда у вас будет время. Все, что вам нужно сделать с этого момента, - это просто продолжить процесс последовательного добавления к стенке духовки, а затем дать время для ее схватывания и высыхания.

Шаг 3: Сборка тележки

На этом этапе была построена тележка для более удобной транспортировки печи для пиццы. Древесина из старых поддонов использовалась в основном для изготовления этой тележки, поэтому отделка не такая чистая, как если бы вы использовали 100% новый материал.Четыре устройства были установлены на устройстве для облегчения передвижения.

Большой лист фанеры толщиной 5 мм будет расположен в верхней части этой тележки, где в конечном итоге будет помещена оболочка печи. Это быстрый шаг по сравнению с другими в этом уроке!

Шаг 4: Постройка пола и двери духовки

Это видео начинается с того места, где закончилось последнее видео в серии, отшлифовав тележку, чтобы она была гладкой и установила пол печи.Как вы видите, электрическая дрель была использована для быстрой установки винтов в нашу тележку для поддержки.

Первоначально планировалось использовать песочный пол для духовки. Песок, конечно, мог бы хорошо работать, но это также привело бы к очень тяжелой печи, которую было бы трудно перемещать. Вместо этого пол печи будет сделан из вермикулита, как печь. Как вы можете видеть в 1-минутной 35-секундной точке видео, для пола была создана форма с использованием Corex / Corflute на высоте 60 мм.Маленькие гвозди были помещены вокруг пола духовки, чтобы поддержать Corex / Corflute.

В этой сборке нам нужен пол, который будет поглощать тепло и предотвращать его попадание на деревянное основание печи для пиццы. Глубина пола вермикулита 60 мм должна быть достаточной для предотвращения этого.

Важное примечание:

Пол в духовке: Изоляция немного изменится для пола духовки. Используйте 5-частичный вермикулит, 1-цемент и 2 части воды для напольной печи.Вы можете смешать это равномерно в том же ведре или мешке с цементом, который вы использовали ранее.

Дверца микс: 5 частей среднего вермикулита, 1 часть цемента, 2 части воды. Вы можете использовать точно такой же метод, как описано выше, чтобы сделать форму дверцы духовки. Когда вы укладываете смесь для дверцы своей духовки, обязательно вставьте в нее металлическую и прочную ручку, которая будет использоваться для открытия и закрытия духовки. Вы можете добавить любую металлическую ручку, которая является достаточно прочной и соответствует стилю вашей духовки.

Посмотрите видео выше, чтобы увидеть промежуток времени между установкой смеси пола и дверцы духовки.

Шаг 5: Сборка пола и печи для пиццы в тележку

Благодаря магии замедленного видео, печь для пиццы и пол установлены! В этом видео вы узнаете, как установить духовку и пол на тележке. Как только вы получите пол и печь на тележке, вы можете заметить некоторые трещины в вашем творении. Не беспокоиться! Продукт под названием Везувий может помочь вам заполнить любые возникающие трещины.Этот продукт также используется для приготовления раствора и соединения оболочки печи с полом. Обязательно дайте минимум 6 - 8 недель, чтобы духовка установилась в этот момент. С учетом сказанного, мы очень близки к завершению этой сборки печи! Поздравляю с этим! Примечание. Если в данный момент вас беспокоит внешний вид духовки, не беспокойтесь. В ближайшее время печь будет разглажена, чтобы стать более привлекательной.

Шаг 6: Первый пожар в вашей домашней печи

Несмотря на то, что сборка была завершена, еще предстоит проделать еще немного работы, прежде чем фактически вставить первый пирог для пиццы в эту духовку.Вы должны сломать это сначала! В первый раз, когда вы используете печь для пиццы, вы захотите разжечь небольшой огонь, подобный показанному на видео, и дайте духовке гореть в течение 15 минут. Убедитесь, что ваш первый огонь не слишком большой, так как он может взломать снаряд.

После успешного первого прожигания подождите несколько дней и завершите финальный тестовый огонь, который длится около 30 минут. Опять же, убедитесь, что огонь не слишком большой и интенсивный, так как он может расколоть вашу духовку. В заключительном видео мы будем работать над установкой дымохода.

Шаг 7. Установка дымохода

В этом видео мы будем устанавливать дымоход AKA, устанавливающий дымоход из нержавеющей стали, чтобы обеспечить вентиляцию в духовке. Первым шагом в процессе установки является блокировка отверстия для дымохода деревом и картоном, чтобы вы могли опустить дымоход в верхнюю часть. Для установки этой трубы использовался огнеупорный цемент под названием Везувий, но вы можете использовать любой огнеупорный цемент. Убедитесь, что огнеупорный цемент имеет плотную консистенцию, чтобы он не скользил в дымоход.Постарайтесь засунуть как можно больше цемента, чтобы обеспечить поддержку дымохода.

После того, как цемент установлен, медная пробка устанавливается по всей трубе. Это остановит движение дымохода внутри духовки с течением времени. На этом этапе сборка завершена, и печь готова начать готовить пиццу!

Подробнее Бесплатные планы и PDF-файлы для печи для пиццы своими руками

Ищете более продвинутые планы для печи для пиццы, чем те, которые были сделаны в нашей серии? Посмотрите ссылки ниже, которые приведут вас к некоторым из лучших сборок в PDF, которые мы смогли скомпилировать онлайн.

Как построить печь для пиццы за четыре дня - Готовы закончить с маленькими печами для пиццы своими руками, как мы прошли в видеоуроке? Если ваша цель - построить постоянную печь для пиццы на заднем дворе, это потрясающий план того, как добиться этого с помощью фотографий. Это потребует прочной цементной основы и значительно больших затрат, чем приведенное здесь видеоурок.

Руководство по изготовлению печи для пиццы PDF - Это удивительное руководство на 40 страницах, которое вам необходимо прочитать, если вы планируете построить печь для пиццы с постоянным задним двором.Иллюстрации и фотографии в этом руководстве доставляют удовольствие, и вы можете сказать, сколько работы.

Этот PDF-файл очень подробно рассказывает о создании основы вашей печи для пиццы. Создание прочного фундамента не имеет большого значения при создании печи среднего размера, такой как та, которую мы продемонстрировали, но это чрезвычайно важный вопрос, когда речь идет о больших кирпичных печах. Размеры этой печи составляют 1200 мм х 1200 мм х 300 мм.

Планы печи для пиццы на открытом воздухе - Потрясающие иллюстрации различных компонентов процесса сборки, включая вид на арку и дверь духовки, которые в других местах недоступны.Вы также можете найти полезный список материалов и специальных инструментов, необходимых для выполнения этой сборки.

Как собрать печь для пиццы - Чрезвычайно подробный материал, в котором описаны различные варианты материала, размеры, а также инструкции по использованию духовки и текущее обслуживание.

How to Build a Backyard Pizza Oven For Under $100 How to Build a Backyard Pizza Oven For Under $100

Мы надеемся, что вам понравился этот эпический пост о создании вашей первой печи для пиццы. Как видно из видеороликов, завершение этого проекта - нелегкая задача, и для его выполнения потребуются недели последовательных усилий.Если вы закончите делать свою собственную печь для пиццы, пожалуйста, поделитесь этими фотографиями и историями в разделе комментариев ниже! Мы с нетерпением ждем ваших печей для пиццы своими руками.

Как приготовить пиццу в кирпичной печи

Использование различных технологий приготовления в кирпичной печи делает вашу кирпичную печь способной к практически бесконечному разнообразию стилей приготовления. Давайте начнем с пары общих указаний:

  • Практически в каждом случае вы должны сначала полностью разогреть дровяную печь, а затем отвести огонь и угли в сторону. Затем дайте температуре духовки понизиться до нужного диапазона для выбранного вами стиля приготовления.
  • Как приготовить пиццу в кирпичной печи, зависит от того, сколько вы будете готовить, и как долго вы хотите, чтобы ваша кирпичная печь сохраняла тепло.Это также зависит от того, как долго вы хотите, чтобы ваша кирпичная печь сохраняла тепло. Помните - вы можете брать тепло только из духовки, которую вы поставили. Например, если вы собираетесь готовить много пиццы для большой вечеринки, выпекать несколько буханок хлеба или поджаривать, а потом разжигать пиццу. печь дольше. Если вы готовите пиццу для семьи только для еды в середине недели, вы можете поджечь кирпичную печь в течение более короткого времени - обычно только до тех пор, пока купол не станет белым.

НАЖМИТЕ ЗДЕСЬ для расширенного Справочного руководства по стилю приготовления , с рекомендуемыми температурами, типами пищи, размерами огня, полезными инструментами и другими советами!

Обзор того, как приготовить пиццу в кирпичных печах:

Приготовление в духовке (самые горячие температуры)

convection convection

reflection reflection

conduction conduction

Пожар в печи Приготовление в духовке (650ºF и выше) используется для выпечки пиццы, пиццоподобных лепешек и некоторых видов закусок, которые готовятся всего за пару минут.Целью этого стиля является полное заполнение пола и купола теплом, создание крупногабаритного слоя угля и поддержание большого огня, где пламя достигает верхней части купола. Как видно из диаграммы, тепло передается пище тремя способами: конвекция (холодный воздух поступает в горловину печи, нагревается и выходит через дымоход), отражение (тепло от пламени отражается от купола и на еду,) и проводимость (тепло, хранящееся на полу, выделяется непосредственно в еду.)

Есть два способа узнать, что печь для пиццы готова готовить пиццу. Первый - когда сам купол духовки прояснился и черной сажи не видно. В этот момент вы должны переместить огонь в одну сторону, продолжая поддерживать большой огонь, с пламенем, достигающим середины кирпичной печи. Во-вторых, если вы используете инфракрасный термометр, пол должен показывать примерно 650- 700ºF. Пицца выпекается прямо на полу рядом с огнем. Оставьте печь для пиццы полностью открытой и добавляйте дрова каждые 15-20 минут, чтобы поддерживать большое пламя.

Техника приготовления в духовке: обжарка (более высокая температура, чем при выпекании)

coals coals

Температура жарения (между 600ºF - 450ºF) идеально подходит для сушки мяса и подрумянки овощей или запеканок перед тем, как их накрыть крышкой или с жидкостью. Эти температуры также хорошо подходят для приготовления пищи полностью, но не дают снаружи гореть или чрезмерно коричневого цвета. Этот температурный диапазон ниже, чем при приготовлении в огне, но выше, чем при традиционной выпечке.

Для жарки сначала доведите духовку до температуры пиццы (700ºF), затем дайте температуре упасть и огонь сгорит, но не погас. Толкните угли в одну сторону. Полностью запеченная духовка в сочетании с низким уровнем огня позволяет вам поджарить и обжарить блюда, а затем продолжать готовить блюдо в течение более длительного периода времени, когда температура в духовке медленно падает.

Ваша духовка не должна иметь видимого черного цвета на куполе, угольного пласта среднего размера и небольшого пламени 2 ″ -4 ″.Дверца может быть закрыта на короткое время обжига (до одного часа) или помещена в отверстие дуги, чтобы помочь регулировать нагрев в течение нескольких часов обжига. Добавьте небольшие кусочки дерева по мере необходимости, чтобы поддерживать желаемую температуру. Подробнее о приготовлении с использованием сохраняемого тепла >>

Техника приготовления в духовке: выпечка (обычная температура в духовке)

retained retained

Выпечка (500 ° F и ниже) используется для выпечки хлеба, десертов, жареного мяса, бобов и бобовые и макаронные блюда при обычной температуре духовки.После полного обжига вашей духовки осторожно сожмите горячие угли и почистите духовку. При желании вы можете протереть колоду влажным, но не мокрым полотенцем. Ваша духовка теперь может готовить аккуратно и последовательно с теплом, сохраняемым в куполе и полу духовки при понижении температуры.

Используя этот тип приготовления, вы можете испечь либо одну полностью загруженную партию хлеба, либо несколько партий различных видов хлеба в меньших количествах. Плотно закройте дверцу дверцы духового шкафа, чтобы сохранить тепло и пар.

Техника приготовления в духовке: гриль (на углях)

grill grill

Ваша кирпичная печь делает отличный гриль. Сгребая слой горячих углей по полу в передней части вашей дровяной печи и вставляя в нее отдельно стоящий чугунный гриль Tuscan Grill, вы можете наслаждаться стилем гриля, который устанавливает следы от запеченного гриля и влагу. - создание пищи, которая является свежей, но не высохшей. Благодаря теплу от самого гриля, от углей и излучению от купола печи выше, кирпичная печь делает отличное барбекю.

Вы также можете попробовать поэкспериментировать с различными кастрюлями и сковородками. Например, предварительно нагретая чугунная сковорода делает отличные следы; терракотовые и стальные сковороды придают жареному картофелю различные текстуры и вкусы. Дополнительные способы приготовления на гриле >> Справочное руководство по стилю приготовления пищи

(расширенная таблица).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
